[nono 63]

Merci Kiki pour le partage de ces derniers documents .

L'article sur les camionnettes sérigraphiées M.Portenseigne est sympa , une autre époque que je n'ai pas connue , avec une Renault Juva 4 , une 2CV et une Panhard , c'est beau .

Je dois avoir qq part chez moi un porte-clés Portenseigne , il faut que je le retrouve et je vous en ferai une photo .

[nono 63]

Ça va rappeler des souvenirs à certains ici , j'ai retrouvé une petite Yagi UHF 5 éléments directeurs de marque Portenseigne , réf 43 08 30 , elle est dans un état proche du neuf , seul le caoutchouc de sortie du boitier commence à se fendiller .

C'est une groupe de canaux 23-30 , qui a passé sa vie dans un grenier et qui était pointée sur le puy-de-Dôme ( 22/25/28) donc le 22 passait quand même malgré tout .

[nono 63]

Une photo prise à Neuvic (19) de cette très vieille installation d'antennes , les "édentées" sont des Portenseigne pointées sur le puy-de-Dôme de la même série et époque que celle que je vous ai montré précédemment , on voit comment ça vieilli après 50 ans dehors...

Un installateur a dû intervenir à un moment pour monter une petite yagi UHF qui pointe vers le mont-Bessou mais n'a pas démonté les autres .



Cette autre installation plus récente fin des années '90 à mon avis et qui a plutôt bien vieilli , à Soursac (19) , avec une Lambda 9 C21/33 et une petite VHF III qui pointent sur le puy-de-Dôme et en dessous une Yagi UHF haut de bande qui pointe vers La Bastide du Haut Mont (46) pour capter à l'époque la 5 et M6 qui ne passaient pas bien sur le puy-de-Dôme .

Et en dessous une petite parabole qui doit viser Astra 19.2° .

[marceljack]

Ça va rappeler des souvenirs à certains ici , j'ai retrouvé une petite Yagi UHF 5 éléments directeurs de marque Portenseigne , réf 43 08 30 , elle est dans un état proche du neuf , seul le caoutchouc de sortie du boitier commence à se fendiller .
C'est une groupe de canaux 23-30 , qui a passé sa vie dans un grenier et qui était pointée sur le puy-de-Dôme ( 22/25/28) donc le 22 passait quand même malgré tout .

C'est la première fois que je vois une antenne UHF montée sur des tubes ronds !
C'était assez courant pour les antennes VHF jusque dans les années 60, mais je l'avais jamais vu en UHF.
Au moins celles-là on pouvait facilement les polariser à 45° si nécessaire

[nono 63]

On la retrouve bien sur les docs postées par notre ami Kiki37 .

https://sd-6.archive-host.com/membres/u ... _oct63.jpg

Sinon sans transition comme disent les présentateurs , voici 2 porte-clés publicitaires et d'époque des marques Tonna et Diela :

[johnny]

Si tu as des docs sur la fameuse UHF monocanal C21 pour RTL Dudelange , ça m'intéresserai de voir ça!

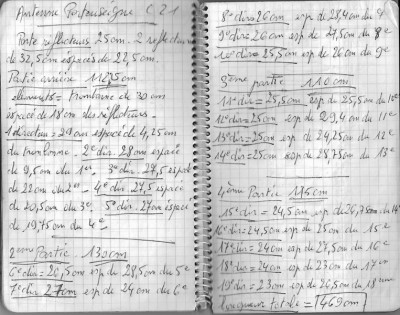

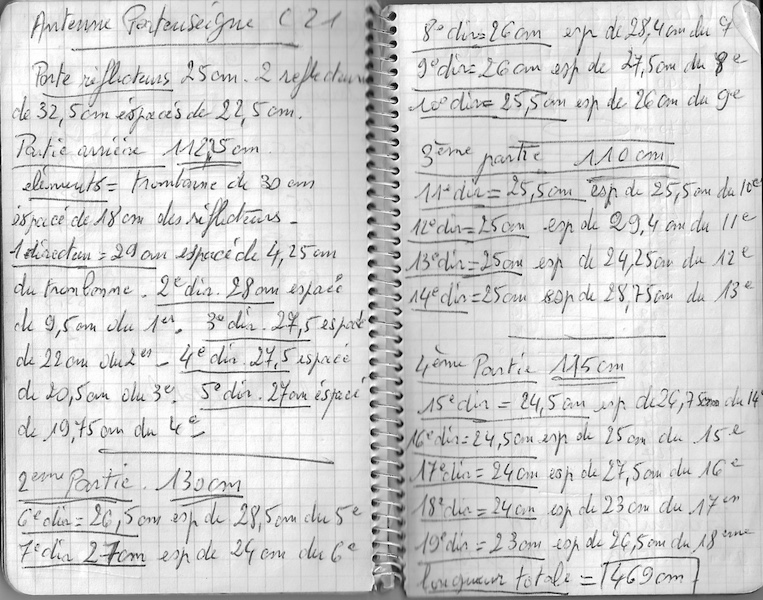

Pas de doc ni de photo, mais j'ai retrouvé ça dans mes archives, j'espère que ce sera lisible, la taille de l'engin était impressionnante.
Il s'agissait bien d'une 22 éléments dont 19 directeurs, elle était composée de 4 tronçons montés sur une jambe de force de forte section avec une double bride de fixation au mât.
Sa longueur totale était de 4,69 m.

-->

Voici un des rares exemplaire restant

Vu 12671 fois

[nono 63]

Merci Johnny pour le partage de tes notes et de ta photo , effectivement 4,69m , c'est une très grande antenne UHF !

Pour les membres de ce forum qui habitent la Lorraine , ça serait intéressant d'en voir en photo , il doit bien en rester sur les toits !

[kiki37]

Vous voulez des grandes antennes ?
en voilà ?


et un mesureur de champ pour les installer


---------------
En juillet 1960, on commençait à s'interroger sur la future bande IV UHF



et la réponse est tombée le 3 juin 1961



ATTENTION les deux fac-similés ci-dessus sont taillés pour le forum, si vous les voulez en grand format, ils sont à ces adresses
Voir le Fichier : MP_Bande_IV_juin-juillet_1960_GRD_format.jpg
Voir le Fichier : MP_2e_chaine_sept_1961_GRD_format.jpg
Bien sur, de nouveaux scans de couvertures de la revue et d'antennes auto-radio....et la façon de les installer !
? http://outils-n.archive-host.com/partage-4l4oq2yzV1h0s8lk11p4ktzyx

[Anonymous]

Merci kiki pour ces documents rares.

[nono 63]

Un grand merci à Kiki pour l'ajout de ces derniers documents autant intéressants que rares .

Le couplage des antennes VHF bande I est fort bien détaillé , ça devait faire de belles antennes en effet !
