Bonjour

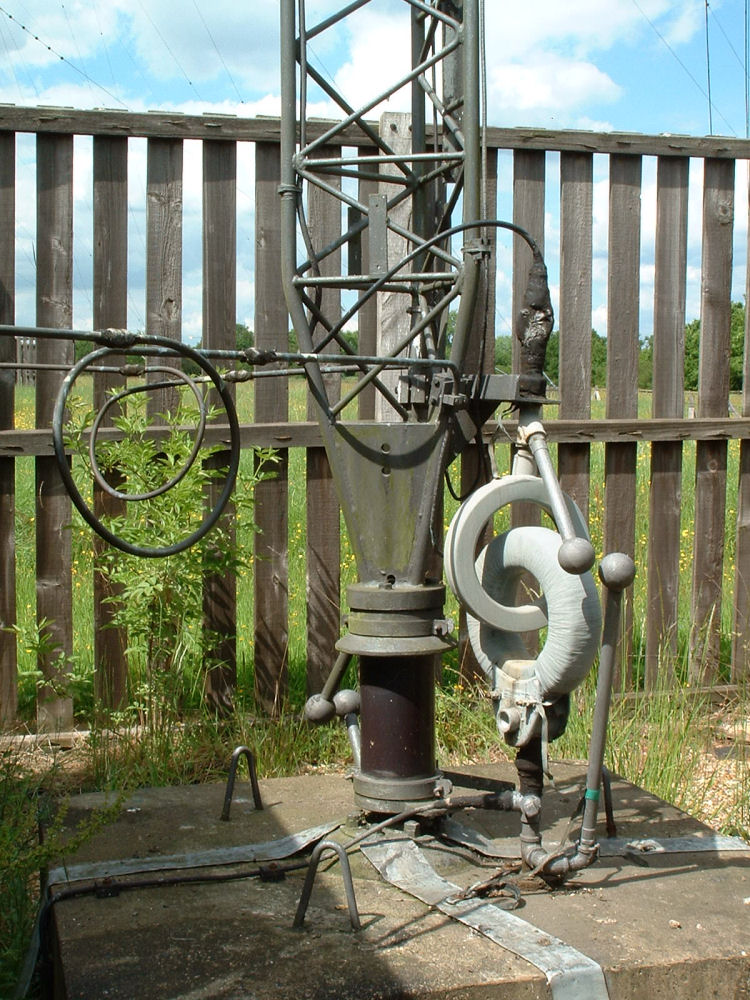

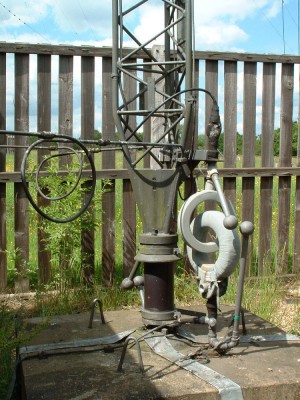

Cette photo (volée a mb21):
http://tx.mb21.co.uk/gallery/saffrongreen/index.php
M'intriguait a cause du transfo torique pour transmettre le balisage sur un pylône rayonnant.
Je viens juste de réaliser que c'est pas 2 tores imbriqués mais un tore et une grosse bobine secondaire bien isolée
TNT, Satellite, Câble, ADSL ou Fibre, FM et DAB+, tous les modes de réception sont sur le FORUM de TVNT.net
Balisage
3 messages
• Page 1 sur 1
Re: Balisage
par vidéo-33 » 31 Déc 2012 19:12
et un bel éclateur anti-foudre ... une photo rare en effet !
*** Modérateur forum TVNT ***
-
vidéo-33 - Les retraités de la Brigade
- Messages: 22765
- Inscription: 13 Avr 2006 15:12
- Localisation: Bordeaux Team Modérateur /Forum depuis Janv. 2005
Re: Balisage
par Anonymous » 31 Déc 2012 20:57
Bon décidément je devrais pas aller sur ce site les veilles de fêtes.
Faut ouvrir :
http://tx.mb21.co.uk/gallery/saffrongreen/index.php
Pour avoir une chance de suivre mes élucubrations
Il y a un autre probleme avec les dispositifs de mesure de phase/courant sur les 2 fréquences pour chaque pylône.
Ca ressemble a des circuits LC (petite self grosse capa y compris celle du coax)
Eux aussi devraient avoir des transfos d'isolement .Hors on en voit pas
La seule explication que je trouve c'est que les 2 câbles d'alimentation du pylône ,un par fréquence, sont en fait
des coaxiaux.
La tresse amène la sauce le circuit de mesure passe a l’intérieur et la solution du probleme est cachée dans le bâtiment avec les circuits d'accord /adaptation.
C'est vachement rusé .
Si dedans les selfs aussi sont en tube creux pour retourner a la terre ça frôle le sublime.
Les grosses spires visibles servent sans doute a ajuster la capa repartie du câble de mesure a l'intérieur qui accorde
les boucles en haut.
Meilleurs voeux et suite de mes cogitations (et des vôtres) en 2013
Faut ouvrir :
http://tx.mb21.co.uk/gallery/saffrongreen/index.php
Pour avoir une chance de suivre mes élucubrations
Il y a un autre probleme avec les dispositifs de mesure de phase/courant sur les 2 fréquences pour chaque pylône.
Ca ressemble a des circuits LC (petite self grosse capa y compris celle du coax)
Eux aussi devraient avoir des transfos d'isolement .Hors on en voit pas
La seule explication que je trouve c'est que les 2 câbles d'alimentation du pylône ,un par fréquence, sont en fait
des coaxiaux.
La tresse amène la sauce le circuit de mesure passe a l’intérieur et la solution du probleme est cachée dans le bâtiment avec les circuits d'accord /adaptation.
C'est vachement rusé .
Si dedans les selfs aussi sont en tube creux pour retourner a la terre ça frôle le sublime.
Les grosses spires visibles servent sans doute a ajuster la capa repartie du câble de mesure a l'intérieur qui accorde
les boucles en haut.
Meilleurs voeux et suite de mes cogitations (et des vôtres) en 2013
