câble TV vers prise murale : une expérience de réalisation

[roch]

câble TV vers prise murale : une expérience de réalisation
Bonjour à tous,
pour le câblage, en 17VATC, TV vers prise murale, une expérience, à toutes fins utiles et bien modestement, en m'appuyant sur le tutorial http://bricolage.bricovideo.com/cable_a ... ne_tv.html :
il me faut des fiches 9,0 pour le mural et 9,5 la TV, en mâle.
* chez bricodé je trouve du 9,5 : la partie interne enserrant l'âme est un peu trop petite. en essayant d'écarter les "mâchoires" : casse

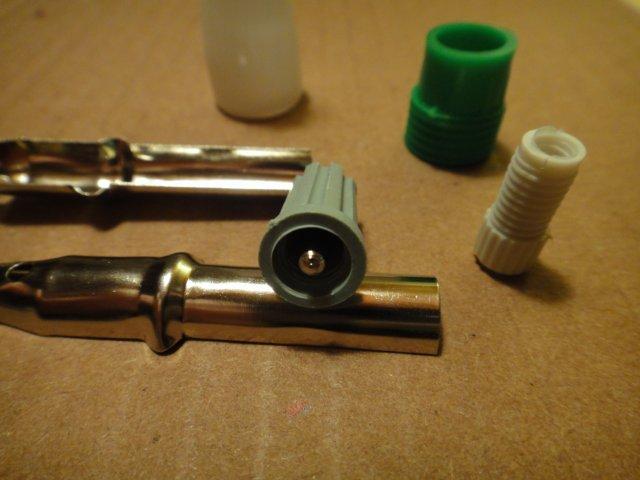

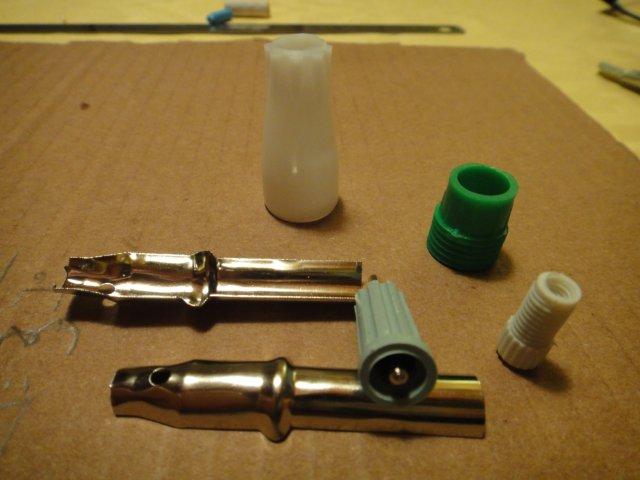

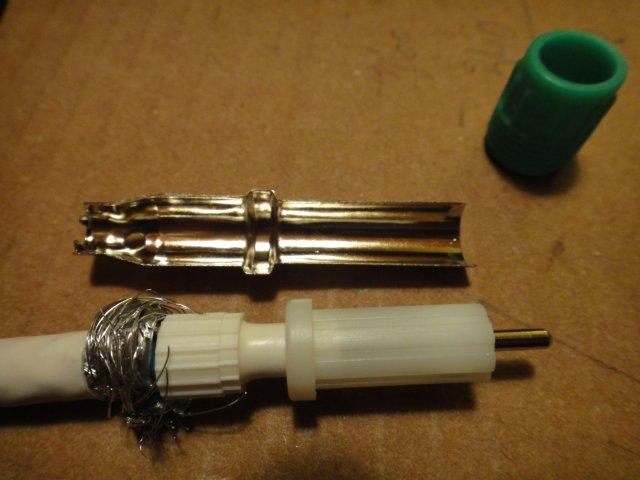

* chez carrouf, des 9,0, vertes : pas de mâchoire !

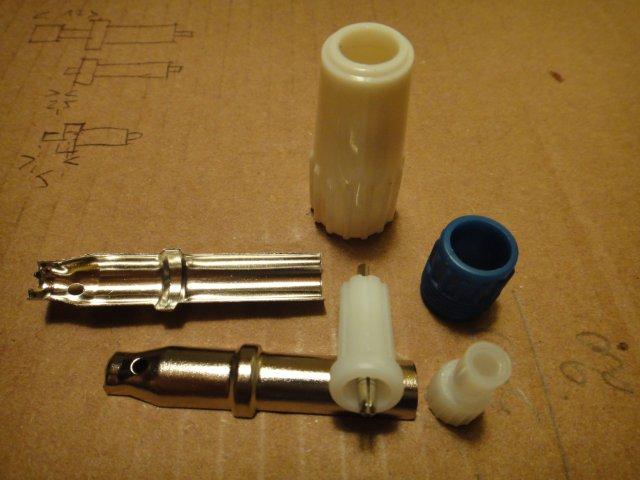

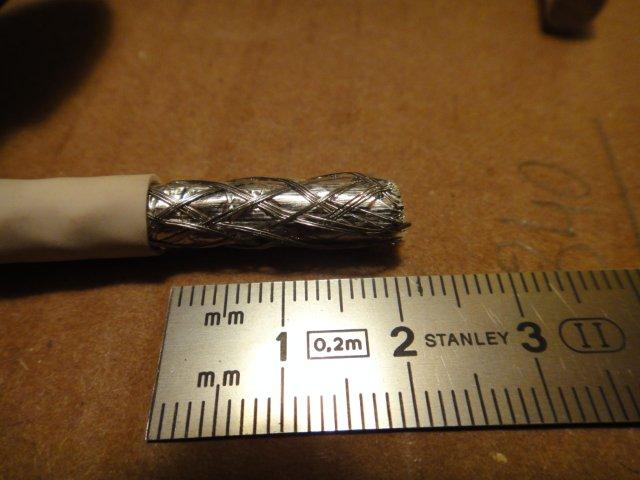

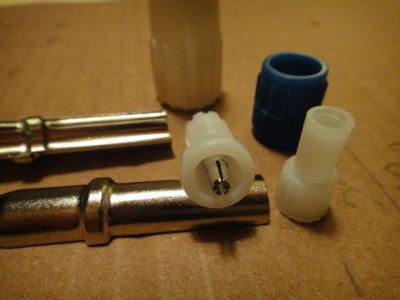

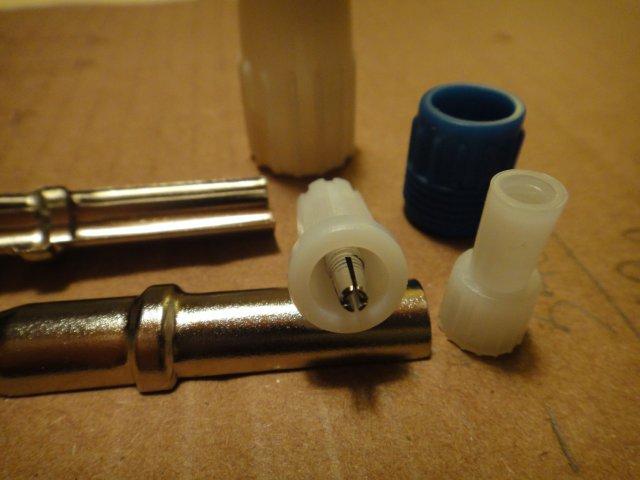

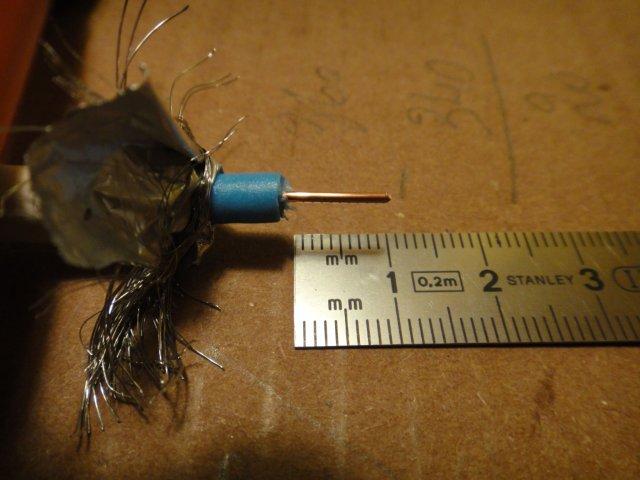

* chez casto, les deux catégories avec des mâchoires adaptées au diamétre de l'âme mais plus chères. attention : tous les modèles ne sont pas forcément identiques. dans les bleues (9,5), j'en avais avec des "bloqueurs" de mâchoires de profondeur différente pour l'appui de la gaine du câble (ne correspondant pas au mode d'emploi de l'emballage). à cette différence près, j'ai dénudé le blindage sur environ 20 mm, l'âme sur 10 mm (à adapter selon le modèle) : reste 5 mm de gaine bleue qui entrera dans le bloqueur et 5 mm pour stocker le blindage. je laisse le bloqueur sur les mâchoires sans serrer. j'entre l'âme, je serre. ensuite le blindage est replié pour l'emballage final. il y a peut-être une méthode plus efficace ou mieux expliquée

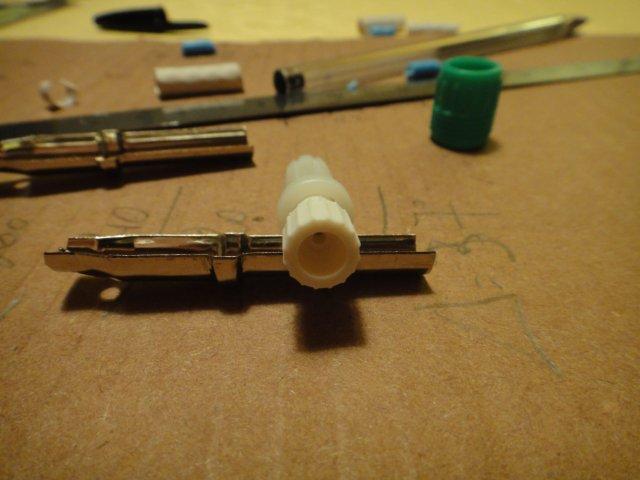

quelques photos, si ça peut aider.
roch.

[Mario78]

voici les quelques remarques que je ferai

pour le diamètre des fiches la norme actuelle est de 9.5 mm uniquement (au mur on a mâle pour la TV et femelle pour la FM).
de plus quand on a une prise femelle beaucoup accepte du 9 mm mais aussi du 9.5 mm sans problème .

pour les fiches dont les mâchoires ne s’essartent pas assez , il faut biseauter l’âme du câble avec une pince coupant .
si on casse les mâchoires , on peur réussir l'âme sur la fiche ( attention au plastique qui font , pour le fer à souder prendre un 100 W mini)

Pour le serrage il ne faut pas arriver en fin de course des 2 coques plastiques .

[Anonymous]

Bonjour
Merci pour les photos.

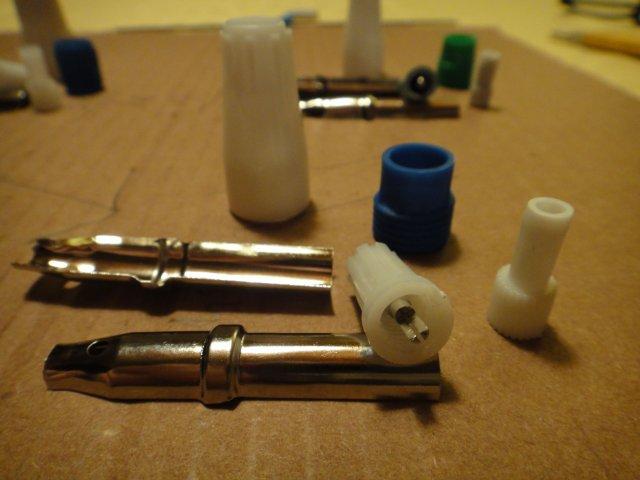

Une remarque sur la 4 pour la tresse il n'est pas interdit plutôt que la recroqueviller a l’arrière
de la rabattre uniformément sur l'isolant central et de la maintenir en place avec les 2 coquilles.

[miky01]

Merci pour les photos.

Mais utilisez pas des fiches 9mm, comme dits plus haut il faut des des 9.5mm, et de préference metalique, les plastiques ont un moins bon blindage, finissent par se fissurer avec l'age.



C'est pas beaucoup plus cher, mais bien plus fiable.

[Mario78]

attention avec les fiches métalliques , si l’installation n'est pas conforme à la C 15-100 (ce qui est souvent le cas), on risque d'avoir un peu de jus !!

[Melilot]

Bonjour,

Proscrire les anciens connecteurs en 9.00 mm ( sauf pour un possible vieil appareil en ce format ), prendre les 9.52 mm, ou mieux les F.
Connecter ensemble des 9.00 et 9.52 peut tordre les contacts et les rendre défectueux.

[roch]

Bonsoir à tous,

dans mon cas, les prises murales sont femelles 9,0 et n'acceptent que ce diamètre.
j'ai donc fixé des connecteurs mâles 9,0 sur ce côté du câble plutôt qu'un 9,5 plus un réducteur.
quitte à changer les prises murales, j'aurai effectivement installé des prises F seules, sauf que je n'en ai pas trouvé. celles que l'on trouve sont des blocs F + FM.
je n'ai pas vu non plus de fiches métalliques.

attention avec les fiches métalliques , si l’installation n'est pas conforme à la C 15-100 (ce qui est souvent le cas), on risque d'avoir un peu de jus !!

en synthèse, qu'est-ce qu'implique cette norme ?

roch.

[Mario78]

voila les modèles

http://www.castorama.fr/store/Prise-TV- ... asto523434
http://www.castorama.fr/store/Prise-TV- ... asto553524
http://www.castorama.fr/store/Prise-TV- ... asto553529

http://www.castorama.fr/store/Prise-dar ... avCount=15

Pour la C15-100, c'est simple :

les appareils électroniques actuels (deco TNT , TV ) utilise un filtre secteur.
Celui ci est un filtre trois branches, la phase , le neutre , la terre .
Mais les appareils de faible puissance ont une prise 2 pôles ; alors la terre est reliée à la masse de l'appareil.

http://f6hbn.jm.free.fr/Tech_Filtre%20secteur.htm

Donc la norme impose une mise à la terre du réseau d'antenne ( blindage )

[roch]

merci Mario78.
j'avais retenu qu'en dehors des prises "F", "point de salut"
alors comme je n'en ai pas trouvé... je suis resté à l'ancienne ! et vu l'âge de mon installation, la norme c15-100 ne me semble pas en place

[vidéo-33]

on peut se fabriquer soi même des prises murales F avec un socle plastique vierge style legrand ou autre
et un raccord F femelle-femelle + un écrou
