Casse-tête en perspective....

[Clint62]

Bonjour à toutes et tous,

J'ai, actuellement, le matériel suivant:

- un téléviseur plasma PANASONIC VIERA, de 2005, sans prise HDMI, avec 3 péritels (dont une prise chromée qui fait le lien entre mon ampli home-cinéma et ma TV
- un décodeur Canal + qui sera enlevé fin février 2012 (résiliation contrat)
- un décodeur Tuner HD, dans son carton, qui remplacera ce dernier, un AKIRA DHB-B36HR (2 péritels)
- un combi VHS/DVD TOSHIBA SD-34VESE, de 2005, qui ne peut plus lire que des cassettes VHS, le lecteur DVD étant OUT après 6 ans de bons et loyaux services... (2 péritels)
- un lecteur DVD TOSHIBA SD3010KE, remplaçant le précédent (2 péritels).

Au vu de la présence dans ce forum d'éminents spécialistes, je me permets de faire appel à ceux-ci pour deux cas de figures...

1/ comment connecter tous les câbles péritel pour:
ECRAN plasma- décodeur AKIRA- COMBI VHS- LECTEUR DVD ?

2/ J'ai de très nombreuses cassettes VHS que je voudrais graver sur des DVD....

deux solutions me viennent à l'esprit: soit je garde mon combi VHS pour acheter un enregistreur graveur DVD...
Qu'en pensez-vous, quel modèle me conseillez-vous, et comment devront être faites les connections péritel?

soit j'achète un combi TOSHIBA RD-XV50KF qui permet l'enregistrement direct VHS/DVD, et là aussi quelles connections péritel avec cet éventuel achat?

Je vous remercie de vos précieux conseils car je n'y connais rien ( l'installation de mon home-cinéma ayant été faite par un copain, parti depuis).
bien cordialement,

Clint62.

[bernard7715]

Bonne année bienvenue sur le forum.

Si tu as une entrée SPIDF sur ton Home cinéma, il serait préférable de branché SPIDF. Car tu aurais un son de meilleur qualité.
et cela libérai la péritel du tv, qui est utilisé par le Home cinéma.

1/ comment connecter tous les câbles péritel pour:
ECRAN plasma- décodeur AKIRA- COMBI VHS- LECTEUR DVD ?

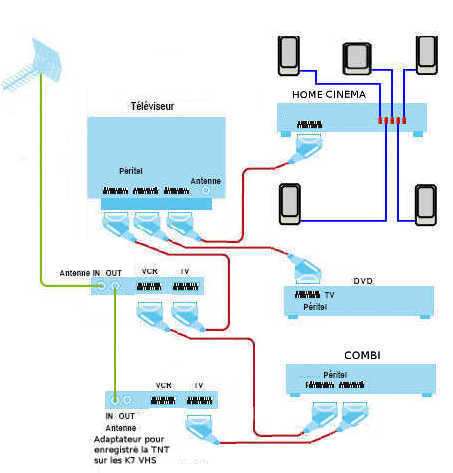

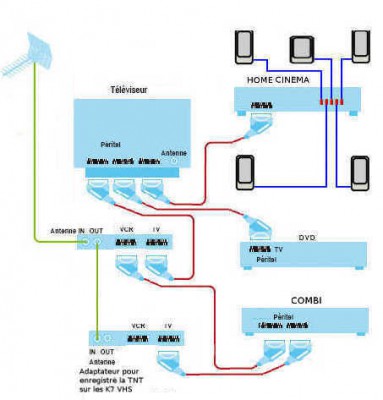

Home cinéma connecté avec la péritel

-->

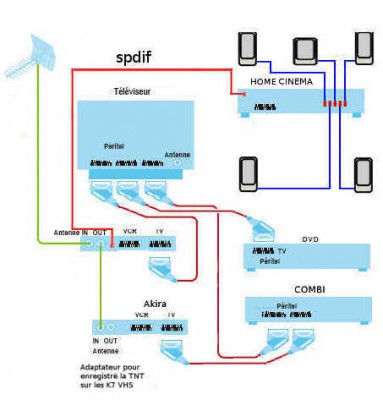

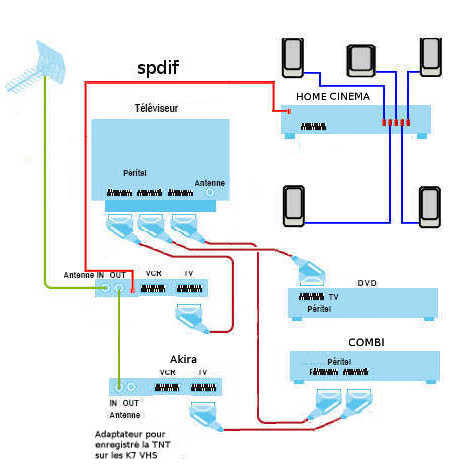

Home cinéma connecté avec spidf

-->

L'adaptateur que J'ai ajouté, est facultatif (en bas du schéma a gauche)
Cela permet enregistré la TNT sur le combi VHS/DVD, il suffi de lui connecté un adaptateur TNT (a 20€ suffi) sur une péritel du combi. Les adaptateurs ont dans leurs menu la programmation en différé.

[Clint62]

Bonjour Bernard, et bonne année à tous. Mille excuses, j'ai oublié tous mes devoirs.
merci de tes schémas.

J'ai un ampli home-cinéma CAMBRIDGE 540 R qui est une merveille de qualité.
Comme il date de quelques années, il n'a pas de péritel, mais est connecté au plasma par une péritel chromée avec 6 prises RCA.

Pour résumer: sur l'arrière du plasma, j'ai, outre des RCA, 3 péritels:

sur AV2 péritel chromée avec les RCA du home-cinéma
sur AV1 péritel branchée sur la 1ere péritel du décodeur Canal +
sur AV4 péritel sur la seconde péritel du décodeur canal....

c'est le bouzin quand je branche mon lecteur DVD. C'est sûr que le branchement est mauvais.
je souhaiterais déjà solutionner cela.

mon objectif premier est de pouvoir enregistrer la tnt sur clé usb.
l'avenir: acheter un enregistreur numérique... Mais avec une prise optique, car celle que j'ai relie actuellement mon home cinéma à mon combi VHS-DVD qui ne lit plus les dvd.
puis-je enregistrer mes VHS en dvd avec un enregistreur numérique. quels conseils pourrais-tu me donner.
merci
bonne journée.
cordialement.

[kmf31]

J'ai un ampli home-cinéma CAMBRIDGE 540 R qui est une merveille de qualité.

Certainement pour la partie audio mais pour la partie video ce n'est pas vraiment utile de faire passer l'image par l'ampli car probablement il fait degrader l'image avec les prises RCA, enfin ca depend de quel nombre et couleur les prises RCA sont et si c'est en mode composite ou RVB.

Comme il date de quelques années, il n'a pas de péritel, mais est connecté au plasma par une péritel chromée avec 6 prises RCA.

Tu pourrais preciser ca ? Il y a exactement combien de cables RCA entre tele et ampli et de quelles couleurs ?

Pour résumer: sur l'arrière du plasma, j'ai, outre des RCA, 3 péritels:

sur AV2 péritel chromée avec les RCA du home-cinéma

Si c'est ca, je pense c'est avec les couleurs rouge/blanche pour l'audio et jaune pour video. Dans ce cas c'est en mode composite bien moins bien que le mode RVB qu'on a si on relie directement un lecteur DVD ou un deco TNT en peritel <=> peritel au televiseur, c.-a-d. sur une prise peritel du televiseur compatibles RVB, probablement la 1ere, peut-etre la 2eme (a verifier dans la notice).
Est-ce que tu as un cable special peritel-6 fois RCA livre avec l'ampli qui contient le signal RVB ?

sur AV1 péritel branchée sur la 1ere péritel du décodeur Canal +
sur AV4 péritel sur la seconde péritel du décodeur canal....

C'est du gaspillage completement inutile d'une prise peritel de la tele.

c'est le bouzin quand je branche mon lecteur DVD. C'est sûr que le branchement est mauvais.

En effet et je crains a un point que tu ne peux pas imaginer.

mon objectif premier est de pouvoir enregistrer la tnt sur clé usb.
l'avenir: acheter un enregistreur numérique... Mais avec une prise optique, car celle que j'ai relie actuellement mon home cinéma à mon combi VHS-DVD qui ne lit plus les dvd.

Le probleme est que la majorite des decodeurs TNT, enregistreur sur USB comme l'Akira que tu as dans ton carton, ont plutot de prises spdif/coax et pas optique.

puis-je enregistrer mes VHS en dvd avec un enregistreur numérique ?

Les enregistreur TNT sur USB, comme l'Akira (mais aussi tous les autres modeles) ne savent pas enregistrer tes VHS sur disque USB et encore moins graver un DVD.

Pour cela il faut s'acheter un vrai graveur salon classique mais dans ce cas on peut chercher un vieux modele sans tuner TNT si ca sert seulement pour numeriser les VHS.

====================
Personnellement je te conseille de simplifier au max et surtout de ne pas faire passer l'image sur ton ampli. L'ampli est tres bon pour audio mais pour l'image il fait au mieux un "repartiteur" mais avec risque de degradation d'image. Soit le branchement est en Composite/CVBS (degradation tres forte) soit c'est en effet en RVB mais avec de cables tres complique.

Pour la partie audio tout depend de quel nombre exacte d'entrees spdif optique et spdif coax du disposes. Sur le net j'ai trouve avec google 2 optique et 3 coax mais il est possible que c'est pour une nouvelle version de ton ampli ("v2"). Est-ce que c'est bien ca ? En tout cas, au minimum tu dois avoir une prise optique et une coax.

Je conseillerais:
"image/video":
Akira => peritel 1 TV
lecteur DVD => peritel 2 TV
combi VHS => peritel 3 TV

"audio"
lecteur DVD (ou graveur DVD, voir ci-dessous) => optique (si possible) ou coax spdif a l'ampli pour avoir le 5.1
Akira => coax spdif a l'ampli (si une telle prise est encore disponible sur l'ampli).
combi VHS => stereo analogique 2.0 vers l'ampli (cable 2 RCA rouge/blanc), pour garder le son en "bonne" qualite, si le combi dispose d'une sortie audio stereo (je crois ca doit etre le cas ?).


Si tu n'as qu'une prise coax sur l'ampli et qui est deja bouffe par le lecteur DVD alors il y a deux possibilites:
1) acheter un autre lecteur DVD avec prise optique (cela semble plus facile et moins cher, genre 30 Euros, que trouver un enregistreur TNT sur USB avec prise optique). Si tu achetes un graveur (voir ci-dessous) aussi faire attention de chercher un modele avec prise optique.
2) relier l'Akira en stereo analogique (RCA rouge et blanc) a une entree analogique de ton ampli. Pour ca utiliser le bon cable peritel vers RCA (aussi dans le bon sens) avec peritel a brancher sur la 2eme prise peritel de l'Akira et RCA rouge et blanc a l'ampli (les RCA jaune et autres couleurs n'interessent pas car l'image passera par la 1ere prise peritel de l'Akira a la TV). Si je comprends bien ton branchement actuel, tu dois deja avoir plusieurs cables (peritel=>RCA) sous la main.

Sache que l'interet de brancher l'Akira en numerique a l'ampli est tres limite car sauf pour les chaines HD toutes les autres chaines sont en stereo 2.0 (donc pas de 5.1) et le stereo analogique suffit. Donc en cas de conflit entre DVD et Akira donner la preference pour la "seule prise" coax libre de l'ampli (?) au lecteur DVD qui lui a bien besoin du 5.1.
D'ailleurs ta situation erait assez bizarre: regarder les chaines HD sur l'Akira en mode SD (car branchement peritel si ta tele n'a pas de prises HDMI) mais avec l'audio en 5.1. Enfin, les chaines HD peuvent aussi fournir une meilleure qualite d'image avec le peritel seul. Meme si le peritel reduit l'image a SD on profitera d'une meilleure compression du flux mpeg. Je crois tu devrais encore voir une difference entre "TF1-HD reduit en SD" et "TF1-SD" etc. De toute facon c'est ton televiseur, qui n'a pas de prises HDMI, qui est limite en SD.


"graver de DVDs des enregistrement VHS": si tu veux faire ca il faut acheter un graveur salon classique. En fait si tu trouves un tel modele avec prise optique il pourra remplacer ton lecteur DVD ci-dessus (tout graveur sait aussi "lire" de DVDs). Donc dans ce cas tu brancheras le graveur a la place du lecteur DVD (ou du combi) en peritel a la tele et tu branches le combi VHS sur la 2eme prise peritel du graveur. Dans ce cas plus besoin de garder le combi directement branche a la tele. Avec un branchement en cascade:

Combi VHS => (peritel 2) graveur (peritel 1) => TV

tu pourras aussi regarder de VHS au televiseur car le signal peritel traverse le graveur et ca meme si celui-ci est en veille. Apres tu peux enregistrer le signal peritel du combi pour graveur un DVD (choisir la source AV2 sur le graveur).
Apres tu peux aussi brancher le graveur en optique a l'ampli pour la partie audio.

[Clint62]

Bonjour et merci de vos réponses.

Comme je vous l'ai dit précédemment, je suis ignare complet en la matière.... et c'est peu de le dire !
l'image valant mieux que de longs discours, j'ai fait un montage photo de mon installation actuelle (connections branchements arrière de mon ampli home cinéma CAMBRIDGE 540R AV (soit le premier sorti))....
Y a t 'il un moyen de le mettre en ligne?
dans le cas contraire, je mettrai tout par écrit.
dans une aimable réponse antérieure qui m'a été donnée, (relative au branchement d'une péritel chromée TV avec 6 RCA sur ampli home cinéma) l'image serait moins bonne.
même avec ce branchement "foireux", je peux vous assurer que l'image est somptueuse sur mon plasma !

voici la connectique de mon ampli home cinéma:

Entrées audio :
6 entrées ligne + tuner + entrées 6.1 direct

Sorties audio :
6 borniers d'enceintes
Sortie 6.1 pré amplifiée
1 sortie tape
1 sortie casque (jack 6,35 mm en façade)

Entrées vidéo :
2 entrées HDMI 1.3
3 entrées vidéo composite
2 entrées S-Vidéo
2 entrées vidéo composantes

Sorties vidéo :
1 sortie HDMI 1.3
1 sortie vidéo composite
1 sortie S-Vidéo
1 sortie composantes vidéo

Entrées audio numériques :
4 coaxiales / 4 optiques

Sorties audio numériques :
1 coaxiale / 1 optique

Et voici les câbles que j'ai:

- 1 câble RCA cinch pour caisson de graves
- " " Vidéo YIQ-G RCA hautes performances
- 1 câble péritel métal avec 6 RCA entrées et sorties vidéo composite et sorties
- 1 câble numérique fibre optique TOSLINK
- 3 péritels.

Pour résumer, et se plaçant fin février 2012:
j'aurai donc:
- ampli Cambridge Home cinéma détaillé ci-dessus
- 1 décodeur TNT HD Akira
- 1 combi VHS/DVD dont le lecteur DVD est "naze" (et lecteur VHS qui a 7 ans...)
- 1 lecteur DVD sans prise optique (Péritel RVB • HDMI • Composite et audio Coaxiale Numérique • Analogique Stéréo (x1 RCA)
- 1 plasma Panasonic avec: 3 péritels AV1 AV2 AV4 et 3 RCA: Y (vert) P9 (noir) et P8 (rouge)

1/ comment devrais-je brancher le tout? SVP en termes les plus simples comme mes descriptions.....

2/ ACHATS EN PREVISION:

- soit combi Toshiba RD-XV50KF VHS/Lecteur DVD tuner non HD, ce qui me permettrait de relier mon Akira. et copier mes VHS sue DVD
- ou enregistreur numérique DVD .... Mais si mon lecteur actuel VHS lâche....

Merci de vos conseils, et bon dimanche à vous.
bien cordialement.

-

[vidéo-33]

comment devrais-je brancher le tout? SVP en termes les plus simples comme mes descriptions.....

* en priorité utiliser les liaisons HDMI chaque fois que possible entre les sources et le home cinema et le TV
* tu ne pourras pas numériser tes VHS avec l'Akira, pour cela il faut un graveur de salon avec entrées
analogiques et encodeur Mpeg intégré

* Relire l'ensemble des réponses et des schémas de ce topic et de la faq

[Clint62]

Bonjour,
désolé de revenir à nouveau sur ce sujet

1/ branchement cambridge 540r av reliés sur peritel chromée au plasma:
COMPONENT VIDEO IN DVD: 3 RCA ROUGE BLANC JAUNE
COMPONENT VIDEO OUT 3 RCA ROUGE BLANC JAUNE

EN BAS CAMBRIDGE; 2 RCA BLANC ROUGE RELIEES PLASMA VIDEO OUT BLANC ROUGE.....
J'ai changé d'option pour acheter un PANASONIC DVD ENREGISTREUR NUMERIQUE TNT HD INTEGREE: DMR-XW380 EFK (avec 2 péritels)
je rappelle que mon plasma n'a pas d'HDMI mais je prévois pour l'avenir....
donc, si je comprends: 1 péritel du panasonic sur péritel AV1 PLASMA
2EME PERITEL PANASONIC sur PERITEL MAGNETOSCOPE
cable optique TOSLINK sur prise DVD CAMBRIDGE VIDEO IN ? mon home cinéma va t'il fonctionner dans cette config?

De ce fait, ma peritel avec mes 6 rca ne servirait plus? Pourtant, j'ai lu que l'on pouvait doubler avec des RCA ? Vrai ou faux, et si oui, quel cable, combien de rca et ou les brancher....

DERNIER POINT: un lecteur dvd enregistreur numérique blu-ray PANASONIC DMR-PWT 500 EC coûte 50 EUROS DE MOINS que celui en version DVD, mais n'a pas de prise péritel....
je vous remercie de vos conseils.
navré de vous emm.... avec tout ça mais je suis nul en branchements.....
cordialement.

[kmf31]

1/ branchement cambridge 540r av reliés sur peritel chromée au plasma:
COMPONENT VIDEO IN DVD: 3 RCA ROUGE BLANC JAUNE
COMPONENT VIDEO OUT 3 RCA ROUGE BLANC JAUNE

les 3 RCA rouge/blanc/jaune correspond a la qualite "crado" composite. C'est largement en dessous de la qualite RVB qu'on peut avoir avec une liaison peritel vers le televiseur. Le RVB est aussi en SD mais sur une grande tele ca fait une difference enorme.

Donc je reitere ce que j'ai deja ecrit ci-dessus:
Tu ne dois pas utiliser les connexions Video analogique (RCA) ou meme SVideo sur ton ampli HC. Ca degrade la qualite d'image et ca complique ton installation et ton cablage inutilement.

EN BAS CAMBRIDGE; 2 RCA BLANC ROUGE RELIEES PLASMA VIDEO OUT BLANC ROUGE.....

Oui c'est bon. Ca c'est pour l'audio de la TV vers ampli.
Ton ampli doit servir pour l'audio. C'est ca son interet principal. La partie video est seulement annexe (et seulement a conseiller avec le HDMI mais PAS avec RCA ou SVideo !!!).

J'ai changé d'option pour acheter un PANASONIC DVD ENREGISTREUR NUMERIQUE TNT HD INTEGREE: DMR-XW380 EFK (avec 2 péritels)

Si c'est bien un graveur dvd ca devrait permettre de numeriser tes VHS sur DVD.

je rappelle que mon plasma n'a pas d'HDMI mais je prévois pour l'avenir....

Pas de probleme car ton ampli a aussi un bon nombre de prises HDMI.

donc, si je comprends: 1 péritel du panasonic sur péritel AV1 PLASMA

oui, avec la 1ere prise peritel du panasonic.

2EME PERITEL PANASONIC sur PERITEL MAGNETOSCOPE

Exacte, c'est le branchement necessaire pour pouvoir numeriser tes K7 VHS. En plus ca permet aussi de regarder une K7 VHS a travers le Panasonic (quand il est en veille) sur le televiseur sans bouffer une prise peritel en plus sur la TV. Donc ca aide aussi a economiser une prise peritel.

cable optique TOSLINK sur prise DVD CAMBRIDGE VIDEO IN ?

Pas de prise "Video IN". Un cable optique (audio) ne se branche pas sur une prise video. C'est pour l'audio numerique !!!! Ca ne sert pas pour video !!! Pourquoi tu veux faire ca ?
C'est pourtant simple:

cable optique TOSLINK (ou cable coax spdif coax) du Panasonic
vers une entree du meme type sur l'amplie HC (le cambridge).

Ca depend si le Panasonic dispose d'une sortie audio numerique sous forme de Toslink optique ou coax (ca je ne sais pas, parfois il y a meme les deux). Peu importe, ton ampli a 8 entrees audios numeriques, dont 4 optiques et 4 coaxiales. Tu utiliseras une de ces entrees pour relier ton Panasonic et avec ca tu as le son en 5.1 des DVDs. Dans tous les cas ton ampli est largement equipe pour ca.

Rappel toi:
En absence de HDMI les entrees les PLUS IMPORTANTES importantes sur l'ampli sont:
Entrées audio numériques : 4 coaxiales / 4 optiques


Ca permet de relier un lecteur DVD (ou Bluray), un deco TNT,
une box Adsl ou tout auter decodeur en audio numerique sur ton ampli tout en gardant le Dolby 5.1 ou DTS 5.1 si bien sur tu as une source (DVD, Bluray, emission TNT etc.) avec une telle piste audio. C'est ca le tout 1er interet de ton ampli. C'est pour ca tu depense X cents Euros pour l'ampli.

Apres si tu as un appareil qui n'a pas de sortie audio numerique, seulement analogique alors tu utiliseras un cable RCA rouge/blanche stereo entre cet appareil et ampli (comme tu le fais pour la TV). Ca ce sont les entrees de 2eme importance. Ces entrees marchent seulement en Stereo (2.0 et pas 5.1).

Les autres entres Videos ou SVideo RCA sur l'ampli n'ont pas d'importance de tout (je ne dirais meme pas "3eme importance").


Le jour ou tu as une tele HD alors les prises HDMI passeront en 1er place, optique et coax en 2eme, audio analogique en 3 eme.
A ce moment tu feras tout par HDMI a travers l'ampli mais en attendant ce sont les prises optiques ou coax qui importe le plus.

mon home cinéma va t'il fonctionner dans cette config?

Si tu fais optique-optique ou coax-coax entre Panasonic et HC comme je l'ai dit, aucun probleme.

Par contre avec ca:

cable optique TOSLINK sur prise DVD CAMBRIDGE VIDEO IN ?

c'est absolument impossible a marcher !!

De ce fait, ma peritel avec mes 6 rca ne servirait plus?

Exacte et c'est une tres bonne chose !!!

Pourtant, j'ai lu que l'on pouvait doubler avec des RCA ? Vrai ou faux, et si oui, quel cable, combien de rca et ou les brancher....

En effet ca permet de faire "multiprise" en cas de manque de prise peritel sur la TV. Cependant ca degrade la qualite et il y a de bonnes multiprises peritel manuels (avec des boutons pour selectionner la source) qui font la meme chose pour 10 Euros en gardant la qualite RVB !! De toute facon si tu as 2 ou 3 prises peritel sur la TV tu n'as meme pas un tel probleme !! Tu peux tres bien brancher tes appareils directement a la TV.

DERNIER POINT: un lecteur dvd enregistreur numérique blu-ray PANASONIC DMR-PWT 500 EC coûte 50 EUROS DE MOINS que celui en version DVD, mais n'a pas de prise péritel....
je vous remercie de vos conseils.

Le Bluray n'est pas un graveur DVD. Il sait seulement lire (pas enregistrer) les Bluray et il sait seulement enregistrer la TNT recu par l'antenne sur le disque dur mais il ne sait pas enregistrer une source peritel, donc il ne peut pas numeriser tes VHS, comme le graveur DVD et c'est ca qui coute aussi d'argent !!
De ce point de vu il souffre du meme defaut que l'Akira qui aussi sait seulement enregistrer la TNT par antenne et rien d'autre. De toute facon avec une tele SD un lecteur Bluray ne sert a rien. On ne peut meme pas voir de Bluray en resolution SD (au moins pas en qualite RVB par le peritel). Il faut avoir une tele avec prise HDMI.

D'ailleurs quand tu as une tele HD et si tu souhaites avoir lecteur Bluray plus enregistreur TNT-HD alors l'option:
Akira: (50 Euros) + disque USB 1-2 To (100-150 Euros grand max)
+ bon lecteur Bluray (100-150 Euros)
est presque moins cher, aussi fonctionnel que le DMR-PWT 500 EC et en plus avec 4-8 fois plus de capacite d'enregistrement (rappel: 1 To = 1000 Go = 4 fois 250 Go !!!).

navré de vous emm.... avec tout ça mais je suis nul en branchements.....

Il faut que tu fasses un vrai effort pour bien lire ce qu'on ecrit. Je pense j'ai quand meme bien explique les choses dans mon 1er poste mais je n'ai pas l'impression tu avais bien retenue toutes les choses que j'ai mentionnees.

[Clint62]

Je te remercie beaucoup pour ta patience et tes précieux conseils.

C'est nettement plus clair maintenant.
tu as raison sur tous les points.
cependant, comme je souhaite numériser mes VHS et regrouper le tout, je pense m'orienter vers le panasonic DVD.
cela sera plus simple pour moi, et moins de manipulations.
d'autant que j'ai 2 disques externes qui ne me servent qu'à des sauvegardes de mon pc...
merci encore à toi et bon dimanche.
bien cordialement.

[Clint62]

Bonjour à tous.
merci aux membres de ce forum de m'avoir "éclairé" sur des soucis de branchements.

Suite à de judicieuses remarques, et après retrait du décodeur Canal + rendu, j'ai installé mon décodeur AKIRA HR36, un matériel parfait, qui s'est installé sans aucun problème, et qui donne pour 49 euros payés une image sensationnelle !!!

Tous mes câbles et péritels divers ont été enlevés.Avec nouvelle installation comme suit:

décodeur avec entrées antenne et sortie TV, péritel sur AV1 sur mon plasma (sans HDMI) aucun souci.
lecteur DVD sur AV2 plasma et branchement Coaxial sur ampli CAMBRIDGE 540 AV. aucun souci.

suivant la télécommande TV ou DVD, l'image commute instantanément, ce qui n'était jamais arrivé avec le bidouillage de câbles et de péritels que vous aviez décriés fort justement.

Après mûre réflexion, j'ai abandonné l'achat d'un graveur-enregistreur DVD dont les prix se sont envolés à cause du tsunami en Orient.

j'ai acheté un disque dur externe multimédia WESTERN DIGITAL ELEMENTS PLAY V 2, avec un disque dur intégré de 2 To, qui accepte les formats .ts
pour des enregistrements faits sur clé USB reliée au décodeur AKIRA.
et qui correspond à mes besoins, notamment lectures fichiers musicaux sur ampli home-cinéma.

A titre de tests, le disque étant formaté d'office en NFTS, j'ai téléchargé des fichiers vidéos et mp3, par copier-coller. Le multimédia est bien présent et reconnu par Windows SEVEN.

Mon souci est le branchement de mon disque dur qui dispose d'un câble optique TOSLINK à brancher sur l'ampli home-cinéma.

J'ai essayé divers branchements, notamment sur AV 4 du plasma et je n'ai aucune image ni aucun son..... étant entendu que le multimédia n'est pas relié à l'AKIRA.....

j'avais lu quelque part, qu'en cas de prise optique branchée, seule la fiche composite SIGNAL VIDEO devait être branchée.
mon problème est de savoir où?
sur le Panasonic: 3 péritels AV1 AV2 AV4
et aussi: prises AUDIO OUT L et R (sans objet puisque présence Toslink)
et AV4C avec componant VIDEO: plus 3 autres fiches Y PB PR

j'avais pensé avoir l'image du multimédia sur AVC4.
LA FICHE COMPONENT VIDEO du plasma est libre, donc ce serait celle-ci? reliée avec une fiche COMPOSITE VIDEO OUT libre sur ampli home-cinéma? sur l'ampli HC où brancher le cable optique: VIDEO 1 OU 2?
Mon ancienne péritel blindée avec 6 fiches RCA (2 vidéos JAUNE, et 4 AUDIO: 2 rouge 2 blancs ne sert plus à rien?
Ne dois-je prévoir que l'achat d'un seul cable vidéo pour relier le tout?
Merci pour vos prochaines réponses.
cordialement.
