Ce qui faut savoir sur les câbles et fiches coaxiaux

Messagepar bernard7715 » 10 Juil 2010 14:33

En avant propos

:arrow:Inutile d'investir dans des fiches ou des connecteurs avec contacts en OR. Ce type de produit n'apporte aucune amélioration dans les branchements. Ils sont vendus beaucoup plus cher que les produits classiques. Les seuls gagnants ce sont les commerçants qui les vendent.


:arrow: Attention Ne pas utiliser de fiche coaxial de 9mm. ( fiche a l'ancienne norme française )
Les récepteurs (TV TNT, adaptateur TNT, enregistreur TNT etc...) étant équipés de prise antenne de diamètre 9,52mm.
Si votre câble coaxial qui relie la prise murale est équipé d'une fiche coaxial de diamètre 9mm coté récepteur TNT, vous risquez de perdre un ou des multiplex , parfois cela peut fonctionner plusieurs années avant d'avoir des problèmes.

:arrow: De même les câbles de piètre qualité ayant pour référence 3C2V vendus sous blister , peuvent aussi provoquer des problèmes de réception a plus ou moins brève échéance.


Il faut utiliser des câbles de bonne qualité (de référence VATC17 ou VATC19.) surtout pas de 3C2V
:arrow: La référence est écrite sur la gaine du câble tous les mètres.

Câble 3C2V vendu sous blister.

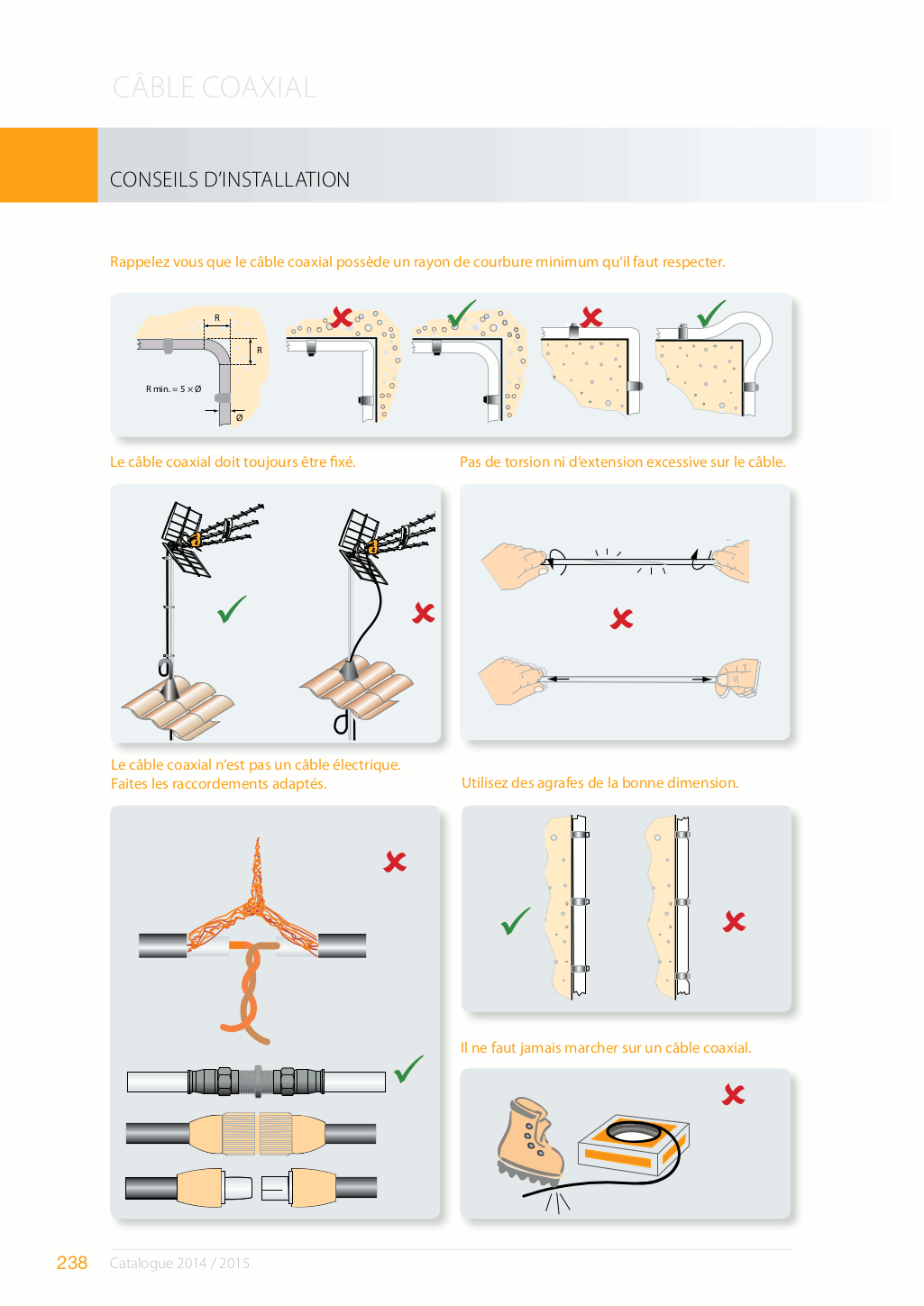

:arrow: Quels conseils sur l’installation et l'utilisation du câble coaxial.

Cliquez sur l'image pour l'agrandir
conseil d'utilisation du coax.gif


Source http://www.televes.fr

Au lieu d'acheter une rallonge toute faite, il est préférable de la fabriquer soit-même. Elle sera d'aussi bonne qualité et reviendra moins chère. En plus elle sera a la bonne longueur..
Pour sa fabrication, il faut 2 fiches coaxiales, 1 mâle et 1 femelle de 9,52 mm (blanches à collerette bleu ) ou des Fiches F et du câble coaxial VATC17 ou VATC19.

Les fiches F étant utilisées lorsqu'il a un répartiteur ou un ampli.

:arrow: Le coaxial

:arrow: Il doit être du type VATC17 ou VATC19 ( c'est écrit sur la gaine tout les mètres environ ) le prix est autour de O,50€ le mètre.

:arrow: Fiche coaxiale 9,52 mm (IEC)

Attention aux fiches coaxiales. Utiliser des fiches de norme IEC diamètre 9,52 mm blanche a collerette bleu.
Celles au diamètre 9 mm sont à proscrire, elles sont blanche collerette verte, voir plus rarement a collerette rouge ou encore toute blanche. Quand elles sont connectées sur la prise antenne d'un adaptateur TNT, un téléviseur TNT, un graveur ou un enregistreur a tuner TNT. Elles peuvent faire mauvais contact, avec parfois comme problème la mauvaise réception de certain multiplex, voir leurs non reception alors que les autres multiplex fonctionnent correctement.

:arrow: La norme IEC n'est pas vraiment nouvelle, elle est appliquée depuis une quinzaine d'années

Fiches coaxiales de diamètre IEC 9,52 mm 1 mâle et 1 femelle.

Les fiches coaxiales de l'ancienne norme de diamètre 9 mm sont a proscrire.

fiche coaxial 9mm interdit1.jpg
fiche coaxial 9mm interdit1.jpg (8.89 Kio) Vu 188825 fois

Ces fiches de diamètre 9mm ne sont plus a utiliser pour brancher un récepteur TNT a l’installation (TV, adaptateur, clé tnt, enregistreur tnt etc....)

Elles peuvent provoquer des problèmes de réception, par exemple: des chaines manquantes ou perte de chaines par intermittence.

:arrow: montage fiche coaxiale 9,52 Fiche coaxiale 9,52 mm (IEC)
Voici une vidéo sur comment fabriquer une rallonge coaxiale. La seule différence avec cette vidéo, c'est d'utiliser les fiches coaxiales de diamètre 9,52 mm blanche a collerette bleu (les blanches a collerette verte sont de diamètre 9 mm, une qui est une ancienne normes plus valable aujourd'hui).
http://www.bricovideo.com/bricolage_hifi-video_realisation_cable_antenne_TV.html

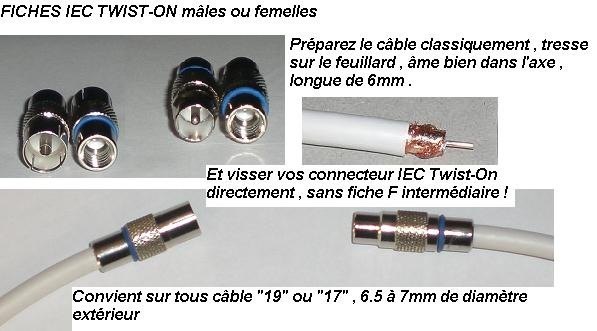

nouvelles fiches IEC se montant comme des fiches "F"
fiches IEC twist-on.jpg


:arrow: Fiche F

Montage d'une prise F Vidéo derrière ce lien: http://www.bricovideo.com/bricolage_hif ... abole.html

pour raccorder 2 câbles avec fiches "F"

raccord fiches F.jpg
raccord fiches F.jpg (13.4 Kio) Vu 81962 fois


Attention Les fiches F doivent être adaptées au diamètre du coaxial, On trouve des fiches F pour tous les diamètres de câble coaxial 5mm, 5.5mm, 6mm, 6.5mm, 11mm.

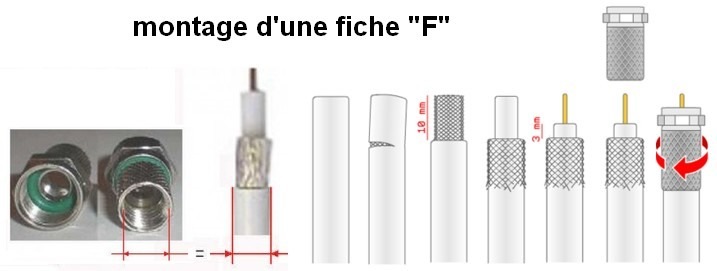

montage fiche F.jpg



:arrow: Liens vidéo sur le montage des fiches coaxiale F et IEC
BRUNO-2GALLI a écrit:vidéo qui montre comment monter des connecteurs F et IEC sur différents câbles . A visser, à compression, à sertir...
https://www.2galli.fr/video-montage-con ... 02x4107726
Il n'y a pas tout mais bon, ça devrait pas mal dégrossir.

et aussi
http://www.youtube.com/watch?v=6DUOcDC-68U
modérateur des forums TVNT.net


[Combs la ville 77380 a 30km de la Tour Eiffel et 50km de Sens Gisy-les-Nobles, antenne dans les combles.
Auvergne, Malbo: réception TNT Labastide du Haumont, le PIc du midi(+350km), Saint-Flour- Vabres, Sainte-Geneviève-sur-Argences, Millau - Lévézou.
Avatar de l’utilisateur
bernard7715
Administrateur
Administrateur

Messages: 23495
Inscription: 14 Jan 2009 02:51
Localisation: combs la ville

Re: Fabriquer une rallonge ou un prolongateur coaxial

Messagepar vidéo-33 » 26 Sep 2010 12:11

on peut aussi réaliser la rallonge en prise F satellite de part et d'autre et utiliser des adaptateur F vers coaxial

adapt F- IEC 9,5.jpg
adapt F- IEC 9,5.jpg (10.84 Kio) Vu 13938 fois
*** Modérateur forum TVNT ***
Avatar de l’utilisateur
vidéo-33
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 22921
Inscription: 13 Avr 2006 14:12
Localisation: Bordeaux Team Modérateur /Forum depuis Janv. 2005

Re: Ce qui faut savoir sur les câbles et fiches coaxial

Messagepar kiki37 » 04 Mai 2020 15:28

attention de ne pas acheter ces fiches de la Grande Distribution : Elles ont un défaut et ne peuvent pas être montées :evil:
