Conseil d'installation pour 8 prises

[tetiti20]

Bonjour,

Je suis entrain de terminer ma maison et j'aimerai avoir vos conseil pour l'installation et le choix de matériel.
J'ai donc (norme oblige) un tableau avec VDI, et pour le câble j'ai déjà tirer du 17VATC des prises et toit vers le tableau. Je suis septique sur l'utilisation du RJ45...
J'ai récupéré répartiteur modulaire TV Hertzien TnT et satelite sur 6 prise coax legrand ref:413013 si ça peut servir...
Bref j'ai donc 8 prises a équipé ça fait quand même du monde! C'est pour ça que je me tourne vers vos conseils pour partir sur le bon matériel.

Voilà les résultats de tntest:
54.4 dBµV/m sig:3/5 | TOULOUSE PIC DU MIDI
Certains canaux TV peuvent être difficiles à recevoir.
Prenez l'avis d'un antenniste.
R1 21H 220° 95.5km 57.5dBµV/m | TDF | (France2, France3, France5, LCP, chaîne locale, France O)
R2 38H 220° 95.5km 55.0dBµV/m | TDF | (i>Télé, BfmTv, D8, Gulli, D17, France4 )
R3 24H 220° 95.5km 57.0dBµV/m | TDF | (C+HD, C+Ciné, C+Sport, Planète)
R4 27H 220° 95.5km 56.6dBµV/m | TDF | (M6, W9, NT1, Paris Première, Arte HD)
R5 25H 220° 95.5km 56.9dBµV/m | TDF | (TF1 HD, France2 HD, M6 HD)
R6 36H 220° 95.5km 55.3dBµV/m | TDF | (TF1, LCI, Eurosport, TF6, Nrj12, Tmc, Arte)
R7 34H 220° 95.5km 48.6dBµV/m | (HD1, Chérie HD, L'équipe HD)
R8 32H 220° 95.5km 48.8dBµV/m | (6ter, RMC Découverte, TVous)

Voilà partant de là je ne sais pas quoi choisir comme antenne, pré-ampli, coupleur, répartiteur....
Merci d'avance

[bernard7715]

Bonsoir et bienvenue sur le forum.

J'ai récupéré répartiteur modulaire TV Hertzien TnT et satelite sur 6 prise coax legrand ref:413013 si ça peut servir...

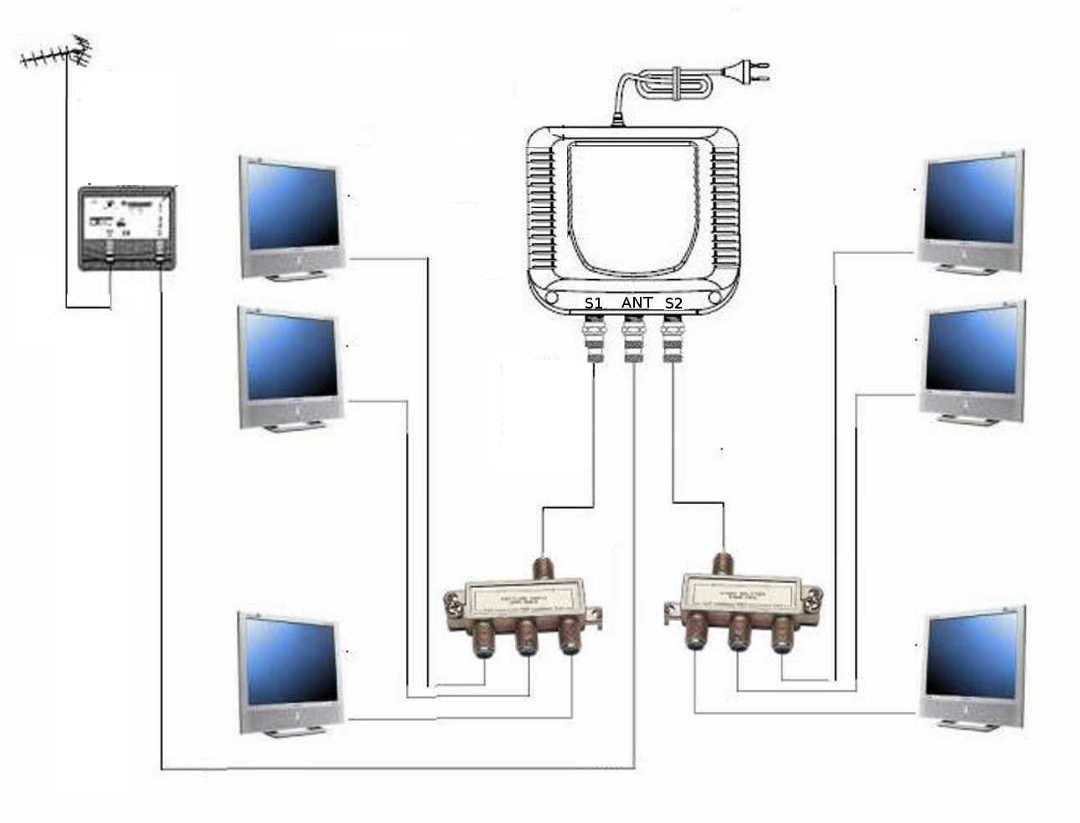

Il est préférable d'utilisé 2 répartiteurs 3 sorties ,il y aura moins d'atténuation qu'avec un répartiteur a 6 sorties.

Répartiteur 3 sorties 7 db de perte sur chaque sorties
Répartiteur 6 sorties 11 a 12 db de perte sur chaque sorties.

je ne sais pas quoi choisir comme antenne, pré-ampli, coupleur, répartiteur...

Antenne
Soit une FRACARRO Portenseigne ANT5146902 ou une WISI EB66

http://www.antennes-marseille.com/images/antennes.htm


Préampli

Le préampli/alimentation KIT johansson 2430A .7320A

http://www.antennesmarseille.kingeshop.com/KIT-2430A--7320-johansson-cbcaaaaja.asp

Répartiteur 3 directions


http://www.antennes-marseille.com/images/Distribution.htm

-->

[vidéo-33]

Je suis septique sur l'utilisation du RJ45...

et tu as bien raison , c'est une totale hérésie , nous avons plusieurs topics à ce sujet
la perte à 800Mhz est de plus de 60dB aux 100m ! ( à comparer aux 17dB du bon coax 17vatc )

+1 avec mon collègue pour le matériel indiqué

[Anonymous]

Bonsoir
Si il y a 8 prises a alimenter 2 répartiteurs a 3 directions ça va pas le faire..
Maintenant si toutes ne sont pas utilisées inutile de toutes les câbler.
En branchant le répartiteur récupéré directement sur l'antenne et l'alim sur une
de ses sorties on a 7 sorties dont 2 un peu plus faibles disponibles.
On met les 2 câbles les plus courts sur ces sorties et on s'en tire a moindre frais.
Les canaux etant tous de 21 a 38 on peut utiliser une antenne demie bande basse si disponible

[bernard7715]

Si il y a 8 prises a alimenter 2 répartiteurs a 3 directions ça va pas le faire..

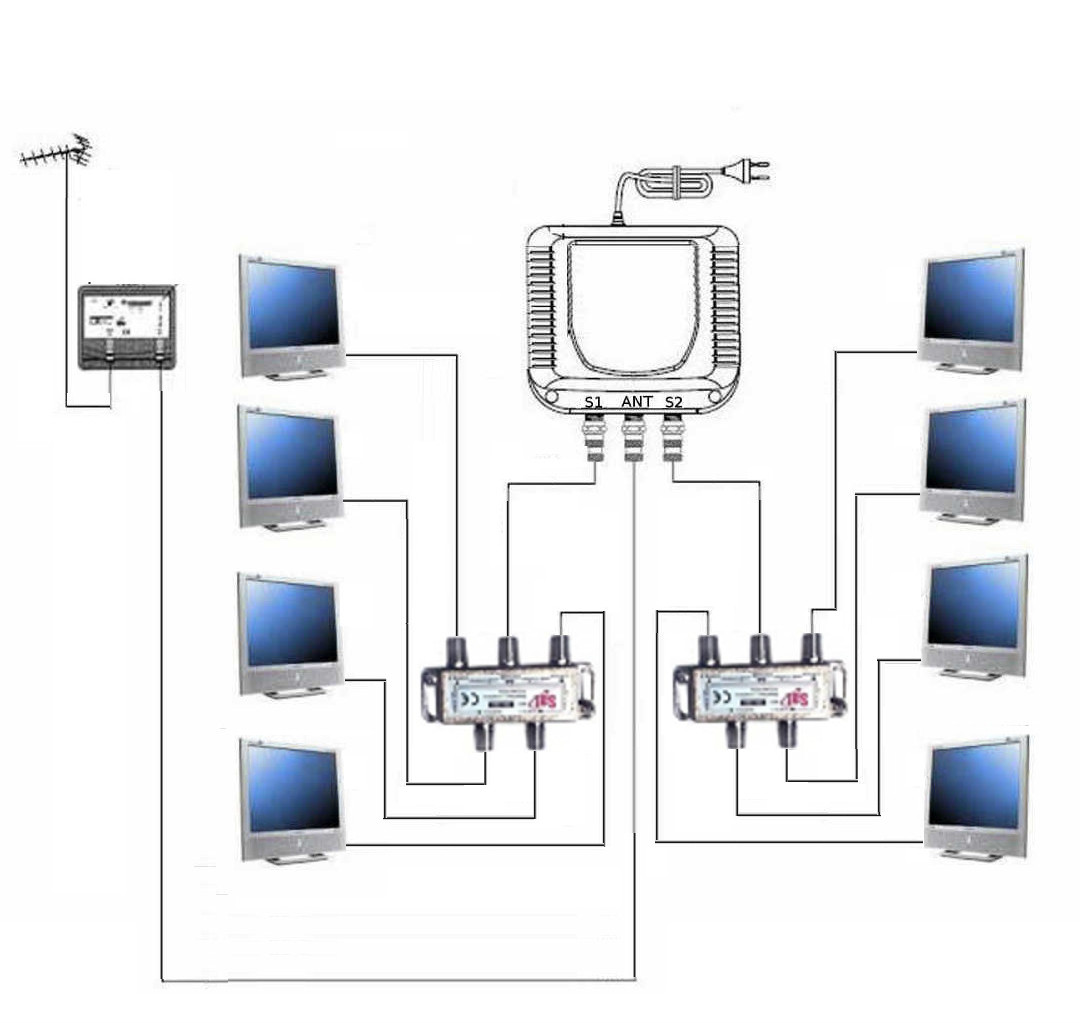

Erreur de schéma, Il suffi de remplacé sur mon schéma les répartiteurs 3 directions par des 4 directions.
Il y a peut différence d'atténuation entre rep 3 et un rep '4, a peine 1,5 db d'atténuation en plus sur le 4 directions.

-->
