coupleur sat/ter

[totio]

merci
sur les 2 prises de gauche je peux mettre des prises terrrestre pour les 2 chambre de l'etage(tnt terrestre)
pour la prise de droite ça se complique , on considère que le cable qui sort du coupleur descend au salon (1 seul cable couplé) on est d'accord a partir de là, je veux mettre 3 prises ,2 sat/ter et une simple terrestre.
mes solutions et là je vous fait appel
j'enlève la prise de droite et je mets un repartiteur et a la suite je mets 3 prises sat/ter
ou alors
a la place dela prise de droite je mets un decoupleur et coté sat je mets un repartiteur pour mes 2 prises sat/ter
l'autre sortie du coupleur allant a ma prise tnt terrestre
quel usine a gaz
est ce interressant mon triax 655 je devrait pouvoir m'en servir on verra plus tard

[totio]

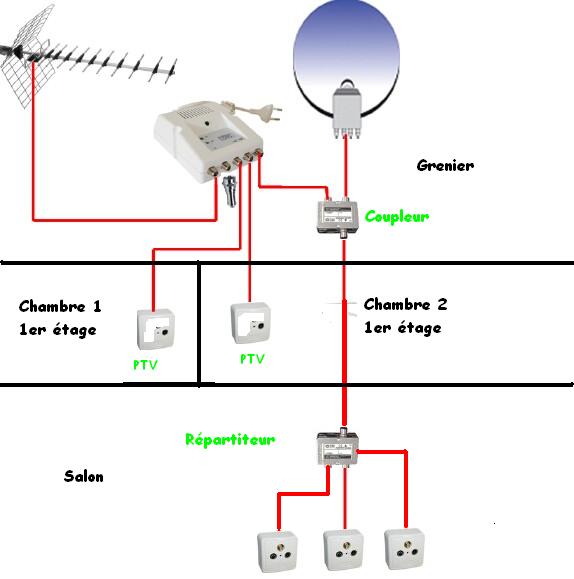

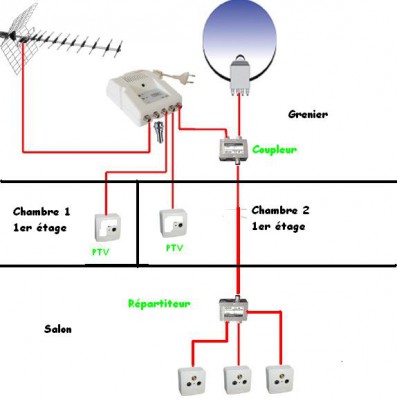

COMME SE PLAN

-->

[totio]

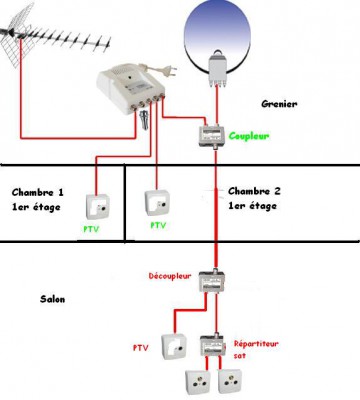

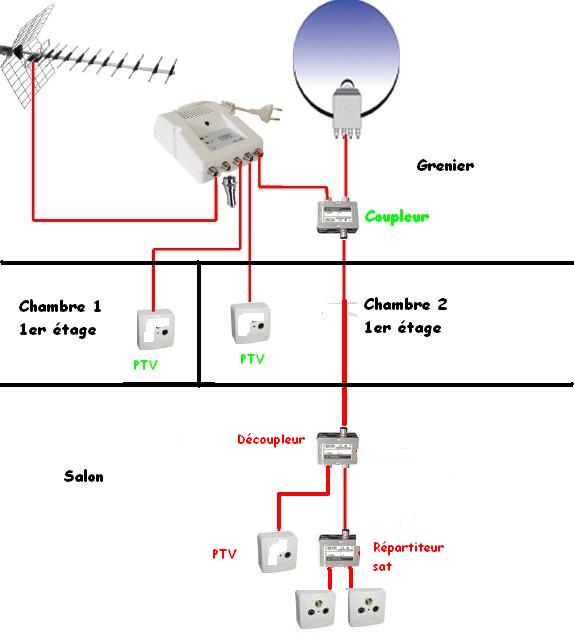

ou alors comme ceci

[miky01]

Oui c'est possible, il faut un répartiteur sat avec passage DC


Ou autre solution, installer des prises qui se cable en en série

Prise d'antenne 75 ohm, large bande AXING
Largeur de bande: 5- 2'400 MHz
Atténuation de couplage: 10 dB
Atténuation de passage: 2 - 5 dB
Couplage DC
Dimensions : 78 x 78 x 44 mm
Livré avec boitier apparent

Dans tous les cas ce genre d'installation a une grande attenuation, donc un ampli est necessaire, et tu pouras utiliser un seul déco sat a la fois



Une prise SAT de passage fait 10dB d'attenuation, a peu pres la meme chose que un répartiteur 3 ways, une prise terminale 2dB.

A toi de voir ce qui le plus facile a cabler, un répartiteur et 3 prises terminales, ou 3 prises séries...
Plusieurs solutions sont possibles, les prises radio/tv/sat ont des filtres intégrés, donc pas besoin d'utiliser un découpleur sat, qui est utilie que si tu as pas de prises, ou des prises qui sont juste un connecteur.

[totio]

je viens de me rendre compte d'une erreur sur le deuxième croquis
en effet apres le repartiteur sat je vois pas l'interet de mettre 2 prise sat /ter alors que je n'ai qu'un signal sat apres mon decoupleur
le signal sat etant 950-2150MHz
tnt terrestre 40-850MHz
donc pas de signal terrestre sur mes 2 prises sat/ter (pas d'interet)

je ne savais pas qu'on pouvait brancher des prises en serie , c'est des prises speciales?
merci pour tout

[miky01]

Oui c'est des prises spéciales qui ont une entrée et une sortie pour le coax, elle existent avec différantes attenuation, a choisir en fonction de leur place sur le cablage, le but est d'avoir le meme niveau de signal sur toutes les prises, et plus le coax est long, plus le signal s'affaiblit.



Ce genre de montage s'utilise tres peu pour le sat, vu la limitation a un seul déco sat, c'est plus utilisé pour la TV - TNT
J'espère que ca répond a tes questions.

[totio]

bonsoir
c'est quoi la marque de l'appareil sur la photo repartiteur sat avec dc

[miky01]

C'est un FUBA, mais toutes les marques réputées en matos sat en vendent

Connecteur: fiches F
Atténuation: 10.5 dB typ.
Largeur de bande: 5 - 2'400 MHz
Découplage interne: > 22 dB
Passage DC
Compatible digital

Tu as aussi le VISOSAT que tu trouve a 5€ ici:
http://www.2galli.fr/boutique/fiche_pro ... _fr&num=71
