Fréquences AF de la fonction RDS

[Palo]

[...]

Le code PI est un code hexadécimal unique au monde pour la fonction RDS que le CSA attribue à chaque station.

F201 = France Inter, les radios Outre-Mer 1ère, mais aussi NRK P1, première radio publique Norvégienne
F202 = France Culture & NRK P2
F203 = France Musique & NRK P3

Aussi quelques radios de Bosnie-Herzégovine par ci par là, entre autres

[julien74]

Je ne savais pas merci de me l'apprendre mais ça reste quand même des cas exceptionnels?

[Palo]

Ca dépend à partir de quel seuil tu places l'exceptionnalité de la chose...

2201 = Alger Chaîne 1 & RTÉ Radio 1
2202 = Alger Chaîne 2 & RTÉ Radio 2
2203 = Alger Chaîne 3 & RTÉ Lyric FM

8201 = NPO Radio 1 & RDP Antena 1
8202 = NPO Radio 2 & RDP Antena 2
8203 = NPO 3FM & Rádio Comercial

etc...

[Franck Morin]

Julien,
mon problème est que l'antenne que j'utilise est une antenne bâton téléscopique et sur les radios "faibles" (chez moi en intérieur), le RDS n'accroche pas toujours, même quand le son est très clair.
Par ailleurs j'ai l'impression que le logiciel RDS Spy tronque les fréquences AF après une certaine longueur. Pour RMC il me dit qu'il y en a 25 or il tronque au 24eme.
Quand il y a 3 points, ce n'est pas complet.

voici déjà ce que j'ai pu récupérer jusque là pour Paris:

F204 [ F I P ] 105.1 : pas d'AF.

F201 [ INTER ] #25, 87.8 MHz, 87.6 MHz, 88.1 MHz, 103.7 MHz, 106.5 MHz, 94.4 MHz, 94.6 MHz, 88.5 MHz, 91.0 MHz, 96.6 MHz, 96.8 MHz, 93.0 MHz, 94.2 MHz, 91.1 MHz, 91.5 MHz, 94.7 MHz, 94.9 MHz, 95.4 MHz, 95.5 MHz, 99.2 MHz, 102.9 MHz, 95.0 MHz, 95.3 MHz, 96.3 MHz, 96.5...

FE10 [ R F I ] 89.0 : Aucun AF

F220 [ NRJ ] #16, 100.3 MHz, 100.0 MHz, 100.1 MHz, 96.4 MHz, 97.7 MHz, 103.3 MHz, 106.6 MHz, 101.7 MHz, 103.0 MHz, 106.9 MHz, (Filler), 89.2 MHz, 90.2 MHz, 100.4 MHz, 100.5 MHz, 90.8 MHz, 92.2 MHz

F217 [ FUN ] #21, 101.9 MHz, 91.9 MHz, 96.3 MHz, 101.8 MHz, 102.2 MHz, 102.5 MHz, 104.9 MHz, 106.2 MHz, 107.0 MHz, 101.1 MHz, 101.7 MHz, 91.0 MHz, 91.8 MHz, 96.4 MHz, 97.2 MHz, 87.6 MHz, 87.9 MHz, 97.7 MHz, 100.6 MHz, 107.2 MHz, 107.4 MHz

F216 [ RMC ] #25, 103.1 MHz, 87.6 MHz, 87.7 MHz, 90.2 MHz, 90.4 MHz, 90.6 MHz, 92.3 MHz, 95.3 MHz, 96.4 MHz, 97.3 MHz, 99.1 MHz, 100.7 MHz, 101.2 MHz, 101.6 MHz, 102.6 MHz, 103.2 MHz, 103.3 MHz, 103.6 MHz, 104.1 MHz, 104.8 MHz, 106.7 MHz, 107.5 MHz, 107.9 MHz, 107....
Edit: en relançant RDS Spy, on trouve que les 2 AF manquants sont 107.2 MHz et 107.3 MHz

F213 [EUROPE 1] #18, 104.7 MHz, 88.4 MHz, 93.0 MHz, 101.9 MHz, 102.2 MHz, 104.6 MHz, 104.8 MHz, 106.4 MHz, 106.5 MHz, 104.9 MHz, 105.9 MHz, 93.2 MHz, 93.3 MHz, 106.9 MHz, (Filler), 94.5 MHz, 99.4 MHz, 102.5 MHz, 104.5 MHz

F206 [ INFO ] #15, 105.5 MHz, 104.5 MHz, 105.2 MHz, 105.9 MHz, 106.2 MHz, 106.3 MHz, 106.5 MHz, 106.7 MHz, 106.8 MHz, 89.3 MHz, 90.1 MHz, 105.3 MHz, 105.6 MHz, 105.7 MHz, 105.8 MHz

F20A [ BLEU ] #5, 107.1 MHz, 92.7 MHz, 97.3 MHz, 101.4 MHz, 103.3 MHz

F215 [ RTL2 ] #24, 105.9 MHz, 98.9 MHz, 99.3 MHz, 105.1 MHz, 105.3 MHz, 106.9 MHz, (Filler), 89.2 MHz, 90.1 MHz, 96.6 MHz, 97.3 MHz, 106.0 MHz, 106.1 MHz, 98.2 MHz, 98.3 MHz, 88.2 MHz, 89.1 MHz, 101.3 MHz, 103.2 MHz, 92.2 MHz, 92.4 MHz, 94.4 MHz, 95.9 MHz, 97.4 MHz,...
Edit: en relançant RDS Spy, on trouve l'AF manquant : 98.0 MHz

F212 [ RFM ] #17, 103.9 MHz, 101.7 MHz, 102.4 MHz, 93.6 MHz, 94.3 MHz, 102.6 MHz, 103.8 MHz, 104.1 MHz, 106.2 MHz, 107.0 MHz, 107.4 MHz, 95.7 MHz, 97.3 MHz, 99.8 MHz, 101.6 MHz, 91.3 MHz, 93.3 MHz

F211 [ RTL ] #24, 104.3 MHz, 104.0 MHz, 104.1 MHz, 104.2 MHz, 104.4 MHz, 104.5 MHz, 105.0 MHz, 106.0 MHz, (Filler), 92.1 MHz, 93.1 MHz, 93.2 MHz, 94.3 MHz, 95.3 MHz, 95.4 MHz, 98.5 MHz, 98.9 MHz, 99.8 MHz, 100.8 MHz, 101.2 MHz, 102.0 MHz, 103.6 MHz, 103.9 MHz, 97.1...

selon ce que j'avais pu voir il y a 2 ans, il me manquerait encore Orient, Virgin, Skyrock, Culture, Musique, Mouv, OuiFM, Cherie, Nostalgie, MFM, Rire et Chanson, BFMB et FG.

[julien74]

Mais pour la France il n'y a que la NRK 1, 2 et 3 qui ont un code PI en commun avec les radios françaises?
Ou bien d'autres radios françaises ont un code PI identique avec celui d'une radio étrangère?

Merci beaucoup Franck, c'est déjà génial ce que tu as trouvé

[alain-radio]

Bonjour,

Merci à Julien74 et tous les autres qui ont collaboré aux explications concernant ces fréquences intermédiaires (AF)

Je signale une fois de plus que le site fmscan.org est une aide précieuse à la découverte de ces codes PI. S'il ne cite pas directement les fréquences on les retrouve en repérant dans le liste toutes les radios captables du même nom. Comme le site n'est pas avare en radios trouvées (il indique aussi celles qu'il est difficile voire quasi impossibles à capter) il trouve pour un même lieu plusieurs radios du même nom à recevoir. Pour découvrir le code PI il faut aller tout au bout de la ligne à l'avant dernier poste et cliquer.
Exemple sélectionner "Paris" choisir EVASION il donne systématiquement le RDS code PI AF35

[Franck Morin]

encore quelques fréquences parisiennes:

F227 [ BFM ] #3, 96.4 MHz, 89.7 MHz, 97.8 MHz

F226 [RIRE & ] #14, 97.4 MHz, 96.2 MHz, 97.3 MHz, 87.6 MHz, 88.7 MHz, 88.7 MHz, 91.4 MHz, 92.0 MHz, 92.1 MHz, 94.4 MHz, 95.4 MHz, 107.3 MHz, (Filler), 103.3 MHz, 104.4 MHz

F203 [MUSIQUE] #24, 91.7 MHz, 88.3 MHz, 88.4 MHz, 89.2 MHz, 89.3 MHz, 89.6 MHz, 89.7 MHz, 90.7 MHz, 91.0 MHz, 91.4 MHz, 91.5 MHz, 91.6 MHz, 91.9 MHz, 92.2 MHz, 92.9 MHz, 93.0 MHz, 93.8 MHz, 94.1 MHz, 97.0 MHz, 97.1 MHz, 98.3 MHz, 99.4 MHz, 102.0 MHz, 107.4 MHz, (Filler)

France Culture contrairement aux autres, utilise l'AF method B, où ça fonctionne par paires de fréquences, et donc ça dépasse largement le buffer de RDS Spy. j'ai fait 2 recherches.
F202 [ CULTURE] [#25, 93.5 MHz] 93.5 MHz, 95.8 MHz; 93.5 MHz, 97.9 MHz; 93.5 MHz, 98.8 MHz; 93.3 MHz, 93.5 MHz; 92.3 MHz, 93.5 MHz; 92.4 MHz, 93.5 MHz; 93.5 MHz, 98.1 MHz; 93.5 MHz, 98.5 MHz; 89.5 MHz, 93.5 MHz; 93.5 MHz, 95.7 MHz; 88.3 MHz, 93.5 MHz; 89.3 MHz, 93.5 M...
[#25, 93.5 MHz] 93.5 MHz, 98.9 MHz; 93.5 MHz, 98.7 MHz; 88.3 MHz, 93.5 MHz; 93.5 MHz, 99.1 MHz; 89.5 MHz, 93.5 MHz; 89.6 MHz, 93.5 MHz; 93.3 MHz, 93.5 MHz; 93.5 MHz, 98.3 MHz; 93.5 MHz, 95.7 MHz; 93.2 MHz, 93.5 MHz; 92.4 MHz, 93.5 MHz; 93.5 MHz, 102.5 ...

F22B [ ORIENT] #5, 94.3 MHz, 100.6 MHz, 106.5 MHz, 90.0 MHz, 91.4 MHz

Il me restera donc à faire : Virgin 103.5, Skyrock 96, Le Mouv 92.1, Oui FM 102.3, Cherie 91.3, Nostalgie 90.4, MFM 102.7 et FG 98.2, mais je ne capte pas le RDS de ces radios actuellement avec mon PC.

[etdu24]

Si ça peu aider j’avais décodé (il y a 1 an, mais ça a pas du changer) les AF de quelques radios sur Bordeaux avec RDS Spy (RTL, RTL2, RMC).

A chaque fois les fréquences annoncées était celles des émetteurs de l'ancienne région Aquitaine et des départements de Charente et de Charente Maritime.

Pour la constitution du code PI (Program Identifier) :

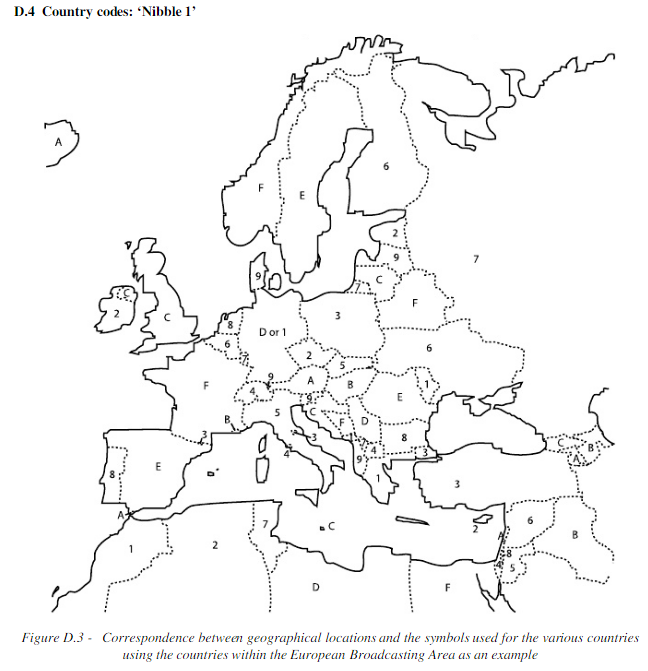

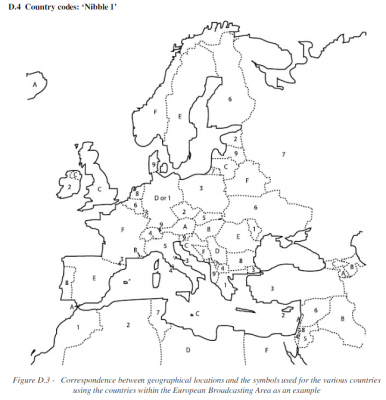

• Le premier caractère définit le Pays (France : F, Belgique : 6, Italie : 5, Royaume-Uni : C, Norvège : F), comme c'est de l’hexadécimal il n'y a que 16 valeurs possibles (et donc forcement a un moment sa reboucle).
• Le deuxième caractère définit la couverture de la station : 1: Internationales, 2 : Nationales, 3 : Temporaires (en France), 4 a F : Régionales (le caractère définit la région), 0 : Locales (Non utilisé en France).
• Les 2 autres caractères sont données par ordre de demande : France Inter ayant été la première radio autorisé en France : 01, F.Culture la deuxième : 02, ...

A noter que certaines locales de France Bleu ont le même code (Par exemple : France Bleu Breizh Izel, France Bleu Berry, France Bleu Cotentin, France Bleu Gironde, France Bleu Pays Basque, France Bleu Bourgogne et France Bleu Drôme Ardèche ont toutes le code F205).

Autre petite bizarrerie, en Belgique, les VivaCité (équivalent de France Bleu) ont 2 codes : 6352 pendant le programme national, un autre code pendant le décrochage régional (1 code par décrochage).

[Franck Morin]

pour info, dans ce document, page 43 l'explication des fréquences alternatives avec les 2 méthodes et page 73 l'explication des country code et autres données du PI.
https://fr.scribd.com/doc/149616367/RDS-Technical-Specification
ce n'est pas la dernière en date, mais elle ne doit pas être trop différente sur ces points.
la dernière est sur le site du RDS forum, mais il faut un mot de passe, c'est payant.

-->

d'autres documents utiles, je ne sais pas ce que ça vaut :
les bases du RDS
un manuel technique pour un encodeur RDS Pira32
Le RDS sur wikipedia
un dossier de T Vignaud sur le RDS

et au passage le moteur de recherche du CSA sur les radios FM, très bien fait si on veut trouver les radios recevables sur une commune particulière ou toutes les fréquences d'un réseau de radios.

[julien74]

Bonjour,

Quel bonheur ces listes de fréquences AF de Paris, merci Franck

Pour France Info le 105.9 correspond aussi à Charleville (Sury) plus près que Nancy, il y a aussi Cholet.
Pour le 106.3 je pense que c'est surtout pour Pont Audemer puis éventuellement Verdun.
Pour le 106.5 c'est sans doute pour Boulogne sur Mer en 1er lieu puis Dunkerque et éventuellement Epinal.
Pour le 106.2 ils ont fait exprès de le laisser pour Maubeuge car dans la liste AF on retrouve le 105.2 de Lille c'est donc une volonté délibérée de mettre les fréquences du Nord dans la liste AF de France Info sur la Tour Eiffel.

France Info émet en majorité sur la partie Nord de la France sur le 105.5 ce qui fait que l'on retrouve dans cette liste AF les quelques émetteurs n'émettant pas sur le 105.5, par exemple depuis Paris jusqu'à Nantes France Info se trouve sur le 105.5 tout le long du parcours et en arrivant à Cholet ça commute sur le 105.9.

Un truc qui me fait plaisir dans la liste AF c'est de voir les fréquences lointaines comme par exemple la fréquence de France Inter 95.3 qui correspond à Troyes (et Nevers), il est souvent dit que Troyes est à 1h30 de Paris par la route.
Je retrouve cette fréquence 95.3 dans la liste AF de l'émetteur FM de France Inter sur l'émetteur principal de Gex dans l'Ain, de l'émetteur principal de Champagnole Le Bulay dans le Jura et du réémetteur de Pontarlier dans le Doubs (qui est sans doute un repiquage FM de l'émetteur de Besançon Montfaucon dans le Doubs également).

- Pour NRJ 100.3 on retrouve les fréquences d'IDF mais aussi de Picardie, de Normandie, du Loiret et d'Eure et Loir.
- Pour FUN 101.9 on retrouve les fréquences d'IDF mais aussi de Picardie, de Normandie, du Loiret et d'Eure et Loir mais aussi de la Marne, de Sens et de Blois.
- Pour RMC 103.1 on retrouve les fréquences d'IDF mais aussi de Picardie, de Normandie, du Loiret et d'Eure et Loir, de la Marne mais aussi le 90.2 (Porto Vecchio? à moins que ce soit une ancienne fréquence de RMC dans la région?), Cosne dans la Nièvre, Troyes, Auxerre, Blois/Tours.
- Pour Europe 1 104.7 on retrouve les fréquences d'IDF mais aussi de Picardie, de Normandie, du Loiret et d'Eure et Loir, de la Marne.
- Pour RTL 2 105.9 comme la radio n'a pas autant de fréquences FM que NRJ, RTL, etc... on retrouve dans la liste AF les fréquences d'IDF mais aussi de Picardie, de Normandie, du Loiret et d'Eure et Loir mais aussi la fréquence de Tours, Lille, Béthune, Loches, Vendôme, Vierzon, Arras, Cambrai, Sens.
- Pour RFM 103.9 on retrouve les fréquences d'IDF mais aussi de Picardie, de Normandie, du Loiret et d'Eure et Loir, de la Marne mais aussi la fréquence de St Calais et du Mans dans la Sarthe, Auxerre, Romilly et Troyes dans l'Aube, Boulogne sur Mer et Cambrai.
