Installation d'une antenne - 81 Pic de Nore

[Ln4]

Bonjour à tous,

Suite à l'achat d'une maison à Saint-Sulpice (81370), je me penche sur l'installation d'une antenne, sachant que le précédent propriétaire n'en avait jamais installé. Je me pose donc quelques questions :
-Quel type d'antenne ? Dans le quartier, la majorité des maisons ont des trinappes qui pointent sur le pic de Nore.
-Avec ou sans amplificateur ? Et si oui, intérieur ou extérieur ?
-Est-il possible de l'installer dans les combles (combles perdus, toiture en tuiles) ?

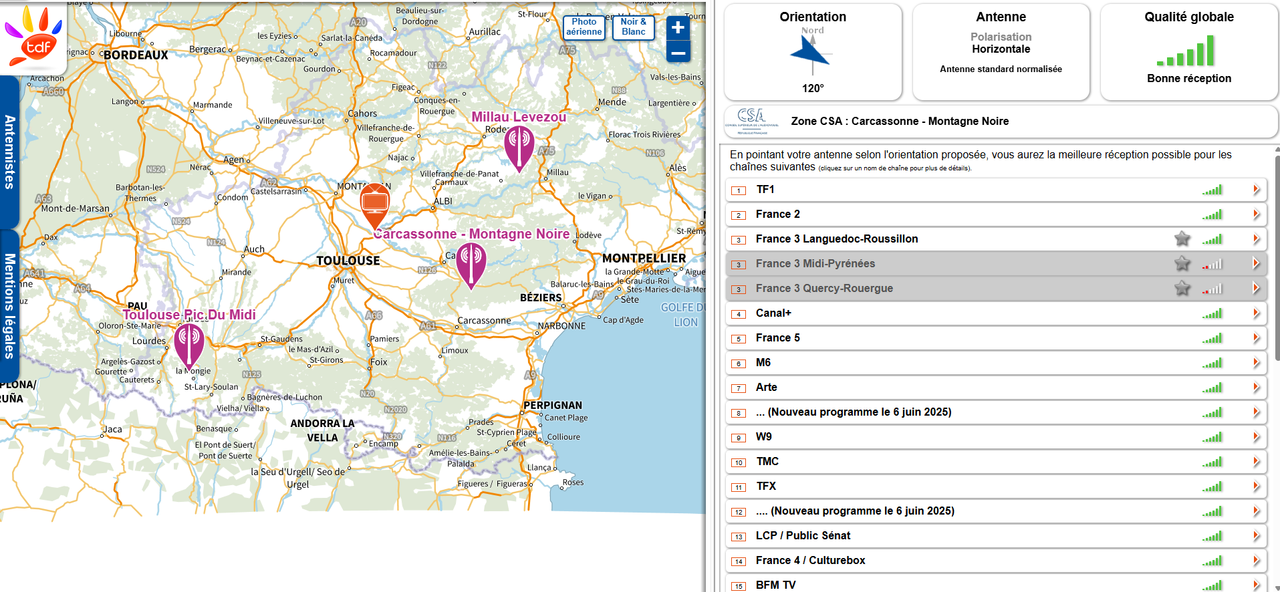

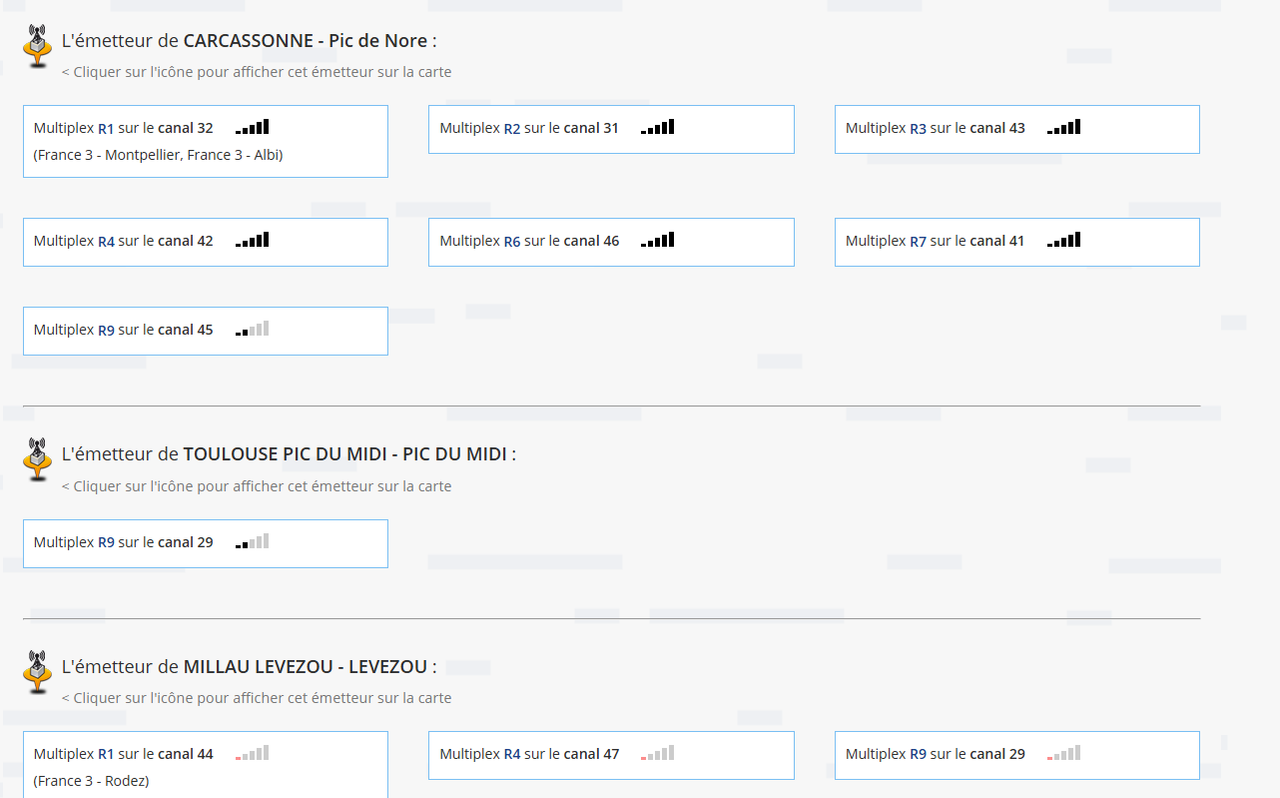

Je me situe à 75km de l'émetteur du pic de Nore et voici quelques éléments de réception :



Merci à tous pour votre aide !

Louis

[kiki37]

Bonjour Ln4 et bienvenue sur le forum

-Avec ou sans amplificateur ?

Tout dépend de la puissance du signal reçu et du nombre de téléviseurs que tu veux alimenter

Et si oui, intérieur ou extérieur ?
-Est-il possible de l'installer dans les combles (combles perdus, toiture en tuiles) ?

Dans les combles les ondes sont stratifiées et certains multiplex peuvent être moins bien reçus que d'autres.

-Quel type d'antenne ? Dans le quartier, la majorité des maisons ont des trinappes qui pointent sur le pic de Nore.

Je ne sais pas dans quel quartier tu es, mais j'y ai vu des antennes dièdre https://www.google.com/maps/@43.7608739,1.687904,3a,15y,52.47h,99.01t/data=!3m7!1e1!3m5!1sQjdMBF4NWIlFeeCFoO-7Kg!2e0!6shttps:%2F%2Fstreetviewpixels-pa.googleapis.com%2Fv1%2Fthumbnail%3Fcb_client%3Dmaps_sv.tactile%26w%3D900%26h%3D600%26pitch%3D-9.014051359153328%26panoid%3DQjdMBF4NWIlFeeCFoO-7Kg%26yaw%3D52.47302685544266!7i16384!8i8192?hl=fr&entry=ttu&g_ep=EgoyMDI1MDMxOS4yIKXMDSoJLDEwMjExNDU1SAFQAw%3D%3D

Peux tu nous poster une photo de l'antenne de voisins ou nous préciser ton quartier ou une rue (sans pour autant publier ton adresse )

[Ln4]

Merci pour la réponse ! Je ne compte installer qu'une seule TV, sachant qu'il y a dejà un répartiteur avec 4 sorties d'installé dans le tableau électrique mais qui est non câblé et que je câblerai uniquement vers la prise du salon.

Voici les antennes typiques que l'on trouve dans le quartier : https://maps.app.goo.gl/Pn6o7ygoJ5Wi2DzA8

Est-ce que ces antennes sont plus performantes que les dièdres ? Les dièdres ont l'air de se trouver sur les maisons plus anciennes. Ou bien est-ce la nouvelle mode ?

Louis

[kiki37]

Les antennes dièdres sont une vieille technologie qui a fait ses preuves

Les antennes tri-nappes sont apparues avec la TNT .

• astuce commerciale
• effet de mode

En théorie, elles permettraient d'additionner des flux différents

ATTENTION : il y a un pylône de téléphonie mobile dans ton coin https://www.google.fr/maps/@43.7731212,1.679521,3a,22.1y,20.87h,96.91t/data=!3m7!1e1!3m5!1sjgSnly_Itkj3W8cPg8eHpg!2e0!6shttps:%2F%2Fstreetviewpixels-pa.googleapis.com%2Fv1%2Fthumbnail%3Fcb_client%3Dmaps_sv.tactile%26w%3D900%26h%3D600%26pitch%3D-6.9070024213590955%26panoid%3DjgSnly_Itkj3W8cPg8eHpg%26yaw%3D20.870585496567173!7i16384!8i8192?entry=ttu&g_ep=EgoyMDI1MDMxOS4yIKXMDSoJLDEwMjExNDU1SAFQAw%3D%3D
Il faut vérifier qu'il ne brouille pas la réception https://www.cartoradio.fr/#/
Il y en a un dans la bande 700/800 MHz

CARCASSONNE - PIC DE NORE
Caractéristiques techniques des multiplex :
R2: 31H 28kW (TDF). 554 MHz
R1: 32H 50kW (TDF). 562 MHz
R7: 41H 50kW (TDF). 634 MHz
R4: 42H 50kW (TDF). 642 MHz
R3: 43H 50kW (TDF). 650 MHz
R9: 45H 13kW (TDF). 666 MHz
R6: 46H 50kW (TDF). 674 MHz

Il faudra prendre une antenne avec un "filtre 4G"

[Ln4]

Effectivement il y a un pylône pour la 4G/5G, donc ca signifie que je devrai installer un filtre 4G/5G ?

En terme d'antennes, tu aurais des conseils ? Je me doute que celles de BricoMerlin ne sont pas les meilleures !

[kiki37]

Relis mon ost précédent, j'ai modifié pendant que tu postais

En terme d'antennes, tu aurais des conseils ? Je me doute que celles de BricoMerlin ne sont pas les meilleures !

Oui il faut éviter les antennes des GSB sauf à prendre une marque connue et réputée
https://www.2galli.fr/antennes-uhf-c102x3878167
https://geosat.fr/c/reception-tnt/antennes-tnt-lte

[Ln4]

Merci pour les références

J'ai un peu regardé mais quelque chose m'échappe, je vois de partout que les dièdres ont plus de directivité mais toutes celles que je vois ont des gains inférieurs à des trinappes

Au doigt mouillé, sachant qu'il n'y a pas d'obstacle énorme entre chez moi et l'émetteur (juste 75km), est-ce qu'il y a une technique pour savoir si un gain de 15dBi me permettra sans ampli d'avoir un bon signal ?

Les antennes "modernes" ont l'air d'avoir plus d'éléments en plastique que les anciennes, en terme de longevité est-ce que ca ne pose pas problème ? Je ne veux pas monter tous les ans sur mon toit pour changer d'antenne

[kiki37]

Il ne faut pas trop se focaliser à comparer les gains : ce sont ceux donnés par les constructeurs ...
Pour ma part, je n'ai pas d'expérience avec les antennes tri-nappes : elles n'existaient pas quand j'étais en exercice
Quant au plastique... tout dépend de la qualité de la fabrication : éviter les "no name" de bas de gamme .

[marceljack]

Merci pour les références
J'ai un peu regardé mais quelque chose m'échappe, je vois de partout que les dièdres ont plus de directivité mais toutes celles que je vois ont des gains inférieurs à des trinappes

Il y a plusieurs aspects à la directivité, notamment l'angle d'ouverture avant, d'autant plus étroit qu'il y a de nombreux directeurs, et le rapport avant/arrière, principalement lié à la structure du réflecteur.
Une antenne dièdre pourra avoir un très bon rapport avant/arrière mais aura certainement une plus grande ouverture avant qu'une Yagi à nombreux directeurs.
Pour choisir la mieux adaptée à la situation il faut connaître les contraintes locales (signaux perturbateurs, échos ...).

Au doigt mouillé, sachant qu'il n'y a pas d'obstacle énorme entre chez moi et l'émetteur (juste 75km), est-ce qu'il y a une technique pour savoir si un gain de 15dBi me permettra sans ampli d'avoir un bon signal ?

Pas d'obstacle énorme, est-ce que ça veut dire en vue directe ? S'il y a une foret dense sur le chemin, cela peut créer une atténuation importante.
Je pense qu'il faut essayer ce que ça donne sans préampli et ajouter un préampli si c'est trop juste. Demander aux voisins peut aider.

Les antennes "modernes" ont l'air d'avoir plus d'éléments en plastique que les anciennes, en terme de longévité est-ce que ça ne pose pas problème ? Je ne veux pas monter tous les ans sur mon toit pour changer d'antenne

Les antennes Yagi traditionnelles avaient des directeurs demi-onde d'une seule pièce alors que les antennes plus récentes avec directeurs pleine onde en X sont en deux parties avec une pièce plastique centrale.
Les antennes de marque utilisent généralement du plastique de bonne qualité qui ne vieillit pas trop vite aux intempéries, ce n'est pas forcément la même chose pour certaines antennes d'entrée de gamme.

[Ln4]

En regardant les antennes chez un fournisseur à Toulouse, j'ai remarqué que les trinappes étaient bien souvent plus courtes que les Yagi pour des performances quasi équivalentes sur le papier : sachant que j'aurais souhaité testé d'installer mon antenne dans les combles, vous pensez que ça passe une Yagi genre la Lambda 14 LTE qui m'a l'air bien renommée : https://mondialelectronic.fr/fr/antenne-tv-exterieure/23286-antenne-uhf-fracarro-lambda14-lte-filtre-lte-integre-gain-eleve-16-dbi-470-790-mhz-8016978092345.html

Elle fait quand même 1m77 de long, certains ont déjà testé de l'installer dans les combles ? Ca devrait passer mais pour l'orientation il faudra se faufiler entre la charpente

Les trinappes ont l'air de mesurer autour de 1m de long : https://mondialelectronic.fr/fr/antenne-tv-exterieure/23040-antenne-trinappe-uhf-exterieure-premium-st50-21-48-lte700-gain-17-5-db-3665476014981.html

Bref je suis perdu ! Et le large choix d'antennes ne facilite pas la donne.

D'ailleurs vous savez si l'équivalent du site tnttest qui donnait les niveaux de réception en dBµV est remplacé ?

Merci
