Re: Les sites d'émission des radios.

Messagepar Prunelle » 08 Déc 2024 20:49

Merci Gaël pour ces photos. C'est encore la bonne période pour aller au Mont Rivel car une fois que la neige tombe, je crois que l'accès devient un peu compliqué!
Prunelle
Maître des airs
Maître des airs

Messages: 757
Inscription: 14 Mar 2021 20:08
Localisation: Périgord

Re: Les sites d'émission des radios.

Messagepar Gaël01 » 15 Aoû 2025 23:09

Salut ! :Couc:

Voici des photos des différents sites FM d'Annonay.

Mont Miandon
87.7 ici Drôme Ardèche
92.9 Nostalgie Lyon
97.5 France Inter
98.2 Europe 1
104.1 RMC
https://photos.app.goo.gl/3j3egnixzXebUcTM6.

Ces 5 radios FM diffusent depuis le doublet Itas au milieu du pylône.

C'est bien Nostalgie Lyon qui est diffusé sur 92.9 et pas Nostalgie en passif car je suis tombé sur un décrochage pub local lyonnais.

ici, Nostalgie et Inter ont 200 W, RMC a 300 W et Europe 1 bénéficie d'1 kW. Elle a de loin la meilleure couverture de ce site, car je la reçois jusque sur les hauteurs du Bugey (en alternance avec Nostalgie Mâcon).

RMC est sur ce site depuis 2017. Auparavant, elle était sur le site Towercast de Montbard (où sont aujourd'hui Chérie FM 95.5 et RFM 102.8).

Avant 2011, Europe 1 émettait sur 102.8 et RMC sur 98.2.

En DAB+, ce site diffuse le 9A de Valence Étendu avec une PAR de 1,5 kW.

Le paysage : https://photos.app.goo.gl/zR8djCWCjPotb7XFA.

51, chemin de la Convalescence
93.8 Radio Espérance
https://photos.app.goo.gl/rASVmAMKqpkVc37A9.

C'est l'un des 6 émetteurs auto-gérés de la station catholique stéphanoise (avec Bourg-Argental, Vienne, Roanne, Charolles et Le Creusot) sur ses 17 fréquences.

Implanté sur le toit de la Maison de Retraite Saint-Joseph, ce site très simpliste n'est composé que d'un mât avec un dipôle et une parabole.

2, rue de l'Hôtel-de-Ville
106.6 Radio d'ici
https://photos.app.goo.gl/TTM6XVhFpLtDdieD7.

Lors de ma venue sur Annonay, Radio d'ici diffusait une porteuse :( (pareil sur le 105.7 de Saint-Julien-Molin-Molette).

Le RDS se compose d'un PS indiquant [R._D'ICI], d'un PTY "Culture" et d'un RT "Radio d'ici : Radio Pilatoise / Nord Ardeche".

Bramefan
93.3 Fun Radio
https://photos.app.goo.gl/vjV5ayxThcBpJVz87.

Diffusant depuis le réémetteur TNT à destination du centre annonéen, le 93.3 n'a pas une forte puissance (200 W) à cause de son assignation avec Lyon.

Je n'ai pas osé le prendre de plus près pour la bonne et simple raison qu'il se trouve dans une propriété privée. Vous pouvez constater sur StreetView : https://maps.app.goo.gl/wLmiTgUn9TUyEqoa6.


En bonus, je suis retourné voir le site de l'Olme, qui diffuse Skyrock (96.3, 1 kW), principalement pour Roussillon (il est bien reçu mais pas aussi bien que les autres sur Annonay), et les métropolitains (M1 sur le 7A, M2 sur le 7B, PAR de 2,6 kW).

https://photos.app.goo.gl/B2rhPiQUGiYQ7K9H9.
Gaël01
Hippo
Hippo

Messages: 4086
Inscription: 25 Oct 2016 15:51
Localisation: Bourg-en-Bresse

Re: Les sites d'émission des radios.

Messagepar nono 63 » 16 Aoû 2025 00:48

Merci Gaël pour tes nombreuses photos de tous ces sites d'Annonay . [icon_e_top.gif]
TNT sur le puy-de-Dôme et le puy St Romain en SFN .
TV d'Orange par la fibre .
TNTSat également !
DAB+ : Clermont Local & Etendu + Métro 1 & 2
Avatar de l’utilisateur
nono 63
Etalon
Etalon

Messages: 2960
Inscription: 16 Déc 2008 12:21
Localisation: Puy-de-Dôme (63)

Re: Les sites d'émission des radios.

Messagepar DABär » 08 Sep 2025 20:09

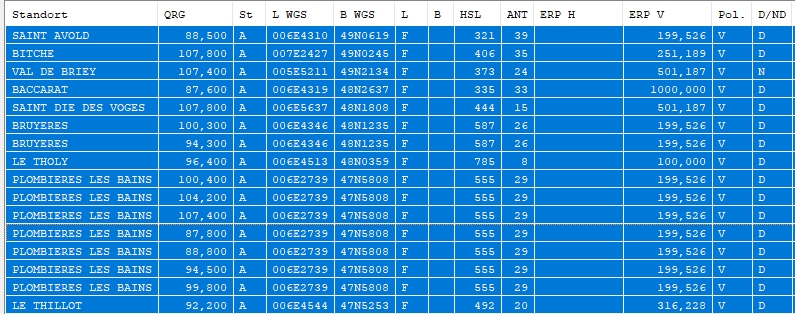

Demandes de coordination actuelles des sites émetteurs FM français proches de la frontière pour les coordonner avec l'Allemagne.
neue Sender in F.jpg
Vu 657 fois
3H-VHF-16-LOG (DAB)
Maximum FM 1 (antenne FM dipôle ronde)
Diamant MR 77 (DAB et FM)
Antenne de toit: "One for All" SV-9355 (TNT)
Balcon: Antennes TNT Log/Per Wittenberg
- SN 20 LTE passif
- WB 345 plus LTE aktif (20dB) UHF/VHF/DAB
RTL-SDR BLOG V.3
SDRplay RSPdx-R2
QIRX 5.0.2
AbracaDABra 4.0.1
DAB-Player 1-0-2-176
Avatar de l’utilisateur
DABär
Coccinelle
Coccinelle

Messages: 133
Inscription: 04 Nov 2023 12:21
Localisation: Friedrichweiler/Sarre

Re: Les sites d'émission des radios.

Messagepar Stephane075 » 18 Sep 2025 18:38

Fin d'un des derniers sites AM, celui de Selestat. Il n'était plus exploité depuis fin 2015.
https://www.dna.fr/economie/2025/09/17/soixante-dix-ans-apres-leur-installation-les-antennes-tdf-ont-ete-demantelees

mise en lien par la modération
Rappel :
Pour une meilleure sécurité, le forum ne transforme plus automatiquement en URL les liens vers d'autres sujet ou sites. Il faut impérativement se servir de la balise URL


Code: Tout sélectionner
[url]votre lien [/url]
Stephane075
Coccinelle
Coccinelle

Messages: 55
Inscription: 13 Sep 2019 16:48

Re: Les sites d'émission des radios.

Messagepar Gaël01 » 19 Sep 2025 20:18

Salut ! :Couc:

Voici des photos du site de diffusion FM de Luzy, situé au lieu-dit "La Montée". Il se trouve à l'ouest de ce village nivernais de 2 000 habitants situé à la frontière de la Saône-et-Loire.

Il diffuse 3 radios locales (1 A et 2 B) avec une PAR de 300 W :
:arrow: 90.1 FDL
:arrow: 99.1 Fusion FM
:arrow: 101.1 Plein Cœur

https://photos.app.goo.gl/Ynh4seRLYvdN74Ls8.

Conformément aux hauteurs d'émission, le dipôle sommital diffuse Fusion FM (qui en réalité est une reprise du 94.7 de Gueugnon) et celui en bas se charge de FDL et Plein Cœur (dont le 101.1 reprend le 106.0 d'Autun).

J'ai constaté que ces 3 stations sont reçues jusqu'au Creusot et à Montceau-les-Mines. Fusion FM a une couverture un peu plus grande que les 2 autres.

C'est la 2ème fréquence pour FDL, radio associative originaire de Saint-Honoré-les-Bains, dont ses studios sont à Luzy depuis 2017.

Côté RDS, FDL affiche [_F.D.L__] avec en RT "FDL FREQUENCE DES LOISIRS - WWW.FDLRADIO.FR". Fusion FM affiche logiquement le même RDS que sur le 94.7 : [_FUSION_] avec un RT dynamique. Plein Cœur n'a pas de RT, comme à Autun.


En bonus, je suis retourné au site TDF de la Chagnère à Buxy, qui diffuse désormais 4 radios FM pour Chalon-sur-Saône.

:arrow: 91.1 Tonic Radio
:arrow: 94.8 RMC
:arrow: 97.8 Europe 2 Bourgogne
:arrow: 106.7 Europe 1

https://photos.app.goo.gl/vRnsKPN4SUMFjTGn8.

Toutes les 4 ont 1 kW.

Il y avait jusqu'en 2022 NRJ (91.9) et Chérie FM Saône-et-Loire (102.4). L'année suivante, FB Bourgogne (103.1), Franceinfo: (105.0) et un peu plus tard Skyrock (107.1) les ont rejoints.

Conformément aux hauteurs d'émission, Tonic Radio diffuse depuis le "double" dipôle panneau le plus bas sur le pylône, sans doute pour protéger le feu 91.2 de RTS Première La Dôle. RMC émet depuis le dipôle panneau en haut à cause des contraintes vers l'ouest (Fusion FM Gueugnon sur 94.7). Europe 2 et Europe 1 émettent depuis le doublet Itas sommital.

La couverture de ces 4 stations est vraiment bonne, puisqu'elle couvre toute la plaine de la Bresse, entre la Saône-et-Loire, le Jura et l'Ain.
Gaël01
Hippo
Hippo

Messages: 4086
Inscription: 25 Oct 2016 15:51
Localisation: Bourg-en-Bresse

Re: Les sites d'émission des radios.

Messagepar Prunelle » 20 Sep 2025 07:12

Gaël01 a écrit:Conformément aux hauteurs d'émission, le dipôle sommital diffuse Fusion FM (qui en réalité est une reprise du 94.7 de Gueugnon) et celui en bas se charge de FDL et Plein Cœur (dont le 101.1 reprend le 106.0 d'Autun).


Bonjour Gaël,
Pour Plein Coeur, tu es certain que le 101.1 reprend le 106.0?
Dans le bandscan que tu as posté, et visiblement réalisé à proximité du site de diffusion de Luzy, le 106.0 n'est absolument pas reçu (comme les autres radios d'Autun) contrairement au 94.7 de Fusion FM.
Pour FDL, serait-ce une reprise du 100.4 (St Honoré les Bains) ou bien une alimentation depuis le studio situé à Luzy?
Prunelle
Maître des airs
Maître des airs

Messages: 757
Inscription: 14 Mar 2021 20:08
Localisation: Périgord

Re: Les sites d'émission des radios.

Messagepar Gaël01 » 20 Sep 2025 10:45

Salut ! :Couc:

A vrai dire, ce n'est pas parce que je ne capte pas le 106.0 au pied du site sur un modeste autoradio qu'il n'est pas reçu sur le site. En plus de celle servant pour Fusion FM orientée vers le sud-est (qui est accrochée sur une sorte de fixation murale pour parabole 60 cm), il y a celle qui se trouve en dessous du dipôle de FDL/Plein Cœur et qui est orientée vers le nord-est.

Je n'étais pas non plus garé au pied du site mais légèrement en retrait de celui-ci avec une forêt derrière moi (où se trouve le site), en direction d'Autun.
Gaël01
Hippo
Hippo

Messages: 4086
Inscription: 25 Oct 2016 15:51
Localisation: Bourg-en-Bresse

Re: Les sites d'émission des radios.

Messagepar Prunelle » 20 Sep 2025 11:59

Ok je comprends. Dans le bandscan, le 106.1 de Bac FM était bien reçu ce qui rendait pour moi impossible la reprise du 106.0.
Mais le site de diffusion étant situé plus haut, le 106.0 doit bien y passer, ce qui est confirmé par l'antenne orientée vers le nord-est et donc vers Autun..
Pour FDL, les 2 fréquences sont synchros?
Prunelle
Maître des airs
Maître des airs

Messages: 757
Inscription: 14 Mar 2021 20:08
Localisation: Périgord

Re: Les sites d'émission des radios.

Messagepar Gaël01 » 23 Sep 2025 00:36

Pour te dire, au sommet du Mont Saint-Vincent, où je me suis rendu après Luzy, je captais mieux sur le 95.9 Fusion FM Puy Saint-Ambroise que France Inter Dijon Nuits-Saint-Georges. Or, le site TDF juste derrière moi diffuse une reprise tuner du 95.9 d'Inter pour le 93.0.

Comme quoi, une modeste antenne de toit (sur une modeste voiture comme la mienne qui plus est) ou bien une antenne télescopique de poste portable au sol ne font pas le poids contre une antenne directive fixée sur un pylône de 40 ou 100 m ! :D
Gaël01
Hippo
Hippo

Messages: 4086
Inscription: 25 Oct 2016 15:51
Localisation: Bourg-en-Bresse
