les TII, Transmitter Identification Information

[la colle]

Oui mais la TR 101496, n'est plus d'actualité voir plus maintenue, la EN300401 v2.1.1 est largement plus récente. TR précise également un rayon de 200km ou le même TII ne doit pas être réutilisé. Mais la TR est totalement obsolète sur ce point.

Concernant UK, au contraire les TII sont identiques pour des sites identiques ou bien quasi identiques : http://www.wohnort.org/dab/uktii.html
D'ailleurs le chapitre 14.8.0 de la EN300401 v2.1.1 a supprimé la référence à un MFN en ne laissant plus que la référence à un SFN.

[Paddy]

Bonjour à tous.
Est-il possible que les codes TII ne soient pas correctement émis par le diffuseur ?
Je m'explique. Pour Perpignan étendu, les codes sont normalement :
10-01: Ille Sur Têt (Força Real)
10-02 : Prades (Villefranche de Conflent Belloc)
10-10 : Perpignan (Cabestany)

Chez moi (secteur Lézignan Corbières), il est extrêmement improbable que je reçoive principalement Cabestany. Ce serait contraire à toutes les simulations de couverture, à toute logique au vu du relief qui me sépare des émetteurs et aux constatations faites en FM. En revanche il est assez normal que je reçoive Força Real.

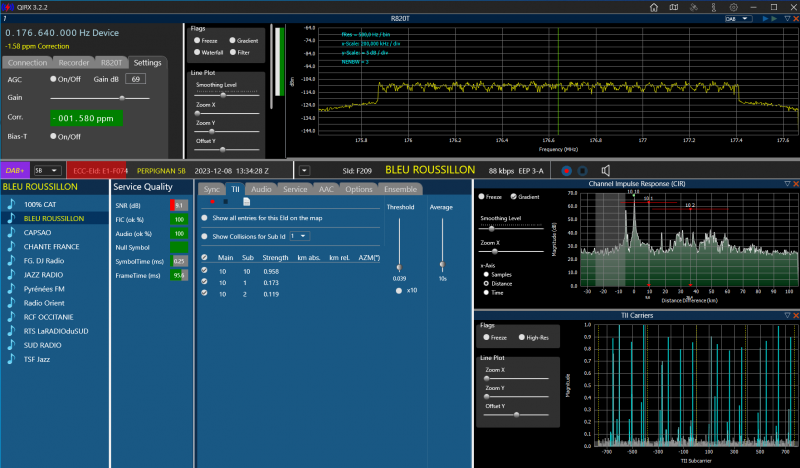

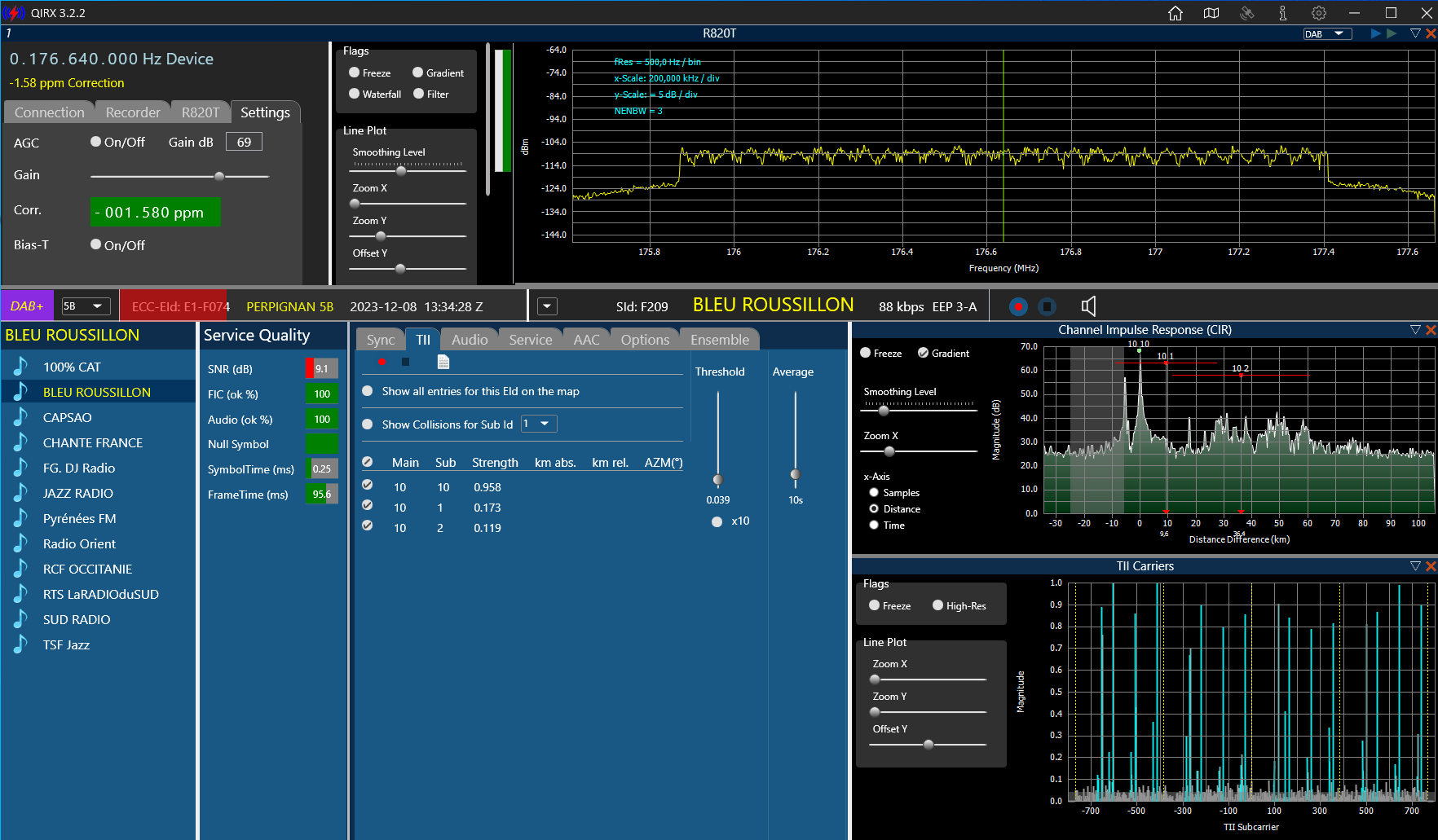

Or, avec une antenne sur le toit de ma maison, QIRX indique que je reçois beaucoup plus fort le 10-10. Et si j’interprète bien QIRX, il semble que le 10-10 arrive avant le 10-01 (voir pièce jointe). Pourtant je suis plus près de Força Real que de Cabestany d'après Google Earth
Est-ce que j'ai raison de penser que les TII ont été inversés ?

Merci pour votre aide !

[Franck Morin]

Bonjour,
Villefranche-de-Conflent est à 3kW, les autres sont à 4 kW.
en général les TII X-10 sont sur l’émetteur le plus puissant et les numéros sub-Id partant de 1 sont sur les moins puissants.
mais là comme Cabestany et Força Real ont la même puissance, il se peut en effet qu'ils aient inversé les TII par rapport à la liste de l'ARCOM.
Ceci dit, avec les échos, parfois on a des surprises.
Et en regardant une carte, entre Lézignan-Corbières et ces 3 émetteurs, la différence de distance ne se joue pas à grand chose.
Donc si ça se trouve c'est bien Cabestany que tu reçois le plus fort.
Par ailleurs on n'est pas sûrs que ces 3 sites émettent déjà à la puissance nominale donnée par le journal officiel.

[Paddy]

Merci Franck pour ces éléments. C'était plus de la curiosité qu'autre chose, mais si j'ai l'occasion de tester à un endroit où le doute n'est pas permis (au pied de la montagne de Força Real et masqué de Cabestany, par exemple), je regarderai ce que ça donne.
Bon week-end.

[Franck Morin]

Bonjour,

comme dit par ailleurs, l'Arcom vient de publier un an après la liste réactualisée des émetteurs avec leurs TII associés.
on peut retrouver le fichier ici : sites-DAB-TII-v0.30-utf8.csv

Les TII par émetteur ont été mis à jour dans le post récapitulatif.

c'est l'occasion de mentionner les erreurs (doublons) qu'on trouve dans ce fichier, sachant que les TII doivent être uniques par plaque SFN


bloc 5C - Limoges_étendu_1 - Bellac 8 / 2 - lieudit Le Gui Noir
bloc 5C - Limoges_étendu_1 - Brive-la-Gaillarde 8 / 2 - Roc de Mioule

bloc 10B - métropole_métropolitain_1 - Mazeray 21 / 2 - les Hautes Brousses - chez Caillon
bloc 10B - métropole_métropolitain_1 - Rochefort 21 / 2 - Béligon-les Quatre Ânes, 4, route du Breuil

bloc 11D - métropole_métropolitain_1 - Œting 4 / 1 - lieudit le Kelsberg
bloc 11D - métropole_métropolitain_1 - Sélestat 4 / 1 - rue de la Scheer, ZI nord Westrich

bloc 11D - métropole_métropolitain_1 - Moulainville 13 / 5 - tour DVRN - le rond bois
bloc 11D - métropole_métropolitain_1 - Valmont 13 / 5 - Auf dem Wenheckerhof

bloc 5B - métropole_métropolitain_1 - Semoussac 7 / 3 - lieudit Cellerit
bloc 5B - métropole_métropolitain_1 - Saugnacq-et-Muret 7 / 3 - lieudit Locbièilh

bloc 6C - métropole_métropolitain_1 - Guérin 4 / 1 - lieudit Renard
bloc 6C - métropole_métropolitain_1 - Montauban 4 / 1 - lieudit signal du Fau - Claux de Vetris

bloc 6C - métropole_métropolitain_1 - Toulouse 4 / 4 - chemin Pech David
bloc 6C - métropole_métropolitain_1 - Port-Sainte-Marie 4 / 4 - lieudit Saint-Julien

bloc 6C - métropole_métropolitain_1 - Puiseux-le-Hauberger 11 / 4 - Lalleyriat-la Roche
bloc 6C - métropole_métropolitain_1 - Sours 11 / 4 - bois d'Arret, route départementale 28

bloc 8B - métropole_métropolitain_1 - Ceton 2 / 1 - Bel Air
bloc 8B - métropole_métropolitain_1 - Changé 2 / 1 - Le Chênot

bloc 8B - métropole_métropolitain_1 - Pornichet 3 / 7 - lieudit la ville ès Blais
bloc 8B - métropole_métropolitain_1 - Beaucouzé 3 / 7 - lieudit le Ronceray

bloc 8B - métropole_métropolitain_1 - Marly 9 / 8 - chemin de Saultain
bloc 8B - métropole_métropolitain_1 - Laucourt 9 / 8 - chemin de Beauvraignes - sole du bois Michel

bloc 8B - métropole_métropolitain_1 - Antran 10 / 2 - station hertzienne d'Antran la Barbotterie
bloc 8B - métropole_métropolitain_1 - Blois 10 / 2 - Érigny, 43, rue Laplace

bloc 8B - métropole_métropolitain_1 - Calais 24 / 2 - résidence les Pélicans, 3, rue Antoine-Bourdelle
bloc 8B - métropole_métropolitain_1 - Dury 24 / 2 - Mont Martin et les Potentes

bloc 8B - métropole_métropolitain_1 - Lefaux 24 / 3 - lieudit le bois de sel chemin du Fayel
bloc 8B - métropole_métropolitain_1 - Bonneuil-les-Eaux 24 / 3 - Bois Griaume

bloc 8B - métropole_métropolitain_1 - Saint-Martin-Boulogne 24 / 8 - bois du Mont Lambert
bloc 8B - métropole_métropolitain_1 - Blendecques 24 / 8 - route D210E2

bloc 8B - métropole_métropolitain_1 - Sainte-Catherine 24 / 10 - lieudit le Chemin Vert
bloc 8B - métropole_métropolitain_1 - Saint-Martin-Boulogne 24 / 10 - bois du Mont Lambert

bloc 9D - métropole_métropolitain_1 - Château-Thierry 3 / 1 - station hertzienne France télécom, 54 route d'Étrépilly
bloc 9D - métropole_métropolitain_1 - Tilloy-et-Bellay 3 / 1 - Nacelle

bloc 9D - métropole_métropolitain_1 - Sainte-Gemme 3 / 4 - Les Terres d'Heurtebise
bloc 9D - métropole_métropolitain_1 - Sainte-Menehould 3 / 4 - château d'eau, La Grange aux Bois

bloc 6B - métropole_métropolitain_2 - Mulhouse 19 / 1 - lieudit Belvédère, 37, rue de la Pépinière
bloc 6B - métropole_métropolitain_2 - They-sous-Montfort 19 / 1 - haut de Vittel

bloc 6B - métropole_métropolitain_2 - Valmont 22 / 5 - Auf dem Wenheckerhof
bloc 6B - métropole_métropolitain_2 - Strasbourg 22 / 5 - 20, place des halles - tour Europe

bloc 7B - métropole_métropolitain_2 - Périgny 5 / 5 - rue Augustin Fresnel
bloc 7B - métropole_métropolitain_2 - Poitiers 5 / 5 - 11 rue de Nimègue

bloc 7B - métropole_métropolitain_2 - Saint-Maixant 12 / 8 - lieudit la Prioulette Vaumont
bloc 7B - métropole_métropolitain_2 - Saintes 12 / 8 - château d'eau de Beaulieu

bloc 8C - métropole_métropolitain_2 - Cambrai 2 / 1 - château d'eau Martin Martine, 47 rue de Vienne
bloc 8C - métropole_métropolitain_2 - Blendecques 2 / 1 - route départementale 210

bloc 8C - métropole_métropolitain_2 - Dunkerque 2 / 2 - Tour de Reuze, 5 rue Fockedey
bloc 8C - métropole_métropolitain_2 - Saint-Quentin 2 / 2 - château d'eau, rue du docteur Cordier

bloc 8C - métropole_métropolitain_2 - Saint-Martin-Boulogne 2 / 3 - Mont Lambert
bloc 8C - métropole_métropolitain_2 - Villeneuve-d'Ascq 2 / 3 - Fort de Mons-en-Barœul, ZA du fort, 65 rue Faidherbe
bloc 8C - métropole_métropolitain_2 - Dury 2 / 3 - chemin rural de Dury

bloc 8C - métropole_métropolitain_2 - Calais 2 / 4 - 246 rue Mollien
bloc 8C - métropole_métropolitain_2 - Bussu 2 / 4 - la Flaque - RN 17

bloc 8C - métropole_métropolitain_2 - Anzin 2 / 6 - boulevard Léo Lagrange
bloc 8C - métropole_métropolitain_2 - Lefaux 2 / 6 - lieu-dit le bois de sel, chemin du Fayel

bloc 8C - métropole_métropolitain_2 - Tours 4 / 2 - 14 chemin du télégraphe
bloc 8C - métropole_métropolitain_2 - Saint-Méloir-des-Ondes 4 / 2 - lieudit la croix de bois, les Bergeons

bloc 8C - métropole_métropolitain_2 - Plérin 4 / 4 - stade Marcel Gouédard château d'eau
bloc 8C - métropole_métropolitain_2 - Cesson-Sévigné 4 / 4 - CCETT, 2 rue du clos Courtel
bloc 8C - métropole_métropolitain_2 - Pornichet 4 / 4 - lieudit la ville ès Blais
bloc 8C - métropole_métropolitain_2 - Antran 4 / 4 - station hertzienne d'Antran la Barbotterie

bloc 8C - métropole_métropolitain_2 - Meudon 5 / 4 - Étoile du pavé Meudon
bloc 8C - métropole_métropolitain_2 - Saint-Hilaire-les-Andrésis 5 / 4 - Lieudit Les Laurents

bloc 8C - métropole_métropolitain_2 - Égreville 5 / 5 - La Marcelle du Bois Liard
bloc 8C - métropole_métropolitain_2 - Pontpoint 5 / 5 - Mont Pagnotte

bloc 8C - métropole_métropolitain_2 - Grez-sur-Loing 5 / 7 - A6 District de Nemours les Vouzelles
bloc 8C - métropole_métropolitain_2 - Margny-lès-Compiègne 5 / 7 - impasse Alexandre Dumas (par la rue des Martelets)

bloc 8C - métropole_métropolitain_2 - Les Alluets-le-Roi 5 / 8 - le chemin de Maule
bloc 8C - métropole_métropolitain_2 - La Ferté-sous-Jouarre 5 / 8 - ZI de la croix de mission

bloc 8C - métropole_métropolitain_2 - Chartres 9 / 2 - Hauts Saumons
bloc 8C - métropole_métropolitain_2 - Orcines 9 / 2 - lieudit la Fontaine du Berger

bloc 8C - métropole_métropolitain_2 - Pont-Audemer 18 / 2 - lieudit le bel air
bloc 8C - métropole_métropolitain_2 - Mareuil-Caubert 18 / 2 - près des 3 chemins, chemin Sellier Caubert

bloc 9C - métropole_métropolitain_2 - Château-Thierry 1 / 1 - station hertzienne France Télécom, 54 route d'Étrépilly
bloc 9C - métropole_métropolitain_2 - Tilloy-et-Bellay 1 / 1 - Nacelle

bloc 9A - Reims_étendu_1 - Épernay 67 / 1 - lieudit le Meltin chemin rural dit du Chenet
bloc 9A - Reims_étendu_1 - Reims 67 / 1 - Moulin de la Houssex

bloc 9A - Reims_étendu_1 - Sompuis 67 / 2 - l'Orme Picot
bloc 9A - Reims_étendu_1 - Charleville-Mézières 67 / 2 - rue Paulin Richier

bloc 9A - Reims_étendu_1 - Berru 67 / 10 - la Vigie Berru
bloc 9A - Reims_étendu_1 - Saint-Memmie 67 / 10 - 4 allée Charles Baudelaire

pour ceux-là c'est un peu plus discutable, sachant que ces émetteurs sont co-localisés sur le même pylône.
Néanmoins pour les métropolitains, bien qu'on ait 2 émetteurs localisés sur le même pylône, les TII sont différents...

bloc 5B - Calais-Boulogne-sur-Mer_local_1 - Saint-Martin-Boulogne 1 / 8 - bois du Mont Lambert
bloc 5B - Calais-Boulogne-sur-Mer_local_1 - Saint-Martin-Boulogne 1 / 8 - bois du Mont Lambert

bloc 8A - Lille_étendu_1 - Saint-Martin-Boulogne 0 / 2 - bois du Mont Lambert
bloc 8A - Lille_étendu_1 - Saint-Martin-Boulogne 0 / 2 - bois du Mont Lambert

A quand la correction ?

[Pif92]

Bonsoir,
j'ai une question qui me tourmente, est-ce qu'il est obligatoire qu'un émetteur DAB+ diffuse les TII ?
Si tel est le cas, comment pourrait-on expliquer que l’émetteur du Paris-Local 3 / 11A soit actif alors que son TII ne soit pas visible dans bon nombre de logiciels DAB+?
S'agit-il d'un problème de mise à jour des base de données chargées par ces applications ?
Par ailleurs concernant le 9A parisien il semble que le TII diffusé est le 0-1 alors que normalement le TII assigné officiellement est le 22-10.
Merci par avance pour vos retours

[Hubert]

Bonjour, je recherche un récepteur DAB+ ou tuner avec les infos : TII . Merci d'avance, salutations

[Franck Morin]

Bonjour, je recherche un récepteur DAB+ ou tuner avec les infos : TII . Merci d'avance, salutations

Bonjour,
à part les clés RTL/SDR pour PC, je ne connais rien d'autre qui puisse lire les TII des émetteurs.
mais les 3 logiciels les plus utilisés sont très partiques pour ça (AbracaDABra, QIRX et Qt-DAB)

[Franck Morin]

j'ai une question qui me tourmente, est-ce qu'il est obligatoire qu'un émetteur DAB+ diffuse les TII ?

A ma connaissance non. mais c'est surement plus pratique pour les professionnels de la diffusion d'en avoir sur leurs émetteurs en SFN.
Lors des tests de la Tour Eiffel il y a 2 ou 3 ans, il n'y avait pas de TII non plus.
Effectivement l'émetteur de la Défense pour le 11A (expérimental) n'en a pas.

Par ailleurs concernant le 9A parisien il semble que le TII diffusé est le 0-1 alors que normalement le TII assigné officiellement est le 22-10.

oui, ça a toujours été comme ça, mais comme le 9A n'a qu'un seul émetteur, je pense que tout le monde s'en fiche.
l'ARCOM n'est pas très rigoureux avec le respect des TII, donc l'opérateur laisse comme c'est, probablement le réglage par défaut.
C'est déjà bien qu'il y en ait un.
l'ARCOM n'est pas non plus rigoureux pour la génération de ses codes, qui sont souvent redondants pour plusieurs émetteurs d'un même réseau SFN. Je ne comprends pas comment ça peut rester comme ça depuis plus de 2 ans et le démarrage de la seconde vague de déploiement des métropolitains.
cf plus haut mon post du 15 Juin 2024, 07:57.

[jumi]

Bonjour,
Suite au message de Franck et compte-tenu de la situation actuelle (*), mieux vaut que les récepteurs grand public ne montrent pas les TII, je pense

(*)
https://qirx.softsyst.com/QIRXTIICollisions?sequenceNo=0
https://qirx.softsyst.com/QIRXTIICollisions?sequenceNo=1
