Modif installation

[KigHaFarz]

Bonjour.
Je souhaite modifier mon installation.
Pour le moment, j'ai une antenne sous toiture, reliée à un ampli Télévés 5519 (dans mon garage) avec 2 sorties et les câbles qui repartent vers les prises dans mon salon (rez de chaussée) et ma chambre (rez de chaussée).
L'installation a été effectuée par l'électricien lors de la construction de ma maison.
Je souhaite installer deux prises dans mes deux autres chambres situées à l'étage.
Que me conseillez-vous?
Puis-je utiliser un répartiteur 4 voies (Philips PAS1243/001)?
Comment faire remonter les câbles jusque dans les chambres 'sans tout casser!!!)?
Merci d'avance pour vos conseils.

[Mario78]

c'est celui la ?

http://www.televes.com/sites/default/fi ... -UK-IT.pdf

il a du mettre le salon sur la sortie TV et la chambre sur la sortie MATV

tu met 1 répartiteur 3 sorties sur le câble qui va vers la chambre , mais ou tu veux.

l'idéal est de mettre le répartiteur prés de l'ampli , mais c'est pas obligatoire .

[bernard7715]

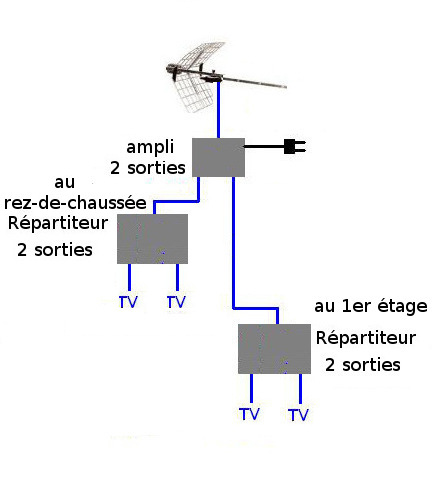

Ou comme cela

-->

[Mario78]

Attention Bernard si l'ampli est bien celui indiqué, les 2 sorties ne sont pas équilibrées ( +7dB et +27 dB) et réglables

[bernard7715]

Attention Bernard si l'ampli est bien celui indiqué, les 2 sorties ne sont pas équilibrées ( +7dB et +27 dB) et réglables

Je suis d'accord.
j'ai oublié de préciser, que mon schéma est pour un ampli a niveau sortie identique.

[KigHaFarz]

Bonjour et merci pour vos réponses.
Si j'ai bien compris, je prends l'ampli qui se trouve dans mon garage et le le place en sortie d'antenne dans les combles. Puis, à sa place, je mets un répartiteur à deux sorties (première sortie de l'ampli...) et sur la deuxième sortie de l'ampli, je descends vers mes chambres avec un autre répartiteur à deux sorties.
Avec un ampli à sorties égales, bien sur!
Si l'ampli dispose de deux sorties inégales, puis-je rajouter un ampli sur la plus faible??
Avec un répartiteur à trois sorties pour pouvoir rajouter une autre ligne plus tard (par exemple), je dois mettre un bouchon en attendant, non?
Je m'excuse de vous demander tout ça, mais je connais très peu la réception TV.....
Cordialement.

[Mario78]

On va prendre les chose dans l'ordre

Il faut identifier les sorties => t'en débranches 1 , tu regardes la TV qui ne marche plus.

Ensuite pour ta répartition , y a pas de répartition idéale , mais une répartition qui correspond à la configuration des pièces .
La seule chose à respecter ,c'est que quand on divise, on met un répartiteur.

il est préférable d'avoir une répartition en étoile = 1 câble pour l'arrivée <=> tous les départs vers les TV. mais c'est pas obligatoire.

Vu l'ampli que tu as, l'électricien a surement prévu de mettre un répartiteur 3 sorties sur la ligne MATV de l'ampli .

Si tu a besoin d'amplifier plus , il y a des réglage de gain en ouvrant l'ampli

Maintenant à toi de faire ta propre sauce .

[KigHaFarz]

Bonsoir et merci Mario78.
Tout est ok. J'ai finalement réussi à modifier mon installation.
Merci encore.

[Mario78]

De rien , content pour toi.
