Problème Résolu

[winos10]

Problème résolu

[vidéo-33]

tu veux dire un répartiteur actif (active splitter) ? mais tu l'alimentes comment ?
en général c'est réservé au sat et existe seulement en version pro assez cher (Globalcom)

[winos10]

je vais détailler:
C'est pour chez mes grands parents :
Actuellement ils ont 1 répartiteur au grenier avec 4 sorties:
1 pour le salon (décodeur numericable)
1 pour la salle a manger (tv avec tnt intégré, chaines DVB-T)
1 pour le modem NC au bureau
1 pour la chambre 1 (tnt dvb-t)
On voudrais mettre une prise F dans ma chambre (chambre 2) qui sera branchée sur une TV DVB-T
et une prise F dans la chambre de mes grands parents.
Voila.
Donc il faudra un ampli car ca va etre dur d'obtenir un bon signal avec tous ses appareils
Bref il me faut quoi au juste ?

[vidéo-33]

Actuellement ils ont 1 répartiteur au grenier avec 4 sorties

et aucun ampli (ou pré-ampli + alim) avant ce répartiteur ? ce dois déjà être juste!
quels sont tes niveaux puissance et qualité actuels sur le TV le plus loin ?

donc il te faudrait un ampli par exemple à 2 sorties comme le Visiosat vap210
sur la première sortie tu replaces ton répartiteur actuel et sur la deuxième sortie tu places
un nouveau répartiteur à 2 ou 3 sorties (+1 bouchon 75 ohms sur la sortie en attente si tu prends un 3 sorties)

[winos10]

Et il faut un ampli d'antenne simple ou un ampli avec fiche F ?

[vidéo-33]

un simple ampli d'antenne UHF peut suffire mais les amplis en fiches F sont de meilleure qualité et plus récents
( tu as des critères de : gain, de puissance maximum de sortie, et de facteur de bruit )

l'ampli doit impérativement être placé AVANT le répartiteur et au plus près de l'antenne et AVANT toutes
les longueurs de câbles (en général au grenier)

Le Visiosat VAP210 est un bon petit appareil
http://cgi.ebay.fr/Antennes-Visiosat-VAP-210-/370606321738

[Mario78]

Attention l'ampli proposé ne convient pas, il faut tenir compte de la voie de retour :

http://www.schneider-electric.fr/sites/ ... irect=true

[bernard7715]

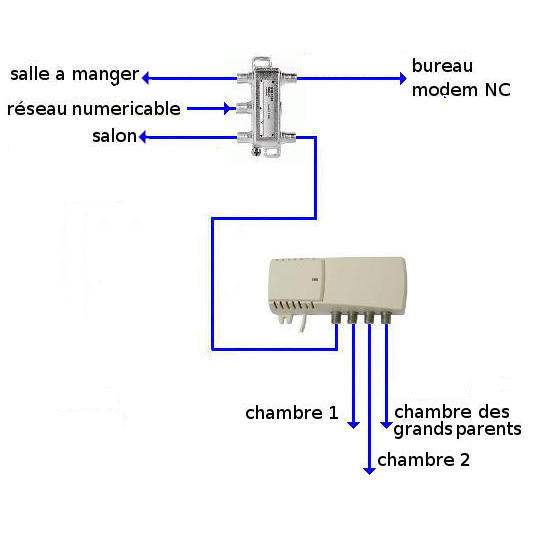

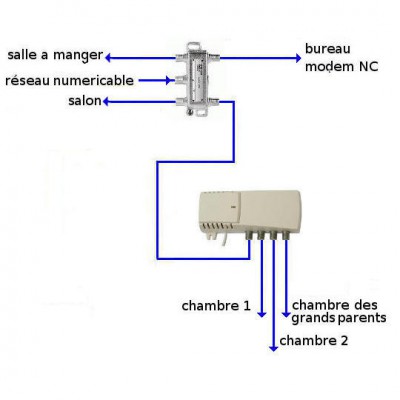

Comme il n'a pas besoin de voie retour pour les chambres, il pourrais faire son installation comme cela.
Connecté la sortie du répartiteur de la chambre 1 Sur l'entrée d'un ampli a 3 sorties, les sorties de cette ampli serai destiné au chambres 1, 2 et des grand parents.

http://www.2galli.fr/boutique/fiche_produit.cfm?ref=AS037P&type=22&code_lg=lg_fr&num=131

-->

[miky01]

Attention l'ampli proposé ne convient pas, il faut tenir compte de la voie de retour :

http://www.schneider-electric.fr/sites/ ... irect=true

+1

Il te faut imperativement un ampli avec voie de retour (4-30 MHz), sinon ton modem cable ne fonctionnera pas

Toutes les marques serieuses en propose, tu as 2 types, avec voie de retour passive, c-a-d sans amplification de la voie de retour, avec voie de retour active, c'est souvent un module qui s'ajoute a l'ampli et a une amplification de 10 a 20dB.

En passif, tu trouve des WISI, SPAUN, etc, comme celui-ci:

Amplificateur d'immeuble avev voie de retour passive
HNV-30/30UPE
Téléalimentation entrée / sortie
Possibilité d'alimentation à distance:
SN-15/500
Amplification: 20 / 30 dB (commutable)
Niveau de sortie: 108 dBuV
Réglage de niveau: 0 - 12 dB
Réglage de pente: 0 - 15 dB
Bande de fréquence: 47 - 862 MHz
Facteur de bruit: < 6,5 dB
Entrée / sortie HF: 75 ohm / F
Alimentation: 220 V/AC - 7 W
Dimensions: 194 x 86 x 52 mm

Un modele avec voie de retout active et son module additionel:

Atténuateur de niveau incorporé
Bande de fréquence: 47 - 862 MHz
Amplification: 25 dB
Niveau de sortie 60 dB IMA 3ème ordre: 106 dBuV
Gain: 20 dB
Réglage de la pente: 18 dB
Entrée / sortie HF: 75 ohm / F
Alimentation: 230 V/AC
Dimensions: 160 x 100 x 45 mm

Module d'amplification de la voie de retour
20 dB / 5 - 30 MHz
Pour amplificateur d'immeuble: BVS-14
Bande de fréquence: 5 - 30 MHz
Gain: 20 dB

.
Attention aussi que il existe des telereseau qui utilisent la voie 5-30MHz, d'autres 5-65MHz, choisir le bon...

Dans ton cas un apli avec voie de retour passive et un répartiteur doit convenire,
il faut aussi des prises apropriées pour le data, (prise multimedia) avec des filtre integré, et ca se trouve pas en Bricomachin...
.

WISI DB-04

Prise large bande Wisi 04 dB
Prise large bande à deux raccordements, un raccordement
mâle IEC et un raccordement femelle IEC
Compatible cablecom
Utilisation comme prise standard dans tous les répartiteurs domestiques
Nouveau dans l'assortiment standard HVA-21
Plage de fréquences : 5-1000 MHz
Atténuation de découplage (862 MHz): 5,2 dB

Si tu utilise un ampli sans voie de retour, il faut que ton modem soit branché avant l'ampli, comme l'example de Bernard

[winos10]

Alors je dois faire comme ca :
Arrivée numericable-------ampli 2 sorties voie de retour------sur Sortie 1: répartiteur 4 sorties
sur sortie 2 : répartiteur 3 sorties
