Réflecteur manquant sur antenne de table

[bb95]

Bonjour,

Comme indiqué dans le titre, le réflecteur manque.

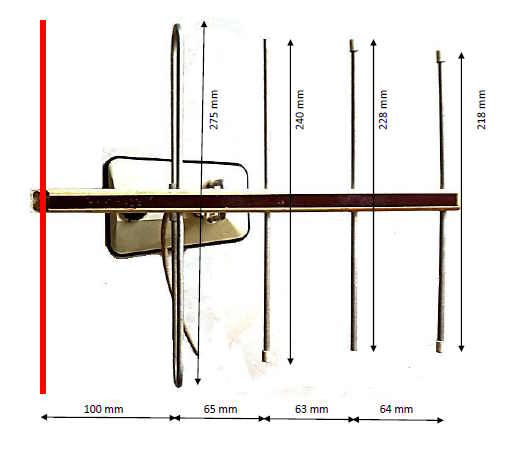

Ci dessous photo de l'antenne avec ses dimensions.



Quelle devrait être la longueur du réflecteur manquant ?

Merci !

bb

[Mario78]

Bonjour,

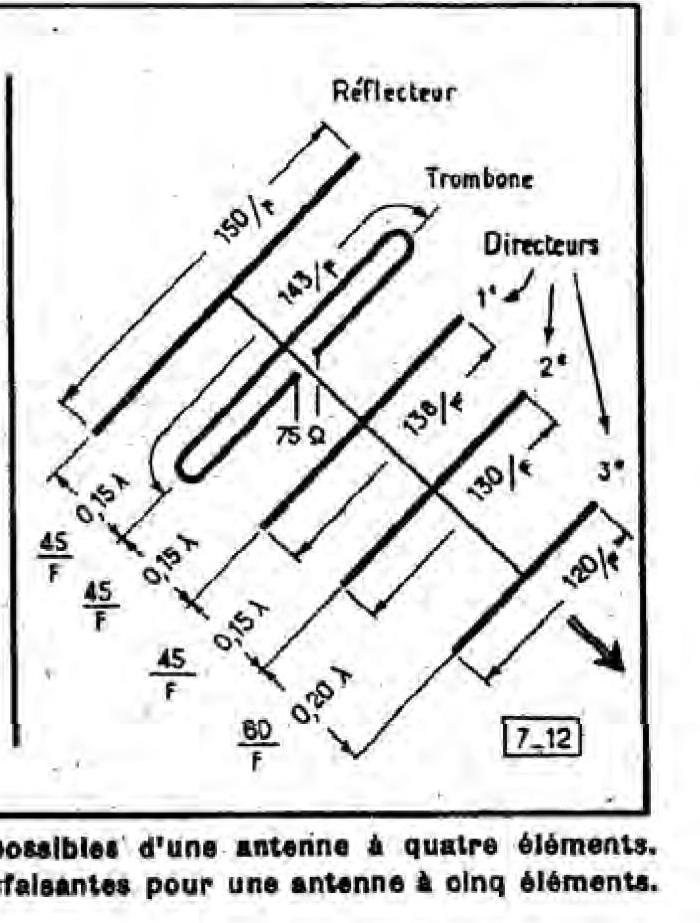

voici les plans:

Vu 1282 fois

[bb95]

Bonjour,

@Mario78

J'avais trouvé cette image, mais les écartements ne correspondent pas à ceux de mon antenne. Le réflecteur est à 100 mm du trombone, alors que les directeurs sont à environ 65 mm. Ca joue surement sur la taille du réflecteur.

bb

[Mario78]

RE,
Non justement la distance est pour une correction d'impédance .
un peu de lecture
https://we.tl/t-qrW5OYUUtG

[bb95]

Bonjour,

Les dimensions de mon antenne ne correspondent pas avec ce qui est proposé dans l'article en ce qui concerne les directeurs, qui sont plus courts que ce le calcul suggère à partir de la taille du trombone.

bb

[Mario78]

Bonjour,

Les dimensions de mon antenne ne correspondent pas avec ce qui est proposé dans l'article en ce qui concerne les directeurs, qui sont plus courts que ce le calcul suggère à partir de la taille du trombone.

bb

C'est simplement que ton antenne est une large bande ou groupe de canaux et que l'antenne du livre est une mono fréquence.

les réflecteur font 150/F sur toutes les antennes .
De plus le F varie donc j'en ferais une moyenne

[bb95]

Bonjour,

C'est simplement que ton antenne est une large bande ou groupe de canaux et que l'antenne du livre est une mono fréquence.

les réflecteur font 150/F sur toutes les antennes .
De plus le F varie donc j'en ferais une moyenne

Bah oui, vraisemblablement une antenne pour les canaux UHF parisiens qui étaient si ma mémoire ne me fait pas défaut, dans le bas de la gamme. L'entraxe haut-bas du trombone est de 35 mm. Son demi développement fait 30 cm. Ce qui nous mettrait à 150*30/143, soit 31,5 cm. la moyenne serait la fréquence du trombone, 476 MHz... On navigue quand même au pif. Le comique, c'est qu'ici (mont Ventoux) on a rien avant le canal 36... et il est trop loin pour une petite antenne !

En tout cas, merci !

bb

[Mario78]

Et elle donne quoi sans le réflecteur ?

[marceljack]

Cette antenne, si elle est très ancienne (avant 1970) était sans doute seulement pour la 2ème chaîne (canal 22 à Paris, ce qui correspond bien à la fréquence calculée de 476 MHz).
Mais sur le canal 36 cette antenne ne doit pas donner grand chose et son diagramme de directivité sera à peu près n'importe quoi, avec ou sans réflecteur.

[bb95]

Bonjour,

@mario78 et @marceljack

Sans réflecteur, je n'ai quasiment rien sur le Ventoux. L'émetteur est à 46 km en vue directe au NE à environ 6/8 mètres du sol, j'ai une lambda 9 et un préampli, le signal étant limite sans ce dernier. Donc en intérieur, rien avec cette antenne, la fréquence ne convient pas et pas assez de gain. Avec une antenne intérieure en 8 amplifiée, çà capte à peu près. Pour avoir une idée de l'emplacement et de l'altitude, c'est à proximité du Carrefour Market de Villeneuve les Avignon.

Même si ça ne sert à rien, c'est un principe chez moi, on répare !

bb
