Transformer un vieux téléviseur noir et blanc en couleur LCD

[Clopos]

Après un long travail de diagnostic et d'évaluation des pannes nécessitant de très longues heures de travail sans aucune certitude que les composants les plus sensibles ne sont pas définitivement HS (Tube cathodique, THT, transistors introuvables, etc...), j'ai entrepris de faire revivre au mode numérique, ce très bel objet télévisuel des années 1960. Cette opération étant réversible, les puristes qui préférent un téléviseur intact mais non fonctionnel, seront quand même rassurés.

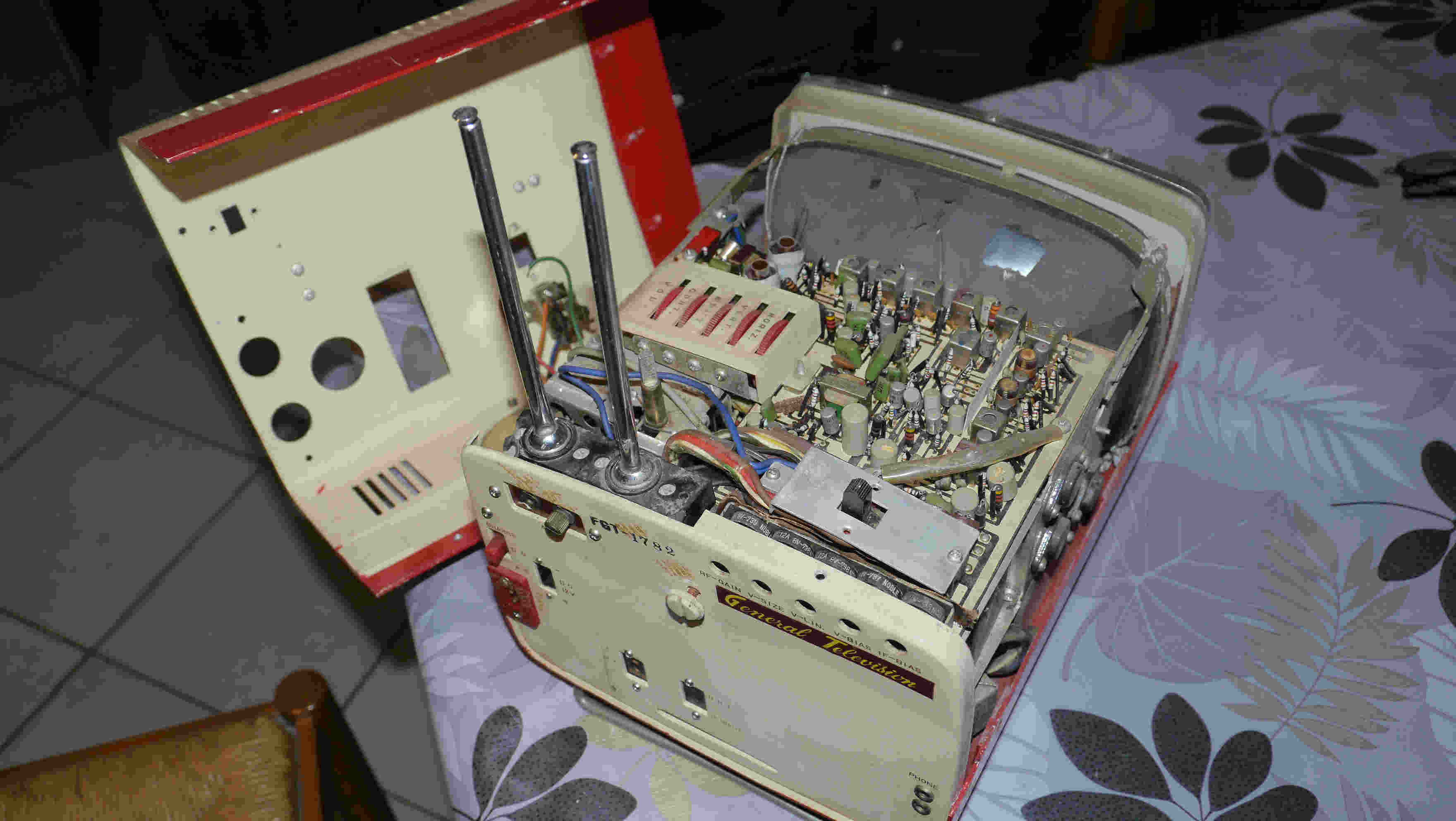

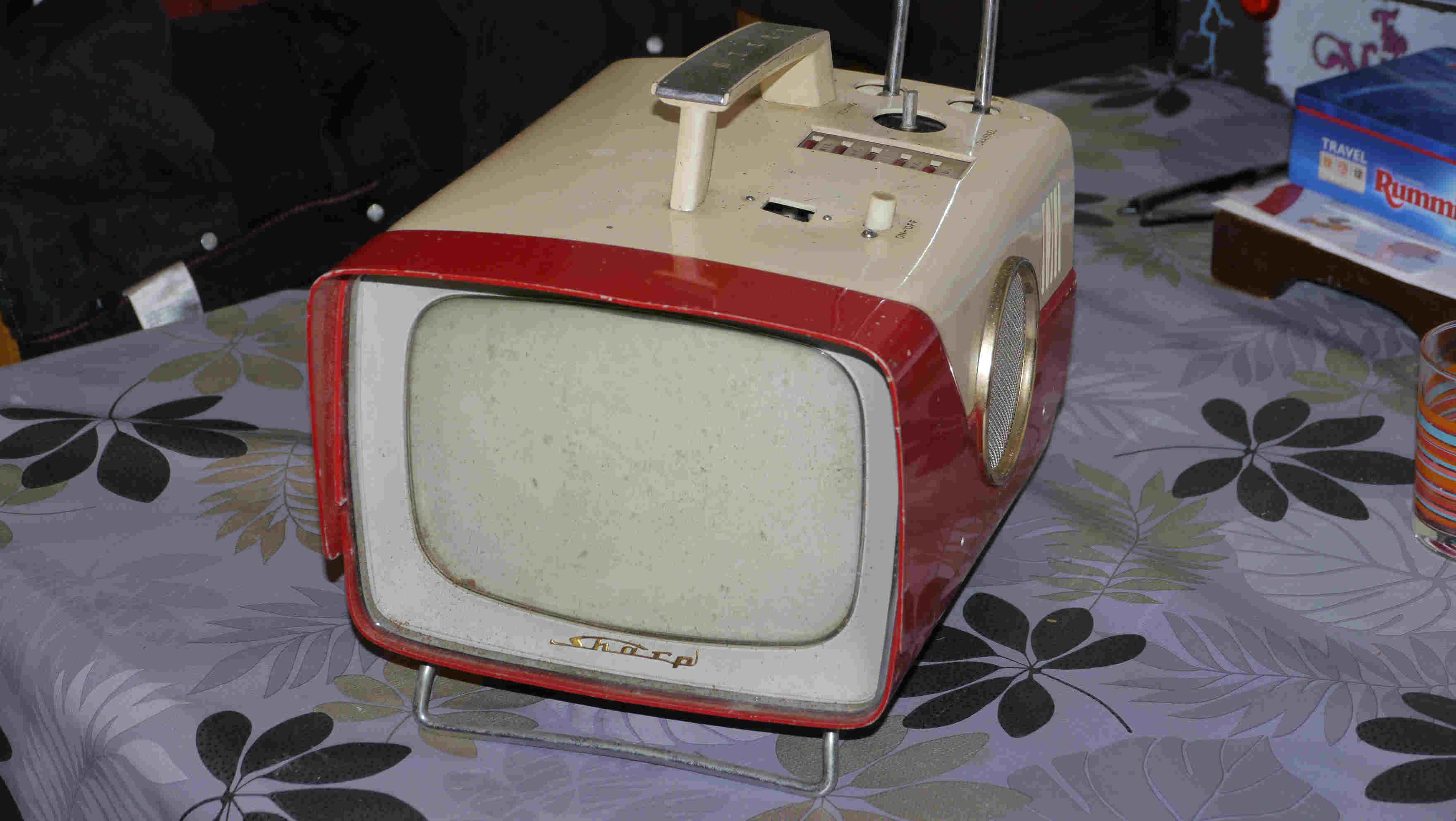

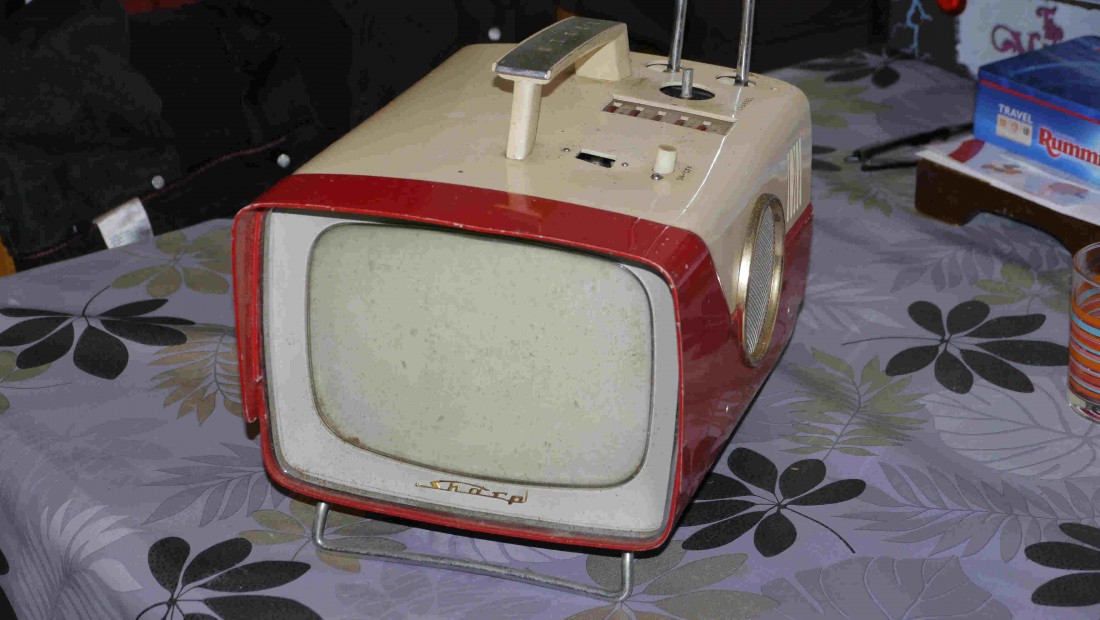

Acheté sur coincoin et dans médiocre état (et saleté), voici le Sharp TRP-803 version française (VHF 819L + option UHF 625L)

-->

-->

J'aurais pu n'installer qu'un écran LCD couleur et déporter sa prise HDMI à l'arrière pour le transformer en simple moniteur mais j'ai préféré l'usage d'un téléviseur couleur avec réception des chaînes et sa télécommande.

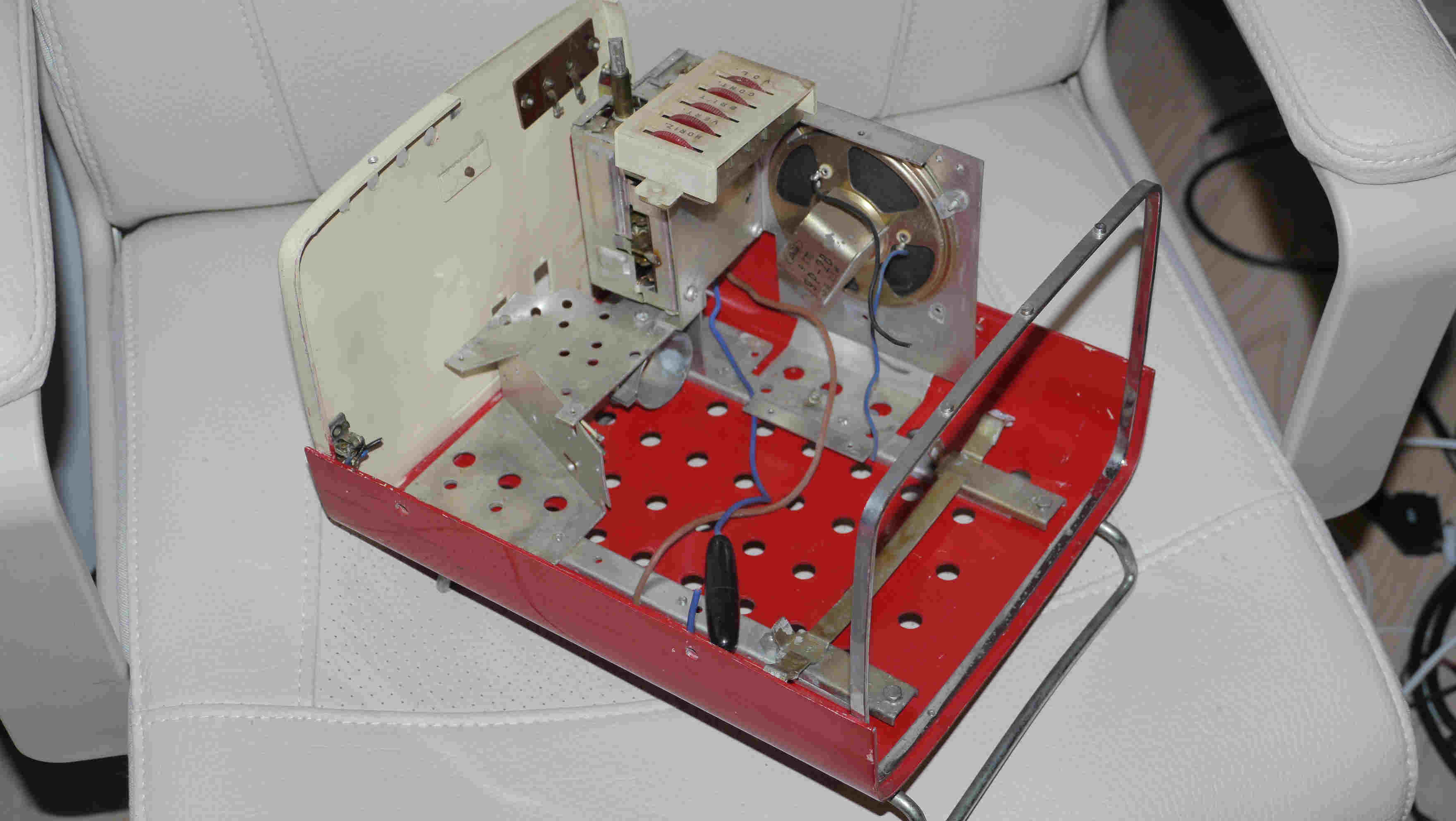

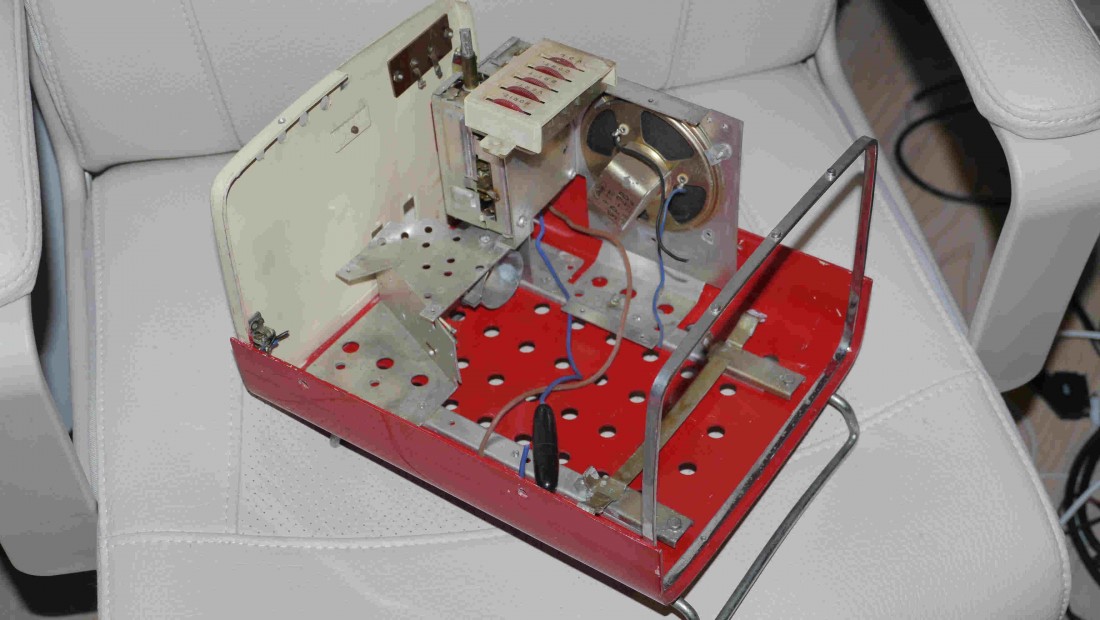

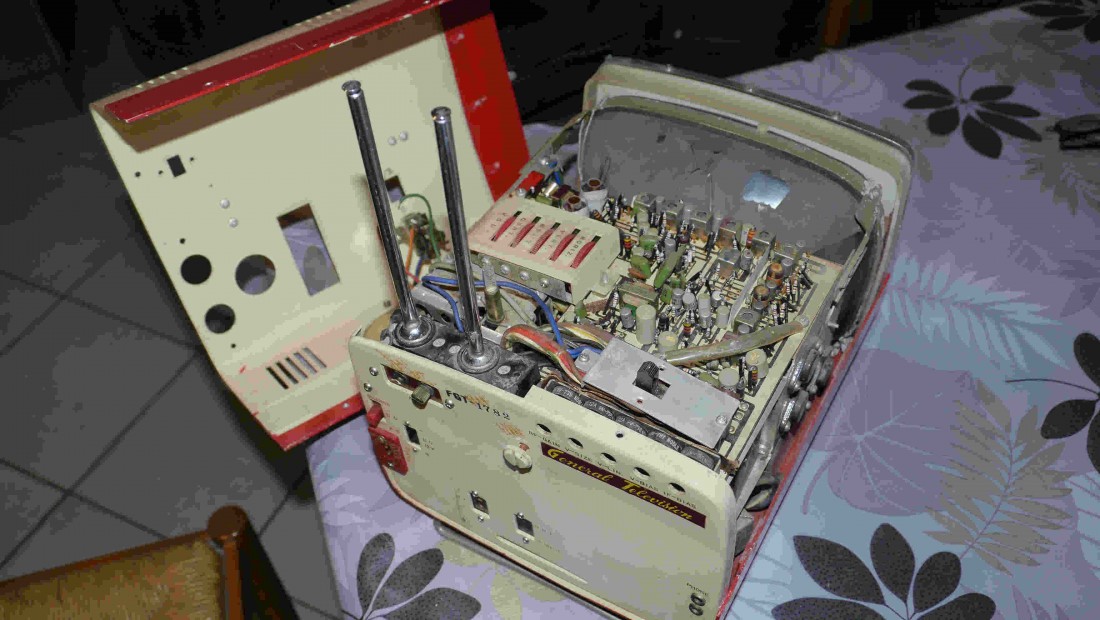

Tout d'abord j'ai retiré toute l'électronique intérieure (Tube, alimentation, TNT, circuits, tuner...) pour ne conserver que quelques éléments structurels, le haut-parleur, des boutons et autres interrupteurs.

-->

-->

Ensuite, j'ai dû rechercher un écran LCD de 8,5 pouces de diagonale, ce qui est introuvable car il existe bien des 8 pouces et des 9,7 pouces au format 4/3 mais rien de parfaitement conforme à l'ancien tube cathodique noir et blanc. Après cogitation, j'ai choisi un 8 pouces 4/3 en l'associant à un "cache" de bords permettant de dissimuler ses angles.

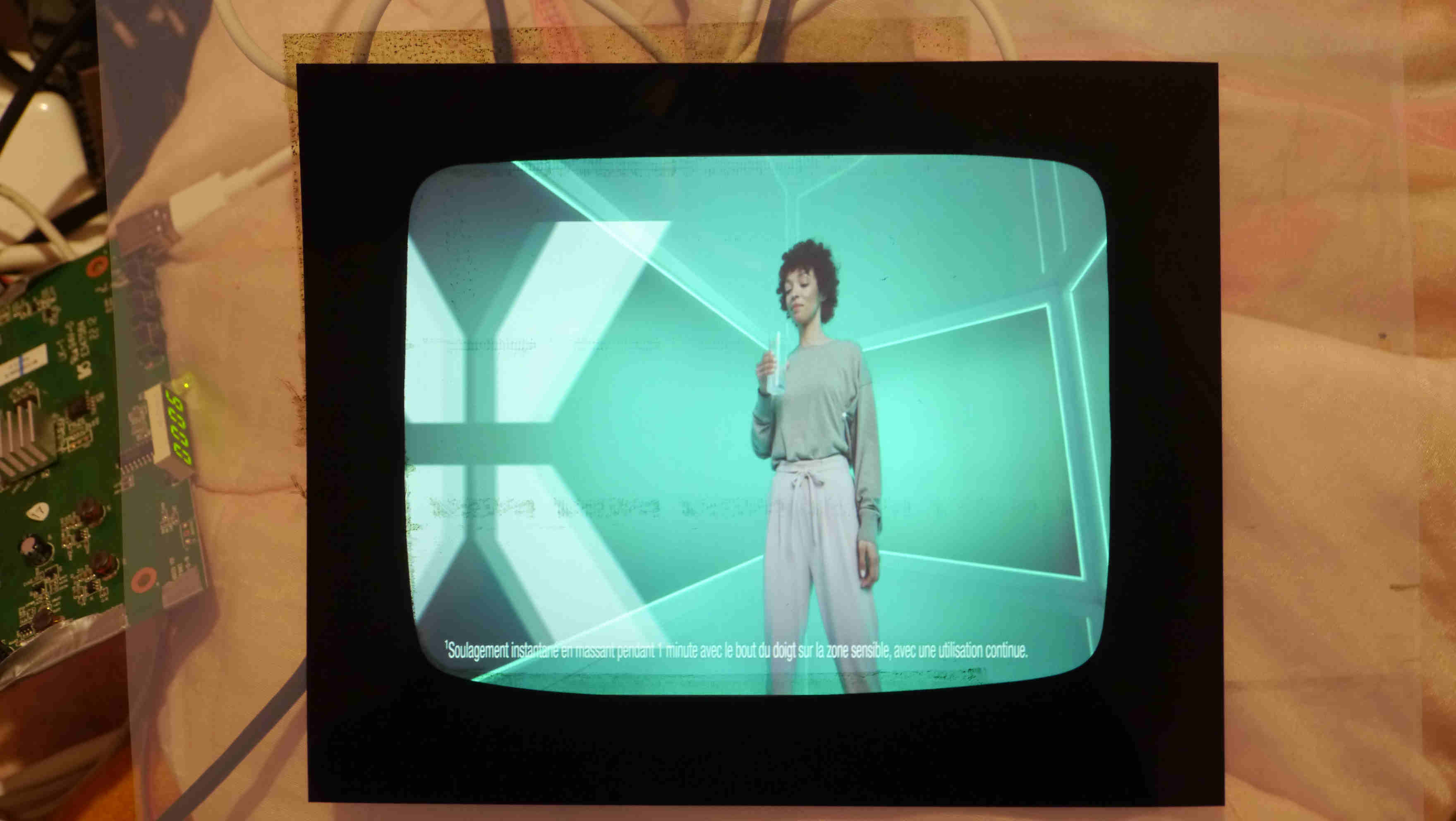

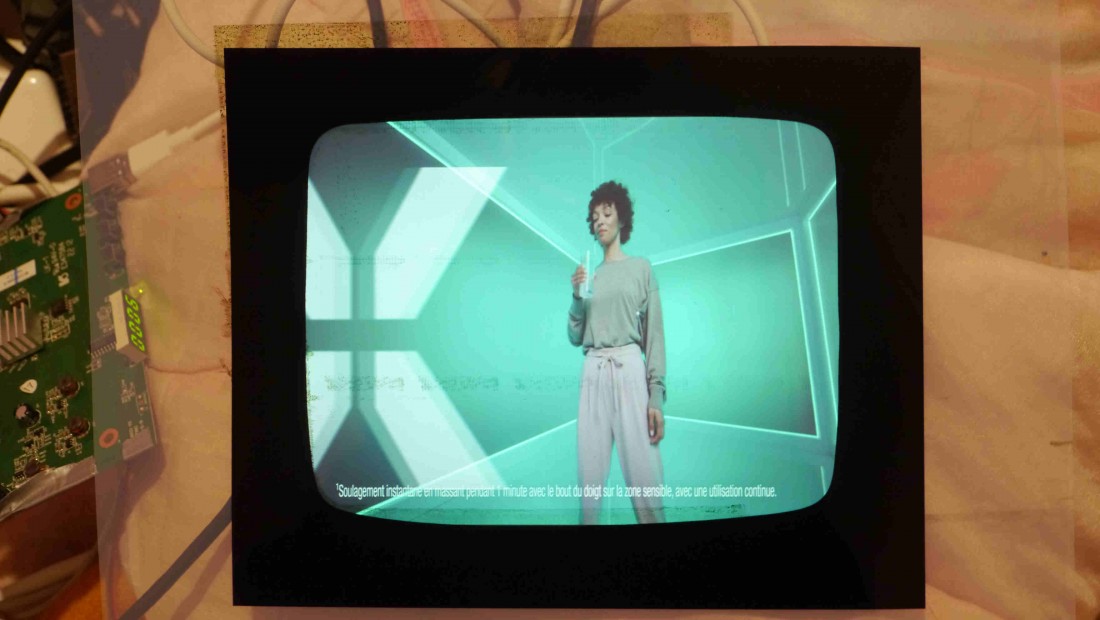

Avec du film plastique imprimable et transparent, j'ai créé ce fameux cache noir pour s'accorder à la fois au téléviseur ancien et au tout nouveau écran. Le résultat est conforme à mes attentes même si on perd un peu en luminosité.

-->

L'écran LCD a été positionné très soigneusement et fixé avec de l'adhésif. Un peu fragile mais personne n'est censé toucher au téléviseur une fois exposé.
Ensuite, il a fallu désosser un petit récepteur TNT (DVB-T2) de sa carcasse pour ne conserver que la carte principale (PCB). J'ai dessoudé la cellule infrarouge et je l'ai connectée à un fil de déport afin de le placer à la fin, dans un coin de la face avant, juste derrière le cadre plastique du vieux téléviseur. La télécommande peut ainsi piloter directement la réception TV et le niveau sonore. Cette platine est alimentée en 12VDC.

Ayant retiré les circuits audio, j'ai utilisé un tout petit ampli, alimenté lui aussi par du 12VDC. Il est relié au haut-parleur unique du téléviseur et à la source 12VDC du récepteur TNT.

Suite dans le post suivant...

[Clopos]

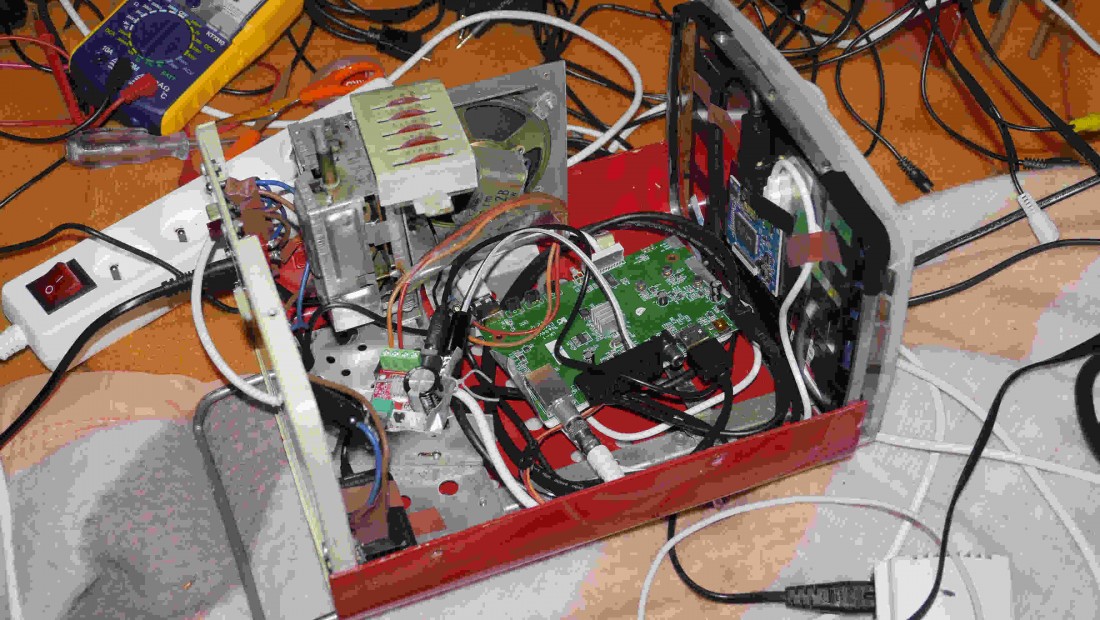

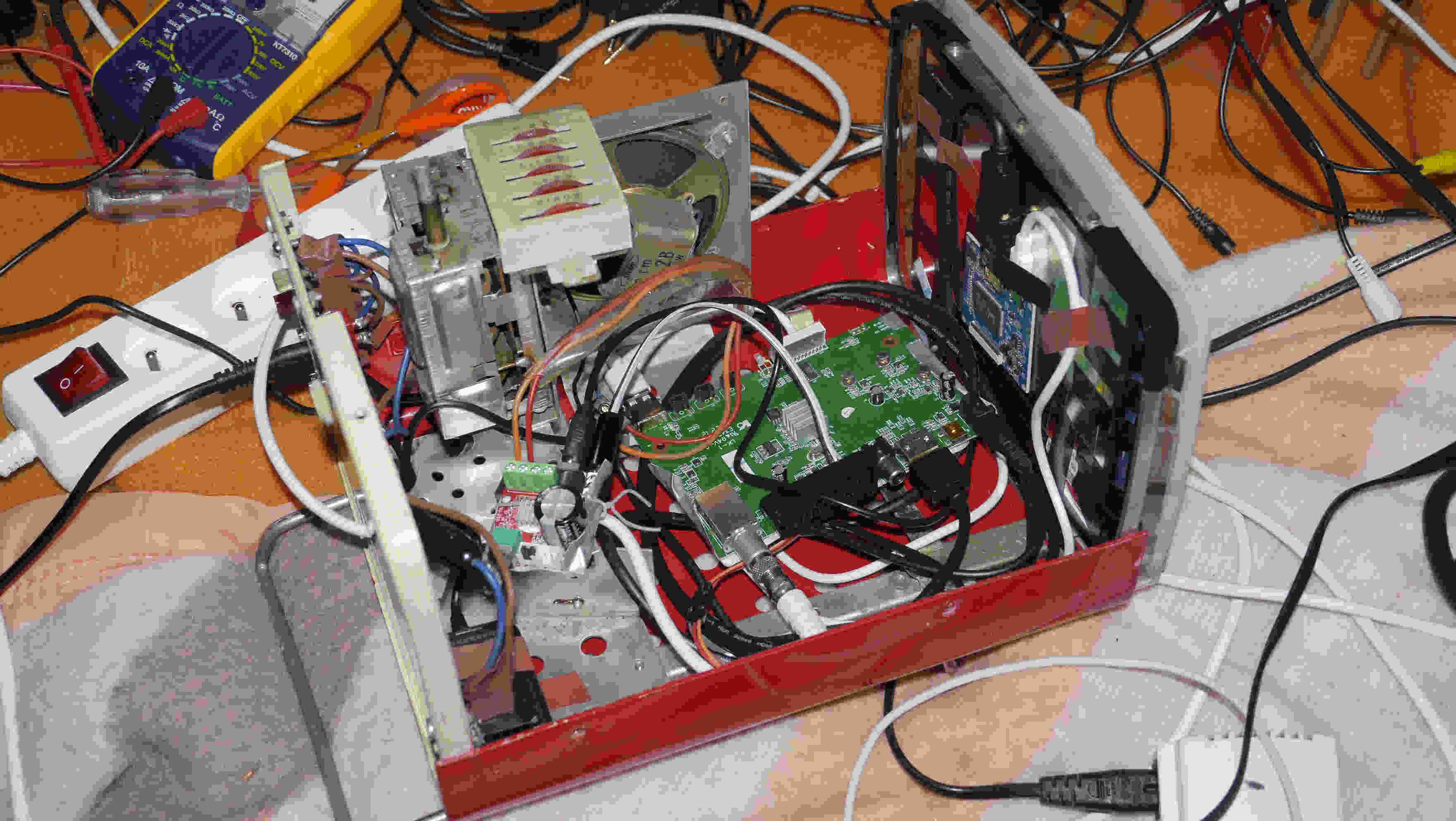

Il y a quand même pas mal de place. En haut à gauche à l'arrière du TV, l'arrivée secteur et le vieux tuner inutile + les réglages rouges, en dessous le tout petit ampli audio relié au haut-parleur unique, en bas au milieu la carte du récepteur TNT et sur la droite, l'écran LCD et son module, fixés avec de l'adhésif. La liaison vidéo vers l'écran est du HDMI (résolution max 1024 x 768 pixels, format XGA).

-->

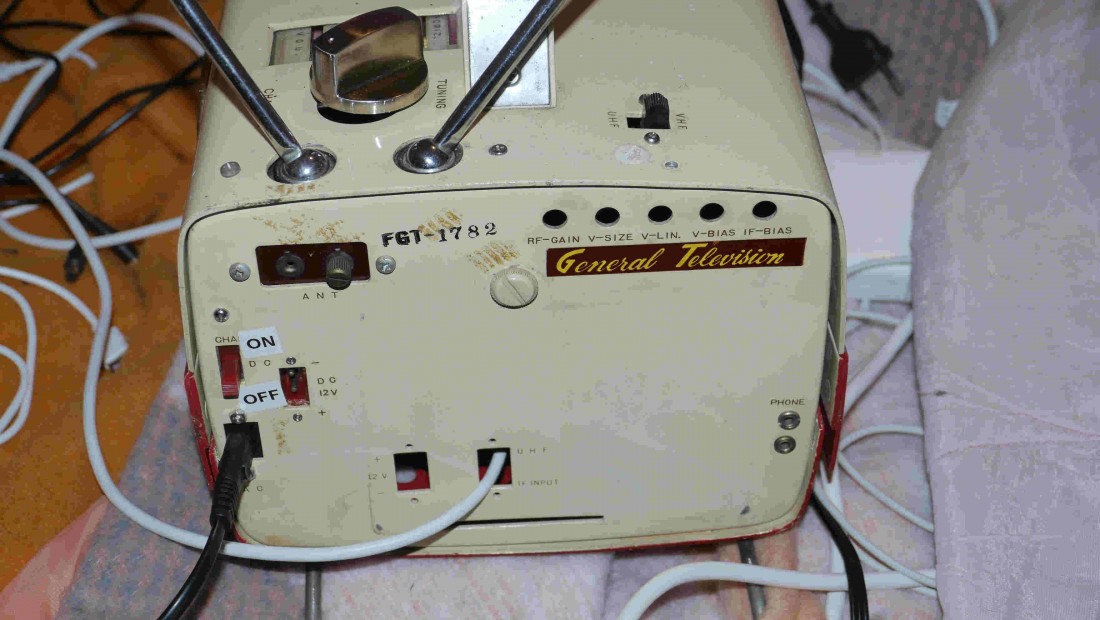

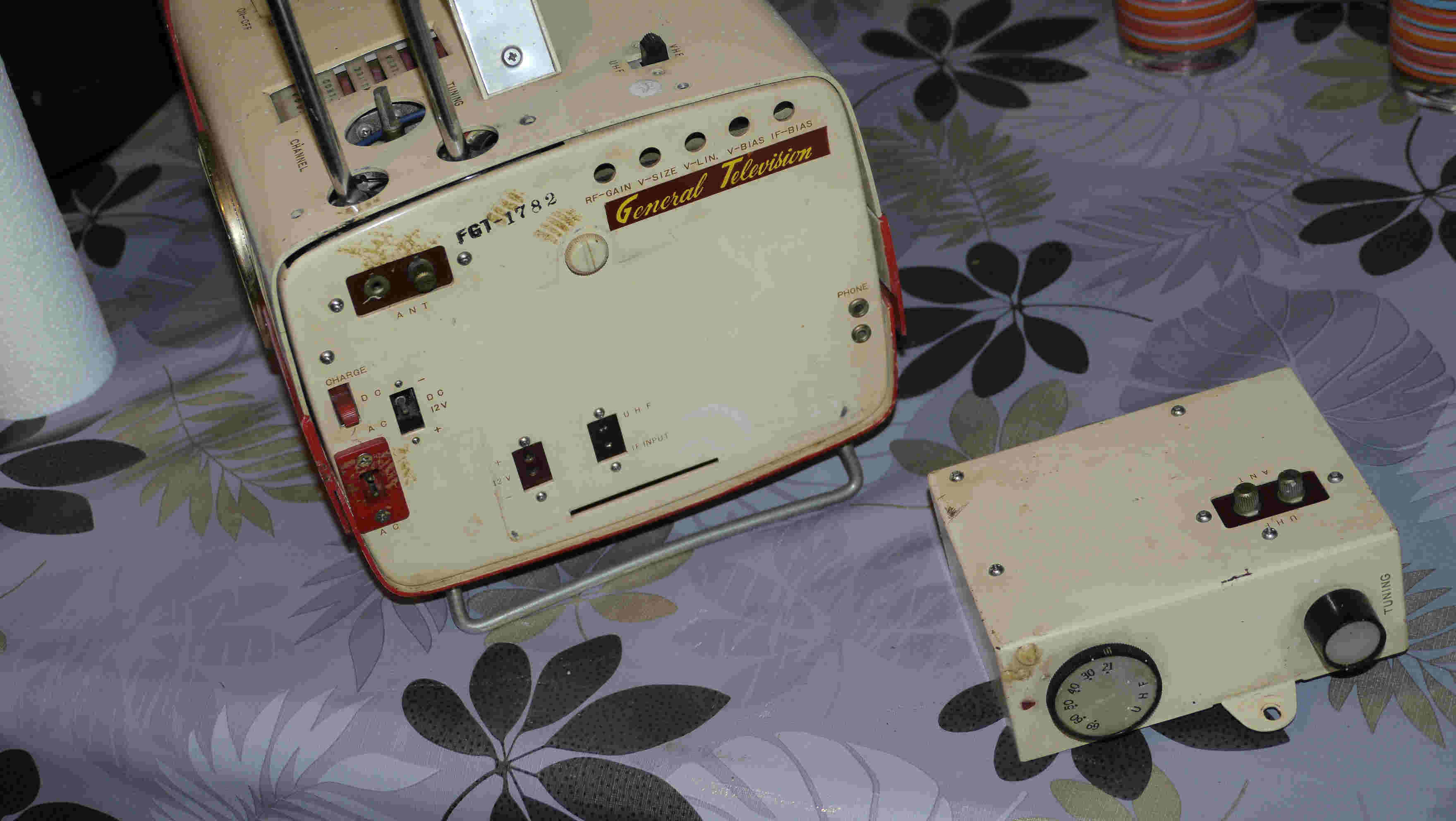

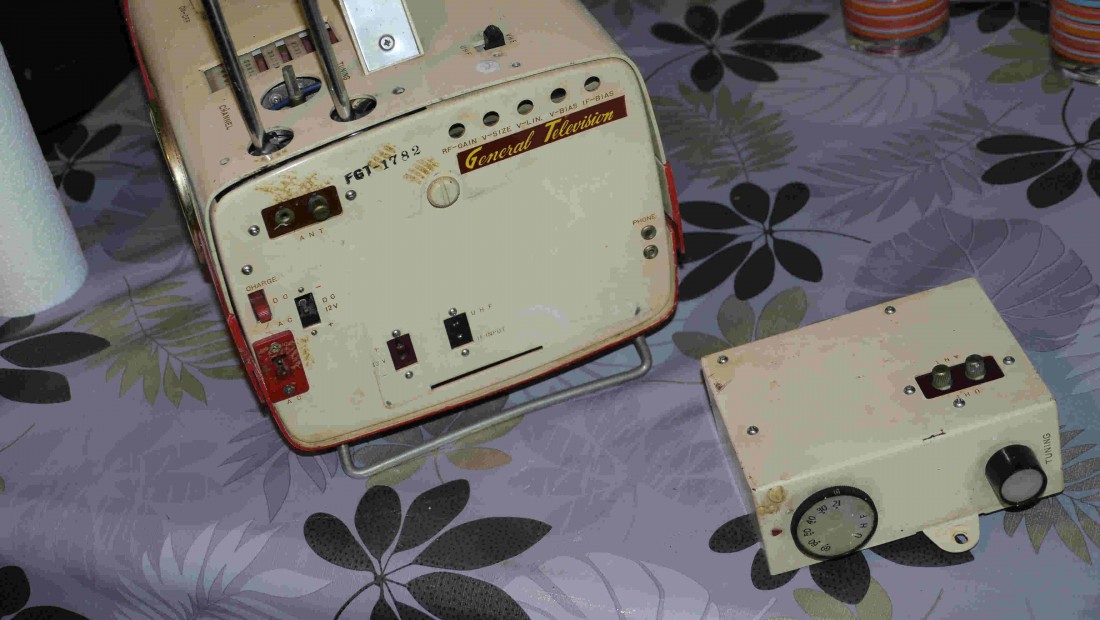

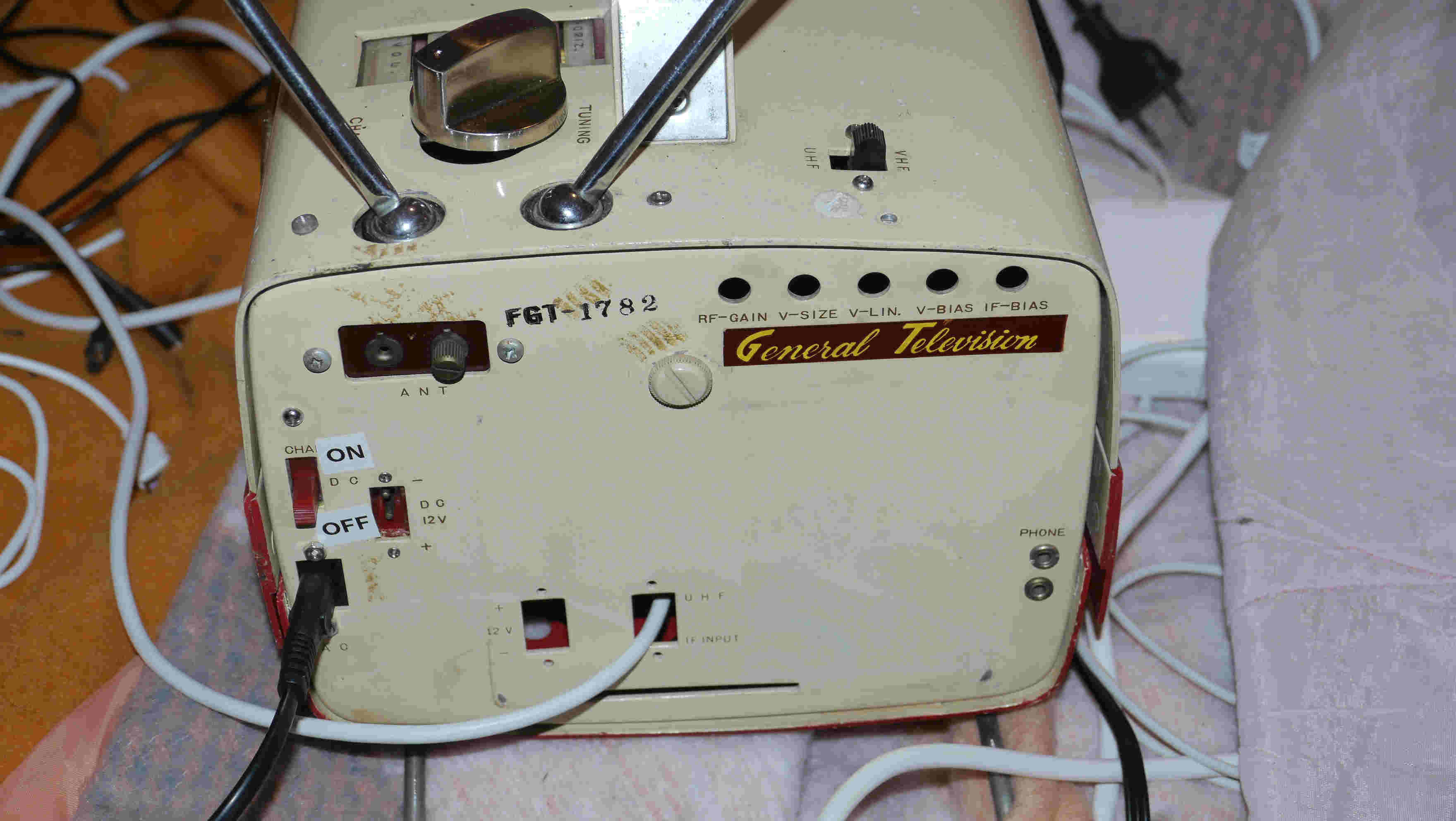

Le plus compliqué aura été d'installer l'électronique, les fils et les nouvelles prises : une prise d'alimentation secteur standard, de type Philips ainsi que deux prises sur le bloc UHF amovible du vieux téléviseur. J'ajouterai plus tard une fiche F pour l'entrée antenne et je viens d'ajouter une prise USB déportée permettant de lire des fichiers vidéo sauvegardés sur une clé (voir les mires plus bas).

-->

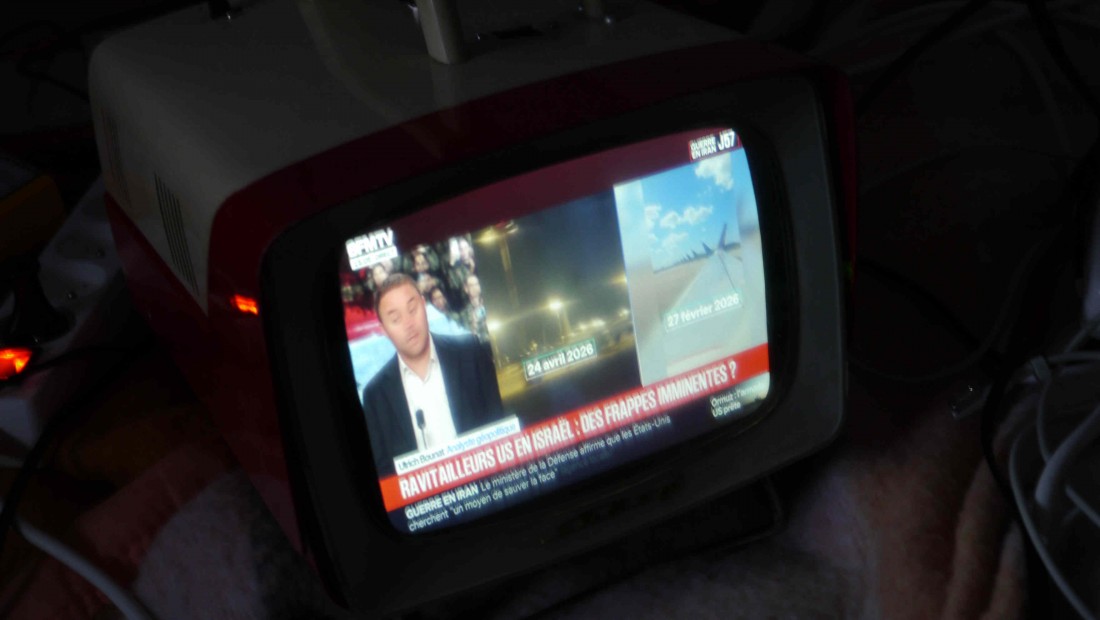

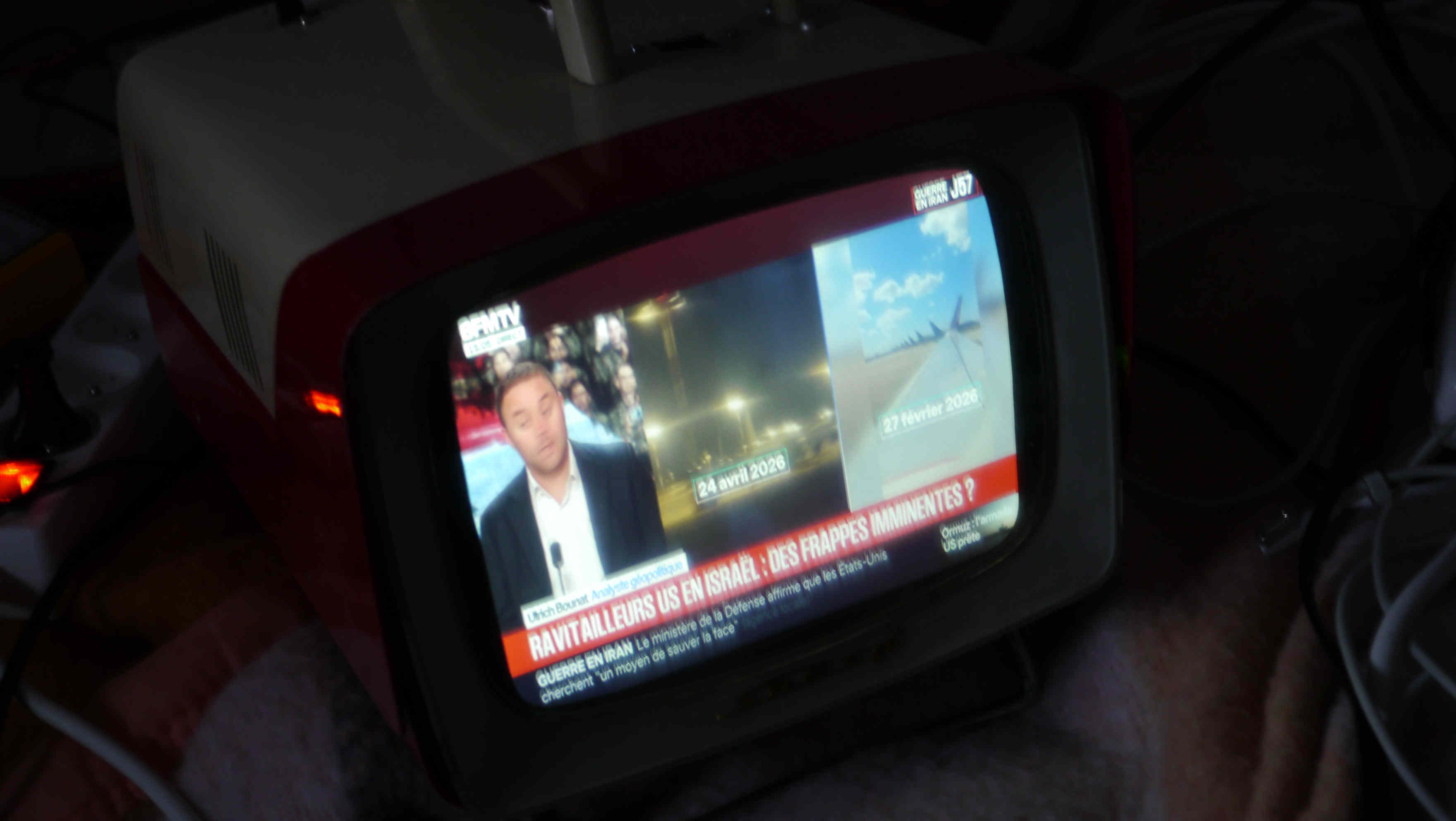

Au final, l'image LCD est satisfaisante et le son est à la fois puissant et clair. La télécommande permet toutes les opérations d'un téléviseur.

-->

Désolé pour la médiocre qualité des photos qui ne rendent pas justice au résultat.

-->

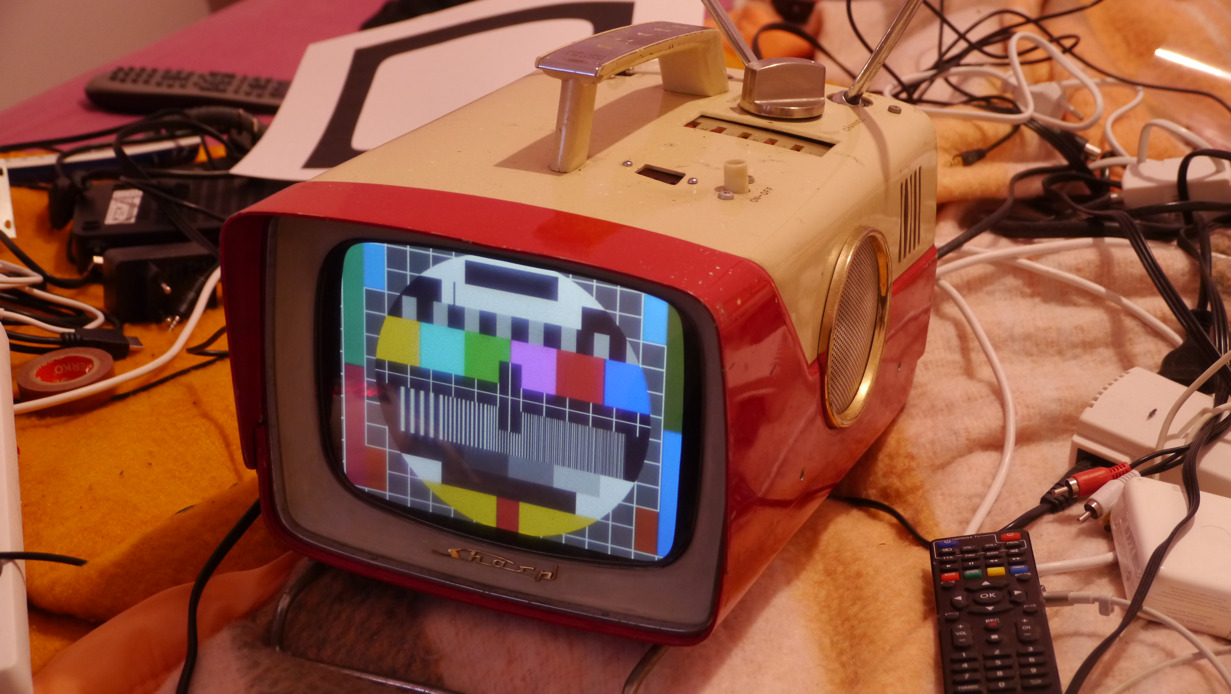

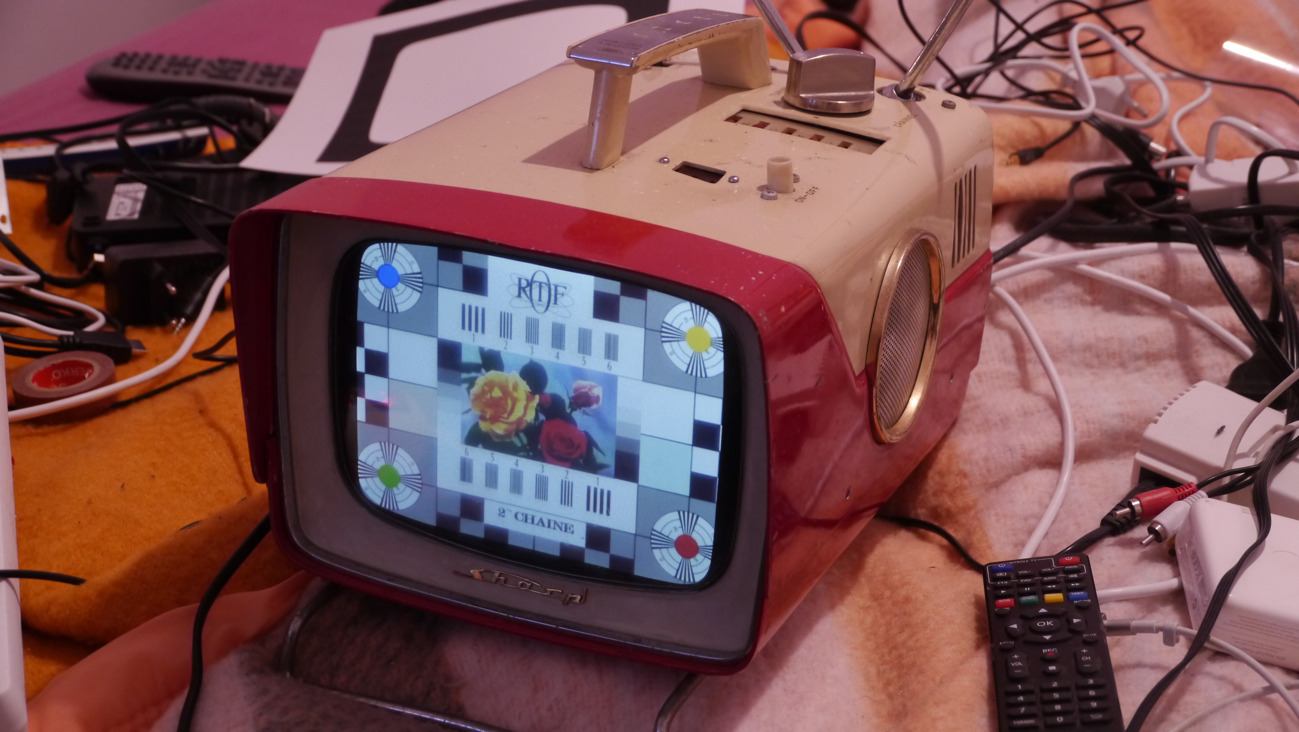

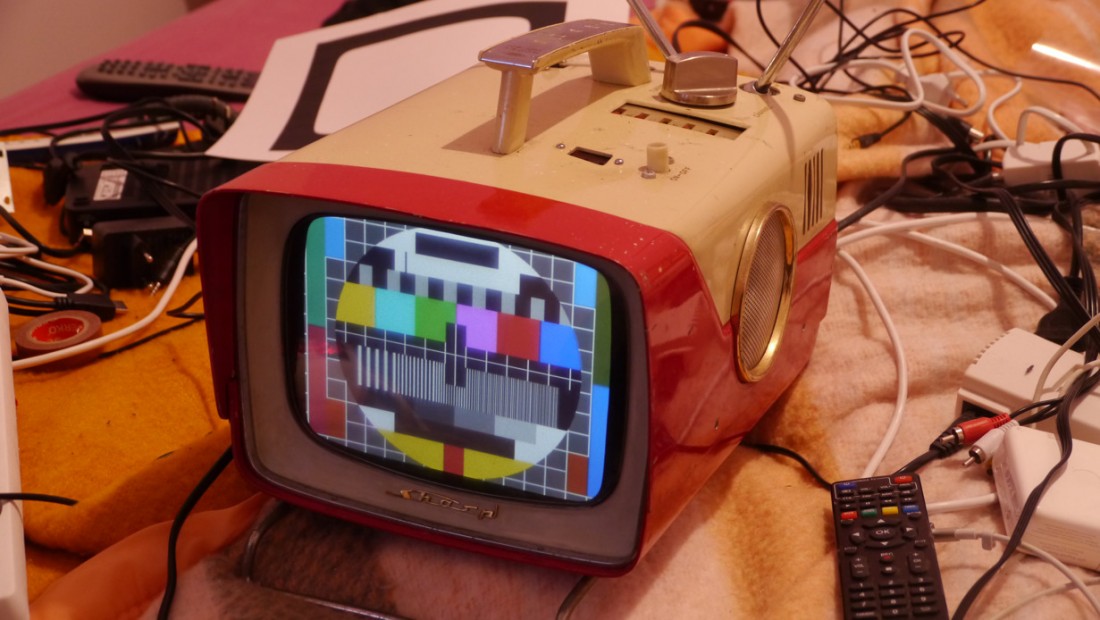

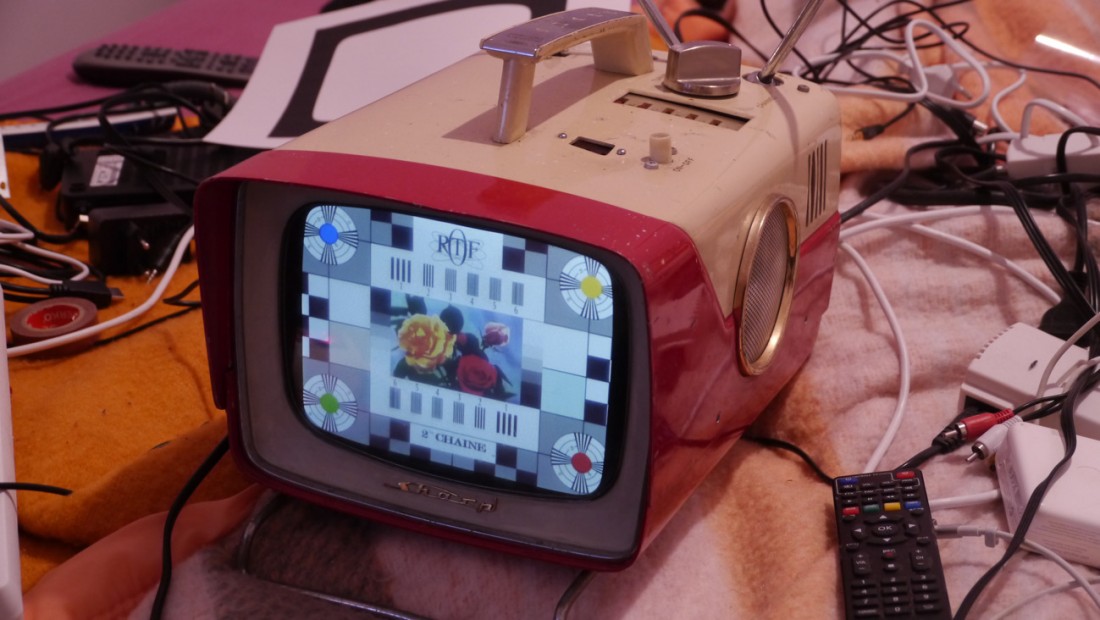

Voici une mire de référence qui permet mieux de juger de la qualité.

-->

[Clopos]

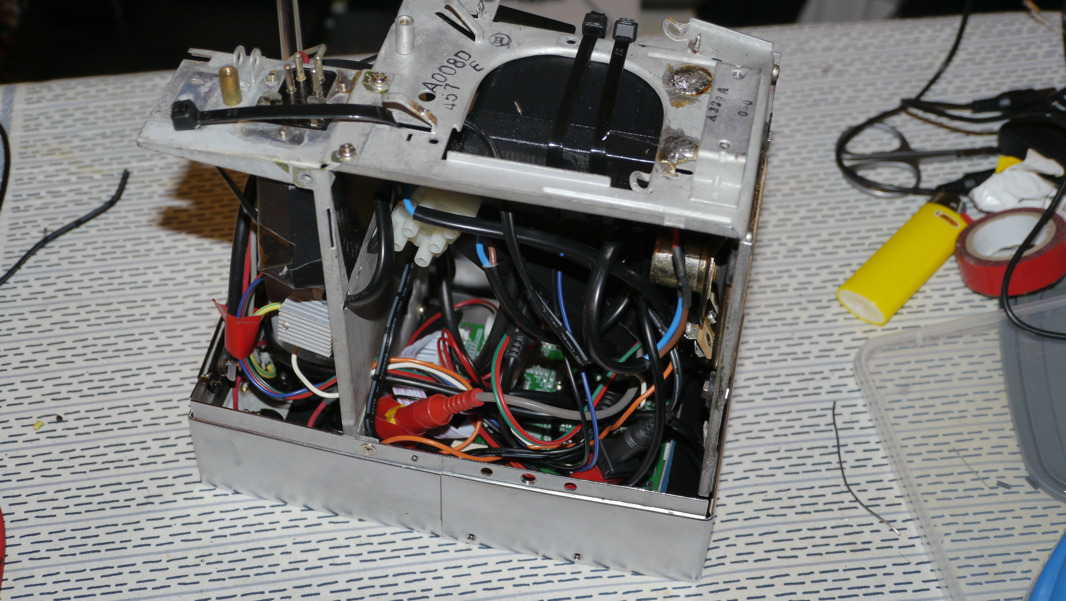

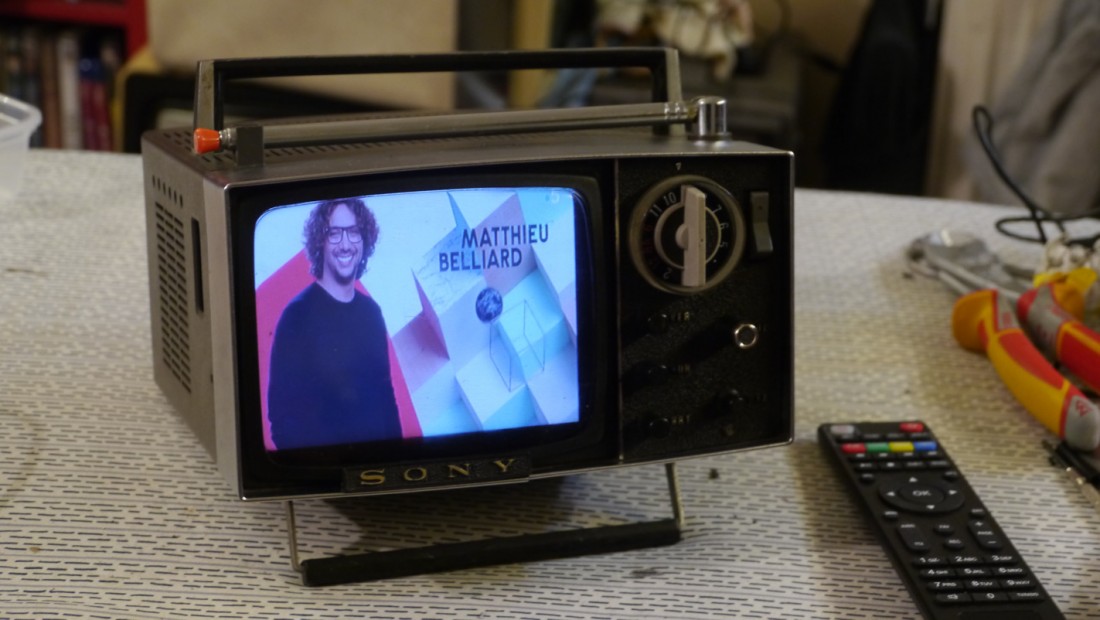

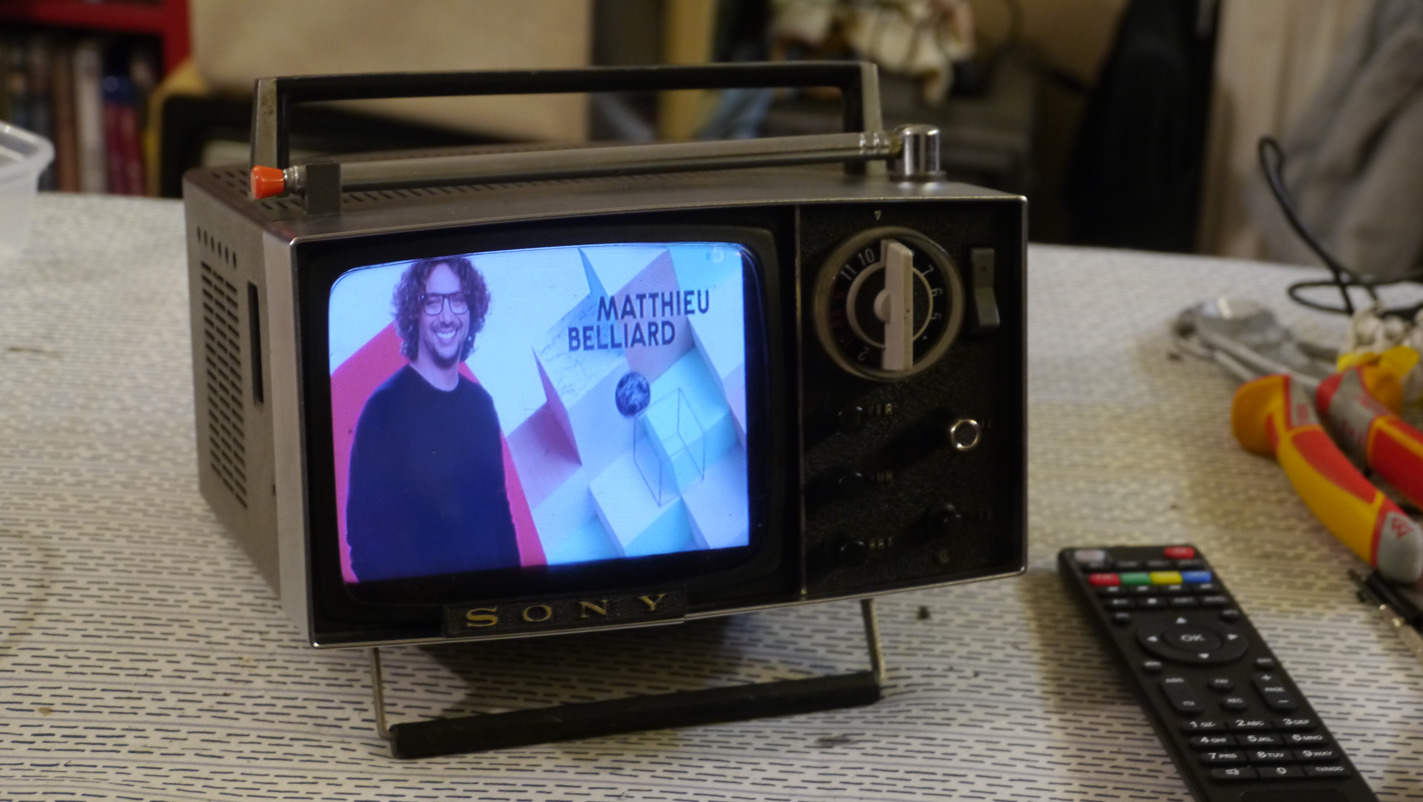

Ma précédente opération était bien plus complexe (réalisée en 2022) car elle concernait un micro TV Sony, tout petit téléviseur noir et blanc, également pas réparable.

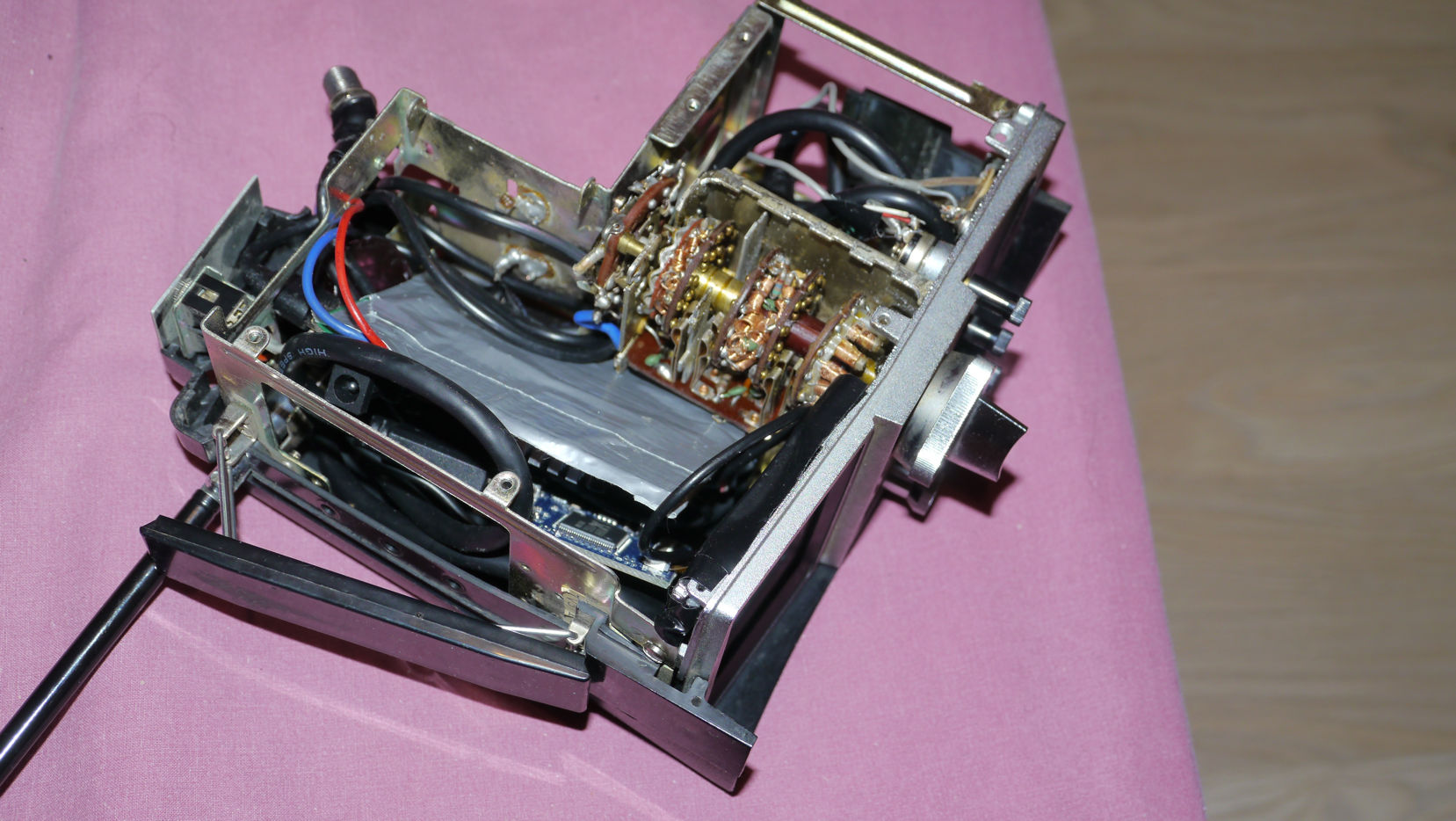

La place était considérablement plus réduite.

Vu 1348 fois

Mais j'avais obtenu un bon résultat en préservant les fonctionnalités : entrée antenne, volume manuel ajustable, ON-OFF sur le téléviseur et télécommande multifonctions.

-->

Le japonais Sony devra attendre quelques années en 1960 avant de lancer son premier mini téléviseur couleur...

[nono 63]

Excellent travail d'adaptation , les récepteurs TV t'appartiennent et tu en fais bien ce que tu souhaites , au moins là , ils revivent !

[Clopos]

Bonjour,

Cette fois-ci, j'ai converti à la couleur et au numérique, un tout petit téléviseur portable japonais de marque "Standard" SR-3A ou SR-V307 pour l'Europe, identique au modèle américain TPS-5050 sous marque "Symphonic". Le fabricant est Funai au Japon et il a été fabriqué entre 1966 et 1972.

https://www.radiomuseum.org/r/standard_sr_tv3ac.html

Malheureusement, le modèle que j'ai tenté de réparer avait son tube mort (félure) et la THT avait rendu l'âme. Je me suis donc mis en quête de trouver un écran LCD 4/3 de petite taille et de l'équiper soit d'un connecteur HDMI, soit de réussir à intégrer la réception TNT (DVB-T2).

J'ai choisi d'utiliser un écran plat 8 pouces 4/3 associé à une carte HDMI reliée à un très petit récepteur TNT sous forme de prise Péritv dont j'ai retiré le coffrage plastique et isolé la partie "cuivre", déporté son connecteur d'alimentation 12VDC et l'entrée antenne.

Après un très gros travail pour extraire les circuits d'origine sans les détruire ou abîmer la structure et surtout insérer les câbles, voici le résultat. À l'arrière, j'ai fait sortir une prise d'alimentation femelle ainsi qu'une prise d'antenne (F). J'ai débranché l'arrivée de la petite antenne intégrée car je suis dans une région à mauvaise réception TV mais je pourrais la rebrancher.

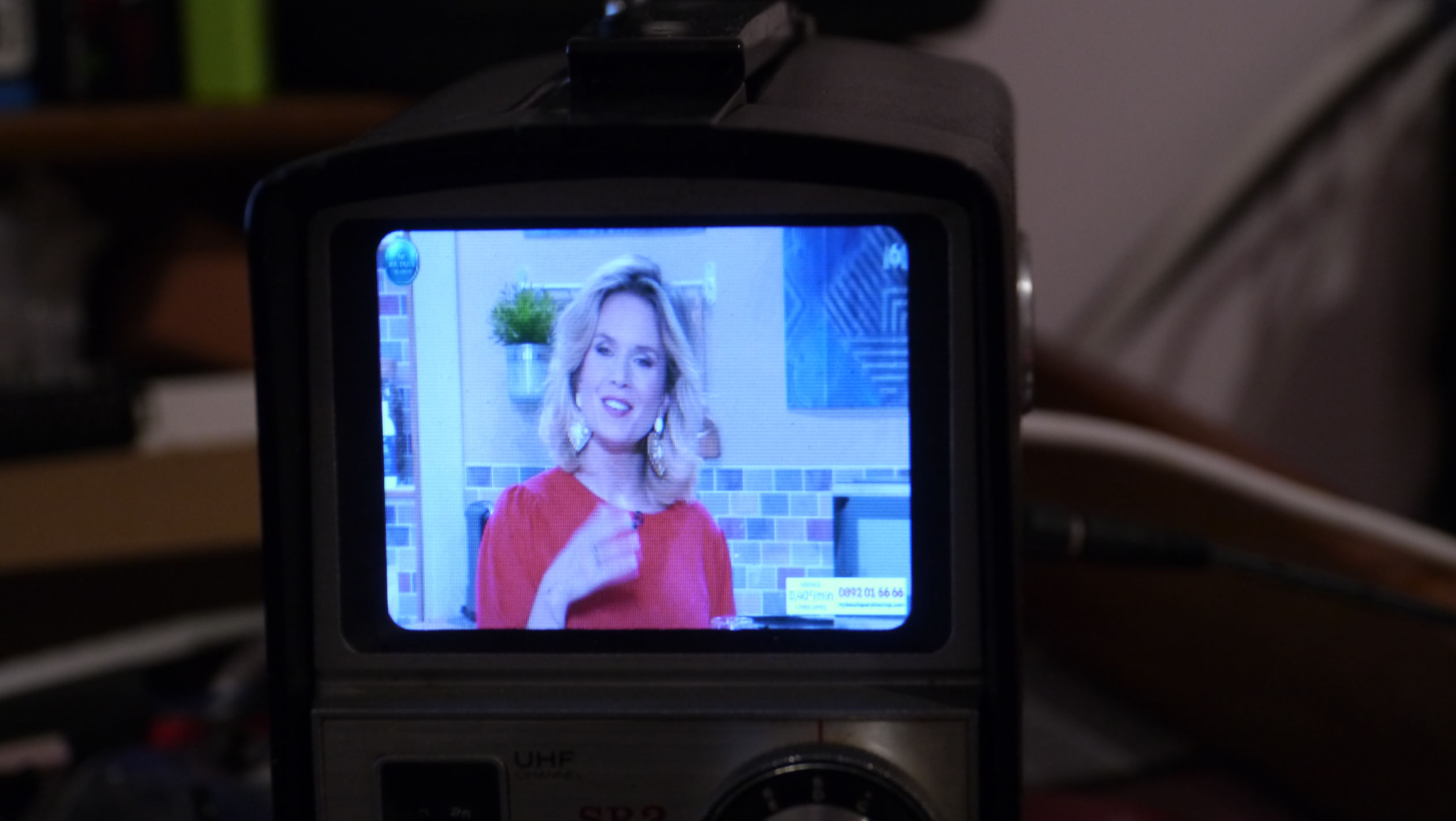

L'image est très fine, détaillée et les couleurs sont très équilibrée (pas comme sur mes photos).
Avec sa télécommande, je peux allumer-éteindre, zapper, gérer le volume audio et aller dans le menu de réglages.

PS : merci à nono 63 pour ses encouragements

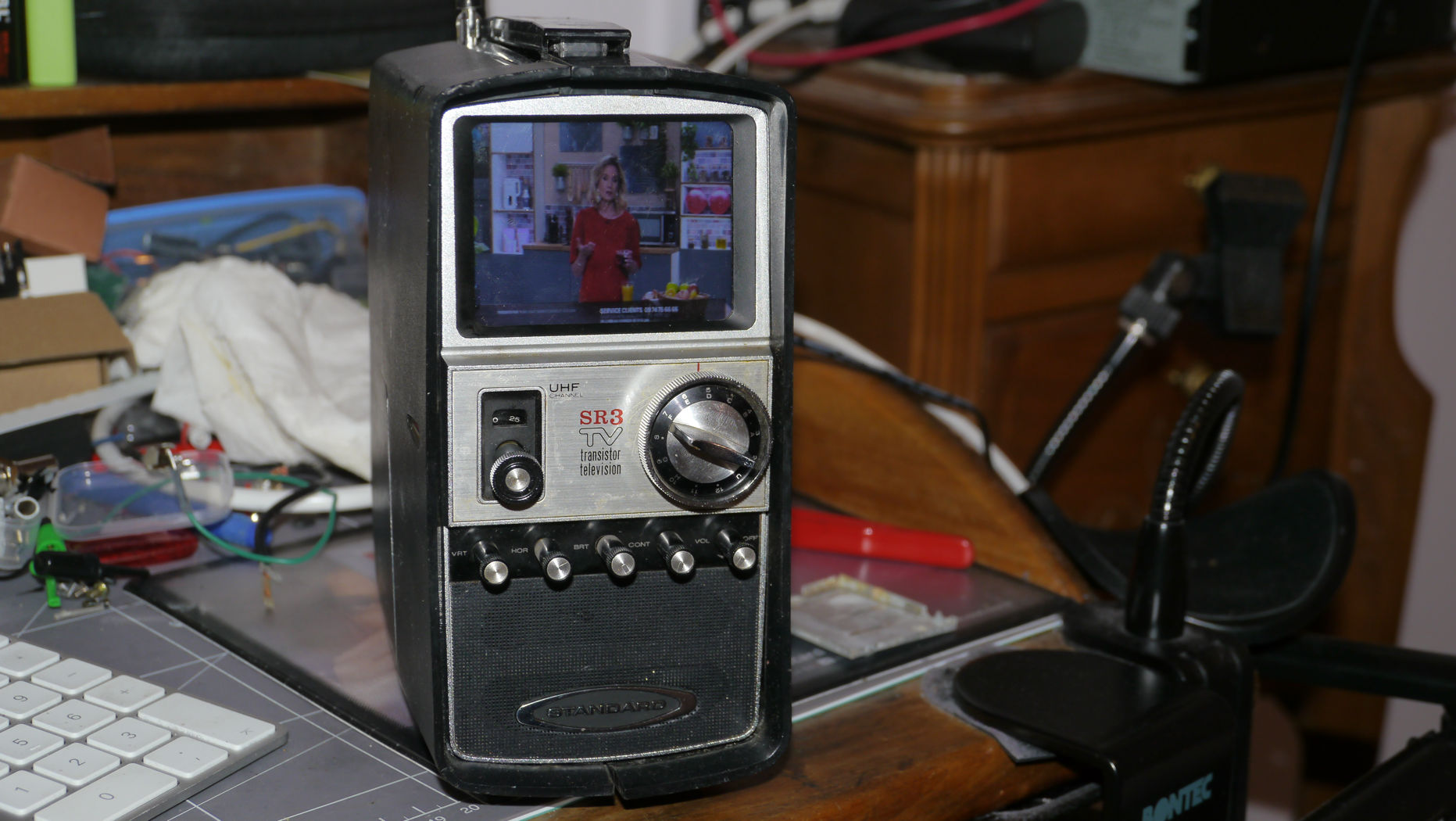

J'ai conservé l'apparence d'origine et les boutons. Les photos ne rendent pas justice à la qualité d'image.

-->

Il aura fallu de la patience pour insérer les cartes DVB-T2 et l'écran (fixé avec de l'adhésif).

-->

Le format 4/3 permet d'afficher soit une image étirée ou recadrée mais cela fonctionne pas mal.

-->

[kiki37]

Salut et

[Clopos]

Merci @kiki37

La toute dernière transformmation / sauvetage concerne ce petit téléviseur portable noir et blanc de marque allemande de l'Ouest mais très certainement fabriqué en EOM au Japon au tout début des années 1970.
Blaupunkt était très connu pour ses récepteurs radio et la HiFi depuis les années 1930, avec son logo au "point bleu".

https://www.radiomuseum.org/r/blaupunkt_scout_junior_767201076720.html

Ce Scout Junior de Blaupunkt accusait des pannes majeures sur le tube cathodique cassé et d'autres problèmes sur sa THT. J'ai donc entrepris de retirer toute son électronique et d'y installer :

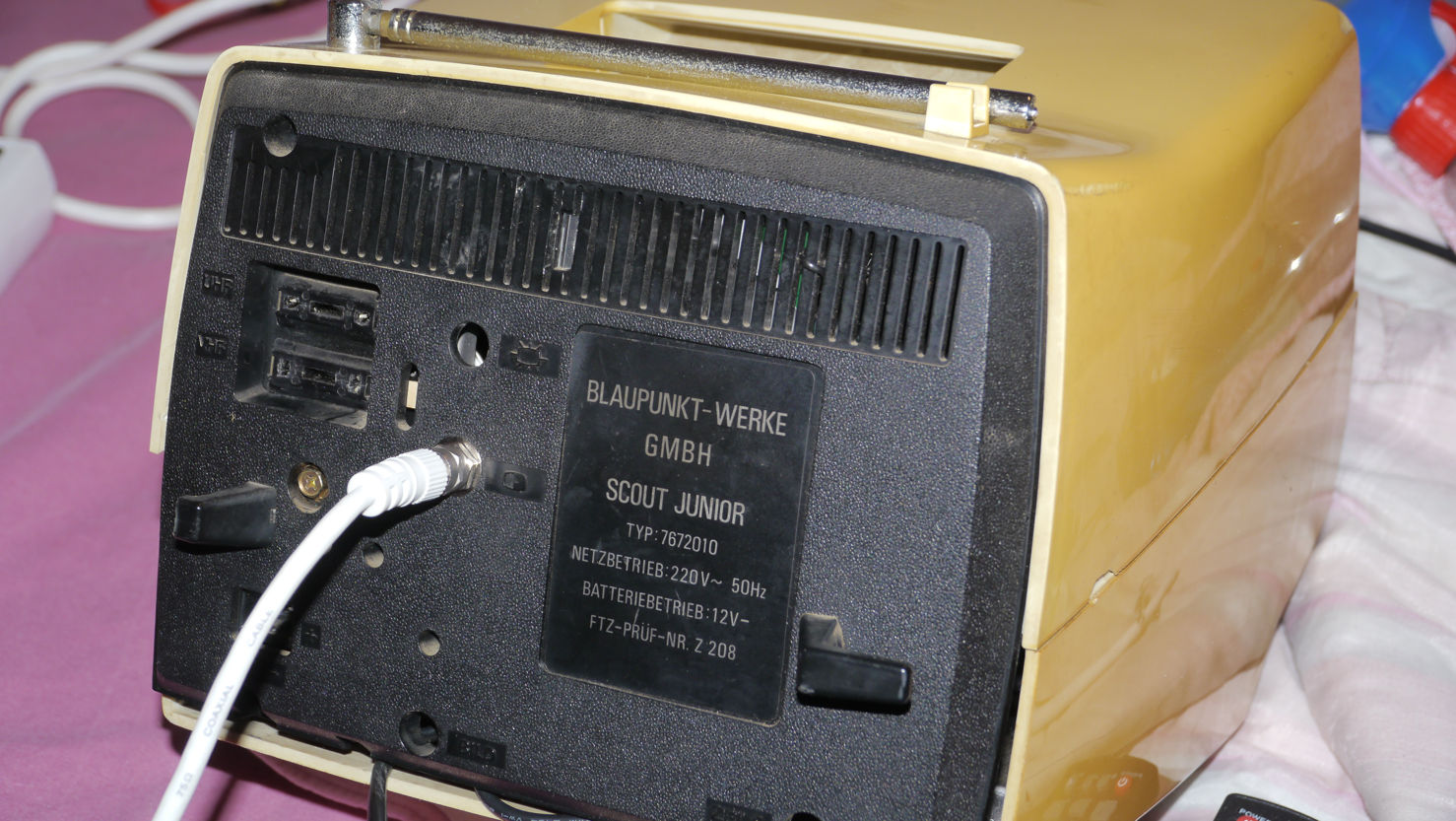

Une prise d'antenne de type F à l'arrière

-->

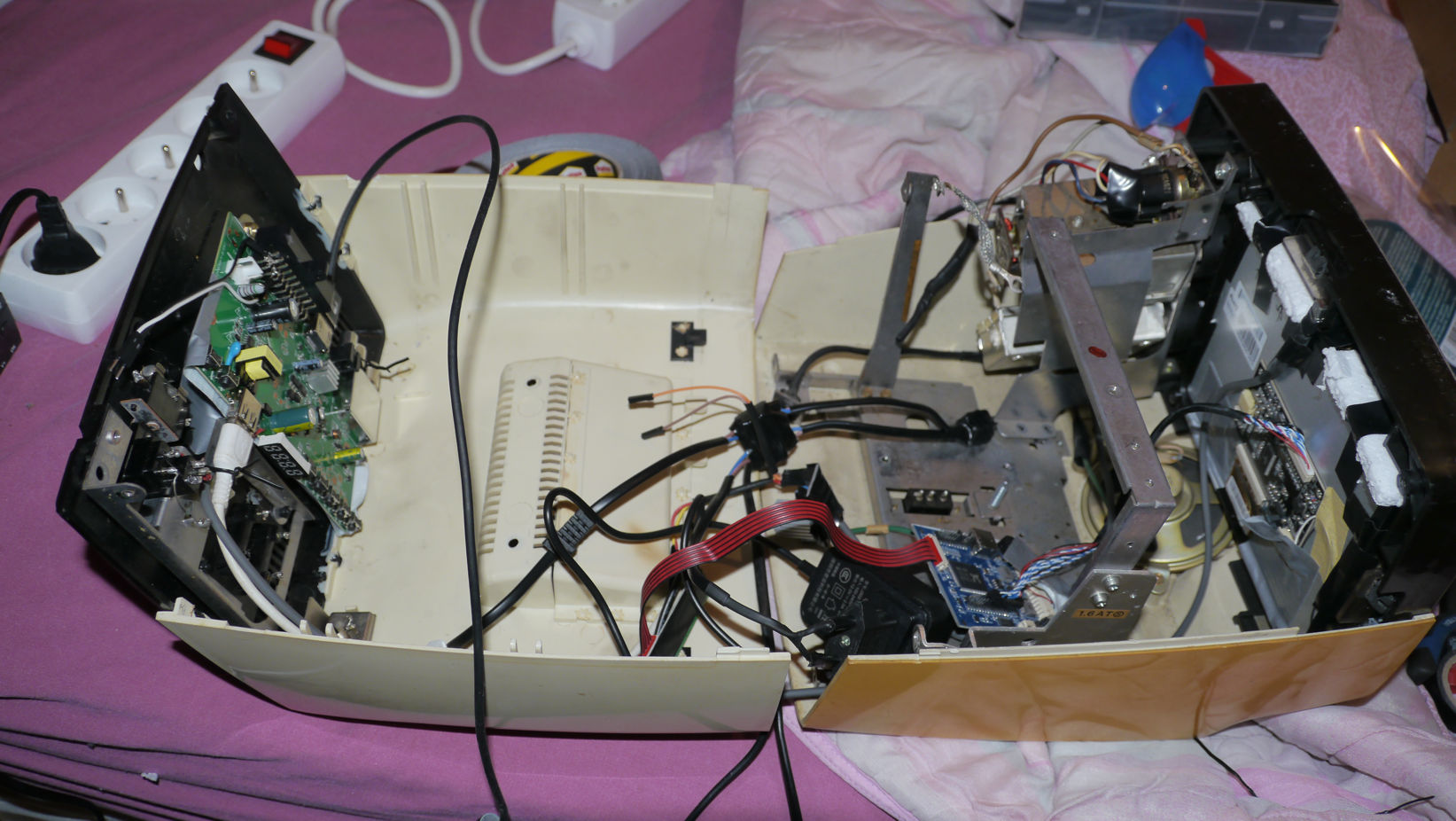

Sur la gauche, un récepteur TNT (DVB-T2) dont j'ai retiré le boitier, j'ai déporté son entrée antenne, dessoudé son capteur infrarouge et déporté vers l'avant. À droite, l'écran a été fixé avec de l'adhésif et relié par HDMI au récepteur. Beaucoup d'espace disponible pour l'écran LCD 8 pouces sur lequel j'ai dû ajouter un cache aux coins arrondis type écran cathodique. Le plus compliqué aura été de gérer le secteur, les câbles d'alimentation et l'audio. J'ai choisi de conserver la fonction on-off et de volume audio du bouton en face avant. Un tout petit ampli mono (ici au milieu au dessus du transfo d'alimentation) est reliée au haut-parleur d'origine...

-->

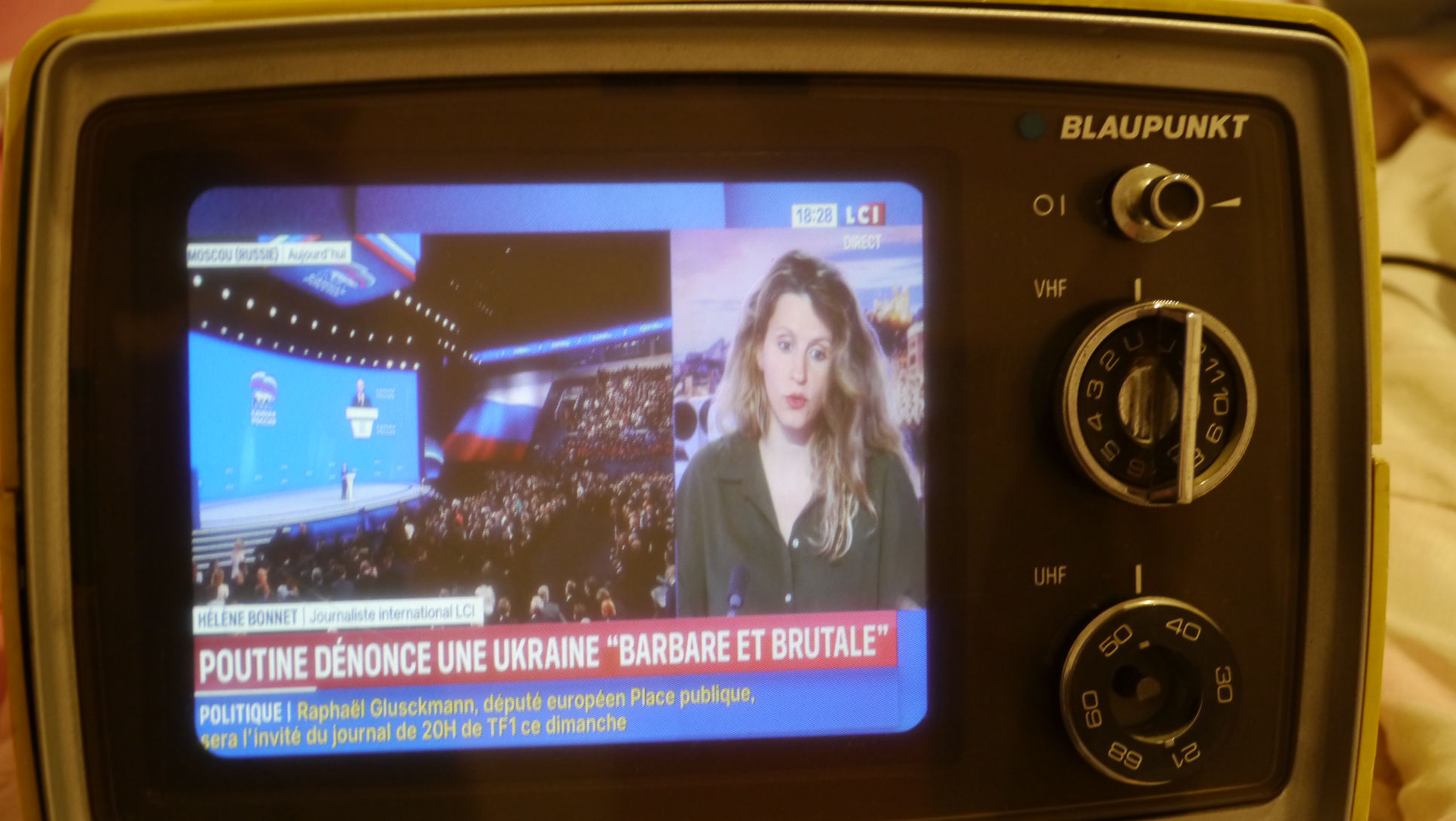

Toutes les fonctions du récepteur sont gérées par la télécommande du récepteur TNT. L'écran fumé en plastique du téléviseur procure une image légèrement diaphane qui renforce l'aspect "analogique". Le premier bouton du haut permet de couper ou activer l'alimentation générale (on-off) en le tirant ainsi que le volume audio en le faisant tourner.

-->

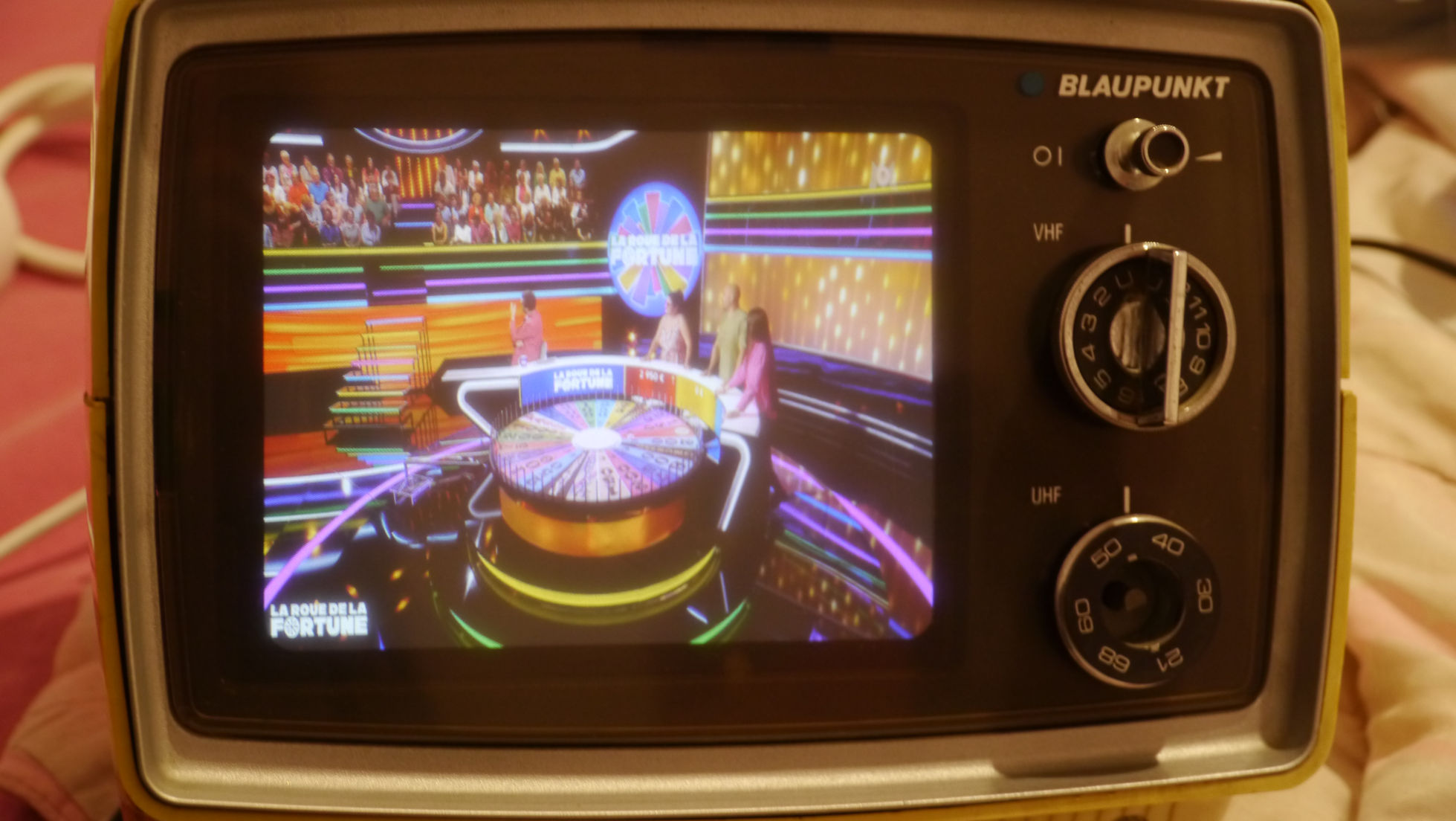

La définition de l'image est excellente (ici 1080p en 4/3). Le son est très satisfaisant.

-->

Si nécessaire, je pourrai encore ajouter une prise USB déportée à l'arrière, pour lire des fichiers vidéo ou des images JPG.

Encore un petit téléviseur de plus de 55 ans qui a repris vie...

[kiki37]

très ingénieux et une fois de plus

[Mixture]

Toutes ces transformations et adaptations sont incroyables au vu des résultats obtenus. Bravo pour ce travail minutieux. Continue ainsi de faire revivre d'anciens récepteurs

[marceljack]

Bravo Christian pour cette revitalisation originale !
A partir du moment où le tube était mort, il n'y avait pratiquement pas moyen d'une restauration en état d'origine.
