un téléviseur allemand à 4 tubes cathodiques

[Mannix54]

un téléviseur des années 60 très particulier ( Nordmende Spectra Color Studio de 1967 )







d'autres photos ici :

http://www.marcelstvmuseum.com/nordmend ... aal01.html

http://www.radiomuseum.org/r/nordmende_ ... tudio.html

une autre façon de suivre plusieurs chaines en même temps, avant l'apparition du picture in picture ( PIP )

[kmf31]

Ca a du etre un modele tres haute gamme en 1967.
Deja le pure fait que ce soit un modele couleur (pour l'ecran principale seulement) etait rare et certainement bien plus cher meme si les trois petits ecrans etaient en NB.

Ce qui est bizarre a l'epoque en Allemagne il n'y a que 2 ou 3 chaines. ARD et ZDF et peut-etre un "3eme programme" local (par exemple WDR). Je me souviens qu'a l'epoque mes parents avait un televiseur NB avec deux boutons pour memoriser 2 chaines et pour la 3eme chaine il fallait a chaque fois tourner le bouton UHF pour choisir une autre frequence.

Bien sur c'etait un module a "lampes" (comme "transisteurs") ou le monsieur du magasin passait tous les 2-3 mois pour en changer une qui avait grille, bref l'entretien de base.


Edit: sur le 2eme lien on voit en effet le prix: 4 995,- DM. Je crois en 1967 le salaire mensuel d'un ouvrier avec une formation et correctement paye a du etre autour de 300,- DM, c.-a-d. 600-1000 FF peut-etre ? Avec ca le prix de ce televiseur devrait revenir a facilement a 15 000,- ou 20 000,- Euros avec l'index de prix de nos jours, bref comme les tres grands ecrans LCD ou Plasma il y a 10 ans.

[vidéo-33]

notons aussi les afficheurs nixie à tube pour le numéro du programme

[bernard7715]

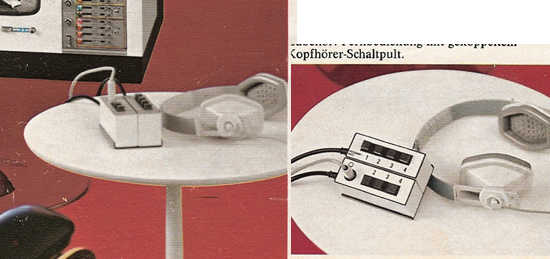

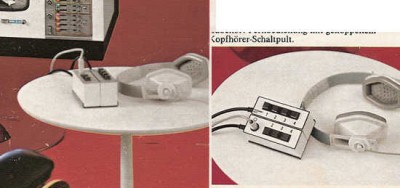

Et il a une commande a distance a fil pour le changement de la chaîne sur le tube couleur , en plus elle comporte une prise casque DIN pour écouté le son d'un des petits écrans, que l'on sélectionne grâce au clavier a trois touches.

-->

[Lowtone]

Ce qui est bizarre a l'epoque en Allemagne il n'y a que 2 ou 3 chaines. ARD et ZDF et peut-etre un "3eme programme" local (par exemple WDR).

ou capter la DFF près de la frontière

[marceljack]

Ce qui est bizarre a l'epoque en Allemagne il n'y a que 2 ou 3 chaines. ARD et ZDF et peut-etre un "3eme programme" local (par exemple WDR).

ou capter la DFF près de la frontière

Effectivement dans une bonne partie de l'Allemagne de l'Ouest on pouvait capter l'Allemagne de l'Est (en SECAM B/G mais je pense que cet appareil ne pouvait recevoir ce programme qu'en noir et blanc).
Dans d'autres parties du pays, on pouvait recevoir en B/G la Suisse, les Pays-Bas ou la Belgique.

J'avais été très impressionné par cet appareil à l'époque (j'étais étudiant ...), j'en avais vu un chez l'importateur à Lyon (Vaulx en Velin), il devait peut-être y avoir une version pour la France.
Cet appareil n'était pas destiné aux particuliers, d'après les pubs il s'adressait aux professionnels des médias et aux journalistes.

C'était en fait un TV couleur avec 3 petits TV noir et blanc dans la même ébénisterie.
Les petits TV N&B étaient certainement entièrement transistorisés ainsi que les parties RF /FI du TV principal, peut-être même le décodeur couleur.
Seules les parties balayage ligne et trame du TV couleur étaient à coup sûr à tubes à cette époque.

Les tuners devaient être à présélection mécanique (pas encore de varicaps appropriées à cette époque), mais c'est sans doute le seul TV au monde équipé de tubes nixies (les tous premiers afficheurs LED à 7 segments sont apparus en 1967 ou 68, mais il n'aurait pas été simple de les commander à partir d'un commutateur mécanique, contrairement à un tube nixie).

[kmf31]

De nos jours ca semble moins cher de simuler les tubes nixies au lieu d'utiliser des vraies.

On pourrait proposer des televiseurs avec un petit paneau LCD (a cote de l'ecran principal) pour afficherr le numero de la chaine sous forme de style "nixie".
