Utilisation de signaux DVB-T pour partager des écrans PC sur plusieurs TV

[GK6]

Bonjour à tous,
Je pense être au bon endroit pour trouver une ceinture noire de la diffusion/réception vidéo qui pourrait répondre à mon problème.

En effet, au travail nous cherchons à pouvoir partager en direct des écrans PC (entre 4 et 8 ) situés dans plusieurs pièces (entre 4 et 8 également) vers de plus grands écrans accrochés aux murs. Sachant que nous ne disposons pas vraiment de gros moyens, nous sommes plutôt à la recherche d'un système DIY .

Sur internet, on trouve facilement de quoi splitter ou commuter plusieurs HDMI, voir même gérer ça d'un seul endroit via un commutateur matriciel ou même une mini-régie.
Le seul problème est qu'il faudrait affecter quelqu'un pour gérer la distribution des signaux et lui téléphoner depuis les endroits distants lorsqu'on souhaite changer de source sur un écran, pas vraiment pratique.

Nous avons également pensé à partager les écrans en réseau via un logiciel collaboratif mais cela nécessite que l'ensemble des collaborateurs sachent utiliser cet outil ce qui est loin d'être le cas contrairement à l'utilisation d'une zapette sur un téléviseur.

En cherchant un peu mon mouton à 5 pattes, je suis tombé par hasard sur quelques modèles de modulateurs qui transforment les signaux HDMI en signaux VHF/UHF dont voici un exemple :
https://www.edision.gr/en/detail/hdmi-modulator-3in1-mini-loop

Avec et équipement, il est donc très facile de partager le signal vidéo de chaque écran comme une chaine de la TNT tout en ayant la possibilité de garder un œil sur ce que l'on partage. Il est également assez facile de distribuer le signal vers les téléviseurs qui n'auraient plus qu'à changer de chaîne pour choisir la source voulue.

Là où cela va certainement se compliquer, c'est au moment où il va falloir agréger tous ces signaux dans un seul câble coaxial, j'ai bien une ou deux idées mais je n'arrive pas à savoir si elles sont réalisables.

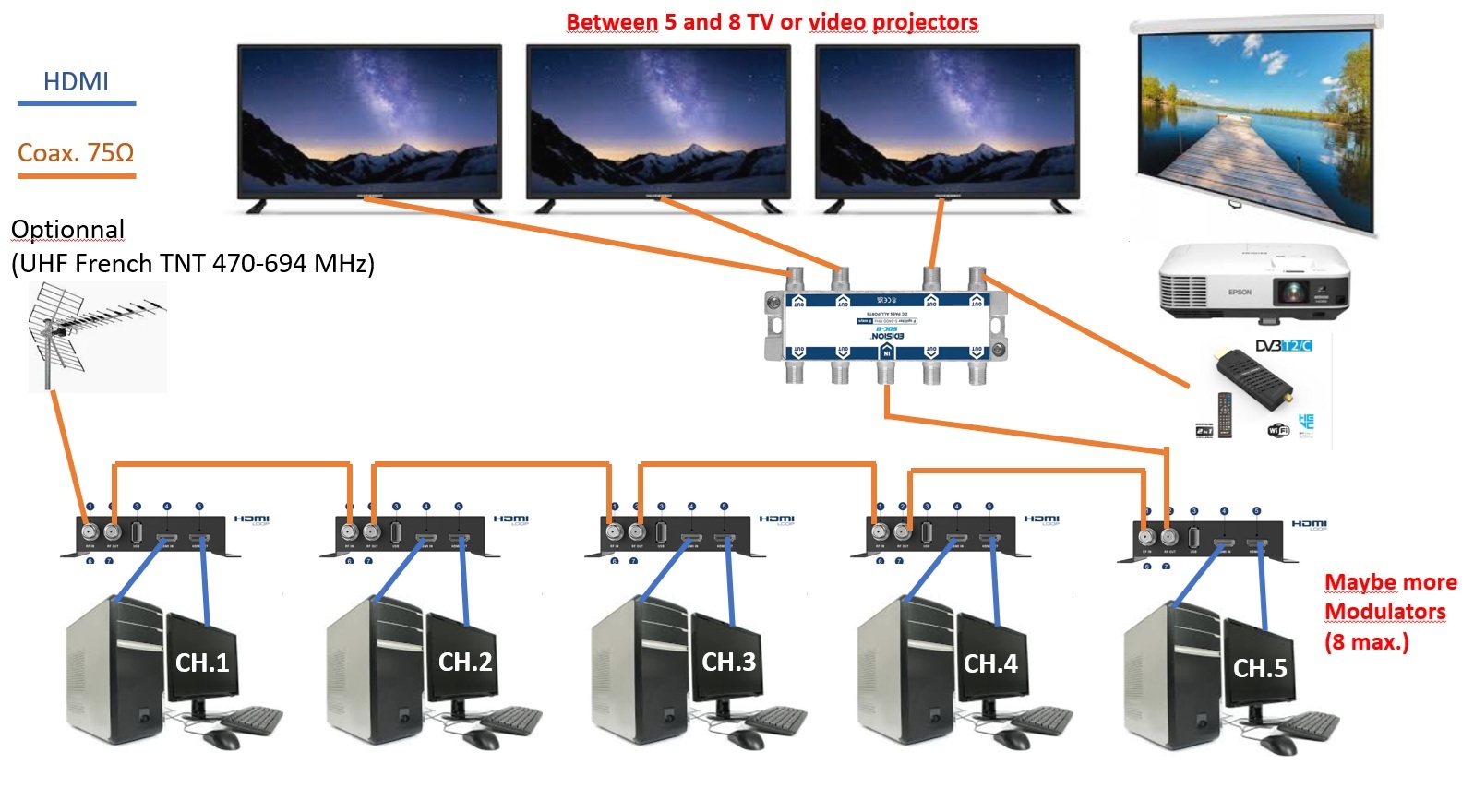

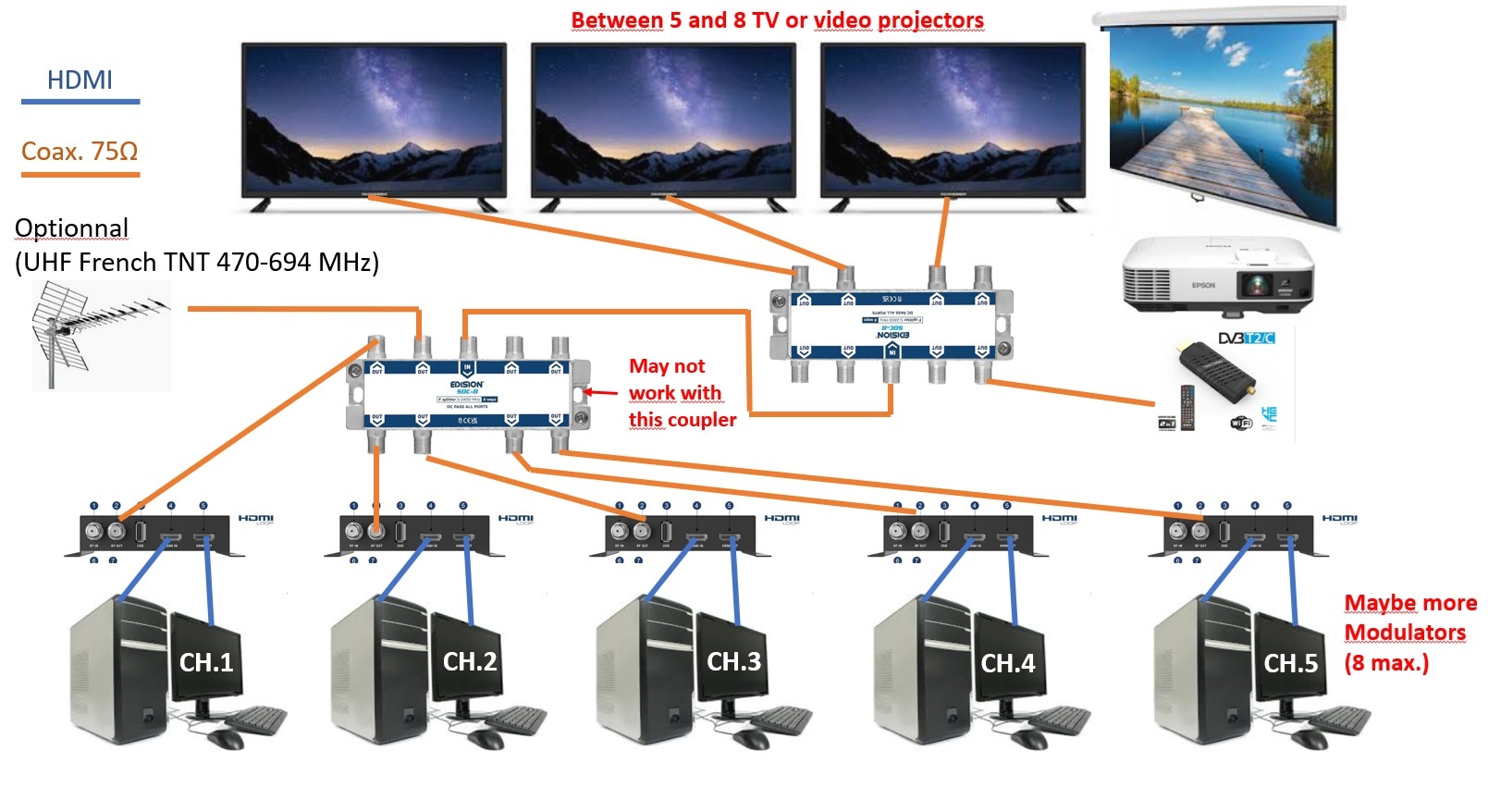

Voici ci-dessous deux schémas expliquant ce que je souhaiterais obtenir (le premier a ma préférence car nécessite de tirer beaucoup moins de câbles entre les pièces), la TNT serait un plus mais on pourra s'en passer :
https://zupimages.net/viewer.php?id=26/15/yefd.jpg

https://zupimages.net/viewer.php?id=26/15/ljj2.jpg


Si quelqu'un peut éclairer ma lanterne ou a une bien meilleure idée que moi je suis preneur.

Merci d'avance,
Bien cordialement,

[Oizo]

Bonjour,
La première solution, c'est un répartiteur qui une entrée et 8 sorties, brancher des entrées sur des prises sorties risque de ne pas donner de bons résultats du tout. Et en trouver un avec autant d'entrées pour une sortie n'est pas simple.
La deuxième solution fonctionnera sans problème

[Mario78]

Bonjour,
La première solution, c'est un répartiteur qui une entrée et 8 sorties, brancher des entrées sur des prises sorties risque de ne pas donner de bons résultats du tout. Et en trouver un avec autant d'entrées pour une sortie n'est pas simple.
La deuxième solution fonctionnera sans problème

Justement c'est la pire , l'équilibrage du niveau des canaux sera dans les choux.
Un répartiteur marche très bien en coupleur.
Il faut juste faire très attention à la répartition des canaux sur le spectre . (N-1, N et N+1 doivent être libre)

[Oizo]

J’ai deux modulateurs Edision sur lesquels je peux régler la puissance de sortie, cela fonctionne très bien de les chaîner de la sorte. Bon évidemment il y en a juste deux.

Je n’aurais pas pensé qu’un répartiteur fonctionne aussi bien en coupleur, c’est bon à savoir.

[Mario78]

J’ai deux modulateurs Edision sur lesquels je peux régler la puissance de sortie, cela fonctionne très bien de les chaîner de la sorte. Bon évidemment il y en a juste deux.

Je n’aurais pas pensé qu’un répartiteur fonctionne aussi bien en coupleur, c’est bon à savoir.

L'explication est simple :
entre l'entrée et la sortie d'un modulateur on a suivant le modèle entre -3 dB et + 3 dB.
On va prendre dans un premier temps un modulateur -3 dB. Ils sont simplement réalisés avec le même principe qu"un répartiteur inversé ( les diodes sont dans le mauvais sens) : 1 coté est l'entrée extérieure , l'autre vient du modulateur.
Si on prend la configuration maximale à 8 modulateurs on a une différence de réglage de -21 dB (7 x -3 dB) entre le premier et dernier modulateur. sans oublier le -24 dB sur l'antenne TNT.
Sachant que l'on a encore -14 dB par la répartition . soit un total de -38 dB sur la TNT.
Maintenant sur un modulateur de type +3dB qui est en réalité un coupleur de -3 dB avec un petit ampli de +6 dB ( de truc qui se coupait sur le magnétoscope en mode vidéo).
Si on prend la configuration maximale à 8 modulateurs on a une différence de réglage de +21 dB (7 x +3 dB) entre le premier et dernier modulateur. sans oublier le +24 dB sur l'antenne TNT.
Sachant que l'on a encore -14 dB par la répartition . soit un total de +10 dB sur la TNT mais réalisé par 8 amplis avec un facteur de bruit non négligeable .
l'idéal est de faire un installation TNT standard : 1 antenne vers 8 TVs : 1 antenne , 1 ampli 20 dB , 1 répartiteur (-14 dB).
Sur le câble entre l'antenne et l'ampli on met un répartiteur en inverse (2 entrées - 1 sortie). Sur la deuxième entrée on met le coupleur ( répartiteur en inversé ) 8 entrées vers 1 sortie.
Sur les 8 entrées on branche les 8 modulateurs avec un réglage de 55 dB + 14 dB (dû au couplage).

Il y a encore mieux :
https://www.edision.gr/en/detail/7789_hdmi-modulator-3in1-quad
il accepte du 1080P60 et ne nécessitera que 2 modulateurs pour 8 chaînes et un simple coupleur 2 entrées.

[GK6]

Bonjour Mario78,
Merci pour ces explications super limpides, j'en parle à mes collègues et si c'est OK on mettra ça en place et j'en profiterai pour poster ici notre retour d'expérience.
A bientôt,
Cordialement,

[Mario78]

Bonjour,
Par contre, l'installation est facile. Mais vous auriez intérêt à passer par un antenniste : il faut faire des réglages : il faut équilibrer chaque canal mais il faut compenser les pertes dans les câbles.

[rvs]

Je ne suis pas spécialiste mais il est tout à possible de diffuser son écran sur VLC (Media->Diffuser->Périphérique de capture->Bureau). Après il faut choisir le nombre d'image (60 ahma), le protocole (http, toujours à mon humble avis) et ainsi de suite...
A un moment donné, on peut voir la ligne de commande. Il pourra être utilisé pour créé un raccourci qui lancera VLC et diffusera directement le flux.

Sur le récepteur, on peut utiliser aussi VLC (Windows, mac, Android,...) , il faudra mettre comme URL logiquement un truc comme http://IP_Emetteur:Port_choisi_dans_VLC ( par exemple http://10.2.56.23:8080). Il est possible également de créer une playlist M3U contenant les différentes URL des PC diffuseurs et la mettre sur des clés USB à brancher sur les récepteurs et donc utilisables avec une zapette dans VLC pour Android par exemple.

Bien sur, je ne l'ai jamais fait donc c'est très théorique et a vos risques et périls, mais ça doit marcher...

Édit : Il faudra peut-être mettre une adresse IP fixe sur les PC diffuseurs
