14 - Calvados [Caen - Mont Pinçon]

Puis-je recevoir la TNT (simple définition ou HD) dans ma commune et quand ? Débats sur les zones d'ombre...

14 - Calvados [Caen - Mont Pinçon]

Messagepar Laurent » 07 Nov 2007 20:01

Liste des émetteurs du département du Calvados :

:arrow: Émetteur Principal :
- Caen - Mont Pinçon.

:arrow: Émetteurs Locaux :
- Caen - Nord – Hérouville-Haute-Folie
- Condé-sur-Noireau - La Conterie.
- Falaise - Chemin des Oliviers.
- Honfleur - La Côte Vassale.
- Lisieux - Sant-Désir.
- Livarot - Route d'Orbec.
- Orbec - La Vespière.
- Pont-l'Évêque - Agglomération.
- Saint-Martin-de-Bienfaite - La Rosière.
- Thury-Harcourt - La Roche Bouquet.
- Vire 1 - La Besnardière.


5 AVRIL 2016 : CHANGEMENT DE NORME TNT (et passage des chaines en HD)

Dans toutes les régions, à partir du 5 avril 2016, toutes les chaines de la TNT seront diffusées selon la norme MPEG-4.

A cette date les multiplex R5 (TF1 HD, FRANCE2 HD et M6 HD) et R8 (6TER, RMC DÉCOUVERTE et NUMÉRO 23) seront éteints.
Les 6 multiplex nationaux restants (R1, R2, R3, R4, R6 et R7) seront recomposés afin d'accueillir, avec les multiplex locaux R15, la totalité des chaines actuellement diffusées sur la TNT (voir ci-dessous la nouvelle composition des multiplex).

De plus la nouvelle norme MPEG-4 permettra de diffuser la plupart des chaines en Haute Définition.

Pour continuer à recevoir les chaines de la TNT à partir du 5 avril 2016, les téléviseurs qui actuellement ne permettent pas de recevoir les chaines diffusées en Haute Définition (HD) devront être équipés d'un adaptateur MPEG-4 (HD) ou bien être changés pour un téléviseur plus récent.

Les chaines qui seront diffusées en HD le 5 avril 2016 et celles qui resteront en SD :
- Toutes les chaines nationales actuellement gratuites seront diffusées en HD.
- Toutes les chaines payantes seront aussi diffusées en HD, sauf PARIS PREMIÈRE qui restera en SD.
- La chaine d'info LCI, qui deviendra gratuite le 5 avril, restera également en SD.


TRANSFERT DE LA BANDE DES 700 MHz

L'extinction des multiplex R5 et R8 permettra à terme l'abandon par la TNT de la bande des 700 MHz dans toute les régions, au profit de la téléphonie mobile.
Ce transfert de la bande 700 sera échelonné en phases successives jusqu'en 2019, pour les émetteurs du Calvados il serait prévu au plus tard en mars 2019, un calendrier plus précis sera publié ultérieurement.


Plus d'information sur le CHANGEMENT de NORME TNT et le TRANSFERT de la BANDE 700 dans le sujet : Changement de norme TNT et transfert de la bande des 700 mhz

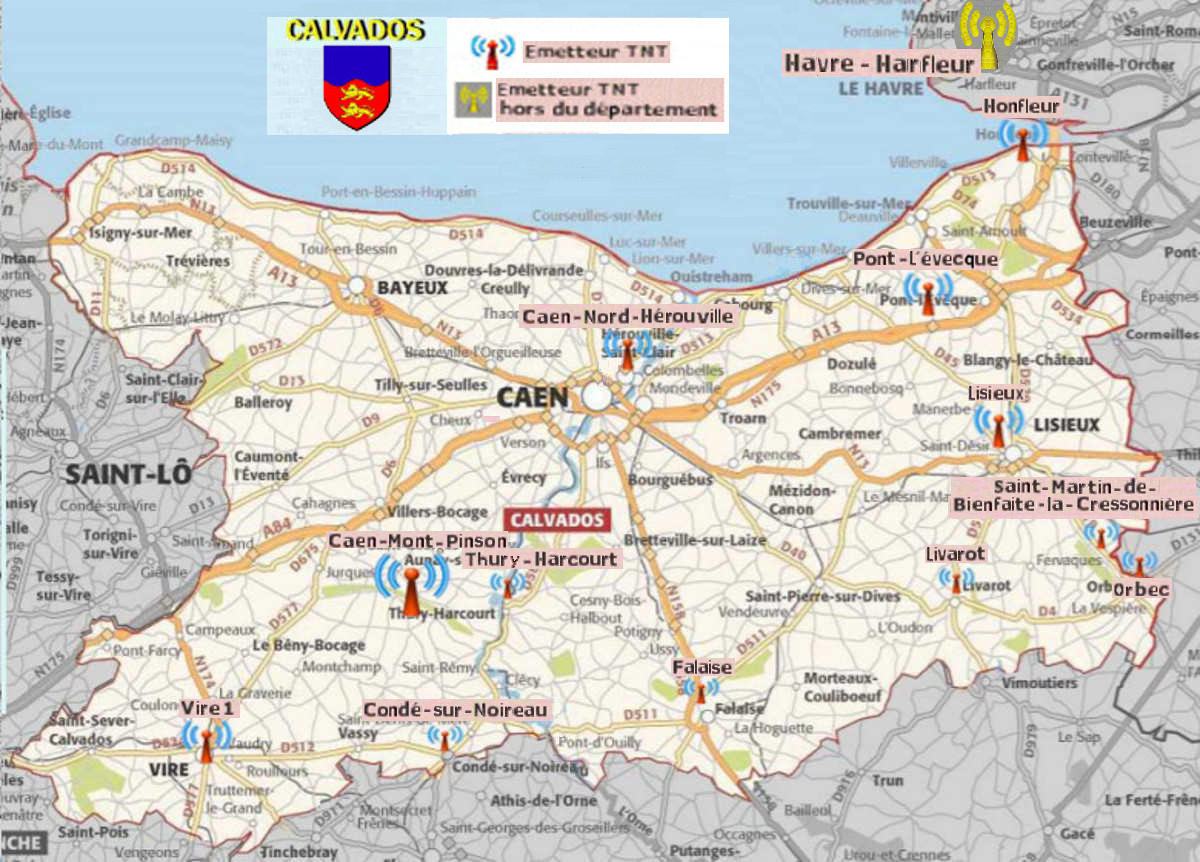

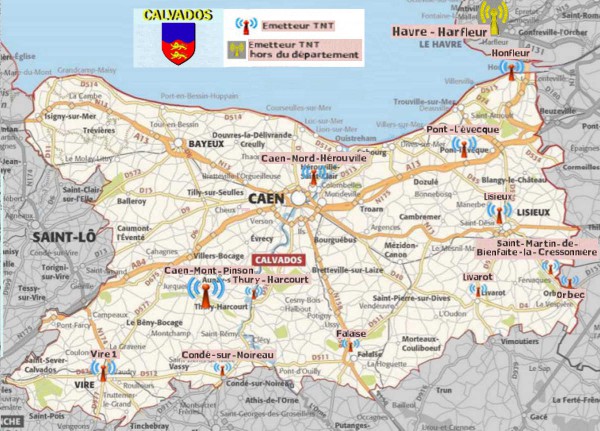

Emplacement des émetteurs du département du Calvados :

Cliquez sur la carte pour l'agrandir


Carte de la couverture TNT
La carte est issue d’une simulation informatique ; la réalité constatée sur le terrain peut donc être différente des estimations théoriques
Source :http://www.csa.fr

Cliquez sur la carte pour l'agrandir


Liste des anciens topics :
:arrow: Emetteur de Caen Nord Hérouville
:arrow: Emetteur de Caen Mont Pinçon


Couverture des émetteurs TNT :
Pour identifier de quel émetteur vous dépendez, recherchez votre commune par l'intermédiaire des outils disponibles sur les sites de TNTtest, du CSA ou de TDF :
:arrow: Test de couverture TNTtest
:arrow: Zones de couverture du CSA
:arrow: Test de couverture TDF


COMPOSITION DES MULTIPLEX


-------------------------------------------------------------------------------------

ÉMETTEUR DE CAEN - MONT-PINÇON

Émetteur Principal.

Pylône TDF du Mont-Pinçon, commune du Plessis-Grimoult :
D'autres photos sont disponibles ici

Caractéristiques techniques des multiplex (cliquez sur les liens pour plus de détails) :
R3: 22H 100kW (TDF).
R1: 25H 100kW (TOWERCAST).
R6: 28H 100kW (TOWERCAST).
R4: 29H 94kW (TOWERCAST).
R7: 30H 100kW (TOWERCAST).
R2: 42H 50kW (TOWERCAST).

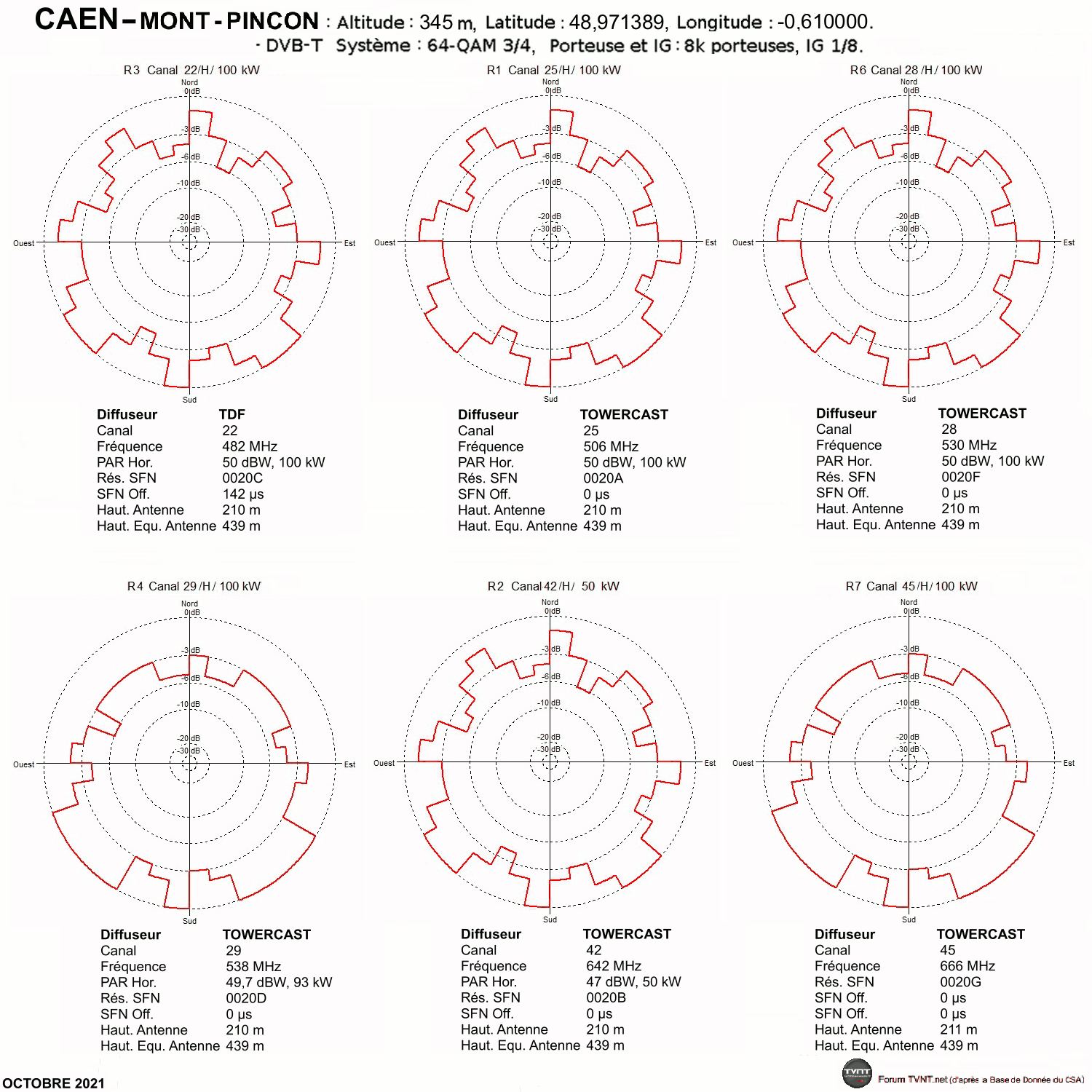

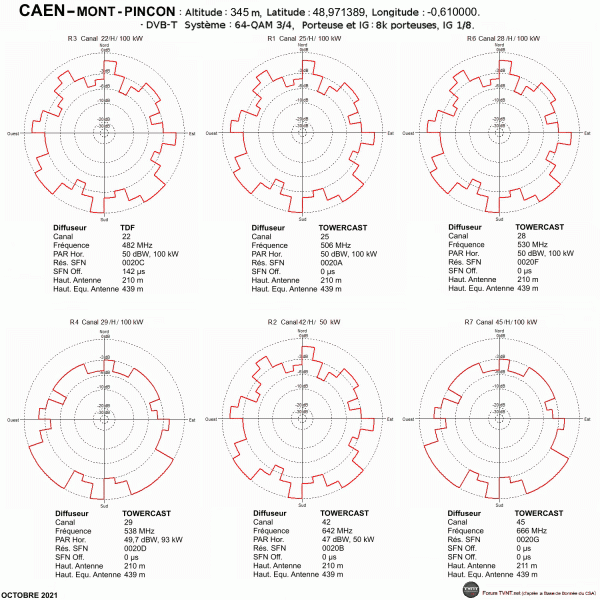

Cliquez sur le diagramme de rayonnement pour l'agrandir


-------------------------------------------------------------------------------------

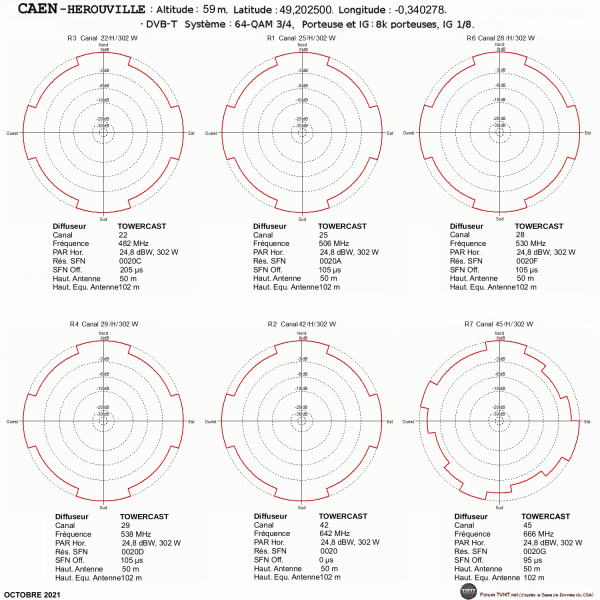

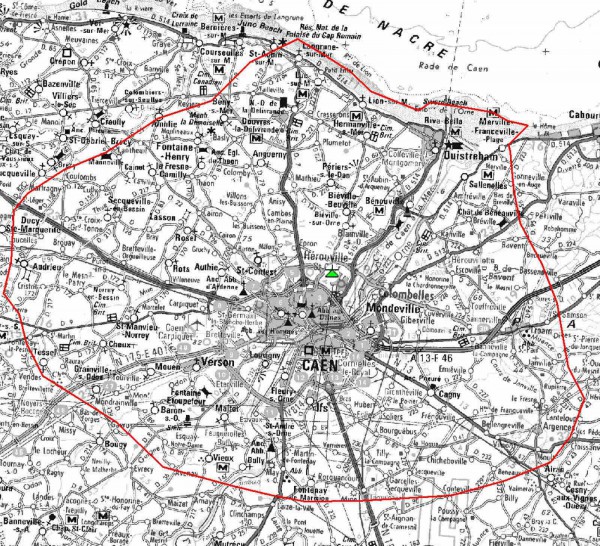

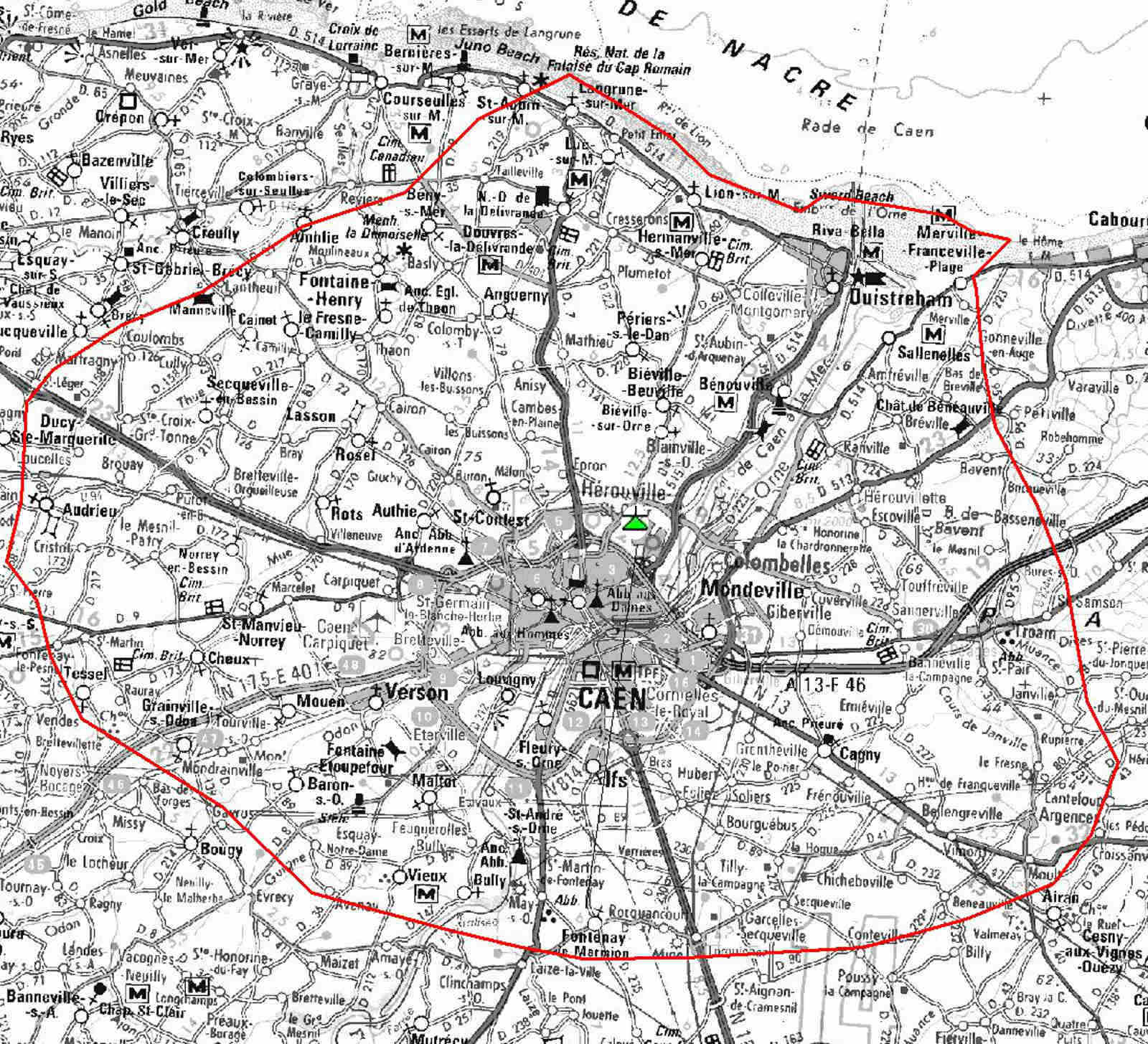

ÉMETTEUR DE CAEN - NORD – HÉROUVILLE-HAUTE-FOLIE

Site TOWERCAST d'Hérouville-Saint-Clair dans le quartier de La Haute Folie :
D'autres photos sont disponibles ici

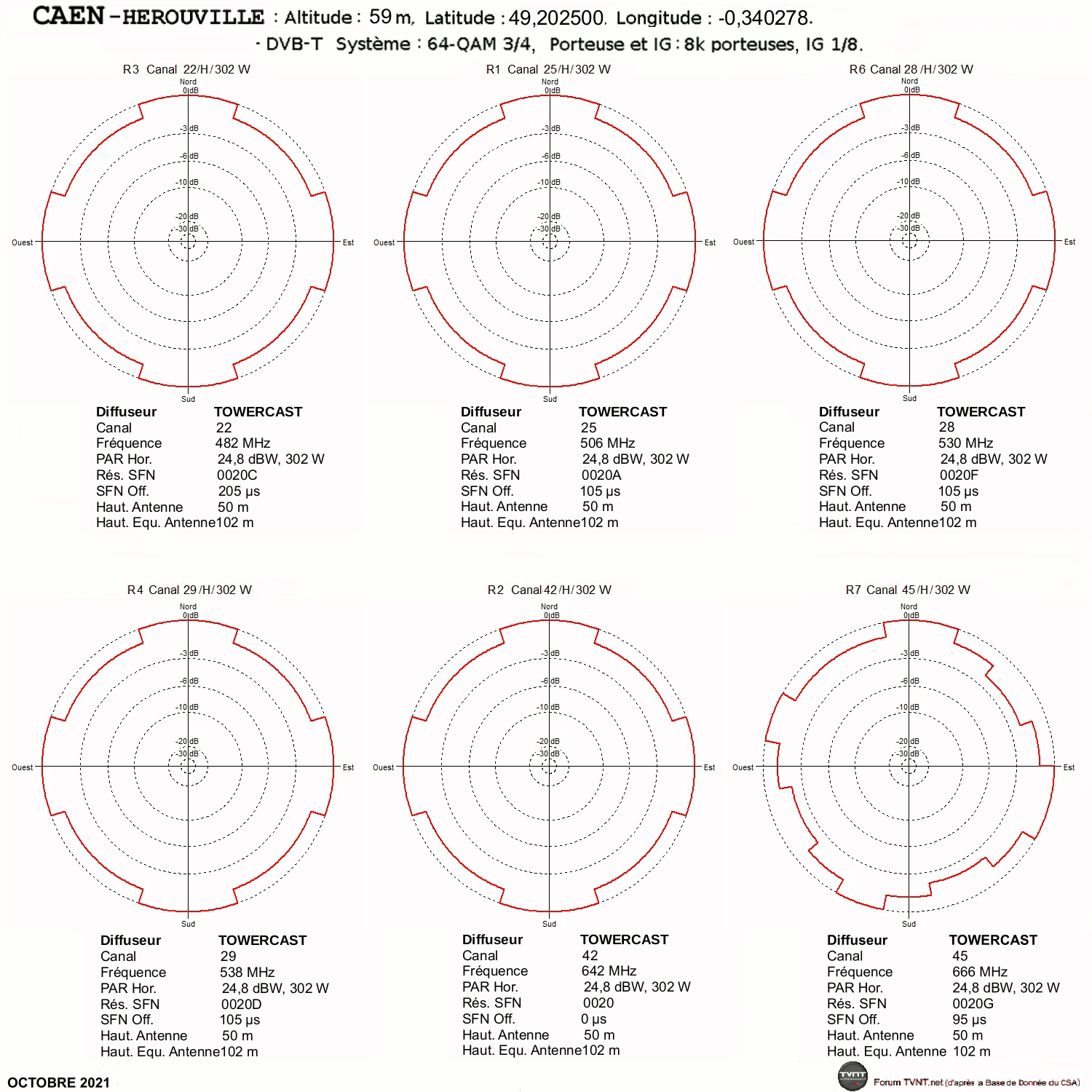

Caractéristiques techniques des multiplex (cliquez sur les liens pour plus de détails) :
R3: 22H 300W (TOWERCAST).
R1: 25H 300W (TOWERCAST).
R6: 28H 300W (TOWERCAST).
R4: 29H 300W (TOWERCAST).
R7: 30H 300W (TOWERCAST).
R2: 42H 300W (TOWERCAST).

Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

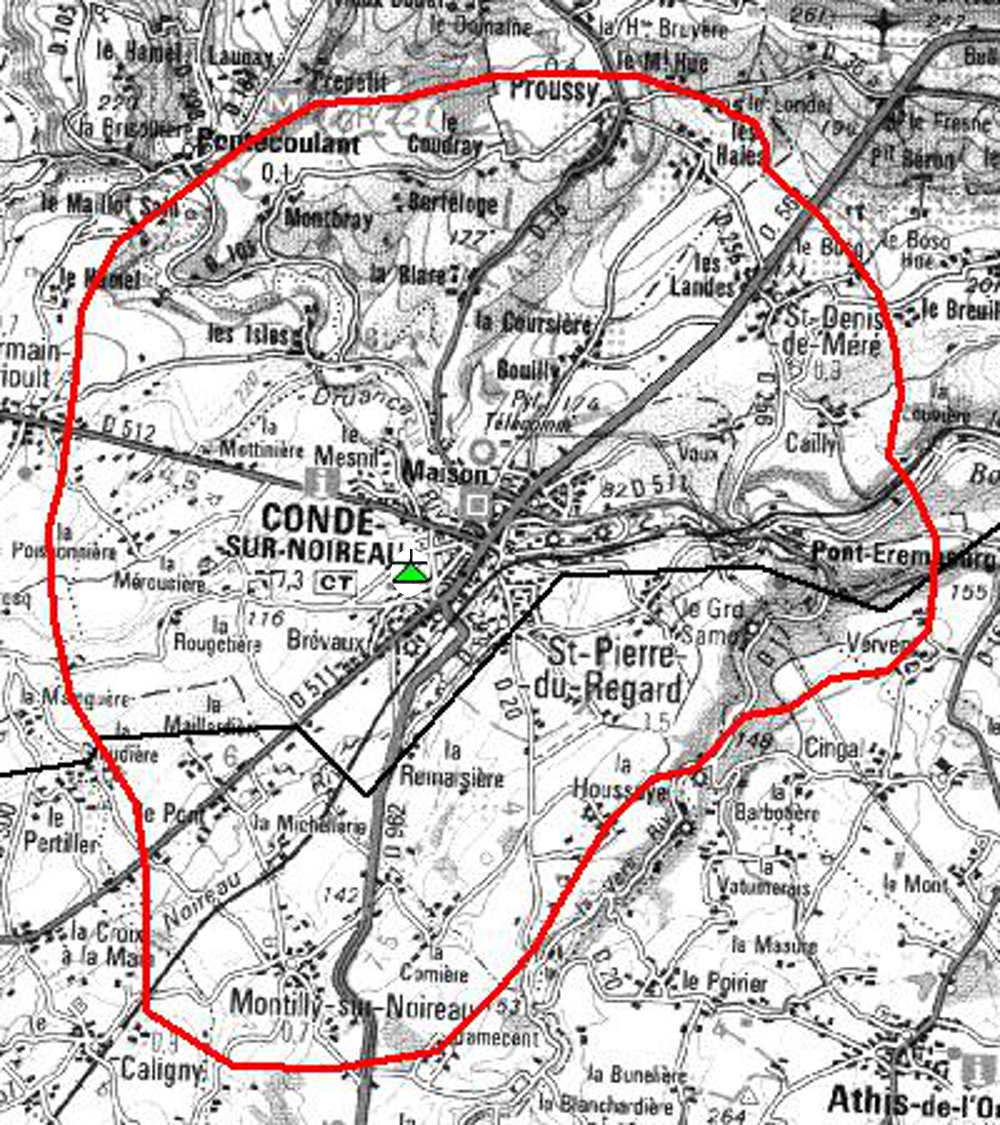

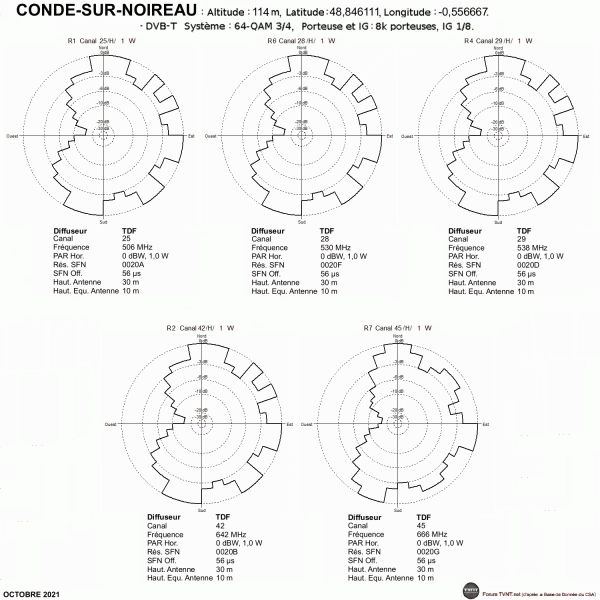

ÉMETTEUR DE CONDÉ-SUR-NOIREAU - LA CONTERIE

Il y a 2 pylônes sur le site de La Conterie à Condé-sur-Noireau :

- le pylône ITAS TIM, qui diffuse tous les multiplex de la TNT :

- tout proche, le pylône TDF du Stade ne diffuse plus la TNT depuis le 3 juillet 2012 :

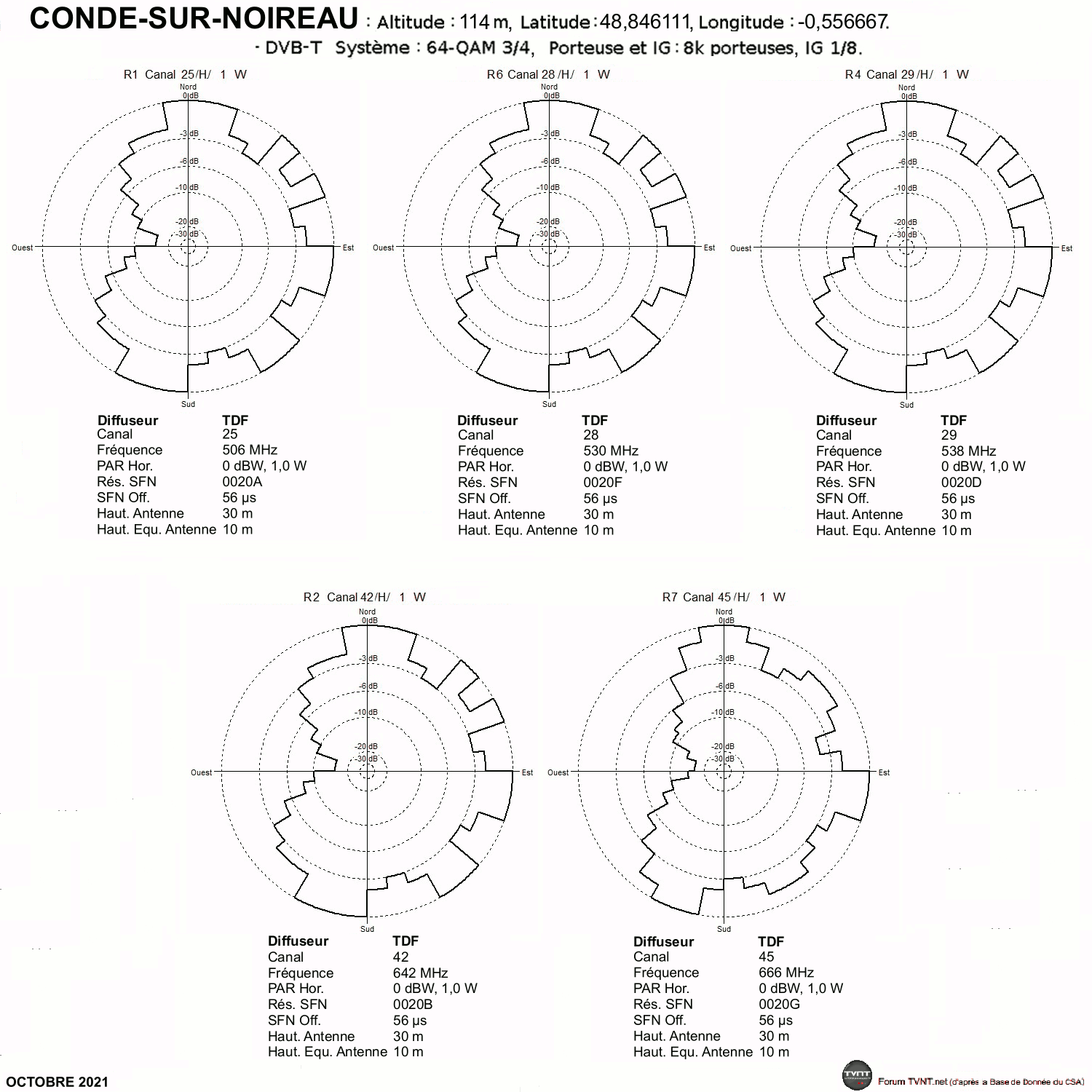

Caractéristiques techniques des multiplex (cliquez sur les liens pour plus de détails) :
R1: 25H 1W (ITAS TIM).
R6: 28H 1W (ITAS TIM).
R4: 29H 1W (ITAS TIM).
R7: 30H 1W (ITAS TIM).
R2: 42H 1W (ITAS TIM).

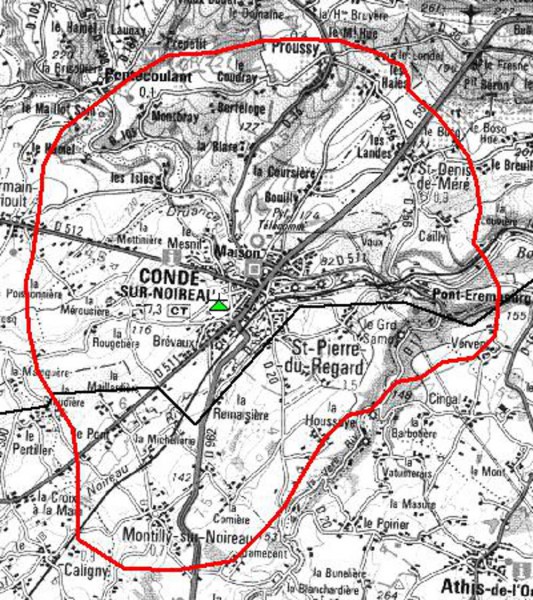

Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

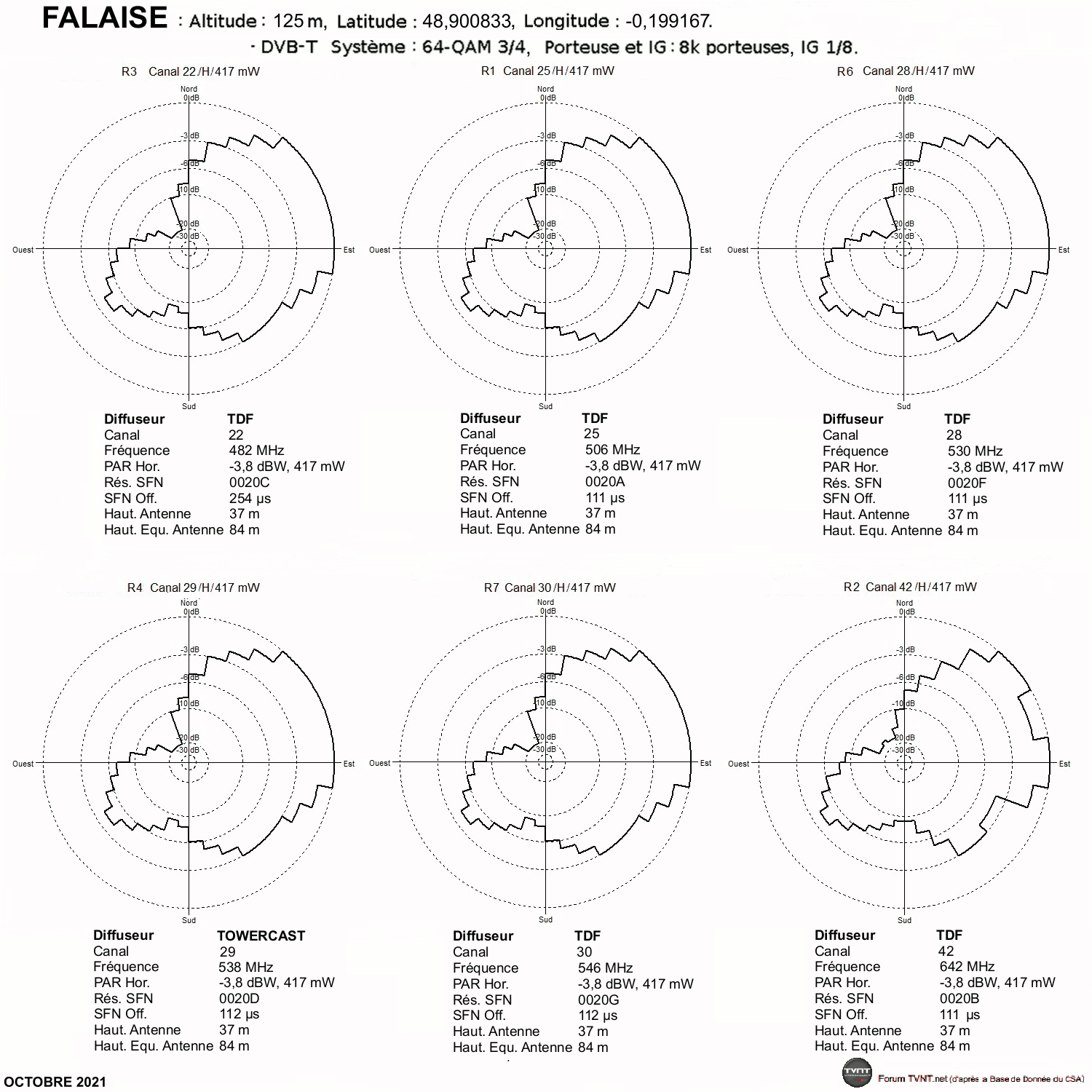

ÉMETTEUR DE FALAISE - CHEMIN DES OLIVIERS

Sur pylône TDF du chemin des Oliviers à Falaise :

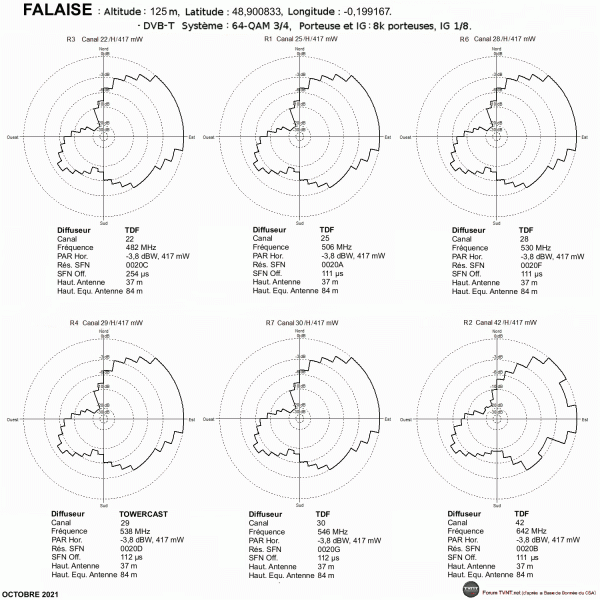

Caractéristiques techniques des multiplex (cliquez sur les liens pour plus de détails) :
R3: 22H 420mW (TDF).
R1: 25H 420mW (TDF).
R6: 28H 420mW (TDF).
R4: 29H 420mW (TDF).
R7: 30H 420mW (TDF).
R2: 42H 420mW (TDF).

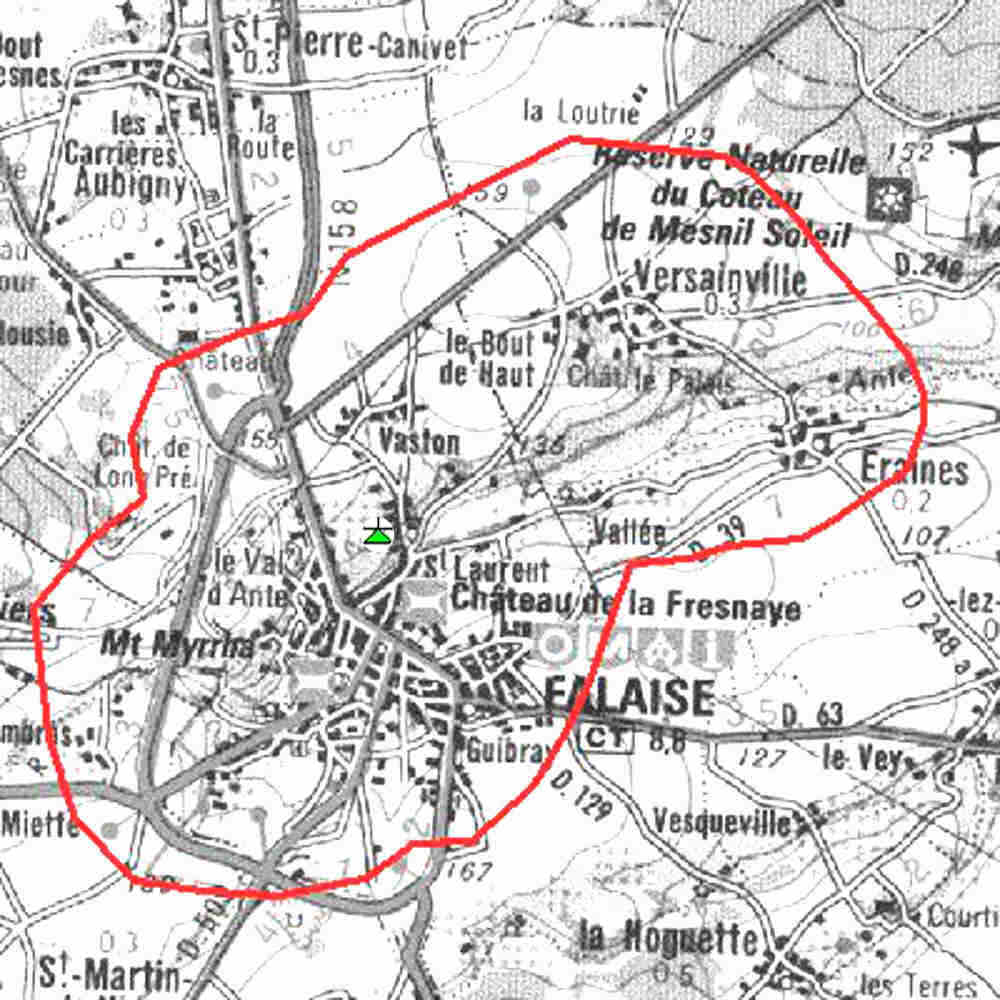

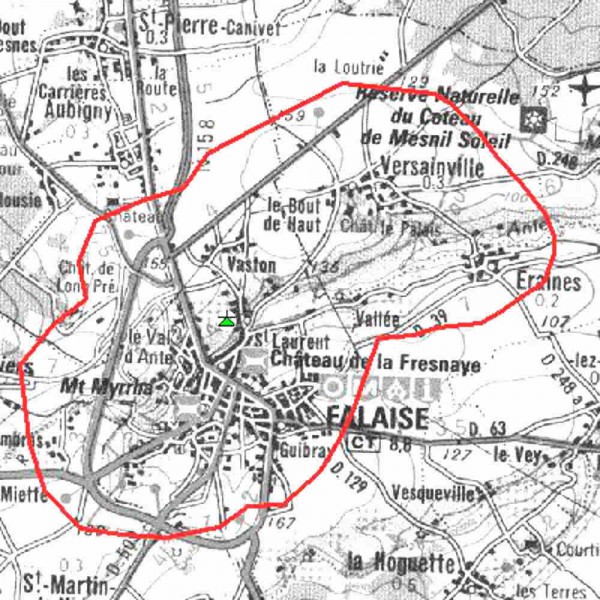

Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

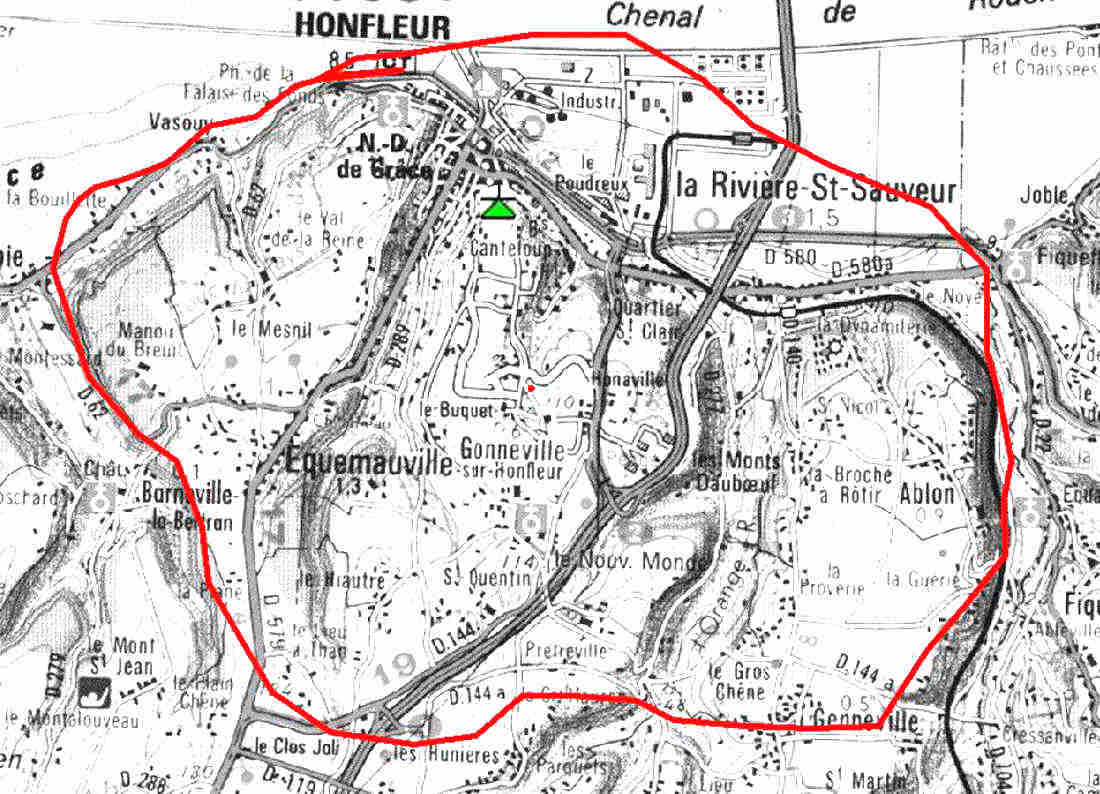

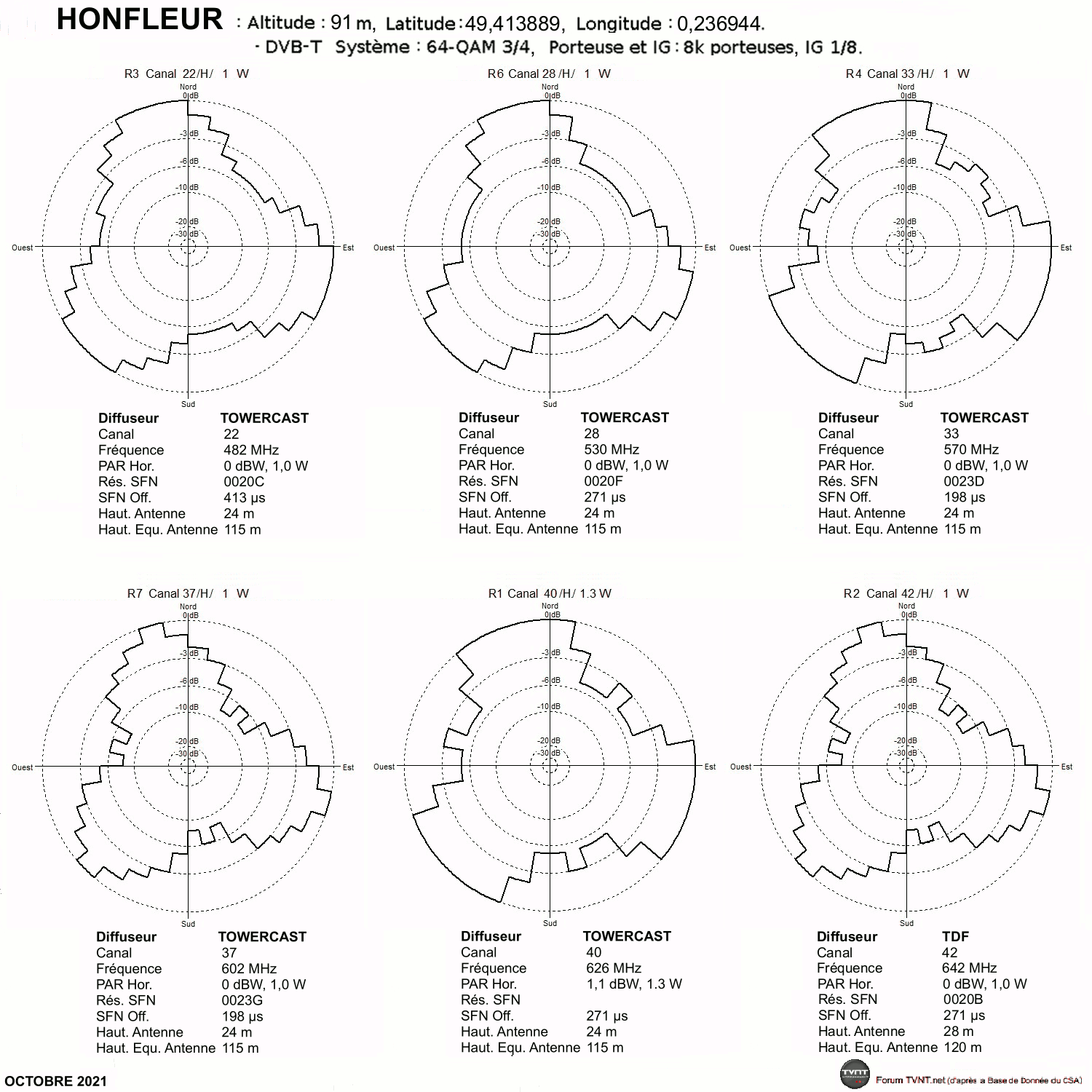

ÉMETTEUR D'HONFLEUR - LA CÔTE VASSALE

Sur pylône TDF de la côte Vassale à Honfleur.

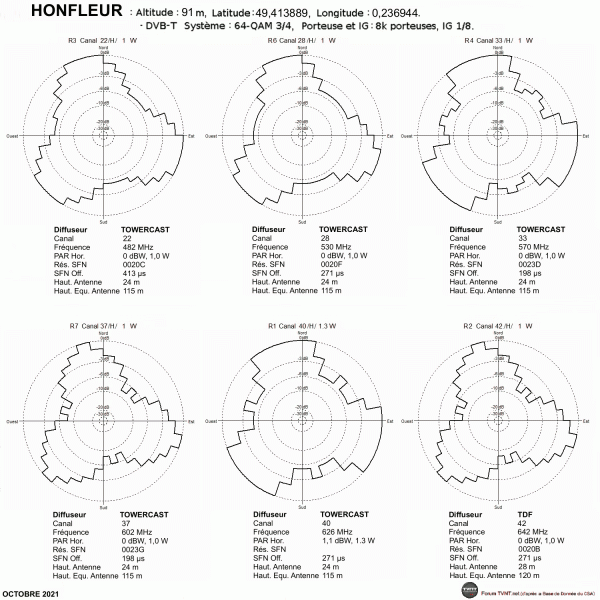

Caractéristiques techniques des multiplex (cliquez sur les liens pour plus de détails) :
R3: 22H 1W (TDF).
R6: 28H 1W (TOWERCAST).
R1: 36H 1W (TDF).
R7: 37H 1W (TOWERCAST).
R2: 42H 1W (TDF).
R4: 53H 1W (TOWERCAST).

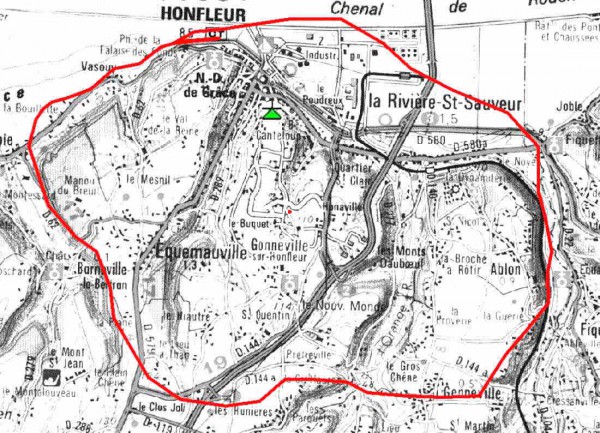

Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

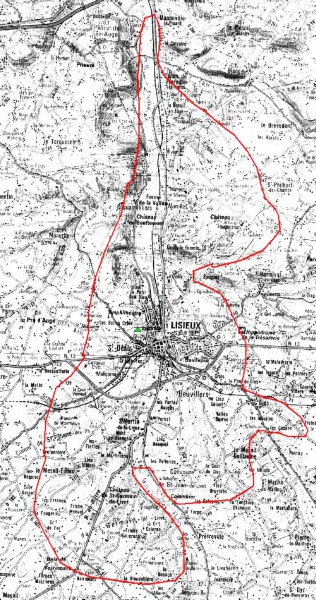

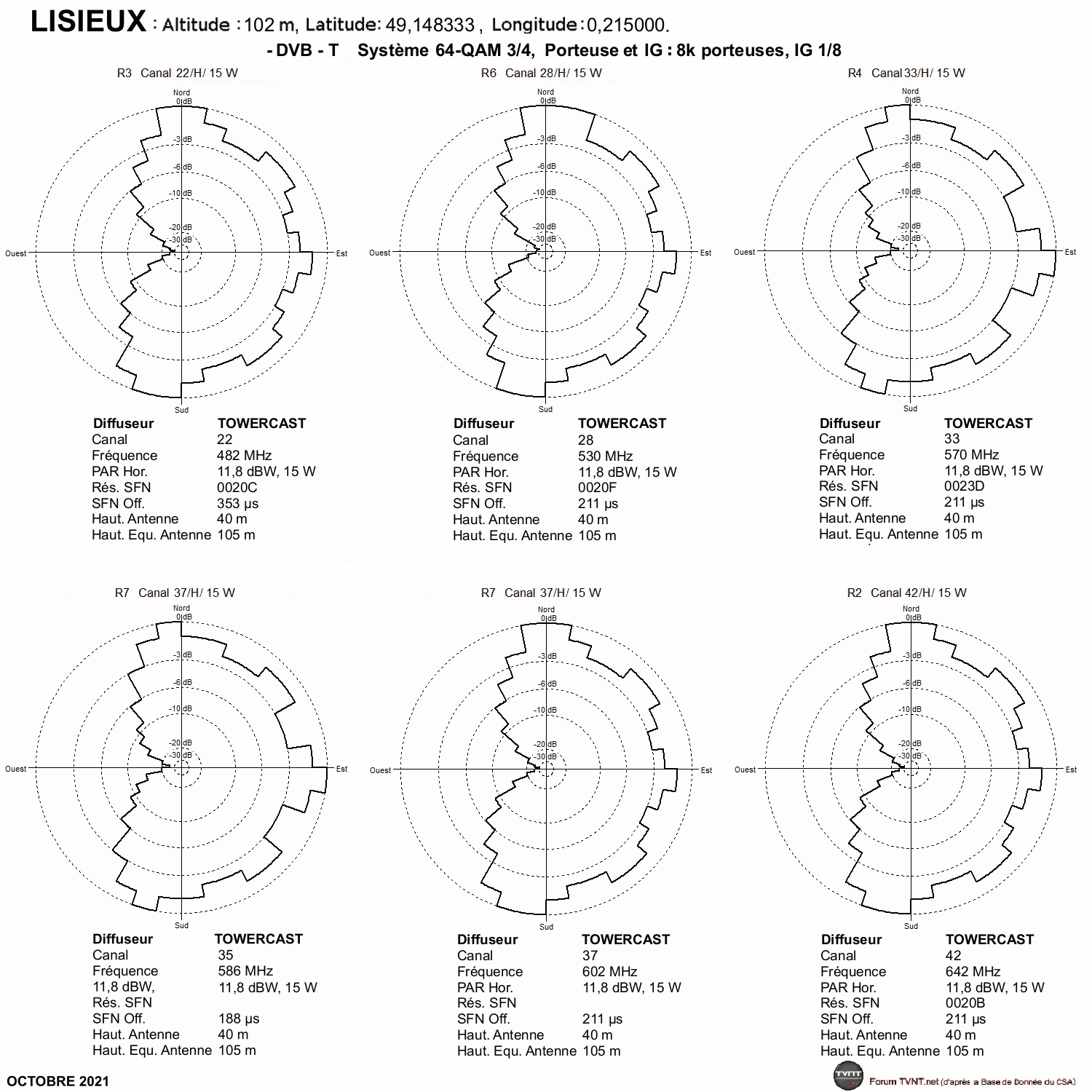

ÉMETTEUR DE LISIEUX - SAINT-DÉSIR

Trois pylônes diffusent la TNT sur Lisieux.
Les 3 pylônes sont proches les uns des autres et situés en limite des communes de Lisieux et Saint-Désir :

- le pylône ITAS TIM situé au lieu-dit Révolu, qui diffuse les multiplex R4 et R6.

- le pylône TOWERCAST au lieu dit Le Refuge, qui diffuse les multiplex R2, R3 et R7 :
Image (Photo Magicien)

- le pylône TDF de Saint-Désir, situé chemin de la Cavée, qui diffuse le multiplex R1.

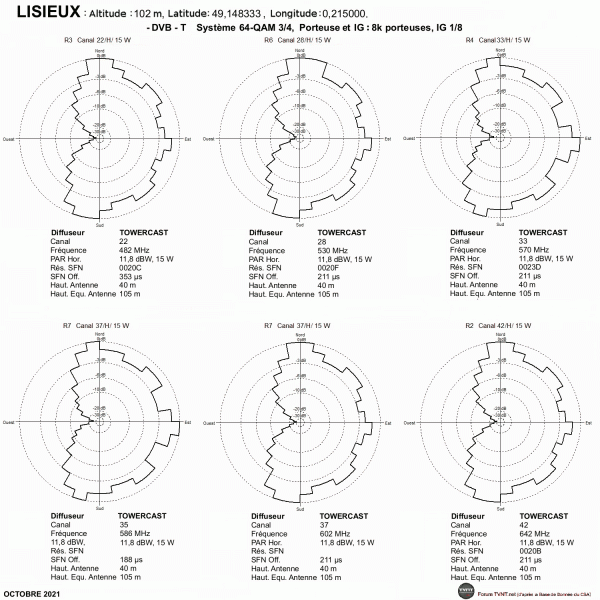

Caractéristiques techniques des multiplex (cliquez sur les liens pour plus de détails) :
R3: 22H 15W (TOWERCAST).
R6: 28H 15W (ITAS TIM).
R1: 36H 18W (TDF).
R7: 37H 15W (TOWERCAST).
R2: 42H 15W (TOWERCAST).
R4: 53H 15W (ITAS TIM).

Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

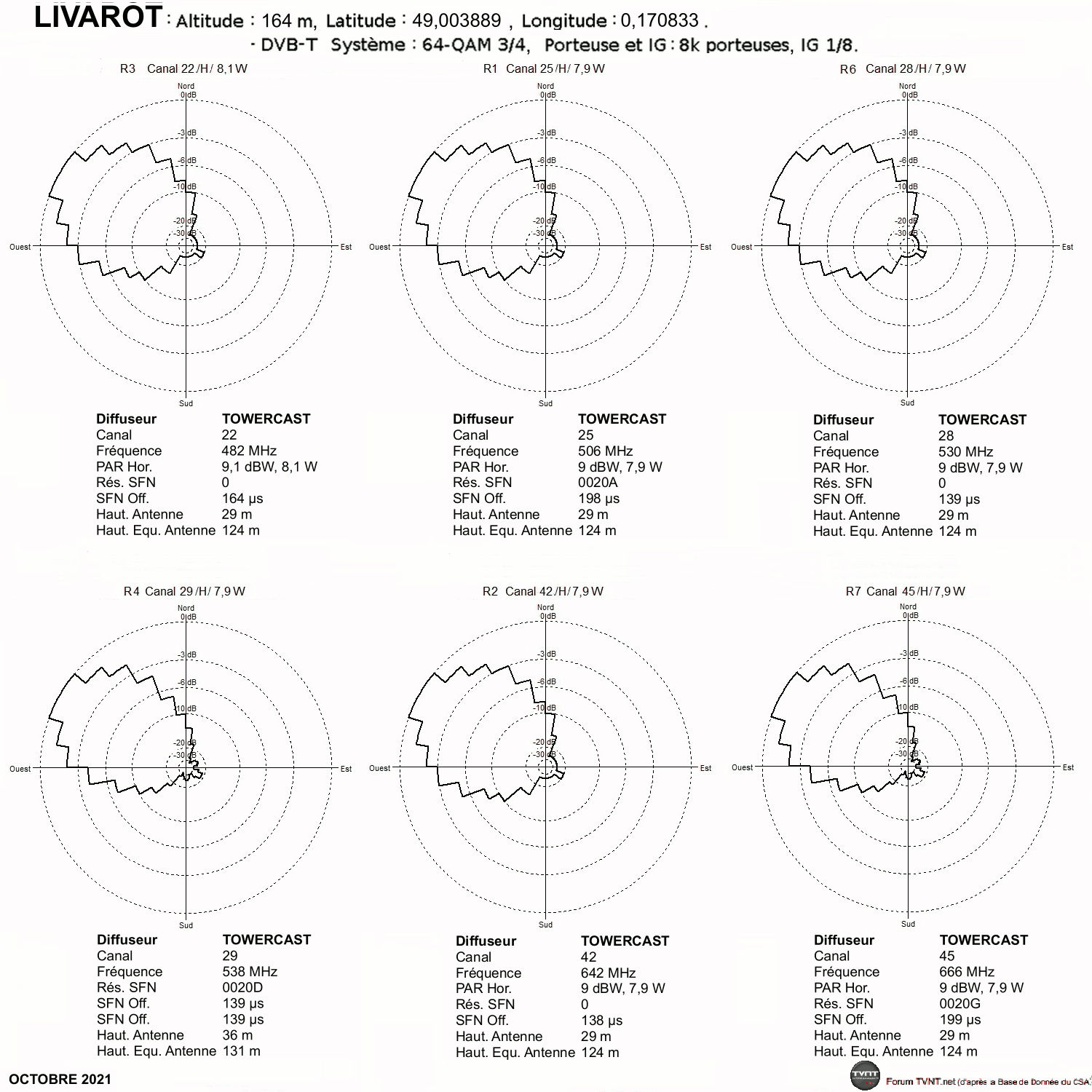

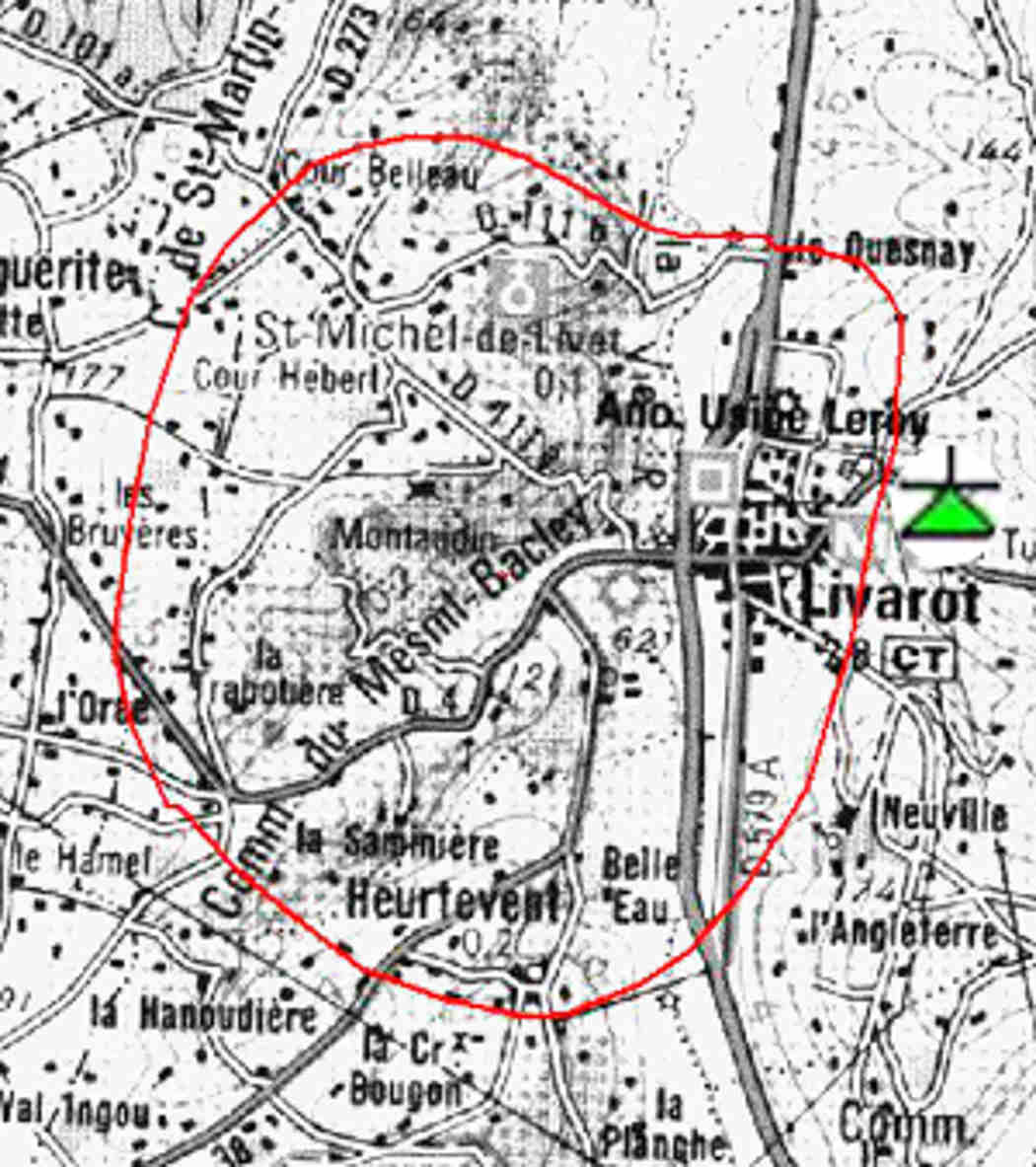

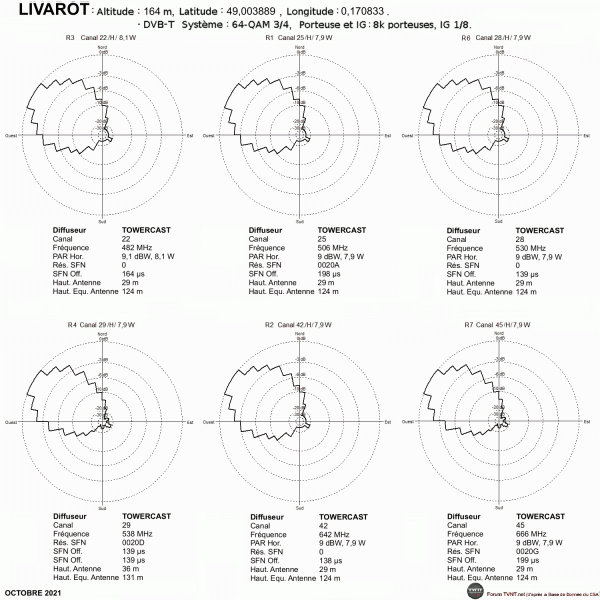

ÉMETTEUR DE LIVAROT - ROUTE D'ORBEC

Il y a 2 pylônes pour la TNT route d'Orbec à Livarot :

- le pylône TOWERCAST qui diffuse les multiplex R1 à R3, R6 et R7.
Image (Photo Magicien)

- le pylône ITAS TIM qui diffuse le multiplex R4.

Caractéristiques techniques des multiplex (cliquez sur les liens pour plus de détails) :
R3: 22H 8,1W (TOWERCAST).
R1: 25H 8W (TOWERCAST).
R6: 28H 8W (TOWERCAST).
R4: 29H 8W (ITAS TIM).
R7: 30H 8W (TOWERCAST).
R2: 42H 8W (TOWERCAST).

Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

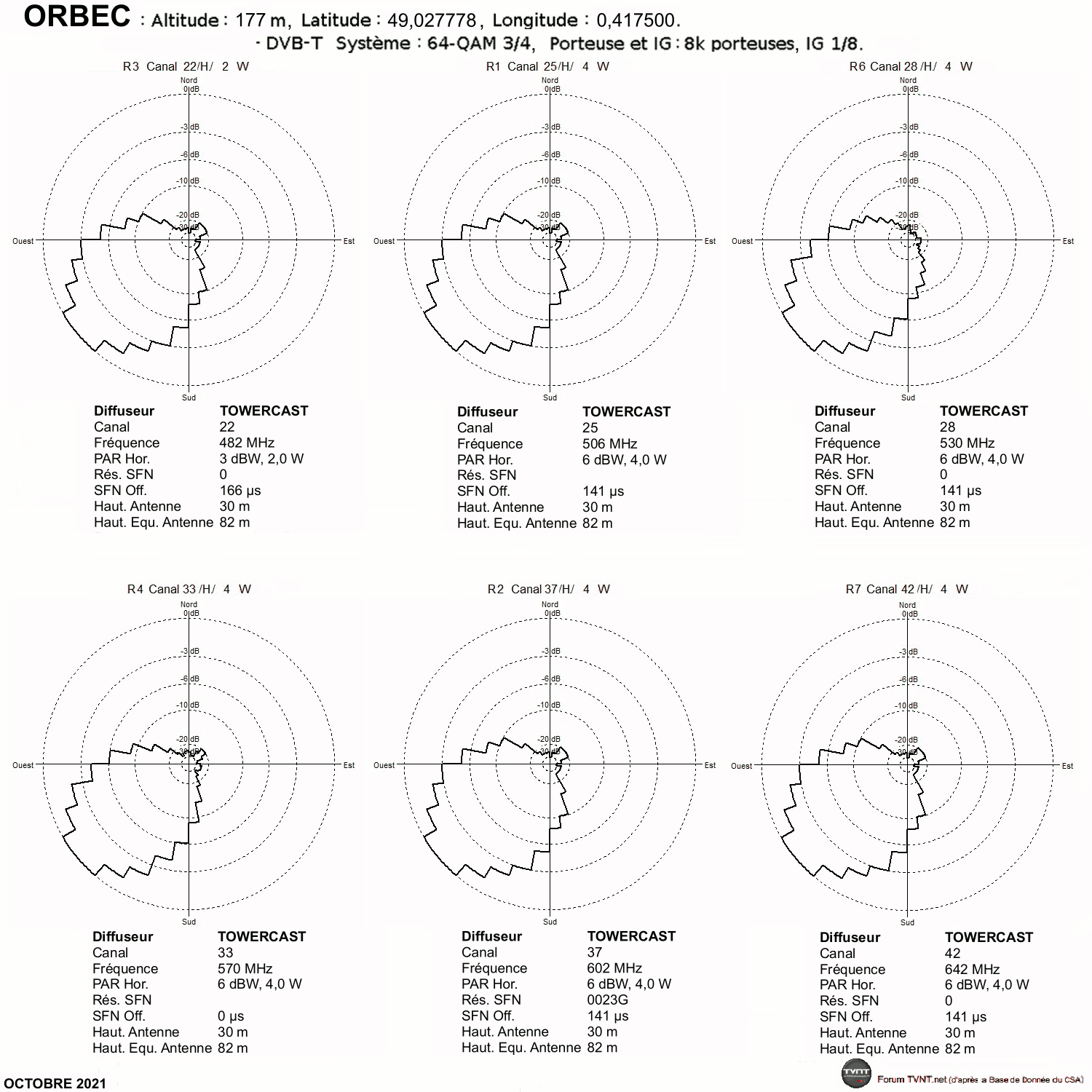

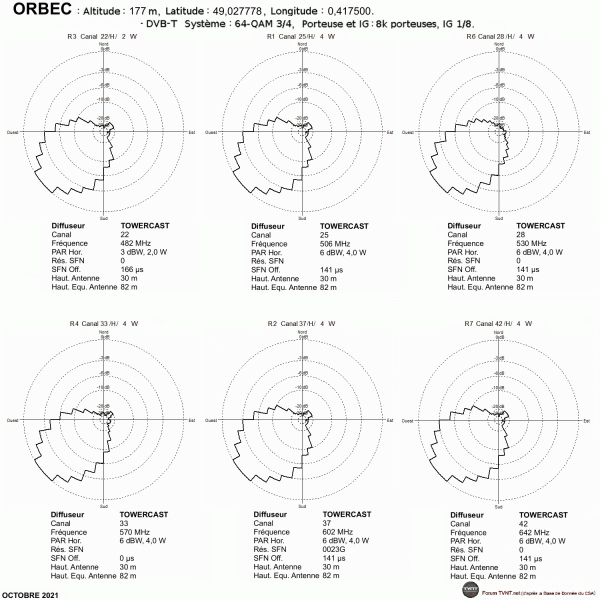

ÉMETTEUR D'ORBEC - LA VESPIÈRE

Sur pylône TOWERCAST de Campaugé, commune de La Vespière.

Caractéristiques techniques des multiplex (cliquez sur les liens pour plus de détails) :
R3: 22H 2W (TOWERCAST).
R1: 25H 4W (TOWERCAST).
R6: 28H 4W (TOWERCAST).
R7: 37H 4W (TOWERCAST).
R2: 42H 4W (TOWERCAST).
R4: 53H 4W (TOWERCAST).

Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

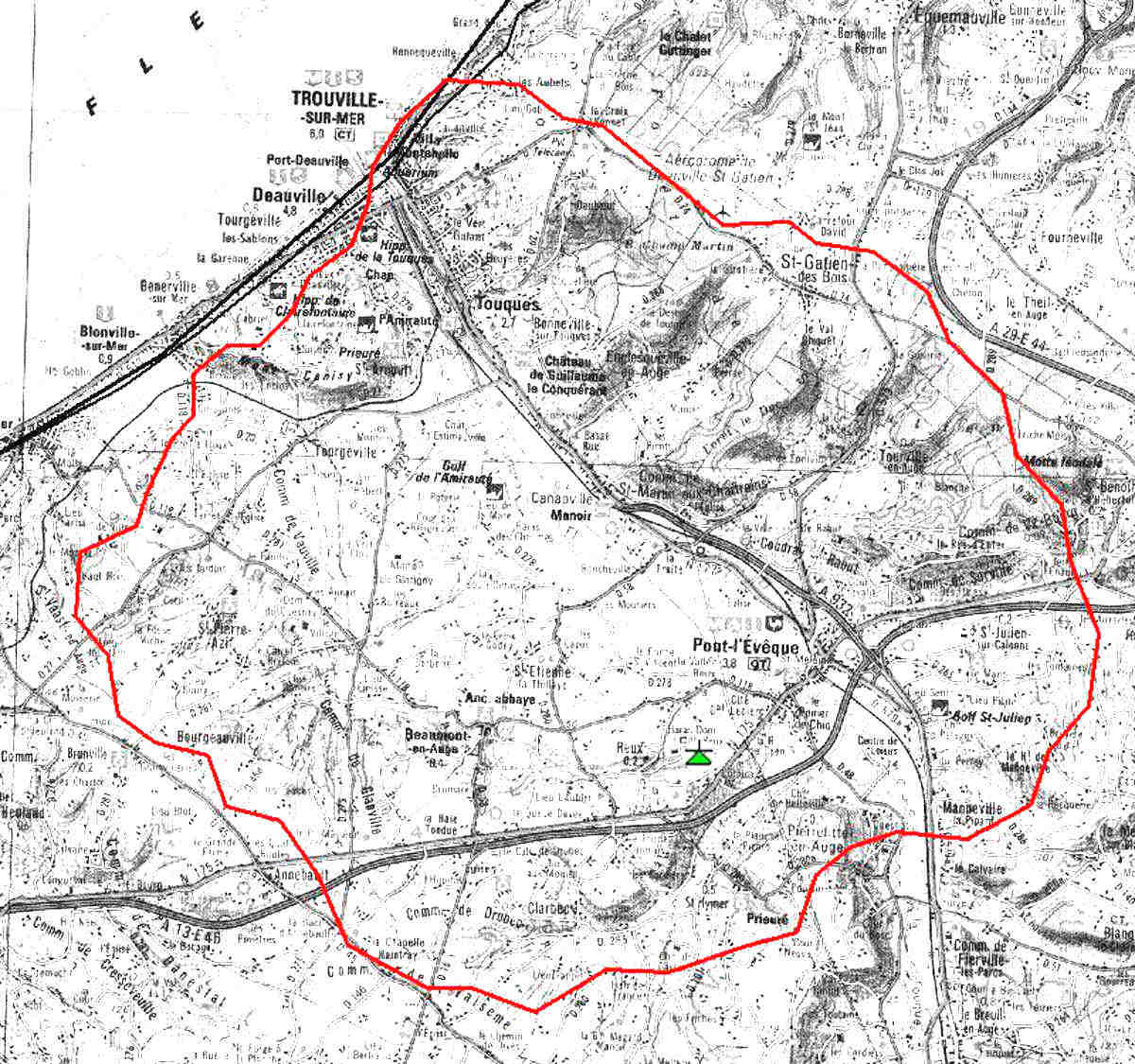

ÉMETTEURS DE PONT-L'ÉVÊQUE - AGGLOMÉRATION

Il y a 2 pylônes pour la TNT sur Pont-L'Évéque :

- le pylône TOWERCAST du Bois de Reux (commune de Reux) qui diffuse les multiplex R2 à R4, R6 et R7 :
Image (Photo Magicien)

- le Pylône TDF de Drumare (commune de Beaumont-en-Auge) qui diffuse le multiplex R1.

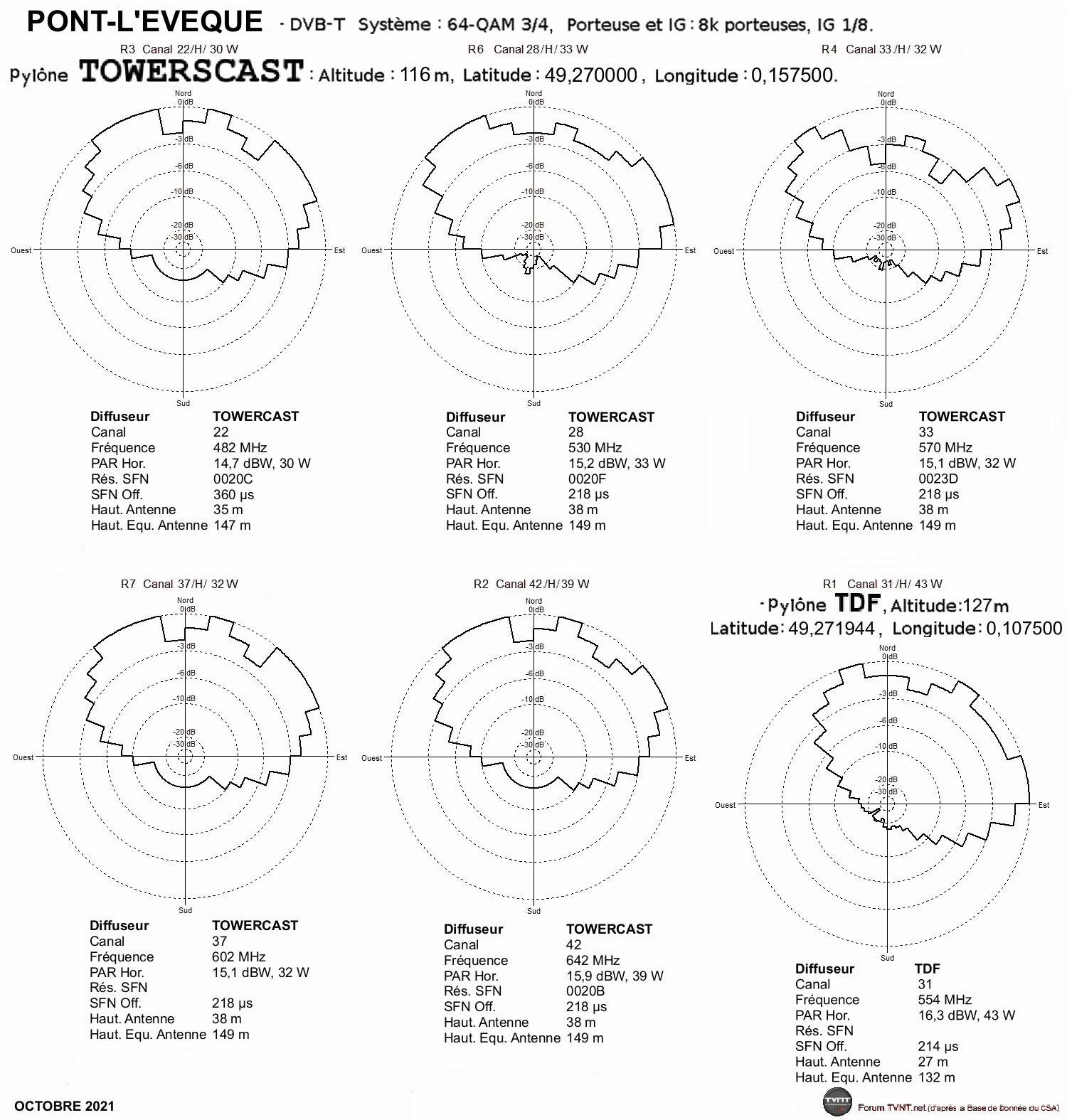

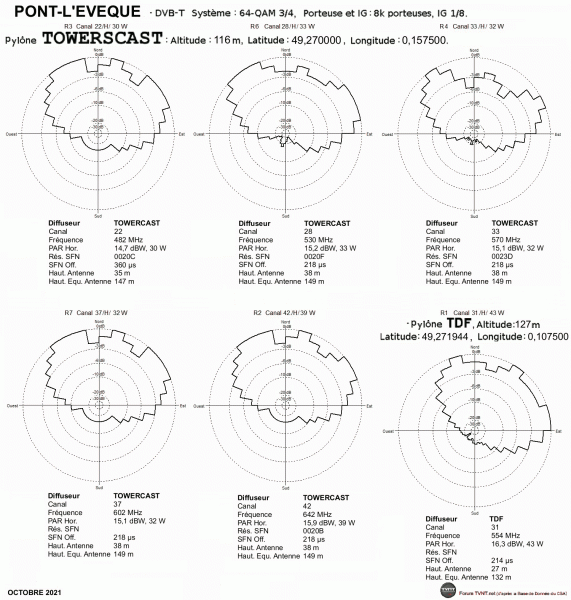

Caractéristiques techniques des multiplex (cliquez sur les liens pour plus de détails) :
R3: 22H 29W (TOWERCAST).
R6: 28H 33W (TOWERCAST).
R1: 36H 43W (TDF).
R7: 37H 32W (TOWERCAST).
R2: 42H 39W (TOWERCAST).
R4: 53H 44W (TOWERCAST).

Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

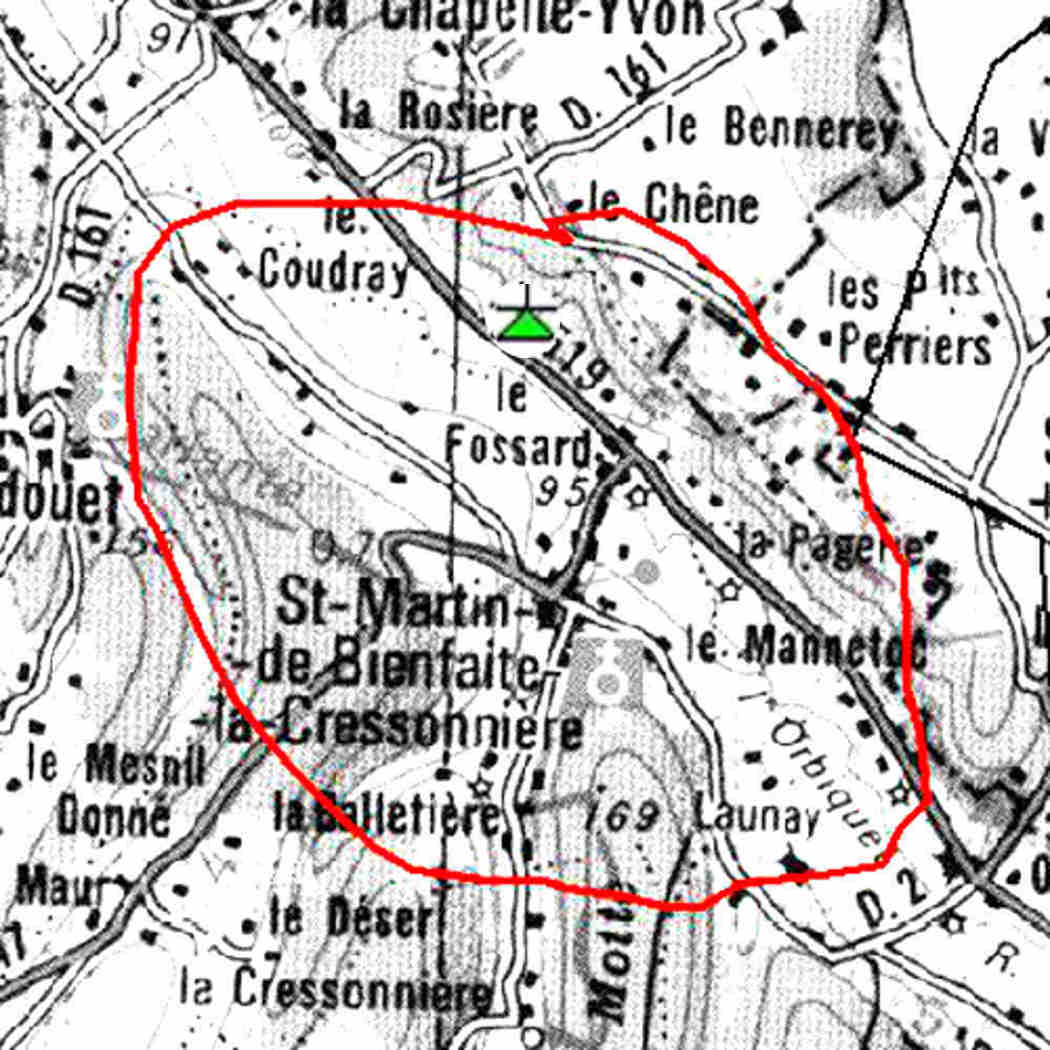

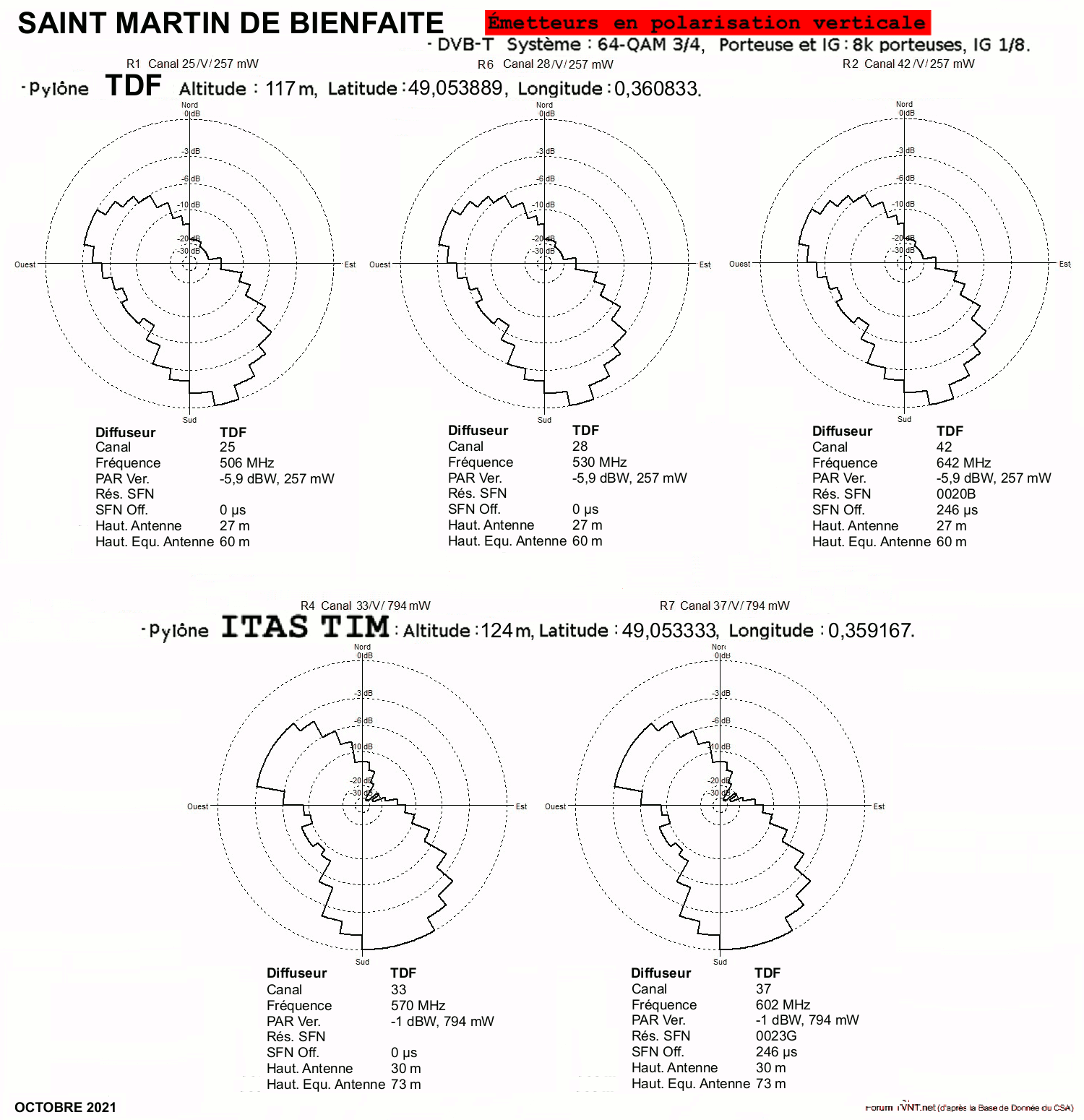

ÉMETTEUR DE SAINT-MARTIN-DE-BIENFAITE - LA ROSIÈRE

Il y a 2 pylônes pour la TNT sur le site de la Rosière, sur la commune de La Chapelle-Yvon :
- le pylône TDF qui diffuse les multiplex R1 à R3, R6 et R7.
- le ITAS TIM qui diffuse le multiplex R4.

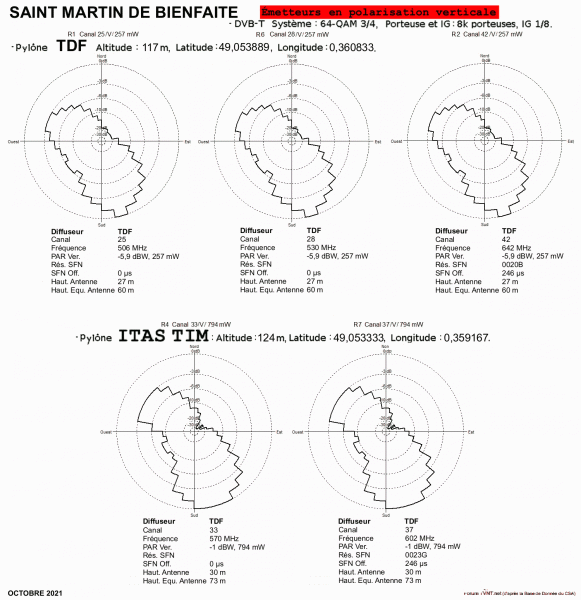

Caractéristiques techniques des multiplex (cliquez sur les liens pour plus de détails) :
R1: 25V 260mW (TDF).
R6: 28V 260mW (TDF).
R7: 37V 260mW (TDF).
R2: 42V 260mW (TDF).
R4: 53V 790mW (ITAS TIM).

Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

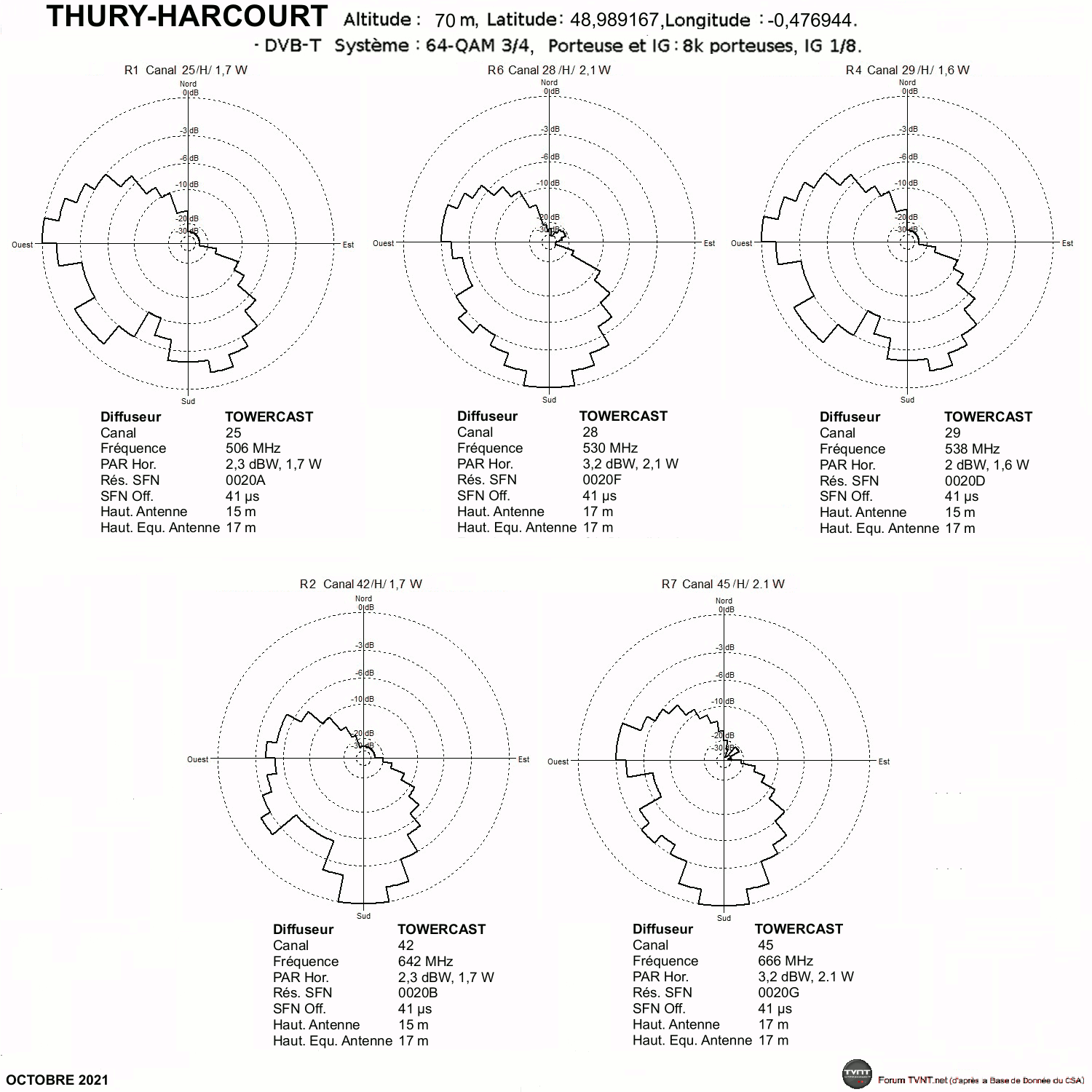

ÉMETTEUR DE THURY-HARCOURT - LA ROCHE BOUQUET

Sur pylône TDF de La Roche Bouquet à Thury-Harcourt.

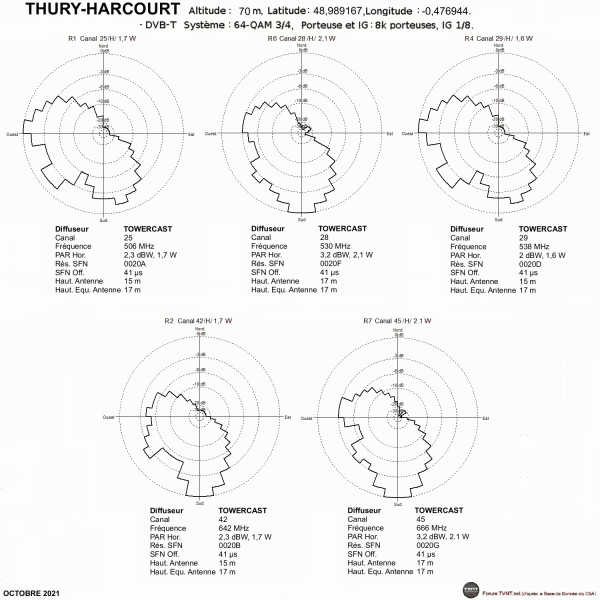

Caractéristiques techniques des multiplex (cliquez sur les liens pour plus de détails) :
R1: 25H 1,7W (TOWERCAST).
R6: 28H 2,1W (TOWERCAST).
R4: 29H 1,6W (TOWERCAST).
R7: 30H 2W (TOWERCAST).
R2: 42H 1,7W (TOWERCAST).

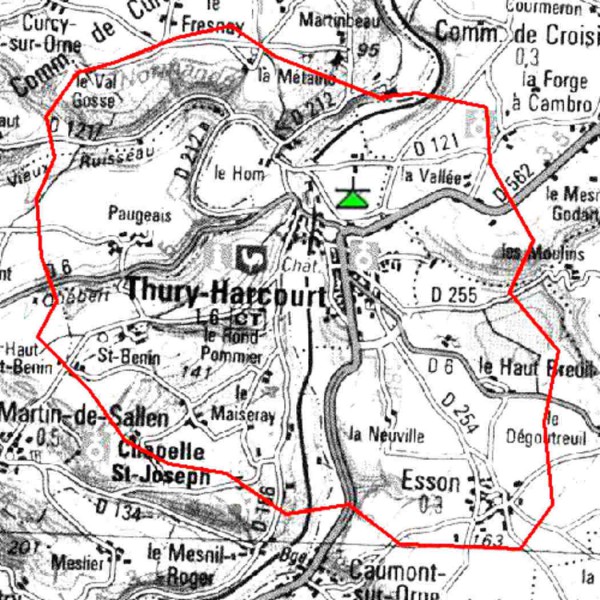

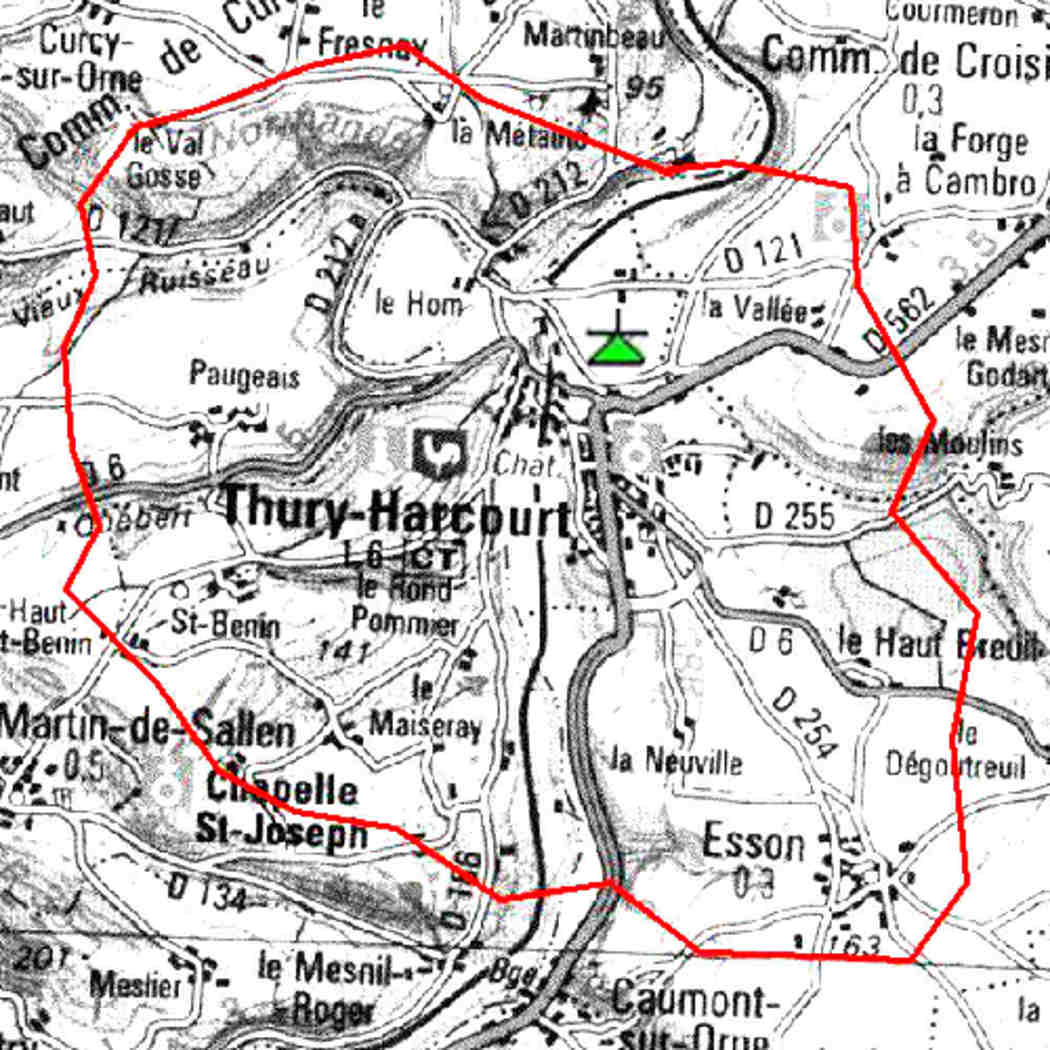

Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

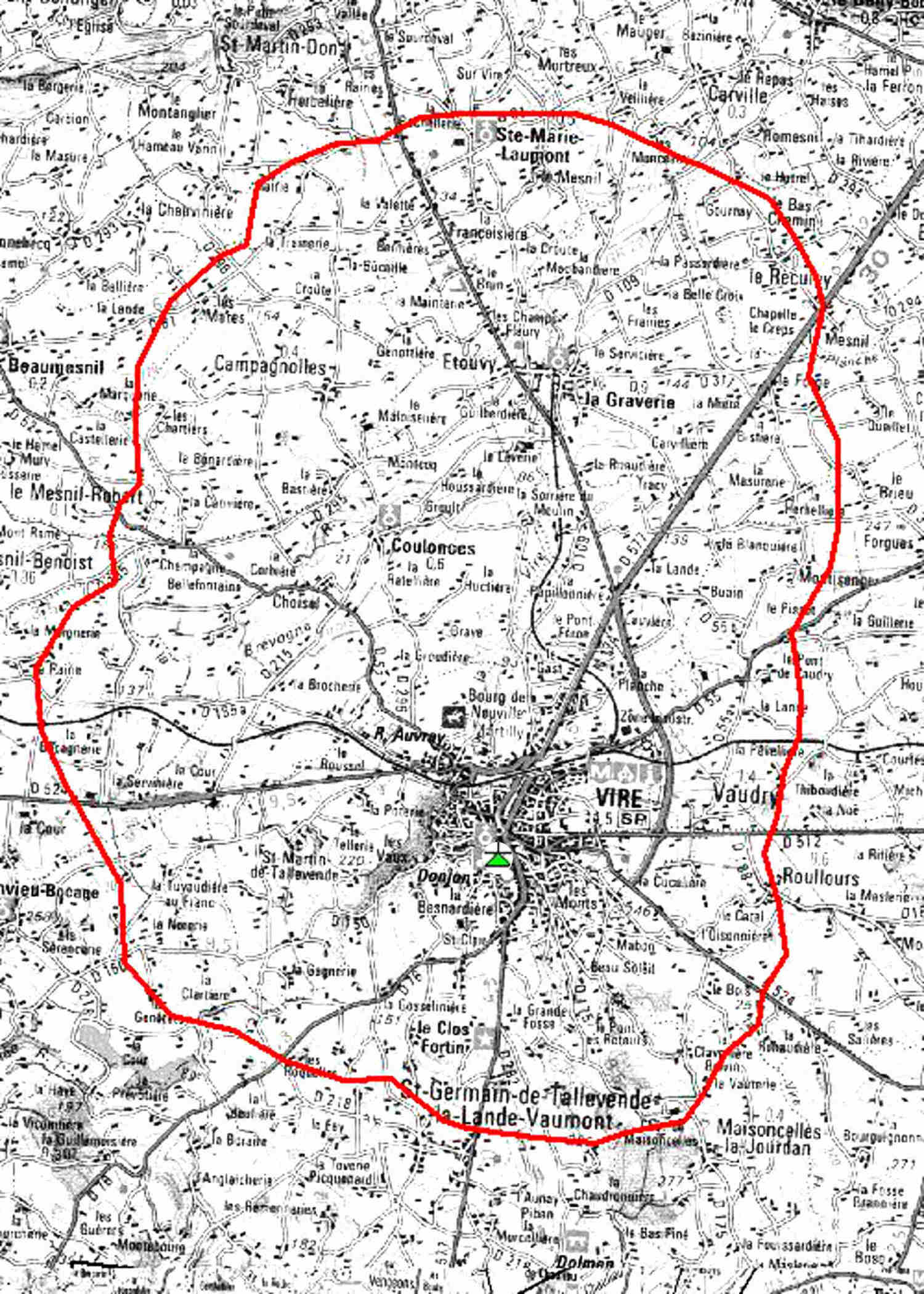

ÉMETTEUR DE VIRE 1 - LA BESNARDIÈRE

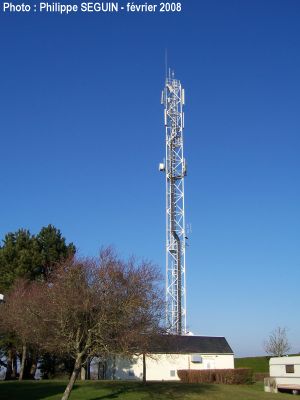

Sur pylône TDF de La Besnardière à Vire :
D'autres photos sont disponibles ici

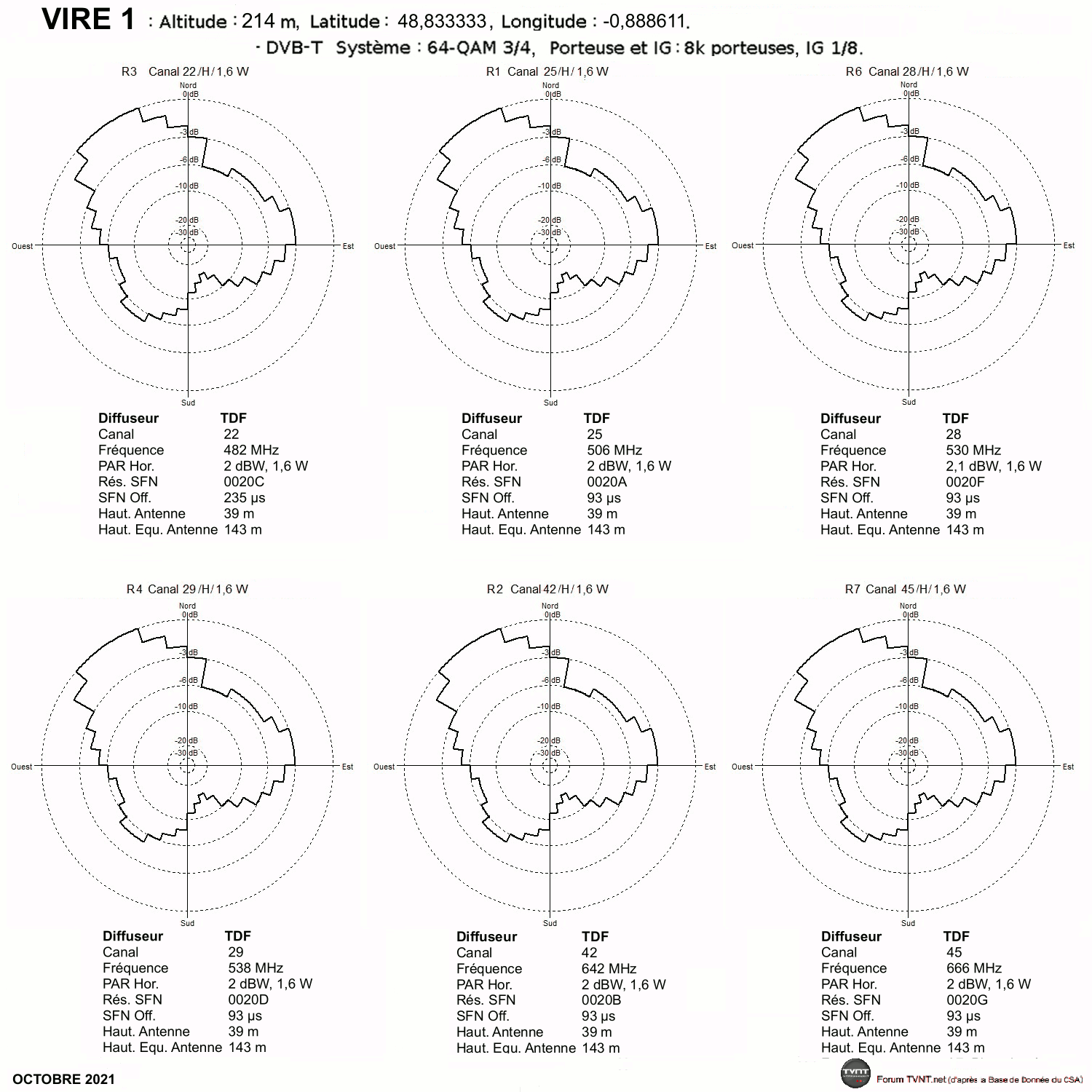

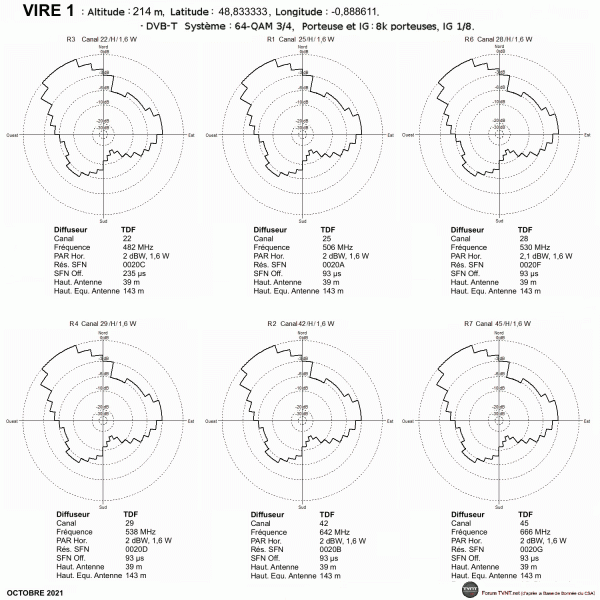

Caractéristiques techniques des multiplex (cliquez sur les liens pour plus de détails) :
R3: 22H 1,6W (TDF).
R1: 25H 1,6W (TDF).
R6: 28H 1,6W (TDF).
R4: 29H 1,6W (TDF).
R7: 30H 1,6W (TDF).
R2: 42H 1,6W (TDF).

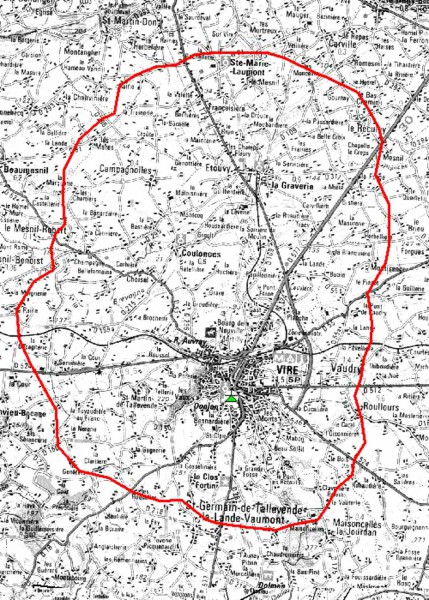

Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------
Source des diagrammes de rayonnement et des cartes de couverture des émetteurs : http://www.csa.fr
Dernière édition par Emmebel le 08 Avr 2016 15:50, édité 40 fois.
Raison: Mise a jour.
Terrestre : TV Sony KDL-42W829B, enregistreur Panasonic DMR-BWT745EC, antenne Televés DAT45+MRD
IP : Freebox HD 02C
Satellite : Xsat CDTV410, parabole Visiosat Bi-Sat G4 (19.2°E/13°E/5°O)
Laurent
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 3557
Inscription: 28 Juin 2005 11:54
Localisation: [38] Allevard

Messagepar Roromix » 02 Jan 2008 01:21

J'habite à Mathieu et je reçois toutes les chaînes gratuites sauf TF1,NRJ12, et TMTC (Canal R6)
J'ai actuellement trois antennes
Que dois-je faire pour tout capter ?
Roromix

Messages: 5
Inscription: 24 Sep 2005 09:13

Messagepar cricri » 02 Jan 2008 09:50

Pourquoi 3 antennes ?
Comment sont-elles couplées ?
Quelles sont leurs caractéristiques ?

Le R6 est le canal le plus haut, donc déjà il faut une antenne large bande et une bonne installation car les fréquences élevées sont les plus sensibles.

Le mieux serait de virer ces 3 vieilles antennes, prendre une Portenseigne lambda 14 ou une WISI EB66 à installer à au moins 10 m du sol, un préampli johansson à 50 cm de l'antenne, du bon cable 17 VATC d'un bout à l'autre sans T ni raccord ni rallonge malingre à prises moulées et une seule TV pour commencer. Régler le préampli afin d'avoir une qualité de 100%, ni plus ni moins afin de ne pas saturer le tuner.
- Modérateur des forums de TVNT.net -
cricri
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 5021
Inscription: 28 Mar 2006 15:27

Messagepar Franck Morin » 02 Jan 2008 17:13

A Mathieu, vous devez avoir une antenne sur Hérouville pour Fr 5 et M6, une sur le Mont Pinçon pour TF1, F2 et F3 et une VHF sur le Mont Pinçon pour C+ (à moins que ce soit sur le Havre en UHF pour France 3 Rouen ???)

bref, vous avez probablement un coupleur.

le canal 58 sert pour le R6 à la fois pour les émetteurs d'Hérouville, du havre et du Mont Pinçon. il y a souvent des interférences et il faut une antenne bien directive.

le mieux effectivement est de ne garder qu'une antenne large bande, et de choisir la direction Hérouville, le mont-Pinçon ou peut-etre le Havre en fonction de ce que vous recevez le mieux pour le canal 58...
Modérateur de la liste de diffusion TNT-Fr http://fr.groups.yahoo.com/group/tnt-fr/
Cinergy T², ran T Stick+, Chatou 78, Tour Eiffel, antenne intérieure, collective et TNT Numéricable.
modérateur des forums de TVNT.net
Avatar de l’utilisateur
Franck Morin
Brigades du Tigre
Brigades du Tigre

Messages: 10410
Inscription: 24 Juin 2005 11:26
Localisation: Chatou

Messagepar alf001 » 05 Jan 2008 13:22

et les gars vous m'inquietez ;o( Moi j'ai 6 prises de télévision à alimenter alors c'est pas possible ???? Je fais construire à Saint pierre du regard de mon jardin je vois le mont pincon qui clignote lol
alf001
Petit ver
Petit ver

Messages: 12
Inscription: 04 Jan 2008 12:56

Messagepar cricri » 05 Jan 2008 13:29

Pourquoi ?
Votre problème est différent, il vous faut un ampli + répartiteur, pas 6 antennes ;)
- Modérateur des forums de TVNT.net -
cricri
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 5021
Inscription: 28 Mar 2006 15:27

Probleme sur emetteur d'Herouville

Messagepar Scopic » 31 Jan 2008 19:58

Bonjour,
j'habite sur Mathieu 14920
Depuis environ 1 mois j'ai des Pb le soir vers 20h30 pour recevoir M6 -NT1- W9 Dans la journée cela fonctionne correctement- les autres canaux reception ok, j'ai essayé de basculer sur le C23 du MP idem ,j'ai 3 decodeurs sur 3 teles même PB - cela commence par des decrochages puis par "pas de signal."
j'ai contacter TDF, il me reponde qu'il ne gère pas cet emetteur
Il y a t'il des pb de brouillage le soirsur la region?
d'aprés un petit sondage autour de mes proches qui ont la TNT la 6 decroche souvent même avec le cable sur Caen.
merci pour vos retours et infos
Scopic

Messages: 2
Inscription: 31 Jan 2008 19:38

Messagepar Scopic » 07 Fév 2008 20:39

Bonsoir,

N'ayant pas eu de reponse a mon post, j'ai continuer mes investigations sur mes PB de reception. Aprés avoir regardé les cartes d'emissions du Mont Pincon et d'Herouville sur Mathieu je recois les deux,j'ai racheté une antenne large bande me disant que je la dirigerai vers le mont pinçon, pour n'avoir qu'une seul antenne pour la TNT et l'analogique (que je veux gardé pour l'instant). aprés init de mon decodeur et recherche des canaux surprise pas de canal 58 (je pense qu'il ont baisé la puissance pour les Pb de brouillage avec Caen.J'ai donc tourné mon rateau tout neuf vars Herouville et remis mon vieux rateau vers mont pincon pour l'analogique, tout ceci raccordé a un ampli. reinit de mes decodeurs, pour le moment c'est ok
Voila si mon experience peut faire gagné du temps à quelqu'un cela evitera quelques montées d'echelle :lol:
Scopic

Messages: 2
Inscription: 31 Jan 2008 19:38

quelle merde la sfn sur le R6

Messagepar 14_ » 03 Mai 2008 09:50

que fait on quand on habite dans une localité (amfreville) alignée à la fois sur caen nord et le mont pinçon ????
je ne capte plus le R6 depuis que le mont pinçon est en marche alors qu'avant, c'était parfait.

installer une antenne plus puissante, moins puissante ?

je ne peux pas jouer sur la directivité (et pour cause)...et je sais qu'un sagem ne fonctionne pas mieux chez moi qu'un philips ou encore cgv (seule ma clé usb est ok)

si au moins il éméttait depuis caen sur le 57 par exemple....mais non :evil:
14_


Re: quelle merde la sfn sur le R6

Messagepar Ford Prefect » 03 Mai 2008 10:14

14_ a écrit:installer une antenne plus puissante, moins puissante ?
je ne peux pas jouer sur la directivité (et pour cause).

Bonjour
On peut tenter de baisser l'antenne pour que l'emetteur lointain soit masqué
par l'horizon.
Depointer l'antenne et essayer de trouver un echo exploitable.
C'est pas gagné d'avance mais dans tous les cas une grande antenne bien
directive est un atout.
Don't Panic
Modérateur des forums de TVNT.net
Avatar de l’utilisateur
Ford Prefect
Brigades du Tigre
Brigades du Tigre

Messages: 12090
Inscription: 28 Aoû 2005 21:50
Localisation: Beauvais 60
