25 - Doubs [Besançon (Lomont et Montfaucon), Morteau]

Messagepar Laurent » 07 Nov 2007 18:35

Liste des émetteurs du département du Doubs :

:arrow: Émetteurs Principaux :
- Besançon - Lomont.
- Besançon - Montfaucon.
- Morteau - Montlebon - Meix Musy.

:arrow: Émetteurs Locaux :
- Arc-et-Senans - La Côte de Champagne.
- Arçon - Les Prés dessus.
- Avanne-Aveney 1 - D.367 - Les Jonchets.
- Avanne-Aveney 2 - Le Château.
- Baume-les-Dames 1 - Gros Bois.
- Belleherbe - Mont de Vougney.
- Besançon - Beurre.
- Besançon - Brégille.
- Beure - Besançon-Port-Douvot.
- Clerval - La Plénoise.
- Damprichard - La Monnoise Dessus.

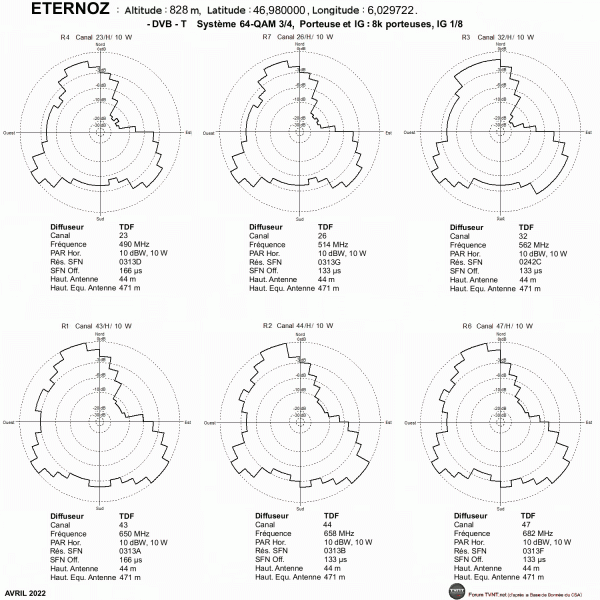

- Éternoz - Montmahoux.

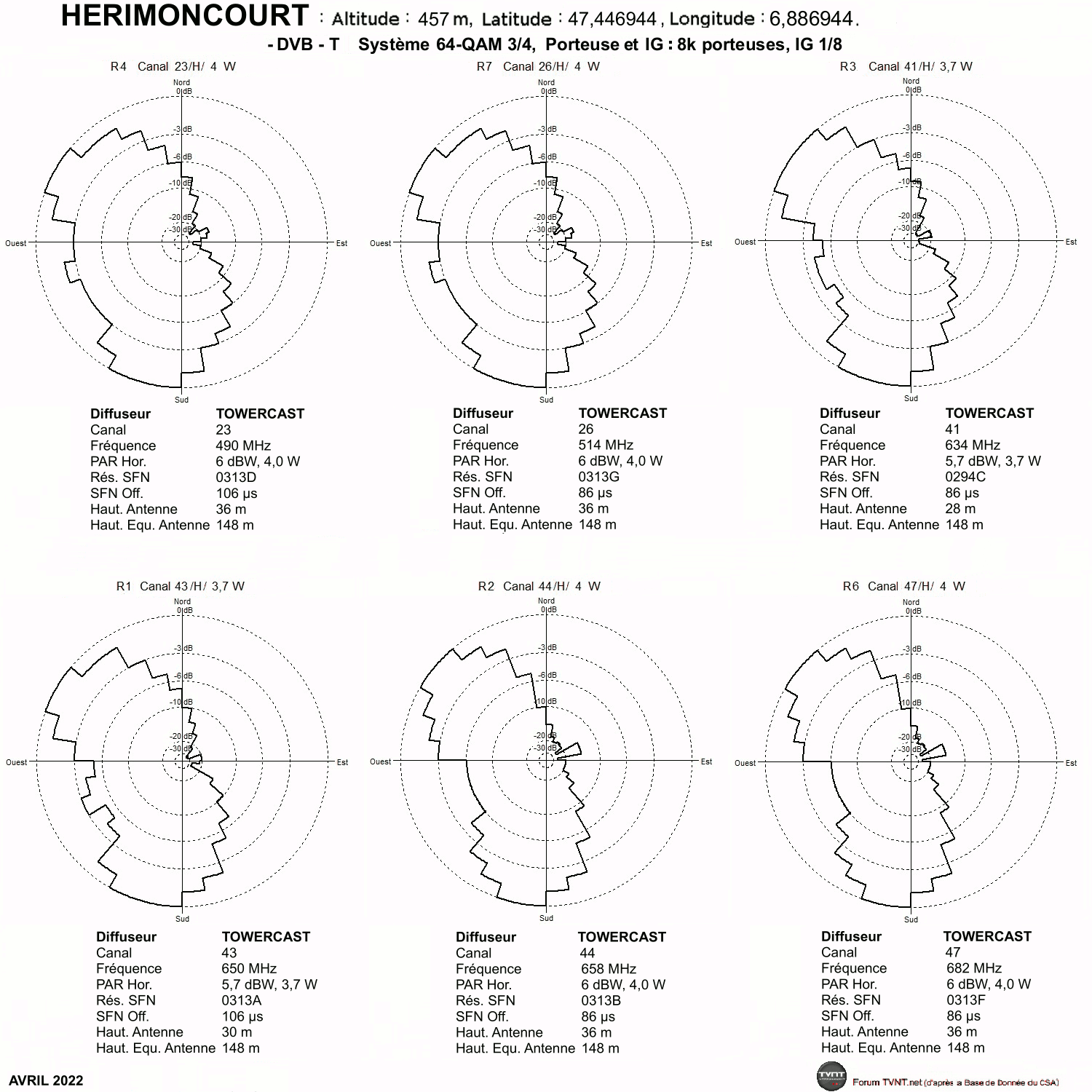

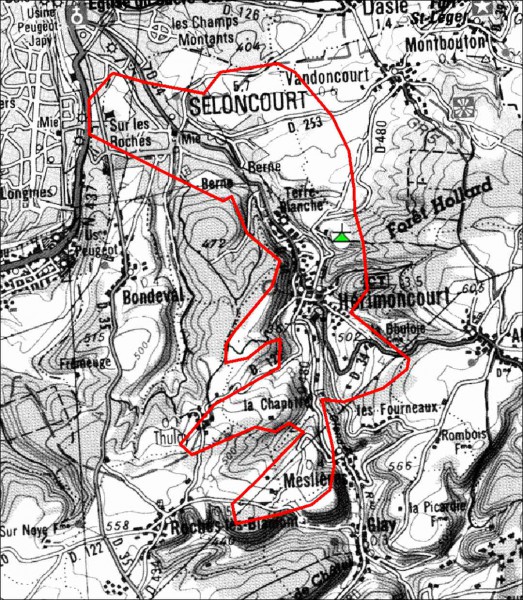

- Hérimoncourt - Terre Blanche.

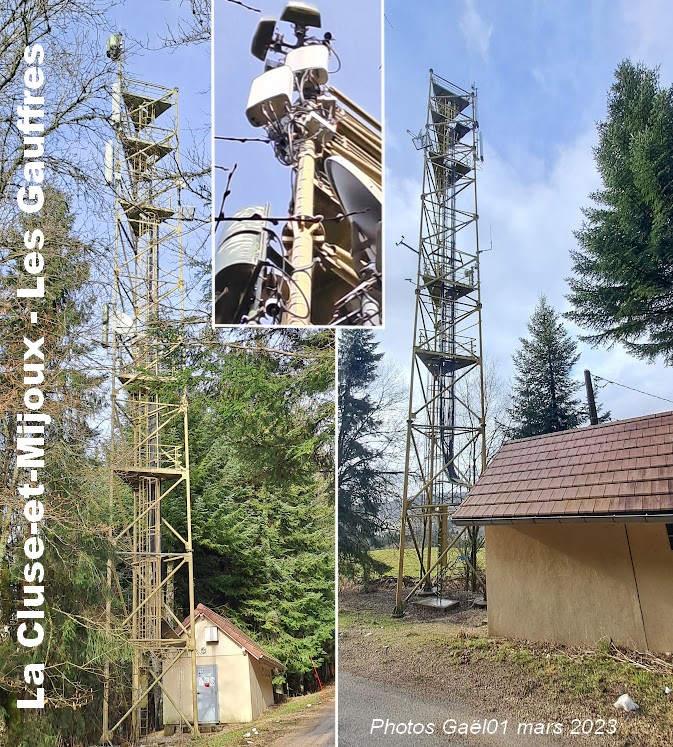

- La Cluse-et-Mijoux 1 - Les Gaufres.

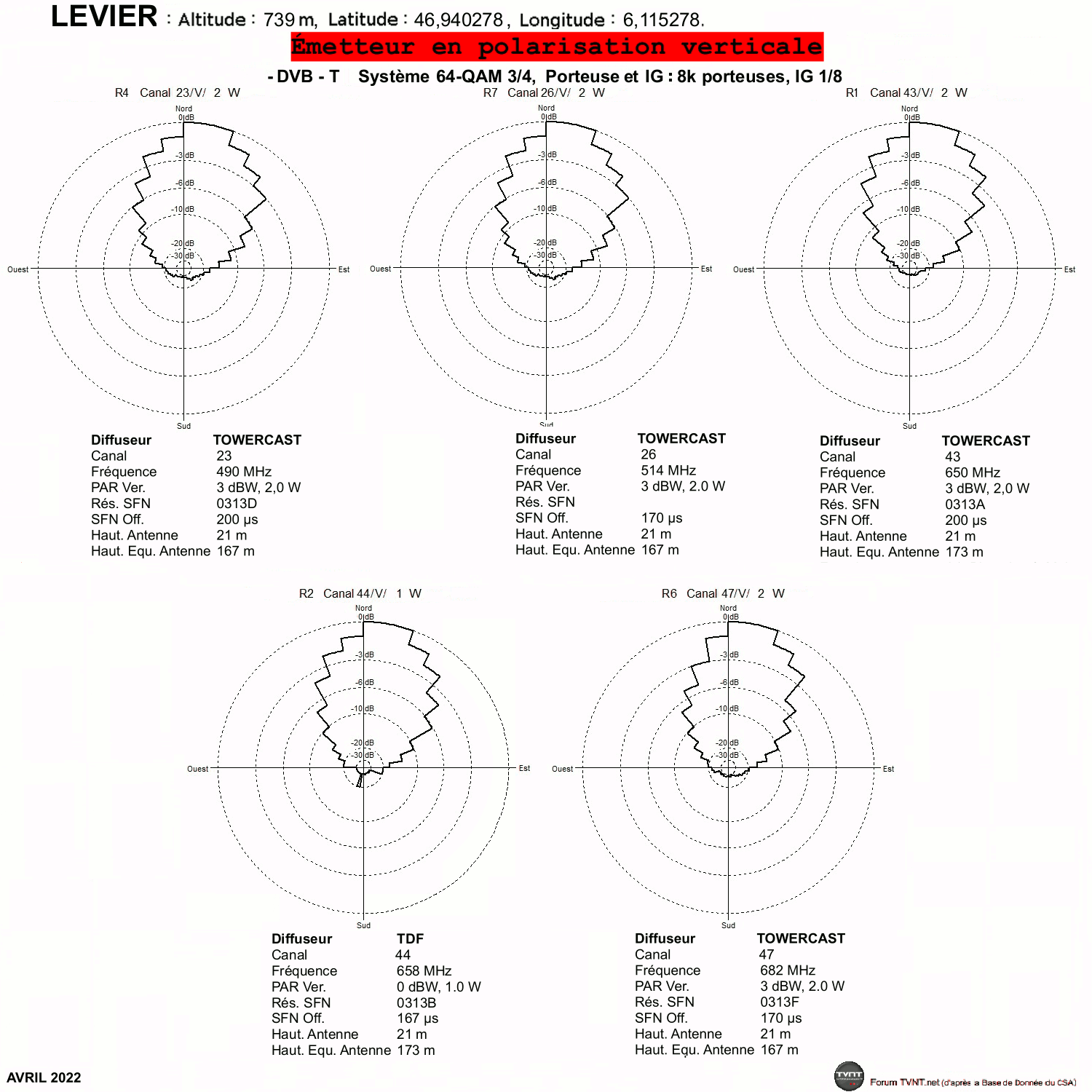

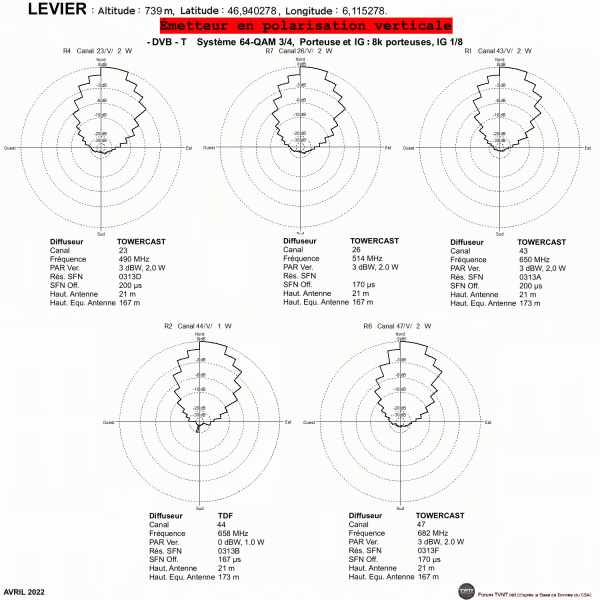

- Levier - Le Saucet.

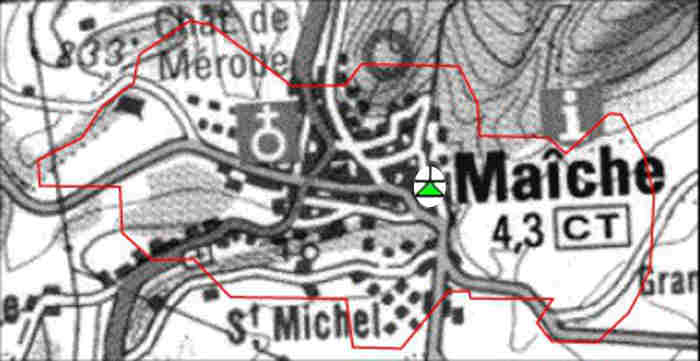

- Maîche - Sud-Est.

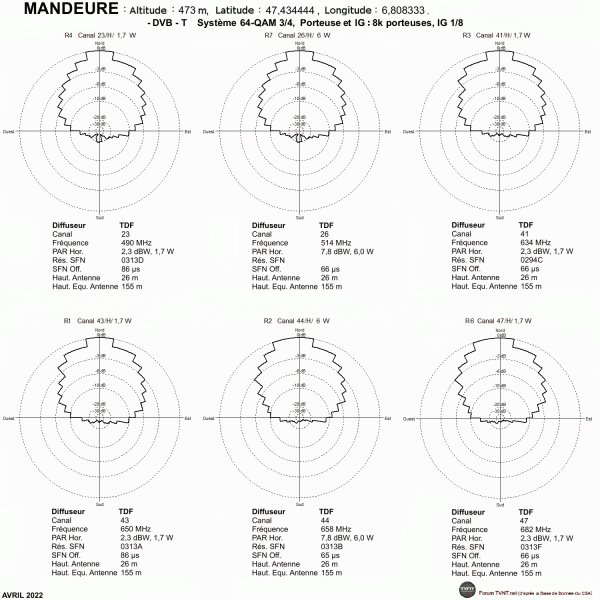

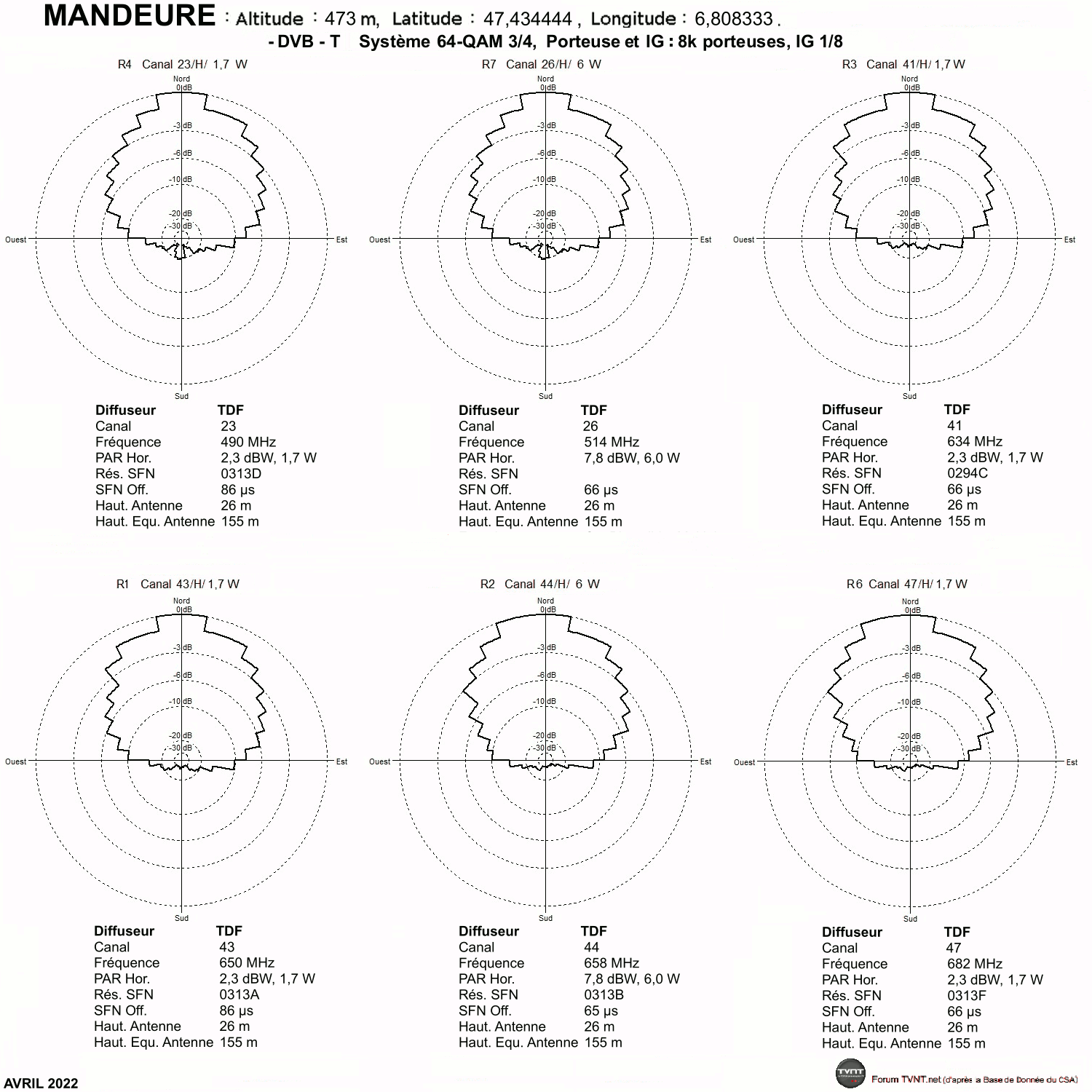

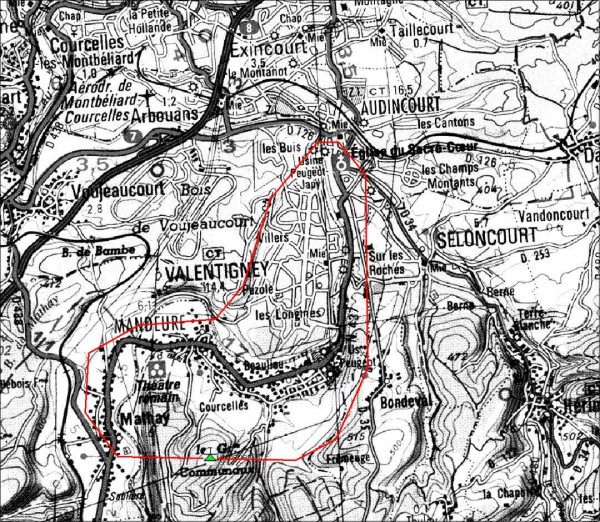

- Mandeure - Les Grands Communaux.

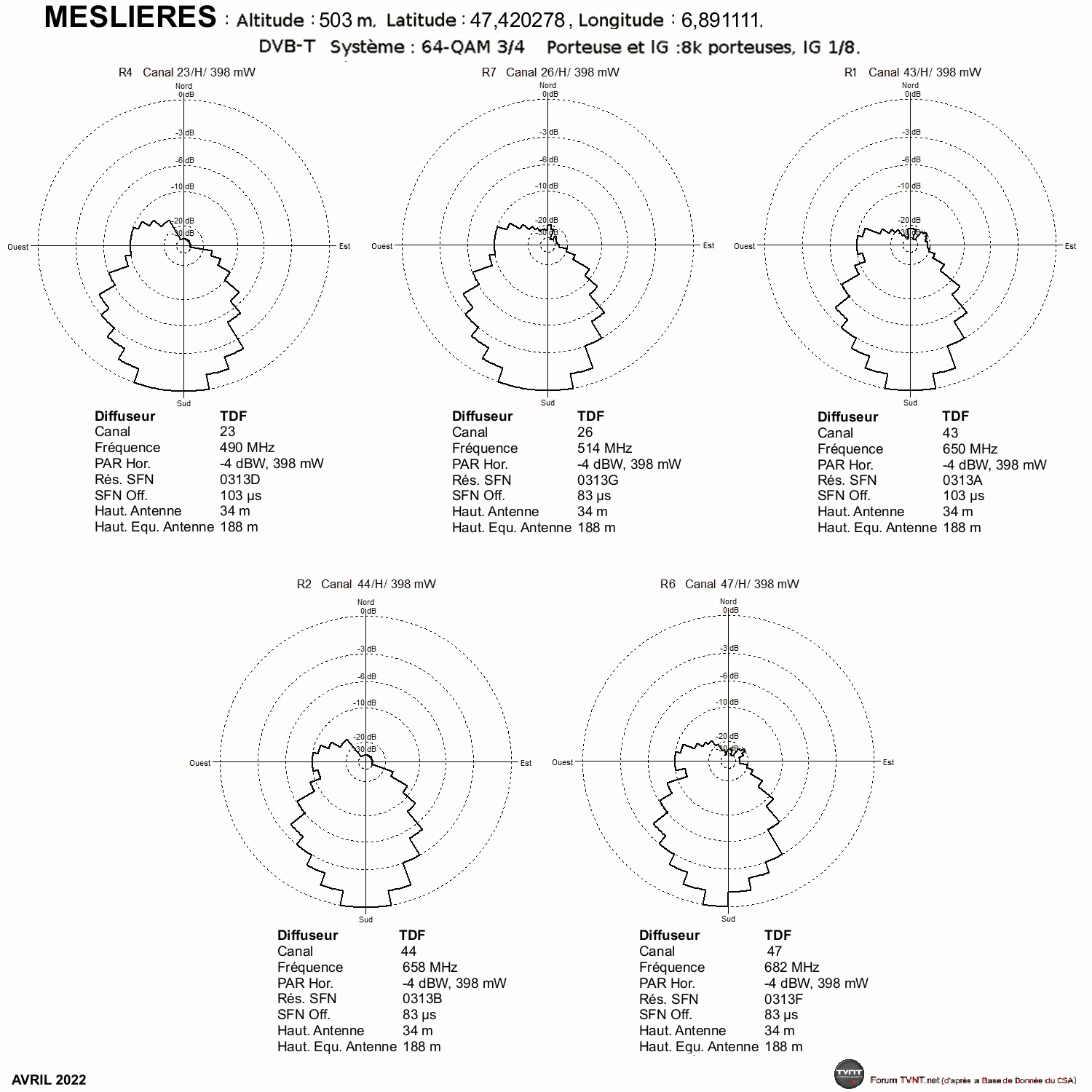

- Meslières - Les Fourneaux.

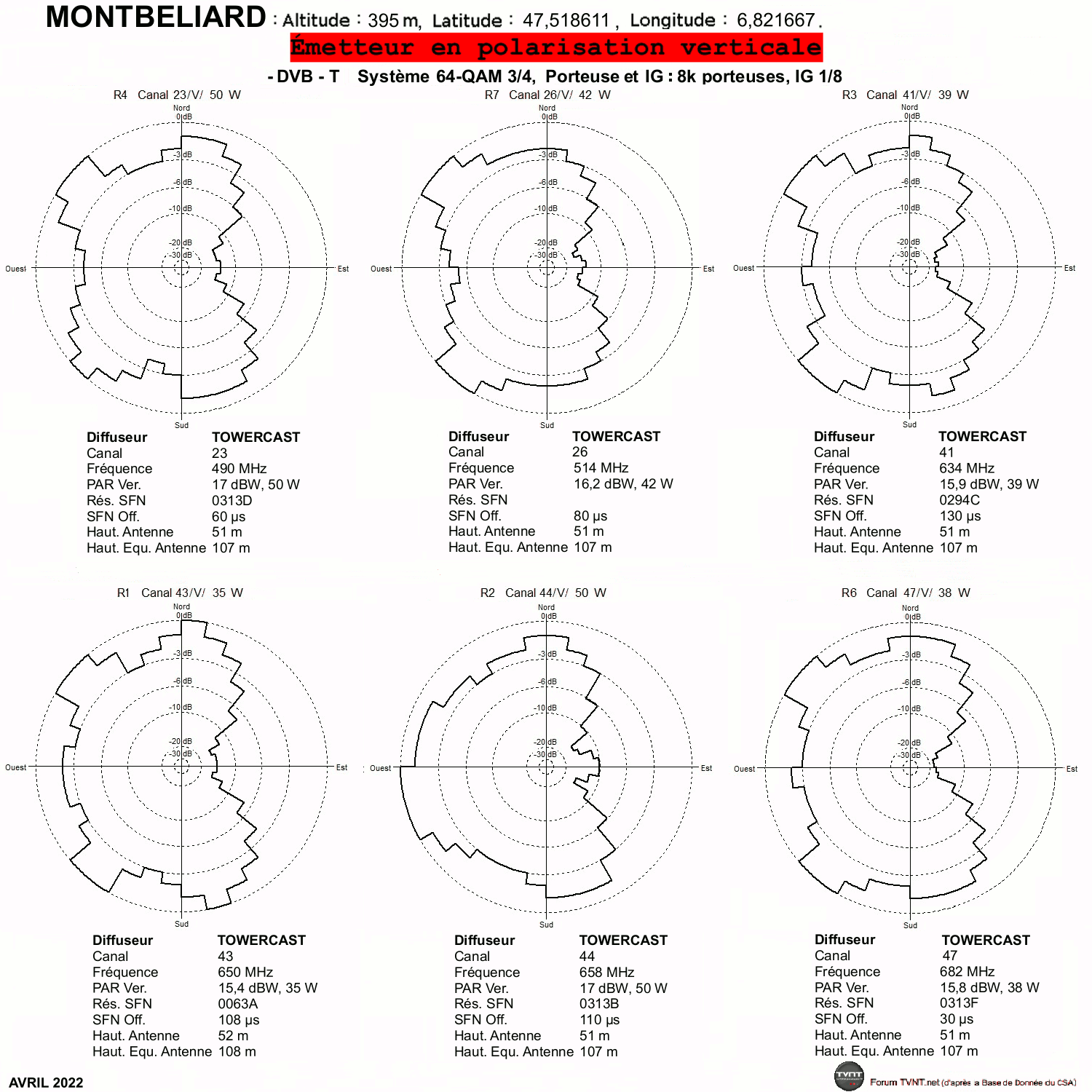

- Montbéliard - Fort Lachaux.

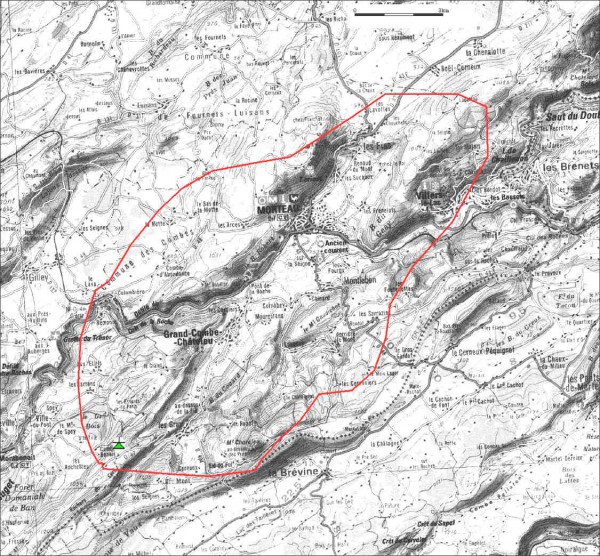

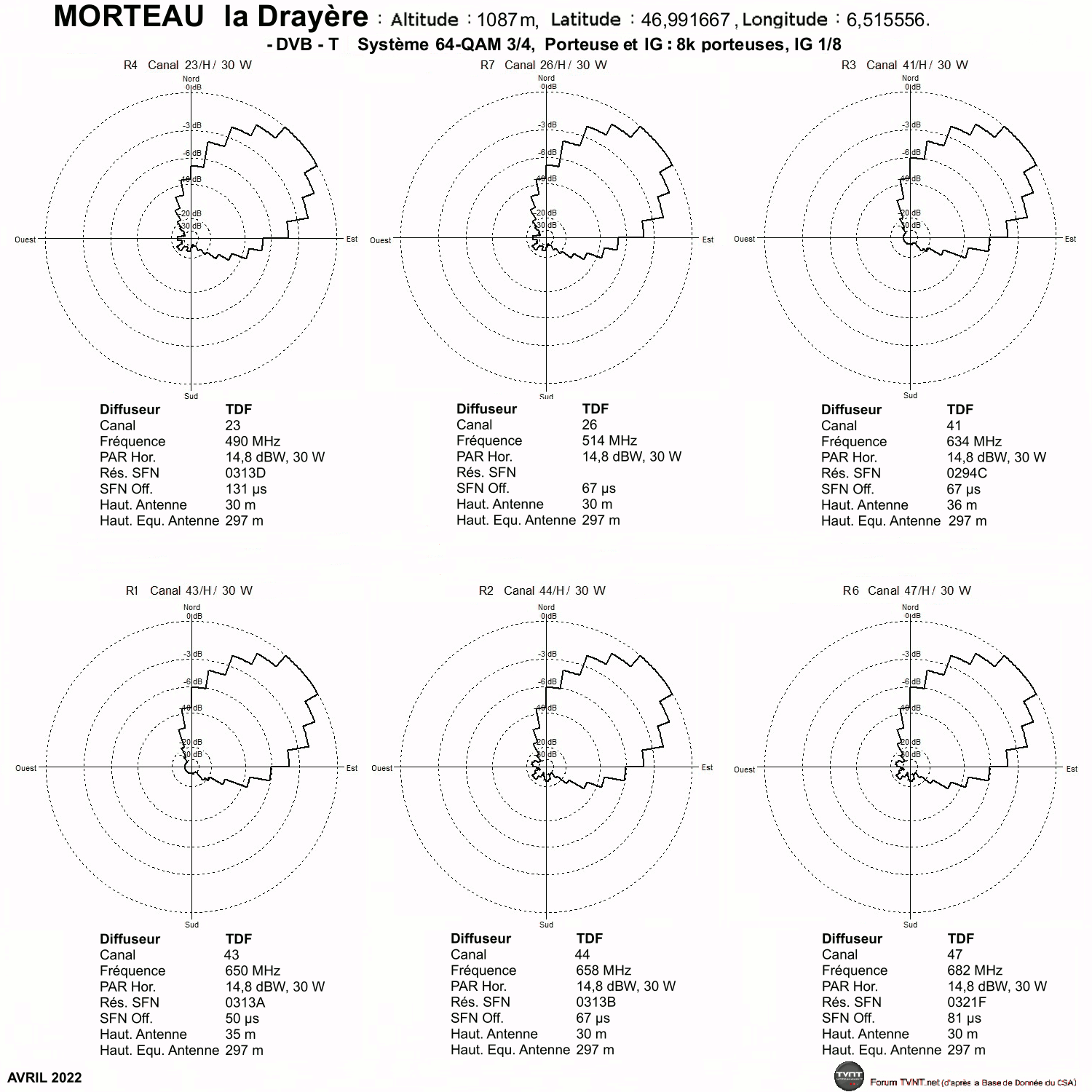

- Morteau -La Drayère.
- Mouthe - Métabief - Le Morond.

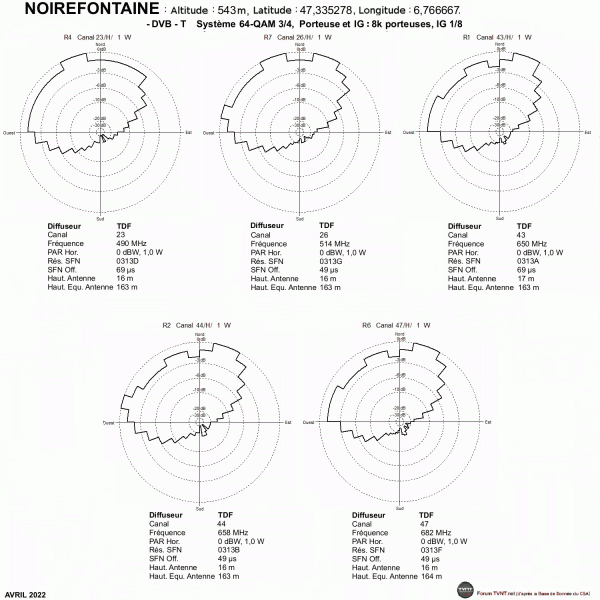

- Noirefontaine - Liebvillers.

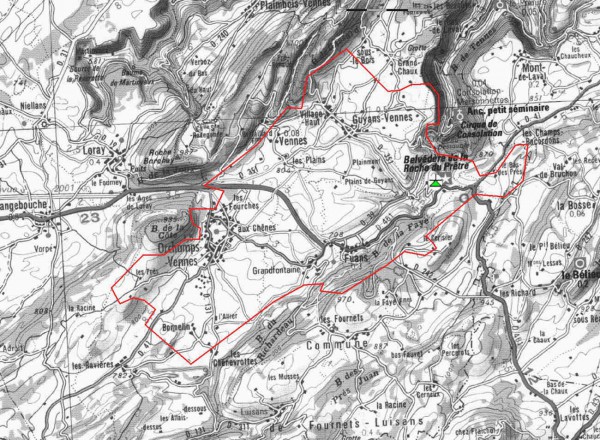

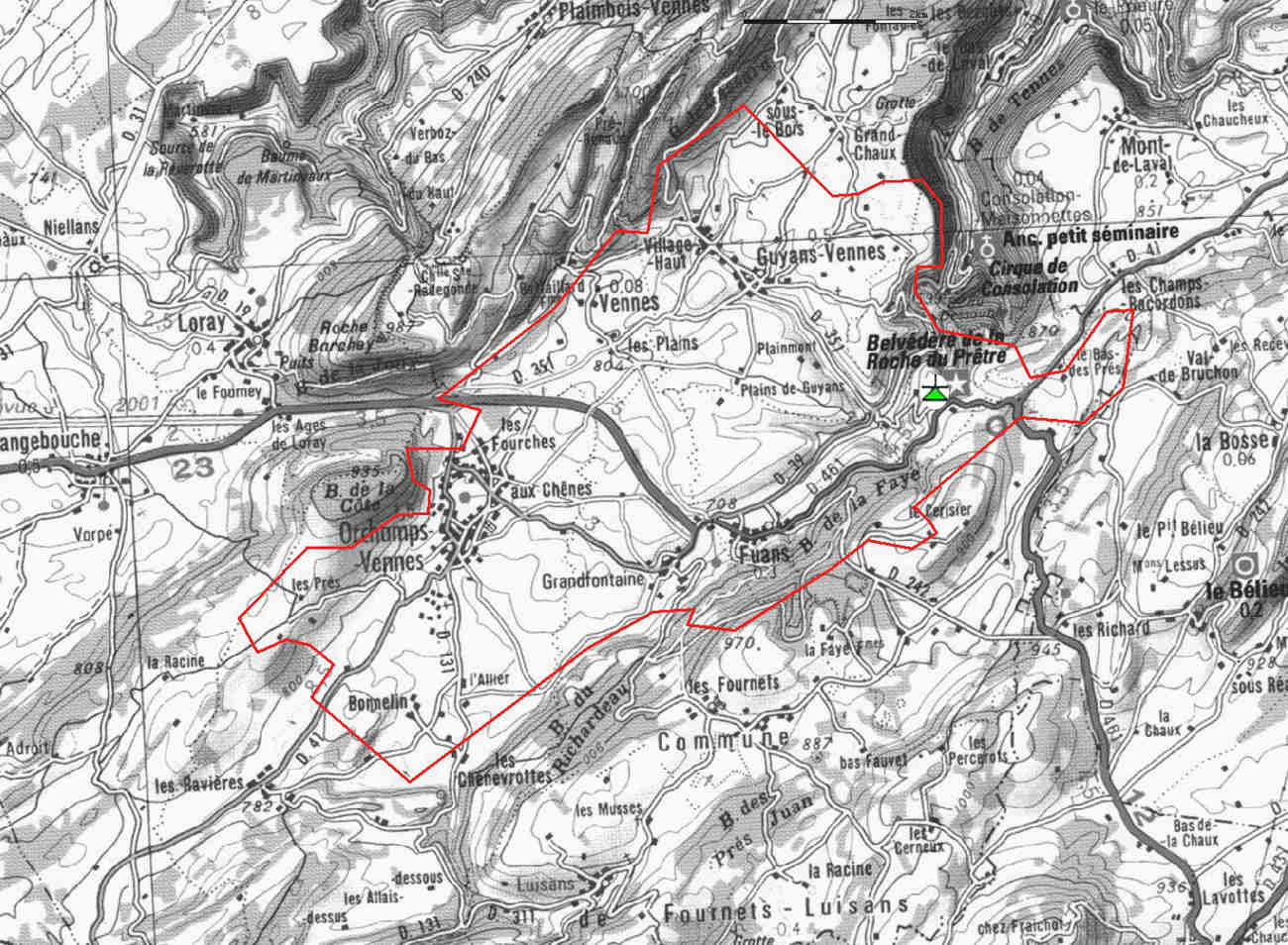

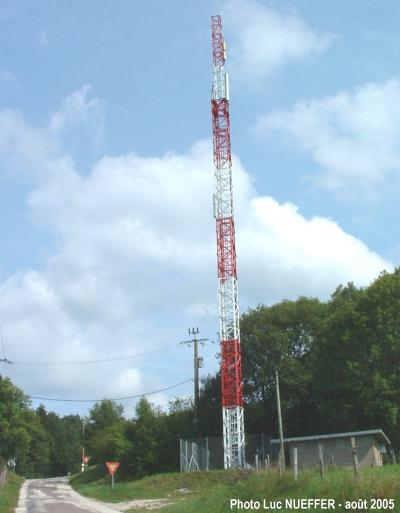

- Orchamps-Vennes - Guyans.

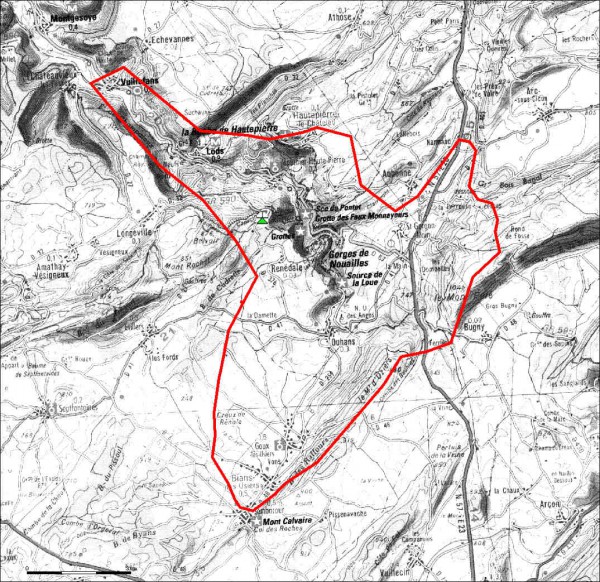

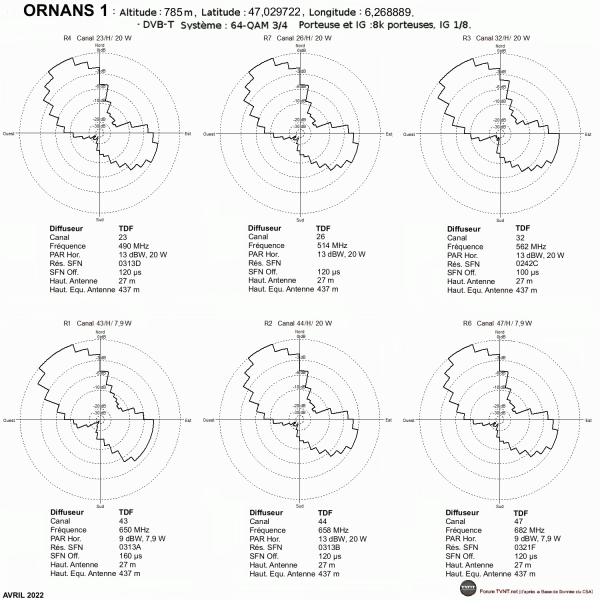

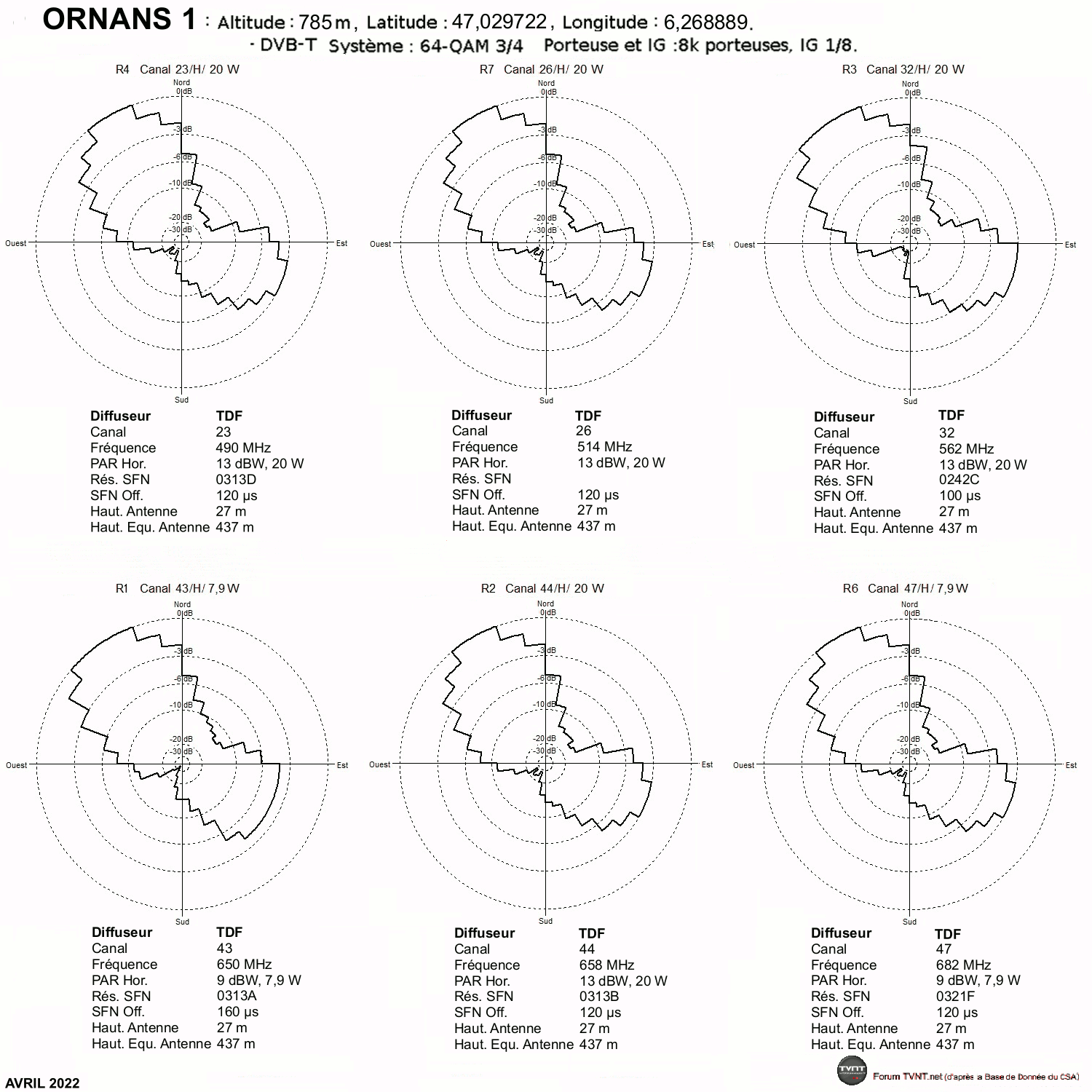

- Ornans 1 - Mouthier-Haute Pierre - Le Moine.
- Ornans 2 - Chassagne-Saint-Denis - Grand Barmaud.

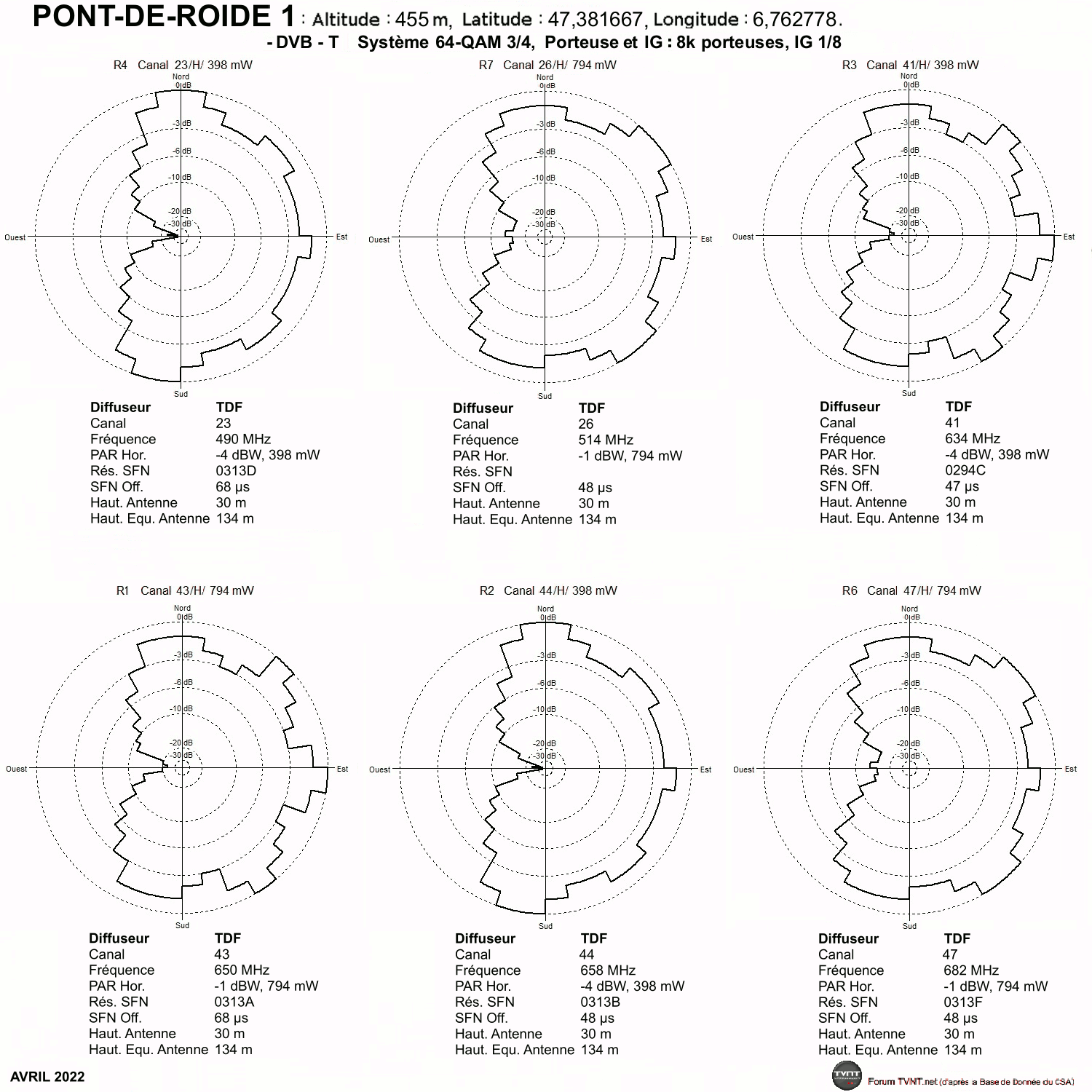

- Pont-de-Roide - Le Petit Lomont.

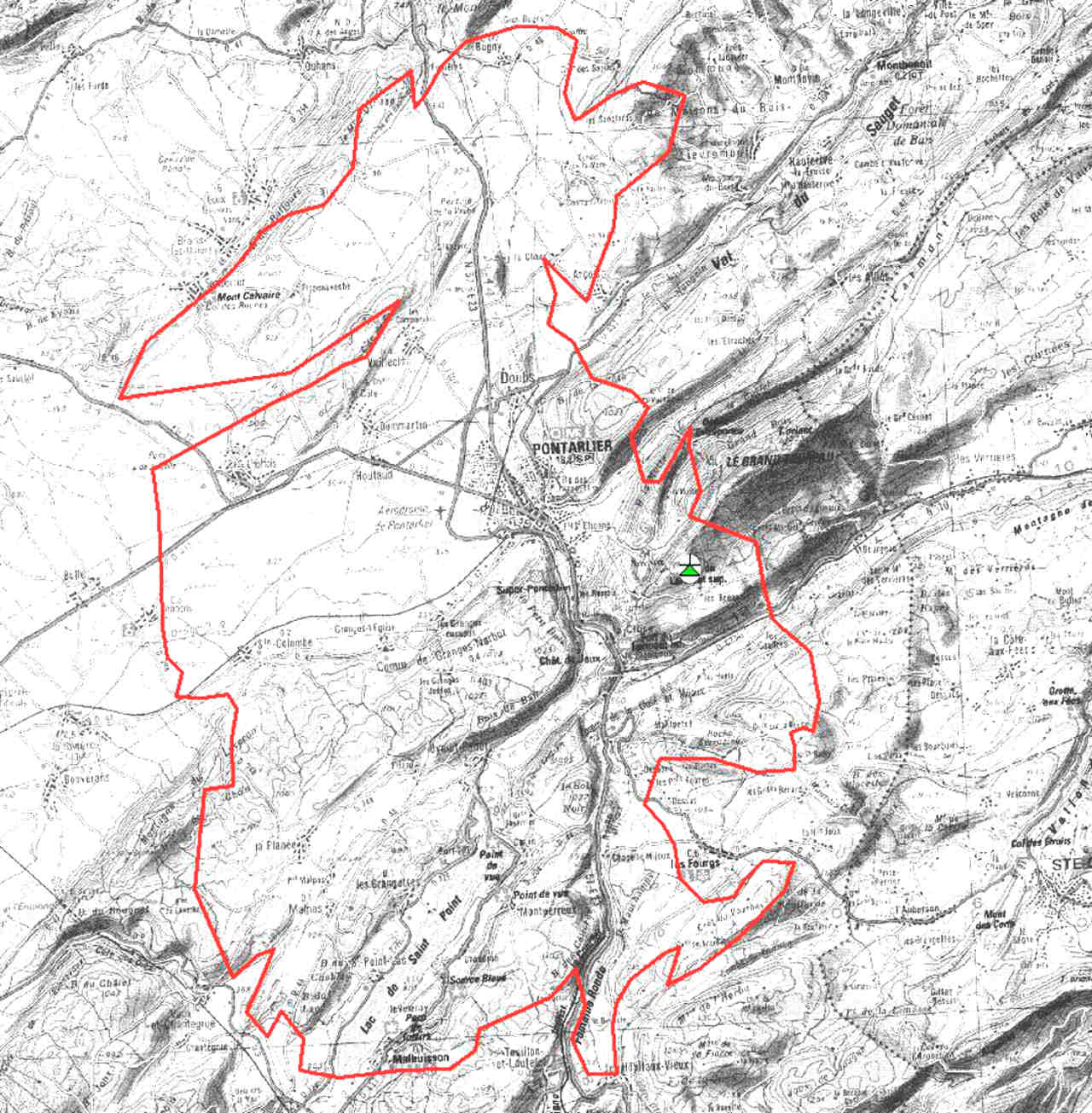

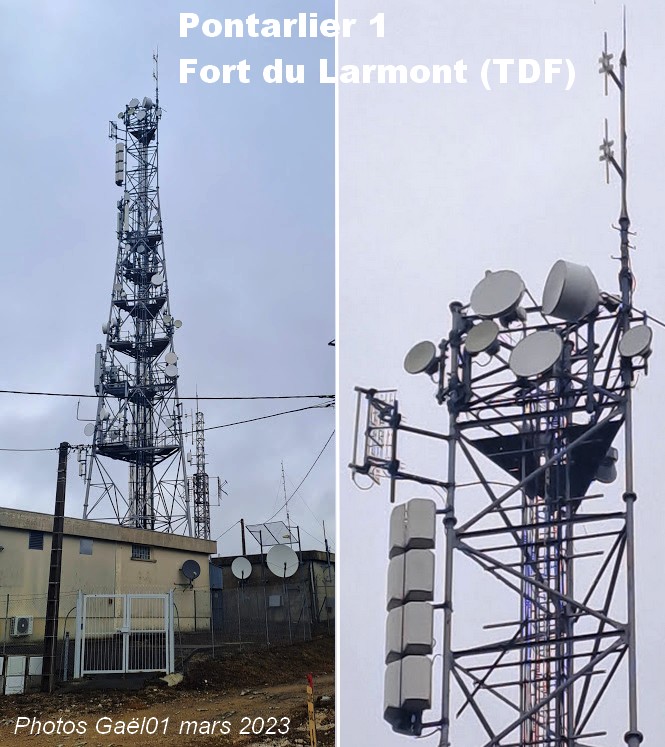

- Pontarlier 1 - Fort du Larmont.
- Pontarlier 4 - Chapelle de l'Espérance.
- Saint-Hippolyte 1 - Route de Châtillon.
- Villers-le-Lac 1 - Curcol.

:arrow: Émetteur mis en place par les collectivités locales :

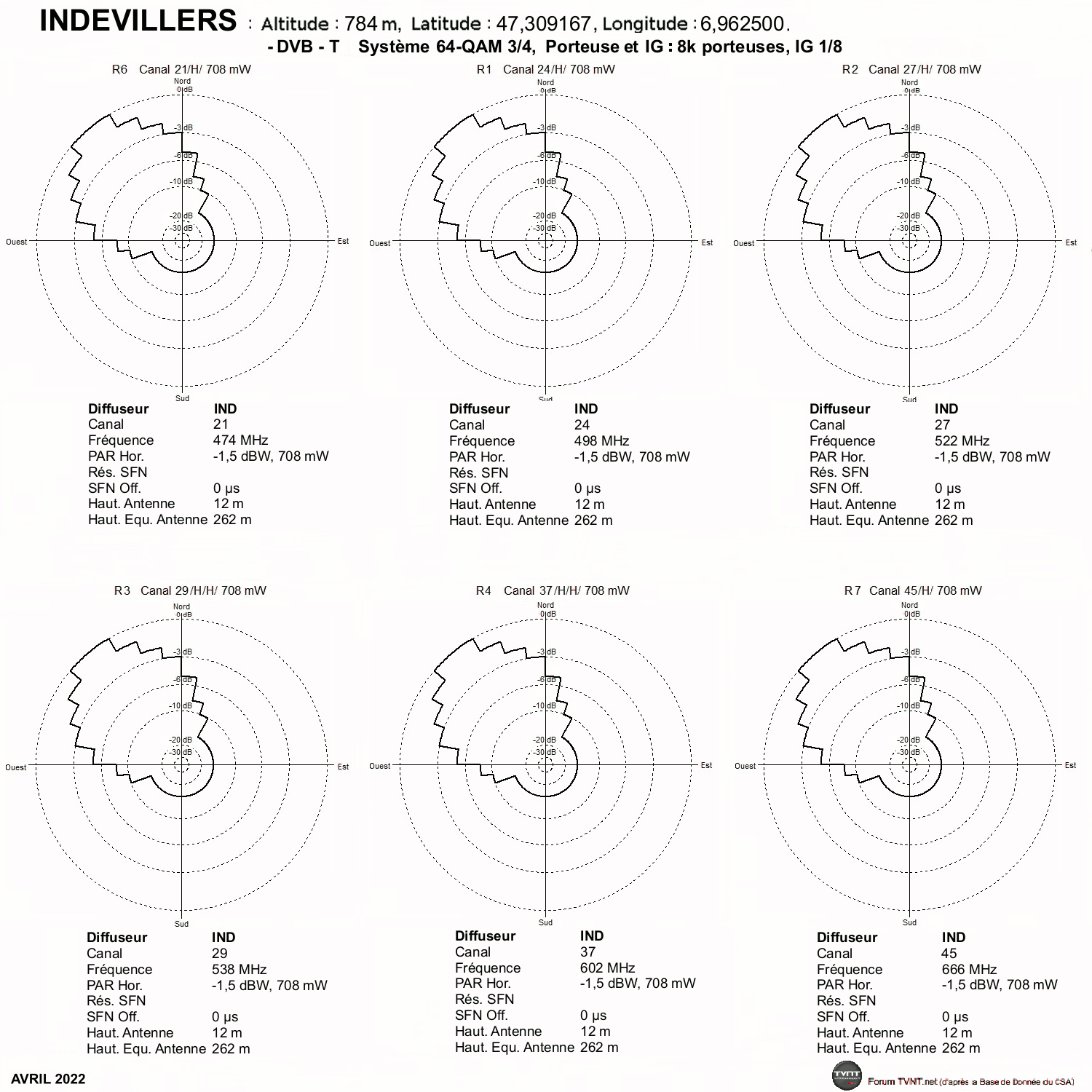

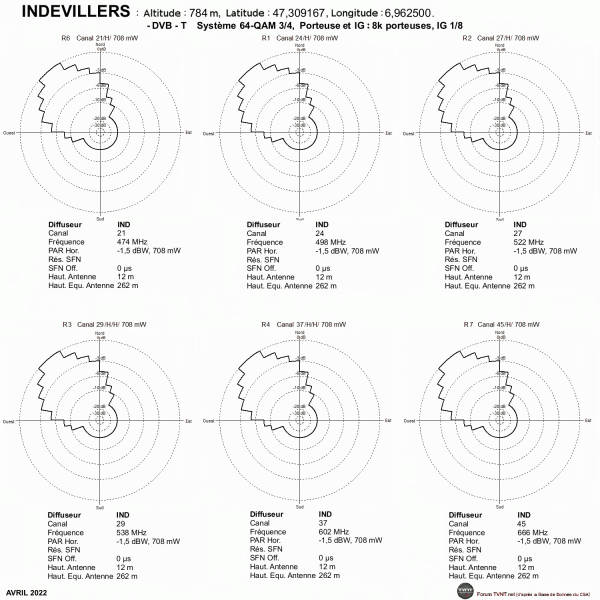

- Indevillers - La Closure.


:arrow: L'émetteur de ARC-ET-SENANS - LA CÔTE DE CHAMPAGNE bien que situé sur la commune de Champagne-sur-Loue dans le département du Jura, dessert principalement l'agglomération de Arc-et-Senans (25), il est donc décrit ici dans le sujet consacré aux émetteurs du département du Doubs.


Réaménagement de la BANDE 700 MHz dans le département du Doubs :

Le transfert de la bande 700 MHz est effectif sur tous les émetteurs du département du Doubs depuis le 23 mai 2018. Des réaménagements de canaux ont eu lieu sur l'ensemble des émetteurs.

Les descriptions des émetteurs ont été mises à jour en tenant compte des modifications opérées lors de ces réaménagements.

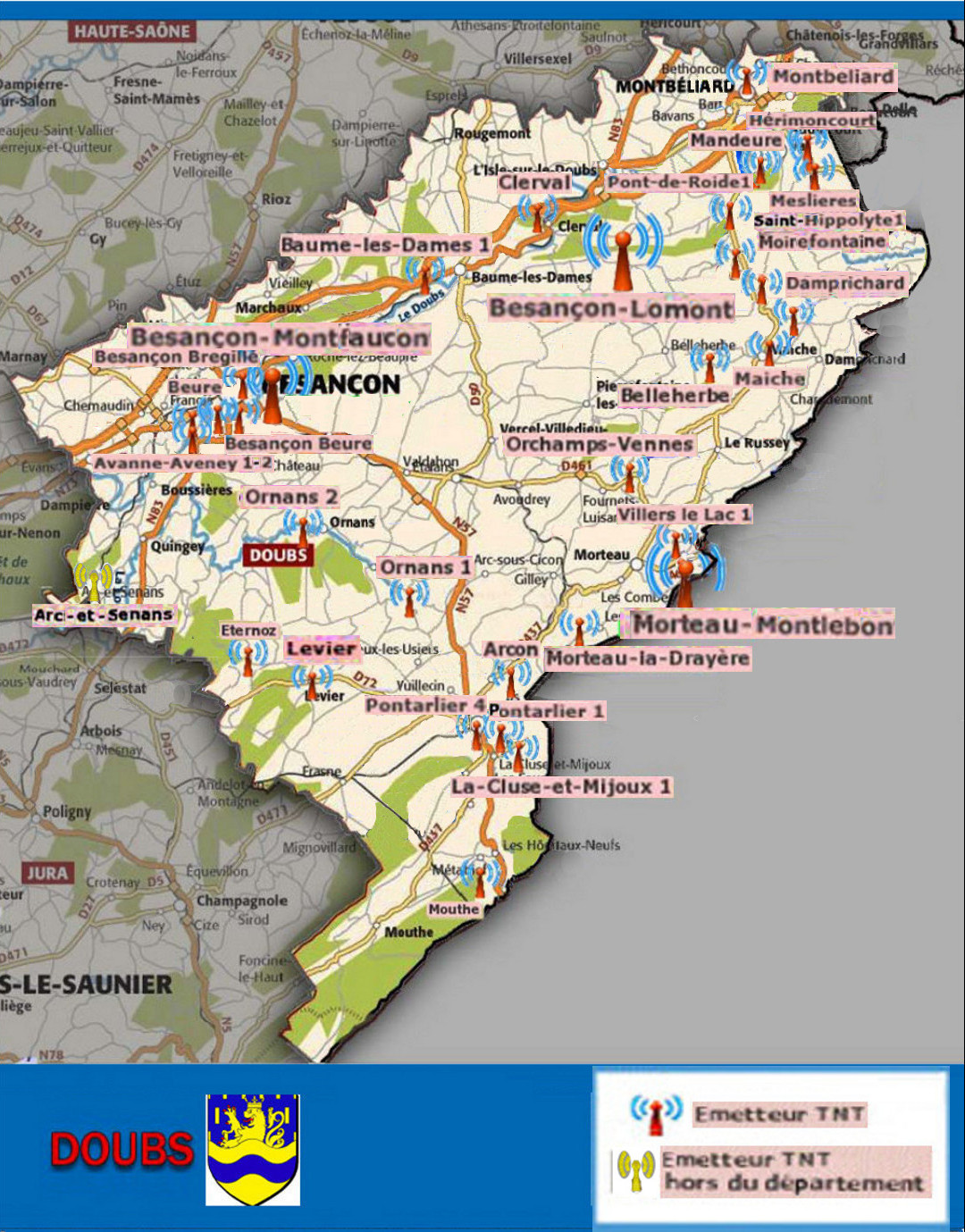

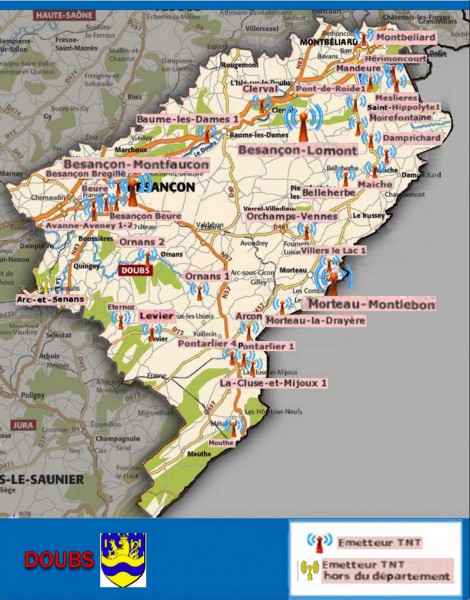

Emplacement des émetteurs du département du Doubs :

Cliquez sur la carte pour l'agrandir



Liste des anciens topics :

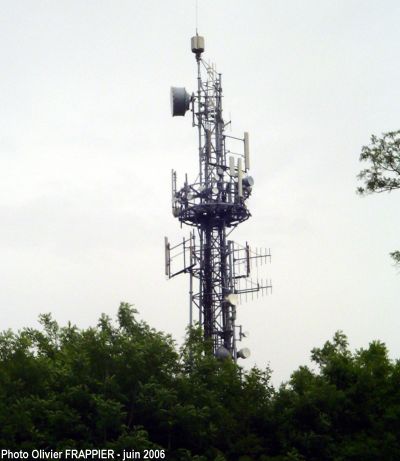

:arrow: Emetteur de Montbéliard - Fort Lachaux
:arrow: Emetteur de Besançon - Brégille


Couverture des émetteurs TNT :
Pour identifier de quel émetteur vous dépendez, recherchez votre commune par l'intermédiaire des outils disponibles sur les sites de TNTtest, du CSA ou de TDF :
:arrow: Test de couverture TNTtest
:arrow: Zones de couverture du CSA
:arrow: Test de couverture TDF


COMPOSITION DES MULTIPLEX NATIONAUX


:arrow: La composition du multiplex local (R1) est donnée ci-dessous, avec la description de chaque émetteur.

-------------------------------------------------------------------------------------

BESANÇON - LOMONT

Émetteur Principal.

Photo de l'ami "SFN" où l'on peut voir les 2 pylônes du Lomont au 25/09/15 (celui de TOWERCAST était encore en construction).

:arrow: Localisation du pylône TOWERCAST du Haut-du-Lomont, situé sur la commune de Vyt-lès-Belvoir, qui diffuse actuellement tous les multiplex :

Image (photo : SFN)

Le pylône TDF, situé sur la commune de Vellerot-lès-Belvoir, qui n'est plus utilisé pour diffuser la TNT :

Image (photo : SFN)

:arrow: Page Wikipedia consacrée à ce site
ATTENTION les données techniques de l'émetteur ne sont pas nécessairement à jour dans la page Wikipédia.


:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 23H 50kW (TOWERCAST).
R7: 26H 50kW (TOWERCAST).
R3: 41H 50kW (TOWERCAST). (sur canal 54 avant le 23/05/2018)
R1: 43H 50kW (TOWERCAST). (sur canal 29 avant le 23/05/2018)
R2: 44H 50kW (TOWERCAST).
R6: 47H 50kW (TOWERCAST).

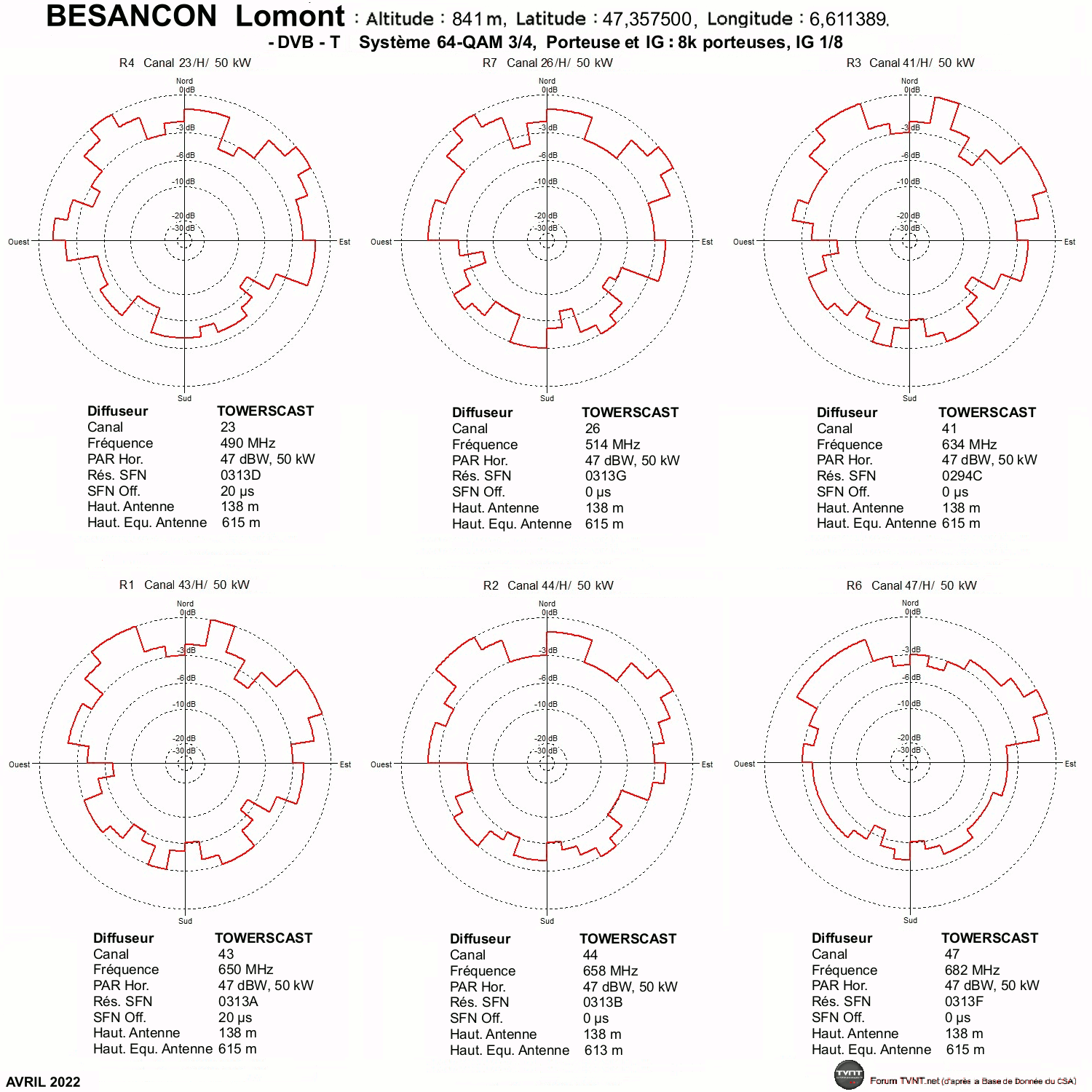

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


-------------------------------------------------------------------------------------

BESANÇON - MONTFAUCON

Émetteur Principal.

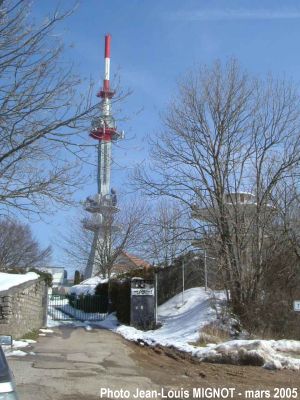

:arrow: Localisation du pylône TDF du Fort de Montfaucon, sur la commune de Montfaucon :

D'autres photos sont disponibles: ici

:arrow: Page Wikipedia consacrée à ce site
ATTENTION les données techniques de l'émetteur ne sont pas nécessairement à jour dans la page Wikipédia.


:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 23H 25kW (TDF).
R7: 26H 25kW (TOWERCAST).
R3: 32H 25kW (TOWERCAST). (sur canal 54 avant le 23/05/2018)
R1: 43H 25kW (TDF). (sur canal 29 avant le 23/05/2018)
R2: 44H 25kW (TOWERCAST).
R6: 47H 25kW (TOWERCAST).

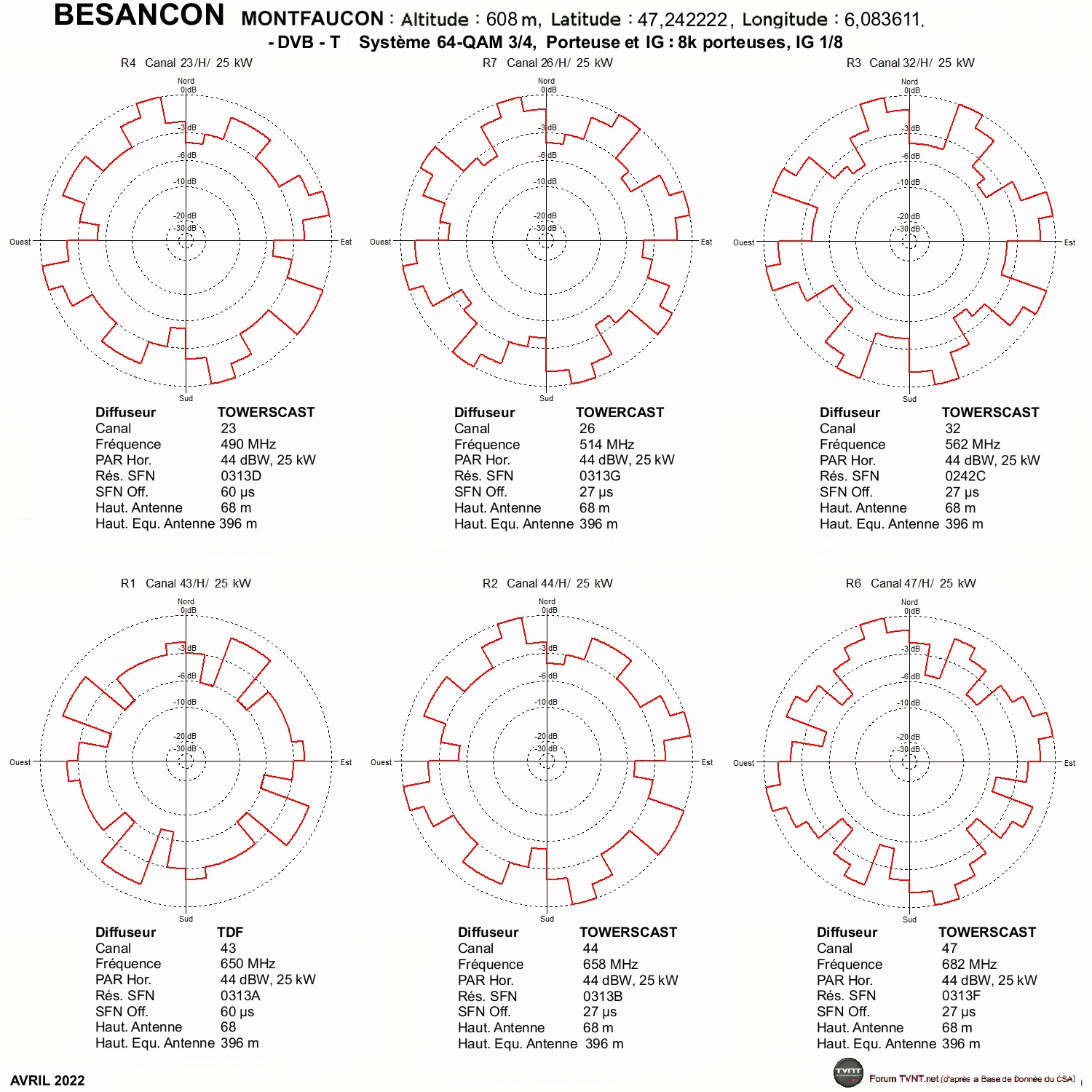

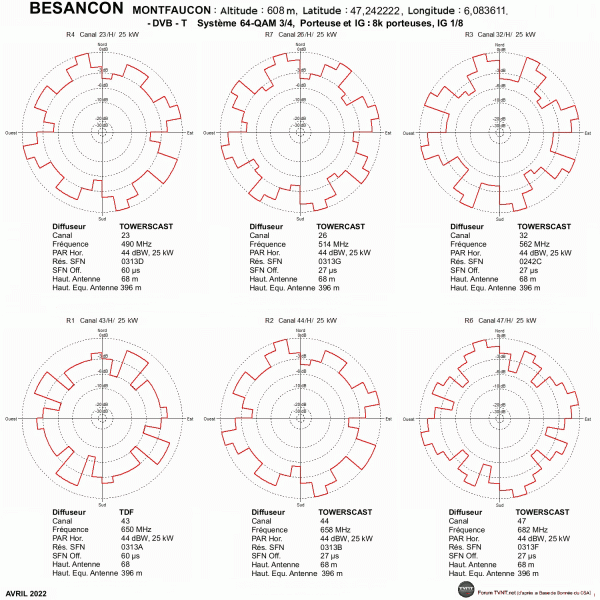

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


-------------------------------------------------------------------------------------

MORTEAU - MONTLEBON - MEIX MUSY

Émetteur principal.

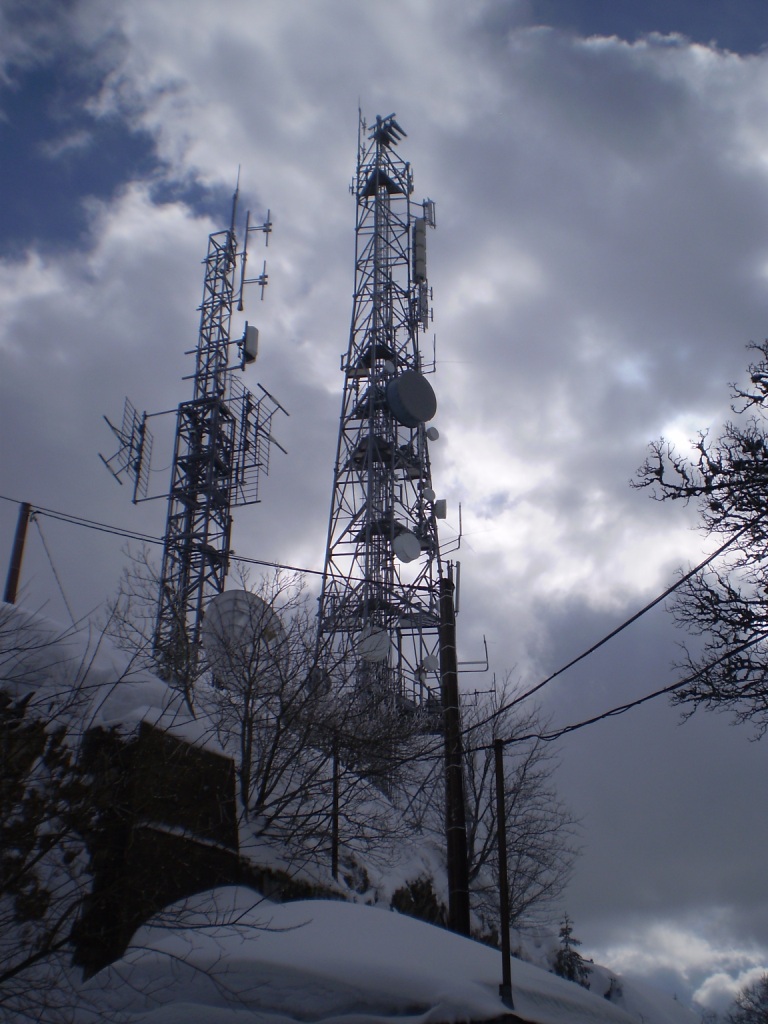

Il y a 2 pylônes sur le site de Meix Musy, sur la commune de Montlebon :

Image photo de Hubert

:arrow: Localisation du pylône TDF, qui diffuse le multiplex R1.
:arrow: Localisation du pylône ITAS TIM, qui diffuse les multiplex R2 à R4, R6 et R7.

D'autres photos de l'ami "Hubert" sont disponibles dans l'album: ici
D'autres photos de l'émetteur TDF sont disponibles sur le site web emetteurs.ch : ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 23H 130W (ITAS TIM).
R7: 26H 200W (ITAS TIM).
R3: 41H 170W (ITAS TIM). (sur canal 54 avant le 23/05/2018)
R1: 43H 525W (TDF). (sur canal 29 avant le 23/05/2018)
R2: 44H 130W (ITAS TIM).
R6: 47H 200W (ITAS TIM).

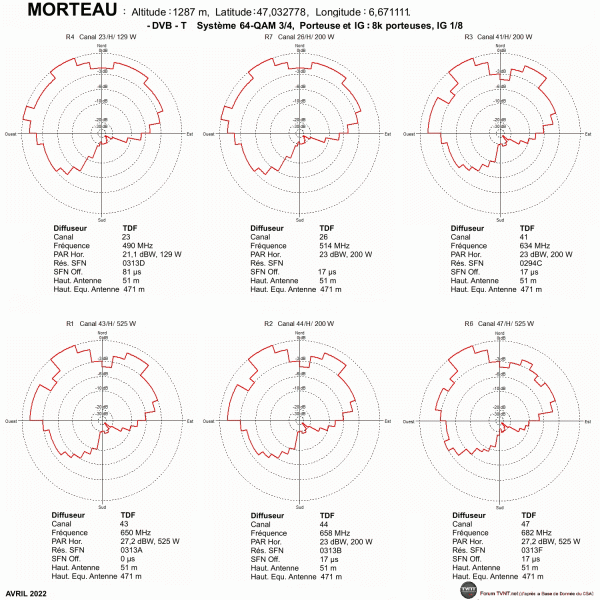

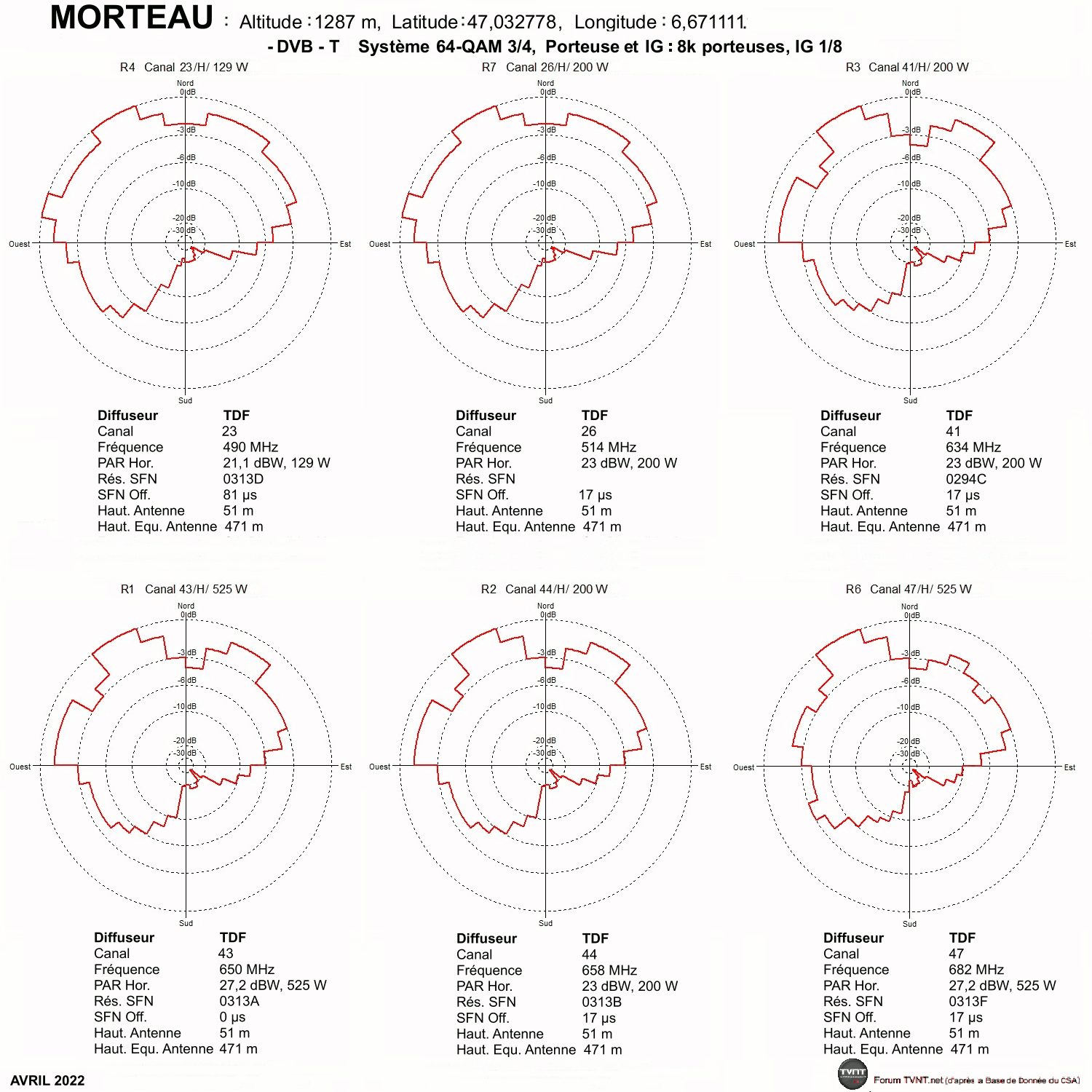

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


-------------------------------------------------------------------------------------

ARC-ET-SENANS - LA CÔTE DE CHAMPAGNE

:arrow: Localisation du pylône TDF de Montain, sur la commune de Champagne-sur-Loue (Jura).

:arrow: Composition du multiplex R1 :

Caractéristiques techniques des multiplex :
R4: 23H 3W (TDF).
R7: 26H 3W (TDF).
R3: 32H 3W (TDF). (sur canal 54 avant le 23/05/2018)
R1: 43H 3W (TDF). (sur canal 29 avant le 23/05/2018)
R2: 44H 3W (TDF).
R6: 47H 3W (TDF).

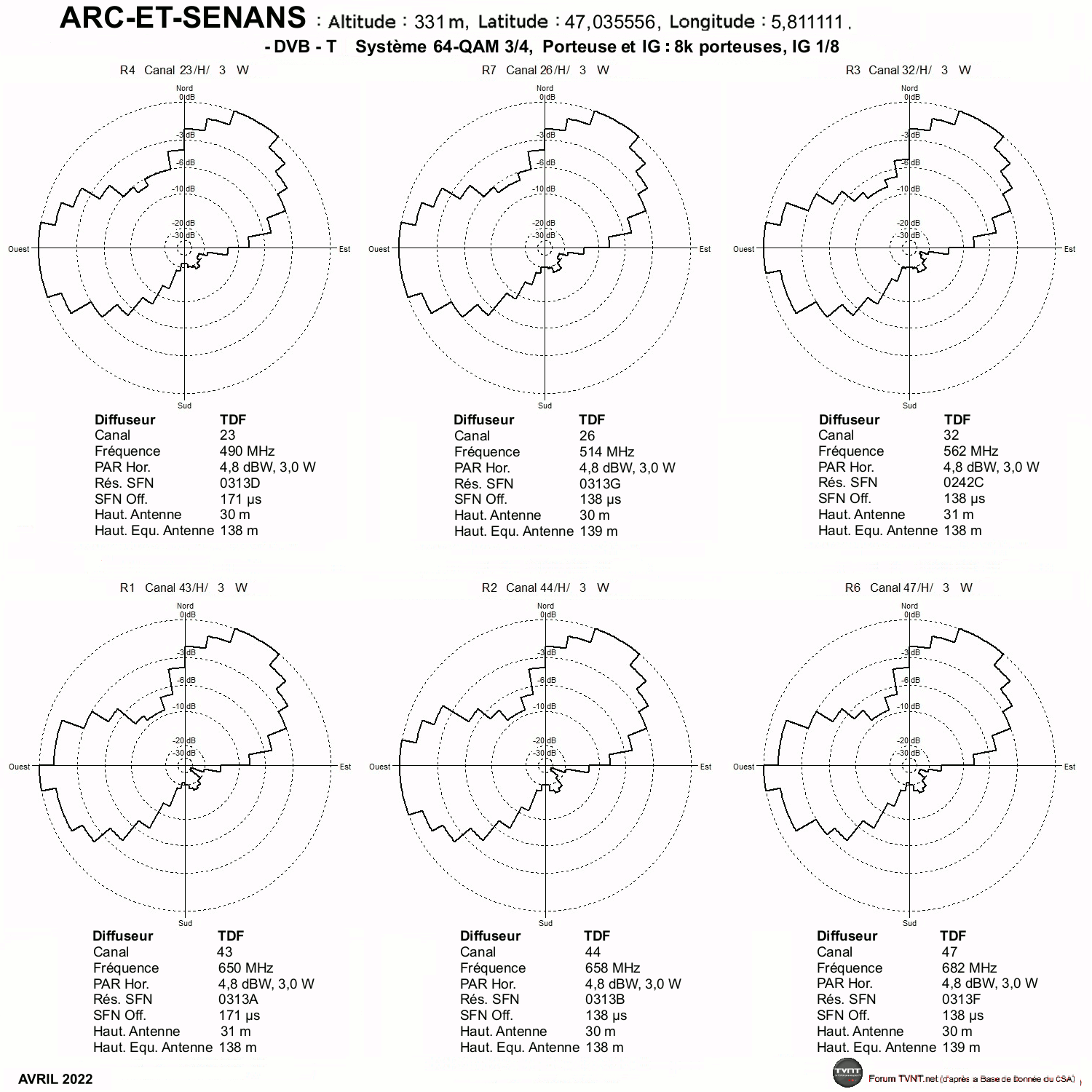

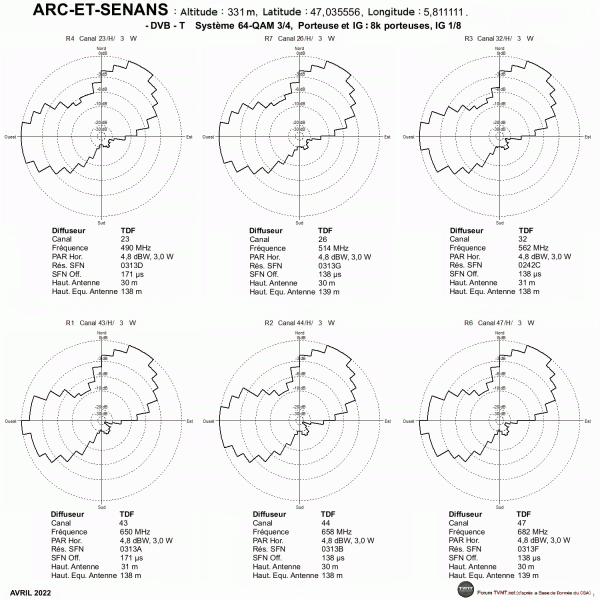

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

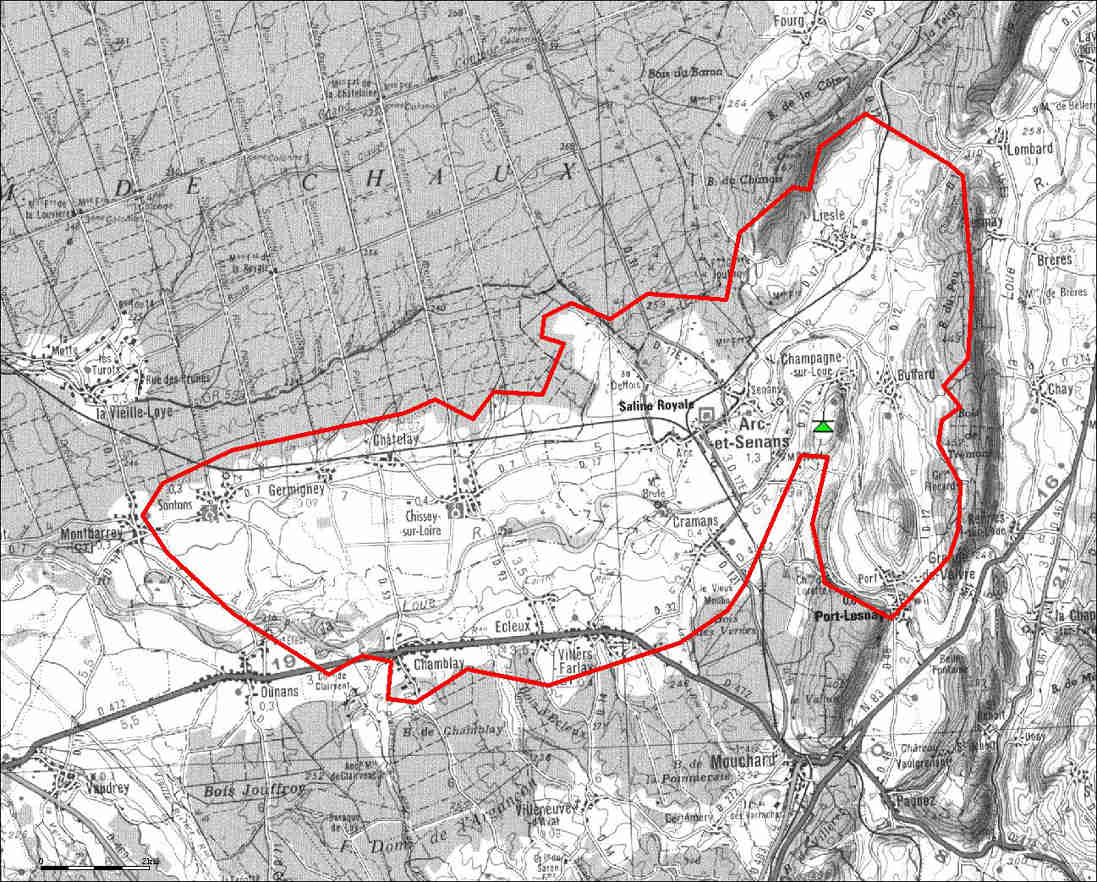

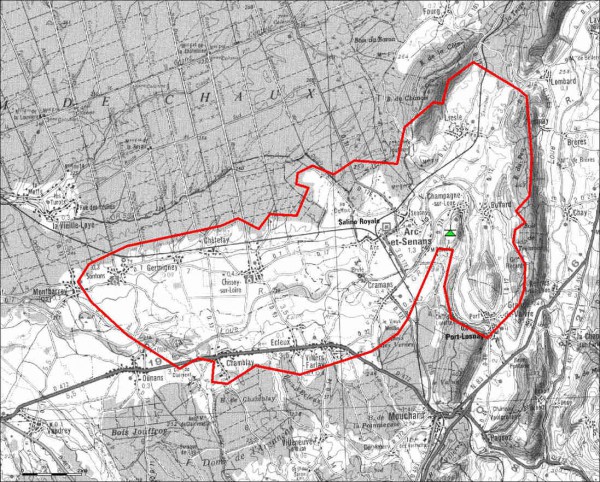

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

ARÇON - LES PRÉS DESSUS

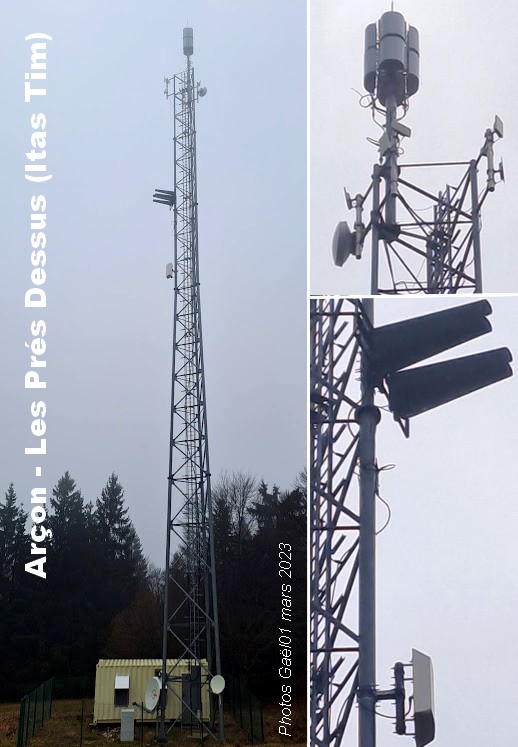

Il y a 2 pylônes pour la TNT sur le site des Prés Dessus, sur la commune de Pontarlier :
:arrow: Localisation du pylône TDF, qui diffuse le multiplex R1.
:arrow: Localisation du pylône ITAS TIM, qui diffuse les multiplex R2 à R4, R6 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 21H 20W (ITAS TIM).
R6: 24H 20W (ITAS TIM).
R3: 27H 20W (ITAS TIM).
R4: 28H 20W (ITAS TIM). (sur canal 55 avant le 24/04/2018)
R1: 37H 25W (TDF).
R7: 39H 20W (ITAS TIM). (sur canal 53 avant le 24/04/2018)

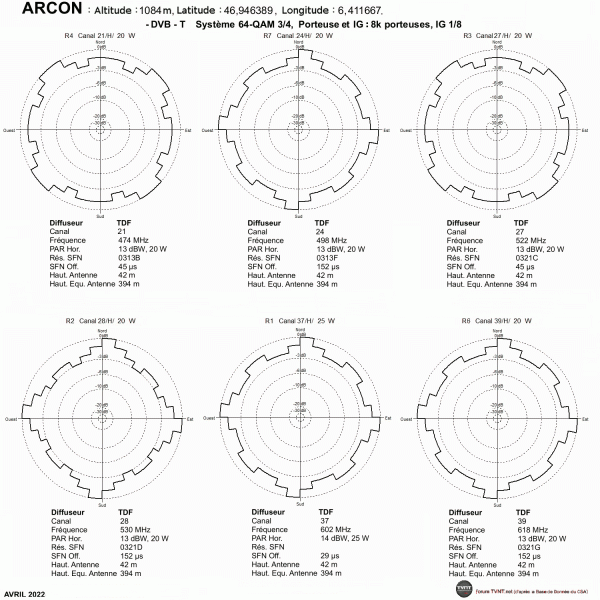

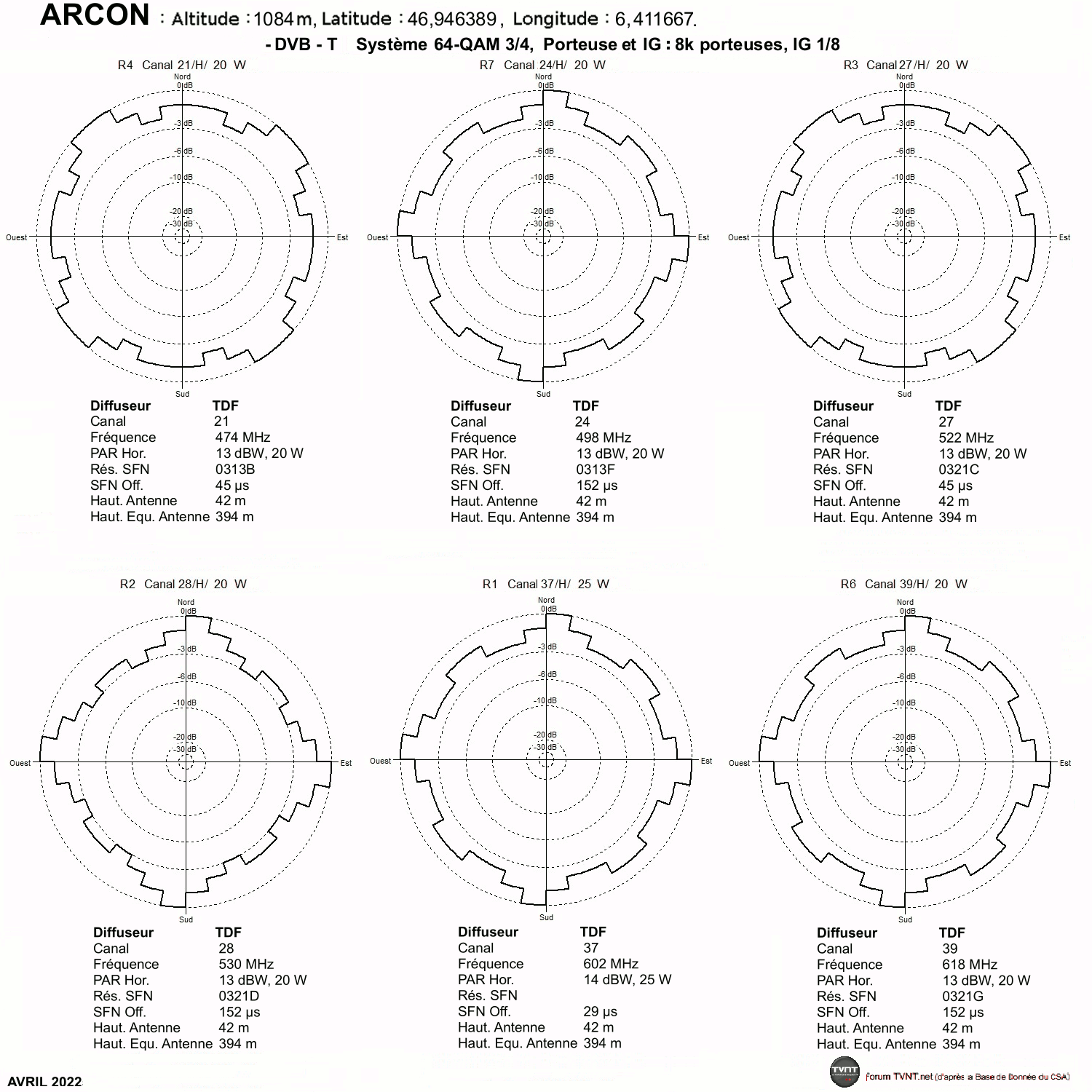

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

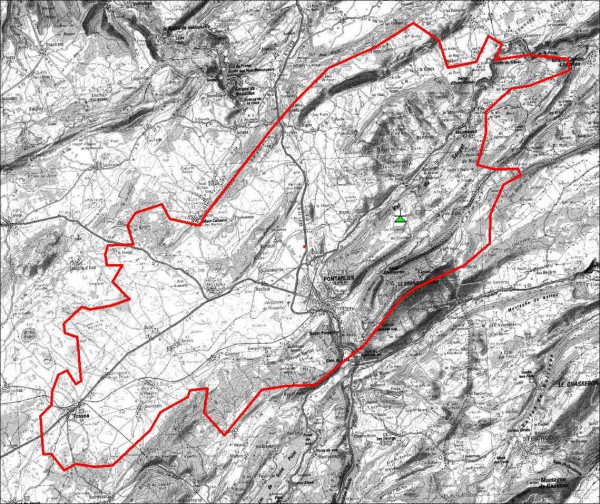

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

AVANNE-AVENEY 1 - D.367 - LES JONCHETS

:arrow: Localisation du pylône TDF des Jonchets, commune d'Avanne-Aveney, qui diffuse tous les multiplex.

Le pylône ITAS TIM du Cras n'est plus utilisé pour diffuser la TNT.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 23V 500mW (ITAS TIM).
R7: 26V 500mW (ITAS TIM).
R3: 32V 400mW (ITAS TIM). (sur canal 54 avant le 23/05/2018)
R1: 43V 500mW (TDF). (sur canal 29 avant le 23/05/2018)
R2: 44V 400mW (ITAS TIM).
R6: 47V 500mW (ITAS TIM).

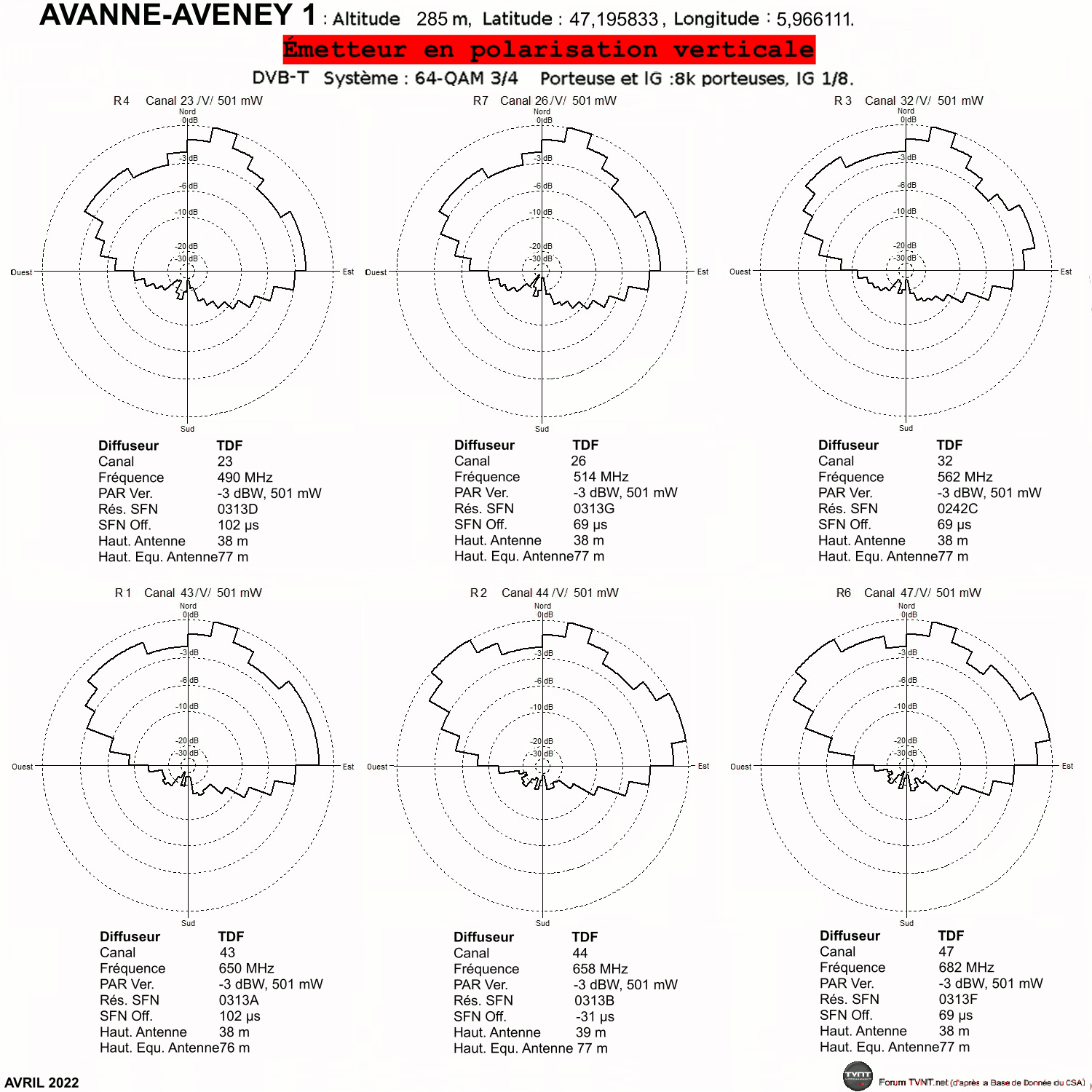

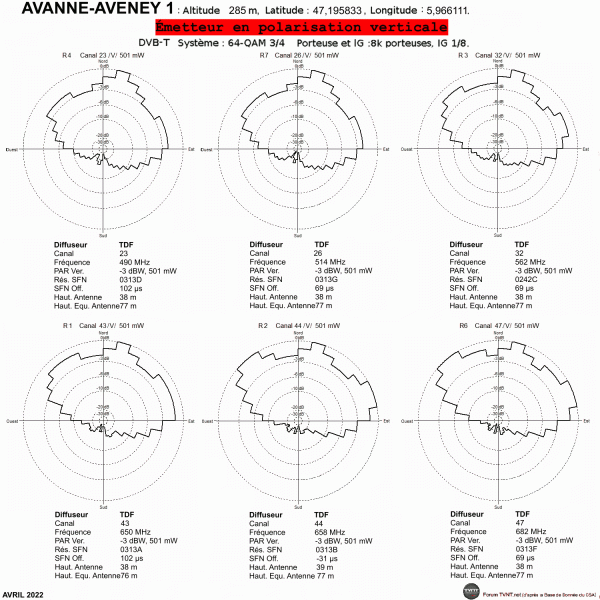

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
AVANNE-AVENEY 1.gif

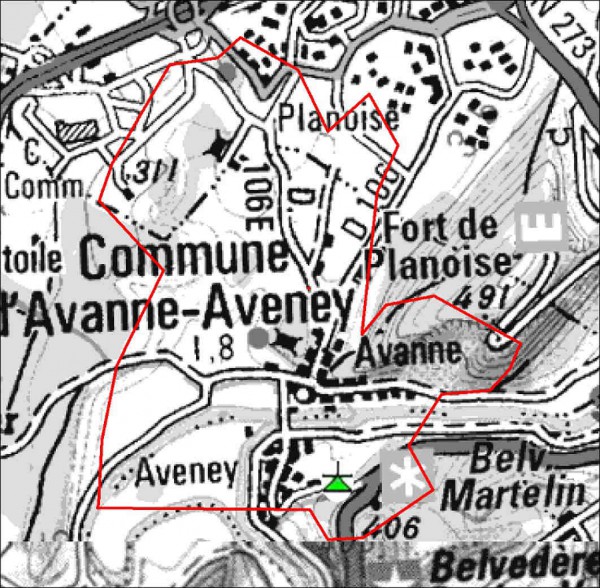

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Avanne-Aveney 1.JPG


-------------------------------------------------------------------------------------

AVANNE-AVENEY 2 - LE CHÂTEAU

:arrow: Localisation du pylône TDF du Château, commune d'Avanne-Aveney.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 23V 360mW (TDF).
R7: 26V 360mW (TDF).
R1: 43V 360mW (TDF). (sur canal 29 avant le 23/05/2018)
R2: 44V 360mW (TDF).
R6: 47V 360mW (TDF).

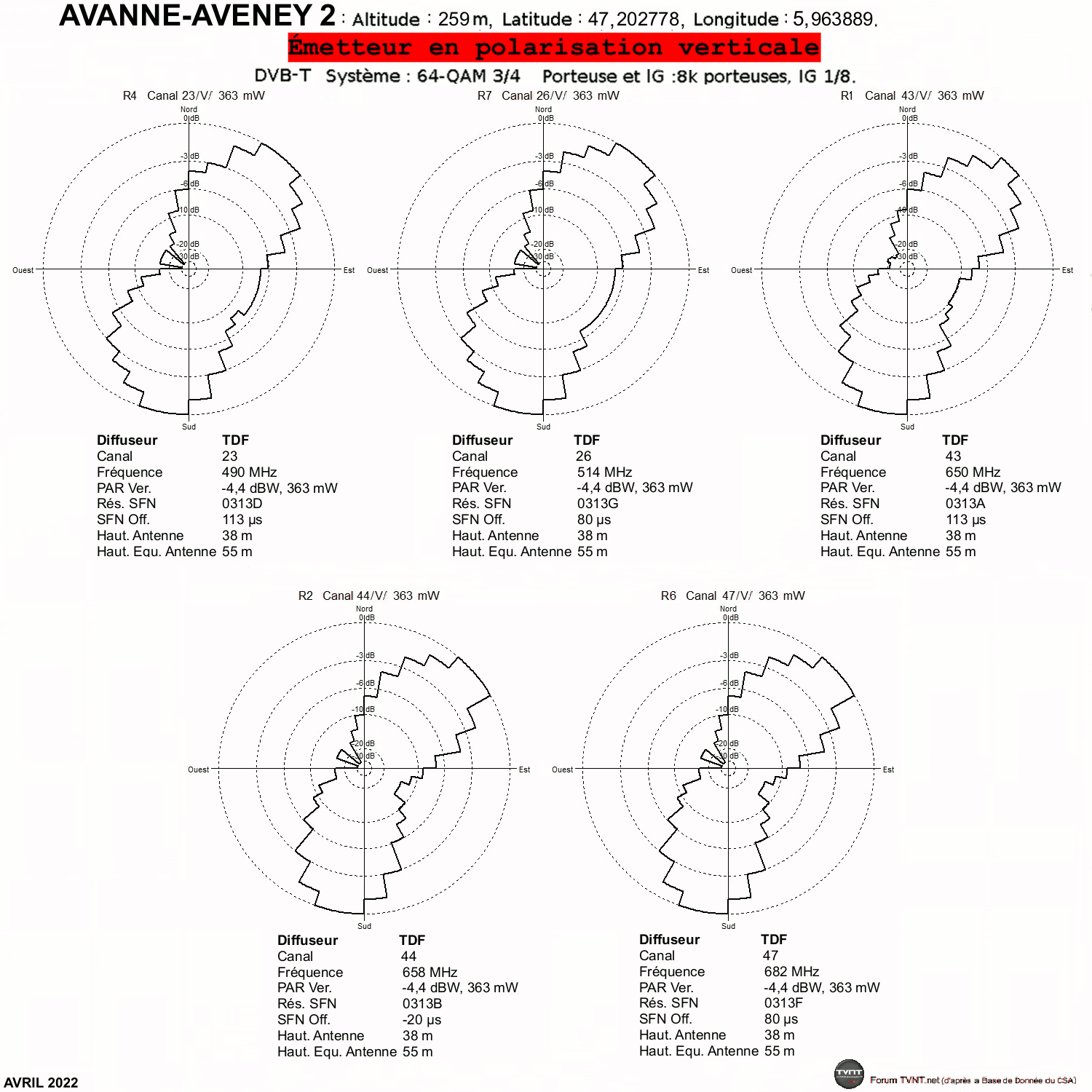

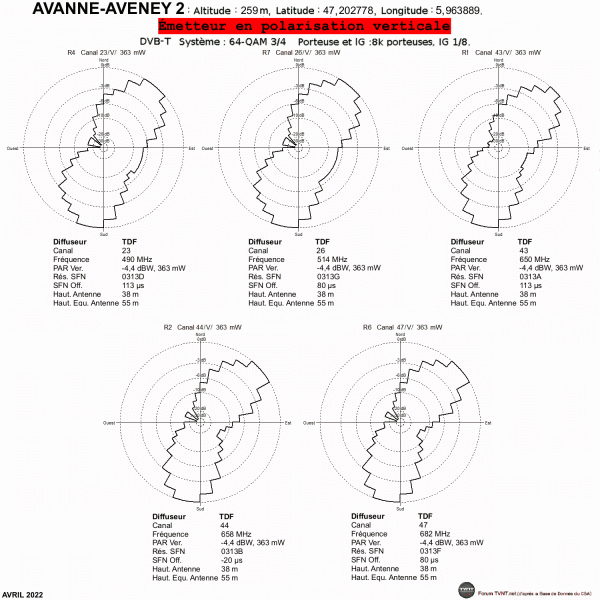

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
AVANNE-AVENEY 2.gif


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Avanne-Aveney 2.JPG


-------------------------------------------------------------------------------------

BAUME-LES-DAMES 1 - GROBOIS

Il y a 2 pylônes pour la TNT chemin du Chanot, sur la commune de Grosbois :
:arrow: Localisation du pylône TDF, qui diffuse le multiplex R1.
:arrow: Localisation du pylône ITAS TIM, qui diffuse les multiplex R2 à R4, R6 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 23H 2,5W (ITAS TIM).
R7: 26H 5W (ITAS TIM).
R3: 41H 2,5W (ITAS TIM). (sur canal 54 avant le 23/05/2018)
R1: 43H 7,1W (TDF). (sur canal 29 avant le 23/05/2018)
R2: 44H 2,5W (ITAS TIM).
R6: 47H 5W (ITAS TIM).

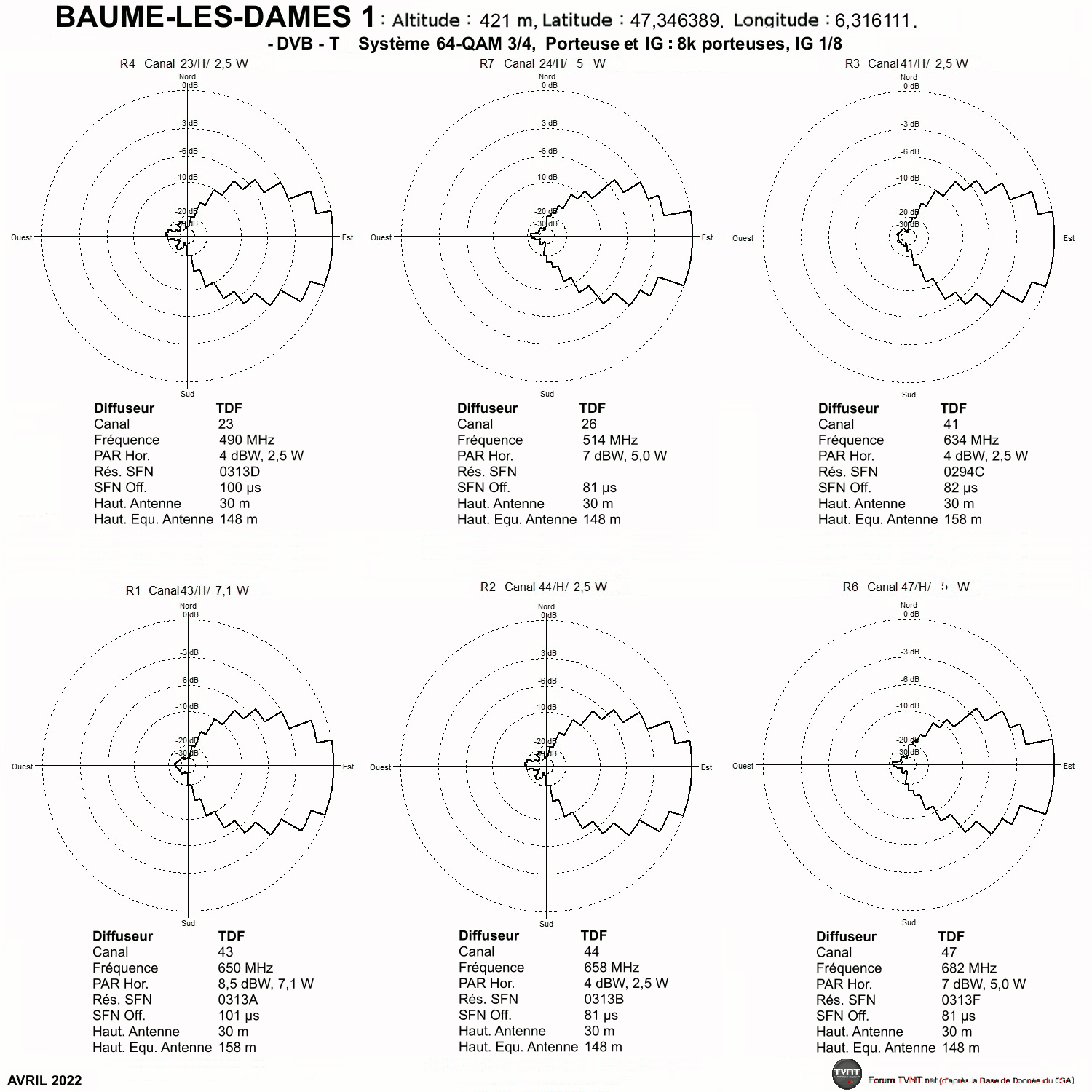

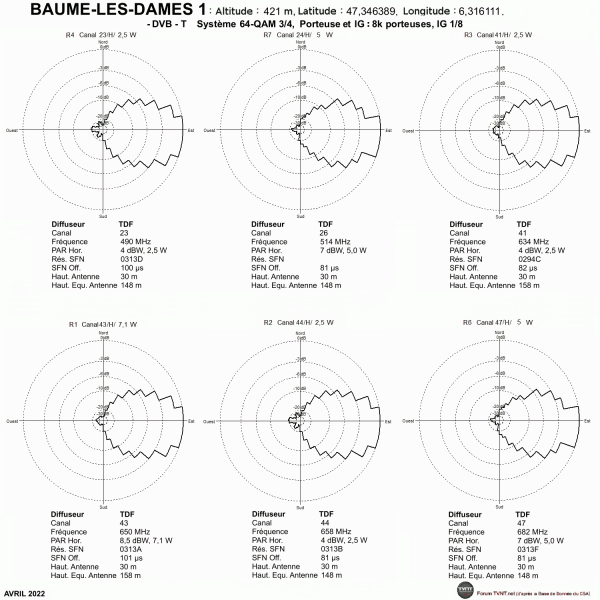

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
BAUME-LES-DAMES 1.gif


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Baume-Les-Dames 1.JPG


-------------------------------------------------------------------------------------

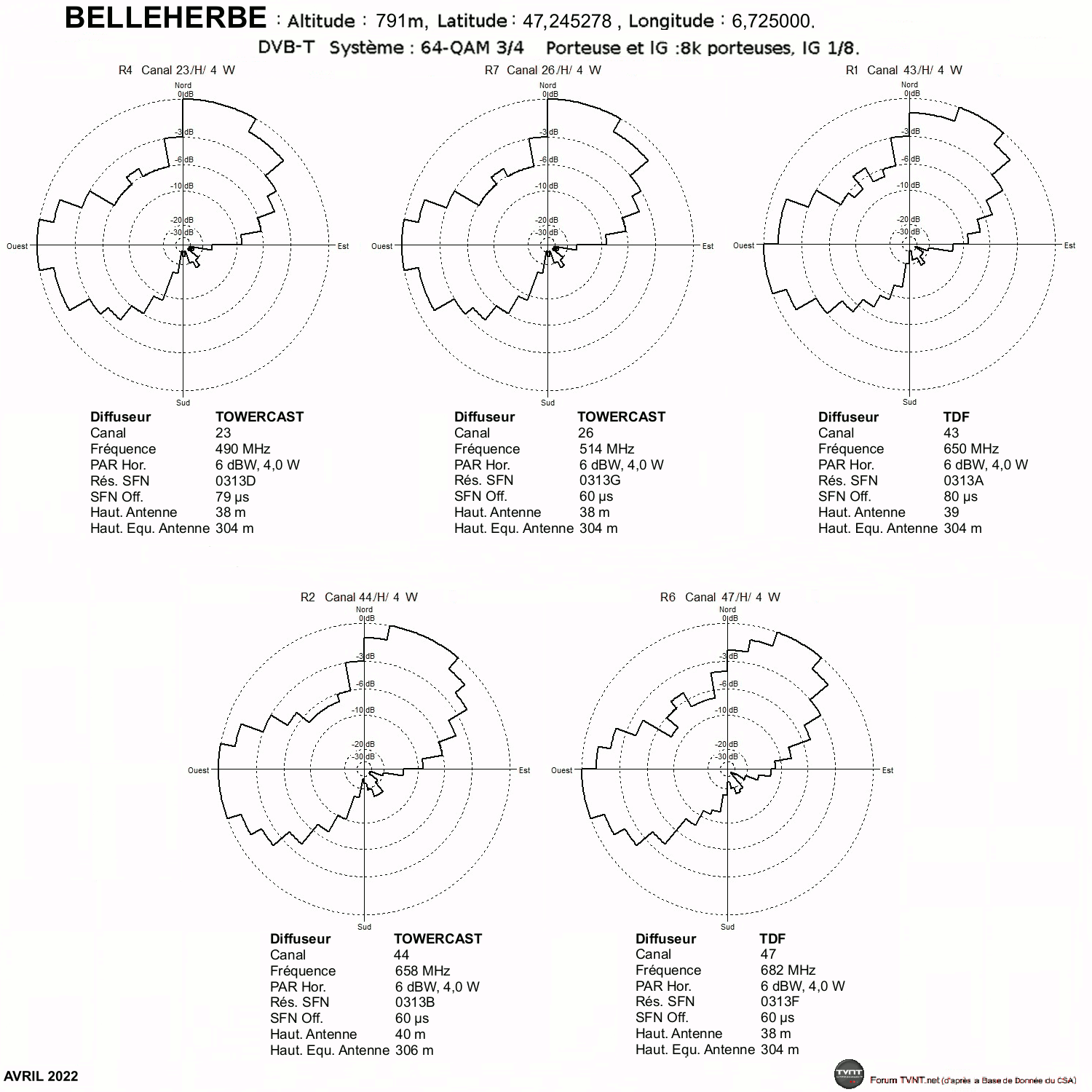

BELLEHERBE - MONT DE VOUGNEY

:arrow: Localisation du pylône TDF du bois de la Joux, sur la commune de Mont-de-Jougney.

Image (Photo de Hubert).
D'autres photos de l'ami "Hubert" sont disponibles dans l'album: ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 23H 4W (TOWERCAST).
R7: 26H 4W (TOWERCAST).
R1: 43H 4W (TDF). (sur canal 29 avant le 23/05/2018)
R2: 44H 4W (TDF).
R6: 47H 4W (TOWERCAST).

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

BESANÇON - BEURE

:arrow: Localisation du pylône TDF des Vignes de Chaudanne, sur la commune de Beure.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 23H 2W (TDF).
R7: 26H 2W (TDF).
R3: 32H 2W (TDF). (sur canal 54 avant le 23/05/2018)
R1: 43H 2W (TDF). (sur canal 29 avant le 23/05/2018)
R2: 44H 2W (TDF).
R6: 47H 2W (TDF).

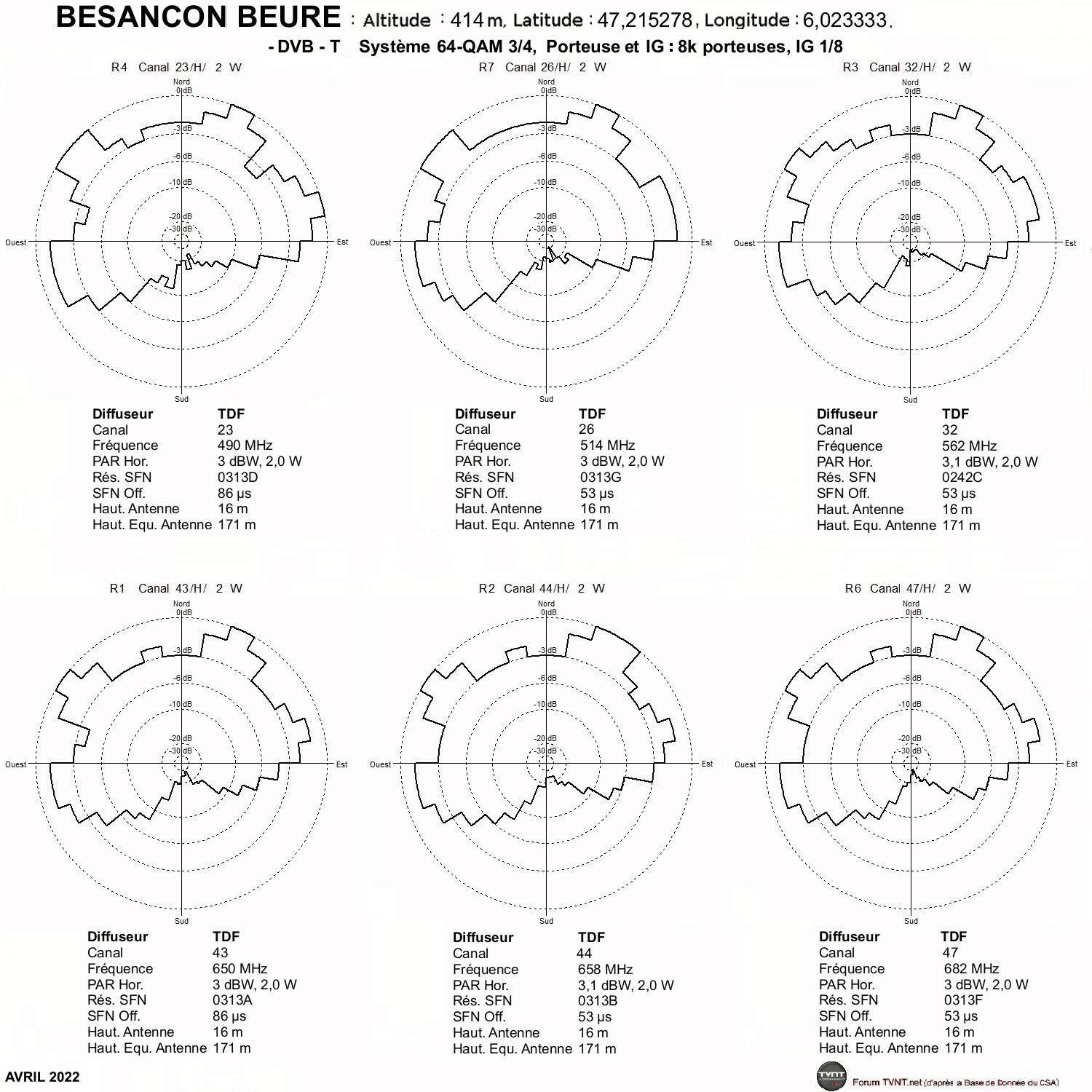

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

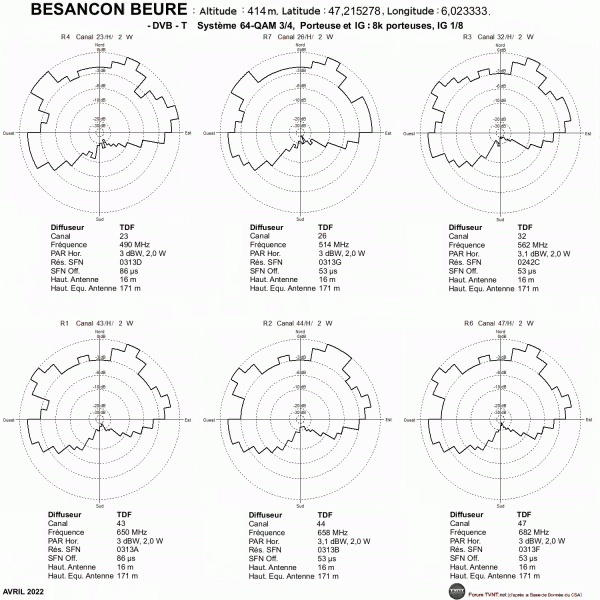

BESANCON BEURE.gif

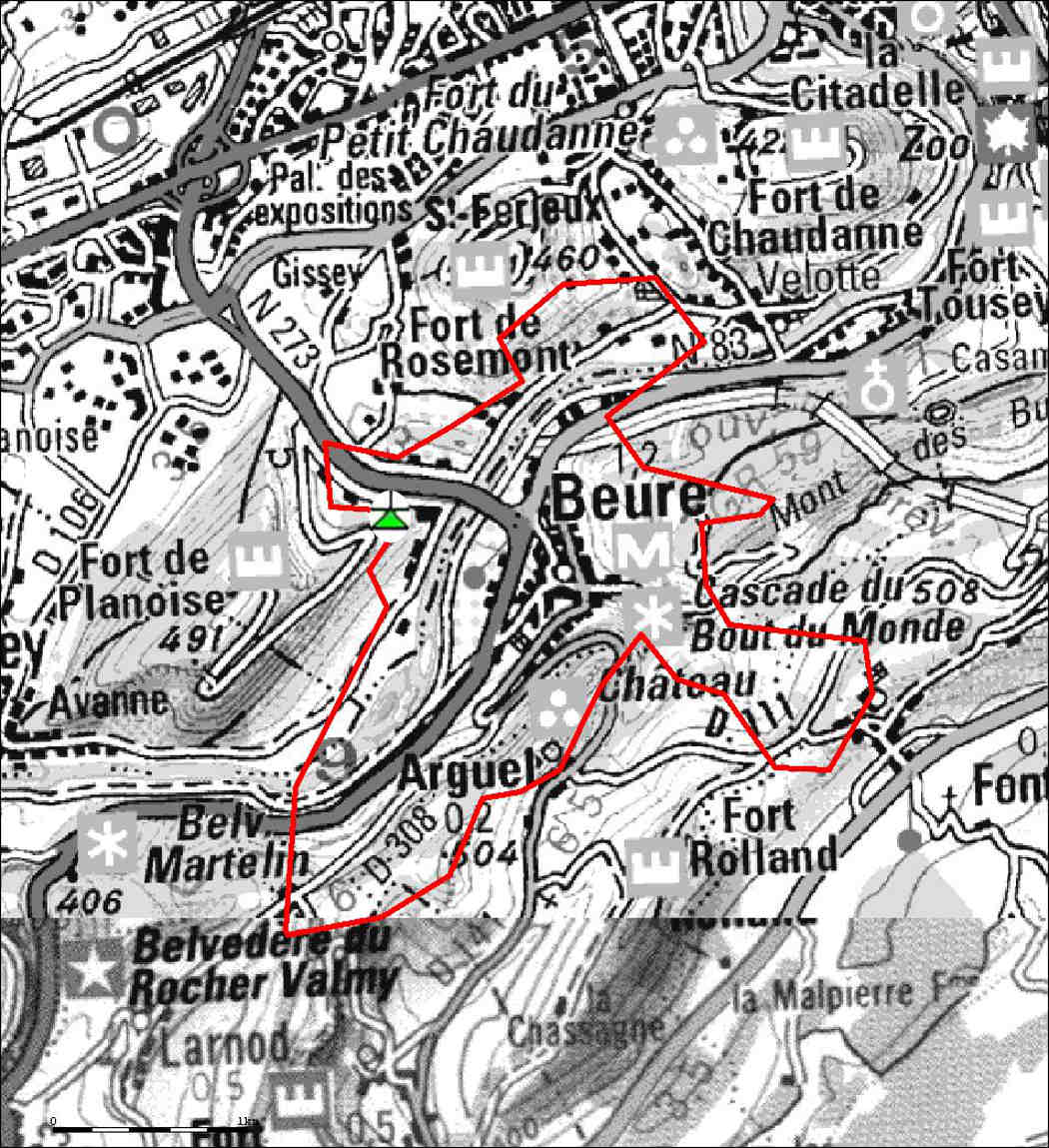

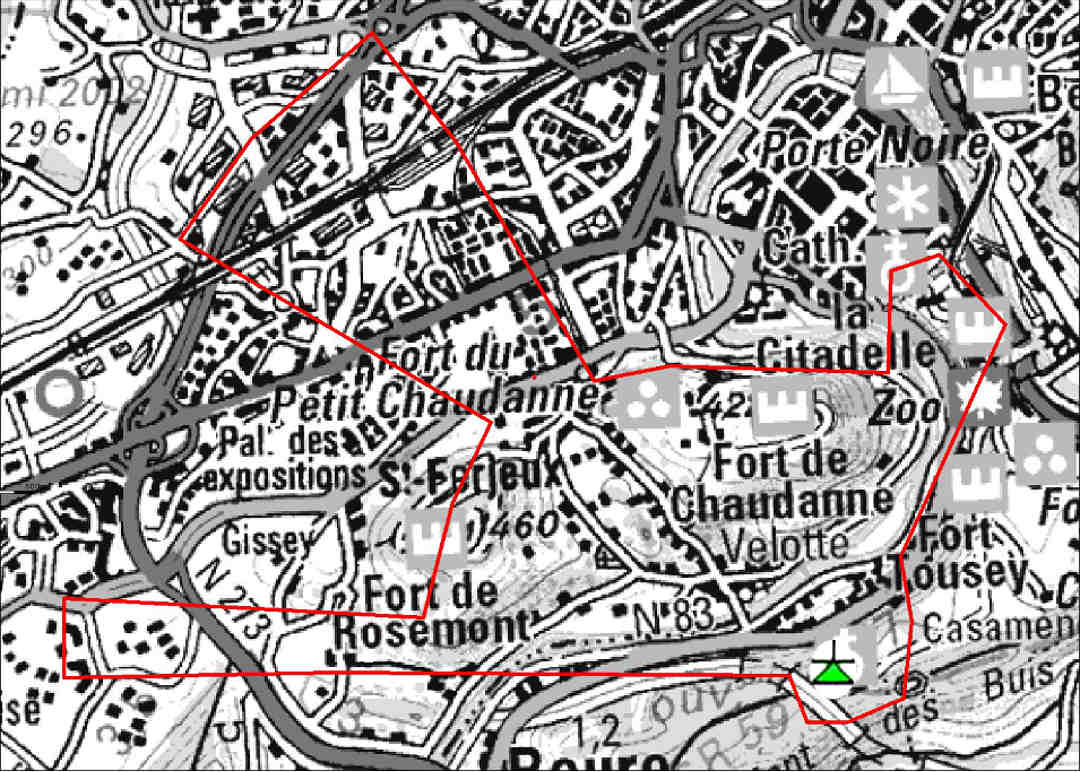

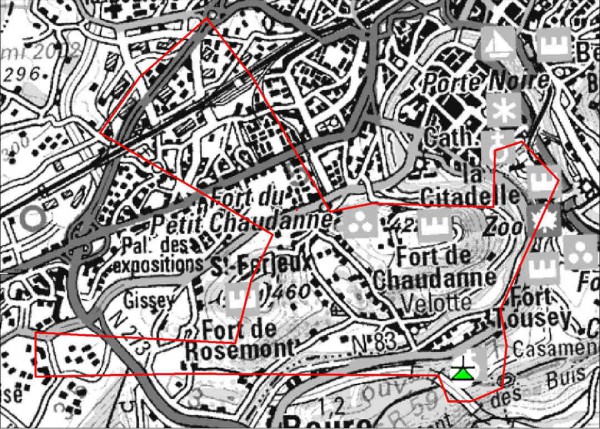

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Besançon Beure.JPG


-------------------------------------------------------------------------------------

BESANÇON - BRÉGILLE

:arrow: Localisation du pylône TDF de Brégille, commune de Besançon.

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 23H 11W (TDF).
R7: 26H 26W (TOWERCAST).
R3: 32H 11W (TDF). (sur canal 54 avant le 23/05/2018)
R1: 43H 30W (TOWERCAST). (sur canal 29 avant le 23/05/2018)
R2: 44H 11W (TOWERCAST).
R6: 47H 35W (TOWERCAST).

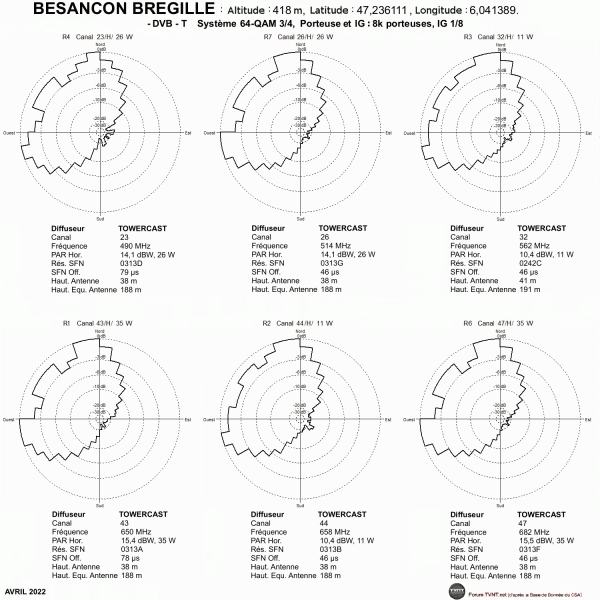

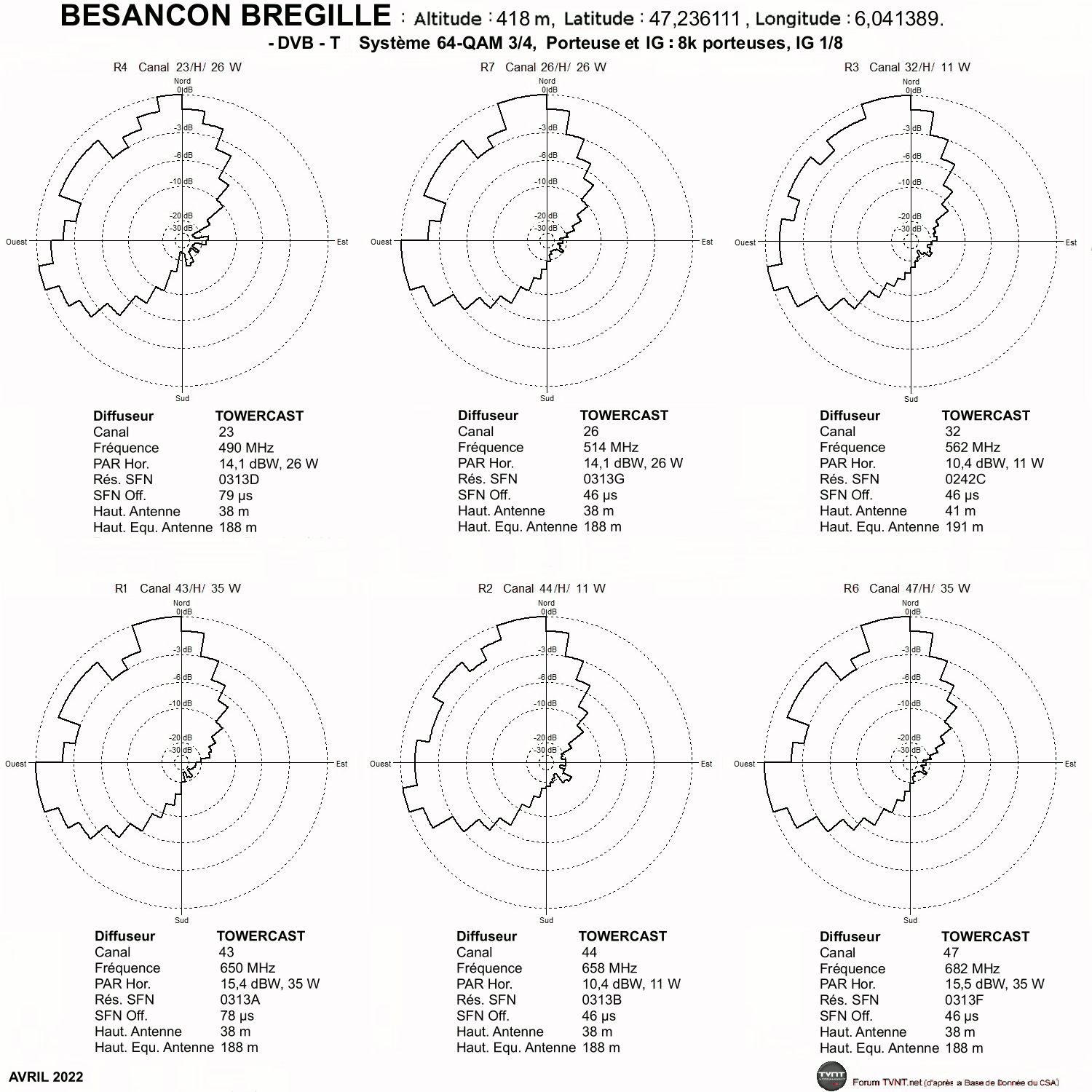

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
BESANCON BREGILLE.gif

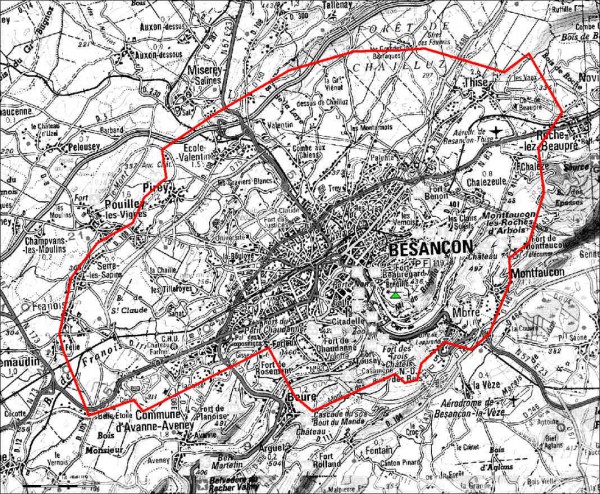

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Besançon Brégille.JPG


-------------------------------------------------------------------------------------

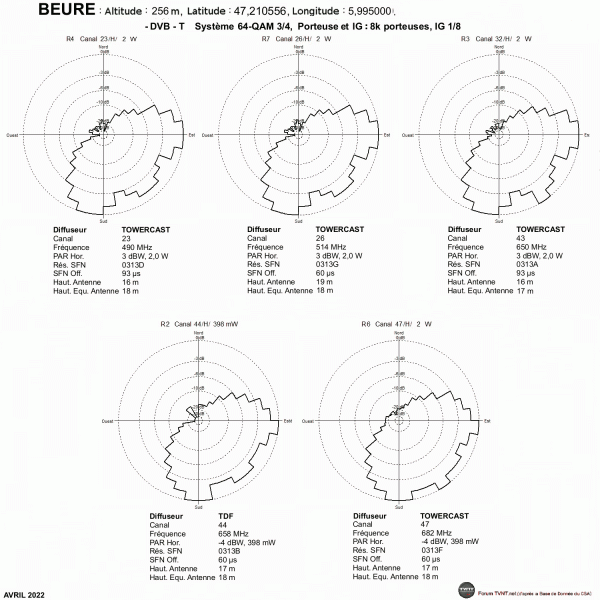

BEURE - BESANÇON-PORT-DOUVOT

:arrow: Localisation du pylône TDF de Port-Douvot, sur la commune de Besançon.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 23H 2W (TOWERCAST).
R7: 26H 2W (TOWERCAST).
R1: 43H 2W (TOWERCAST). (sur canal 29 avant le 23/05/2018)
R2: 44H 400mW (TDF).
R6: 47H 400mW (TDF).

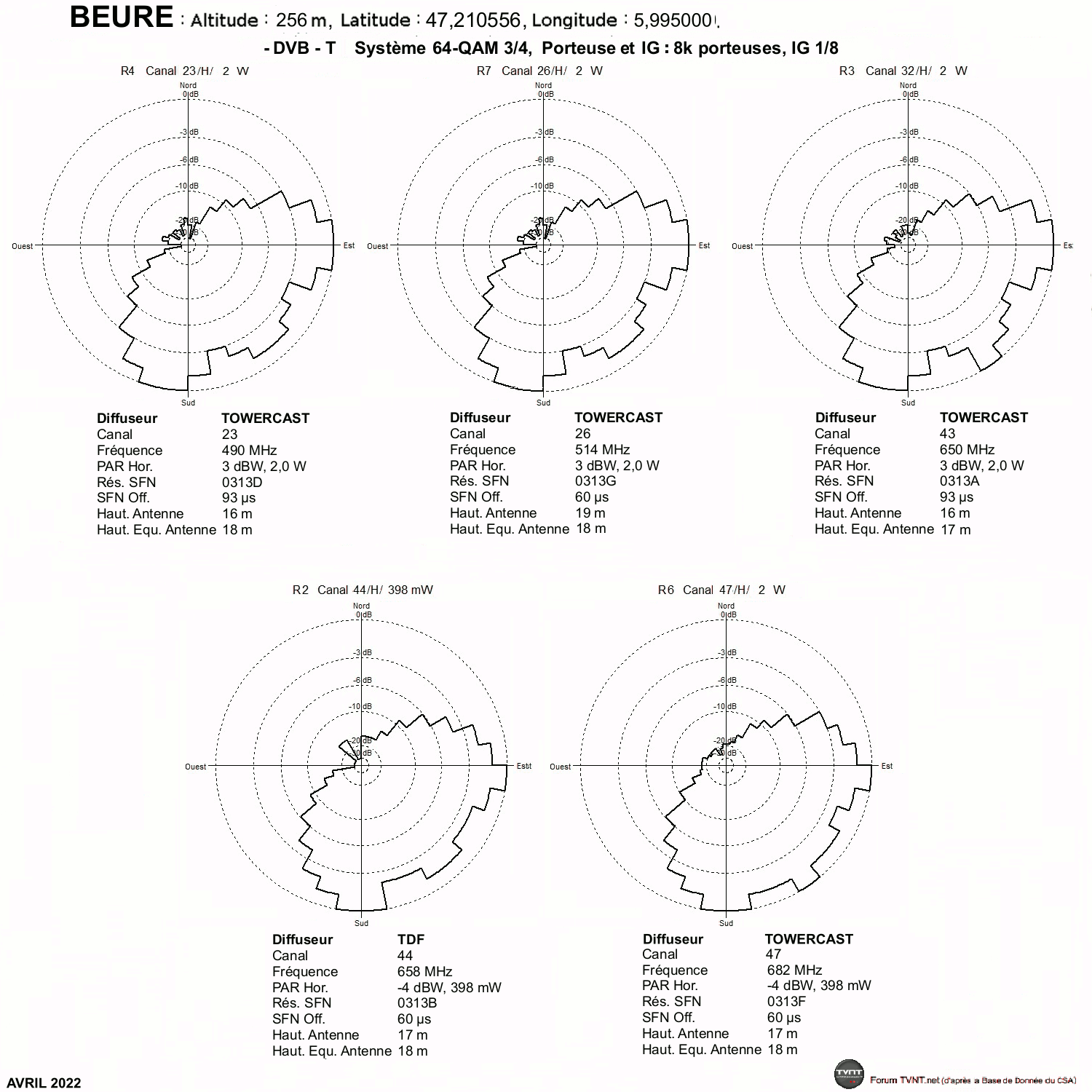

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

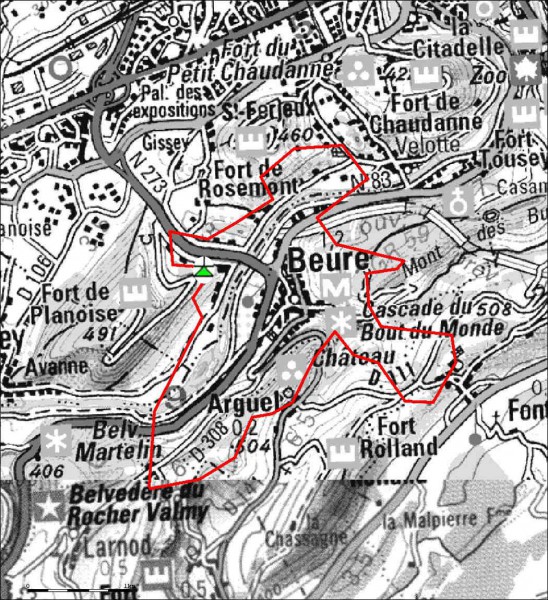

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

CLERVAL - LA PLÉNOISE

:arrow: Localisation du pylône TDF de La Plénoise, commune de Clerval.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 23H 500mW (TDF).
R7: 26H 500mW (TDF).
R1: 43H 500mW (TDF). (sur canal 29 avant le 23/05/2018)
R2: 44H 500mW (TDF).
R6: 47H 500mW (TDF).

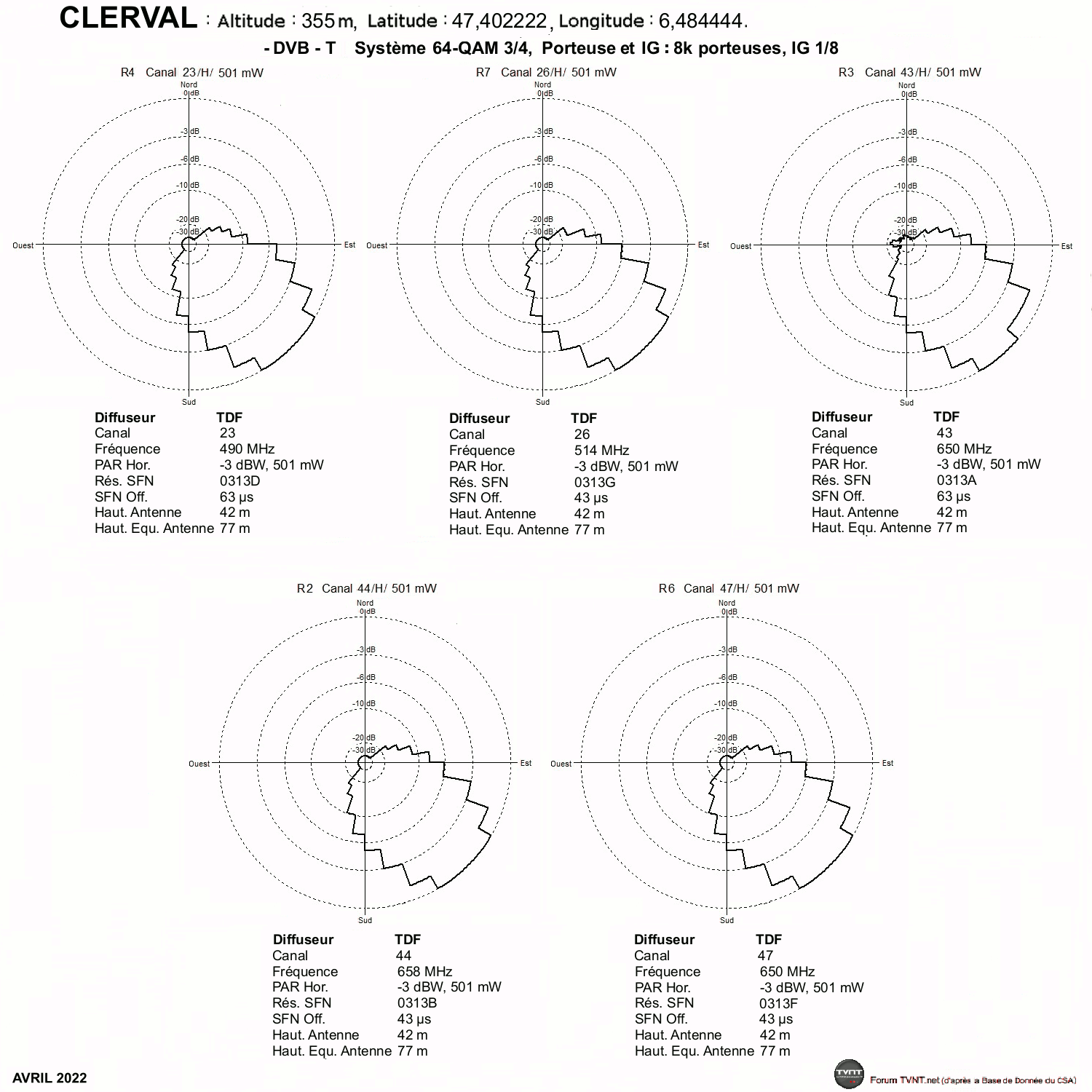

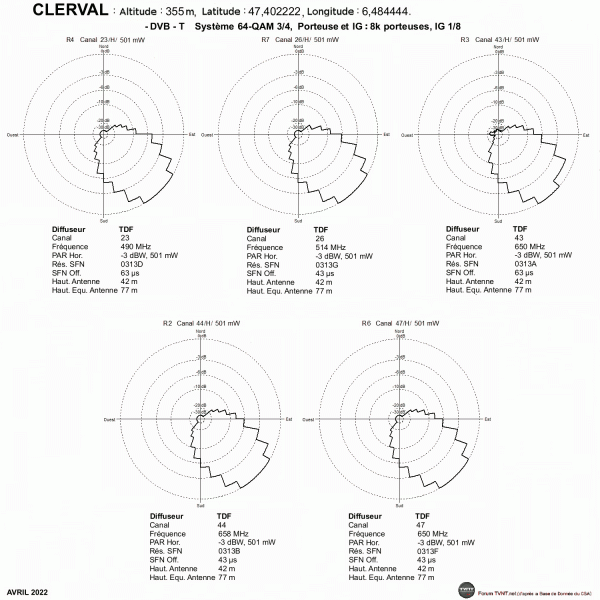

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

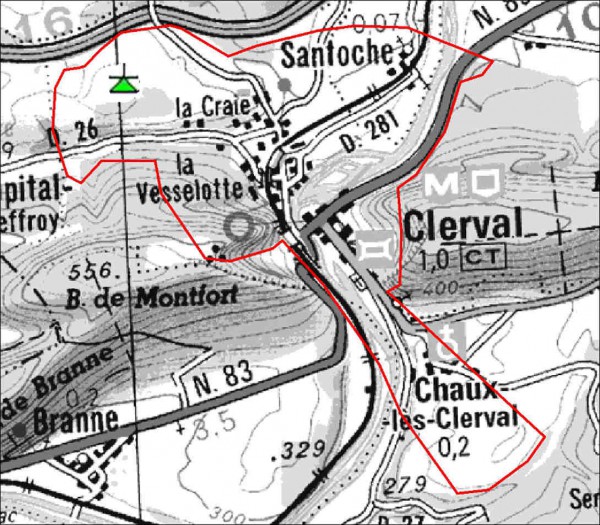

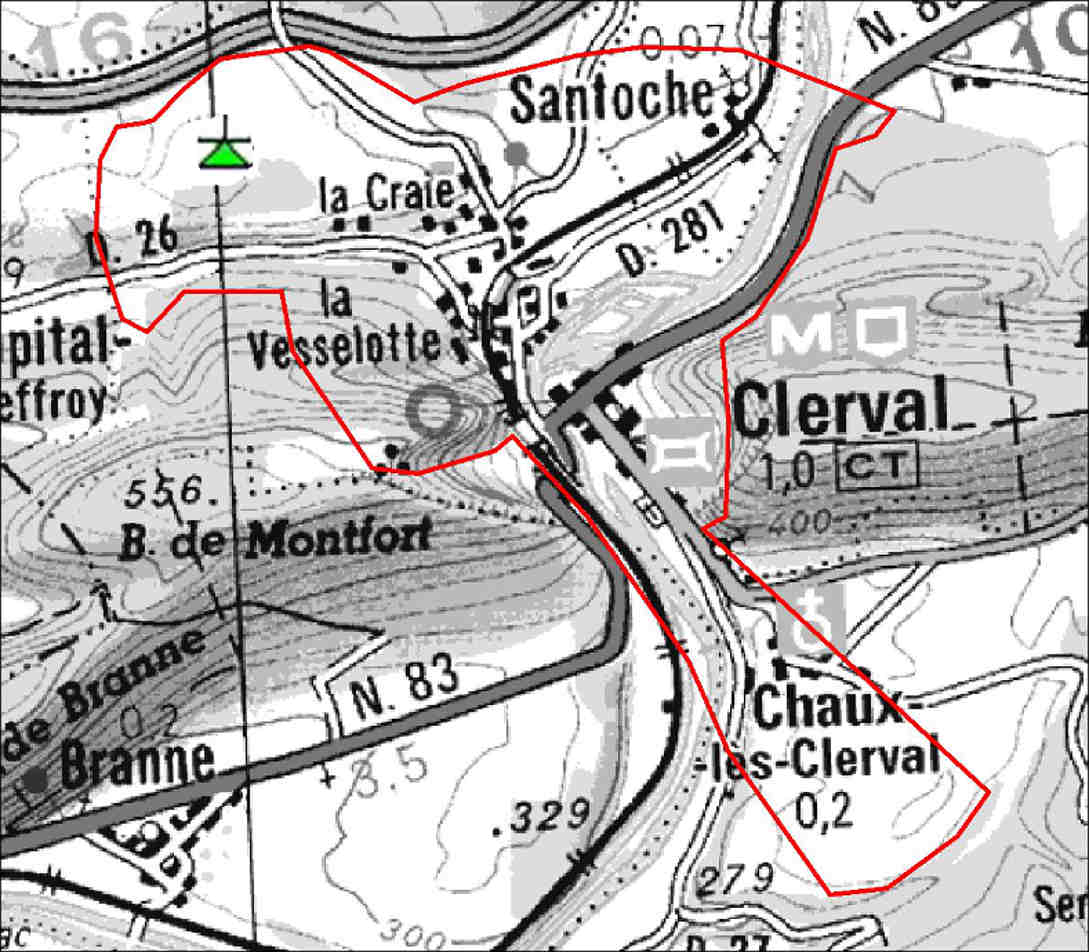

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

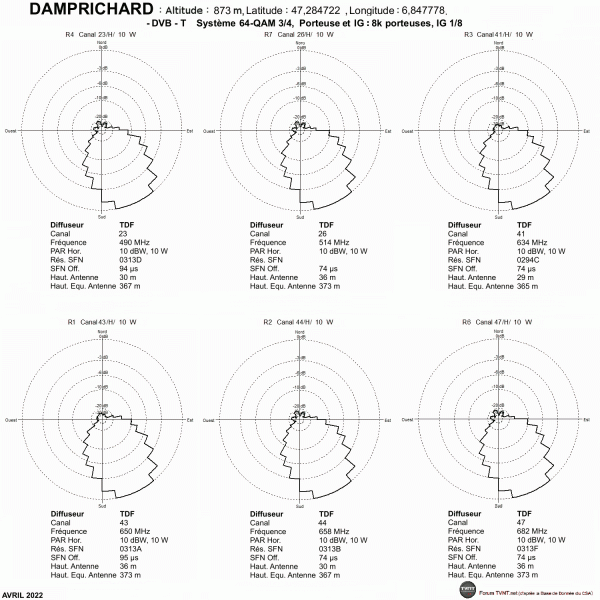

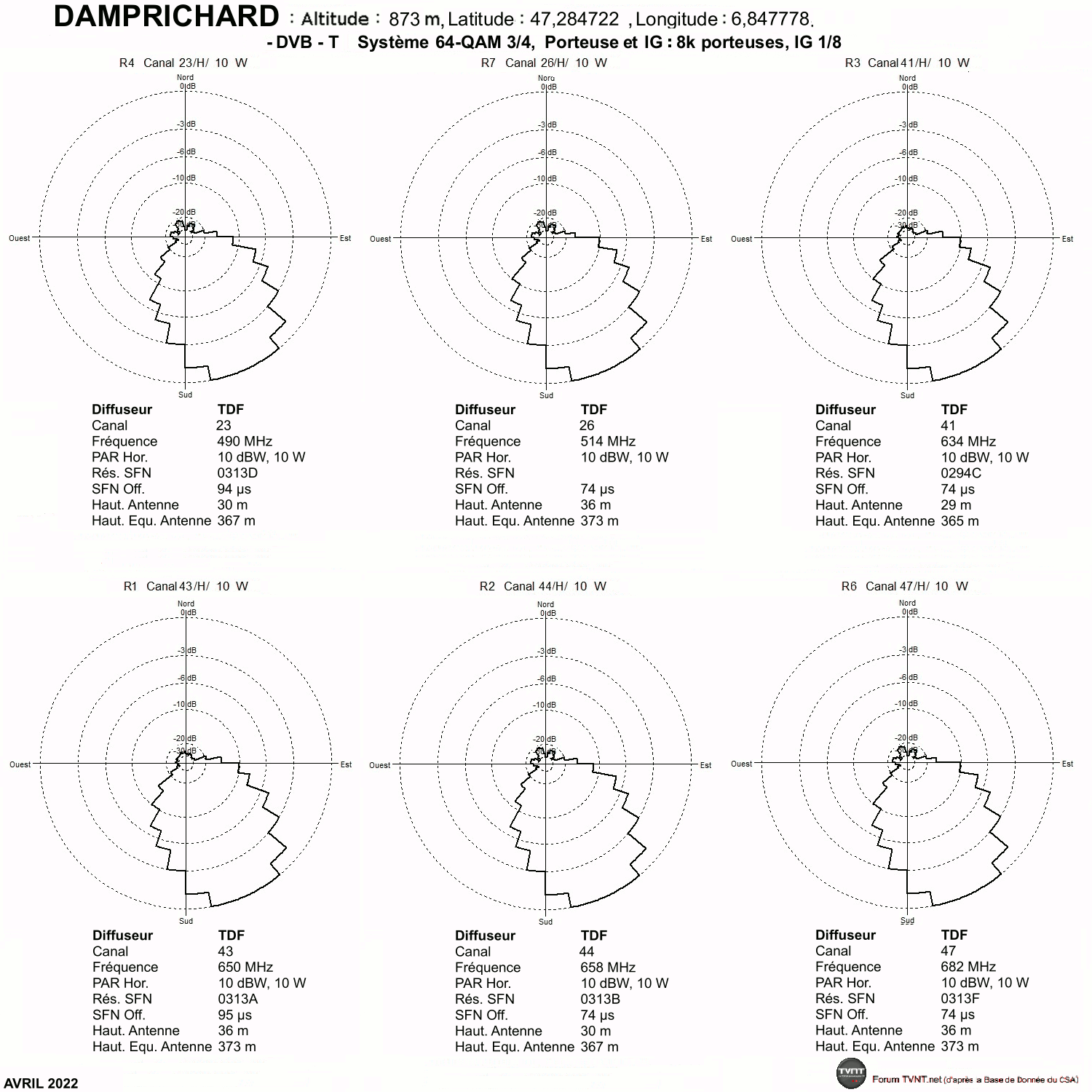

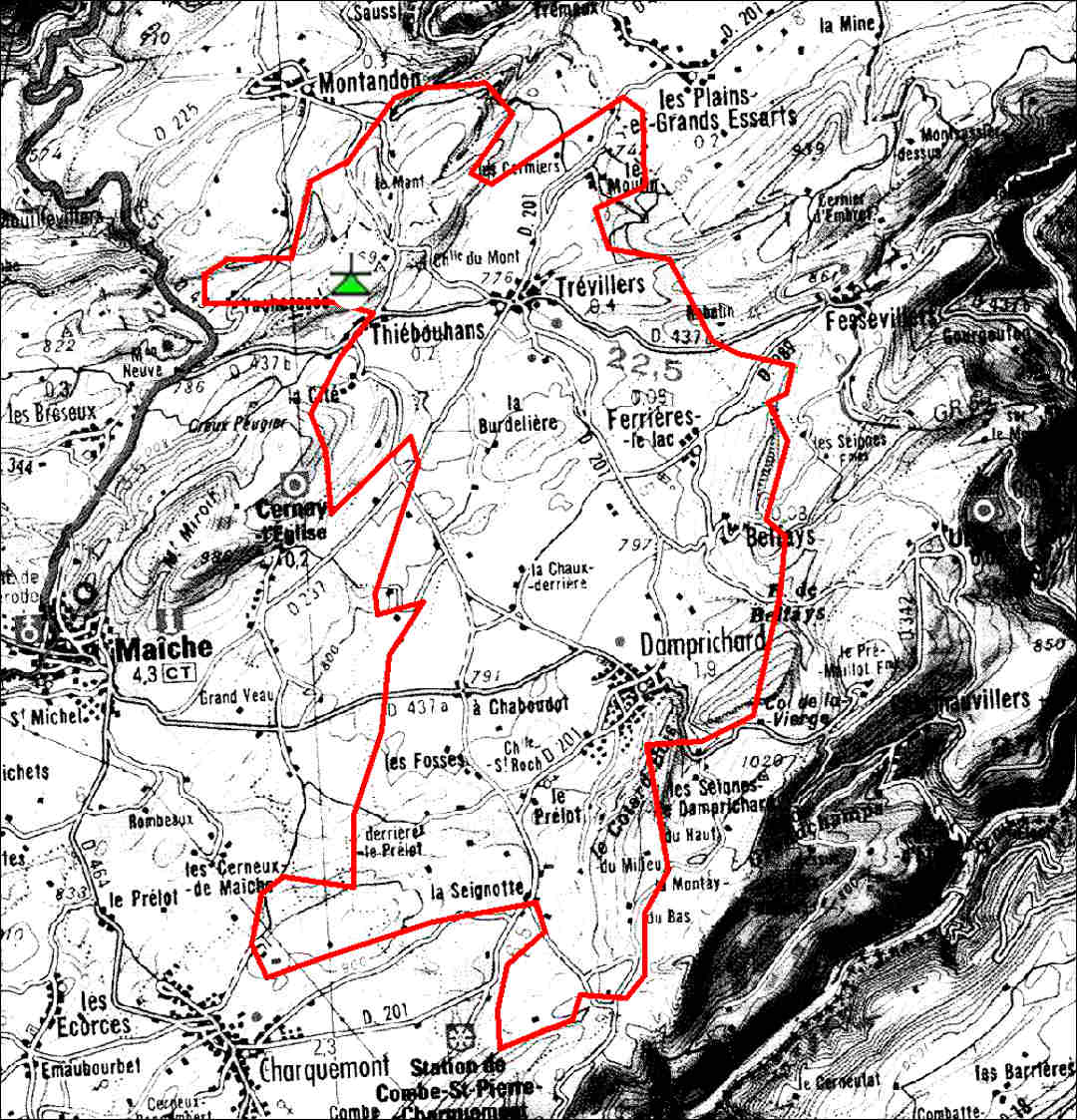

DAMPRICHARD - THIÉBOUHANS

Il y a 2 pylônes pour la TNT sur la commune de Thiébouhans :
:arrow: Localisation du pylône TDF de la Monnois, qui diffuse ls multiplex R3.
:arrow: Localisation du pylône ITAS TIM du Bois des Côtards, qui diffuse les multiplex R1, R2, R4, R6 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 23H 10W (ITAS TIM).
R7: 26H 10W (ITAS TIM).
R3: 41H 3W (TDF). (sur canal 54 avant le 23/05/2018)
R1: 43H 10W (ITAS TIM). (sur canal 29 avant le 23/05/2018)
R2: 44H 10W (ITAS TIM).
R6: 47H 10W (ITAS TIM).

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


--------------------------------------------------------------------------------------------

ÉTERNOZ - MONTMAHOUX

:arrow: Localisation du pylône TDF du château, sur la commune de Montmahoux.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 23H 10W (TDF).
R7: 26H 10W (TDF).
R3: 32H 10W (TDF). (sur canal 54 avant le 23/05/2018)
R1: 43H 10W (TDF). (sur canal 29 avant le 23/05/2018)
R2: 44H 10W (TDF).
R6: 47H 10W (TDF).

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

HÉRIMONCOURT - TERRE BLANCHE

:arrow: Localisation du pylône TDF de Terre Blanche, commune de Hérimontcourt.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 23H 500mW (TOWERCAST).
R7: 26H 3,8W (TOWERCAST).
R3: 41H 500mW (TOWERCAST). (sur canal 54 avant le 23/05/2018)
R1: 43H 3,7W (TOWERCAST). (sur canal 29 avant le 23/05/2018)
R2: 44H 500mW (TOWERCAST).
R6: 47H 3,8W (TOWERCAST).

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

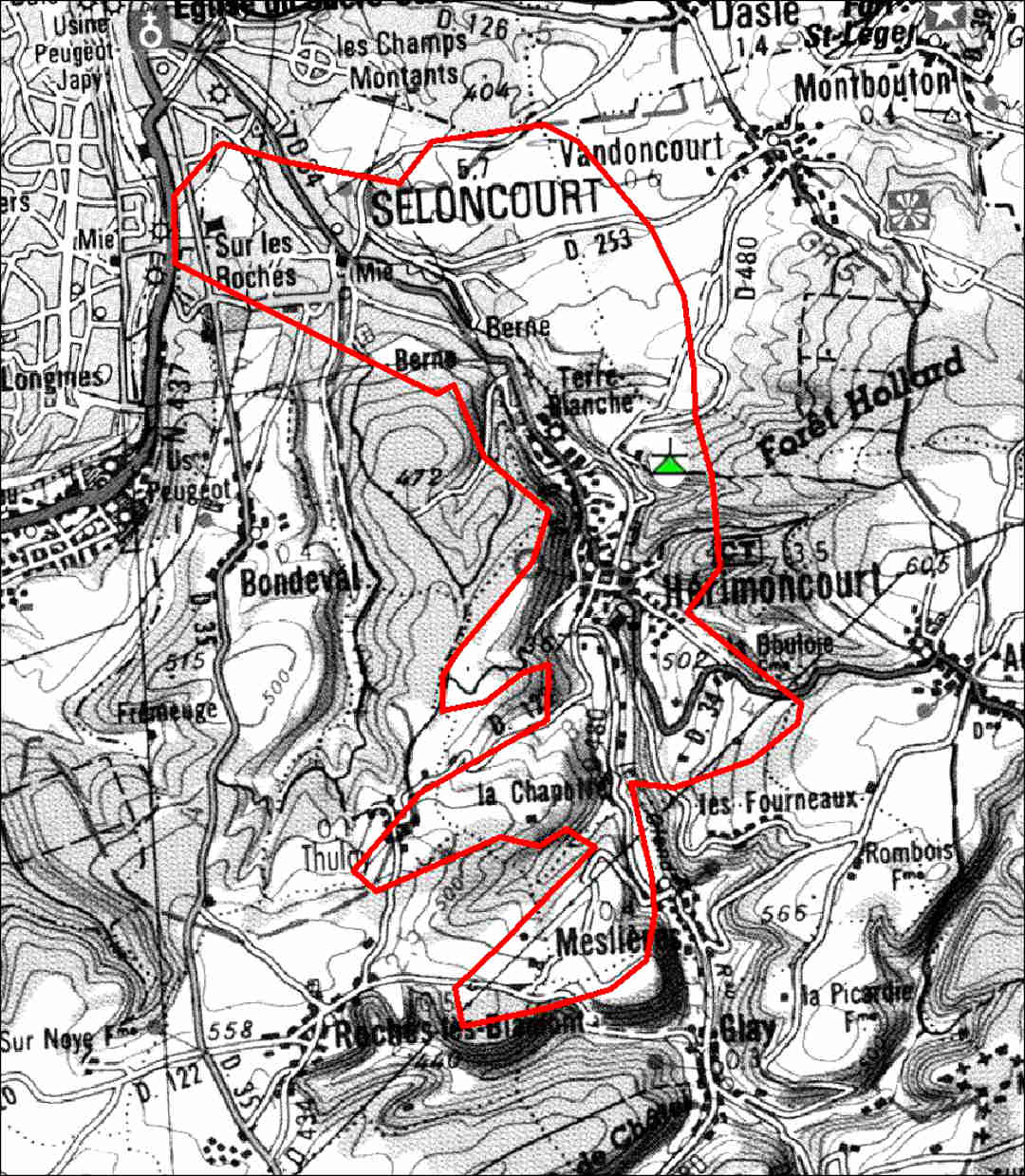

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

LA CLUSE-ET-MIJOUX 1 - LES GAUFFRES

:arrow: Localisation du pylône TDF des Gauffres, commune de La Cluse-et-Mijoux.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 23H 1,6W (TDF).
R7: 26H 1,6W (TDF).
R1: 43H 1,6W (TDF). (sur canal 29 avant le 23/05/2018)
R2: 44H 1,6W (TDF).
R6: 47H 1,6W (TDF).

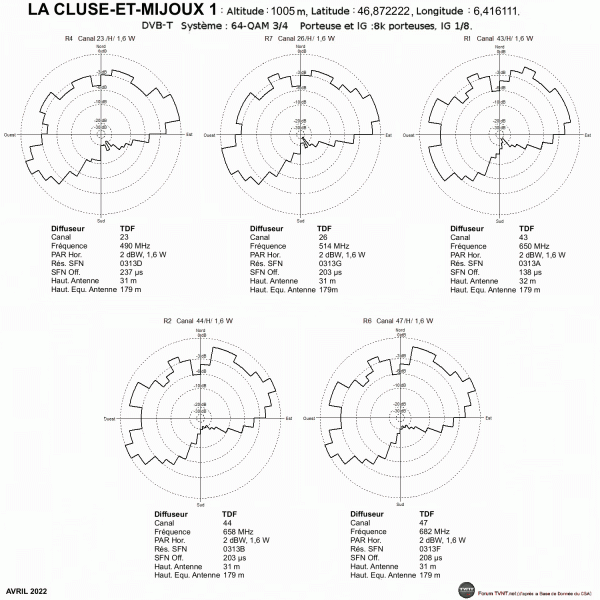

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
LA CLUSE-ET-MIJOUX 1.gif

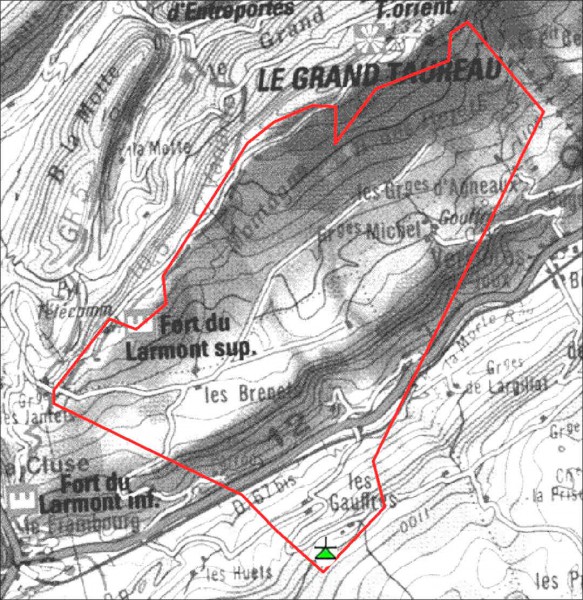

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

LEVIER - LE SAUCET

:arrow: Localisation du pylône TDF du Mont, commune de Levier.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 23V 1W (TDF).
R7: 26V 2W (TOWERCAST).
R1: 43V 1W (TDF). (sur canal 29 avant le 23/05/2018)
R2: 44V 1W (TDF).
R6: 47V 2W (TOWERCAST).

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

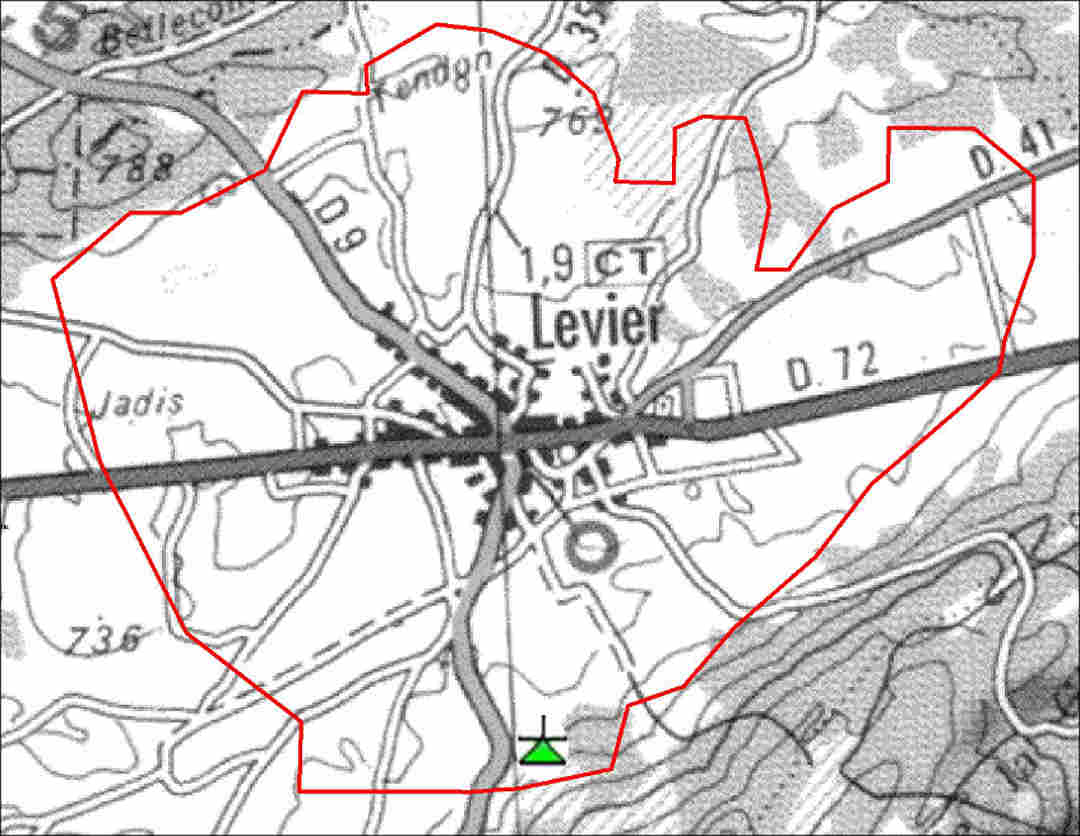

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

MAÎCHE - SUD-EST

:arrow: Localisation du pylône TDF de la rue du Gymnase, commune de Maîche.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 23V 2,4W (TOWERCAST).
R7: 26V 2W (TOWERCAST).
R3: 41V 2,1W (TOWERCAST). (sur canal 54 avant le 23/05/2018)
R1: 43V 2W (TOWERCAST). (sur canal 29 avant le 23/05/2018)
R2: 44V 1,9W (TOWERCAST).
R6: 47V 2W (TDF).

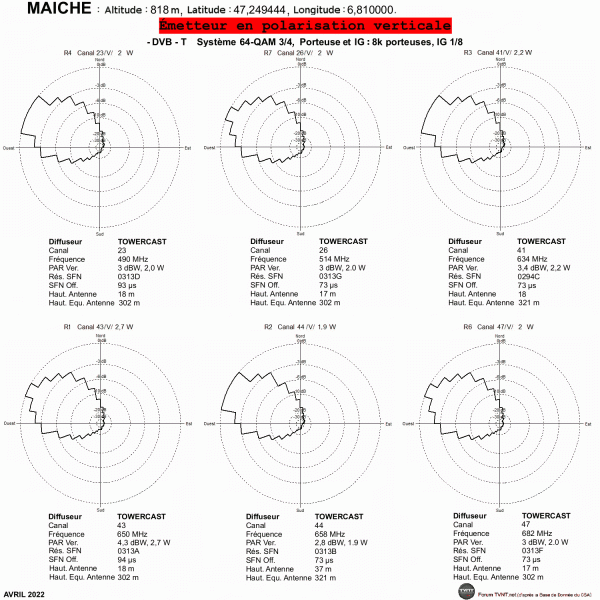

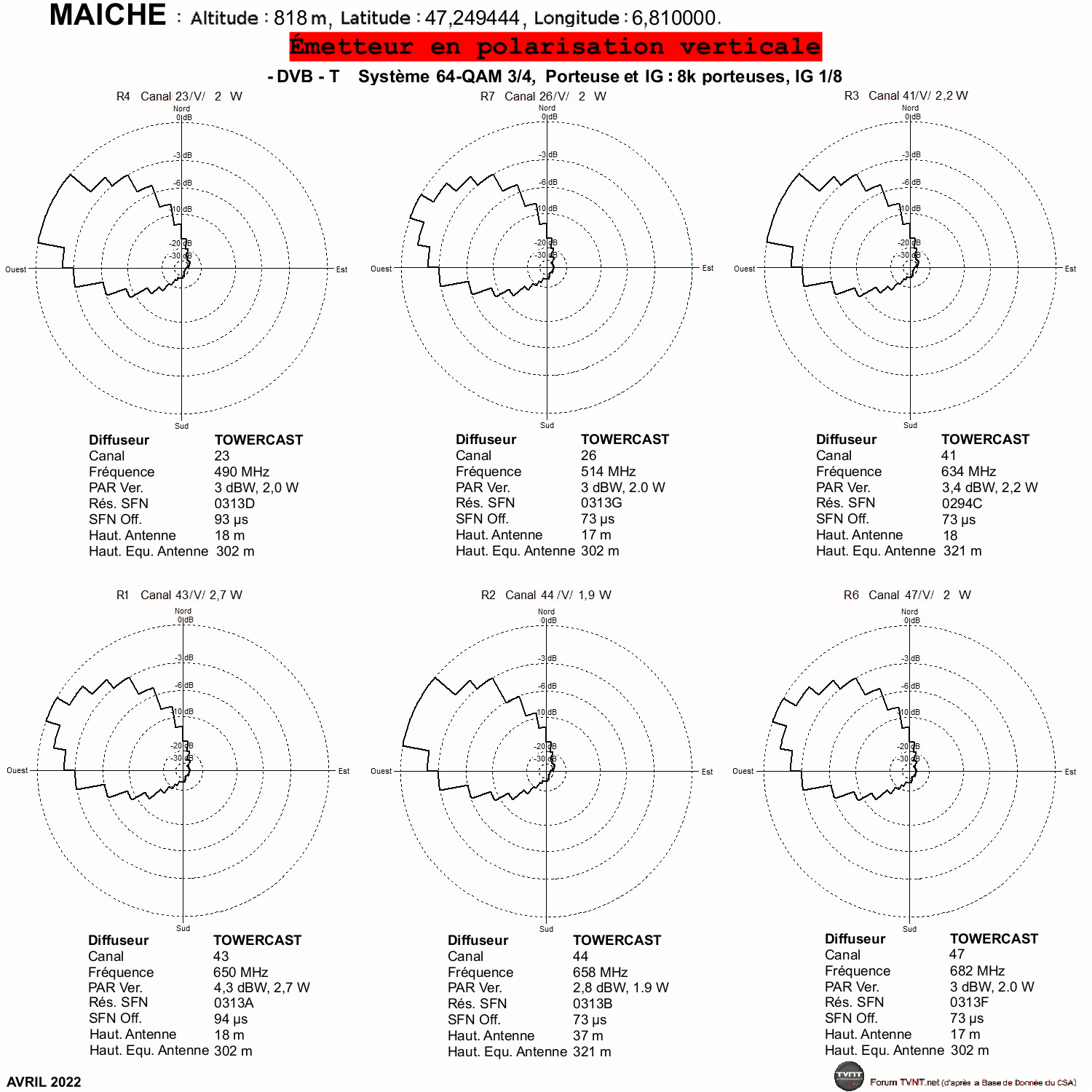

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

MANDEURE - LES GRANDS COMMUNAUX

Il y a 2 pylônes TNT sur le site des Grands Communaux, commune de Mandeure :
:arrow: Localisation du pylône TDF, qui diffuse les multiplex R1, R3 et R6.
:arrow: Localisation du pylône ITAS TIM qui diffuse les multiplex R2, R4 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 23H 6W (ITAS TIM).
R7: 26H 6W (ITAS TIM).
R3: 41H 1,7W (TDF). (sur canal 54 avant le 23/05/2018)
R1: 43H 1,7W (TDF). (sur canal 29 avant le 23/05/2018)
R2: 44H 6W (ITAS TIM).
R6: 47H 1,7W (TDF).

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

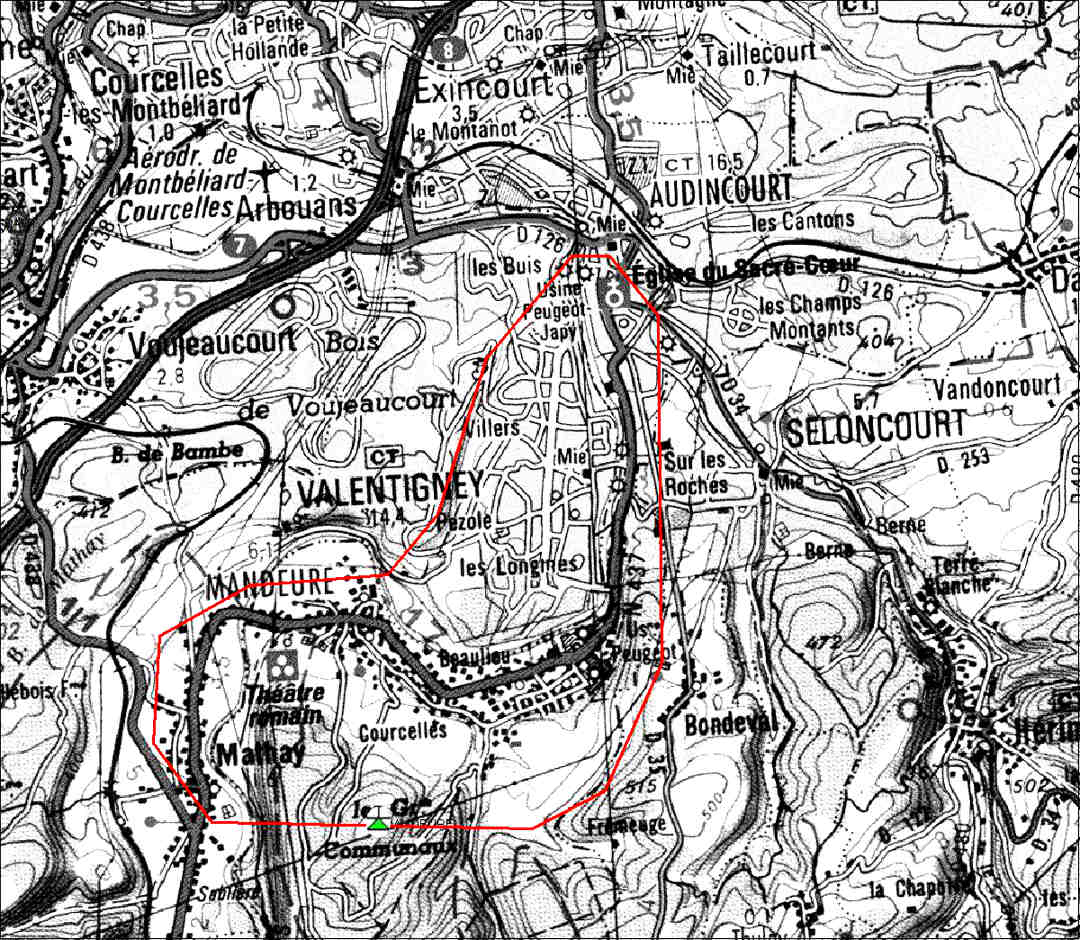

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

MESLIÈRES - LES FOURNEAUX

:arrow: Localisation du pylône TDF des Vignes, commune de Meslières.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 23H 400mW (TDF).
R7: 26H 400mW (TDF).
R1: 43H 400mW (TDF). (sur canal 29 avant le 23/05/2018)
R2: 44H 400mW (TDF).
R6: 47H 400mW (TDF).

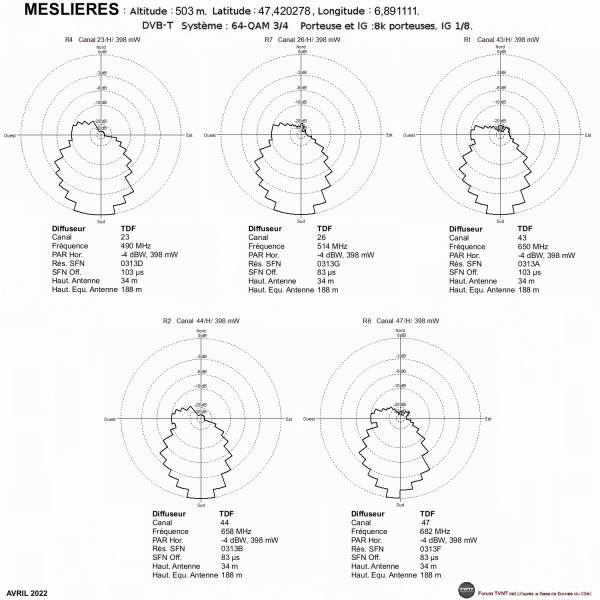

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

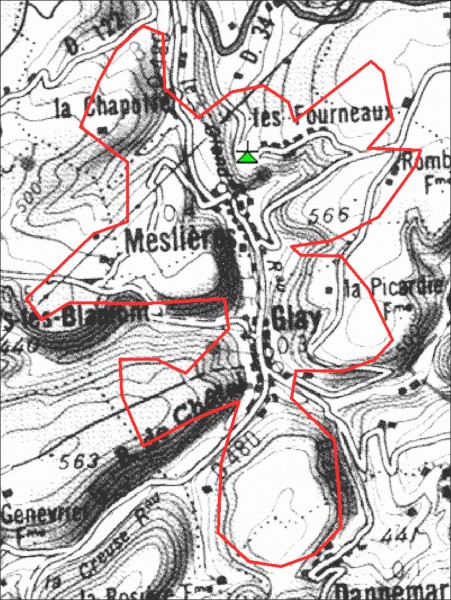

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

MONTBÉLIARD - FORT LACHAUX

:arrow: Localisation du pylône du château d'eau, de l'Esplanade du Fort Lachaux, sur la commune de Sochaux, sur lequel TOWERCAST diffuse tous les multiplex :

D'autres photos sont disponibles ici

Le pylône TDF du Fort Lachaux, sur commune de Grand Charmont, n'est plus utilisé pour diffuser la TNT depuis le 25 avril 2018.

:arrow: Page Wikipedia consacrée à ce site
ATTENTION les données techniques de l'émetteur ne sont pas nécessairement à jour dans la page Wikipédia.


:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 23V 50W (TOWERCAST).
R7: 26V 42W (TOWERCAST).
R3: 41V 50W (TOWERCAST). (sur canal 54 avant le 23/05/2018)
R2: 44V 50W (TOWERCAST).
R1: 46V 50W (TOWERCAST). (sur canal 55 avant le 23/05/2018)
R6: 47V 38W (TOWERCAST).

MODIFICATIONS prévues le 18 décembre 2018 :
le multiplex R1 devrait changer de canal, pour le moment le nouveau canal n'est pas communiqué
.

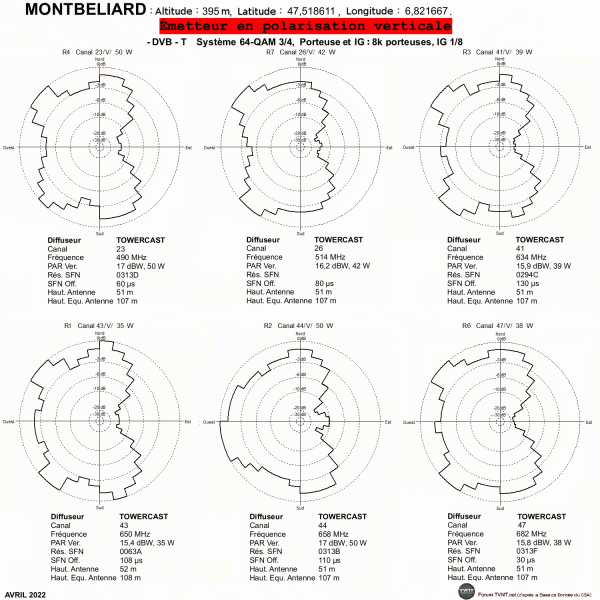

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

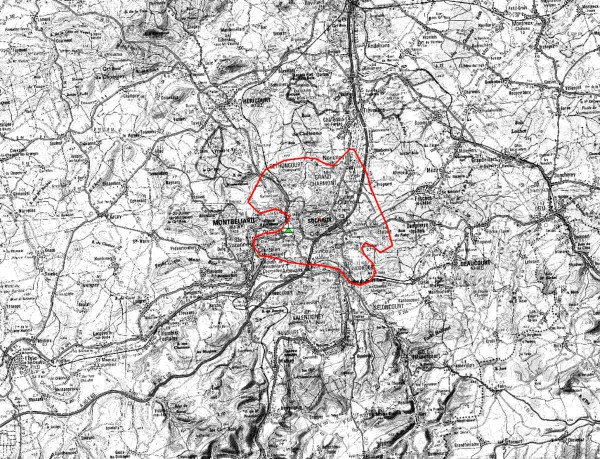

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

MORTEAU - LA DRAYÈRE

:arrow: Localisation du pylône ITAS TIM de la Drayère, sur la commune de Grand'Combe-Châteleu.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 23H 30W (ITAS TIM).
R7: 26H 30W (ITAS TIM).
R3: 41H 30W (ITAS TIM). (sur canal 54 avant le 23/05/2018)
R1: 43H 30W (ITAS TIM). (sur canal 29 avant le 23/05/2018)
R2: 44H 30W (ITAS TIM).
R6: 47H 30W (ITAS TIM).

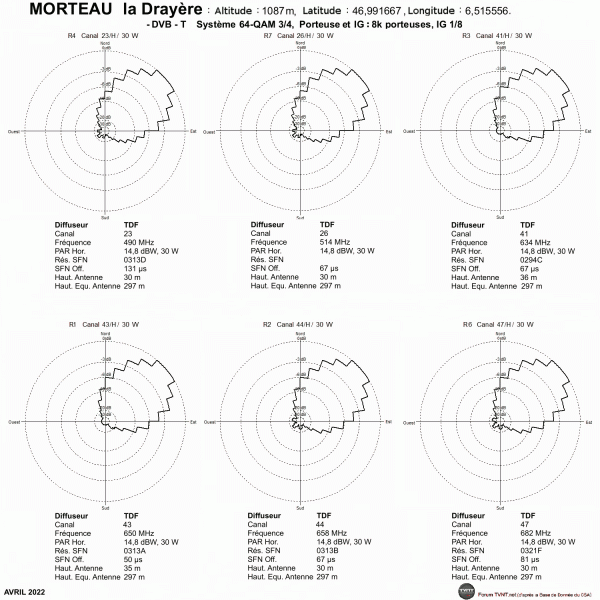

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Morteau la Drayère.JPG


-------------------------------------------------------------------------------------

MOUTHE - MÉTABIEF - LE MOROND

:arrow: Localisation du pylône TDF au nord du chalet du Gros Morond, sur la commune de Métabief.

Le pylône ITAS TIM du Petit Morond ne diffuse plus la TNT depuis le 8 novembre 2017.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 21H 20W (TDF).
R6: 24H 20W (TDF).
R3: 27H 20W (TDF).
R4: 28H 20W (TDF). (sur canal 55 avant le 23/05/2018)
R1: 29H 26W (TDF). (sur canal 37 avant le 23/05/2018)
R7: 39H 20W (TDF). (sur canal 53 avant le 23/05/2018)

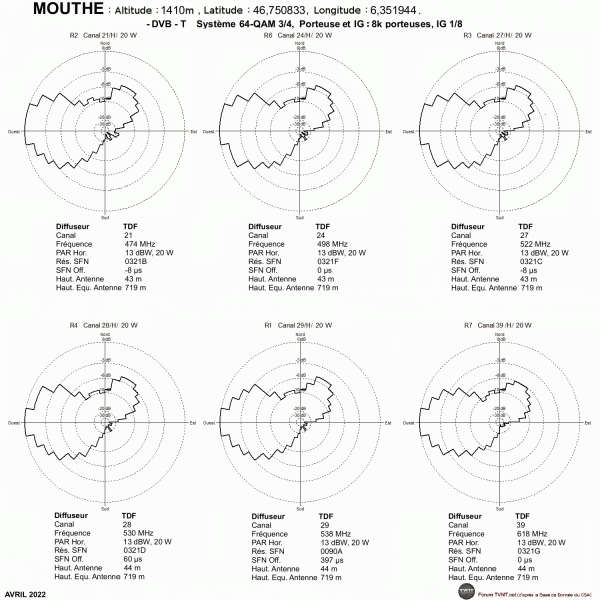

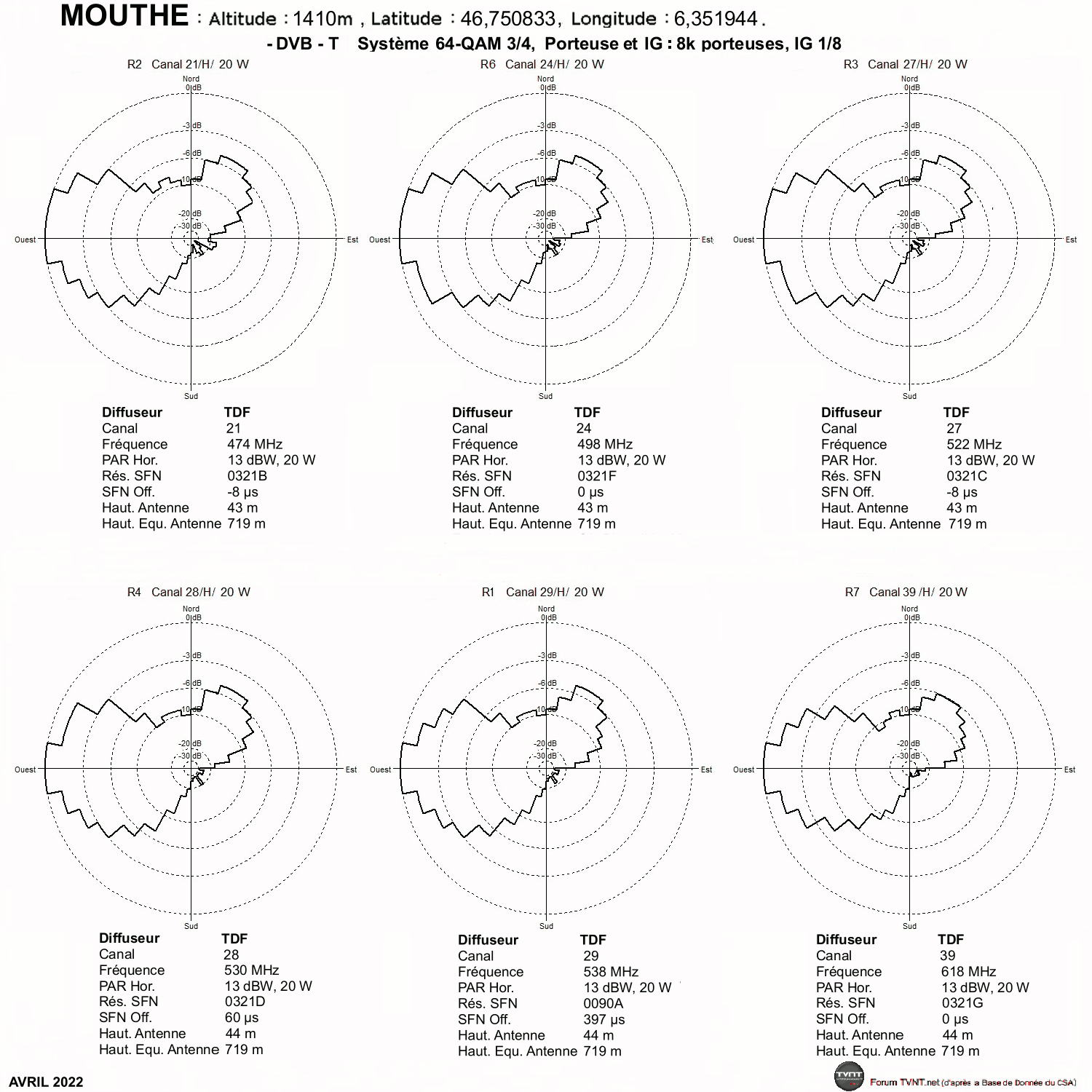

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

NOIREFONTAINE - LIEBVILLERS

:arrow: Localisation du pylône TDF des Montpravons, sur la commune de Liebvillers.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 23H 1W (TDF).
R7: 26H 1W (TDF).
R1: 43H 1W (TDF). (sur canal 29 avant le 23/05/2018)
R2: 44H 1W (TDF).
R6: 47H 1W (TDF).

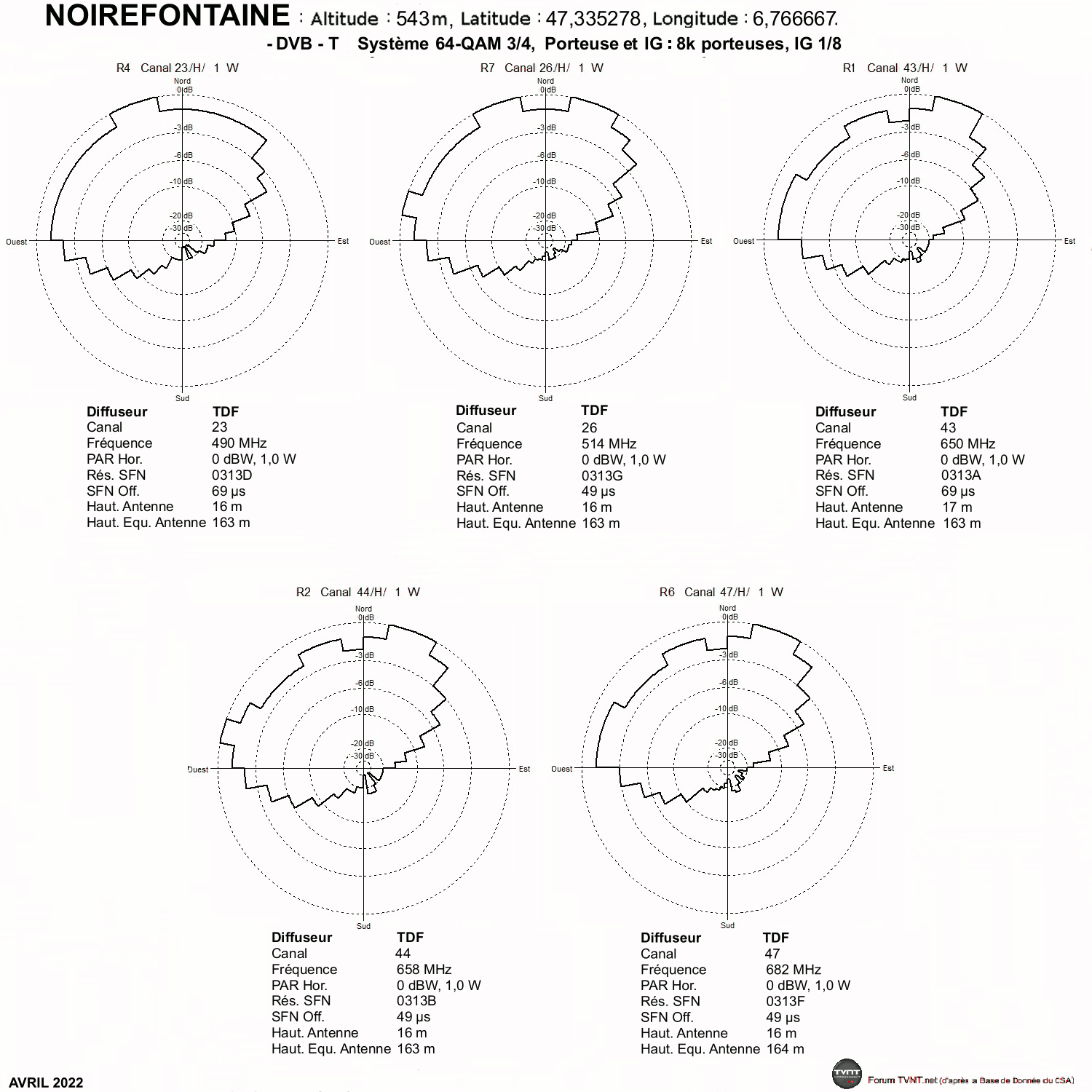

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

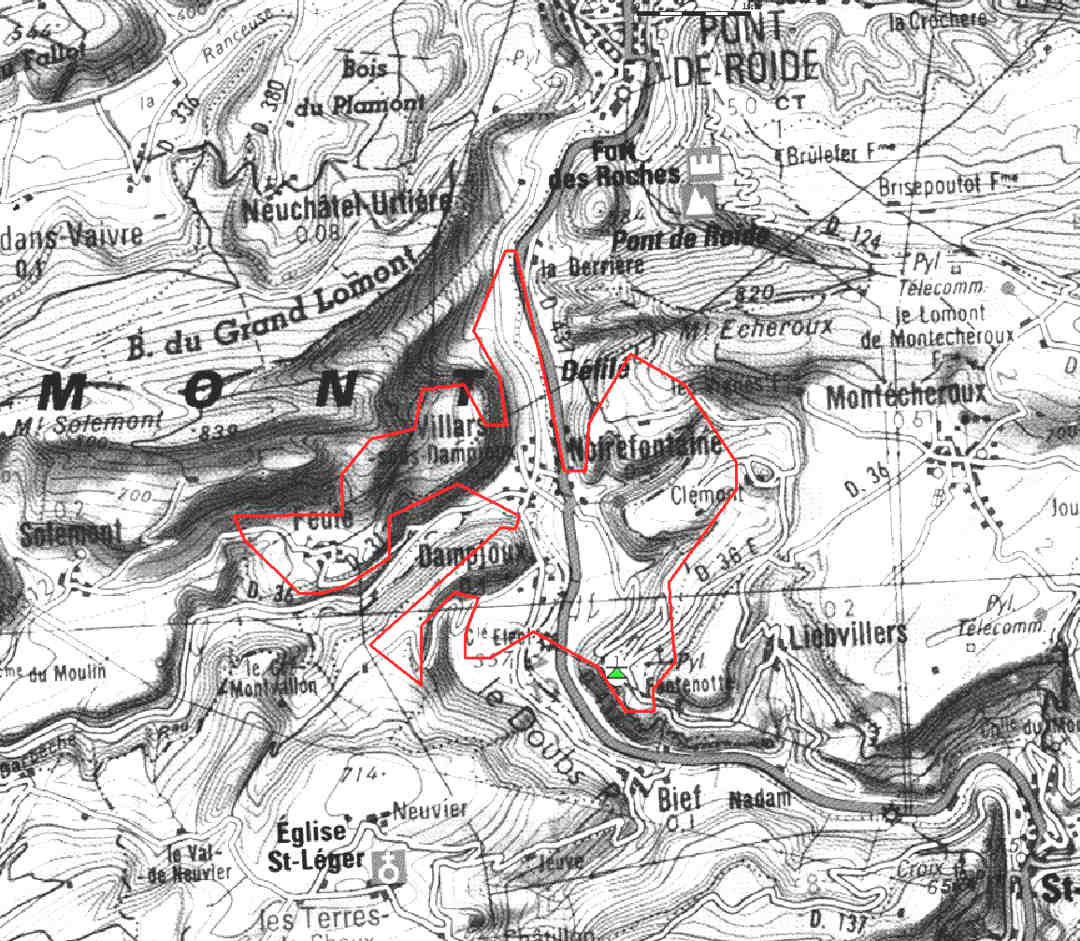

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

ORCHAMPS-VENNES - GUYANS

Il y a 2 pylônes pour la TNT sur le site des Geys sur la commune de Guyans-Vennes :
:arrow: Localisation du pylône TDF, qui diffuse les multiplex R1 à R3.
:arrow: Localisation du pylône ITAS TIM, qui diffuse les multiplex R4, R6 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 23H 10W (ITAS TIM).
R7: 26H 10W (ITAS TIM).
R3: 41H 7,9W (TDF). (sur canal 54 avant le 23/05/2018)
R1: 43H 7,9W (TDF). (sur canal 29 avant le 23/05/2018)
R2: 44H 7,9W (TDF).
R6: 47H 10W (ITAS TIM).

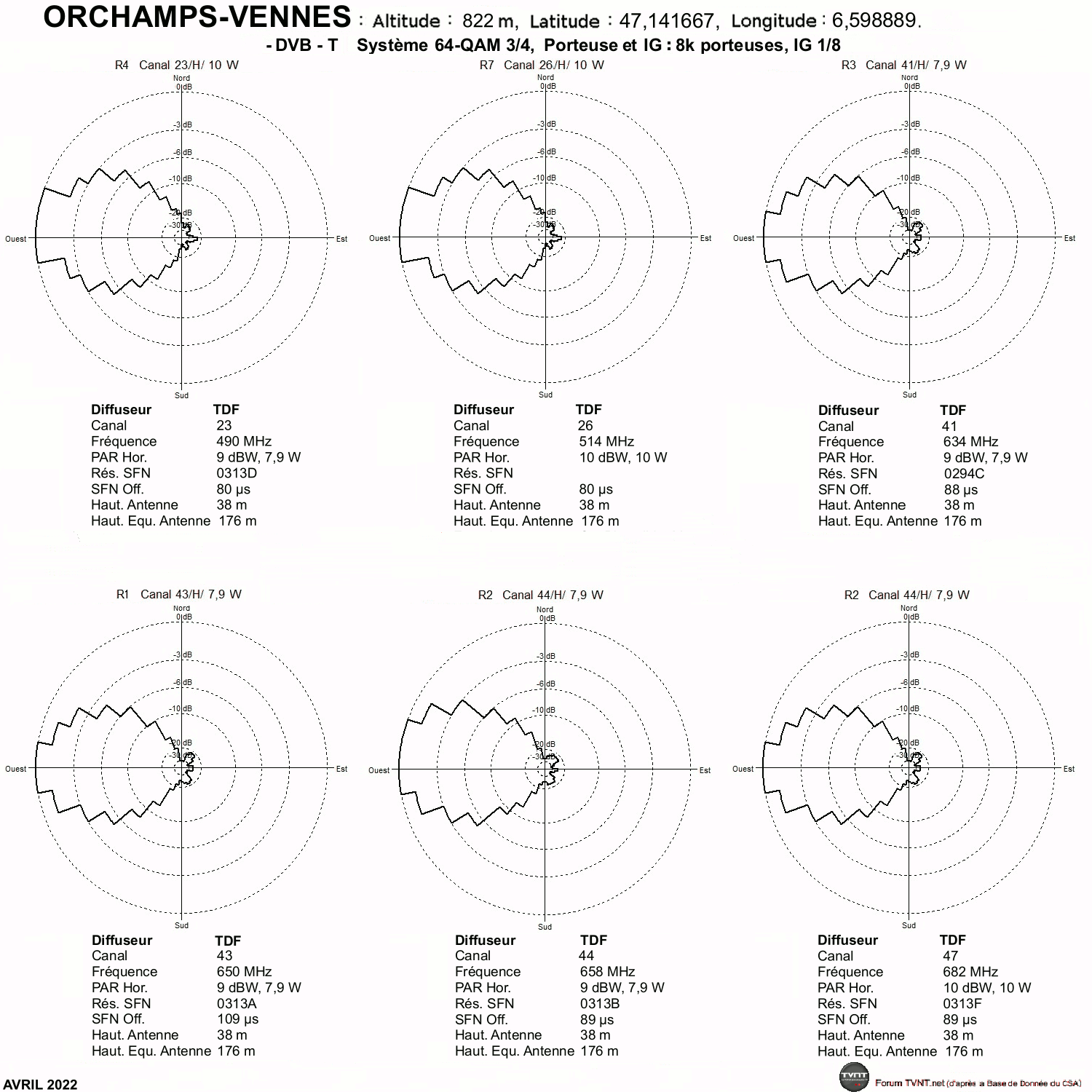

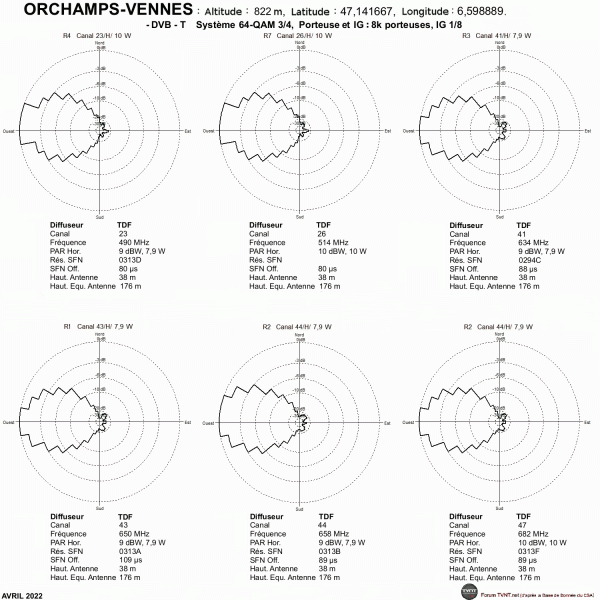

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

ORNANS 1 - MOUTHIER-HAUTE PIERRE - LE MOINE

:arrow: Localisation du pylône TDF du Moine de la Vallée, sur la commune de Mouthier-Haute-Pierre, qui diffuse tous les multiplex.

Le pylône ITAS TIM du Moine de la Vallée n'et plus utilisé pour diffuser la TNT.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 23H 20W (ITAS TIM sur pylône TDF).
R7: 26H 20W (ITAS TIM sur pylône TDF).
R3: 32H 20W (ITAS TIM sur pylône TDF). (sur canal 54 avant le 23/05/2018)
R1: 43H 7,9W (TDF). (sur canal 29 avant le 23/05/2018)
R2: 44H 20W (ITAS TIM sur pylône TDF).
R6: 47H 20W (ITAS TIM sur pylône TDF).

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
ORNANS 1.gif


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Ornans 1.JPG


-------------------------------------------------------------------------------------

ORNANS 2 - CHASSAGNE-SAINT-DENIS - GRAND BARMAUD

:arrow: Localisation du pylône TDF de Grand Barmaud, sur la commune de Chassagne-Saint-Denis, qui diffuse tous les multiplex.

Le pylône ITAS TIM n'est plus utilisé pour diffuser la TNT.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 23H 3W (ITAS TIM sur pylône TDF).
R7: 26H 3W (ITAS TIM sur pylône TDF).
R3: 32H 3W (ITAS TIM sur pylône TDF). (sur canal 54 avant le 23/05/2018)
R1: 43H 2,5W (TDF). (sur canal 29 avant le 23/05/2018)
R2: 44H 3W (ITAS TIM sur pylône TDF).
R6: 47H 3W (ITAS TIM sur pylône TDF).

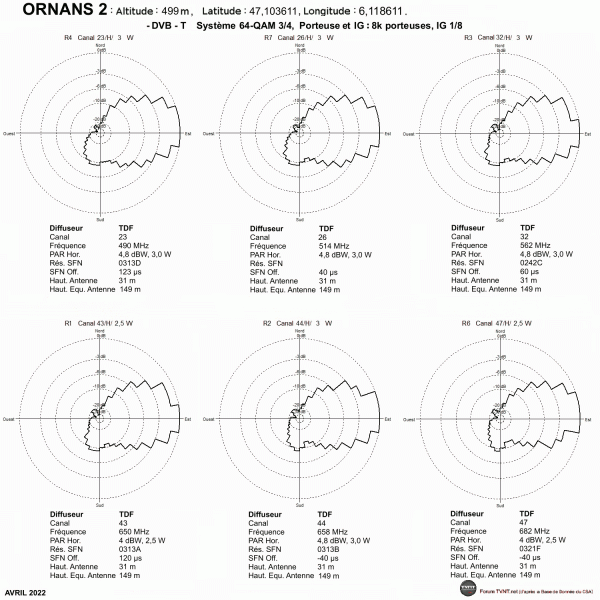

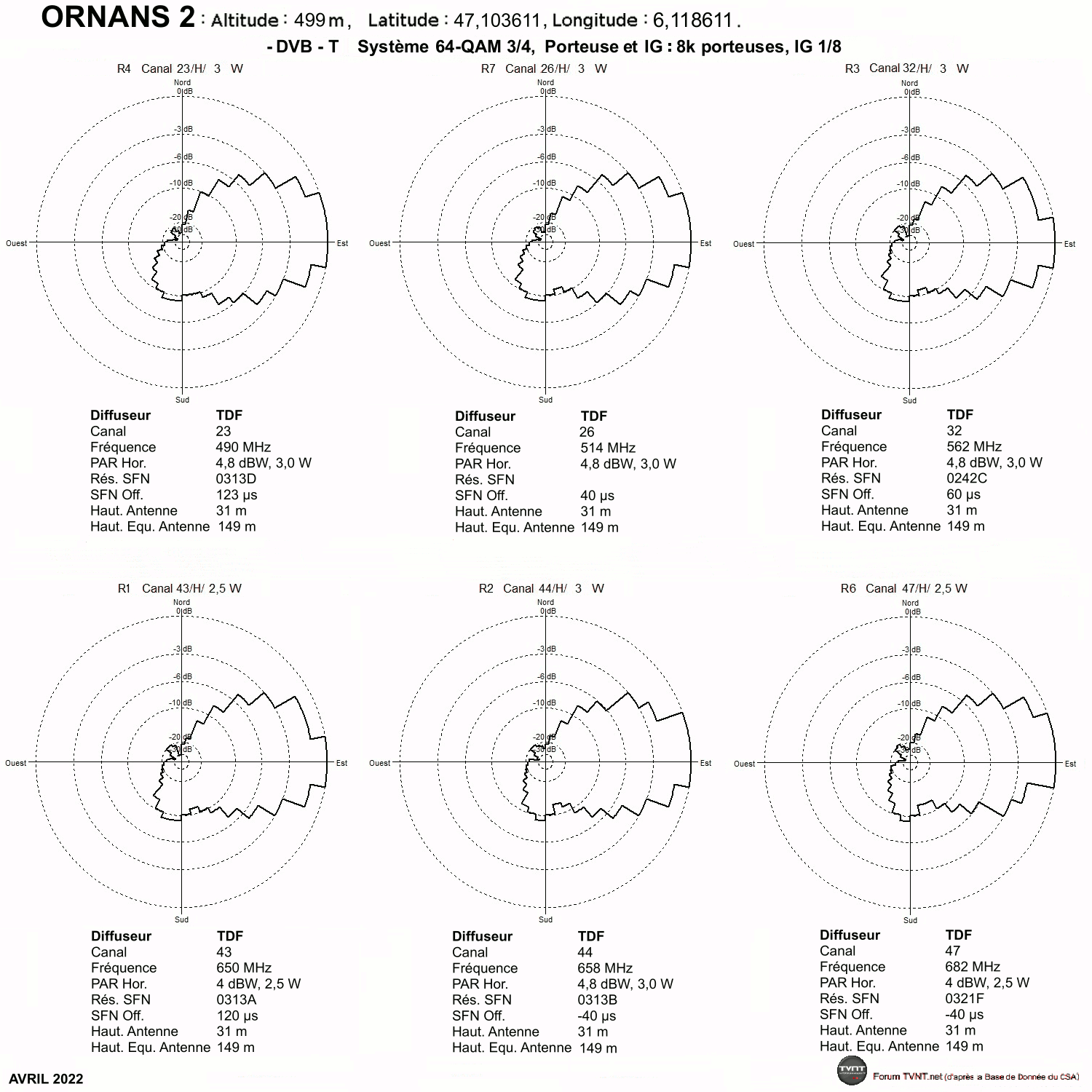

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
ORNANS 2.gif


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Ornans 2.JPG


-------------------------------------------------------------------------------------

PONT-DE-ROIDE 1 - LE PETIT LOMONT

:arrow: Localisation du pylône ITAS TIM du Petit Lomont, commune de Pont de Roide.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 23H 400mW (ITAS TIM).
R7: 26H 790mW (ITAS TIM).
R3: 41H 400mW (ITAS TIM). (sur canal 54 avant le 23/05/2018)
R1: 43H 790mW (ITAS TIM). (sur canal 29 avant le 23/05/2018)
R2: 44H 400mW (ITAS TIM).
R6: 47H 790mW (ITAS TIM).

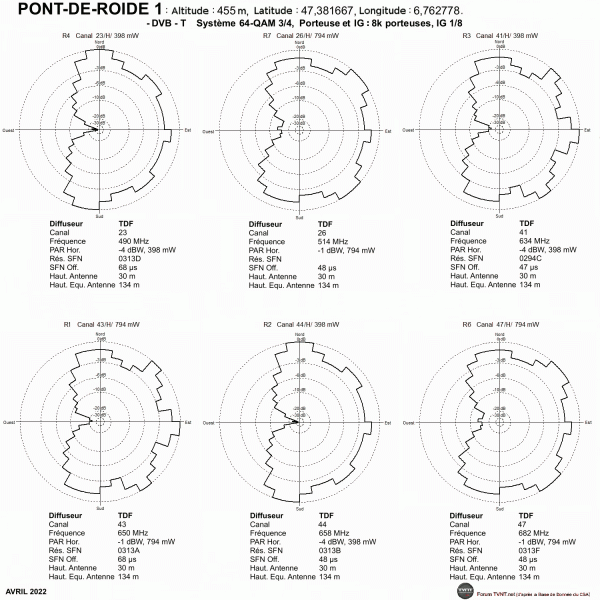

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
PONT-DE-ROIDE 1.gif


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Pont de Roide 1.JPG


-------------------------------------------------------------------------------------

PONTARLIER 1 - FORT DU LARMONT

:arrow: Localisation du pylône TDF du Fort du Larmont, commune de Pontarlier.

Image (Photo de Neil).
D'autres photos de l'ami "Neil" sont disponibles: ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 23H 40W (TDF).
R7: 26H 40W (TDF).
R3: 32H 40W (TDF). (sur canal 54 avant le 23/05/2018)
R1: 43H 40W (TDF). (sur canal 57 avant le 23/05/2018)
R2: 44H 40W (TDF).
R6: 47H 40W (TDF).

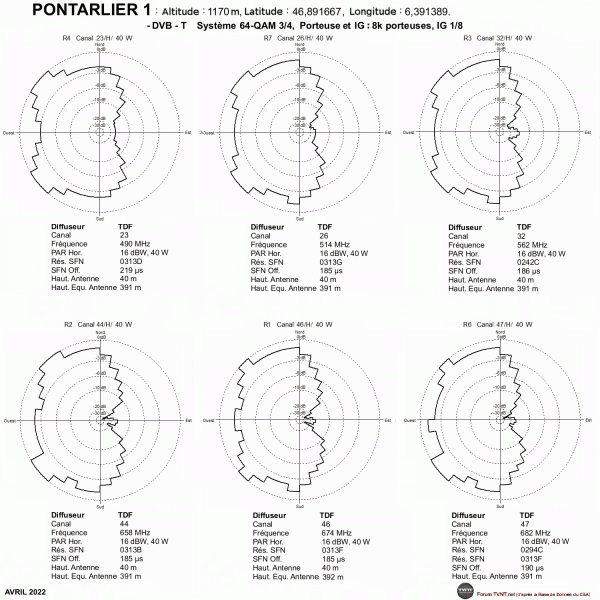

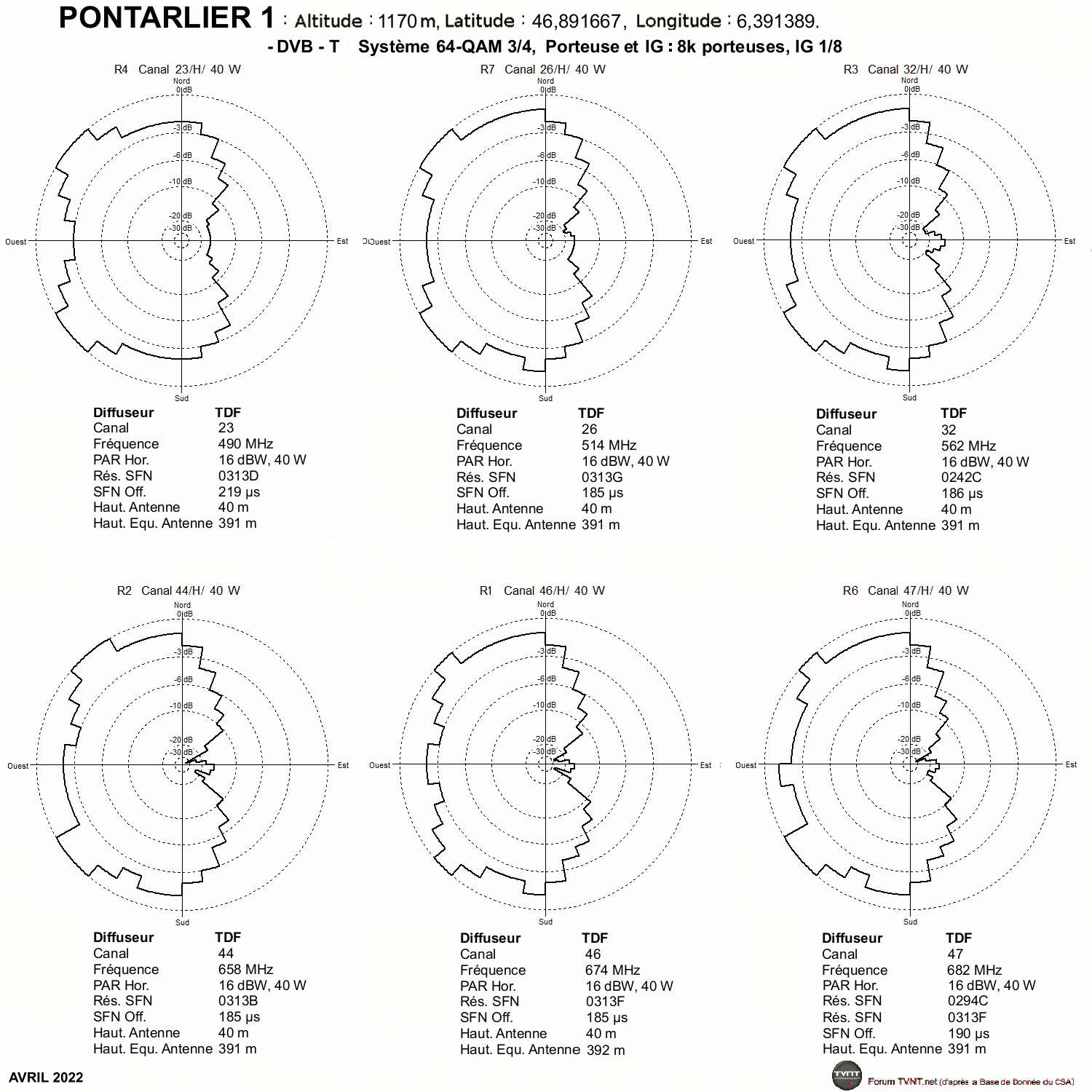

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
PONTARLIER 1.gif


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Pontarlier 1.JPG


-------------------------------------------------------------------------------------

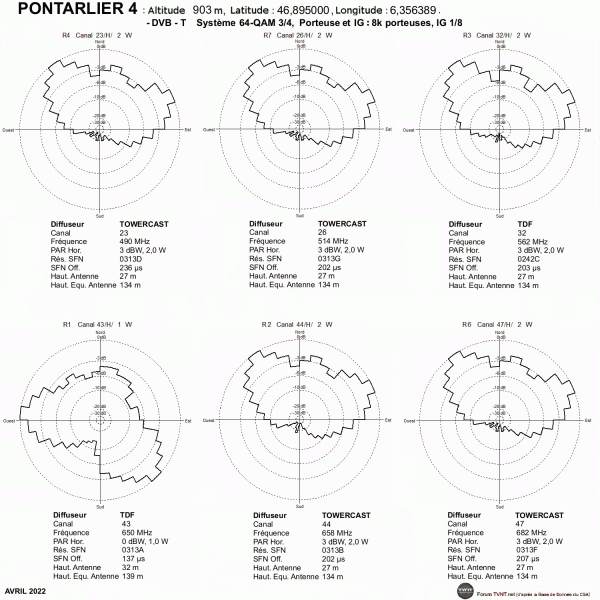

PONTARLIER 4 - CHAPELLE DE L'ESPÉRANCE

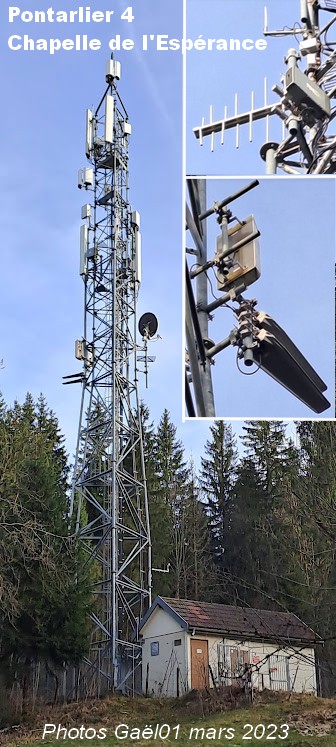

:arrow: Localisation du pylône TDF de la Chapelle de l'Espérance, commune de Pontarlier.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 23H 2W (TOWERCAST).
R7: 26H 2W (TOWERCAST).
R3: 32H 1W (TDF). (sur canal 54 avant le 23/05/2018)
R1: 43H 1W (TDF). (sur canal 29 avant le 23/05/2018)
R2: 44H 2W (TOWERCAST).
R6: 47H 2W (TOWERCAST).

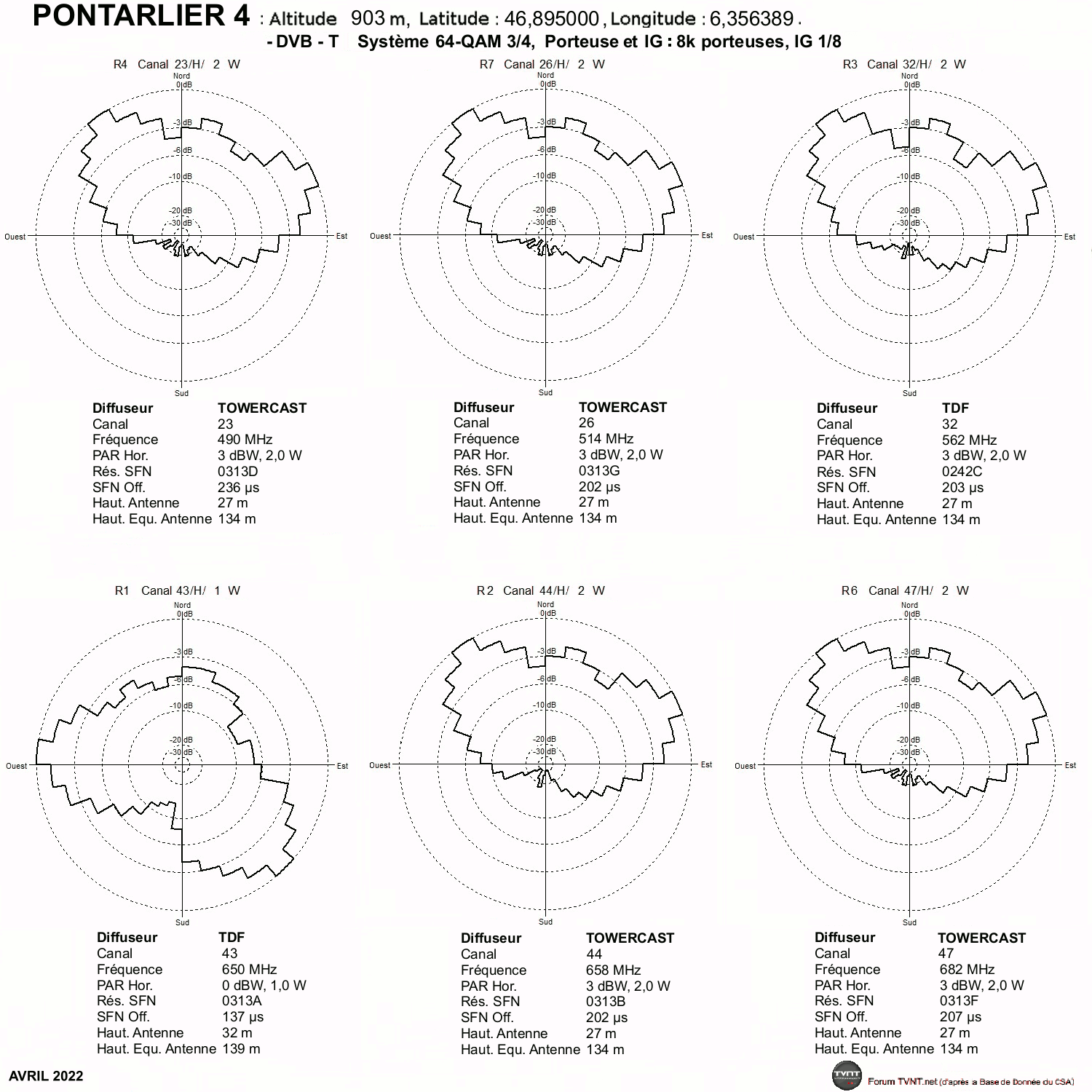

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
PONTARLIER 4.gif

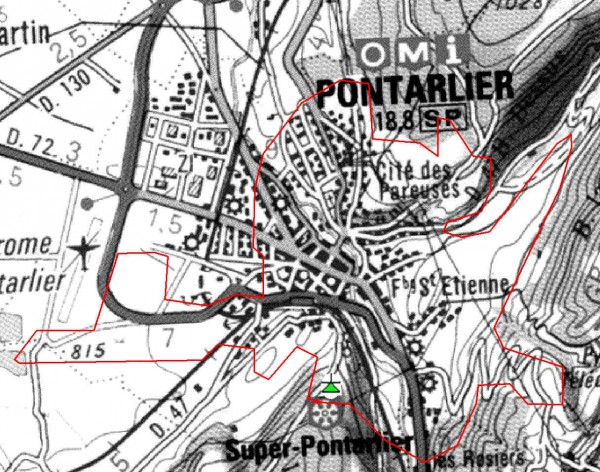

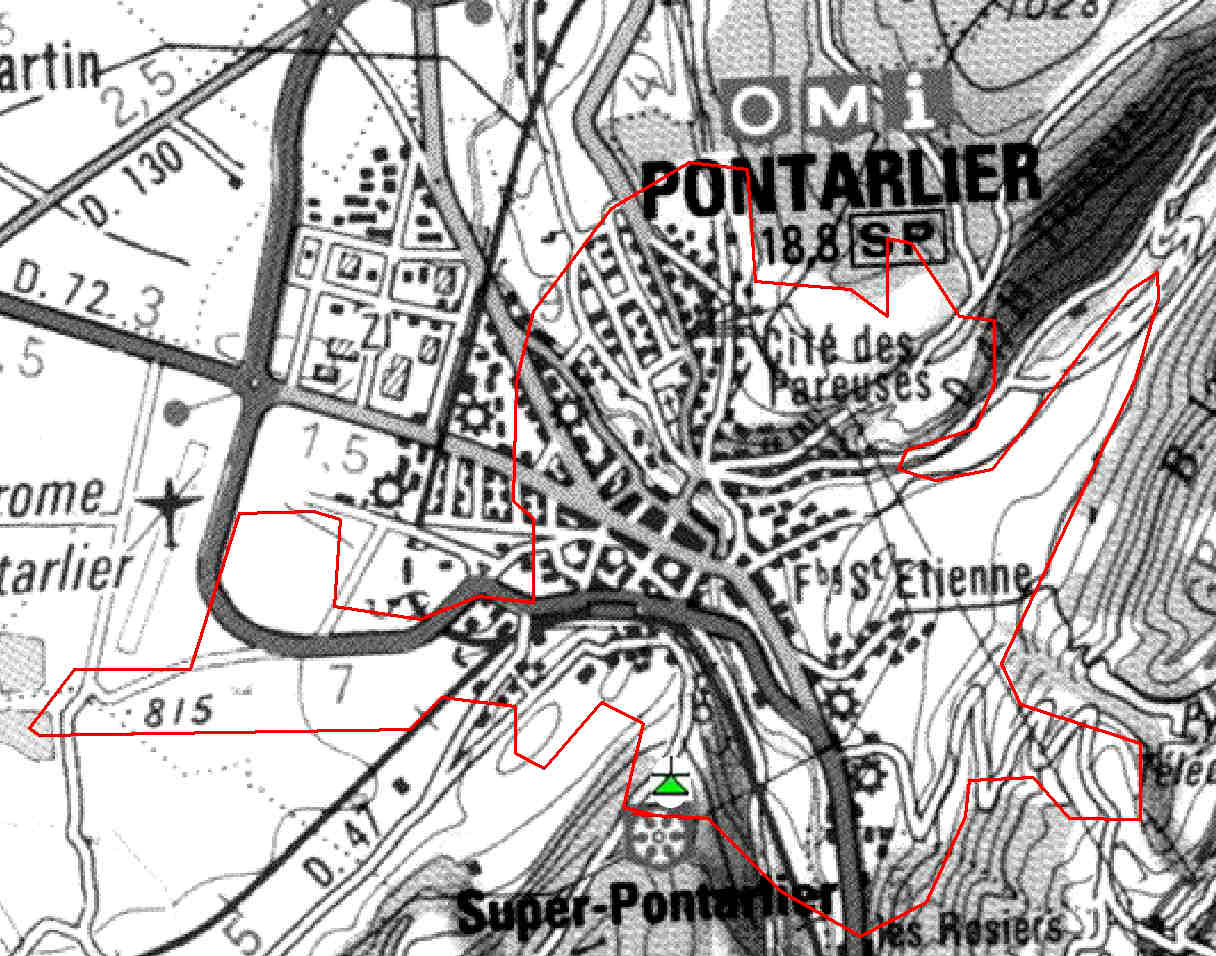

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Pontarlier 4.jpg


-------------------------------------------------------------------------------------

SAINT-HIPPOLYTE 1 - ROUTE DE CHÂTILLON

Il y a 2 pylônes pour la TNT sur le site de Petit Recet, commune de Saint-Hippolyte :
:arrow: Localisation du pylône TDF, qui diffuse le multiplex R1.
:arrow: Localisation du pylône ITAS TIM, qui diffuse les multiplex R2, R4, R6 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 23H 3W (ITAS TIM).
R7: 26H 3W (ITAS TIM).
R1: 43H 1,6W (TDF). (sur canal 29 avant le 23/05/2018)
R2: 44H 3W (ITAS TIM).
R6: 47H 3W (ITAS TIM).

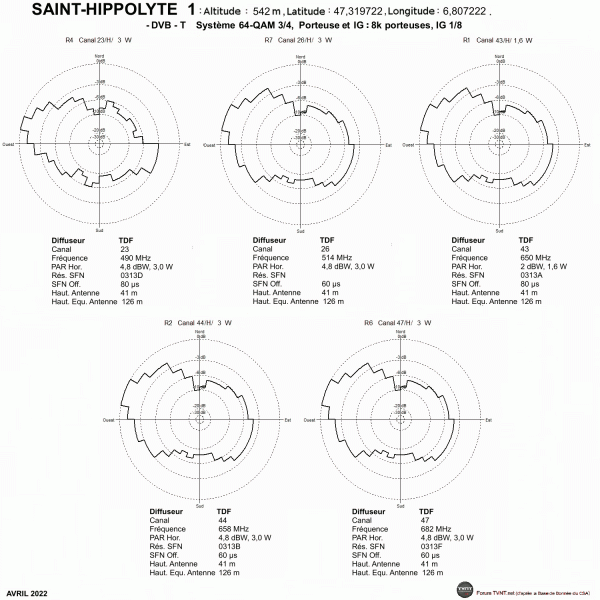

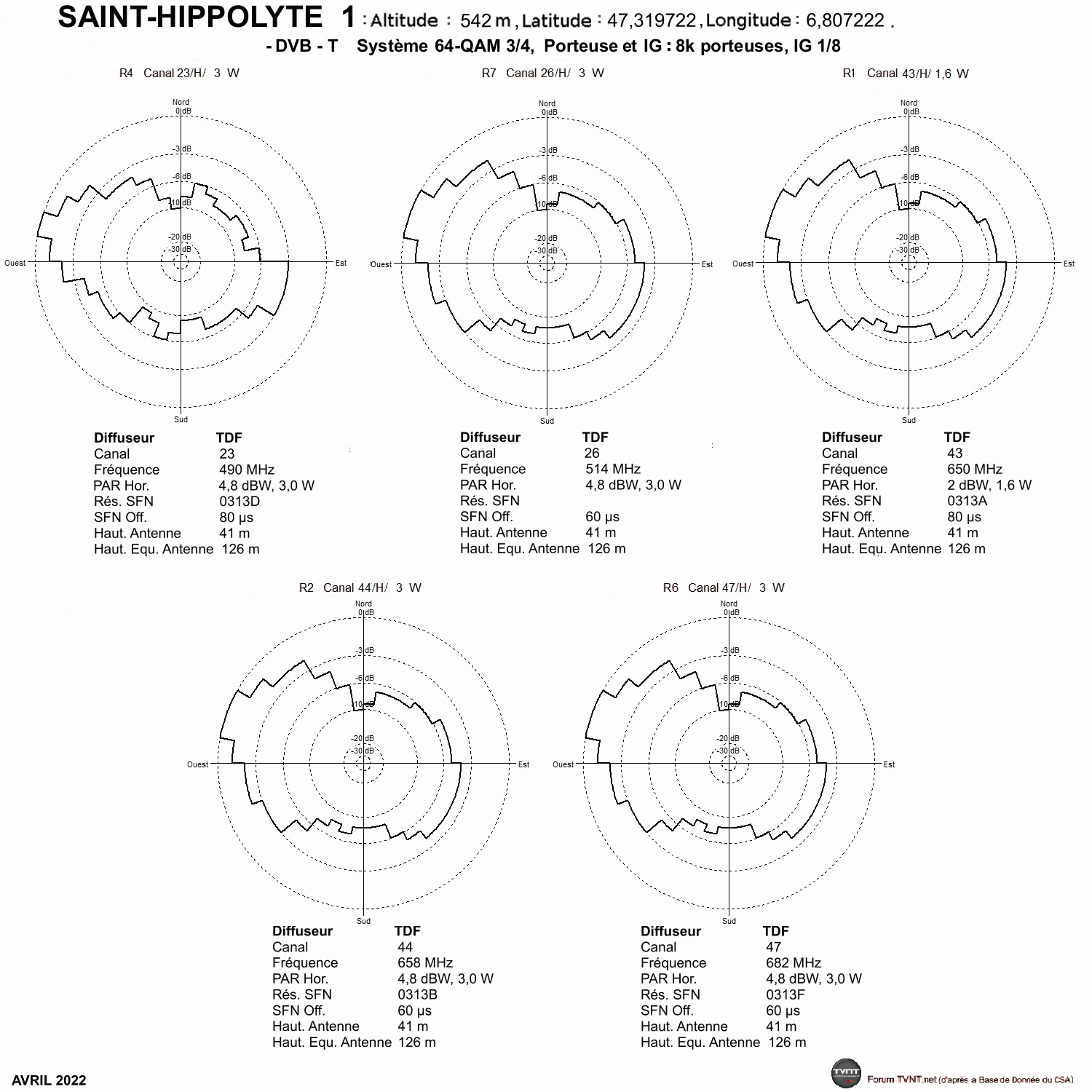

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
SAINT-HIPPOLYTE  1.gif

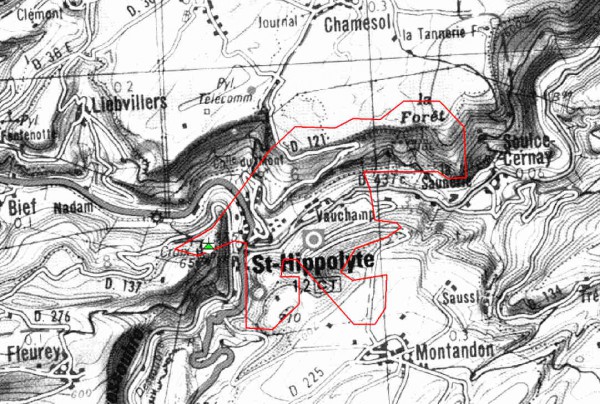

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Saint Hippolyte 1.jpg


-------------------------------------------------------------------------------------

VILLERS-LE-LAC 1 - CURCOL

:arrow: Localisation du pylône TDF de Curcol, commune de Villers-le-Lac.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 23H 230mW (TDF).
R7: 26H 2W (TOWERCAST).
R1: 43H 1W (TOWERCAST). (sur canal 29 avant le 23/05/2018)
R2: 44H 1W (TOWERCAST).
R6: 47H 1W (TOWERCAST).

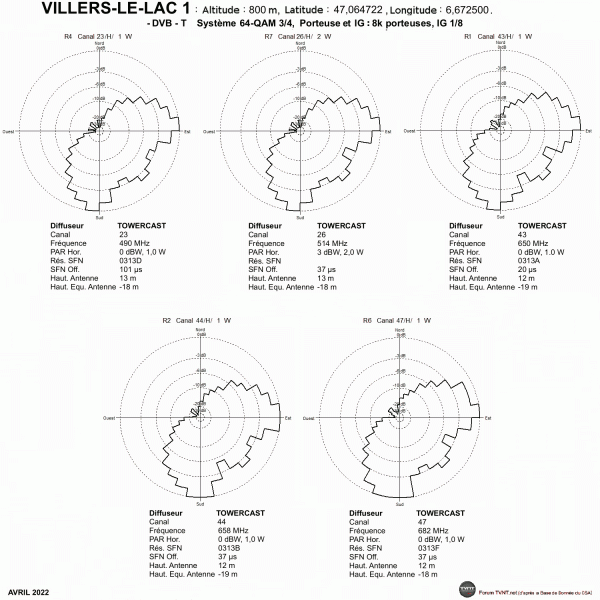

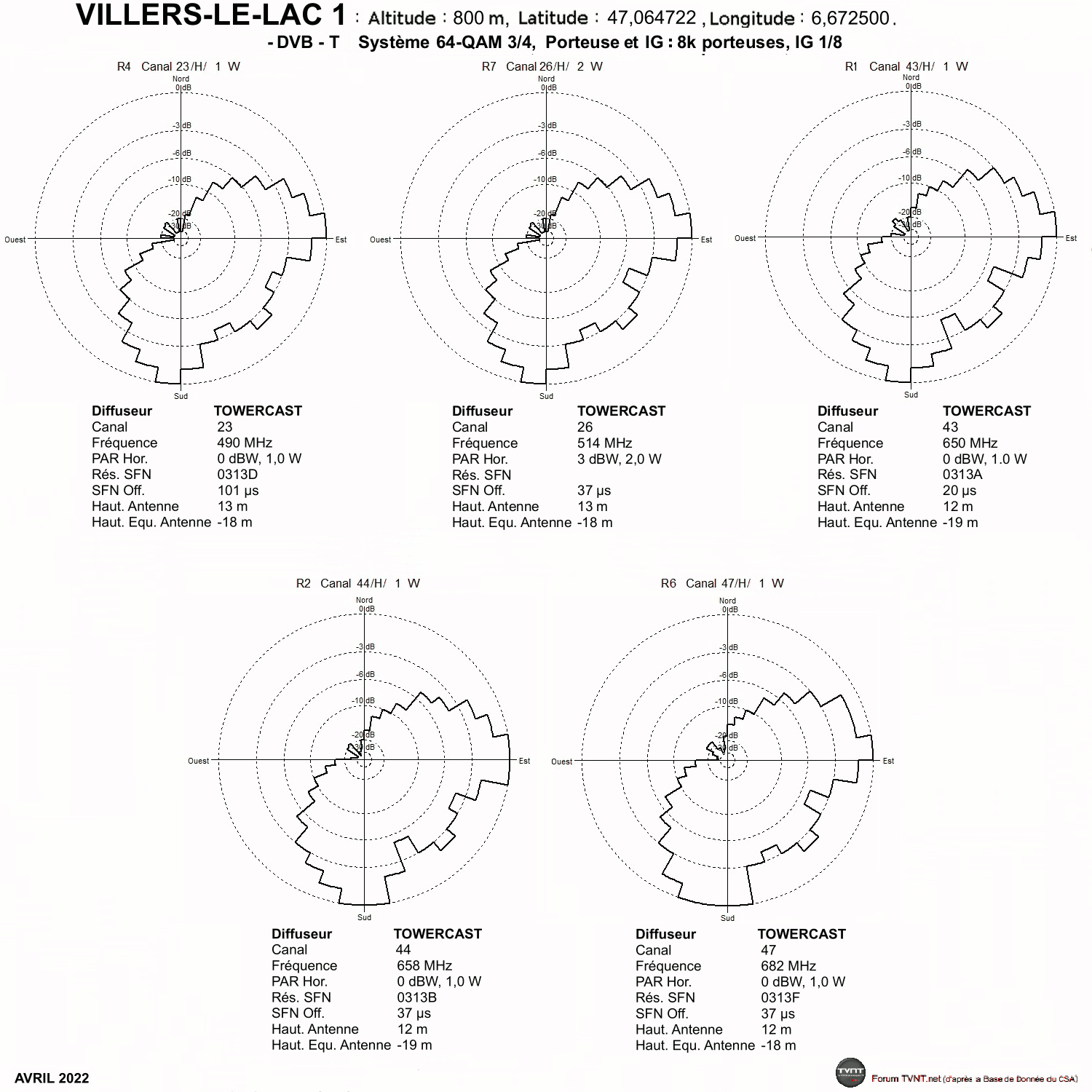

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
VILLERS-LE-LAC 1.gif

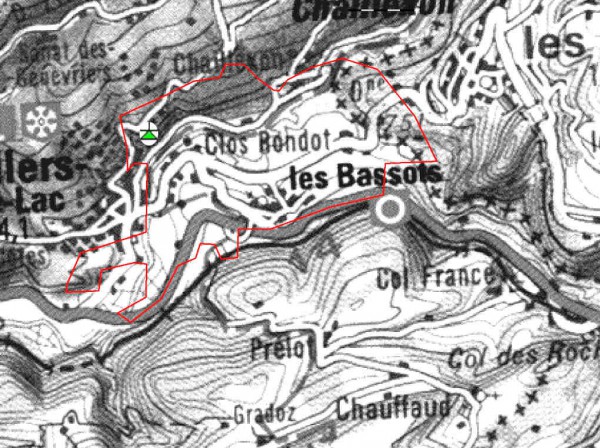

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Villers-le-Lac 1.jpg


-------------------------------------------------------------------------------------

INDEVILLERS - LA CLOSURE
Émetteur numérisé par la commune d'Indevillers.

:arrow: Localisation du pylône de la Closure, commune d'Indevillers.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R6: 21H 710mW (IND).
R1: 24H 710mW (IND). (sur canal 53 avant le 23/05/2018)
R2: 27H 710mW (IND).
R3: 29H 710mW (IND). (sur canal 50 avant le 23/05/2018)
R4: 37H 710mW (IND).
R7: 45H 710mW (IND).

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


-------------------------------------------------------------------------------------
Source des détails des caractéristiques techniques et des cartes de couverture des émetteurs : http://www.csa.fr
Dernière édition par Emmebel le 13 Déc 2018 13:21, édité 117 fois.
Raison: Mise a jour.
Laurent
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 3557
Inscription: 28 Juin 2005 10:54
Localisation: [38] Allevard

Messagepar MITEL » 09 Jan 2008 14:48

Pour le DOUBS, il manque l' émetteur de MORTEAU MONTLEBON. A rajouter. Merci.
MITEL
Coccinelle
Coccinelle

Messages: 144
Inscription: 30 Juil 2005 09:45
Localisation: BLAGNAC (31)

Messagepar Laurent » 09 Jan 2008 15:24

Je ne crois pas qu'il soit prévu pour la TNT.
Terrestre : TV Sony KDL-42W829B, enregistreur Panasonic DMR-BWT745EC, antenne Televés DAT45+MRD
IP : Freebox HD 02C
Satellite : Xsat CDTV410, parabole Visiosat Bi-Sat G4 (19.2°E/13°E/5°O)
Laurent
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 3557
Inscription: 28 Juin 2005 10:54
Localisation: [38] Allevard

[25 - Doubs]

Messagepar mary » 11 Jan 2008 10:09

Bonjour, j'habite du côté de Montrapon à Besançon. A priori la TNT fonctionne mais je n'arrive pas à avoir TF1. Est ce normal ?
merci
mary


Messagepar JeanLouis70 » 11 Jan 2008 11:27

MITEL a écrit:Pour le DOUBS, il manque l' émetteur de MORTEAU MONTLEBON. A rajouter. Merci.


Dans le Doubs, seuls les émetteurs du Lomont de Montfaucon et de Pontarlier sont prévus de passer à la TNT en 2008.
Mais toutefois bien que le Lomont et Monfaucon soit localisés dans le Doubs il couviront au délà t notamment la quasi totalité de la Haute-Saône :D .
L'émetteur de Morteau n'a été prévu pour la TNT pour le moment. Peut être en 2009 avec un SFN avec le Lomont et Montfaucon.
Reception en muérique des émetteurs: Besançon Lomont, Chasseral, Hochrhein+ antenne sur rotor. 1 rateau BI, 1 rateau BIII, deux rateaux large bande et un rateau bande étroite BV 50-69 en polarisation verticale
JeanLouis70
Grenouille
Grenouille

Messages: 261
Inscription: 10 Aoû 2007 09:15
Localisation: Commercy (55), Luxeuil-les-Bains (70), Châtillon-sur-Saône (88)

Messagepar gilles70 » 01 Fév 2008 13:32

Lomont de Montfaucon :un truc m'étonne...bon, ces émetteurs n'émettrons plus en analogique fin d'année.....que vont devenir les petits émetteurs locaux comme à Plancher les mines ou Fresse, ou encore le haut du them, et il y en a bien d'autres qui sont alimentés par le lomont - si les émetteurs ne sont pas prêt,il n'y aura plus rien ! ??? vesoul sera équipé bientôt, ça c'est logique...alors comment ?
gilles70


Messagepar julien74 » 04 Fév 2008 12:12

Bonjour gilles70 ,

Tu soulèves une question tout à fait légitime , je me demande aussi comment cela va se passer... :gratt:

@+ :wink:
Avatar de l’utilisateur
julien74
Brigades du Tigre
Brigades du Tigre

Messages: 56696
Inscription: 12 Avr 2006 17:50
Localisation: Le Sappey (Haute-Savoie)

Messagepar Roofeye » 04 Fév 2008 18:46

gilles70 a écrit:.....que vont devenir les petits émetteurs locaux comme à Plancher les mines ou Fresse, ?


Il est possible qu’une grande partie de ces émetteurs ne soit plus nécessaire
Dans les zones montagneuses les réceptions des émetteurs de puissance en analogique étaient perturbées par les échos, ces mêmes échos sont (dans une certaine mesure) profitables en TNT.
Si l’on regarde ce qu’il s’est passé de l’autre cote du Rhin plus de 150 re-émetteurs ont été supprimés en Foret Noire lors du passage au numérique

Voir http://www.tvnt.net/forum/viewtopic.php?t=10436&highlight=
Roofeye
Grenouille
Grenouille

Messages: 460
Inscription: 04 Juil 2006 14:59
Localisation: Fürstentum Mömpelgart

Messagepar gilles70 » 06 Fév 2008 13:44

[quote="Roofeye

Il est possible qu’une grande partie de ces émetteurs ne soit plus nécessaire

réponse gilles: oui mais là c'est même pas d'écho mais absence de signal ! on est en bout de course de l'émetteur du lomont - les allemands fonctionnent peut-être beaucoup avec le cable ? en tout cas leur signal est robuste et puissant, l'émetteur est haut placé tout comme en suisse - dans notre pauvre coin du nord de la haute saône sauvage on a encore que 3 chaines française et encore, la réception est faible. je reçois actuellement de façon provisoire la tsr par écho,et c'est parfait, je suis le 1er étonné, mais quand est-il du signal français reçu par écho? je n'ai pas encore eu l'occasion de lire un témoignage- pour avoir un écho il faut de la puissance lorsqu'on est à plus de 60km de l'émetteur et qu'en plus la puissance française baisse énormément au passage du numérique ,il ne reste plus rien- c'est un très mauvais choix-pour exemple, en bordure de route RN19: mulhouse analogique:65db, numérique :40db résultat: l'image fige régulièrement à cause des parasites -l'écart entre le numérique et l'analogique n'est pas régulier, j'ai même des fois constaté aucune différence entre les 2 !!!???il faut tout oublier et redécouvrir ce que les anciens on connu , par exemple, quand la 2eme chaine est née. en effet le vhf n'avait pas la même façon de "se propager" par rapport au uhf...à suivre.
gilles70


Messagepar jean-marc » 06 Fév 2008 18:51

gilles70 a écrit:réponse gilles: oui mais là c'est même pas d'écho mais absence de signal ! on est en bout de course de l'émetteur du lomont - les allemands fonctionnent peut-être beaucoup avec le cable ? en tout cas leur signal est robuste et puissant, l'émetteur est haut placé tout comme en suisse - dans notre pauvre coin du nord de la haute saône sauvage on a encore que 3 chaines française et encore, la réception est faible. je reçois actuellement de façon provisoire la tsr par écho,et c'est parfait, je suis le 1er étonné, mais quand est-il du signal français reçu par écho? je n'ai pas encore eu l'occasion de lire un témoignage- pour avoir un écho il faut de la puissance lorsqu'on est à plus de 60km de l'émetteur et qu'en plus la puissance française baisse énormément au passage du numérique ,il ne reste plus rien- c'est un très mauvais choix-pour exemple, en bordure de route RN19: mulhouse analogique:65db, numérique :40db résultat: l'image fige régulièrement à cause des parasites -l'écart entre le numérique et l'analogique n'est pas régulier, j'ai même des fois constaté aucune différence entre les 2 !!!???il faut tout oublier et redécouvrir ce que les anciens on connu , par exemple, quand la 2eme chaine est née. en effet le vhf n'avait pas la même façon de "se propager" par rapport au uhf...à suivre.

En effet, les puissances installées par le CSA sont très faibles, ce qui gêne passablement la réception.
L'argument publicitaire de la TNT qui annonce qu'il suffit simplement de brancher un déco sans changer l'antenne c'est pur mensonge, car les canaux ne sont pas les mêmes, la puissance est réduite, de plus dans le cas d'une installation d'antennes collective il faut obligatoirement modifier l'installation.
Je constate qu'il y a une propagande qui annonce que tout va bien (cf le pdg de TDF) et de l'autre côté de plus en plus de gens désabusés qui se rendent compte que les ronds de cuir du CSA (et autres ...) racontent des âneries

JM
jean-marc
Grenouille
Grenouille

Messages: 370
Inscription: 17 Mar 2007 17:18
