28 - Eure et Loir [Chartres - Montlandon]

Puis-je recevoir la TNT (simple définition ou HD) dans ma commune et quand ? Débats sur les zones d'ombre...

28 - Eure et Loir [Chartres - Montlandon]

Messagepar Laurent » 07 Nov 2007 19:01

Liste des émetteurs du département de l'Eure et Loir :

:arrow: Émetteur Principal :
- Chartres - Montlandon.

:arrow: Émetteurs Locaux :
- Chartres - Nord - Les Hauts Saumons.
- Cloyes-sur-le-Loir - Rovavières.
- Dreux - Plateau des Bates.
- Épernon - La Haute Terre.
- Maintenon - La Feuillette.
- Nogent-le-Roi - Coulombs-La Sablonnière.
- Nogent-le-Rotrou - Butte des Lugéres.
- Vilemeux-sur-Eure - Bois de Chaudon.


Réaménagement de la BANDE 700 MHz dans le département de l'Eure et Loir :

Le transfert de la bande 700 MHz au profit de la téléphonie mobile implique des réaménagements de canaux sur certains émetteurs. Le transfert est échelonné sur plusieurs phases jusqu'en juin 2019.

Le transfert de la bande 700 MHz est prévu sur l'ensemble des émetteurs du département de l'Eure et Loir lors de la phase 12, programmée le 14 mai 2019. Il donnera lieu à des réaménagements de canaux sur tous les émetteurs du département. Ces réaménagements sont détaillés ci-dessous, dans la description des émetteurs.

Plus d'information sur le forum, dans le sujet : Changement de norme TNT et transfert de la bande des 700 mhz

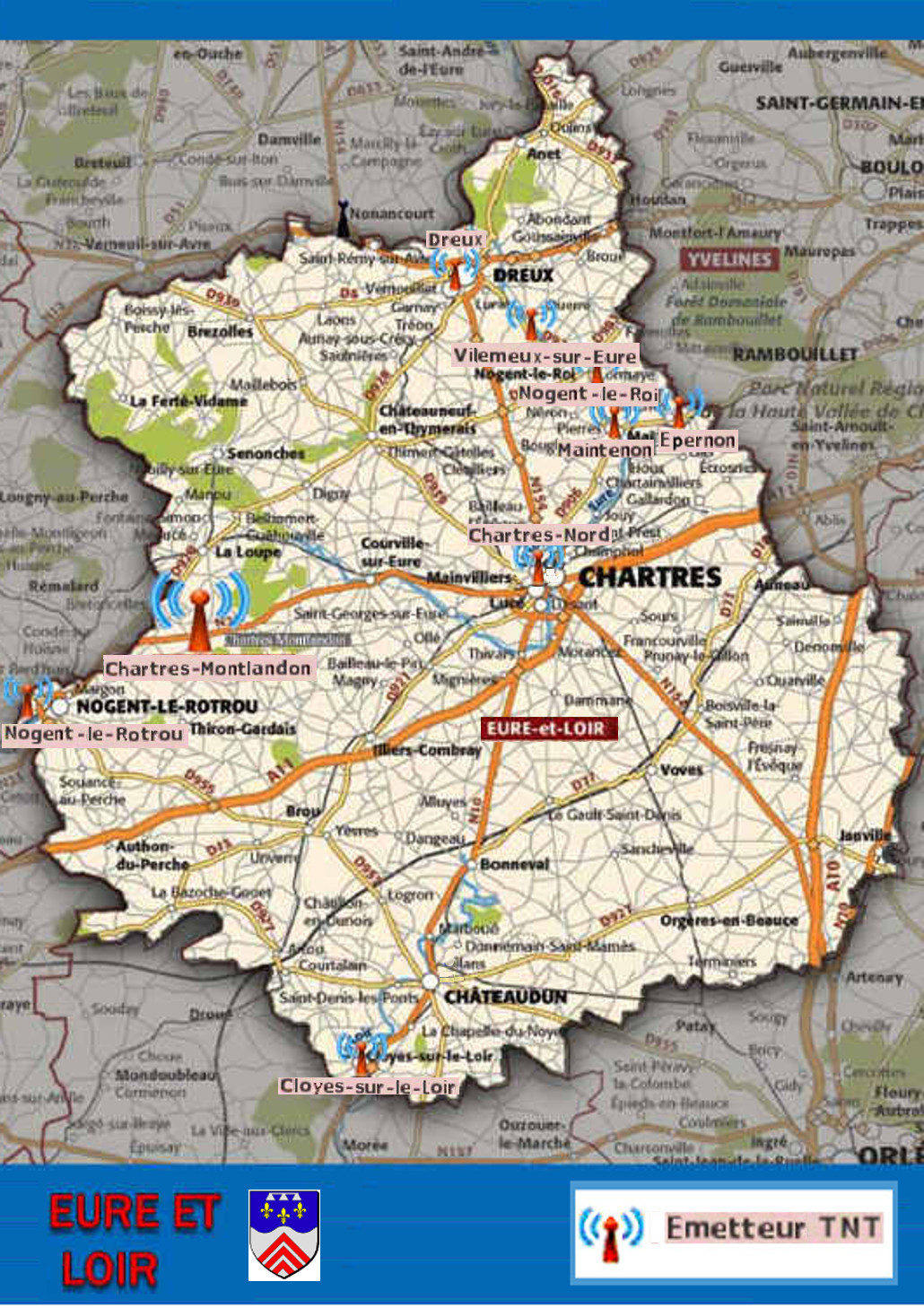

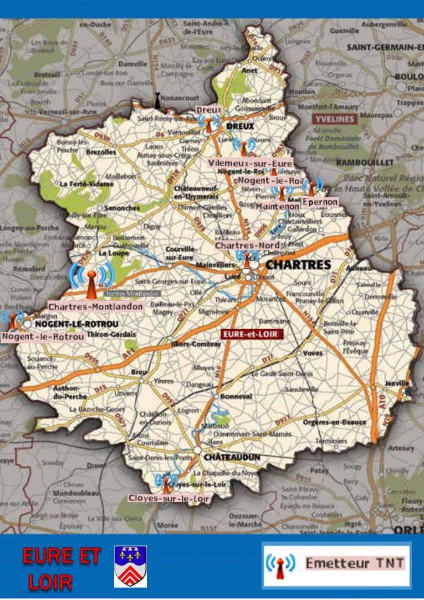

Emplacement des émetteurs du département de l'Eure et Loir :

Cliquez sur la carte pour l'agrandir
eure et loire1.jpg



Liste des anciens topics :
:arrow: Emetteur de Chartres - Montlandon
:arrow: Emetteur de Dreux - Agglomération
:arrow: Emetteur de Chartres - Agglomération


Couverture des émetteurs TNT :
Pour identifier de quel émetteur vous dépendez, recherchez votre commune par l'intermédiaire des outils disponibles sur les sites de TNTtest, du CSA ou de TDF :
:arrow: Test de couverture TNTtest
:arrow: Zones de couverture du CSA
:arrow: Test de couverture TDF


COMPOSITION DES MULTIPLEX NATIONAUX


:arrow: La composition du multiplex local (R1) est donnée ci-dessous, avec la description de chaque émetteur.

-------------------------------------------------------------------------------------

CHARTRES - MONTLANDON

Émetteur Principal.

:arrow: Localisation du pylône TDF de la Butte de la Fosse , commune de Montlandon :


:arrow: Page Wikipedia consacrée à ce site
ATTENTION les données techniques de l'émetteur ne sont pas nécessairement à jour dans la page Wikipédia.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 21H 25kW (TOWERCAST).
R4: 40H 25kW (TOWERCAST).
R6: 44H 25kW (TOWERCAST).
R1: 47H 25kW (TDF).
R3: 49H 25kW (TDF).
R7: 55H 25kW (TOWERCAST).

MODIFICATIONS prévues le 14 mai 2019 (phase 12 des réaménagements BANDE 700) :
le multiplex R3 passera sur le canal 43 et le R7 sur le canal 31

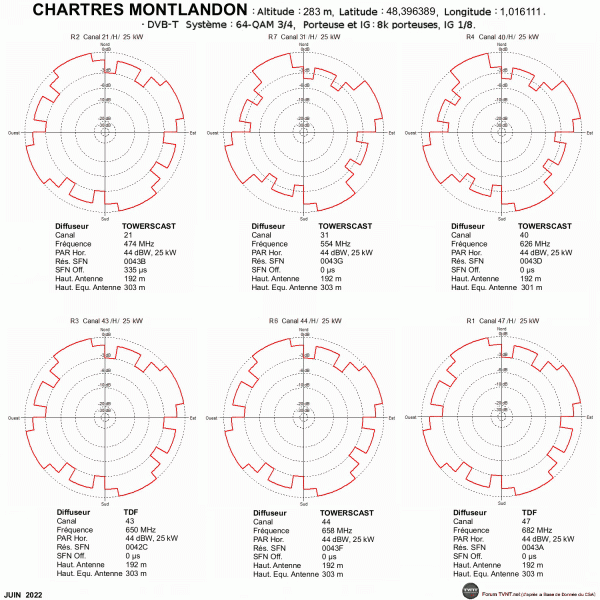

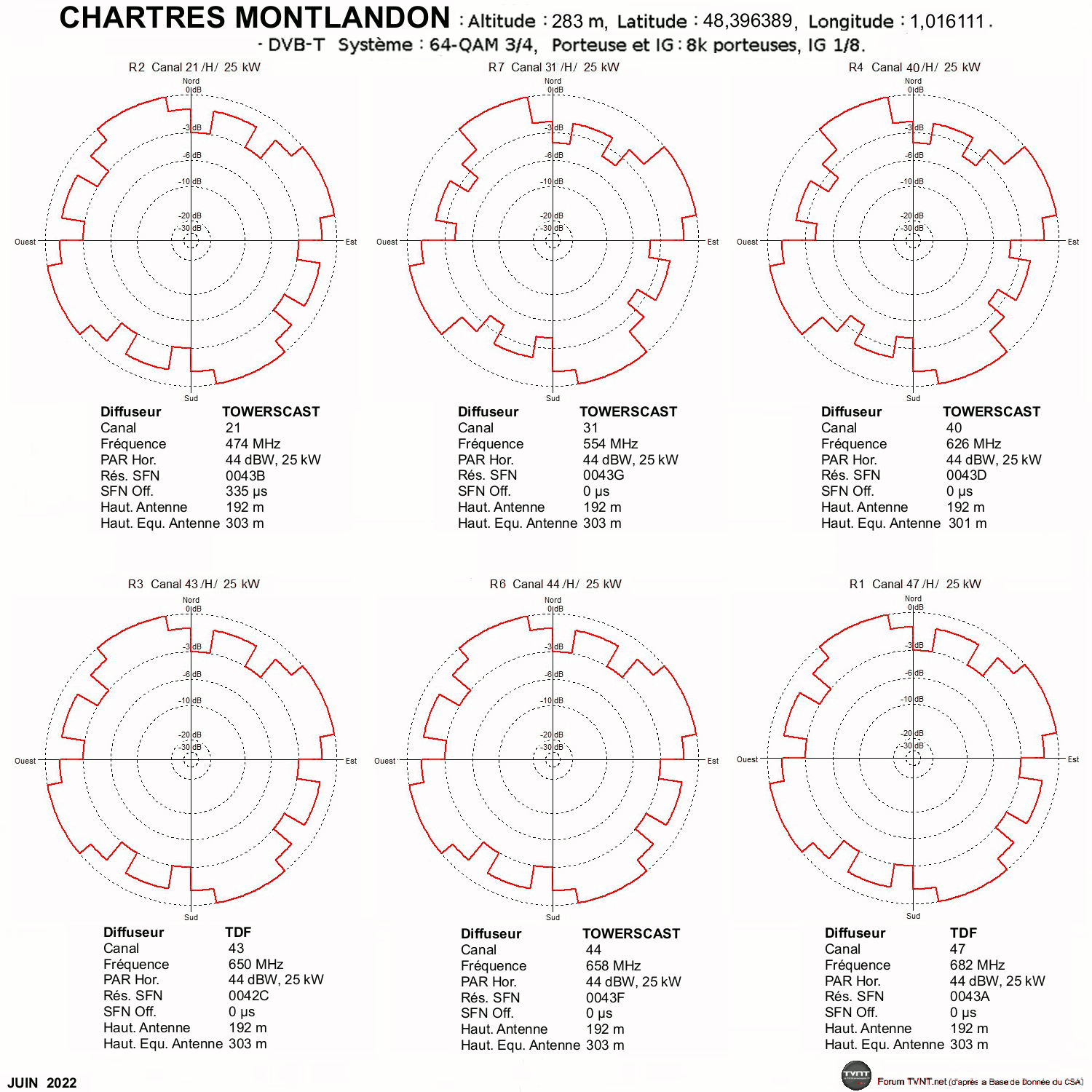

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


-------------------------------------------------------------------------------------

CHARTRES - NORD - LES HAUTS SAUMONS

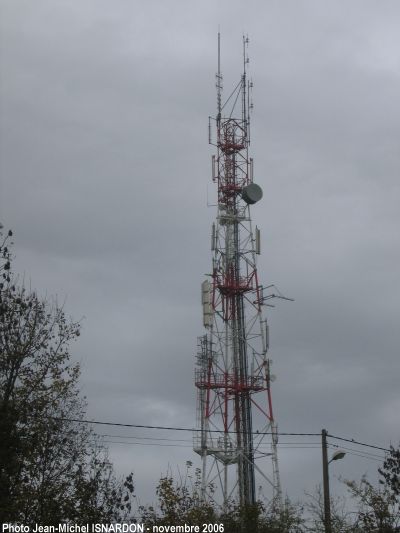

:arrow: Localisation du pylône TDF des Hauts Saumons, commune de Chartres.

D'autres photos sont disponibles ici

:arrow: Page Wikipedia consacrée à ce site
ATTENTION les données techniques de l'émetteur ne sont pas nécessairement à jour dans la page Wikipédia.

:arrow: Composition du multiplex R1 :

Caractéristiques techniques des multiplex :
R2: 21H 47W (TOWERCAST).
R4: 40H 76W (TOWERCAST).
R6: 44H 81W (TOWERCAST).
R1: 47H 85W (TOWERCAST).
R3: 49H 91W (TDF).
R7: 55H 74W (TOWERCAST).

MODIFICATIONS prévues le 14 mai 2019 (phase 12 des réaménagements BANDE 700) :
le multiplex R3 passera sur le canal 43 et le R7 sur le canal 31

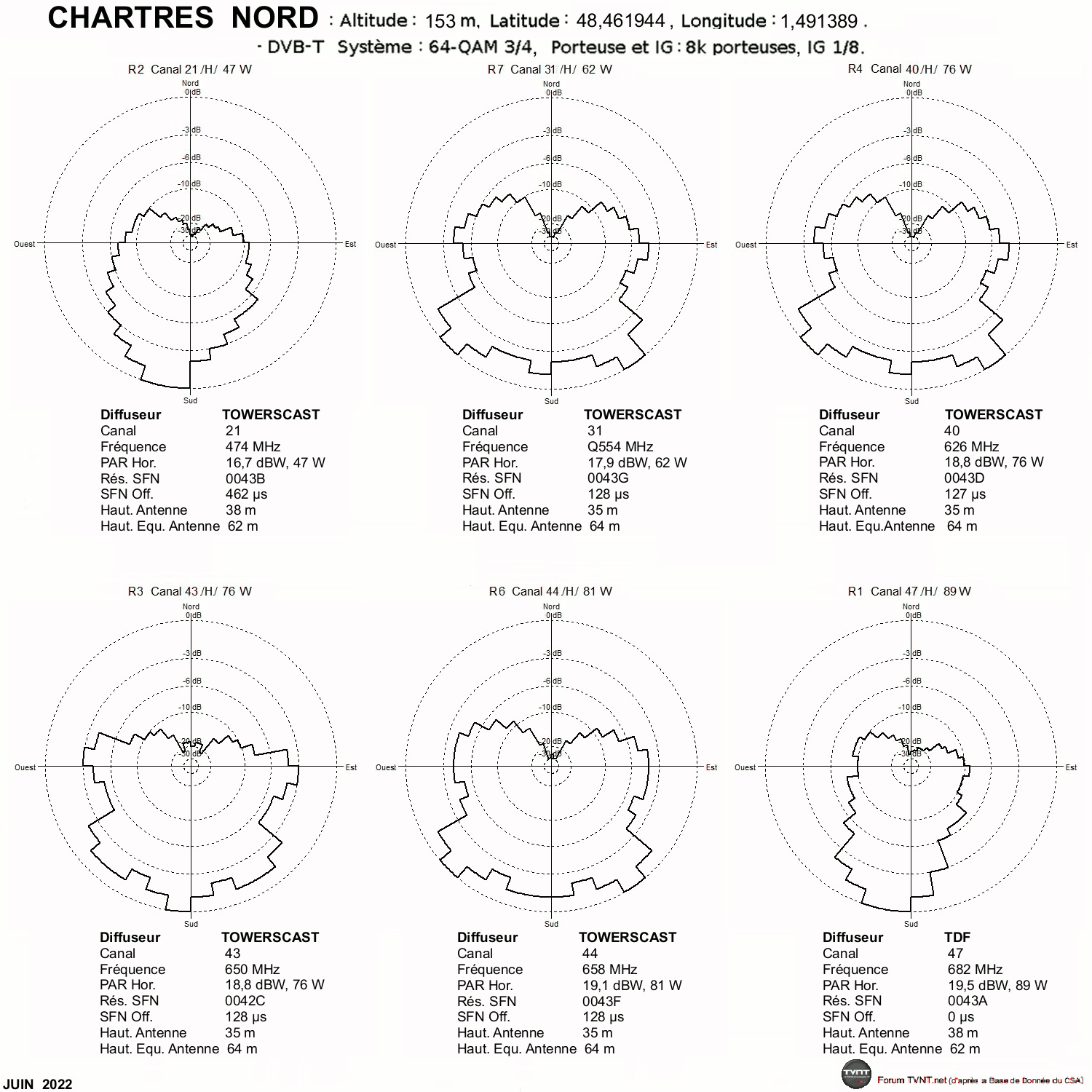

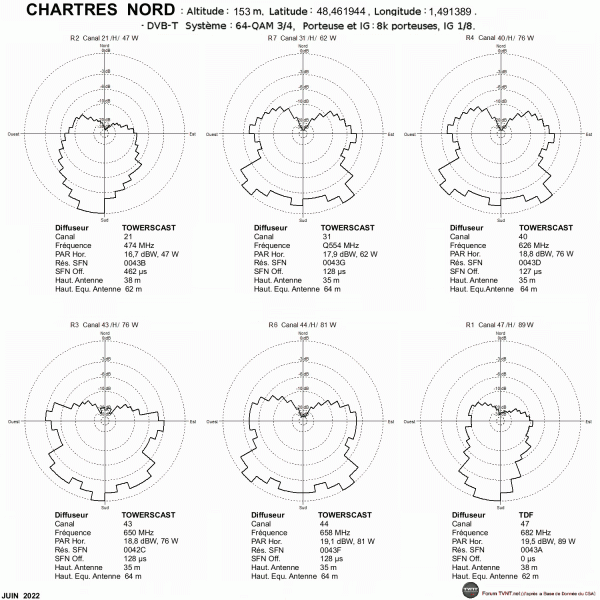

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
CHARTES VILLE.gif

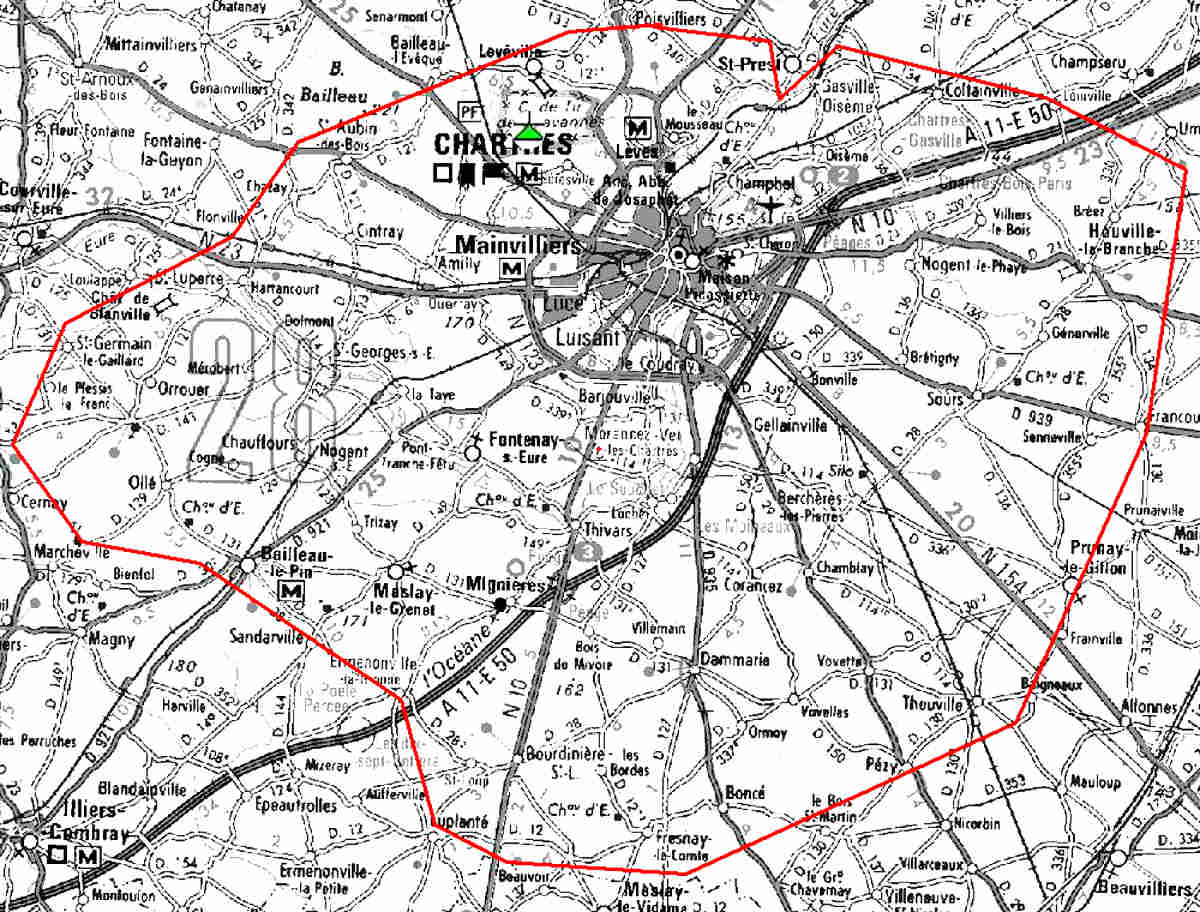

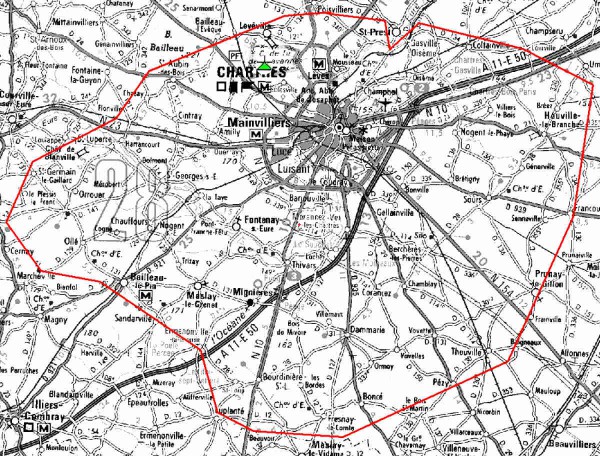

:arrow: Carte de couverture :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

CLOYES-SUR-LE-LOIR - ROVAVIÈRES

Depuis le 17 septembre 2018 la TNT est diffusée depuis un nouveau pylône de TDF située à environ 500m au Nord de l'ancien pylône, plus haut le long du chemin des Hauts des Rovardières et avec une puissance (PAR max) portée à 1 W.

:arrow: Localisation du nouveau pylône TDF du chemin du Haut des Rovarières, commune de Cloyes-sur-le-Loir.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 21H 1W (TDF).
R6: 44H 1W (TDF).
R1: 47H 1W (TDF).
R3: 49H 1W (TDF).
R4: 50H 1W (TDF).
R7: 52H 1W (TDF).

MODIFICATIONS prévues le 14 mai 2019 (phase 12 des réaménagements BANDE 700) :
le multiplex R3 passera sur le canal 43, le R4 sur le 40 et le R7 sur le canal 31

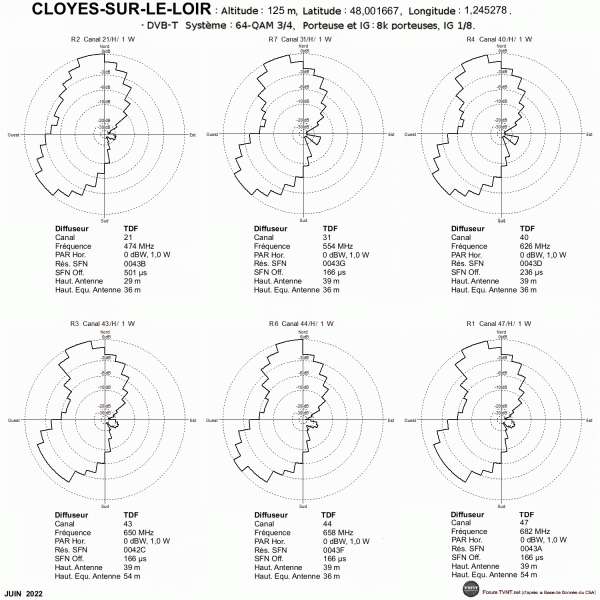

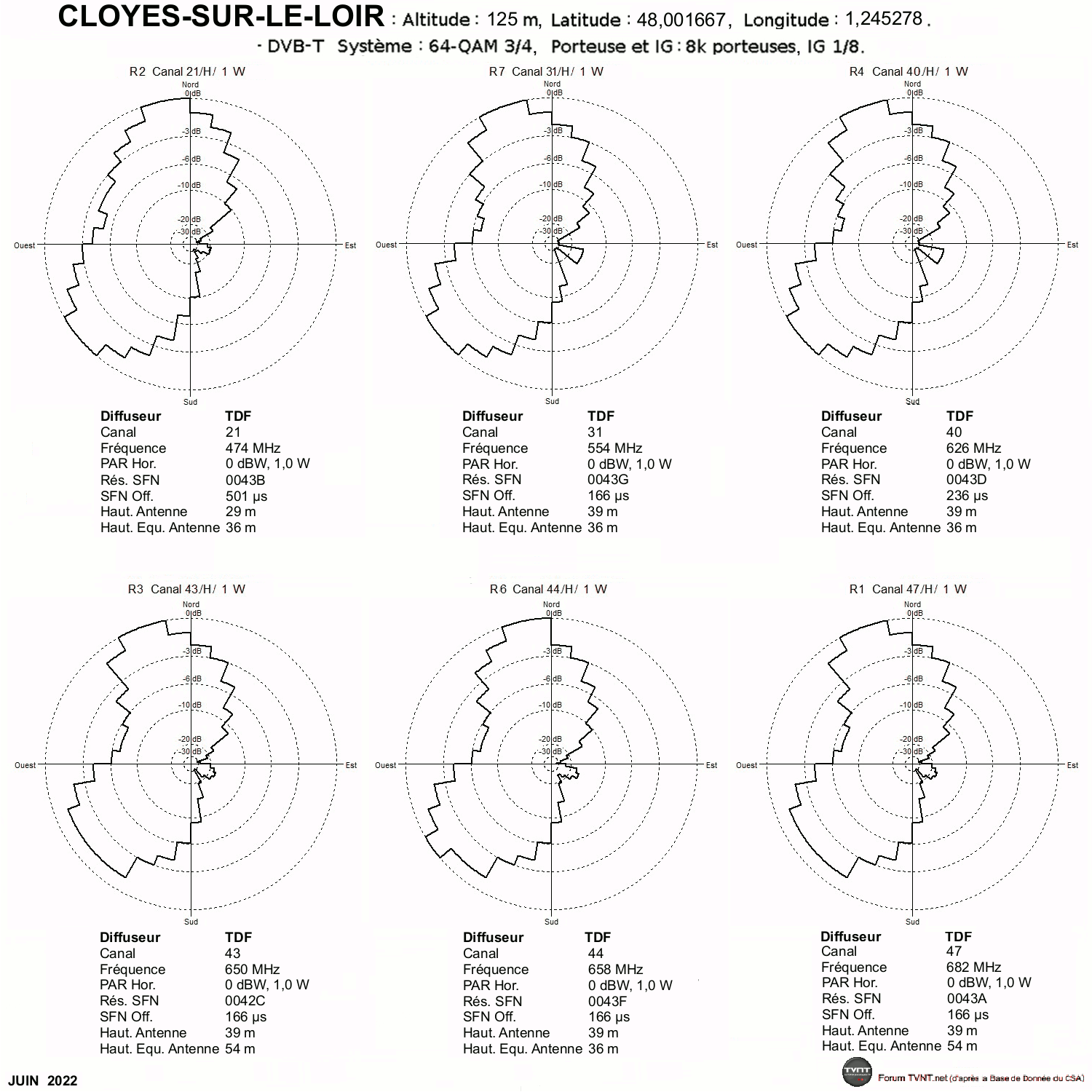

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

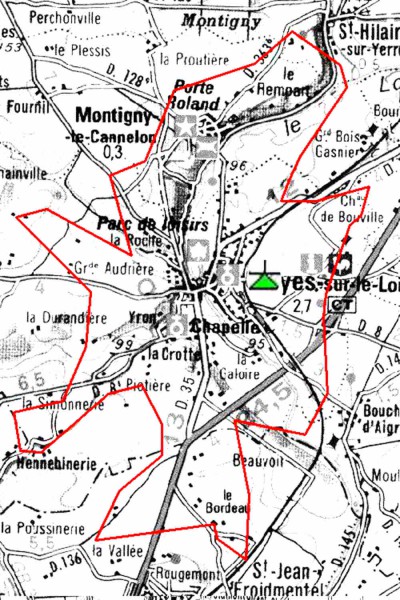

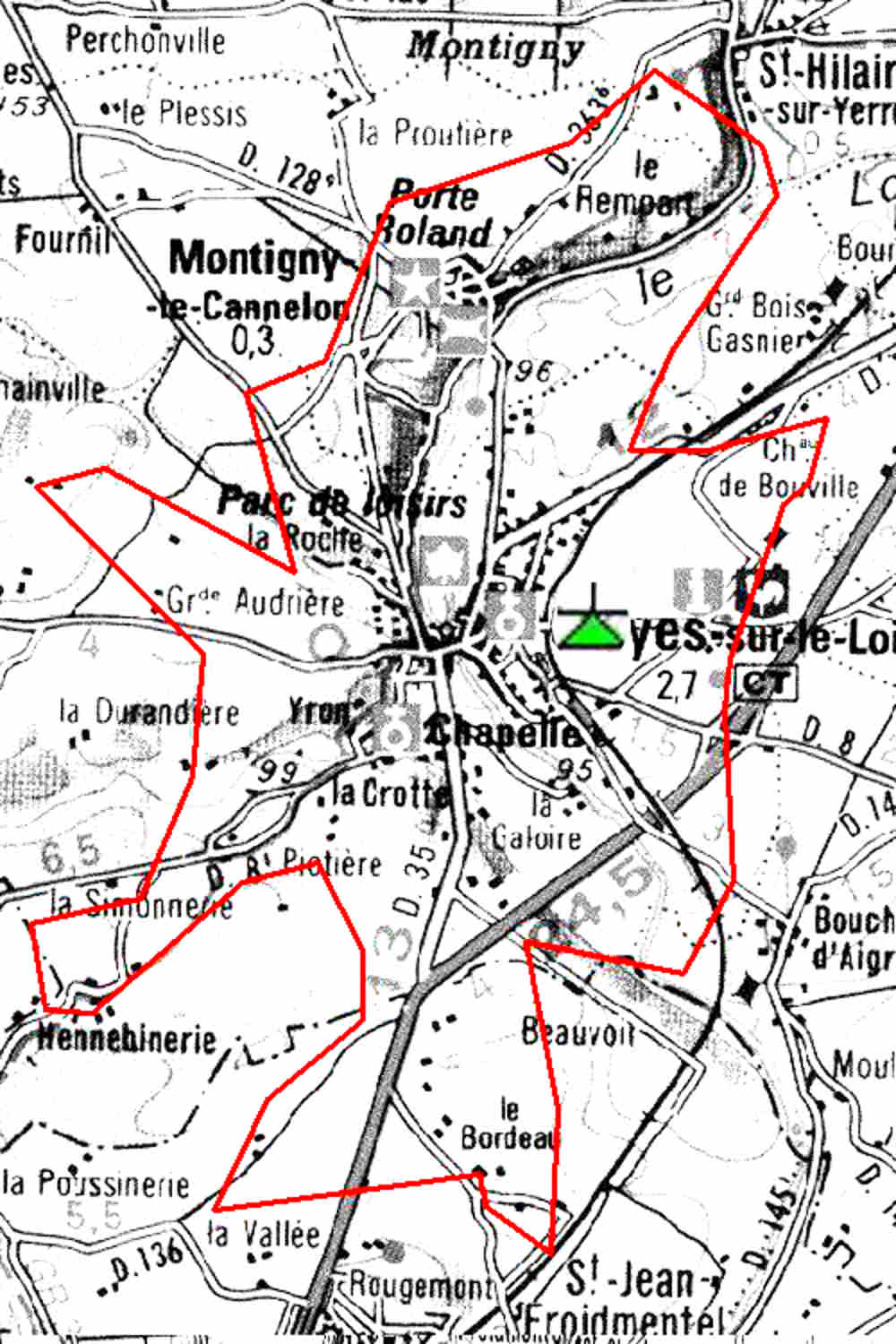

:arrow: Carte de couverture :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

DREUX - PLATEAU DES BÂTES

:arrow: Localisation du pylône TDF du plateau des Bâtes, commune de Dreux.


:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 21H 18W (TOWERCAST).
R4: 40H 20W (TOWERCAST).
R6: 44H 40W (TOWERCAST).
R1: 47H 39W (TOWERCAST).
R3: 49H 20W (TDF).
R7: 55H 39W (TOWERCAST).

MODIFICATIONS prévues le 14 mai 2019 (phase 12 des réaménagements BANDE 700) :
le multiplex R3 passera sur le canal 43 et le R7 sur le canal 31

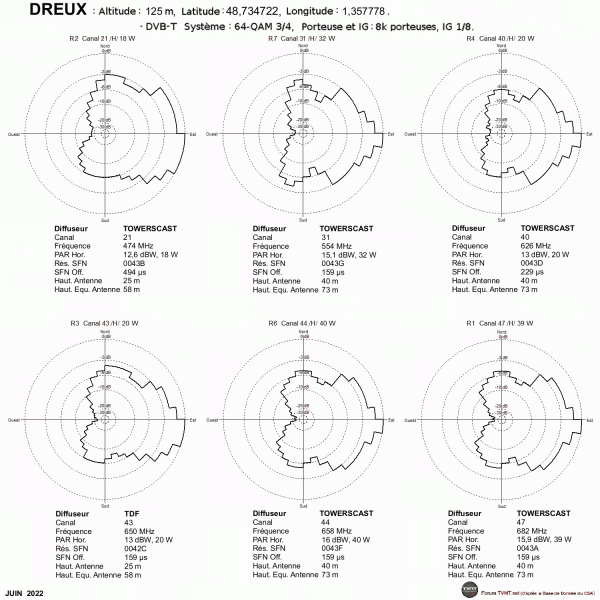

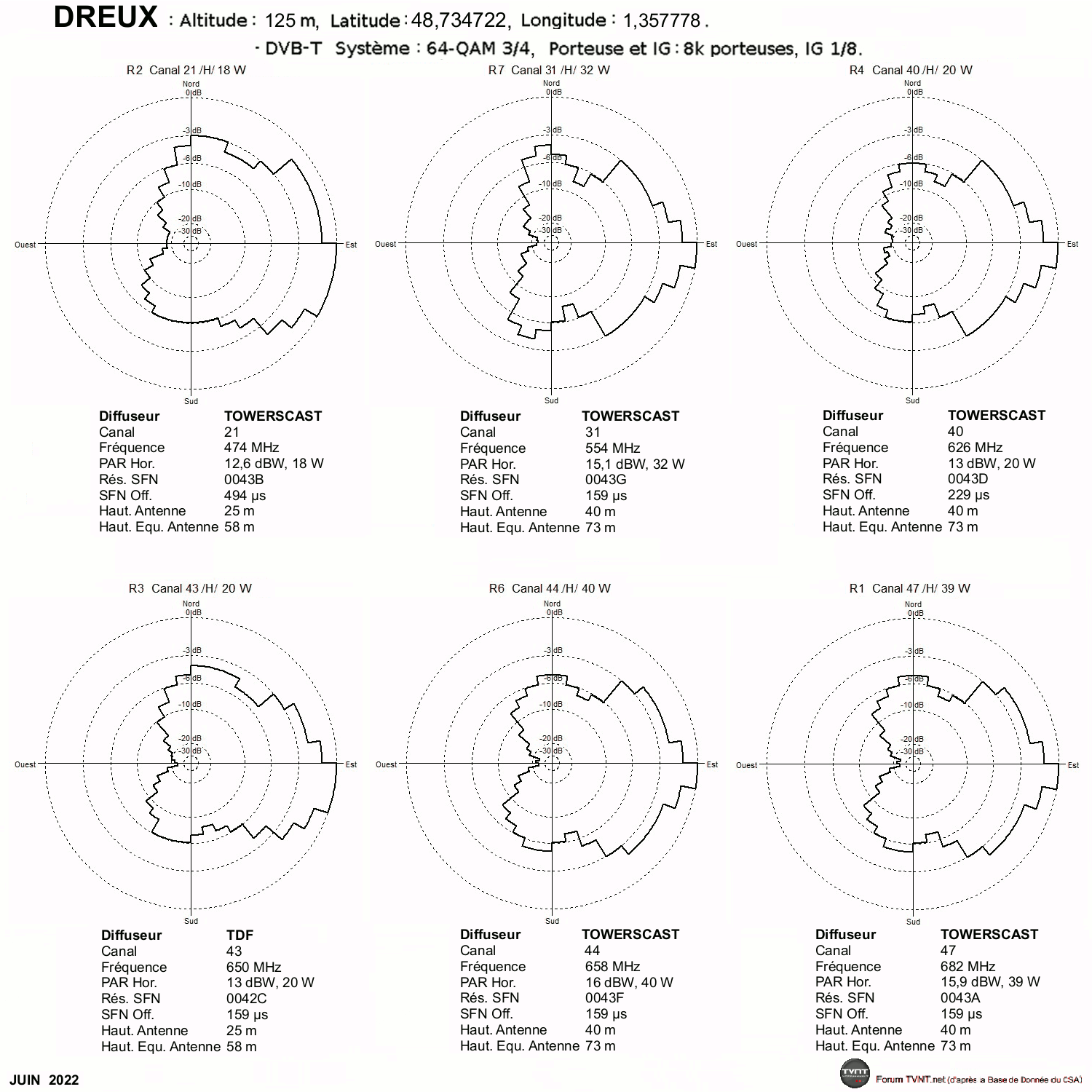

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

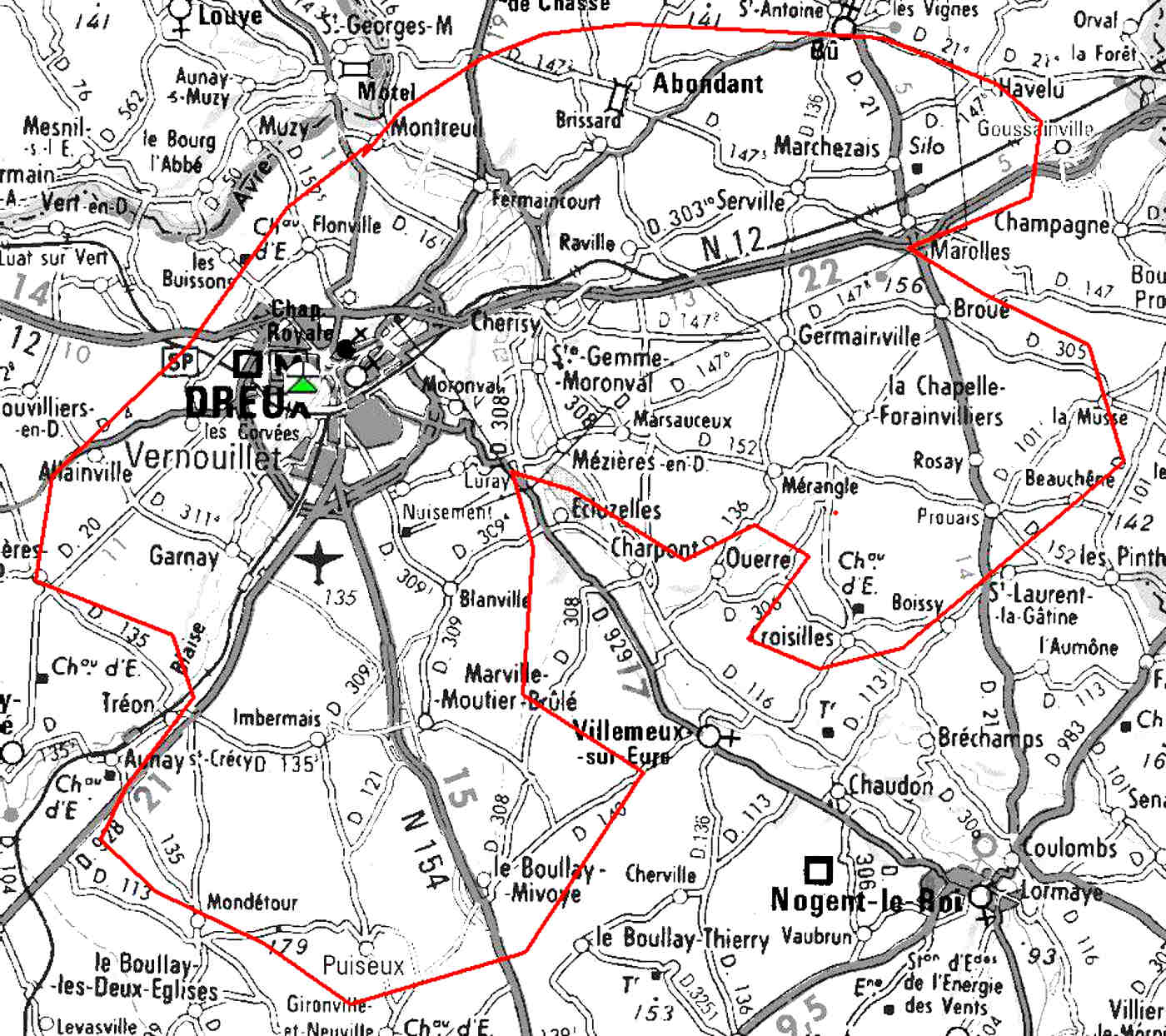

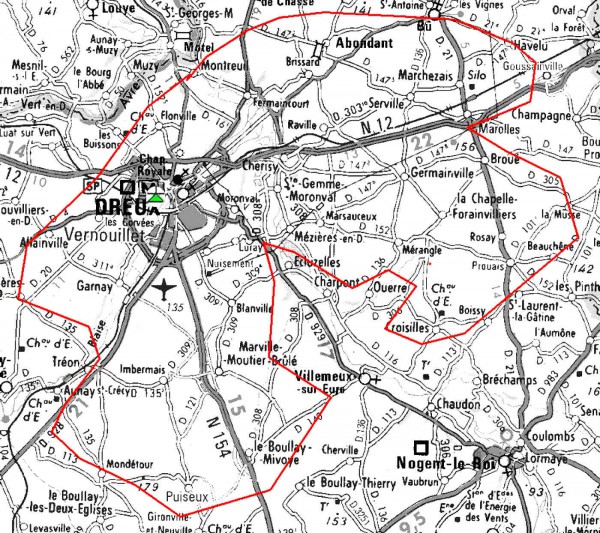

:arrow: Carte de couverture :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

ÉPERNON - LA HAUTE TERRE

:arrow: Localisation du pylône ITAS TIM de l'Ayé, sur la commune de Hanches :

    Image photo de dam

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 21H 1,6W (ITAS TIM).
R4: 40H 1,6W (ITAS TIM).
R6: 44H 1,6W (ITAS TIM).
R1: 47H 1,6W (ITAS TIM).
R3: 49H 1,6W (ITAS TIM).
R7: 55H 1,6W (ITAS TIM).

MODIFICATIONS prévues le 14 mai 2019 (phase 12 des réaménagements BANDE 700) :
le multiplex R3 passera sur le canal 43 et le R7 sur le canal 31

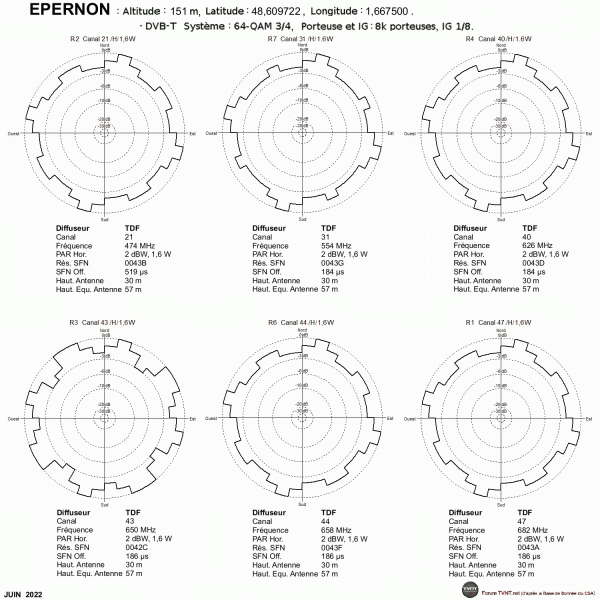

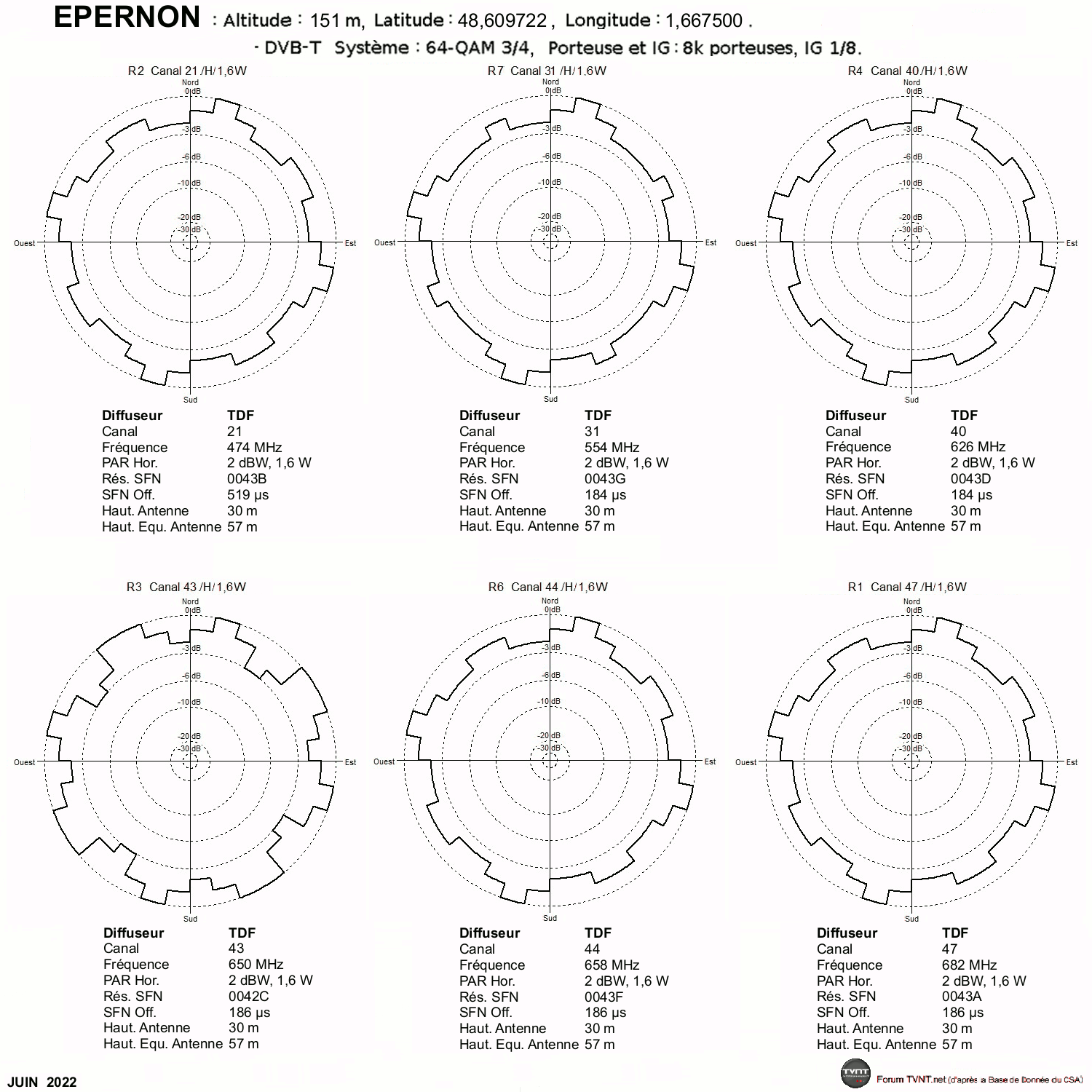

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

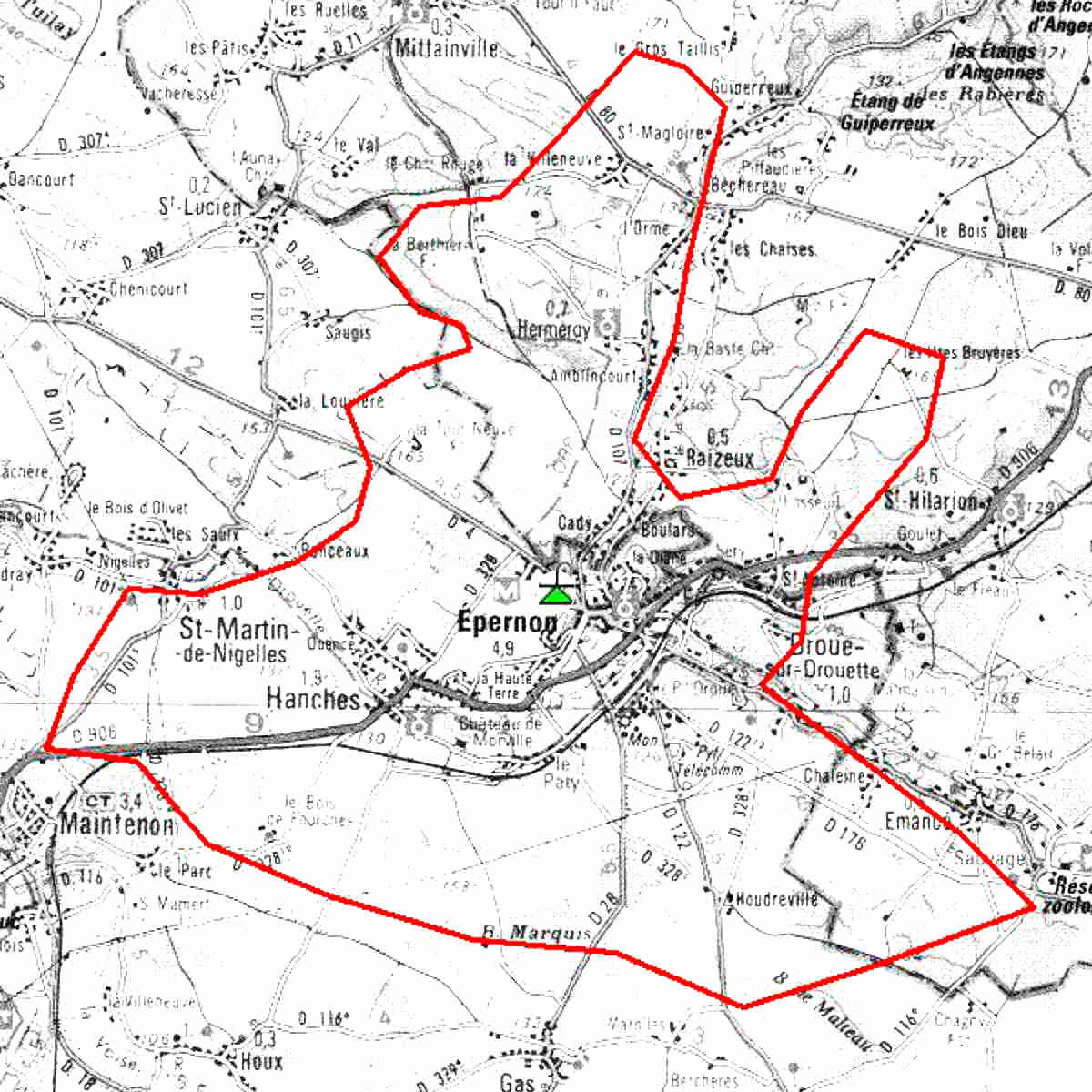

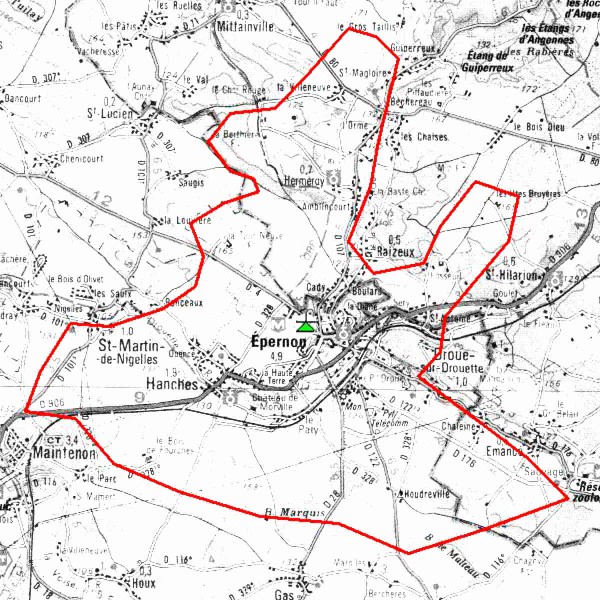

:arrow: Carte de couverture :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

MAINTENON - LA FEUILLETTE

:arrow: Localisation du pylône TDF de La Feuillette, commune de Maintenon, qui diffuse tous les multiplex depuis le 1er février 2018 :

    Image photo de dam

Le pylône ITAS TIM n'est plus utilisé pour la diffusion de la TNT.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 21H 18W (ITAS TIM sur pylône TDF).
R4: 40H 18W (ITAS TIM sur pylône TDF).
R6: 44H 18W (ITAS TIM sur pylône TDF).
R1: 47H 18W (IITAS TIM sur pylône TDF).
R3: 49H 18W (ITAS TIM sur pylône TDF).
R7: 55H 18W (ITAS TIM sur pylône TDF).

MODIFICATIONS prévues le 14 mai 2019 (phase 12 des réaménagements BANDE 700) :
le multiplex R3 passera sur le canal 43 et le R7 sur le canal 31

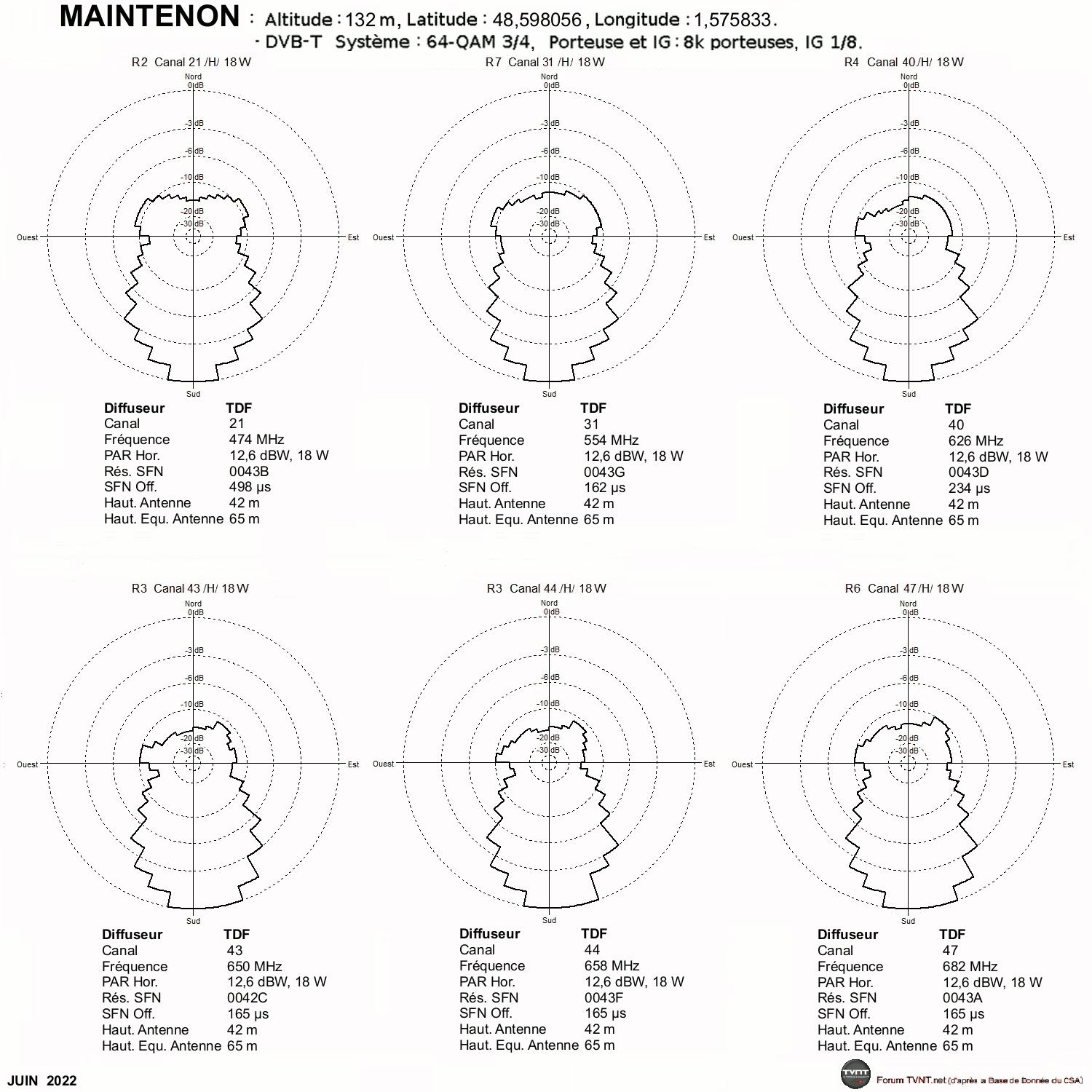

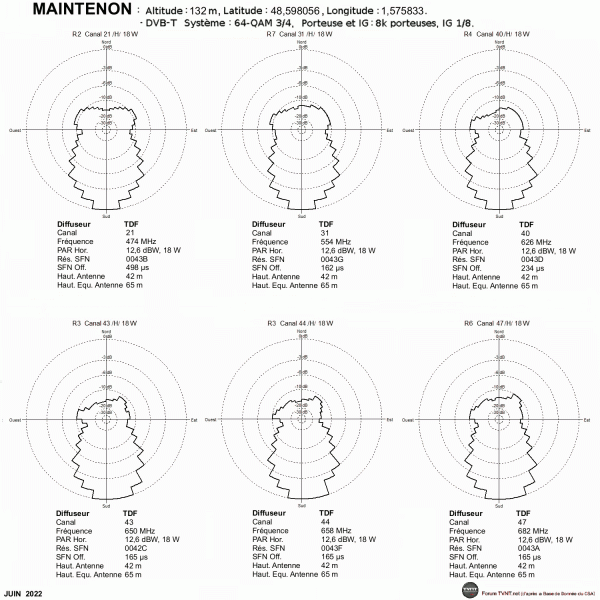

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

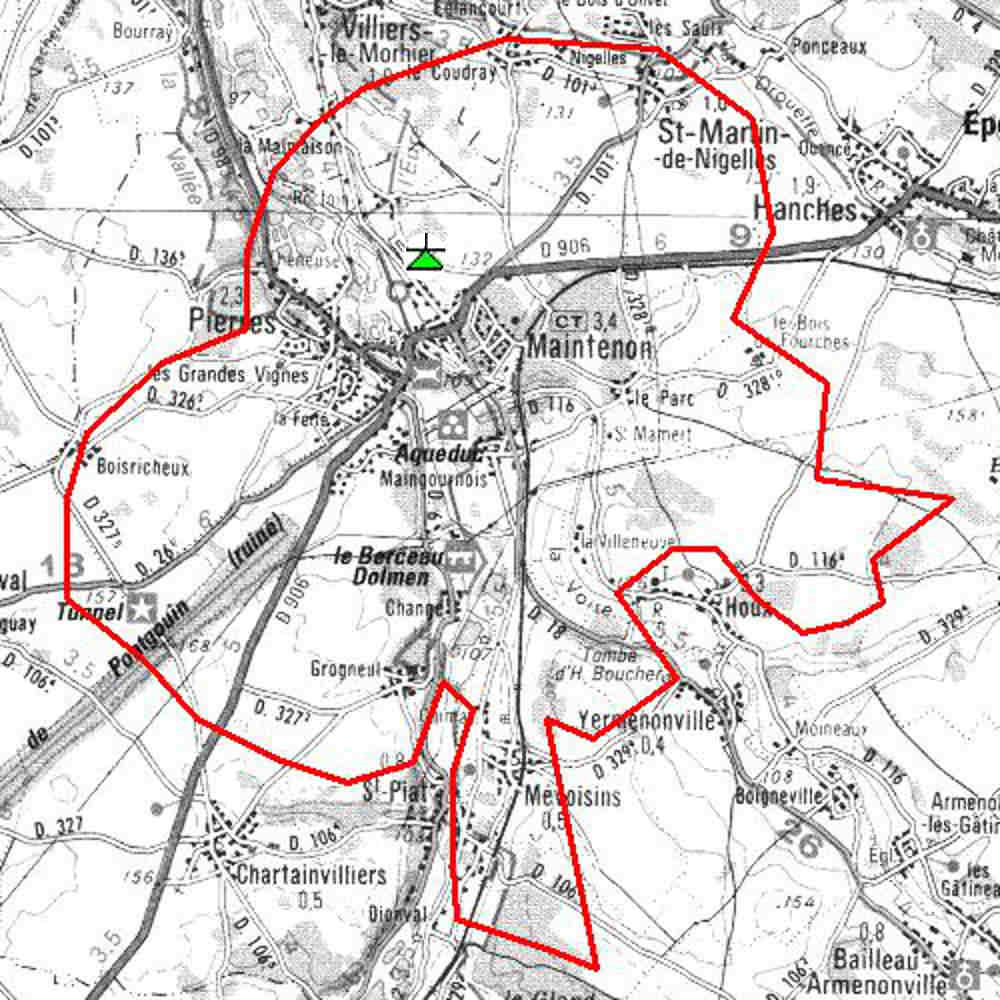

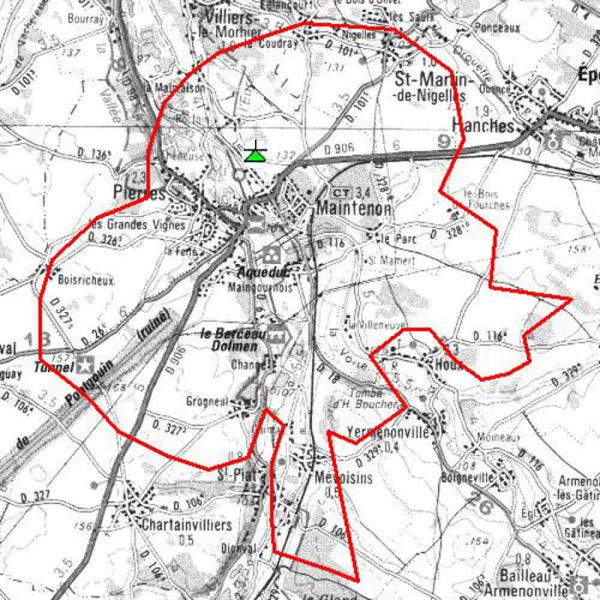

:arrow: Carte de couverture :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

NOGENT-LE-ROI - COULOMBS - LA SABLONNIÈRE

:arrow: Localisation du pylône TDF de la Sablonnière, sur la commune de Coulombs :

    Image photo de dam

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 21H 25W (TOWERCAST).
R4: 40H 20W (TOWERCAST).
R6: 44H 20W (TOWERCAST).
R1: 47H 20W (TDF).
R3: 49H 20W (TOWERCAST).
R7: 55H 25W (TOWERCAST).

MODIFICATIONS prévues le 14 mai 2019 (phase 12 des réaménagements BANDE 700) :
le multiplex R3 passera sur le canal 43 et le R7 sur le canal 31

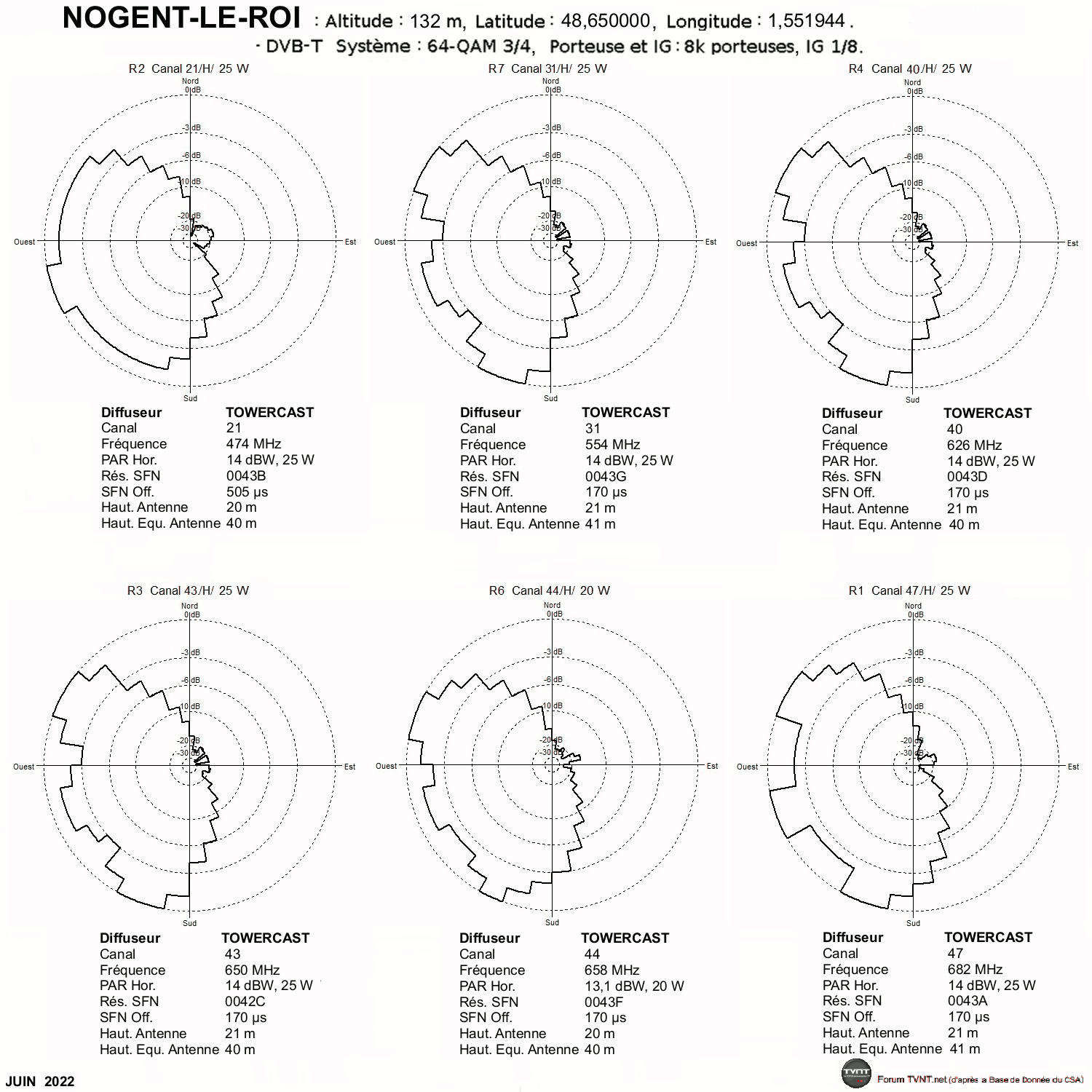

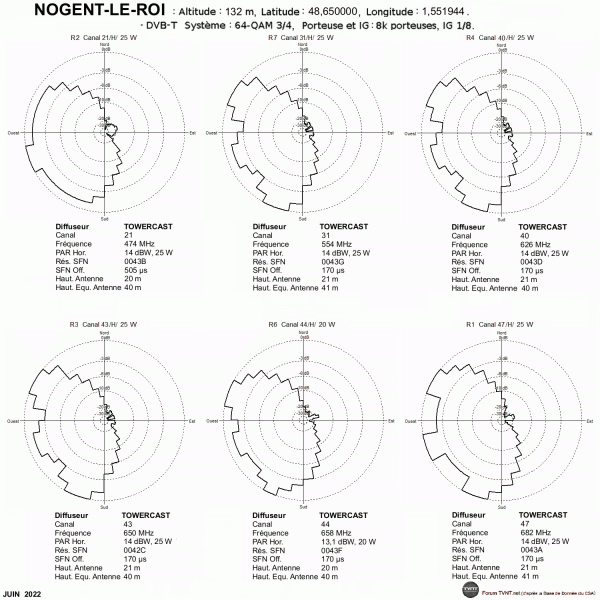

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

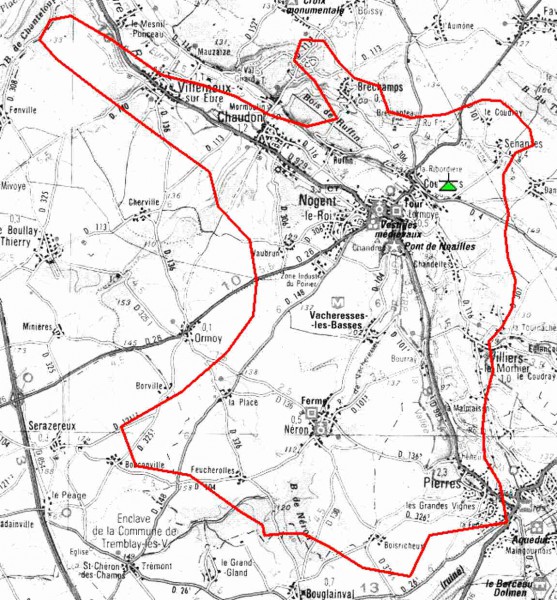

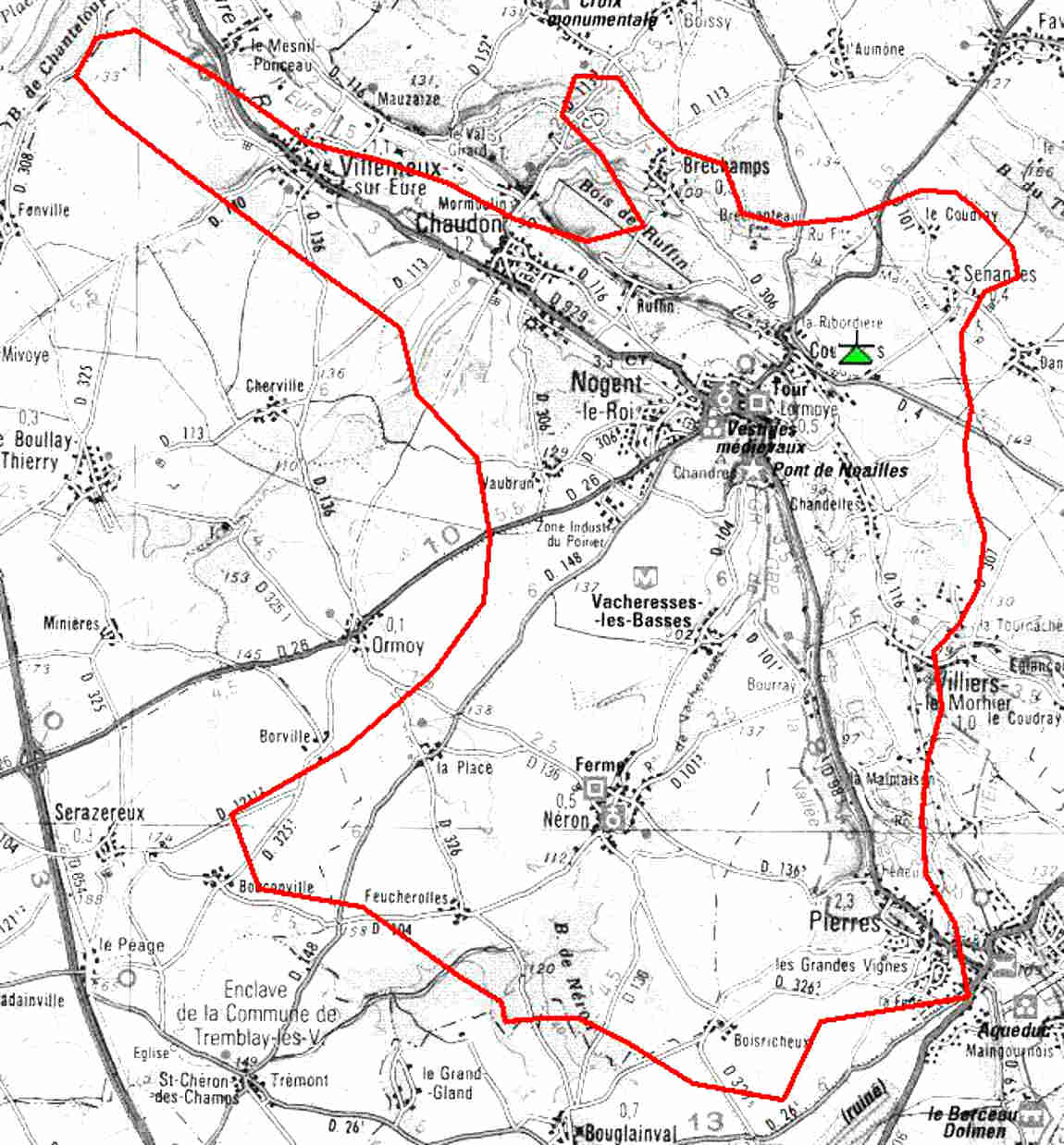

:arrow: Carte de couverture :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

NOGENT-LE-ROTROU - BUTTE DES LUGÉRES

:arrow: Localisation du pylône ITAS TIM des Lugères, commune de Nogent-le-Rotrou.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 21H 28W (ITAS TIM).
R4: 40H 28W (ITAS TIM).
R6: 44H 28W (ITAS TIM).
R1: 47H 28W (ITAS TIM).
R3: 49H 28W (ITAS TIM).
R7: 55H 28W (ITAS TIM).

MODIFICATIONS prévues le 14 mai 2019 (phase 12 des réaménagements BANDE 700) :
le multiplex R3 passera sur le canal 43 et le R7 sur le canal 31

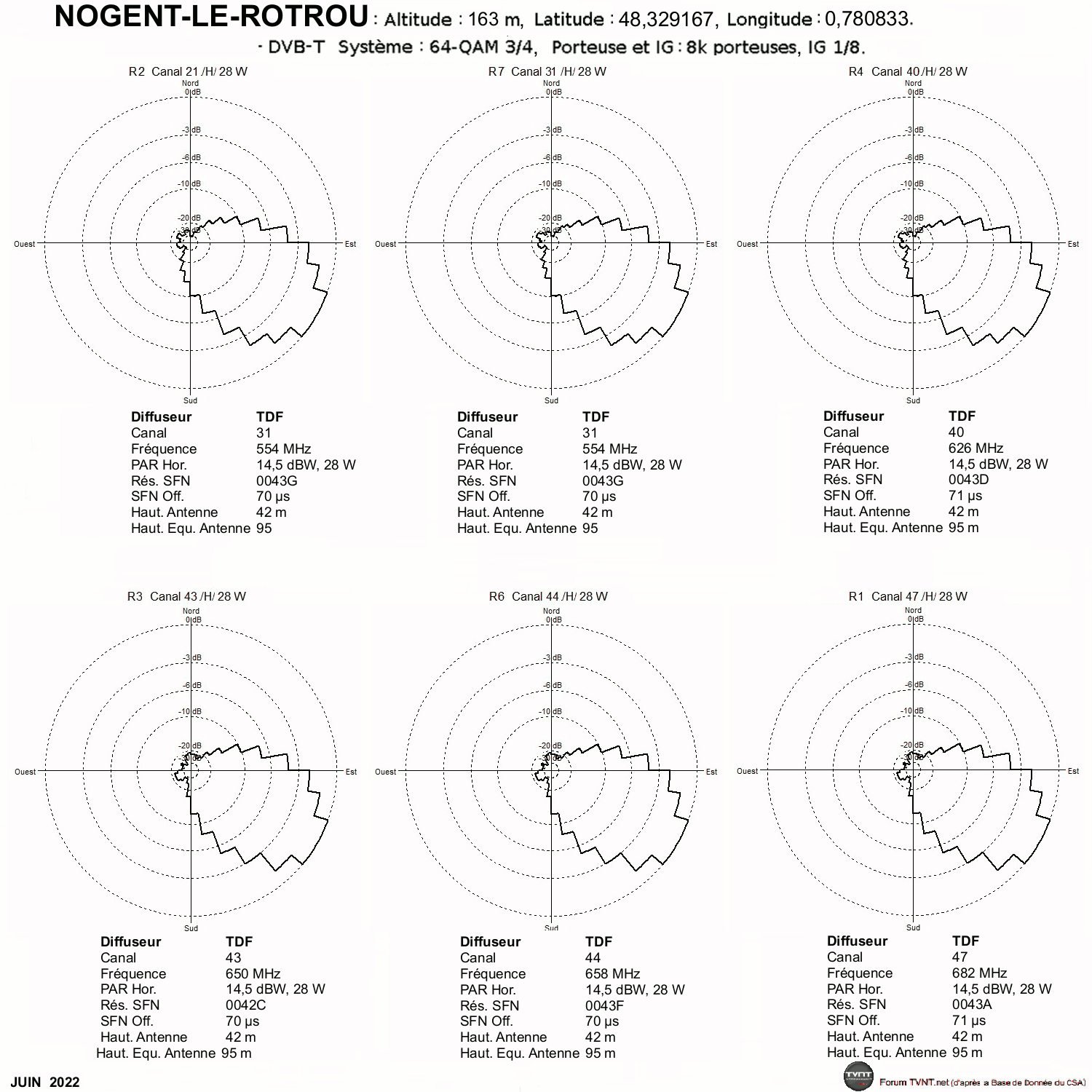

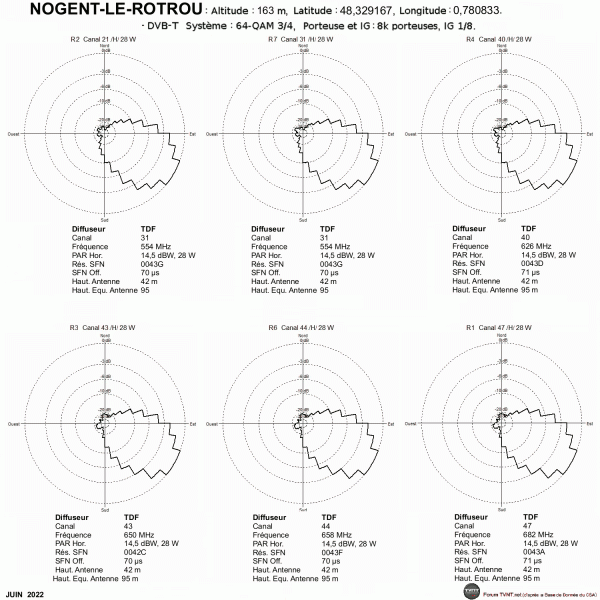

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
nogent -le-rotrou.gif

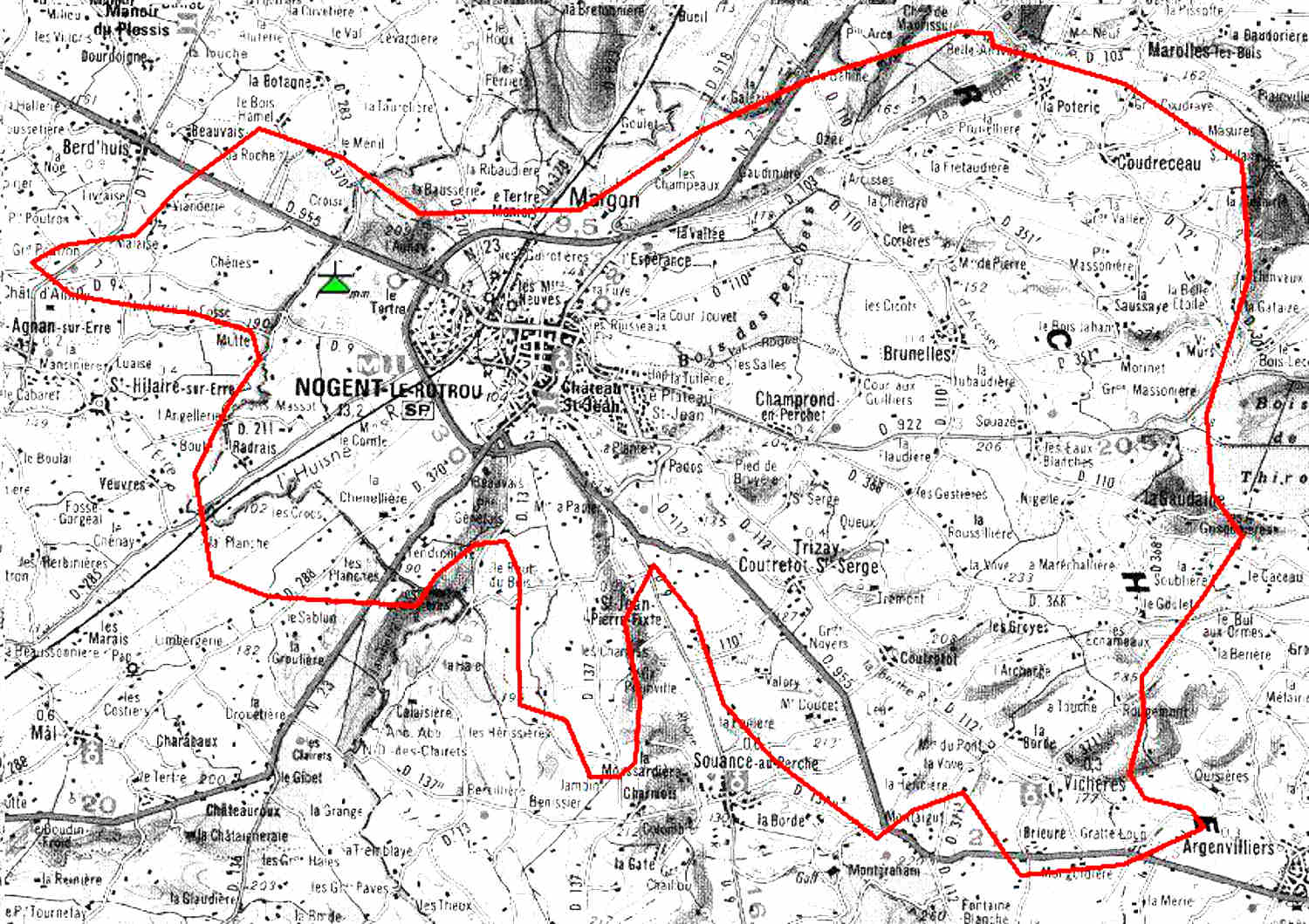

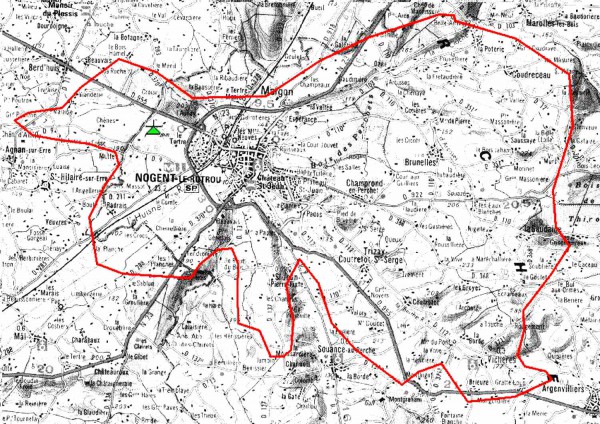

:arrow: Carte de couverture :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

VILLEMEUX-SUR-EURE - BOIS DE CHAUDON

:arrow: Localisation du pylône TDF du bois de Chaudon, commune de Villemeux-sur-Eure.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 21V 4W (TDF).
R4: 40V 4W (TDF).
R6: 44V 4W (TDF).
R1: 47V 4W (TDF).
R3: 49V 4W (TDF).
R7: 52V 4W (TDF).

MODIFICATIONS prévues le 14 mai 2019 (phase 12 des réaménagements BANDE 700) :
le multiplex R3 passera sur le canal 43 et le R7 sur le canal 31

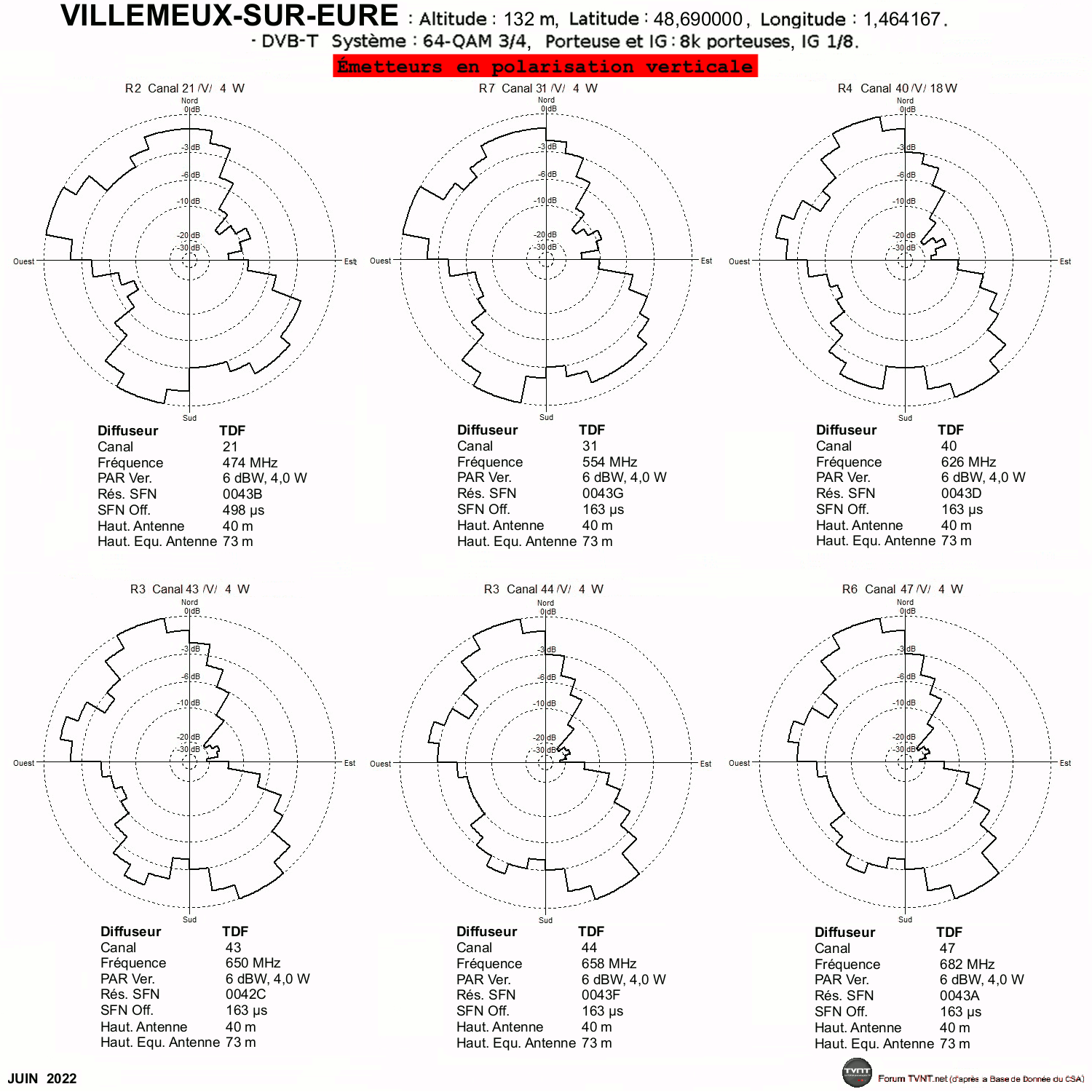

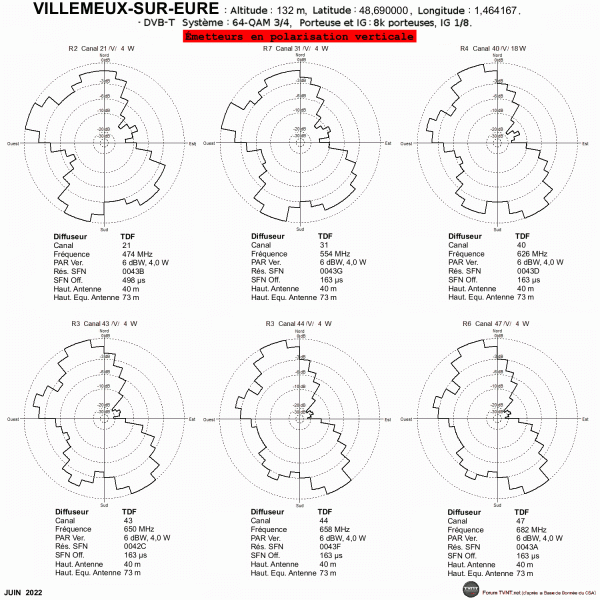

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

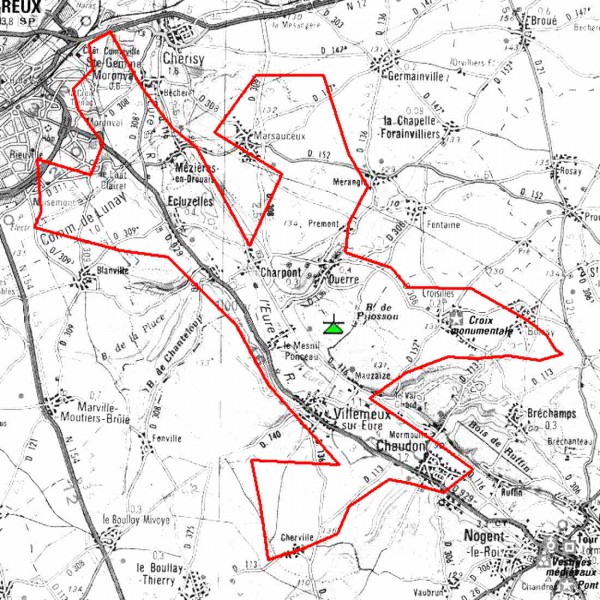

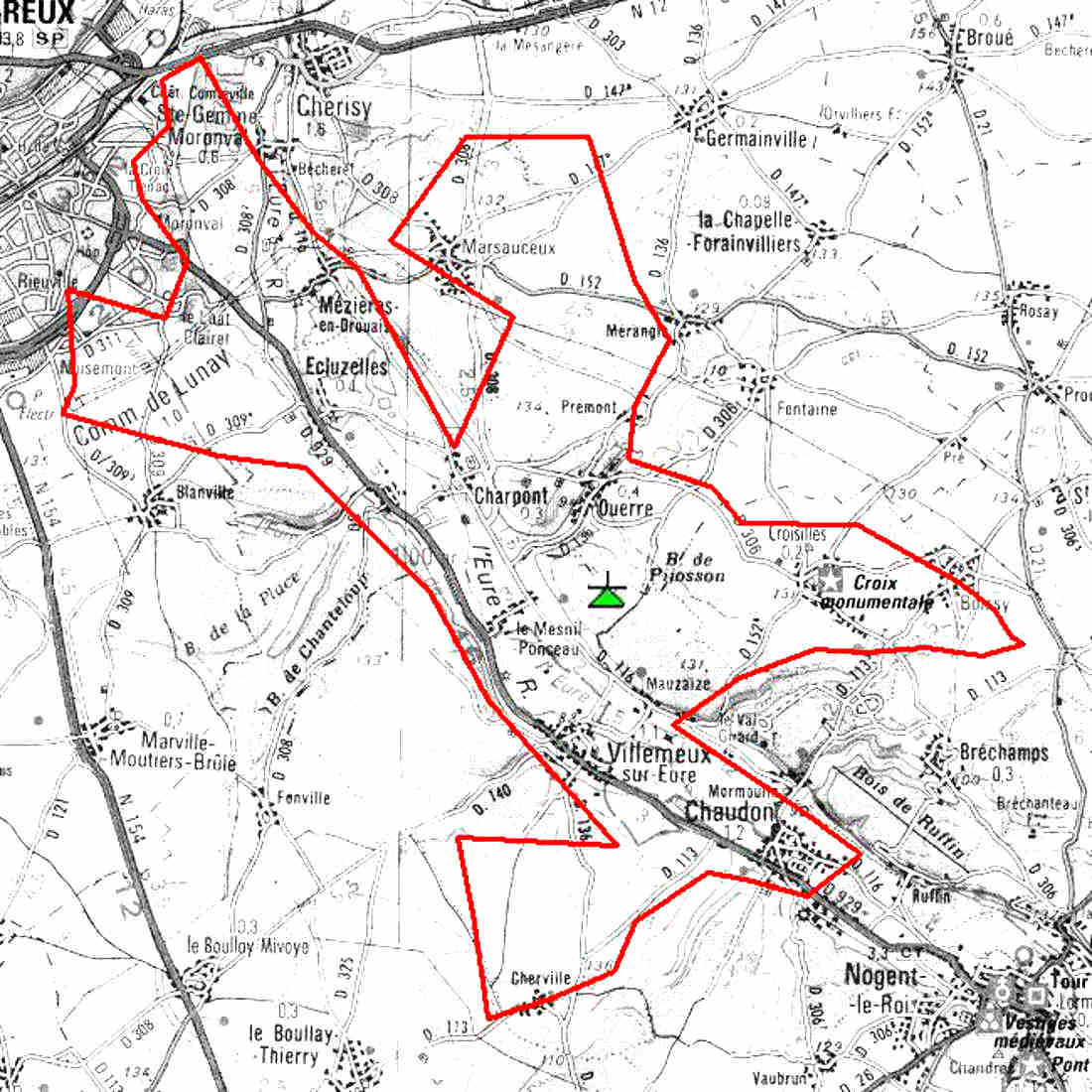

:arrow: Carte de couverture :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------
Source des détails des caractéristiques techniques et des cartes de couverture des émetteurs : http://www.csa.fr
Dernière édition par Emmebel le 05 Déc 2018 22:51, édité 70 fois.
Raison: Mise a jour.
Terrestre : TV Sony KDL-42W829B, enregistreur Panasonic DMR-BWT745EC, antenne Televés DAT45+MRD
IP : Freebox HD 02C
Satellite : Xsat CDTV410, parabole Visiosat Bi-Sat G4 (19.2°E/13°E/5°O)
Laurent
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 3557
Inscription: 28 Juin 2005 10:54
Localisation: [38] Allevard

emetteur de dreux

Messagepar leon999 » 17 Mar 2008 17:10

bonjour

l'emetteurs tnt de dreux plateau des bates prévus en mars et reportés en juin
brezolles 28

34 km de montlandon 10 kw

thomson dti 1001
leon999
Petit ver
Petit ver

Messages: 18
Inscription: 03 Juin 2006 12:40
Localisation: brezolles

Messagepar yoyo28c » 17 Mar 2008 19:17

merci leon :wink:
est ce qu'il sera possible de recevoir cet emetteur sur chaudon :?:
yoyo28c
Coccinelle
Coccinelle

Messages: 179
Inscription: 29 Oct 2006 21:21
Localisation: eure et loir

Messagepar leon999 » 17 Mar 2008 19:22

salut yoyo28c


trés bas chaudon

a tester

a++

leon
brezolles 28

34 km de montlandon 10 kw

thomson dti 1001
leon999
Petit ver
Petit ver

Messages: 18
Inscription: 03 Juin 2006 12:40
Localisation: brezolles

Messagepar yoyo28c » 17 Mar 2008 19:28

je vais attendre alors pour testé ça
as tu des nouvelles pour le reémetteur de nogent le roi
yoyo28c
Coccinelle
Coccinelle

Messages: 179
Inscription: 29 Oct 2006 21:21
Localisation: eure et loir

Messagepar leon999 » 17 Mar 2008 19:34

quand j'ai des nouvelles je te le dit


a++

leon
brezolles 28

34 km de montlandon 10 kw

thomson dti 1001
leon999
Petit ver
Petit ver

Messages: 18
Inscription: 03 Juin 2006 12:40
Localisation: brezolles

photo de émetteur de dreux

Messagepar leon999 » 23 Mar 2008 12:10

brezolles 28

34 km de montlandon 10 kw

thomson dti 1001
leon999
Petit ver
Petit ver

Messages: 18
Inscription: 03 Juin 2006 12:40
Localisation: brezolles

Messagepar titirock » 24 Mar 2008 00:25

Bonjour,

Quelqu'un a t'il eu des problèmes avec le multiplexe R3 (Canal n°49; Canal+) sur l'emetteur de Chartres Montlandon ces 15 derniers jours? Je ne recevais plus le mutliplexe depuis début mars, mais c'est réapparu il y a 10 mn environ.
titirock

Messages: 3
Inscription: 21 Mar 2008 20:03
Localisation: Auneau - Eure et Loir - Centre

Messagepar Tili » 01 Avr 2008 18:41

Plus de réception depuis quelque jours pour les chaines du groupe France Télévision.

France 2, 3, 4 ne sont même plus détectées :/

D'autres ont ils ce problème?
Tili


Messagepar Crz28 » 05 Avr 2008 14:26

Des infos sur la TNT à Dreux !!!


(Désolé pour la qualité du scan)
Crz28
