42 - Loire [Lyon - Mont Pilat, St-Étienne]

Messagepar Laurent » 07 Nov 2007 19:30

Liste des émetteurs du département de la Loire :

:arrow: Émetteurs Principaux :
- Lyon - Mont Pilat.
- Saint-Étienne - Croix de Guizay.

:arrow: Émetteurs Locaux :
- Belmont-de-la-Loire - Montaigut.
- Boën - Ouest - Rotagnon.
- Bourg-Argental 1 - Tête Noire.
- Charlieu - Montrochet.
- Firminy 1 - Le Dorier.
- Firminy 2 - Nord - Le Crassier.
- La Fouillouse - La Berthonnière.
- Le Chambon-Feugerolles 1 - Angelin.
- Marlhes - Mont Chaussitre.
- Noirétable - Saint-Jean-la-Vêtre.
- Régny - Le Bois Dieu.
- Rive-de-Gier 1 - Montjoint.

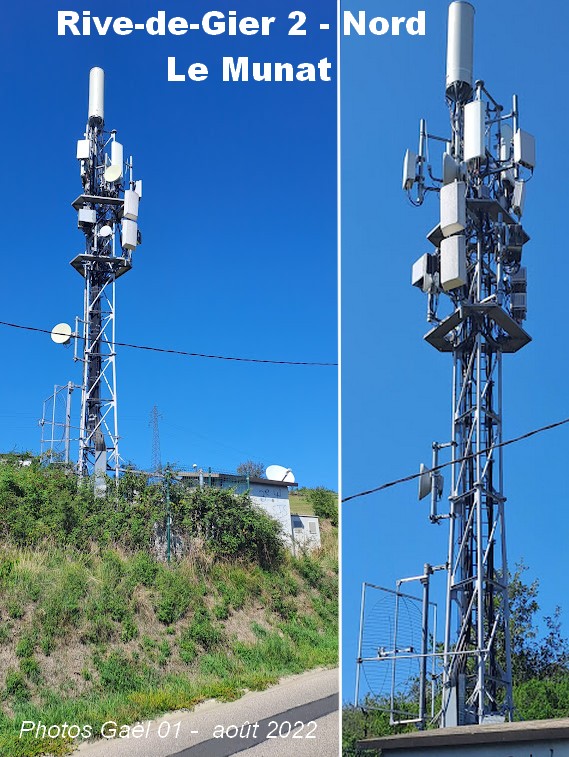

- Rive-de-Gier 2 - Nord- Le Munat.
- Roanne 1 - Saint-Alban-les-Eaux.

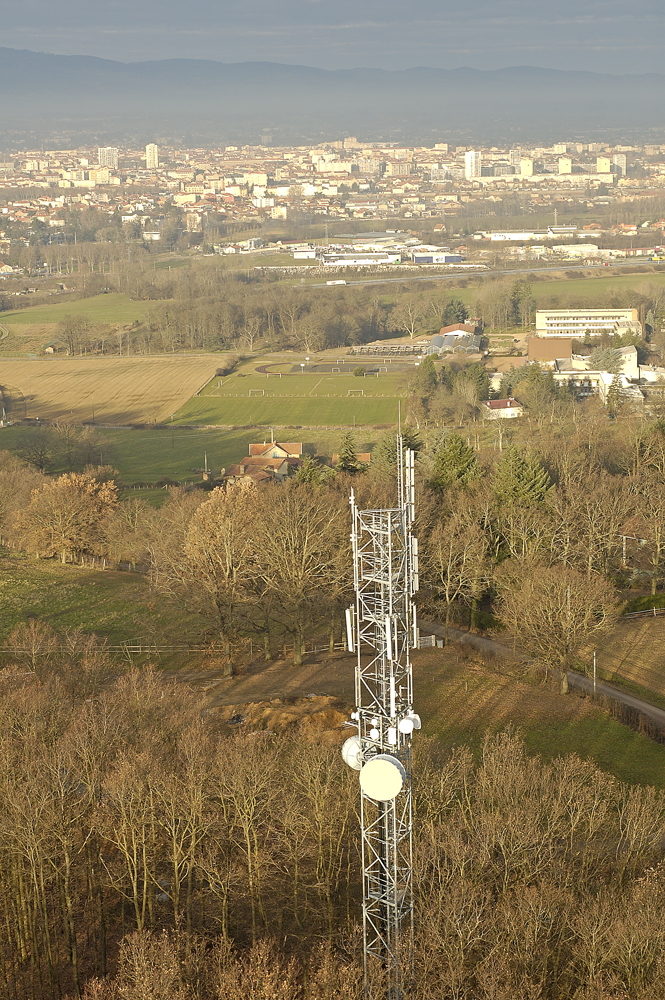

- Roanne 2 - Perreux.

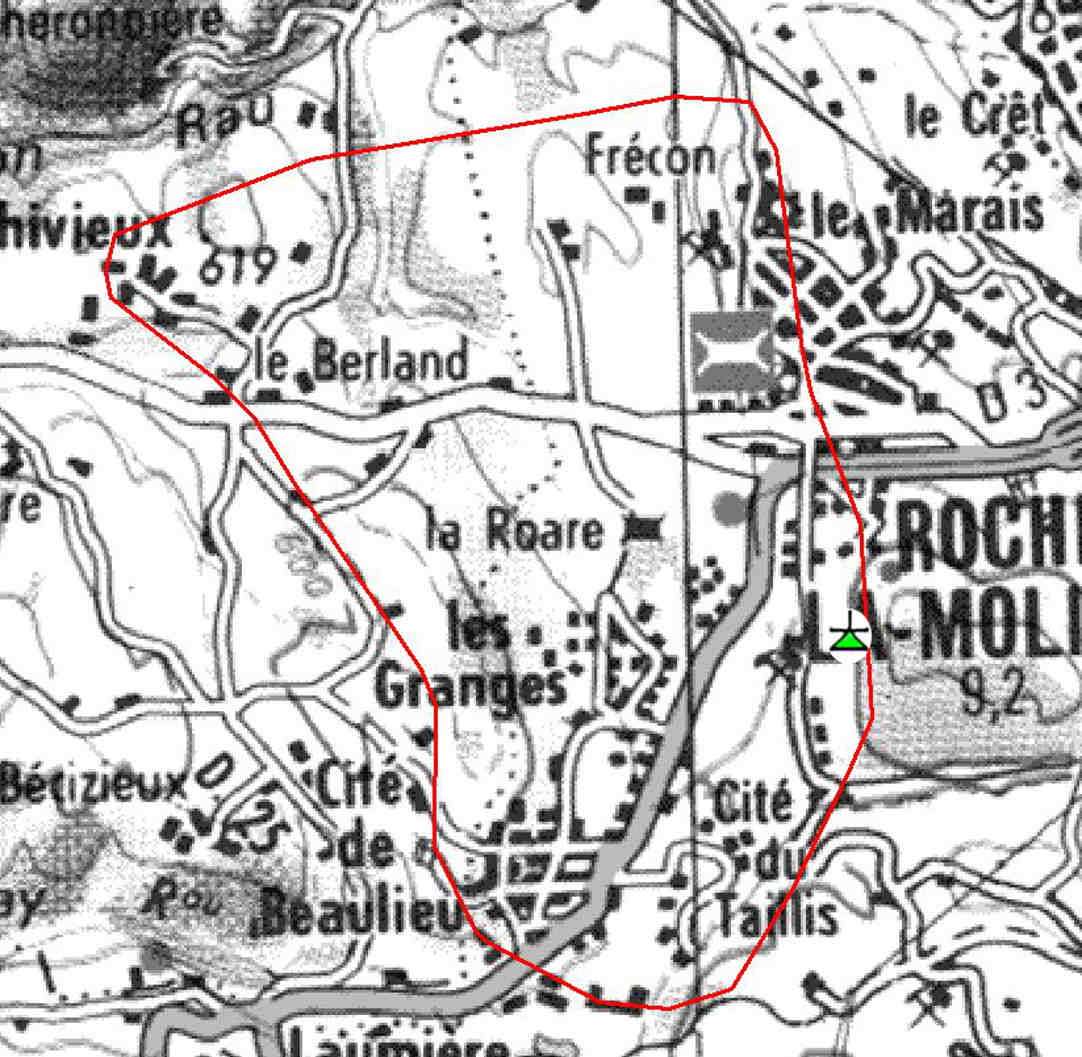

- Roche-la-Molière - La Piotère.
- Sail-sous-Couzan 1 - Saint-Sixte.

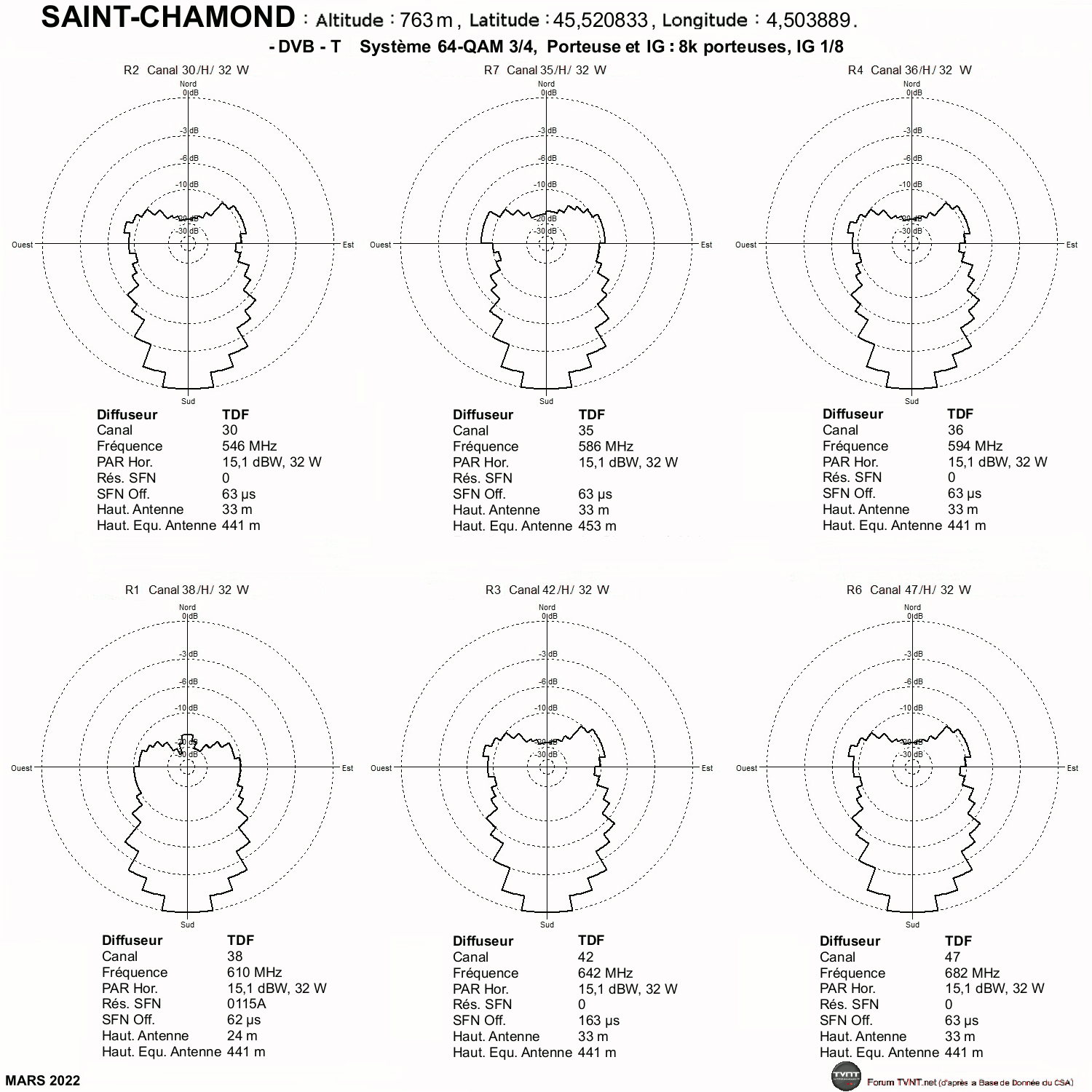

- Saint-Chamond - La Croix Blanche.
- Saint-Denis-sur-Coise - Charbonnière.
- Saint-Étienne 2 - Le Paradis.
- Saint-Étienne 3 - Centre - Rue Émile Deschanel.
- Saint-Étienne 4 - Ouest - Les Rochettes.

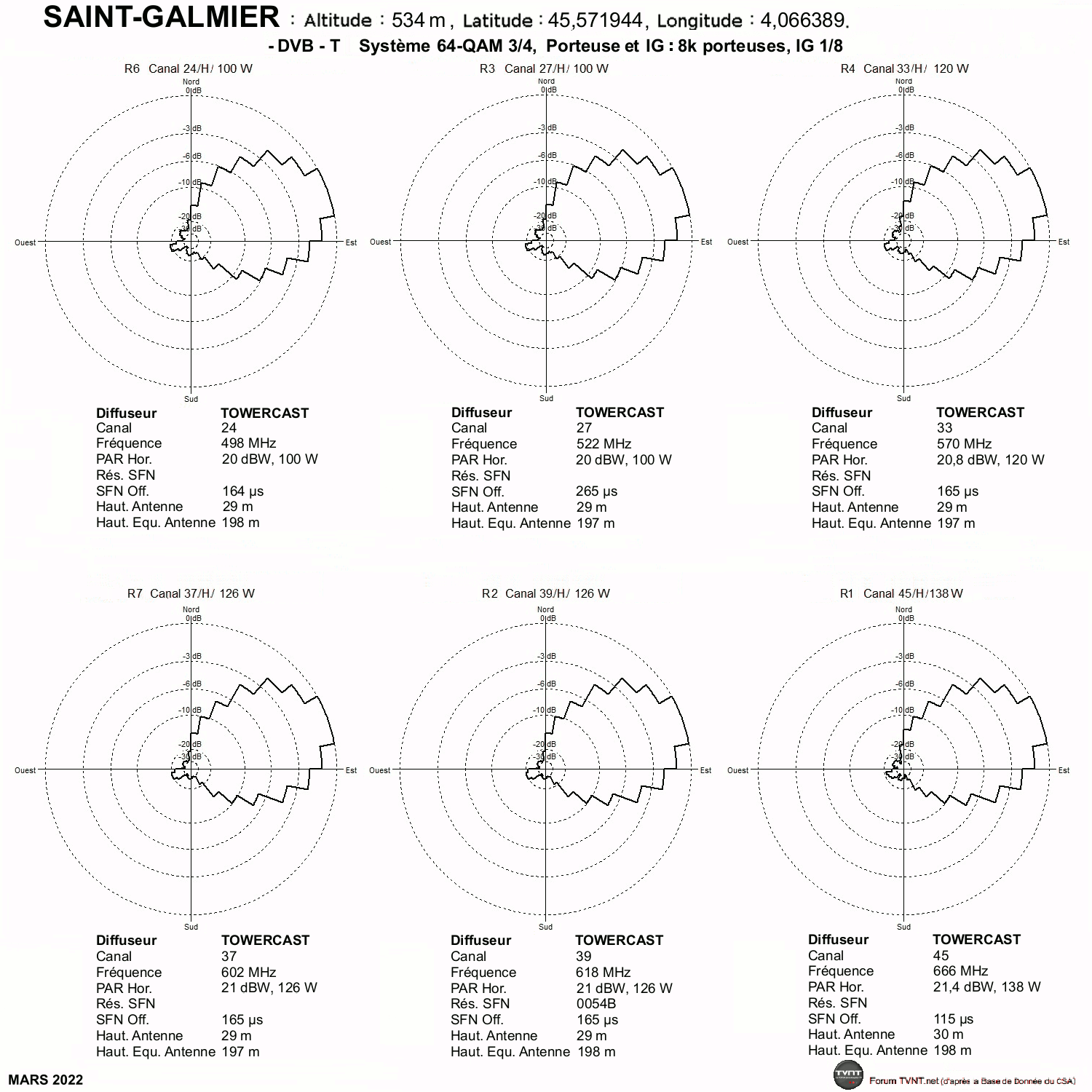

- Saint-Galmier - Les Luchères.

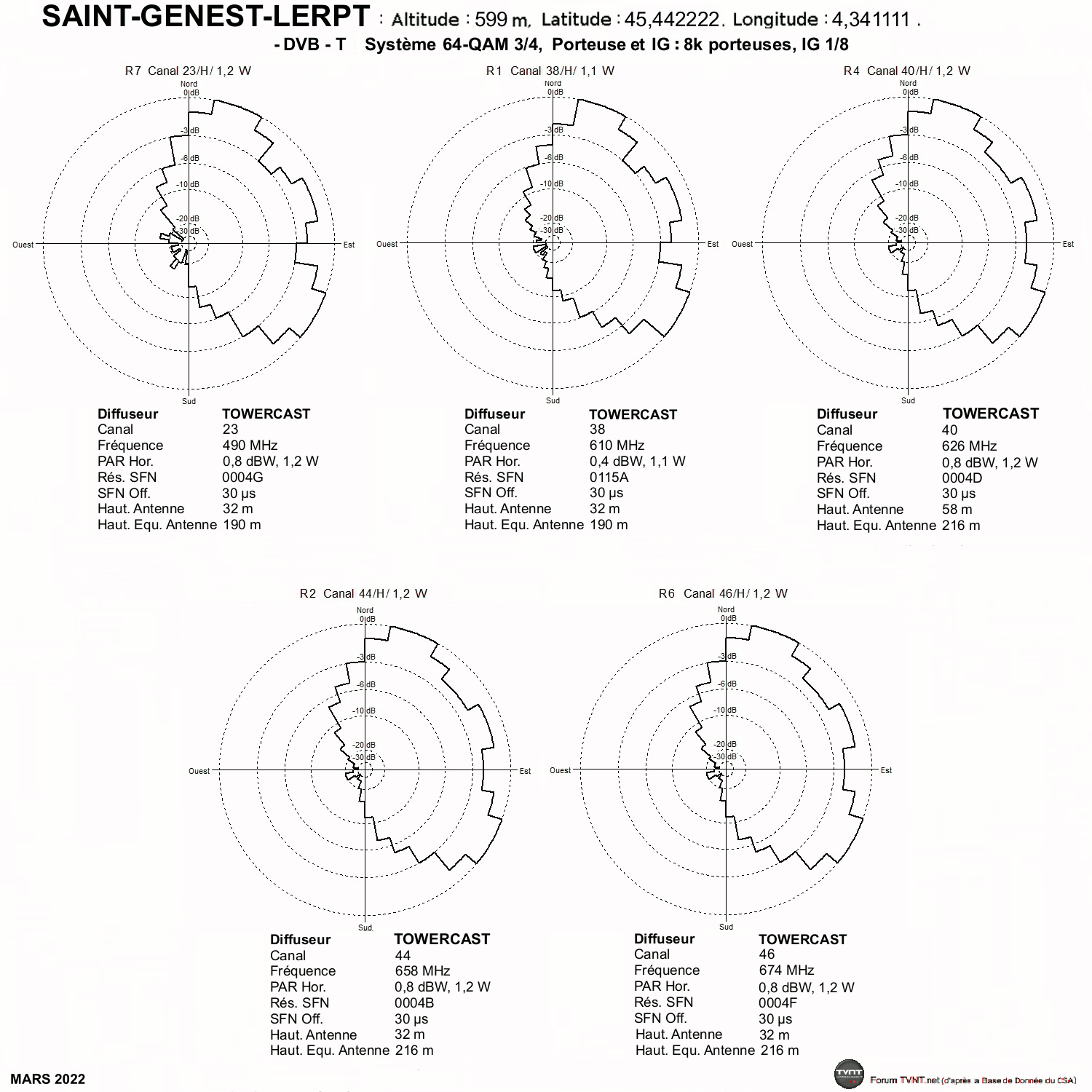

- Saint-Genest-Lerpt - Château d'Eau.

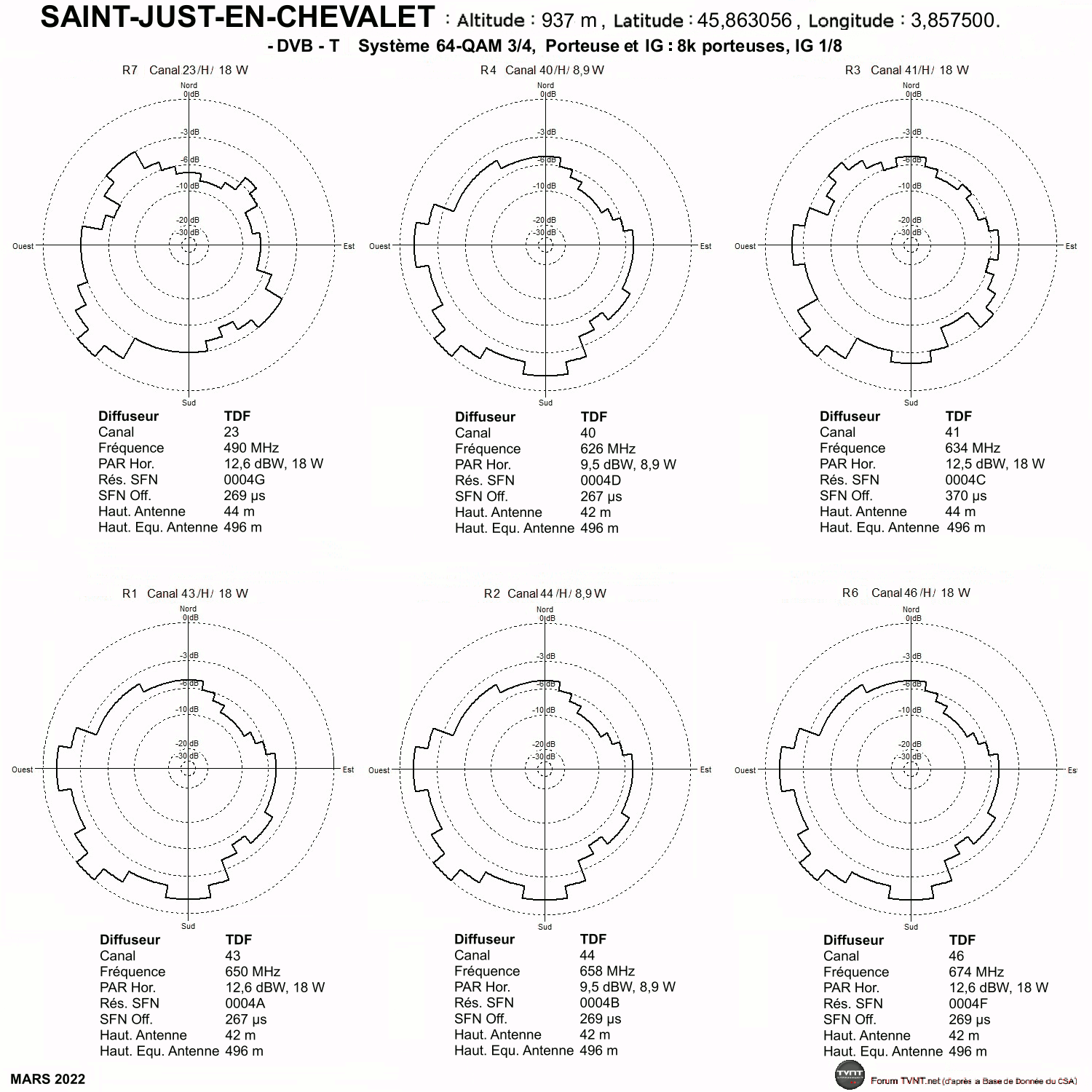

- Saint-Just-en-Chevalet - Champoly - Bois d'Urfé.
- Saint-Just-Saint-Rambert - Le Bruyat.
- Villars - Montventoz.

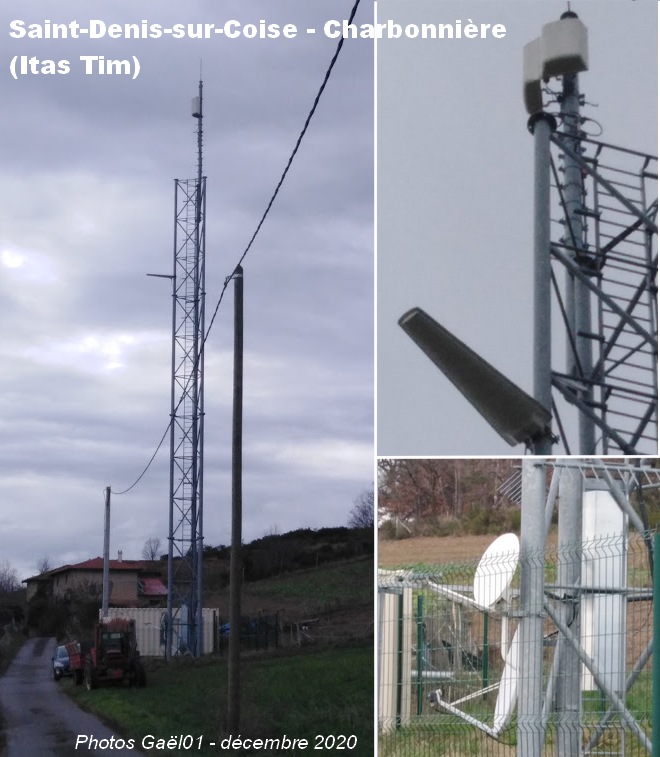

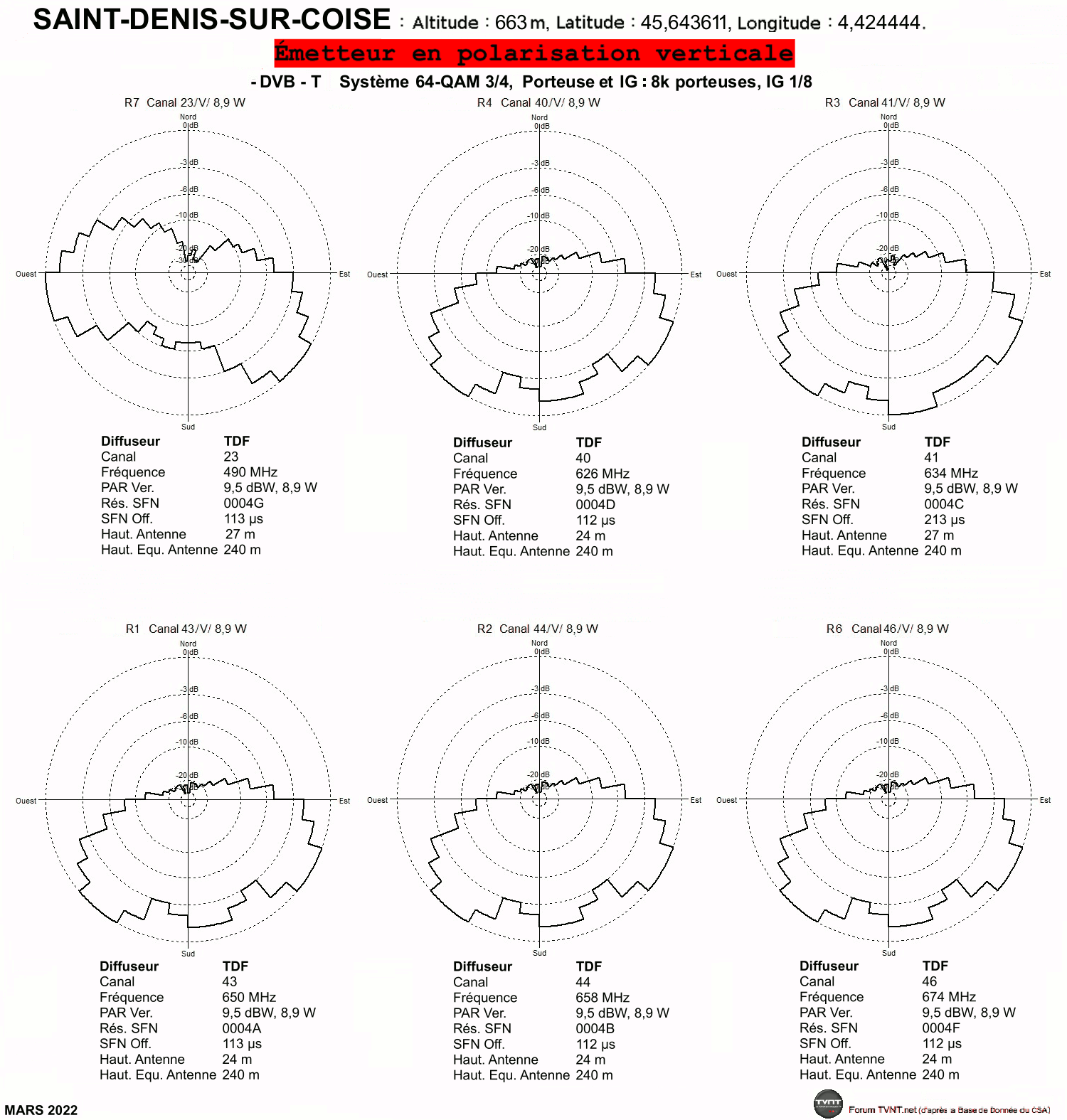

:arrow: L'émetteur de SAINT-DENIS-SUR-COIZE - CHARBONNIÈRE bien que situé sur la commune de Pomeys dans le département du Rhône, dessert principalement l'agglomération de Saint-Denis-sur-Coize (42) , il est donc décrit ici dans le topic des émetteurs de la Loire.

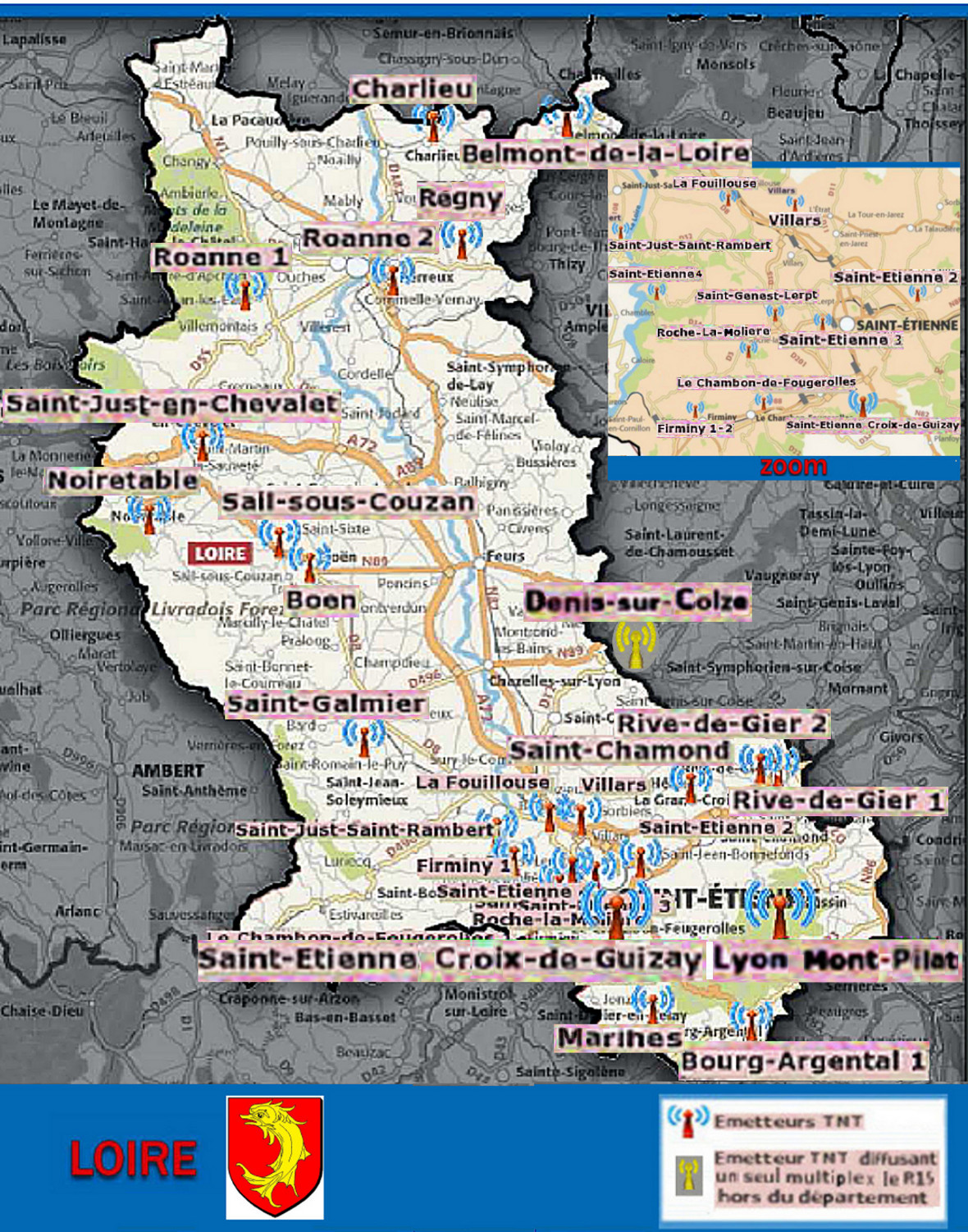

Positionnement des émetteurs du département de la Loire :

Cliquez sur la carte pour l'agrandir


:arrow: Carte interactive des émetteurs TNT et FM de la Loire réalisée par Gaël01
https://drive.google.com/open?id=1UY7MkvmKSJ5CatPUjcgUnkWjXYFDrq4_&usp=sharing

Liste des anciens topics :
:arrow: Emetteur de Lyon - Mont Pilat
:arrow: Emetteur de St Etienne - Croix du Guizay
:arrow: Emetteur de Roanne Agglomération


Couverture des émetteurs TNT :
Pour identifier de quel émetteur vous dépendez, recherchez votre commune par l'intermédiaire des outils disponibles sur les sites du CSA (ARCOM) ou de TDF :
:arrow: Ma Couverture TNT (CSA)
:arrow: MaTNT (Test de couverture TDF)



COMPOSITION DES MULTIPLEX NATIONAUX


:arrow: La composition du multiplex local (R1) est donnée ci-dessous, avec la description de chaque émetteur.

-------------------------------------------------------------------------------------

LYON - MONT PILAT

Émetteur principal.

:arrow: Localisation du pylône TDF du Crêt de l'Oeillon, sur la commune de Doizieux :

D'autres photos de l'ami "Crevette" sont disponibles: 1 2 3 4 5
D'autres photos sont disponibles: ici

:arrow: Page Wikipedia consacrée à ce site
ATTENTION les données techniques de l'émetteur ne sont pas nécessairement à jour dans la page Wikipédia.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 126kW (TDF).
R4: 40H 126kW (TDF).
R3: 41H 126kW (TDF).
R1: 43H 126kW (TDF).
R2: 44H 126kW (TDF).
R6: 46H 126kW (TDF).

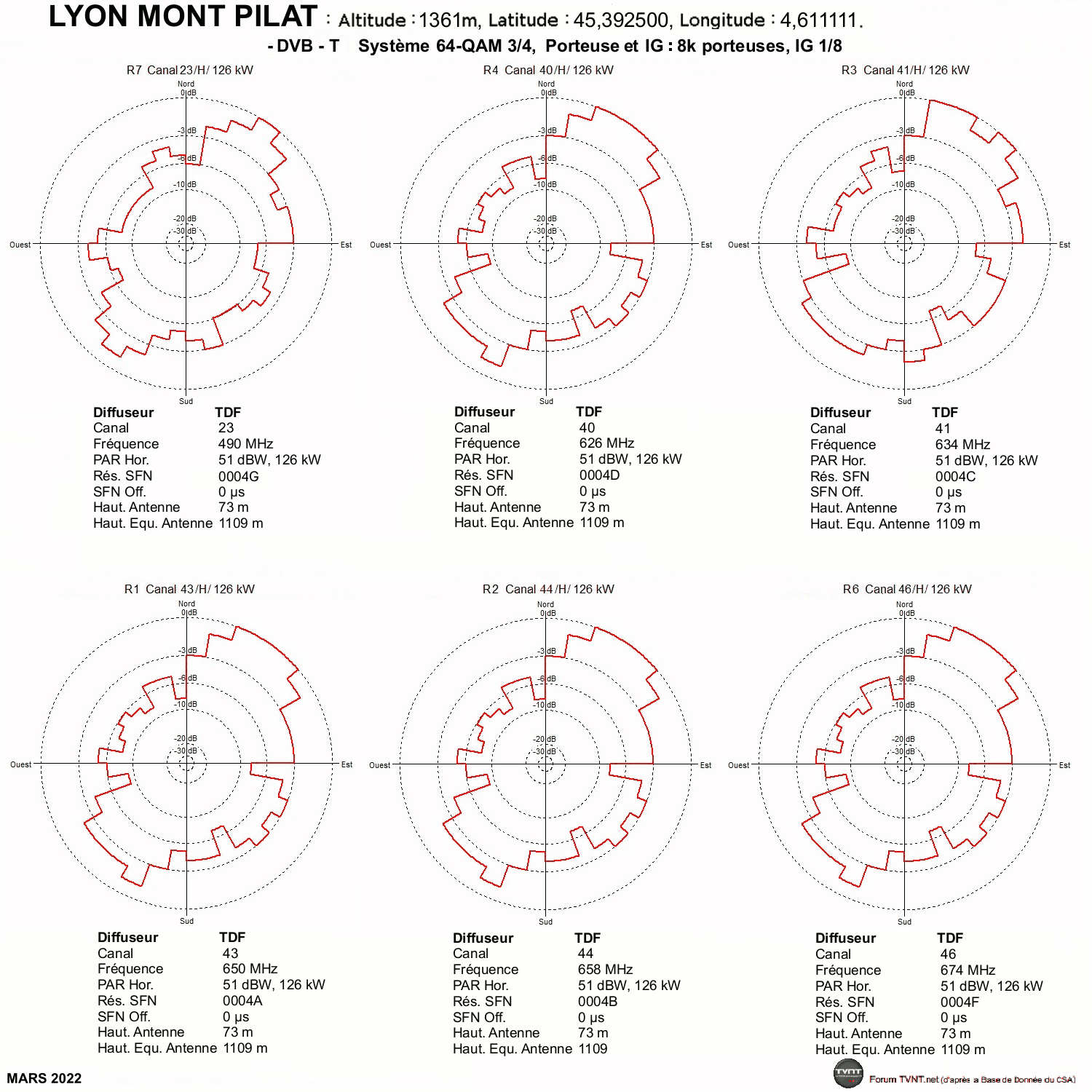

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
MONT PILAT.gif

-------------------------------------------------------------------------------------

SAINT-ÉTIENNE - CROIX DE GUIZAY

Émetteur principal.

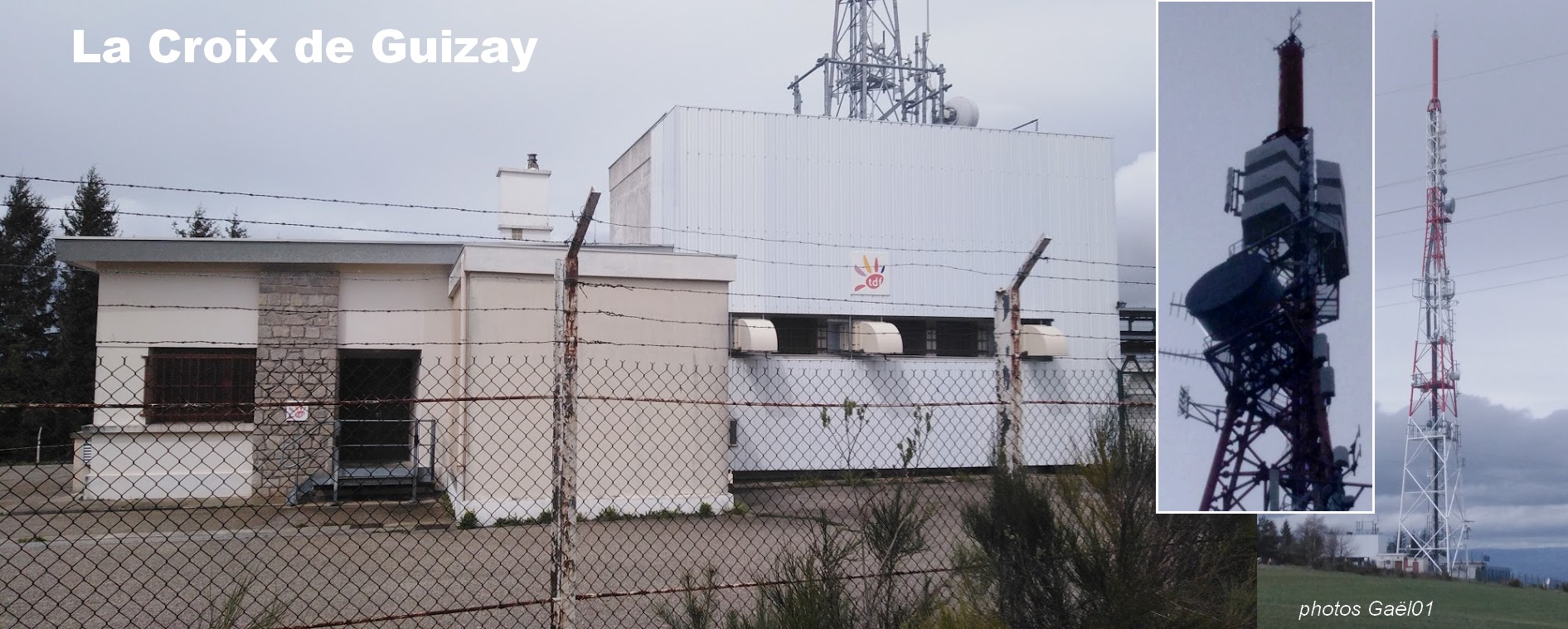

:arrow: Localisation du pylône TDF de La Croix du Guizay, sur la commune de Planfoy :

D'autres photos de l'ami "Crevette" sont disponibles: 1 2 3 4 5
D'autres photos sont disponibles: ici

42 St-Etienne - Croix de Guizay.jpg

cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Page Wikipedia consacrée à ce site
ATTENTION les données techniques de l'émetteur ne sont pas nécessairement à jour dans la page Wikipédia.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 1kW (TOWERCAST).
R9: 36H 1kW (TDF).
R1: 38H 1kW (TOWERCAST).
R4: 40H 1kW (TOWERCAST).
R3: 41H 1kW (TDF).
R2: 44H 830W (TDF).
R6: 46H 1kW (TOWERCAST).

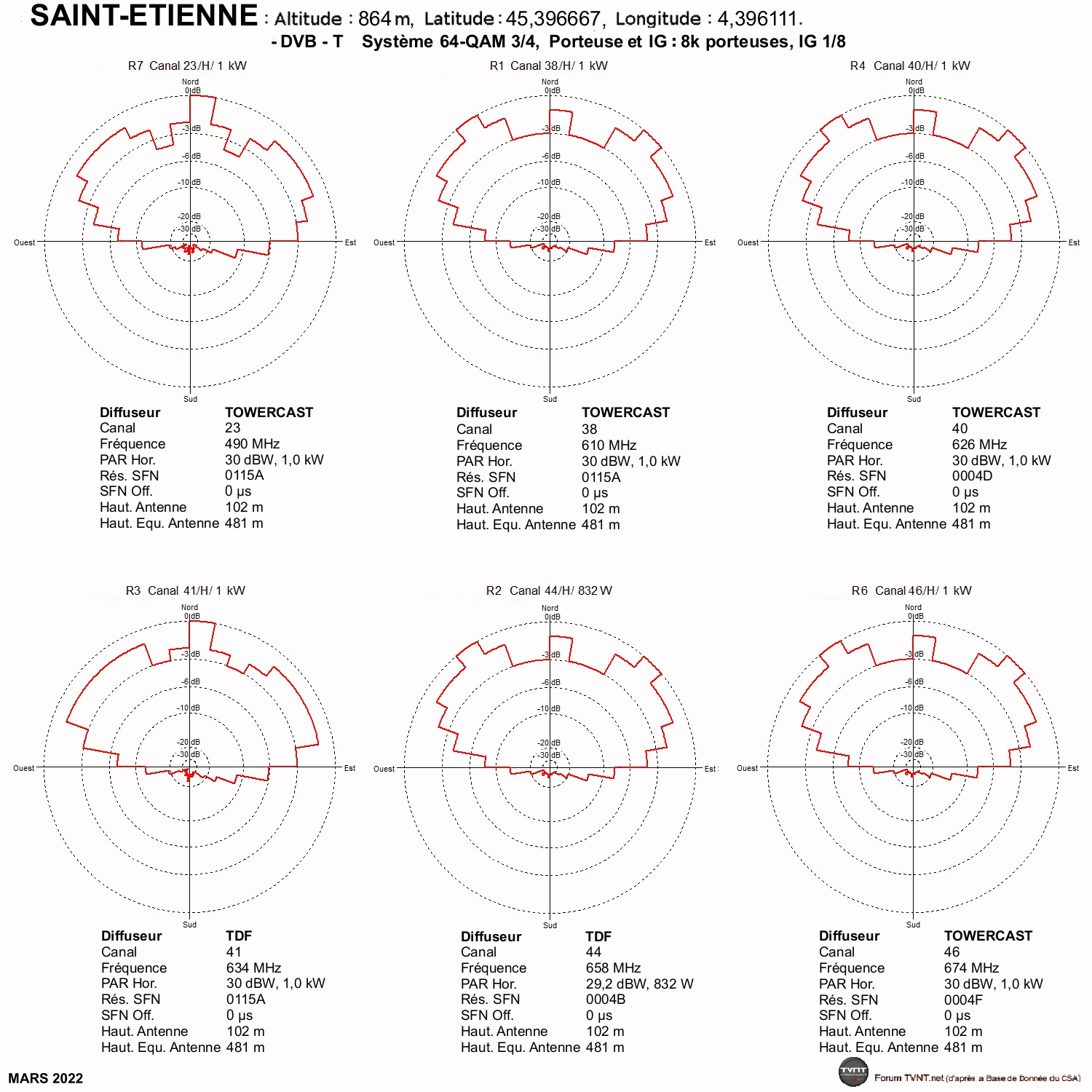

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
ST ETIENNE1.gif

-------------------------------------------------------------------------------------

BELMONT-DE-LA-LOIRE - MONTAIGUT

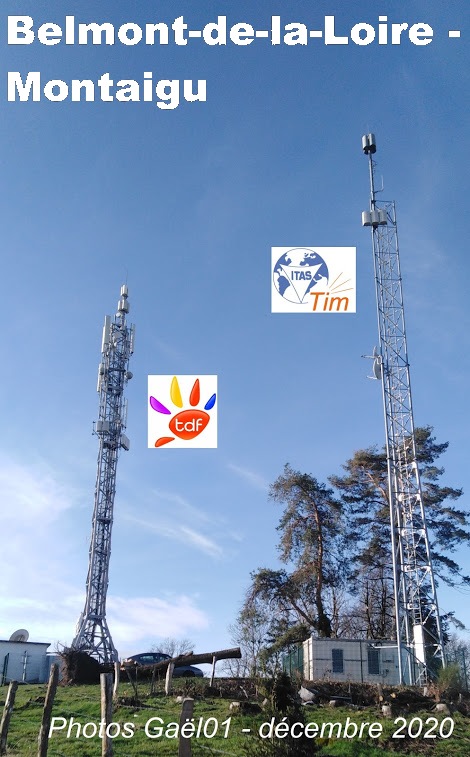

Il y a 2 pylônes pour la TNT sur le site de Montaigut, commune de Belmont-de-la-Loire :

42 Belmont-de-la-Loire - Montaigu vue d'ensemble.jpg

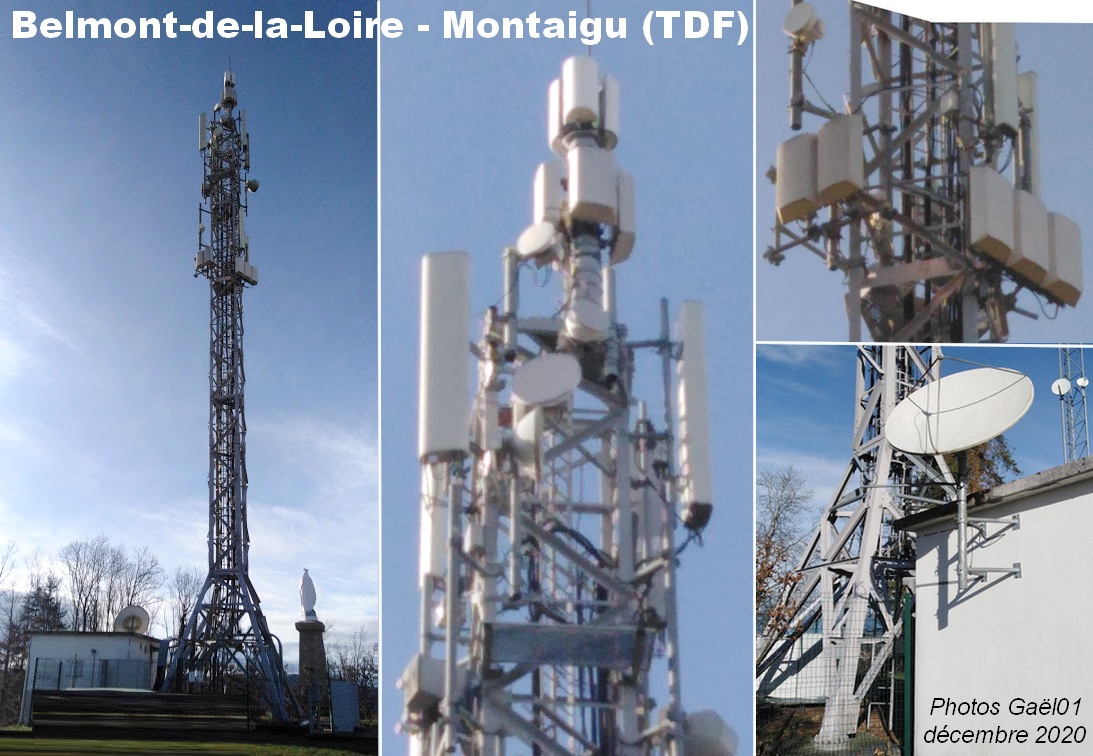

Le pylône TDF n'est plus utilisé pour diffuser la TNT :

42 Belmont-de-la-Loire - Montaigu (TDF).jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

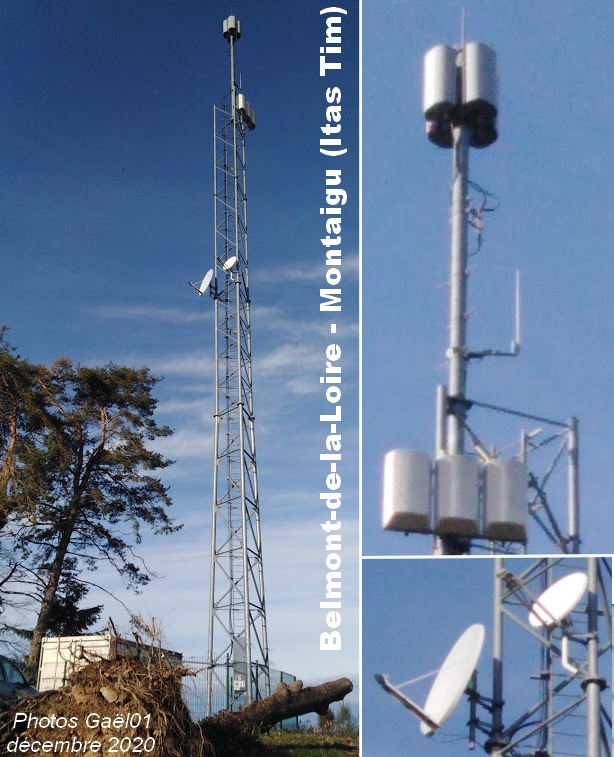

:arrow: Localisation du pylône TDF ex ITAS-TIM, diffuse tous les multiplex TNT.

42 Belmont-de-la-Loire - Montaigu (Itas Tim).jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R6: 28H 2W (TDF).
R7: 29H 2W (TDF).
R4: 33H 2W (TDF).
R1: 34H 2W (TDF).
R2: 47H 2W (TDF).

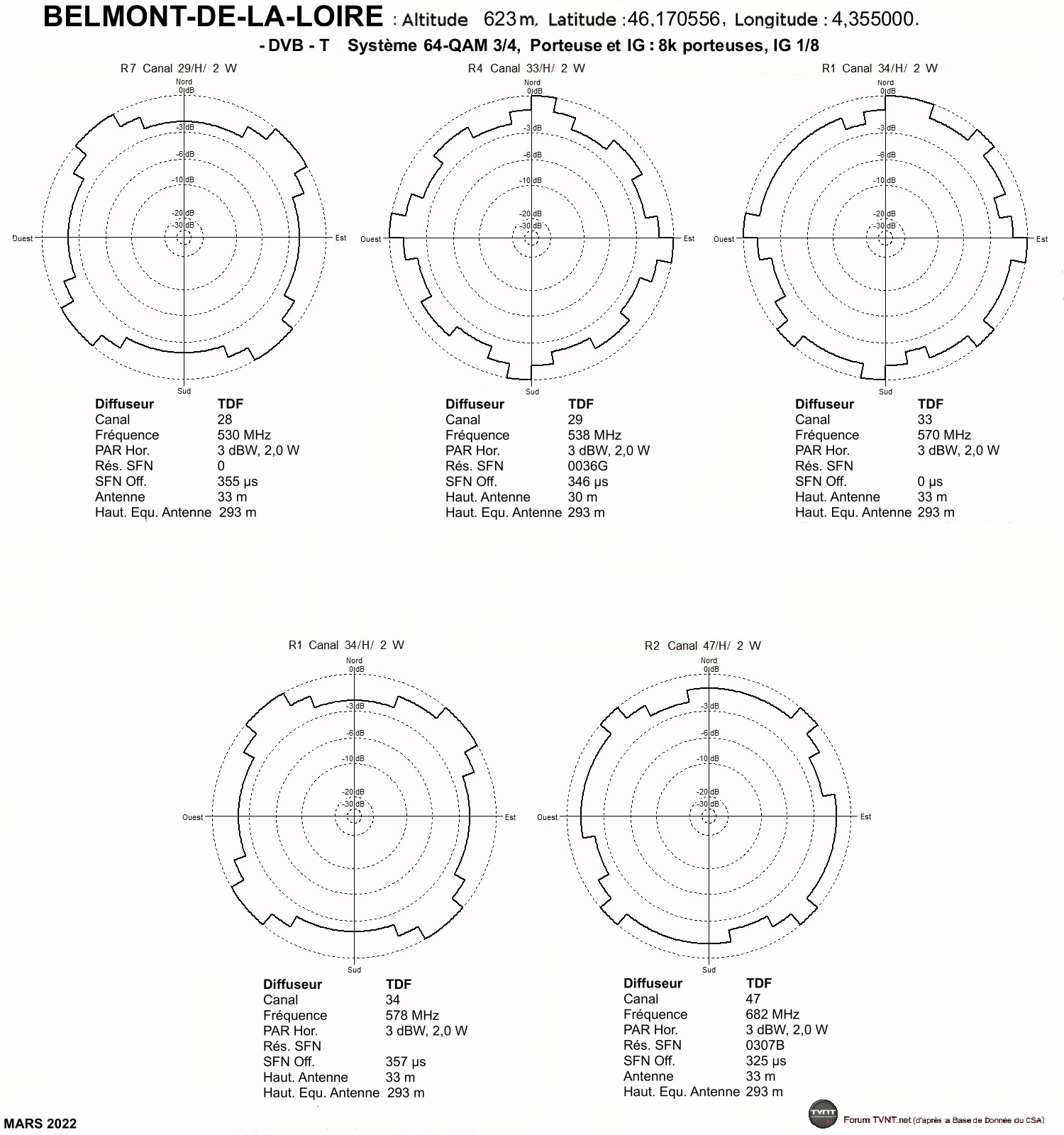

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

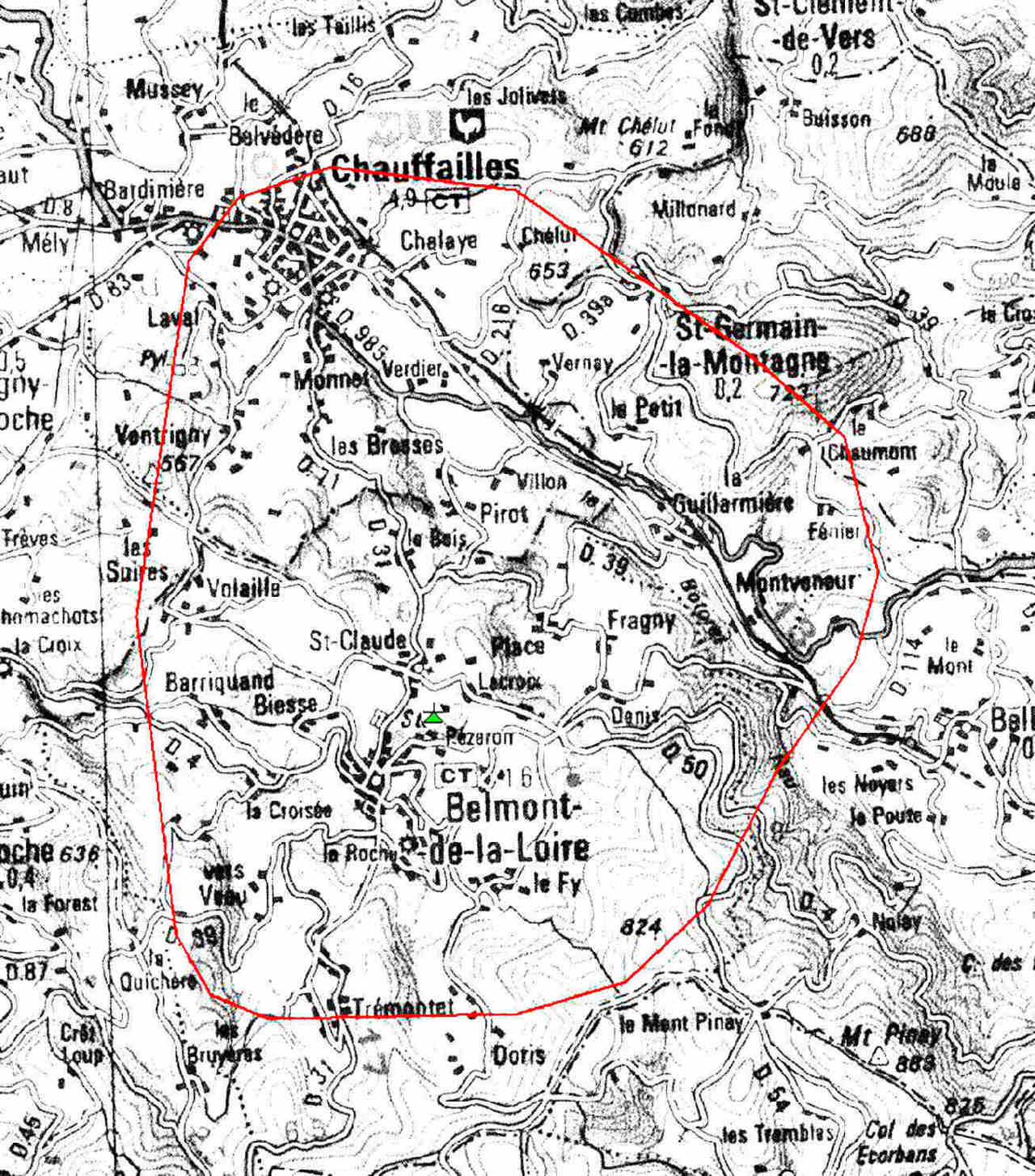

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Belmont de la Loire.JPG


-------------------------------------------------------------------------------------

BOËN - OUEST- ROTAGNON

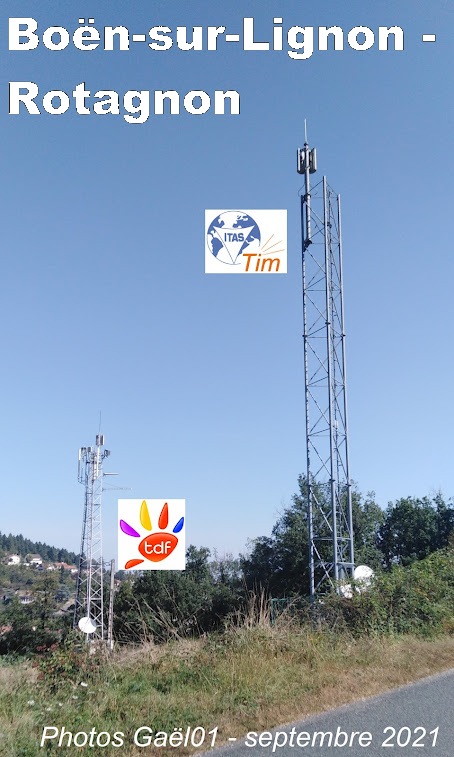

Il y a 2 pylônes pour la TNT sur le site de Rotagnon, commune de Boën :

42 Boën - Ouest - Rotagnon TDF+ITAS.jpg

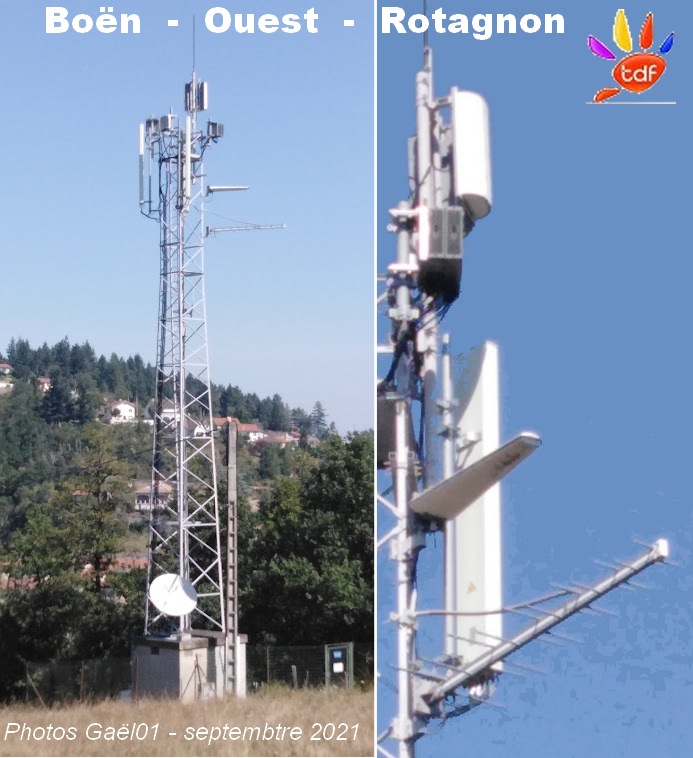

:arrow: Localisation du pylône TDF qui diffuse tous les multiplex.

42 Boën - Ouest - Rotagnon TDF.jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

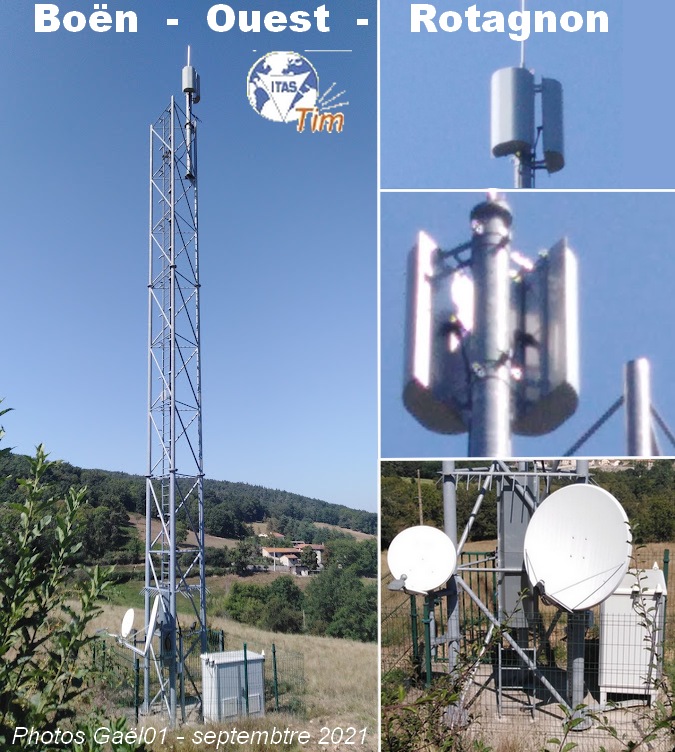

Le pylône ITAS TIM n'est plus utilisé pour diffuser la TNT :

42 Boën - Ouest - Rotagnon ITAS.jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 1W (TDF).
R4: 40H 300mW (TDF).
R3: 41H 340mW (TDF).
R1: 43H 320mW (TDF).
R2: 44H 340mW (TDF).
R6: 46H 340mW (TDF).

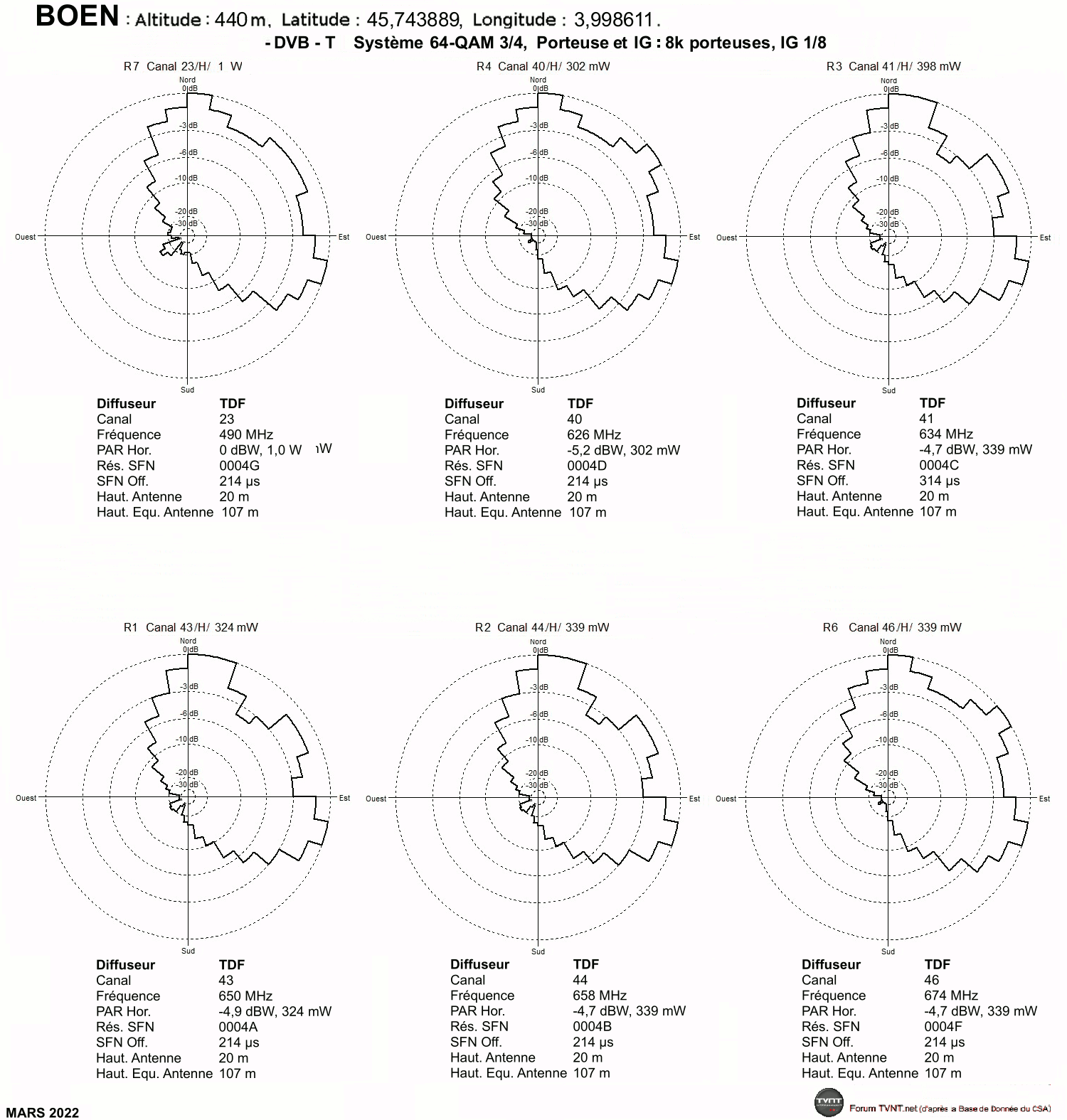

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

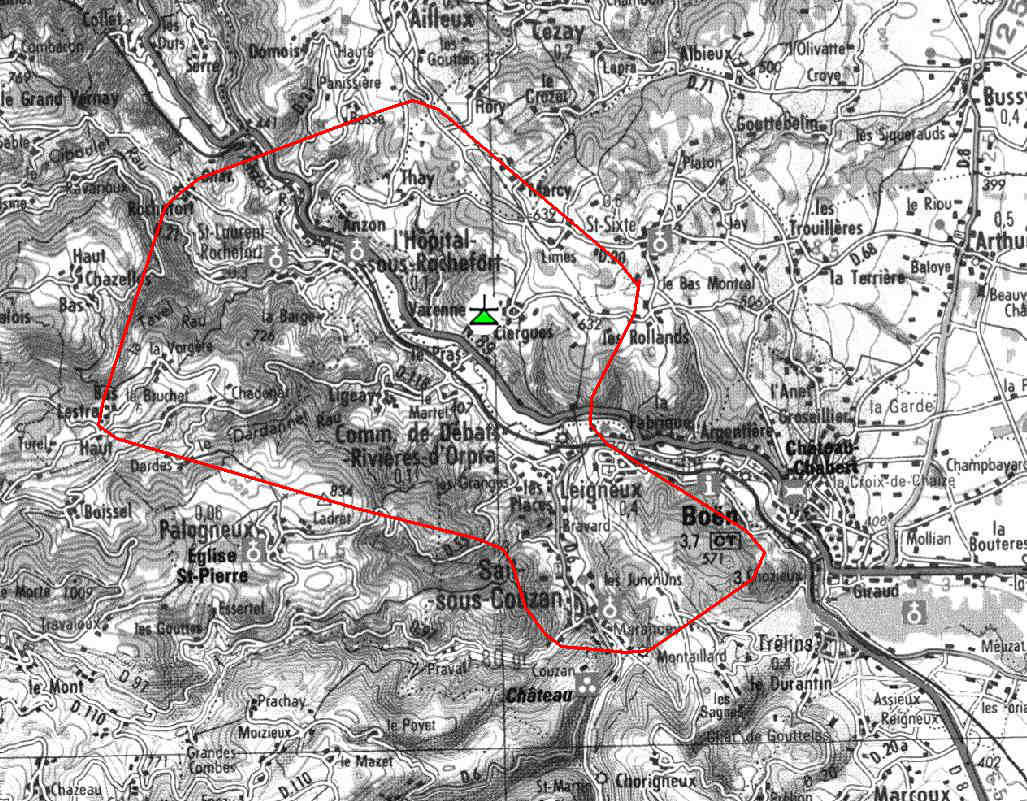

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

BOURG-ARGENTAL 1 - TÊTE NOIRE

:arrow: Localisation du pylône TDF de Ceylionnas, sur la commune de Burdignes.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 24H 4W (TOWERCAST).
R6: 30H 4W (TOWERCAST).
R2: 31H 2W (TDF).
R7: 32H 4W (TOWERCAST).
R3: 34H 4W (TOWERCAST).
R4: 48H 4W (TOWERCAST).

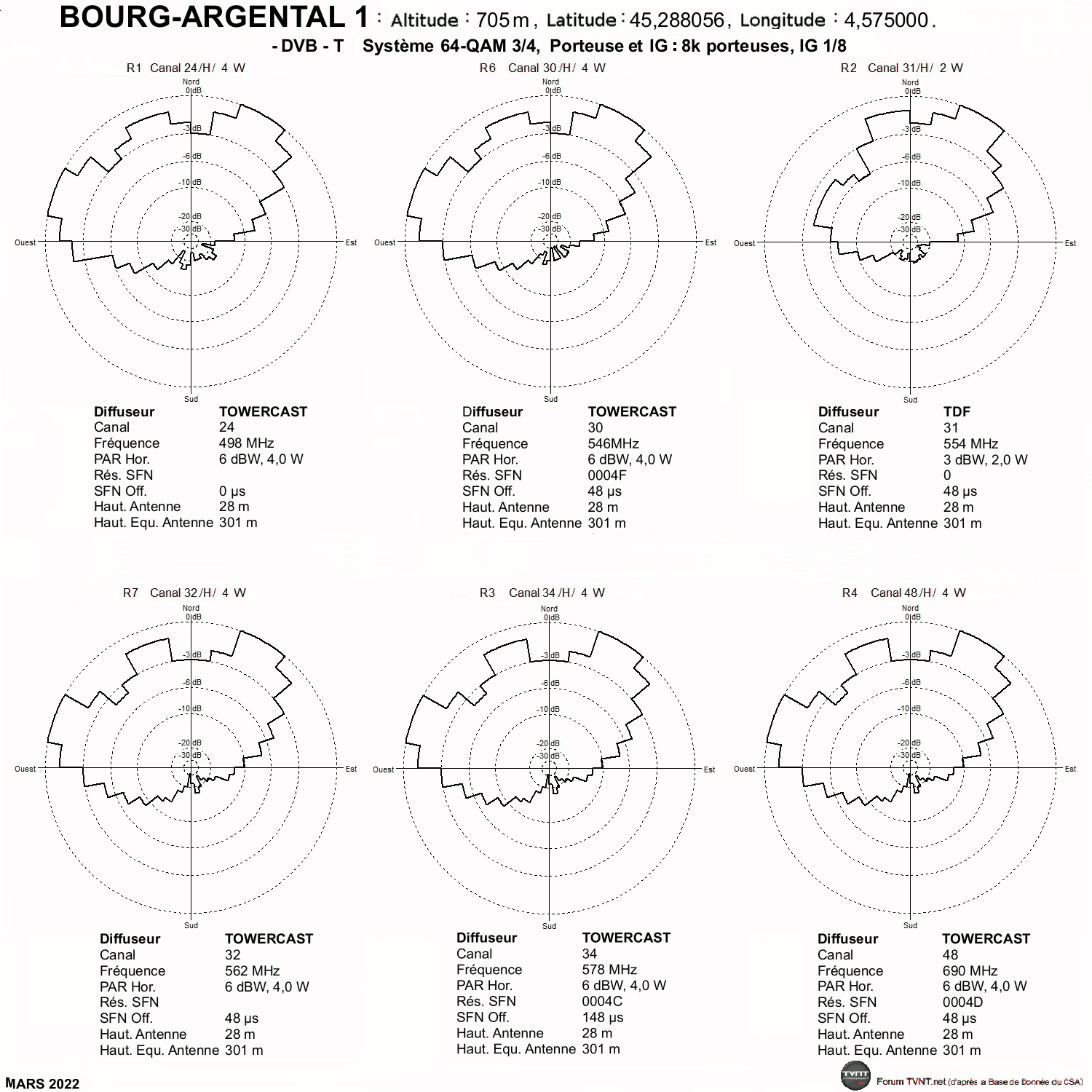

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
BOURG-ARGENTAL 1.gif


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Bourg Argental 1.jpg


-------------------------------------------------------------------------------------

CHARLIEU - MONTROCHET

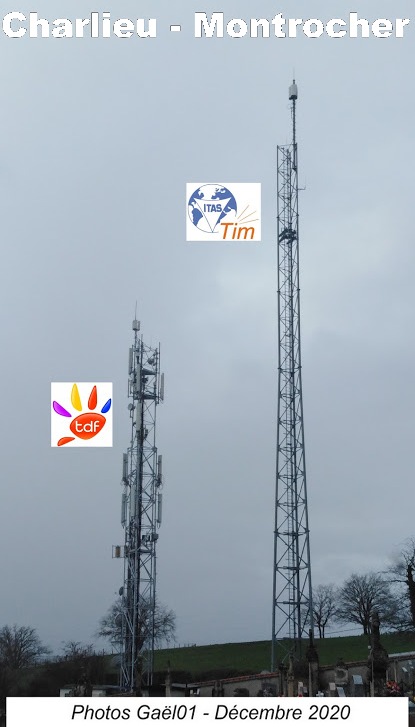

Il y a deux pylônes pour la TNT sur le site de Montrochet, commune de Charlieu :

42 Charlieu - Montrocher vue d'ensemble.jpg

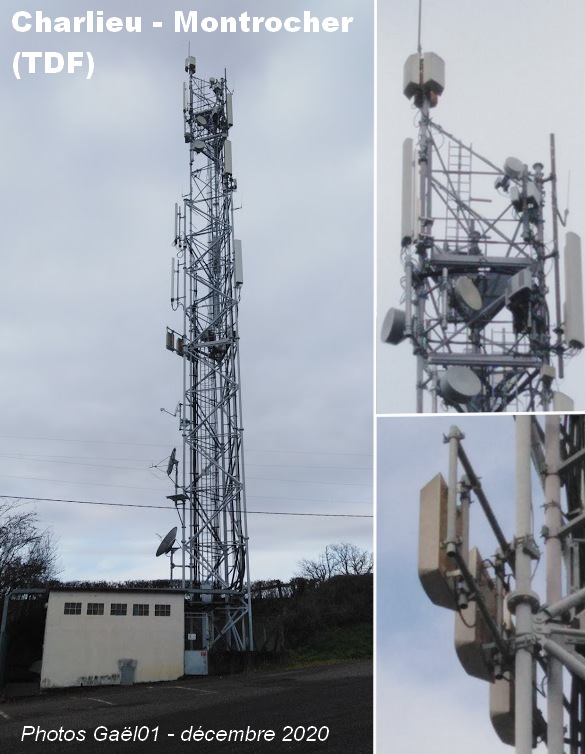

:arrow: Localisation du pylône TDF qui diffuse tous les multiplex.

42 Charlieu - Montrocher (TDF).jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

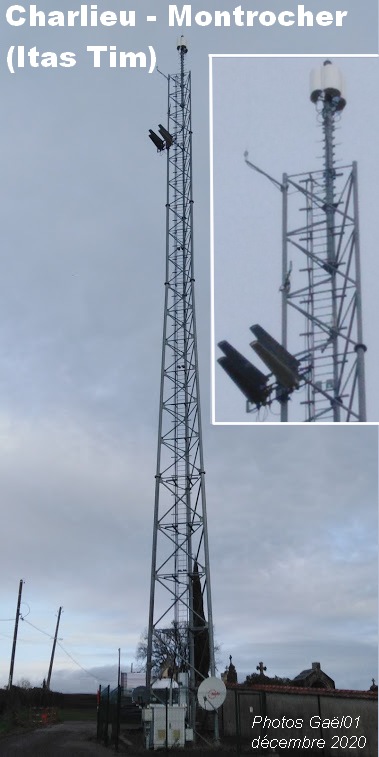

Le pylône ITAS TIM n'est plus utilisé pour diffuser la TNT :

42 Charlieu - Montrocher (Itas Tim).jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

Composition du multiplex R1 :

Caractéristiques techniques des multiplex :
R7: 23H 4W (TDF).
R1: 26H 4W (TDF).
R4: 40H 3W (TDF).
R3: 41H 4W (TDF).
R2: 44H 3,5W (TDF).
R6: 46H 3W (TDF).

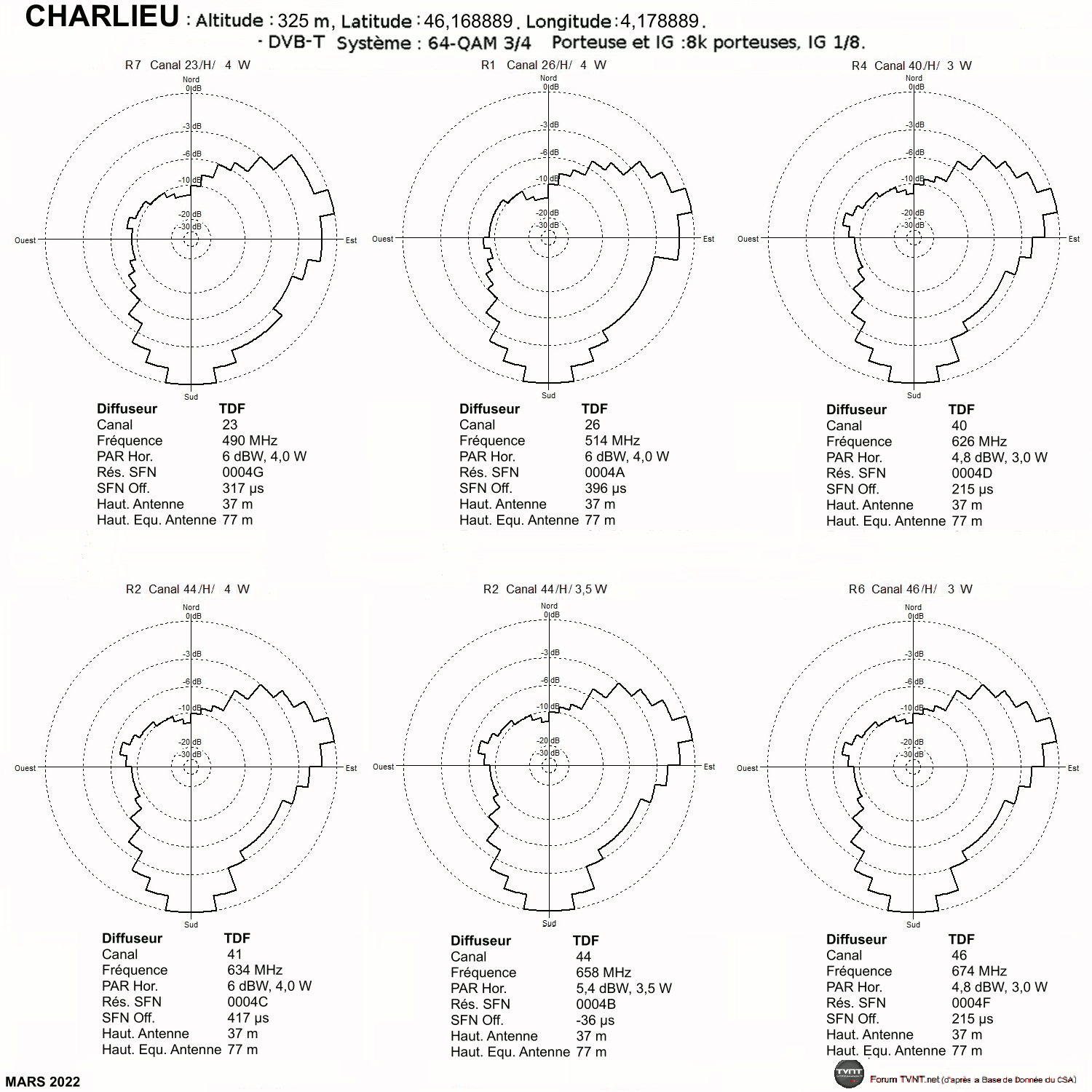

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

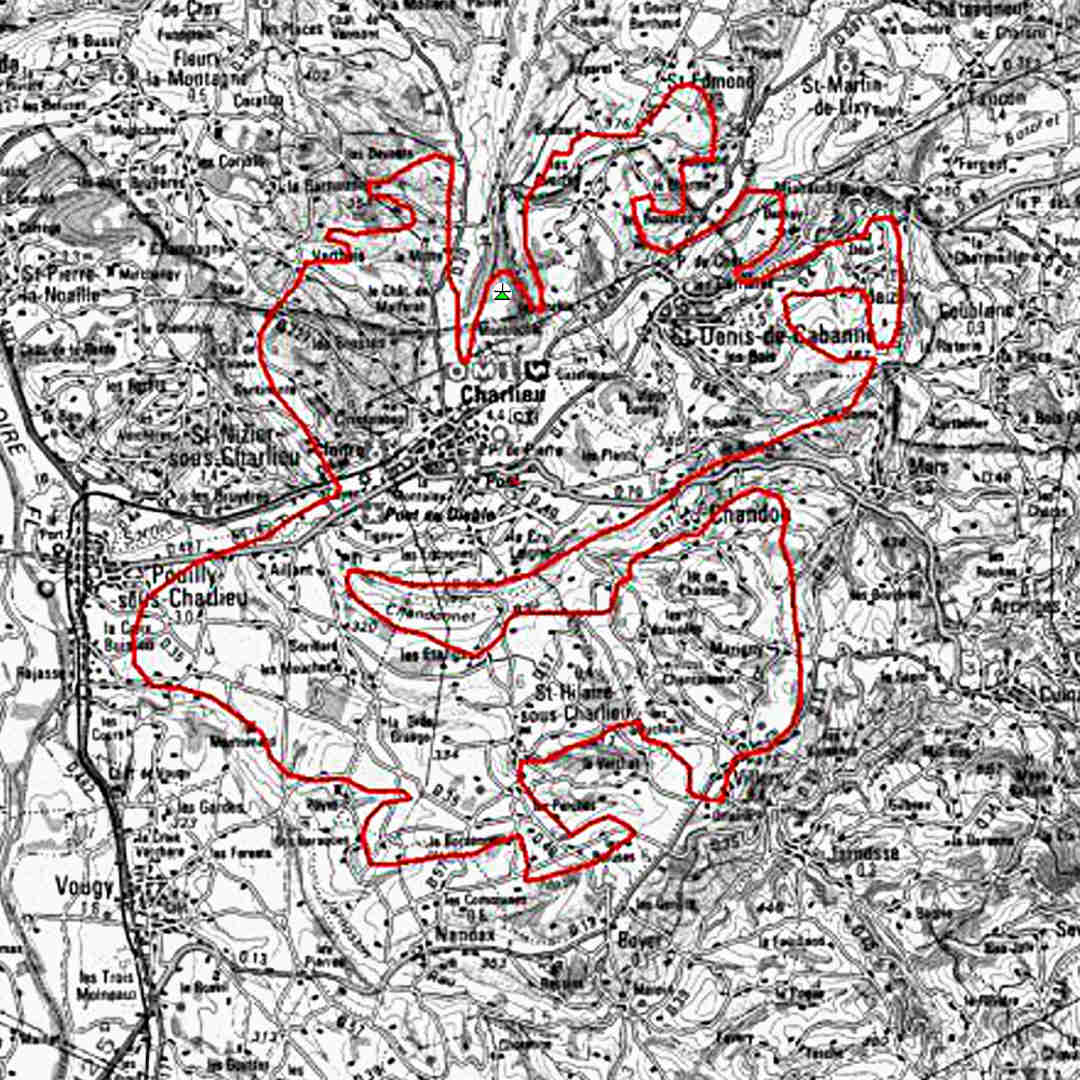

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

FIRMINY 1 - LE DORIER

Il y a 2 pylônes pour la TNT sur le site du Dorier, sur la commune d'Unieux :

:arrow: Le pylône de TDF n'est plus utilisé pour diffuser la TNT :


D'autres photos sont disponibles: ici

:arrow: Localisation du pylône TOWERCAST de la rue Ampère.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 40W (TOWERCAST).
R1: 38H 60W (TOWERCAST).
R4: 40H 58W (TOWERCAST).
R3: 41H 79W (TOWERCAST).
R2: 44H 132W (TOWERCAST).
R6: 46H 58W (TOWERCAST).

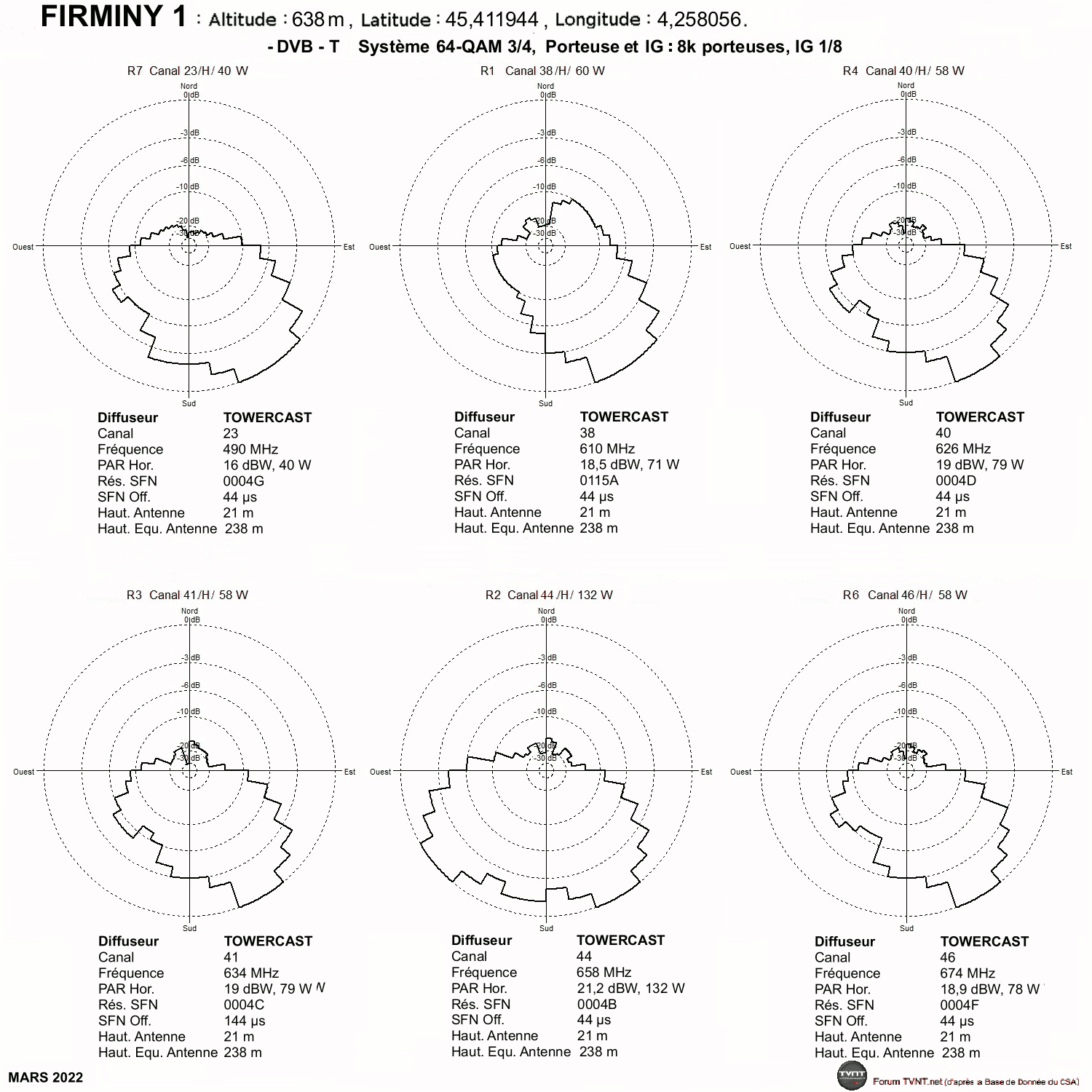

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
FIRMINY 1.gif

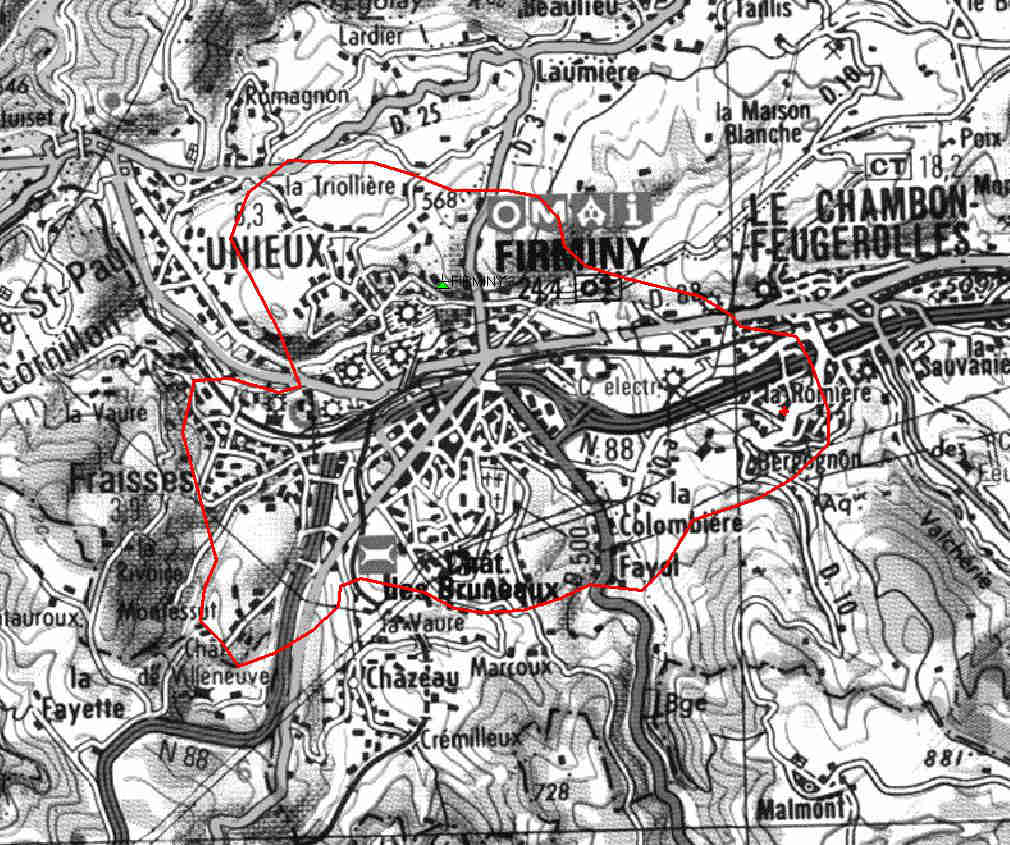

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Firminy 1.JPG

-------------------------------------------------------------------------------------

FIRMINY 2 - NORD - LE CRASSIER

:arrow: Localisation du pylône TDF du Crassier, commune de Firminy.

:arrow: Composition du multiplex R1 :

Caractéristiques techniques des multiplex :
R7: 23H 4W (TOWERCAST).
R1: 38H 4W (TOWERCAST).
R4: 40H 4W (TOWERCAST).
R3: 41H 4W (TOWERCAST).
R2: 44H 4W (TDF).
R6: 46H 4W (TOWERCAST).

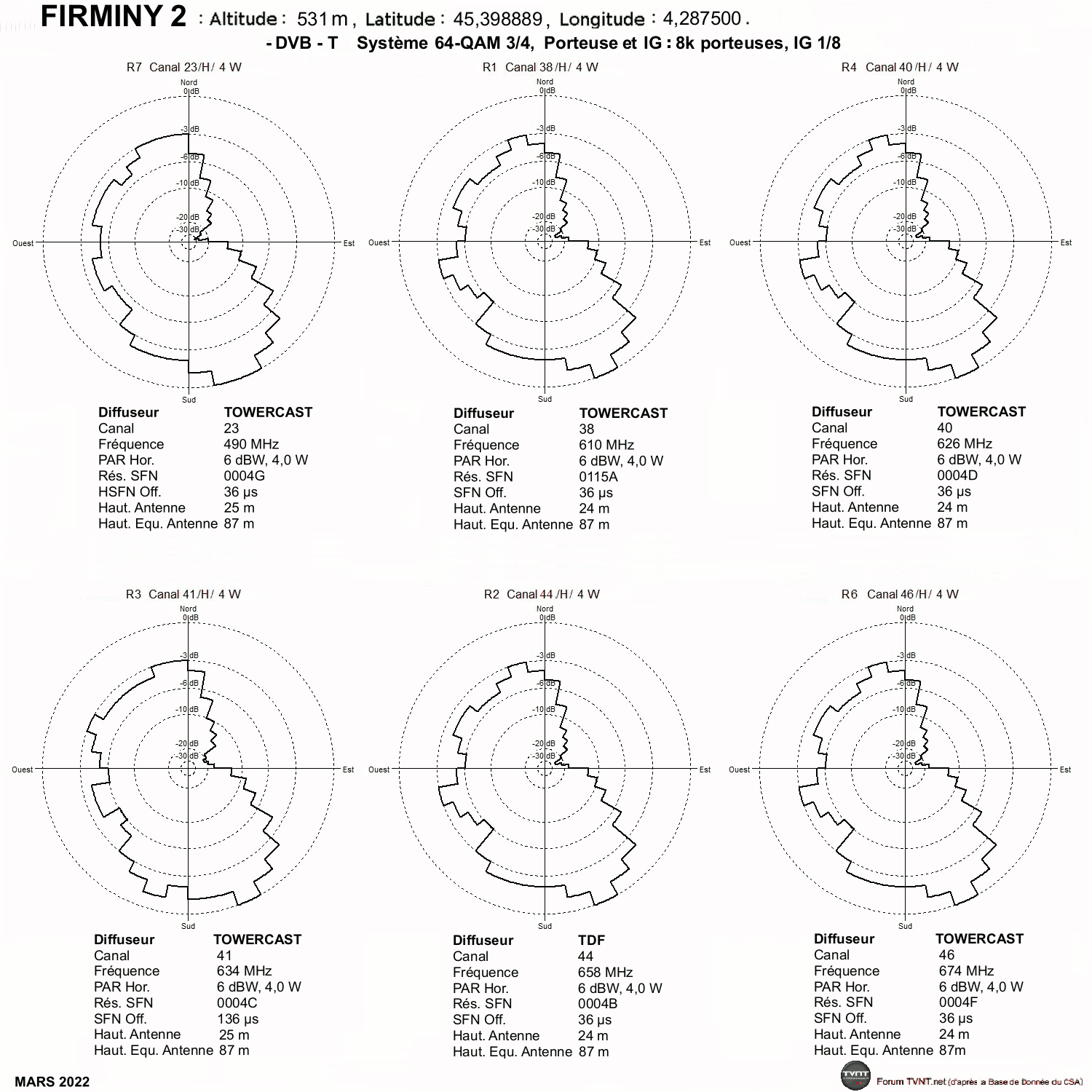

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
FIRMINY 2.gif


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Firminy 2.JPG

-------------------------------------------------------------------------------------

LA FOUILLOUSE - LA BERTHONNIÈRE

:arrow: Localisation du pylône TDF de la Berthonnière, commune de La Fouillouse.

Image Photo de Viking42

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 56W (TDF).
R4: 40H 54W (TDF).
R3: 41H 56W (TDF).
R1: 43H 1,2W (TDF).
R2: 44H 54W (TDF).
R6: 46H 54W (TDF).

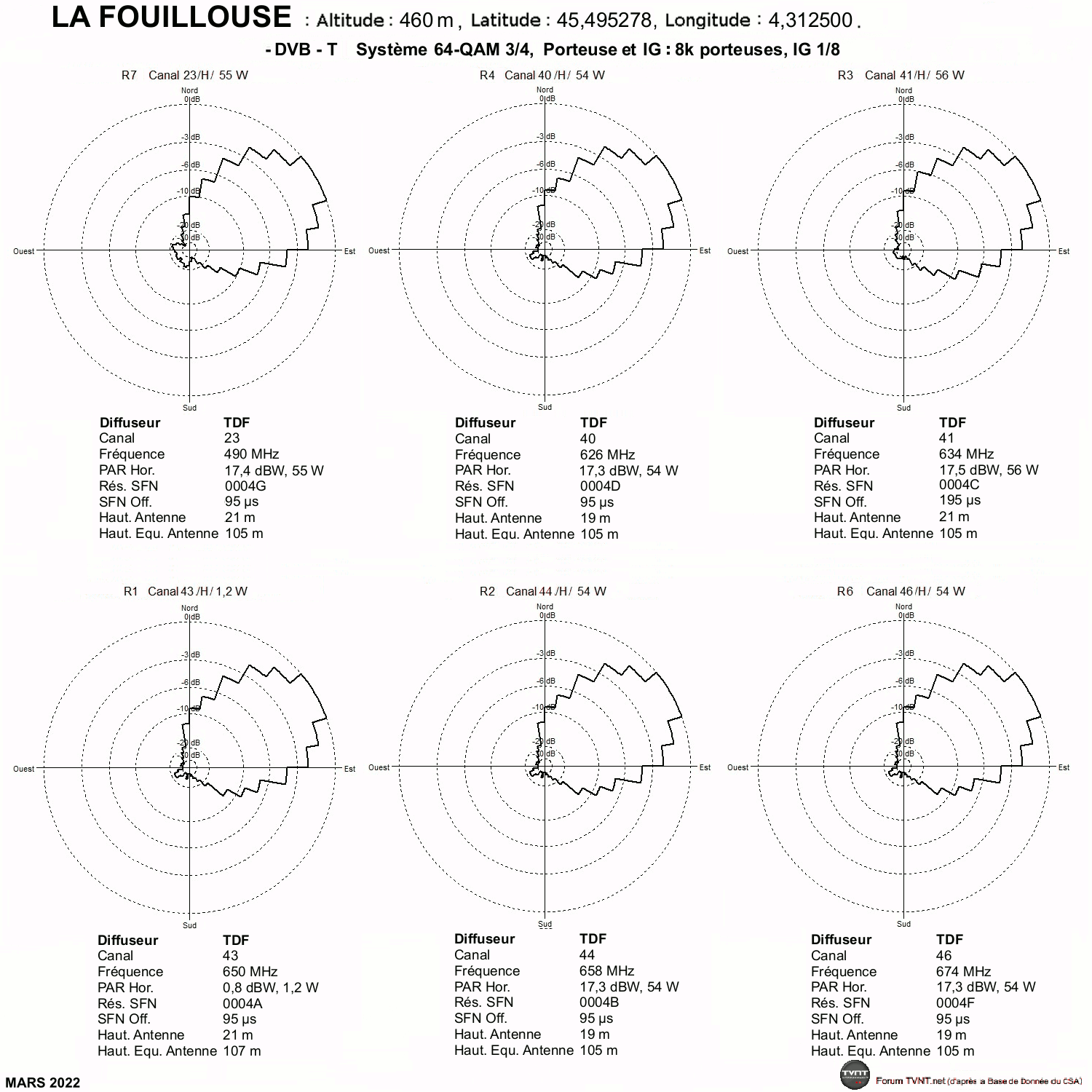

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
LA FOUILLOUSE.gif

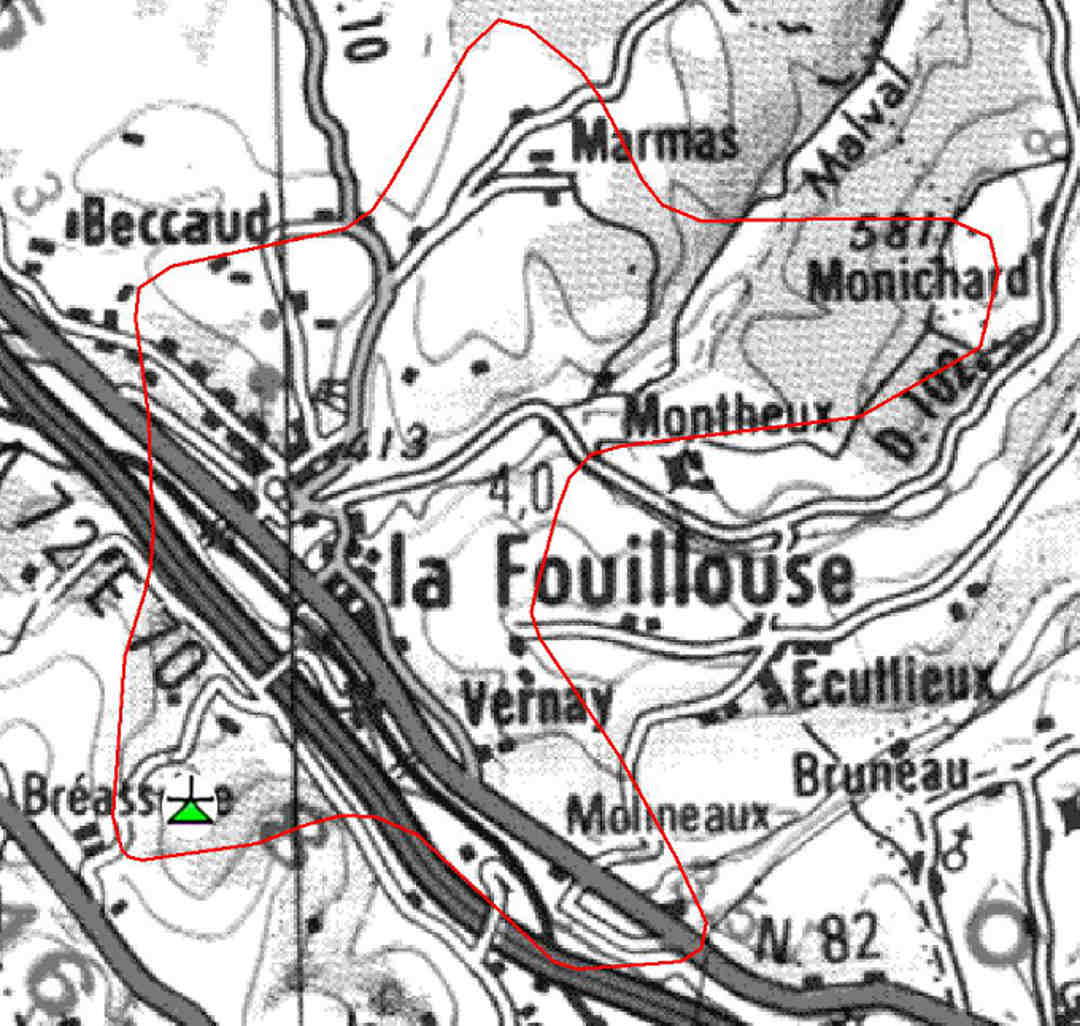

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
La fouillouse.JPG

-------------------------------------------------------------------------------------

LE CHAMBON-FEUGEROLLES 1 - ANGELIN

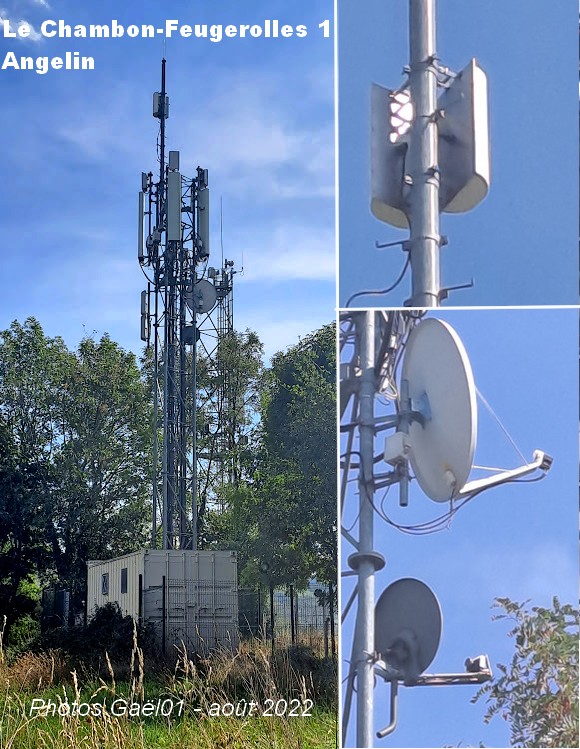

:arrow: Localisation du pylône ITAS TIM d'Angelin; commune du Chambon-Feugerolles.

42 Le Chambon-Feugerolles 1 - Angelin.jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 3W (TDF).
R1: 38H 3W (TDF).
R4: 40H 3W (TDF).
R3: 41H 3W (TDF).
R2: 44H 3W (TDF).
R6: 46H 3W (TDF).

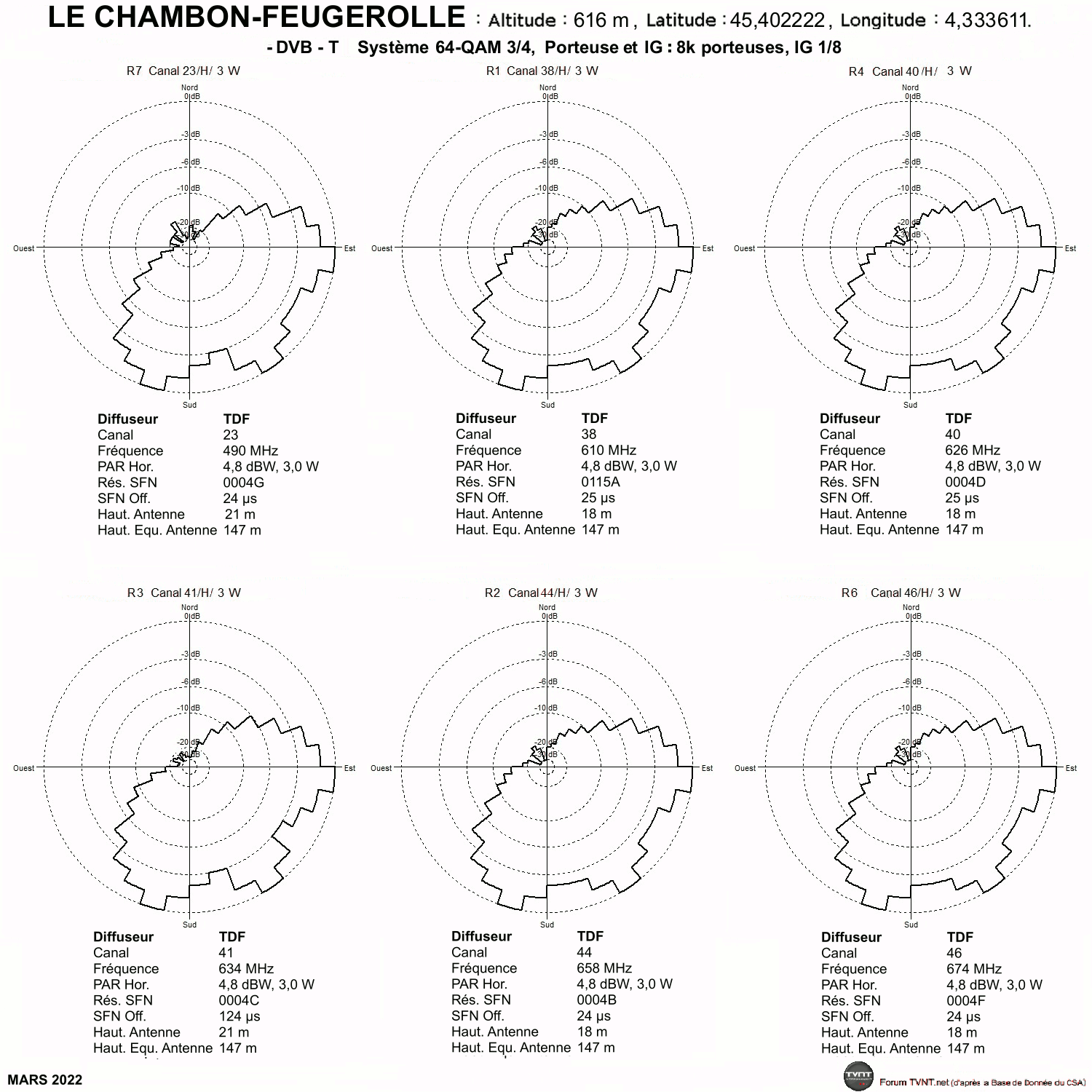

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
LE CHAMBON-FEUGEROLLE.gif

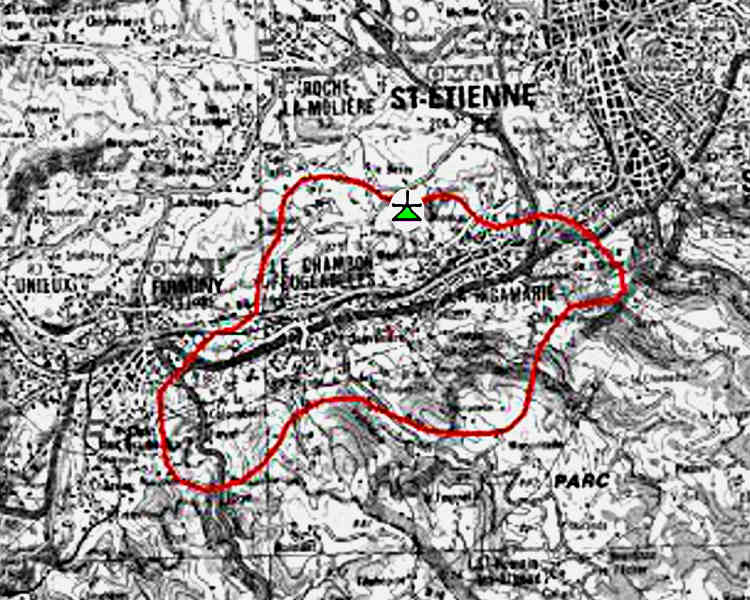

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Le Chambon Feugerolles 1.jpg

-------------------------------------------------------------------------------------

MARLHES - MONT CHAUSSITRE

:arrow: Localisation du pylône TDF de Mont Chaussitre, sur la commune de Saint-Régis-du-Coin.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 4,7W (TOWERCAST).
R4: 40H 4W (TOWERCAST).
R3: 41H 6,3W (TOWERCAST).
R1: 43H 6,2W (TDF).
R2: 44H 4,2W (TOWERCAST).
R6: 46H 4,2W (TOWERCAST).

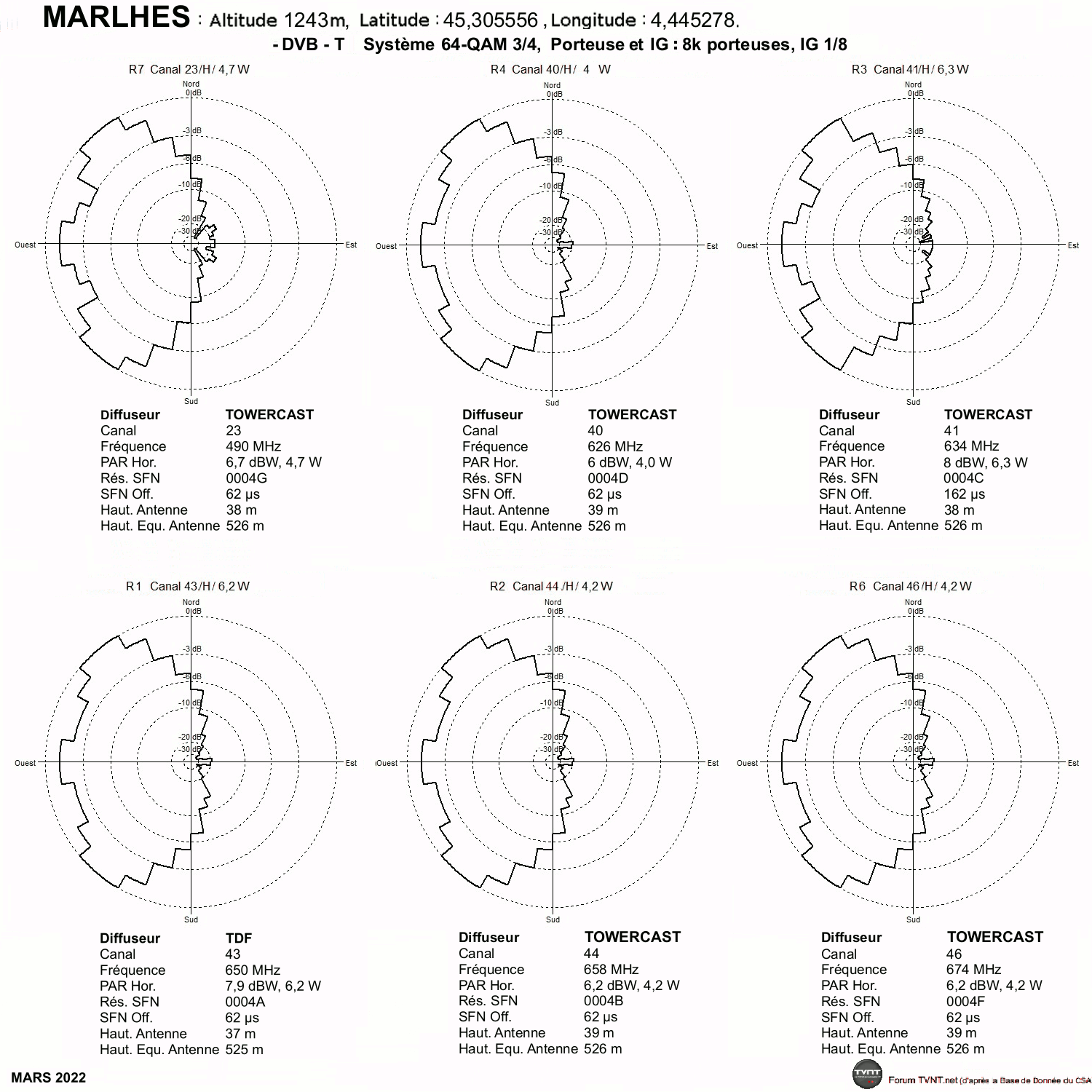

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

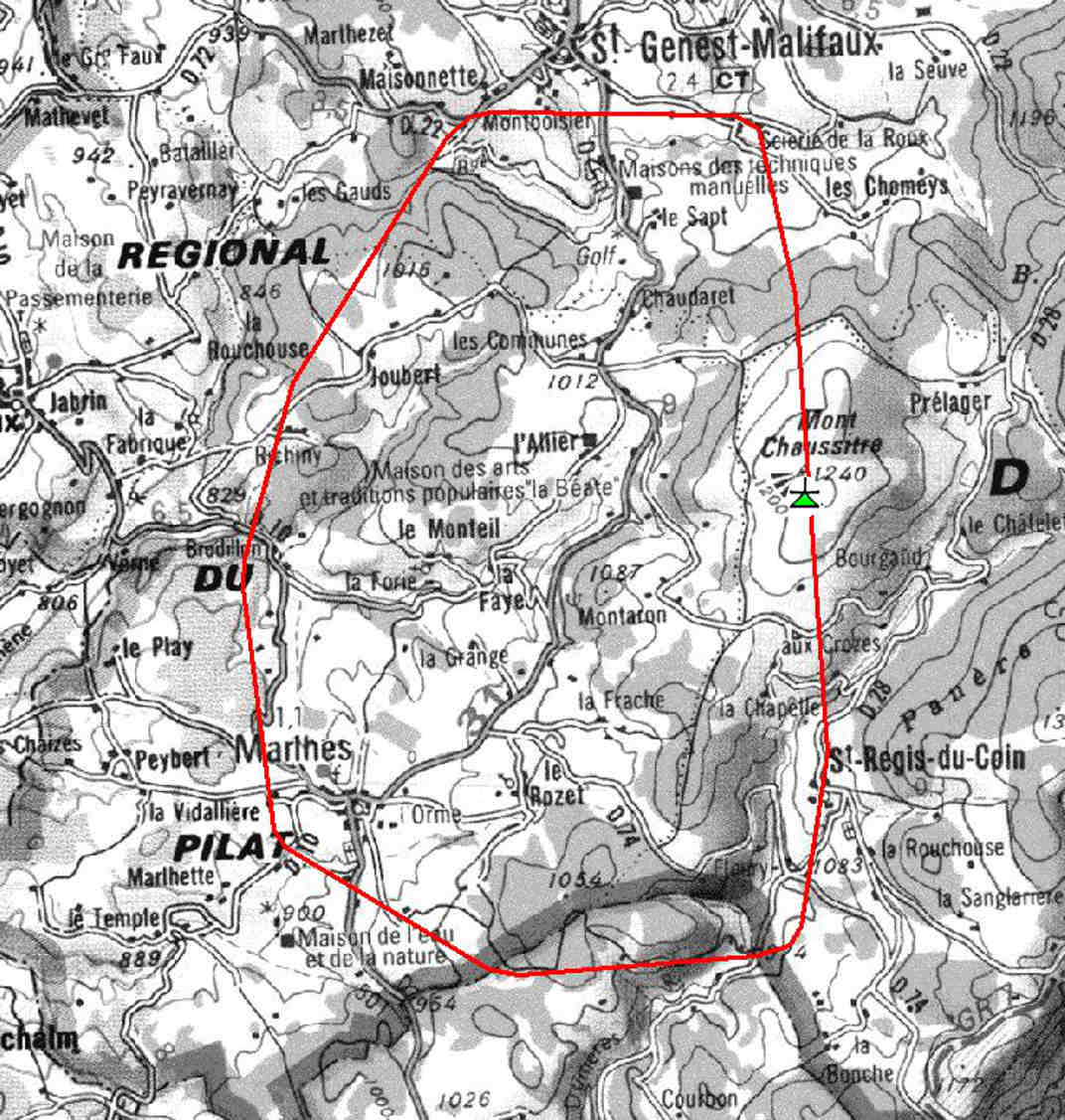

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

NOIRÉTABLE - SAINT-JEAN-LA-VÊTRE

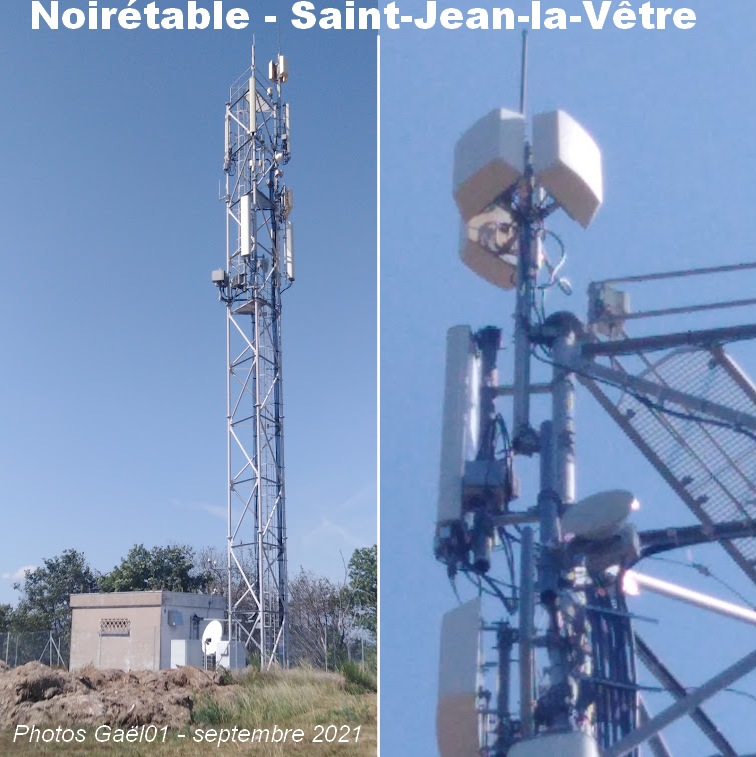

:arrow: Localisation du pylône TDF du Puy de Rot, sur la commune de Saint-Jean-la-Vêtre.

42 Noirétable - Saint-Jean-la-Vêtre.jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 4W (TDF).
R1: 31H 4W (TDF).
R4: 40H 4W (TDF).
R3: 41H 4W (TDF).
R2: 44H 4W (TDF).
R6: 46H 4W (TDF).

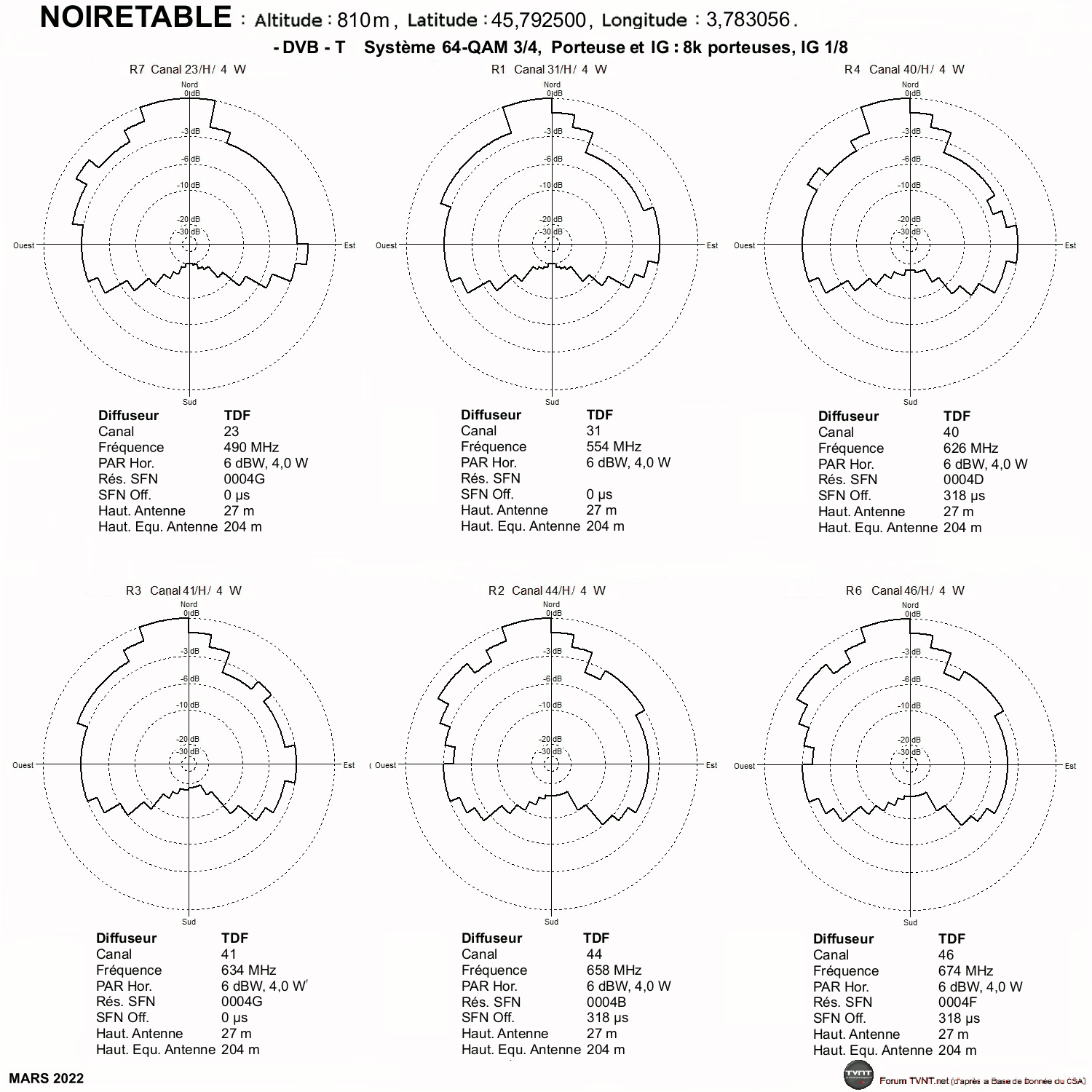

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

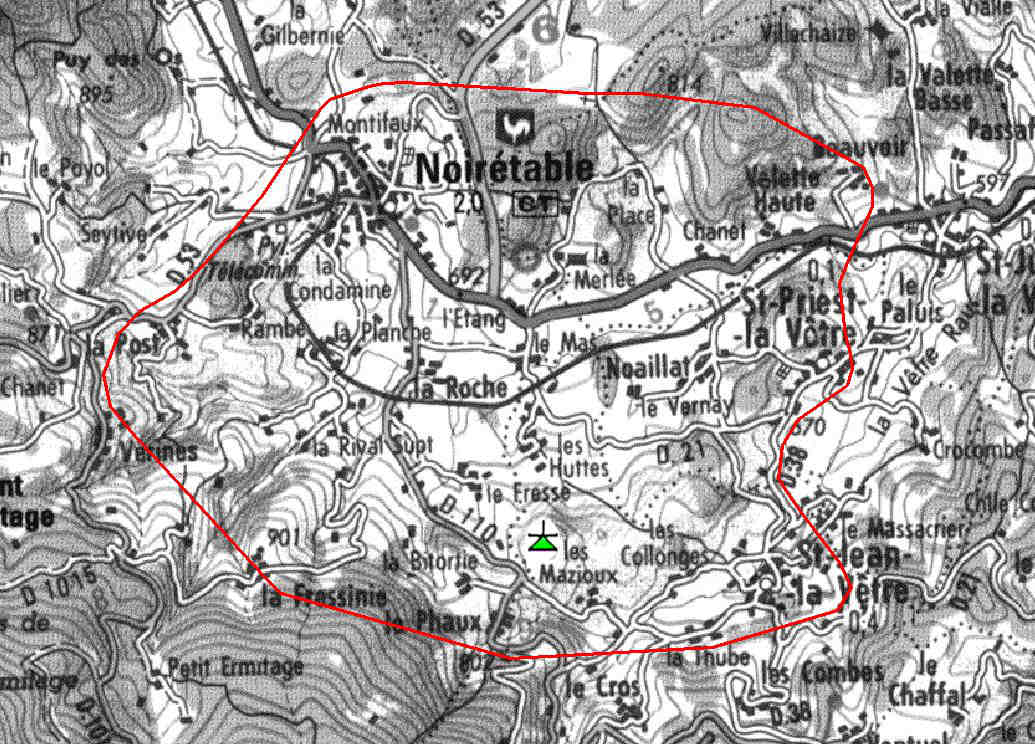

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

RÉGNY - LE BOIS DIEU

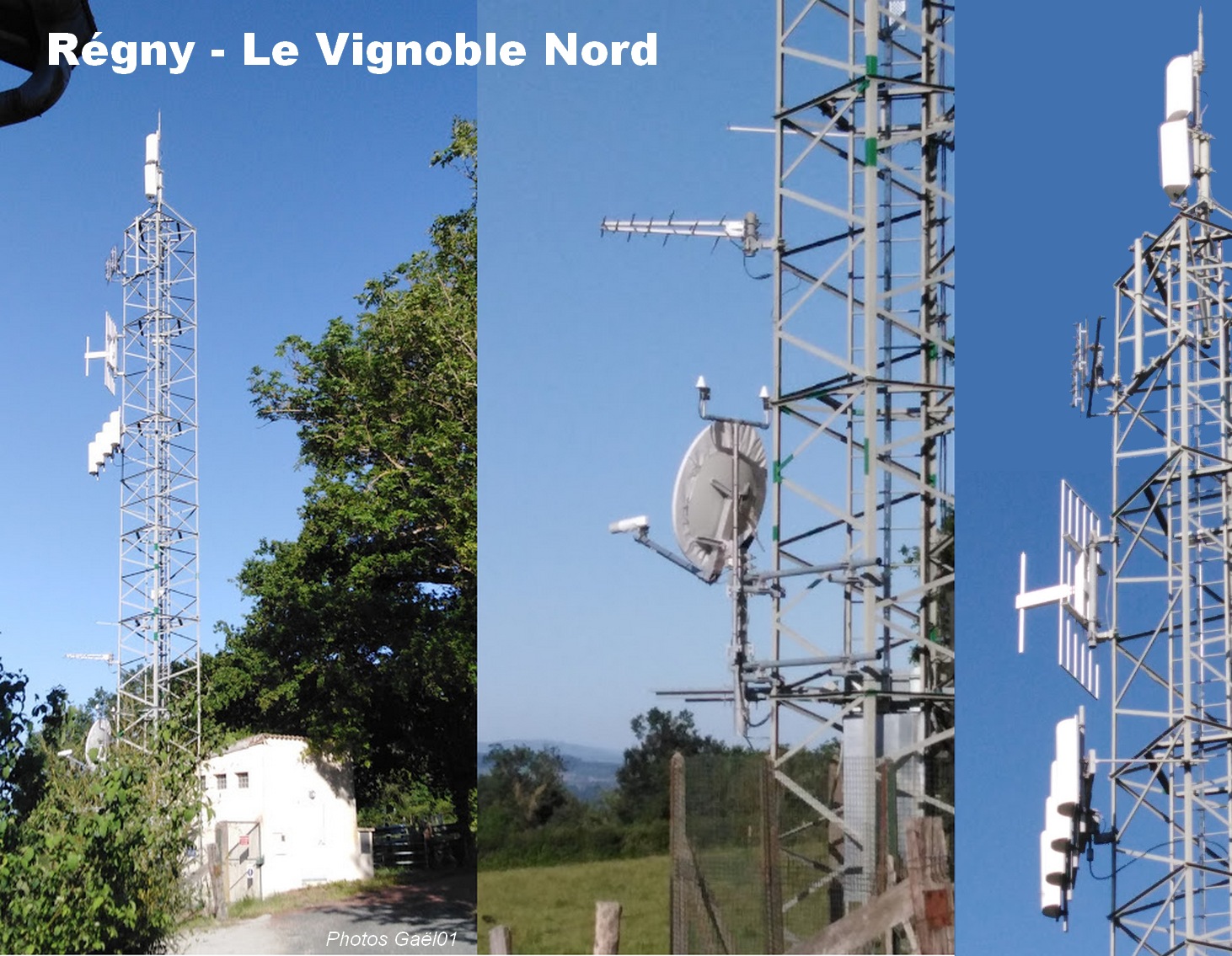

:arrow: Localisation du pylône TDF du Bois Dieu, commune de Régny.

42  Régny - Le Vignoble Nord.jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 21H 650mW (TDF).
R7: 29H 650mW (TDF).
R4: 30H 650mW (TDF).
R2: 42H 650mW (TDF).
R6: 45H 790mW (TDF).

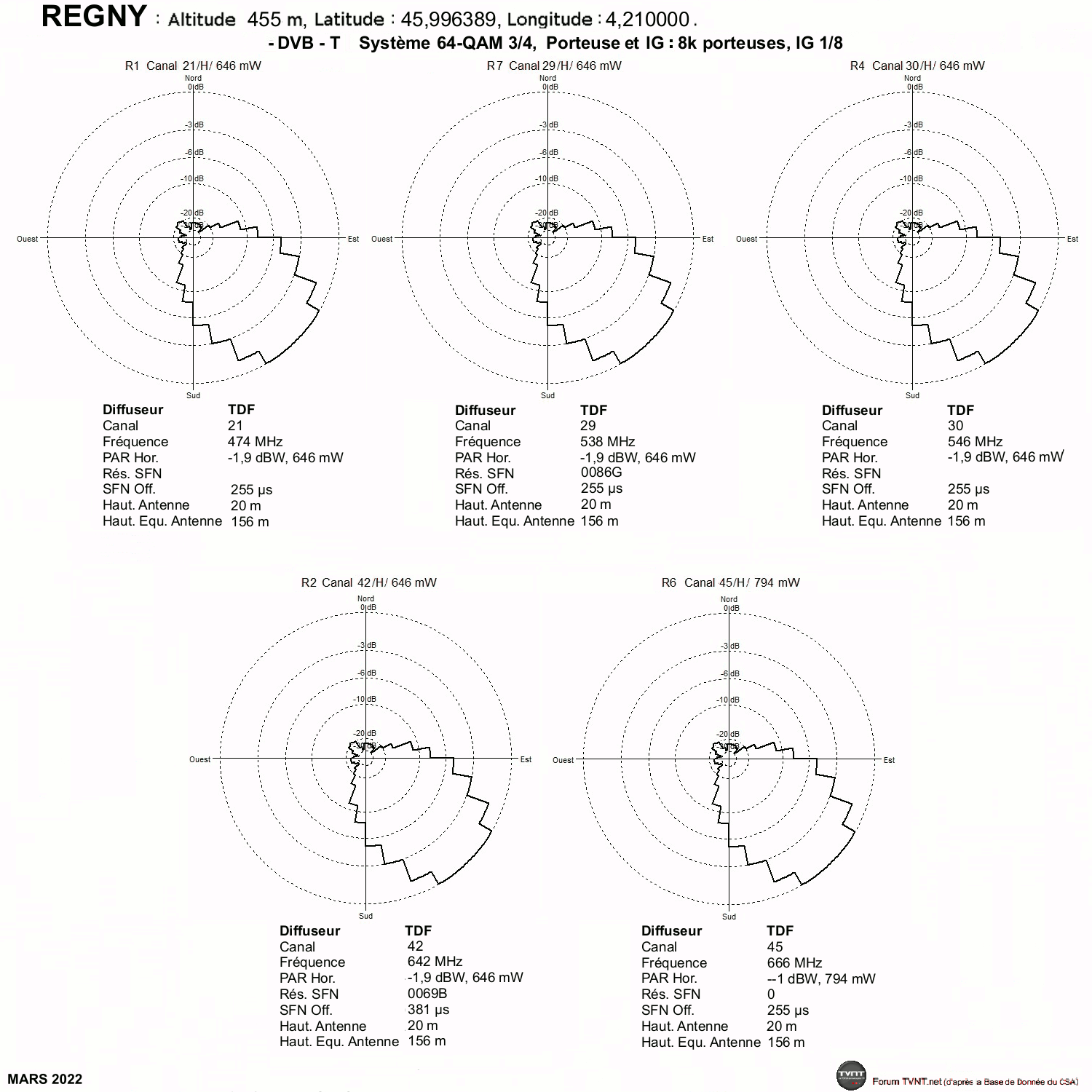

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

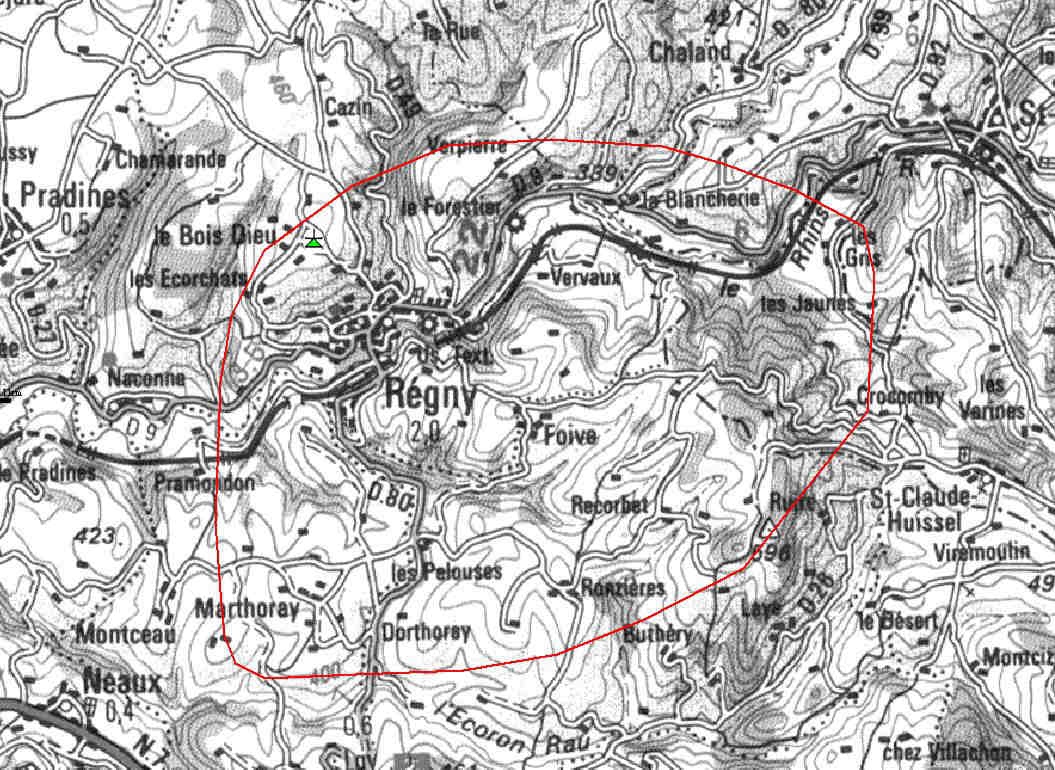

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

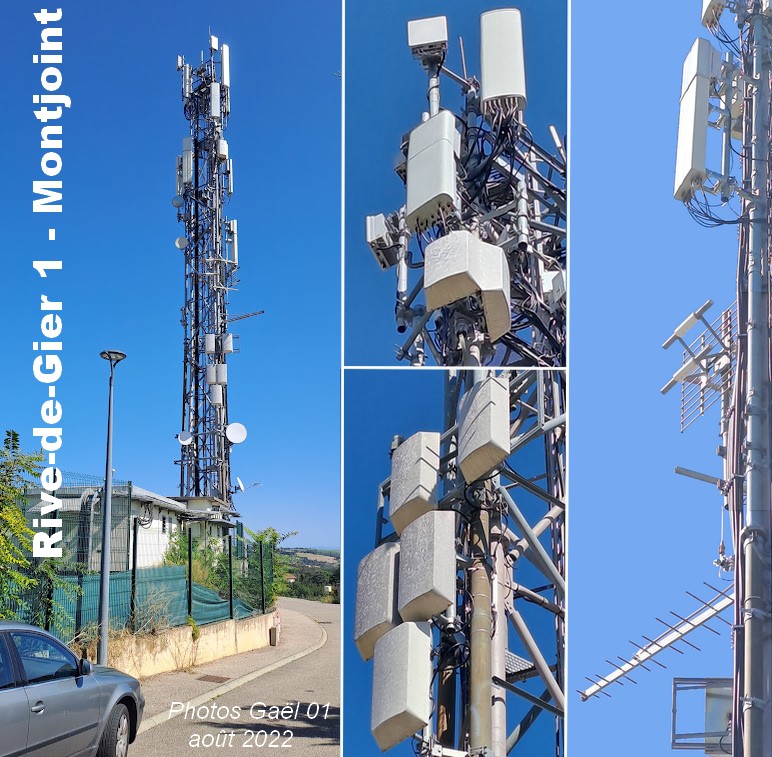

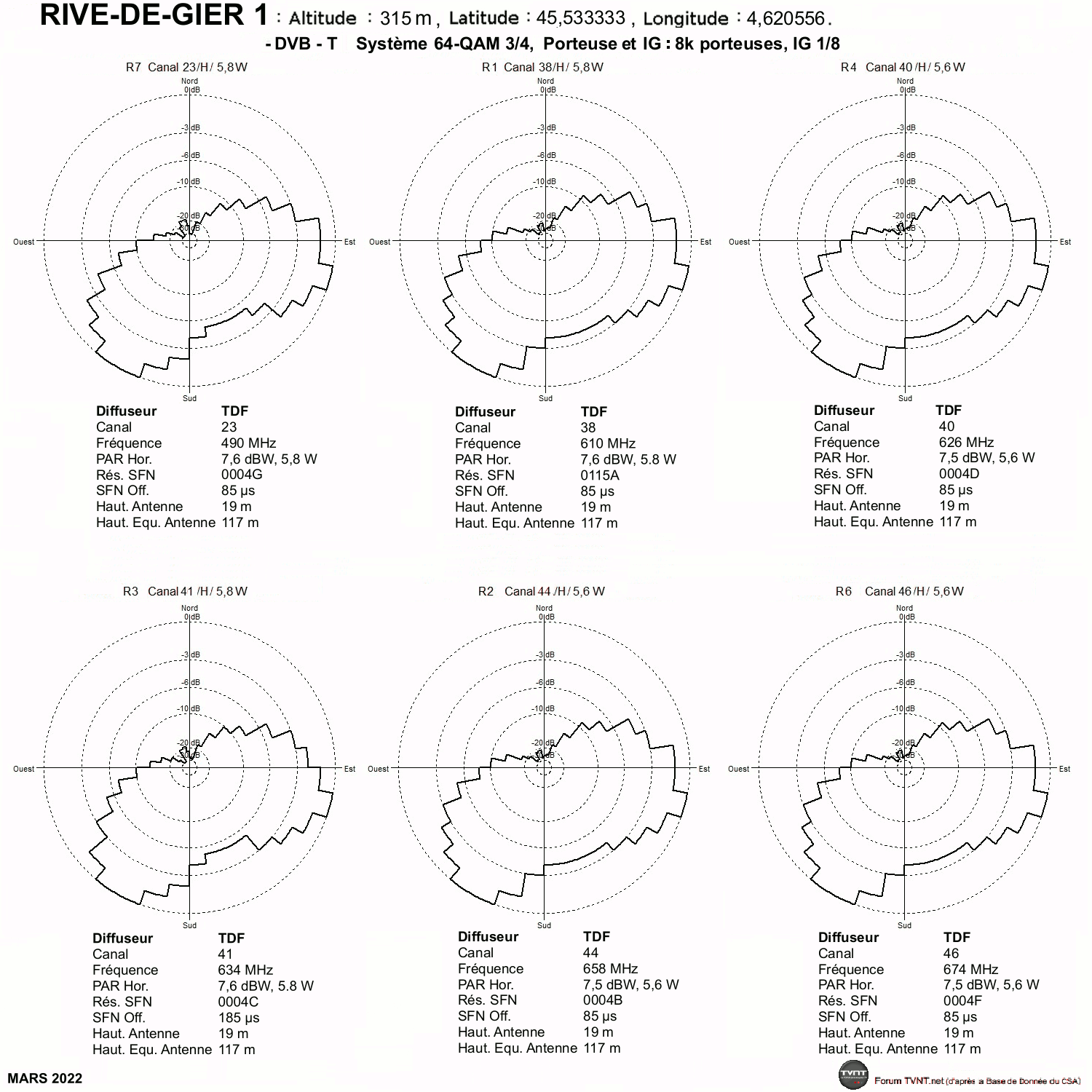

RIVE-DE-GIER 1 - MONTJOINT

:arrow: Localisation du pylône TDF de Montjoint, commune de Rive-de-Gier.

42 Rive-de-Gier 1 - Montjoint.jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 5,8W (TDF).
R1: 38H 5,8W (TDF).
R4: 40H 5,6W (TDF).
R3: 41H 5,8W (TDF).
R2: 44H 5,6W (TDF).
R6: 46H 5,6W (TDF).

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
RIVE-DE-GIER 1.gif


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Rive De Gier 1.JPG

-------------------------------------------------------------------------------------

RIVE-DE-GIER 2 - NORD - LE MUNAT

Il y a 2 pylônes pour la TNT sur le site du Munat, sur la commune de Saint-Martin-la-Plaine :
:arrow: Localisation du pylône TDF.

42 Rive-de-Gier 2 - Nord- Le Munat.jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Le pylône ITASTIM n'est plus utilisé pour diffuser la TNT :

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23V 1W (TDF).
R1: 38V 1W (TDF).
R4: 40V 1W (TDF).
R2: 44V 1W (TDF).
R6: 46V 1W (TDF).

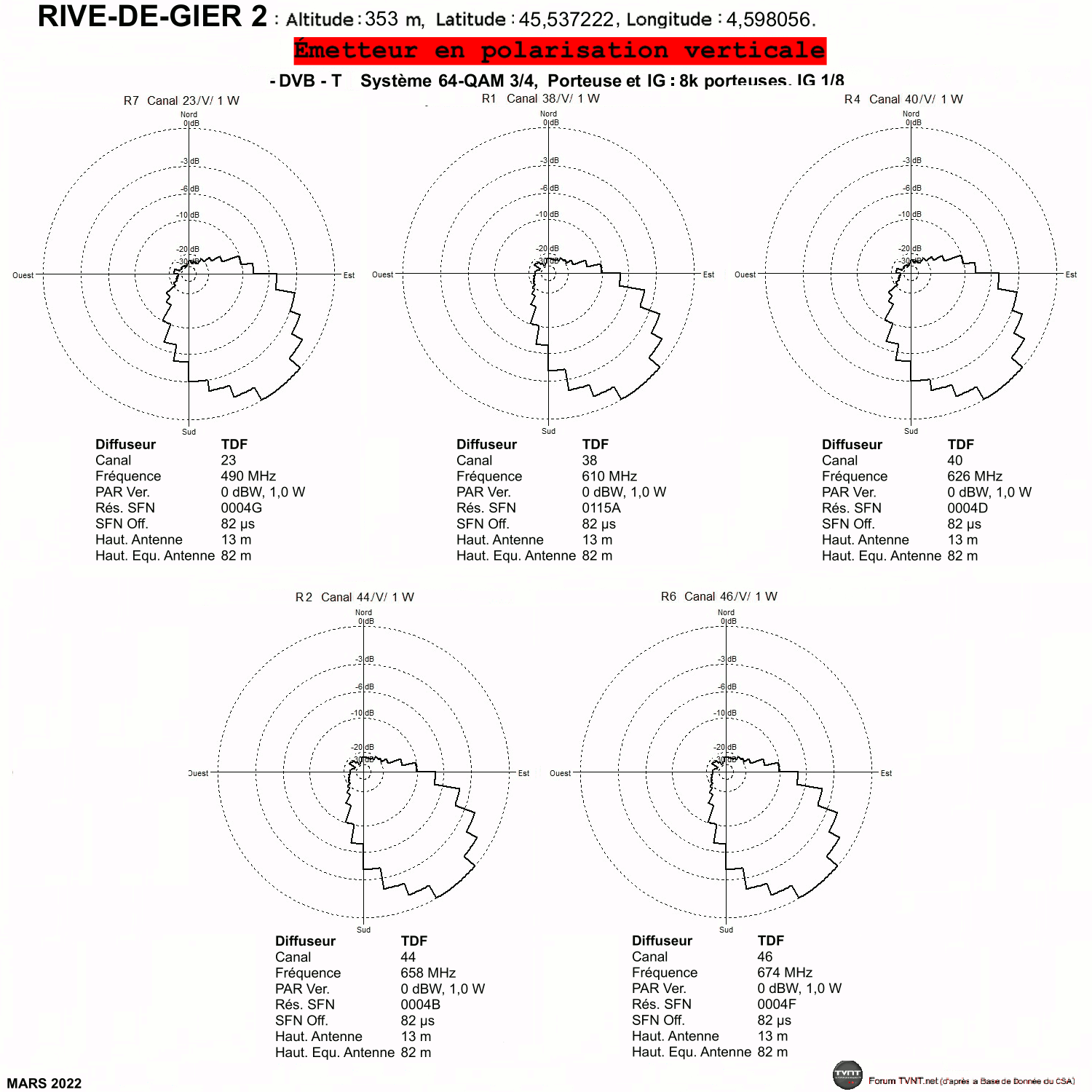

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
RIVE-DE-GIER 2.gif


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

--------------------------------------------------------------------------------------

ROANNE 1 - SAINT-ALBAN-LES-EAUX

:arrow: Localisation du pylône TDF de Préfol, sur la commune de Saint-Alban-les-Eaux :

D'autres photos sont disponibles: ici

42-Roanne 1 - Préfol.jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 182W (TDF).
R1: 26H 182W (TDF).
R4: 40H 178W (TDF).
R3: 41H 182W (TDF).
R2: 44H 178W (TDF).
R6: 46H 178W (TDF).

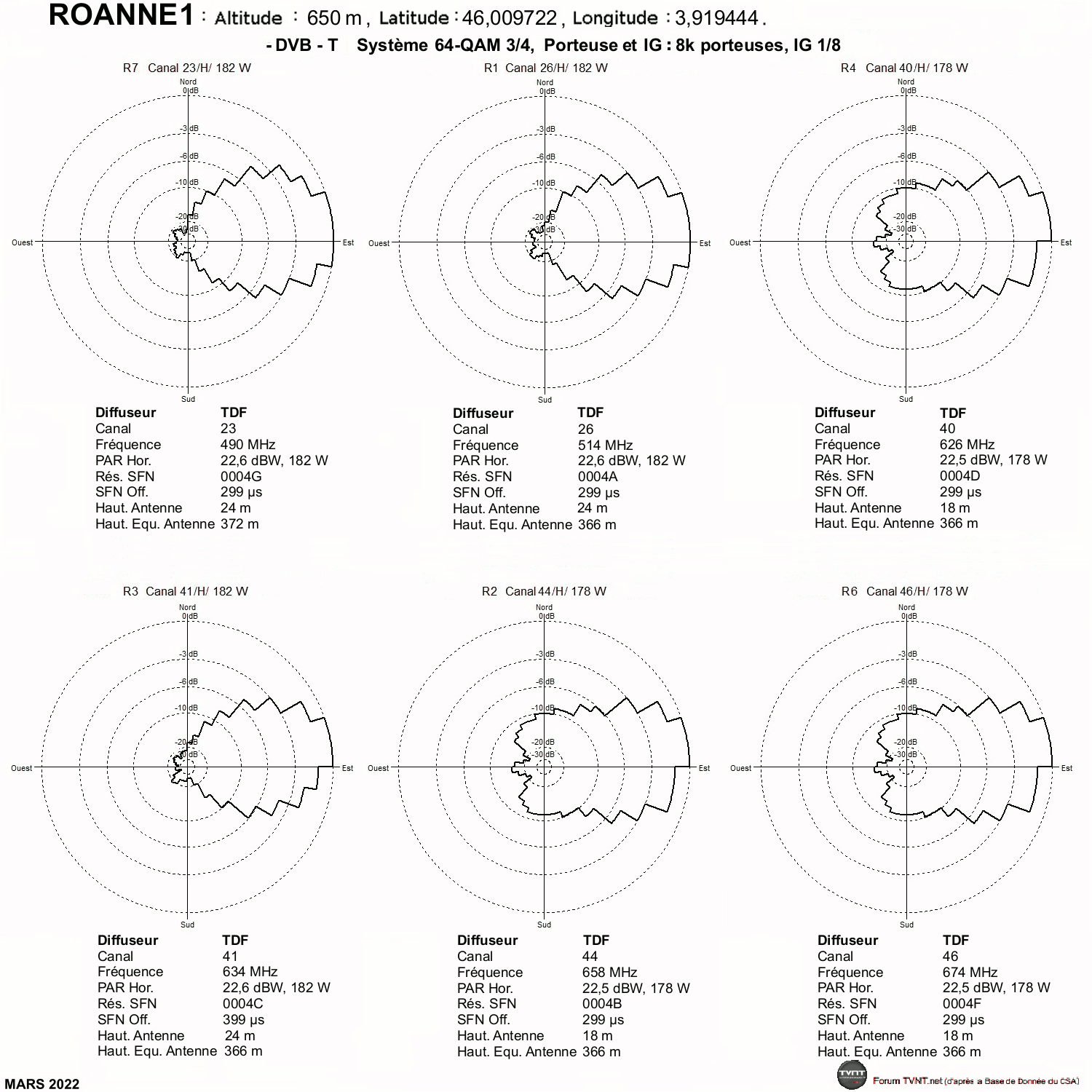

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
ROANNE 1.gif


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Roanne 1.JPG

-------------------------------------------------------------------------------------

ROANNE 2 - PERREUX

:arrow: Localisation du pylône TDF des Haute Vavres, sur la commune de Perreux :

Image Copyright TDF.
D'autres photos sont disponibles: ici

42-Roanne 2 Perreux.jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 250W (TOWERCAST).
R1: 31H 245W (TOWERCAST).
R9: 36H 220W (TOWERCAST).
R4: 40H 224W (TDF).
R3: 41H 224W (TDF).
R2: 44H 224W (TOWERCAST).
R6: 46H 224W (TOWERCAST).

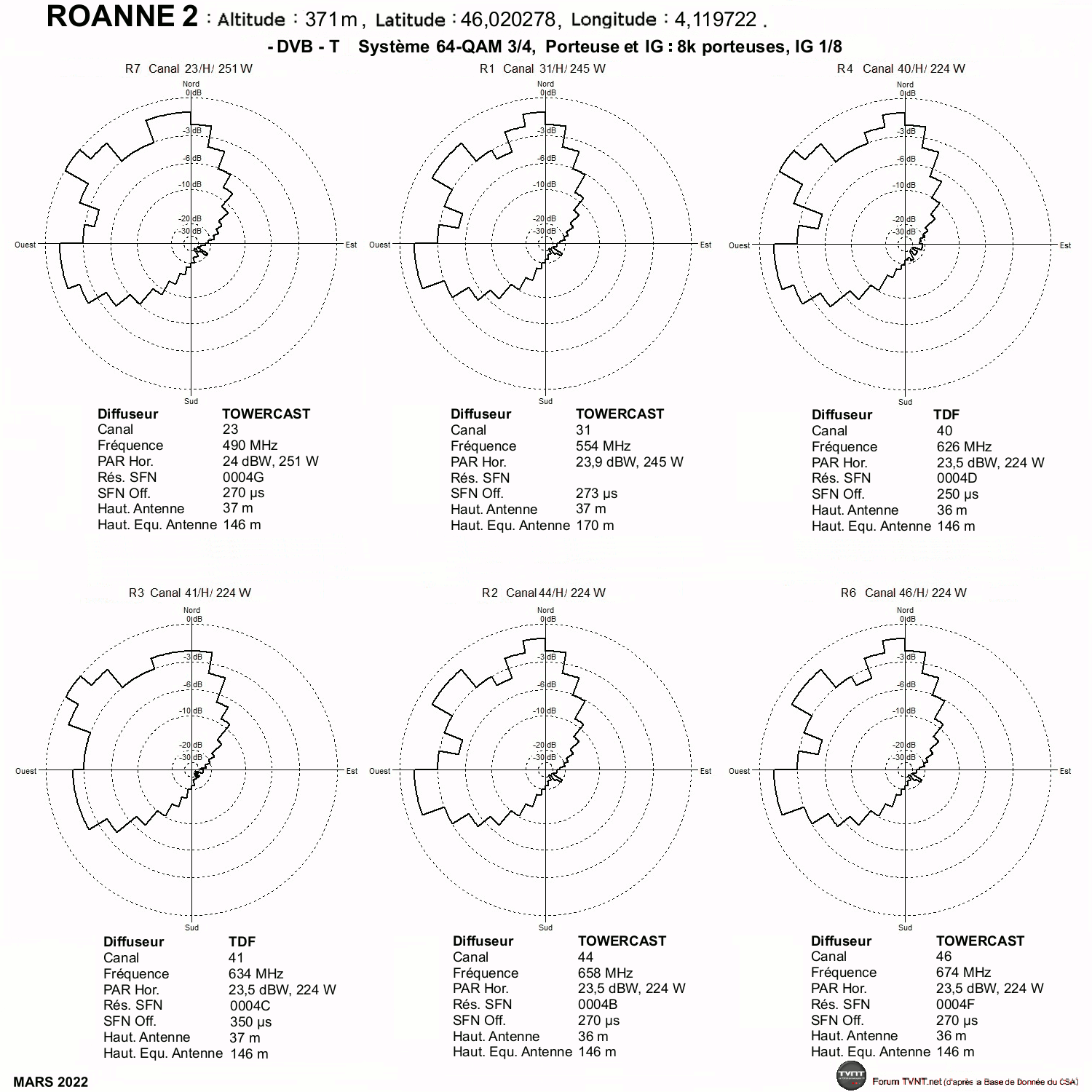

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
ROANNE 2.gif


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Roanne 2.JPG

-------------------------------------------------------------------------------------

ROCHE-LA-MOLIÈRE - LA PIOTIÈRE

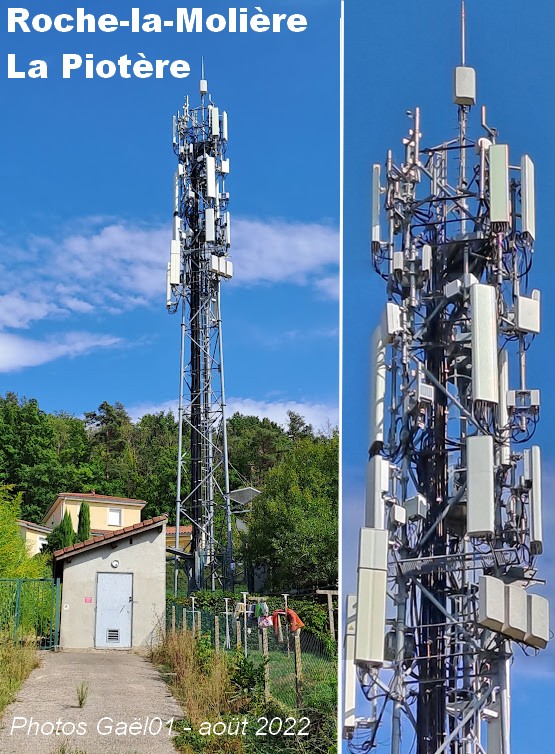

:arrow: Localisation du pylône TDF de La Piotière, commune de Roche-la-Molière.

42 Roche-la-Molière - La Piotère.jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23V 2,4W (TDF).
R4: 40V 2,4W (TDF).
R3: 41V 2,4W (TDF).
R1: 42V 2,4W (TDF).
R2: 44V 910mW (TDF).
R6: 46V 910mW (TDF).

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Roche la moliere.JPG

-------------------------------------------------------------------------------------

SAIL-SOUS-COUZAN 1 - SAINT-SIXTE

:arrow: Localisation du pylône TDF de Ciergues, sur la commune de Saint-Sixte.

42 Sail-sous-Couzan 1 - Saint-Sixte.jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 20W (TOWERCAST).
R4: 40H 20W (TOWERCAST).
R3: 41H 13W (TDF).
R1: 43H 20W (TOWERCAST).
R2: 44H 13W (TDF).
R6: 46H 20W (TOWERCAST).

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
SAIL-SOUS-COUZAN 1.gif


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Sail sous couzan.JPG

-------------------------------------------------------------------------------------

SAINT-CHAMOND - LA CROIX BLANCHE

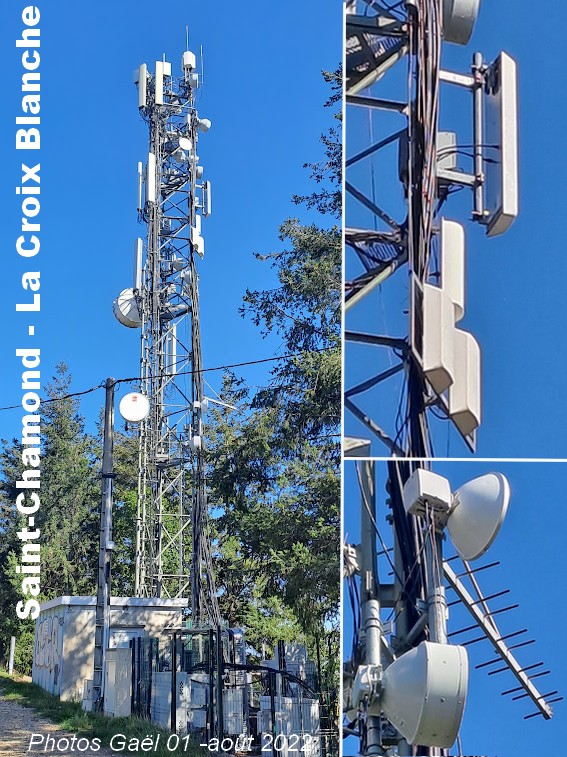

:arrow: Localisation du pylône TDF de Croix Blanche, sur la commune de Cellieu :

D'autres photos sont disponibles: ici

42 Saint-Chamond - La Croix Blanche.jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 30H 32W (TDF).
R7: 35H 32W (TDF).
R4: 34H 32W (TDF). (sur canal 36H avant le 23/04/2024)
R9: 36H 32W (TDF).
R1: 38H 32W (TDF).
R3: 42H 32W (TDF).
R6: 47H 32W (TDF).

:arrow: Modifications prévues le 23/04/2024 :
    - le multiplex R4 passera sur le canal 34H avec une puissance (PAR max) de 32W.
    - Mise en service du multiplex R9 (UHD) sur le canal 36H avec une puissance (PAR max) de 32W.

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

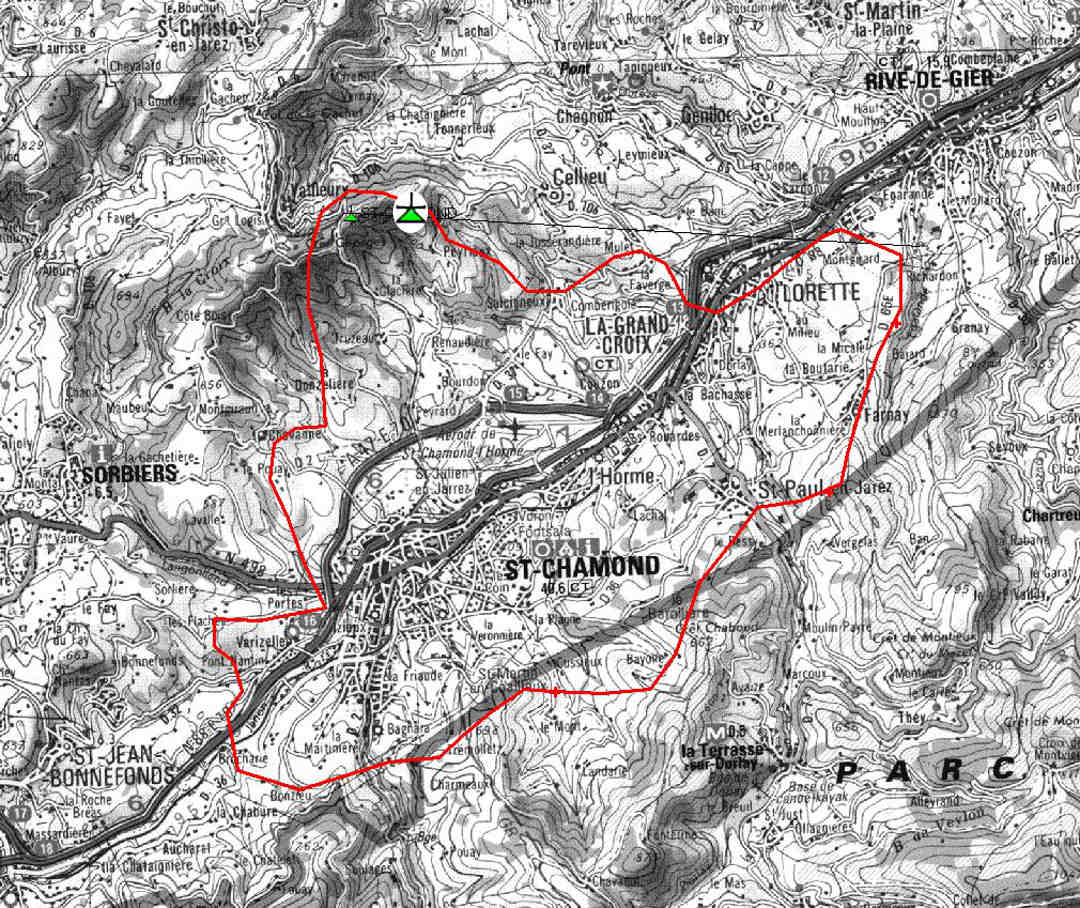

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Saint Chamond.JPG

-------------------------------------------------------------------------------------

SAINT-DENIS-SUR-COISE - CHARBONNIÈRE

:arrow: Localisation du pylône TDF ex ITAS TIM de Charbonnière, sur la commune de Pomeys (69), qui diffuse tous les multiplex de la TNT.
42 Saint-Denis-sur-Coise - Charbonnière (Itas Tim).jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

le pylône TDF de Charbonnière n'est plus utilisé pour la TNT.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23V 8,9W (TDF).
R4: 40V 8,9W (TDF).
R3: 41V 8,9W (TDF).
R1: 43V 8,9W (TDF).
R2: 44V 8,9W (TDF).
R6: 46V 8,9W (TDF).

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

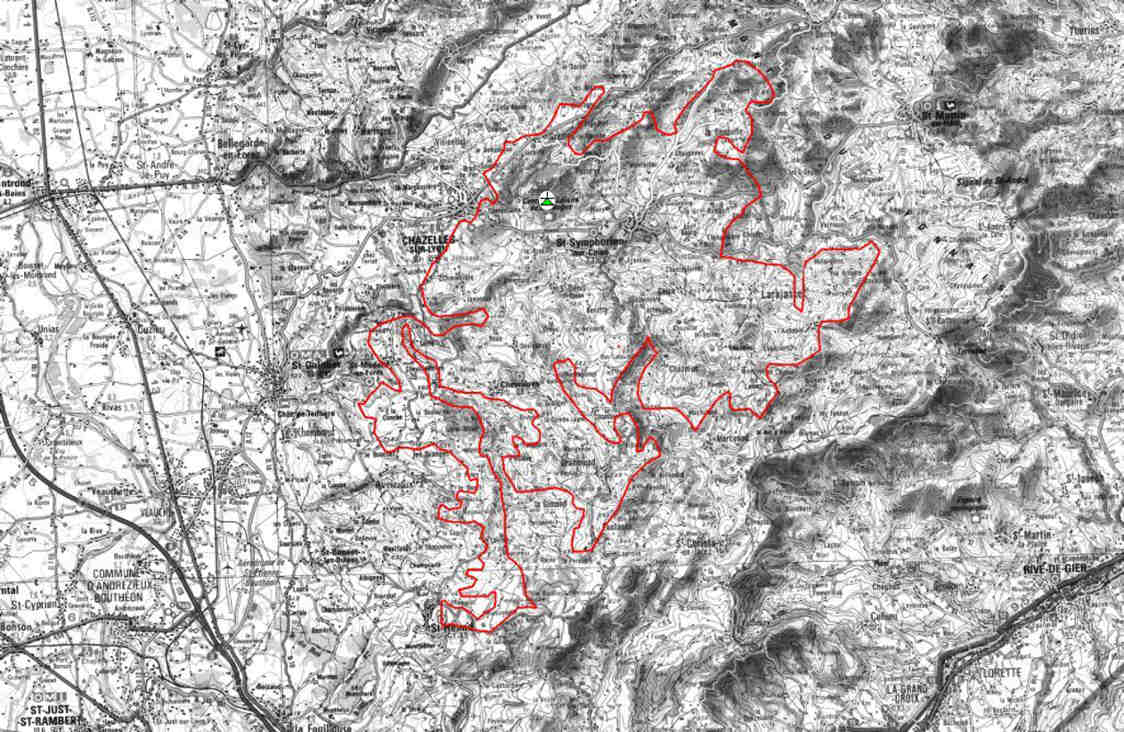

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Saint Denis sur Coise.jpg

-------------------------------------------------------------------------------------

SAINT-ÉTIENNE 2 - LE PARADIS

:arrow: Localisation du pylône TDF du Paradis, au lieu-dit Le Crêt Fond Perdu, sur la commune de Saint-Jean-Bonnefonds :

D'autres photos sont disponibles: ici

42 Saint-Étienne 2 - Le Paradis.jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 10W (TDF).
R1: 38H 10W (TDF).
R9: 36H 10W (TDF).
R4: 40H 10W (TDF).
R3: 41H 10W (TDF).
R2: 44H 10W (TDF).
R6: 46H 10W (TDF).

:arrow: Modifications prévues le 23/04/2024 :
Mise en service du multiplex R9 (UHD) sur le canal 36H avec une puissance (PAR max) de 10W.

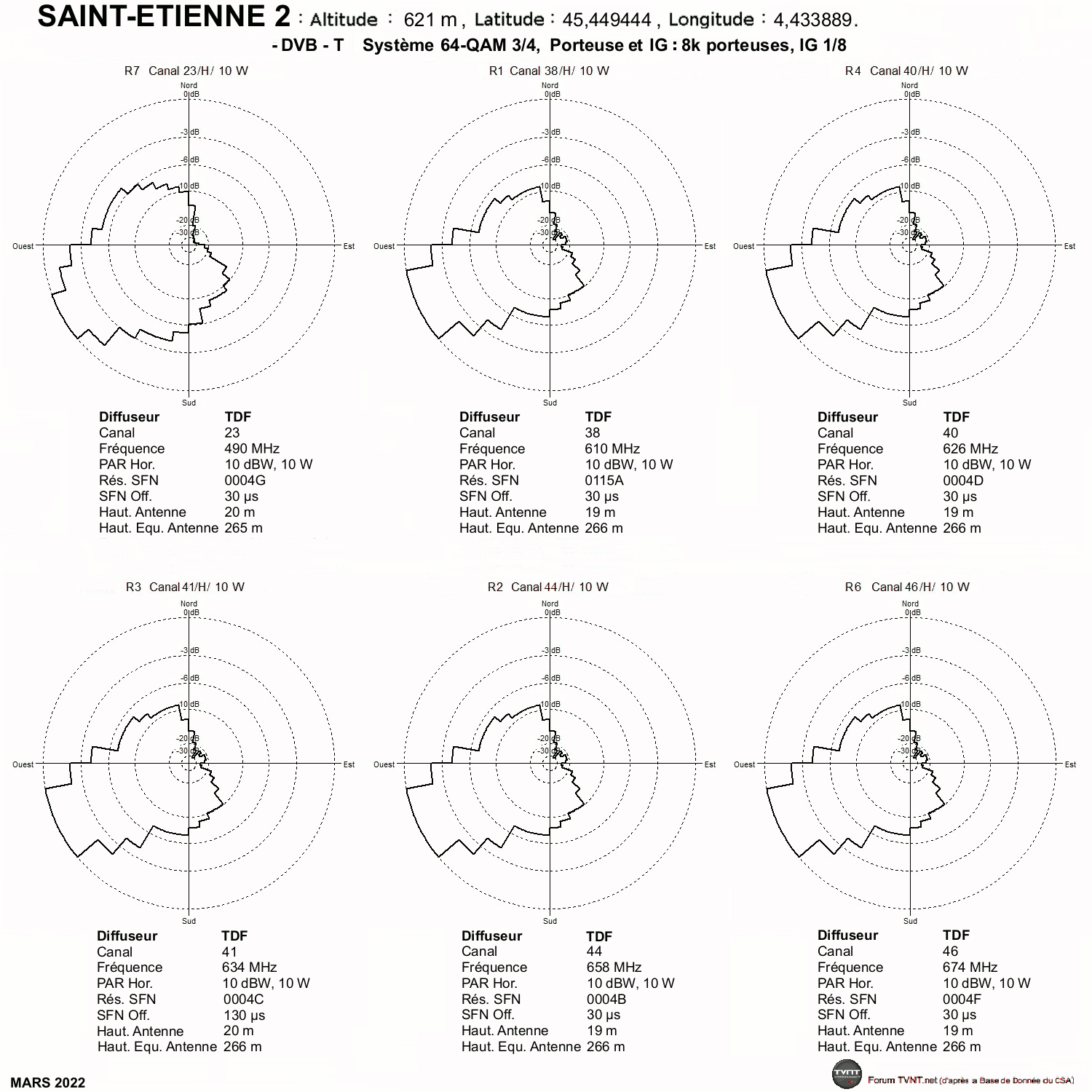

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
SAINT-ETIENNE 2.gif


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Saint Etienne 2.JPG

-------------------------------------------------------------------------------------

SAINT-ÉTIENNE 3 - CENTRE - RUE ÉMILE DESCHANEL

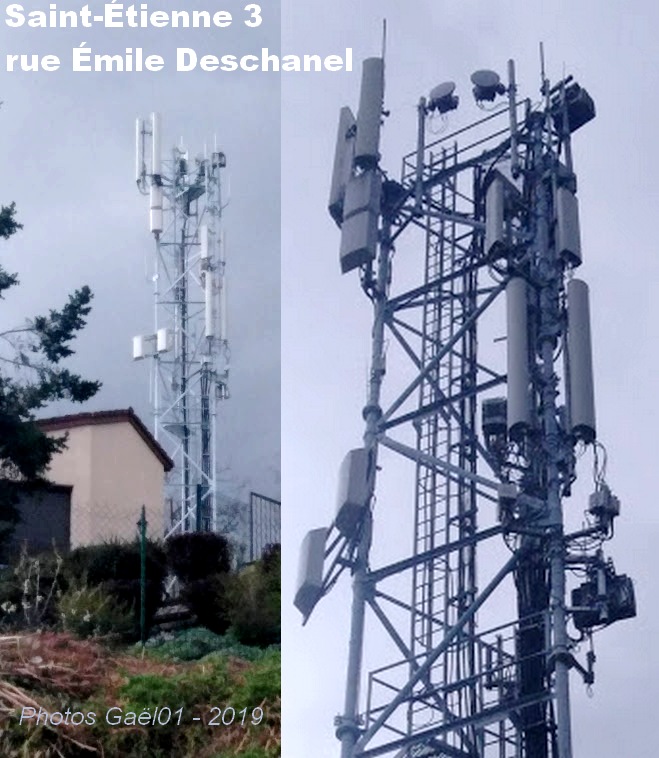

:arrow: Localisation du pylône TDF de la rue Émile Deschanel, commune de Saint-Étienne :

D'autres photos sont disponibles: ici

42 Saint-Étienne 3 - Rue Émile Deschanel.jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 1W (TDF).
R1: 38H 1W (TDF).
R4: 40H 1W (TDF).
R3: 41H 1W (TDF).
R2: 44H 1W (TDF).
R6: 46H 1W (TDF).

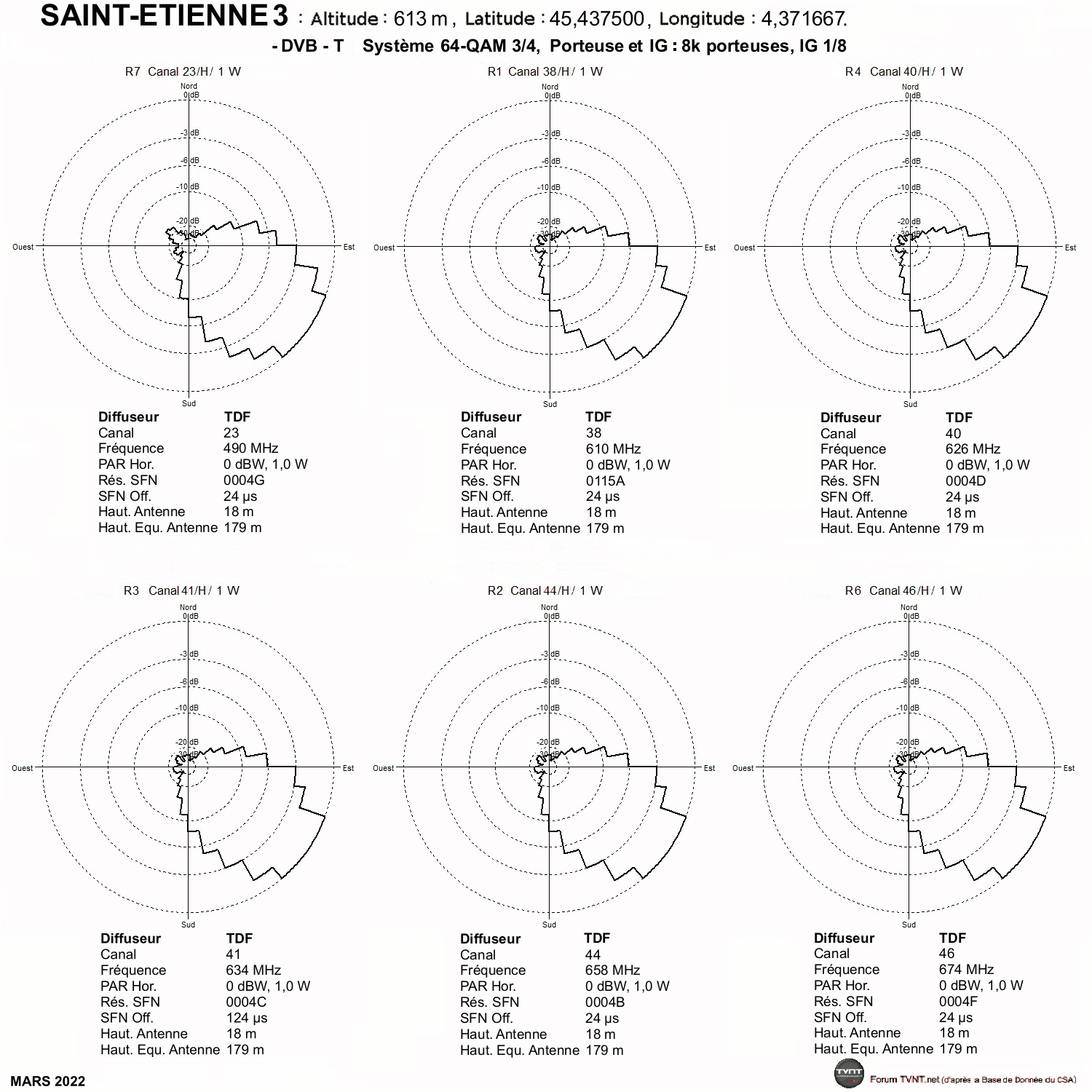

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
SAINT-ETIENNE 3.gif


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Saint Etienne 3.JPG

-------------------------------------------------------------------------------------

SAINT-ÉTIENNE 4 - OUEST - LES ROCHETTES

:arrow: Localisation du pylône TDF de Condamine, clinique Saint Victor, commune de Saint-Étienne.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 1W (TDF).
R1: 38H 1W (TDF).
R4: 40H 1W (TDF).
R2: 44H 1W (TDF).
R6: 46H 1W (TDF).

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
SAINT-ETIENNE 4.gif

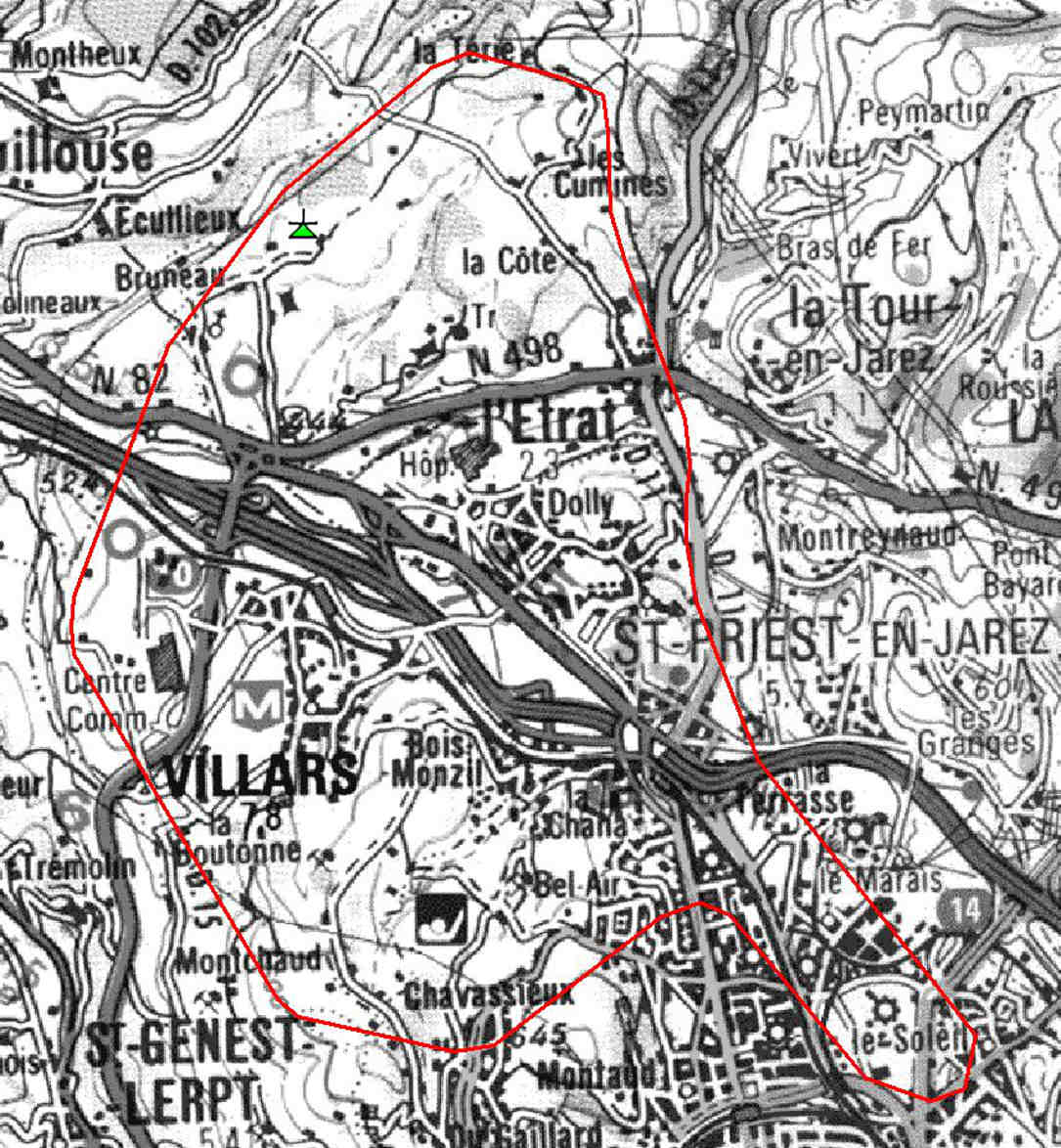

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Saint Etienne 4.JPG

-------------------------------------------------------------------------------------

SAINT-GALMIER - LES LUCHÈRES

:arrow: Localisation du pylône TDF des Luchères, sur la commune de Lézigneux :

D'autres photos sont disponibles: ici

42 Saint-Galmier - Les Luchères.jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 100W (TOWERCAST). (sur canal 27H avant le 2 avril 2024)
R6: 24H 100W (TOWERCAST).
R9: 27H 120W (TOWERCAST).
R4: 33H 120W (TOWERCAST).
R7: 37H 126W (TOWERCAST).
R2: 39H 126W (TOWERCAST).
R1: 45H 138W (TOWERCAST).

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

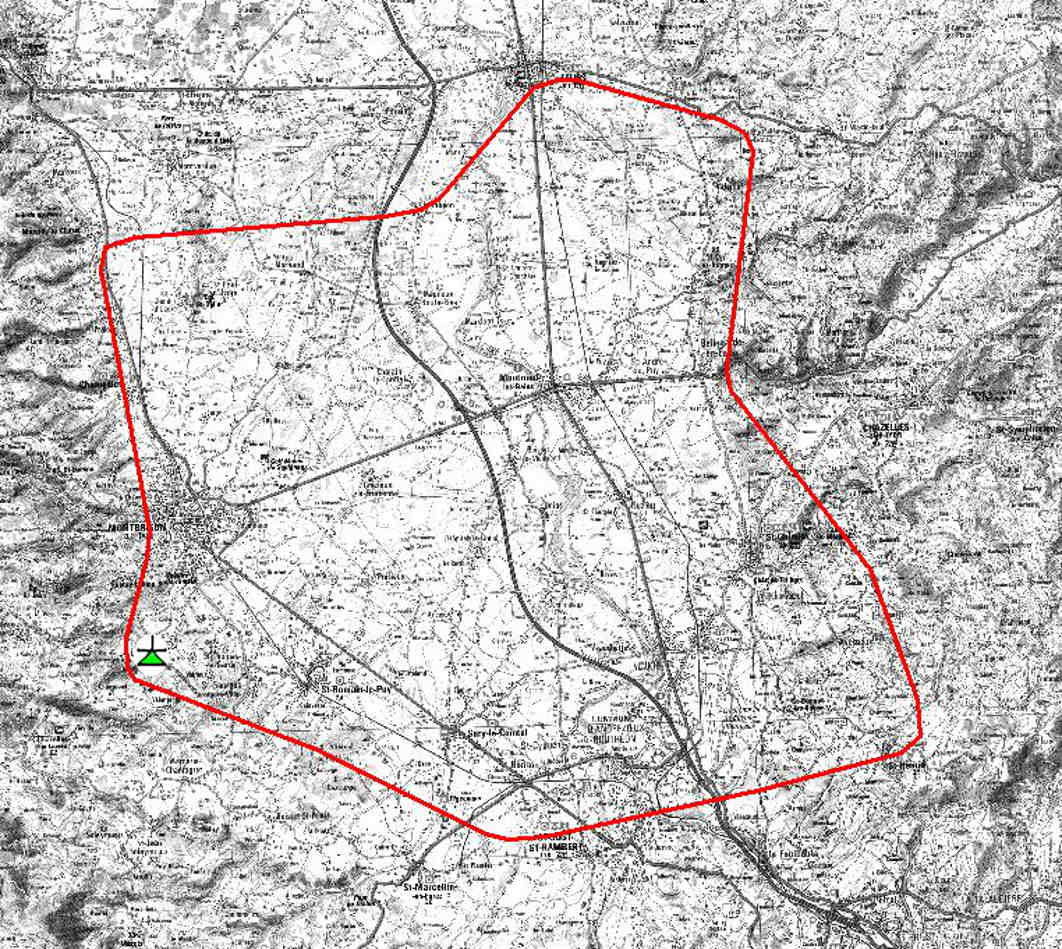

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Saint galmier.JPG

-------------------------------------------------------------------------------------

SAINT-GENEST-LERPT - CHÂTEAU D'EAU

:arrow: Localisation du pylône du château d'eau rue du Maréchal de Lattre de Tassigny, commune de Saint-Genest-Lerpt.

42 Saint-Genest-Lerpt - Château d'Eau.BIS.jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 1,2W (TOWERCAST).
R1: 38H 1,1W (TOWERCAST).
R4: 40H 1,2W (TOWERCAST).
R2: 44H 1,2W (TOWERCAST).
R6: 46H 1,2W (TOWERCAST).

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

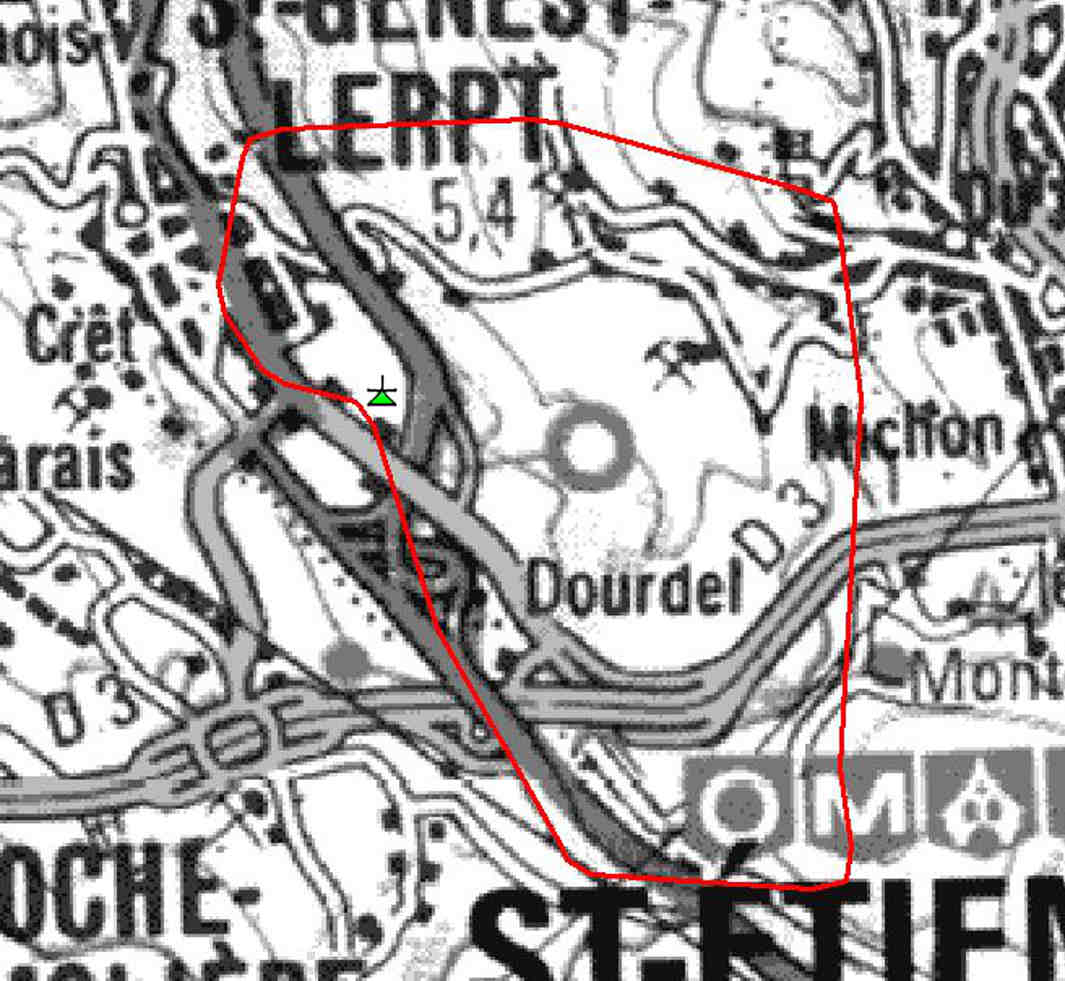

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Saint Genest Lerpt.JPG

-------------------------------------------------------------------------------------

SAINT-JUST-EN-CHEVALET - CHAMPOLY - BOIS D'URFÉ

:arrow: Localisation du pylône TDF ex ITAS TIM du Bois d'Urfé, sur la commune de champoly.

42 Saint-Just-en-Chevalet - Champoly - Bois d'Urfé.jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 18W (TDF).
R4: 40H 8,9W (TDF).
R3: 41H 18W (TDF).
R1: 43H 18W (TDF).
R2: 44H 8,9W (TDF).
R6: 46H 18W (TDF).

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Saint Just-En-Chevalet.JPG

-------------------------------------------------------------------------------------

SAINT-JUST-SAINT-RAMBERT - LE BRUYAT

:arrow: Localisation du pylône TDF du Bruyat, sur la commune de Chambles :

Image Photo de Viking42

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 4W (TOWERCAST).
R4: 40H 4W (TOWERCAST).
R3: 41H 4W (TOWERCAST).
R1: 42H 4W (TOWERCAST).
R2: 44H 4W (TDF).
R6: 46H 4W (TOWERCAST).

:arrow: Détails des caractéristiques techniques de l'émetteur :Cliquez sur l'image pour l'agrandir

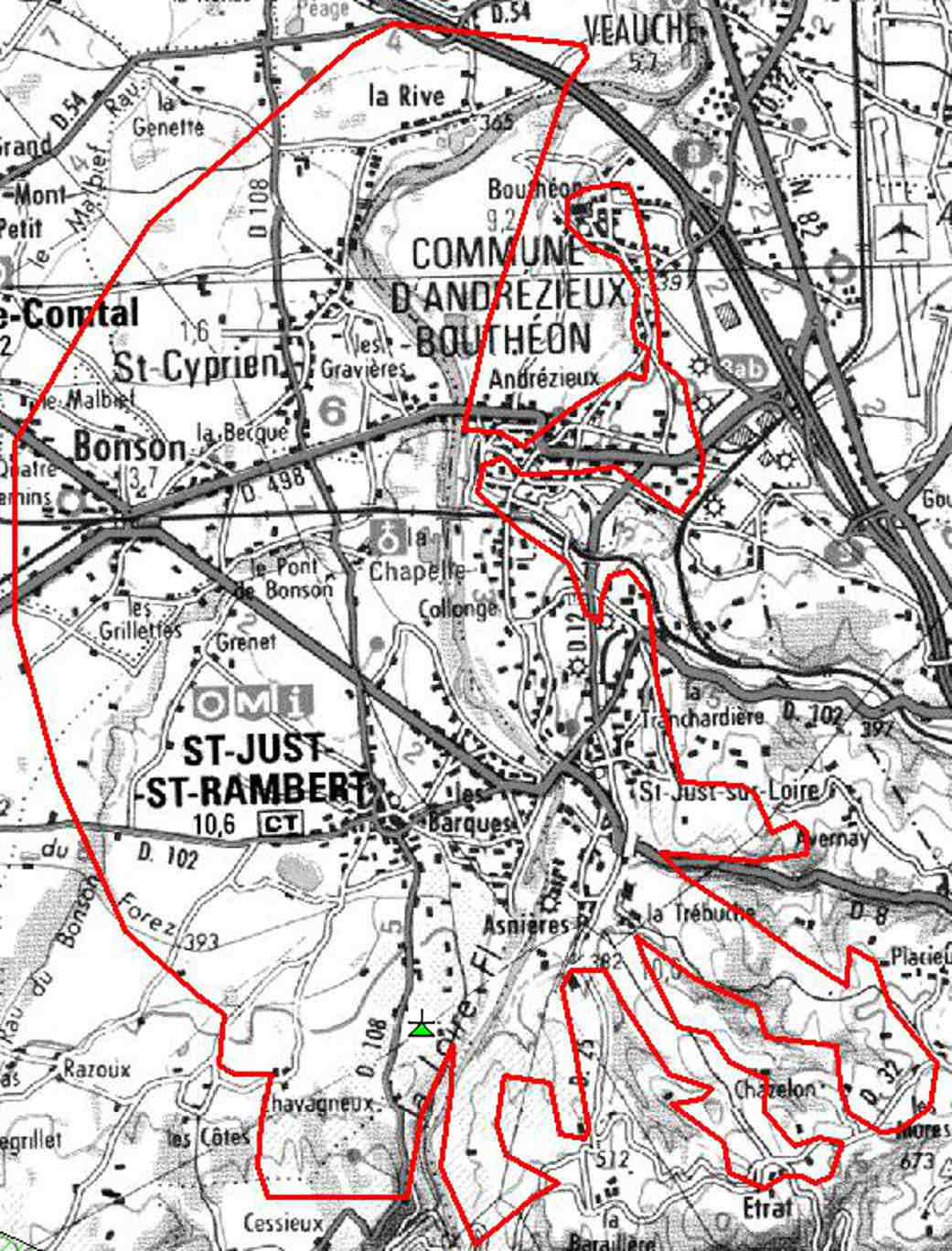

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Saint Just-Saint-Rambert.JPG

-------------------------------------------------------------------------------------

VILLARS - MONTVENTOZ

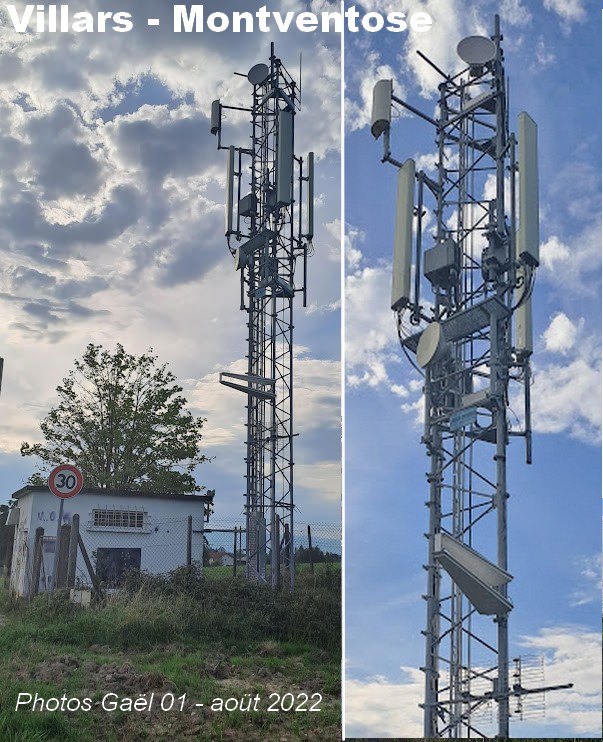

:arrow: Localisation du pylône TDF du Mont-Ventoz, sur la commune de L'Étrat :

D'autres photos sont disponibles: ici

42 Villars - Montventose.jpg
cliquer sur l'image pour l'agrandir
photos Gaël 01, d'autres photos sous ce lien

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 23H 7,1W (TDF).
R1: 38H 5,6W (TDF).
R4: 40H 7,1W (TDF).
R3: 41H 5,8W (TDF).
R2: 44H 5,6W (TDF).
R6: 46H 7,1W (TDF).

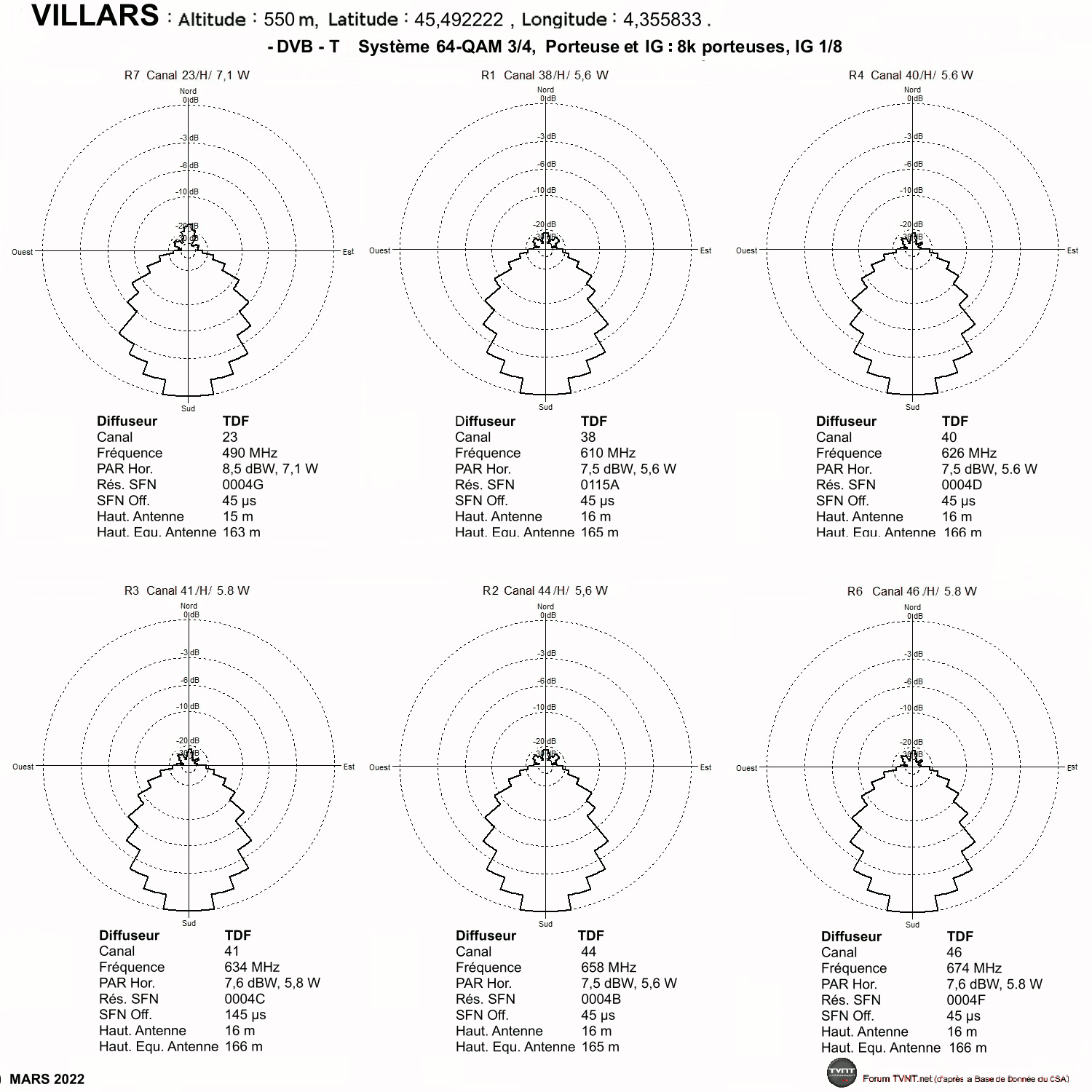

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

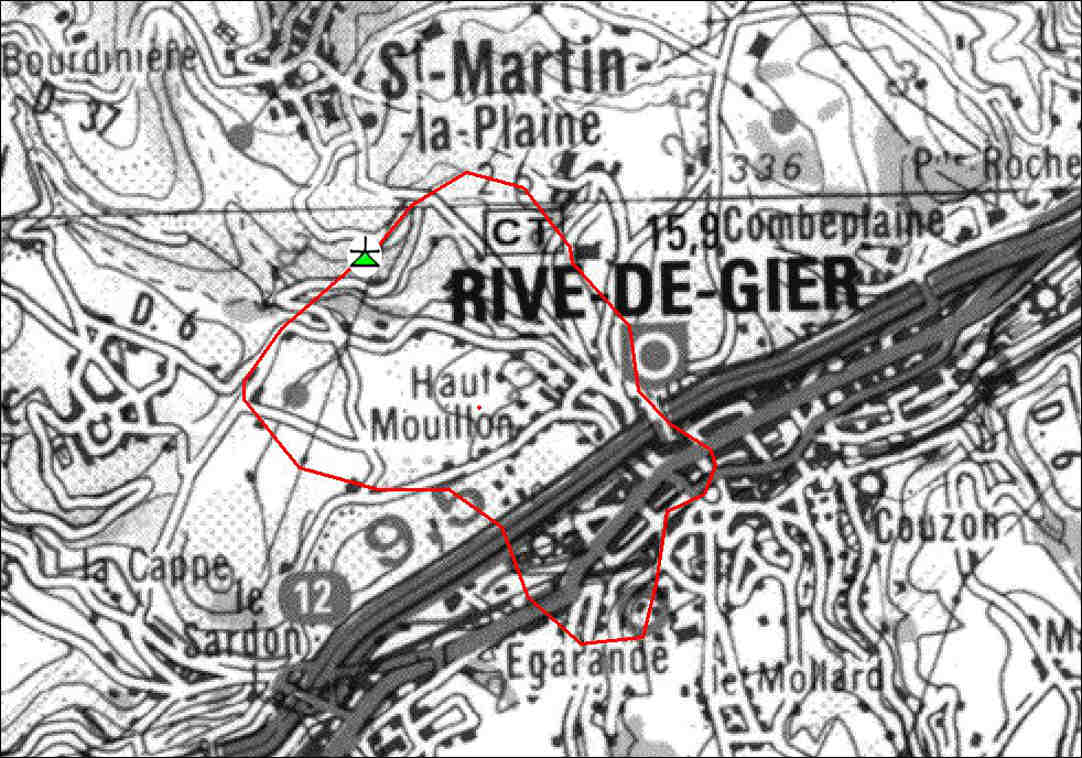

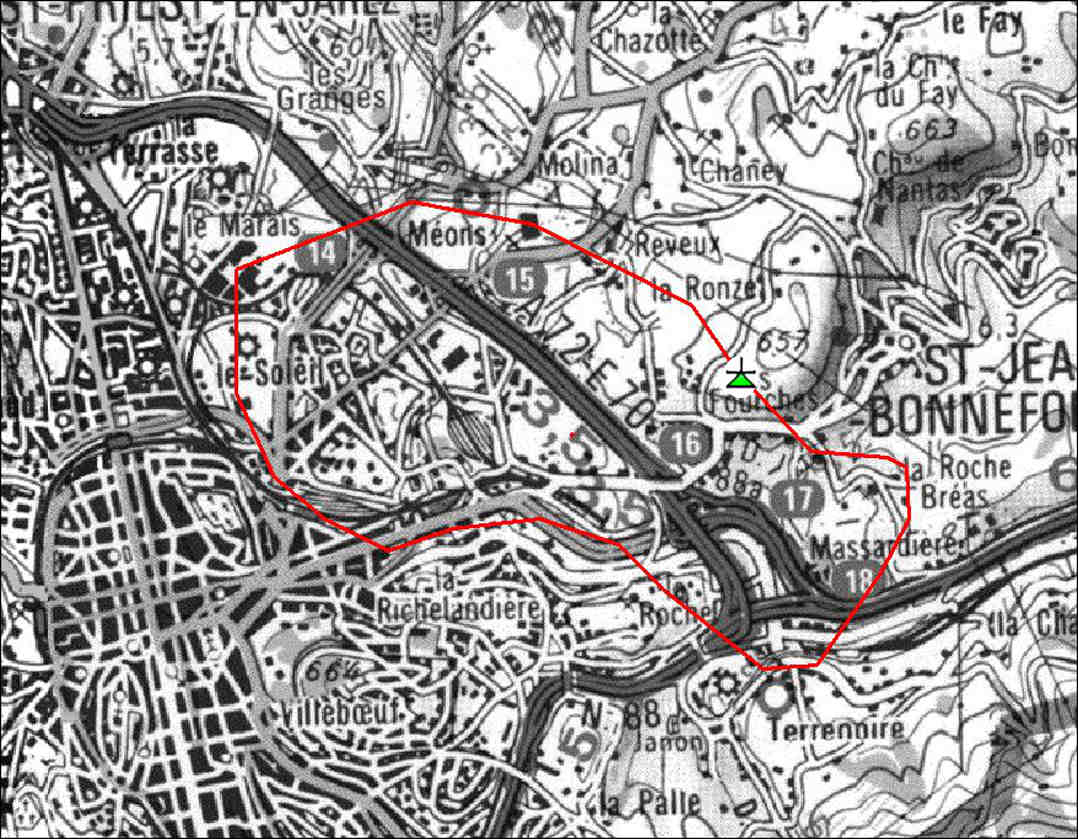

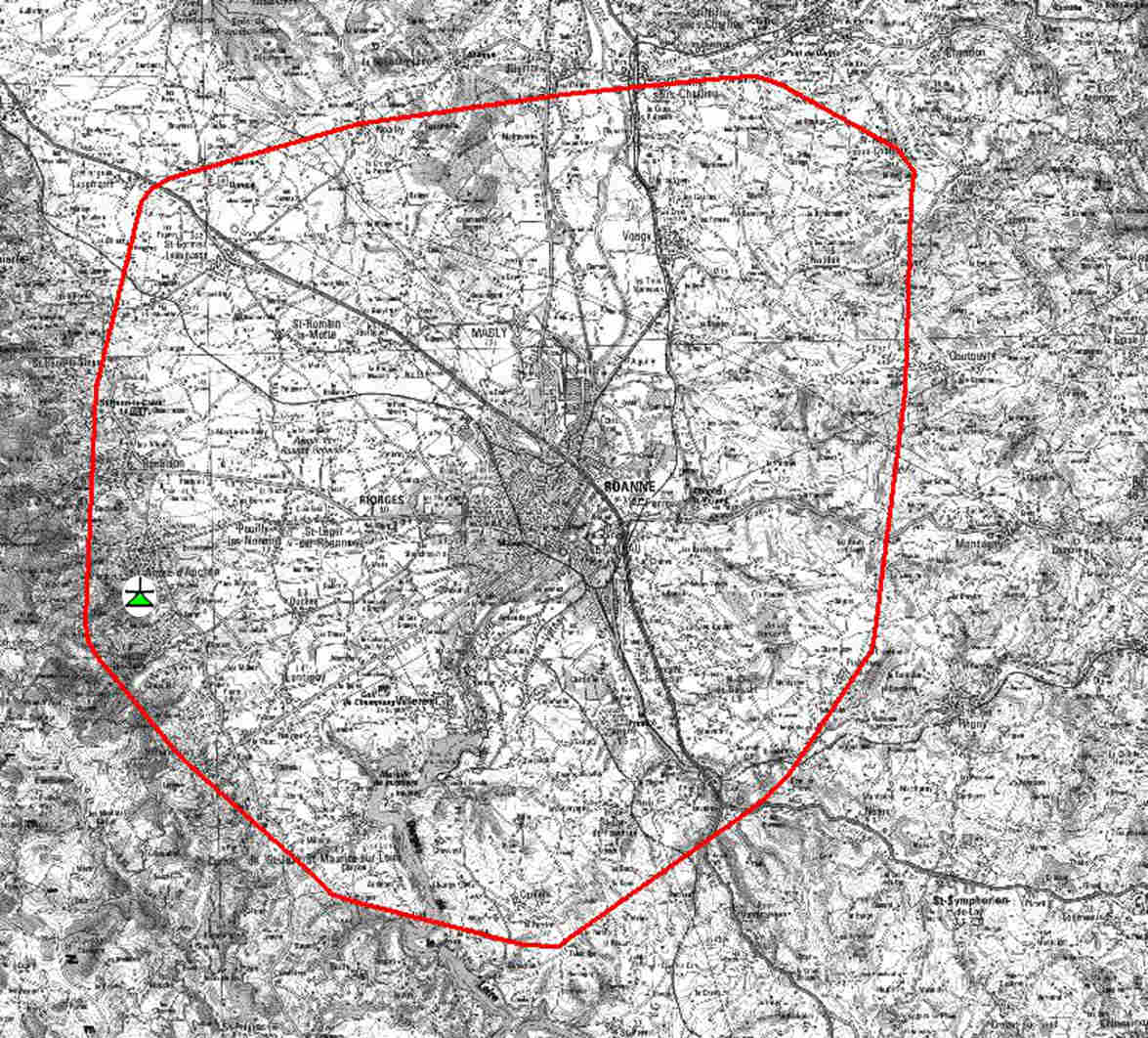

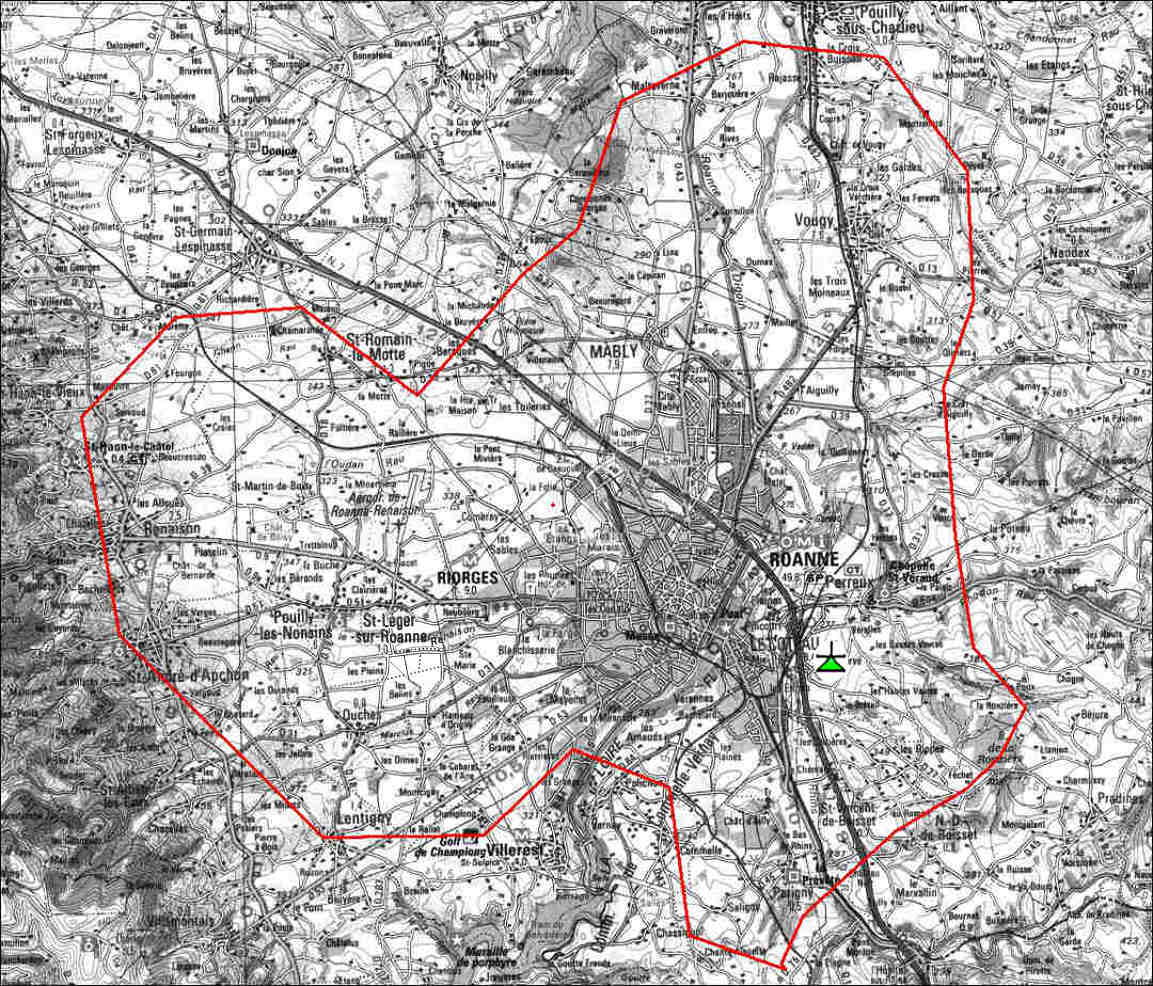

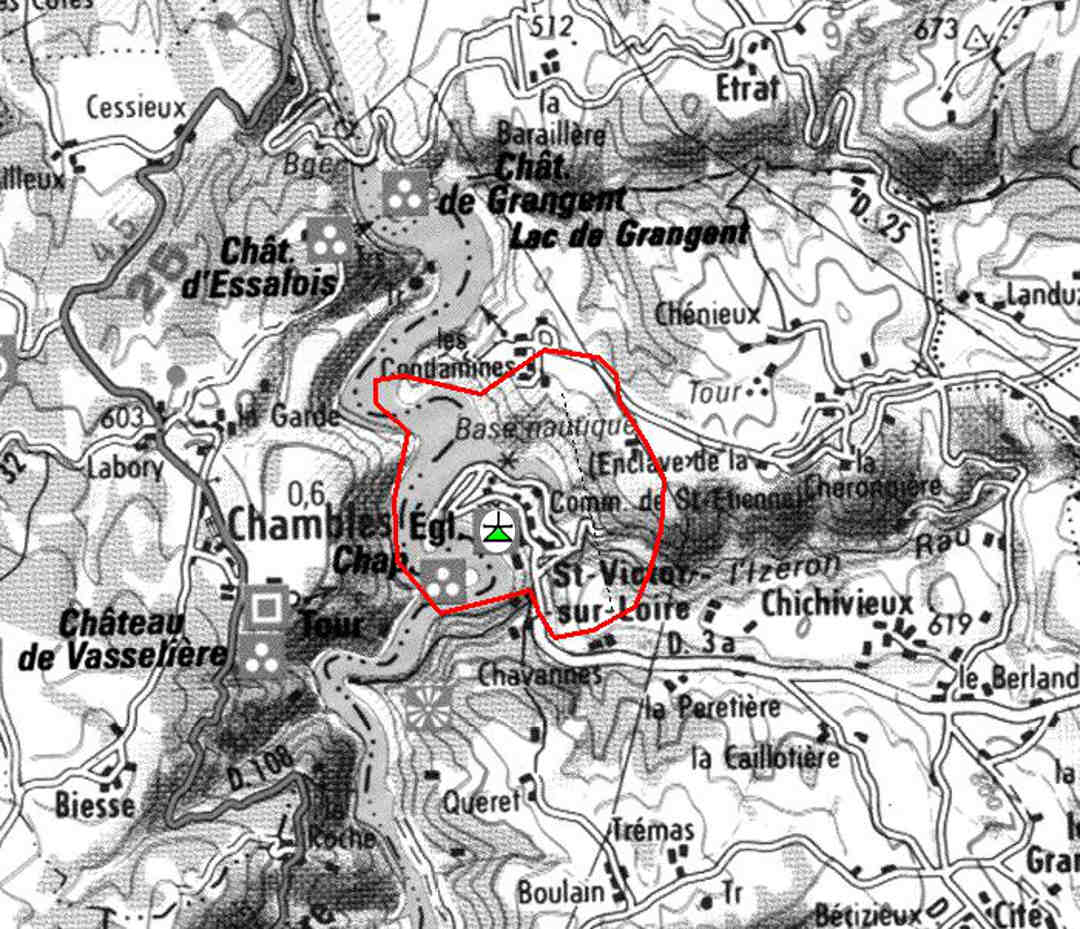

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------
Source des détails des caractéristiques techniques et des cartes de couverture des émetteurs : http://www.csa.fr
Dernière édition par Emmebel le 26 Avr 2024 14:34, édité 156 fois.
Raison: Mise a jour.
Terrestre : TV Sony KDL-42W829B, enregistreur Panasonic DMR-BWT745EC, antenne Televés DAT45+MRD
IP : Freebox HD 02C
Satellite : Xsat CDTV410, parabole Visiosat Bi-Sat G4 (19.2°E/13°E/5°O)
Laurent
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 3548
Inscription: 28 Juin 2005 11:54
Localisation: [38] Allevard

Messagepar Laurent » 29 Déc 2007 12:15

C'est ici qu'on discute de tous les émetteurs de la Loire.
Terrestre : TV Sony KDL-42W829B, enregistreur Panasonic DMR-BWT745EC, antenne Televés DAT45+MRD
IP : Freebox HD 02C
Satellite : Xsat CDTV410, parabole Visiosat Bi-Sat G4 (19.2°E/13°E/5°O)
Laurent
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 3548
Inscription: 28 Juin 2005 11:54
Localisation: [38] Allevard

Messagepar Laurent » 03 Jan 2008 14:25

L'émetteur du Mont Pilat a été intégré dans son département.
Terrestre : TV Sony KDL-42W829B, enregistreur Panasonic DMR-BWT745EC, antenne Televés DAT45+MRD
IP : Freebox HD 02C
Satellite : Xsat CDTV410, parabole Visiosat Bi-Sat G4 (19.2°E/13°E/5°O)
Laurent
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 3548
Inscription: 28 Juin 2005 11:54
Localisation: [38] Allevard

Messagepar TERENCE » 13 Jan 2008 03:04

Bonsoir sur l'ancien topic du pilat, vous renvoyer sur le département de l'ain 01.
:wink:
a++++++++++++++++++
TERENCE
Petit ver
Petit ver

Messages: 15
Inscription: 02 Oct 2006 22:16

Messagepar lyonnais » 13 Jan 2008 03:21

il serait bien de le mettre aussi sur 69 et 01car 60% est deservie ds le rhone et l ain par le mont pilat.
lyonnais


Messagepar Lor@n » 19 Jan 2008 20:58

Je suis dans la commune de St just St rambert, je ne capte rien en TNT (Coté St just en bord de loire.)

Par contre mes canaux analogique ne correspondent à aucun de ceux cités ci dessus, voici les mieux qui me permette d'avoir une tres bonne qualitées de reception analogique:

TF1 : 56
F2 : 53
F3 : 64
C+ : 48
Arte : 58
M6 : 61


:wink:
Lor@n


Messagepar julien74 » 20 Jan 2008 16:59

Bonjour Lor@n ,

Les canaux TV analogiques que tu reçois viennent de l'émetteur de St Just St Rambert (Le Bruyat) qui ne diffuse pas la TNT pour l'instant.

Ta commune n'est qu'en partie desservie que par 2 émetteurs selon le site web TDF: http://www.tdf.fr/tnt-cartes-couverture/ , il s'agit:
- De Lyon Mont-Pilat avec en analogique 46:TF1 ; 40:France 2 ; 43:France 3 ; 10:Canal+ ; 59:France 5/Arte ; 62:M6.
- De St Etienne Guizay avec en analogique 35:TF1 ; 30:France 2 ; 33:France 3 ; 38:Canal+ ; 65:France 5/Arte ; 55:M6.

Essayes ces canaux sur ta TV analogique et regarde le(s)quel(s) est(sont) le(s) meilleur(s) au niveau de la qualité d'image.

A mon avis pour recevoir la TNT , tu devras attendre que la TNT soit diffusée sur ton émetteur local de ta commune... :cry:

@+ :wink:
Avatar de l’utilisateur
julien74
Brigades du Tigre
Brigades du Tigre

Messages: 66360
Inscription: 12 Avr 2006 18:50
Localisation: Le Sappey (Haute-Savoie)

Pb reception intermittent

Messagepar chauffch » 06 Mar 2008 22:30

Bonsoir,

je voudrais soumettre a votre sagacité, le probleme suivant:

de temps en temps, mon image se fige, petits carrés,.. C'est ponctuel et intermittent.
Quand le probleme survient, si je change de chaine et reviens sur la chaine precedente, j'ai alors qualité d'image OK pendant qques secondes ou minutes, puis ca replante. etc.
Mais attention, ce probleme n'arrive pas tout le temps, il y a des periodes ou tout se passe bien.

lieu: Irigny
Antenne pointée sur Pilat (je ne peux pas pointer sur Fourviere, l'emetteur est caché derriere l'eglise).
qualité du signal:
quand ca fonctionne: Niveau 72-75, Qualité 98%.
Quand probleme: ca depend, mais il est clair que qualité baisse. Je vois aussi des "echos longs".
Materiel: Sagem ITD62 + antenne neuve speciale TNT (je ne sais plus le modele).

Ce que je ne comprend pas, c'est pourquoi ca peut fonctionner a certains moments et pas a d'autres. Que peut-il se passer pour que le signal fluctue ainsi.

Merci de vos lumieres.
CC.
chauffch

Messages: 5
Inscription: 16 Fév 2008 15:59
Localisation: Irigny (Rhone)

Re: Pb reception intermittent

Messagepar julien74 » 07 Mar 2008 12:49

Bonjour chauffch ,

C'est une antenne intérieure ou extérieure?

Si c'est une antenne extérieure:
Qui a pointé ton antenne?
Combien de TV sont branchées sur cette antenne?
Il y a environ combien de mètres de câbles entre l'antenne et la TV?
Y a-t-il un ampli ou un pré-ampli?
As-tu la possibilité de "bouger" l'antenne pour faire des tests?

Comment reçois-tu en analogique TF1 , F2 , F3 et surtout F5/ARTE et M6 LYON en provenance du Pilat?
Reçois-tu TLM aussi en analogique?
Vois-tu le Mont-Pilat chez toi? A proximité de chez toi?

Ton soucis ne vient pas de ton SAGEM ou du fait que tu changes de chaînes , ça n'a rien à voir...
Y a-t-il des chaînes TNT qui n'ont pas de soucis de réception? Et d'autres où il y a toujours des problèmes?
Ton soucis vient du fait que la réception de ton émetteur est moyenne et selon le temps / le climat et selon qu'il fasse jour ou nuit , la propagation des ondes varient. bon nombre de gens qui ont une réception moyenne constate ce genre de phénomènes qui est bien agaçant quand tu regardes la TV...
Moi par exemple , j'arrive à recevoir sur l'émetteur d'Annecy le R4 (M6 , W9 , NT1) uniquement le printemps ou en automne la nuit et quand il pleut , l'été en plein après-midi ensoleillé et chaud je ne reçois rien...

Cela peux venir aussi d'un scooter qui passe dans la rue , etc...

@+ :wink:
Avatar de l’utilisateur
julien74
Brigades du Tigre
Brigades du Tigre

Messages: 66360
Inscription: 12 Avr 2006 18:50
Localisation: Le Sappey (Haute-Savoie)

Messagepar chauffch » 07 Mar 2008 17:39

Bonjour Julien74,

Merci de ta réponse.
quand je regarde mes symptômes, je suis assez d'accord avec tes conclusions: une réception moyenne qui fluctue en fonction du temps qu'il fait, de la qualité de propagation des ondes,...
Par contre, je suis assez surpris d'une telle amplitude dans les différences. je pensais que les signaux hertziens étaient moins sujets aux aleas du temps.
Néanmoins je ne me satisfais pas de cette situation et vais continuer à chercher comment améliorer mon image.

des réponses à tes questions:
- Antenne extérieure, pointée par moi-même dans la même direction que toutes les antennes voisines.
- Bonne qualité en analogique (TF1, A2, A3, C+, Arte, M6) TLM un peu moins bon, mais ça va.
- 1 seule télé sur l'antenne.
- Antenne sur le toit, 1 étage, Télé dans le salon Rdc = 15-20 de câble.
- Apriori, pas d'ampli, ni de preampli.
- j'ai bougé, j'ai teste direction Pilat, Saint-E et fourviere. je suis dans la meilleure orientation possible.
- Je vois le mont Pilat depuis le toit.

Les problèmes proviennent surtout de certains groupes de chaines. De mémoire principalementTF1, M6. Mais ca varie, des fois certains bouquets, rarement tous.

quelles solution pour améliorer ? ampli/pre-ampli? chgt câblage? changement de maison :lol: ?

Merci.
CC
chauffch

Messages: 5
Inscription: 16 Fév 2008 15:59
Localisation: Irigny (Rhone)
