Messagepar Laurent » 07 Nov 2007 19:07

Liste des émetteurs dans le département du Haut-Rhin :

:arrow: Émetteur Principal :
- Mulhouse - Belvédère.

:arrow: Émetteurs Locaux :
- Altkirch - La Cimenterie.
- Bitschwiller-lès-Thann - Grundel.
- Guebwiller - Lautenbach - Schweighouse.
- Hirsingue - Baumgartenholz.
- Kaysersberg - Kientzheim.
- Lapoutroie - Le Cras de Labaroche.
- Masevaux - Sprickelsberg.
- Munster 1 - Haut Solberg.
- Munster 2- Hohrod.
- Oderen - Thalhorn.
- Orbey 1 - La Roche du Chat Noir.
- Ranspach - Mitzach.
- Saint-Amarin - Hochberg.
- Sainte-Marie-aux-Mines - Rocher du Coucou.
- Zimmerbach - La Fecht.


:arrow: L'émetteur de SAINTE-MARIE-AUX-MINES bien que situé sur la commune de Neubois dans le département du Bas Rhin, dessert surtout l'agglomération de Sainte-Marie-aux-Mines (68), il est donc décrit ici dans le sujet consacré aux émetteurs du département du Haut-Rhin.


Réaménagement de la BANDE 700 MHz dans le département du Haut Rhin :

Le transfert de la bande 700 MHz est effectif sur tous les émetteurs du département du Haut-Rhin depuis le 23 mai 2018. Des réaménagements de canaux ont eu lieu sur l'ensemble des émetteurs.

Les descriptions des émetteurs ont été mises à jour en tenant compte des modifications opérées lors de ces réaménagements.

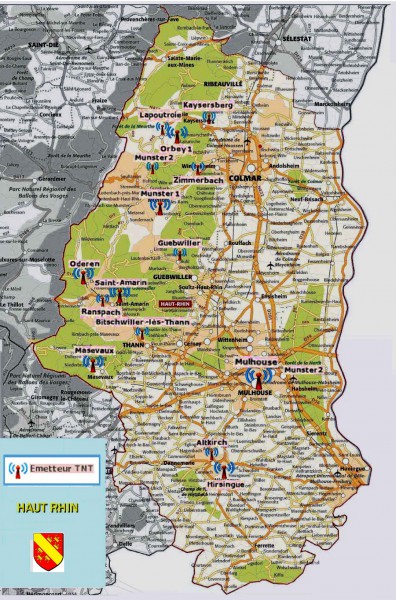

Emplacement des émetteurs du département du Haut Rhin :

Cliquez sur la carte pour l'agrandir
haut rhin1.jpg



Liste des anciens topics :
:arrow: Emetteur de Mulhouse Belvédère


Couverture des émetteurs TNT :
Pour identifier de quel émetteur vous dépendez, recherchez votre commune par l'intermédiaire des outils disponibles sur les sites de TNTtest, du CSA ou de TDF :
:arrow: Test de couverture TNTtest
:arrow: Zones de couverture du CSA
:arrow: Test de couverture TDF


COMPOSITION DES MULTIPLEX NATIONAUX


:arrow: La composition du multiplex local (R1) est donnée ci-dessous, avec la description de chaque émetteur.

-------------------------------------------------------------------------------------

MULHOUSE - LE BELVÉDÈRE

:arrow: Localisation du pylône TDF du Belvédère, commune de Mulhouse :

Image Copyright TDF.
D'autres photos sont disponibles ici

:arrow: Page Wikipedia consacrée à ce site
ATTENTION les données techniques de l'émetteur ne sont pas nécessairement à jour dans la page Wikipédia.


:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 21H 100kW (TOWERCAST). (sur canal 27 avant le 23/05/2018)
R1: 24H 100kW (TDF).
R6: 27H 100kW (TOWERCAST). (sur canal 21 avant le 23/05/2018)
R4: 37H 100kW (TOWERCAST).
R3: 41H 100kW (TOWERCAST). (sur canal 54 avant le 23/05/2018)
R7: 45H 100kW (TOWERCAST). (sur canal 50 avant le 23/05/2018)

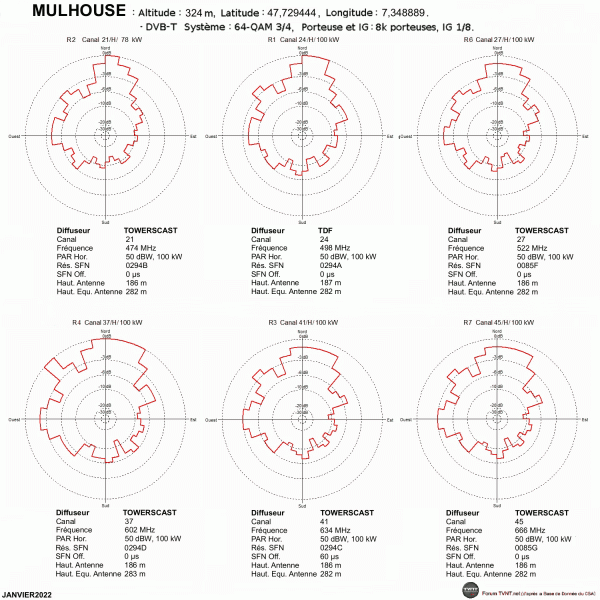

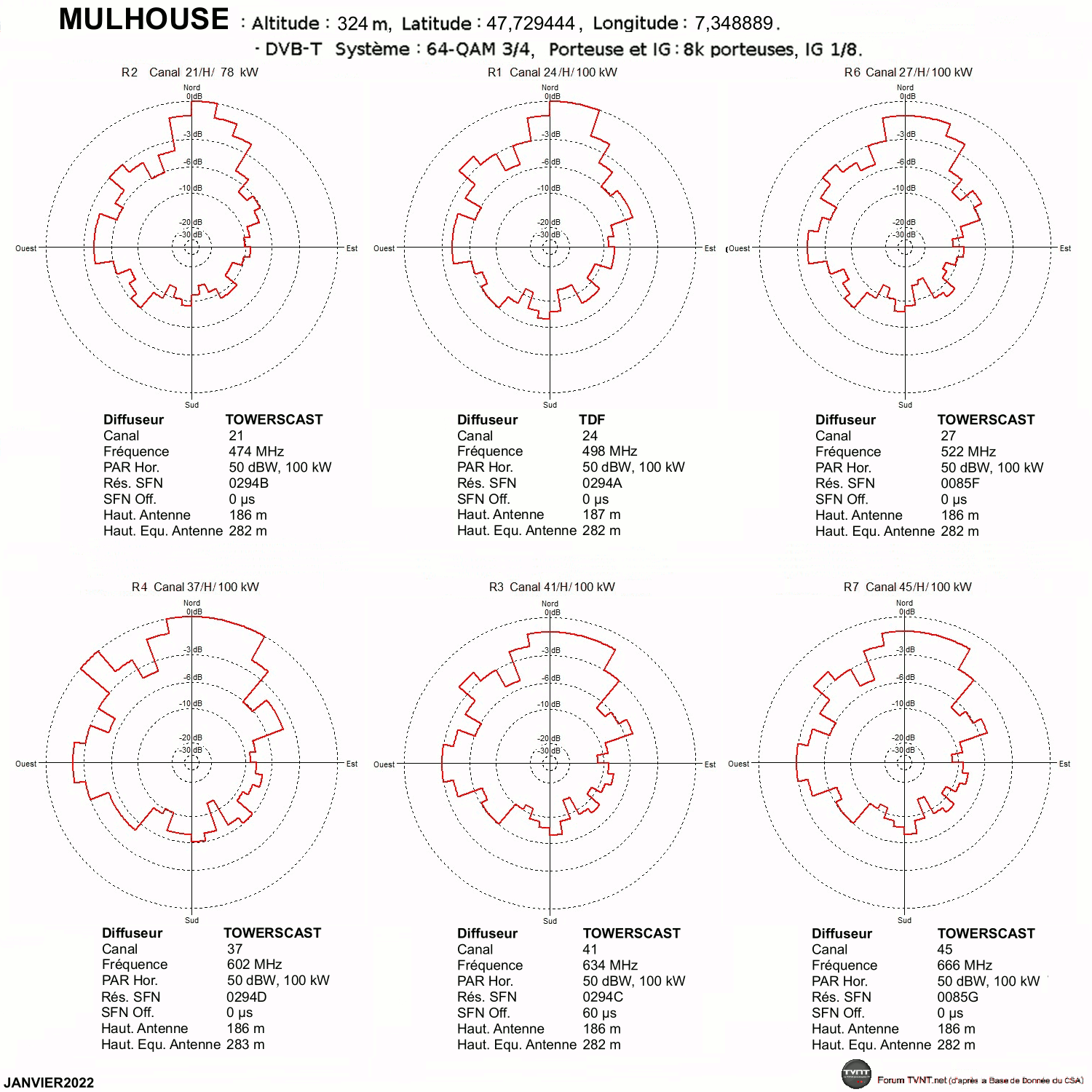

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


-------------------------------------------------------------------------------------

ALTKIRCH - LA CIMENTERIE

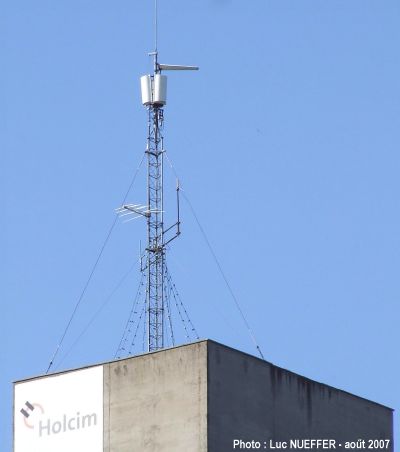

:arrow: Localisation du pylône TDF de la Cimenterie, commune d'Altkirch.

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 21H 500mW (TDF). (sur canal 27 avant le 23/05/2018)
R1: 24H 500mW (TDF).
R6: 27H 500mW (TDF). (sur canal 21 avant le 23/05/2018)
R4: 37H 500mW (TDF).
R3: 41H 500mW (TDF). (sur canal 54 avant le 23/05/2018)
R7: 45H 500mW (TDF). (sur canal 50 avant le 23/05/2018)

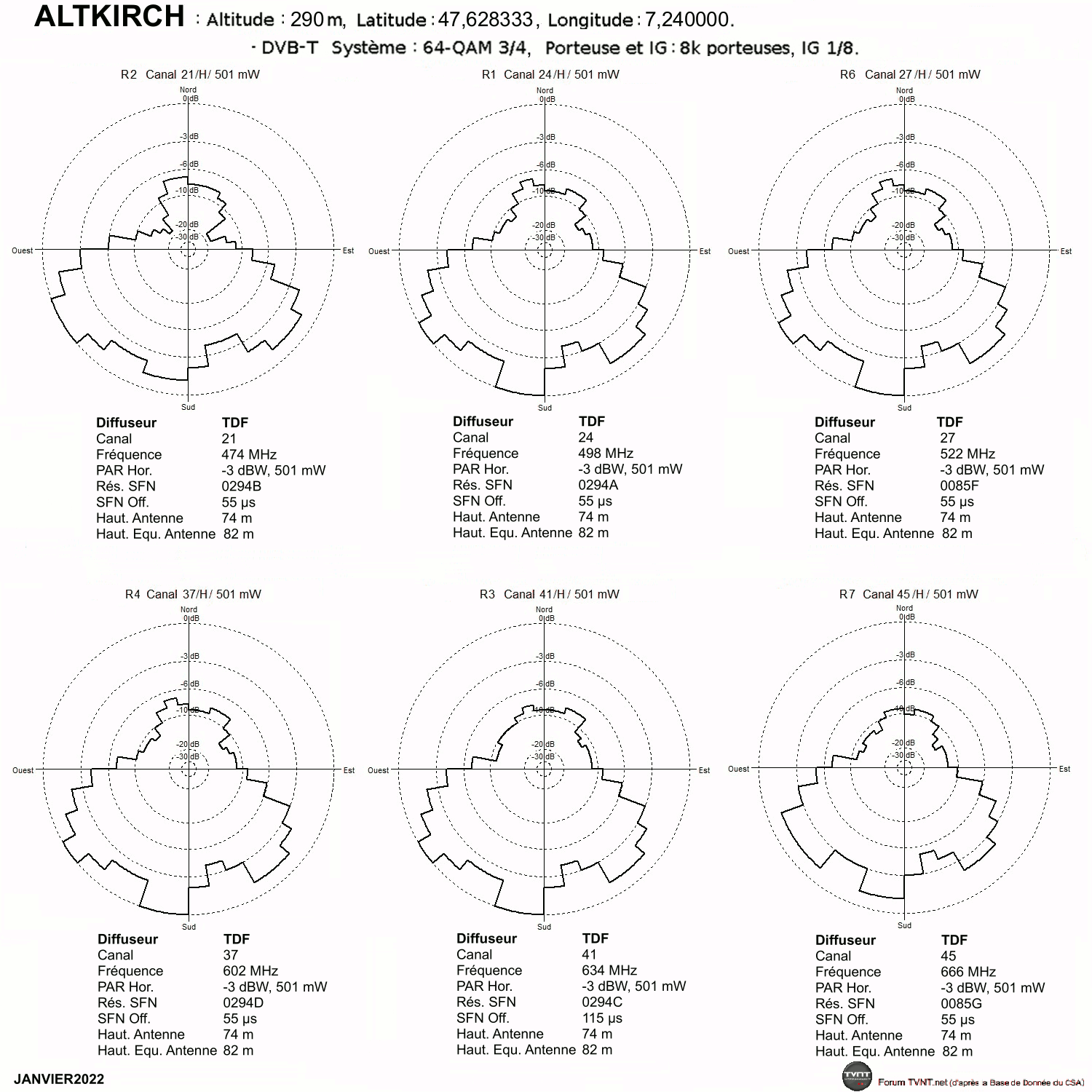

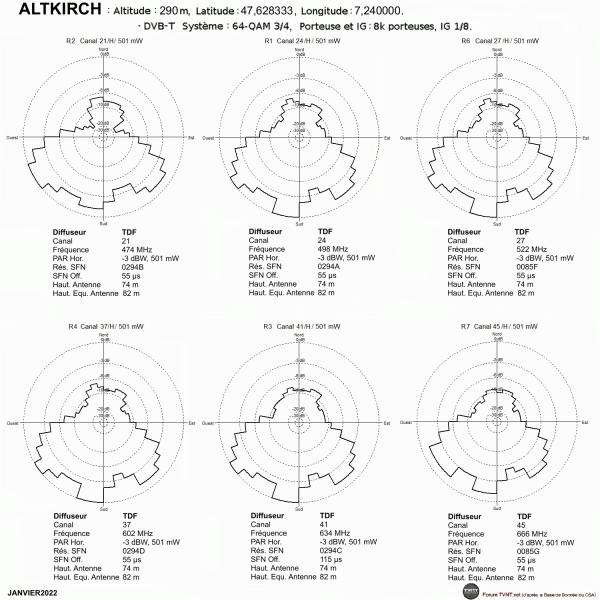

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

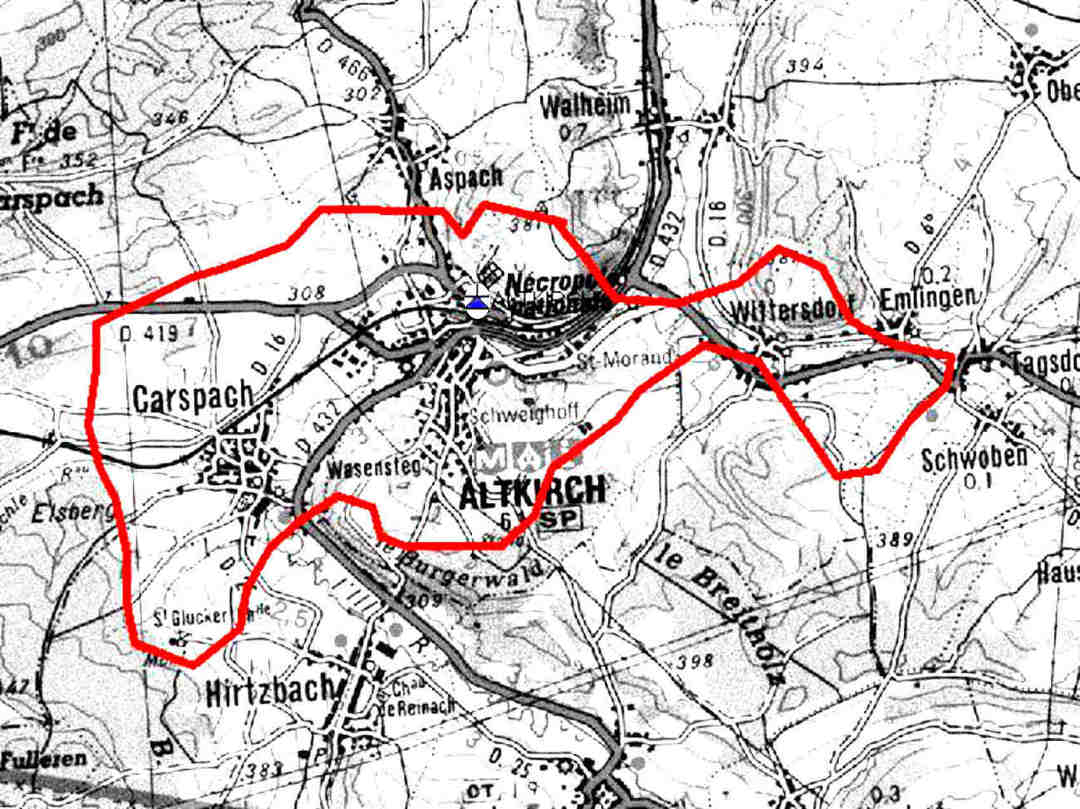

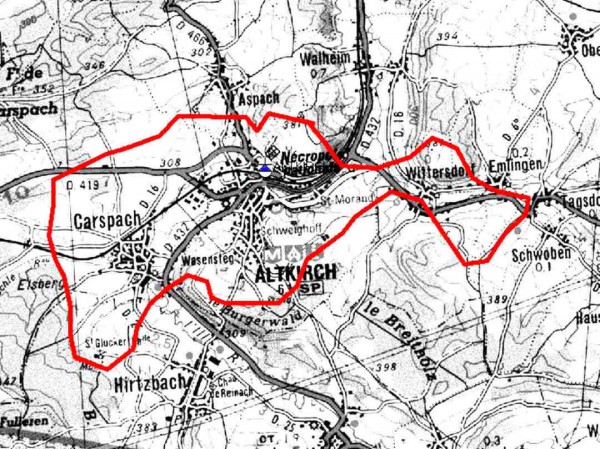

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

BITSCHWILLER-LÈS-THANN - GRUNDEL

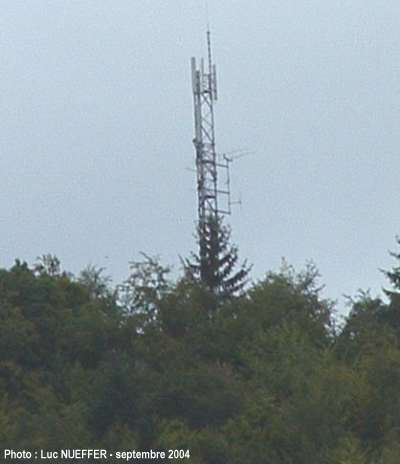

:arrow: Localisation du pylône TDF de Grundel, commune de Bitschwiller-lès-Thann.

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 21H 8,9W (TDF). (sur canal 27 avant le 23/05/2018)
R1: 24H 18W (TDF).
R6: 27H 8,9W (TDF). (sur canal 21 avant le 23/05/2018)
R4: 37H 8,9W (TDF).
R3: 41H 8,9W (TDF). (sur canal 54 avant le 23/05/2018)
R7: 45H 8,9W (TDF). (sur canal 50 avant le 23/05/2018)

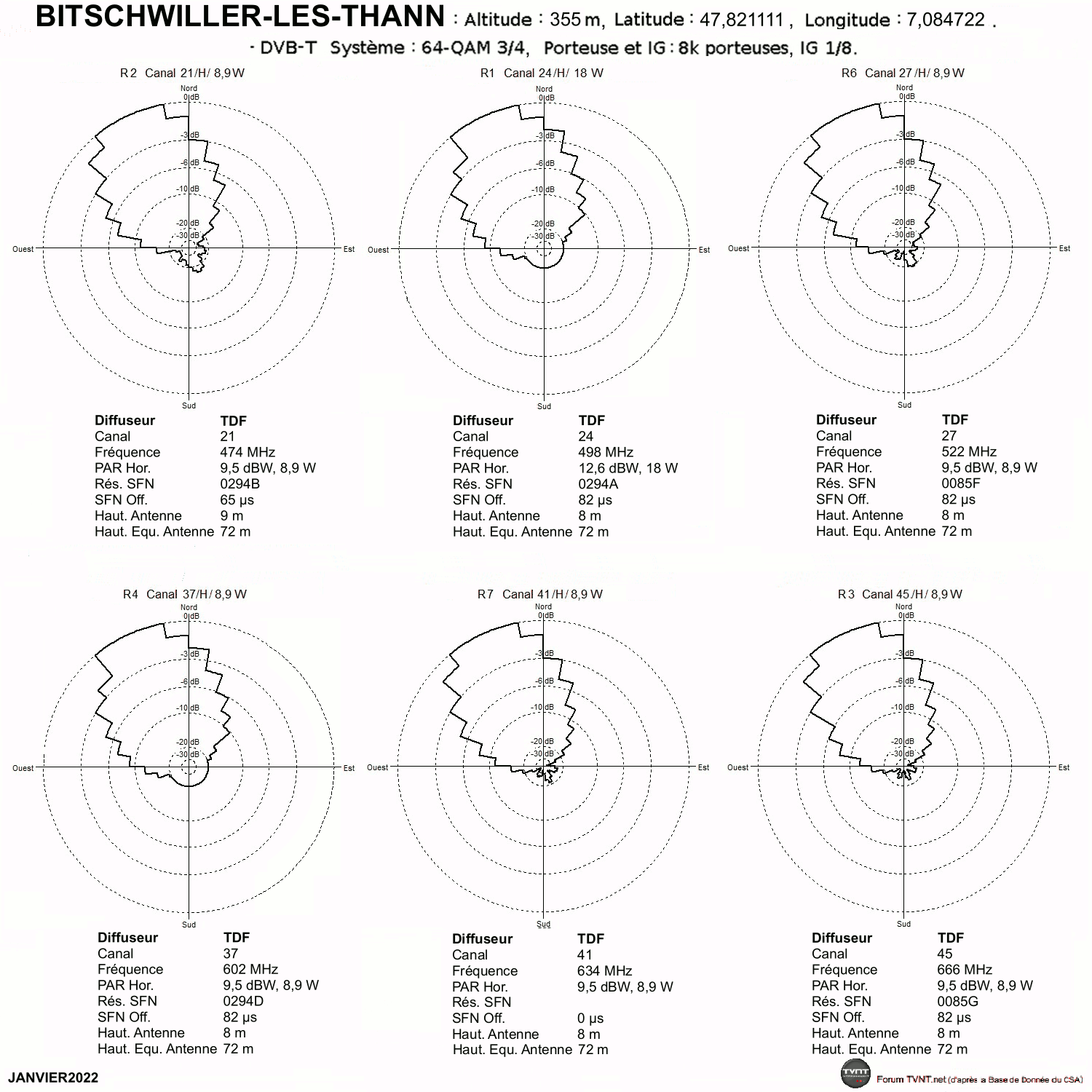

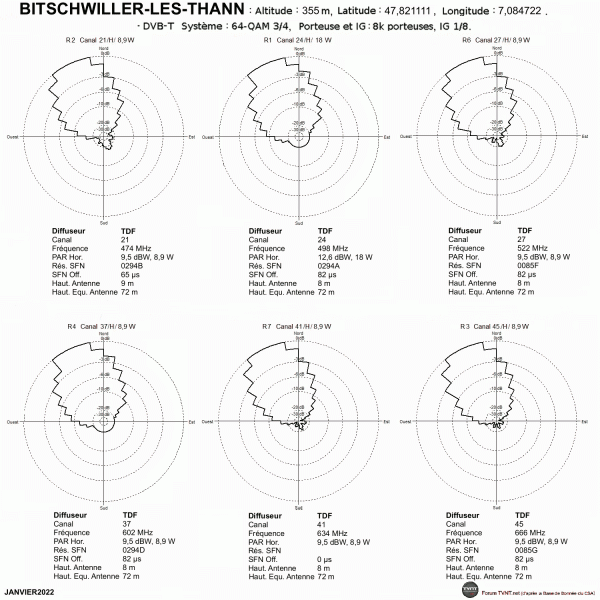

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

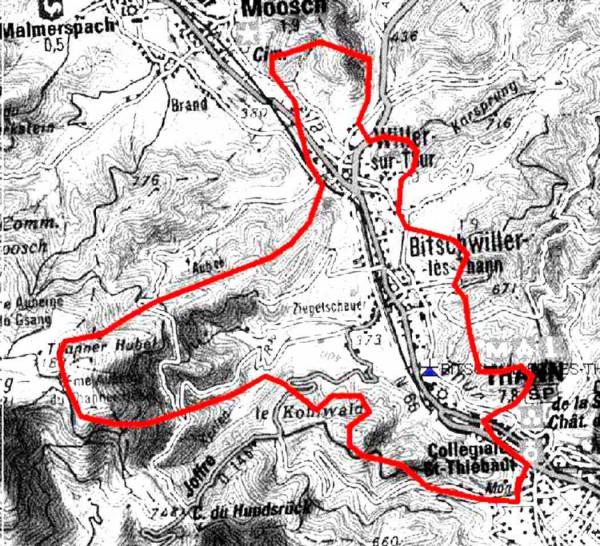

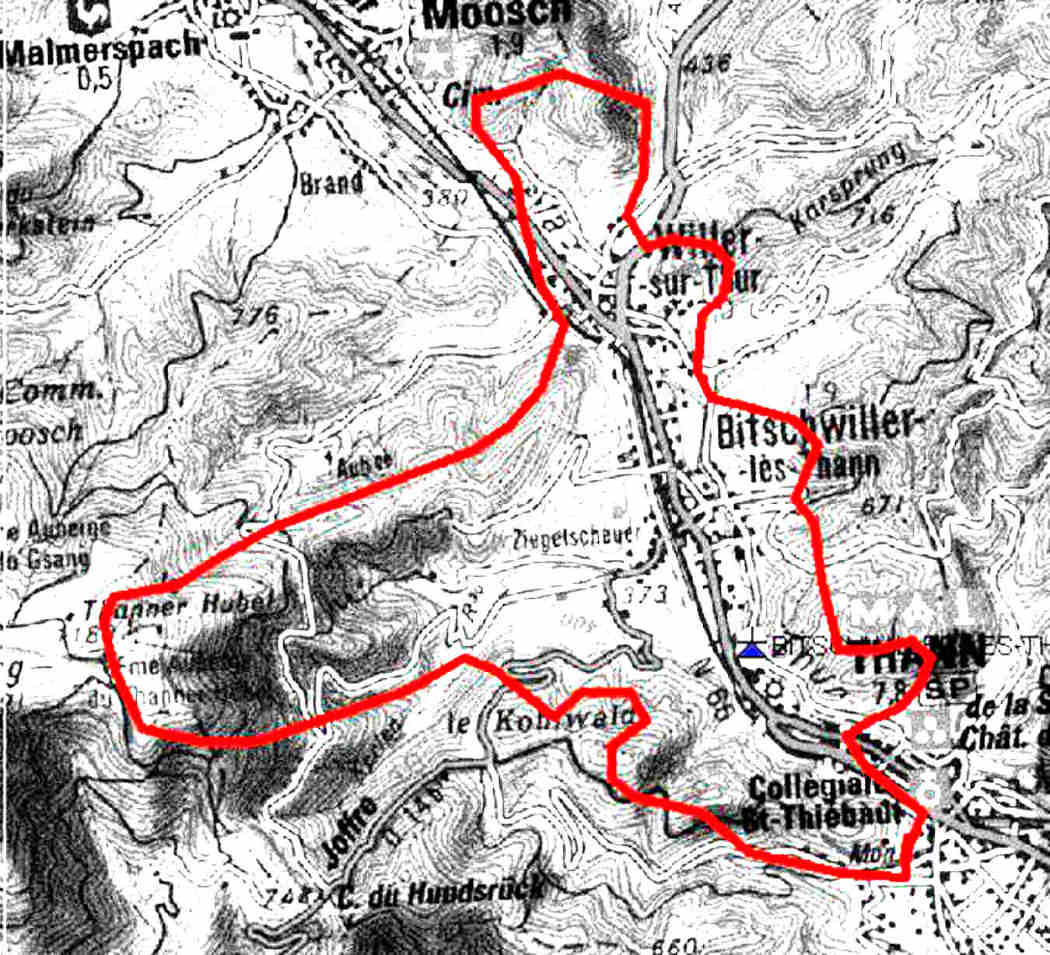

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

GUEBWILLER - LAUTENBACH - SCHWEIGHOUSE

:arrow: Localisation du pylône ITAS TIM de Schweighouse, sur la commune de Lautenbach.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 21H 6W (ITAS TIM). (sur canal 27 avant le 23/05/2018)
R1: 24H 6W (ITAS TIM).
R6: 27H 6W (ITAS TIM). (sur canal 21 avant le 23/05/2018)
R4: 37H 6W (ITAS TIM).
R3: 41H 6W (ITAS TIM). (sur canal 54 avant le 23/05/2018)
R7: 45H 6W (ITAS TIM). (sur canal 50 avant le 23/05/2018)

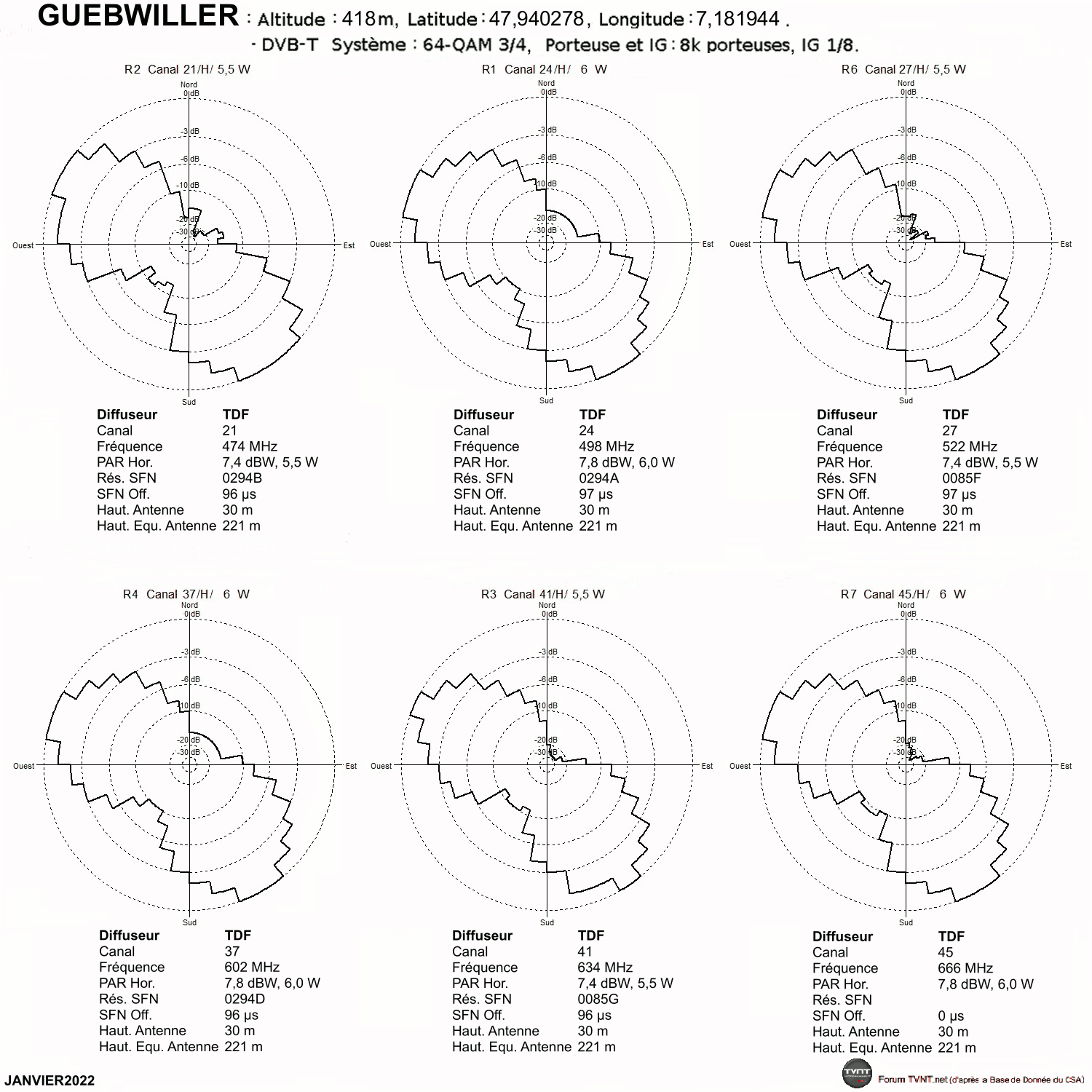

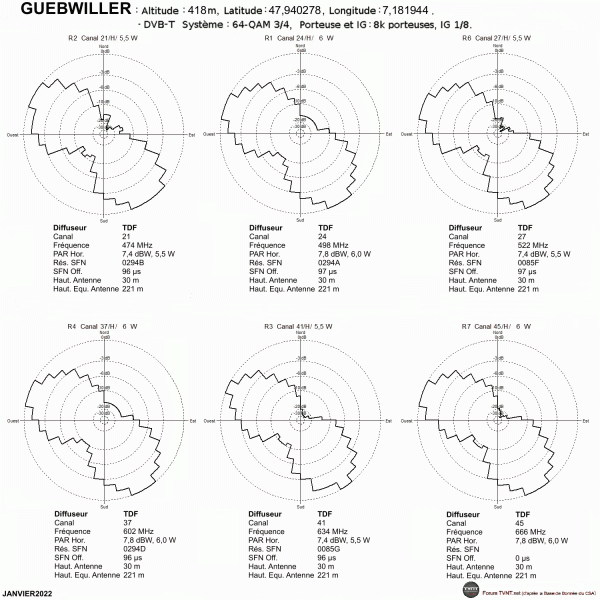

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

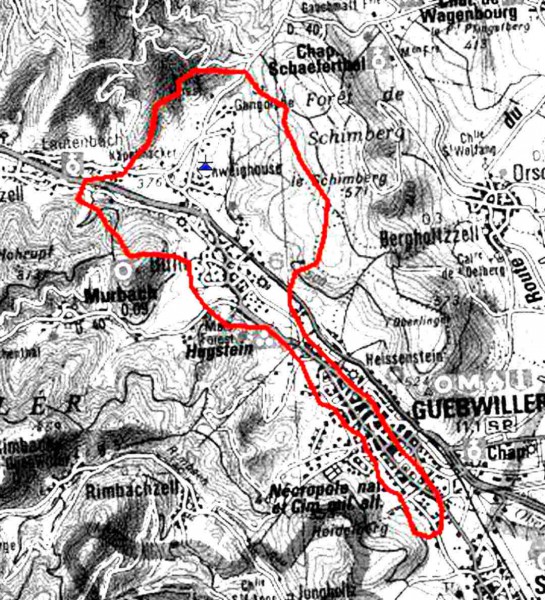

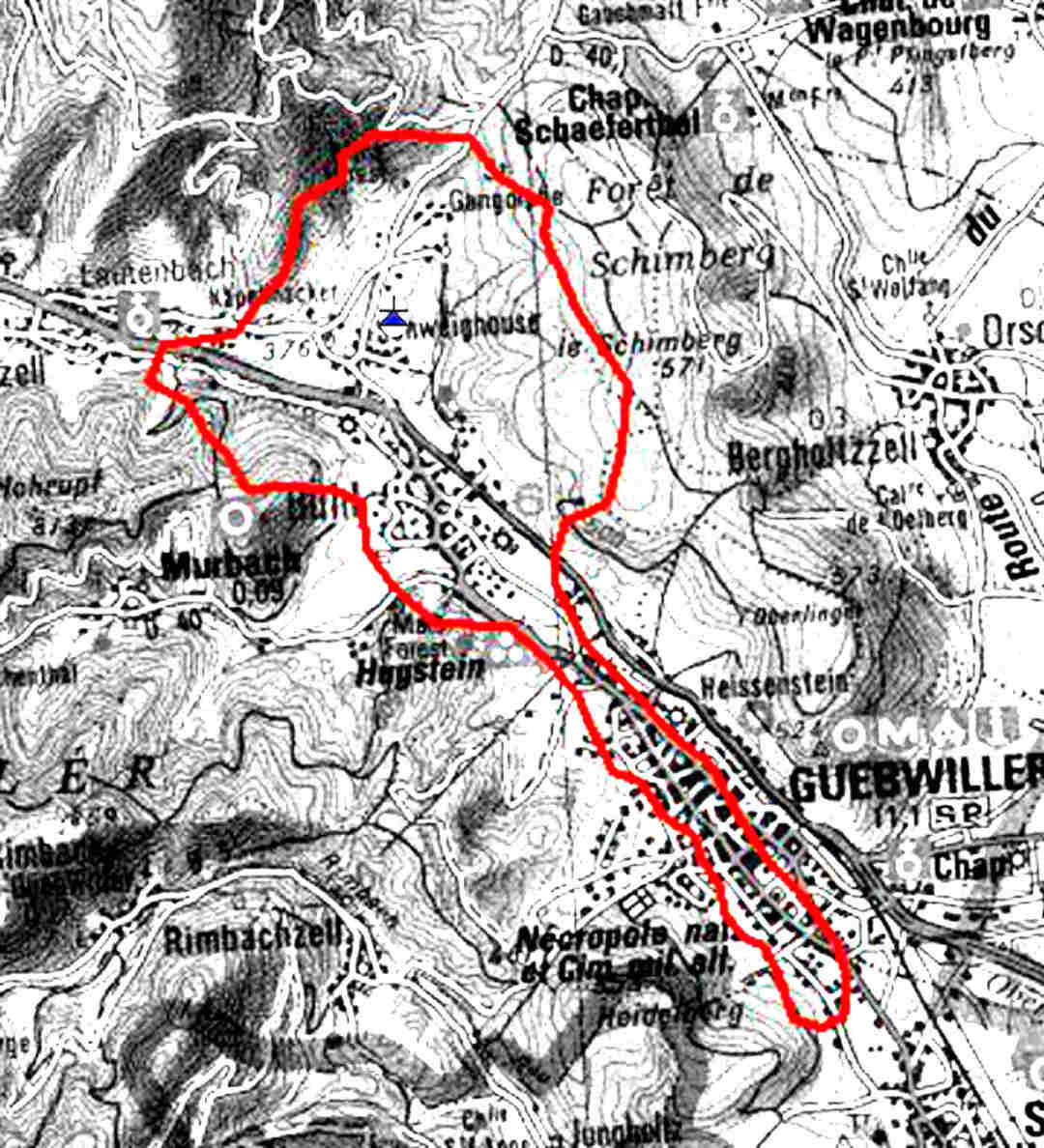

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Guebwiller 1.JPG


-------------------------------------------------------------------------------------

HIRSINGUE - BAUMGARTENHOLZ

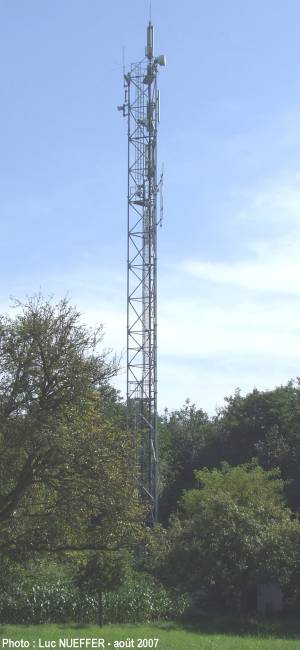

:arrow: Localisation du pylône TDF de Baumgartenholz, commune de Hirsingue.

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 21H 17W (TDF). (sur canal 27 avant le 23/05/2018)
R1: 24H 17W (TDF).
R6: 27H 17W (TDF). (sur canal 21 avant le 23/05/2018)
R4: 37H 17W (TDF).
R3: 41H 17W (TDF). (sur canal 54 avant le 23/05/2018)
R7: 45H 17W (TDF). (sur canal 50 avant le 23/05/2018)

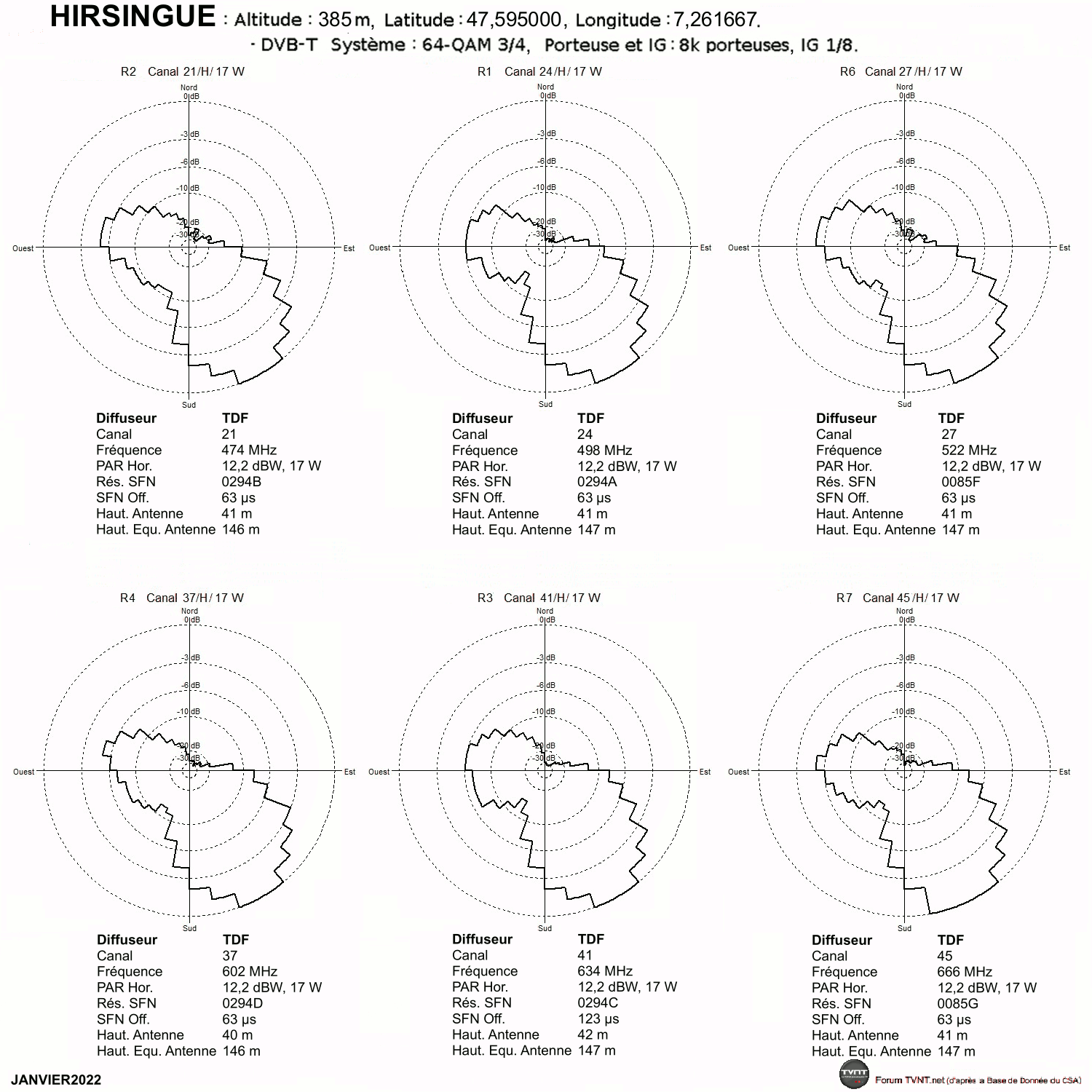

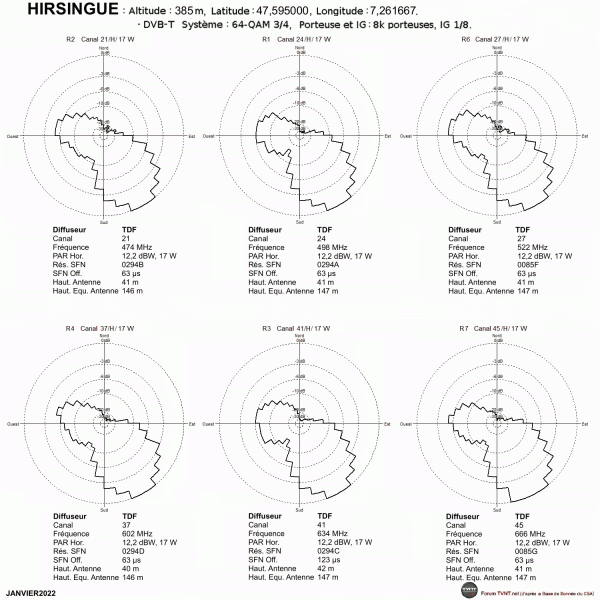

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

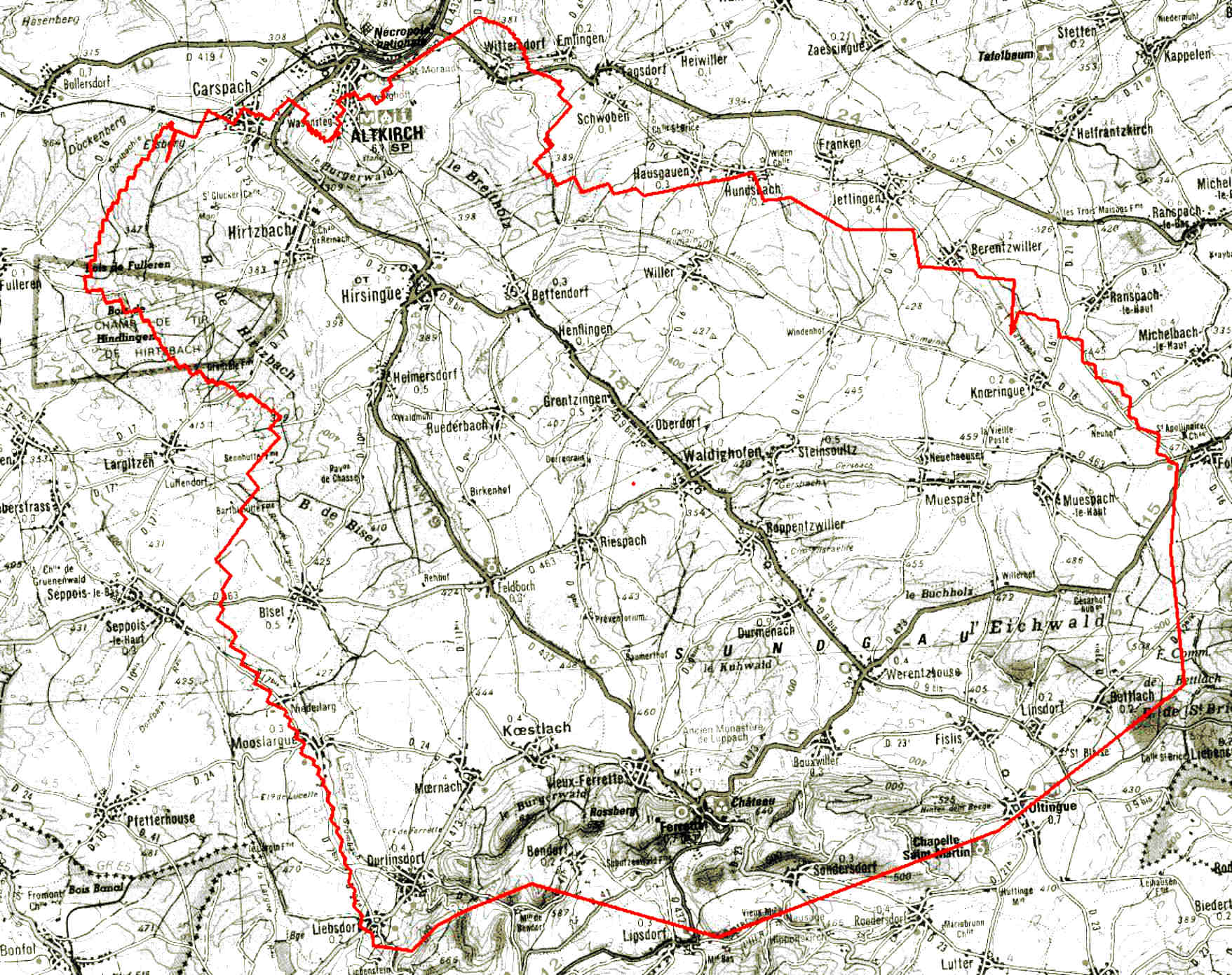

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

KAYSERSBERG - KIENTZHEIM

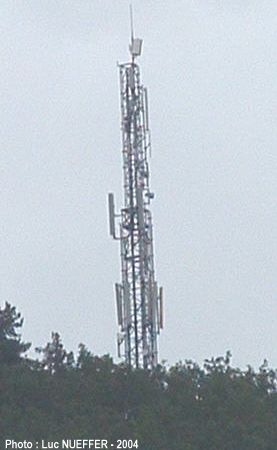

:arrow: Localisation du pylône TDF du bois de Kientzheim, sur la commune de Kientzheim.

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 21H 20W (TDF). (sur canal 27 avant le 23/05/2018)
R1: 24H 20W (TDF).
R6: 27H 20W (TDF). (sur canal 21 avant le 23/05/2018)
R4: 37H 20W (TDF).
R3: 41H 20W (TDF). (sur canal 54 avant le 23/05/2018)
R7: 45H 20W (TDF). (sur canal 50 avant le 23/05/2018)

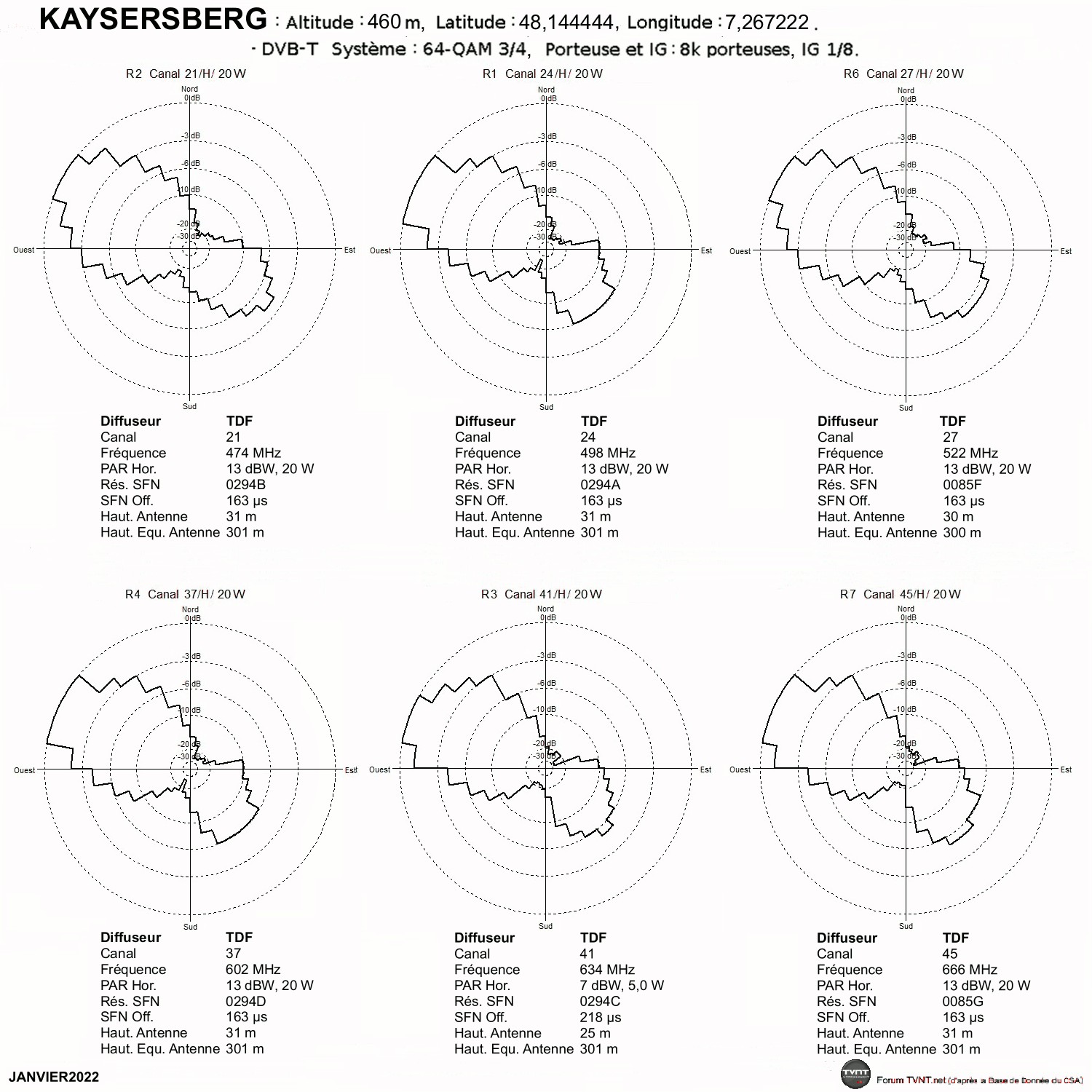

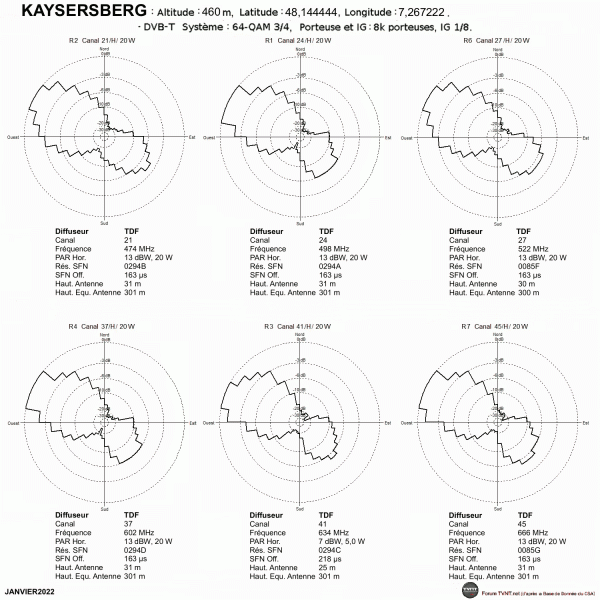

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

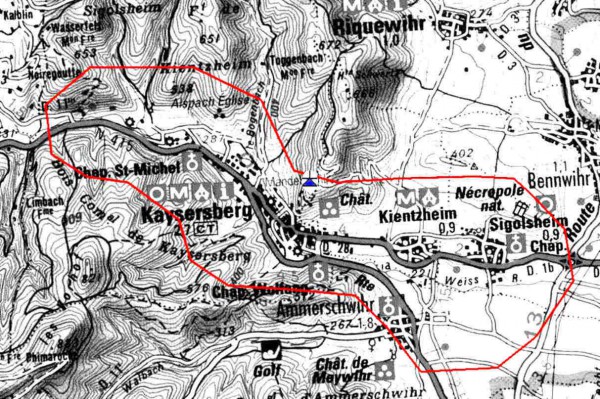

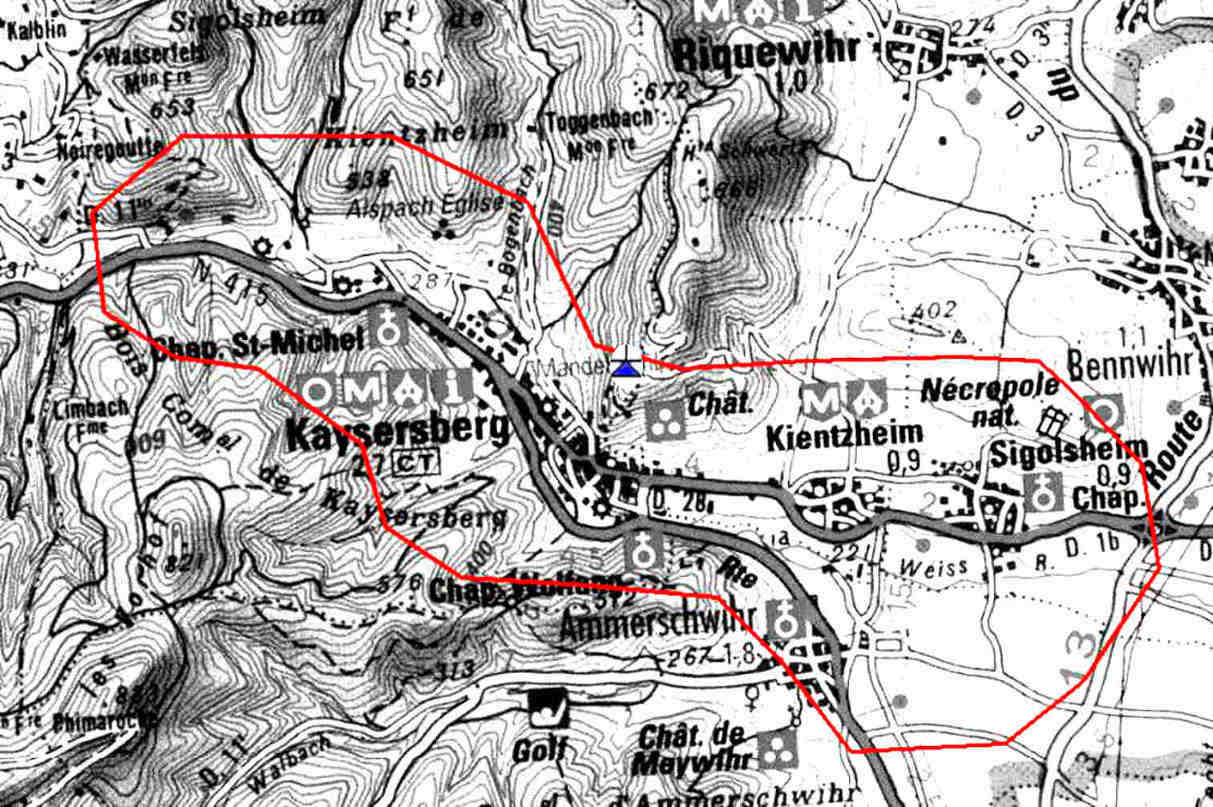

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

LAPOUTROIE - LE CRAS DE LABAROCHE

:arrow: Localisation du pylône TDF du Cras, sur la commune de Labaroche.

Image (photo de loulou2000)
une autre photo de loulou2000 est disponible ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 21H 5,4W (TDF). (sur canal 27 avant le 23/05/2018)
R1: 24H 5,2W (TDF).
R6: 25H 6W (TDF).
R4: 37H 5,2W (TDF).
R3: 41H 5,8W (TDF). (sur canal 54 avant le 23/05/2018)
R7: 45H 5W (TDF). (sur canal 50 avant le 23/05/2018)

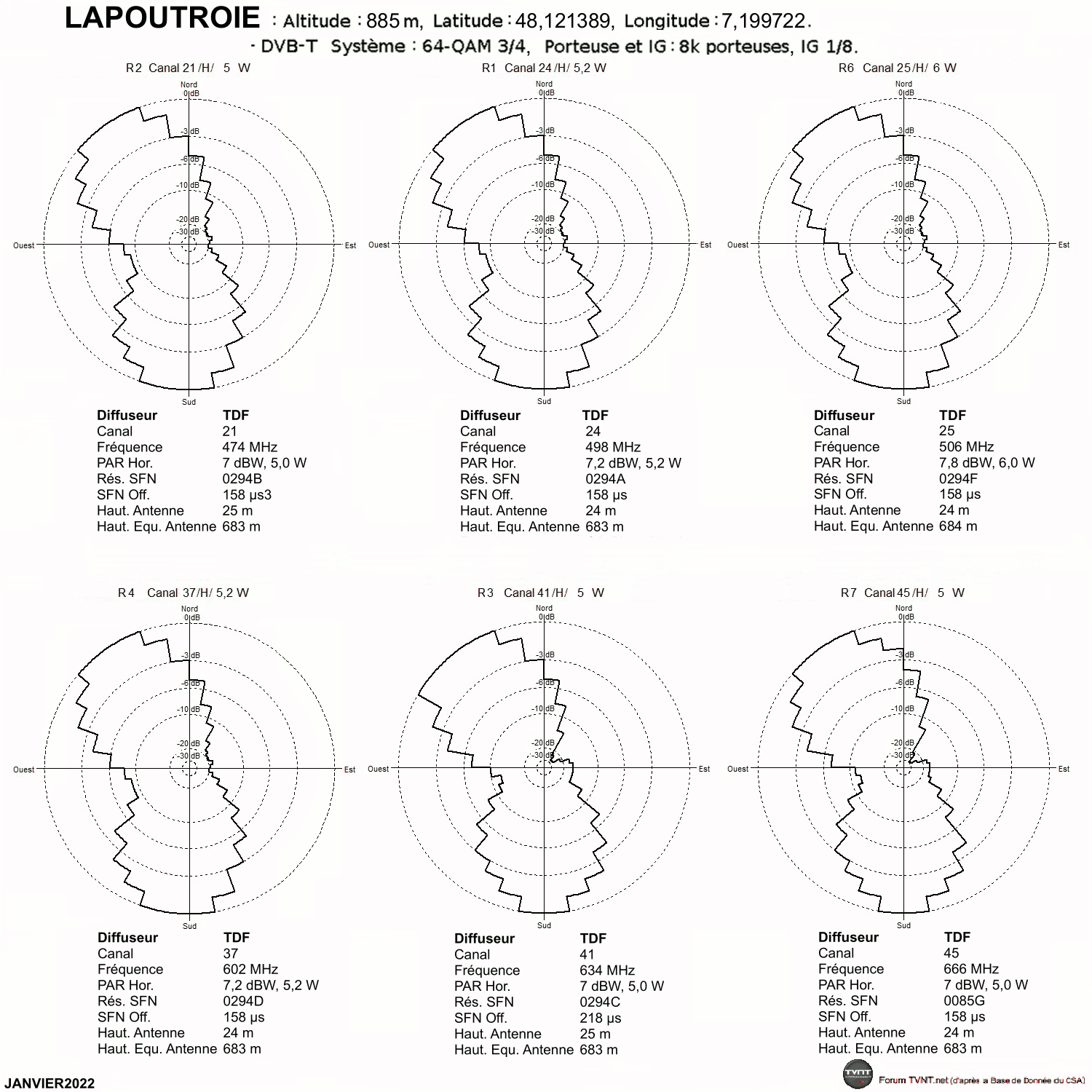

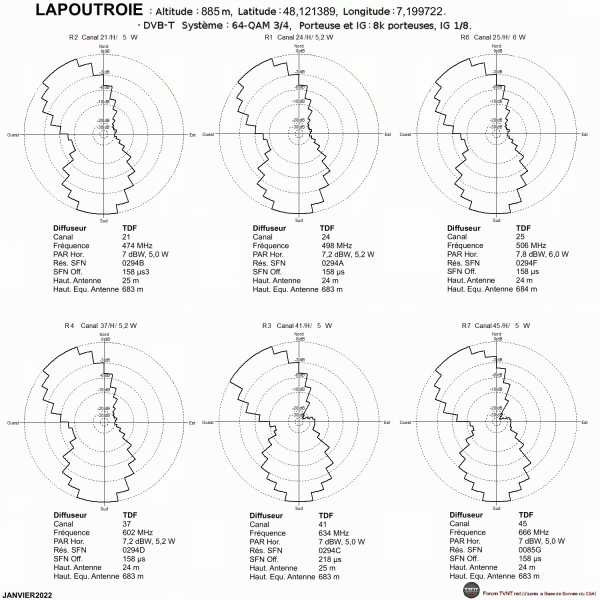

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

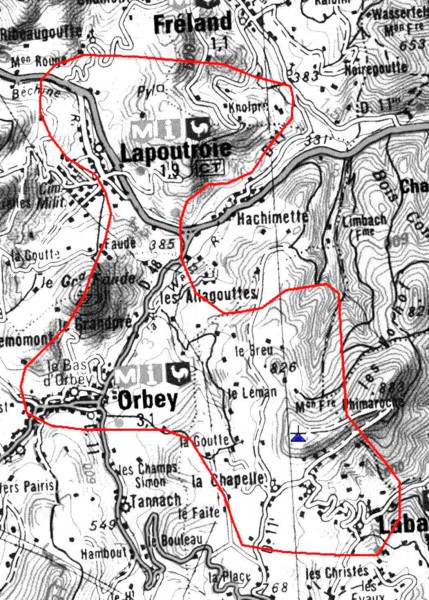

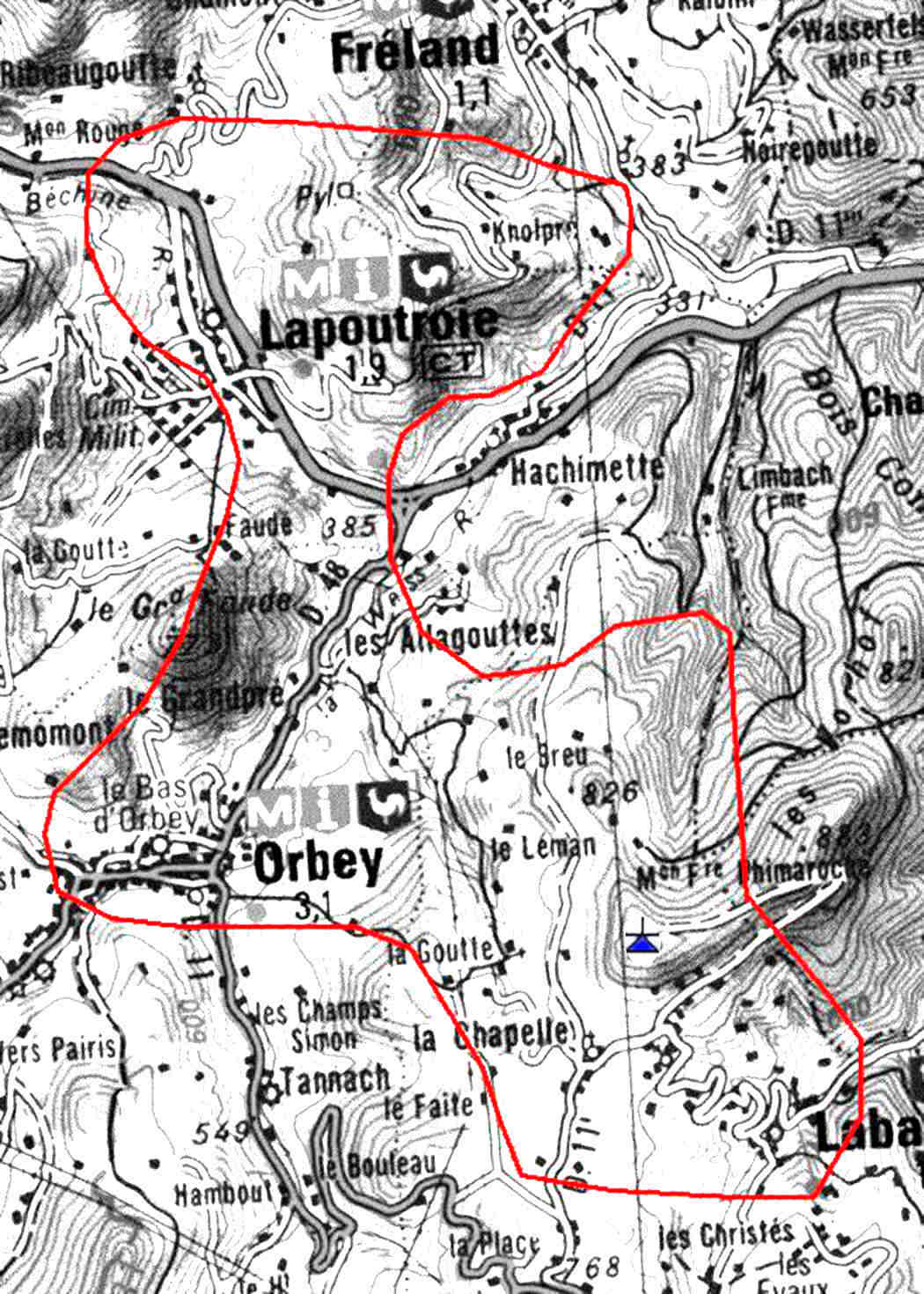

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

MASEVAUX - SPRICKELSBERG

:arrow: Localisation du pylône TDF de Sprickelsberg sur la commune de Kirchberg.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 21H 7,1W (TDF). (sur canal 27 avant le 23/05/2018)
R1: 24H 7,1W (TDF).
R6: 27H 7,1W (TDF). (sur canal 21 avant le 23/05/2018)
R4: 37H 7,1W (TDF).
R3: 41H 7,1W (TDF). (sur canal 54 avant le 23/05/2018)
R7: 45H 7,1W (TDF). (sur canal 50 avant le 23/05/2018)

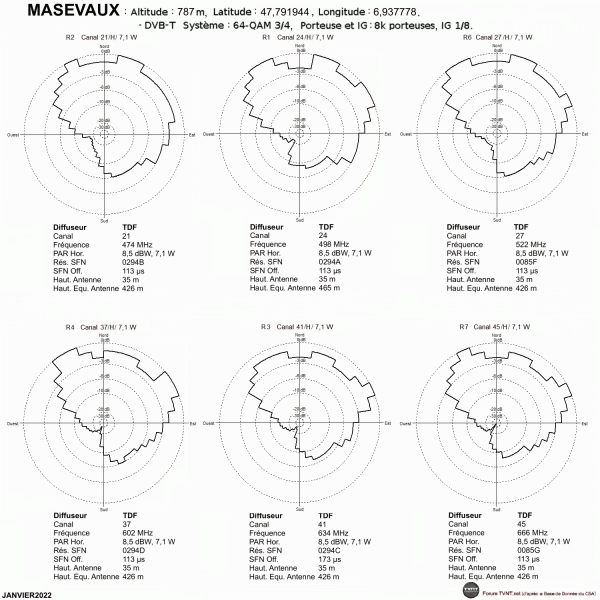

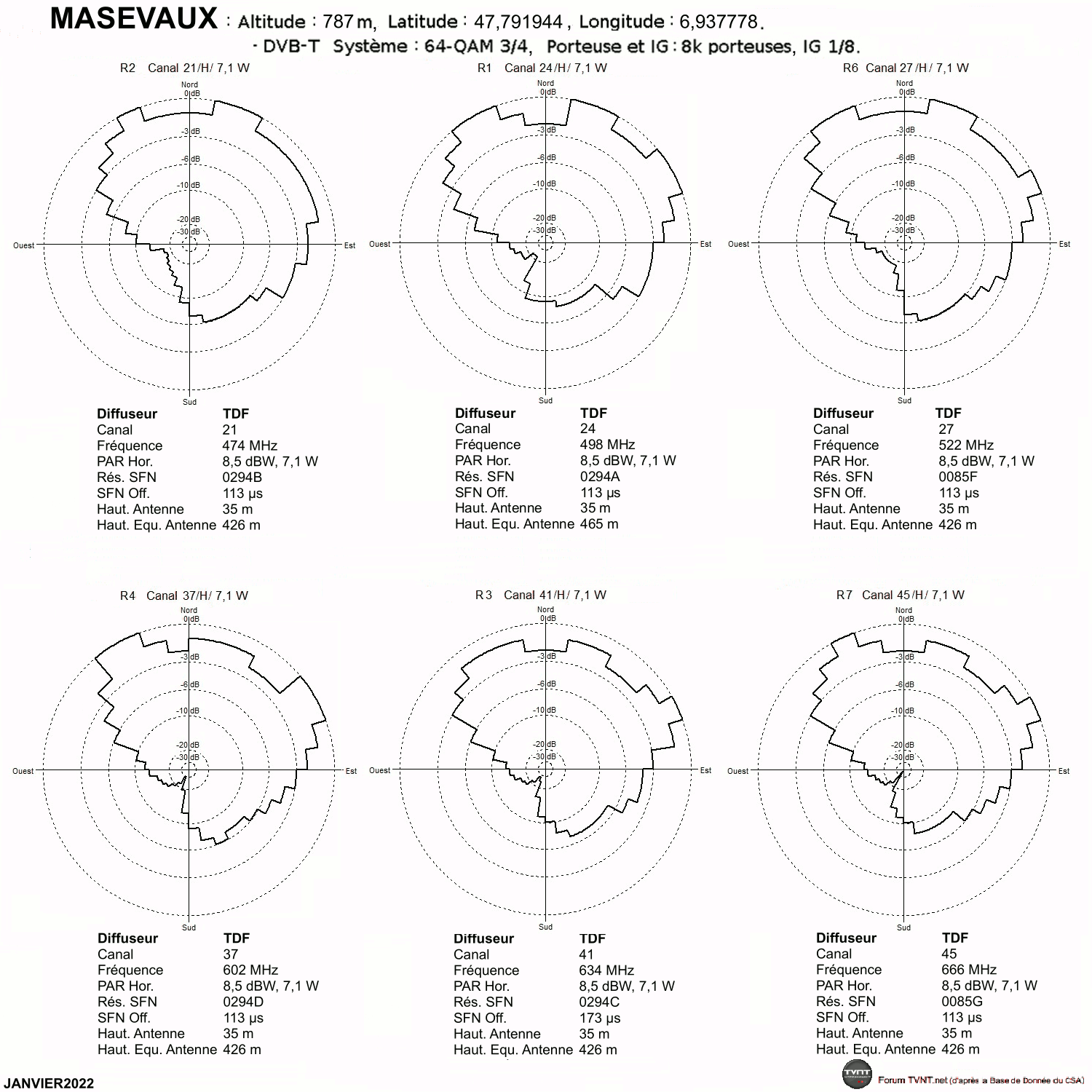

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture non publiée par le CSA.

-------------------------------------------------------------------------------------

MUNSTER 1 - HAUT-SOLBERG

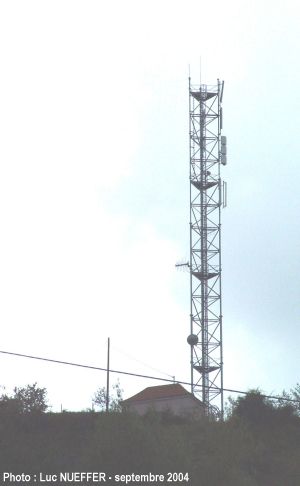

:arrow: Localisation du pylône TDF du Haut-Solberg, sur la commune d'Echbach-au-Val.

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 21H 5,8W (TDF). (sur canal 27 avant le 23/05/2018)
R6: 27H 5,6W (TDF). (sur canal 21 avant le 23/05/2018)
R4: 37H 5,6W (TDF).
R3: 41H 18W (TDF). (sur canal 54 avant le 23/05/2018)
R7: 45H 6W (TDF). (sur canal 50 avant le 23/05/2018)
R1: 48H 6W (TDF).

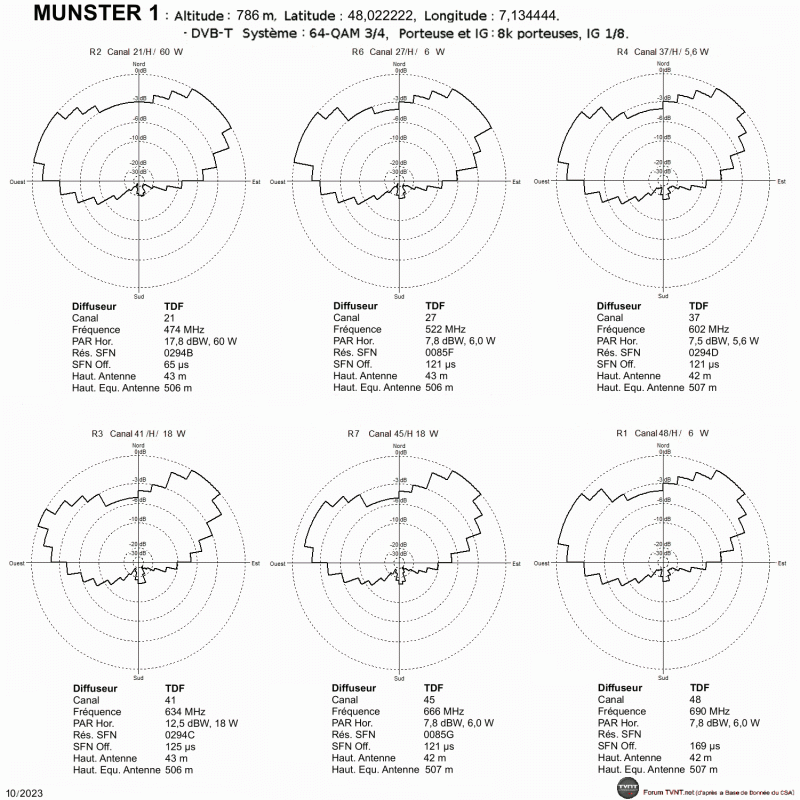

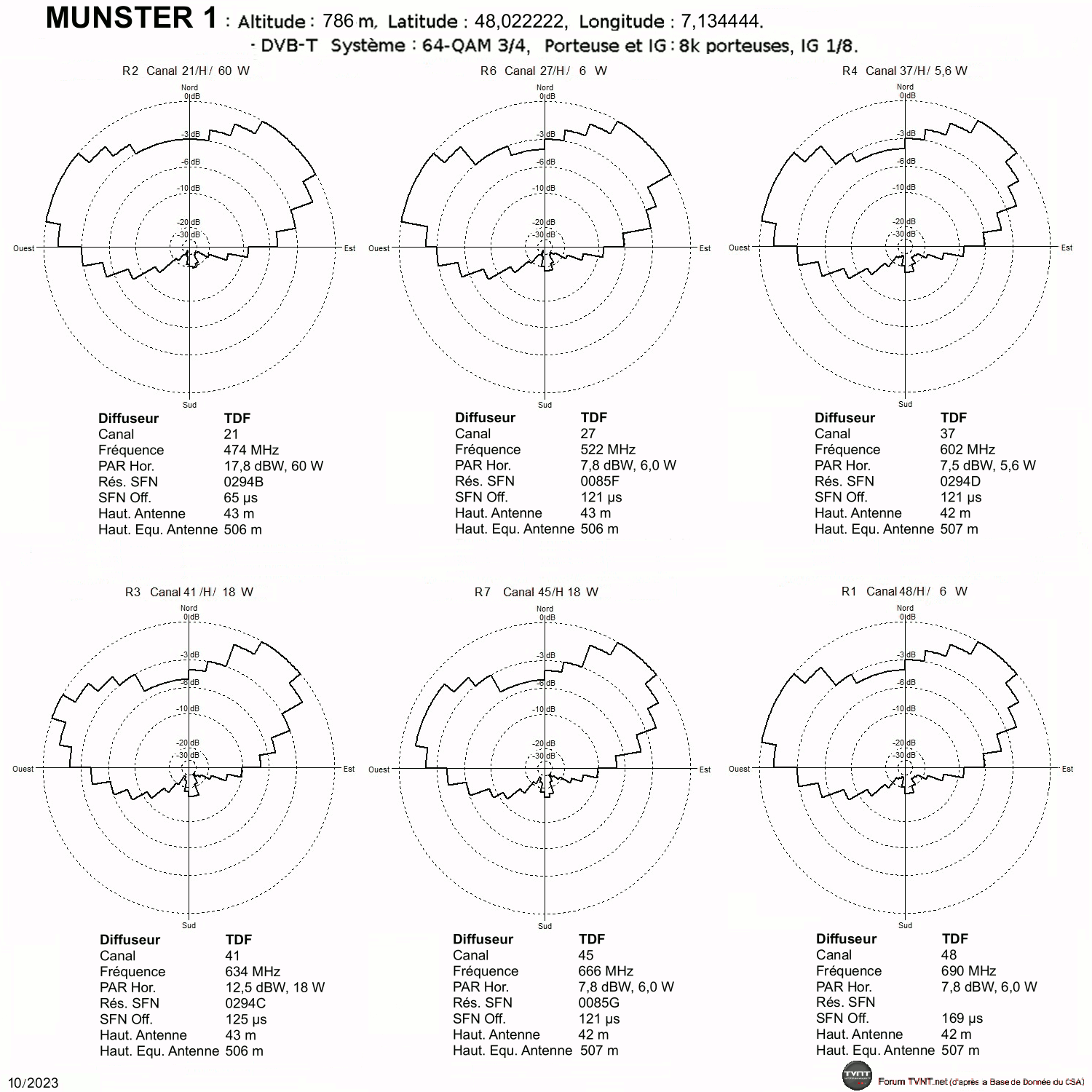

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
MUNSTER 1.gif

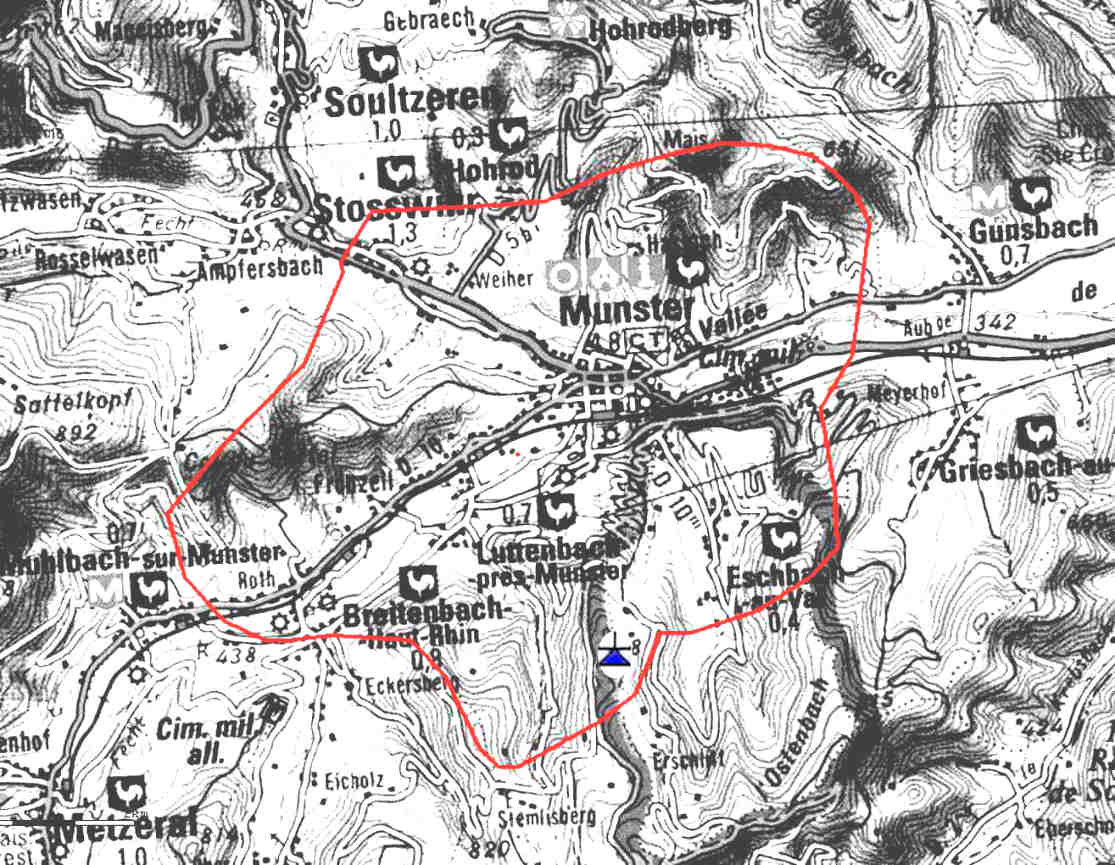

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

MUNSTER 2 - HOHROD

:arrow: Localisation du pylône TDF, qui diffuse le multiplex R1.
:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques du multiplex :
R1: 48H 2,3W (TDF).

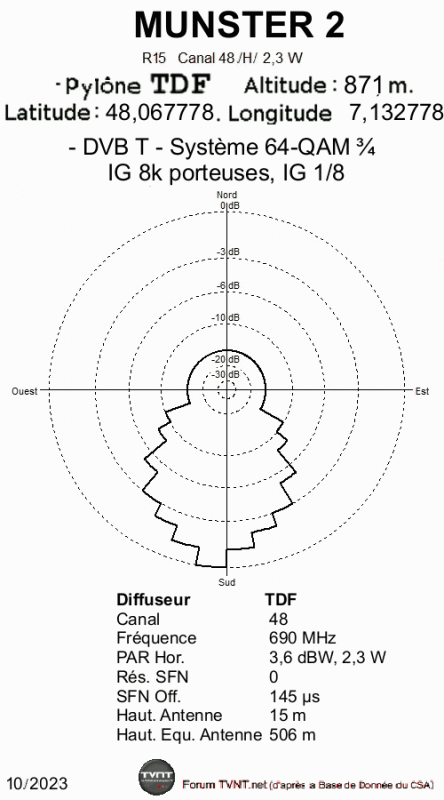

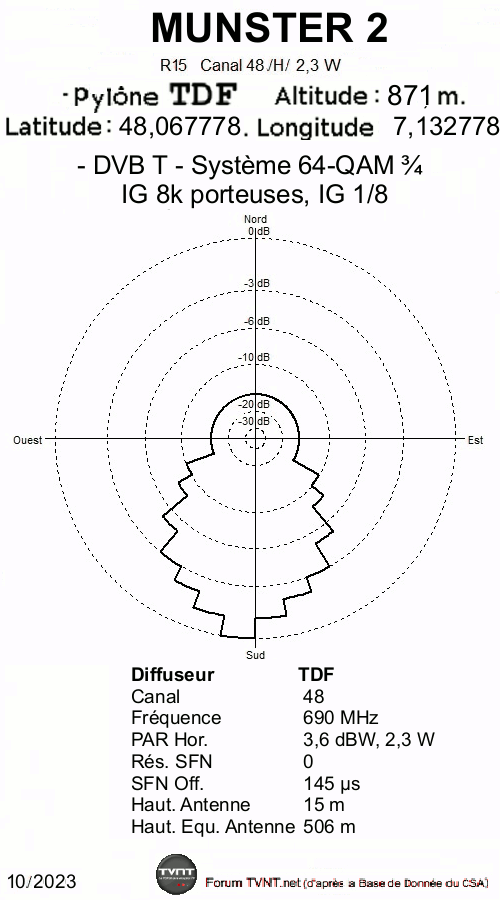

:arrow: Détails des caractéristiques techniques de l'émetteur :
Gabarit MUNSTER 2 - Canal 48.jpg


-------------------------------------------------------------------------------------

ODEREN - THALHORN

Il y a 2 pylônes pour la TNT sur le site de Thalorn, commune d'Oderen :
:arrow: Localisation du pylône TDF, qui diffuse les multiplex R1, R3 et R4.
:arrow: Localisation du pylône ITAS TIM, qui diffuse les multiplex R2, R6 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 21H 16W (ITAS TIM). (sur canal 27 avant le 23/05/2018)
R1: 23H 3,3W (TDF).
R6: 27H 16W (ITAS TIM). (sur canal 21 avant le 23/05/2018)
R4: 37H 3,4W (TDF).
R3: 41H 3,9W (TDF). (sur canal 54 avant le 23/05/2018)
R7: 45H 16W (ITAS TIM). (sur canal 50 avant le 23/05/2018)

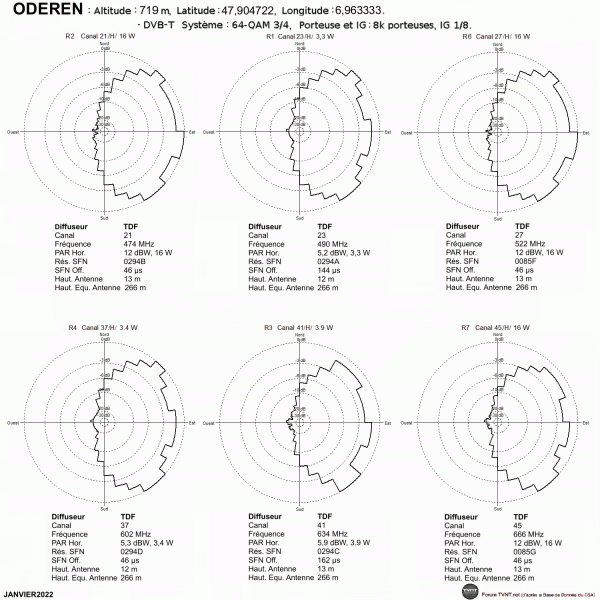

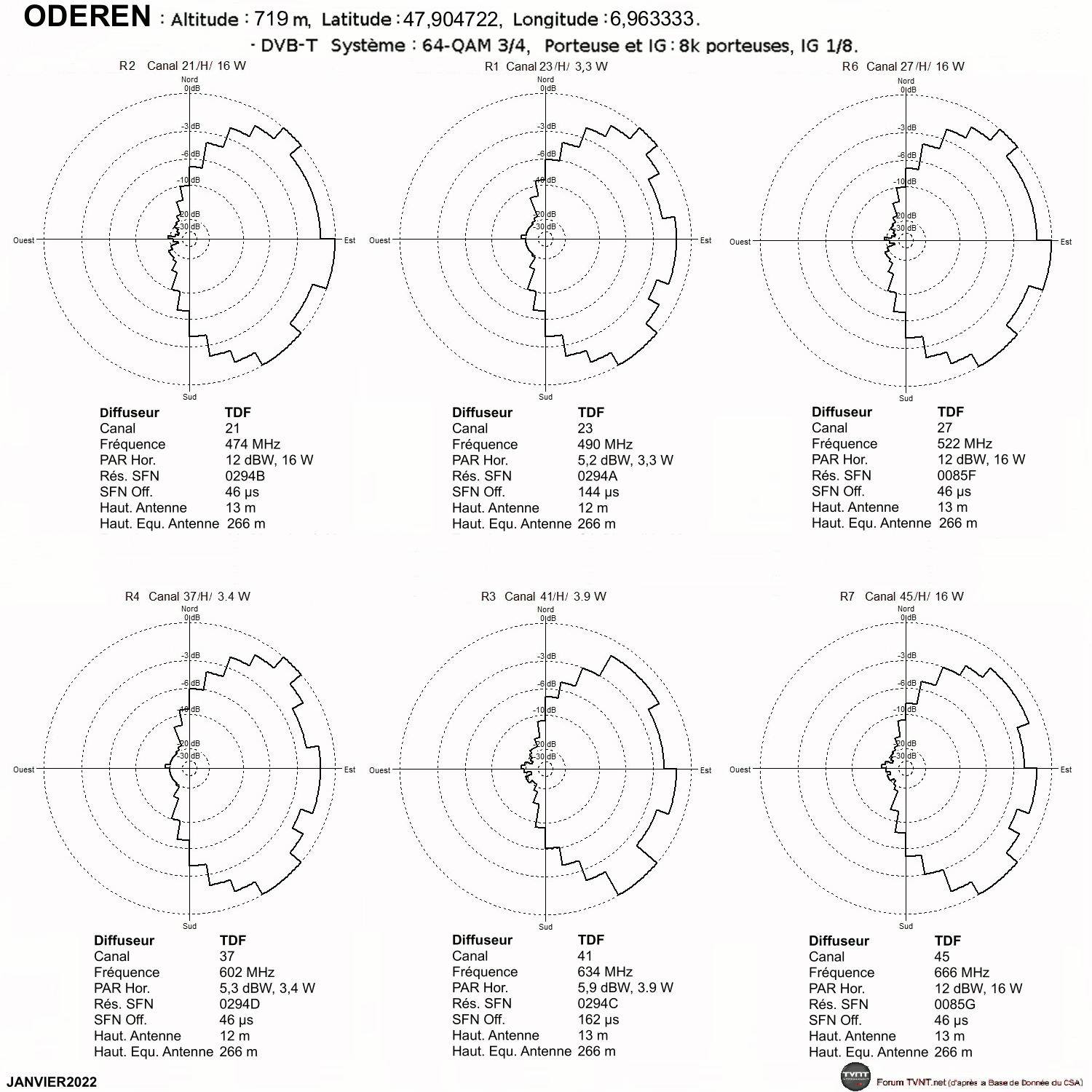

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

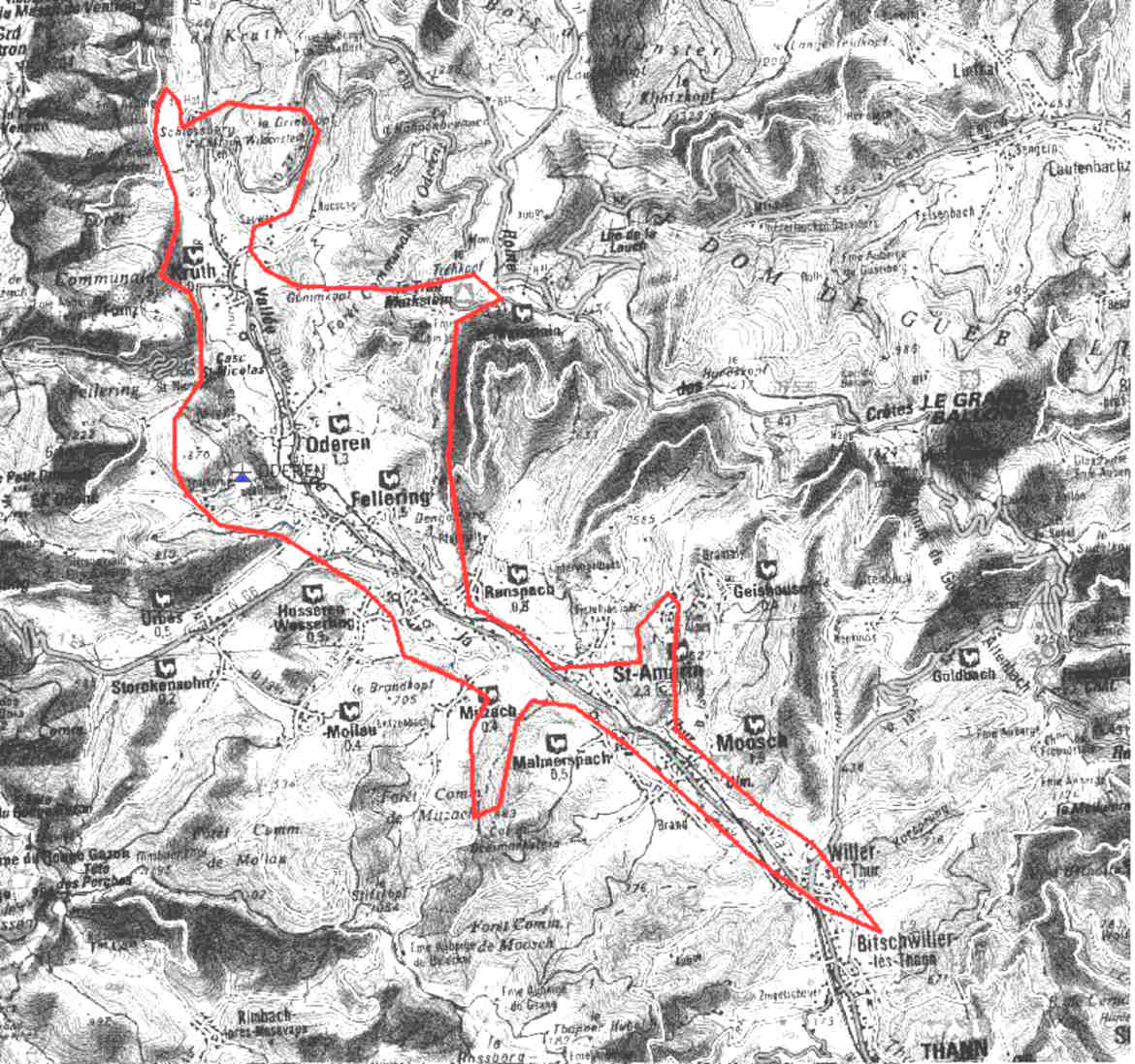

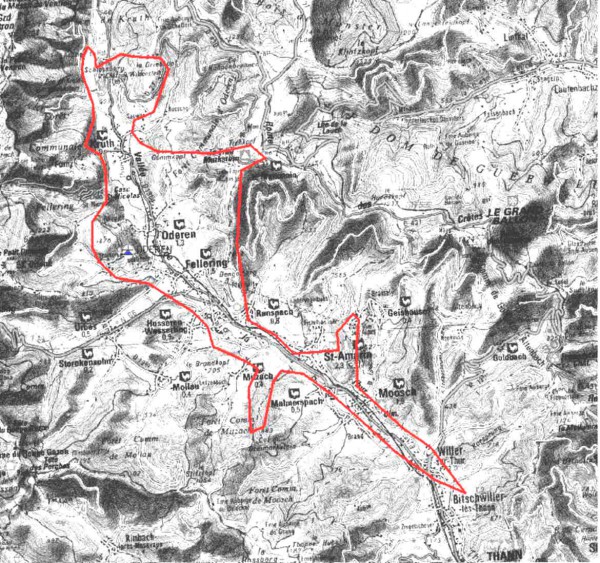

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

ORBEY 1 - LA ROCHE DU CHAT NOIR

Il y a 2 pylônes pour la TNT sur le site de la roche du Chat Noir, commune d'Orbey :

Image (photo de loulou2000)

:arrow: Localisation du pylône ITAS TIM, qui diffuse les multiplex R2, R6 et R7.
:arrow: Localisation du pylône TDF, qui diffuse les multiplex R1, R3 et R4.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 21H 5W (ITAS TIM). (sur canal 27 avant le 23/05/2018)
R1: 24H 4,5W (TDF).
R6: 27H 5W (ITAS TIM). (sur canal 21 avant le 23/05/2018)
R4: 37H 4,4W (TDF).
R3: 41H 4,4W (TDF). (sur canal 54 avant le 23/05/2018)
R7: 45H 5W (ITAS TIM). (sur canal 50 avant le 23/05/2018)

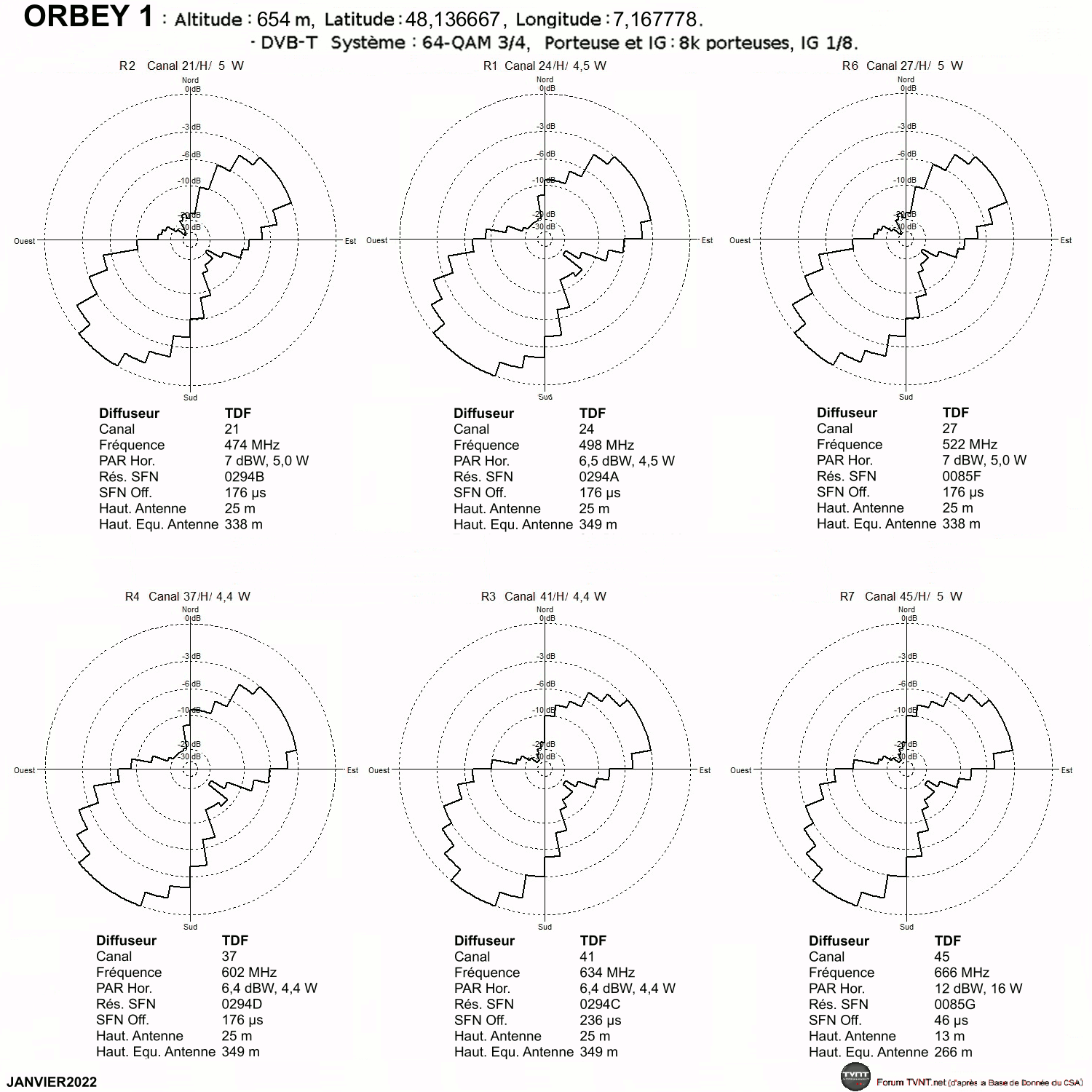

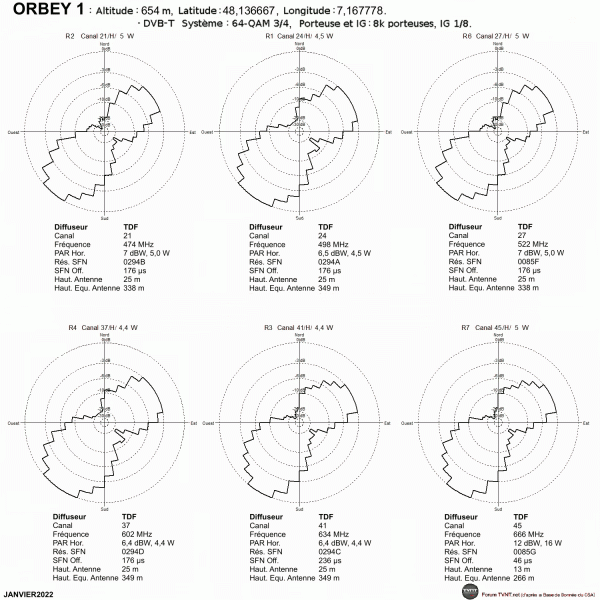

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
ORBEY 1.gif

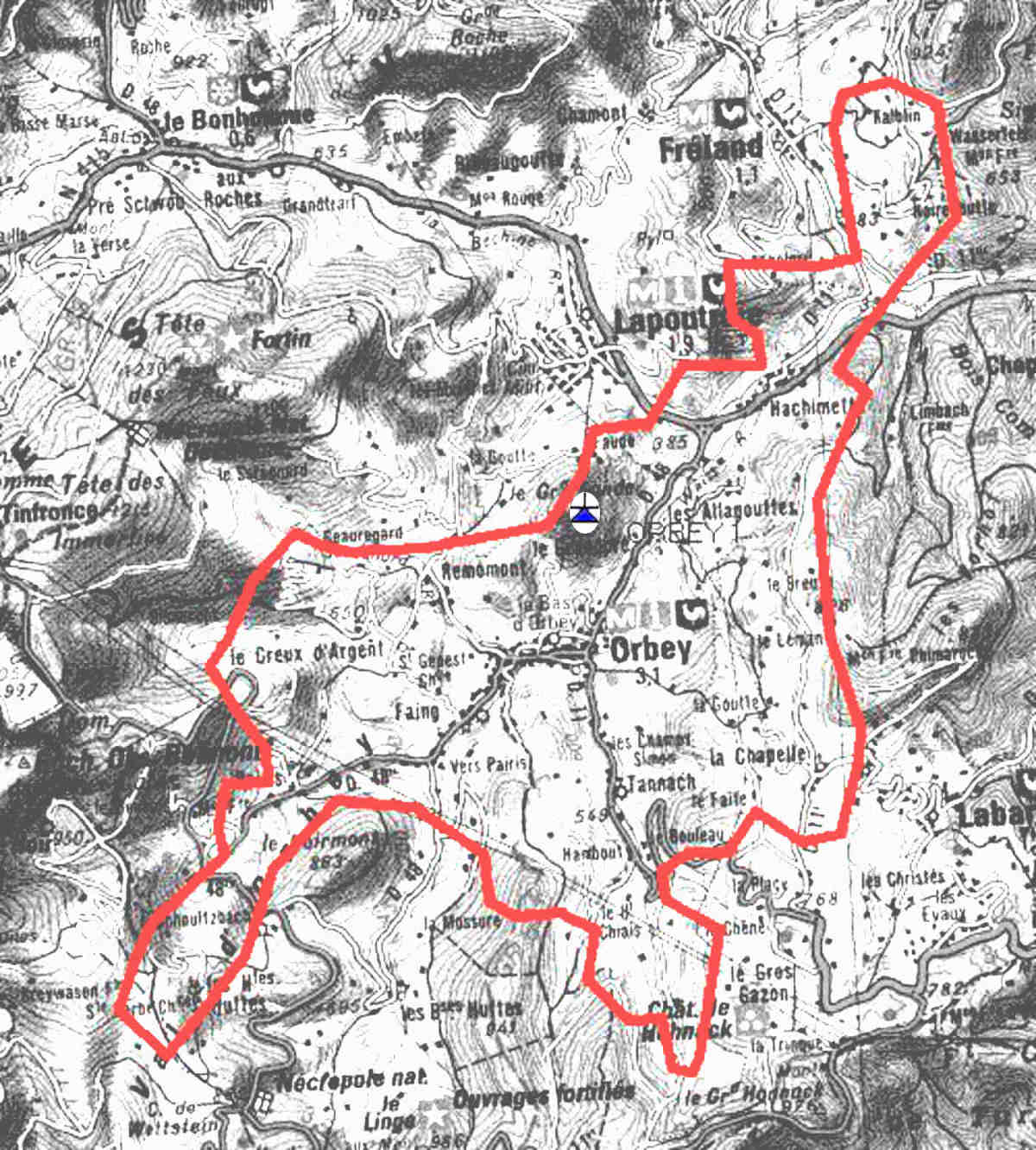

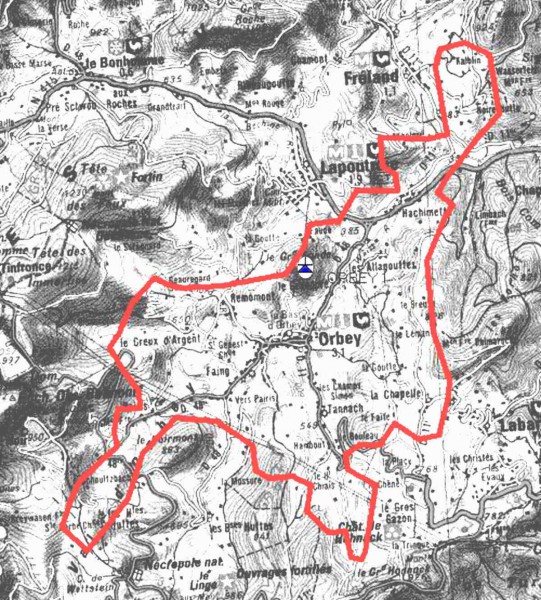

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

RANSPACH - MITZACH

Il y a 2 pylônes pour la TNT rue Bielacker, sur la commune de Mitzach :
:arrow: Localisation du pylône TDF, qui diffuse le multiplex R1.
:arrow: Localisation du pylône ITAS TIM, qui diffuse les multiplex R2, R4 , R6 à R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 21H 300mW (ITAS TIM). (sur canal 27 avant le 23/05/2018)
R1: 23H 600mW (TDF).
R6: 27H 500mW (ITAS TIM). (sur canal 21 avant le 23/05/2018)
R4: 37H 500mW (ITAS TIM).
R7: 45H 600mW (ITAS TIM). (sur canal 50 avant le 23/05/2018)

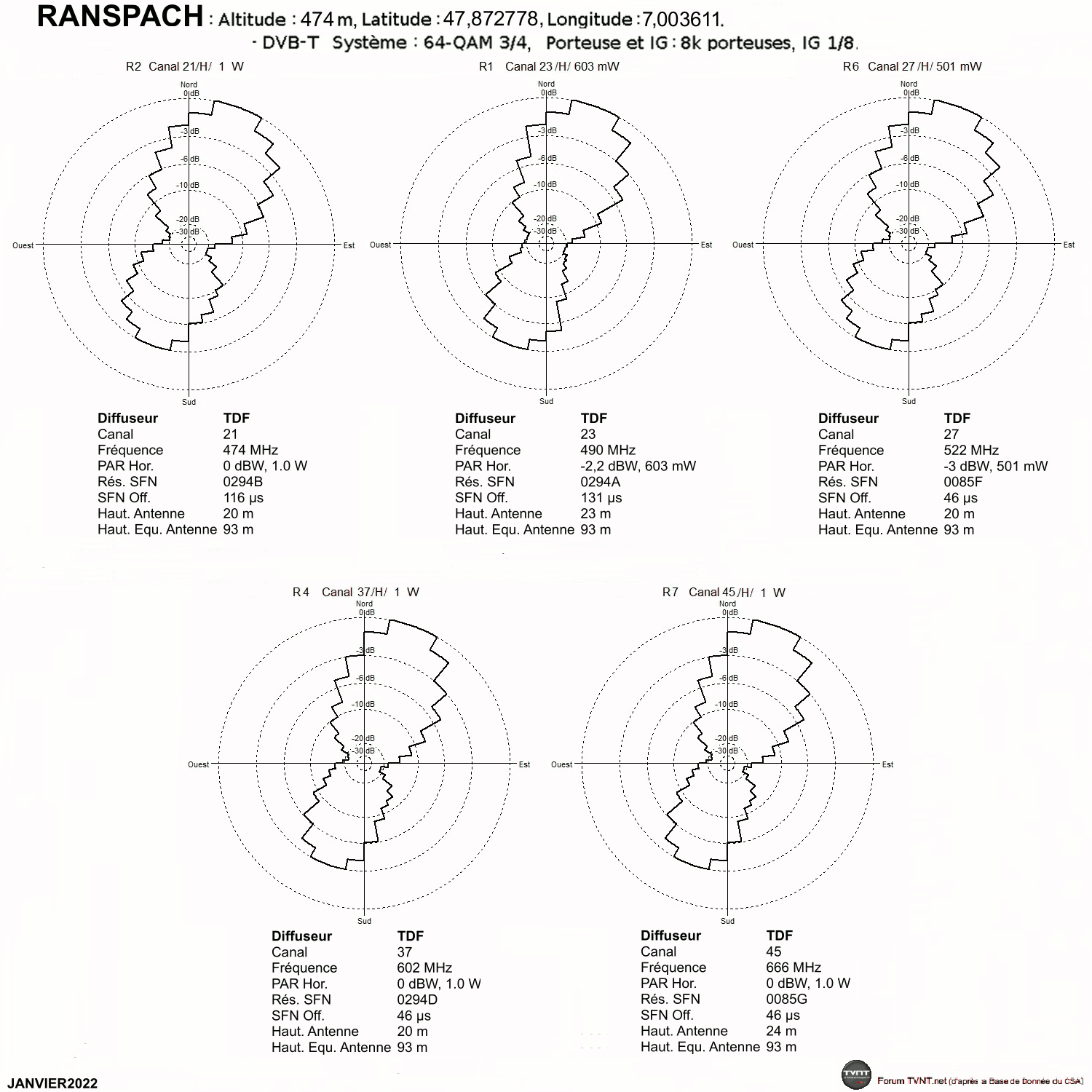

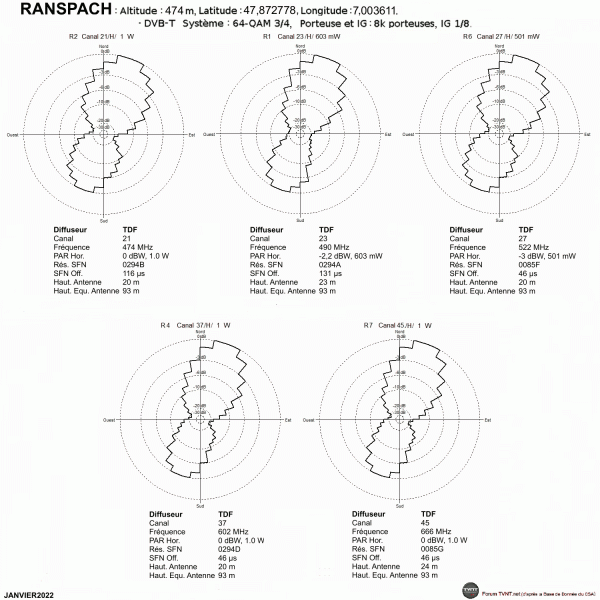

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

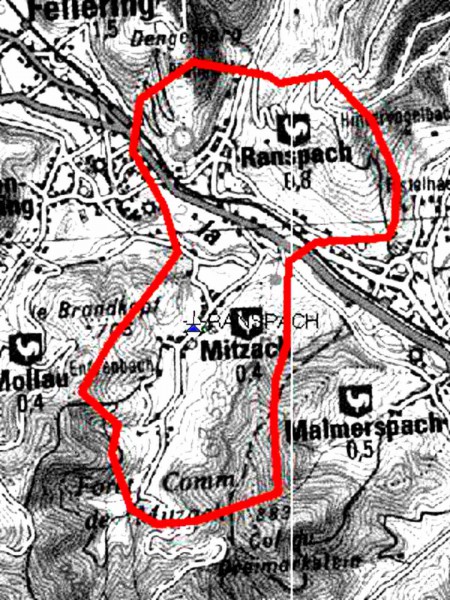

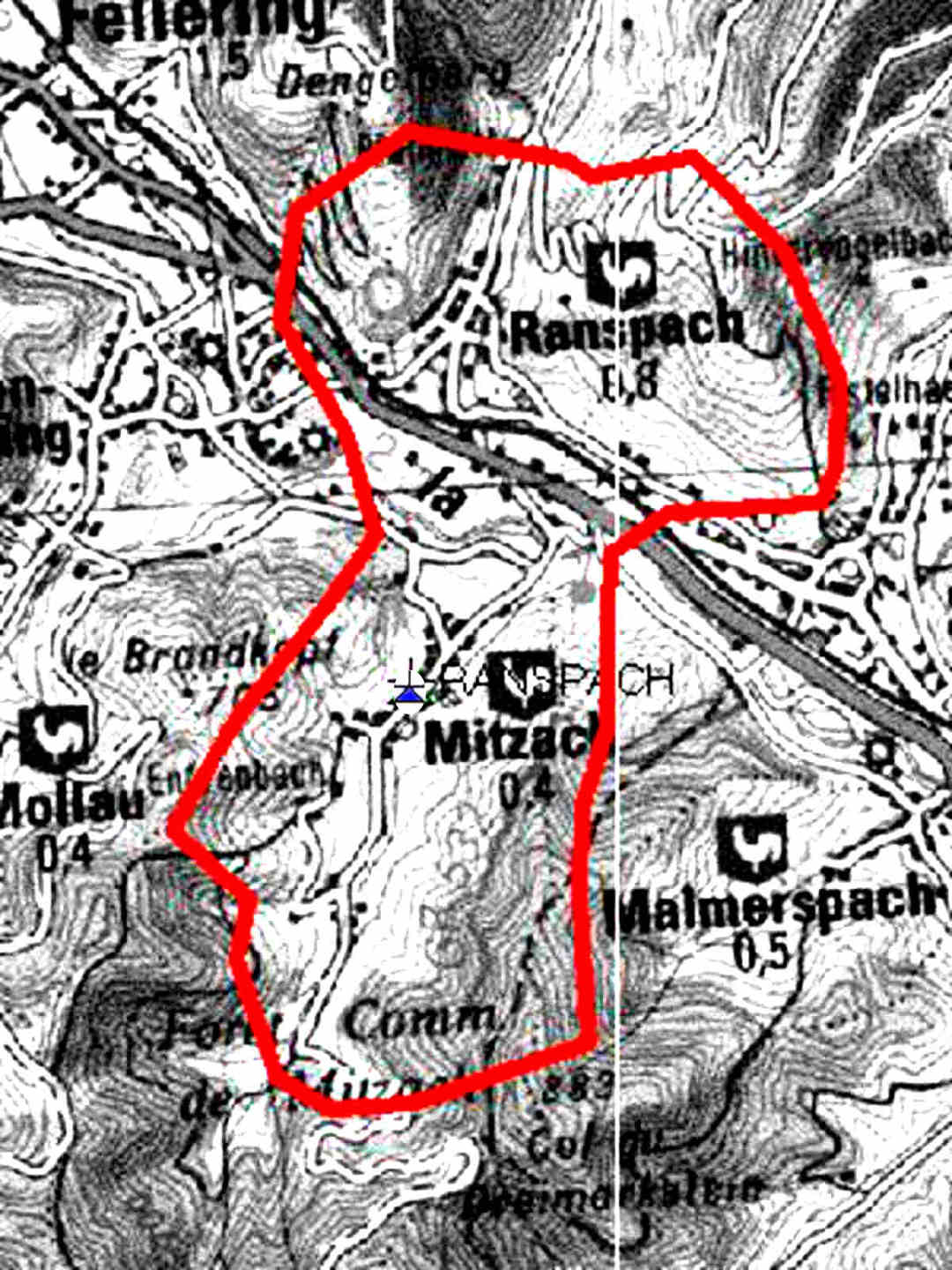

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

SAINT-AMARIN - HOCHBERG

Il y a 2 pylônes pour la TNT sur le site de Hochberg, sur la commune de Geishouse :
:arrow: Localisation du pylône TDF, qui diffuse le multiplex R1.
:arrow: Localisation du pylône TOWERSCAST, qui diffuse les multiplex R2 à R4, R6 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 21H 14W (TOWERCAST). (sur canal 27 avant le 23/05/2018)
R6: 27H 15W (TOWERCAST). (sur canal 21 avant le 23/05/2018)
R4: 37H 23W (TOWERCAST).
R3: 41H 20W (TOWERCAST). (sur canal 54 avant le 23/05/2018)
R7: 45H 21W (TOWERCAST). (sur canal 50 avant le 23/05/2018)
R1: 48H 10W (TDF).

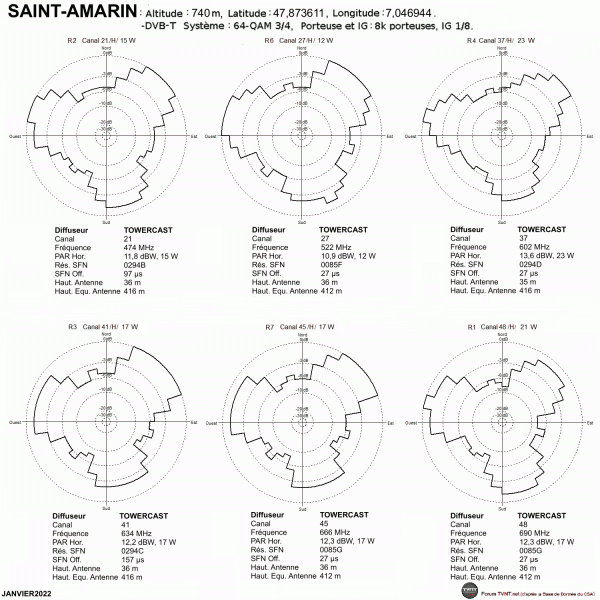

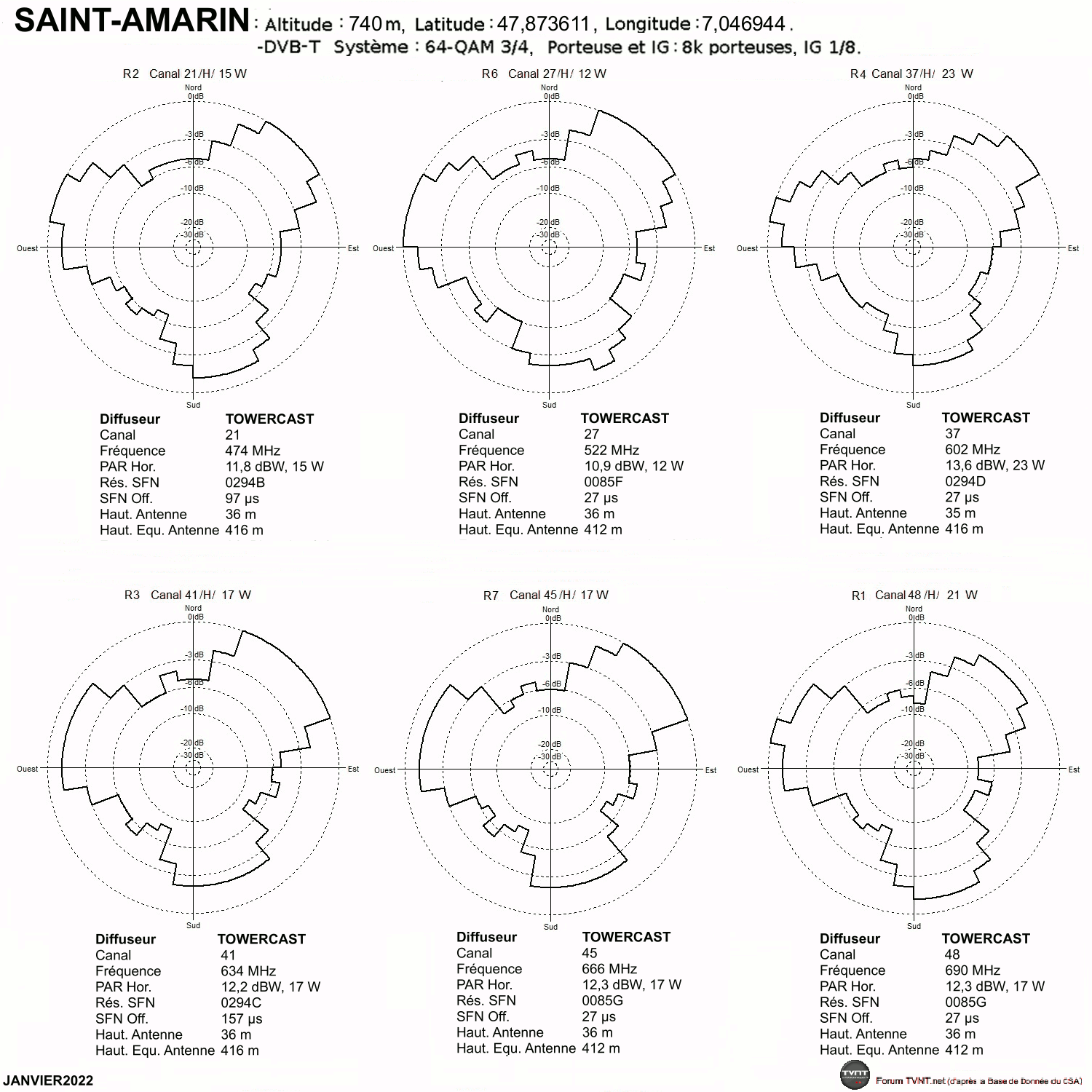

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture non publiée par le CSA.

-------------------------------------------------------------------------------------

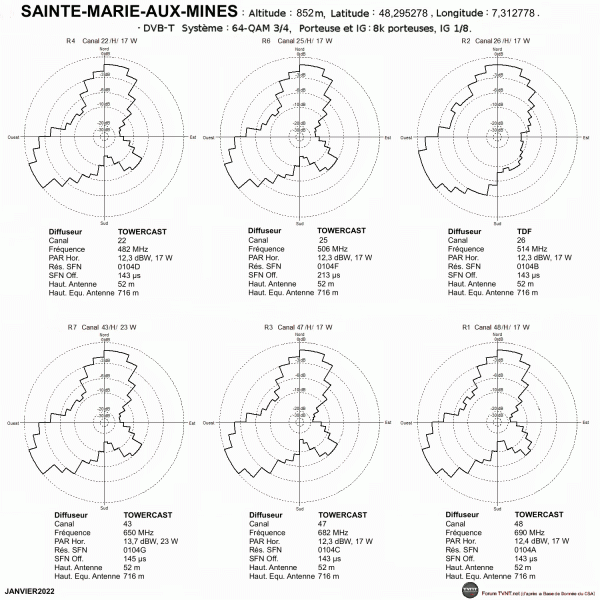

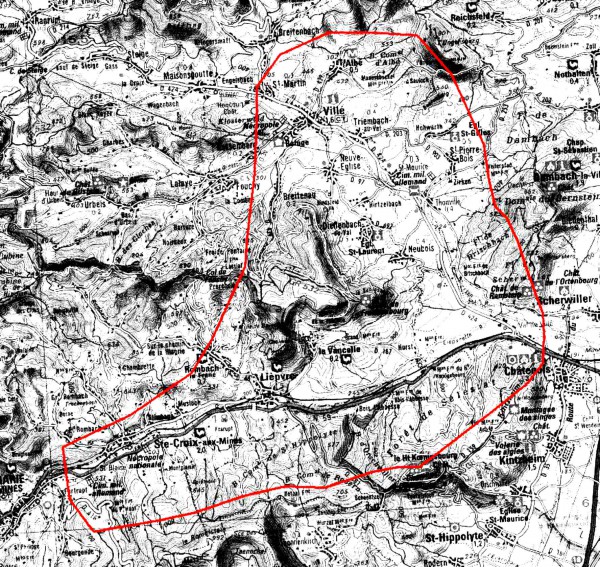

SAINTE-MARIE-AUX-MINES - ROCHER DU COUCOU

:arrow: Localisation du pylône Orange du Rocher du Coucou, sur la commune de Neubois (67).

:arrow: Composition du multiplex R1 :

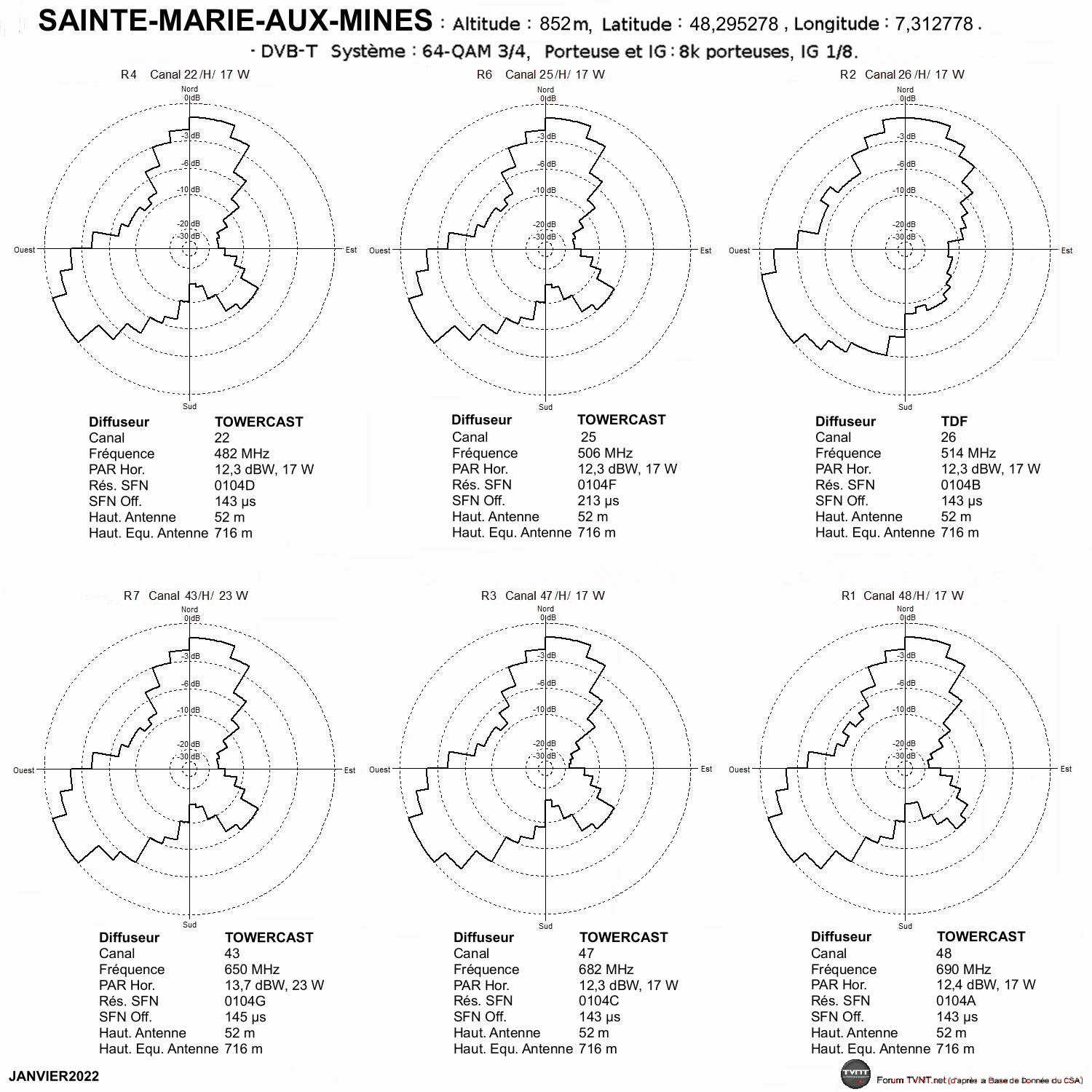

:arrow: Caractéristiques techniques des multiplex :
R4: 22H 17W (TOWERCAST).
R6: 25H 17W (TOWERCAST).
R2: 26H 17W (TDF). (sur canal 40 avant le 27/03/2018)
R7: 43H 23W (TOWERCAST). (sur canal 51 avant le 27/03/2018)
R3: 47H 17W (TDF). (sur canal 43 avant le 27/03/2018)
R1: 48H 17W (TDF).

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

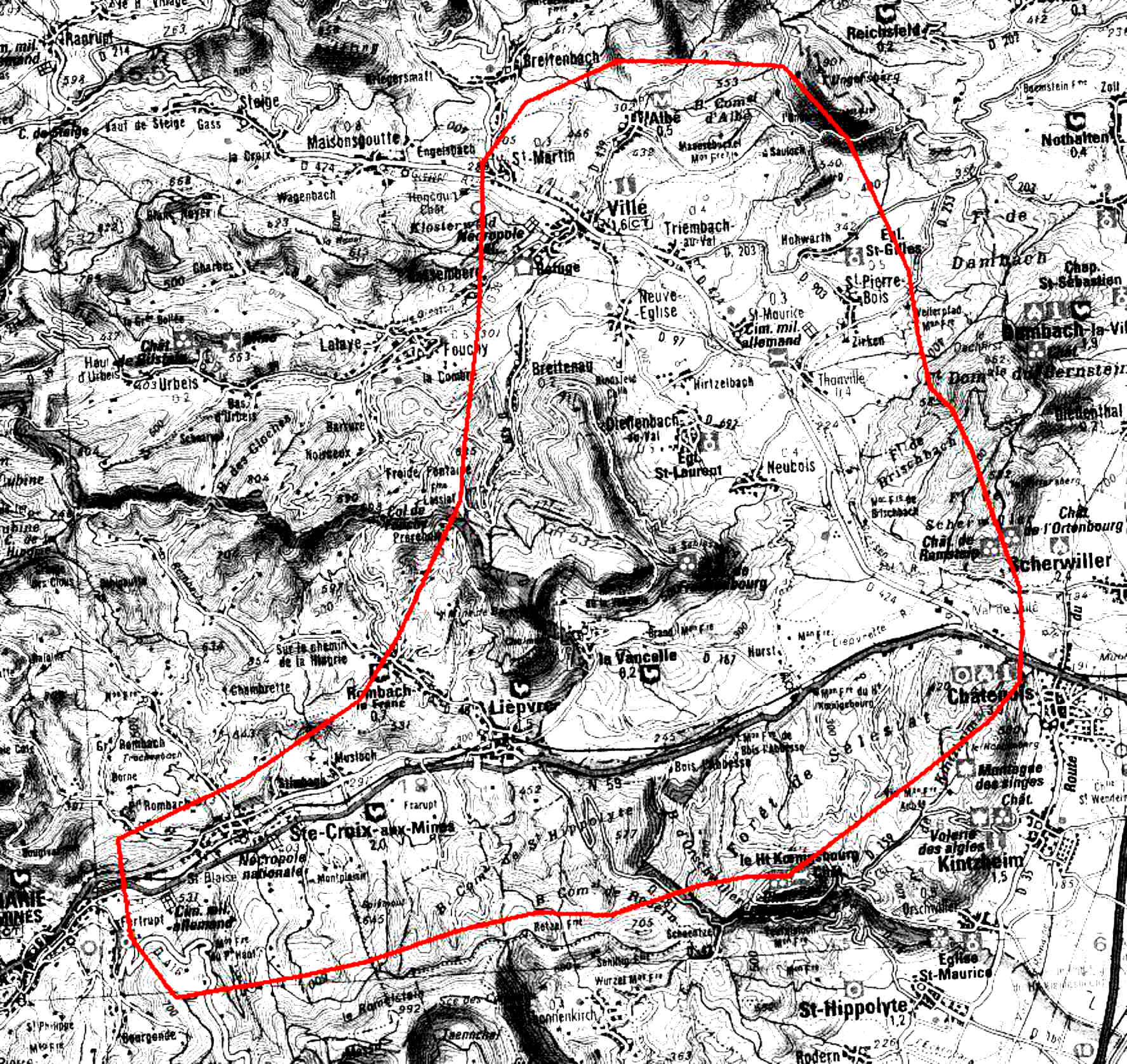

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-----------------------------------------------------------------------------------------------

ZIMMERBACH - LA FECHT

:arrow: Localisation du pylône TDF près de la Fecht, commune de Zimmerbach.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 21V 620mW (TDF). (sur canal 27 avant le 23/05/2018)
R1: 24V 575mW (TDF).
R6: 27V 550mW (TDF). (sur canal 21 avant le 23/05/2018)
R4: 37V 710mW (TDF).
R7: 45V 710mW (TDF). (sur canal 50 avant le 23/05/2018)

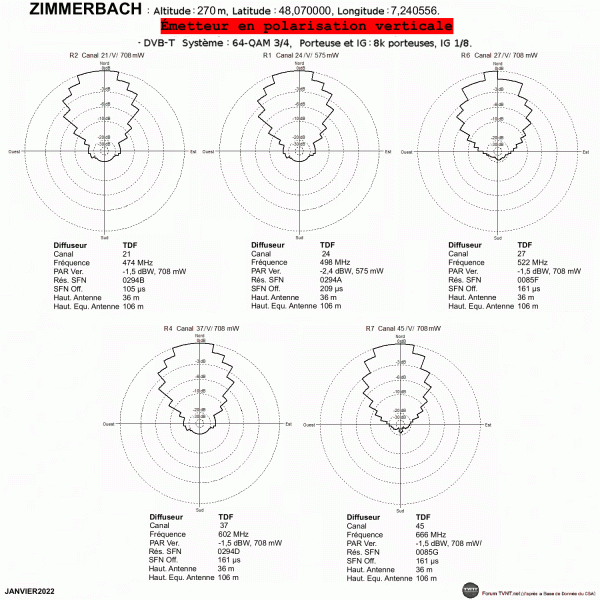

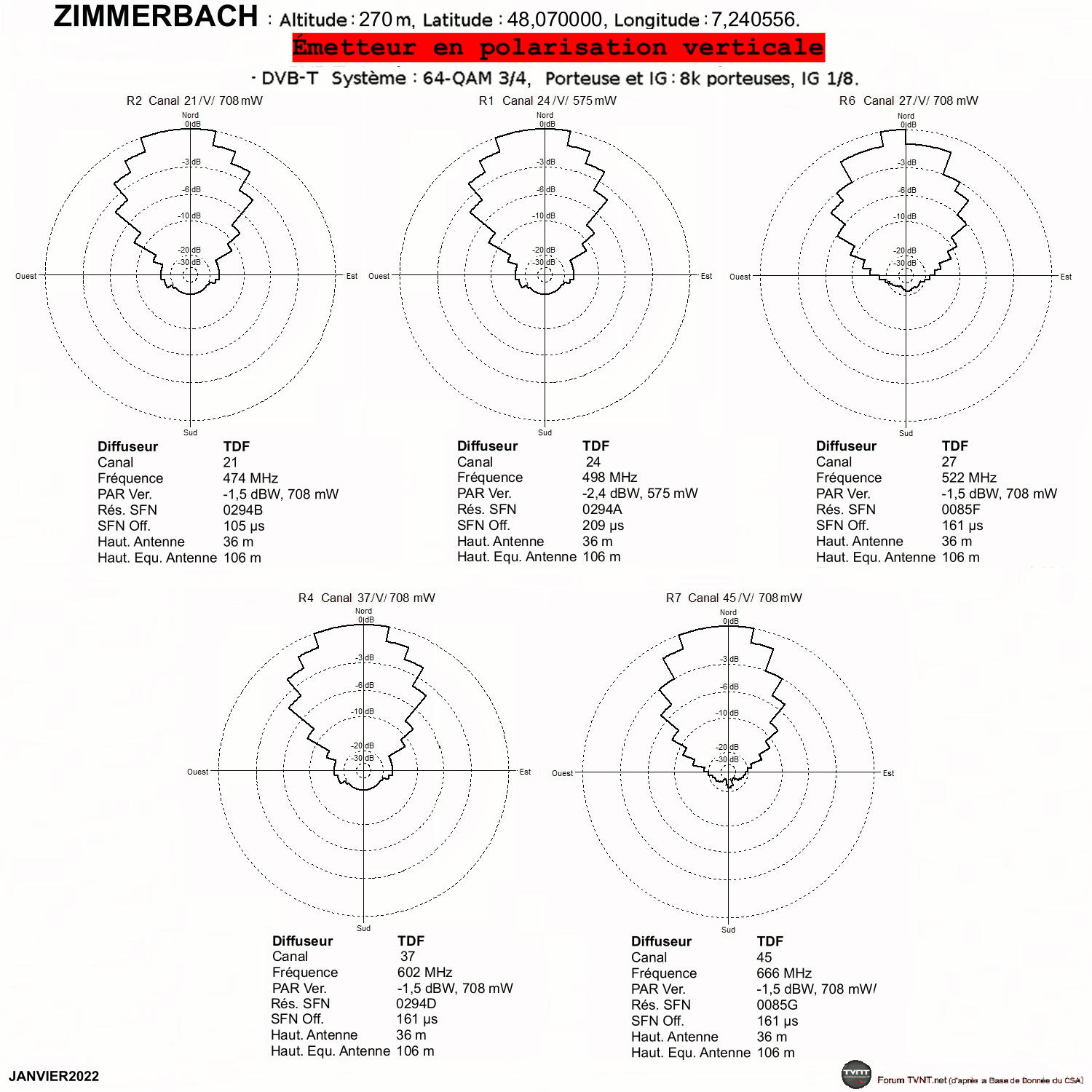

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

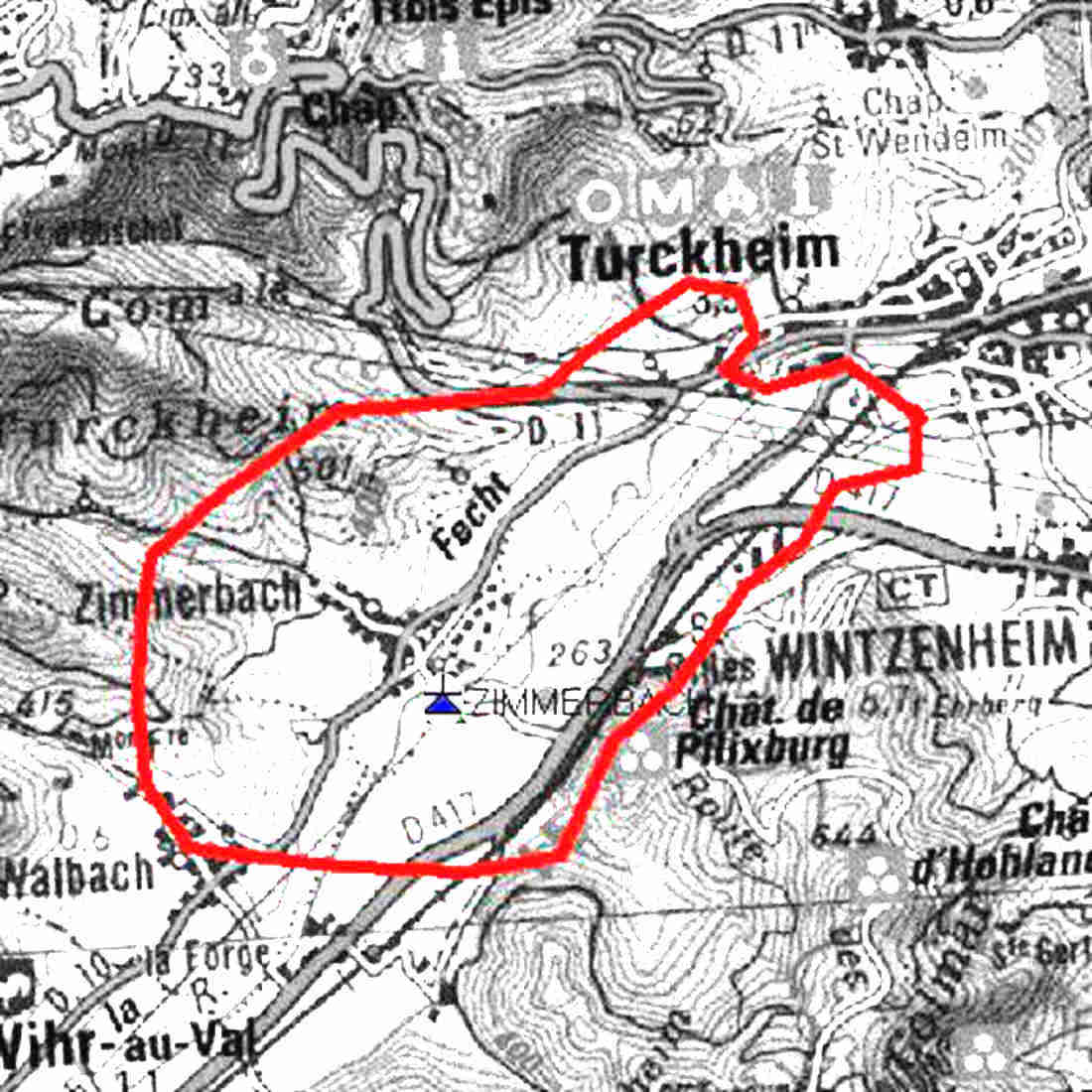

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------
Source des détails des caractéristiques techniques et des cartes de couverture des émetteurs : http://www.csa.fr
Dernière édition par Emmebel le 30 Aoû 2018 23:24, édité 70 fois.
Raison: Mise a jour.
Terrestre : TV Sony KDL-42W829B, enregistreur Panasonic DMR-BWT745EC, antenne Televés DAT45+MRD
IP : Freebox HD 02C
Satellite : Xsat CDTV410, parabole Visiosat Bi-Sat G4 (19.2°E/13°E/5°O)
Laurent
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 3557
Inscription: 28 Juin 2005 10:54
Localisation: [38] Allevard

Messagepar té-n'té » 02 Jan 2008 23:56

pourquoi avoir fermé l'ancien topic : Mulhouse Belvédère ?
Les gens n'avaient-ils plus de question ? Ce qui m'étonnerait fort
Je suis tombé par hasard sur celui-ci
té-n'té


Messagepar Cyril16 » 03 Jan 2008 00:00

Je viens d'expliquer pourquoi dans le topic verrouillé. Il est vrai qu'il a été verrouillé sans expliquer pourquoi. Désolé.
“La vie nous apprend seulement ce que nous voulons bien comprendre. C'est pourquoi certaines gens n'apprennent jamais rien.” (D. de Lamalle)
- Réception TNT par la fibre SFR -
Avatar de l’utilisateur
Cyril16
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 13860
Inscription: 29 Sep 2005 14:12
Localisation: Angoulême

Messagepar té-n'té » 03 Jan 2008 00:11

merci à vous pour cette mise au point J'avoue que les topics par émetteurs sont plus judicieux
Je vous souhaite une bonne et heureuse année 2008
té-n'té


Messagepar Cyril16 » 03 Jan 2008 00:14

Merci. Bonne année à vous aussi !
“La vie nous apprend seulement ce que nous voulons bien comprendre. C'est pourquoi certaines gens n'apprennent jamais rien.” (D. de Lamalle)
- Réception TNT par la fibre SFR -
Avatar de l’utilisateur
Cyril16
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 13860
Inscription: 29 Sep 2005 14:12
Localisation: Angoulême

Probleme reception Canal 53

Messagepar angelus68 » 05 Jan 2008 19:37

Bonjour,
ma mère habite Lutterbach et viens de recevoir un récepteur TNT de marque CGV premio ST4.
J'étais avec elle cet après midi pour l'installation, on a d'abord réinitialisé l'appareil (car il avait été utilisé 3 semaines chez quelqu'un d'autres qui dépendait de l'émetteur de Colmar je crois).
Installation automatique des chaines, pas de problèmes... Sauf que : pas possible de recevoir les chaines France 2, 3, 5, ou arte français.
Elle a plein de chaines allemandes, des suisses, mais pas celles là. Le voisin du dessus (car elle habite un immeuble d'environ 30 ans) possède un décodeur de même marque, mais d'une gamme supérieure, n'a aucun problème de réception.
Il n'y a qu'un câble antenne du mur vers le décodeur, puis du décodeur vers la TV. 2 péritel: TNT=>TV et TNT=>DVD.
Elle peut encore recevoir ces chaines en analogique sans problème.

Les autres chaines reçues par la TNT semble de bonne qualité (mis a part M6 qui affiche quelques lignes de gros pixels par moment).

J'ai aussi remarqué que le décodeur a stoppé la recherche au canal 43.

J'ai tenté une installation manuelle de ces chaines, mais des données PID (je suis plus sur du terme exacte) me sont demandés.


Que puis-je faire pour lui installer ces chaines?

Merci d'avance de vos réponses.
angelus68


Messagepar Joe » 05 Jan 2008 19:50

Bonjour,

c'est bizarre ça ce décodeur qui arrête sa recherche au canal 43 :shock: ...
As-tu essayé de faire un scan en mode manuel, en te positionnant sur le canal en question (R1 = C53 = 730 MHz) et en lançant la recherche de programmes ?
Joe
Maître des airs
Maître des airs

Messages: 842
Inscription: 20 Oct 2007 16:10

Messagepar angelus68 » 05 Jan 2008 19:56

oui, mais ça ne donne rien.
La progression passe de 0 à 100% rapidement mais ne trouve rien.

J'ai oublié de préciser qu'elle habite un immeuble de 6 étages, au rez de chaussée et que le syndic a fait régler l'antenne pour que la tnt puisse être captée.
angelus68


Messagepar angelus68 » 05 Jan 2008 20:03

En fait il ne trouve plus rien après, je ne sais pas si il stoppe réellement la recherche...
angelus68


Messagepar Joe » 05 Jan 2008 20:17

ok :( ... de toutes manières, si le voisin du dessus arrive à recevoir ce multiplex R1, il n'y a pas de raison que ta mère ne le reçoive pas, étant donné qu'ils sont branchés sur le même antenne collective (si j'ai bien compris) ... à moins que le signal ne soit déjà limite chez le voisin, dans ce cas, ce pourrait être une explication (autre que celle de l'adaptateur différent).

Si tu peux essayer une installation manuelle en rentrant les différents identifiants, pourquoi pas si ça marche :wink:

Multiplex: R1
Canal: 53
Fréquence: 730 MHz (ou 730.166 ou 730.167)

Programmes:
France2: ID Réseau = 8442, ID Service = 257, PID PMT = 110, PID PCR = 120
France3: ID Réseau = 8442, ID Service = 316, PID PMT = 210, PID PCR = 220
France5: ID Réseau = 8442, ID Service = 260, PID PMT = 310, PID PCR = 320
ARTE: ID Réseau = 8442, ID Service = 261, PID PMT = 510, PID PCR = 520
LCP: ID Réseau = 8442, ID Service = 262, PID PMT = 610, PID PCR = 620
Joe
Maître des airs
Maître des airs

Messages: 842
Inscription: 20 Oct 2007 16:10
