78 - Yvelines [Mantes - Maudétour]

Puis-je recevoir la TNT (simple définition ou HD) dans ma commune et quand ? Débats sur les zones d'ombre...

78 - Yvelines [Mantes - Maudétour]

Messagepar Laurent » 07 Nov 2007 19:09

Liste des émetteurs du département des Yvelines :

:arrow: Émetteur Principal :
- Mantes - Maudétour-en-Vexin.

:arrow: Émetteurs Locaux :
- Buc - La Guérinière.
- Châteaufort - Église.
- Jouars-Pontchartrain - Château d'eau.
- Jouy-en-Josas - L'École.
- Mantes-la-Ville - Les Carrières.
- Maule - La Relanderie.
- Saint-Germain-en-Laye - Sud.
- Saint-Rémy-lès-Chevreuse - Chevreuse.
- Septeuil - Le Cimetière.

:arrow: L'émetteur de MANTES - MAUDÉTOUR-EN-VEXIN bien que situé dans le département du Val d'Oise dessert principalement l'agglomération de Mantes-la-Jolie (78), il est donc décrit ici, dans le sujet consacré aux émetteurs du département des Yvelines.

:arrow: L'émetteur de CHAVILLE - NOUVEAU CIMETIÈRE bien que situé sur la commune de Viroflay dans le département des Yvelines dessert surtout l'agglomération de Chaville (92), il est donc décrit dans le sujet consacré aux émetteurs du département des Hauts de Seine.


Réaménagement de la BANDE 700 MHz dans le département des Yvelines :

Le transfert de la bande 700 MHz au profit de la téléphonie mobile implique des réaménagements de canaux sur certains émetteurs. Le transfert est échelonné sur plusieurs phases jusqu'en juin 2019.

Pour la plupart des émetteurs du département des Yvelines (plaque de Paris) le transfert de la Bande 700 MHz est effectif depuis le 5 avril 2016 (phase 0), excepté pour les émetteurs de la plaque de MANTES.

Le transfert de la Bande 700 MHz sur les émetteurs de la plaque de Mantes est prévu lors de la phase 12 programmée le 14 mai 2019, il concernera les émetteurs de Mantes-Maudétour et de Maule-Le Relanderie, mais ne nécessitera aucun réaménagement de canaux sur ces émetteurs.

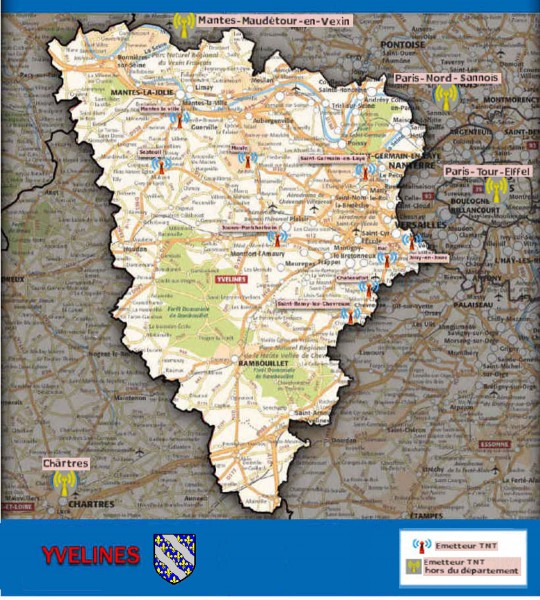

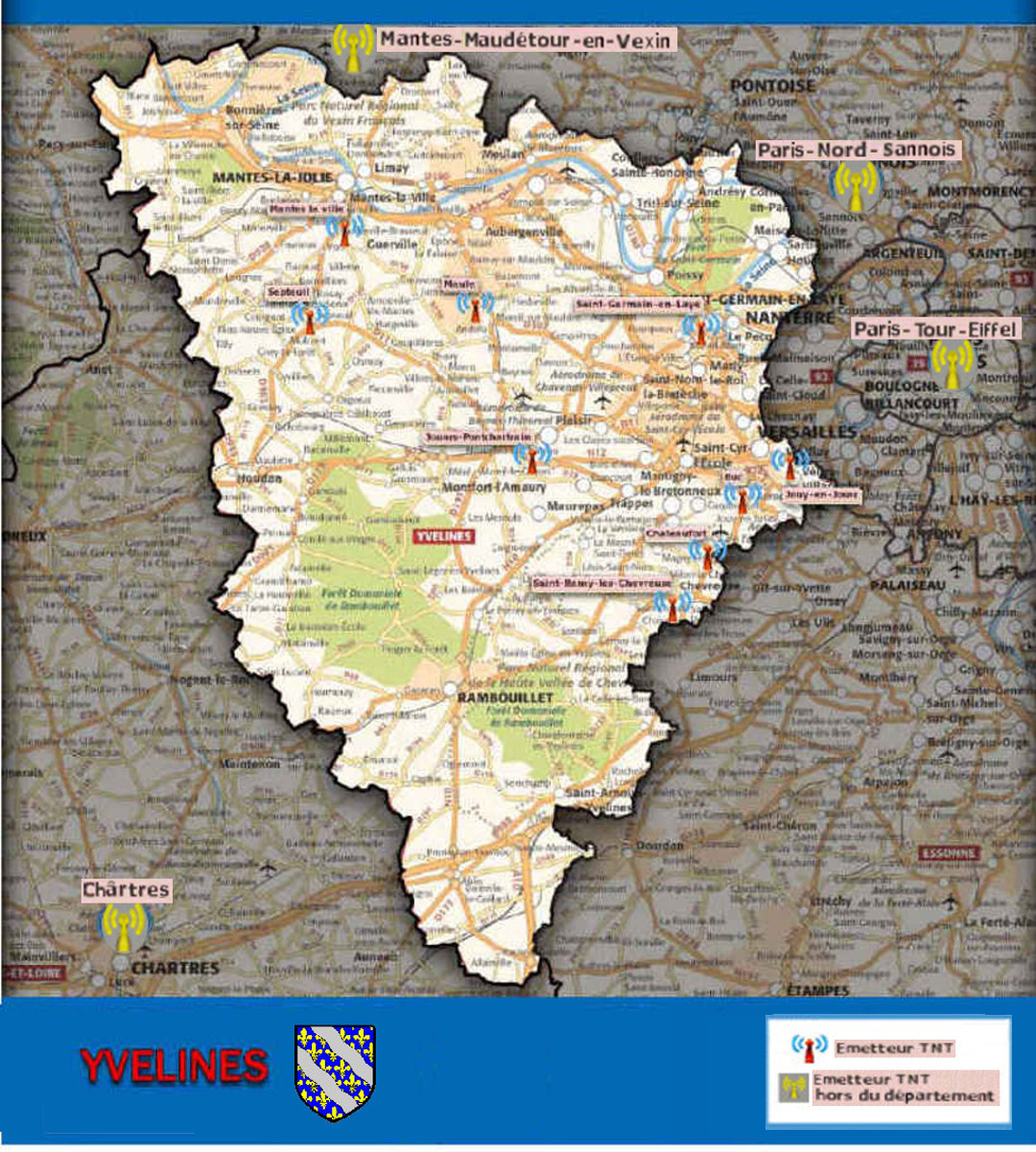

Emplacement des émetteurs du département des Yvelines :

Cliquez sur la carte pour l'agrandir


Carte de la couverture TNT
La carte est issue d’une simulation informatique ; la réalité constatée sur le terrain peut donc être différente des estimations théoriques
Source :http://www.csa.fr

Cliquez sur la carte pour l'agrandir


Liste des anciens topics :
:arrow: Emetteur de Mantes(Maudétour)


Couverture des émetteurs TNT :
Pour identifier de quel émetteur vous dépendez, recherchez votre commune par l'intermédiaire des outils disponibles sur les sites de TNTtest, du CSA ou de TDF :
:arrow: Test de couverture TNTtest
:arrow: Zones de couverture du CSA
:arrow: Test de couverture TDF


COMPOSITION DES MULTIPLEX NATIONAUX


:arrow: La composition du multiplex local (R1) est donnée ci-dessous, avec la description de chaque émetteur.

-------------------------------------------------------------------------------------

MANTES - MAUDÉTOUR-EN-VEXIN

Émetteur principal.

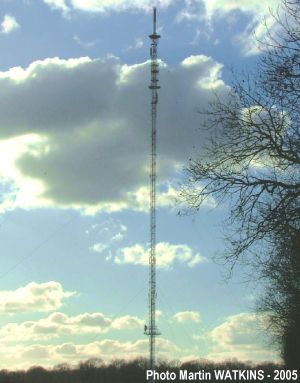

:arrow: Localisation du pylône TDF de La Vente Raphaël, sur la commune de Maudétour-en-Vexin (95) :

D'autres photos sont disponibles ici

:arrow: Page Wikipedia consacrée à ce site
ATTENTION les données techniques de l'émetteur ne sont pas nécessairement à jour dans la page Wikipédia.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R6: 23H 5kW (TDF).
R2: 36H 5kW (TDF).
R7: 37H 5kW (TDF).
R4: 40H 5kW (TDF).
R3: 43H 5kW (TDF).
R1: 46H 5kW (TDF).

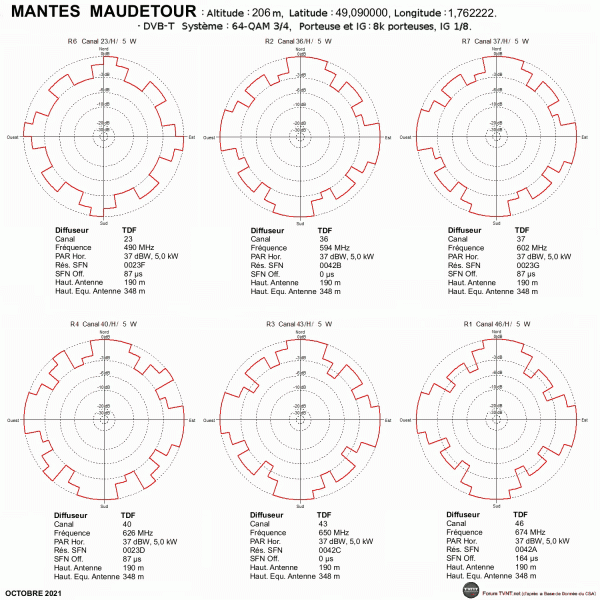

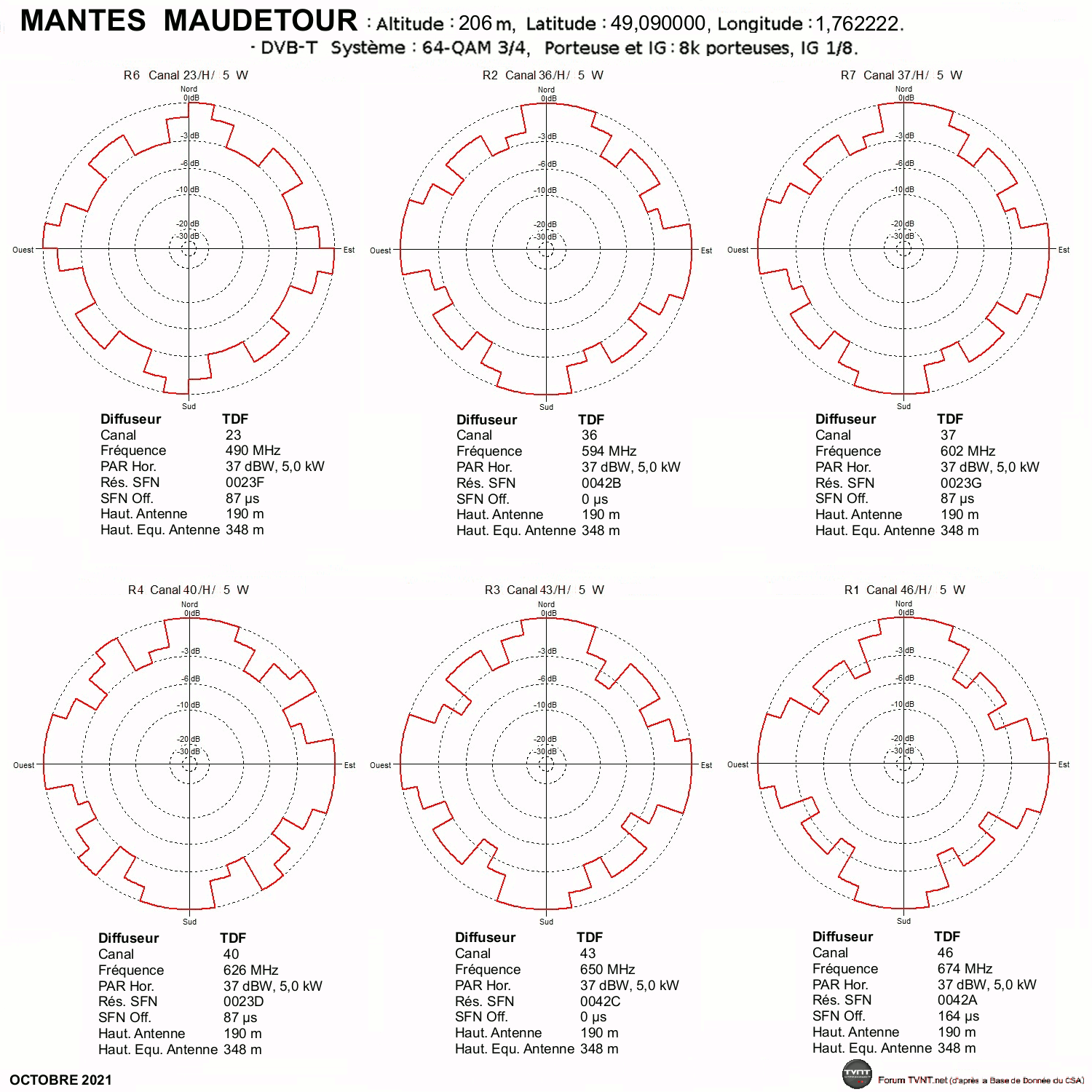

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
MANTE MAUDETOUR.gif


-------------------------------------------------------------------------------------

BUC - LA GUÉRINIÈRE

:arrow: Localisation du pylône TDF de La Guérinière, commune de Buc.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 890mW (TDF).
R2: 25H 910mW (TDF).
R4: 30H 910mW (TDF).
R6: 32H 890mW (TDF).
R1: 35H 910mW (TDF).
R7: 42H 910mW (TDF).

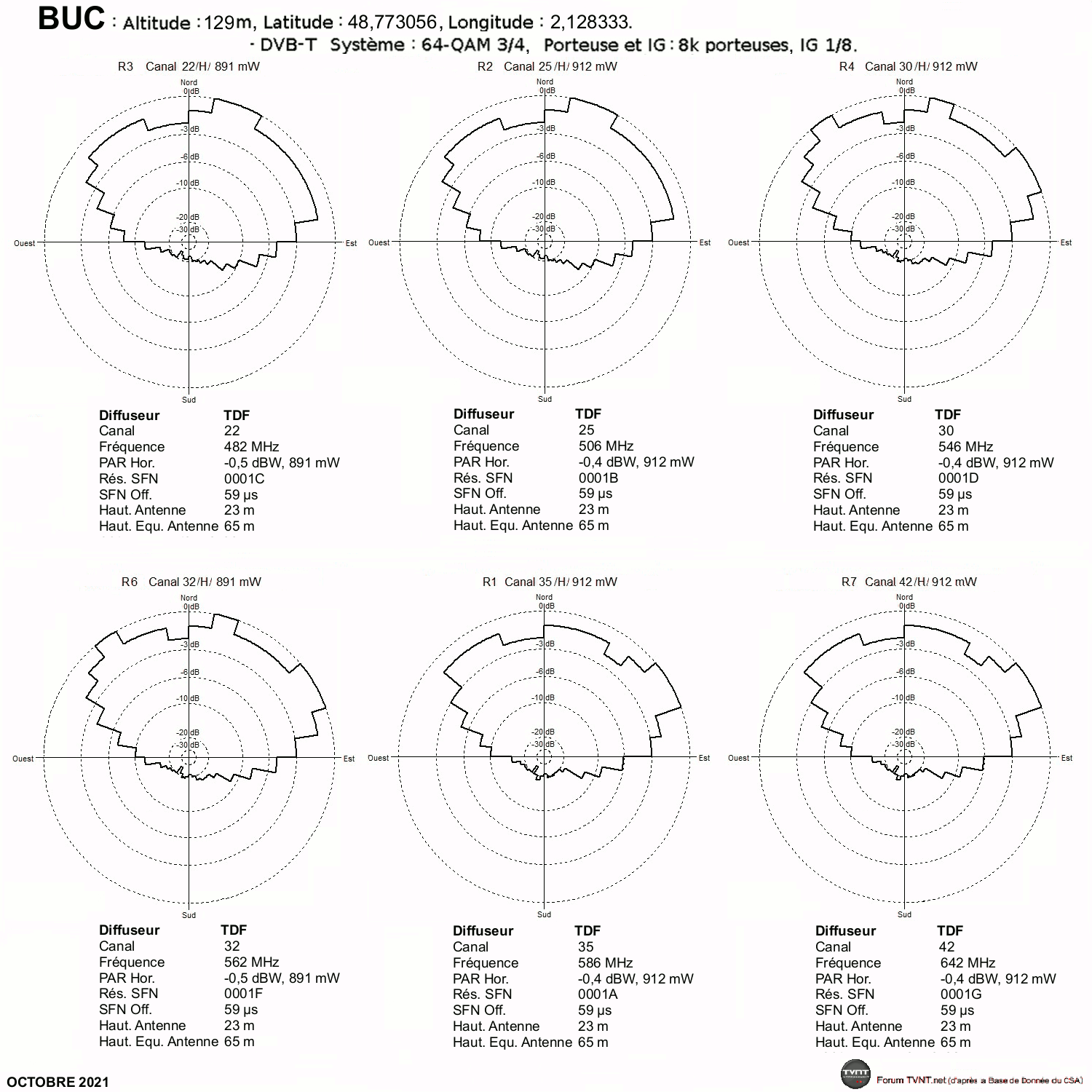

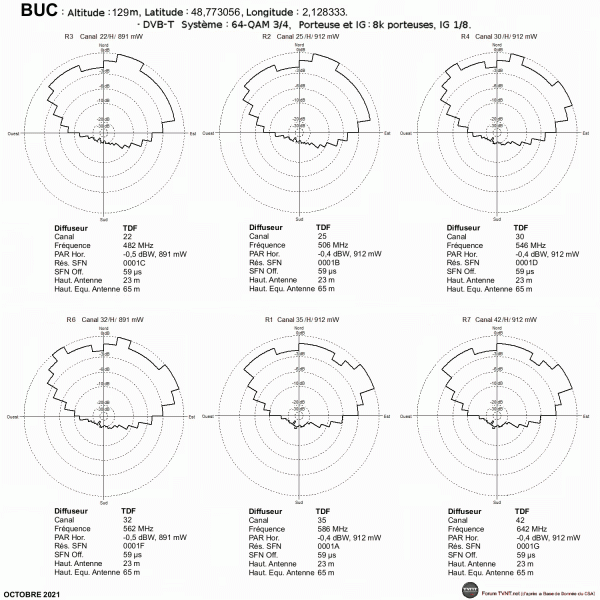

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

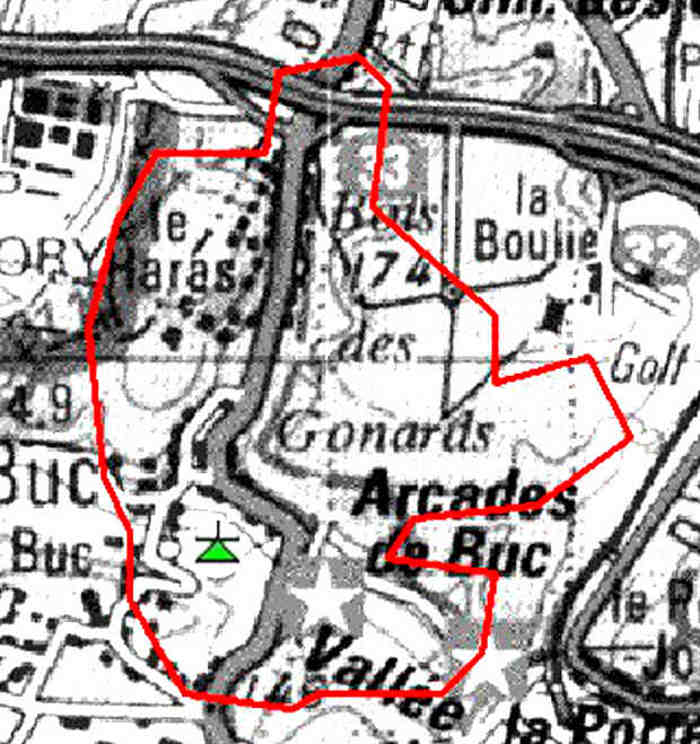

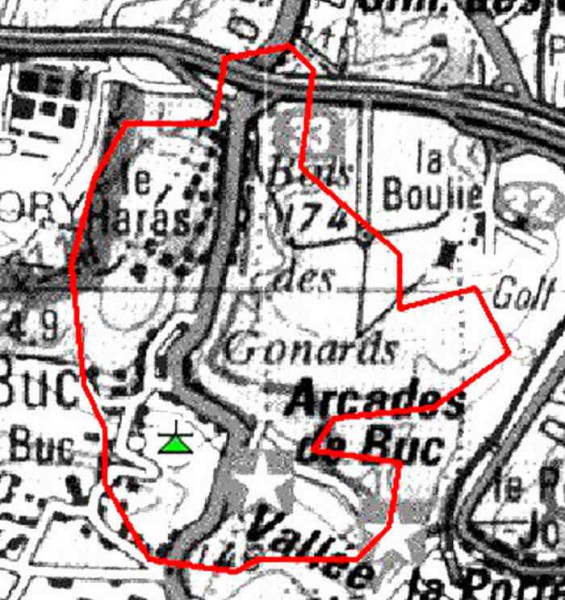

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

CHÂTEAUFORT - ÉGLISE

:arrow: Localisation du pylône de la place de l'Église, commune de Châteaufort.

Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 270mW (TDF).
R2: 25H 270mW (TDF).
R4: 30H 270mW (TDF).
R6: 32H 270mW (TDF).
R1: 35H 270mW (TDF).
R7: 42H 270mW (TDF).

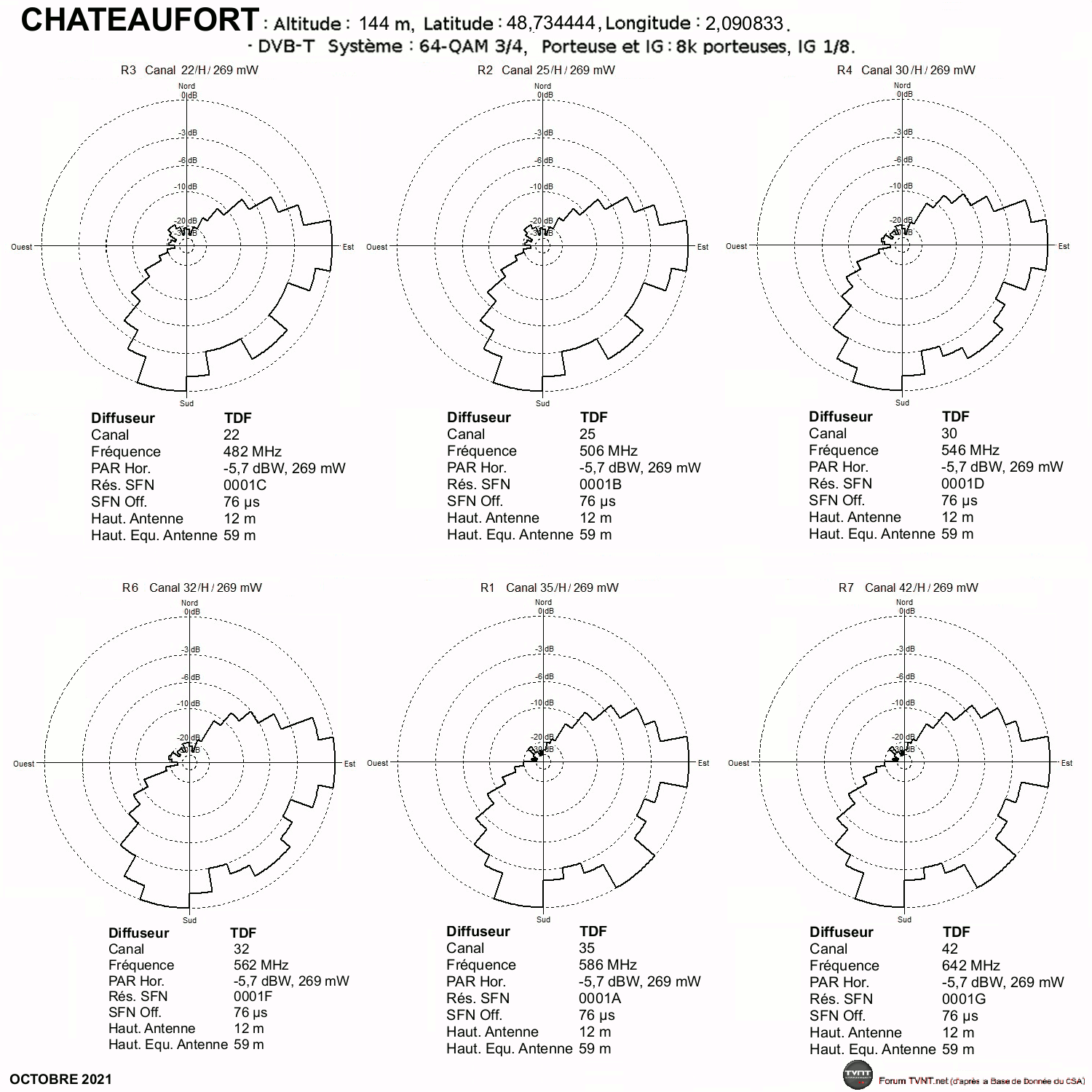

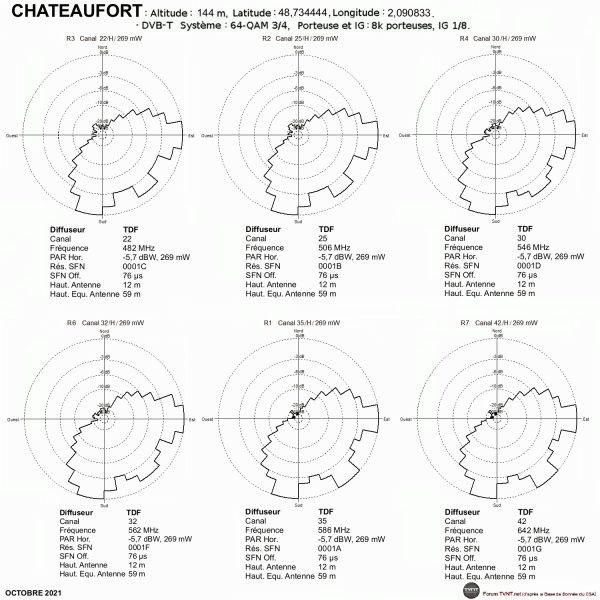

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

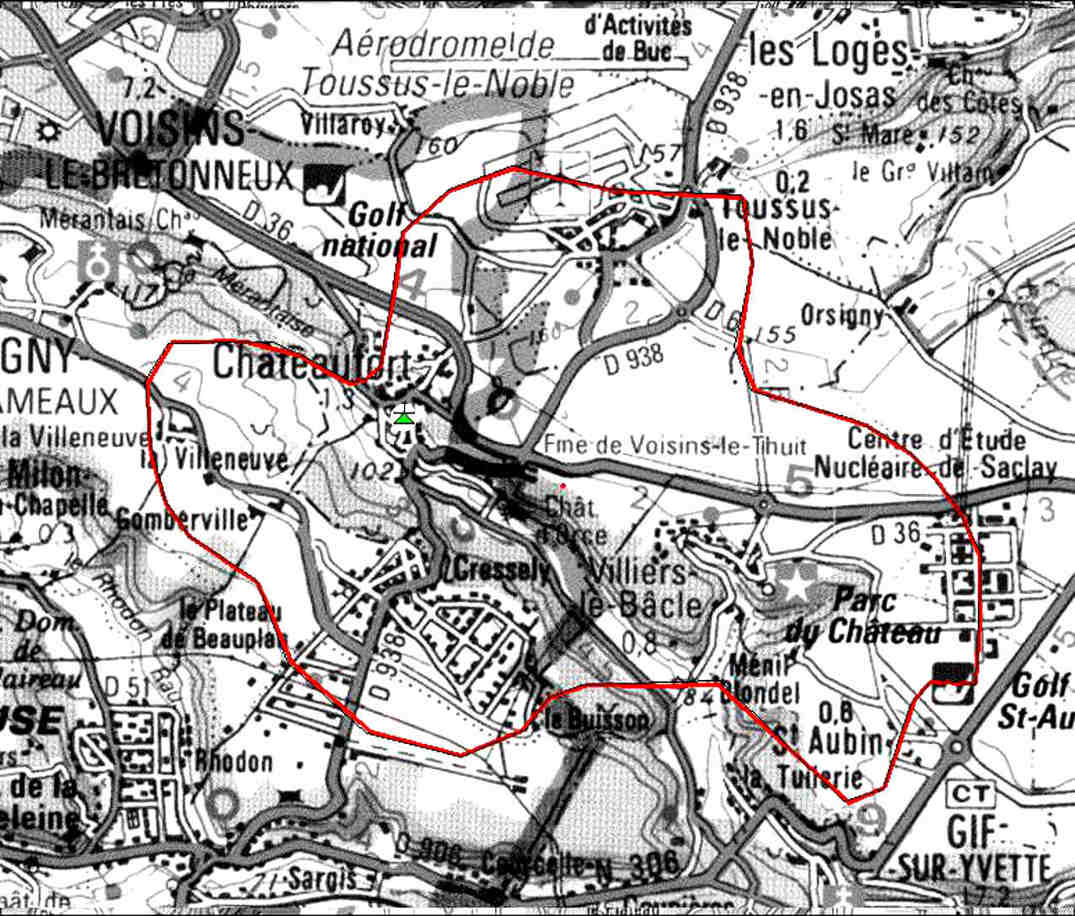

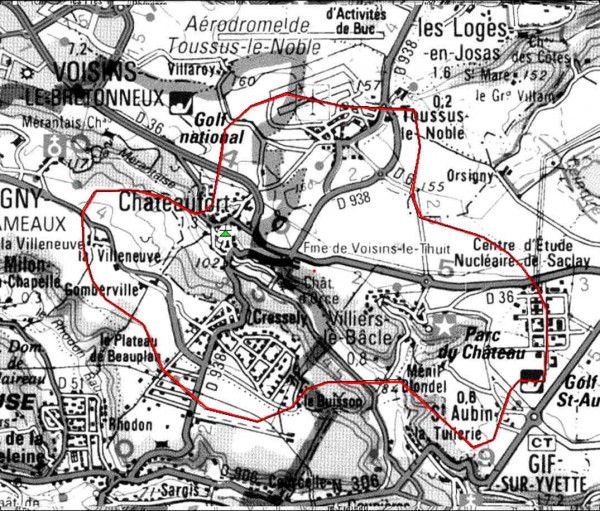

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

JOUARS-PONTCHARTRAIN - CHÂTEAU D'EAU

:arrow: Localisation du pylône du château d'eau des Bordes, commune de Jouars-Pontchartrain.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex (cliquez sur les liens pour plus de détails) :
R3: 22H 510mW (TDF).
R2: 25H 500mW (TDF).
R4: 30H 510mW (TDF).
R6: 32H 500mW (TDF).
R1: 39H 510mW (TDF).
R7: 42H 510mW (TDF).

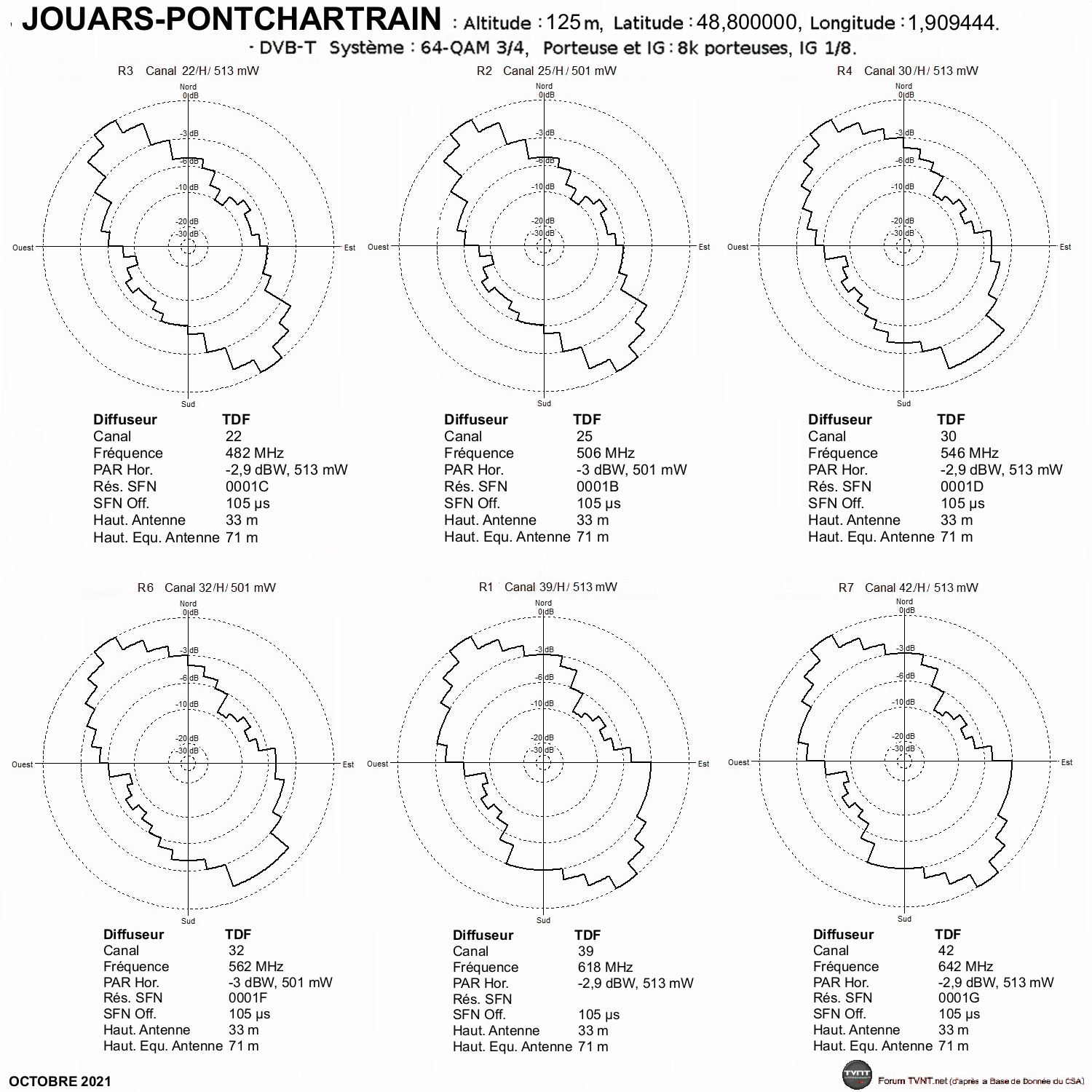

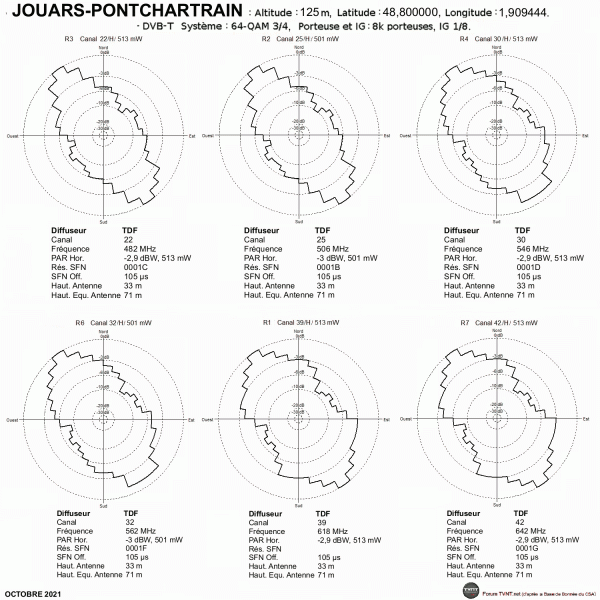

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

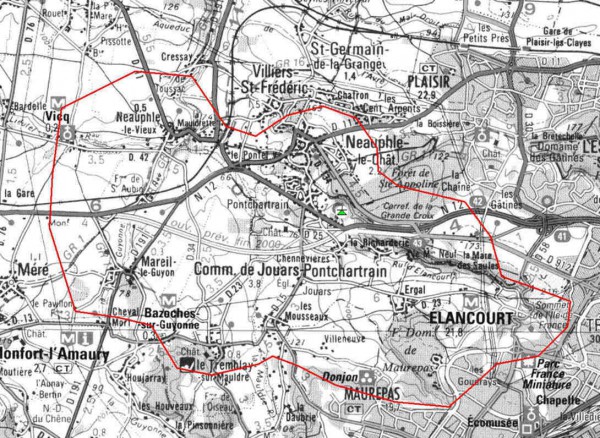

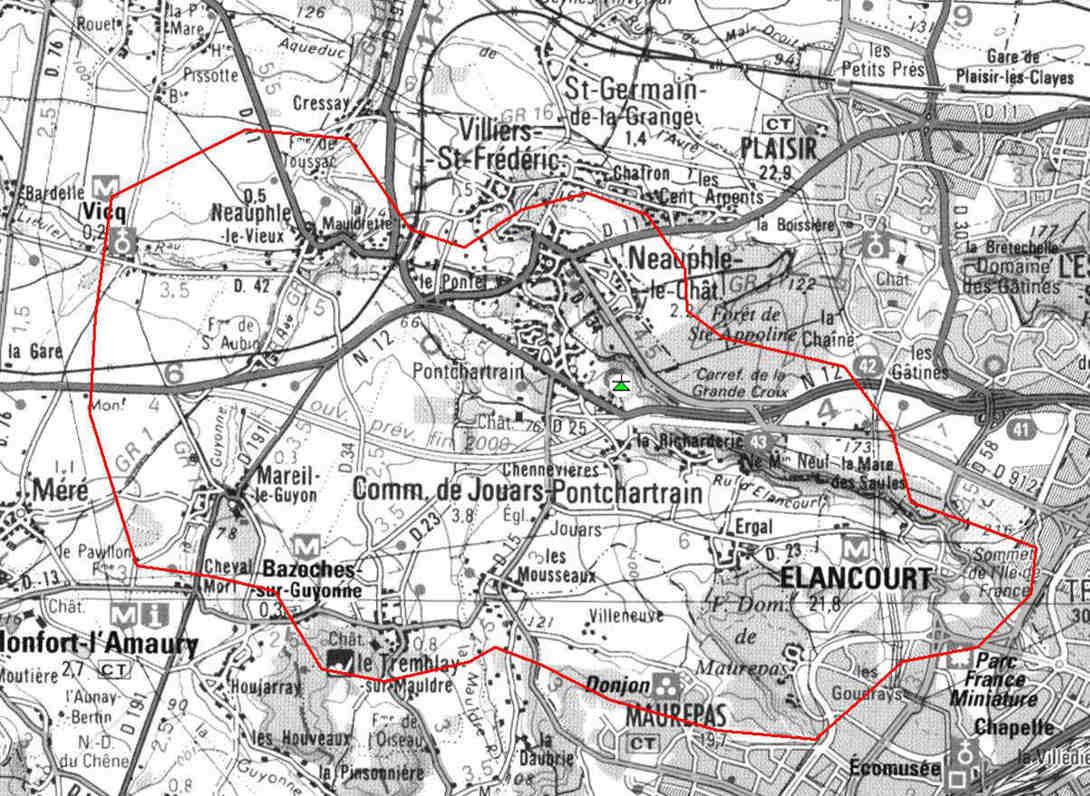

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

JOUY-EN-JOSAS - L'ÉCOLE

:arrow: Localisation du pylône TDF dans l'enceinte des HEC, commune de Jouy-en-Josas.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
[R3: 22H 3,3W (TOWERCAST).
R2: 25H 3,1W (TOWERCAST).
R4: 30H 3,6W (TOWERCAST).
R6: 32H 3,6W (TOWERCAST).
R1: 35H 3,6W (TOWERCAST).
R7: 42H 3,6W (TOWERCAST).
R7: 42H 3,6W (TOWERCAST).

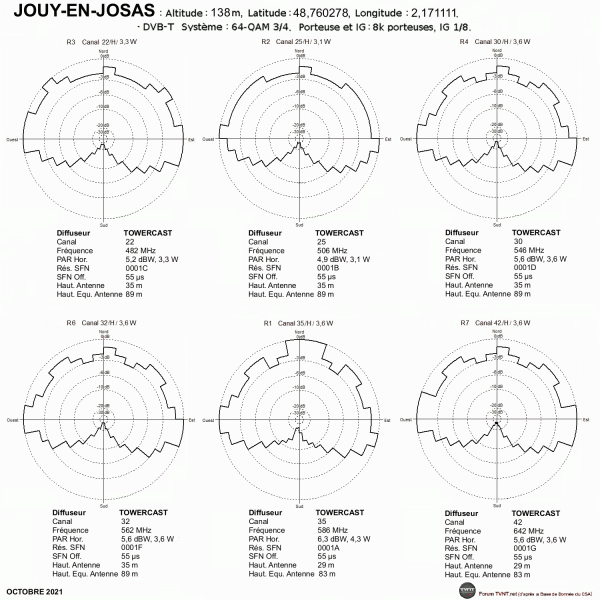

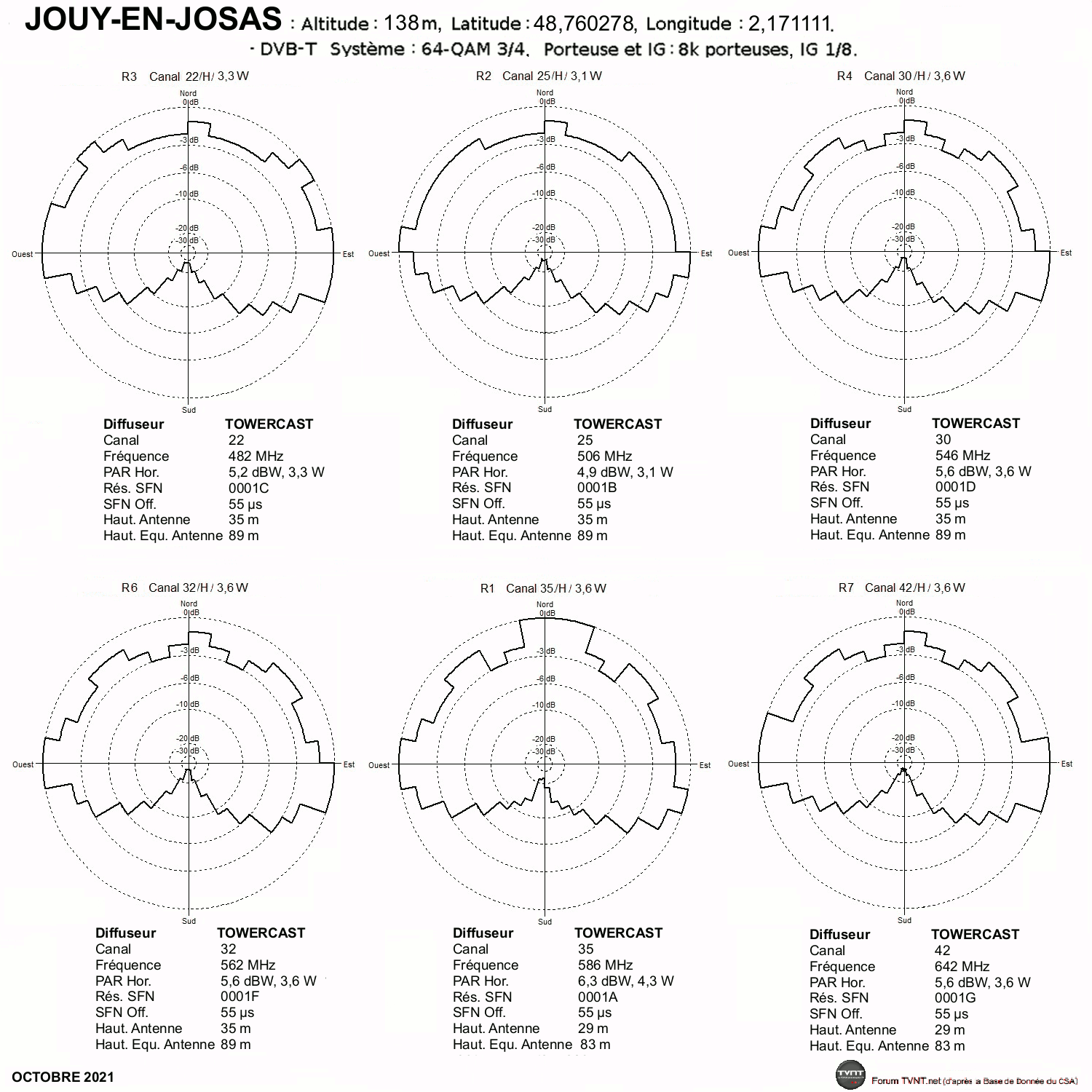

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

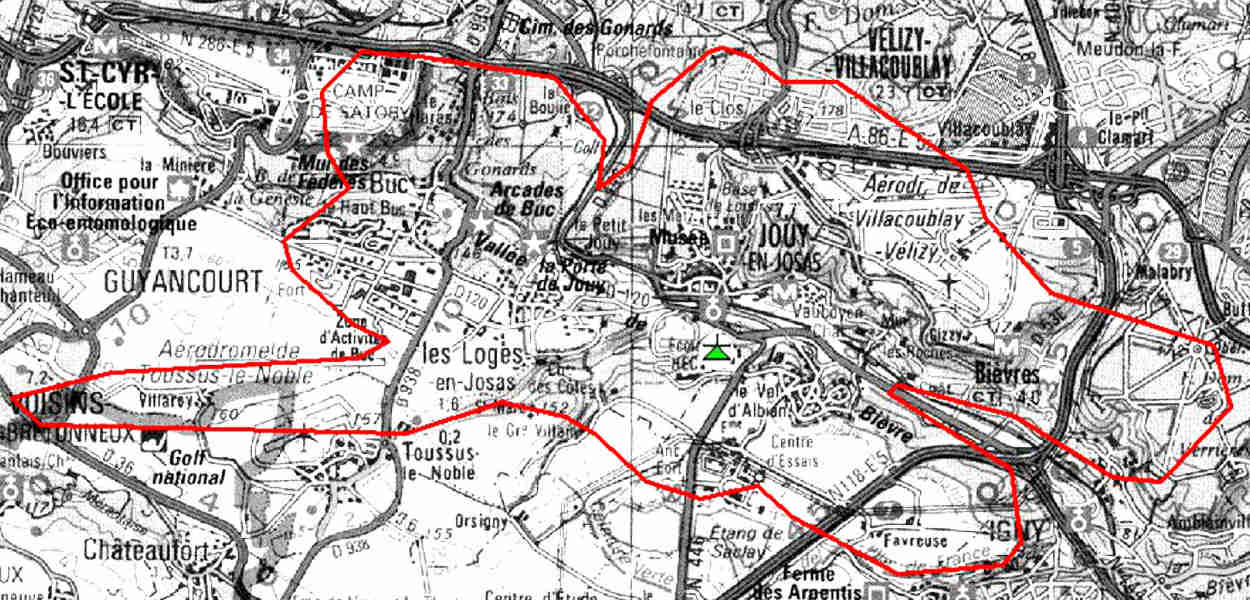

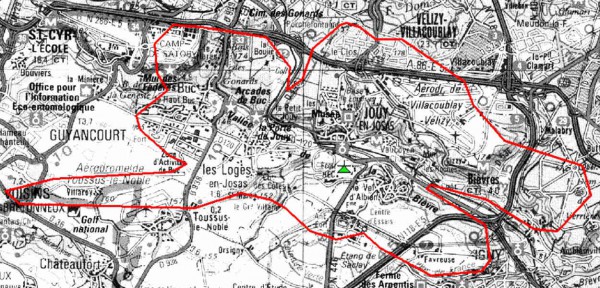

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Jouy en Josas.jpg


-------------------------------------------------------------------------------------

MANTES-LA-VILLE - LES CARRIÈRES

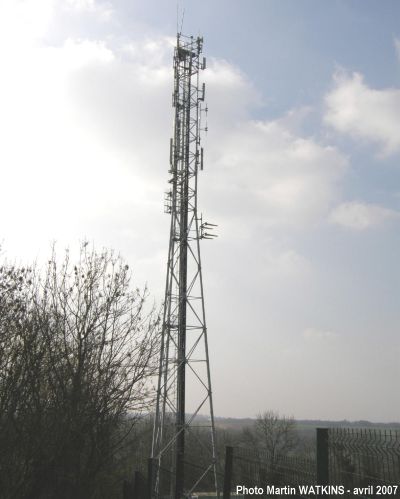

:arrow: Localisation du pylône TDF des Carrières, sur la commune de Breuil-Bois-Robert :

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 12W (TDF).
R2: 25H 12W (TDF).
R4: 30H 12W (TDF).
R6: 32H 12W (TDF).
R1: 35H 12W (TDF).
R7: 42H 12W (TDF).

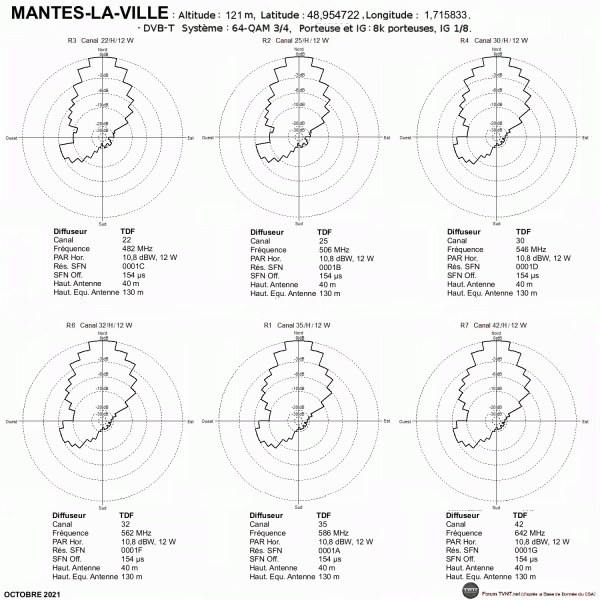

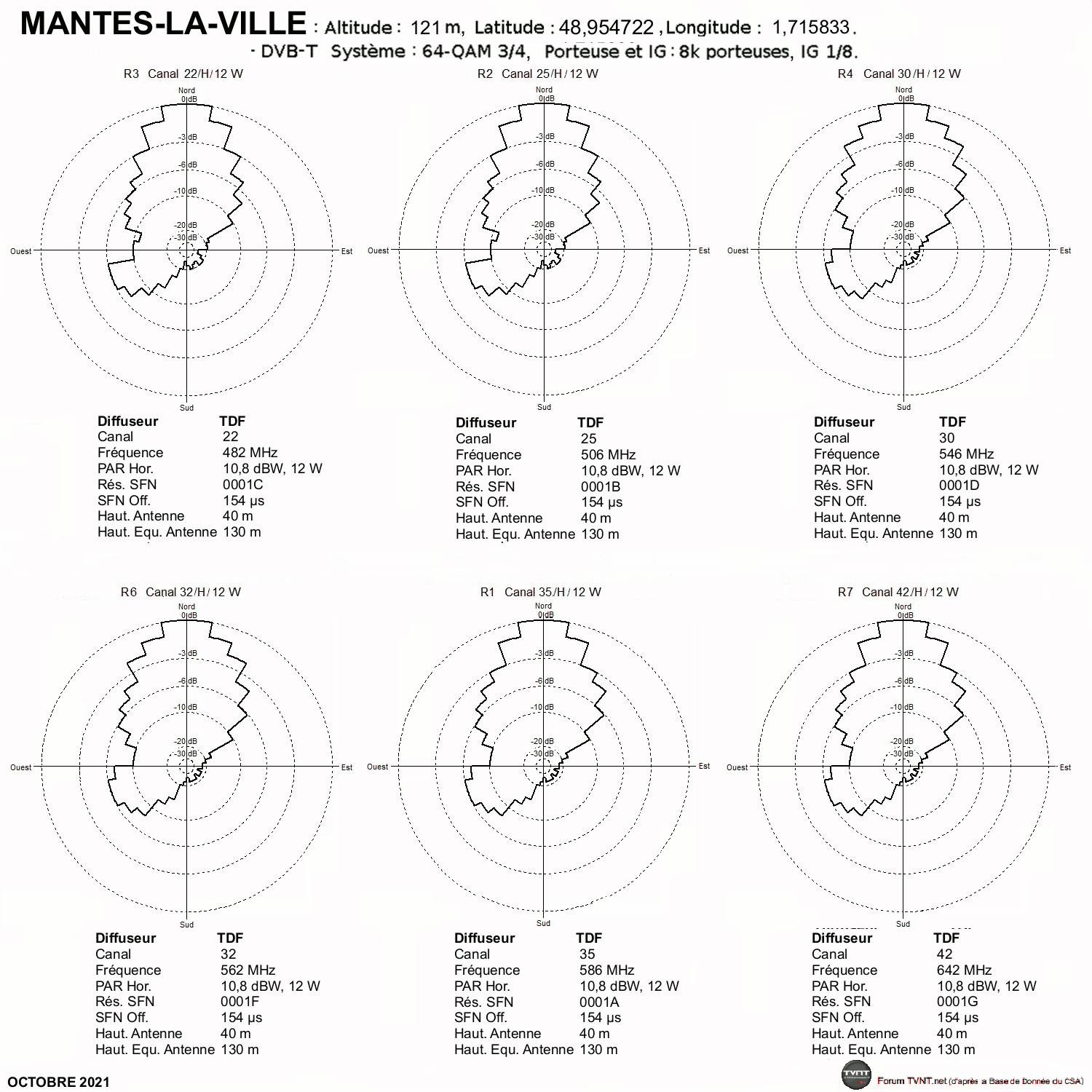

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

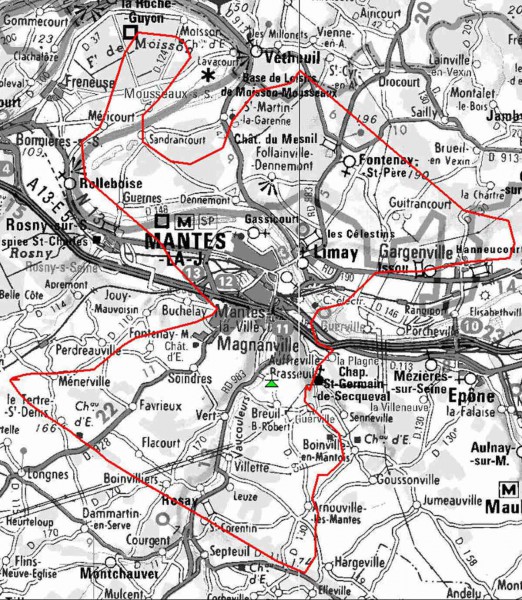

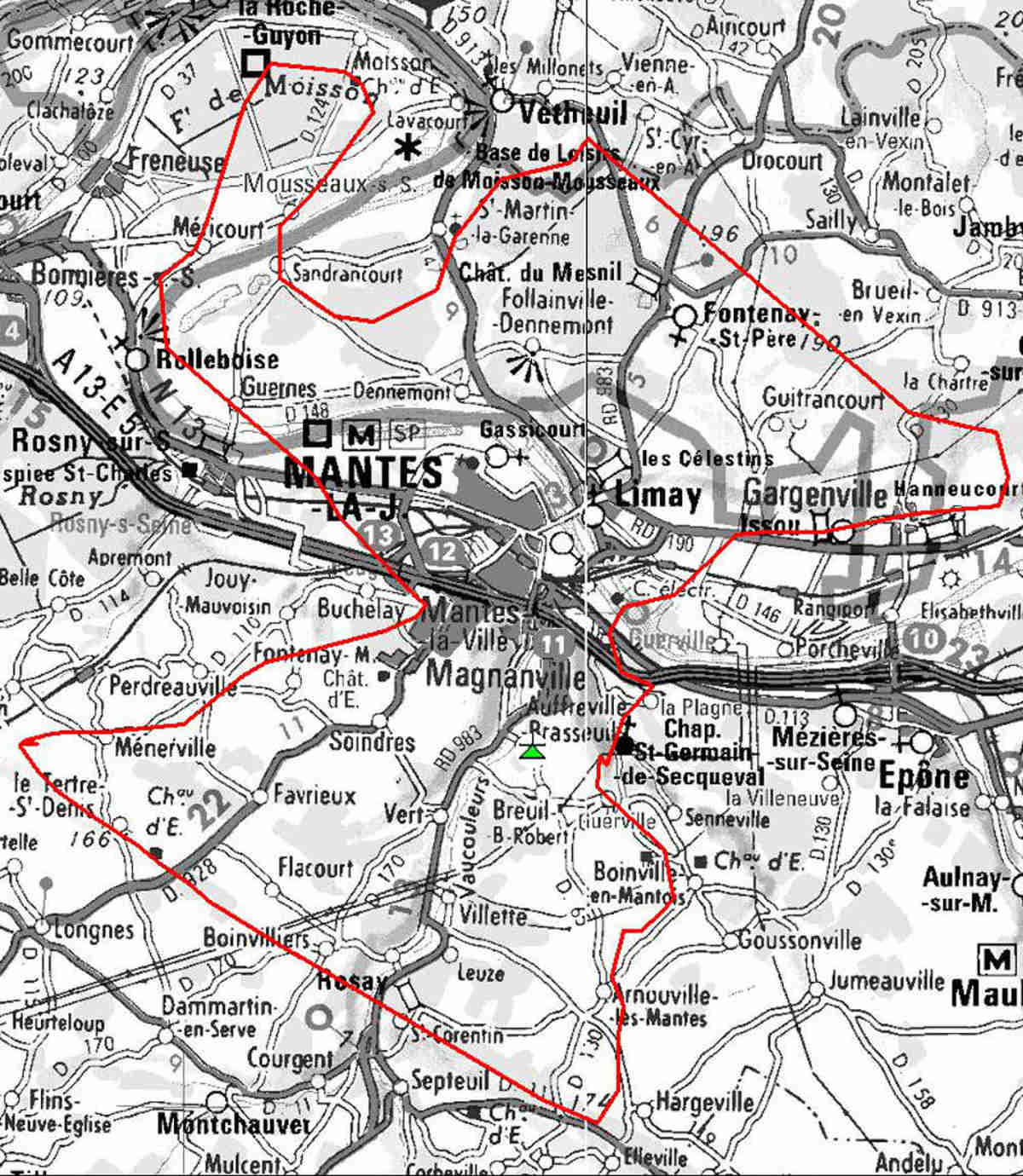

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

MAULE - LA RELANDERIE

:arrow: Localisation du pylône TDF de La Relanderie, commune de Maule.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R6: 23H 4,8W (TOWERCAST).
R2: 36H 6,2W (TOWERCAST).
R7: 37H 6,2W (TOWERCAST).
R4: 40H 4,9W (TOWERCAST).
R3: 43H 5,1W (TOWERCAST).
R1: 46H 4,6W (TOWERCAST).

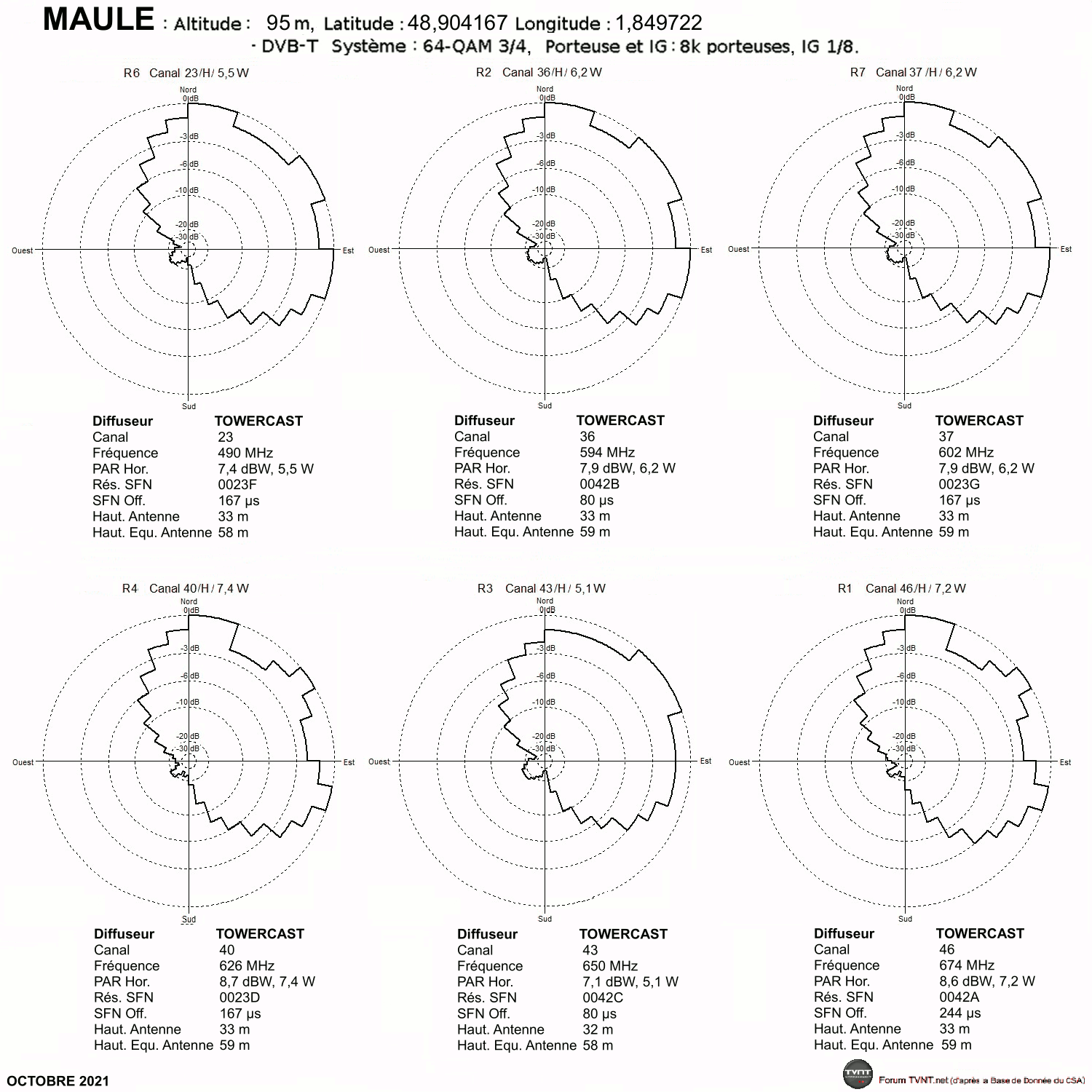

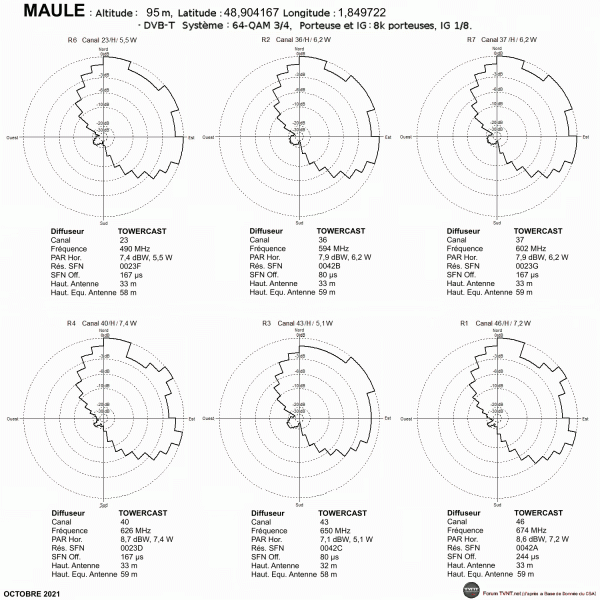

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

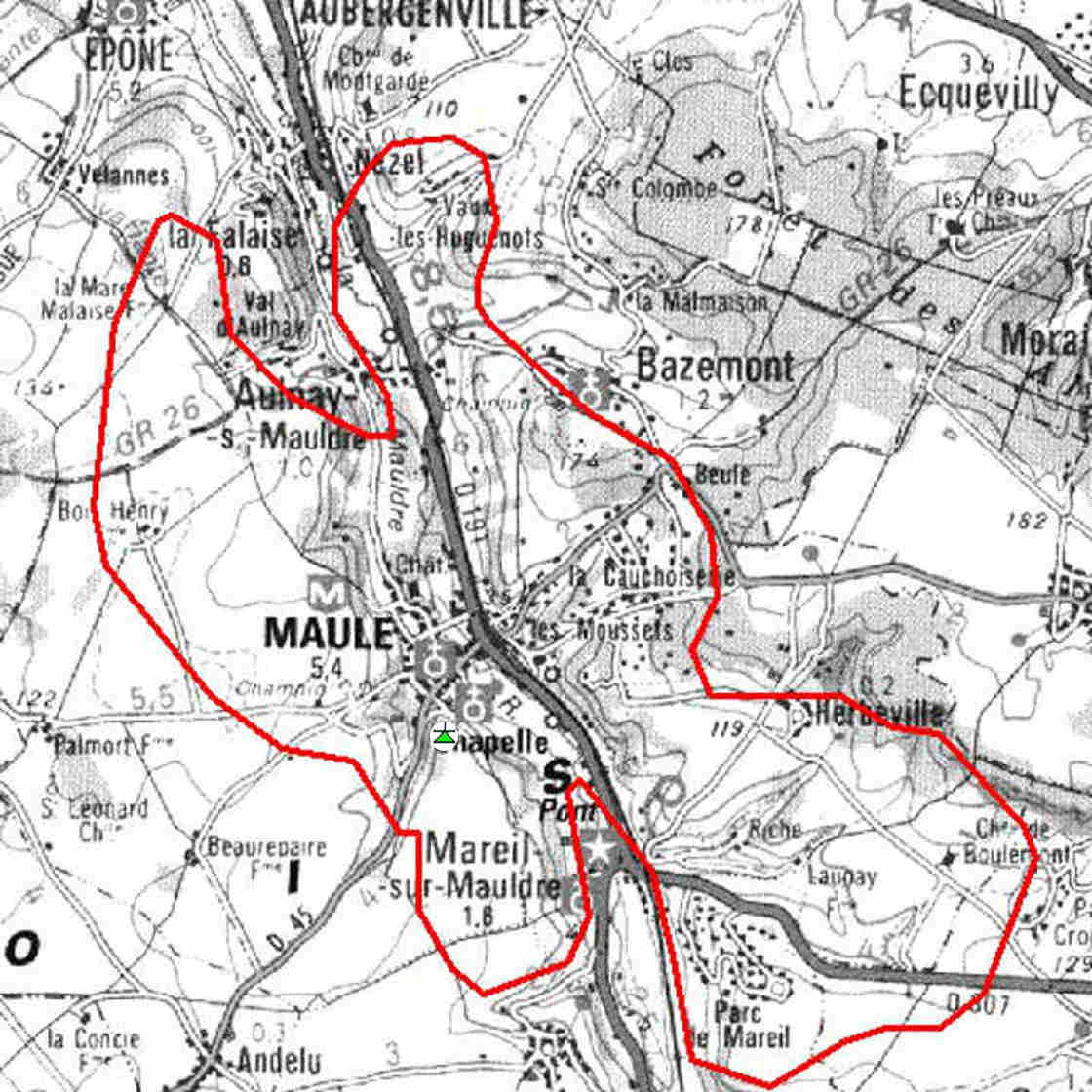

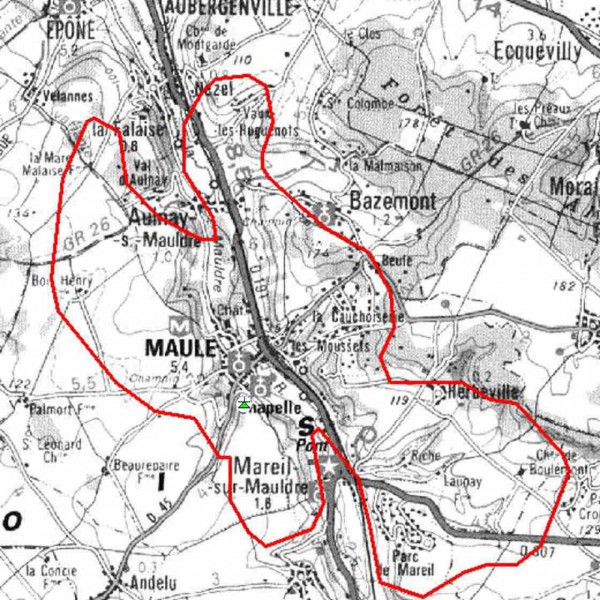

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

SAINT-GERMAIN-EN-LAYE - SUD

:arrow: Localisation du pylône TDF au Sud de la RN13, commune de Saint-Germain-en-Laye.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 1,5W (TDF).
R2: 25H 1,5W (TDF).
R4: 30H 1,5W (TDF).
R6: 32H 1,5W (TDF).
R1: 35H 1,5W (TDF).
R7: 42H 1,5W (TDF).

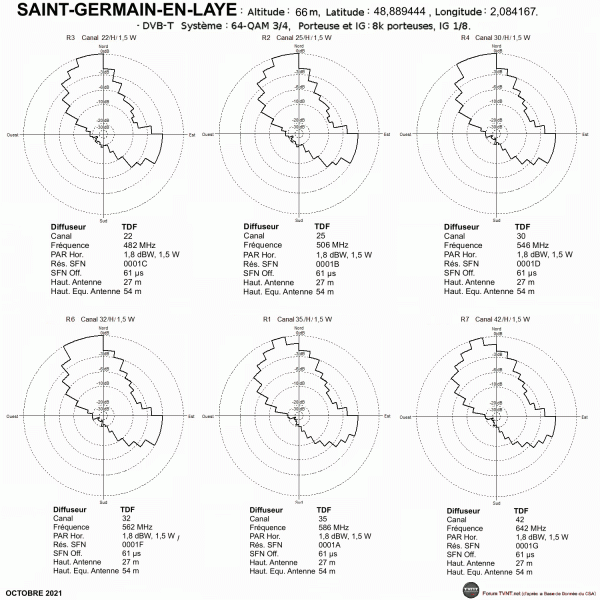

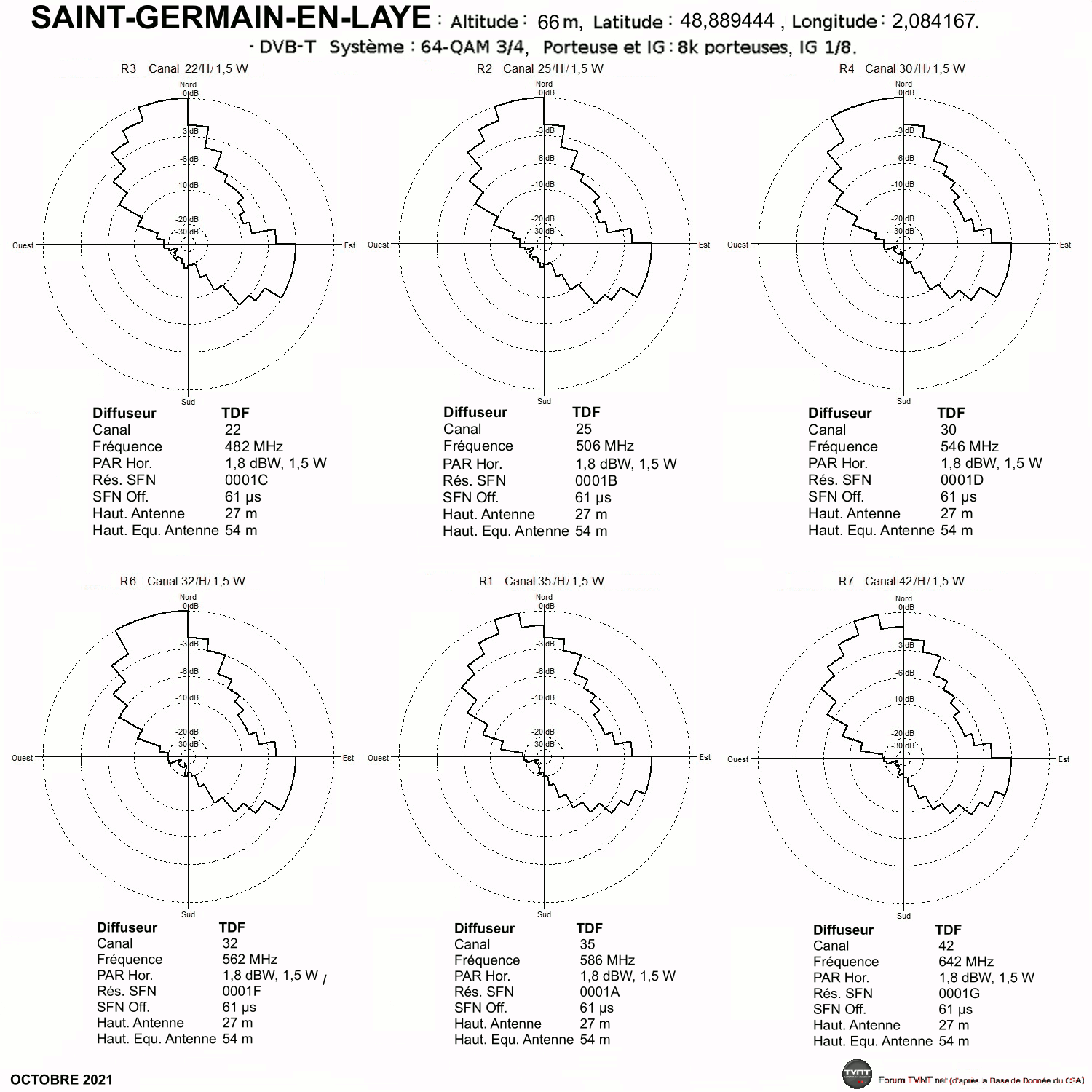

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

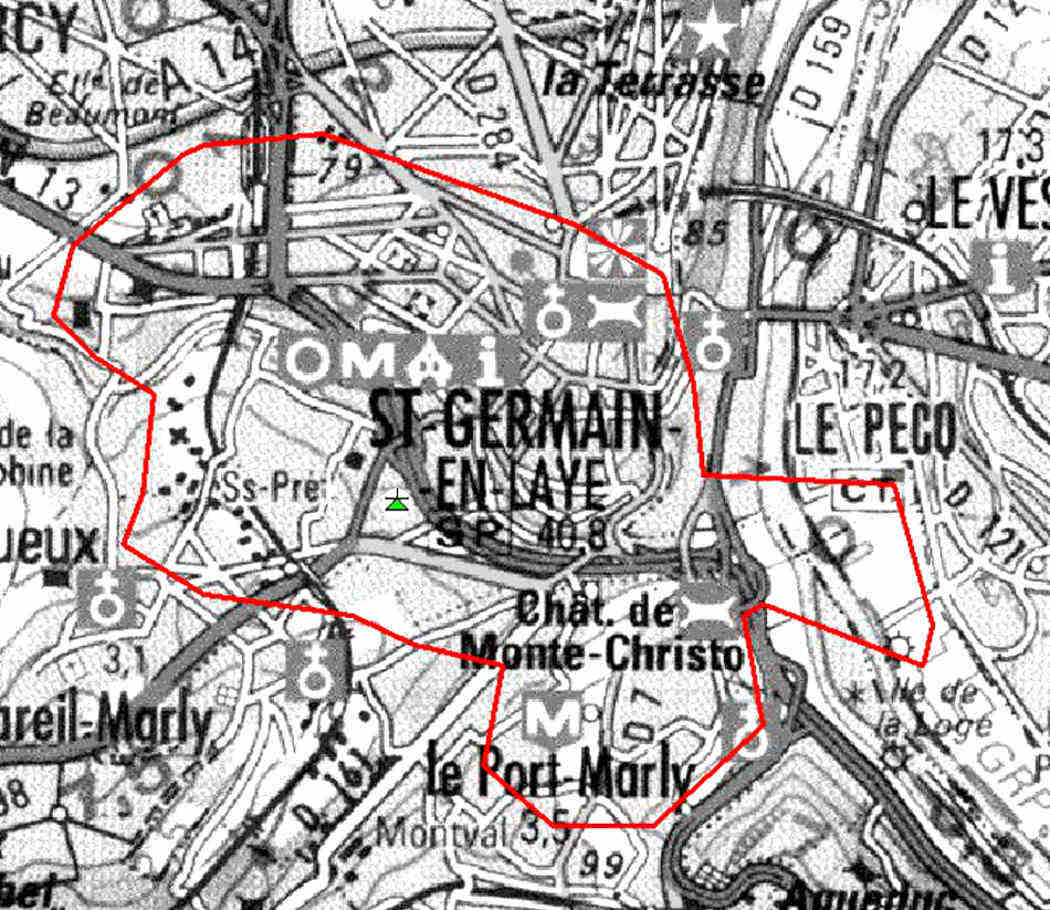

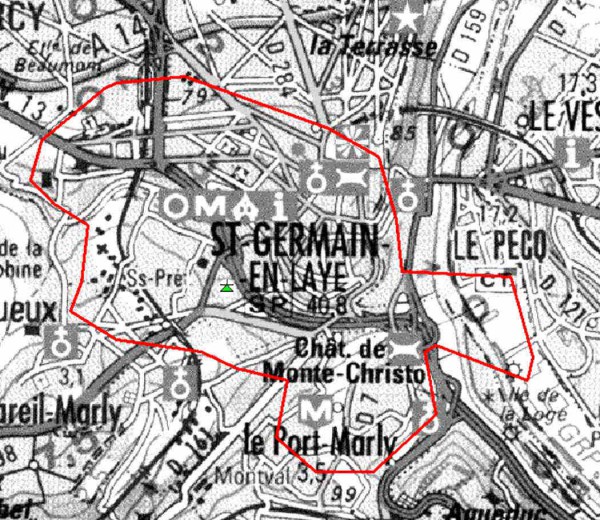

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Saint Germain en Laye.jpg


-------------------------------------------------------------------------------------

SAINT-RÉMY-LÈS-CHEVREUSE - CHEVREUSE

:arrow: Localisation du pylône TDF du Bois de Vessery, sur la commune de Chevreuse.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 2,9W (TOWERCAST).
R2: 25H 2,4W (TOWERCAST).
R4: 30H 2,8W (TOWERCAST).
R6: 32H 2,8W (TOWERCAST).
R1: 35H 2,9W (TOWERCAST).
R7: 42H 3,1W (TOWERCAST).

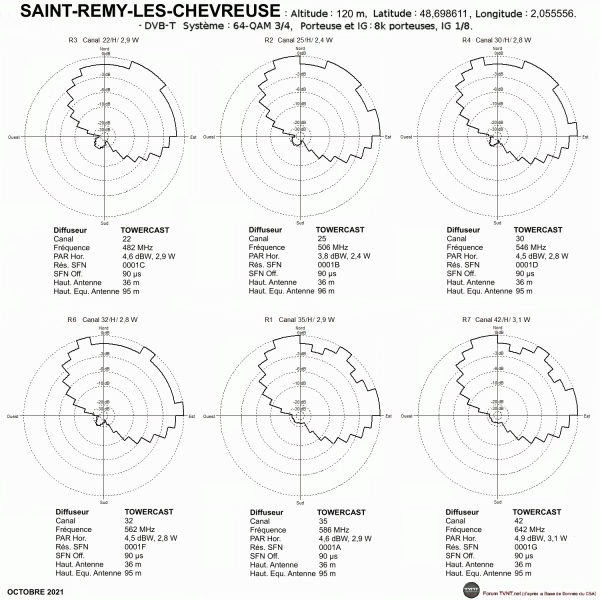

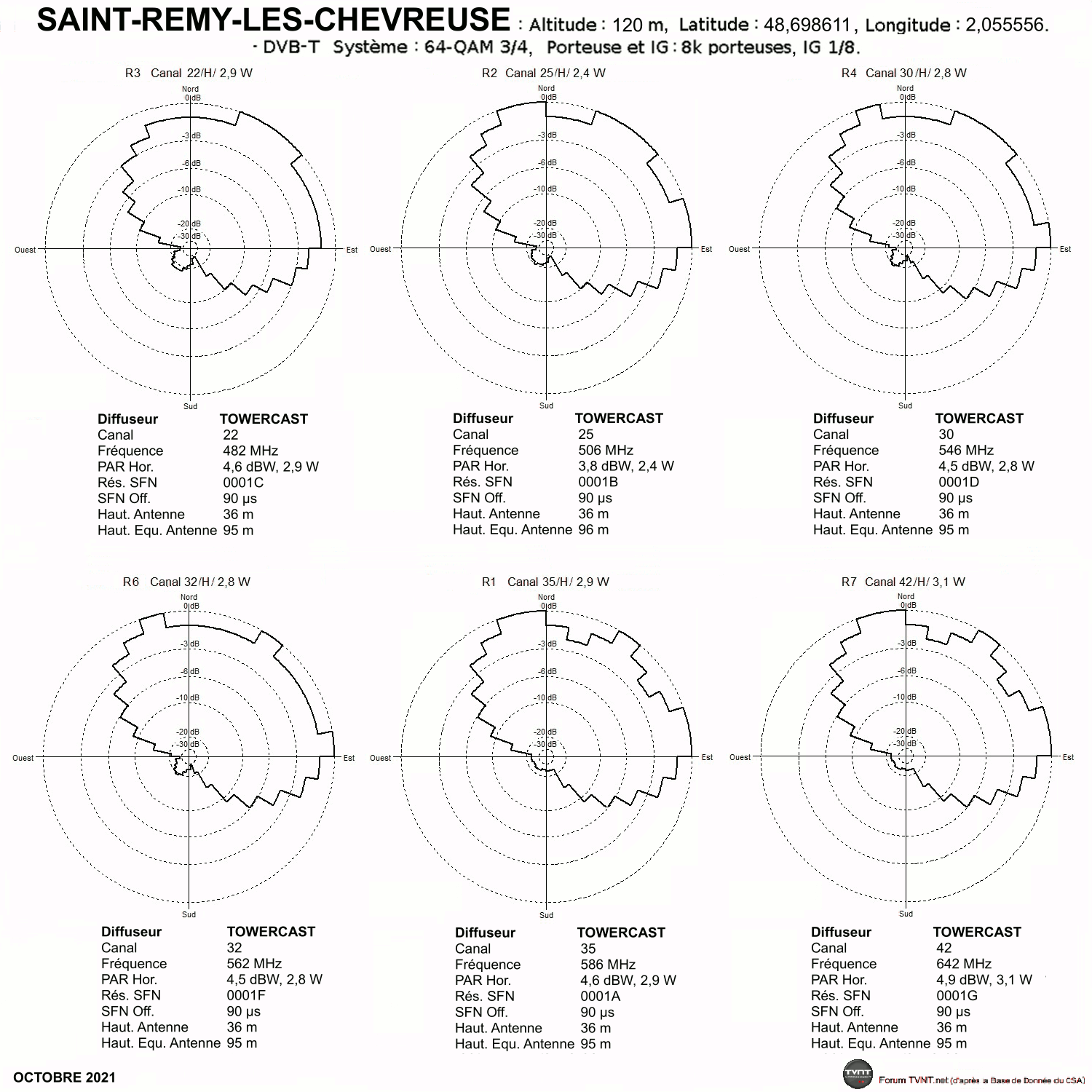

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

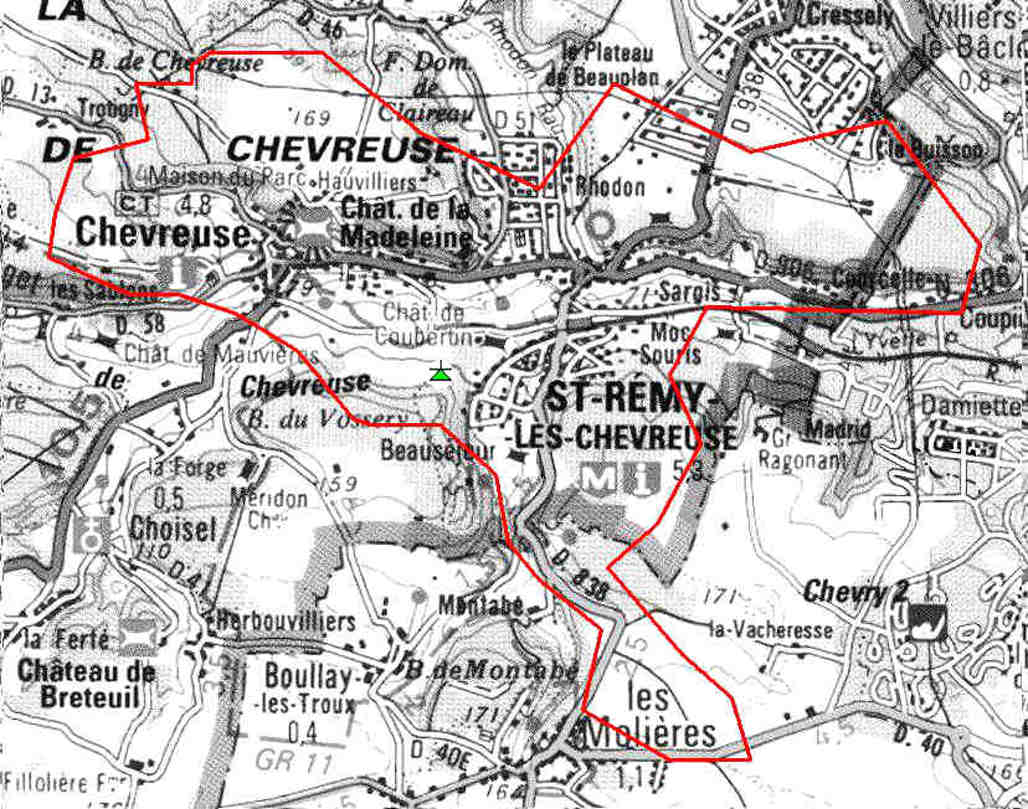

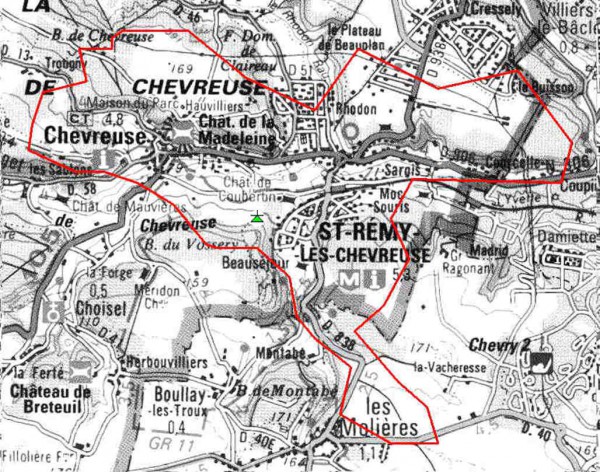

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


------------------------------------------------------------------------------------

SEPTEUIL - LE CIMETIÈRE

:arrow: Localisation du pylône TDF du Cimetière, commune de Septeuil.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 2W (TDF).
R2: 25H 2W (TDF).
R4: 30H 5W (TOWERCAST).
R6: 32H 4W (TOWERCAST).
R7: 42H 5,2W (TOWERCAST).
R1: 46H 4,9W (TOWERCAST).

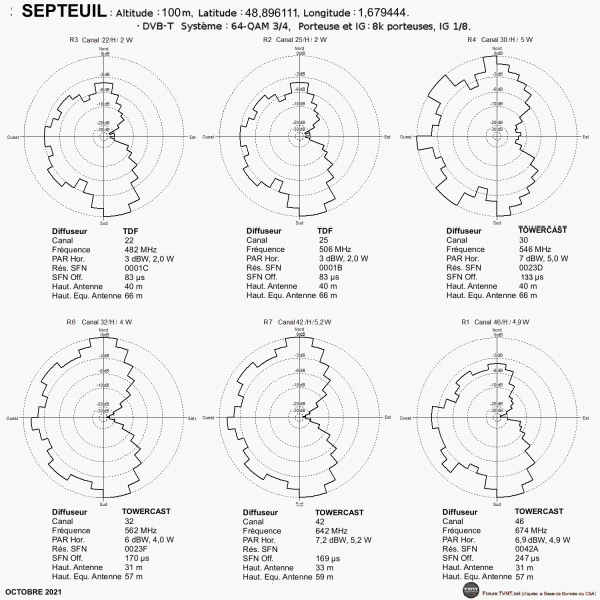

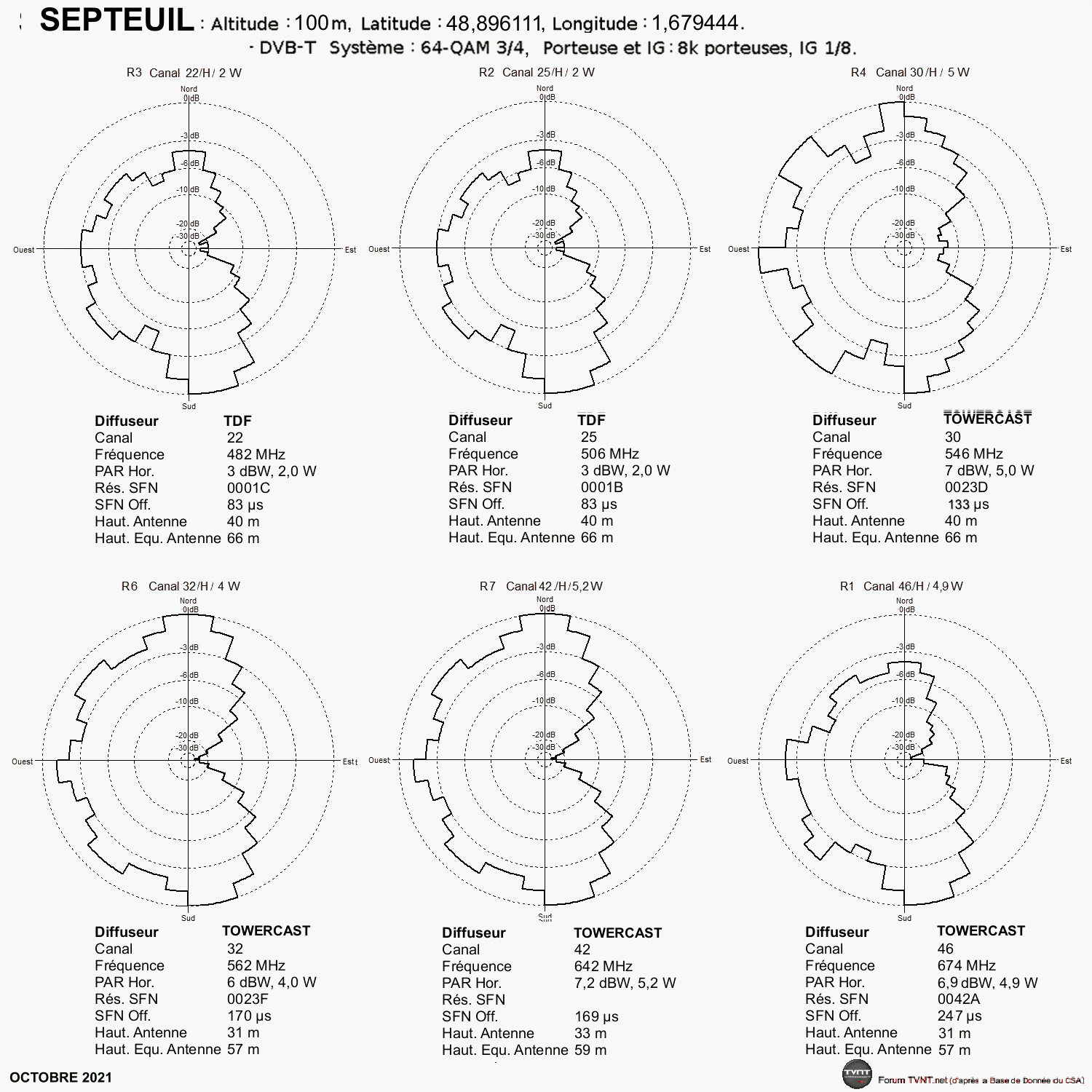

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

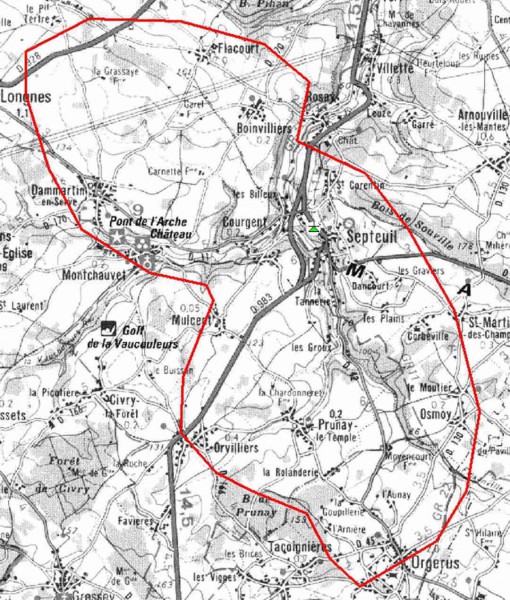

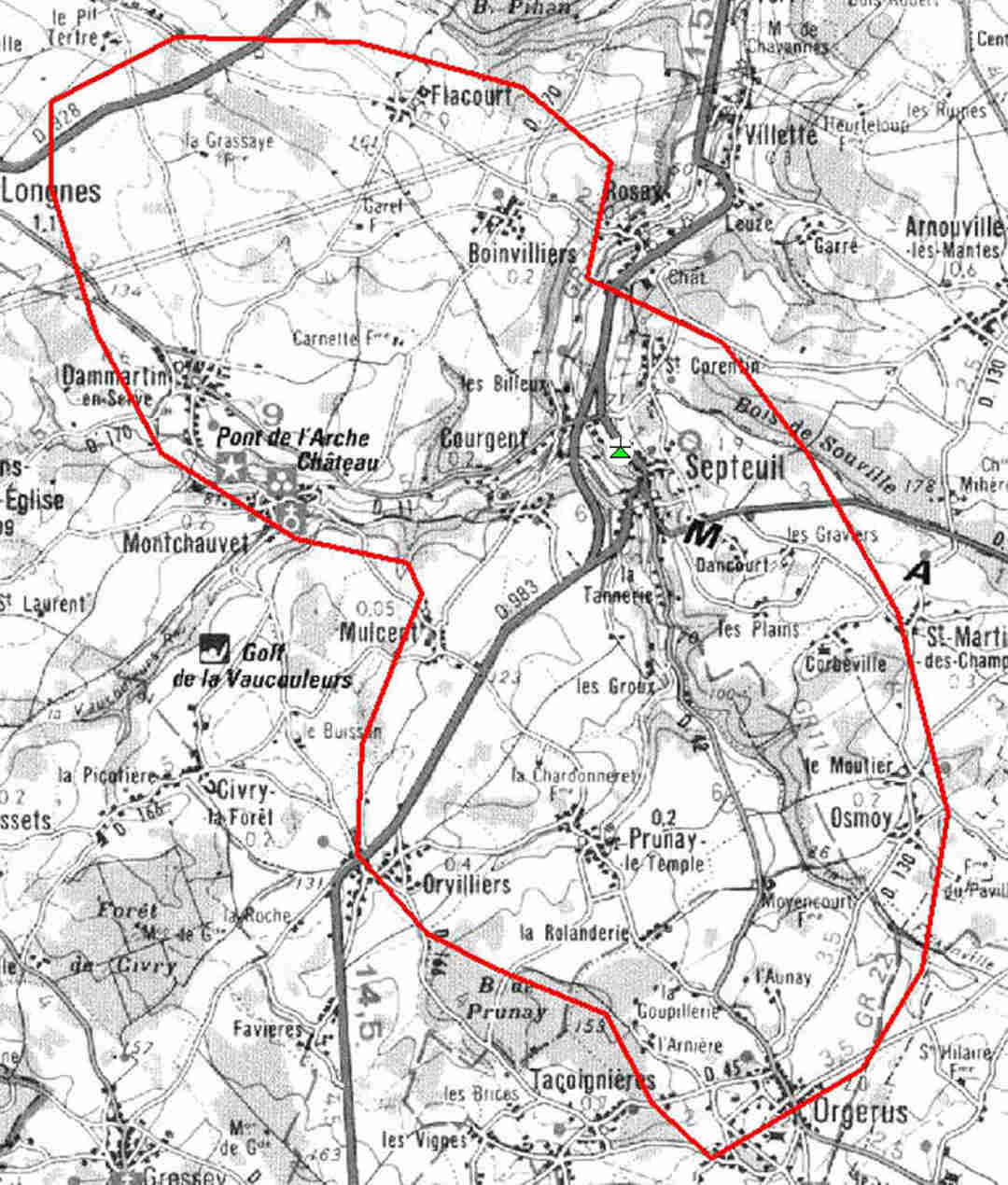

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------
Source des détails des caractéristiques techniques et des cartes de couverture des émetteurs : http://www.csa.fr
Dernière édition par Emmebel le 21 Sep 2018 15:12, édité 67 fois.
Raison: Mise a jour.
Terrestre : TV Sony KDL-42W829B, enregistreur Panasonic DMR-BWT745EC, antenne Televés DAT45+MRD
IP : Freebox HD 02C
Satellite : Xsat CDTV410, parabole Visiosat Bi-Sat G4 (19.2°E/13°E/5°O)
Laurent
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 3557
Inscription: 28 Juin 2005 10:54
Localisation: [38] Allevard

la tnt sur gisors

Messagepar serge27 » 11 Mar 2008 14:35

Bonjour je suis tombé sur votre forum en cherchant les chaines tnt disponibles à coté de Gisors mais j'avaoue ne pas comprendre grand chose à vos histoires de r1 , r2.......
je suis entre gisors et etrepagny
je ne reçois pas fr2,fr3 est ce normal?
merci
serge27


Messagepar Franck Morin » 11 Mar 2008 14:43

Fr2 et Fr 3 sont sur le R1.

les chaines sont regroupées par 5 ou 6, chaque groupe (un multiplexe, R6 par exemple) étant diffusé sur une fréquence unique.

si vous ne recevez pas Fr 2 et Fr3, par exemple on peut conclure que vous ne recevez proablement pas non plus Arte, france 5 ou LCP.

voir ce document en première page pour les caractéristiques des multiplexes:

http://morin80s.free.fr/TNT/multiplexes ... cipaux.pdf

si vous ne recevez pas le R1, c'est sans doute que votre installation n'est pas correcte. merci de répondre aux questions listées ici pour décrire votre situation:
http://www.tvnt.net/forum/viewtopic.php?t=2084
Cinergy T², Ran T Stick+, RTL-SDR, August T210 - Axil RT0407HD ; antenne collective/intérieure sur Tour Eiffel + TNT Numéricable.
HD-Line HD-50 sur Astra 2 et DSR5020 sur Astra. RNT Sony XDR-P1DBPB modérateur des forums de TVNT.net et de TNT-Fr
Avatar de l’utilisateur
Franck Morin
Brigades du Tigre
Brigades du Tigre

Messages: 13187
Inscription: 24 Juin 2005 10:26
Localisation: 78-Chatou

Messagepar Franck Morin » 11 Mar 2008 14:48

selon le site de towercast, c'est normal que vous ne receviez rien sur le R1.

http://www.towercast.fr/towercast.php?p=phases
entrez l'Eure, puis Gisors.
:arrow: on a 0% sur le R1.

Il est probable que le gabarit de rayonnement soit très affaibli dans votre direction.
il faut pointer l'antenne vers Rouen.
Cinergy T², Ran T Stick+, RTL-SDR, August T210 - Axil RT0407HD ; antenne collective/intérieure sur Tour Eiffel + TNT Numéricable.
HD-Line HD-50 sur Astra 2 et DSR5020 sur Astra. RNT Sony XDR-P1DBPB modérateur des forums de TVNT.net et de TNT-Fr
Avatar de l’utilisateur
Franck Morin
Brigades du Tigre
Brigades du Tigre

Messages: 13187
Inscription: 24 Juin 2005 10:26
Localisation: 78-Chatou

tnt gisors

Messagepar serge27 » 17 Mar 2008 14:02

bonjour
merci de votre réponse , je ne reçois effectivement pas fr2,fr3,fr5 arte...
d'après les numéros des canaux je capte mantes mais pas rouen.
serge27


Messagepar buzzie27 » 20 Mar 2008 15:14

Est ce que un jour il y aura une possibiité de capter les chaines locales de Paris sur l'emeteur de Maudetour?
buzzie27

Messages: 8
Inscription: 25 Fév 2008 15:24

Messagepar Franck Morin » 20 Mar 2008 16:22

non, pas tant que la loi limitera les bassins de population des chaines locales à 10 millions d'habitants.
au dessus, ça devient des chaines nationales, avec des contraintes de production qui sont bien plus difficiles à assumer.
Cinergy T², Ran T Stick+, RTL-SDR, August T210 - Axil RT0407HD ; antenne collective/intérieure sur Tour Eiffel + TNT Numéricable.
HD-Line HD-50 sur Astra 2 et DSR5020 sur Astra. RNT Sony XDR-P1DBPB modérateur des forums de TVNT.net et de TNT-Fr
Avatar de l’utilisateur
Franck Morin
Brigades du Tigre
Brigades du Tigre

Messages: 13187
Inscription: 24 Juin 2005 10:26
Localisation: 78-Chatou

Messagepar buzzie27 » 20 Mar 2008 16:25

Franck Morin a écrit:non, pas tant que la loi limitera les bassins de population des chaines locales à 10 millions d'habitants.
au dessus, ça devient des chaines nationales, avec des contraintes de production qui sont bien plus difficiles à assumer.

Merci ce ta reponse.
On se contenterera de 18 chaines. Sauf si le CSa autorise à passer à 20 chaines ou plus comme dans certains pays
buzzie27

Messages: 8
Inscription: 25 Fév 2008 15:24

Messagepar vb78 » 09 Juil 2008 16:07

J'ai profité d'un déplacement à Magny-en-Vexin pour au retour faire un petit détour du coté de Maudétour, j'en ai ramené quelques photos (désolé pour le temps grisâtre et pour les photos qualité téléphone)
Au prochain passage (ensoleillé j'espère) je penserai à prendre mon canon 350d et essayer mon nouvel objectif 75-300mm ;)

> Antenne SYSTEC Ellipse 18 directeurs sur Mantes Maudétour, préampli 40dB
> Phlips DTR300, Siemens M360T, Thomson DTI551, Metronic ZapBox Single3, Bravia TNTHD, Orange TVHD
> Carte PCI Pinnacle PCTV 200i (TNT HD avec WinClip)+ WinFast TV2000XP
***Modérateur des Forums TVNT.NET***
Avatar de l’utilisateur
vb78
Brigades du Tigre
Brigades du Tigre

Messages: 1173
Inscription: 20 Juil 2005 15:13
Localisation: Mantes La Jolie

Messagepar vb78 » 14 Juil 2008 20:14

Les réseaux 5 et 6 analogique semblent être en panne sur Mantes-Maudétour depuis au moins cet après midi. En effet, plus aucune trace de France5/Arte sur le canal 55 ni de M6 canal 53. A la place, TF1 sur le canal 55 et France3 sur le canal 53 provenant d'un emetteur "lointain" capté par l'arrière de mon antenne.

En numérique et pour les 3 premiers réseaux analogiques, rien à signaler...
> Antenne SYSTEC Ellipse 18 directeurs sur Mantes Maudétour, préampli 40dB
> Phlips DTR300, Siemens M360T, Thomson DTI551, Metronic ZapBox Single3, Bravia TNTHD, Orange TVHD
> Carte PCI Pinnacle PCTV 200i (TNT HD avec WinClip)+ WinFast TV2000XP
***Modérateur des Forums TVNT.NET***
Avatar de l’utilisateur
vb78
Brigades du Tigre
Brigades du Tigre

Messages: 1173
Inscription: 20 Juil 2005 15:13
Localisation: Mantes La Jolie
