91 - Essonne [Paris Sud - Villebon]

Messagepar Laurent » 07 Nov 2007 19:08

Liste des émetteurs du département de l'Essonne :

:arrow: Émetteur Principal :
- Paris Sud - Villebon-sur-Yvette.

:arrow: Émetteurs Locaux :
- Arpajon - La Grange au Prieur.
- Corbeil-Essonnes - Lisses.
- Dourdan - Le Normont.
- Étampes - Stand de Tir.
- Étrechy - Butte Saint-Martin.
- Gif-sur-Yvette - Nord Ouest.
- Igny - Palaiseau - Les Marnières.
- Limours-en-Hurepoix - Forges-les-Bains.
- Marcoussis - Bois des Mocquets.
- Méréville - Les Chateliers.
- Saclas - Saint-Cyr-la-Rivière.
- Saint-Chéron - Butte de Moret.
- Savigny-sur-Orge - Viry Châtillon.
- Yerres - Rue Rossini.


Réaménagement de la BANDE 700 MHz dans le département de l'Essonne :

Pour les émetteurs de l'Essonne le transfert de la bande 700 MHz est effectif depuis le 5 avril 2016 (phase 0).

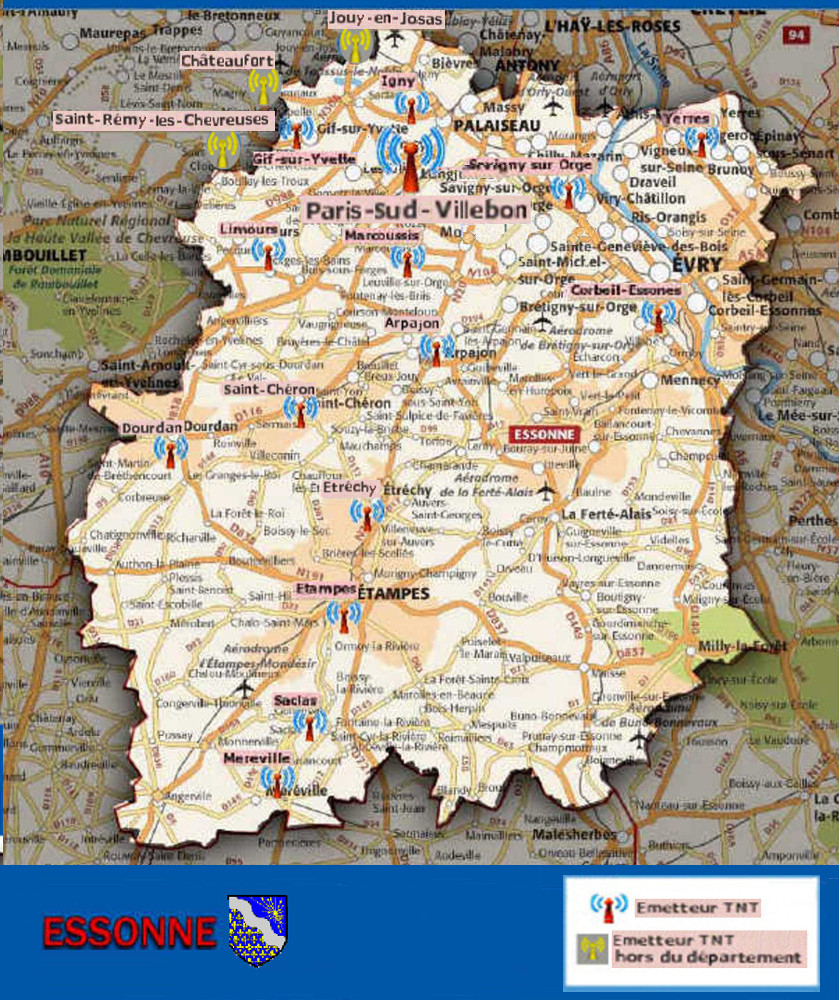

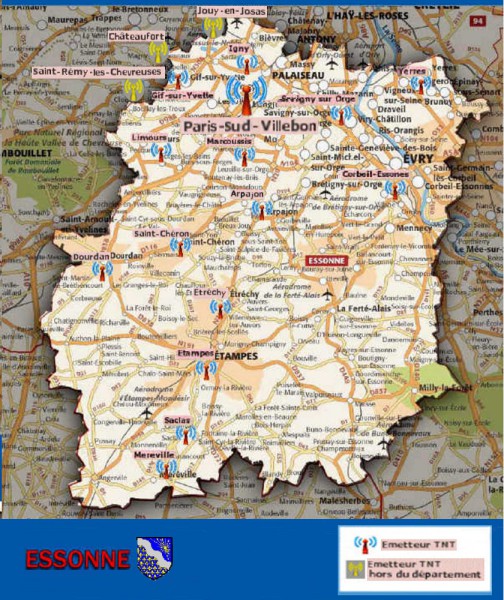

Emplacement des émetteurs du département de l'Essonne :

Cliquez sur la carte pour l'agrandir



Liste des anciens topics :
:arrow: Emetteurs de Paris Tour Eiffel - Villebon sur Yvette
:arrow: Emetteur d'Igny Palaiseau - Les Marnières


Couverture des émetteurs TNT :
Pour identifier de quel émetteur vous dépendez, recherchez votre commune par l'intermédiaire des outils disponibles sur les sites de TNTtest, du CSA ou de TDF :
:arrow: Test de couverture TNTtest
:arrow: Zones de couverture du CSA
:arrow: Test de couverture TDF


COMPOSITION DES MULTIPLEX NATIONAUX


:arrow: La composition du multiplex local (R1) est donnée ci-dessous, avec la description de chaque émetteur.

-------------------------------------------------------------------------------------

PARIS SUD - VILLEBON-SUR-YVETTE

Émetteur principal.

:arrow: Localisation du pylône TOWERCAST sur château d'eau avenue de l'Océanie à Villebon :

Image Copyright TDF
D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 440W (TOWERCAST).
R2: 25H 440W (TOWERCAST).
R4: 30H 440W (TOWERCAST).
R6: 32H 440W (TOWERCAST).
R1: 35H 440W (TDF).
R7: 42H 440W (TOWERCAST).

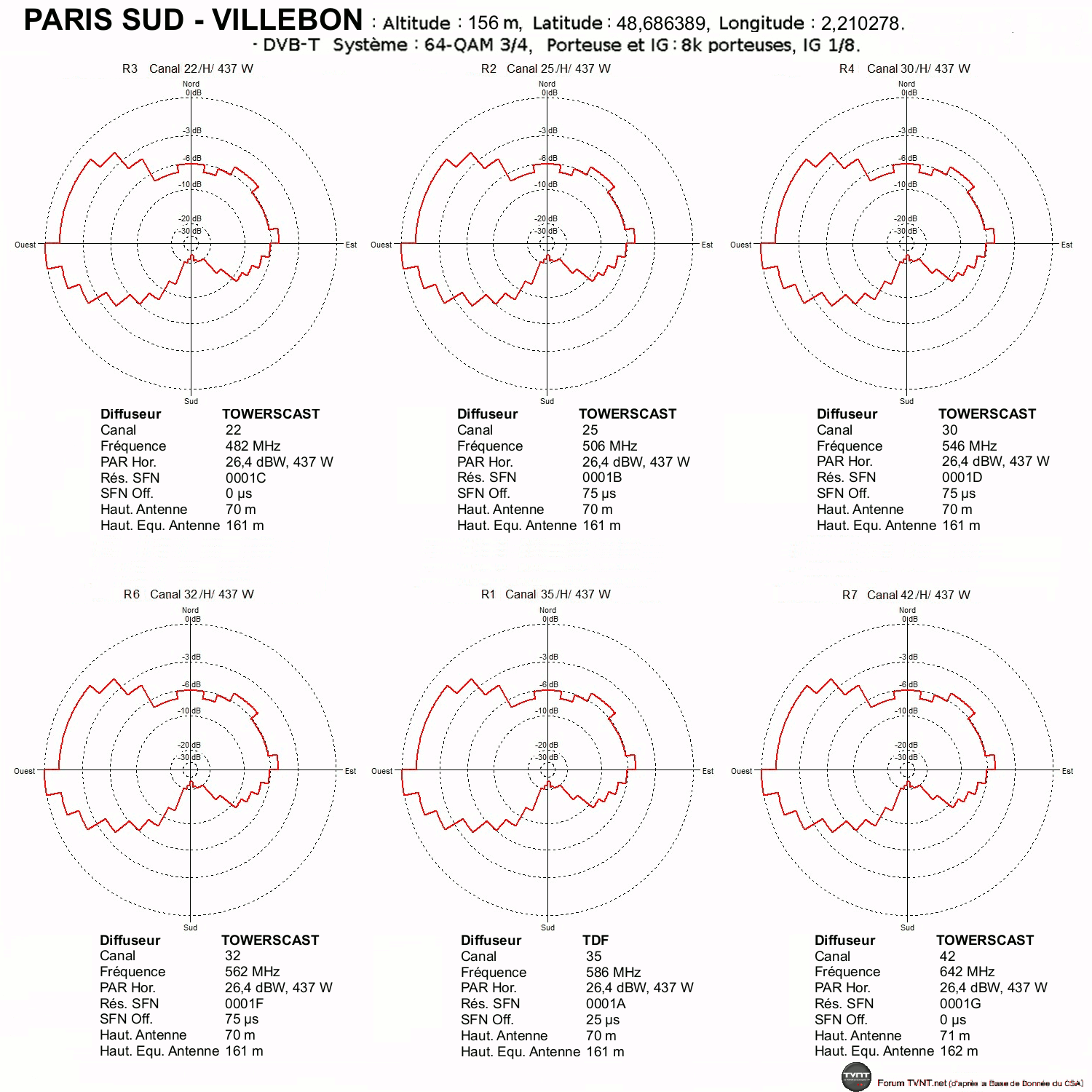

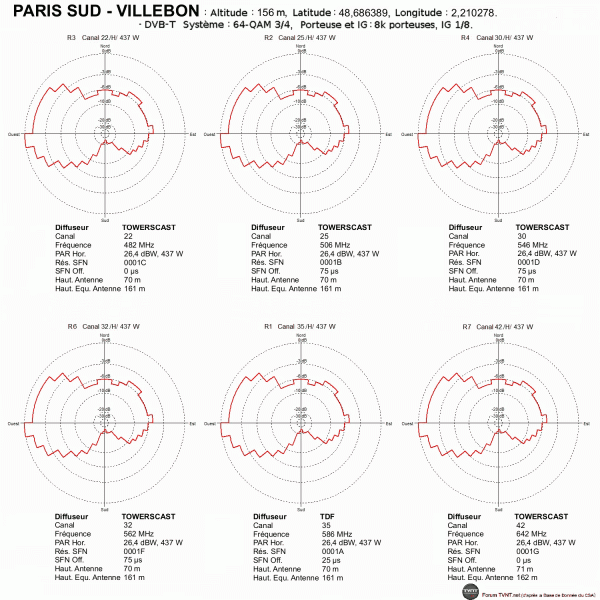

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


-------------------------------------------------------------------------------------

ARPAJON - LA GRANGE AU PRIEUR

Il y a 2 pylônes pour la TNT sur Arpajon, ils sont situés à environ 600m l'un de l'autre :
:arrow: Localisation du pylône TDF de La Grange au Prieur, sur la commune de La Norville, depuis lequel TOWERCAST diffuse les multiplex R1 à R4 et R6.
:arrow: Localisation du nouveau pylône TOWERCAST situé au Sud-Ouest du pylône TDF, sur la commune d'Arpajon, qui diffuse le multiplex R7 depuis de 12 décembre 2017.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22V 1,9W (TOWERCAST).
R2: 25V 1,7W (TOWERCAST).
R4: 30V 1,9W (TOWERCAST).
R6: 32V 1,9W (TOWERCAST).
R1: 35V 1,9W (TOWERCAST).
R7: 42V 5,2W. (TOWERCAST) sur nouveau pylône depuis le 12/12/2017

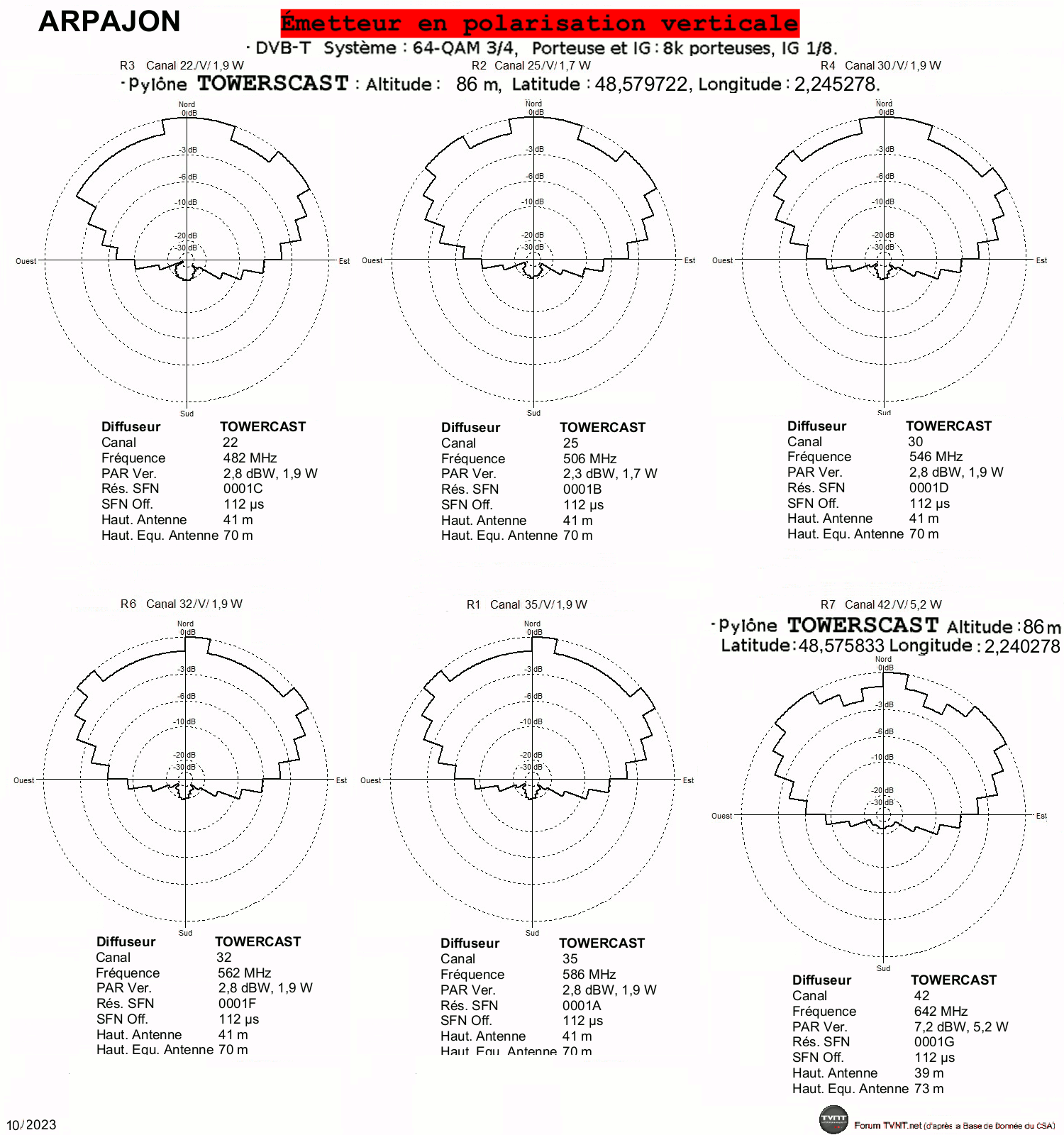

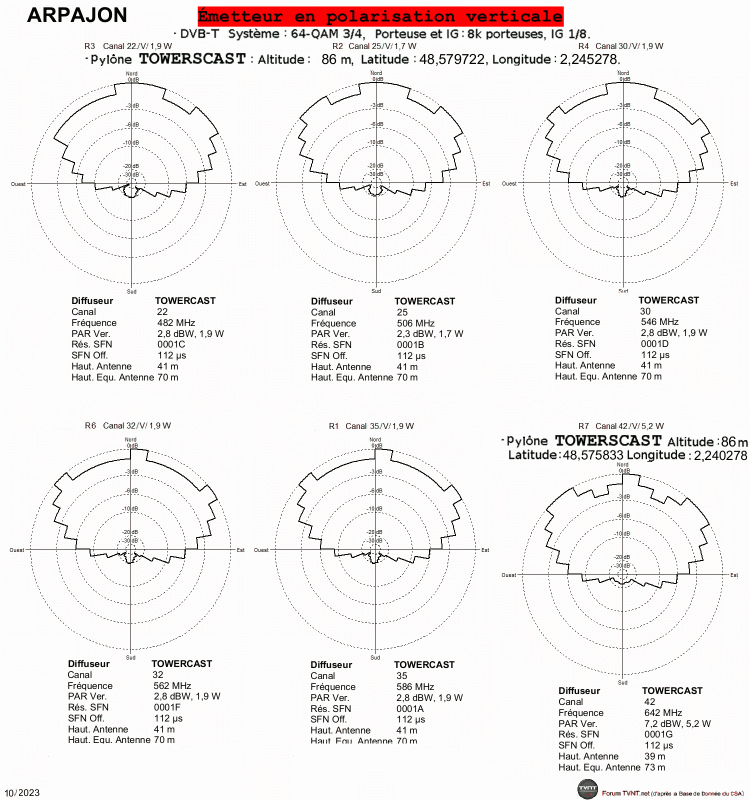

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

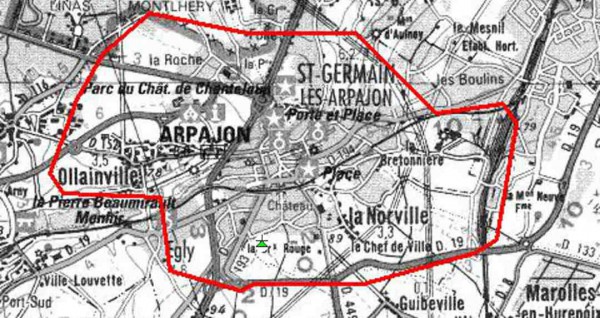

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

CORBEIL-ESSONNES - LISSES

:arrow: Localisation du pylône TDF des Hauts Cornus, commune de Lisses.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22V 15W (TDF).
R2: 25V 15W (TDF).
R4: 30V 15W (TDF).
R6: 32V 15W (TDF).
R1: 35V 15W (TDF).
R7: 42V 15W (TDF).

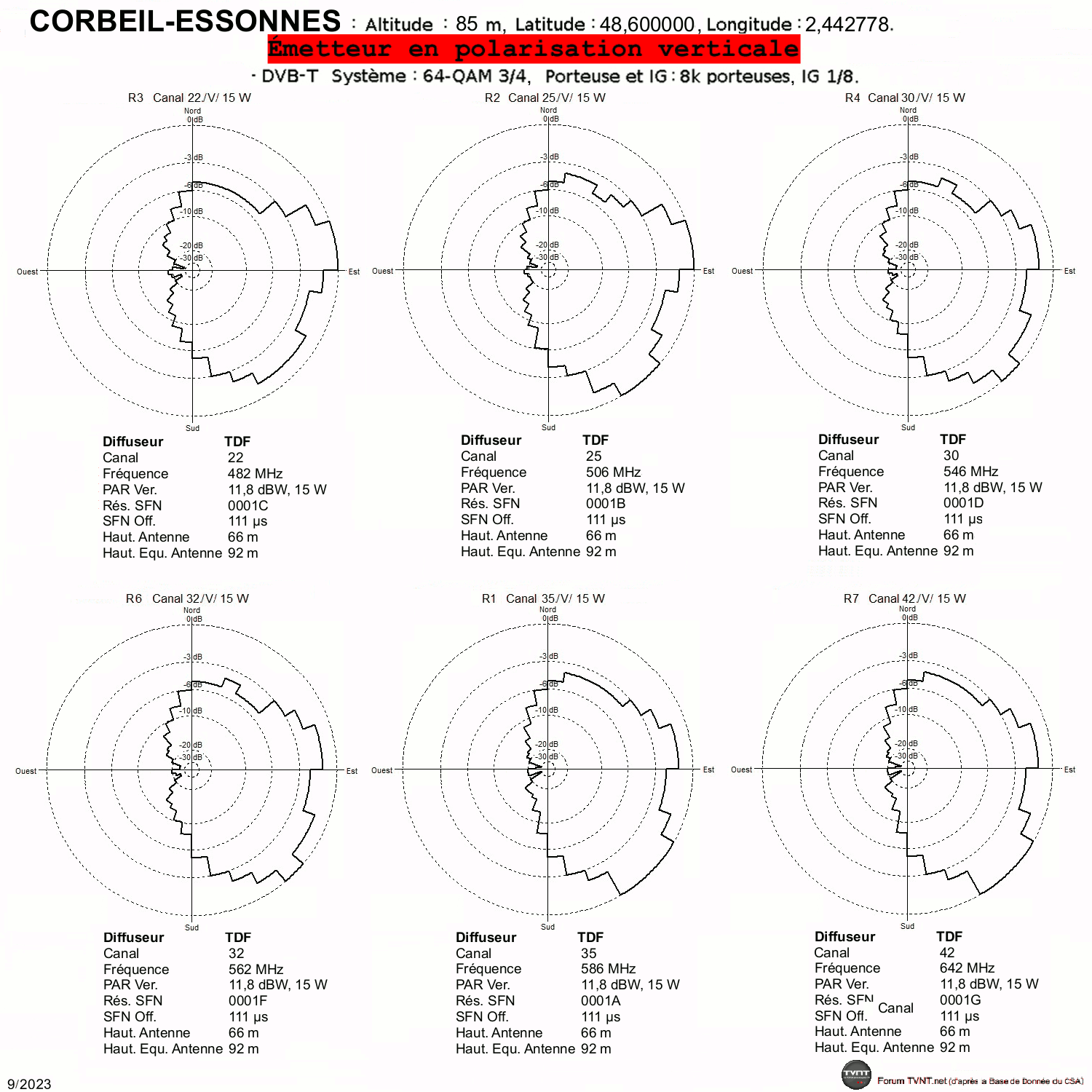

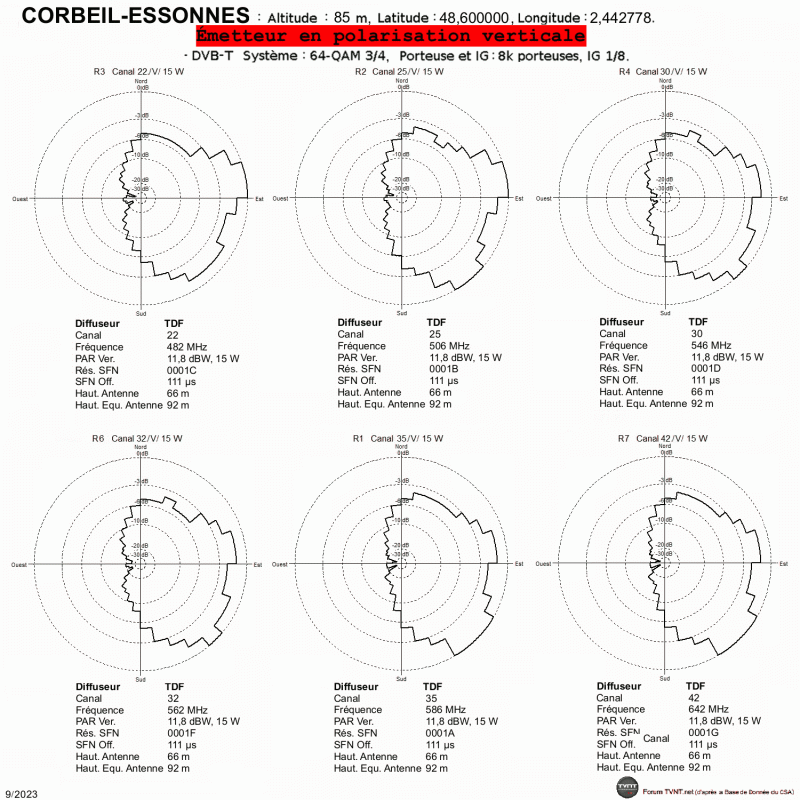

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

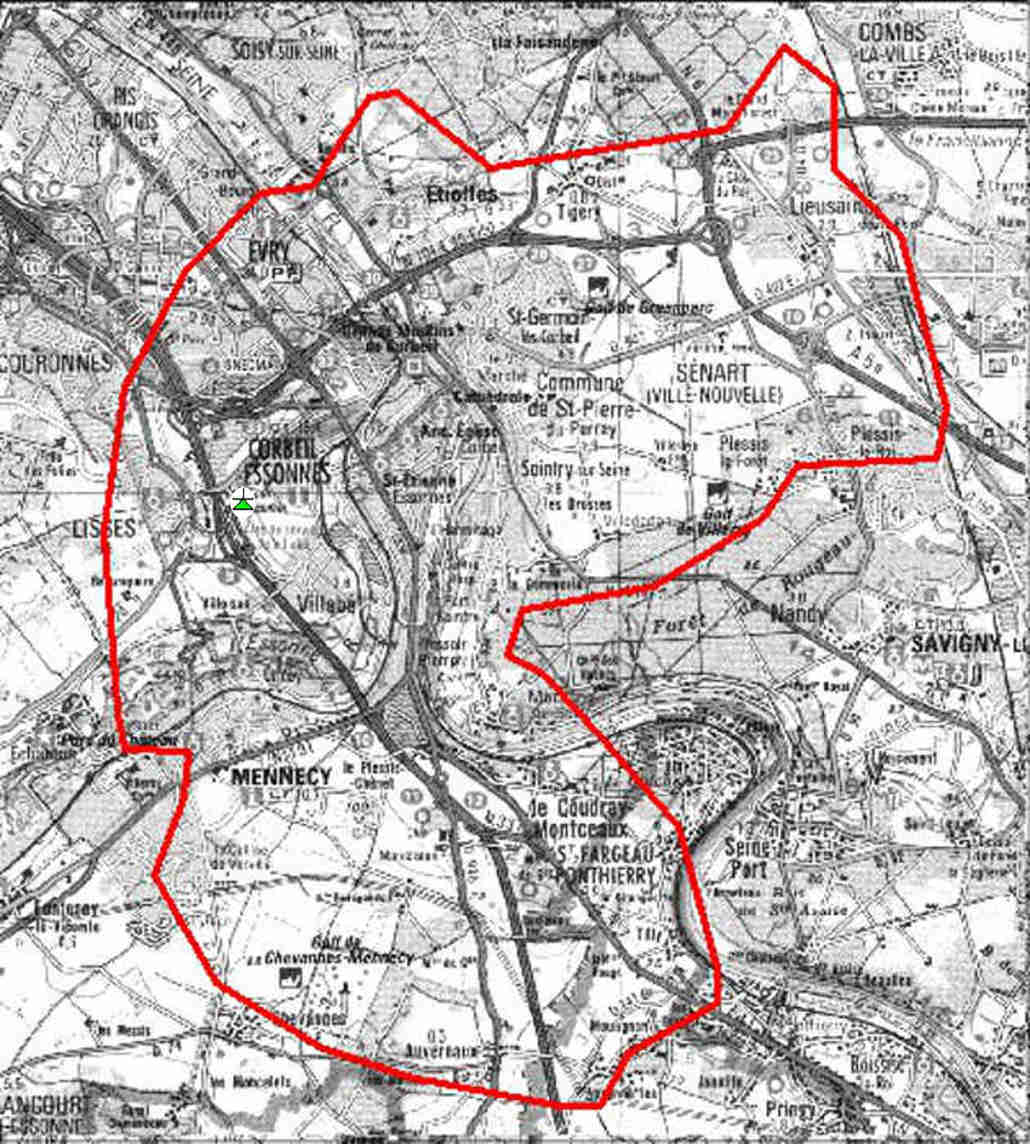

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Corbeil Essonnes.jpg


-------------------------------------------------------------------------------------

DOURDAN - LE NORMONT

Il y a 2 pylônes pour la TNT sur le site du Normont sur la commune de Dourdan, moins de 100 mètres les séparent :

:arrow: Localisation du pylône TDF, sur lequel TOWERCAST diffuse les multiplex R1, R3 et R4 :

D'autres photos sont disponibles ici

:arrow: Localisation du nouveau pylône TOWERCAST, qui diffuse les multiplex R2, R6 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 20W (TOWERCAST sur pylône TDF).
R2: 25H 19W (TOWERCAST).
R1: 29H 22W (TOWERCAST sur pylône TDF).
R4: 30H 22W (TOWERCAST sur pylône TDF).
R6: 32H 20W (TOWERCAST).
R7: 42H 22W (TOWERCAST).

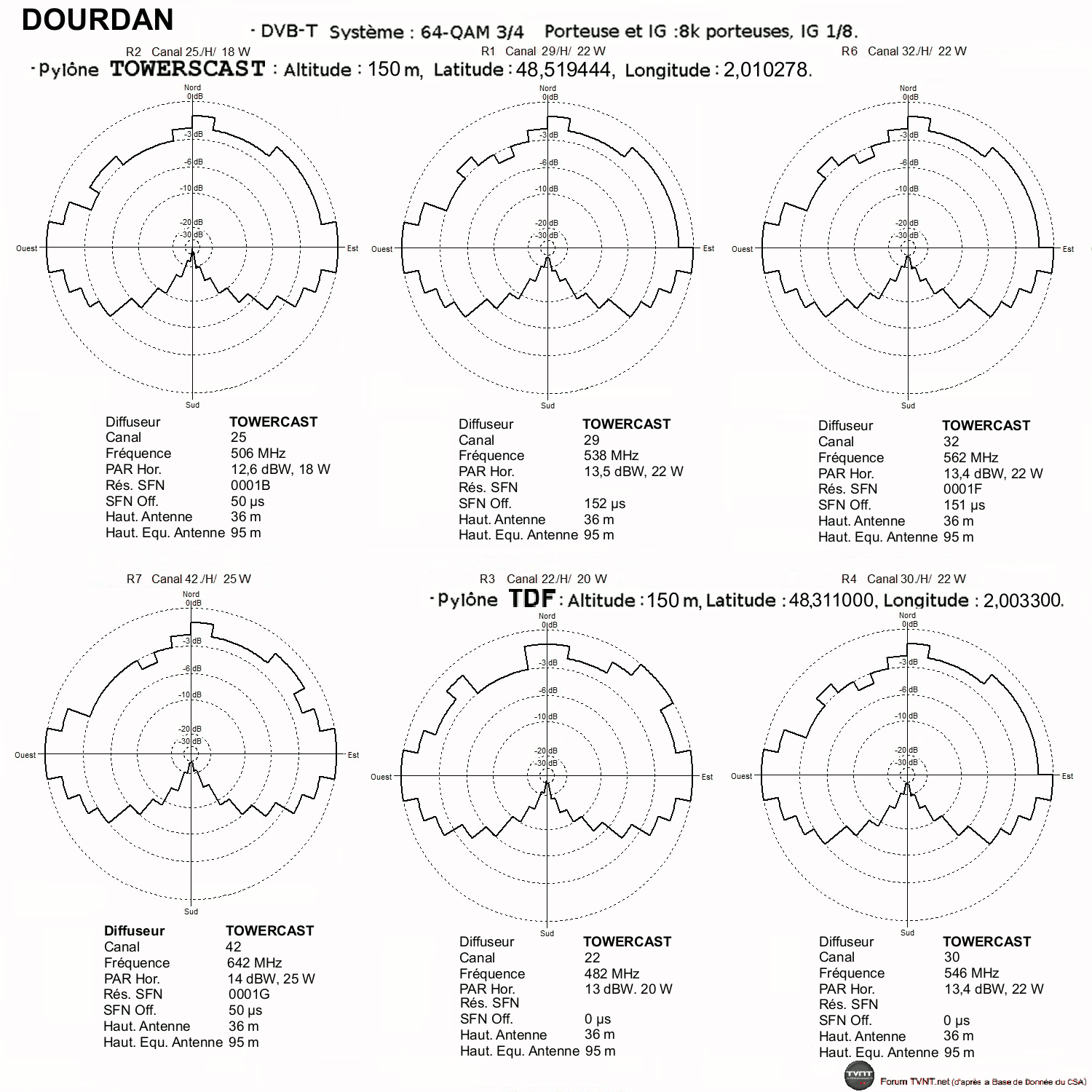

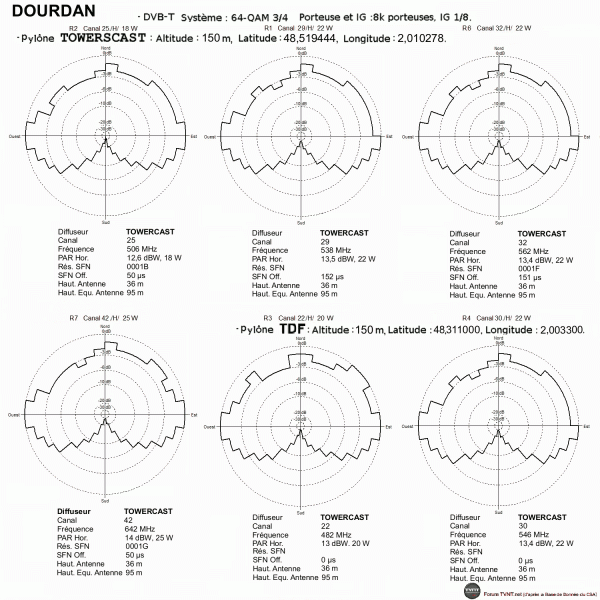

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

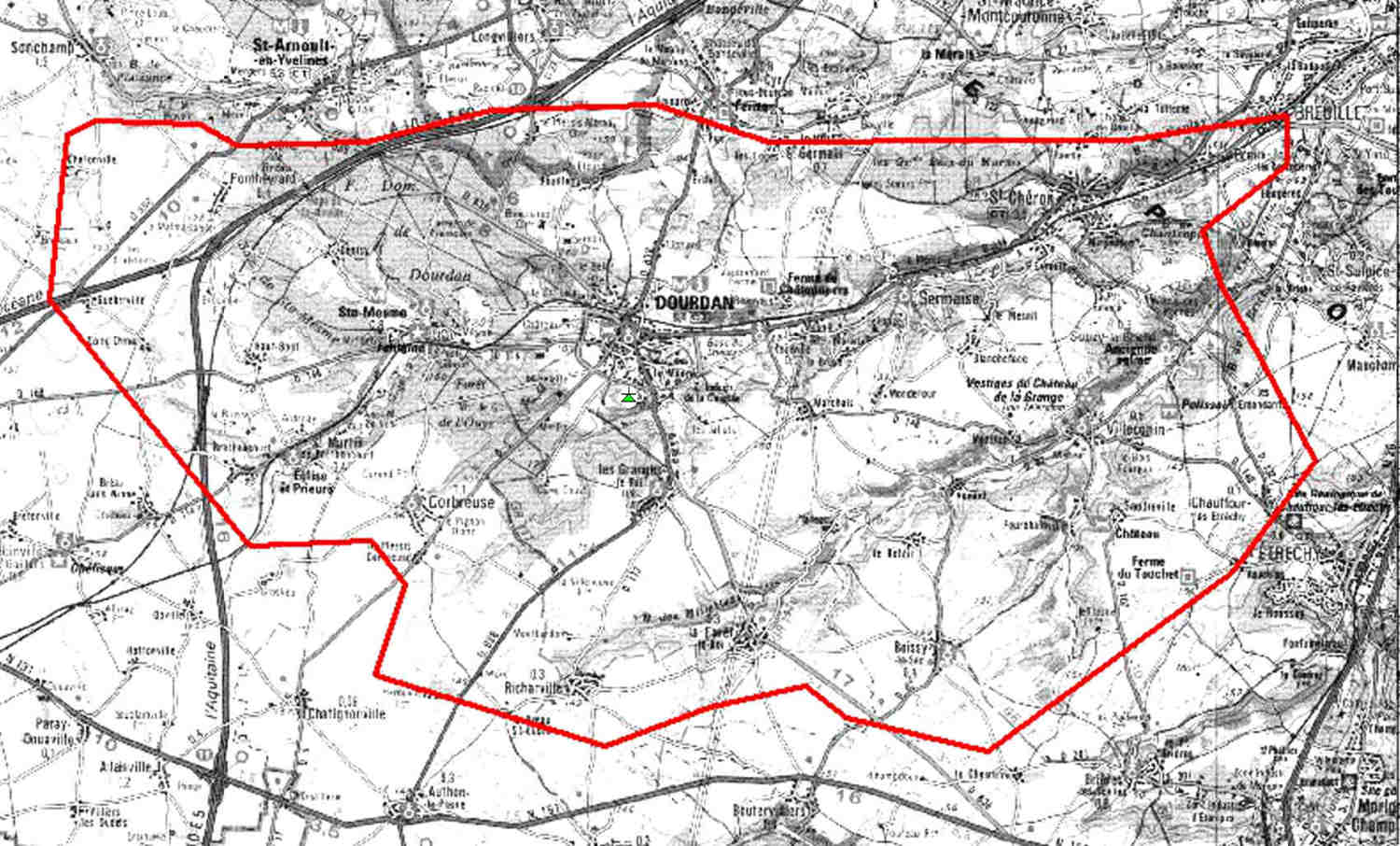

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

ÉTAMPES - STAND DE TIR

Il y a 2 pylônes près du Stand de Tir à Étampes, quelques dizaines de mètres les séparent:

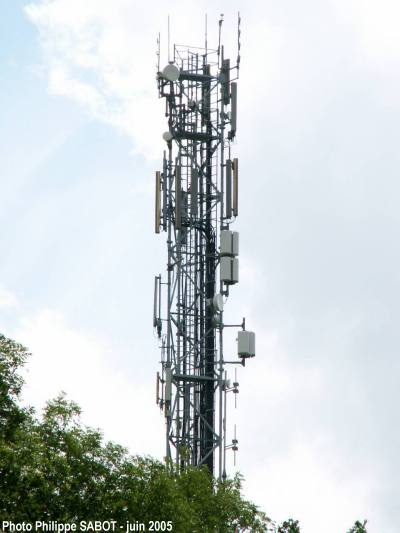

:arrow: Localisation du pylône TDF du Bois de Vauroux, qui diffuse le multiplex R1 :

D'autres photos sont disponibles ici

:arrow: Localisation du pylône ITAS TIM de Courte, qui diffuse les multiplex R2 à R4, R6 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 2W (ITAS TIM).
R2: 25H 2W (ITAS TIM).
R4: 30H 2W (ITAS TIM).
R6: 32H 2W (ITAS TIM).
R1: 35H 4W (TDF).
R7: 42H 2W (ITAS TIM).

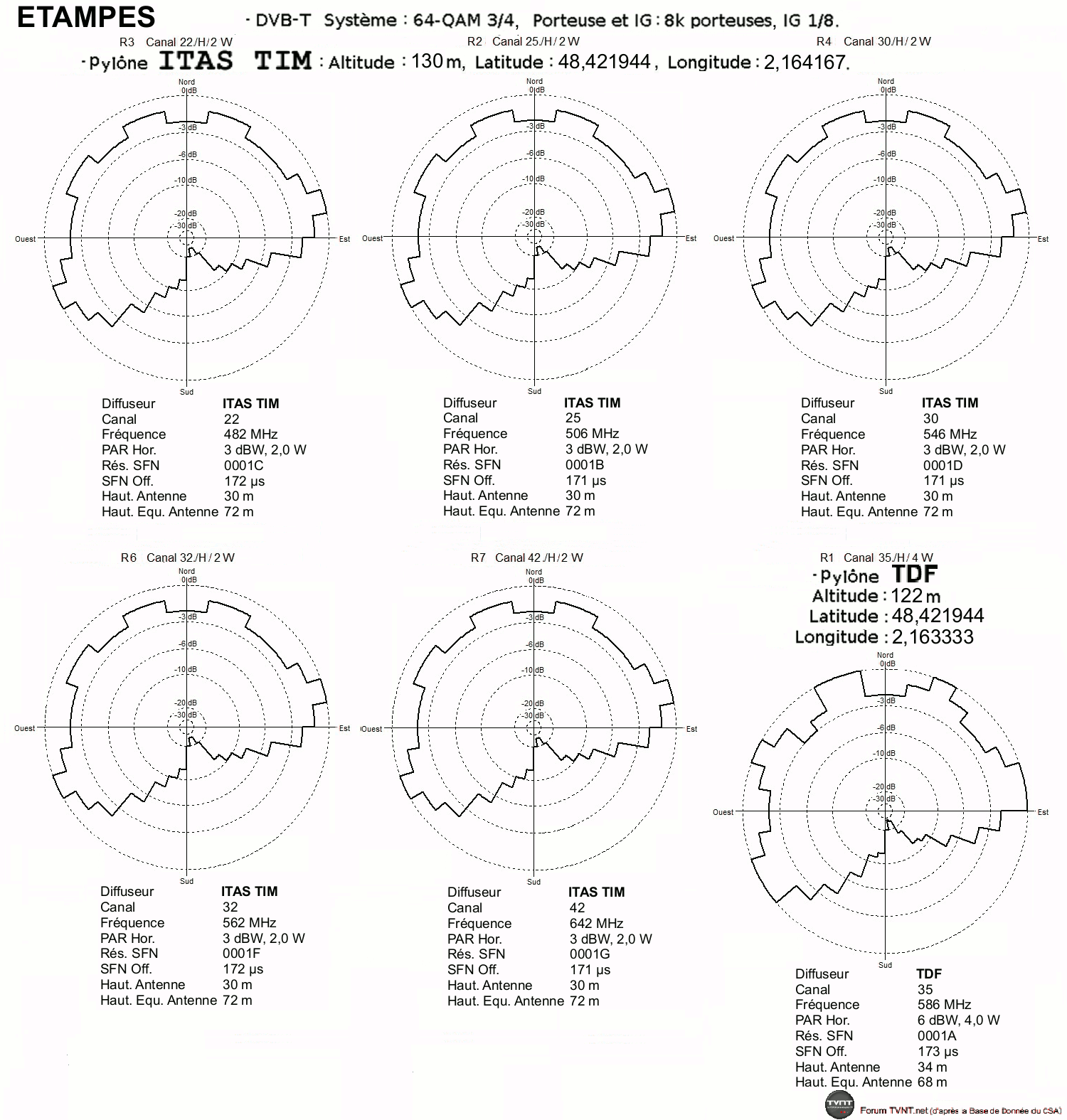

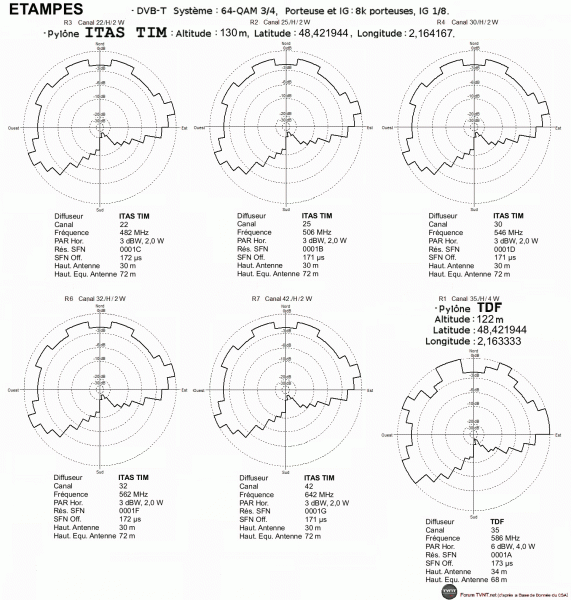

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

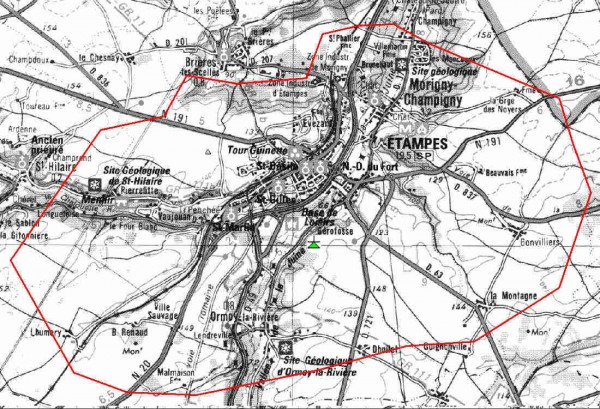

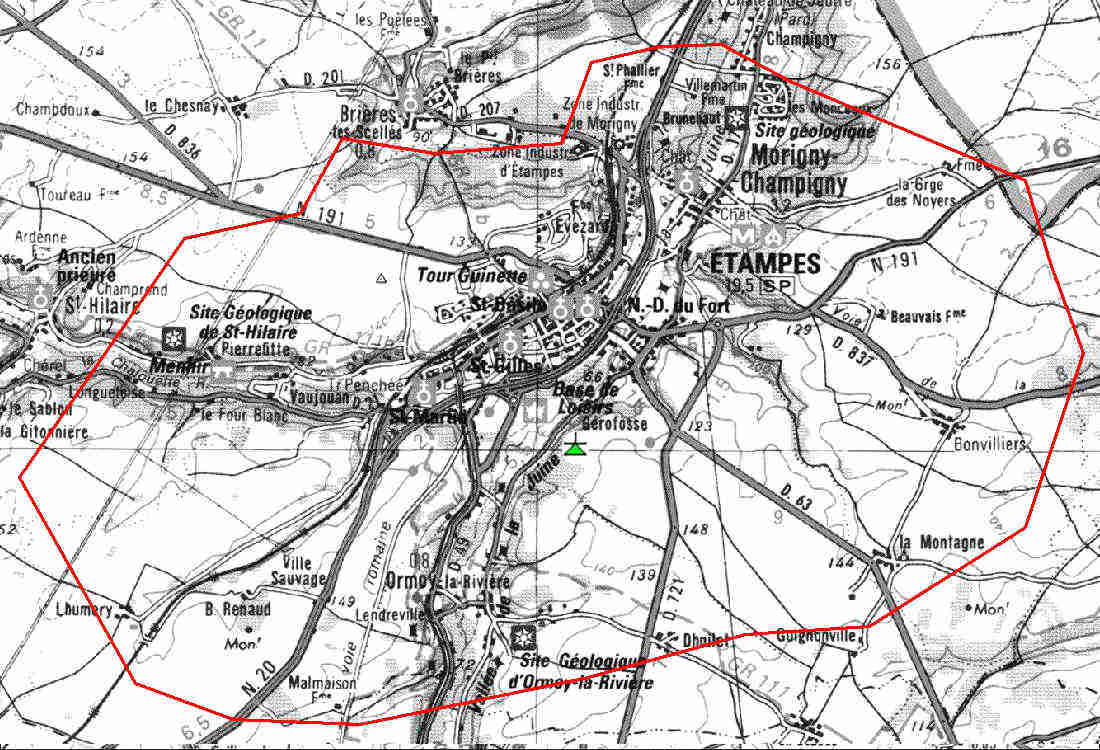

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

ÉTRECHY - BUTTE SAINT-MARTIN

:arrow: Localisation du pylône TDF du Bois Ferrand, commune d'Étrechy,

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 5W (TDF).
R2: 25H 4,9W (TDF).
R4: 30H 5W (TDF).
R6: 32H 4,9W (TDF).
R1: 35H 5W (TDF).
R7: 42H 5W (TDF).

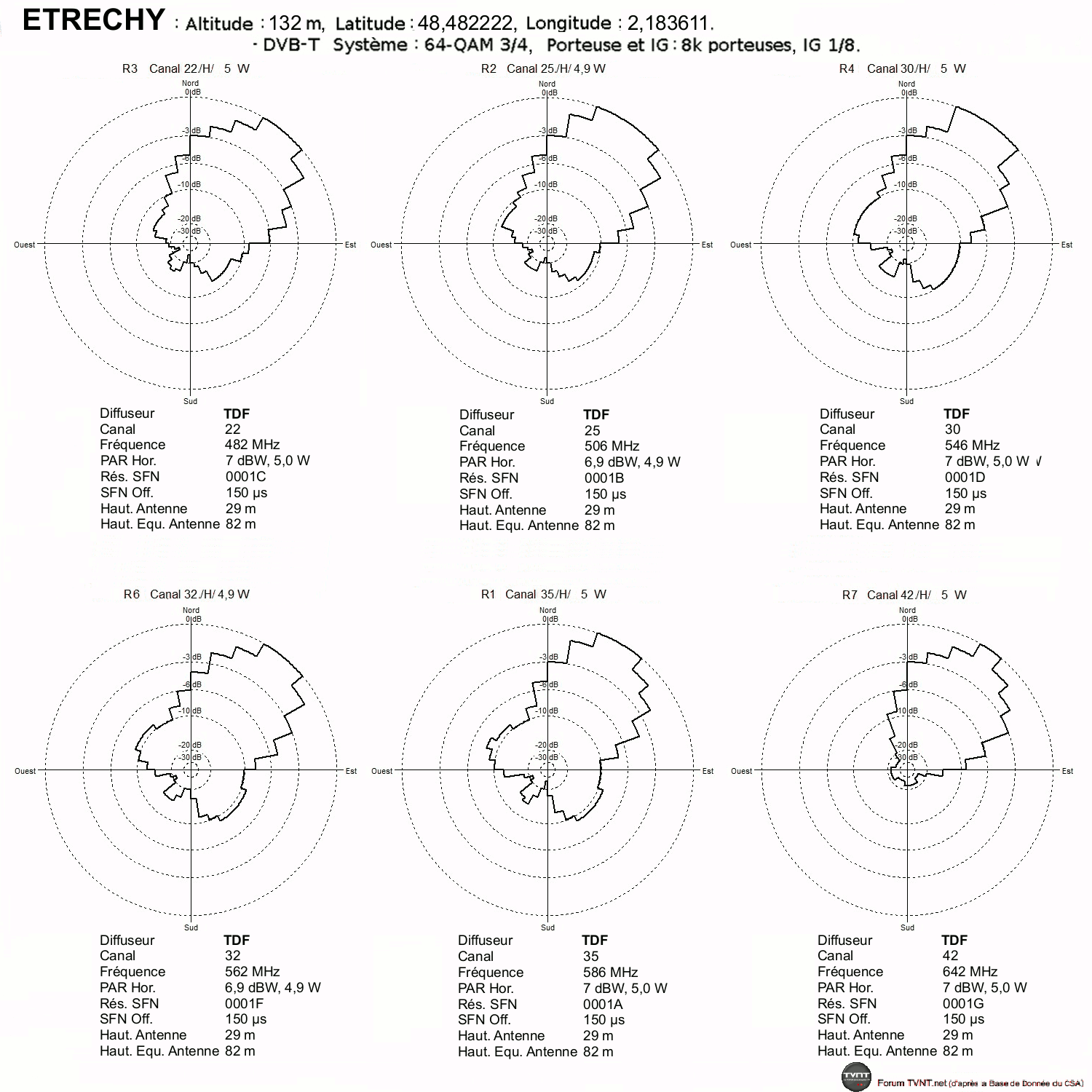

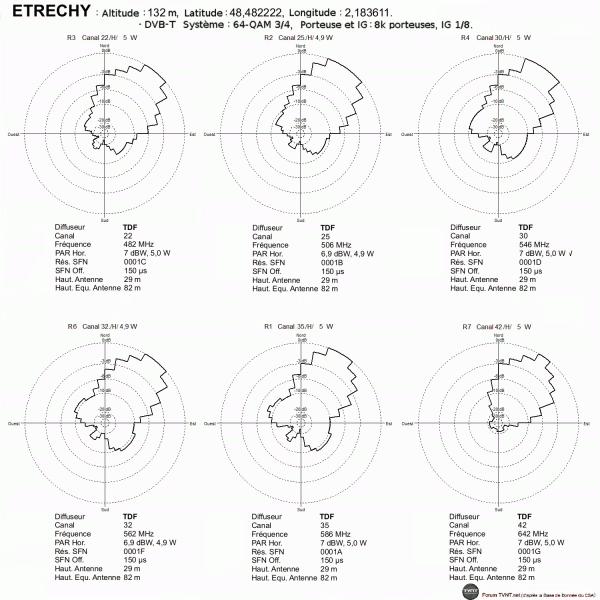

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

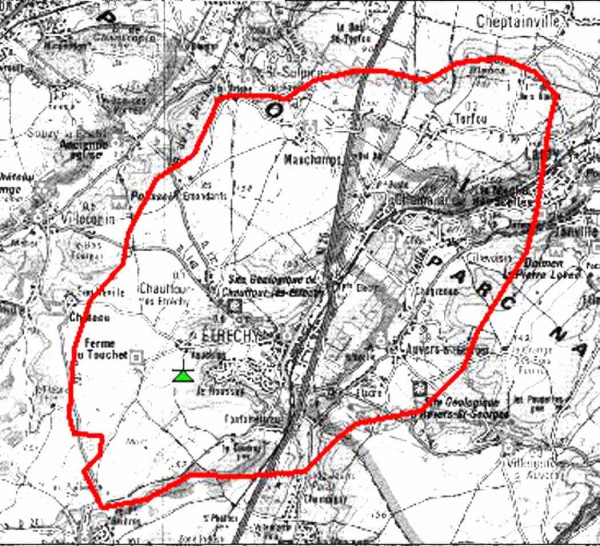

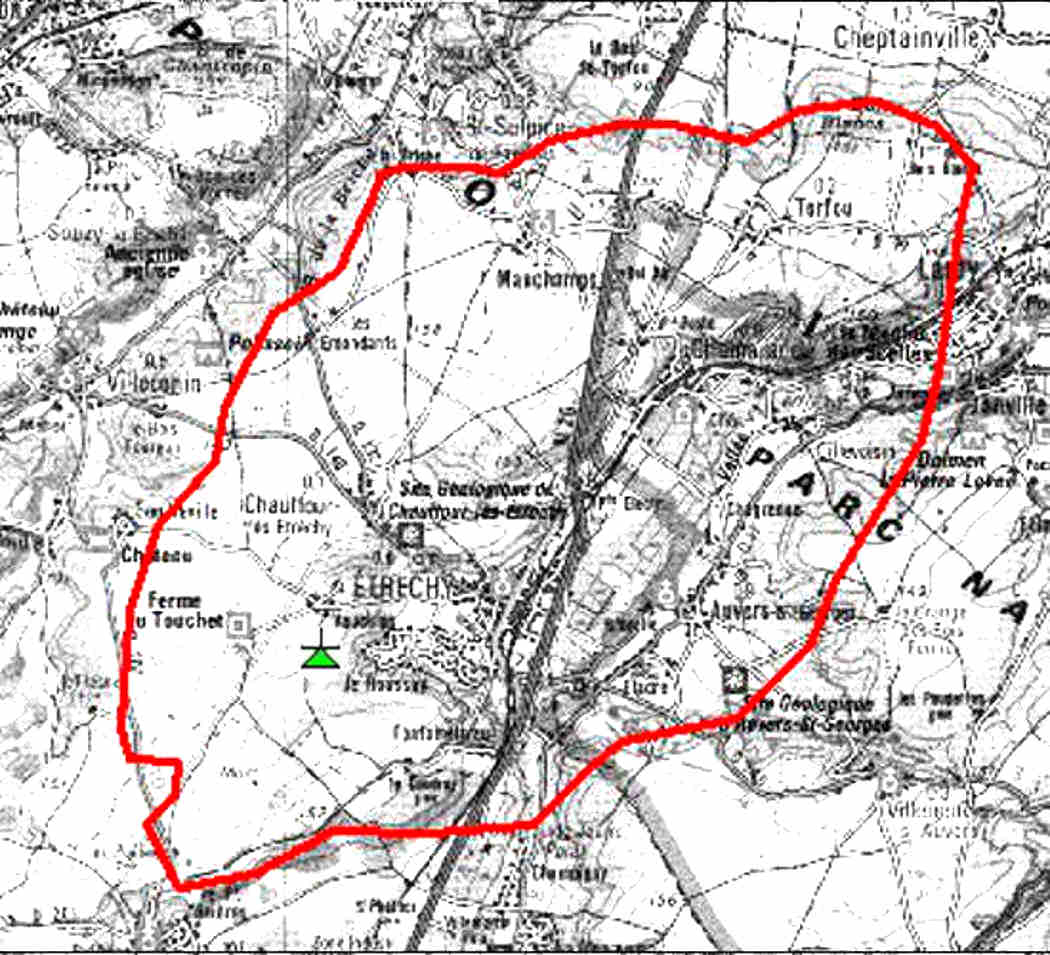

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

GIF-SUR-YVETTE - NORD OUEST

:arrow: Localisation du pylône TDF de La Comète, commune de Gif-sur-Yvette.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22V 200mW (TDF).
R2: 25V 200mW (TDF).
R4: 30V 200mW (TDF).
R6: 32V 220mW (TDF).
R1: 35V 200mW (TDF).
R7: 42V 200mW (TDF).

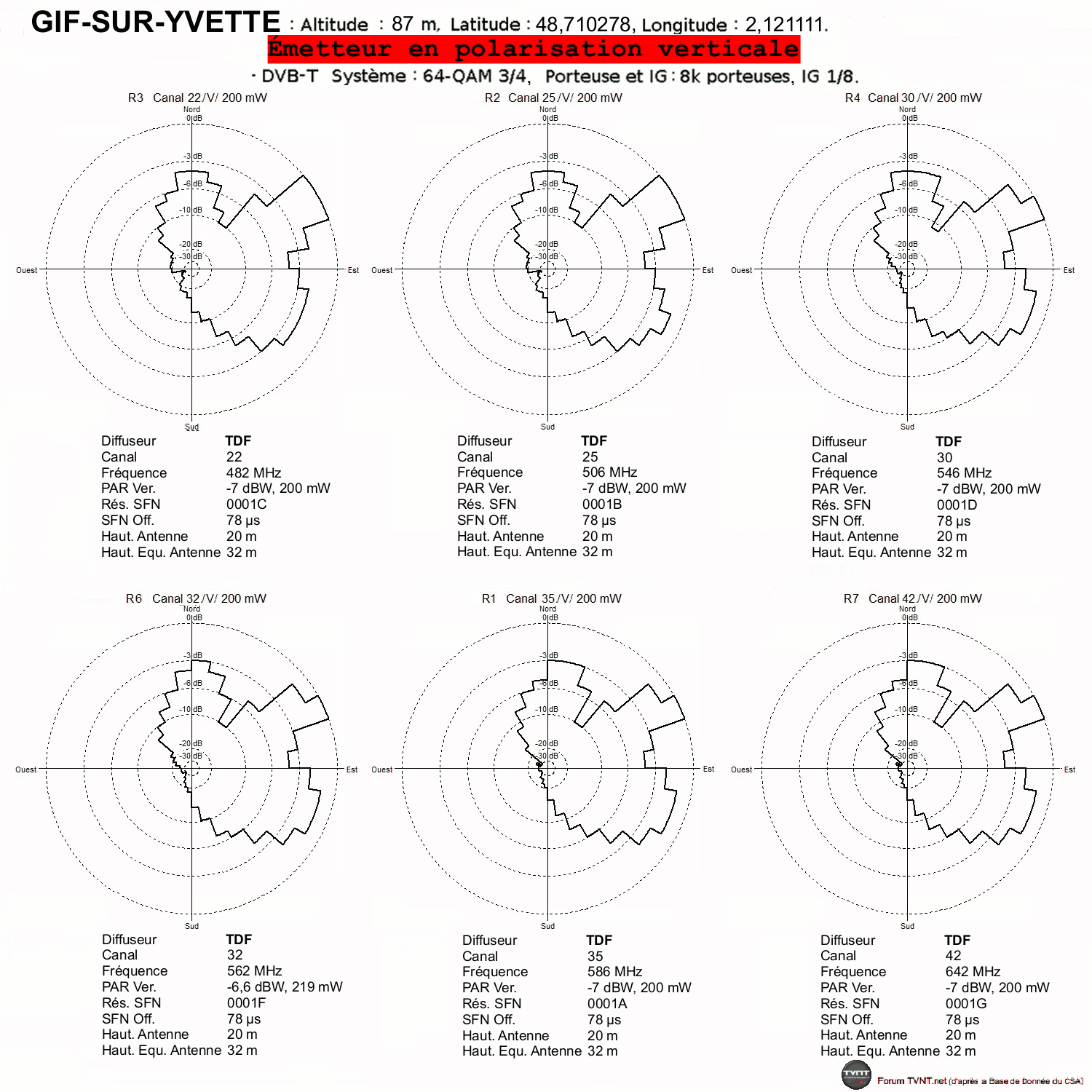

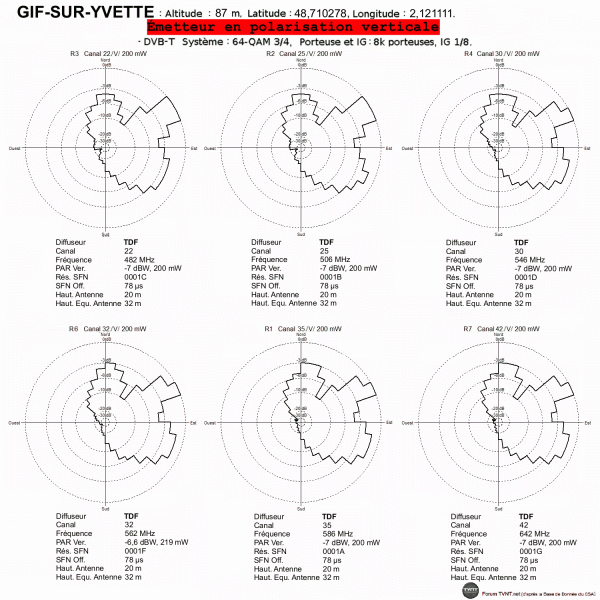

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

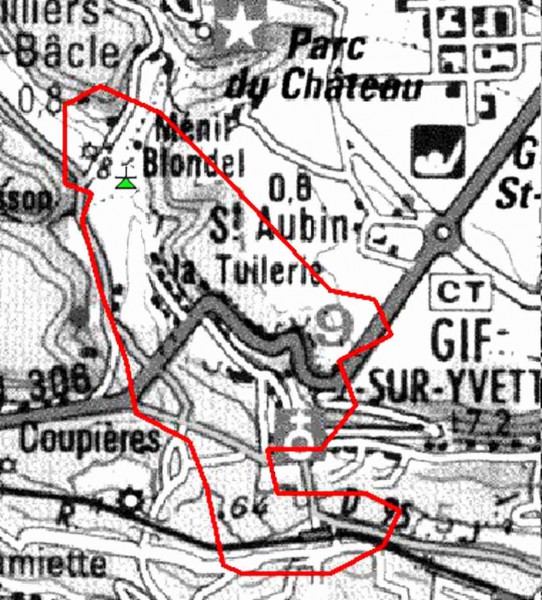

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Gif sur Yvette.jpg


-------------------------------------------------------------------------------------

IGNY - PALAISEAU - LES MARNIÈRES

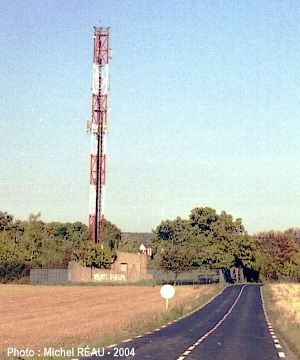

:arrow: Localisation du pylône TDF des Marnières, commune de Palaiseau.

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 15W (TDF).
R2: 25H 18W (TOWERCAST).
R4: 30H 18W (TDF).
R6: 32H 30W (TOWERCAST).
R1: 35H 15W (TDF).
R7: 42H 15W (TOWERCAST).

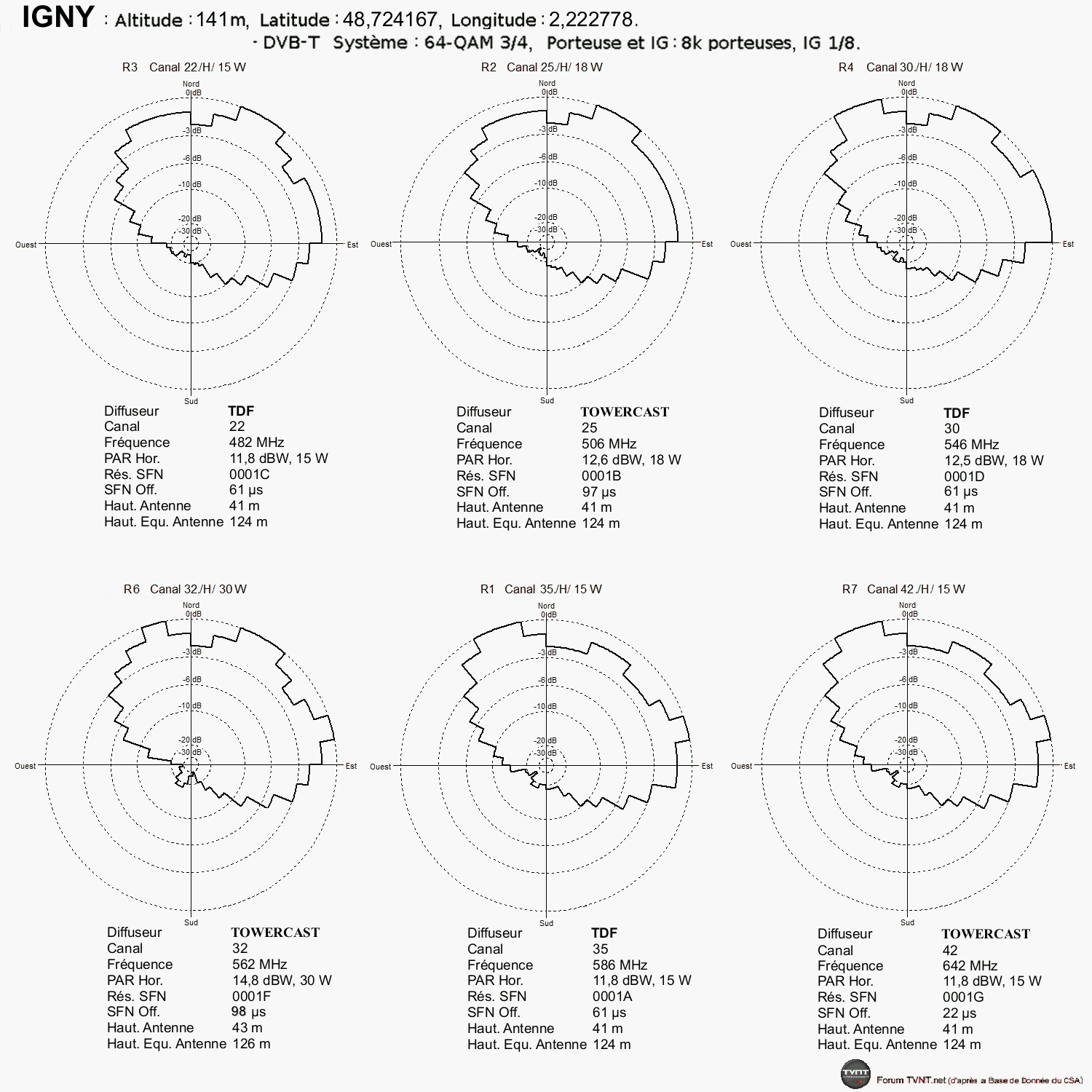

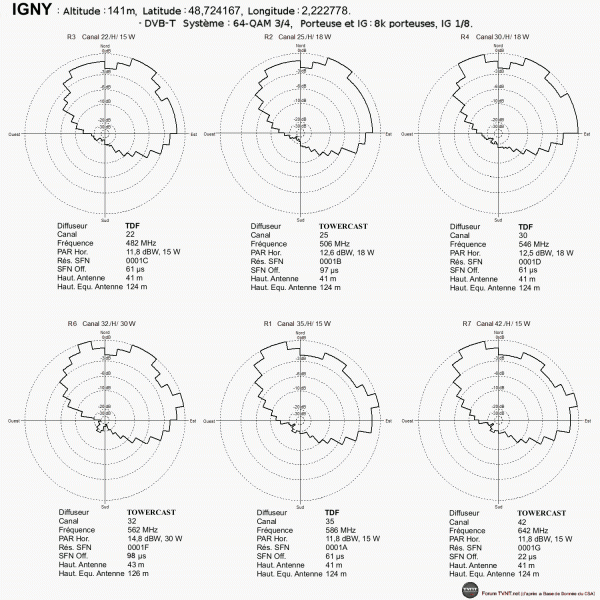

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

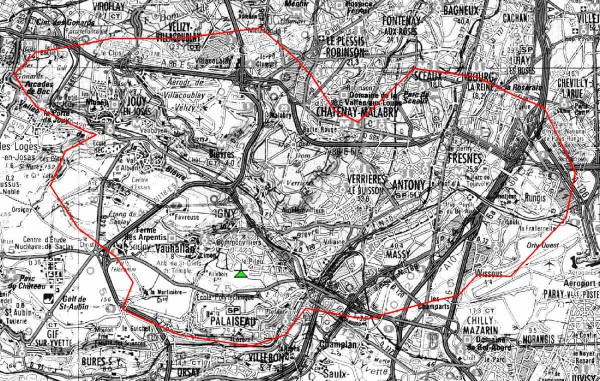

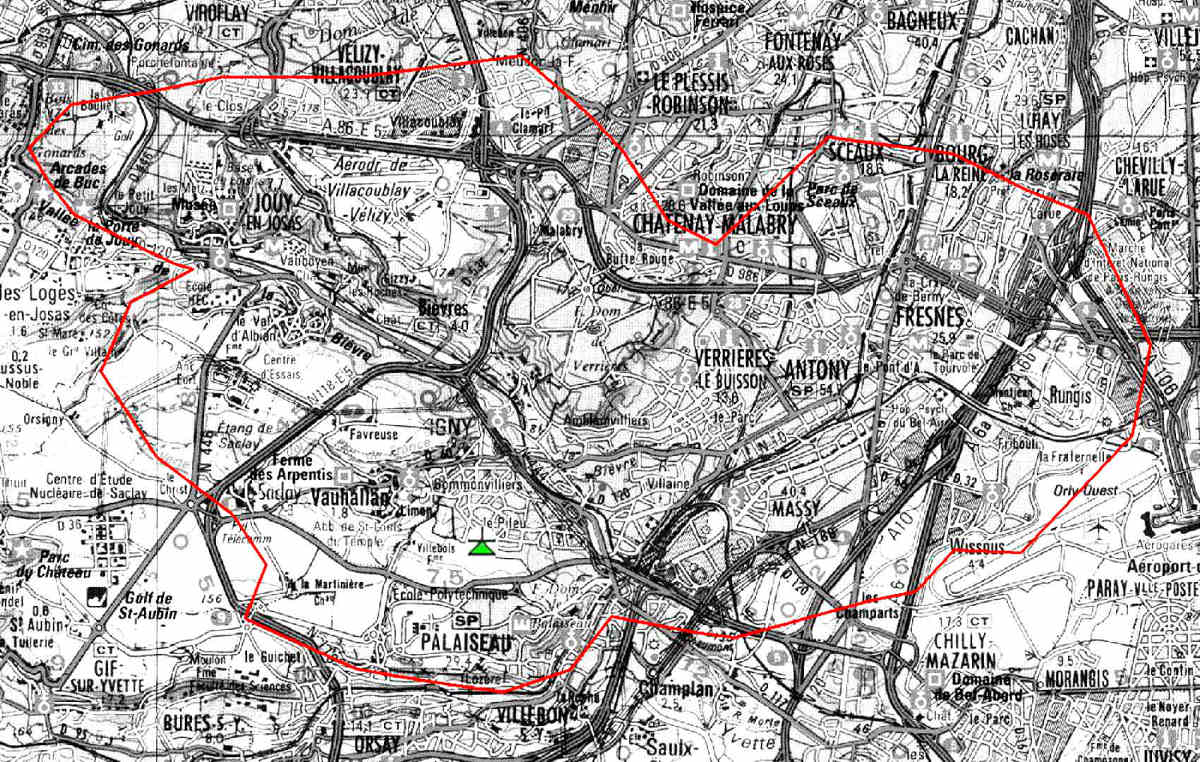

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

LIMOURS-EN-HUREPOIX - FORGES-LES-BAINS

:arrow: Localisation du pylône TDF de la Plaine de Pivot, commune de Forges-les-Bains.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 9,5W (TOWERCAST).
R2: 25H 8,7W (TOWERCAST).
R4: 30H 10W (TOWERCAST).
R6: 32H 10W (TOWERCAST).
R1: 35H 7,1W (TOWERCAST).
R7: 42H 10W (TOWERCAST).

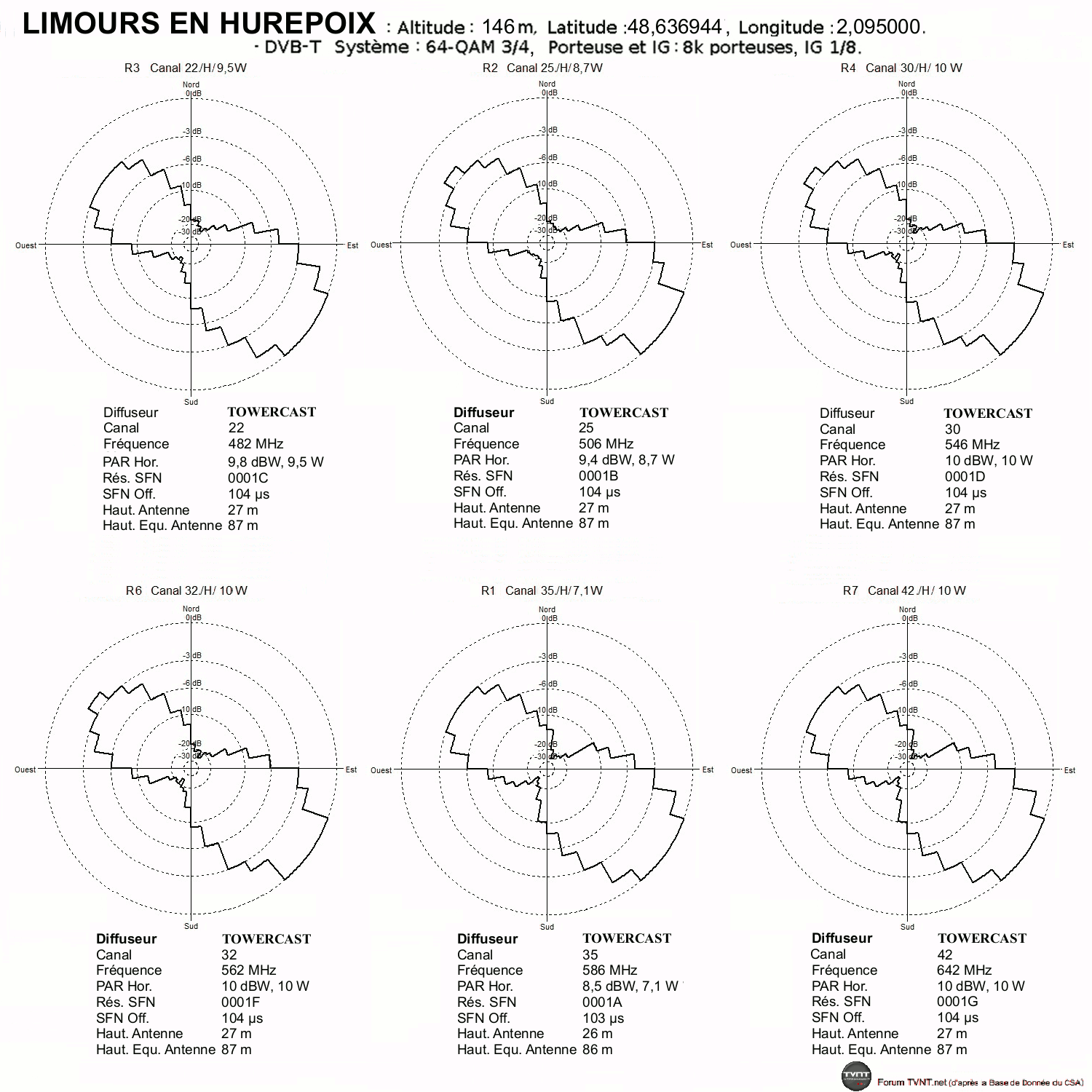

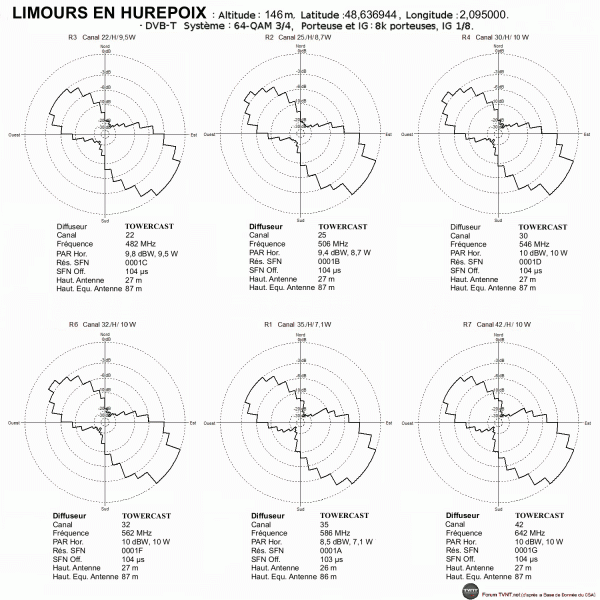

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

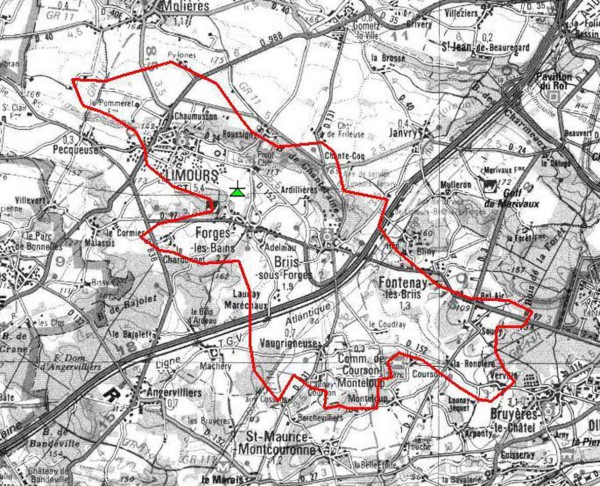

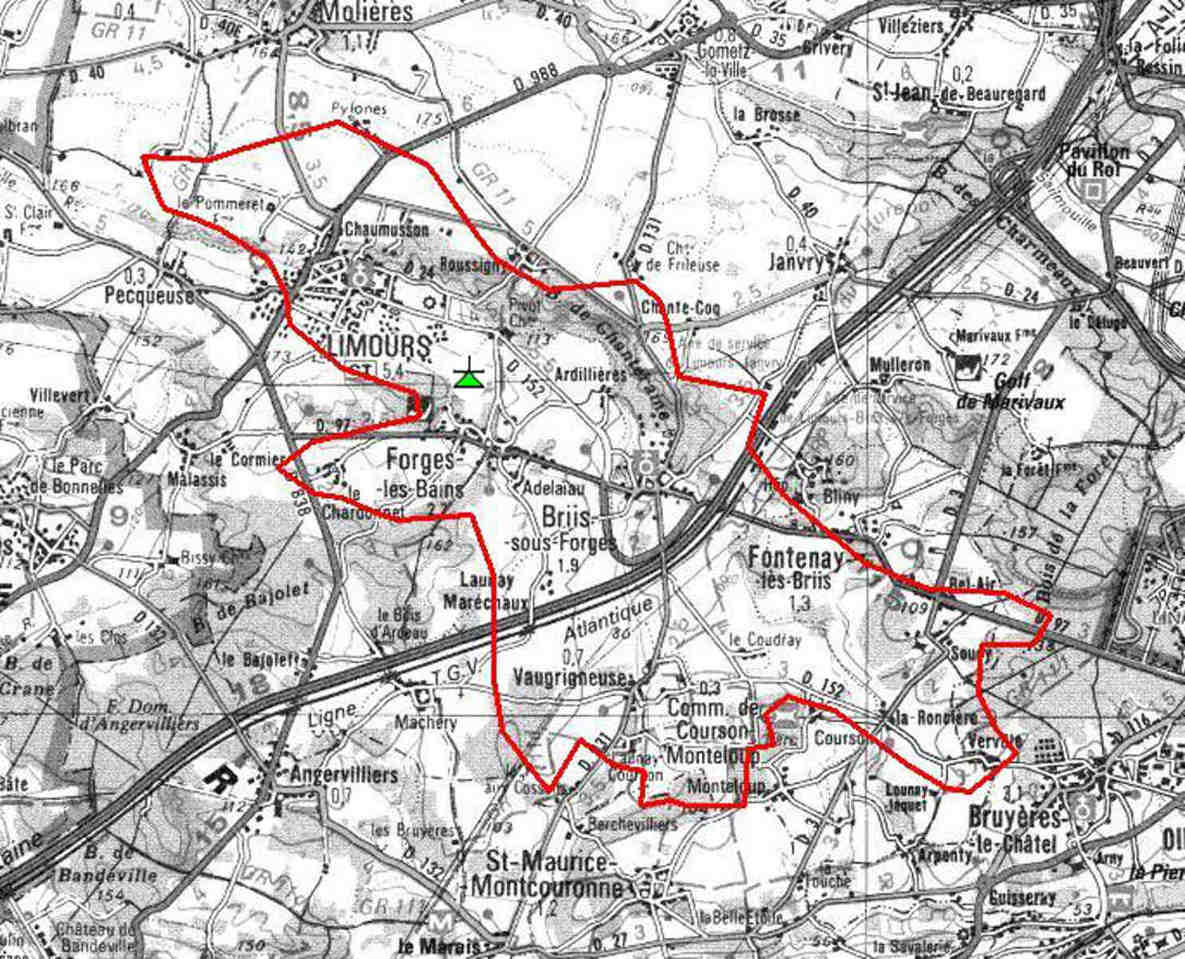

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

ÉMETTEUR DE MARCOUSSIS - BOIS DES MOCQUETS

:arrow: Localisation du pylône TDF du Bois des Mocquets, commune de Marcoussis.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 2W (TDF).
R2: 25H 2,1W (TDF).
R4: 30H 2,1W (TDF).
R6: 32H 2,1W (TDF).
R1: 35H 2W (TDF).
R7: 42H 2,1W (TDF).

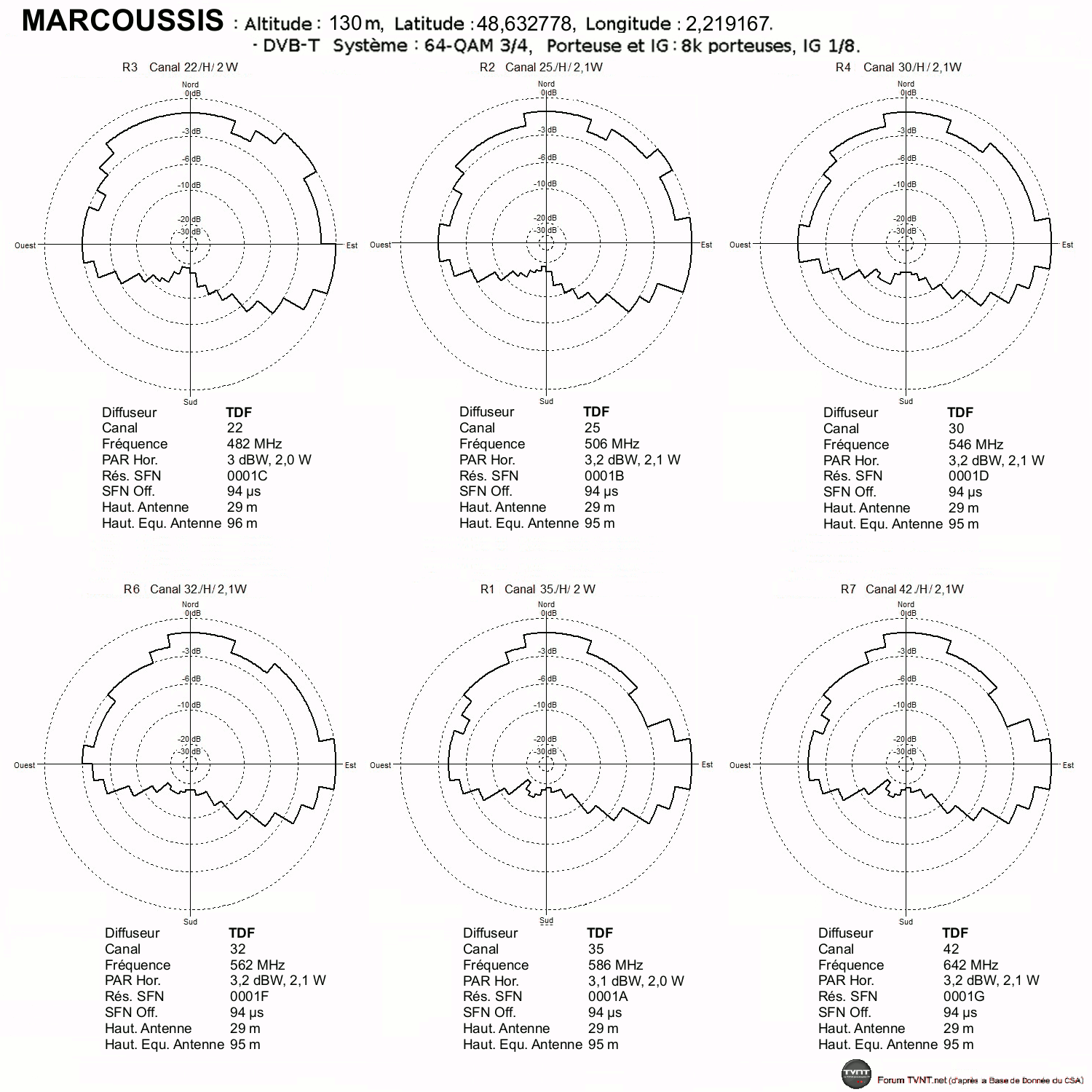

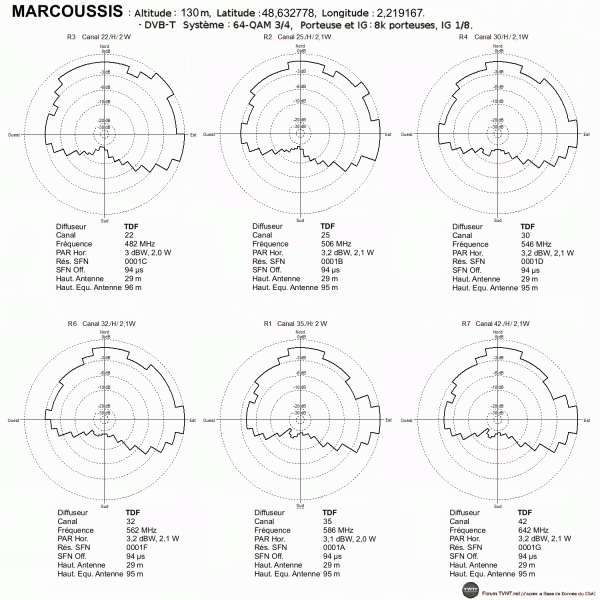

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

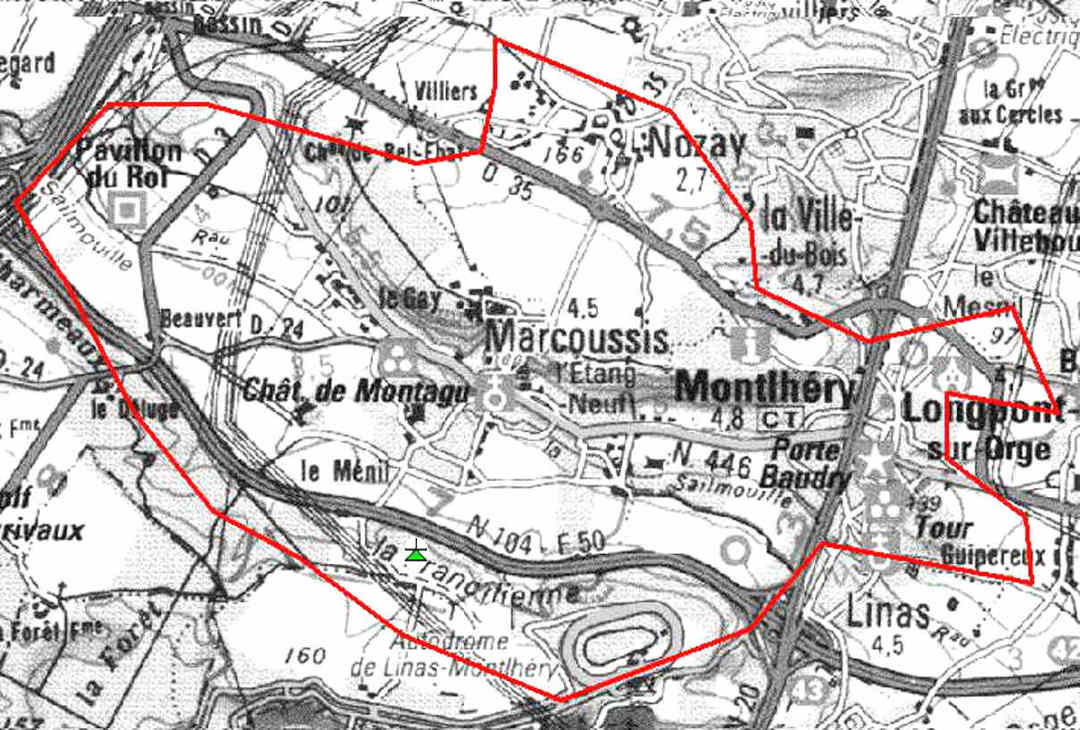

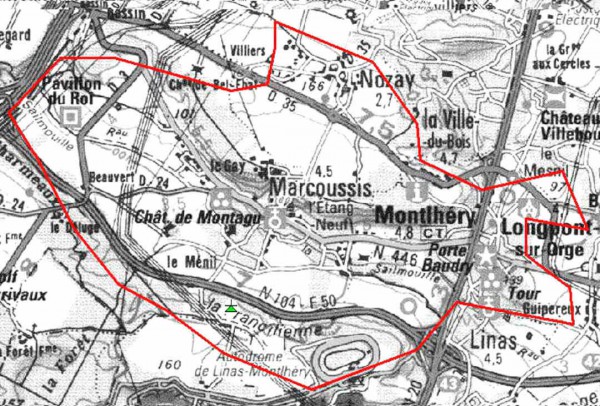

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

MÉRÉVILLE - LES CHATELIERS

Il y a 2 pylônes pour la TNT sur le site du Toit à Porc, commune de Méréville :
:arrow: Localisation du pylône TDF qui diffuse les multiplex R1 à R4 et R6.
:arrow: Localisation du pylône ITAS TIM qui diffuse le multiplex R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 1,1W (TOWERCAST).
R2: 25H 1,1W (TDF).
R4: 30H 1,1W (TDF).
R6: 32H 1,1W (TDF).
R1: 35H 1,1W (TDF).
R7: 42H 1,1W (ITAS TIM).

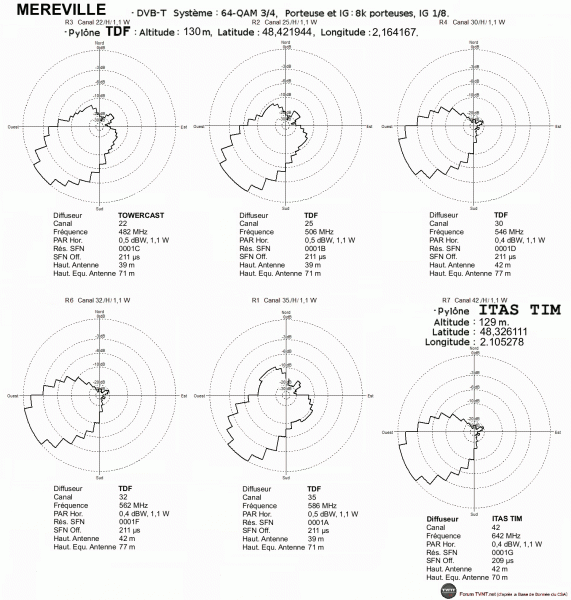

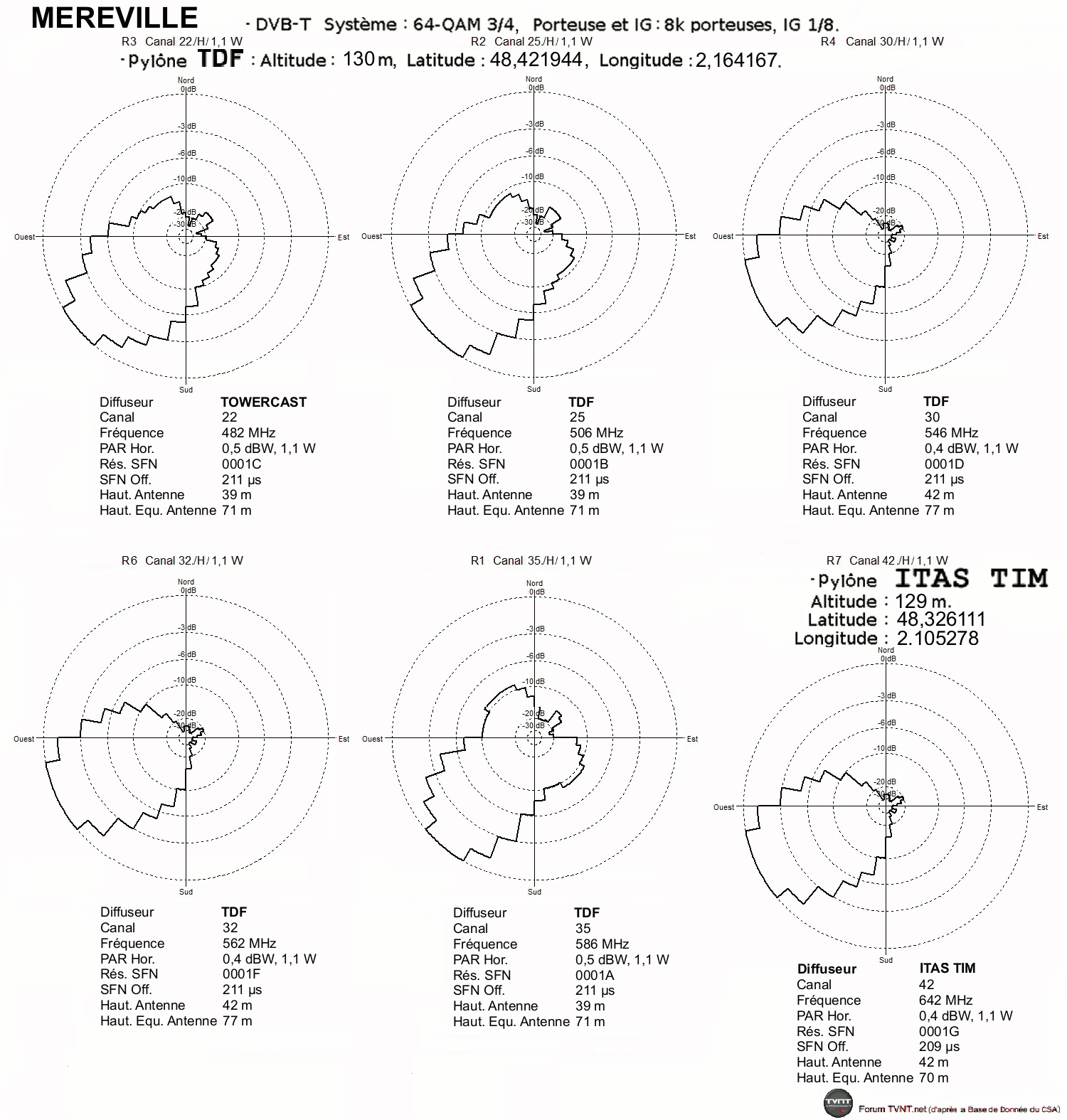

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

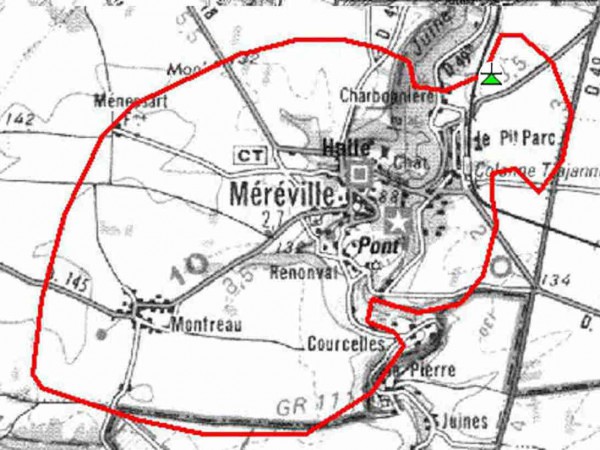

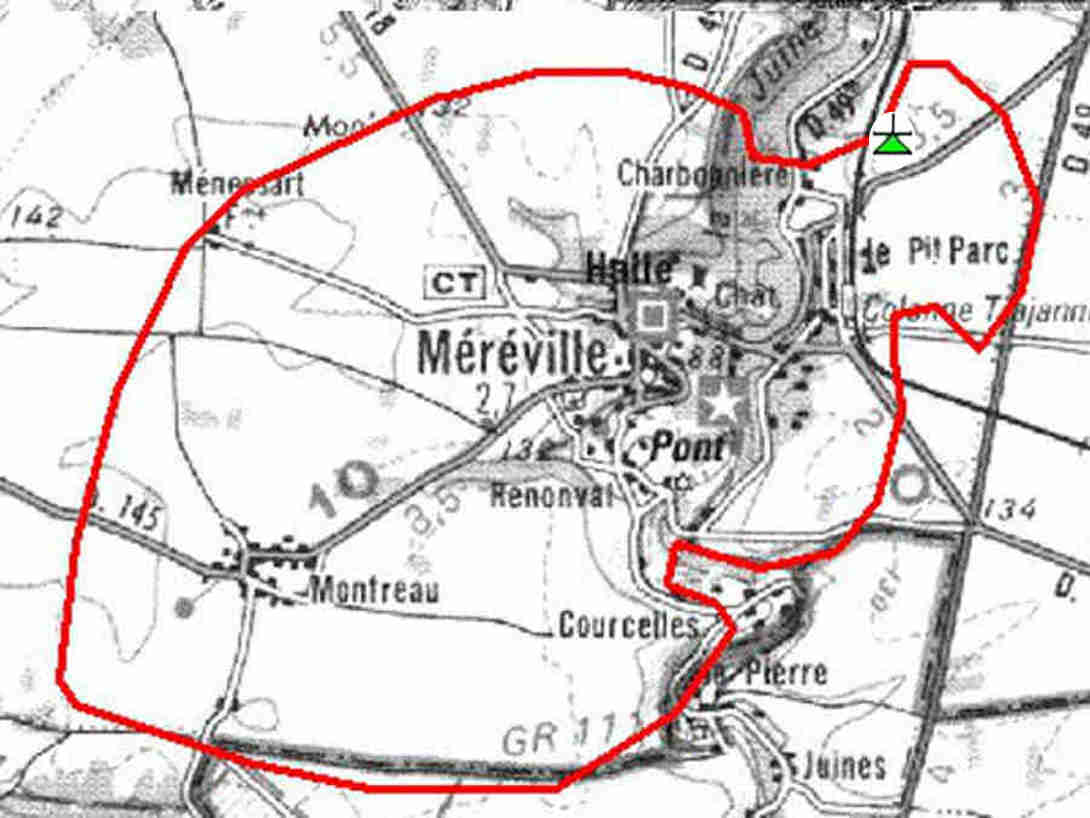

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

SACLAS - SAINT-CYR-LA-RIVIÈRE

:arrow: Localisation du pylône TDF des Grands Clos, commune de Saint-Cyr-la-Rivière.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 14W (TDF).
R2: 25H 14W (TDF).
R4: 30H 14W (ITAS TIM).
R6: 32H 14W (ITAS TIM).
R1: 35H 14W (TDF).
R7: 42H 14W (ITAS TIM).

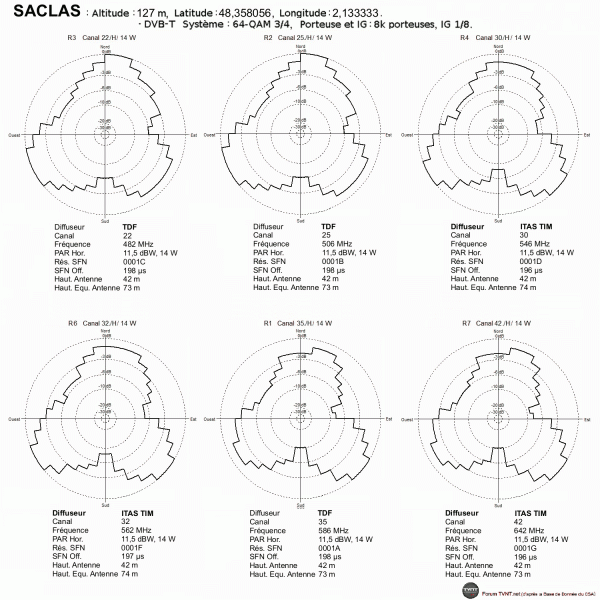

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

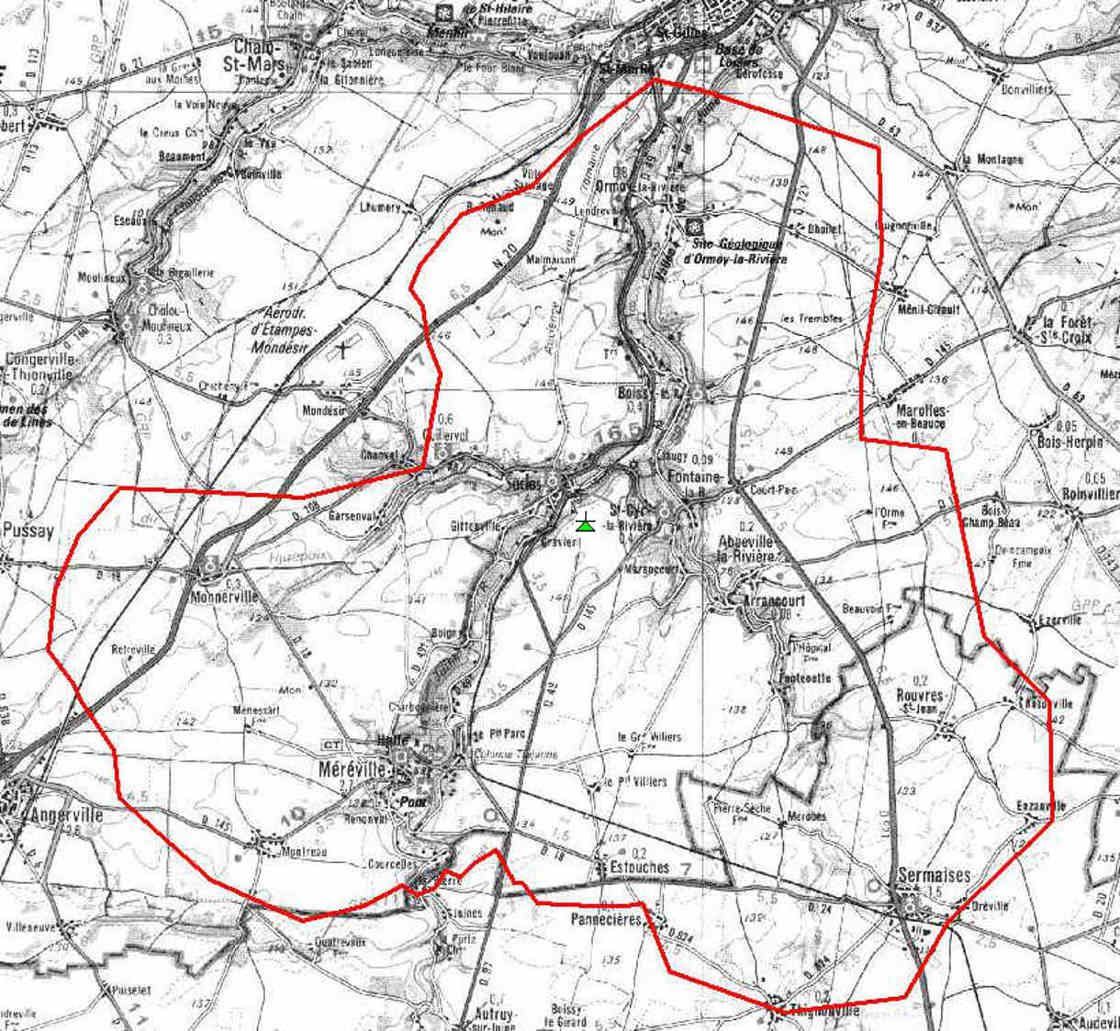

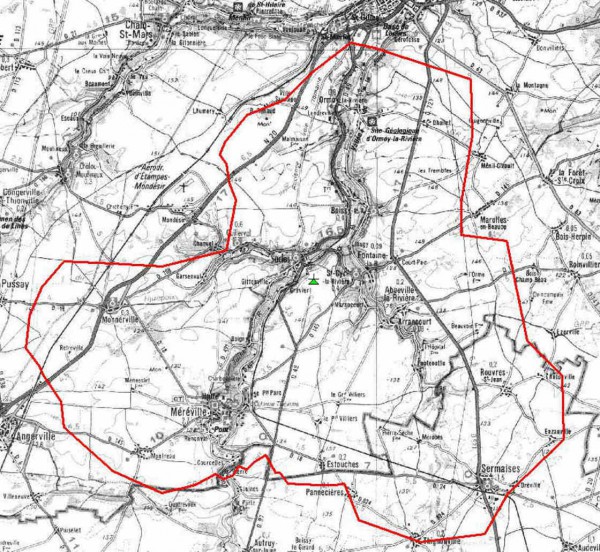

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

SAINT-CHÉRON - BUTTE DE MORET

:arrow: Localisation du pylône TDF du Bois de la Butte, commune de Saint-Chéron.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22V 16W (TOWERCAST).
R2: 25V 16W (TOWERCAST).
R4: 30V 19W (TOWERCAST).
R6: 32V 19W (TOWERCAST).
R1: 35V 20W (TOWERCAST).
R7: 42V 26W (TOWERCAST).

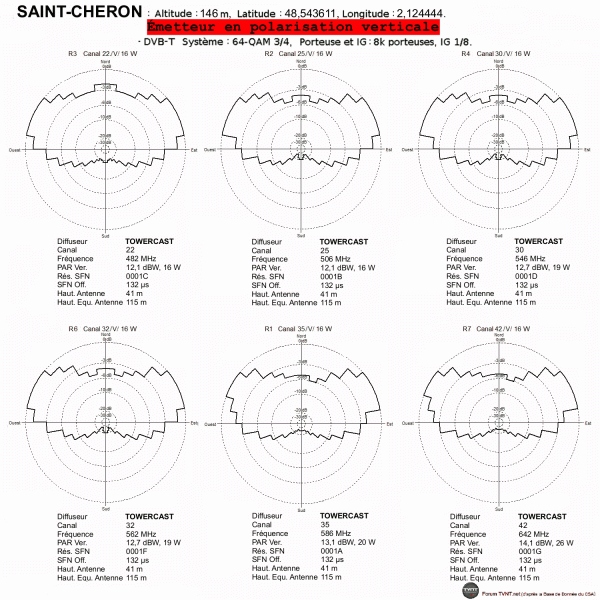

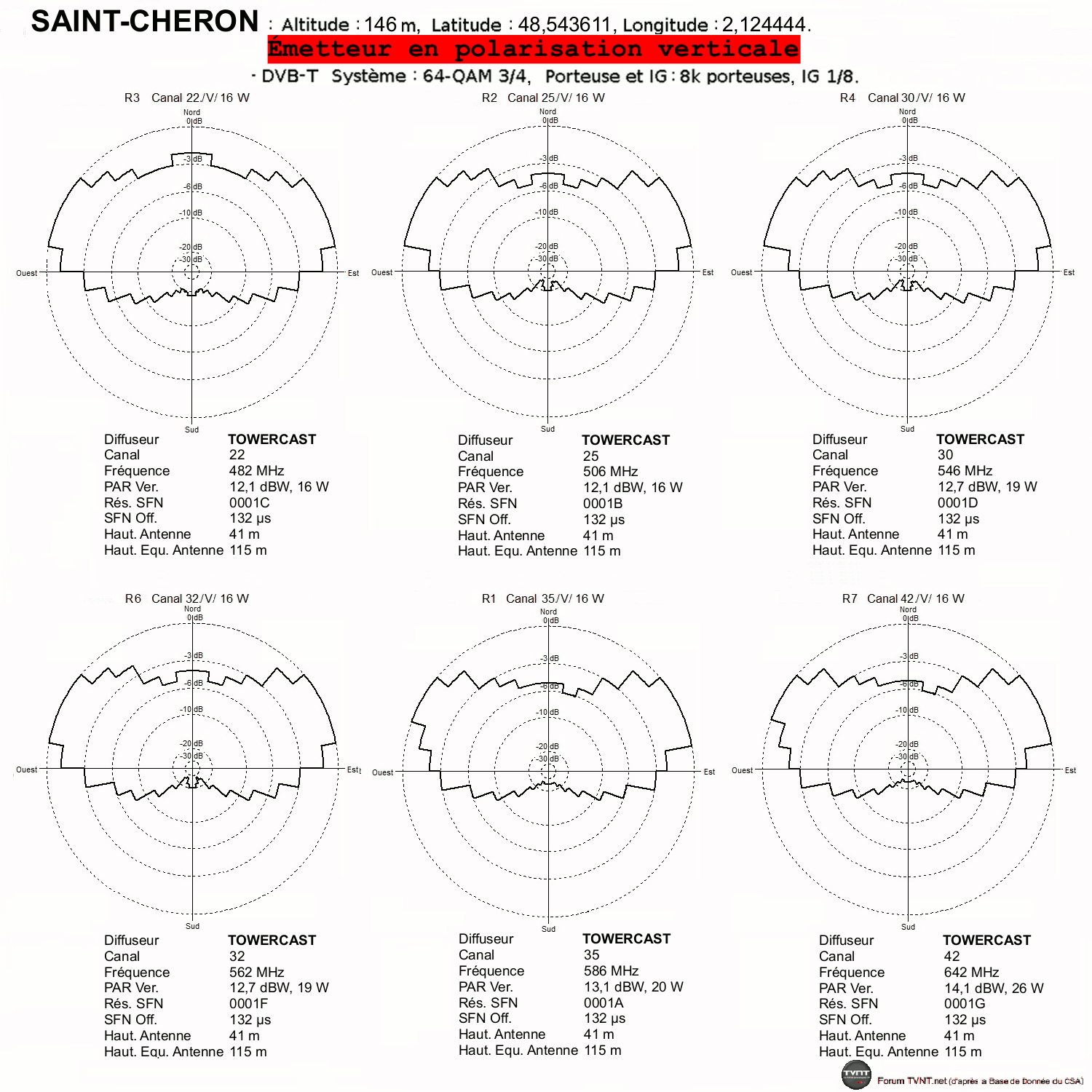

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

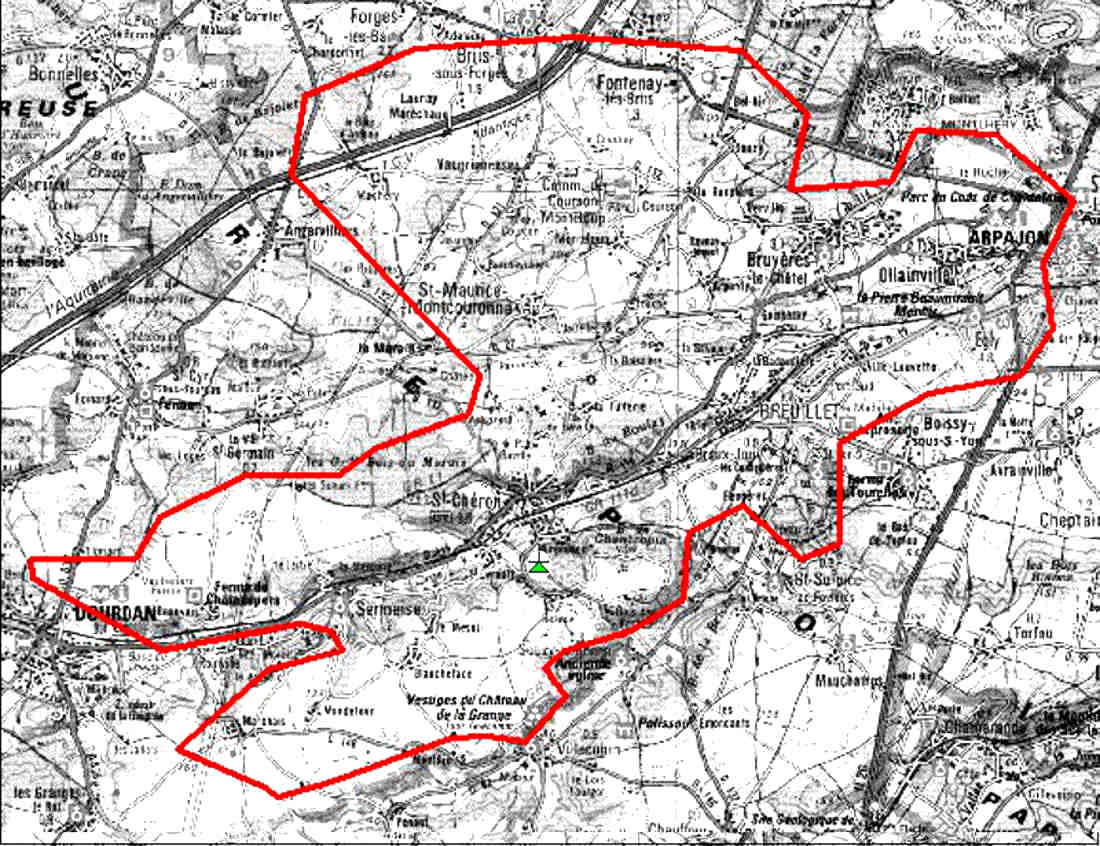

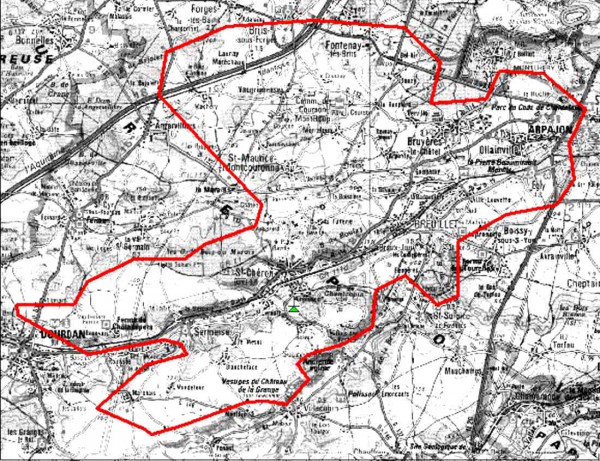

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
St Cheron.jpg


-------------------------------------------------------------------------------------

SAVIGNY-SUR-ORGE - VIRY CHÂTILLON

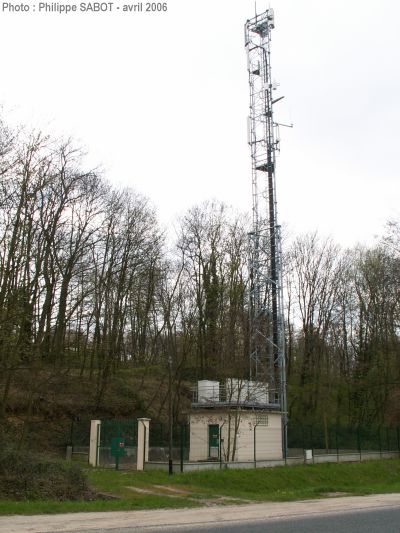

:arrow: Localisation du pylône TDF des Bords de l'Orge, commune de Viry-Châtillon.

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 7,8W (TDF).
R2: 25H 8,1W (TDF).
R4: 30H 7,9W (TDF).
R6: 32H 7,9W (TDF).
R1: 35H 7,9W (TDF).
R7: 42H 7,9W (TDF).

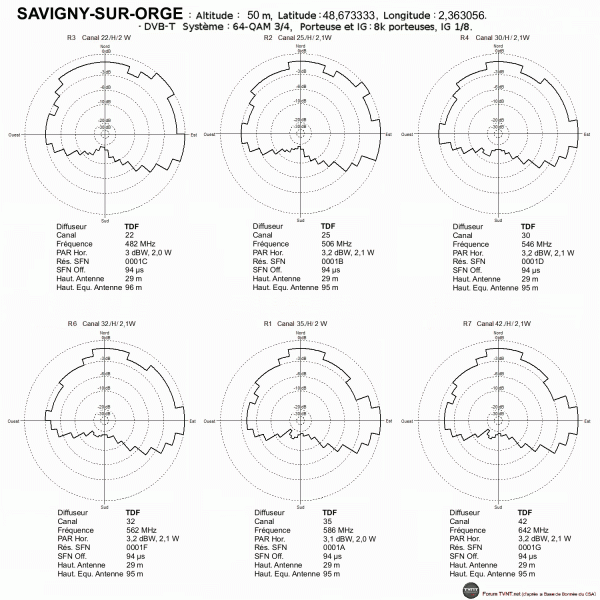

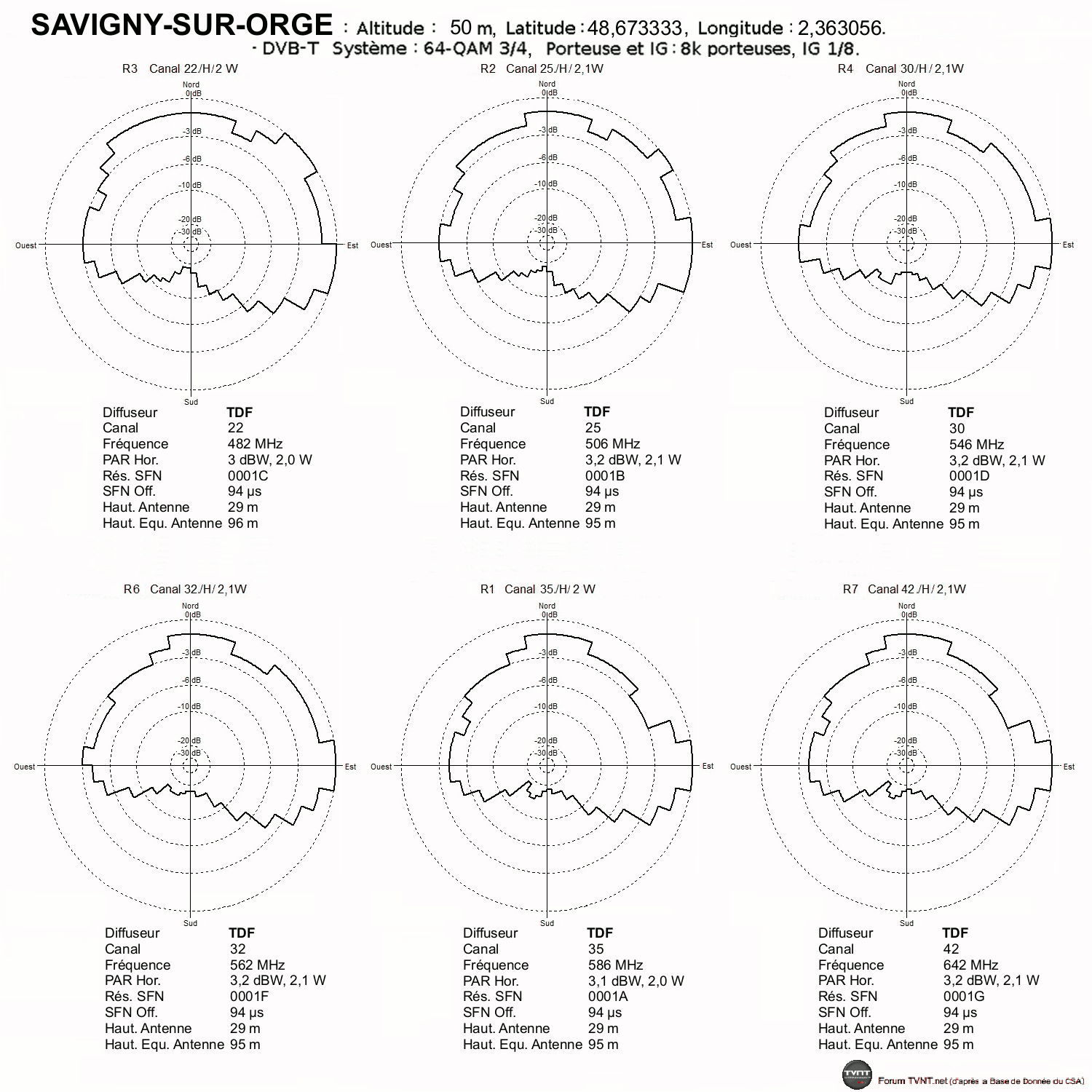

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

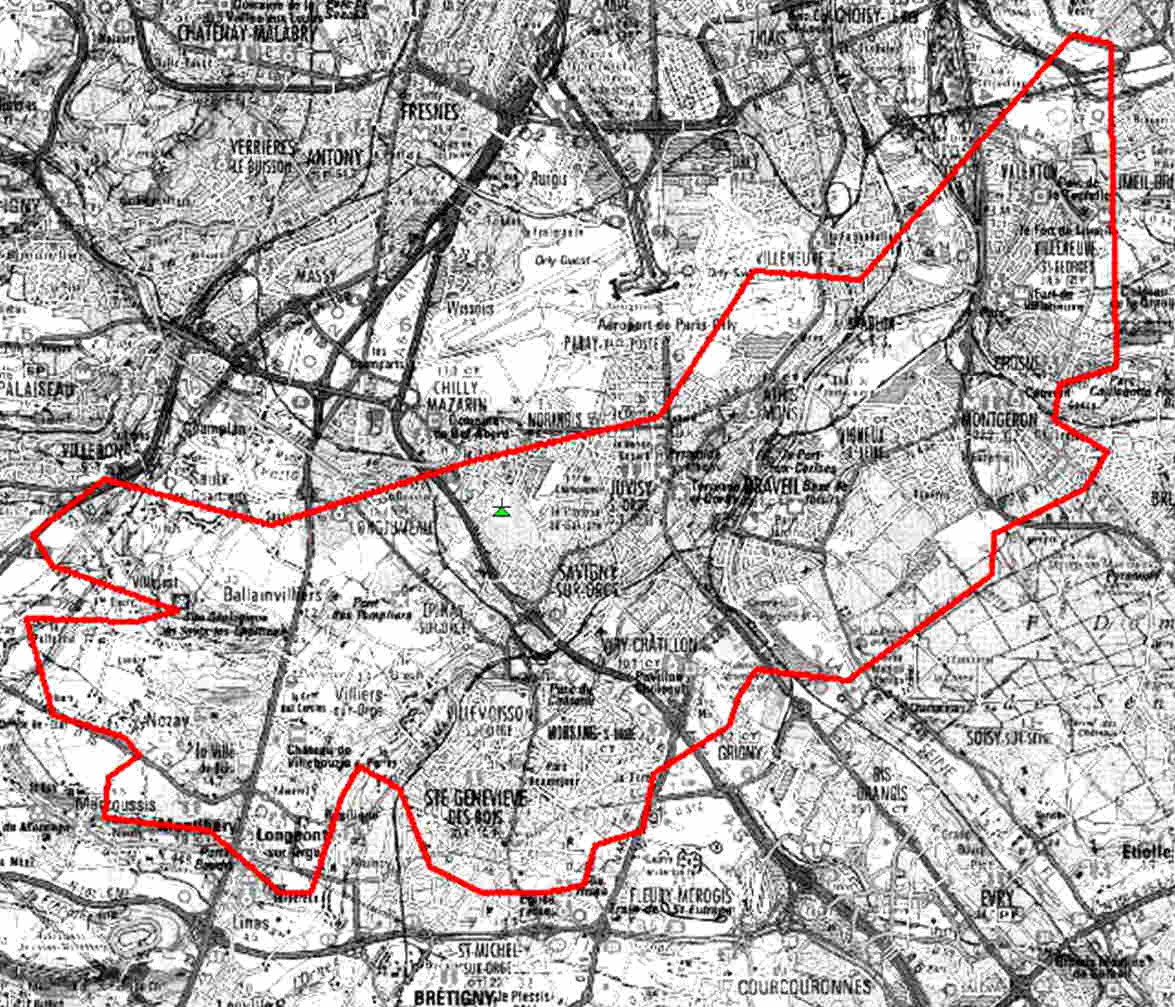

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


----------------------------------------------------------------------------------------------

YERRES - RUE ROSSINI

:arrow: Localisation du pylône TDF des Godeaux, commune de Yerres.

Cliquez sur la photo pour l'agrandir

Emetteur de Yerres, rue Rossini.
Photo de bernard7715

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 1,5W (TDF).
R2: 25H 1,5W (TDF).
R4: 30H 1,5W (TDF).
R6: 32H 1,5W (TDF).
R1: 35H 1,5W (TDF).
R7: 42H 1,5W (TDF).

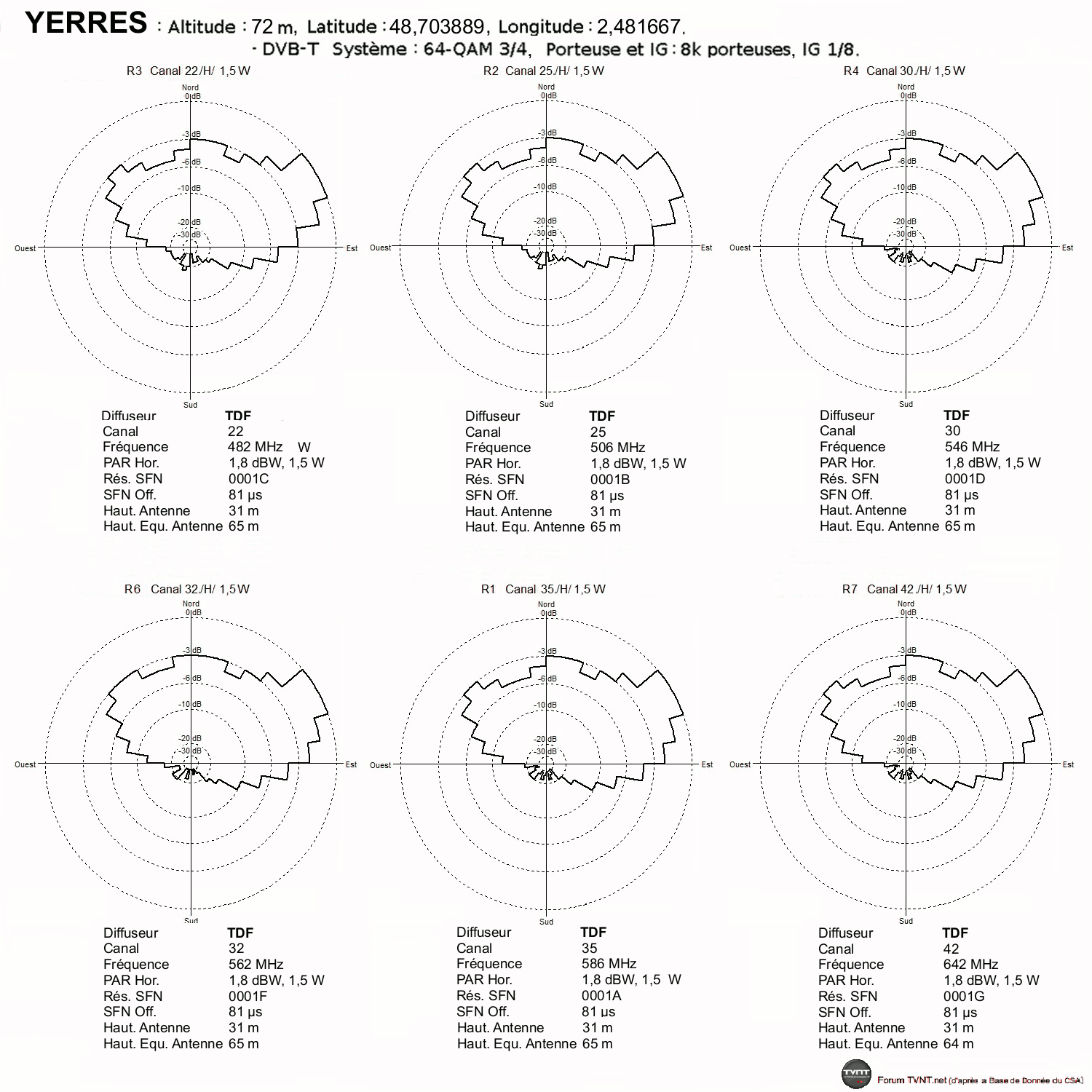

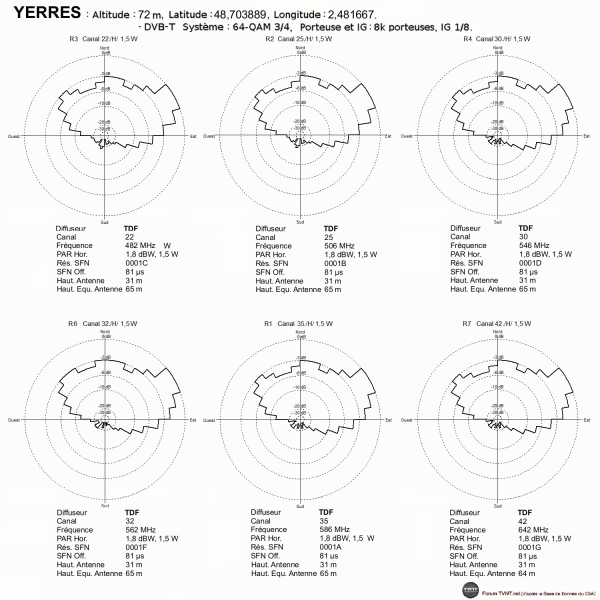

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

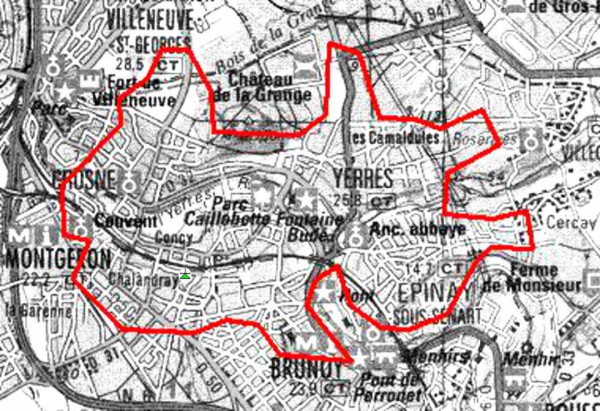

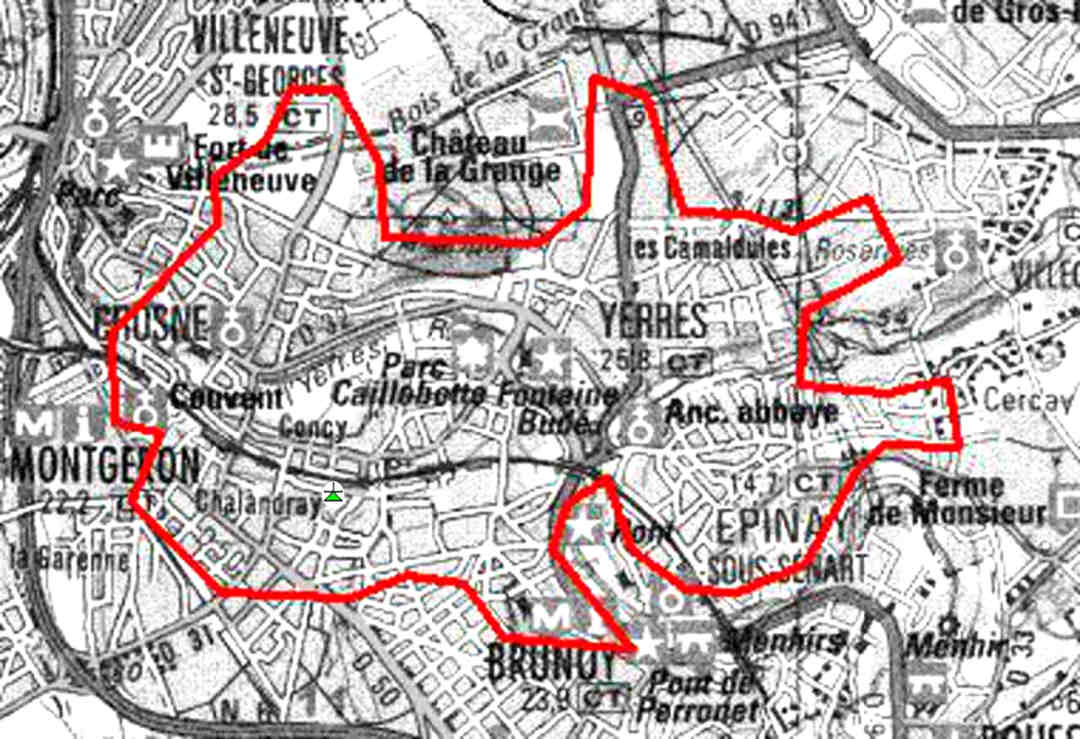

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


------------------------------------------------------------------------------------
Source des détails des caractéristiques techniques et des cartes de couverture des émetteurs : http://www.csa.fr
Dernière édition par Emmebel le 31 Aoû 2018 14:12, édité 70 fois.
Raison: Mise a jour.
Terrestre : TV Sony KDL-42W829B, enregistreur Panasonic DMR-BWT745EC, antenne Televés DAT45+MRD
IP : Freebox HD 02C
Satellite : Xsat CDTV410, parabole Visiosat Bi-Sat G4 (19.2°E/13°E/5°O)
Laurent
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 3557
Inscription: 28 Juin 2005 10:54
Localisation: [38] Allevard

Messagepar Marc2 » 12 Jan 2008 11:00

En fait, à Villebon, l'émetteur DVB-T n'est pas sur le pylône situé rue du Grand Dôme, mais sur l'un des châteaux d'eau au milieu de la ZI de Courtabœuf.

Je vais essayer d'en faire une photo pour illustrer.
Avatar de l’utilisateur
Marc2
Etalon
Etalon

Messages: 1464
Inscription: 29 Oct 2007 23:45

Messagepar Franck Morin » 20 Mar 2008 17:11

Il n'est pas prévu que Villebon diffuse les chaines locales parisiennes du R15.
seule la TourEiffel est concernée par ces chaines, afin de limiter la population couverte à10 millions d'habitants (cf la loi du 30 sept 1986 modifiée).
Cinergy T², Ran T Stick+, RTL-SDR, August T210 - Axil RT0407HD ; antenne collective/intérieure sur Tour Eiffel + TNT Numéricable.
HD-Line HD-50 sur Astra 2 et DSR5020 sur Astra. RNT Sony XDR-P1DBPB modérateur des forums de TVNT.net et de TNT-Fr
Avatar de l’utilisateur
Franck Morin
Brigades du Tigre
Brigades du Tigre

Messages: 13187
Inscription: 24 Juin 2005 10:26
Localisation: 78-Chatou

Messagepar julien74 » 20 Mar 2008 22:59

Marc2 a écrit:En fait, à Villebon, l'émetteur DVB-T n'est pas sur le pylône situé rue du Grand Dôme, mais sur l'un des châteaux d'eau au milieu de la ZI de Courtabœuf.

Je vais essayer d'en faire une photo pour illustrer.
Il y a quelques photos du site TNT sur le site de Thierry Vignaud: http://pagesperso-orange.fr/tvignaud/ga ... aboeuf.htm

@+ :wink:
Avatar de l’utilisateur
julien74
Brigades du Tigre
Brigades du Tigre

Messages: 56517
Inscription: 12 Avr 2006 17:50
Localisation: Le Sappey (Haute-Savoie)

Messagepar Marc2 » 22 Mar 2008 11:50

Oui, je sais : c'est moi que je les ai faites :mrgreen:
Avatar de l’utilisateur
Marc2
Etalon
Etalon

Messages: 1464
Inscription: 29 Oct 2007 23:45

Messagepar Nco34 » 22 Mar 2008 15:46

Donc les 2 pylônes au milieux des vaches ne servent qu'a l'analogique ? :shock:
Toshiba 32WLT68
Leadtek DTV1000S sur Pentium DualCore (XP)
Leadtek DTV1000T sur Core2Quad Q6700 (Vista)
Pinnacle PCTV USB Stick sur CoreDuo T2250 (Xp)
Nco34
Coccinelle
Coccinelle

Messages: 119
Inscription: 19 Avr 2007 12:32
Localisation: Essonne

Messagepar Marc2 » 22 Mar 2008 19:41

Ah oui, les deux pylônes haubannés correspondent aux émetteur ondes moyennes : France Bleu sur 864 kHz, des essais de DRM sur 999 kHz et peut-être encore quelque chose sur 1200 et quelques kHz (j'ai un trou de mémoire).

L'émetteur de TV analogique est situé rue du Grand-Dôme (vers le pont à circulation alternée au-dessus de l'A10).
Avatar de l’utilisateur
Marc2
Etalon
Etalon

Messages: 1464
Inscription: 29 Oct 2007 23:45

Messagepar julien74 » 24 Mar 2008 11:27

Marc2 a écrit:Oui, je sais : c'est moi que je les ai faites :mrgreen:
Excuse-moi je n'ai pas fais le rapprochement entre Marc2 et Marc Zirnheld... :oops:
Faut dire que tu ne simplifies pas les choses en choisissant comme pseudo Marc2 :lol:

@+ :wink:
Avatar de l’utilisateur
julien74
Brigades du Tigre
Brigades du Tigre

Messages: 56517
Inscription: 12 Avr 2006 17:50
Localisation: Le Sappey (Haute-Savoie)

Emetteur d'Igny

Messagepar alain91570 » 18 Avr 2008 14:30

Bonjour à tous,
j'habite Bièvres et capte Paris tour-Eiffel (pas trop mal, mais pourrait être mieux)
Pensez-vous que je doive réorienter mon antenne vers Igny ?
Les canaux sont-ils les mêmes - je suppose que oui.
Existe-t-il une carte précise de la zone de diffusion de cet émetteur ?
Merci si qqu'un peut me répondre
Bonne journée.
alain91570


Messagepar Marc2 » 18 Avr 2008 17:17

L'émetteur d'Igny ne diffuse pas encore en numérique.

Je crains que la Tour Eiffel ne soit l'émetteur le moins mal reçu à Bièvres : Igny est caché par la colline des Bois Brûlés.
Avatar de l’utilisateur
Marc2
Etalon
Etalon

Messages: 1464
Inscription: 29 Oct 2007 23:45
