[Topic unique] Antenne Fracarro Portenseigne LAMBDA14, LAMBD

Principes, types d'installations, antennes...

[Topic unique] Antenne Fracarro Portenseigne LAMBDA14, LAMBD

Messagepar vidéo-33 » 03 Jan 2007 09:49

:arrow: LAMBDA14 LTE


Source http://www.fracarro.com/fr/index.php/fr/dj-list?format=raw&task=download&fid=1364

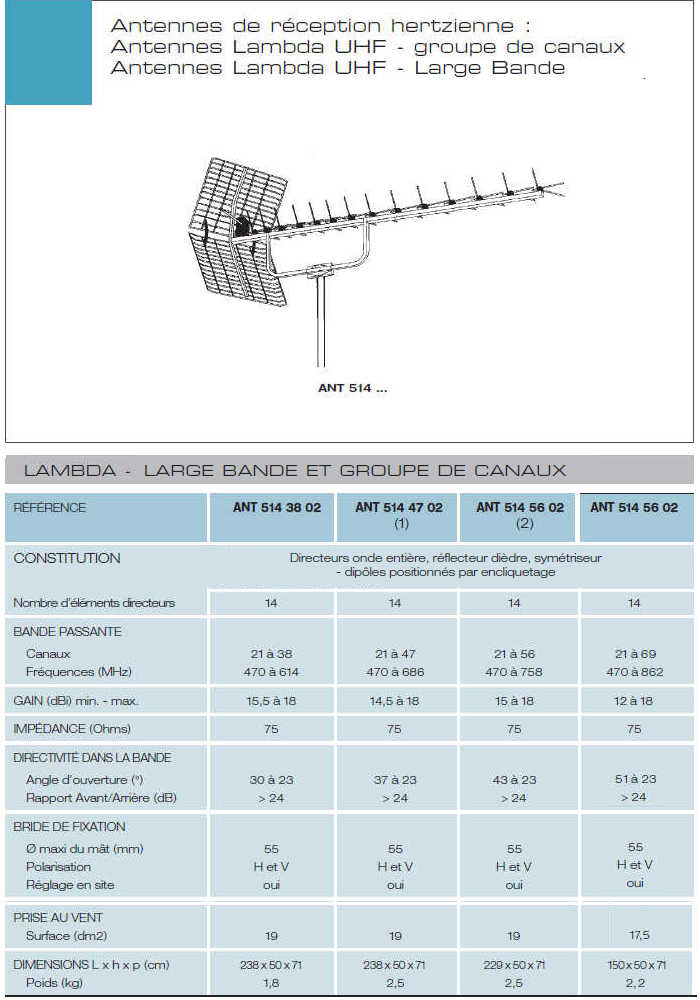

:arrow: LAMBDA14

Sans titre.jpg


Courbe de gain de la lambda 14
[img][img]http://pagesperso-orange.fr/huralu/gps/div/tnt/5143802.png[/img] Image[/img]

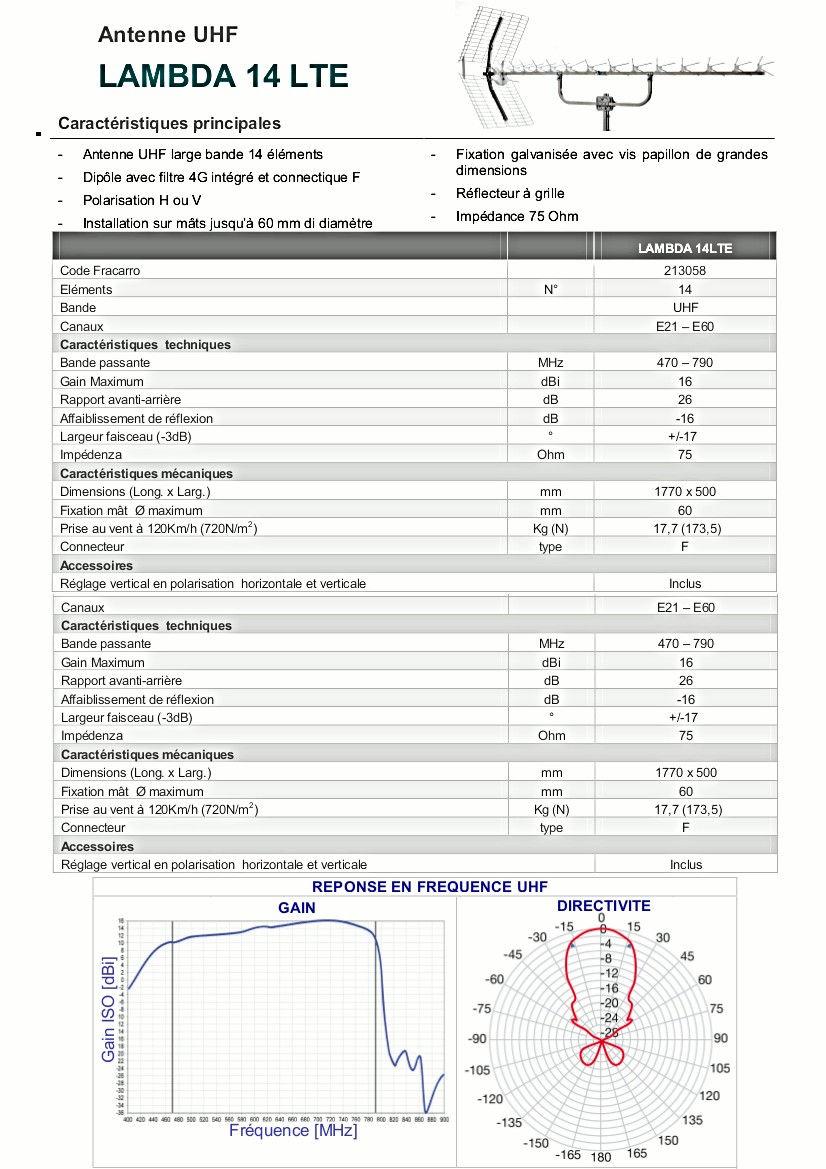

:arrow: LAMBDA14 LTE






:arrow: Caractéristiques techniques
- Antenne UHF 14 éléments large bande UHF Canaux 21 a 60
- Bande passante MHz 470 – 790
- Gain Maximum dBi 16
- Rapport avant-arrière dB 26
- Affaiblissement de réflexion dB -16
- Largeur faisceau (-3dB) +/-17
- Impédance 75 Ohms
- L’antenne est équipée d’un filtre 4G (LTE) intégré dansle dipôle.
- connectique F

:arrow: Caractéristiques mécaniques
- Dimensions (Long. x Larg.) mm 1770 x 500
- Prise au vent à 120Km/h (720N/m2) Kg (N) 17,7 (173,5)
- Polarisation H ou V
- Installation sur mâts jusqu'à 60 mm de diamètre
- Fixation galvanisée avec vis papillon de grandes dimensions
Antenne pré-montées pour faciliter l’installation, peut être montées sur le mât sans aucun outil.


Où acheter au meilleur prix :

:arrow: LAMBDA-14
- www.antennesmarseille
- www.2galli.fr

*
:arrow: LAMBDA-14-LTE
- www.antennesmarseille
Dernière édition par vidéo-33 le 26 Nov 2008 02:46, édité 3 fois.
Avatar de l’utilisateur
vidéo-33
Brigades du Tigre
Brigades du Tigre

Messages: 22922
Inscription: 13 Avr 2006 14:12
Localisation: Bordeaux Team Modérateur /Forum depuis Janv. 2005

Messagepar jeanphi73 » 06 Jan 2007 16:24

C'est trés bien mais il me faudrait une 21-38 pour faire des essais optimaux en bande IV !
jeanphi73
Hippo
Hippo

Messages: 3554
Inscription: 27 Juin 2005 22:07
Localisation: Rhône-Alpes

Messagepar JP de SKY » 14 Jan 2007 11:07

Ils ont bien de la chance les Toulousains...
:D

Et dire que je n'y ai encore jamais mis les pieds..

CINEL - SDPC - 10, chemin de Fondeyre - 31200 Toulouse
Ouvert du lundi au vendredi de 8h30 à 12h00 et de 14h00 à 18h30
Tel. : 05 61 57 89 02 -
Réception TNT depuis l'émetteur du Pic du Midi dans une plaine dégagée. Terminal Elap THEMA II.
JP de SKY
Petit ver
Petit ver

Messages: 41
Inscription: 05 Déc 2006 22:16
Localisation: Nord Toulousain

Antenne qualité prix

Messagepar foudetnt » 21 Jan 2007 15:23

A ce prix mieux vaut une Wisi EB 66

http://www.satpromo.com/newzen/index.ph ... 4b821829be
foudetnt


Messagepar vidéo-33 » 21 Jan 2007 17:52

ça se discute
car cela dépend des conditions et en particuliers échos
car la wisi n'est pas une lambda à éléments en croix
Avatar de l’utilisateur
vidéo-33
Brigades du Tigre
Brigades du Tigre

Messages: 22922
Inscription: 13 Avr 2006 14:12
Localisation: Bordeaux Team Modérateur /Forum depuis Janv. 2005

Bonne adresse !

Messagepar marceljack » 23 Jan 2007 08:51

vidéo-33 a écrit:ça se discute car cela dépend des conditions et en particuliers échos car la wisi n'est pas une lambda à éléments en croix
Cette Portenseigne à large bande est idéale pour les endroits où les canaux TNT sont dispersés tout au long de la bande (Marseille par exemple).
A noter aussi le prix très attractif du préampli Johansson:
http://www.cinel.fr/achat/produit_details.php?id=1146
Installation TNT: Paris: VTU50 collective 21-60 / Royan: Lambda 9 + préampli
TV HD: Thomson FE9234B, Philips 39PFL3807, Acer AT2356,
PC: Pinnacle PCTV310i & 310e, Technaxx DVB-S3, Techgear Diversity Stick, Terratec TStick+
marceljack
Brigades du Tigre
Brigades du Tigre

Messages: 20304
Inscription: 06 Oct 2005 17:59
Localisation: 75019 PARIS

Messagepar vidéo-33 » 23 Jan 2007 18:15

les 30 euros semblent être le prix d'une mise à disposition
sur la ville par un technicien
il faudrait les appeller pour voir un tarif par envoi postal
Avatar de l’utilisateur
vidéo-33
Brigades du Tigre
Brigades du Tigre

Messages: 22922
Inscription: 13 Avr 2006 14:12
Localisation: Bordeaux Team Modérateur /Forum depuis Janv. 2005

Messagepar martilly » 26 Jan 2007 09:30

C'est bizarre, même vers la Belgique fdp à 12€..... ca me semble une super occaze !
martilly


Messagepar vidéo-33 » 26 Jan 2007 15:30

je viens de les contacter et voici la réponse :
BONJOUR

ANT 5146902 PORTENSEIGNE A 50EUROS

POSS EXPE FRANCE METROPOLITAINE HORS CORSE 13EUROS

PAR CHRONOPOSTE 24/48HEURES

CDE A PASSER PAR TEL DEMANDER EDMOND

SLTS EDMOND



POUR PLUS DE RENSEIGNEMENTS VOIR au MAGASIN :
Salutations.



News : TRES PROCHAINEMENT CINEL MET SA BOUTIQUE EN LIGNE !!!
Ste S.D.P.C - CINEL depuis 1982
10, chemin de FONDEYRE / 31200 TOULOUSE
Tel : 05.61.57.89.02 / Fax : 05.61.57.92.55
Site : www.cinel.fr / Email : cinel@wanadoo.fr
Du LUNDI au VENDREDI de 8H30 a 12H00 puis de 14H00 a 18H30
Avatar de l’utilisateur
vidéo-33
Brigades du Tigre
Brigades du Tigre

Messages: 22922
Inscription: 13 Avr 2006 14:12
Localisation: Bordeaux Team Modérateur /Forum depuis Janv. 2005

Prix

Messagepar Justicier » 13 Fév 2007 10:14

Le prix se rejoint mais pour les corses on fait comment???
