CELL ID des différents émetteurs

Messagepar Plumbicon » 16 Oct 2021 01:32

Comme on le sait, il est possible de déterminer avec certitude l'émetteur d'où provient un multiplex grâce au CELL ID (ou CID selon les instruments de mesure).

Ces données ne sont différentes que dans le mux R1 : dans l'autre mux, elles suivent la numérotation, par exemple R3 a le CELL ID 3, à la place R7 a le 7, etc ...

Jusqu'à présent, les seuls CELL ID (CID) que j'ai identifiés avec certitude sont :

Marseille - Grand'Etoile : 61 (en hex 0x3D)
Coti Chiavari : 131 (0x83)

Et ceux des autres émetteurs ?
Installation: sur meme poteau orientable: Televés DAT 75 et Fracarro BLV6F, sur deux descentes.
TNT T2: Toshiba 32UL863G.
Ordinateur: HP Laptop 15s-fq2xxx (Windows 11).
Mesureur de champ: Rover TAB 4 HD Touch.
Avatar de l’utilisateur
Plumbicon
Petit ver
Petit ver

Messages: 15
Inscription: 04 Juin 2011 02:35
Localisation: Cagliari.

Re: CELL ID des différents émetteurs

Messagepar Franck Morin » 16 Oct 2021 05:58

Bonjour,
as-tu un logiciel qui permette de retrouver cette information, par exemple avec une clé USB DVB-T ?
comment as-tu fait pour les identifier ?
Clés USB Ran T Stick+, RTL-SDR, August T210 - Axil RT0407HD/RT0420T2 - Strong SRT8209 ; Tour Eiffel collective et intérieure + TNT câble SFR.
RNT sur Sony XDR-P1DBPB, C10, Pure Elan Connect et PC avec DABplayer/QIRX -- Sites d'émission DAB+ -- Modérateur des forums de TVNT.net
Avatar de l’utilisateur
Franck Morin
Administrateur
Administrateur

Messages: 17142
Inscription: 24 Juin 2005 10:26
Localisation: 78-Chatou

Re: CELL ID des différents émetteurs

Messagepar Plumbicon » 16 Oct 2021 10:03

Avec un mesureur de champ.
Installation: sur meme poteau orientable: Televés DAT 75 et Fracarro BLV6F, sur deux descentes.
TNT T2: Toshiba 32UL863G.
Ordinateur: HP Laptop 15s-fq2xxx (Windows 11).
Mesureur de champ: Rover TAB 4 HD Touch.
Avatar de l’utilisateur
Plumbicon
Petit ver
Petit ver

Messages: 15
Inscription: 04 Juin 2011 02:35
Localisation: Cagliari.

Re: CELL ID des différents émetteurs

Messagepar Franck Morin » 16 Oct 2021 21:57

j'ai trouvé la norme ETSI (une des normes) qui en parle, je n'ai pas l'impression qu'avec les outils habituels que j'utilise je peux trouver le Cell Id facilement...

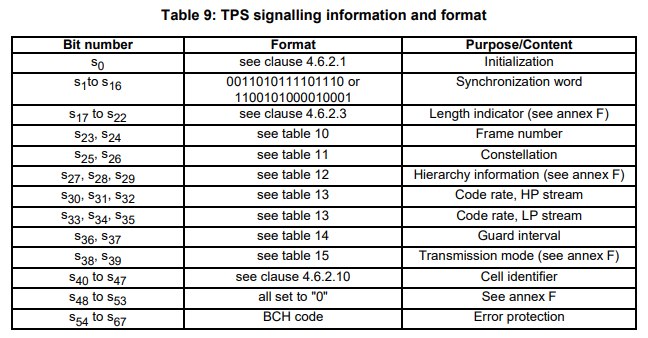

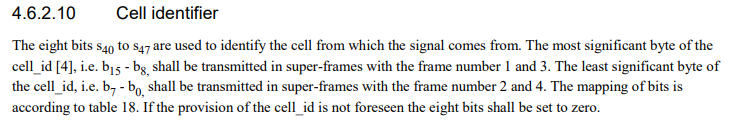

c'est une information qu'on trouve dans les porteuses TPS (Transmission Parameter Signalling), donc pas dans le transport stream habituel qu'on traite sur nos clés USB.

https://www.etsi.org/deliver/etsi_en/300700_300799/300744/01.06.01_60/en_300744v010601p.pdf
https://www.etsi.org/deliver/etsi_en/300400_300499/300468/01.03.01_60/en_300468v010301p.pdf
https://dvb.org/wp-content/uploads/2019/12/a005_dvb-si_impl_guide.pdf



Clés USB Ran T Stick+, RTL-SDR, August T210 - Axil RT0407HD/RT0420T2 - Strong SRT8209 ; Tour Eiffel collective et intérieure + TNT câble SFR.
RNT sur Sony XDR-P1DBPB, C10, Pure Elan Connect et PC avec DABplayer/QIRX -- Sites d'émission DAB+ -- Modérateur des forums de TVNT.net
Avatar de l’utilisateur
Franck Morin
Administrateur
Administrateur

Messages: 17142
Inscription: 24 Juin 2005 10:26
Localisation: 78-Chatou

Re: CELL ID des différents émetteurs

Messagepar XinHong » 24 Jan 2022 19:53

Bonjour,

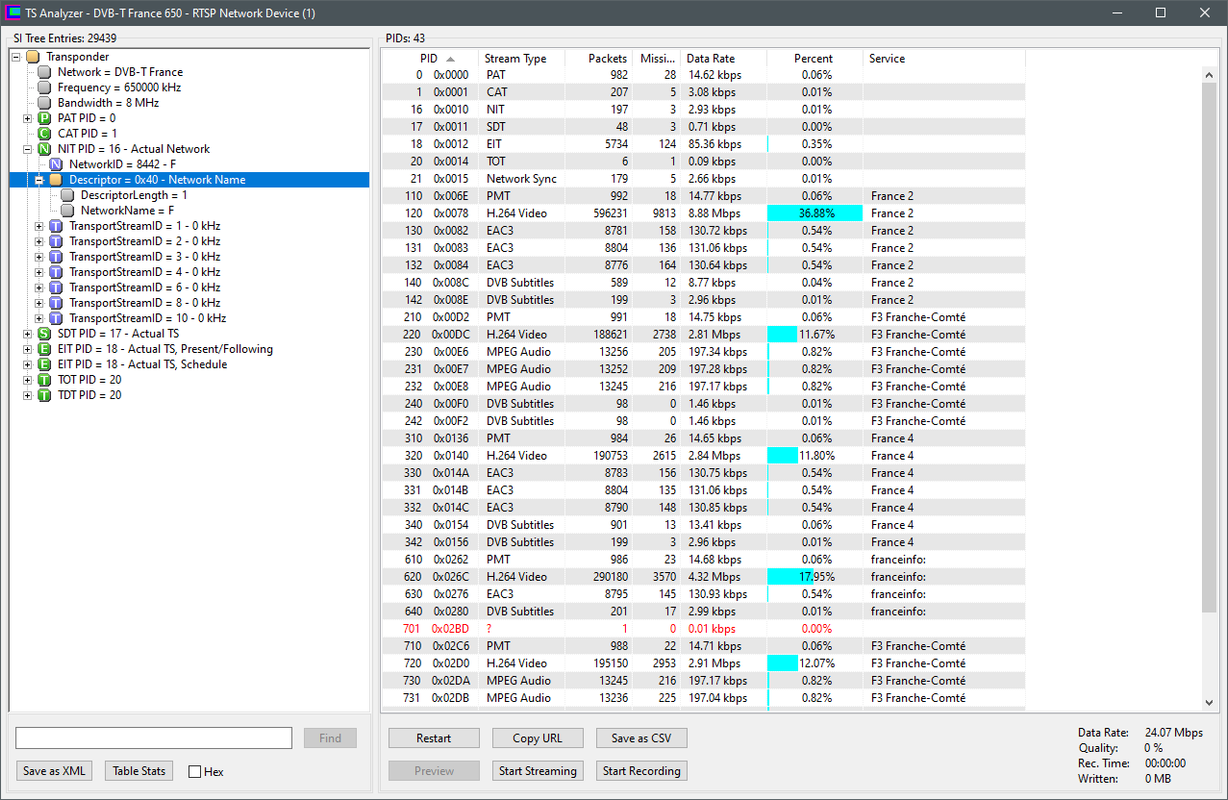

Est-ce que ça ne serait pas ce champ ? Il est le même sur plusieurs fréquences

XinHong

Messages: 2
Inscription: 24 Jan 2022 19:34

Re: CELL ID des différents émetteurs

Messagepar Franck Morin » 26 Jan 2022 01:47

Bonjour,
non, ce n'est assurément pas le Network Id ni le Network Name (F pour France...) et ce serait un numéro.
de quel champs parles-tu exactement ?
Clés USB Ran T Stick+, RTL-SDR, August T210 - Axil RT0407HD/RT0420T2 - Strong SRT8209 ; Tour Eiffel collective et intérieure + TNT câble SFR.
RNT sur Sony XDR-P1DBPB, C10, Pure Elan Connect et PC avec DABplayer/QIRX -- Sites d'émission DAB+ -- Modérateur des forums de TVNT.net
Avatar de l’utilisateur
Franck Morin
Administrateur
Administrateur

Messages: 17142
Inscription: 24 Juin 2005 10:26
Localisation: 78-Chatou

Re: CELL ID des différents émetteurs

Messagepar XinHong » 26 Jan 2022 07:16

Je parlais du champ Network Name qui était à 0x40, mais apparemment ce n'est pas ça
XinHong

Messages: 2
Inscription: 24 Jan 2022 19:34

Re: CELL ID des différents émetteurs

Messagepar Plumbicon » 25 Juin 2022 03:49

Millau - Lévézou: 1451 (0x5AB).
Installation: sur meme poteau orientable: Televés DAT 75 et Fracarro BLV6F, sur deux descentes.
TNT T2: Toshiba 32UL863G.
Ordinateur: HP Laptop 15s-fq2xxx (Windows 11).
Mesureur de champ: Rover TAB 4 HD Touch.
Avatar de l’utilisateur
Plumbicon
Petit ver
Petit ver

Messages: 15
Inscription: 04 Juin 2011 02:35
Localisation: Cagliari.

Re: CELL ID des différents émetteurs

Messagepar EnoSat » 10 Déc 2023 19:00

Franck Morin a écrit:Bonjour,
as-tu un logiciel qui permette de retrouver cette information, par exemple avec une clé USB DVB-T ?
comment as-tu fait pour les identifier ?

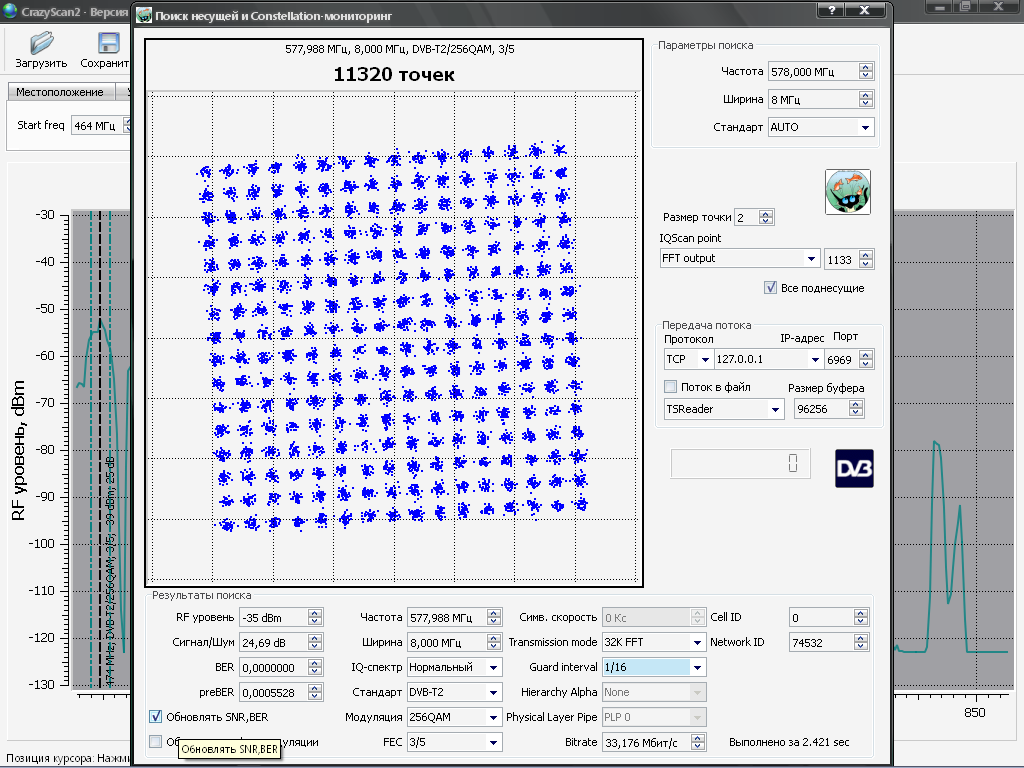

CrazyScan2
https://youtu.be/sQ-RxbSPyv4
Avatar de l’utilisateur
EnoSat
Petit ver
Petit ver

Messages: 19
Inscription: 25 Nov 2010 18:24
Localisation: geo:lat=48.758807525308946 geo:lon=19.160464704036713 geo:alt=1312

Re: CELL ID des différents émetteurs

Messagepar marceljack » 10 Déc 2023 20:29

Dans un réseau SFN, le cell ID doit être le même pour tous les émetteurs de la plaque SFN.
Il doit être injecté au niveau de l'émetteur principal de la plaque.
