[Aide/avis]Choix répartiteur TNT 4 sorties et cablage

[Ptitsnake]

Bonsoir à tous,

Je relance mon sujet, car la réception TV devient catastrophique. Du coup je me suis intéressé d'un peu plus près au câblage des antennes des différentes pièces de la maison (et qui n'est pas des plus réglementaire...). Et contrairement à ce que je pensais la réception ne se fait pas par l'antenne de toit mais via l'arrivée Numéricable/SFR du Rez-de-chaussé.
Après plus expédition archéoTVlogique voici le schéma que j'en ai tiré :

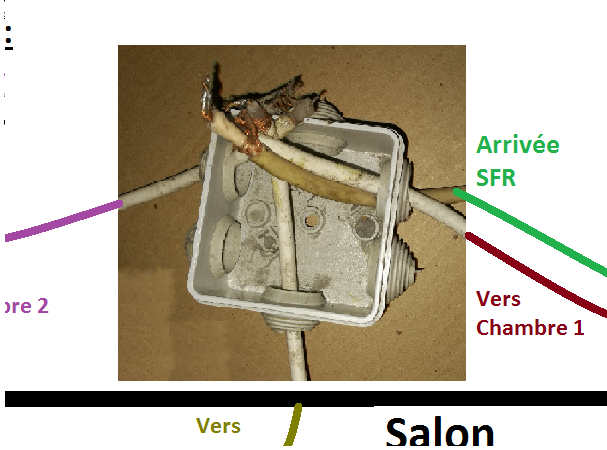

Comme vous pouvez le voir le raccord dans la chambre 2 fait peur à voir et doit expliquer en tout ou partie la dégradation de la réception. A l'époque j'avais investit dans un répartiteur avec amplification de ce type là :


Mais je n'ai jamais osé tout couper et refaire de peur de ne plus rien recevoir.

A noter que durant ma dernière expédition dans l'une des chambres j'ai découvert un amplificateur dans une armoire par contre aucune idée à quoi il est relié car il est alimenté par un câble qui déscend du grenier (auquel je n'ai pas accès) et dont je ne retrouve aucune trace ailleurs :


J'aimerai donc votre avis, a savoir si le répartiteur/amplificateur que j'ai achêté sera suffisant/capable de remplacer le point de commutation de la chambre 2.

Merci d'avance de votre aide,

Ptitsnake.

[bernard7715]

noter que durant ma dernière expédition dans l'une des chambres j'ai découvert un amplificateur dans une armoire par contre aucune idée à quoi il est relié car il est alimenté par un câble qui déscend du grenier (auquel je n'ai pas accès) et dont je ne retrouve aucune trace ailleurs :

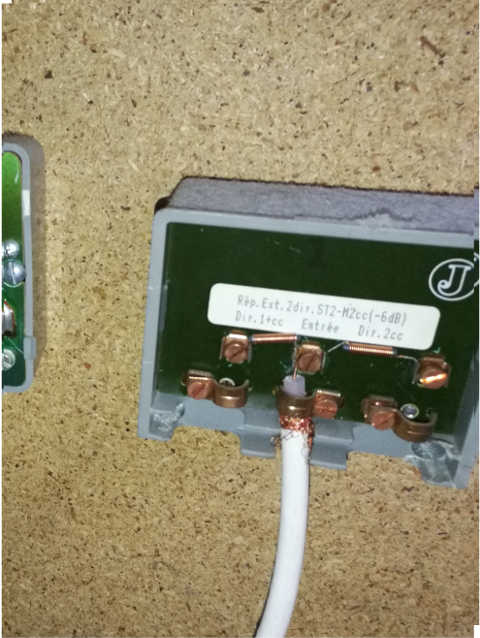

Apparemment cette instalation n'est plus utilisé vue que le répartiteur ( boitier de droite) n'as aucune de ses sorties connectées a un câble coaxial.

Par contre il faut mettre un répartiteur ou ton répartiteur avec amplificateur a la place de cette infâme bricolage.

Et remplace ce Té

Sans titre2.jpg (6.86 Kio) Vu 1365 fois

par un vrais répartiteur.

[Ptitsnake]

Merci pour ta réponse Bernard7715,

Et remplace ce Té par un vrais répartiteur.

Tu aurais un conseil d'achat d'un équipement afin de remplacer ce T ? (sachant que le répartiteur je vais l'utiliser à la place de "l'infâme bricolage" de la chambre 2.

Est-ce que celui-ci pourrais convenir ?
[

Merci d'avance de votre aide.

[bernard7715]

Est-ce que celui-ci pourrais convenir ?

Non , il ne comporte que 2 sorties, car il en faut un a 3 ou 4 sorties.

Tu aurais un conseil d'achat d'un équipement afin de remplacer ce T ?

Tu peux récupérer ce répartiteur pour le mettre a la place du Té.

[Ptitsnake]

oui biensur le modèle que j'ai déjà en ma possession est un modèle 4 sorties.

je pensais en reprendre un du même genre en deux sorties à la place du T.

[bernard7715]

je pensais en reprendre un du même genre en deux sorties à la place du T.

Il est inutile d'amplifié. Car simple répartiteur 2 sorties n’atténue que de 4db le signal et en plus cette 2 éme amplification risque de saturé les récepteurs qui seront connectés sur ces 2 prises.
Une saturation provoque les mêmes symptômes, qu'un niveau signal en limite de réception.

[Ptitsnake]

Merci c'est bien noté je vais donc récupérer le répartiteur que tu m'as dit de récupérer et qui se trouve déjà en place dans l'armoire et qui n'est relié à rien.

[Ptitsnake]

Bonjour à tous,

Je vous fait un petit retour je viens de refaire le câblage de l’immonde raccord TV et la magie !! J'ai de nouveau la télévision dans toutes les pièces.

Je n'ai même pas eu la peine d'utiliser l'amplificateur dans l'armoire pour l'instant (faute de prise électrique disponible pour le brancher à proximité). Je l'utiliserai par la suite si je constate des parasites ou coupures dans ma réception.

Je vous remercie pour votre aide.

Ptitsnake.

[marceljack]

A noter que durant ma dernière expédition dans l'une des chambres j'ai découvert un amplificateur dans une armoire par contre aucune idée à quoi il est relié car il est alimenté par un câble qui déscend du grenier (auquel je n'ai pas accès) et dont je ne retrouve aucune trace ailleurs.

Bonjour,
Tu dois avoir une antenne amplifiée dans le grenier car ce que tu montres à gauche sur la photo est l'alimentation d'un préampli qui doit se trouver près de l'antenne dans les combles. En branchant cette alimentation sur le secteur tu dois pouvoir récupérer les chaînes de la TNT sur la sortie de l'alimentation (là où était branché le répartiteur à 2 directions).
C'est ce qui devait être utilisé avant que la maison soit raccordée au câble.
Voir photo:

[Ptitsnake]

Bonjour,
Tu dois avoir une antenne amplifiée dans le grenier car ce que tu montres à gauche sur la photo est l'alimentation d'un préampli qui doit se trouver près de l'antenne dans les combles. En branchant cette alimentation sur le secteur tu dois pouvoir récupérer les chaînes de la TNT sur la sortie de l'alimentation (là où était branché le répartiteur à 2 directions).
C'est ce qui devait être utilisé avant que la maison soit raccordée au câble.

Merci de ta réponse, penses-tu qu'il est nécessaire d'inclure ce dispositif dans mon câblage d'antenne ?
