Couplage satellite + tv

[Tom54136]

Merci a vous . C est la première photo un male tv classique . Je n aurrai pas d interférence du fait que les 2 gammes de fréquence passe dans cette prise ?

[Anonymous]

Les fréquences SAT ne sont présentes que si un récepteur SAT envoie une alimentation adéquate dans le câble.
C'est pas ton cas donc inutile de te compliquer la vie.

[Tom54136]

Merci pour les réponses. Donc tout devrait bien se passer

[julien74]

Logiquement oui, dans le cas contraire nous te donnerons les conseils adéquats sur ce forum TVNT...

[bernard7715]

Donc tout devrait bien se passer

Oui, sauf si l'installation est équipé d'un préampli et que l'ancien propriétaire par inadvertance soit partie avec l'alimentation du préampli; ce qui arrive parfois.

[Casimodo]

COUPLAGE DECOUPLAGE TER/SAT

Nb :" hertzien" et "TV" ne signifient pas grand chose dans le domaine, la TNT, le DAB+ (RNT= Radio Numerique Terrestre) la FM étant tous hertziens, comme le Wifi, le GPS, la téléphonie mobile etc... (= transmission des ondes dans l'espace sans support matériel, UIT ) Pour info Internet ADSL ou fibre n'est pas hertzien comme les réseaux câbles (ex Numéricable) distribuant la TV... Tout ce que racontent et les médias, certaines institutions et commerces n'est pas parole d'évangile !

Le mention normalisée "TER" (TERrestre) correspond à une entrée VHF-UHF (filtre passe-bas < 700, 800 ou 860 Mhz, selon le modèle récent, ou pas, du coupleur et la mention "SAT" (passe-haut) à l'entrée B.I.S, Bande Intermédiaire Satellite, toujours dans la bande des UHF, mais entre 950 et 2150 Mhz. L'entrée TER est donc réservée à la TV Numérique Terrestre -TNT- en bande IV/V UHF (+ éventuellement aux signaux radio analogiques FM et numériques DAB+ respectivement en VHF II et III via un sous-coupleur). Notons que mi 2019 toute la TNT sera émise dans des fréquences < 694 Mhz au-dessus c'est la LTE 4G >700 Mhz, donc retenir un coupleur aux capacités de filtrage, réjection, suffisante.

Un coupleur TER/SAT, selon le modèle peut, ou pas, laisser remonter une composante électrique en direction de l'antenne terrestre. Si préampli UHF de mât ou de dipôle, le passe-courant (commutateur) doit être laissé ouvert, alimenté à distance par un bloc-alim 5 ou 12 V ou la tension 5V du téléviseur, la voie BIS étant de conception toujours ouverte pour l'alimentation 13/18V de l'antenne satellite (tête lnb) depuis un terminal sat (ex Canal Ready ou Fransat ) ou un téléviseur CI+ à tuner sat intégré (ex Fransat) .

Savoir, que selon le modèle de préamplificateur, il peut.... fonctionner avec la tension délivré par le support satellite, mais un général il demande une tension limitée, standard 12 v (maxi 14 Volts..) Utiliser une autre alimentation à distance, à tension supérieure (ex 24 V), conduit à créer des dysfonctionnements (blocage polarisation) dans le suivi TV satellite...

NB: si préamplification avec alim secteur 24V l'installer en amont du coupleur. Si installation ex nihilo préférez le tirage de 2 câbles coaxiaux indépendants dans une gaine de diamètre adapté.

En ce qui concerne le découplage, un découpleur (ou coupleur inversé) convient, mais en général on installe dans la pièce de vie une prise d'arrivée découplante classique à 2 sorties, l'une F pour le récepteur ou fonction Sat et l'autre IEC pour pour l'offre terrestre, sachant qu'il existe des modèles à 3 sorties, respectivement pour le SAT, la TNT, et la RADIO VHF... Pour les prises murales à 1 fiche châssis, on peut rajouter un système de découplage externe et sur les modèles découplées, sortie "TER", un séparateur VHF/UHF si en plus récepteur radio DAB+ /FM ...

NB: certaines prises murales indiquées "radio" <108 Mhz, peuvent être non-désignées pour le passage de la RNT, DAB+, puisque leur spectre alloué commence à 174 Mhz ...

En conclusion choisir que du matériel adapté au particularisme de votre installation et attention au cours-circuit sur le symètriseur d'une antenne terrestre (ex UHF/TNT) passive... et se rappeler que tout ce qui est proposé par les différentes formes de commerces ne convient pas forcement !!

Antenne SAT + TNT collective privée, maison :
Multi-distributeur "9 entrées/8 sorties" couplage TNT multi-commutation Diseqc 2 Sat ( 2 têtes-lnb 1 parabole diamètre 70 cm possible, 75 cm conseillée) amplification répartition pour 8 prises murales mixtes TER/SAT HotBird et Astra 1:

Vérifier sur la matrice la fréquence UHF de coupure haute en TV terrestre, si en présence de signaux téléphonie mobile LTE 4G bande des 700 Mhz. Une antenne avec filtre LTE 4G peut être demandée, si réception TNT perturbée, une genre trinappe convient souvent, avec ou sans préampli canaux 21 à 48...

(L'anglicisme Multiswitch correspond uniquement à un multi-commutateur Satellite Diseqc = MultiSchalter en allemand )

informations-sur-installation-antennes-maison-neuve-t38744.html

SCHEMA ANTENNE COLLECTIVE TV SAT Astra Hot-Bird, TNT-UHF, DAB+ RNT /FM ( VHF) via multi-distributeur 8 prises

[bernard7715]

COUPLAGE DECOUPLAGE TER/SAT

Nb :" hertzien" et "TV" ne signifient pas grand chose dans le domaine, la TNT, le DAB (RNT) la FM étant tous hertziens,

Ainsi que le satellite

[Casimodo]

Mixage antenne parabole tête lnb Quad avec antenne râteau UHF, néo c21 à 48

Solutions de couplage / découplage SAT (B.I.S) + TNT (TERrestre) et de distribution pour une maison individuelle comportant un nombre limité de prises mixtes TER/SAT, 3 ou 4...

http://img113.xooimage.com/files/e/4/9/ ... 6e7002.jpg

Le répartiteur 4 directions + les coupleurs de bandes + prises engendrent des pertes non-négligeables.. Ce type d'installation peut concurrencer la solution compacte du multi-distributeur à multi-fonction intégré ( multiswich, multischalter ), :

https://imagesia.com/images/2019/12/29/ ... buteur.jpg

Donc comparez avant.. techniquement et financièrement ....

NB : attention,certains commerces persistent à vendre du matériel désormais inadapté en matière de bande passante et de filtrage dans la bande UHF c'est le cas pour les antennes TNT, les accessoires passifs ou actifs à ancien filtrage obsolète (non réjection de la bande > 700 Mhz LTE 4G )

[Mario78]

Mixage antenne parabole tête lnb Quad avec antenne râteau UHF, néo c21 à 48

Solutions de couplage / découplage SAT (B.I.S) + TNT (TERrestre) et de distribution pour une maison individuelle comportant un nombre limité de prises mixtes TER/SAT, 3 ou 4...

http://img113.xooimage.com/files/e/4/9/ ... 6e7002.jpg

Le répartiteur 4 directions + les coupleurs de bandes + prises engendrent des pertes non-négligeables

C'est normal quand on fait une usine à gaz !!!

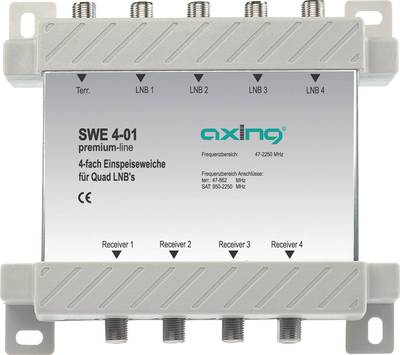

il existe des coupleurs quad chez toutes les marques :

https://www.conrad.fr/p/axing-swe-4-01- ... mhz-940944



(image ajoutée par la modération)

[Casimodo]

Merci, c'est l'exemple même de la matrice de traitement à caractéristiques terrestres dépassées et cela depuis de longues années.. puisque ce modèle (coupure à 862 Mhz) laisse passer la LTE 4G en bandes des 700 et 800 Mhz... mais bon pour moins de 25 €, ça vaut peut être le coup..... et si problème de brouillage, il existe des antennes TNT UHF déjà filtrées ou des préamplis anti-LTE >700 Mhz ainsi que des filtres additifs ...

Les accessoires de multi-distribution faisant partie de la série normalisée dite "5-4" sont mono-satellite...

NB : les coûts liés à la protection de la réception de la TNT sont à la charge des opérateurs de la téléphonie cellulaire...
