Messagepar Franck Morin » 16 Mai 2023 22:39

Bonjour,

de passage à Tunis en début de semaine, j'ai pu capter le multiplex national sur 2 blocs, les 10D et 12C.
il semble qu'il soit aussi émis sur 2 autres blocs dans le pays, 12A et 12D, mais non reçus là où j'étais.
nulle part je n'ai pu trouver où se situaient les émetteurs, à part sur fmlist.org.

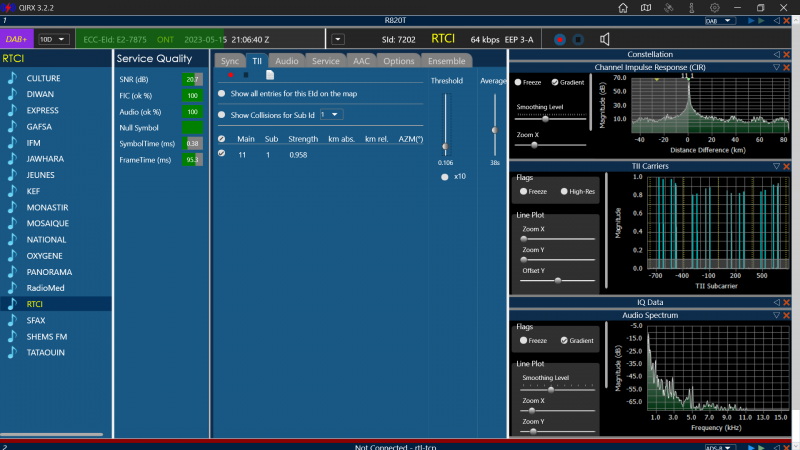

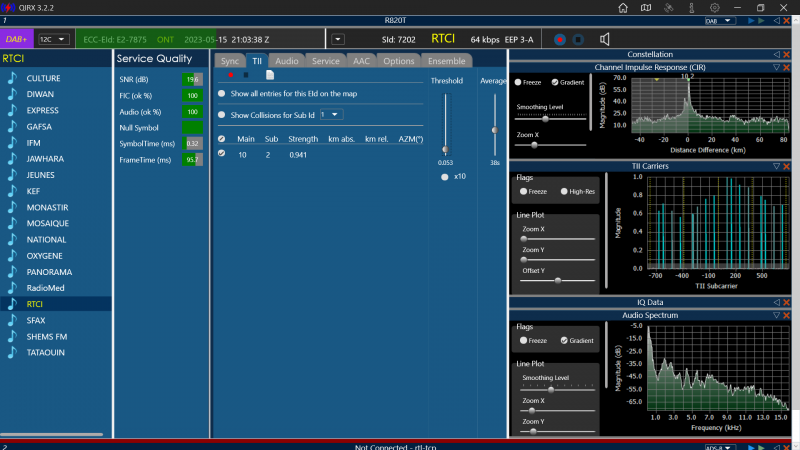

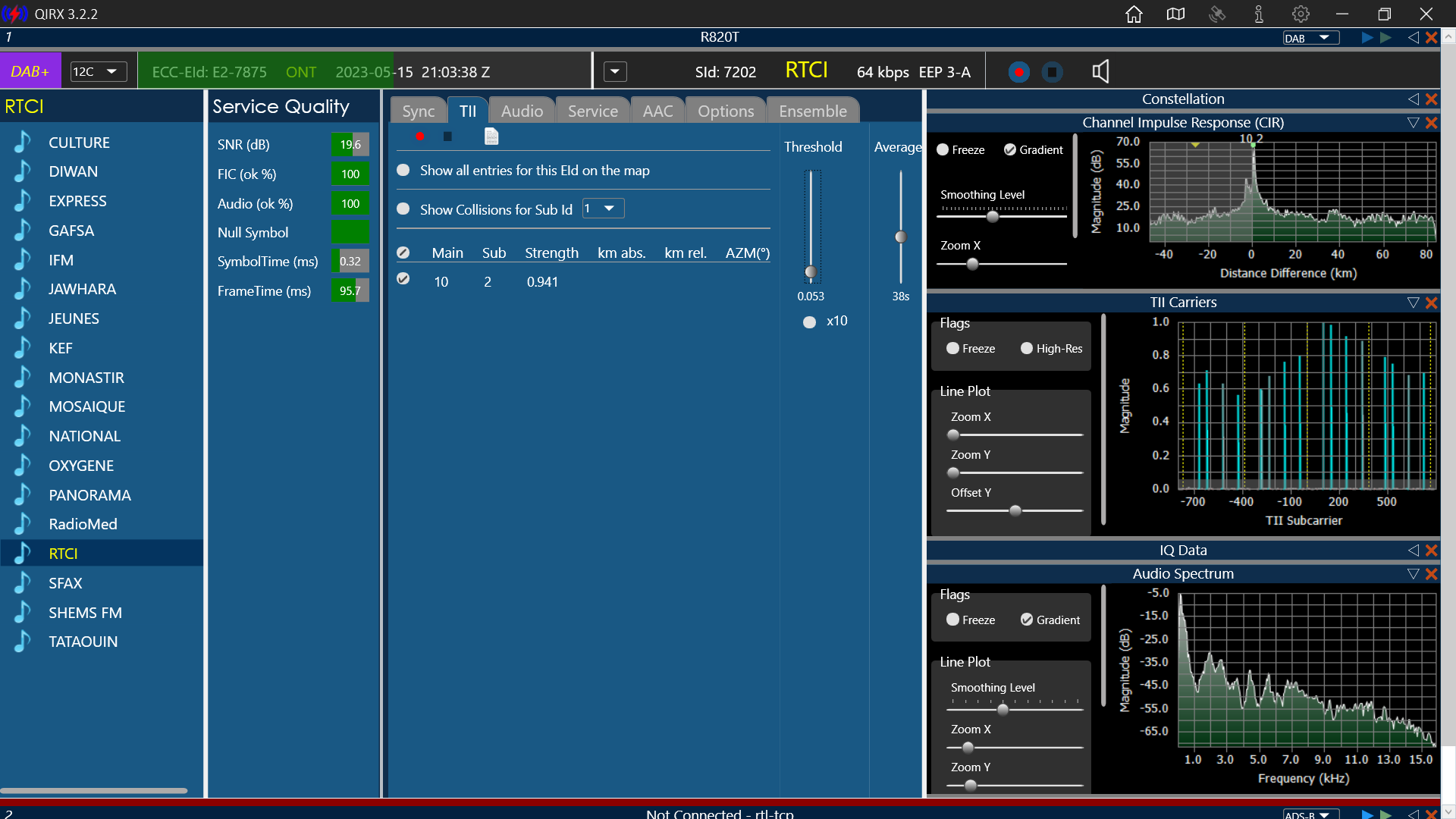

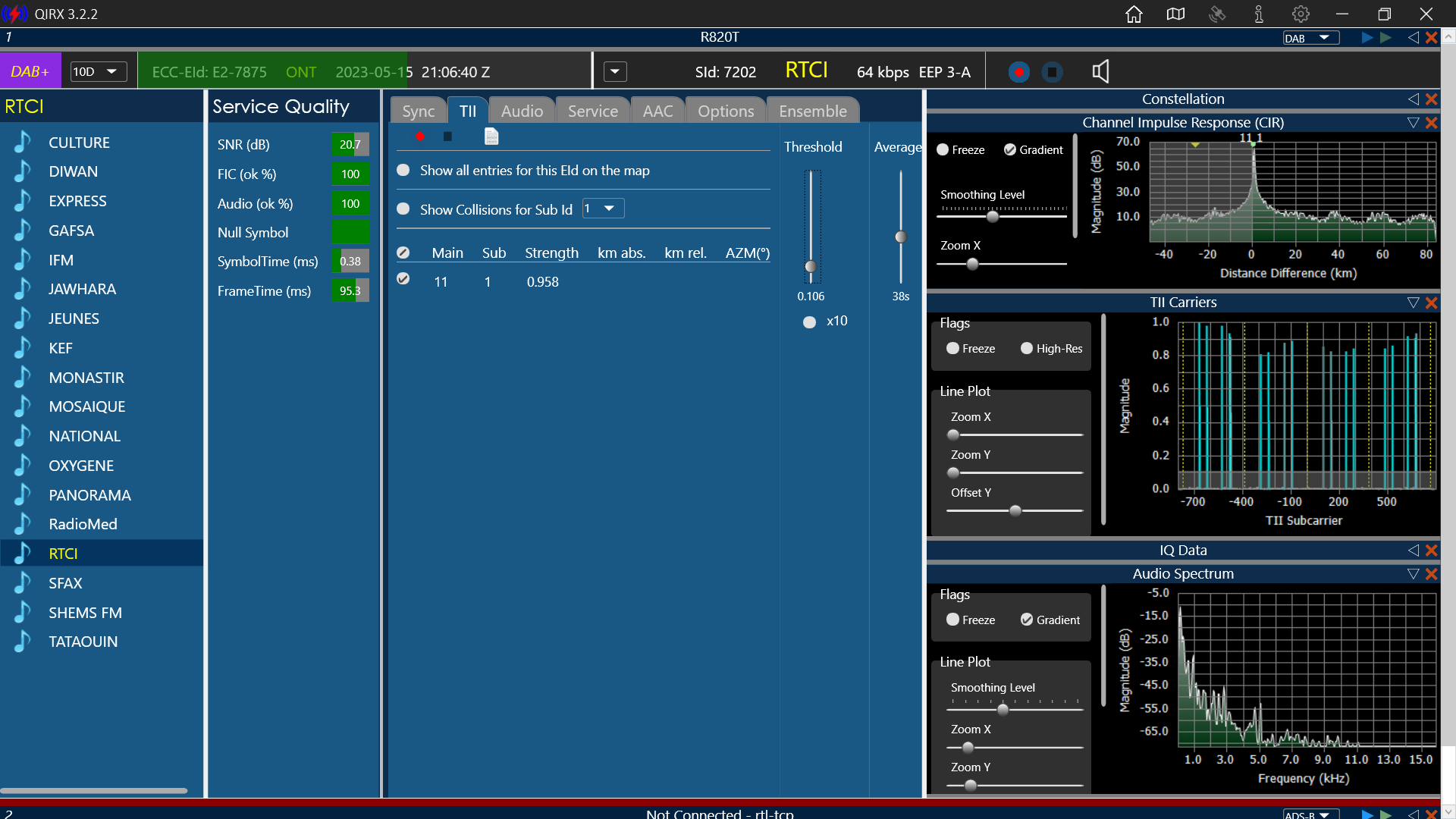

à voir les diagrammes CIR (channel impulse response) de QIRX, il n'y aurait qu'un seul émetteur par bloc et donc pas de SFN.
Confirmé par fmlist.org.

ce sont les mêmes radios et slideshows présents sur les deux fréquences.
le multiplex a le même EID : 0x7875 et le même nom de multiplex : ONT.
le 12C a le TII 12-2
le 10D a le TII 11-1
l'extended country code est E2, conforme à ce qu'on trouve dans ce post

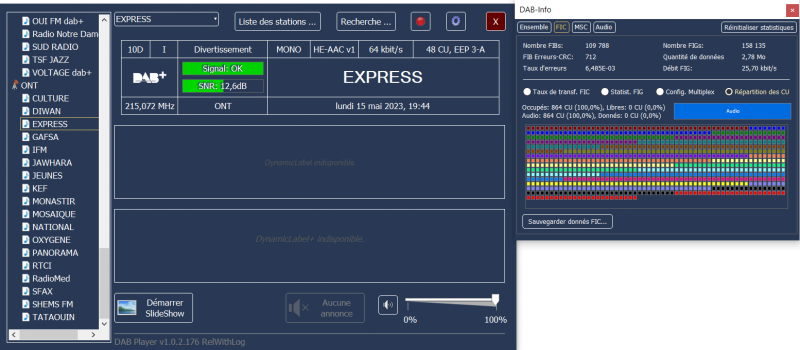

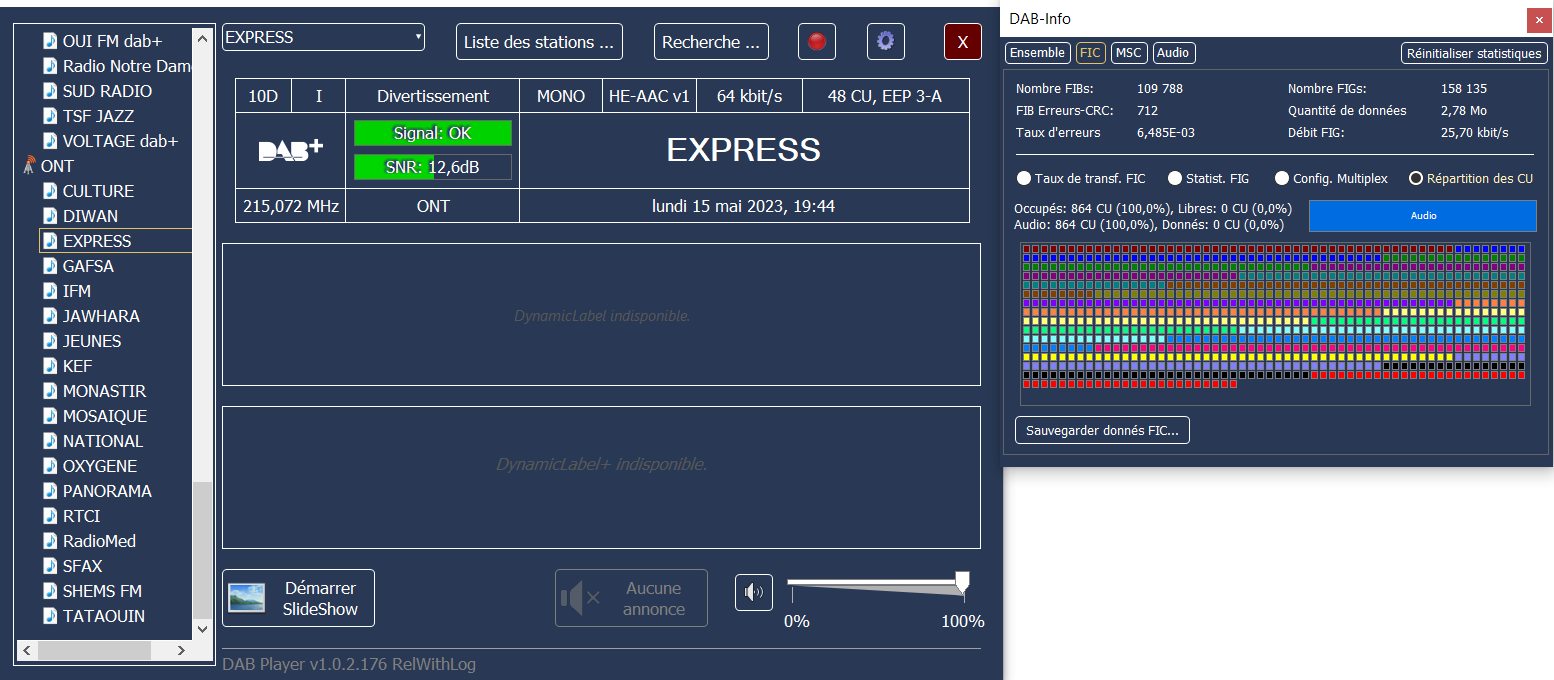

18 services sont émis dans ce multiplex, tous sur 48 CU, occupant 64kbps brut chacun (en France c'est 88 kbps brut).
48 x 18 = 864, le compte y est !
En France on a 13 x 66 = 858, il en manque 6 inutilisés donc perte de rendement et de qualité de diffusion audio.
aucun service n'a de donnée DSL (data texte)

certains services n'ont pas de slideshow, d'autres en ont 2 qui tournent en boucle (dont un commun à presque toutes les radios ayant les slideshows).
Un service n'a qu'un seul slide show permanent revenant en boucle.
les radios sont toutes diffusées en mono.
le taux de protection d'erreur est EEP 3-A (FEC: 1/2), comme en France.

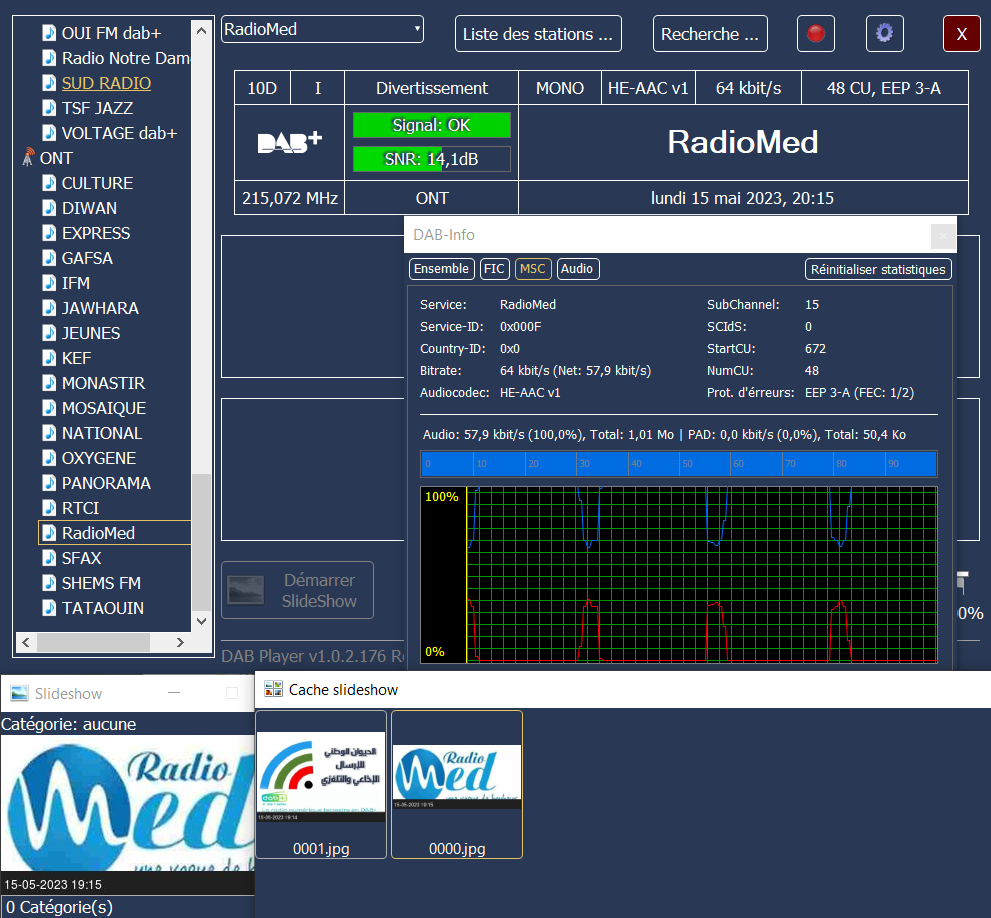

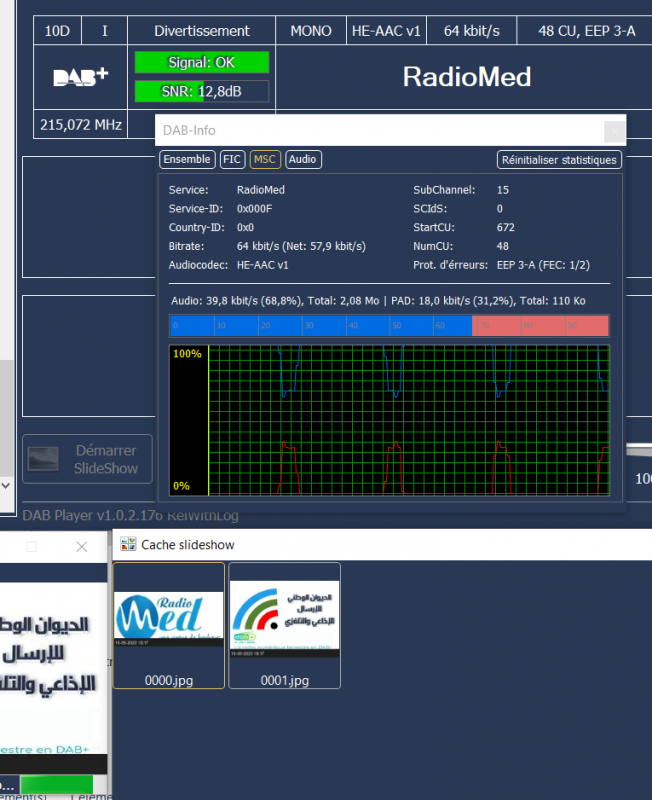

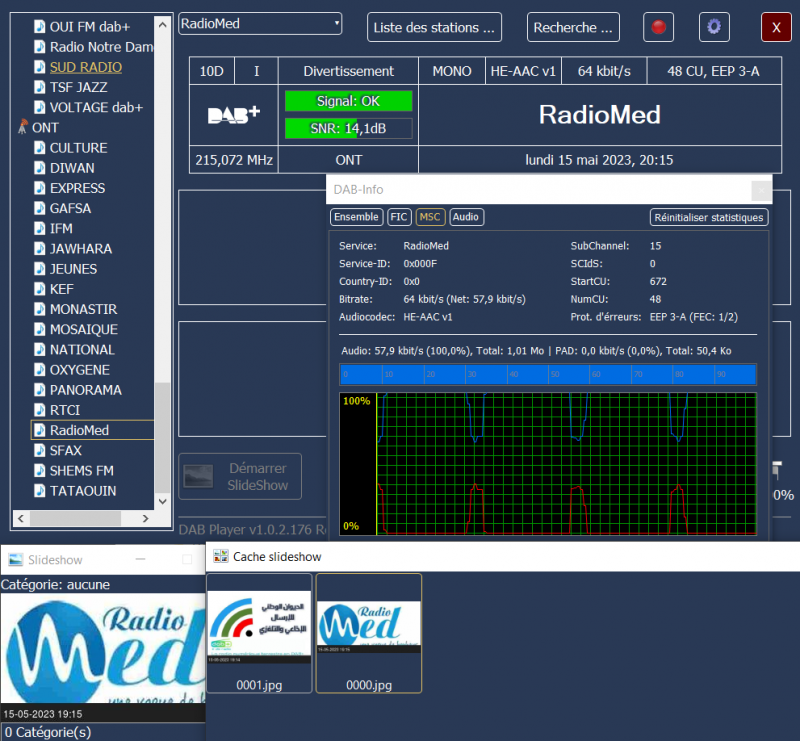

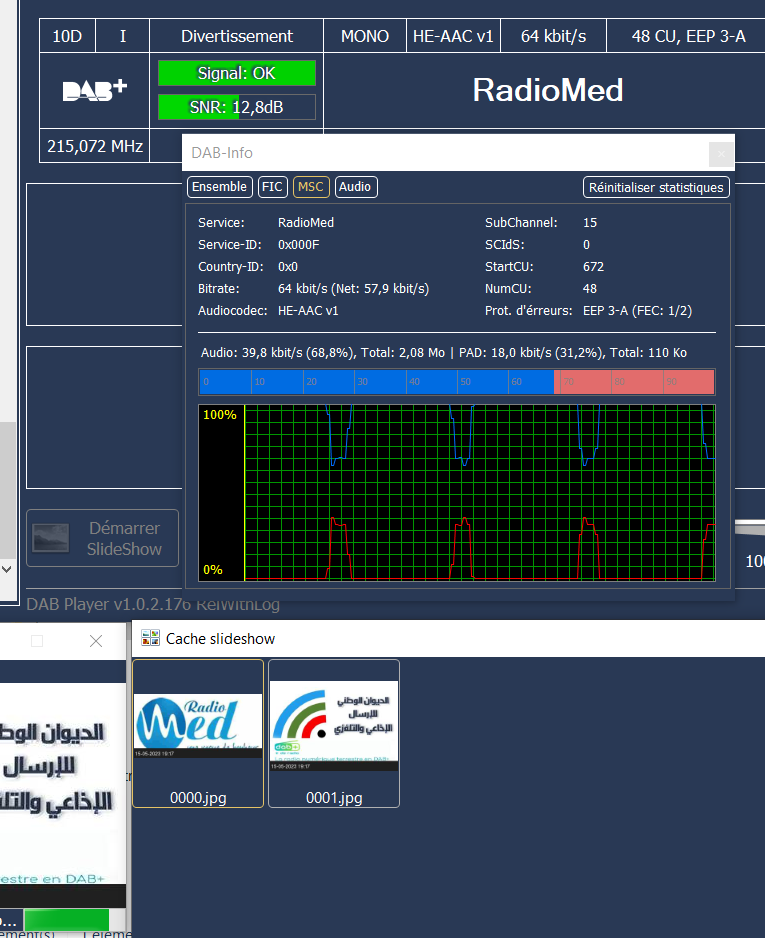

A noter que sur le service RadioMed, lorsque le slideshow est diffusé, on a une énorme réduction du débit audio qui passe de 57,9 kbps net à 39,8 kbps net. C'est assez impressionnant la diminution du débit lié au slideshow !!! C'est sur une période assez courte mais c'est d'autant plus génant et revient souvent (je n'ai pas vérifié si ça s'entendait à l'écoute)

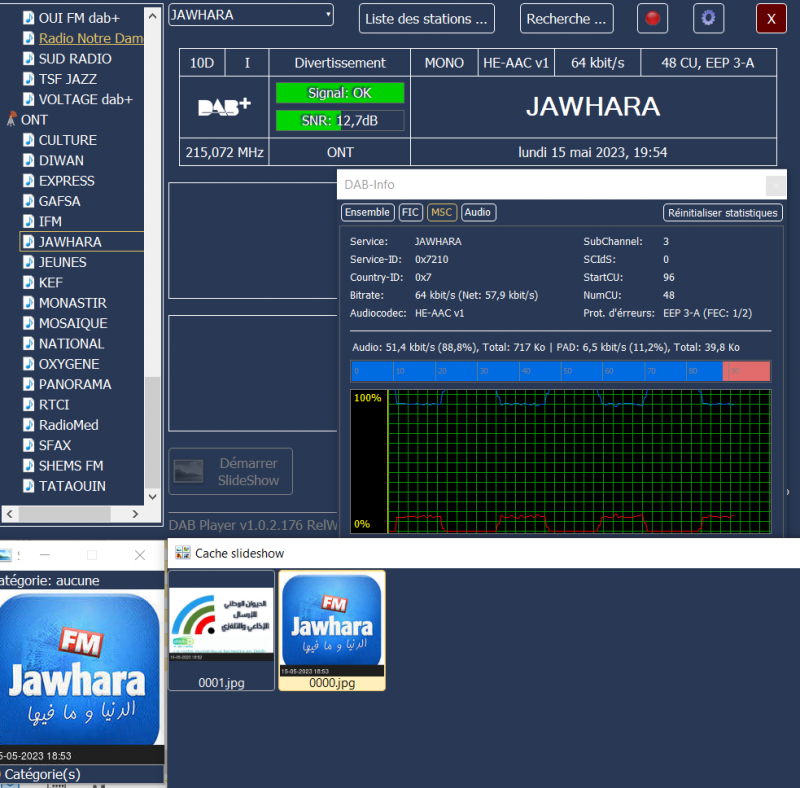

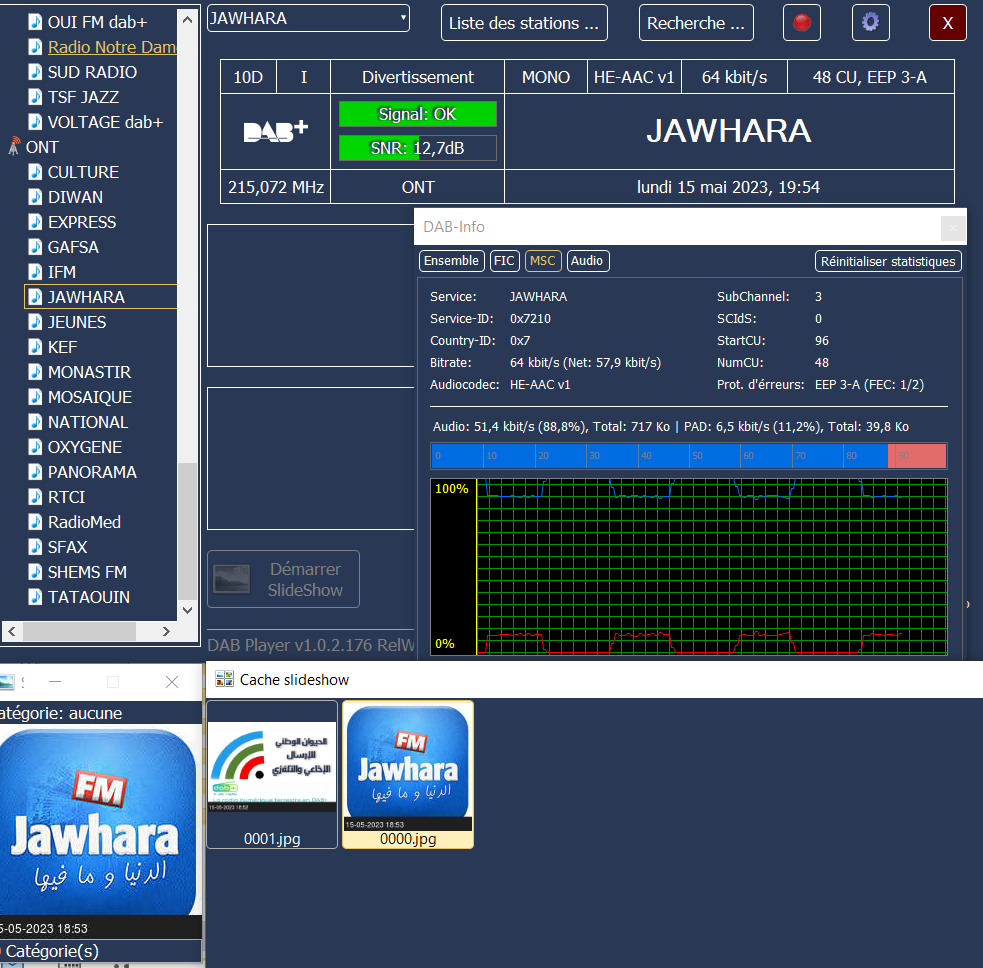

sur les autres services diffusant des slideshows, la réduction du débit est plus faible. On passe de 57,9kbps net à 51,4 kbps net, mais la diminution de débit n'est pas optimisée, elle pourrait être moindre si le slide show était diffusé en permanence.
pour les services sans slideshow, on reste tout le temps à 57,9 kbps net.


j'ai récupéré un enregistrement FIC et je l'ai chargé sur ce site, rien de spécial, pas d'info FIG 0/6, 0/21 ou 0/24.

quelques infos intéressantes complémentaires:
- je n'ai pas pu écouter l'audio du service DIWAN avec DABplayer, j'avais un crash toutes les secondes environ (mais ne faisant pas planter DABplayer)
- les services ID vont de 0x7201 à 0x7213 (sans le 0x7203), mais après, on a 0xB, 0xC, 0xD, 0x10, 0x11 et 0x12. Bizarre. ca ne respecte pas le standard EBU car ils devraient tous être de la forme 0x7xxx comme décrit dans ce même post.
Code: Tout sélectionner
Ensemble Name;Ensemble ID;Channel;Frequency;Service Name;Service ID;Service Language;Service Country;PTY;Short Label;ECC;Component Label;Component Language;Type;Sub channel ID;Codec;Bitrate;CU;Protection level;User application
ONT;7875;12C;227360;IFM;B;none;Inconnu;Varied;IFM;E20;none;none;Audio Stream DAB+;B;AAC+;64;48;EEP 3-A;MOT Slideshow
ONT;7875;12C;227360;EXPRESS;C;none;Inconnu;Varied;EXPRESS;E20;none;none;Audio Stream DAB+;C;AAC+;64;48;EEP 3-A;MOT Slideshow
ONT;7875;12C;227360;RadioMed;F;none;Inconnu;Varied;RadioMed;E20;none;none;Audio Stream DAB+;F;AAC+;64;48;EEP 3-A;MOT Slideshow
ONT;7875;12C;227360;MONASTIR;10;none;Inconnu;Varied;MONASTIR;E20;none;none;Audio Stream DAB+;10;AAC+;64;48;EEP 3-A;MOT Slideshow
ONT;7875;12C;227360;SHEMS FM;11;none;Inconnu;Varied;SHEMS FM;E20;none;none;Audio Stream DAB+;11;AAC+;64;48;EEP 3-A;MOT Slideshow
ONT;7875;12C;227360;DIWAN;12;none;Inconnu;Varied;DIWAN;E20;none;none;Audio Stream DAB+;12;AAC+;64;48;EEP 3-A;MOT Slideshow
ONT;7875;12C;227360;JEUNES;7201;none;Tunisia;Varied;JEUNES;E27;none;none;Audio Stream DAB+;5;AAC+;64;48;EEP 3-A;MOT Slideshow
ONT;7875;12C;227360;RTCI;7202;none;Tunisia;Varied;RTCI;E27;none;none;Audio Stream DAB+;4;AAC+;64;48;EEP 3-A;MOT Slideshow
ONT;7875;12C;227360;SFAX;7204;none;Tunisia;Varied;SFAX;E27;none;none;Audio Stream DAB+;7;AAC+;64;48;EEP 3-A;MOT Slideshow
ONT;7875;12C;227360;TATAOUIN;7205;none;Tunisia;Varied;TATAOUIN;E27;none;none;Audio Stream DAB+;A;AAC+;64;48;EEP 3-A;MOT Slideshow
ONT;7875;12C;227360;GAFSA;7206;none;Tunisia;Varied;GAFSA;E27;none;none;Audio Stream DAB+;8;AAC+;64;48;EEP 3-A;MOT Slideshow
ONT;7875;12C;227360;NATIONAL;7207;none;Tunisia;Varied;NATIONAL;E27;none;none;Audio Stream DAB+;E;AAC+;64;48;EEP 3-A;MOT Slideshow
ONT;7875;12C;227360;KEF;7208;none;Tunisia;Varied;KEF;E27;none;none;Audio Stream DAB+;9;AAC+;64;48;EEP 3-A;MOT Slideshow
ONT;7875;12C;227360;MOSAIQUE;7209;none;Tunisia;Varied;MOSAIQUE;E27;none;none;Audio Stream DAB+;1;AAC+;64;48;EEP 3-A;MOT Slideshow
ONT;7875;12C;227360;JAWHARA;7210;none;Tunisia;Varied;JAWHARA;E27;none;none;Audio Stream DAB+;3;AAC+;64;48;EEP 3-A;MOT Slideshow
ONT;7875;12C;227360;PANORAMA;7211;none;Tunisia;Varied;PANORAMA;E27;none;none;Audio Stream DAB+;D;AAC+;64;48;EEP 3-A;MOT Slideshow
ONT;7875;12C;227360;CULTURE;7212;none;Tunisia;Varied;CULTURE;E27;none;none;Audio Stream DAB+;6;AAC+;64;48;EEP 3-A;MOT Slideshow
ONT;7875;12C;227360;OXYGENE;7213;none;Tunisia;none;OXYGENE;E27;none;none;Audio Stream DAB+;2;AAC+;64;48;EEP 3-A;MOT Slideshow

Code: Tout sélectionner
Ensemble 0x7875, Label: 'ONT', ShortLabel: 'ONT', LTO: +60 min, ECC: 0xE2, AlarmFlag: 0, NumServices: 18
    Audio-Service 0xB, Label: 'IFM', ShortLabel: 'IFM', PTY: Varied (static), AnnouncementSupport: No, NumComponents: 1 (Audio: 1, Data: 0)
        AudioComponent, SCIdS: 0, Label: '', ShortLabel: '', ASCTy: 0x3F (AAC), SubChId: 11, StartCU: 480, NumCU: 48, ErrorProt: EEP 3-A (FEC: 1/2), Datarate: 64 kbit/s, NumUserApps: 1
            User App 1 / 1, Label: '', ShortLabel: '', DSCTy: 0x3C (MOT), X-PAD type: 12, UaType: 0x2 (Slideshow), DataLen: 2 [0C3C]
    Audio-Service 0xC, Label: 'EXPRESS', ShortLabel: 'EXPRESS', PTY: Varied (static), AnnouncementSupport: No, NumComponents: 1 (Audio: 1, Data: 0)
        AudioComponent, SCIdS: 0, Label: '', ShortLabel: '', ASCTy: 0x3F (AAC), SubChId: 12, StartCU: 528, NumCU: 48, ErrorProt: EEP 3-A (FEC: 1/2), Datarate: 64 kbit/s, NumUserApps: 1
            User App 1 / 1, Label: '', ShortLabel: '', DSCTy: 0x3C (MOT), X-PAD type: 12, UaType: 0x2 (Slideshow), DataLen: 2 [0C3C]
    Audio-Service 0xF, Label: 'RadioMed', ShortLabel: 'RadioMed', PTY: Varied (static), AnnouncementSupport: No, NumComponents: 1 (Audio: 1, Data: 0)
        AudioComponent, SCIdS: 0, Label: '', ShortLabel: '', ASCTy: 0x3F (AAC), SubChId: 15, StartCU: 672, NumCU: 48, ErrorProt: EEP 3-A (FEC: 1/2), Datarate: 64 kbit/s, NumUserApps: 1
            User App 1 / 1, Label: '', ShortLabel: '', DSCTy: 0x3C (MOT), X-PAD type: 12, UaType: 0x2 (Slideshow), DataLen: 2 [0C3C]
    Audio-Service 0x10, Label: 'MONASTIR', ShortLabel: 'MONASTIR', PTY: Varied (static), AnnouncementSupport: No, NumComponents: 1 (Audio: 1, Data: 0)
        AudioComponent, SCIdS: 0, Label: '', ShortLabel: '', ASCTy: 0x3F (AAC), SubChId: 16, StartCU: 720, NumCU: 48, ErrorProt: EEP 3-A (FEC: 1/2), Datarate: 64 kbit/s, NumUserApps: 1
            User App 1 / 1, Label: '', ShortLabel: '', DSCTy: 0x3C (MOT), X-PAD type: 12, UaType: 0x2 (Slideshow), DataLen: 2 [0C3C]
    Audio-Service 0x11, Label: 'SHEMS FM', ShortLabel: 'SHEMS FM', PTY: Varied (static), AnnouncementSupport: No, NumComponents: 1 (Audio: 1, Data: 0)
        AudioComponent, SCIdS: 0, Label: '', ShortLabel: '', ASCTy: 0x3F (AAC), SubChId: 17, StartCU: 768, NumCU: 48, ErrorProt: EEP 3-A (FEC: 1/2), Datarate: 64 kbit/s, NumUserApps: 1
            User App 1 / 1, Label: '', ShortLabel: '', DSCTy: 0x3C (MOT), X-PAD type: 12, UaType: 0x2 (Slideshow), DataLen: 2 [0C3C]
    Audio-Service 0x12, Label: 'DIWAN', ShortLabel: 'DIWAN', PTY: Varied (static), AnnouncementSupport: No, NumComponents: 1 (Audio: 1, Data: 0)
        AudioComponent, SCIdS: 0, Label: '', ShortLabel: '', ASCTy: 0x3F (AAC), SubChId: 18, StartCU: 816, NumCU: 48, ErrorProt: EEP 3-A (FEC: 1/2), Datarate: 64 kbit/s, NumUserApps: 1
            User App 1 / 1, Label: '', ShortLabel: '', DSCTy: 0x3C (MOT), X-PAD type: 12, UaType: 0x2 (Slideshow), DataLen: 2 [0C3C]
    Audio-Service 0x7201, Label: 'JEUNES', ShortLabel: 'JEUNES', PTY: Varied (static), AnnouncementSupport: No, NumComponents: 1 (Audio: 1, Data: 0)
        AudioComponent, SCIdS: 0, Label: '', ShortLabel: '', ASCTy: 0x3F (AAC), SubChId: 5, StartCU: 192, NumCU: 48, ErrorProt: EEP 3-A (FEC: 1/2), Datarate: 64 kbit/s, NumUserApps: 1
            User App 1 / 1, Label: '', ShortLabel: '', DSCTy: 0x3C (MOT), X-PAD type: 12, UaType: 0x2 (Slideshow), DataLen: 2 [0C3C]
    Audio-Service 0x7202, Label: 'RTCI', ShortLabel: 'RTCI', PTY: Varied (static), AnnouncementSupport: No, NumComponents: 1 (Audio: 1, Data: 0)
        AudioComponent, SCIdS: 0, Label: '', ShortLabel: '', ASCTy: 0x3F (AAC), SubChId: 4, StartCU: 144, NumCU: 48, ErrorProt: EEP 3-A (FEC: 1/2), Datarate: 64 kbit/s, NumUserApps: 1
            User App 1 / 1, Label: '', ShortLabel: '', DSCTy: 0x3C (MOT), X-PAD type: 12, UaType: 0x2 (Slideshow), DataLen: 2 [0C3C]
    Audio-Service 0x7204, Label: 'SFAX', ShortLabel: 'SFAX', PTY: Varied (static), AnnouncementSupport: No, NumComponents: 1 (Audio: 1, Data: 0)
        AudioComponent, SCIdS: 0, Label: '', ShortLabel: '', ASCTy: 0x3F (AAC), SubChId: 7, StartCU: 288, NumCU: 48, ErrorProt: EEP 3-A (FEC: 1/2), Datarate: 64 kbit/s, NumUserApps: 1
            User App 1 / 1, Label: '', ShortLabel: '', DSCTy: 0x3C (MOT), X-PAD type: 12, UaType: 0x2 (Slideshow), DataLen: 2 [0C3C]
    Audio-Service 0x7205, Label: 'TATAOUIN', ShortLabel: 'TATAOUIN', PTY: Varied (static), AnnouncementSupport: No, NumComponents: 1 (Audio: 1, Data: 0)
        AudioComponent, SCIdS: 0, Label: '', ShortLabel: '', ASCTy: 0x3F (AAC), SubChId: 10, StartCU: 432, NumCU: 48, ErrorProt: EEP 3-A (FEC: 1/2), Datarate: 64 kbit/s, NumUserApps: 1
            User App 1 / 1, Label: '', ShortLabel: '', DSCTy: 0x3C (MOT), X-PAD type: 12, UaType: 0x2 (Slideshow), DataLen: 2 [0C3C]
    Audio-Service 0x7206, Label: 'GAFSA', ShortLabel: 'GAFSA', PTY: Varied (static), AnnouncementSupport: No, NumComponents: 1 (Audio: 1, Data: 0)
        AudioComponent, SCIdS: 0, Label: '', ShortLabel: '', ASCTy: 0x3F (AAC), SubChId: 8, StartCU: 336, NumCU: 48, ErrorProt: EEP 3-A (FEC: 1/2), Datarate: 64 kbit/s, NumUserApps: 1
            User App 1 / 1, Label: '', ShortLabel: '', DSCTy: 0x3C (MOT), X-PAD type: 12, UaType: 0x2 (Slideshow), DataLen: 2 [0C3C]
    Audio-Service 0x7207, Label: 'NATIONAL', ShortLabel: 'NATIONAL', PTY: Varied (static), AnnouncementSupport: No, NumComponents: 1 (Audio: 1, Data: 0)
        AudioComponent, SCIdS: 0, Label: '', ShortLabel: '', ASCTy: 0x3F (AAC), SubChId: 14, StartCU: 624, NumCU: 48, ErrorProt: EEP 3-A (FEC: 1/2), Datarate: 64 kbit/s, NumUserApps: 1
            User App 1 / 1, Label: '', ShortLabel: '', DSCTy: 0x3C (MOT), X-PAD type: 12, UaType: 0x2 (Slideshow), DataLen: 2 [0C3C]
    Audio-Service 0x7208, Label: 'KEF', ShortLabel: 'KEF', PTY: Varied (static), AnnouncementSupport: No, NumComponents: 1 (Audio: 1, Data: 0)
        AudioComponent, SCIdS: 0, Label: '', ShortLabel: '', ASCTy: 0x3F (AAC), SubChId: 9, StartCU: 384, NumCU: 48, ErrorProt: EEP 3-A (FEC: 1/2), Datarate: 64 kbit/s, NumUserApps: 1
            User App 1 / 1, Label: '', ShortLabel: '', DSCTy: 0x3C (MOT), X-PAD type: 12, UaType: 0x2 (Slideshow), DataLen: 2 [0C3C]
    Audio-Service 0x7209, Label: 'MOSAIQUE', ShortLabel: 'MOSAIQUE', PTY: Varied (static), AnnouncementSupport: No, NumComponents: 1 (Audio: 1, Data: 0)
        AudioComponent, SCIdS: 0, Label: '', ShortLabel: '', ASCTy: 0x3F (AAC), SubChId: 1, StartCU: 0, NumCU: 48, ErrorProt: EEP 3-A (FEC: 1/2), Datarate: 64 kbit/s, NumUserApps: 1
            User App 1 / 1, Label: '', ShortLabel: '', DSCTy: 0x3C (MOT), X-PAD type: 12, UaType: 0x2 (Slideshow), DataLen: 2 [0C3C]
    Audio-Service 0x7210, Label: 'JAWHARA', ShortLabel: 'JAWHARA', PTY: Varied (static), AnnouncementSupport: No, NumComponents: 1 (Audio: 1, Data: 0)
        AudioComponent, SCIdS: 0, Label: '', ShortLabel: '', ASCTy: 0x3F (AAC), SubChId: 3, StartCU: 96, NumCU: 48, ErrorProt: EEP 3-A (FEC: 1/2), Datarate: 64 kbit/s, NumUserApps: 1
            User App 1 / 1, Label: '', ShortLabel: '', DSCTy: 0x3C (MOT), X-PAD type: 12, UaType: 0x2 (Slideshow), DataLen: 2 [0C3C]
    Audio-Service 0x7211, Label: 'PANORAMA', ShortLabel: 'PANORAMA', PTY: Varied (static), AnnouncementSupport: No, NumComponents: 1 (Audio: 1, Data: 0)
        AudioComponent, SCIdS: 0, Label: '', ShortLabel: '', ASCTy: 0x3F (AAC), SubChId: 13, StartCU: 576, NumCU: 48, ErrorProt: EEP 3-A (FEC: 1/2), Datarate: 64 kbit/s, NumUserApps: 1
            User App 1 / 1, Label: '', ShortLabel: '', DSCTy: 0x3C (MOT), X-PAD type: 12, UaType: 0x2 (Slideshow), DataLen: 2 [0C3C]
    Audio-Service 0x7212, Label: 'CULTURE', ShortLabel: 'CULTURE', PTY: Varied (static), AnnouncementSupport: No, NumComponents: 1 (Audio: 1, Data: 0)
        AudioComponent, SCIdS: 0, Label: '', ShortLabel: '', ASCTy: 0x3F (AAC), SubChId: 6, StartCU: 240, NumCU: 48, ErrorProt: EEP 3-A (FEC: 1/2), Datarate: 64 kbit/s, NumUserApps: 1
            User App 1 / 1, Label: '', ShortLabel: '', DSCTy: 0x3C (MOT), X-PAD type: 12, UaType: 0x2 (Slideshow), DataLen: 2 [0C3C]
    Audio-Service 0x7213, Label: 'OXYGENE', ShortLabel: 'OXYGENE', PTY: -, AnnouncementSupport: No, NumComponents: 1 (Audio: 1, Data: 0)
        AudioComponent, SCIdS: 0, Label: '', ShortLabel: '', ASCTy: 0x3F (AAC), SubChId: 2, StartCU: 48, NumCU: 48, ErrorProt: EEP 3-A (FEC: 1/2), Datarate: 64 kbit/s, NumUserApps: 1
            User App 1 / 1, Label: '', ShortLabel: '', DSCTy: 0x3C (MOT), X-PAD type: 12, UaType: 0x2 (Slideshow), DataLen: 2 [0C3C]


j'ai enregistré un fichier Raw (bande de base d'une minute environ) avec DABplayer, pour ceux que ça intéresse (il peut être rejoué avec QIRX ou QT-DAB). J'ai aussi gardé des fichiers .fic en souvenir. :mrgreen:
Clés USB Ran T Stick+, RTL-SDR, August T210 - Axil RT0407HD/RT0420T2 - Strong SRT8209 ; Tour Eiffel collective et intérieure + TNT câble SFR.
RNT sur Sony XDR-P1DBPB, C10, Pure Elan Connect et PC avec DABplayer/QIRX -- Sites d'émission DAB+ -- Modérateur des forums de TVNT.net
Avatar de l’utilisateur
Franck Morin
Administrateur
Administrateur

Messages: 17220
Inscription: 24 Juin 2005 11:26
Localisation: 78-Chatou

Re: [Topic Unique] La RNT en Tunisie

Messagepar Franck Morin » 16 Mai 2023 22:57

des éléments complémentaires :
on trouve la liste des services du multiplex national sous ce lien:
https://www.fmlist.org/sendertabelle/dab-ww_more.php?inputLand=TUN&inputEn=7875

les bouquets via fmscan.org (si ça marche)
https://fmscan.org/net3.php?r=d&m=s&itu=TUN
https://fmscan.org/net.php?r=d&m=s&bouq=0&itu=TUN&pxf=JAWHARA
https://fmscan.org/net.php?m=m&pxf=JAWHARA

les slideshows relevés cette semaine:
Tataouin
Image Image

Shems_FM
Image Image

SFAX
Image Image

RadioMed
Image Image

Panorama

Oxygene
Image Image

National
Image Image

Jeunes
Image Image

Jawhara
Image Image

IFM
Image Image

Culture
Image Image

Express
Image Image
Clés USB Ran T Stick+, RTL-SDR, August T210 - Axil RT0407HD/RT0420T2 - Strong SRT8209 ; Tour Eiffel collective et intérieure + TNT câble SFR.
RNT sur Sony XDR-P1DBPB, C10, Pure Elan Connect et PC avec DABplayer/QIRX -- Sites d'émission DAB+ -- Modérateur des forums de TVNT.net
Avatar de l’utilisateur
Franck Morin
Administrateur
Administrateur

Messages: 17220
Inscription: 24 Juin 2005 11:26
Localisation: 78-Chatou

Re: [Topic Unique] La RNT en Tunisie

Messagepar JMJ3 » 17 Mai 2023 09:21

Bonjour,

Merci pour ce CR fort détaillé, et... imagé !

En découvrant ce nouveau fil, cela m'a rappelé que l'été dernier (ou alors celui d'avant), au sommet de l'Aigoual, à la faveur de conditions tropos totalement imprévues (car rien en FM), j'avais reçu le 12A tunisien.

Il y a quelques jours, lorsque je suis monté du côté de l'Espérou, j'aurais pu, et peut-être dû monter jusqu'à l'Aigoual, car en FM il y avait de la tropo en provenance d'Algérie, et de Tunisie. Mais, la température, le sommet encombré de nuages m'en ont dissuadé.
Une fois prochaine...

JM
