Tableau de conversion des Canaux UHF en fréquences

Messagepar stef050 » 09 Sep 2005 18:25

Attention sur les émetteurs TNT de France, il y un shift de +0.166 mhz:

Par exemple: canal 38, la fréquence n'est pas 610Mhz, mais 610.166Mhz



Canal Freq (MHz)
21--> 474.166Mhz
22--> 482.166Mhz
23--> 490.166Mhz
24--> 498.166Mhz
25--> 506.166Mhz
26--> 514.166Mhz
27--> 522.166Mhz
28--> 530.166Mhz
29--> 538.166Mhz
30--> 546.166Mhz
31--> 554.166Mhz
32--> 562.166Mhz
33--> 570.166Mhz
34--> 578.166Mhz
35--> 586.166Mhz
36--> 594.166Mhz
37--> 602.166Mhz
38--> 610.166Mhz
39--> 618.166Mhz
40--> 626.166Mhz
41--> 634.166Mhz
42--> 642.166Mhz
43--> 650.166Mhz
44--> 658.166Mhz
45--> 666.166Mhz
46--> 674.166Mhz
47--> 682.166Mhz
48--> 690.166Mhz
49--> 698.166Mhz

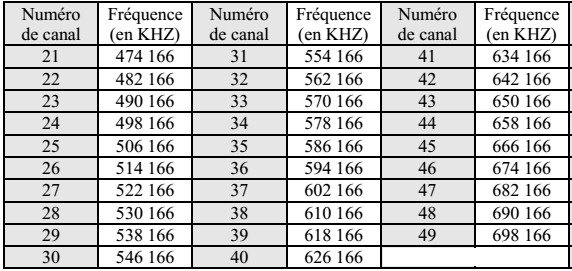

ce qui donne le tableau suivant ▼
canaux TNT.jpg

EDIT : depuis juin 2019 tous les canaux au-dessus de 49, ne font plus partie du plan fréquences de la TNT, ils ont été transférés à la téléphonie mobile

50--> 706.166Mhz
51--> 714.166Mhz
52--> 722.166Mhz
53--> 730.166Mhz
54--> 738.166Mhz
55--> 746.166Mhz
56--> 754.166Mhz
57--> 762.166Mhz
58--> 770.166Mhz
59--> 778.166Mhz
60--> 786.166Mhz
61--> 794.166Mhz
62--> 802.166Mhz
63--> 810.166Mhz
64--> 818.166Mhz
65--> 826.166Mhz
66--> 834.166Mhz
67--> 842.166Mhz
68--> 850.166Mhz
69--> 858.166Mhz


----------------------------
mis à jour novembre 2019
Dernière édition par bernard7715 le 10 Aoû 2020 15:52, édité 7 fois.
Raison: mise à jour
50km de Rennes Ant indiv, DTI 1001, Cinergy 2400 DTI
Gallerie - Ca n'est que de la télé...
stef050
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 3790
Inscription: 23 Juin 2005 21:50
Localisation: Huisnes/mer (50)

Messagepar Laurent » 12 Sep 2005 08:57

( Canal x 8 ) + 306 = Fréquence (MHz)
