Anciens ré-émetteurs TV analogique

[kiki37]

c'était peut-être un émetteur UHF 819 lignes Il y en a eu

[marceljack]

sauf que le 819 lignes c'est 12 Mhz de bande passante , et le 625 c'est 6 Mhz : impossible de faire de la transposition simplement.

On ne peut pas transposer video et audio globalement car l'écart interporteuse est différent (11,15 MHz en VHF et 6,5 MHz en UHF) mais on peut transposer séparément la vidéo et l'audio et réduire la bande passante vidéo à 6 MHz.
Il y a eu quelques réémetteurs 819 lignes en UHF dans les années 60-70, la qualité vidéo n'était pas géniale mais ne pas oublier que la TV belge francophone et Télé Luxembourg ont émis pendant une quinzaine d'années en 819 lignes dans un canal CCIR encore plus étroit (7 MHz avec écart interporteuse de 5,5 MHz, norme C).

[julien74]

En région parisienne aussi il y avait un émetteur 819 lignes UHF, je crois que c'était Chennevières sur Marne.

Petite question toute bête, ces émetteurs pirates VHF qui servaient du temps du 819 lignes, auraient-ils pu (techniquement) aussi réémettre Canal+ en couleur en VHF à partir de 1984?

[marceljack]

Petite question toute bête, ces émetteurs pirates VHF qui servaient du temps du 819 lignes, auraient-ils pu (techniquement) aussi réémettre Canal+ en couleur en VHF à partir de 1984?

Il n'y a aucune raison pour qu'ils n'aient pas pu, surtout en SECAM qui n'est pas critique aux problèmes de phase. En PAL ça aurait pu être un peu plus délicat si la qualité du modulateur était médiocre.

[julien74]

Merci pour ta réponse Marceljack

Sur la photo de Gaël à l'intérieur de l'armoire rouillée c'est bien un réémetteur analogique qui capte en VHF et réémet en UHF?
Autant l'armoire est rouillée, autant à l'intérieur c'est encore dans un bon état.

Dans son tour de France des émetteurs, Colorix nous avais parlé des émetteurs pirates notamment sur la Côte d'Azur avant que la région ne soit équipée d'émetteurs officiels de l'ORTF.
Souvent des commerçants vendeurs de téléviseurs qui pour pouvoir vendre leur marchandise devaient faire des pieds et des mains pour que leurs clients potentiels captent la télévision d'où la construction d'émetteurs pirates.

Sur internet on trouve encore la vidéo d'une interview d'un monsieur, lui aussi vendeur de TV à l'époque, qui pour pouvoir vendre des TV à Chamonix avait installé un émetteur pirate au sommet de l'Aiguille du Midi à Chamonix dans les années 50 qui captait l'unique chaîne de Lyon Pilat en VHF au moyen d'une antenne de réception au sommet fixée sur les WC et d'une antenne d'émission en contrebas fixée sur la gare d'arrivée du téléphérique c'était du co-canal: le réémetteur captait sur une fréquence et il réémettait sur la même fréquence (l'ancêtre du SFN en quelque sorte...) ce qui explique l'importance que l'antenne d'émission soit éloignée, cachée, à l'opposé de l'antenne de réception pour éviter que le réémetteur se brouille lui-même.

Cette installation, sommaire et sujette aux pannes régulières a tenu quelques années vers 1957.

Dans les années 60 l'ORTF a finit par construire un émetteur officiel.

[BAISIN]

Petite question toute bête, ces émetteurs pirates VHF qui servaient du temps du 819 lignes, auraient-ils pu (techniquement) aussi réémettre Canal+ en couleur en VHF à partir de 1984?

Il n'y a aucune raison pour qu'ils n'aient pas pu, surtout en SECAM qui n'est pas critique aux problèmes de phase. En PAL ça aurait pu être un peu plus délicat si la qualité du modulateur était médiocre.

Mais, uniquement en Bande III VHF.

Beaucoup d' émetteurs TF1 819 lignes, qui émettaient en bande I VHF, norme E, sur les canaux F2 ou F4, n' ont pas tous été réutilisés pour C+ analogique, en norme L'( Canaux L' 01/A, L' 02 /B, L' 03/C'-C1, L' 04/C ), à cause des QRM.

Emetteurs VHF Bande I réutilisés:
Pic de Nore( Carcassonne), Lomont( Besançon ), du canal F4 de TF1 819 lignes, au canal L' 03/C'-C1, pour C+ analogique
Ancy( l' Arbresle ), du canal F4 de TF1 819 lignes, au canal L' 02/B pour C+ analogique
Serra Pigno( Bastia), du canal F2 de TF1 819 lignes, au canal L'02/B pour C+ analogique
Coti-Chiavari( Ajaccio),la Garenne(Ussel), Puy de Gravenoire Royat( Clermont Ferrand), Mont Brian( Livron, la voulte sur Rhone), Beaumont( Serres ),Mont de la Saoupe( Cassis), Mont Vial( Tourette le chateau, près de Nice), du canal F4 de TF1 819, au canal L' 04/C pour C+ analogique.
Si la qualité de réception des plages en clair était acceptable, en revanche, le decryptage DISCRET était médocre, et le décryptage SYSTER quasiment impossible !

Les autres sites TDF émettant en VHF Bande I norme E pour TF1 819 lignes, n' ont pas été réutilisés pour C+ analogique.

Le canal VHF Bande I L' 01/A, n' a jamais été utilisé par C+ analogique.

En "pirate" j' ai connu un " gap filler" installé à PUY St PIERRE, au dessus de Briançon, qui captait C+ analogique sur TELECOM 2 et réemettait sur Briançon, en VHF Bande III sur le canal L' 10/6. Ca a marché durant la première moitié des années 90. En 1997, tout avait été démonté, et il n' y avait plus aucune porteuse !
Ce "gap filler " retransmettait aussi les 3 chaines de la RAI( captés sur HOT BIRD 13 ° Est ), et MEDIASET( captés sur Intelsat 63 ° Est ! ), remodulé en norme G CCIR et couleur PAL.

[BAISIN]

c'était peut-être un émetteur UHF 819 lignes Il y en a eu

Il y a 40 ans, j' ai connu TF1 819 lignes en UHF sur le canal 58, sur le réemetteur de St Ange Rocher de la Bourgeoise( Jarrie Varces, près de Grenoble ), ainsi que le Chevallon de Voreppe, sur le canal 48 UHF. Le 13/12/80, ils ont basculés sur le nouveau signal TF1 SECAM, couvrant, ce jour là, la zone de Grenoble-Chamrousse.

Il y a eu, aussi le Mont Salève( Monnetier Mornex ), avec TF1 819 lignes UHF sur le canal 42 UHF, basculé sur le signal SECAM de TF1 en 1981, le jour de la couverture TF1 couleur sur GEX-MONTROND.

[Gaël01]

Voici de nouvelles photos d'anciens réémetteurs analogiques de l'Ain !

Premièrement, voici celui d'Aranc, entre, qui couvrait le hameau de Résinand.

Il est tout simple : briques d'émission et panneaux UHF pour la reprise du Pilat. Mais une chose qui m'a surpris, c'est qu'il émettait M6 (37 H) en plus de TF1 (21 H), France 2 (24 H) et France 3 Rhône-Alpes (27 H) ! Alors que pourtant le hameau n'est pas très grand et que dans ce genre de patelins en plein Bugey, seules les 3 premières chaînes sont émises !

-->

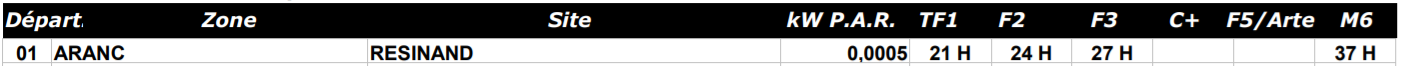

Extrait du fichier PDF "emet-tv" de Thierry Vignaud, regroupant tous les anciens émetteurs analogiques autorisés.

-->

https://photos.app.goo.gl/cc7dqNwCbbqQ47ZT6.

[Gaël01]

Continuons plus au nord avec Boyeux-Saint-Jérôme, une autre commune au cœur du Bugey.

Le réémetteur analogique se trouve à la partie "Boyeux" et n'émettait que les 3 premières chaînes avec une puissance de 1 W et en vertical : TF1 (22 V), France 2 (25 V) et France 3 Rhône-Alpes (28 V).

Et il n'est pas implanté dans un champ ou sur le bord d'une route mais au sud de Boyeux au beau milieu des maisons. Il est accolé à une maison où malheureusement je n'ai pas pu l'approcher car il y a un grillage devant l'allée qui mène à son local.

https://photos.app.goo.gl/eSX1Y6TR1GvgYKA28.

[Gaël01]

Un peu plus haut maintenant dans l'une des villes réputés de l'Ain, qui est connue pour son vin AOC (plébiscité par mes parents d'ailleurs) : Cerdon !

Sur ses hauteurs se trouve l'ancien émetteur analogique dont moi et julien74 avons souvent parlé.

Il reprenait du Mont Pilat (voire de Poncin) : M6 (23 H), TF1 (29 H), France 2 (32 H) et France 3 Rhône-Alpes (35 H). M6 avait une puissance de 500 mW et les 3 autres avaient 700 mW. Mais il me semble qu'il émettait aussi Canal+ et France 5/Arte .

https://photos.app.goo.gl/QAcZcNR1bLDXSo1g9.

Le local technique était ouvert quand je suis arrivé, donc je me suis permis de vous montrer de l'intérieur ce qu'il en reste .

Et en bonus, des photos de Cerdon : https://photos.app.goo.gl/hRUMhSBWL6RwSVn48.

En tout cas, je ne sais pas vous, mais comme Poncin, j'aurais très bien vu ce réémetteur de Cerdon gardé pour la TNT car la ville semble dans une cuvette où le Pilat ne doit pas très bien passer.
