Anciens ré-émetteurs TV analogique

[Gaël01]

Voici un ancien réémetteur TV analogique en Haute-Savoie cette fois-ci.

Il servait pour la commune de Bluffy, village de 300 âmes, approximativement entre Annecy et Talloires-Montmin, sur la route de Thônes.

Le pylône, qui se trouve dans le quartier des Penoz à Menthon-Saint-Bernard, est toujours actif aujourd'hui puisqu'il accueille les relais mobiles d'Orange.

Il réémettait TF1 (63 H), France 2 (60 H) et France 3 (33 H) avec une puissance de 1,5 W.

https://photos.app.goo.gl/71bQC4fFdCtSPvh76.

Dommage qu'il ne réémettait pas M6, puisqu'à l'époque la chaîne diffusait la série du coin : Bluffy contre les vampires...

D'ailleurs ça se prononce "Bluffy" ou "Bleuffy" ? Car je suis plus que persuadé que beaucoup de gens nomment ce village à l'anglaise !

En bonus, le paysage : https://photos.app.goo.gl/ZBktcAnqn8LpqpRZ9.

[julien74]

Bonjour,

Tu ne crois pas si bien dire, il diffusait M6 en analogique.
C'était un réémetteur de Talloires St Gerrmain.
Les canaux indiqués c'était les dernières années, mais auparavant c'était 33 / 36 / 39.

[nono 63]

Visite d'un ré-émetteur analogique abandonné à Yronde et Buron " la Molière" dans les bois de la Comté au Sud-Est de Clermont-Fd .

Il diffusait le triplet sur les canaux 62/65/46 en vertical et à la puissance de 1,5W



Le transformateur EDF dédié



Le local technique repeint à la sauce actuelle , notez le vol des gouttières du toit de chaque côté...







L'antenne bec de canard pointe vers le Puy-de-Dôme







Actuellement dans ces villages , séparés par quelques centaines de mètres , la réception TNT se fait malgré tout sur le Puy-de-Dôme dans la majorité des cas et par Sat au pied de la colline .

[Gaël01]

Après la TNT et la radio, voici 2 émetteurs analogiques visités pendant mon escapade dans le Jura !

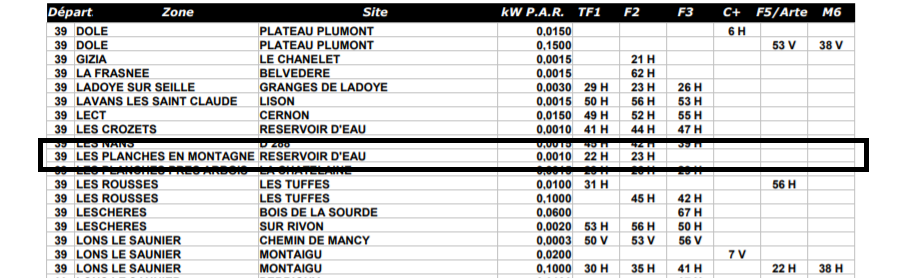

Le premier risque de particulièrement plaire aux amateurs. Et contrairement aux apparences, il n'est pas corsaire (je me suis même demandé si c'était bien lui que je prenais en photo ) puisqu'il figurait dans le fichier "emet-tv.pdf" de Thierry Vignaud :

-->

Voici donc l'ancien réémetteur analogique pour Les Planches-en-Montagne, commune de 160 habitants située entre Champagnole et Hauts-de-Bienne, qui se trouve sur le réservoir d'eau au-dessus de la commune.

https://photos.app.goo.gl/VneDhTW4YrLySEso9.

Il diffusait donc TF1 (22 H), France 2 (23 H) et France 3 Franche-Comté (? H) avec une puissance d'1 W.

Je suis pas sûr que ce soit les bons canaux puisque 1 canal d'écart entre deux chaînes, ça me paraît bien étroit !

On a donc une grande UHF pour reprendre le Bulay et une petite râteau pour rediffuser les 3 chaînes. C'est très amateur comme configuration quand même, le mât est franchement tordu et je me demande où pouvaient bien être les appareils d'émission !

Le paysage devant le réservoir : https://photos.app.goo.gl/xfYEVQpgeYUpK4sJ6.

[Gaël01]

Après cet ancien réémetteur assez intriguant, en voici un plus classique.

Il se trouve à Villards-d'Héria, une commune frontalière avec l'Ain et le Haut-Bugey peuplée par 400 habitants.

Le réémetteur, géré par Télévillages, rediffusait TF1 (canal 58 H), France 2 (61 H) et France 3 Franche-Comté (64 H) avec une puissance de 500 mW pour ce village situé dans une cluse, derrière Moirans-en-Montagne et son émetteur du Mont Saint-Christophe.

https://photos.app.goo.gl/bdSpcmRajHXHRwJE6.

Je n'ai pas vu d'antenne de réception, elle a sans doute été enlevé depuis. Il devait reprendre Champagnole car il y a aussi Gex Montrond mais elle n'émettait pas la déclinaison franc-comtoise de France 3.

[nono 63]

Merci Gaël pour ces 2 visites , notamment le premier qui est effectivement très artisanal , peut-être un site pirate à l'origine , officialisé ensuite par TDF !

Ce sont des antennes UHF Portenseigne que Kiki connaît bien , une Yagi groupe de canaux en réception et une Lambda 3 large bande en diffuseur .

c'est même une chance qu'elles soient encore debout vu l'état du mât et les haubanages cassés , belle trouvaille comme nous les aimons ici !

[julien74]

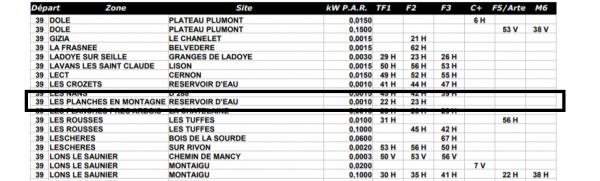

Il diffusait donc TF1 (22 H), France 2 (23 H) et France 3 Franche-Comté (? H) avec une puissance d'1 W.

Sur mon ancien listing officiel du CSA (avant l'arrivée de la TNT en 2005) j'ai pour Les Planches dans le Jura aussi TF1 canal 22, France 2 canal 23.

[marceljack]

Diffuser sur 2 canaux adjacents en analogique (surtout en norme L) n'était pas possible sans problème (son du canal adjacent inférieur dans l'image notamment). Difficile de croire qu'ils aient fait ce choix ...

[kiki37]

+1
Il y a certainement une erreur dans ce tableau

[julien74]

Est-ce qu'à faible puissance sur un réémetteur artisanale comme ça il ne serait pas possible que le co-canal UHF puisse fonctionner en TV analogique?
