Avis sur couplage TNT/SAT

[manu44770]

Bonjour,

Par rapport au couplage TNT/SAT, il faut faire attention au gain du préampli TNT qui s'il est trop important, peut générer de l'intermodulation et des harmoniques qui tombent en plein dans la bande bis du satellite (950 - 2250 MHz). Par exemple, un multiplexe TNT sur 500 MHz, dont l'amplification génère un signal à 1000 MHz, peut perturber un multiplexe satellite sur la même fréquence.
Testé et désapprouvé chez moi !

cordialement.

[Anonymous]

Bonsoir
J'ai eu ce cas aussi. Un filtre 4G aide bien
Il y a aussi les signaux GSM pas uniquement 4G qui injectés dans une installation SAT font de subtils dégâts.
C'est pas pour rien qu'on conseille des câbles séparés

[SiCkBoY]

Merci pour vos réponses.
Que pensez-vous dans ce cas de ce coupleur : http://www.sedea-store.fr/accessoire-satellite/352-coupleur-sat-tv-hte-rej-21-60-3335352149358.html
Il présente l'avantage de pouvoir désactiver le passage cc sur l'uhf et au vu des logos dessus il doit posséder un filtre 4g.

Pour le sat finder vous pensez qu'il est hs ?

@ford perfect : Je sais bien que des câbles séparés c'est l'idéal mais c'est techniquement impossible sans refaire entièrement le salon/salle à manger (fait il y a moins de 2 ans)

C'est quand même dingue que tous vendent des coupleurs sat/tnt des prises tv Tv/sat/fm à des prix prohibitif et sûil est presque impossible de faire cohabiter les deux.

[Anonymous]

Pourrait tu nous faire une photo de ton coupleur voire de l'intérieur si il se démonte ?
Normalement un simple coup de pince coupante règle la question .

[SiCkBoY]

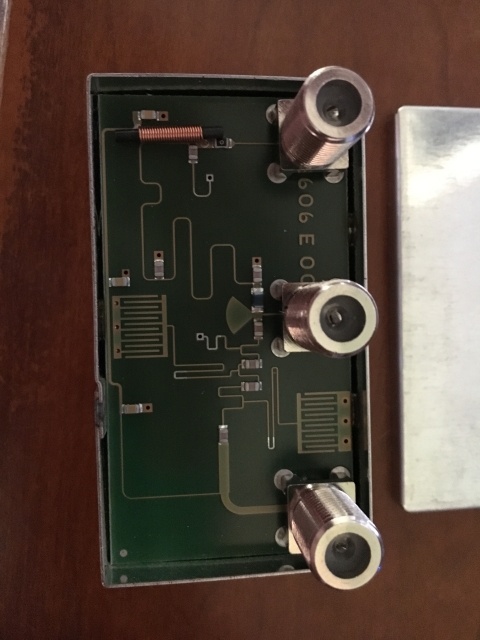

Voilà la photo :
De haut en bas :
- Entrée UHF/VHF
- Sortie
-Entrée SAT

-->

[Anonymous]

Superbe photo. Materiel sérieux
Après examen approfondit c'est pas simple il faudrait ajouter une capa cms a la place du composant marqué 0 (strap)
proche de la prise du haut.

[Mario78]

Superbe photo. Materiel sérieux
Après examen approfondit c'est pas simple il faudrait ajouter une capa cms a la place du composant marqué 0 (strap)
proche de la prise du haut.

Ou simplement retirer la self de passage CC se trouvant en haut .

[Anonymous]

Superbe photo. Materiel sérieux
Après examen approfondit c'est pas simple il faudrait ajouter une capa cms a la place du composant marqué 0 (strap)
proche de la prise du haut.

Ou simplement retirer la self de passage CC se trouvant en haut .

Bonsoir
Ben non regarde bien:
La voie TV est un passe bas donc passe le continu.
Astucieusement au lieu de prélever le continu sur le commun ils le font sur la voie TV a travers la self
Donc si on la retire c'est le LNB qui n'est plus alimenté

[SiCkBoY]

@Anonymous Si ce n'est que retirer le composant 0 et remettre une capa CMS c'est pas un soucis, faut juste que je vérifie si j'ai encore le matos pour faire ça. A vu de nez c'est des boitiers CMS 0603 je prends quelle capacité pour remplacer la résistance ?

[Anonymous]

A peu prés n'importe quoi entre 20 et 1000 pF
