C'est quoi comme cable ?

[iBoOun]

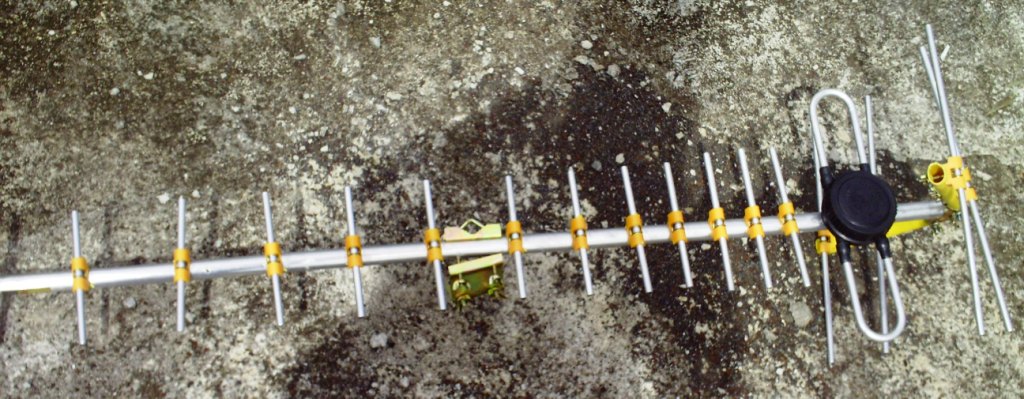

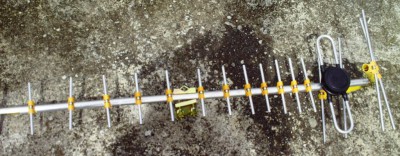

Et voila

J'ai essayé avec mon cable actuel mais je ne capte rien, même pas l'analogique !! C'est pire que ma vieille antenne VHF

[vidéo-33]

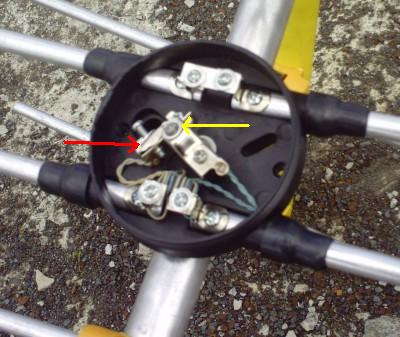

Voila a quoi ressemble l'intérieur

on voit très bien le transfo symétriseur qui transforme le 300 ohms symétrique en 75 ohms
* tu dois brancher ton câble coaxial sur les bornes et pontets
l'âme centrale là où aboutit le fil jaune et la tresse de masse sur le pontet où aboutit le fil bleu
attention au placement de la plaque amovible qui ne doit pas être en court circuit

bien relire la notice : car c'est soit un placement configuré en 75 ohms,
soit un placement configuré en 300 ohms

principe d'un symétriseur

[iBoOun]

Tu veux dire que je doit brancher le coaxial a deux endroit ?

[vidéo-33]

OUI
tu dénudes le coaxial, tu une âme centrale en cuivre et une tresse de masse

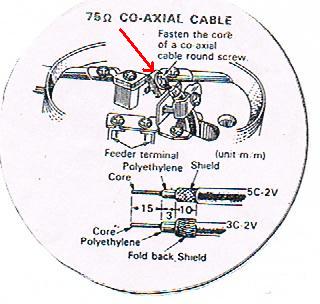

tu dois relier l'âme centrale (core) à un plot à vis ( flèche rouge ) et la tresse (shield) au pontet

et rien ne doit se toucher
attention en particulier aux brindilles de masse

[iBoOun]

Daccord le central en cuivre je le relie au plot de vice, ça c'est ok

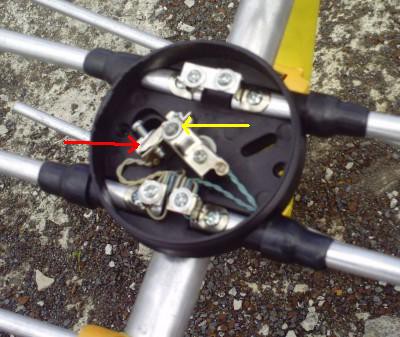

Et la tresse je le relie comme sur la photo (fleche rouge) ?

[iBoOun]

Salut, je l'ai fait ce matin mais malheureusement en faisant le recherche il a trouvé que la chaine analogique
et aucune chaine numérique
Après ça je suis sortie, en revenant j'ai fait une autre recherche et je n'ai rien trouvé meme pas la chaine analogique

[Anonymous]

Daccord
Et la tresse je le relie comme sur la photo (fleche rouge) ?

Bonjour
La tresse est reliée au serre câble avec les 2 vis et donc au fil bleu
L'ame va au fil jaune

[iBoOun]

Il a trouvé les chaines, mais sa freeze et l'image se fige, sur toute les chaine

[Dexter]

Et la qualité de l'analogique est comment ?

[iBoOun]

On va dire moyen

Je rappel que j'ai une TV ,TNT intégré
