C'est quoi comme cable ?

Messagepar iBoOun » 08 Juin 2011 16:37

Bonjour je viens d'acheter une antenne, je ne connais rien du tout aux installation

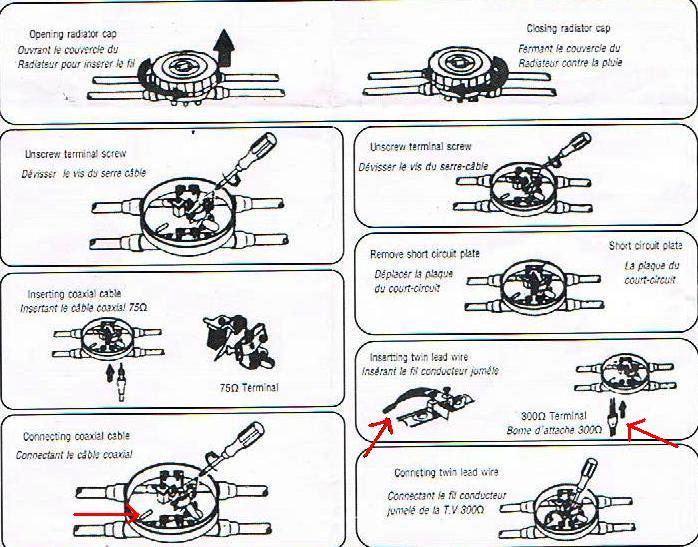

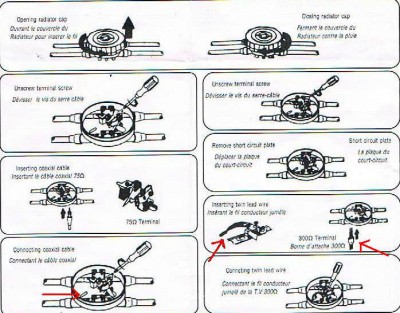

Mais sur la notice il ya une sorte de cable que je ne connais pas
On me demande de connecter le fil conducteur jumelé de la T.V
Donc je viens pour vous demander de l'aide, c'est quoi comme genre de cable ?
Fichiers joints
Photo 002.jpg -->
la notice
-->
iBoOun
Petit ver
Petit ver

Messages: 39
Inscription: 05 Déc 2010 18:08

Re: C'est quoi comme cable ?

Messagepar Dexter » 08 Juin 2011 16:48

Branches que le câble coaxial normal, cad le 75 Ohms.

Je ne sais pas ce que c'est ton antenne mais pour un truc neuf, c'est abusé que ça soit même pas à fiche F et qu'il y ai une connexion possible avec du câble 300ohms tout pourri.

Ca ressemble à ça:
Avatar de l’utilisateur
Dexter
Maître des airs
Maître des airs

Messages: 671
Inscription: 29 Déc 2008 20:03
Localisation: La Roche sur Yon (85)

Re: C'est quoi comme cable ?

Messagepar Anonymous » 08 Juin 2011 16:52

Bonjour
L'antenne c'est un antiquaire qui la vendue ?
Car le câble twinlead n'a, a ma connaissance, jamais été utilisé en France depuis 50 ans.
Et encore sur des antennes FM pas en TV.
De toutes façons il semble que cette antenne se branche de 2 façons soit en coaxial 75 Ohms soit en Twinlead (bifilaire) 300 Ohms.
D'ou les fameuses plaques de court circuit .
Impossible d'en deviner plus .
Anonymous


Re: C'est quoi comme cable ?

Messagepar Dexter » 08 Juin 2011 17:38

J'en ai jamais vu monter en tout cas, pourtant j'en ai déboité des antiquités au passage au tout numérique lol
Avatar de l’utilisateur
Dexter
Maître des airs
Maître des airs

Messages: 671
Inscription: 29 Déc 2008 20:03
Localisation: La Roche sur Yon (85)

Re: C'est quoi comme cable ?

Messagepar vidéo-33 » 08 Juin 2011 18:03

nous serions tous curieux de voir à quoi ressemble cette antenne :roll:
*** Modérateur forum TVNT ***
Avatar de l’utilisateur
vidéo-33
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 22765
Inscription: 13 Avr 2006 15:12
Localisation: Bordeaux Team Modérateur /Forum depuis Janv. 2005

Re: C'est quoi comme cable ?

Messagepar iBoOun » 08 Juin 2011 20:28

Je me demande où vais-je trouver ce genre de cable, Surtout que ce que je voulais c'est une antenne pour capter la TNT sans changer de cable.
Je sens que je suis mal barré
Pour l'antenne c'est mon père qui l'a acheté, lui non plus n y connait rien
Je vous montrerai a quoi ressemble l'antenne demain

PS: Je suis en Outre-Mers donc ne vous entonnez pas si l'antenne vous parait louche LOL
iBoOun
Petit ver
Petit ver

Messages: 39
Inscription: 05 Déc 2010 18:08

Re: C'est quoi comme cable ?

Messagepar Anonymous » 08 Juin 2011 20:36

Inutile de chercher ce cable aucun tuner TNT ne l'accepte en entrée.
Monte du coaxial comme décrit sur ton schéma.
Anonymous


Re: C'est quoi comme cable ?

Messagepar iBoOun » 08 Juin 2011 21:55

Et sa capte la TNT ce truc ?
iBoOun
Petit ver
Petit ver

Messages: 39
Inscription: 05 Déc 2010 18:08

Re: C'est quoi comme cable ?

Messagepar vidéo-33 » 09 Juin 2011 10:54

Une antenne capte des ondes selon la fréquence pour laquelle est est taillée
TNT ou pas c'est pareil ! soit c'est une bonne antenne , soit non

Le câble qui t'inquiète est du 300 ohms symétrique twin lead (double échelle) surtout utilisé en FM
ou parfois autrefois en VHF TV dans les années 50 ou bien aux USA avant l'avénement du tout câblé chez eux

mais ton antenne exotique accepte les 2 versions de câble, donc ne te soucie plus du twin 300 ohms et branche
un coaxial asymétrique normal 75 ohms comme le 17vatc

exemple FM
http://cgi.ebay.fr/Cable-fiche-Antenne-ruban-300-ohms-coaxiale-femel-/260548190952
*** Modérateur forum TVNT ***
Avatar de l’utilisateur
vidéo-33
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 22765
Inscription: 13 Avr 2006 15:12
Localisation: Bordeaux Team Modérateur /Forum depuis Janv. 2005

Re: C'est quoi comme cable ?

Messagepar iBoOun » 09 Juin 2011 13:04

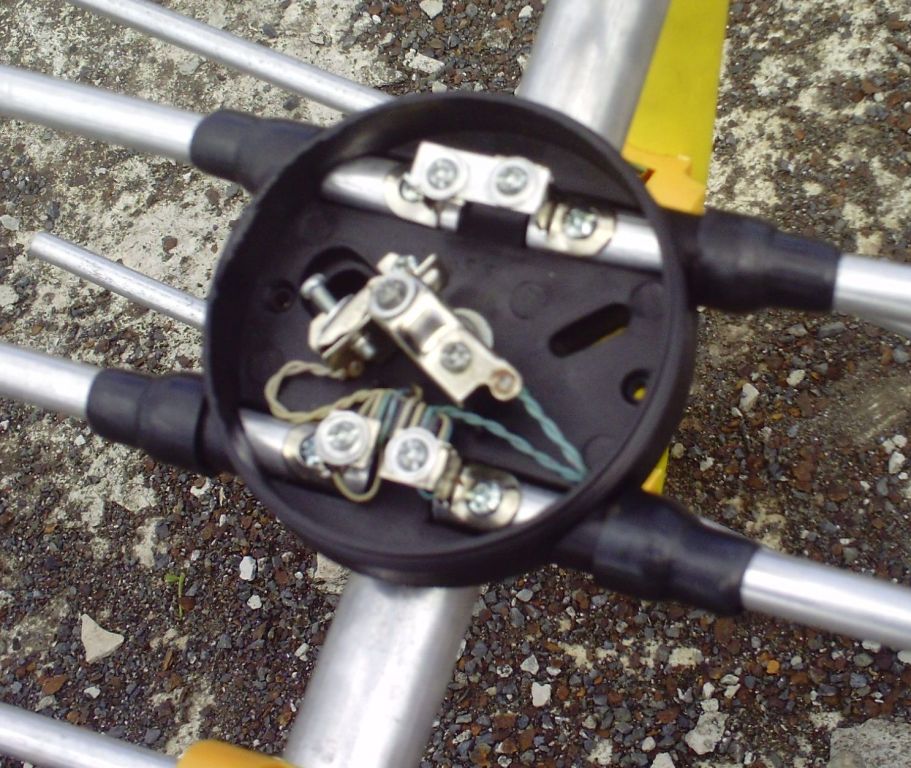

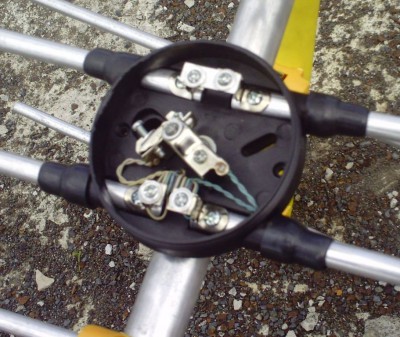

Voila a quoi ressemble l'intérieur
Fichiers joints
PICT0005.JPG -->
