Fabriquer son antenne soi même

[tiptoe]

Je vous remercie grandement pour l'aide apportée jusqu a present
je vais essayer avec un pré ampli, surement un terra ab011, très plébiscité ici même.
Dans le pire des cas quelle antenne, a acheter cette fois ci, irait dans mon cas ?
une wisi eb66 ?

Merci

[Hervé-P]

— Bonjour.
— Tout d'abord, un peu d'histoire. J'habite à l'?île de la Réunion, à environ 800km à l'est de Madagascar. Assez récemment, on est passé de la télé analogique (avec seulement 4 chaînes) à la TNT terrestre avec 10 chaînes.
— Déjà, à l'époque de la télé analogique, en UHF, j'avais réalisé une antenne panneau qui me donnait entière satisfaction sur le canal 23 de l'émetteur de la Montagne à Saint-Denis. Après avoir bien vieilli et n'ayant pas résisté à un cyclone, je l'avais démontée et remplacée par une antenne “arête de poisson” (log) ! J'en avais aussi acheté une deuxième, que j'avais pointée sur Sainte-Suzanne Bel-Air qui émet sur le canal 33.
— Récemment, mon fils s'est installé à Saint-André et a voulu, bien évidemment, installer une antenne pour sa télé. Son réémetteur émet sur le canal 60. Il achète donc une antenne, mais “bernique”, aucune réception ! J'essaie bien de modifier cette antenne, mais sans résultat. C'est alors que j'échange son antenne toute neuve contre une de mes antennes “arête de poisson” et là, ça marche “nickel” sur le canal 60 !
— Ayant récupéré son antenne, je la modifie de fond en comble pour en fabriquer une, de type “panneau”. Je démonte 4 directeurs de son antenne et les monte en doublets dans une goulotte électrique en PVC blanc, ainsi que les deux panneaux réflecteurs d'origine et un des tubes supports.

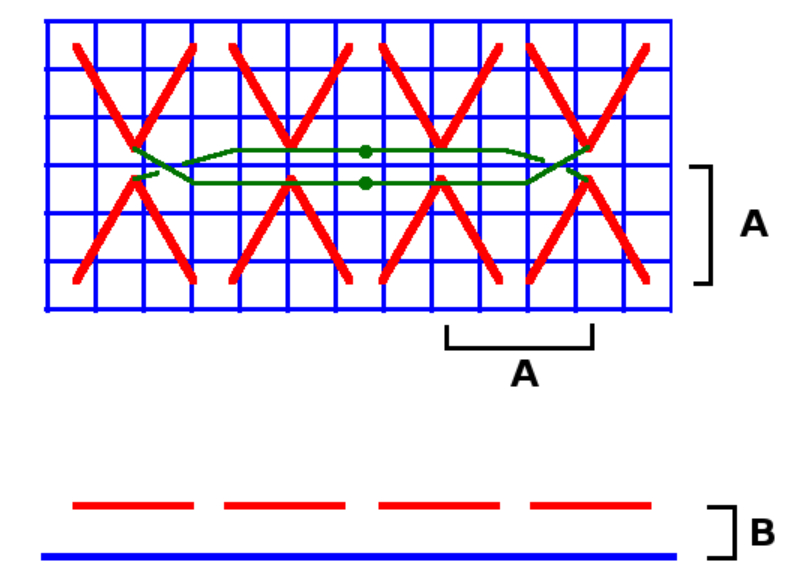

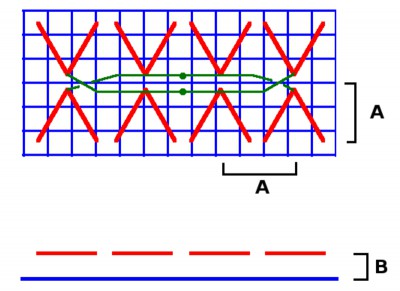

— Voici le schéma de l'antenne :

-->

— Les dimensions sont les suivantes, adaptées des dimensions d'origine des doublets récupérés :
* A : 13,5 cm,
* B : 6,75 cm.
— La même distance A est utilisée pour espacer les doublets entre eux.
— Je monte alors l'antenne sur mon toit, direction le réémetteur de Bel-Air de Sainte-Suzanne, canal 33 :

-->

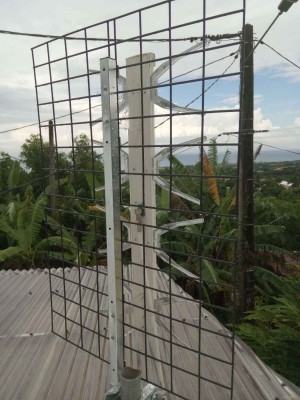

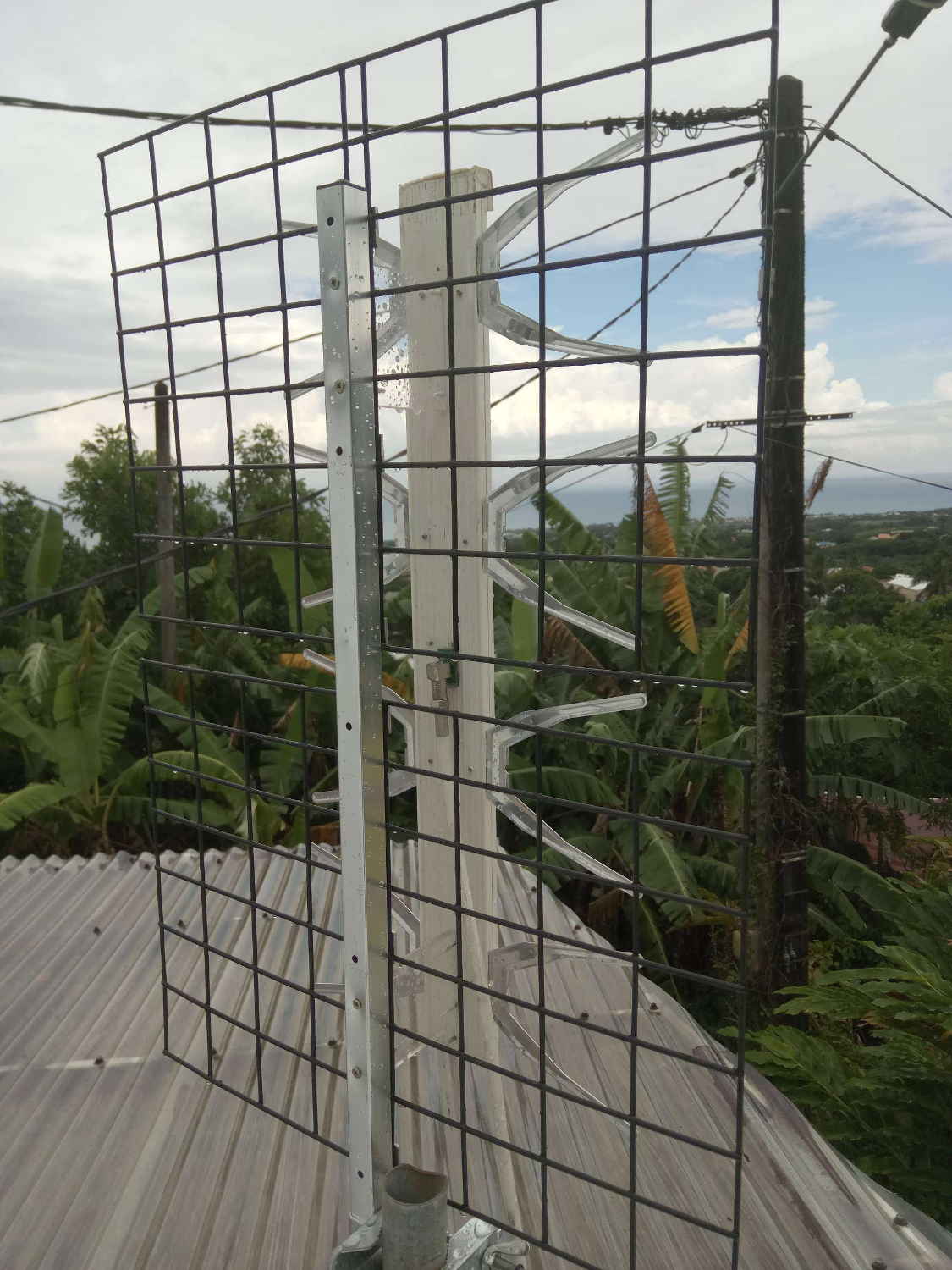

Vue 3/4 arrière.

-->

-->

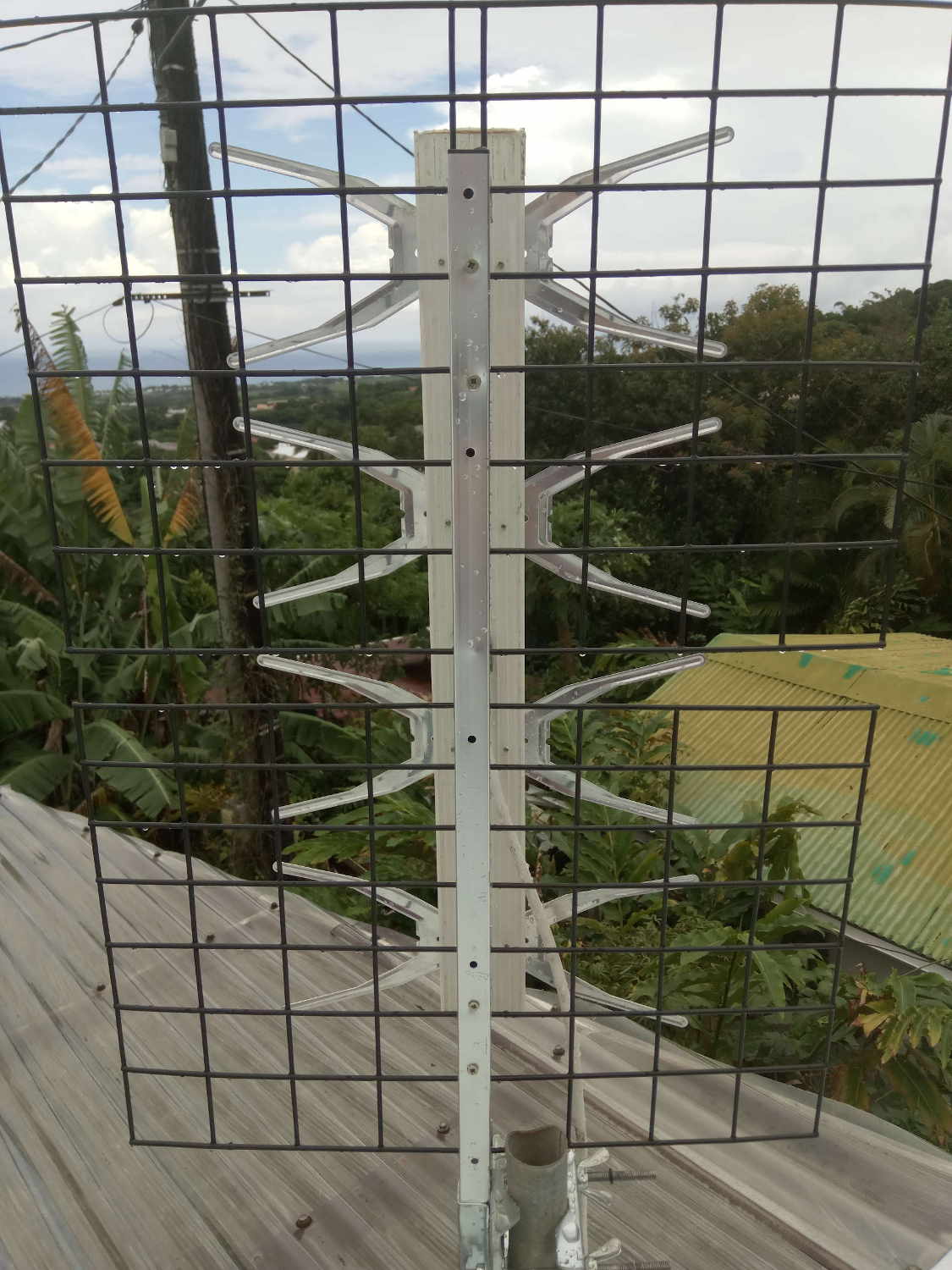

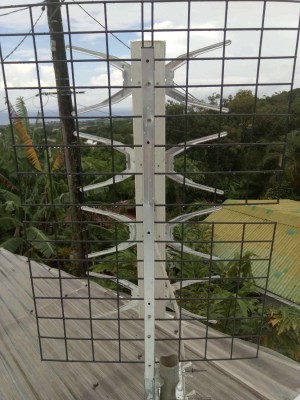

Vue arrière.

-->

, y branche le câble, “bascule” ma télé, d'origine sur la box, sur DTV et là……… réception parfaite ! La qualité est telle que j'ai cru rester sur la box !
— Mais curieusement, j'ai recherché les éléments de calcul sur le Net……… “Bernique” : pas trouvé ! Malgré tout, mon antenne “péi” fonctionne à la perfection ! Ce que je sais, par contre, c'est que l'impédance de cette antenne dépend de la distance entre le réflecteur et les 4 doublets ! Ici, elle doit être voisine de 75 ohms. Mais il me faudrait les éléments de calcul pour confirmation éventuelle…
— Cordialement.

[Anonymous]

Bonjour et bienvenue
Merci de ta contribution .
Ton idée de recycler les directeurs en doublets pour le panneau est excellente.
certains modèles toutefois ne se prêtent pas facilement au raccordement de la ligne .

[Hervé-P]

— Merci ! Un peu de technique :
* Les éléments étant en aluminium et voulant limiter le plus possible la corrosion dûe au couple électrochimique entre le cuivre et l'alu, je les ai connectés à des longueurs de fil de cuivre émaillé provenant d'un transfo, dont le fil s'est avéré être autosoudable (c'est-à-dire que l'émail se dissout dans la soudure à haute température) ! J'ai donc étamé le fil de cuivre sur des longueurs d'à peu près 1,5 cm au droit des éléments et l'ai immobilisé à l'aide de vis courtes de Ø 3mm vissées dans la goulotte PVC et traversant les éléments à leur base. Le contact est bon et le couple électrochimique entre l'étain et l'alu n'est pas très élevé, ce qui évite la corrosion. *
— Ah ! J'ai encore un projet “dans les cartons” : il s'agit, avec les directeurs restants (j'en ai 6) de réaliser la même antenne, “en couleurs”, avec 6 doublets ! En voici le schéma :

-->

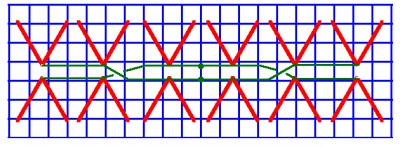

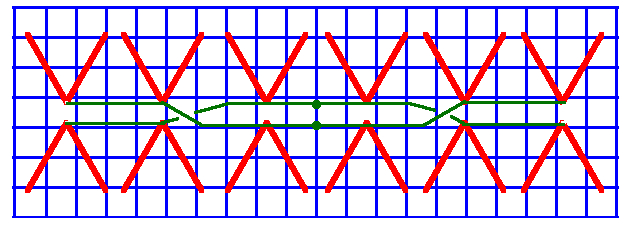

Antenne panneau 6 doublets.

-->

— Les dimensions des doublets, ainsi que leur écartement et la distance d'avec le réflecteur (que je découperai dans un grillage galvanisé !) seront les mêmes que pour l'antenne 4 doublets.

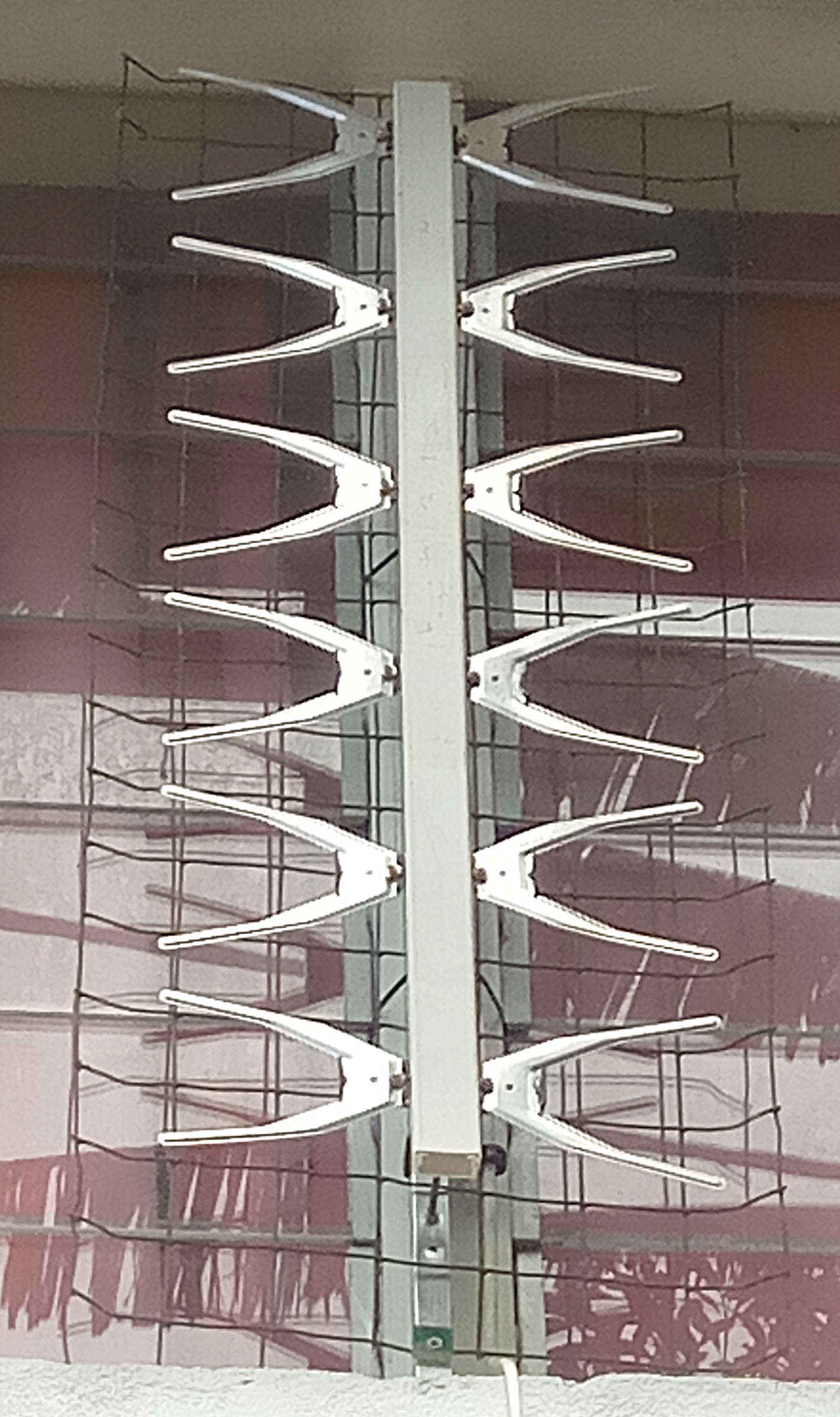

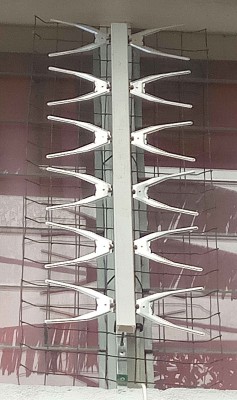

* EDIT : j'ai réalisé cette antenne que j'ai fixé par 2 “tiraps” à mon naco. Je l'ai reliée à un autre téléviseur et elle capte “nickel” sur le canal 23 de la Montagne ! La voici, d'ailleurs, en photo :

-->

— Comme j'habite Sainte-Marie, à l'est de Saint-Denis, elle est orientée plein ouest, comme le mur qui la supporte ! Les 10 canaux de la TNT réunionnaise y sont tous captés ! Elle se paye même le luxe d'être à l'abri des intempéries, étant sous le rebord du toit, à l'opposé du vent dominant.
— Voili-voilou ! Cordialement !

[Marc2]

— Ah ! J'ai encore un projet “dans les cartons” : il s'agit, avec les directeurs restants (j'en ai 6) de réaliser la même antenne, “en couleurs”, avec 6 doublets !

Alors cette antenne m'étonne un peu, car en fait quand deux paires de doublets sont chaînés sur une ligne de transmission, on croise la ligne de sorte que le temps de la propagation de l'onde sur la ligne remette le signal en phase, pour qu'il s'additionne au doublet suivant (en cela, ton antenne à 4 doublets est correcte). Bien entendu, ce temps de propagation ne peut correspondre à 180° de phase qu'à une seule fréquence, et ceci est une limitation à la bande passante de ce principe. Et plus il y a de doublets, donc de longueur de ligne, plus la phase varie en fonction de la fréquence, donc la bande est encore plus limitée.

[marceljack]

— Ah ! J'ai encore un projet “dans les cartons” : il s'agit, avec les directeurs restants (j'en ai 6) de réaliser la même antenne, “en couleurs”, avec 6 doublets !

Alors cette antenne m'étonne un peu, car en fait quand deux paires de doublets sont chaînés sur une ligne de transmission, on croise la ligne de sorte que le temps de la propagation de l'onde sur la ligne remette le signal en phase, pour qu'il s'additionne au doublet suivant (en cela, ton antenne à 4 doublets est correcte). Bien entendu, ce temps de propagation ne peut correspondre à 180° de phase qu'à une seule fréquence, et ceci est une limitation à la bande passante de ce principe. Et plus il y a de doublets, donc de longueur de ligne, plus la phase varie en fonction de la fréquence, donc la bande est encore plus limitée.

Le post auquel tu réponds date d'un an

[Marc2]

Le post auquel tu réponds date d'un an

Ah oui... enfin les lois de la physique n'ont peut-être pas changé

[marceljack]

Le post auquel tu réponds date d'un an

Ah oui... enfin les lois de la physique n'ont peut-être pas changé

Sans doute, mais si tu comptais d'adresser à Herve-P dont c'est les deux seuls messages, je pense que la probabilité qu'il te lise est faible.

[bernard7715]

Le post auquel tu réponds date d'un an

Ah oui... enfin les lois de la physique n'ont peut-être pas changé

Sans doute, mais si tu comptais d'adresser à Herve-P dont c'est les deux seuls messages, je pense que la probabilité qu'il te lise est faible.

+1 Hervé p a visité le forum pour la dernière fois le 23 février 2018.

Marceljack en ecrivant '' sans doute", je suppose que tu faisait un trait d'humour.

[marceljack]

Marceljack en ecrivant '' sans doute", je suppose que tu faisait un trait d'humour.

Penses-tu
