installation d'une réception T.N.T

[guiguit85]

Bonjour, souhaitant réaliser mon installation de réception T.N.T par antenne râteau , je me permets de vous solliciter , votre forum étant un des plus complets que j'ai pu trouver sur la toile . J'ai besoin de vos avis n'y connaissant strictement rien dans le domaine.
Je viens de faire le test de couverture des émetteurs :

TNT PAR SATELLITE
: disponible sur cette zone
TNT TERRESTRE FRANCE
sig:5/5 | LA ROCHE-SUR-YON
sig:5/5 | LA ROCHE SUR YON
sig:3/5 | NANTES
sig:1/5 | LES SABLES-D'OLONNE 1

j'habite à 100 mètres environ à vol d'oiseau d'un des 2 émetteurs et environ 1 km de l'autre . Un troisième diffusera R7 et R8 à partir du 26/03/2013 (merci pour vos liens très intéressants ).

Pour en revenir à l'installation proprement dite , je pars de zéro . Je n'ai ni antenne , ni ampli etc...
J'ai juste passé le câble des pièces aux combles ( photos du câble pour savoir s'il convient ).
Je souhaite installer la télévision dans cinq pièces .
Pouvez vous m'aider pour une installation au pas à pas en m'indiquant quelle type d'ampli , pré-ampli , antenne etc... acheter.
Merci.

http://img62.imageshack.us/img62/5915/imgp7245e.jpg

http://img33.imageshack.us/img33/9827/imgp7247u.jpg

[Izentrop]

Bonjour et bienvenue,
Pour le câble 19VATc, pas de problème.

j'habite à 100 mètres environ à vol d'oiseau d'un des 2 émetteurs et environ 1 km de l'autre

Si dans la même direction pas de problème. Une antenne moyenne et un répartiteur 6 sorties devrais aller sans ampli.
Il nous faudrait les détails de la deuxième page tnttest, derrière le lien en rouge qui ressemble à ça :
[+] Tous les détails sur cette analyse,les antennistes à proximité: ici.
et enfin coller le détail des émetteurs dans ton message.

[guiguit85]

Merci pour la rapidité de la réponse , je ne sais pas vraiment si c'est l'info recherchée , je poste quand même .


Evaluation de la réception TV à une hauteur de 10m au point de coordonnées : ********************
coordonnées éditées par la modération afin de préserver l'anomymat

TNT TERRESTRE FRANCE
sig:5/5 | LA ROCHE-SUR-YON
Très bonne réception à cet endroit.
R7 32H 306° 0.2km 78.5dBµV/m | (HD1, Chérie HD, L'équipe HD)
R8 39H 306° 0.2km 78.5dBµV/m | (6ter, RMC Découverte, TVous)

sig:5/5 | LA ROCHE SUR YON
Certains canaux TV peuvent être difficiles à recevoir.
Prenez l'avis d'un antenniste.
R1 47H 306° 0.2km 79.0dBµV/m | TDF | (France2, France3, France5, LCP, chaîne locale, France O)
R15 56H 96° 1.9km 53.2dBµV/m | TDF | (chaîne(s) locale(s))
R2 23H 306° 0.2km 78.5dBµV/m | TDF | (i>Télé, BfmTv, D8, Gulli, D17, France4 )
R3 30H 306° 0.2km 79.0dBµV/m | TDF | (C+HD, C+Ciné, C+Sport, Planète)
R4 54H 306° 0.2km 70.0dBµV/m | TDF | (M6, W9, NT1, Paris Première, Arte HD)
R5 44H 96° 1.9km 54.9dBµV/m | TDF | (TF1 HD, France2 HD, M6 HD)
R6 29H 306° 0.2km 78.5dBµV/m | TDF | (TF1, LCI, Eurosport, TF6, Nrj12, Tmc, Arte)

sig:3/5 | NANTES
Réception possible à cet endroit.
R1 47H 357° 58.2km 47.6dBµV/m | Towercast chez TDF | (France2, France3, France5, LCP, chaîne locale, France O)
R2 23H 357° 58.2km 47.5dBµV/m | TDF | (i>Télé, BfmTv, D8, Gulli, D17, France4 )
R3 30H 357° 58.2km 48.2dBµV/m | TDF | (C+HD, C+Ciné, C+Sport, Planète)
R4 54H 357° 58.2km 46.1dBµV/m | TDF | (M6, W9, NT1, Paris Première, Arte HD)
R5 44H 357° 58.2km 46.2dBµV/m | Onecast chez TDF | (TF1 HD, France2 HD, M6 HD)
R6 29H 357° 58.2km 48.3dBµV/m | TDF | (TF1, LCI, Eurosport, TF6, Nrj12, Tmc, Arte)
R7 32H 357° 58.2km 47.9dBµV/m | (HD1, Chérie HD, L'équipe HD)
R8 39H 357° 58.2km 46.9dBµV/m | (6ter, RMC Découverte, TVous)

sig:1/5 | LES SABLES-D'OLONNE 1
Réception trop faible à cet endroit.
R7 32H 255° 23.9km 33.1dBµV/m | (HD1, Chérie HD, L'équipe HD)

dBµV/m: niveau de champ moyen estimé à 10m du sol en dBµV/m

[Izentrop]

C'est comme dans beaucoup de grandes villes, l'émetteur de Laroche sur yon n'est pas exploitable avec une seule antenne, comme il est répartie sur 2 sites dans des directions opposées pour toi.
Reste l'émetteur de Nantes au Nord.

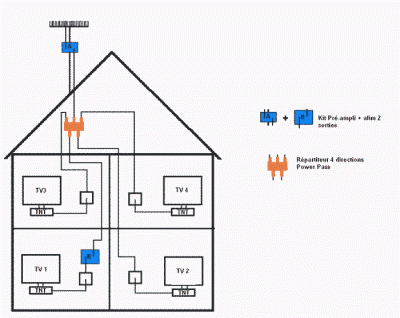

Pour une réception confortable, Il te faut une antenne moyenne sur le toit et un préampli proche de l'antenne.
Dans ce genre :

-->

Pour l'antenne, on conseille plutot la 8Hd ou l'EB66 http://www.antennesmarseille.kingeshop. ... aaaaaa.asp
Le kit préampli filtré LTE http://www.antennesmarseille.kingeshop. ... aaaaja.asp

[guiguit85]

Donc les émetteurs étant distants , il me faudra 2 râteaux ?
Que veux dire " antenne moyenne" ?
Sur le schéma , le dessin bleu "B" est une alimentation du pré-ampli ou un ampli ?
Pour le répartiteur , dois-je en mettre un du style "visiodistri 501 "
Désolé pour ces questions , mais je n'y connais vraiment rien

Merci pour votre aide.

[Izentrop]

il me faudra 2 râteaux ?

Non, si tu pointes l'antenne sur Nantes au Nord, il n'en faut qu'une.

Que veux dire " antenne moyenne" ?

Je n'aurais pas du employer ce termes.
Avec l'estimation de réception sur Nantes, compte tenu des 6 prises, il faut mieux prévoir une bonne antenne bien dégagée au dessus du toit, comme ceux que j'ai citées dans mon précédent message.
Le carré bleu sur le mat d'antenne est le préampli. L'alimentation est l'autre carré bleu qui se pose plutot derrière la télé principale.
Le répartiteur http://www.antennesmarseille.kingeshop.com/Repartiteur-6-voies-cbfaaaaza.asp

[Mario78]

il te faut une antenne pointée sur l'émetteur à 96°, par contre je n'installerai pas les anti-échos à l’arrière de l'antenne .

Pour le pré ampli , il faut voir . Mais pour 4 prises c'est inutile , plus il faut faire l'essai .

[Izentrop]

je n'installerai pas les anti-échos à l’arrière de l'antenne .

Je n'y avait pas pensé, à Amiens je n'ai jamais eu le cas ou ça aurait pu être possible. Tu as déjà mis en pratique ce genre d'intallation ?
Je pense qu'il faudra quand même un ampli de distribution dans ce cas, le gain de l'antenne s'écroule et c'est 5 prises, donc répartiteur de 6

[guiguit85]

Ma demande était pour 5 tv et non 4.
Que sont les anti -échos ?
L'antenne râteaux , pas d'importance ? j'ai vu des antennes sur les maisons autour de chez moi , blanches , on dirait du plastique .
Sur l'émetteur à 96" , aurais-je toutes les chaines T.N .t .

[Mario78]

je n'installerai pas les anti-échos à l’arrière de l'antenne .

Je n'y avait pas pensé, à Amiens je n'ai jamais eu le cas ou ça aurait pu être possible. Tu as déjà mis en pratique ce genre d'intallation ?
Je pense qu'il faudra quand même un ampli de distribution dans ce cas, le gain de l'antenne s'écroule et c'est 5 prises, donc répartiteur de 6

Je dirai plutôt : j'ai été embêté par ce type d'antenne . Mais directeurs et réflecteurs jouent le même rôle .

Pour l'amplification , test in situ .
