nouvelle installation sur maison neuve

[ambre31]

Bonjour,

Je voudrais installer une antenne TNT extérieure sur un des murs de ma maison neuve. Pas de cheminée sur le toit.
Elle est déjà pré-équipée :
- câble dans les combles prêt à recevoir l'antenne,
- 3 prises et câblage déjà établis partout dans la maison. (2 prises seulement serviront, une avec une longueur de 9m entre le répartiteur et la prise et l’autre avec environ 15m)
- Dans mon cellier se trouve un répartiteur axitronic S4w 5-2500Mhz.

Les TV :
- un LG récent avec décodeur TNT intégré
- un vieux philips mais sur lequel on peut brancher le décodeur tnt thomson DTI1003 DV3


Résultats test tnt,:

TNT TERRESTRE FRANCE
sig:3/5 | TOULOUSE
Réception possible à cet endroit.
R1 55H 299° 26.0km 45.1dBuV (72.8dBuV/m) | TDF | (France2, France3, France5, LCP, chaîne locale, France O)
R2 38H 299° 26.0km 46.2dBuV (72.1dBuV/m) | TDF | (i>Télé, BfmTv, D8, Gulli, D17, France4 )
R3 24H 299° 26.0km 47.3dBuV (71.5dBuV/m) | TDF | (C+HD, C+Ciné, C+Sport, Planète)
R4 27H 299° 26.0km 47.0dBuV (71.6dBuV/m) | TDF | (M6, W9, NT1, Paris Première, Arte HD)
R5 25H 299° 26.0km 47.2dBuV (71.5dBuV/m) | TDF | (TF1 HD, France2 HD, M6 HD)
R6 36H 299° 26.0km 46.3dBuV (72dBuV/m) | Towercast chez TDF | (TF1, LCI, Eurosport, TF6, Nrj12, Tmc, Arte)
R7 34H 299° 26.0km 45.8dBuV (71.2dBuV/m) | (HD1, Chérie 26, L'équipe 21)
R8 32H 299° 26.0km 45.7dBuV (70.9dBuV/m) | (6ter, RMC Découverte, Numero 23)

sig:1/5 | TOULOUSE PIC DU MIDI
Réception trop faible à cet endroit.
R1 21H 244° 144.3km 35.7dBuV (59.4dBuV/m) | TDF | (France2, France3, France5, LCP, chaîne locale, France O)
R3 24H 244° 144.3km 35.1dBuV (59.3dBuV/m) | TDF | (C+HD, C+Ciné, C+Sport, Planète)
R4 27H 244° 144.3km 34.5dBuV (59.1dBuV/m) | TDF | (M6, W9, NT1, Paris Première, Arte HD)
R5 25H 244° 144.3km 34.9dBuV (59.2dBuV/m) | TDF | (TF1 HD, France2 HD, M6 HD)

sig:1/5 | CARCASSONNE
Réception trop faible à cet endroit.
R3 43H 96° 57.5km 35.0dBuV (61.5dBuV/m) | TDF | (C+HD, C+Ciné, C+Sport, Planète)
R5 41H 96° 57.5km 35.3dBuV (61.6dBuV/m)Changement de canal planifié le 2014-09-24 nouveau:42H | Onecast chez TDF | (TF1 HD, France2 HD, M6 HD)
R6 46H 96° 57.5km 34.6dBuV (61.4dBuV/m)Changement de canal planifié le 2014-09-24 nouveau:56H | TDF | (TF1, LCI, Eurosport, TF6, Nrj12, Tmc, Arte)
R7 41H 96° 57.5km 35.3dBuV (61.6dBuV/m) | (HD1, Chérie 26, L'équipe 21)
R8 46H 96° 57.5km 34.6dBuV (61.4dBuV/m) | (6ter, RMC Découverte, Numero 23)

Je ne souhaite pas m’abonner à C+. donc une antenne UHF nous suffit.
J’opterai plutôt pour antenne râteau car j’ai cru comprendre qu’elles sont plus efficaces que les compactes.
Est-ce qu’une antenne avec un 18dBi irait ou faut-il que j’envisage un pré ampli en plus, vu la réception apparemment très moyenne du premier émetteur ?
Vu que j’ai 3 prises d’antenne à l’intérieur de la maison, faut-il que je prenne une trinappe ? ou cela n’a-t-il aucun rapport ? faut-il plutôt que je prévois un ou plusieurs ampli en bout de course à chaque poste TV ?

Je souhaite m’équiper avec du matériel fiable type sédéa, televes fracarro wisi….
Je suis preneuse de vos conseils avisés ))

Merci beaucoup pour vos réponses.

Ambre31

[bernard7715]

Bonsoir et bienvenue sur le forum.

Je ne souhaite pas m’abonner à C+. donc une antenne UHF nous suffit.
J’opterai plutôt pour antenne râteau car j’ai cru comprendre qu’elles sont plus efficaces que les compactes.

Depuis le passage au tout numérique Canal plus n' est plus diffusé en vhf3 sur aucun des émetteurs de France, La Bande vhf3 tant maintenant réservé a la RNT ( Radio Numérique Terrestre) Donc seul l'antenne uhf suffit pour recevoir toutes les chaines TV y compris canal plus.

Une antenne compacte n'est qu'une antenne intérieur étanche.

Pour l'antenne râteau je te conseille une de ces 2 antennes robuste et fiable , la Wisi EB67 ou la Fraccaro/Portenseigne LAMBDA 14

Wisi EB67
http://www.2galli.fr/antenne-uhf-wisi-eb67-21-60,fr,4,WISIEB67-21_60.cfm

PORTENSEIGNE LAMBDA 14
http://www.2galli.fr/antenne-portenseigne-uhf-lambda-514-6902-portenseigne,fr,4,UHF514_6902_.cfm
http://www.2galli.fr/antenne-portenseigne-uhf-lambda-514-6902-filtre-lte-spaun-portenseigne,fr,4,UHF514_6902_LTE.cfm

Vu que j’ai 3 prises d’antenne à l’intérieur de la maison, faut-il que je prenne une trinappe ? ou cela n’a-t-il aucun rapport ?

Aucun
L'antenne trinappe est une antenne a la mode chez certain antenniste depuis le passage a la TNT, elle n'est pas plus efficace (voir moins pour certaine ) qu'une antenne râteau.

faut-il plutôt que je prévois un ou plusieurs ampli en bout de course à chaque poste TV ?

Comme tu n'utilisera que 2 prises, tu peux gagné un peu de niveau signal en remplacant ton REP3 par un repartiteur 2 sorties?

A la lecture de ton évaluation des niveaux signaux.

Si tu dirige l'antenne en direction de l'émetteur de Toulouse, le preampli ne semble pas nécessaire pour tes 3 prises, Un test de plusieurs semaines sans pré ampli te permettra de voir si une amplification est nécessaire.
Par contre si tu oriente ton antenne vers le Pic du midi, il te faudra un préampli.

Je te conseille ces pré-amplis, que l'on recommande sur le forum, le KIT PRÉAMPLI /ALIM VKA101 ou le KIT 2430A .7320A johansson

KIT PRÉAMPLI/ALIM VKA101
http://www.2galli.fr/kit-preampli-et-alim-vka101-1-entrees-uhf-cahors-visiosat,fr,4,VKA101_.cfm



KIT 2430A .7320A johansson
http://www.antennesmarseille.kingeshop.com/KIT-2430A--7320-johansson-cbcaaaaja.asp

[julien74]

Bonsoir Ambre et bienvenue à toi sur le forum,

Sur quelle commune te trouves-tu?

En TNT, Canal+ est en UHF comme toutes les autres chaînes TNT gratuites et payantes, c'est en analogique que Canal+ nécessitait une antenne spécifique sur la bande VHF.

Je te conseilles de mettre une bonne antenne de marque aussi tu as bien raison, ça ne coûte pas plus cher qu'une mauvaise antenne de magasin brico qui capte beaucoup moins bien.
Oui, il est obligatoire d'amplifier quand on a 3 prises TV murales à alimenter et que l'on est loin de son réémetteur TNT.
On n'amplifie pas à chaque poste, on amplifie uniquement le + près possible de l'antenne soit au moyen d'un pré-ampli de mât extérieur, soit au moyen d'un ampli TV intérieur que l'on met au niveau du grenier.

Trinappe est la forme de l'antenne qui dispose de 3 rangées d'éléments donc en effet aucun rapport avec tes 3 prises murales.

Tu souhaites acheter ton matériel dans un magasin de ta région ou sur internet?

Je te souhaites une bonne soirée et aussi de bonnes fêtes de Pâques...

[ambre31]

Bonjour et merci à Julien74 et Bernard7715,

J'ai regard les modèles que vous m'avez proposé. Pour les Fracarro, c'est super, on trouve le graphique de la courbe de gain en fonction des fréquences, donc le comparatif est aisé. Pour les autres antennes, je n'ai pas trouvé de tel graphique. J'ai fouillé dans le forum mais certaines images ne sont plus dispo.

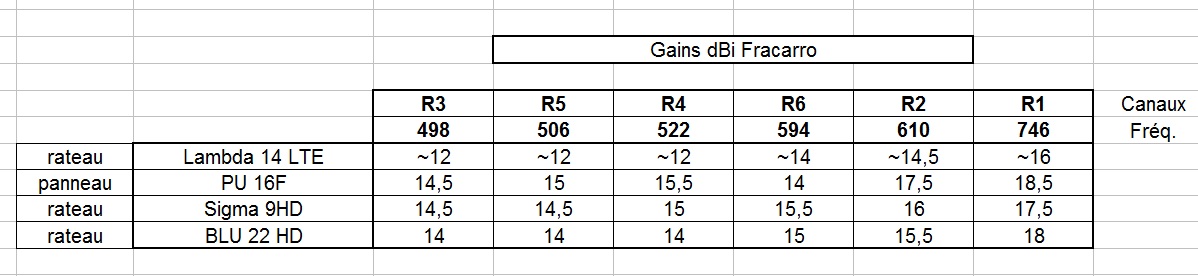

Si j'ai bien compris, le fait d'avoir un signal pas top, fait qu'il vaut mieux que je prenne une antenne à fort gain. Du coup j'ai scruté toutes les antennes de Fracarro et voici une sélection à fort gain :

-->

[img]

Vu l’encombrement de la PU16F (167x72) et de la BLU 22HD (2420 de long), je pencherai plutôt pour la Sigma 9HD (1300 de long) qui a de meilleurs gains que la lambda 14 LTE sur les fréquences qui me concernent.
J'aurai vraiment aimé consulté le graphique des gains pour la wisiEB67, si quelqu'un l'a, je suis preneuse.

Vu ma situation, en dehors du gain , y a t-il un autre paramètre technique primordial à prendre en compte dan le choix de mon antenne ?

Enfin, pour répondre à Julien74, je me trouve sur Ségreville (31460) et j'achèterai l'antenne là où elle sera disponible (internet sûrement).

Merci beaucoup pour vos réponses,
Bonne fin de journée

Ambre31

[julien74]

Bonsoir Ambre,

De rien avec grand plaisir...

Les antennes râteau de tes voisins pointent plutôt vers Carcassonne à l'Est? Vers les Pyrénées au Sud? Ou bien alors vers Toulouse à l'Ouest?

Pourrais-tu nous dire sur ton poste radio dans ta maison sur quelle fréquence tu captes le mieux Sud Radio?
le 102.0 de La Mongie Pic du Midi?
le 104.7 de Carcassonne Pic de Nore?
le 101.4 de Toulouse-centre?

[bernard7715]

Si j'ai bien compris, le fait d'avoir un signal pas top,

Si tu pense 45.7dBuV (70.9dBuV/m) pour le multiplex R8 le plus faible reçu chez toi, n'est pas top. C'est plutôt un niveau signal très correcte. Il y a beaucoup personnes, qui aimeraient avoir ce niveaux signal chez eux.
Les niveaux signaux que donne pour Toulouse, sont équivalente au niveaux signaux que j'ai en Auvergne.

je pencherai plutôt pour la Sigma 9HD (1300 de long) qui a de meilleurs gains que la lambda 14 LTE sur les fréquences qui me concernent.

je te conseillerai pas cette antenne en plastique, car on n'as pas assez de recul pour te dire comment elle vieillira.

Alors que lambda 14 ou la EB67(EB66) sont fabriqués les années 1980 et sont installés sur de nombreuses collectives.

[kiki37]

Alors que lambda 14 ou la EB67(EB66) sont fabriqués les années 1980 et sont installés sur de nombreuses collectives.

+1
J'ai installé de nombreuses Portenseigne/Fracarro Lambda, surtout en 9 éléments mais aussi en 14 éléments et ai toujours eu de bons résultats par rapport à d'autres marques; de plus ces antennes "vieillissent" bien et sont très robustes.

[bernard7715]

J'ai installé de nombreuses Portenseigne/Fracarro Lambda, surtout en 9 éléments

C'est cette antenne qui est sur ma maison dans le cantal, elle est installé depuis 1995.

[ambre31]

Bonsoir,

Alors, mes voisins pointent vers Toulouse (il sont tous à l'Ouest, hihi !). Dans le blède au sud du mien (Toutens), ils sont sur le Pic du Midi.
Je capte Sud Radio de façon impeccable sur les 3 canaux : 102.00, 101.40, 104.70.

Quand j'ai fait le test tnt.org : en amont de chaque émetteur j'avais un smiley
Pour toulouse :
Pour les 2 autres :

Du coup, bêtement je m'y suis fiais sans rentrer dans les détails des valeurs (en fait, j'y connais rien !!!) J'ai découvert tout ça y'a moins d'une semaine. Voila pourquoi j'ai dis que le signal n'était pas top, mais si vous me dites l'inverse, alors j'en suis ravie . C'est une très bonne nouvelle.

J'ai discuté avec des personnes habitant dans mon village y'a 2 semaines et c'est eux qui m'ont dit qu'il captaient la TNT avec une antenne râteau, d'où mes dernières investigations.

Je vais donc suivre vos conseils sur la lambda 14 LTE ou wisi eb67.

Me reste donc à prendre la décision finale et puis à trouver le mat qui ira bien avec.

[julien74]

Bonsoir,

Si tes voisins pointent vers Toulouse c'est certainement que c'est le mieux reçu dans ton quartier.
Tes voisins ont des antennes normales ou bien alors de longues antennes pour réception difficile?

Étant donné ta proximité avec Villefranche de Laragais où l'émetteur de Carcassonne Pic de Nore est parfaitement reçu je me posais des questions mais apparemment le massif de la Montagne Noire doit peut être te boucher la vue vers le Pic de Nore donc le site de test a raison.

Si tu comptes fixer sur le mur il te faudra veiller à prendre une antenne qui le permet.
