Sans surprise si je poste ici c'est que j'ai un petit soucis étrange sur la réception TNT depuis le Pic du Midi (de Bigorre, département 65).
Et je suis persuadé qu'une bonne âme saura m'orienter dans la résolution du problème!
Contexte:
Pour anticiper les subtiles modifications apportées par Canal+ sur leur distribution de la TNT par satellite (TNTSat) qui est mon mode de réception actuel, j'ai décidé d'investir dans le matériel adéquat pour recevoir la TNT (terrestre cette fois-ci).
La chaîne de réception est actuellement simple (avant de basculer dessus quand tout sera au point): une antenne tri-nappe de base (Metronic, gain annoncé 20dB), une quinzaine de mètres de câble 19VATC, un récepteur Strong SRT8222 (sensibilité vendue -20dBm à -80dBm).
L'émetteur choisi est celui du pic du midi de Bigorre, azimut 245 (conformément au site matnt.tdf.fr), puissance rayonné 50kW sur tous les canaux d'intérêt, distance 121.8km.
D'après mes calculs, ça devait marcher: j'ai considéré que la puissance rayonnée était isotrope (ce qui n'est pas le cas comme le montre le diagramme de rayonnement présent sur votre forum ici: https://www.tvnt.net/forum/65-hautes-pyrenees-t12675.html) et la marge de gain à l'arrivée, en prenant 1.5dB de perte par connexion sur l'installation d'arrivée, devrait permettre de compenser l'absorption des quelques obstacles végétaux sur le trajet.
Problème observé:
Les chaînes des canaux 21, 27 et 38 sont reçues et décodées correctement (qualité = excellente dit le décodeur).
Les chaînes des canaux 34 et 36 ne sont pas décodées (même pas de détection de porteuse).
Recherches effectuées:
De toute évidence je ne pense pas que cela vienne d'un problème de pointage de l'antenne ou de transmission du signal dans la chaîne de réception, l'angle d'ouverture à -3dB de l'antenne est tolérant et il serait étrange que la perturbation affecte des canaux au milieu des autres (sauf à avoir un coupe bande quelque part): 27 et 38 sont sains, pas 34 et 36.
J'ai bricolé un amplificateur d'antenne (extrait d'une antenne intérieure type chinoiserie) et là je ne reçois plus rien, probablement à cause de la saturation du récepteur ou alors une distorsion du signal.

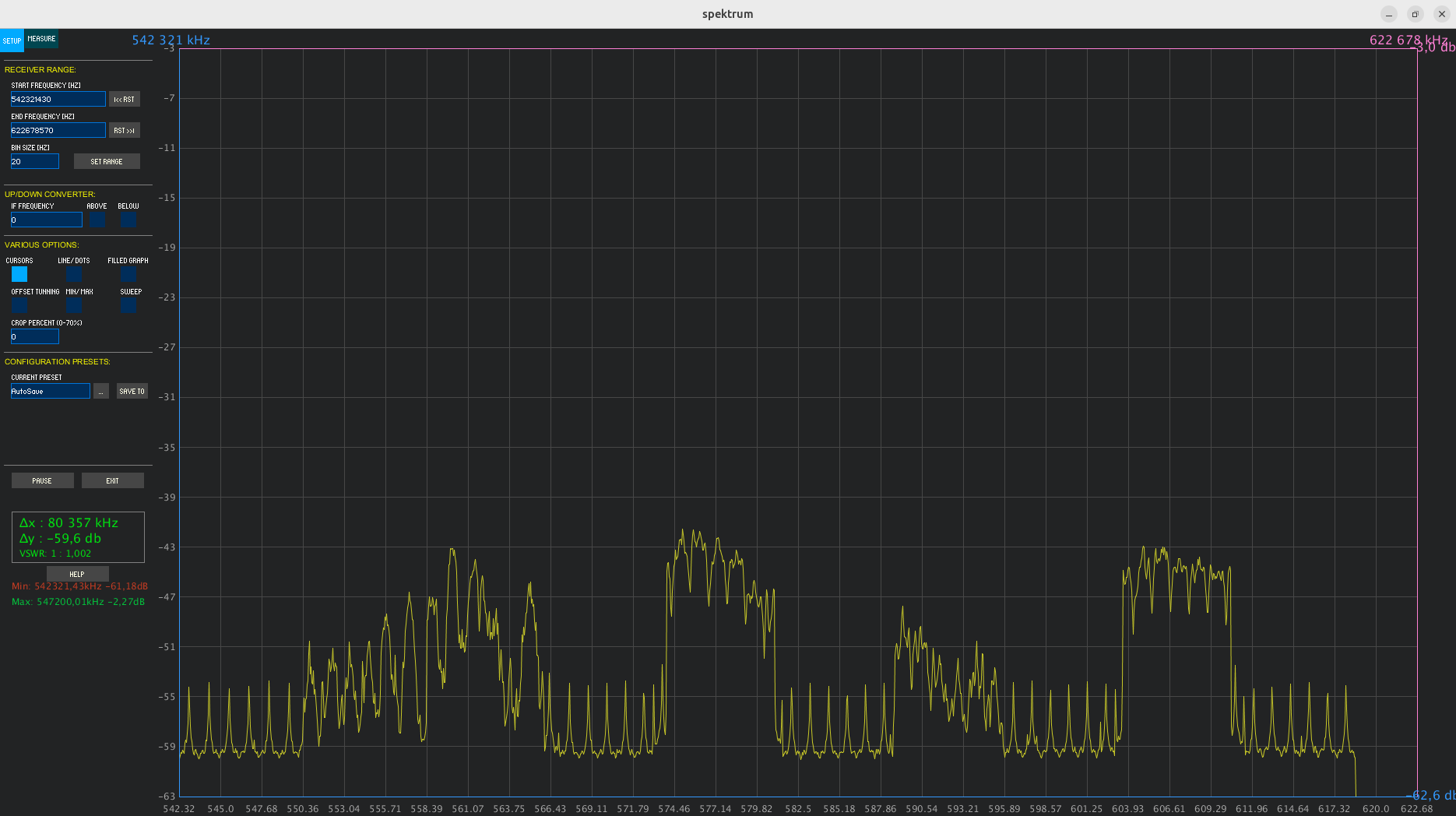

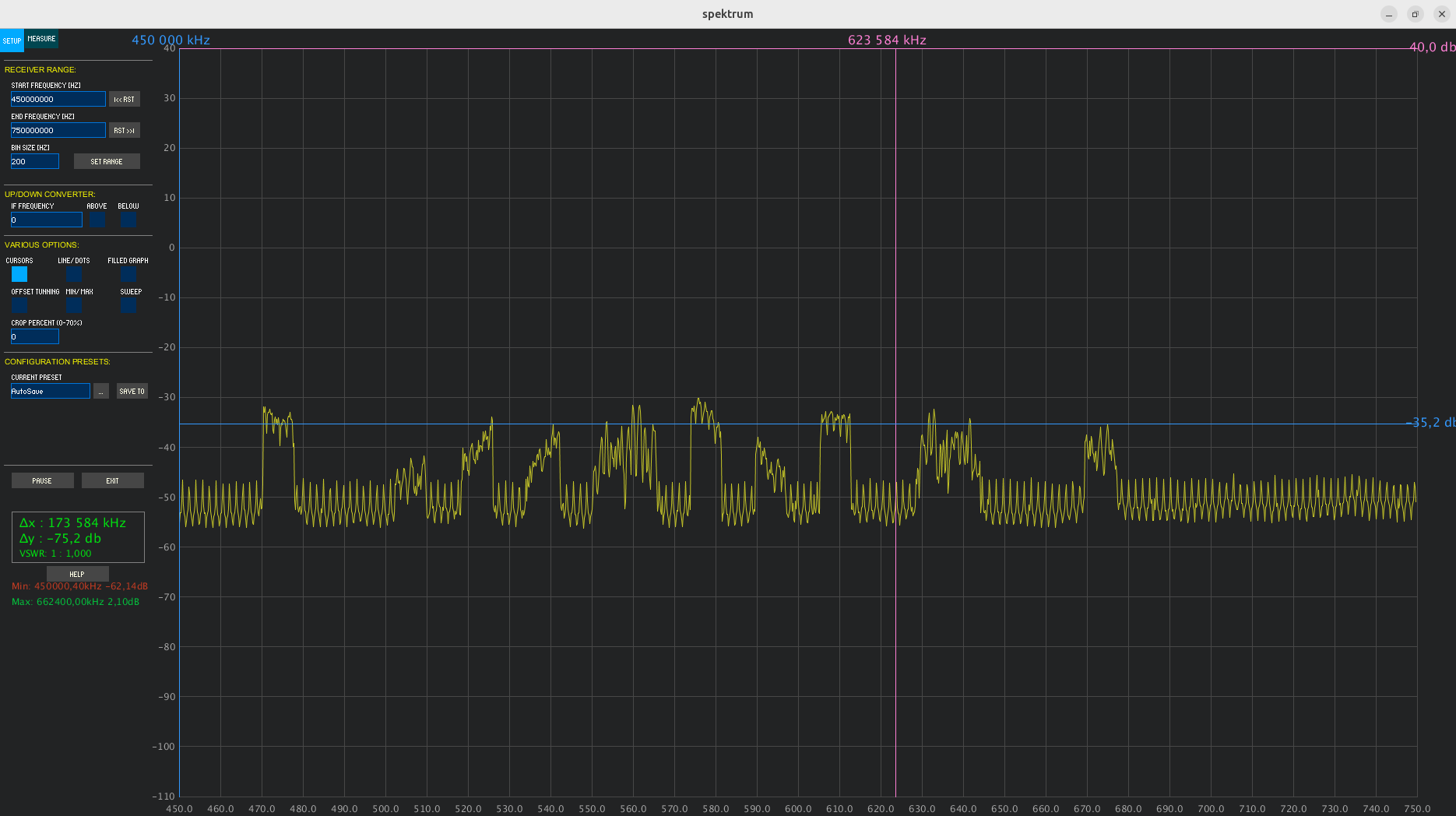

J'ai donc relevé le spectrogramme de la bande UHF pour voir ce qu'il se passait (malheureusement je ne peux pas insérer d'image, ni même utiliser de balises BBCodes) et effectivement j'ai bien 3 canaux "propres": spectre vaguement rectangulaire, 15dB au dessus du bruit de fond et 9 canaux qui ont un profil pyramidal à +10dB au dessus du bruit de fond.
Truc étrange: le pic du midi n'a pas autant de canaux! le Pic de Nore (Aude, qui dessert Carcassonne essentiellement) à un azimut pratiquement opposé, ce qui en cas de dysfonctionnement de l'écran de "backfire" (j'ai plus le terme français en tête) permettrai potentiellement de recevoir ses canaux, mais ce dernier n'a pas de canaux en commun avec le pic du midi de Bigorre...
Questions:
Il se passe quoi?
Serait-ce un problème de SNR (en écrivant ce message je m'aperçois que 10dB c'est pas terrible)? La réception de certains canaux pourrait être marginale et trop limite pour d'autres.
Comment je règle le problème???
Remarque:
Oui j'aurais pu pointer l'émetteur du Pic de Nore, dans un premier temps je m'en suis tenu aux recommandation de TDF et il se trouve que le mât d'antenne qui porte l'antenne satellite et l'antenne TNT est mal positionné pour pointer là-bas!
Par ailleurs pour les essais le récepteur satellite, donc le seul point commun est la proximité de la parabole et de l'antenne râteau, était physiquement débranché, au cas où il puisse exister un rayonnement du LNB qui tombe dans la bande UHF (bien que de mémoire la fréquence intermédiaire est du côté de 900MHz donc hors bande).
Désolé pour la longueur du message (ça fait de la lecture
) et merci d'avance pour vos éclairages!Bonne soirée,
Bill.
et bienvenue sur le forum
