TNT contribution

[julien74]

Sur ce document , on voit bien que ce récepteur NEWTECH n'a ni péritel , ni HDMI , ni RCA mais uniquement des fiches BNC.

[M@nu]

Bonsoir herr.bert.
D'après le signal reçu, les flux sont toujours présents mais leurs paramètres ont changés.
Pour pour le transpondeur KC 5 à 11'139 V essaie un symbol rate de 27'540 avec un FEC de 2/3 et redis-moi si cela fonctionne.
Pour la fréquence 11'636, je n'ai pas découvert les nouveaux paramètres. Si quelqu'un a des outils d'analyse adéquats, prière d'essayer de trouver le nouveau débit utilisé et nous en faire part.
Merci.

[marceljack]

Bonsoir herr.bert.
D'après le signal reçu, les flux sont toujours présents mais leurs paramètres ont changés.
Pour pour le transpondeur KC 5 à 11'139 V essaie un symbol rate de 27'540 avec un FEC de 2/3 et redis-moi si cela fonctionne.
Pour la fréquence 11'636, je n'ai pas découvert les nouveaux paramètres. Si quelqu'un a des outils d'analyse adéquats, prière d'essayer de trouver le nouveau débit utilisé et nous en faire part.
Merci.

Je pense, mais je peux me tromper, que çà doit être lié au changement de FEC et d'intervalle de garde sur les R2 et R3 (IG de 1/32 à 1/8 et FEC de 2/3 à 3/4).
Pour éviter des transcodages complexes, les débits nets et le FEC doivent être les mêmes qu'en terrestre sur le satellite.
Comme le débit net en TNT passe de 24128 à 24888 du fait de ce changement, pour que le débit et le FEC soient le même sur le satellite il faut modifier le FEC (2/3 ->3/4) et le symbol rate.

Pour calculer le nouveau symbol rate il suffit en principe d'appliquer quelques règles de 3:
nouveau symbol rate = ancien symbol rate x 4/3 x 2/3 x 24888/24128 = 0,917

Je pense donc qu'il faut multiplier l'ancien SR par 0,917 et remplacer le FEC de 2/3 par 3/4
Sauf erreur ou omission

[herr.bert]

C'est tout faux.

Les nouveaux paramètres sont

11139V 27540 2/3 8PSK
11509H 27500 2/3 8PSK


Mais je cherche encore R1 et R5 avec HD

Mercie

[M@nu]

C'est tout faux.
11509H 27500 2/3 8PSK

Bonsoir. Comment tout faux ? C'est exactement ce que je proposais ci-dessus.
Et pour le deuxième transpondeur, effectivement c'est bien cela.

Le multiplex R1 est alimenté par Atlantic Bird 3 5°O, 11'590 MHz, polarisation verticale, modulation QPSK, débit symbole de 20'000 MS/s et un FEC de 2/3.

Sauf erreur, le multiplex R5 est acheminé actuellement aux émetteurs terrestres via le réseau de Transport Multi-Services de TDF. Chaque chaîne achemine ses programmes en SDI aux têtes de réseaux de TDF situées à Romainville et à la Tour Eiffel, puis le multiplex est créé et transporté sur le backbone. Ce réseau TMS est composé de faisceaux hertziens numériques et de câbles à fibres optiques, il n'y a pas de contribution satellitaire.

[EnoSat]

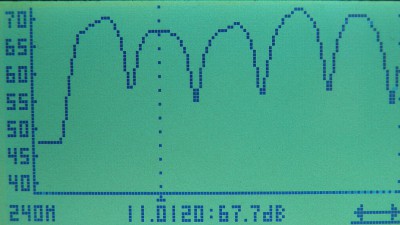

Some pict from 5 West

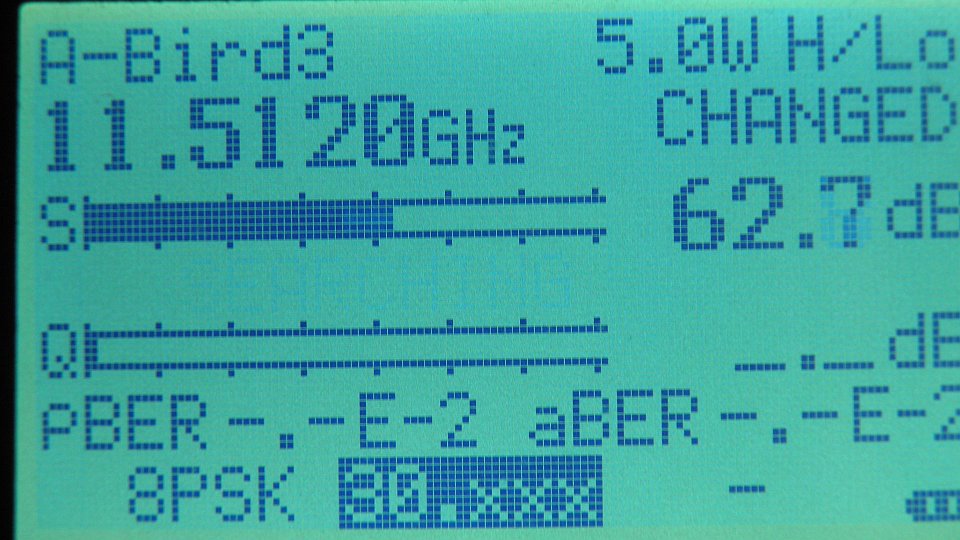

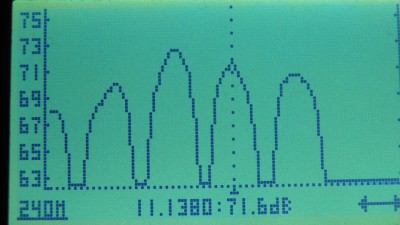

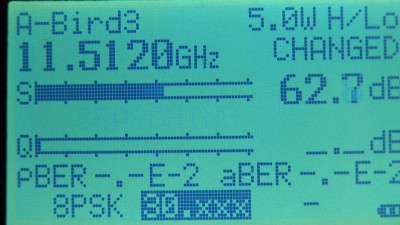

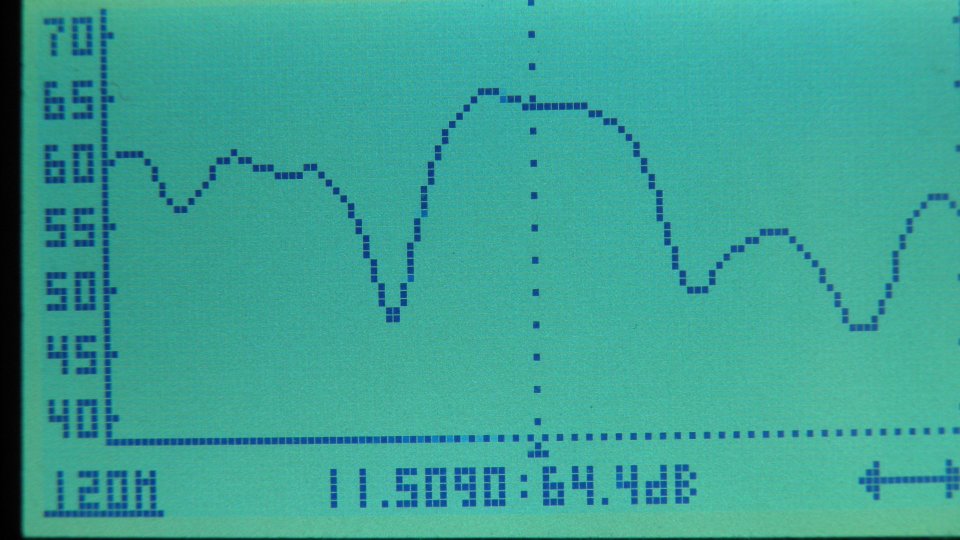

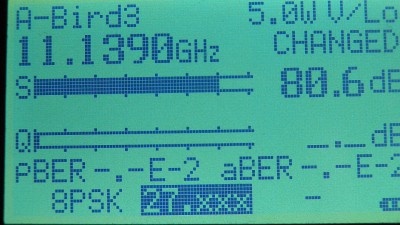

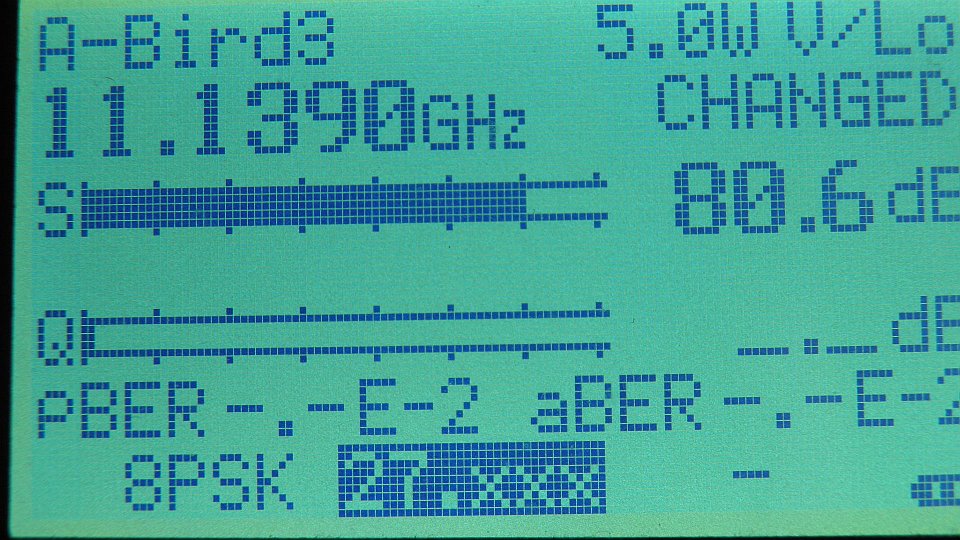

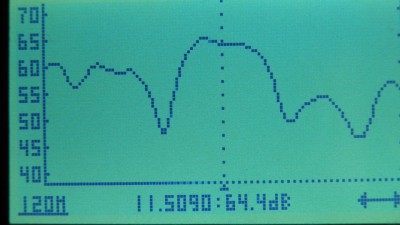

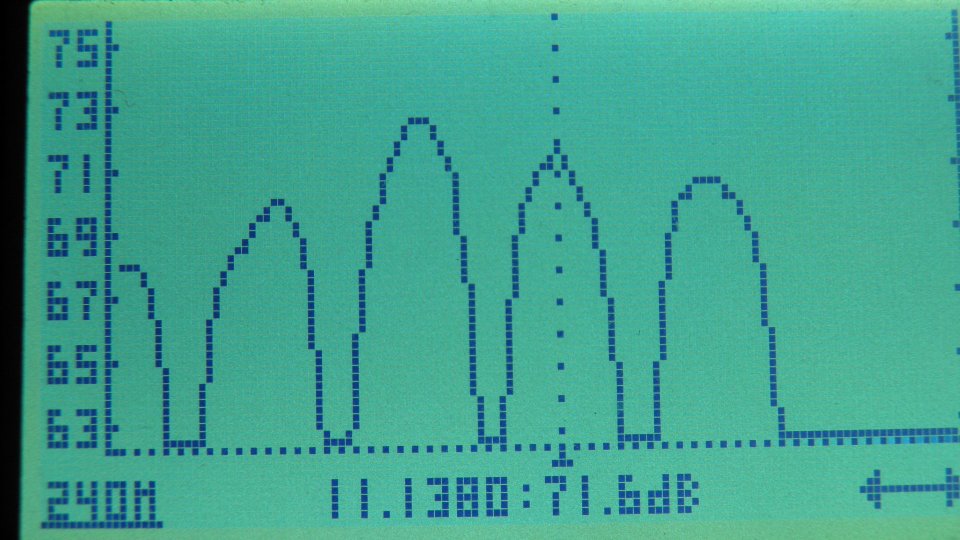

11139 V and 11509 H no lock , but transponders active

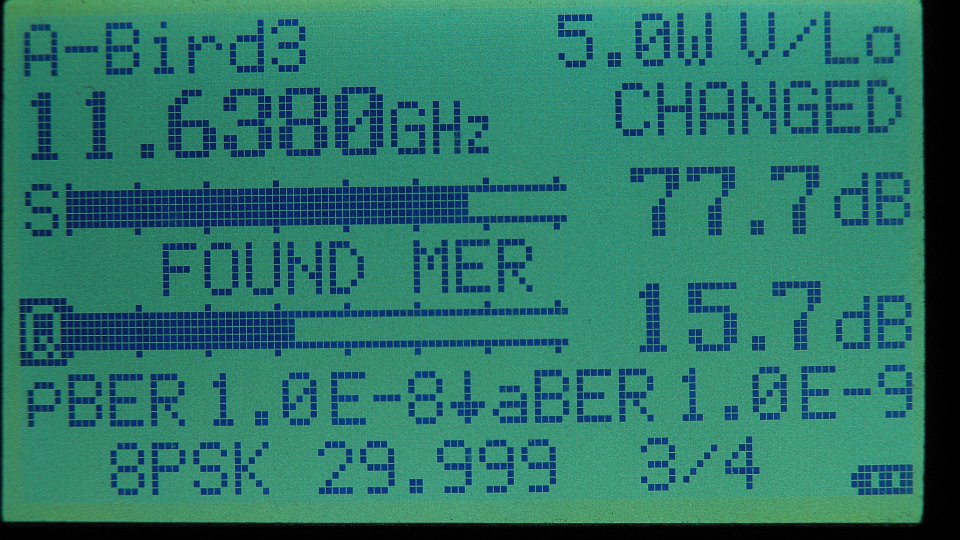

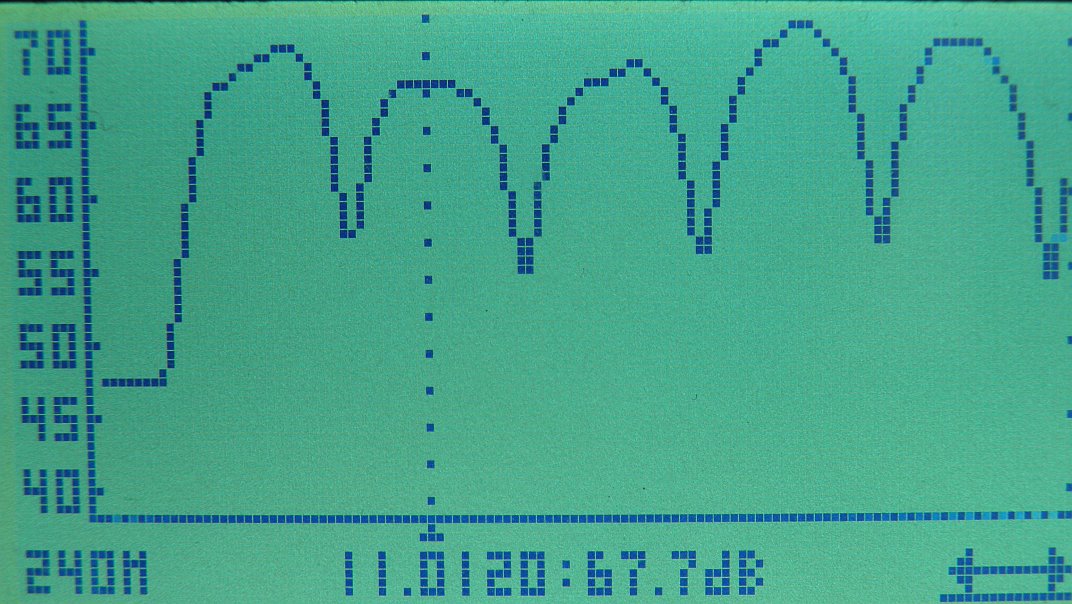

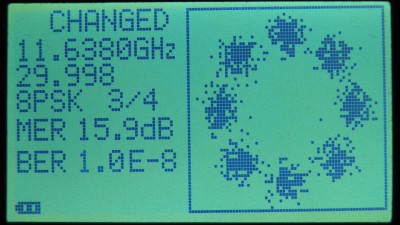

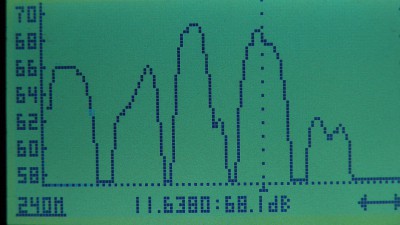

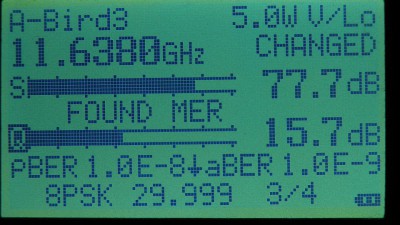

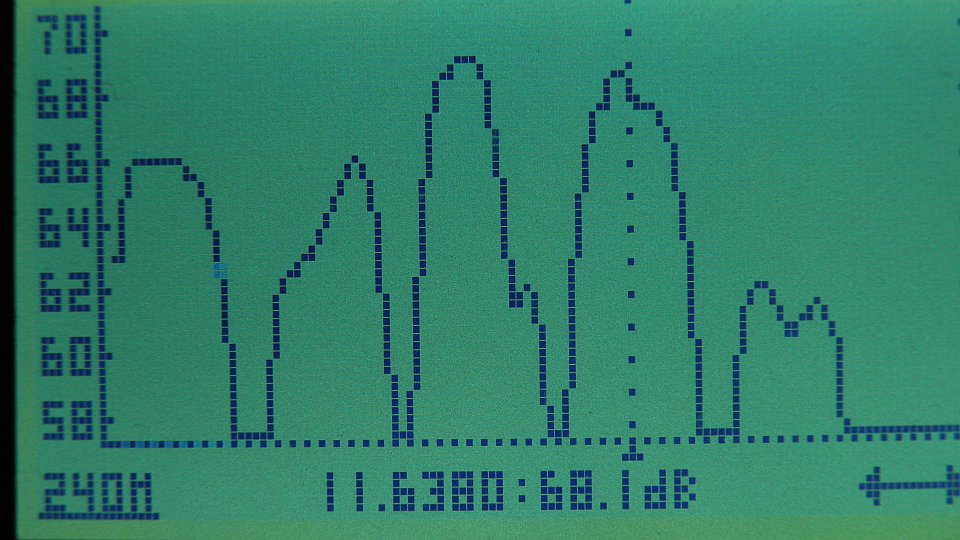

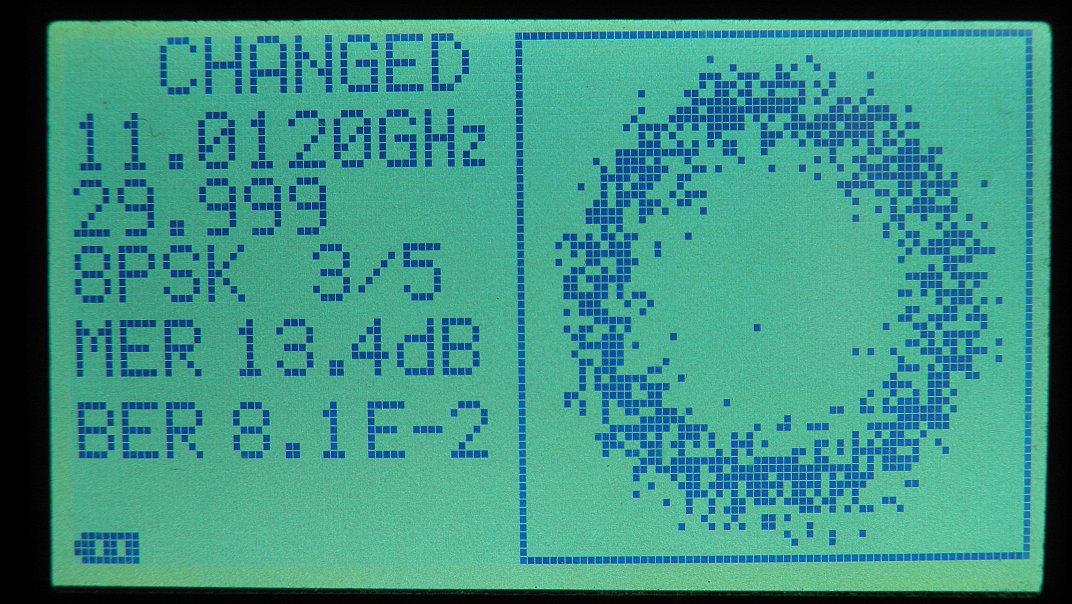

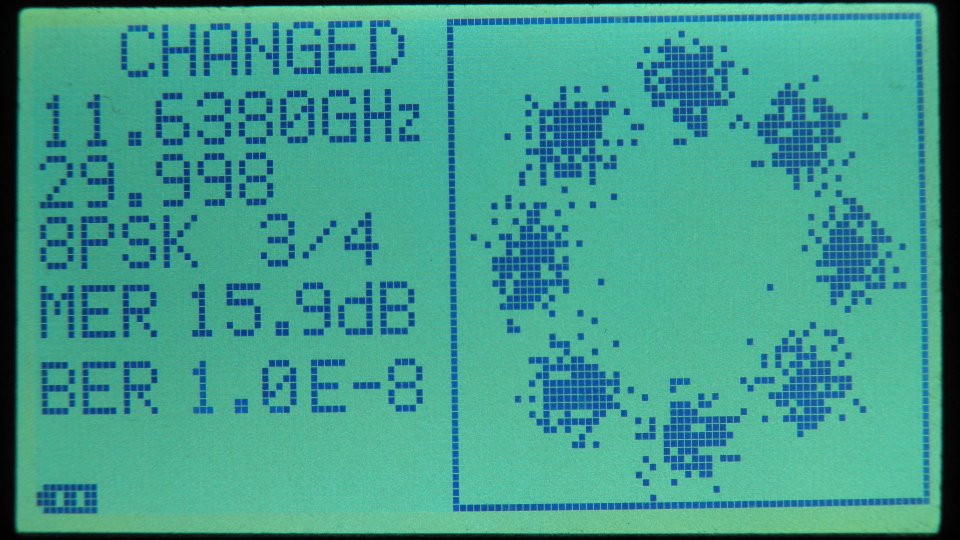

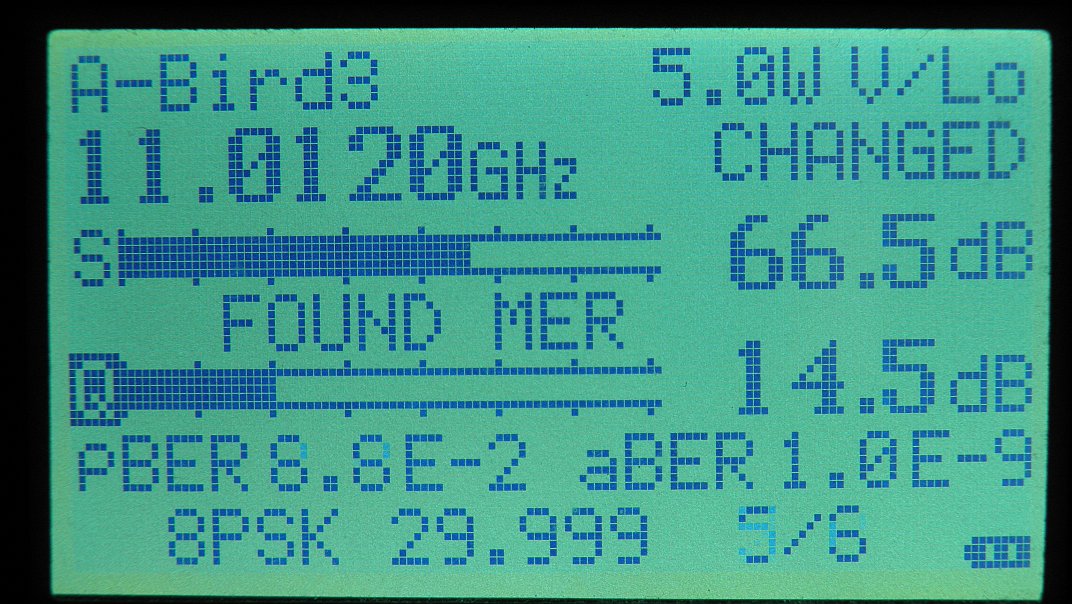

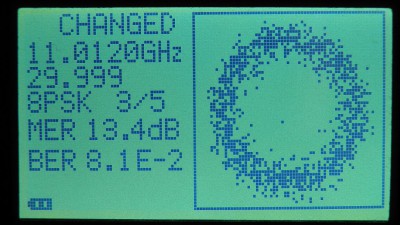

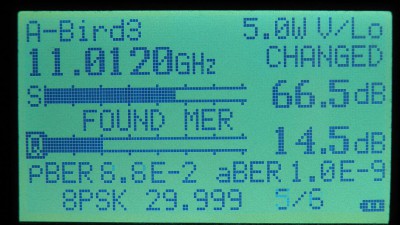

11012 V and 11638 V use DVB-S2/8PSK Multistream and DVB-S2/8PSK

[EnoSat]

Part2

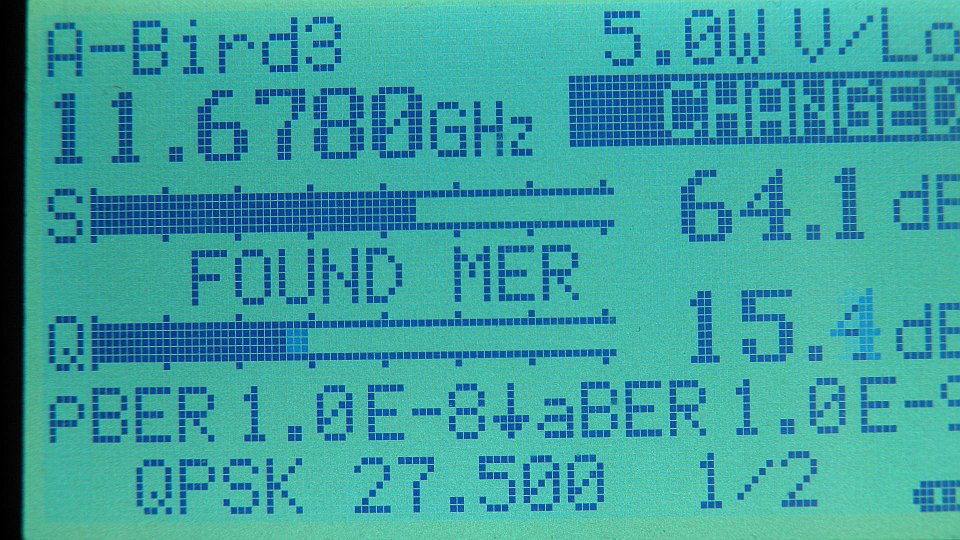

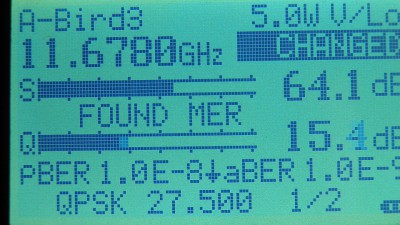

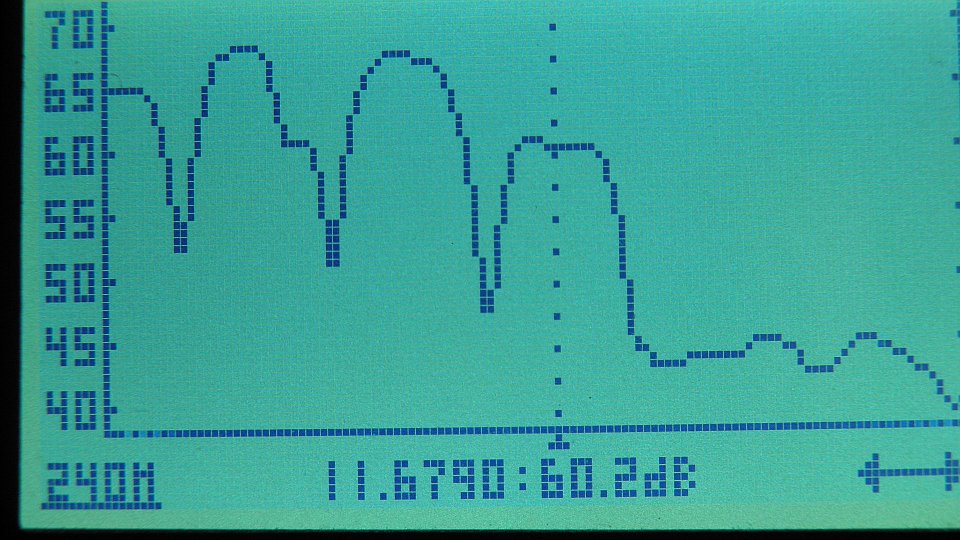

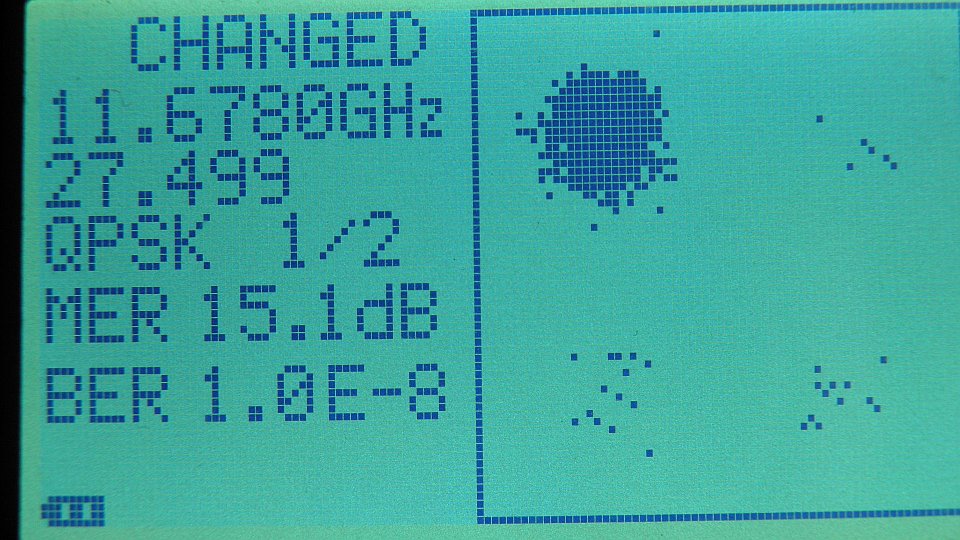

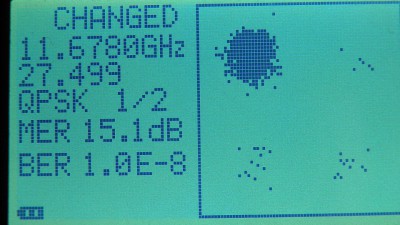

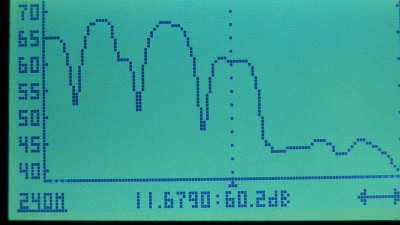

11678 V use some unknown modulation

[EnoSat]

actual status:
11012 V - SR 30000 , DVB-S2/8PSK FEC-3/5 ACM/VCM , MER 13~14dB , PLS-Root-16416 , Multi-2 & 3 & 11
11137 V - unknown - some APSK
11178 V - SR 30000 , DVB-S2/8PSK FEC-3/5 ACM/VCM , MER 13~14dB , PLS-Root-16416 , Multi-4 & 5 & 12
11512 H - unknown
11637 V - SR 30000 , DVB-S2/8PSK FEC-3/5 ACM/VCM , MER 13~14dB , PLS-Root-16416 , Multi-1 ~ 6
11675 H - SR 30000 , DVB-S2/8PSK FEC-2/3 ACM/VCM , MER 13~13dB , PLS-Root-16416 , Multi-7 ~ 16
12585 H - SR 27500 , DVB-S2/8PSK FEC-2/3 CCM , MER 13~14dB , PLS-8 , Multi-1
12607 V - SR 29900 , DVB-S2/8PSK FEC-2/3 CCM , MER 13~14dB , PLS-8 , Multi-1 & 2
12669 H - SR 29900 , DVB-S2/8PSK FEC-2/3 ACM/VCM , MER 15~16dB , PLS-8 , Multi-1

all for DVB-T & DVB-H transmitter`s

PS: some info about 11137V and 11512H ?

[marceljack]

Copy of my answer on another thread:

Hi EnoSat,
These two transponders (11137V and in fact 11509H) use a special 8-PSK modulation system from Newtec which is neither DVB-S nor DVB-S2.
Each of these transponders transmits "as is" (i.e. unencrypted for FTA channels, encrypted for pay channels) two multiplexes of the French TNT (R2 and R3 on 11509H, R4 and R6 on 11137V) in order to supply the signal to terrestrial transmitters.
The R1 multiplex is transmitted in standard DVB-S on 11591V.
For more detail:
http://fr.kingofsat.net/pos-5W.php

[EnoSat]

thanks,
known model type newtec demodulator use on DVB-T transmiters for this signal ?
