02 - Aisne [Hirson - Landouzy, Villers-Cotterêts]

Puis-je recevoir la TNT (simple définition ou HD) dans ma commune et quand ? Débats sur les zones d'ombre...

02 - Aisne [Hirson - Landouzy, Villers-Cotterêts]

Messagepar Laurent » 07 Nov 2007 19:03

Liste des émetteurs du département de l'Aisne :

:arrow: Émetteurs Principaux :
- Hirson - Landouzy.
- Villers-Cotterêts - Fleury.

:arrow: Émetteurs Locaux :
- Chézy-sur-Marne - Troncet.
- Crézancy - Le Cucheron.
- La Ferté-Milon - Préciamont.
- Moÿ-de-l'Aisne - Sud-Ouest.
- Prémontré - La Maisonnette.
- Saint-Quentin - Sud - Château d'eau de la Tombelle.
- Soissons - Leury - Meunier Noir.
- Villiers-Saint-Denis - Centre Médico Chirurgical.

:arrow: Émetteur mis en place par les collectivités territoriales :
- Saint-Quentin 3 - Château d'eau d'Harly.

:arrow: L'émetteur de LA FERTÈ-MILON, bien que situé sur la commune de Préciamont dans le département l'Oise, dessert principalement l'agglomération de La Ferté-Milon (02), il est donc décrit ici dans le sujet consacré aux émetteurs du département de l'Aisne.


Réaménagement de la BANDE 700 MHz dans le département de l'Aisne :

Le transfert de la bande 700 MHz au profit de la téléphonie mobile implique des réaménagements de canaux sur certains émetteurs. Le transfert est échelonné sur plusieurs phases jusqu'en juin 2019.

Pour les émetteurs de Villers-Cotterêts, Chézy-sur-Marne, Crézancy, La Ferté-Milon, Soissons et Villiers-Saint-Denis le transfert de la bande 700 MHz est effectif depuis le 27 mars 2018 (phase 4). Il a donné lieu à des réaménagements de canaux sur les 6 émetteurs concernés.
Les descriptions de ces 6 émetteurs ont été mises à jour en tenant compte des modifications opérées lors de ces réaménagements.

Pour les 5 autres émetteurs du département : Hirson, Moÿ-de-l'Aisne, Prémontré, Saint-Quentin-Sud et Saint-Quentin 3, le transfert de la bande 700 MHz est programmé sur la phase 12 qui est prévue le 14 mai 2019. Il donnera lieu à des réaménagements de canaux sur les 5 émetteurs concernés. Ces réaménagements sont détaillés ci-dessous, dans la description des émetteurs.

Vous trouverez plus d'information sur le forum, dans le sujet : Changement de norme TNT et transfert de la bande des 700 mhz

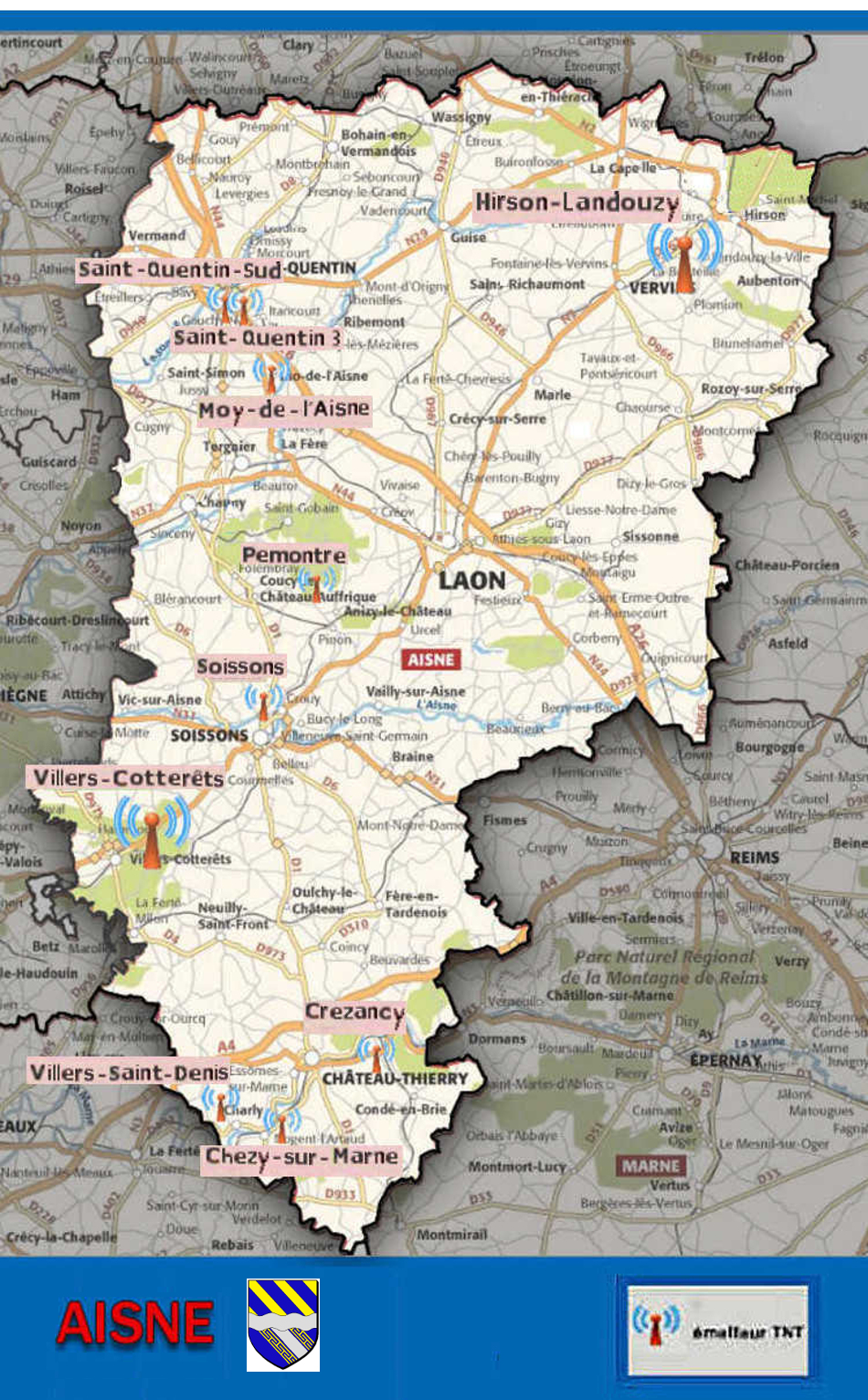

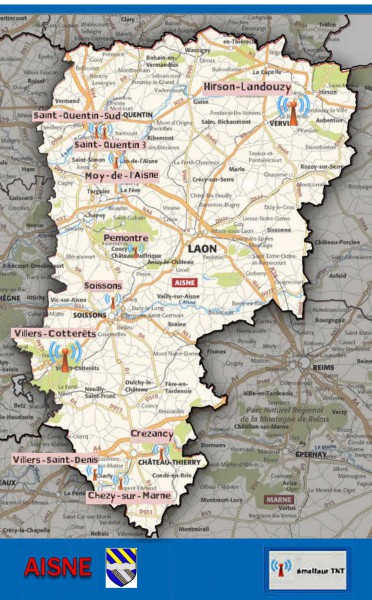

Emplacement des émetteurs du département de l'Aisne :

Cliquez sur la carte pour l'agrandir



Liste des anciens topics :
:arrow: Emetteur d'Hirson - Landouzy


Couverture des émetteurs TNT :
Pour identifier de quel émetteur vous dépendez, recherchez votre commune par l'intermédiaire des outils disponibles sur les sites de TNTtest, du CSA ou de TDF :
:arrow: Test de couverture TNTtest
:arrow: Zones de couverture du CSA
:arrow: Test de couverture TDF


COMPOSITION DES MULTIPLEX NATIONAUX


:arrow: La composition du multiplex local (R1) est donnée ci-dessous, avec la description de chaque émetteur.

-------------------------------------------------------------------------------------

HIRSON - LANDOUZY

Émetteur Principal.

Il y a 2 pylônes pour la diffusion de la TNT sur la commune de Landouzy-la-Ville :

:arrow: Localisation du pylône TDF du Chaudron, sur lequel TDF diffuse les multiplex R1 à R3 et ONECAST les multiplex R4 et R7.

D'autres photos sont disponibles ici
D'autres photos sont disponibles sur le site tvradio-nord.com

:arrow: Localisation du pylône ONECAST du Pinacle, qui diffuse le multiplex R6 :

Image (photo de Palo).

:arrow: Page Wikipedia consacrée à ce site
ATTENTION les données techniques de l'émetteur ne sont pas nécessairement à jour dans la page Wikipédia.


hirson carte.gif


:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 25H 80kW (ONECAST sur pylône TDF).
R3: 27H 22kW (TDF).
R2: 32H 22kW (TDF).
R7: 39H 80kW (ONECAST sur pylône TDF).
R1: 48H 80kW (TDF).
R6: 54H 80kW (ONECAST).

MODIFICATIONS prévues le 14 mai 2019 (phase 12 des réaménagements BANDE 700) :
le multiplex R6 passera sur le canal 35


:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


-------------------------------------------------------------------------------------

VILLERS-COTTERÊTS - FLEURY

Émetteur Principal.

:arrow: Localisation du pylône TDF du carrefour de Saut du Cerf, sur la commune de Fleury :

D'autres photos sont disponibles ici

:arrow: Page Wikipedia consacrée à ce site
ATTENTION les données techniques de l'émetteur ne sont pas nécessairement à jour dans la page Wikipédia.


:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 36V 2,2kW (TDF). (sur canal 56 avant le 27/03/2018)
R7: 40V 8kW (ITAS TIM).
R1: 41V 8kW (TDF).
R3: 43V 2,4kW (TDF).
R6: 45V 8kW (ONECAST).
R4: 46V 8kW (TDF).

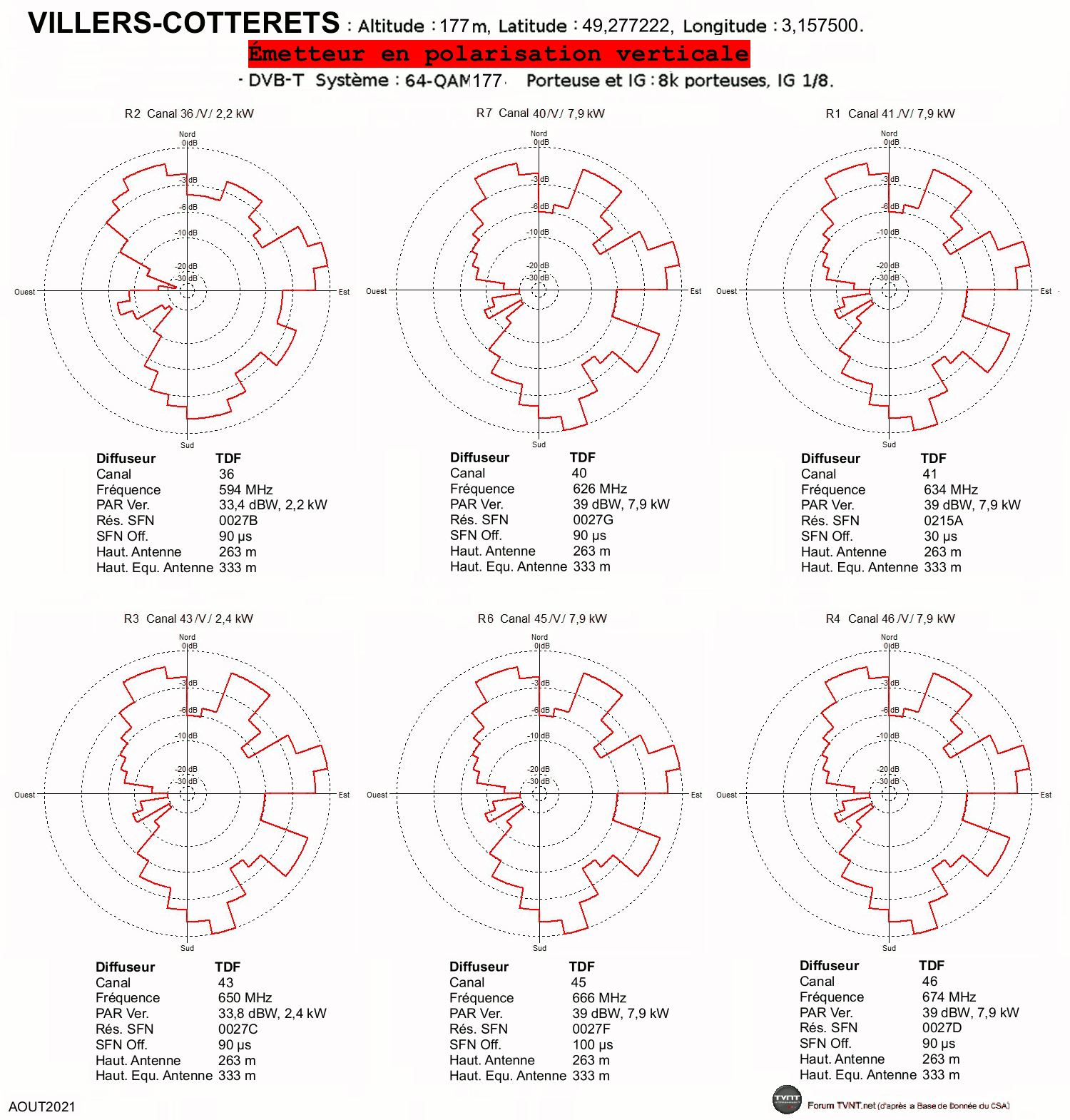

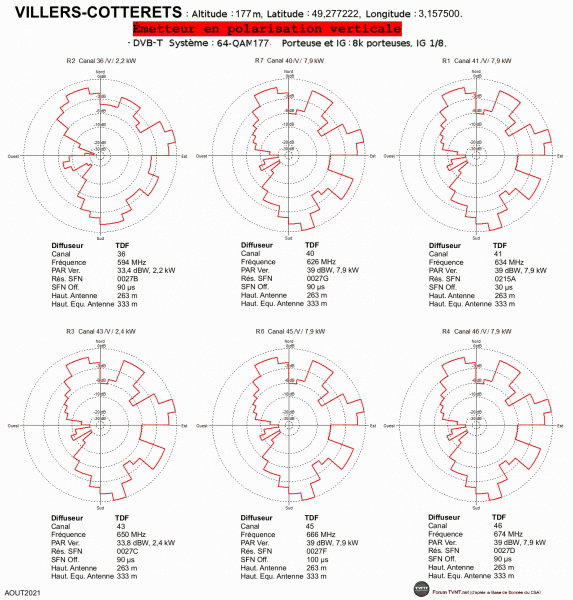

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
VILLERS COTTERET.gif

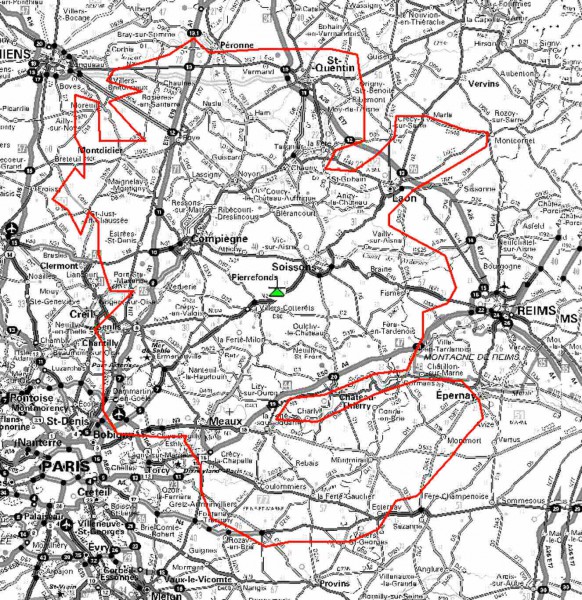

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

CHÉZY-SUR-MARNE - TRONCET

:arrow: Localisation du pylône TDF du Petit Troncet, commune de Chézy-sur-Marne :


:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 36H 11W (TDF). (sur canal 56 avant le 27/03/2018)
R7: 40H 11W (TDF).
R1: 41H 11W (TDF).
R3: 43H 11W (TDF).
R6: 45H 11W (TDF).
R4: 46H 11W (TDF).

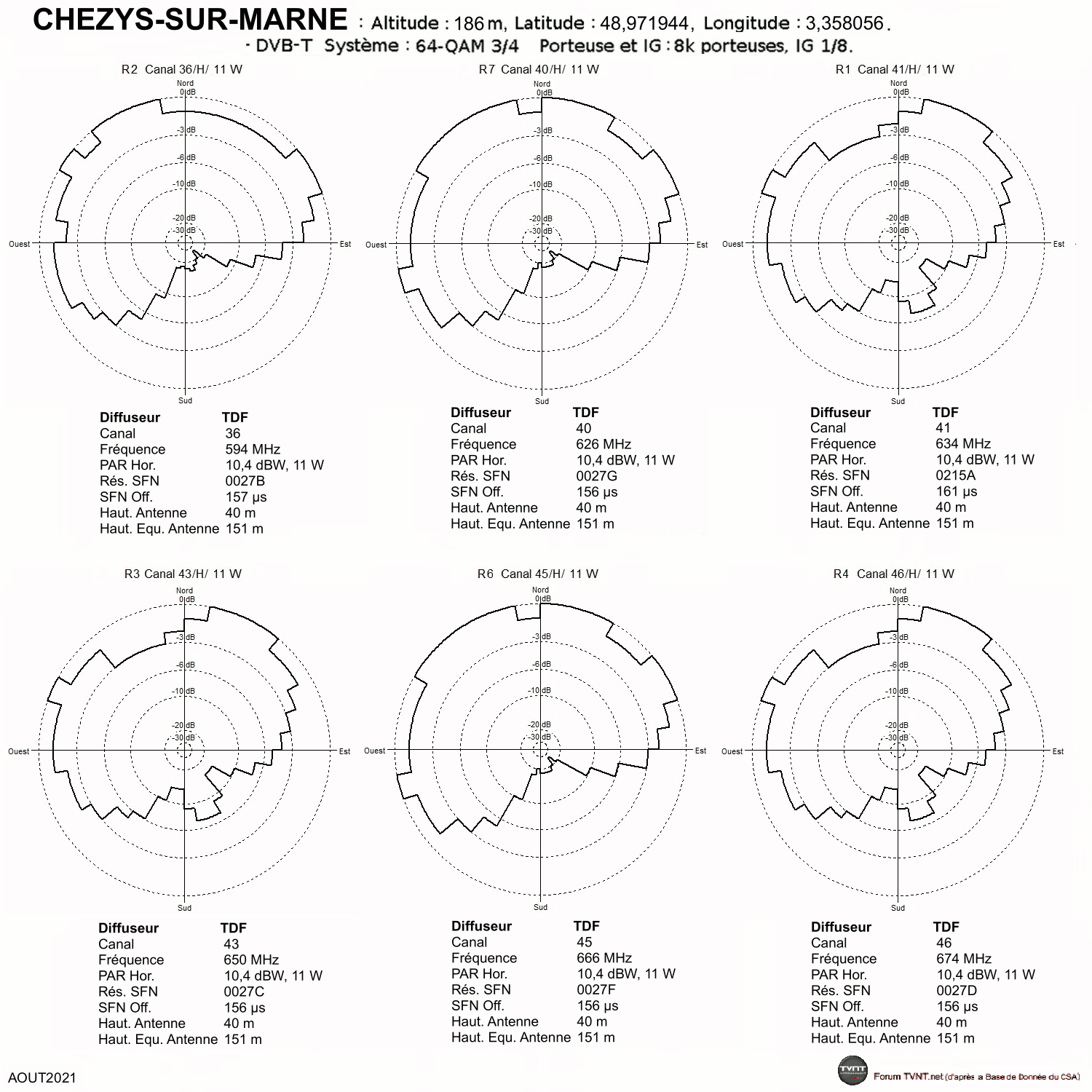

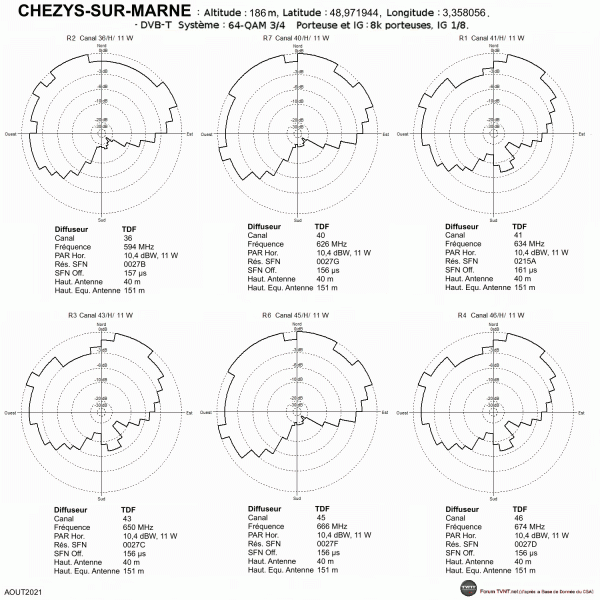

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

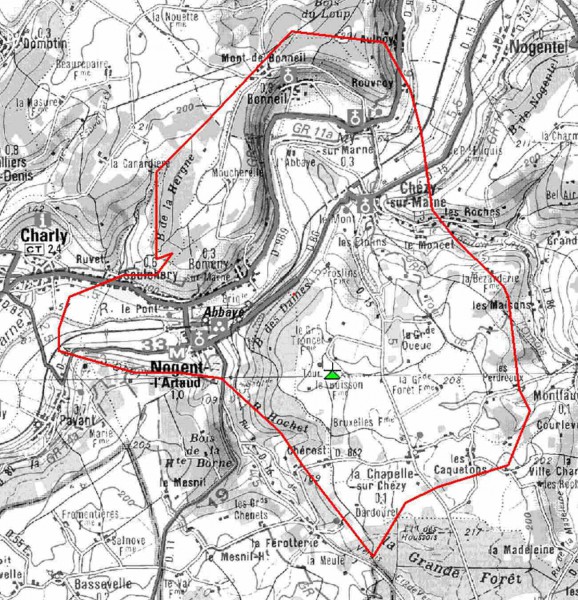

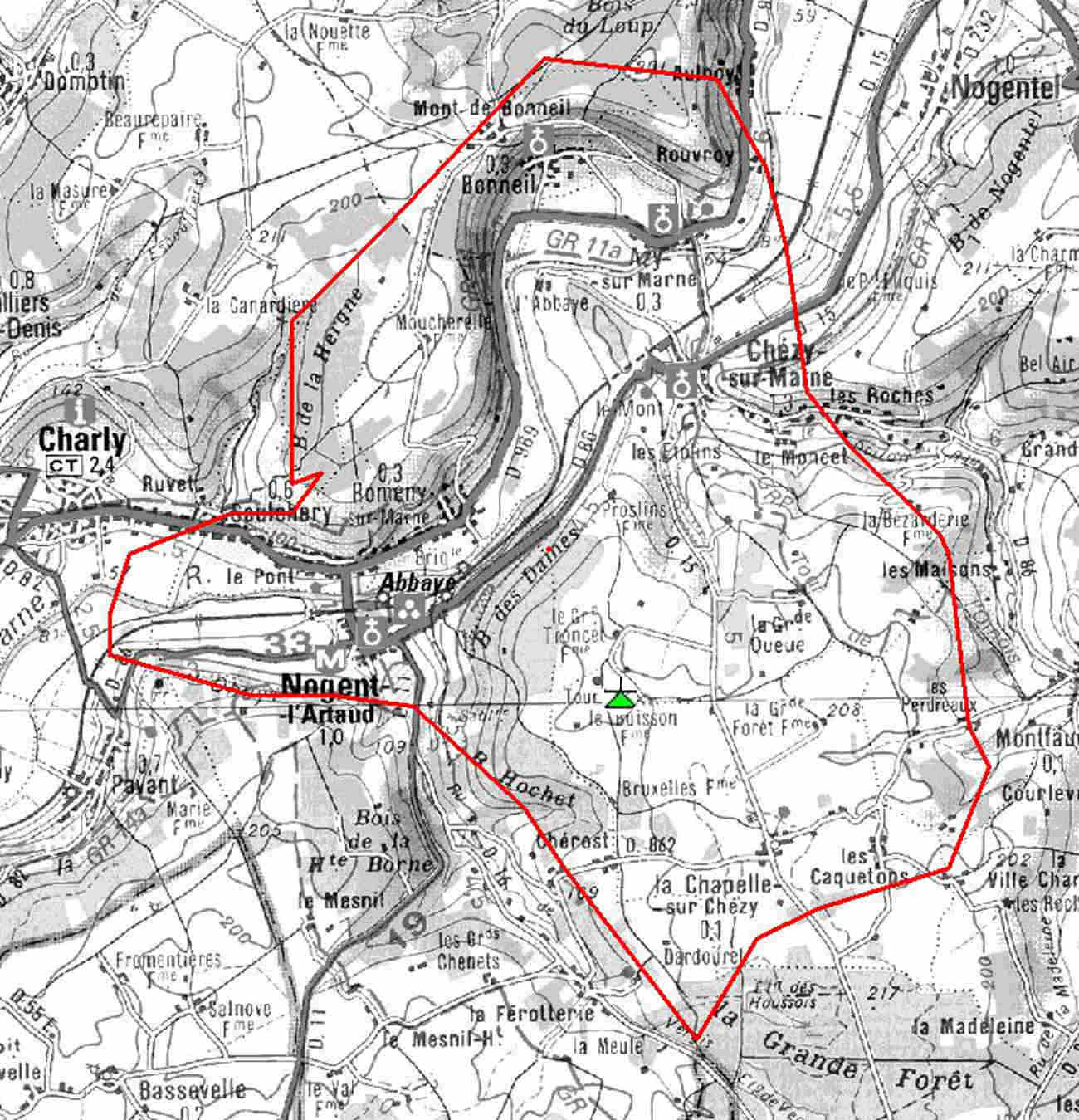

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

CRÉZANCY - LE CUCHERON

:arrow: Localisation du pylône TDF du Crucheron, chemin du relais, commune de Crézancy.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 24H 15W (TDF).
R2: 36H 15W (TDF). (sur canal 56 avant le 27/03/2018)
R7: 40H 15W (TDF).
R3: 43H 11W (TDF).
R6: 45H 15W (TDF).
R4: 46H 15W (TDF).

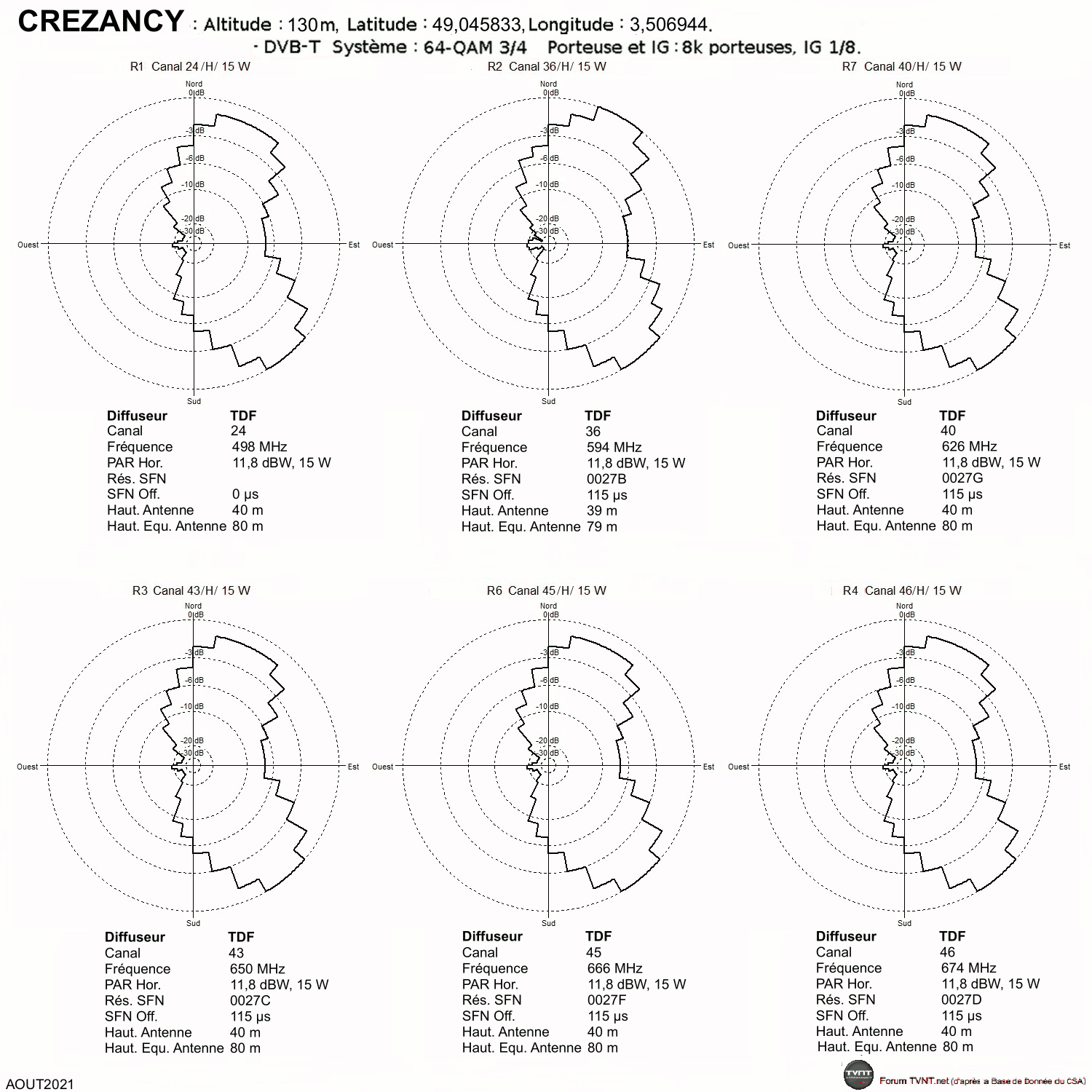

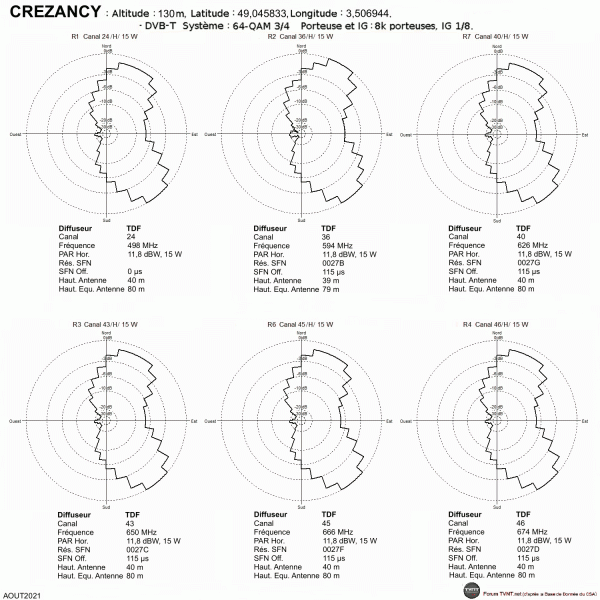

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

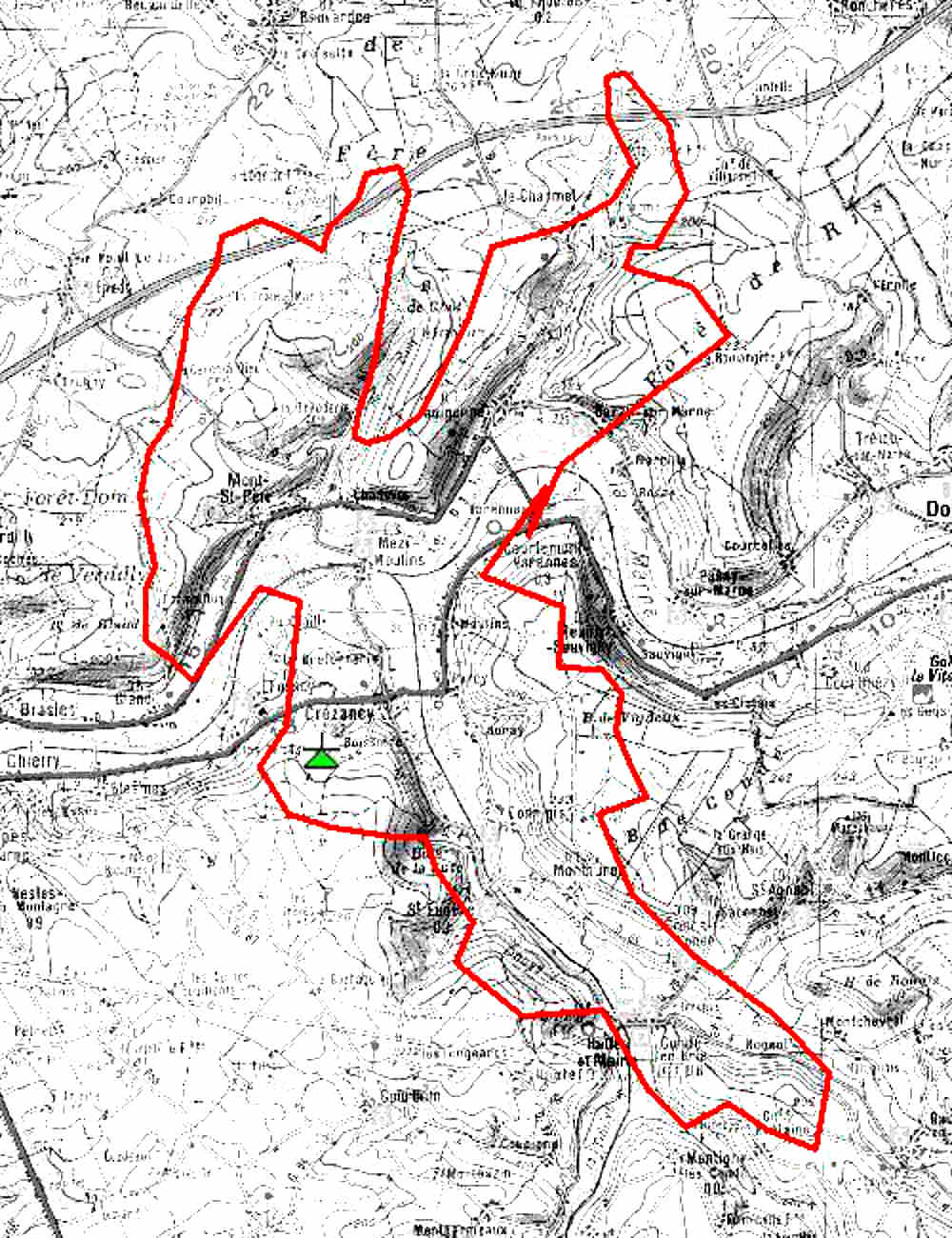

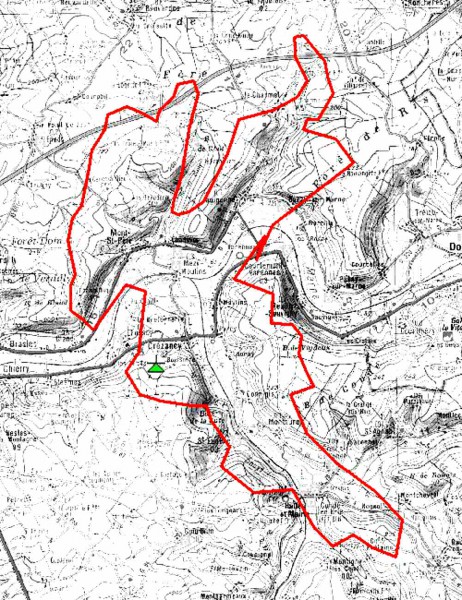

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

LA FERTÉ-MILON - PRÉCIAMONT

:arrow: Localisation du pylône TDF de Précy-à-Mont, sur la commune de Marolles (département de l'Oise)

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 36H 3,2W (TDF). (sur canal 56 avant le 27/03/2018)
R7: 40H 3,2W (TDF).
R1: 41H 3,2W (TDF).
R6: 45H 3,2W (TDF).
R4: 46H 3,2W (TDF).

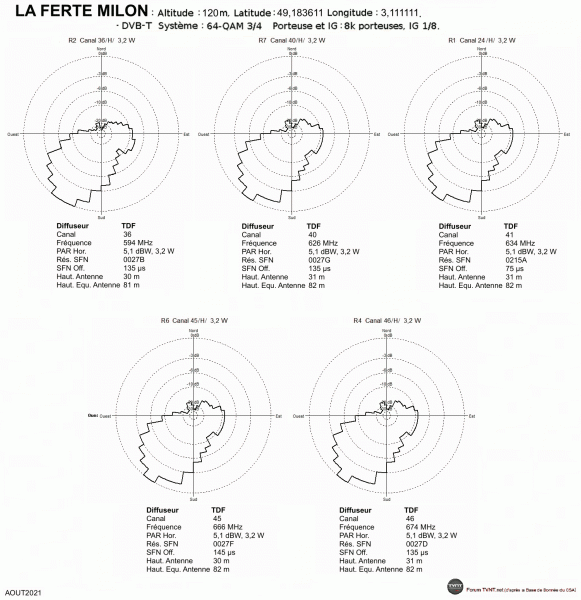

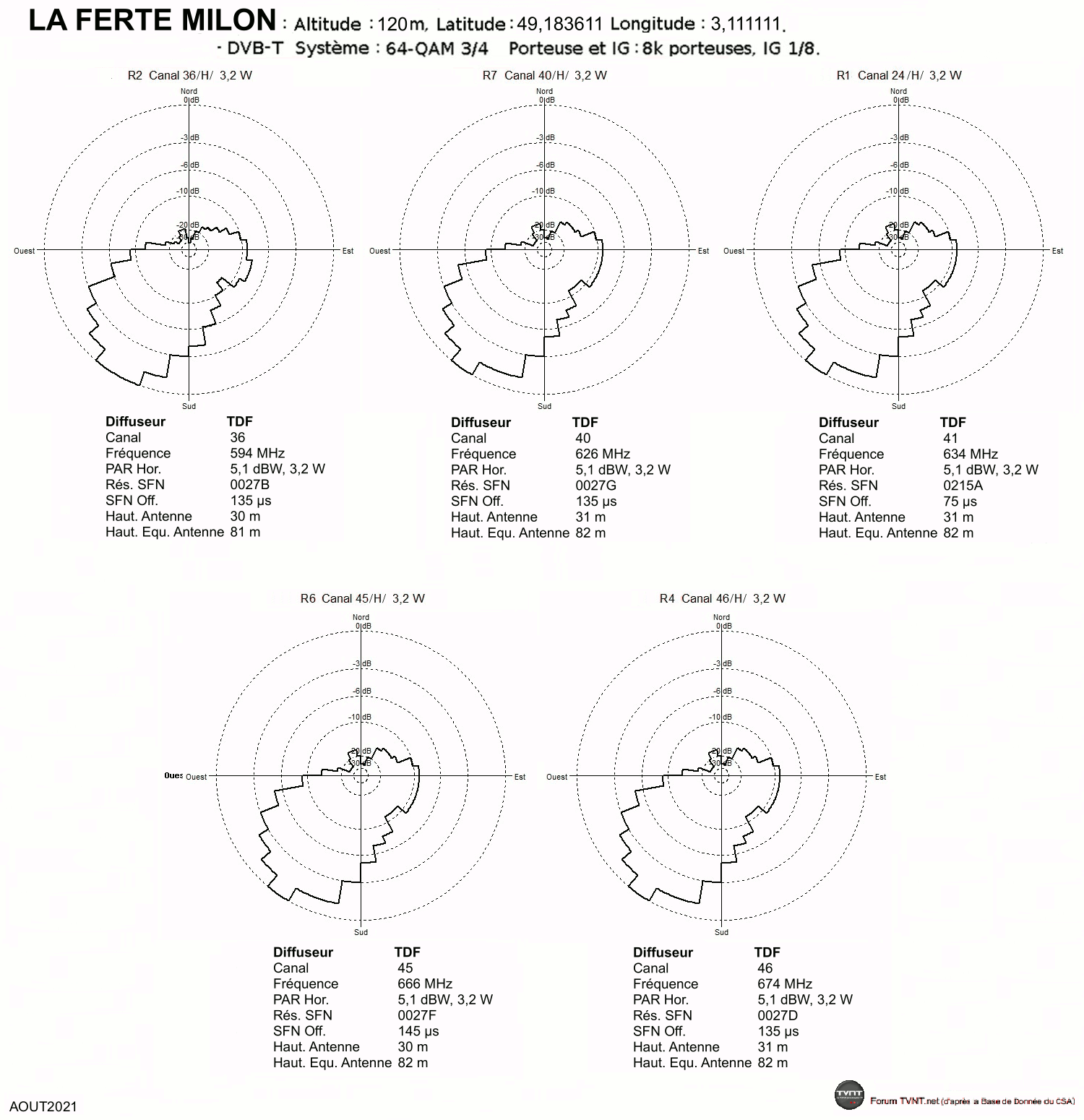

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
LA FERTE-MILON.gif

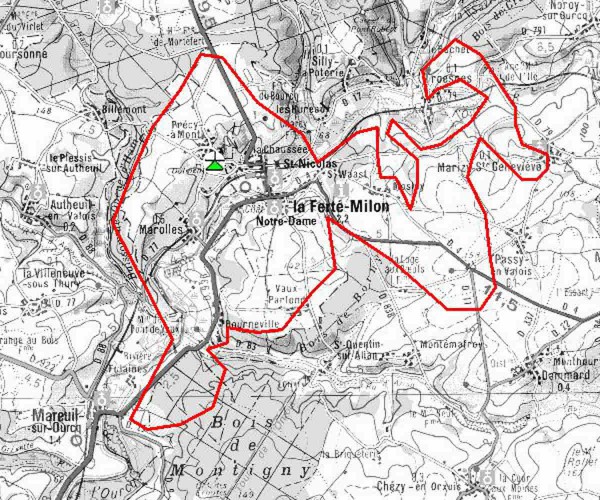

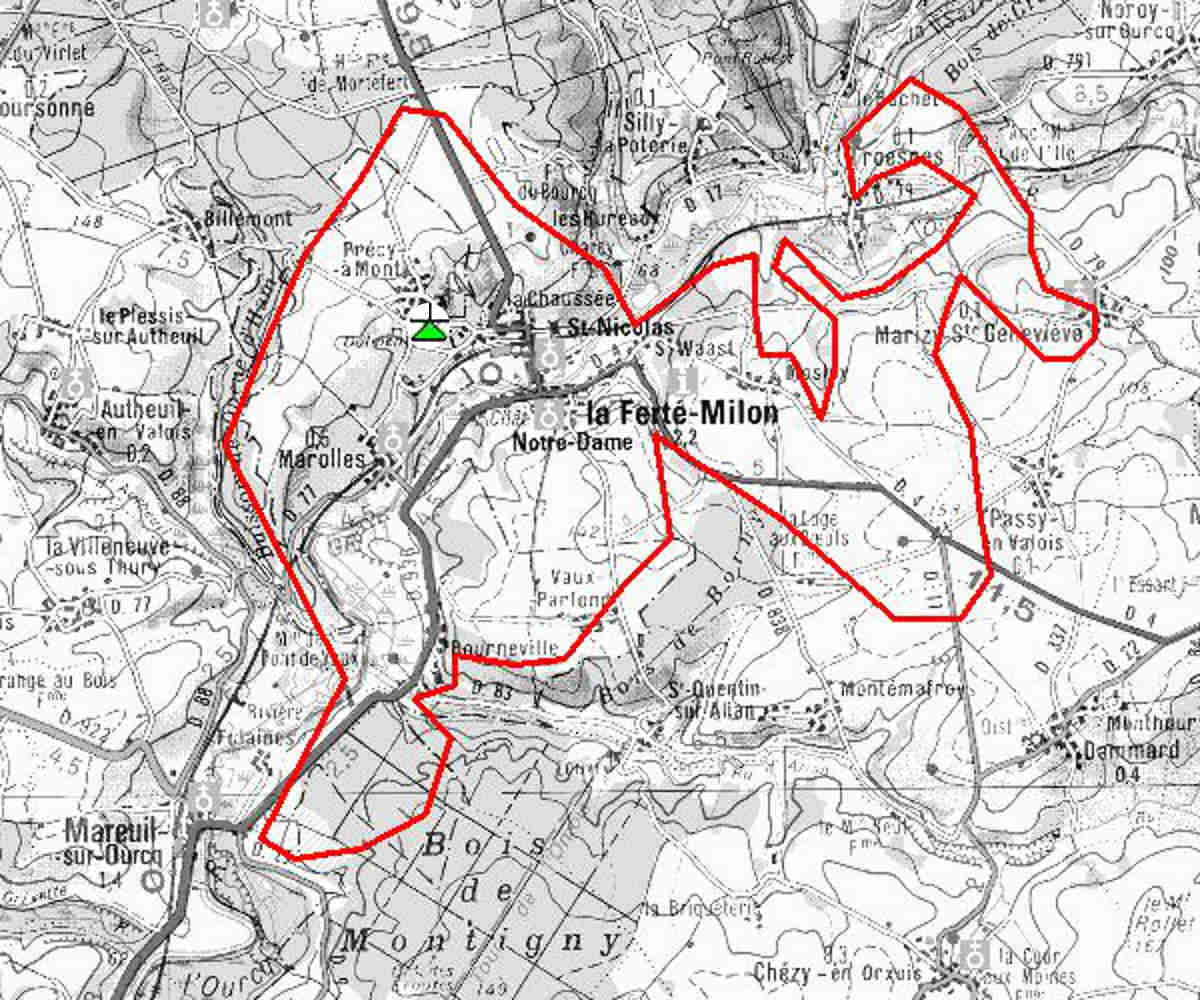

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

MOŸ-DE-L'AISNE - SUD-OUEST

Il y a 2 pylônes pour la TNT sur la commune Moÿ-de-l'Aisne :
:arrow: Localisation du pylône TDF de la cité du Maroc, qui diffuse les multiplex R2, R3, R6 et R7.
:arrow: Localisation du pylône ITAS TIM du chemin de Guisois qui diffuse les multiplex R1 et R4.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 25H 4W (ITAS TIM)
R3: 27H 3,2W (TDF).
R2: 32H 3,2W (TDF).
R7: 39H 3,2W (TDF).
R1: 48H 4W (ITAS TIM).
R6: 54H 3,2W (TDF).

MODIFICATIONS prévues le 14 mai 2019 (phase 12 des réaménagements BANDE 700) :
le multiplex R6 passera sur le canal 35

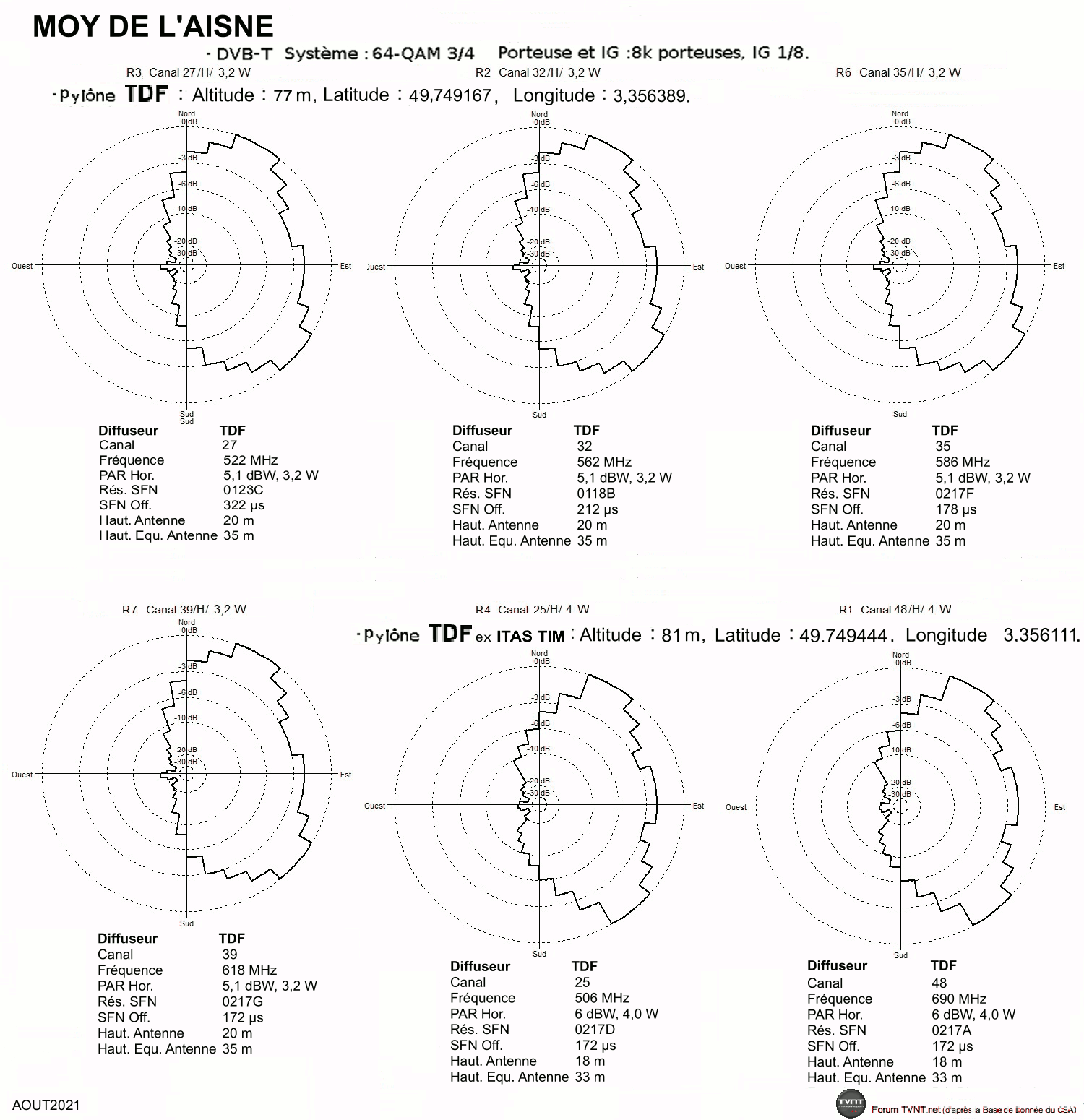

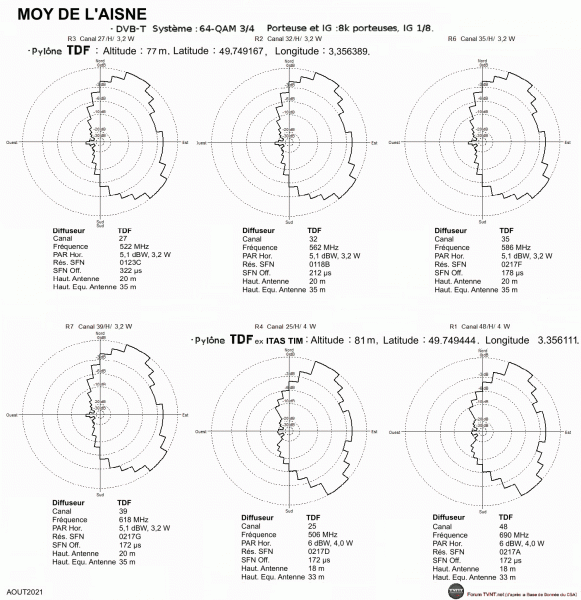

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

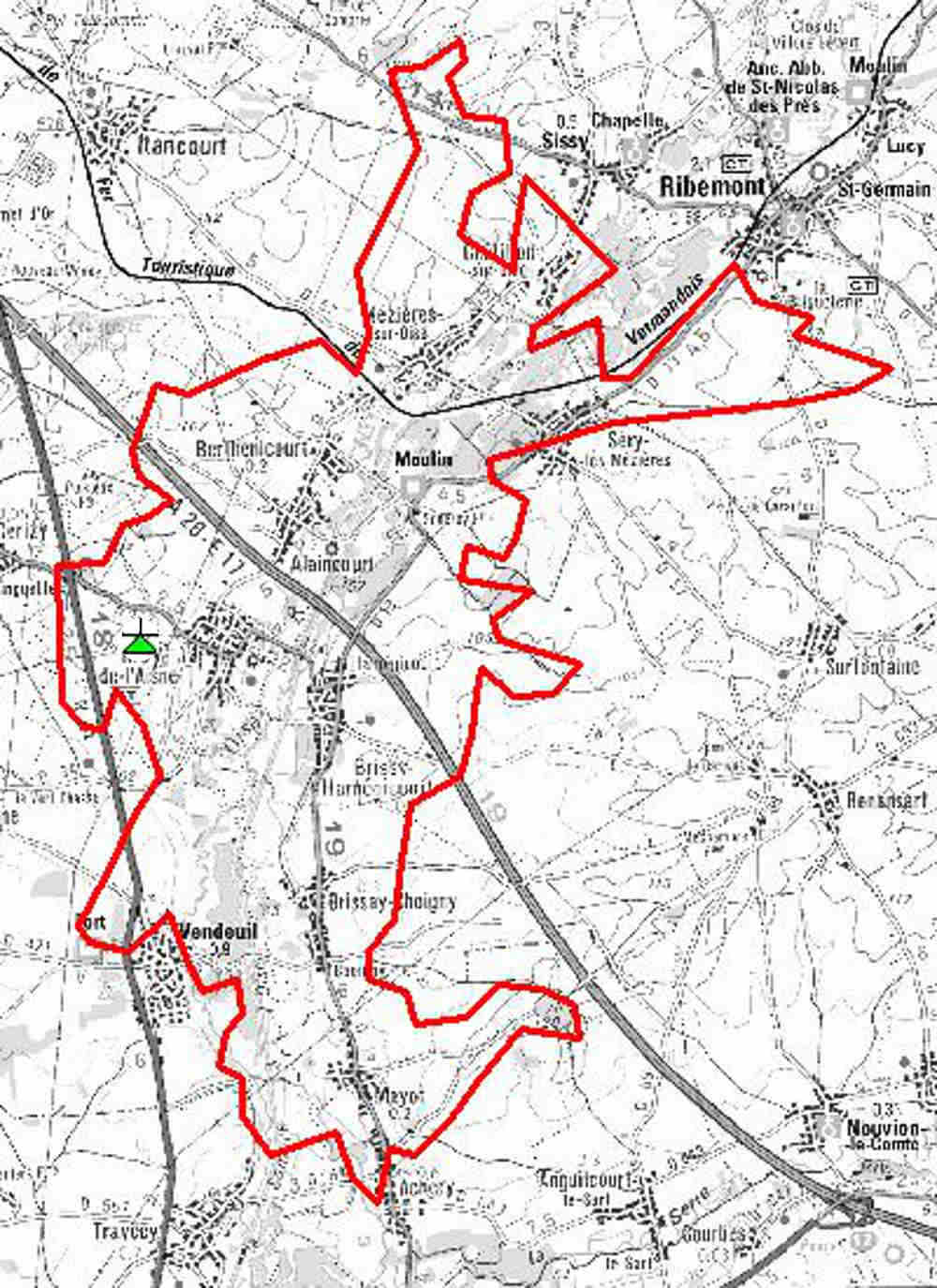

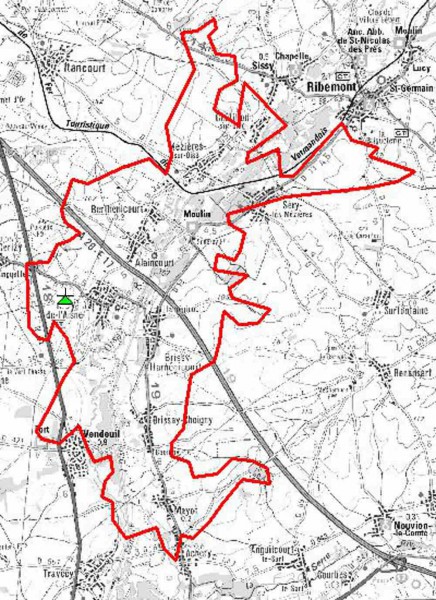

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

PRÉMONTRÉ - LA MAISONNETTE

:arrow: Localisation du pylône TDF de La Montagne, sur la commune de Wissignicourt.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 41H 500mW (TDF).
R6: 44H 500mW (TDF).
R4: 47H 500mW (TDF).
R7: 59H 500mW (TDF).
R2: 60H 500mW (TDF).

MODIFICATIONS prévues le 14 mai 2019 (phase 12 des réaménagements BANDE 700) :
le multiplex R2 passera sur le canal 31 et le R7 sur le canal 37

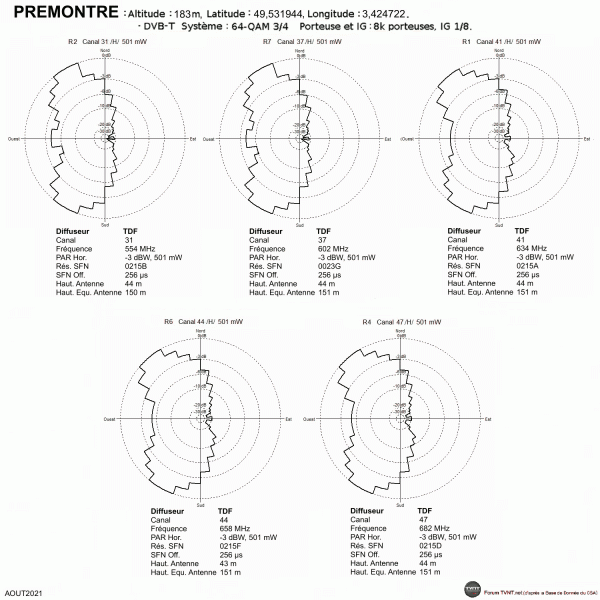

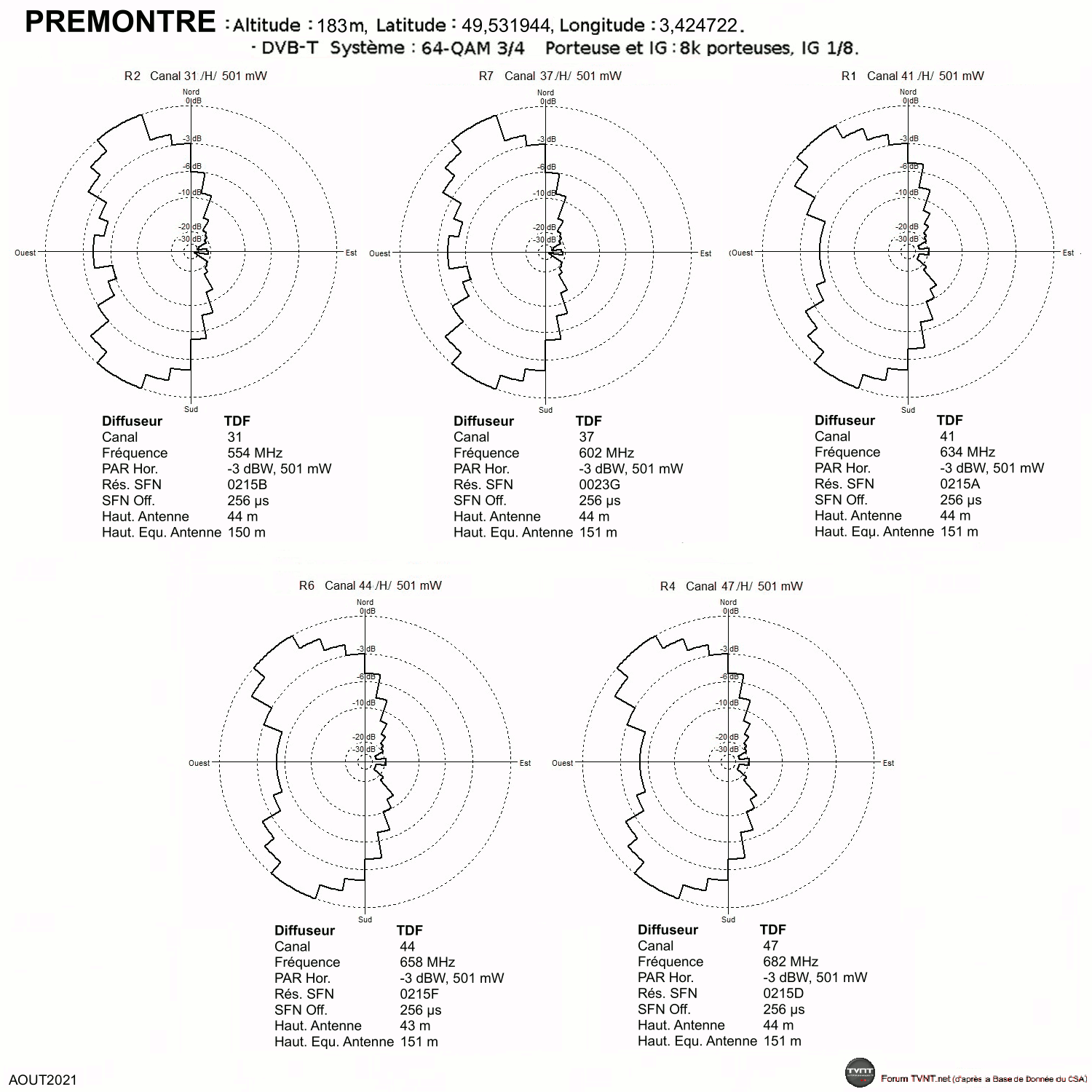

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

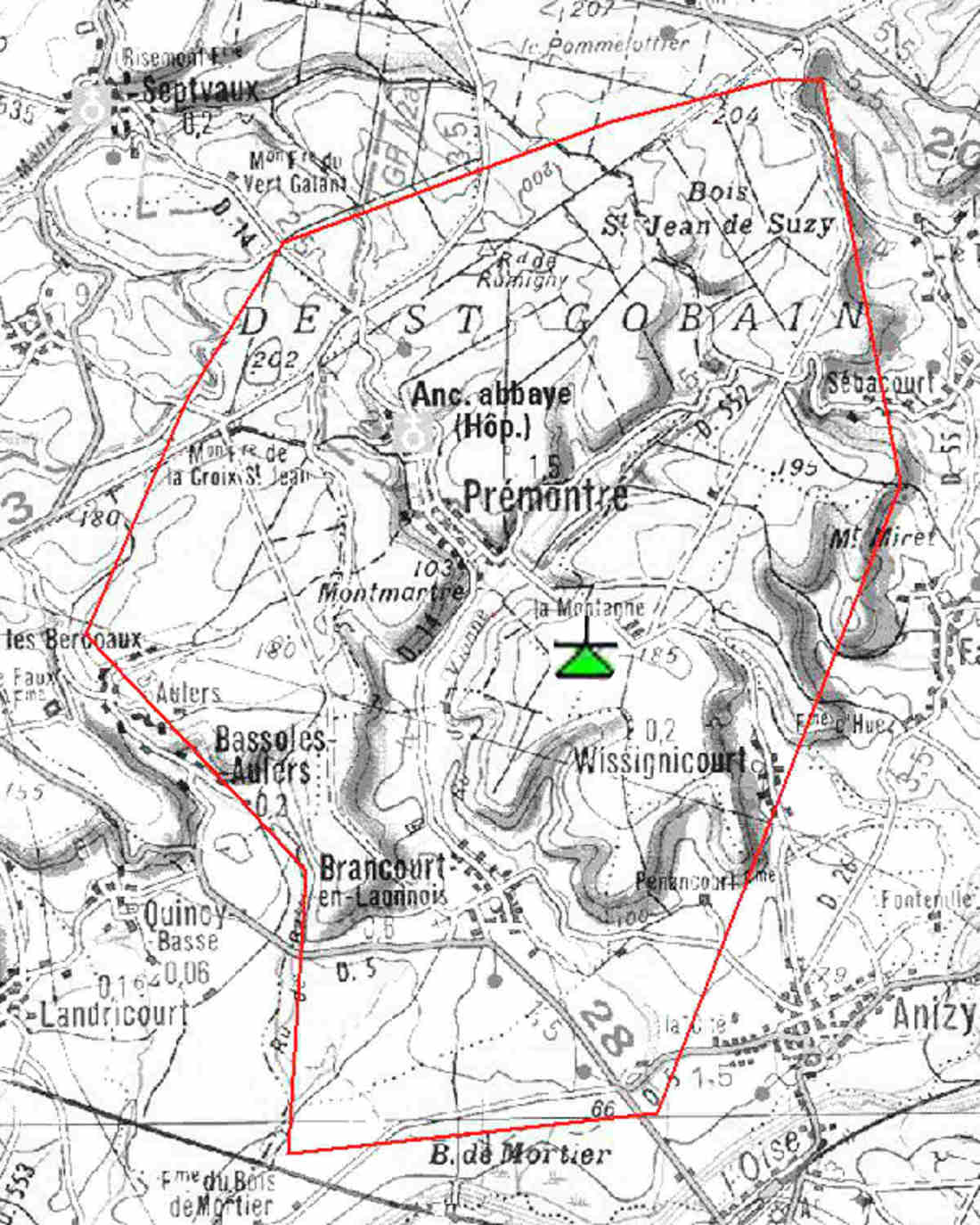

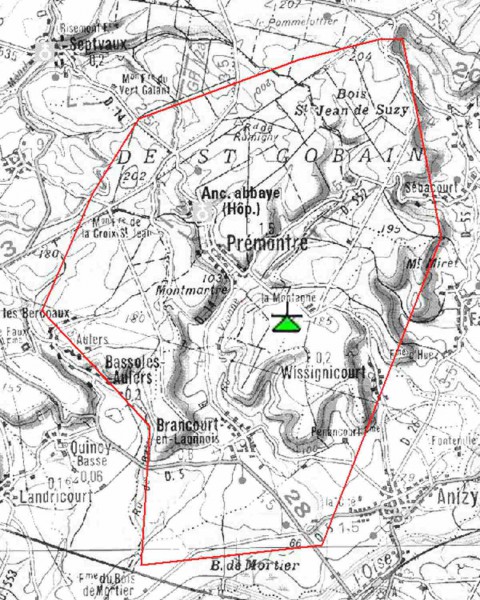

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

SAINT-QUENTIN - SUD - CHÂTEAU D'EAU DE LA TOMBELLE

:arrow: Localisation du pylône TOWERCAST du château d'eau de la Tombelle, commune de Saint-Quentin :


:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 42H 40W (TOWERCAST).
R6: 44H 40W (TOWERCAST).
R4: 47H 43W (TOWERCAST).
R3: 49H 40W (TOWERCAST).
R7: 59H 45W (TOWERCAST).
R2: 60H 45W (TOWERCAST).

MODIFICATIONS prévues le 14 mai 2019 (phase 12 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 33, le R2 sur le 31, le R3 sur le 34 et le R7 sur le canal 37

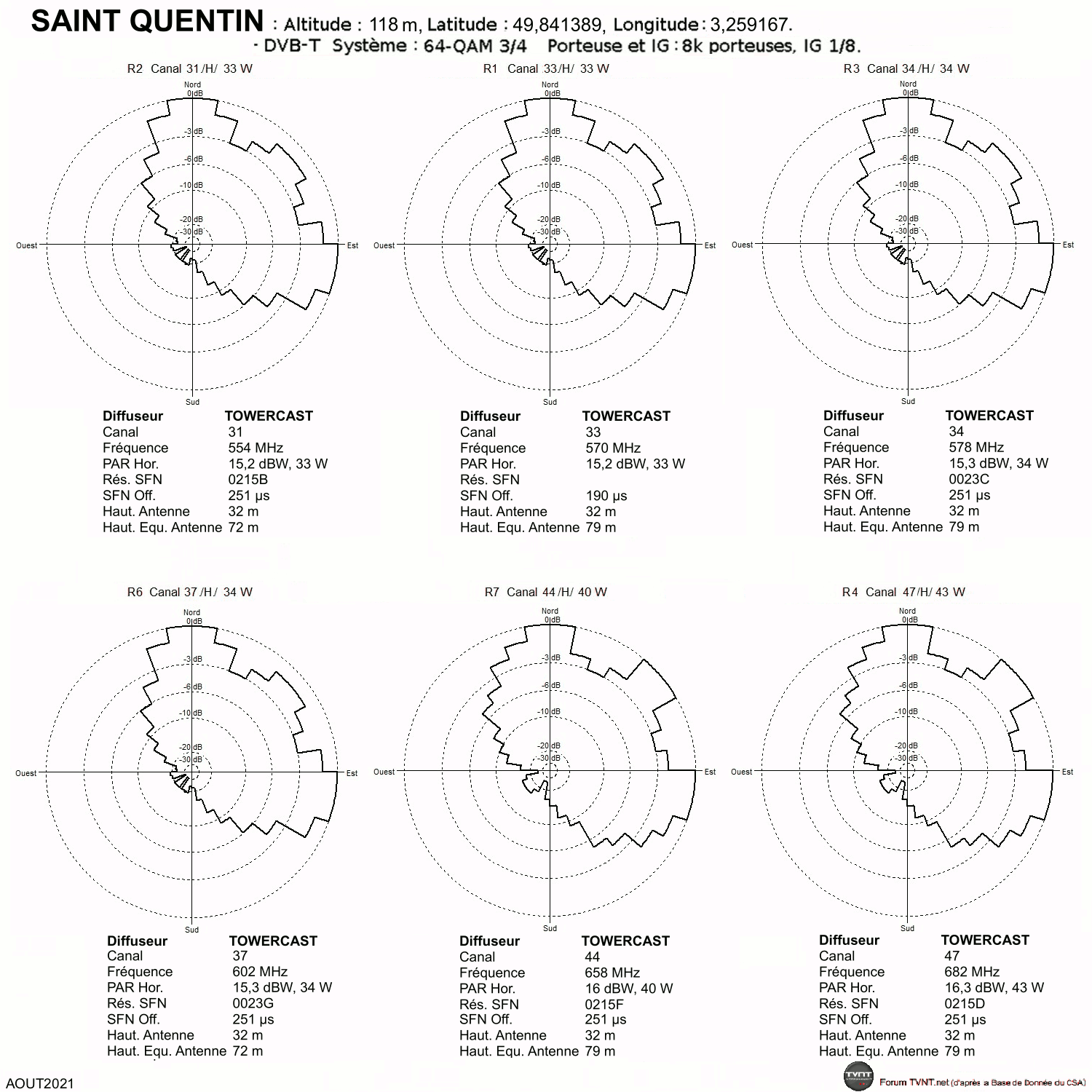

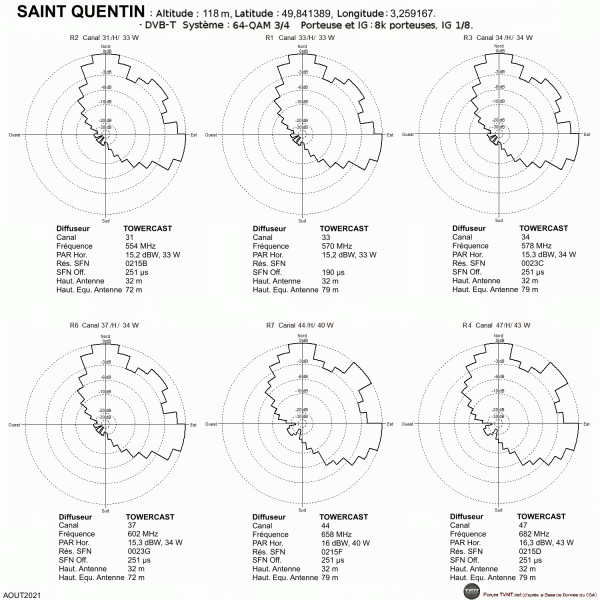

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

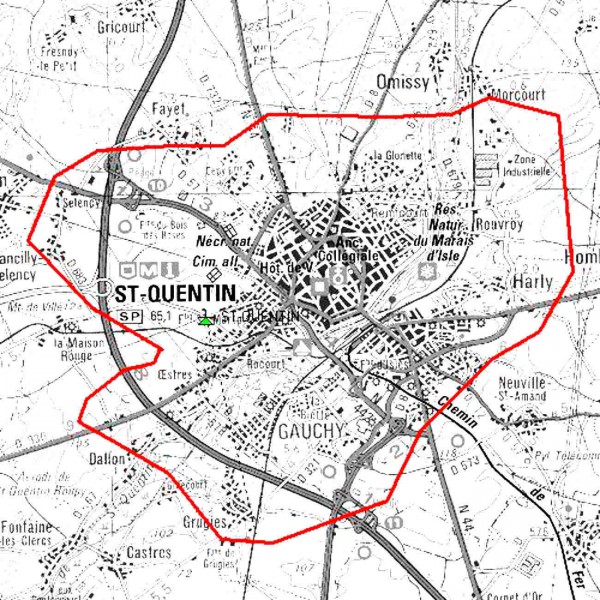

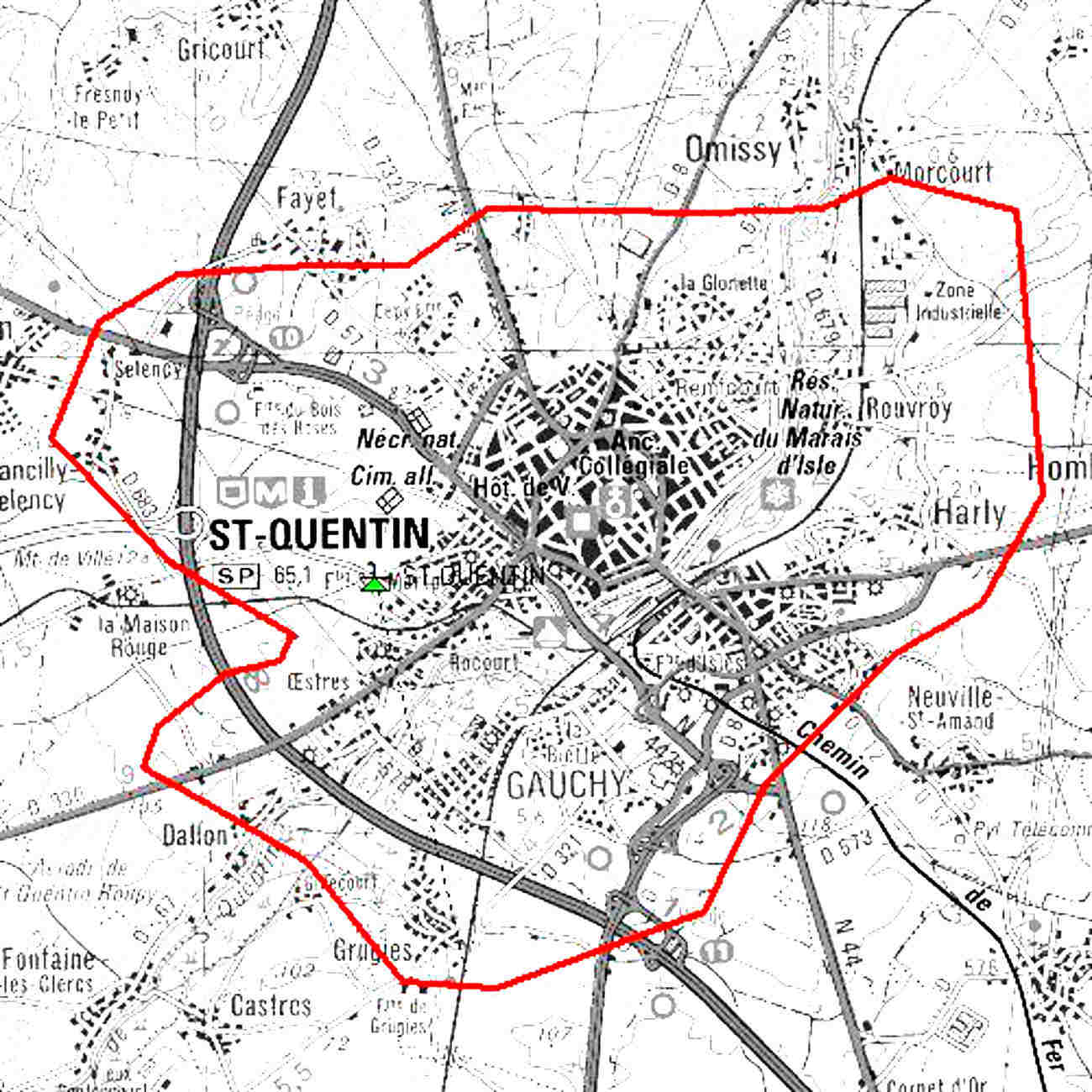

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

SOISSONS - LEURY - MEUNIER NOIR

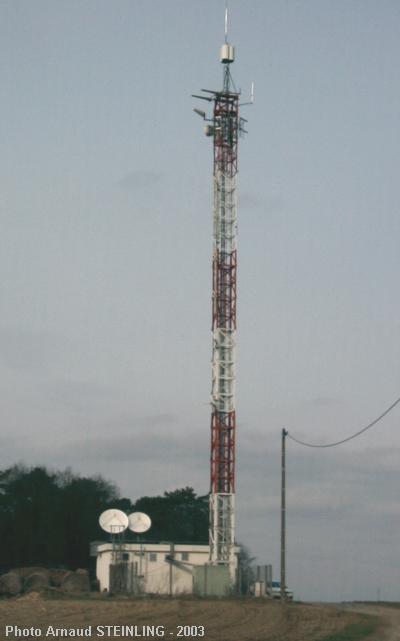

:arrow: Localisation du pylône TOWERCAST de la Ferme du Meunier Noir, sur la commune de Crouy :

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 36H 6,9W (TOWERCAST). (sur canal 56 avant le 27/03/2018)
R7: 40H 6,5W (TOWERCAST).
R1: 41H 12W (TOWERCAST).
R3: 43H 32W (TOWERCAST).
R6: 45H 6,3W (TOWERCAST).
R4: 46H 7,2W (TOWERCAST).

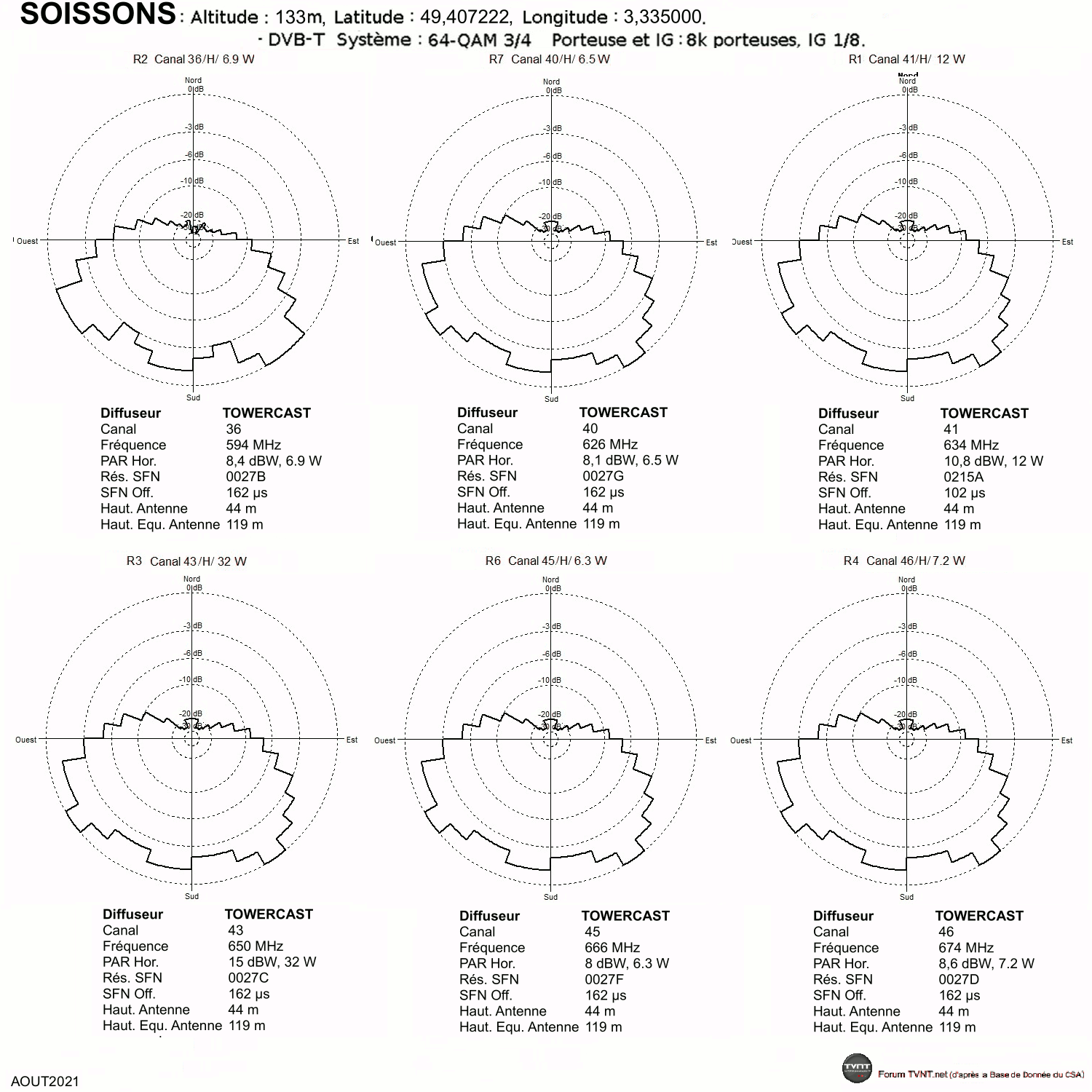

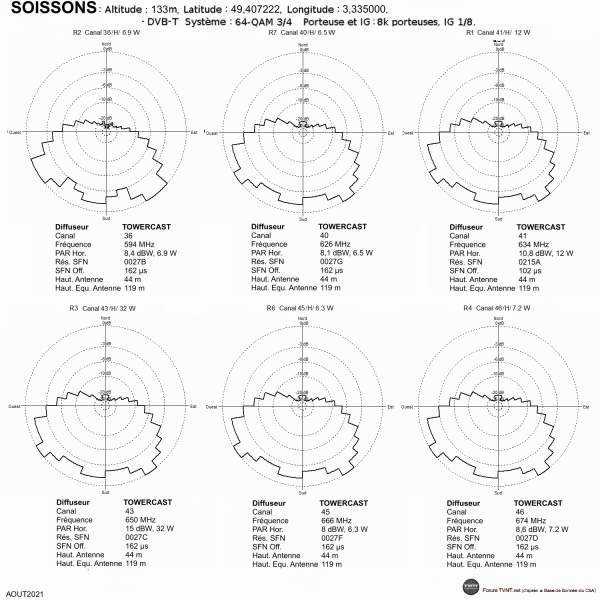

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

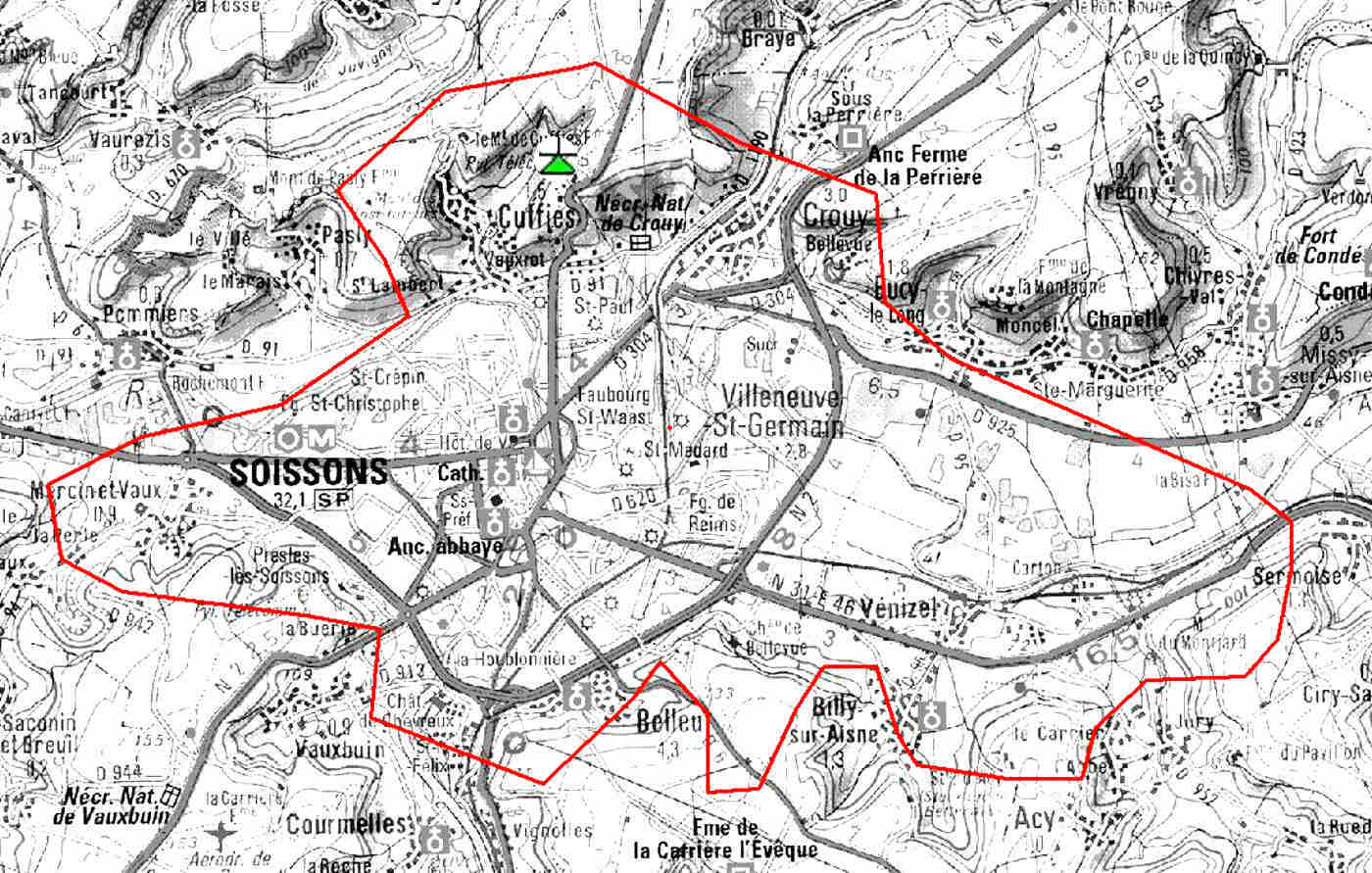

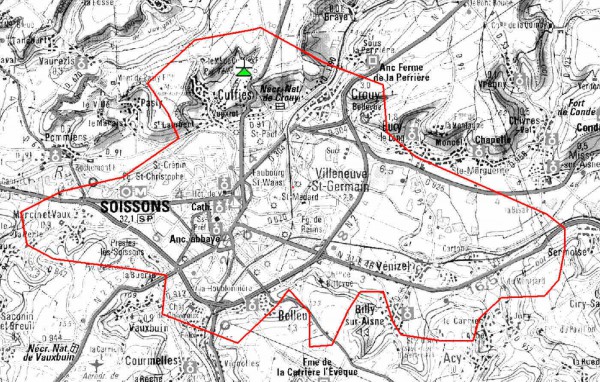

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

VILLIERS-SAINT-DENIS - CENTRE MÉDICO CHIRURGICAL

:arrow: Localisation du pylône TDF du bâtiment de l'Hôpital, rue Victor et Louise Monfort, commune de Villiers-Saint-Denis.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 36H 500mW (TDF). (sur canal 56 avant le 27/03/2018)
R1: 39H 500mW (TDF). (sur canal 48 avant le 27/03/2018)
R7: 40H 500mW (TDF).
R6: 45H 500mW (TDF).
R4: 46H 470mW (TDF).

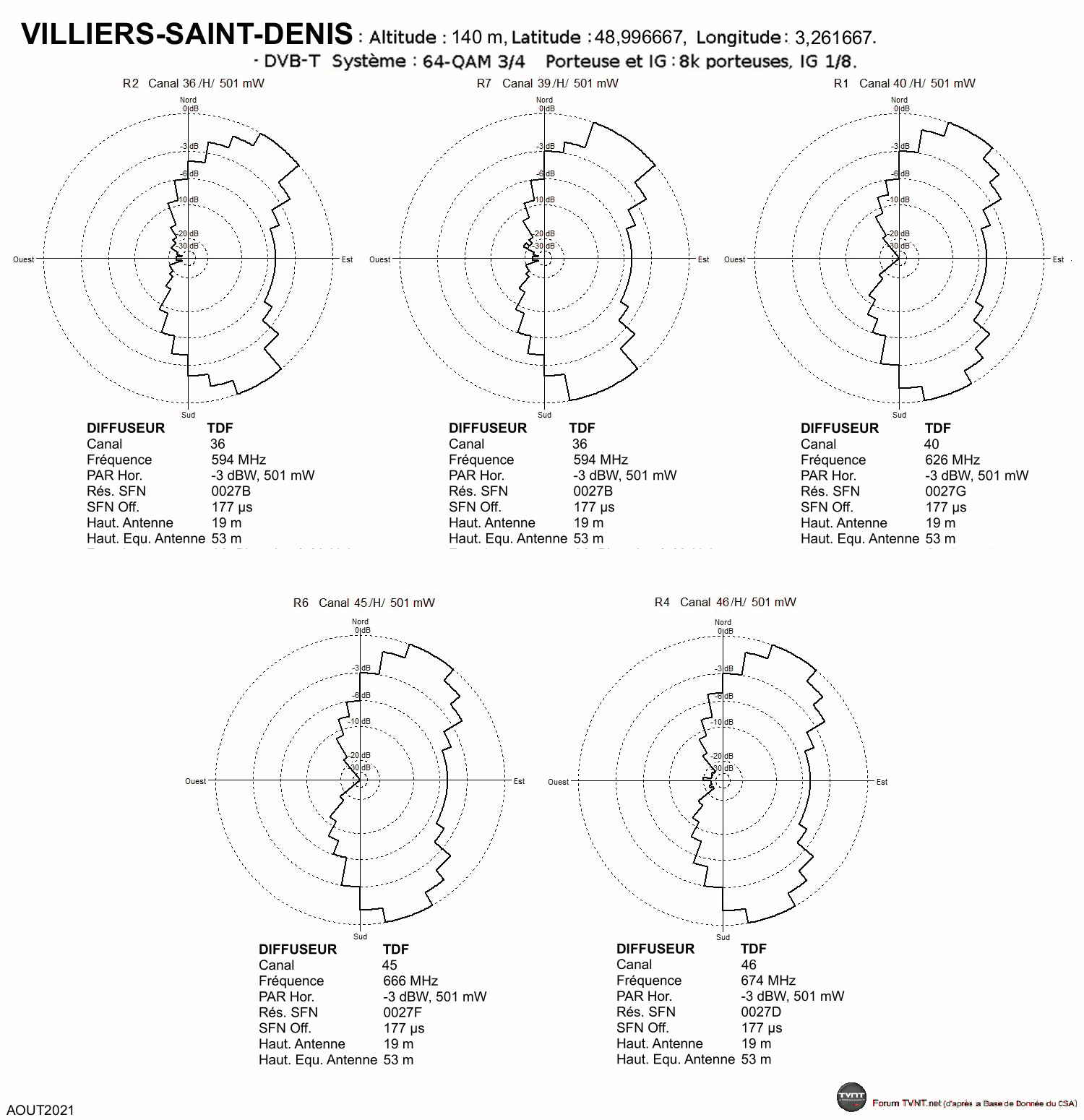

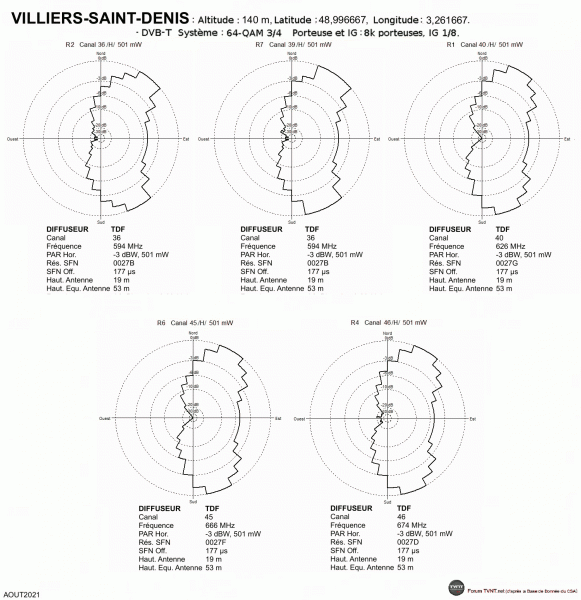

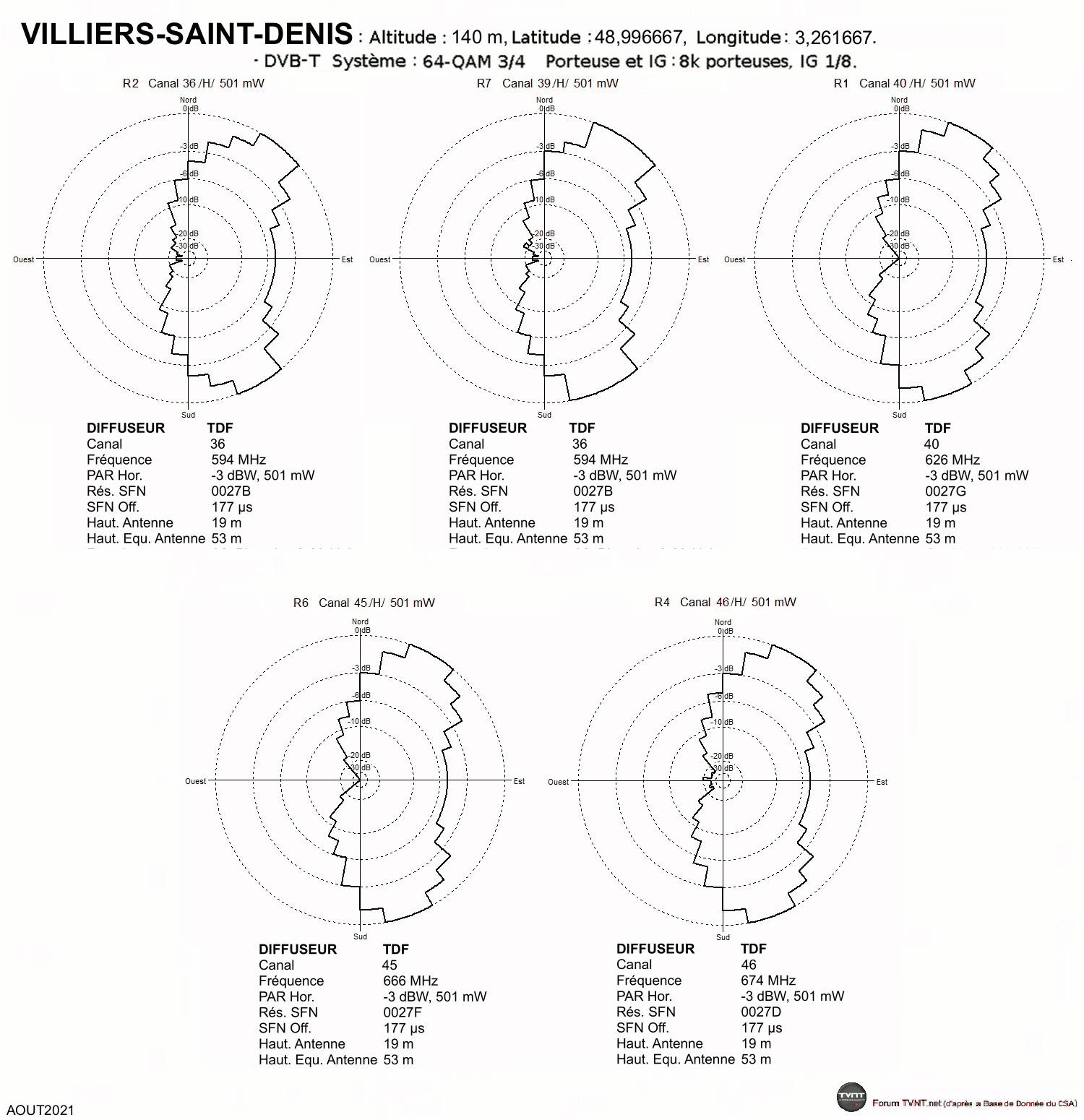

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

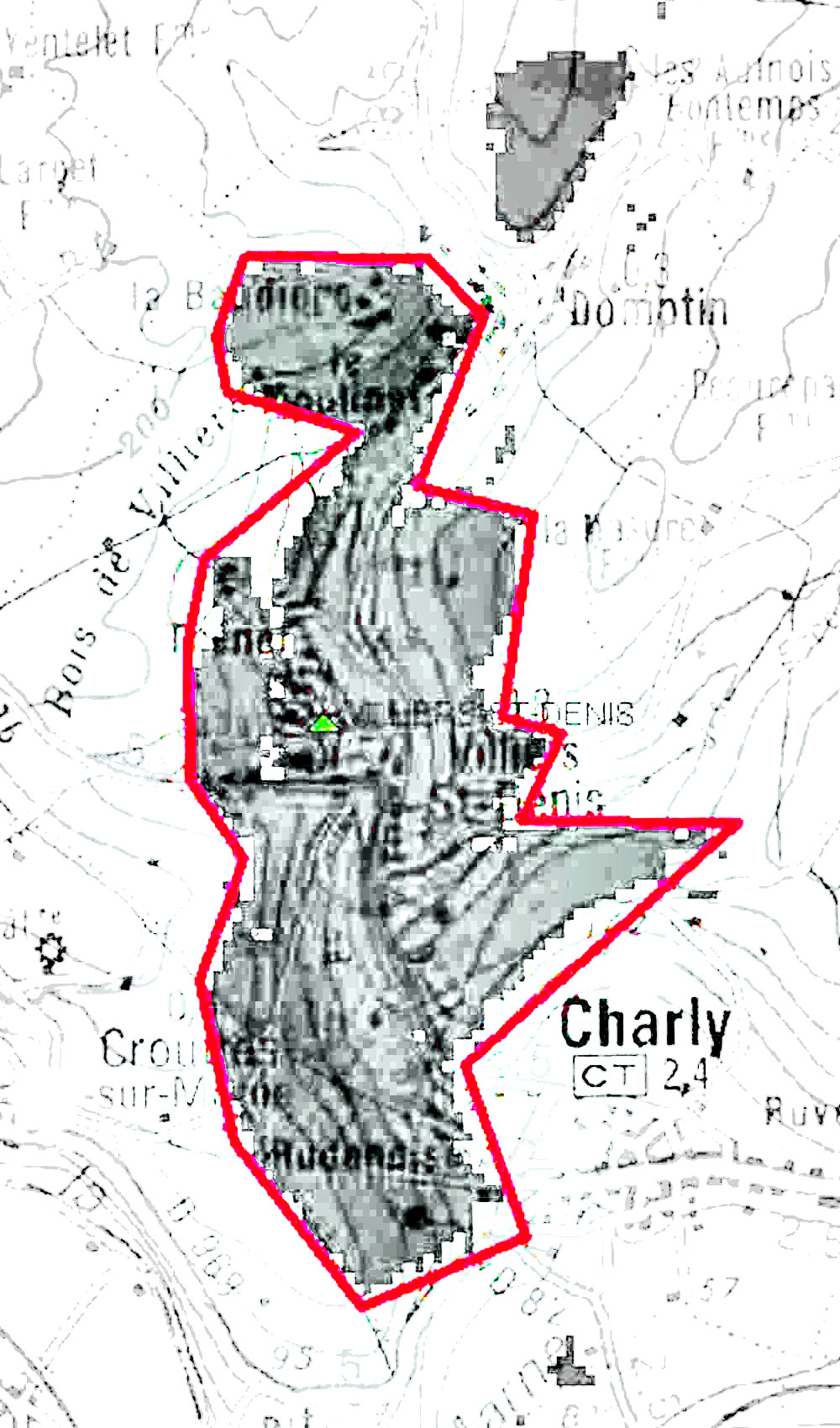

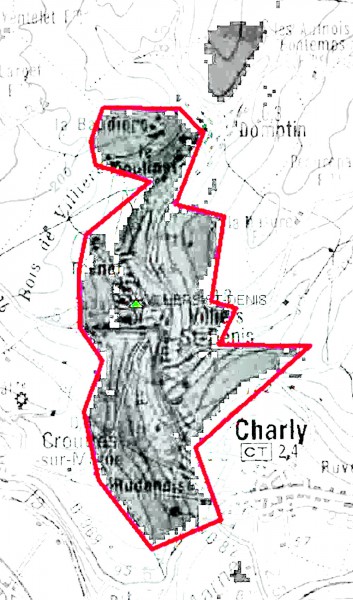

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

SAINT-QUENTIN 3 - CHÂTEAU D'EAU D'HARLY
Émetteur numérisé par la commune de Saint-Quentin, en SFN avec Hirson-Landouzy.

:arrow: Localisation du pylône du château d'eau, avenue Choquart, sur la commune d'Harly.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 25H 2W (n.c).
R3: 27H 2W (n.c).
R2: 32H 2W (n.c).
R7: 39H 2W (n.c).
R1: 48H 2W (n.c).
R6: 54H 2W (n.c).

MODIFICATIONS prévues le 14 mai 2019 (phase 12 des réaménagements BANDE 700) :
le multiplex R6 passera sur le canal 35


:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


-------------------------------------------------------------------------------------
Source des détails des caractéristiques techniques et des cartes de couverture des émetteurs : http://www.csa.fr
Dernière édition par Emmebel le 05 Déc 2018 19:16, édité 168 fois.
Raison: Mise a jour.
Terrestre : TV Sony KDL-42W829B, enregistreur Panasonic DMR-BWT745EC, antenne Televés DAT45+MRD
IP : Freebox HD 02C
Satellite : Xsat CDTV410, parabole Visiosat Bi-Sat G4 (19.2°E/13°E/5°O)
Laurent
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 3557
Inscription: 28 Juin 2005 10:54
Localisation: [38] Allevard

Problème Reception R6 C35 La Fére

Messagepar Jeandama » 29 Déc 2007 19:46

Je reçois tous les Multiplex nickel sur La Fére sauf le R6 C35 (TF1, etc...)
Quelqu'un peut il me donner une piste?
-Orientation ? (Mais les autres sont OK !)
- Ampli ?

Antenne Ext, TNT intégré Samsung
Merci de votre Aide
Dernière édition par Jeandama le 30 Déc 2007 10:46, édité 1 fois.
Jeandama

Messages: 2
Inscription: 29 Déc 2007 10:57
Localisation: La Fére

Messagepar DoNuTss » 29 Déc 2007 22:21

a Bertaucourt-epourdon prés de la fére j'ai tout donc tu devrai pas avoir de problème :) réoriente légèrement ca devrai venir ^^
DoNuTss


Re: [02 - Aisne] Hirson, Villers-Cotterets

Messagepar daniel02 » 31 Déc 2007 09:46

:arrow: Canaux analogiques de l'émetteur de St Quentin Gauchy
61 : TF1
56 : France 2
64 : France 3
10 : Canal+
30 : France 5 / Arte
33 : M6

pour info,France 5 est passé du canal 30 au canal38

essai tnt,antenne uhf panneau dans le grenier,pas d'ampli,recepteur thomson...
-bouvigny :seulement le R1
-st-just:tout passe,sauf le R4 qui decroche parfois

bonne fin d'année a tous
daniel02

Messages: 3
Inscription: 24 Avr 2007 20:12
Localisation: st quentin 02

Messagepar TNT_02 » 03 Jan 2008 21:32

Bonjour, je suis nouveau sur le forum.

Je suis de Laon (02) et depuis fin décembre on peut bénéficier de la TNT. J'ai donc acheter un adaptateur TNT Sagem à 50€ dans un conforama.

Cependant j'ai un probleme ... La recherche des chaines de la TNT se fait automatiquement. Il me detecte bien les chaines .. mais je n'ai pas tout :(

En effet, il me manque TF1, NRJ12 et TMC sinon je recois bien les autres qualité et son magnifique avec un signal entre 32 et 40%.

Quand je regarde sur le site: http://www.tdf.fr/tnt-cartes-couverture/
En indiquant mon département et la ville de Laon, on remarque que pour l'emetteur Hirson Landouzy, il manque effectivement TF1, TMC et NRJ12 dans leur liste.

Donc ma question, comment faire pour avoir mes 3 chaines qui me manque ? Probleme de reception ou les chaines ne sont pas encore disponible ?

Merci d'avance de vos reponses
TNT_02

Messages: 4
Inscription: 03 Jan 2008 21:21

Messagepar cricri » 03 Jan 2008 21:44

Brancher une antenne ?
Sinon lire ceci :
http://www.tvnt.net/forum/viewtopic.php?t=13845
- Modérateur des forums de TVNT.net -
cricri
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 5022
Inscription: 28 Mar 2006 14:27

Messagepar TNT_02 » 03 Jan 2008 21:53

J'ai une antenne de type rateau. Elle fonctionne parfaitement parce que je recois bien toute les autres chaines de la TNT nikel.

Par contre ton lien, tu t'es pas trompé ? :oops:
TNT_02

Messages: 4
Inscription: 03 Jan 2008 21:21

Messagepar Cyril16 » 03 Jan 2008 22:26

En effet... le lien ce cricri n'est pas le bon. Je pense qu'il voulait vous donner celui-ci :
:arrow: http://www.tvnt.net/forum/viewtopic.php?t=2084
“La vie nous apprend seulement ce que nous voulons bien comprendre. C'est pourquoi certaines gens n'apprennent jamais rien.” (D. de Lamalle)
- Réception TNT par la fibre SFR -
Avatar de l’utilisateur
Cyril16
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 13860
Inscription: 29 Sep 2005 14:12
Localisation: Angoulême

Messagepar TNT » 04 Jan 2008 00:36

Bonjour TNT_02
Je répond ici:

Dans Laon tu te trouves où? Laon nord? Sud? sur les hauteurs au plateau?

Entre 32 et 40 % ce n'est pas énorme, chez moi je reçois le signal presque à fond.

L'antenne est-ele bien pointée, pas rouillée, bien fixée? Pas de vieux câble.Y a t-il un ampli, préampli ?

Oui sur le site de TDF il manque un multiplexe \o- mais je confirme qu' on reçois Tf1-Nrj12...(voir aussi sur le site de towercast)
Modérateur des forums TVNT.net
TNT
Brigades du Tigre
Brigades du Tigre

Messages: 2882
Inscription: 29 Juin 2005 12:55
Localisation: LAON

Messagepar TNT_02 » 04 Jan 2008 02:11

Merci pour ta réponse TNT ;)

Je me trouve dans le quartier de la cité ..

J'ai pas touché à l'antenne, avant je capter les chaines en analogique (TF1,FR2, ... , M6)

Je ne sais pas du tout si il y a un ampli.

Si j'ai entre 32 et 40%, je ne suis peut être pas orienté sur Hirson Landouzy ? Car j'ai rien touché et je ne sais pas ou je suis orienté (juste pour info j'avais bien france 3 picardie avant, sa peut etre t'aider)
En effet si tu captes a fond pratiquement c'est pas normal de mon coté ..

Mais bizarre que je capte pratiquement toute les chaine de la TNT sauf 3

Mais je ne sais pas trop d'ou peut venir le probleme
TNT_02

Messages: 4
Inscription: 03 Jan 2008 21:21
