04 - Alpes de Haute Provence [Digne, Manosque]

[Laurent]

Liste des émetteurs du département des Alpes de Haute Provence

Émetteurs Locaux :
- Annot - Canton de la Colle.
- Barcelonnette 1 - Sud - Le Pré aux Chêvres.
- Barcelonnette 3 - Est - Batterie de Cuguret.
- Barrême - Lieye.
- Castellane 1 - Villars Brandis.
- Castellet-lès-Sausses - Forêt de Chantebranne.
- Céreste - La Gardette.
- Château-Arnoux - Chapelle Saint-Jean.
- Colmars - Chabanier.
- Digne 1 - Nord - Haut Saumon.
- Digne 2 - Les Fourches.
- Entrevaux 1 - Glandèves.
- Forcalquier - Les Cabanons.
- Gréoux-les-Bains - Sud - Ravin de Chiousse.

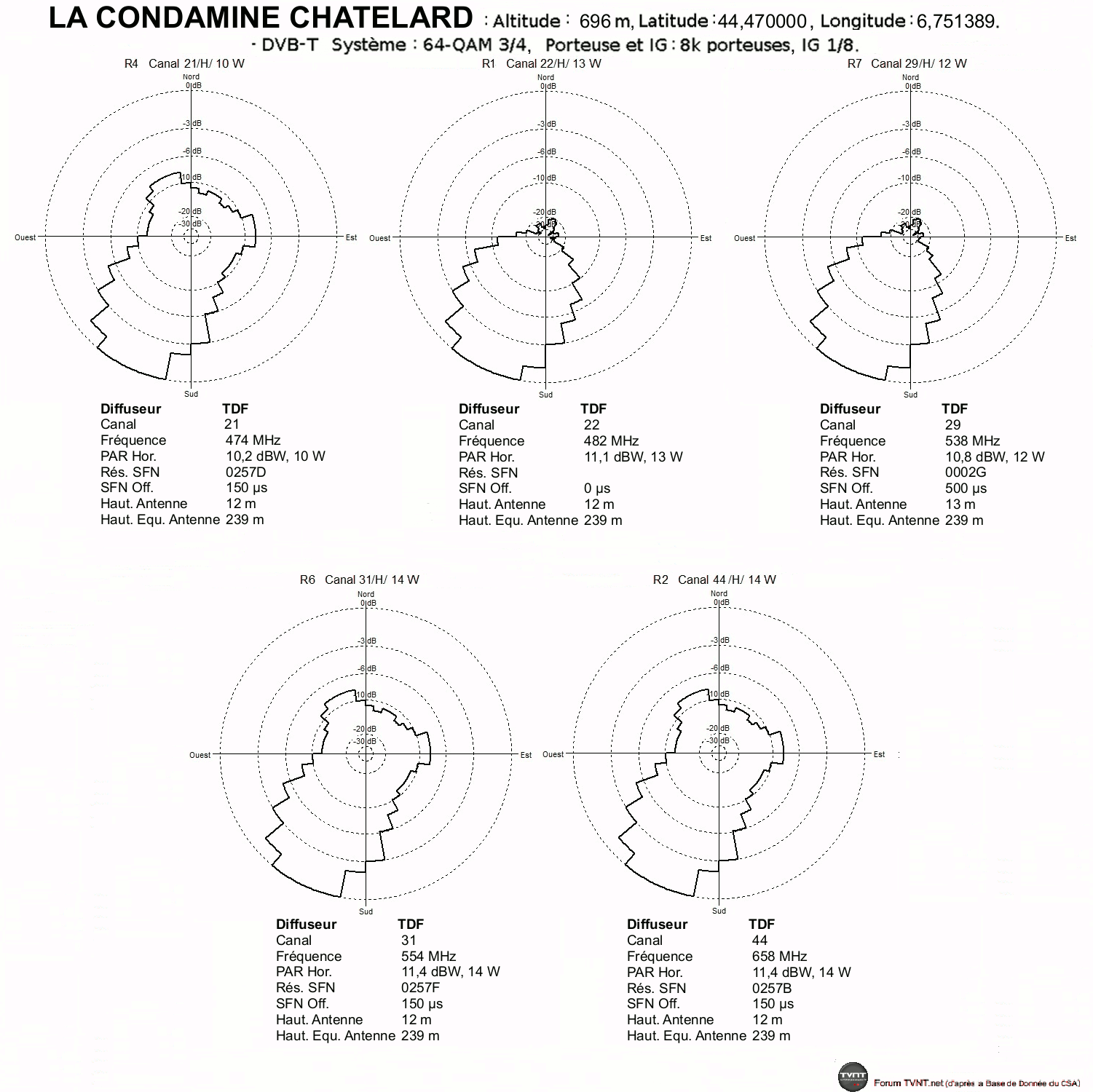

- La Condamine-Châtelard - Fort de Tournoux.

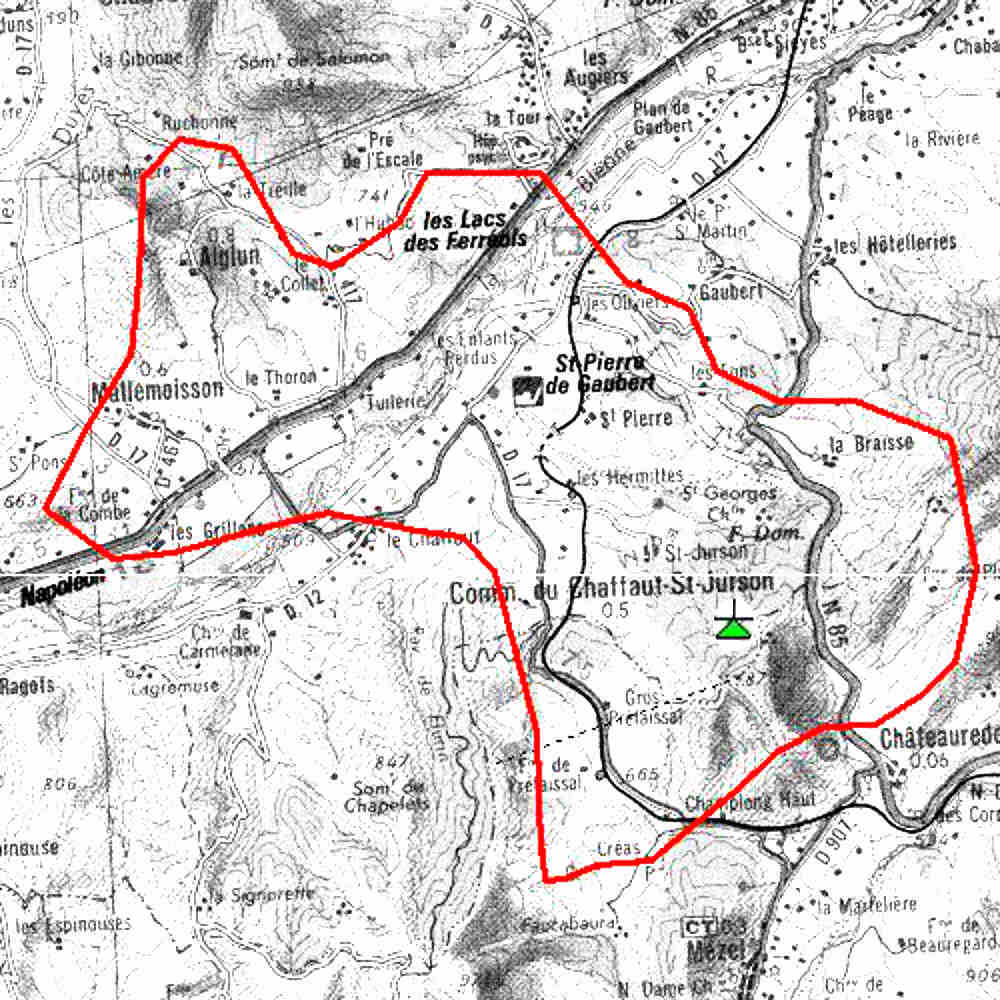

- Mallemoisson - Le Chaffaut-Saint-Jurson.

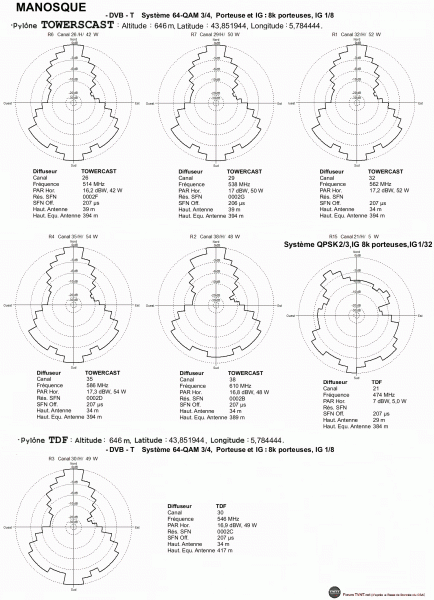

- Manosque - Mont des Espels.

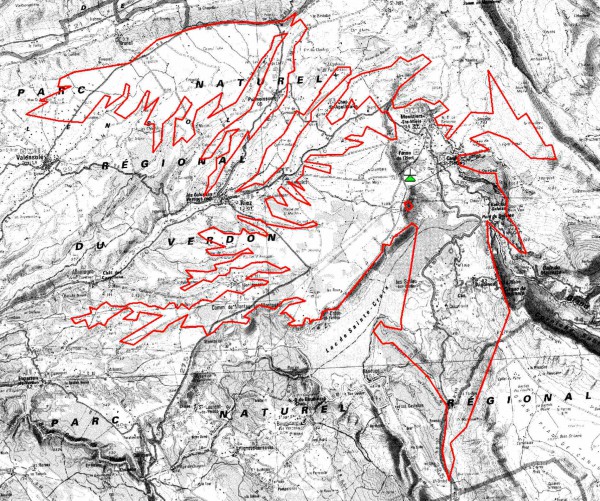

- Moustiers-Sainte-Marie - Plaine des Bessons.

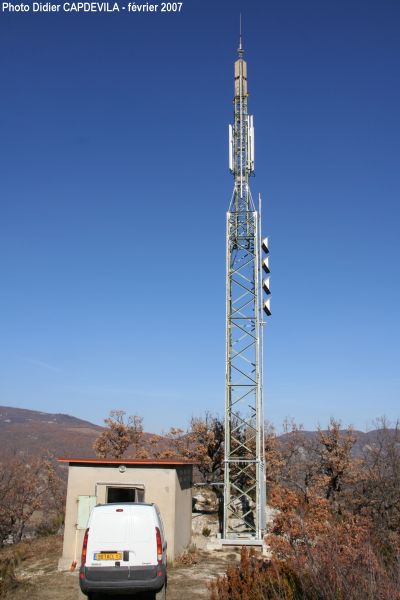

- Noyers-Sur-Jabron - Valbelle - les-Croues.
- Oraison - Font des Oiseaux.

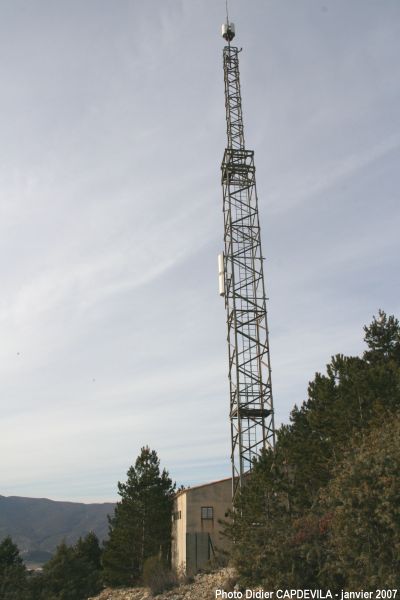

- Peipin 1 - Sud Est - Volonne.
- Peipin 2 - Sud Ouest - Les Réservoirs.

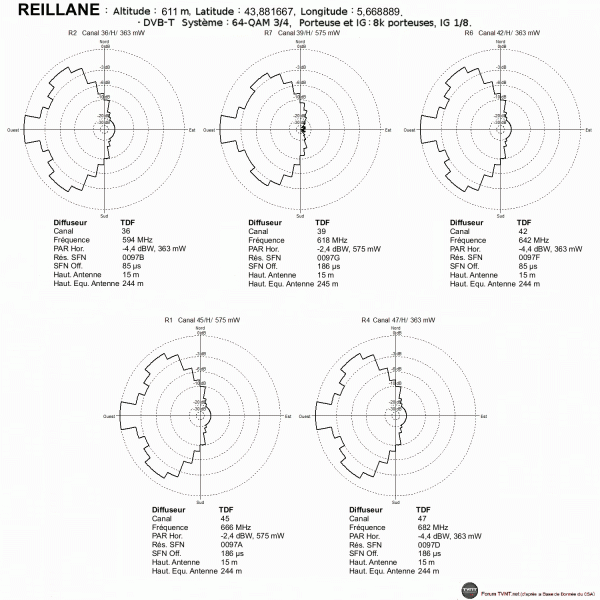

- Reillane - Coteau de Lestic.

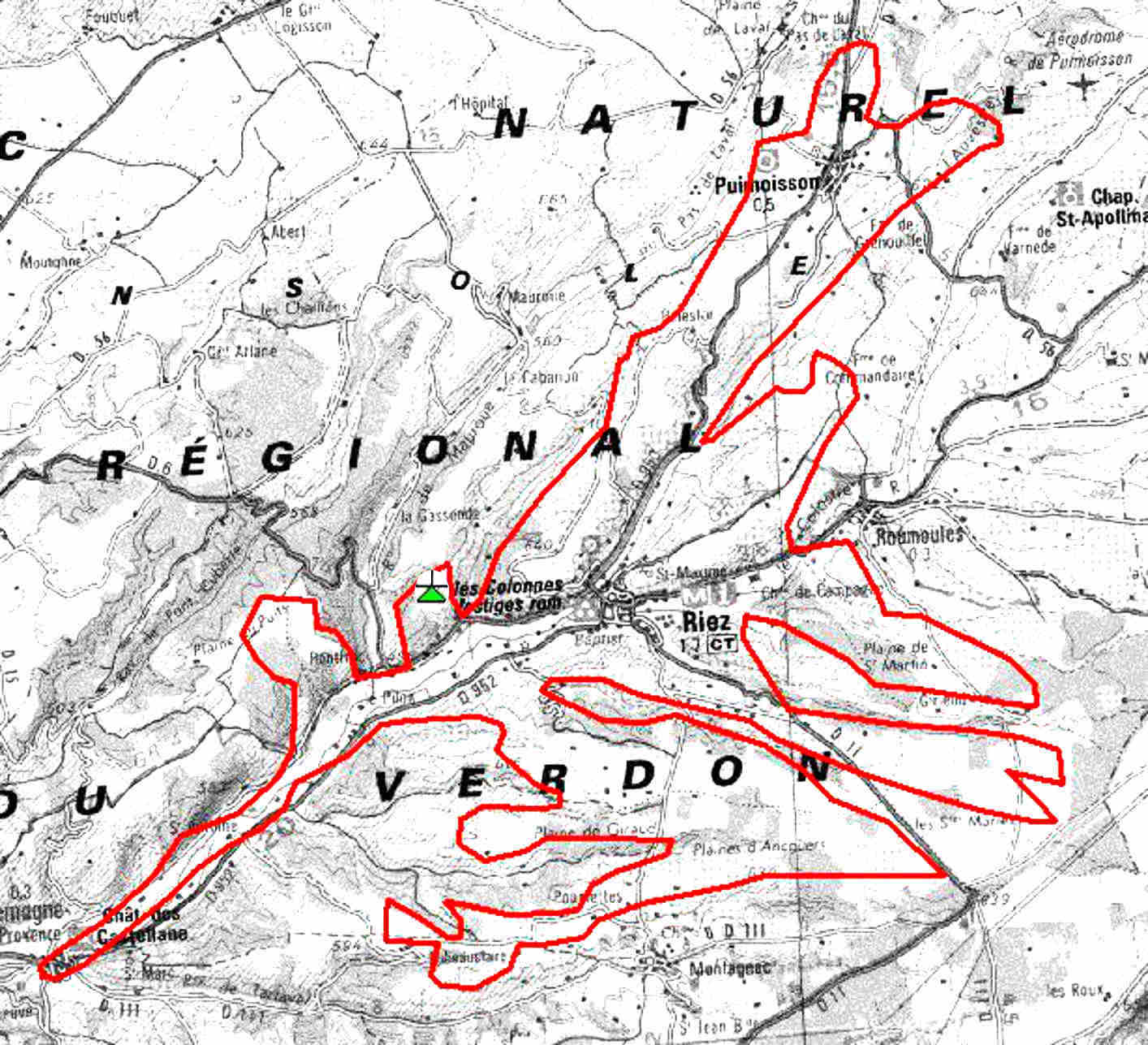

- Riez 1 - Ouest - Plaine des Tourettes.

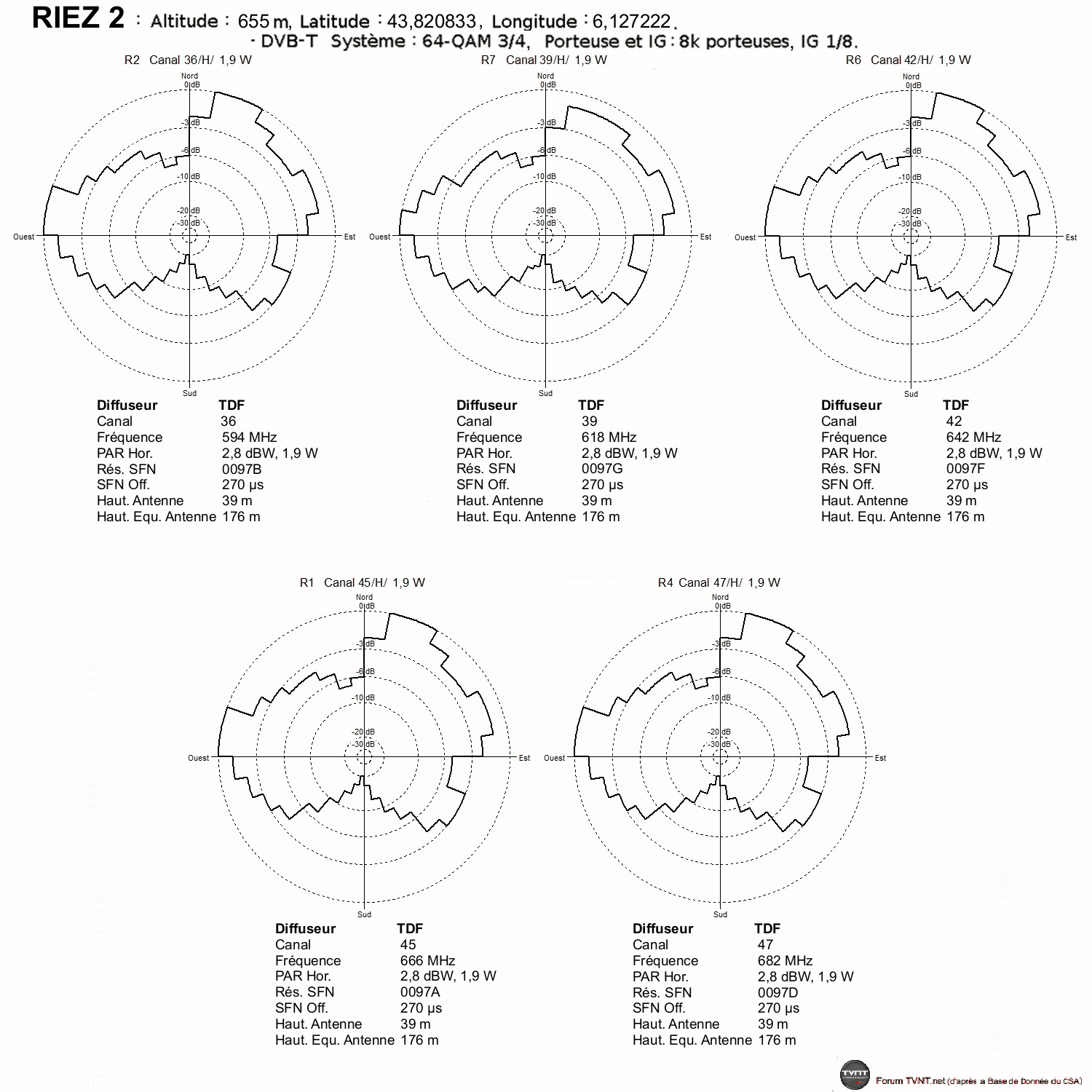

- Riez 2 - Est - Roumoules.

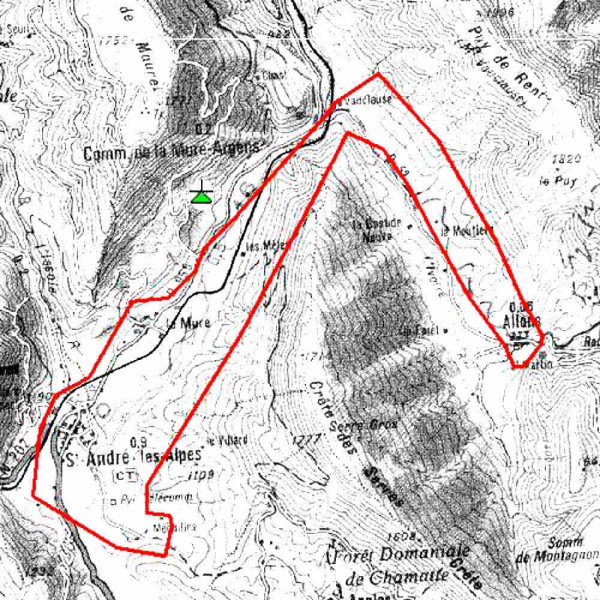

- Saint-André-les-Alpes - La Mure.
- Saint-Maime - volx - Bellevue.
- Sainte-Tulle - La Renarde.

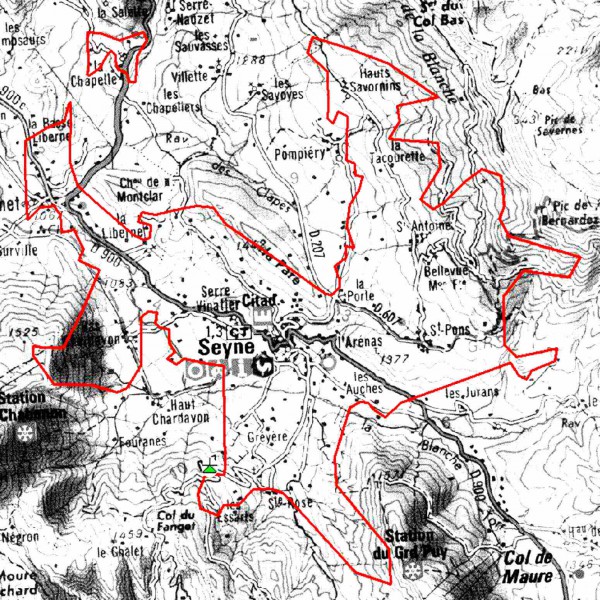

- Seyne les Alpes - Les Essarts.
- Simiane-la-Rotonde - Vachères.

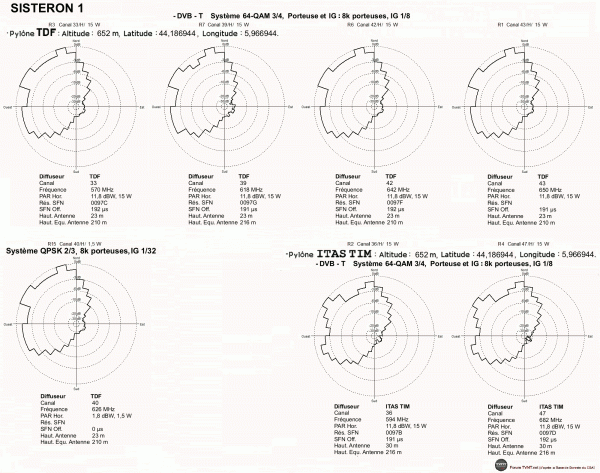

- Sisteron 1 - Le Colet du Page.

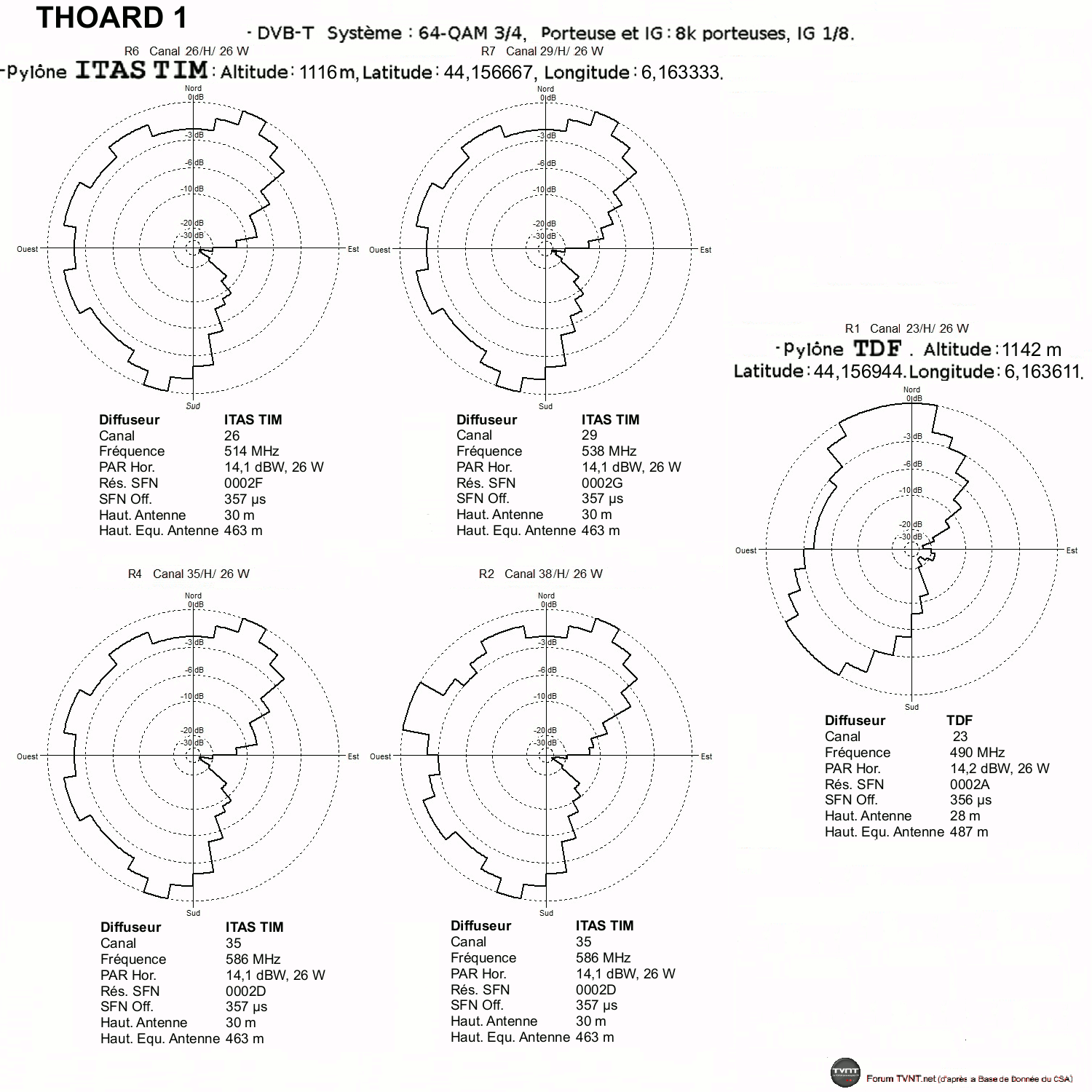

- Thoard 1 - Sainte Madeleine.

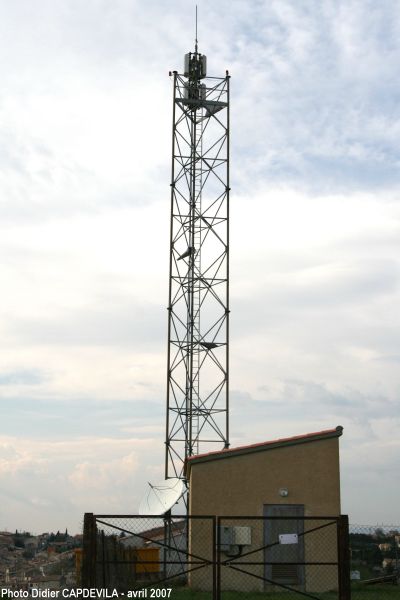

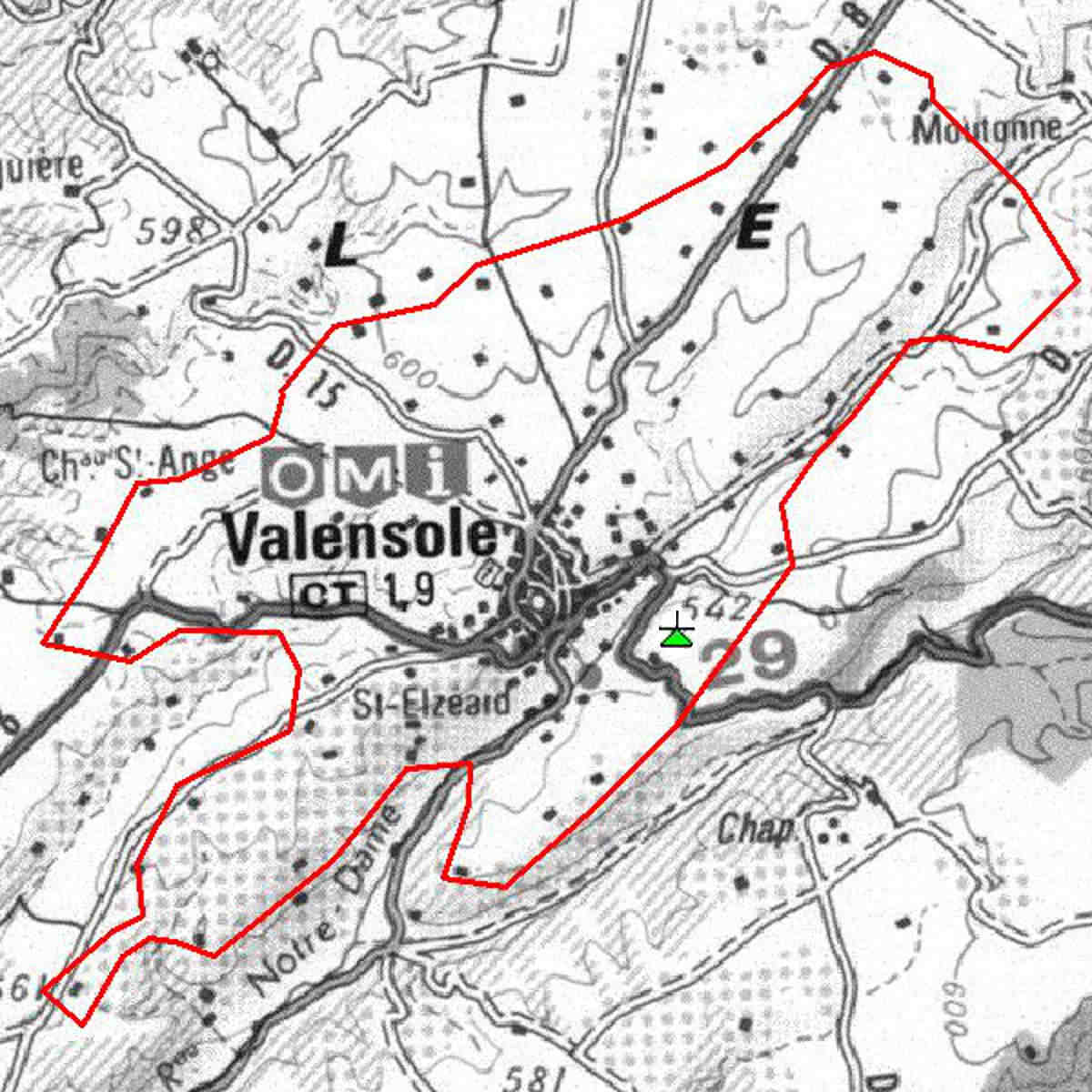

- Valensole - Route de Riez.
- Valernes - Rochers de Hongrie.
- Vallée de l'Asse 1 - Sud - Saint-Jurs.
- Vallée de l'Asse 2 - Nord - Bras d'Asse.
- Verdaches - Le Blayeul.

Émetteur de transport de multiplex :

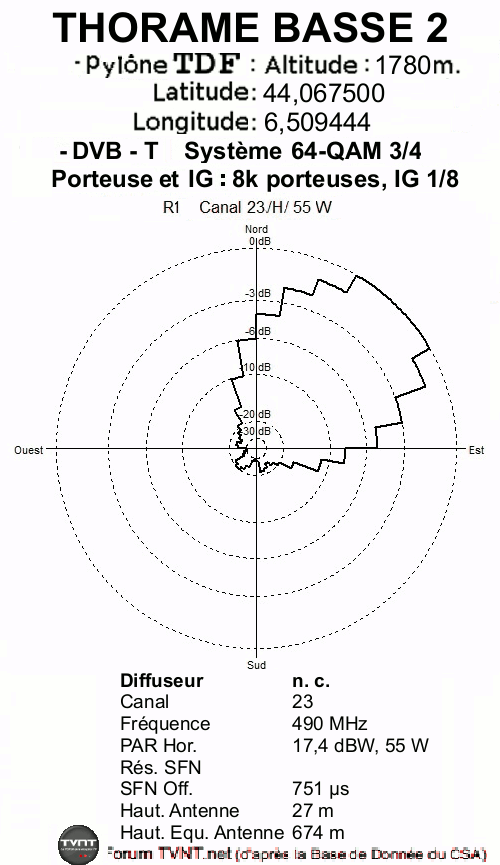

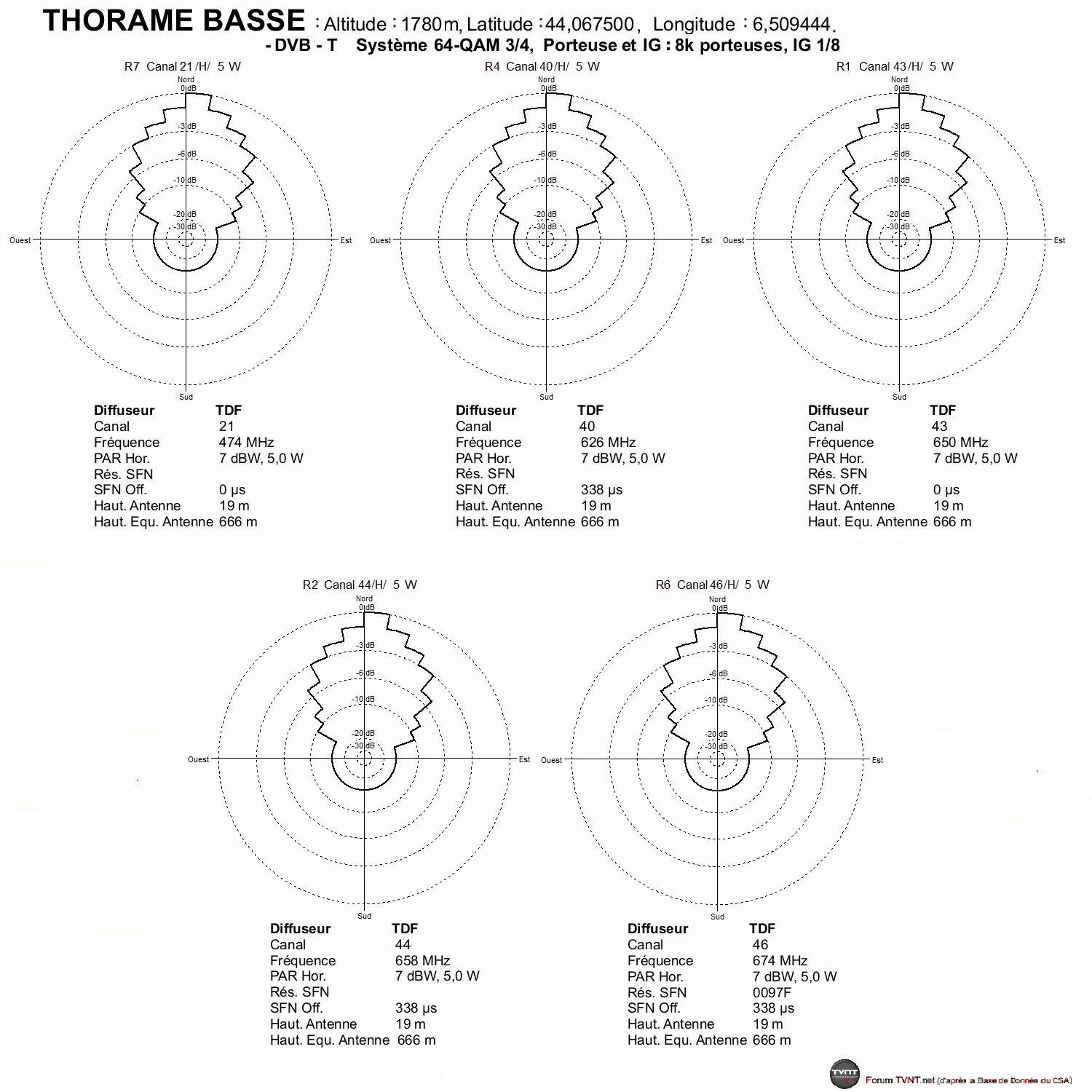

- Thorame-Basse 2 - Le Petit Cordeil.

Émetteurs mis en place par les collectivités territoriales :
- Allos 1 - Le Seignus 2.
- Allos 2 - La Foux 2.
- Castellane 2 - Reboul.

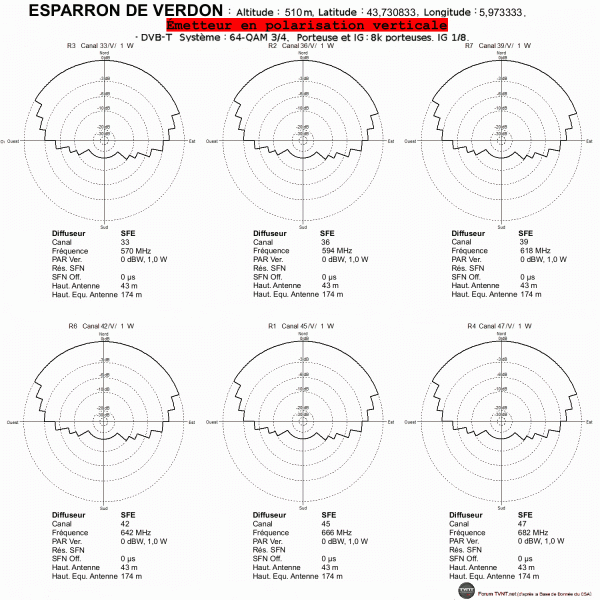

- Esparron-de-Verdon - La Bouise et Chabert.
- La Palud-sur-Verdon - La Grau.
- Moriez - La Petite Grau.

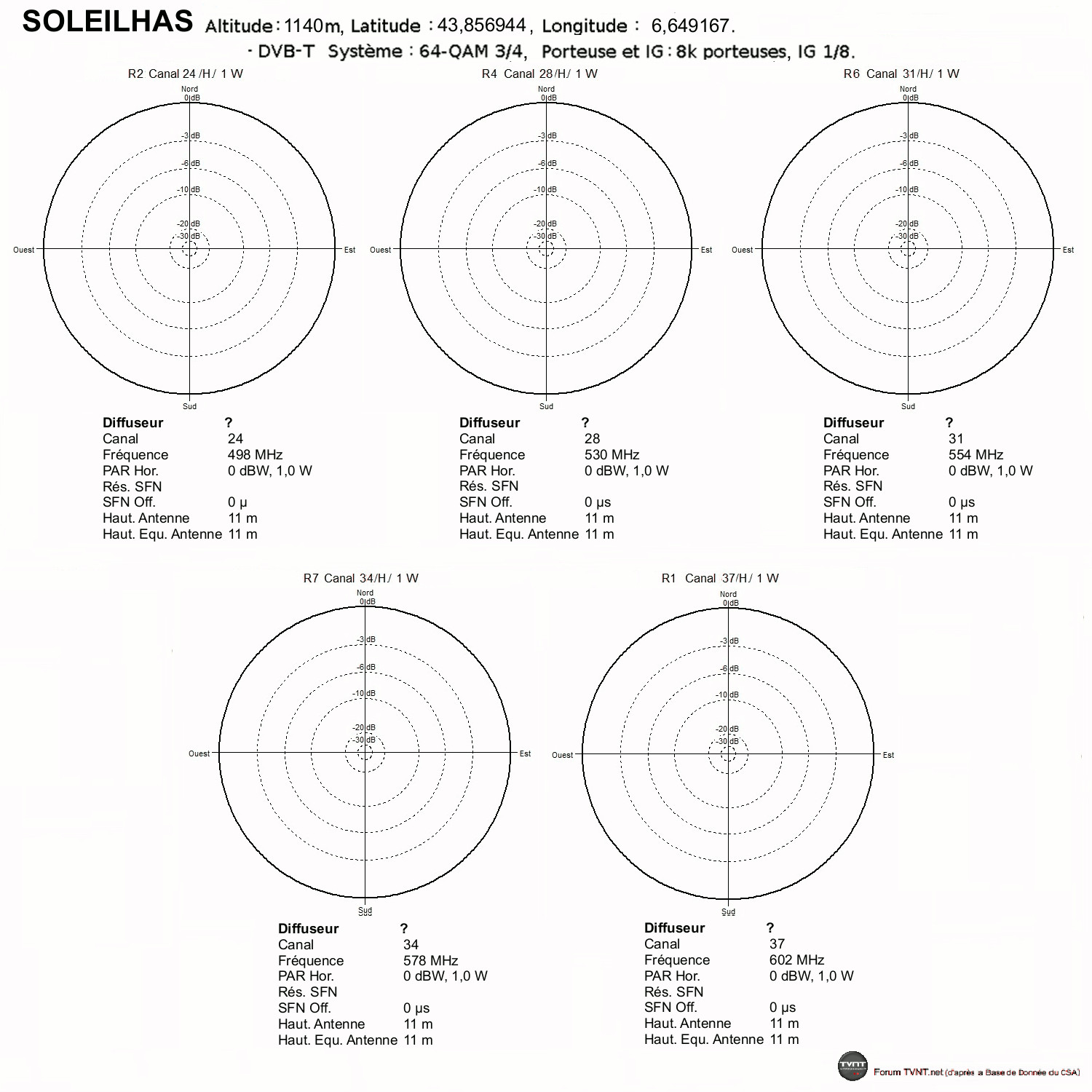

- Soleilhas - Église.
- Thorame-Basse - Le Petit Cordeil.

L'émetteur de ESPINASSES - CHAUSSETIVE, bien que situé à La Bréole dans le département des Alpes de Haute Provence, dessert principalement l'agglomération d'Espinasses (05), il est donc décrit dans le sujet consacré aux émetteurs des Hautes Alpes.

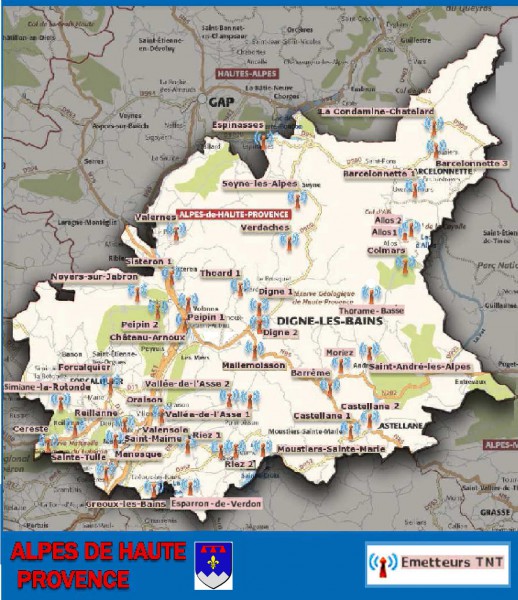

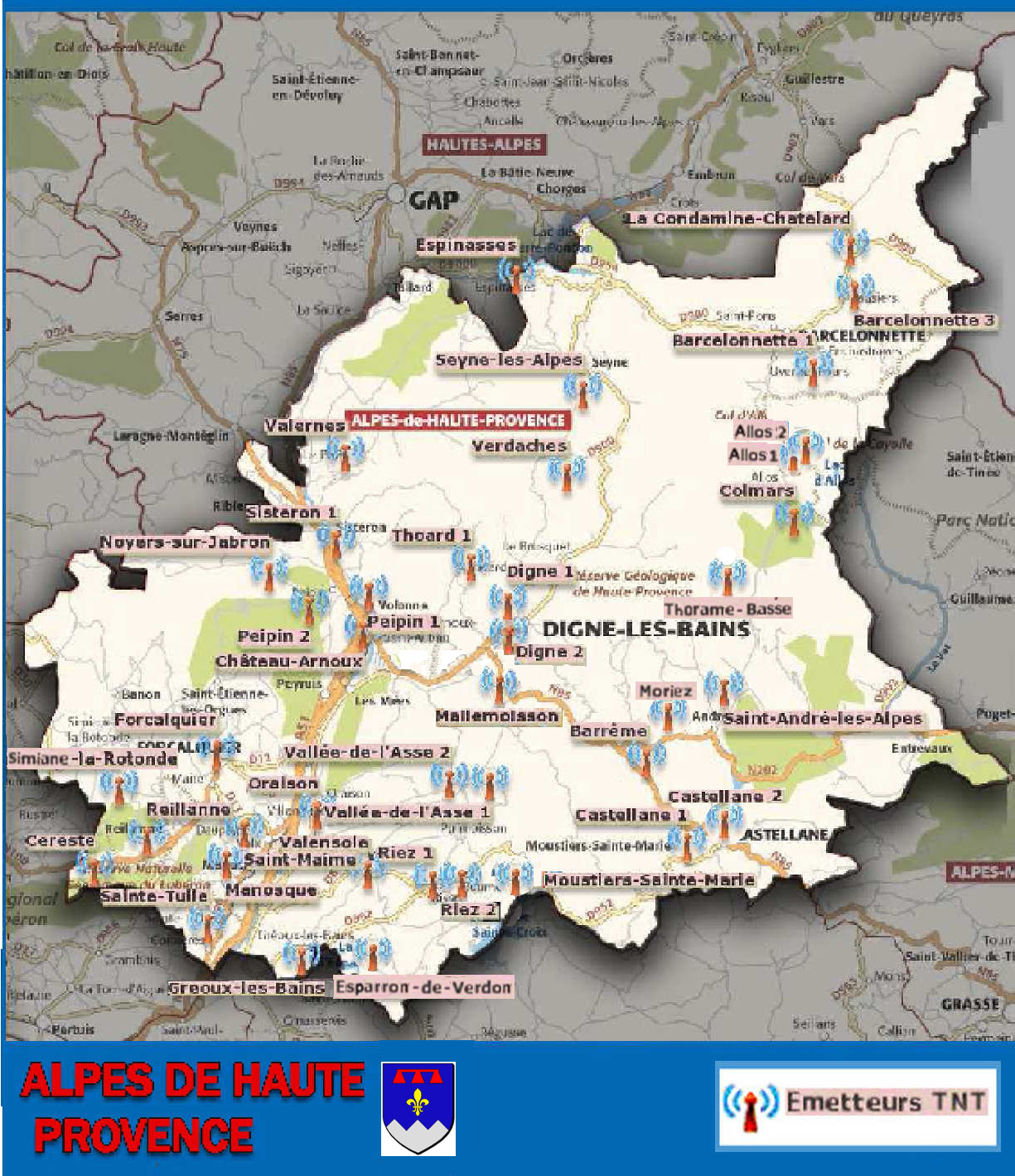

Positionnement des émetteurs TNT des Alpes de Haute Provence :

Cliquez sur la carte pour l'agrandir

Carte interactive des émetteurs TNT et FM des Alpes de Haute Provence réalisée par Gaël01:
https://drive.google.com/open?id=1nHYSZK1Cp5JHO4SeEodRPFDf9ifXENH3&usp=sharing

Carte interactive des émetteurs TNT et FM des Alpes de Haute Provence réalisée par Gaël01:
Liste des anciens topics :
Emetteurs de Digne-les-Bains
Emetteur de Manosque
Emetteur d'Oraison


Couverture des émetteurs TNT :
Pour identifier de quel émetteur vous dépendez, recherchez votre commune par l'intermédiaire des outils disponibles sur les sites de TNTtest, du CSA ou de TDF :
Test de couverture TNTtest
Zones de couverture du CSA
Test de couverture TDF


COMPOSITION DES MULTIPLEX NATIONAUX




La composition des multiplex locaux (R1 et R15) est donnée ci-dessous, avec la description de chaque émetteur.

-------------------------------------------------------------------------------------

ANNOT - CANTON DE LA COLLE

Localisation du pylône ITAS TIM de La Colle, commune d'Annot, qui diffuse tous les multiplex de la TNT.

Le pylône TDF de La Colle n'est plus utilisé pour la diffusion de la TNT

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R2: 22H 40W (ITAS TIM). (sur canal 54 avant le 21/11/2017)
R4: 25H 40W (ITAS TIM).
R3: 28H 40W (ITAS TIM).
R1: 32H 40W (ITAS TIM). (sur canal 60 avant le 21/11/2017)
R7: 45H 40W (ITAS TIM).
R6: 48H 40W (ITAS TIM).

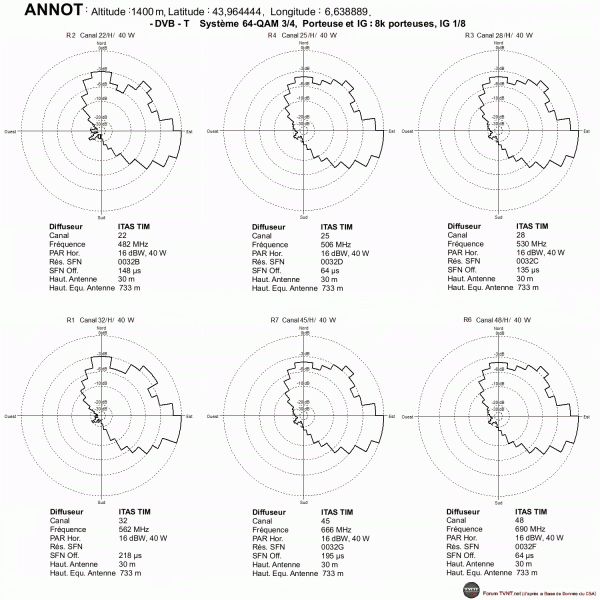

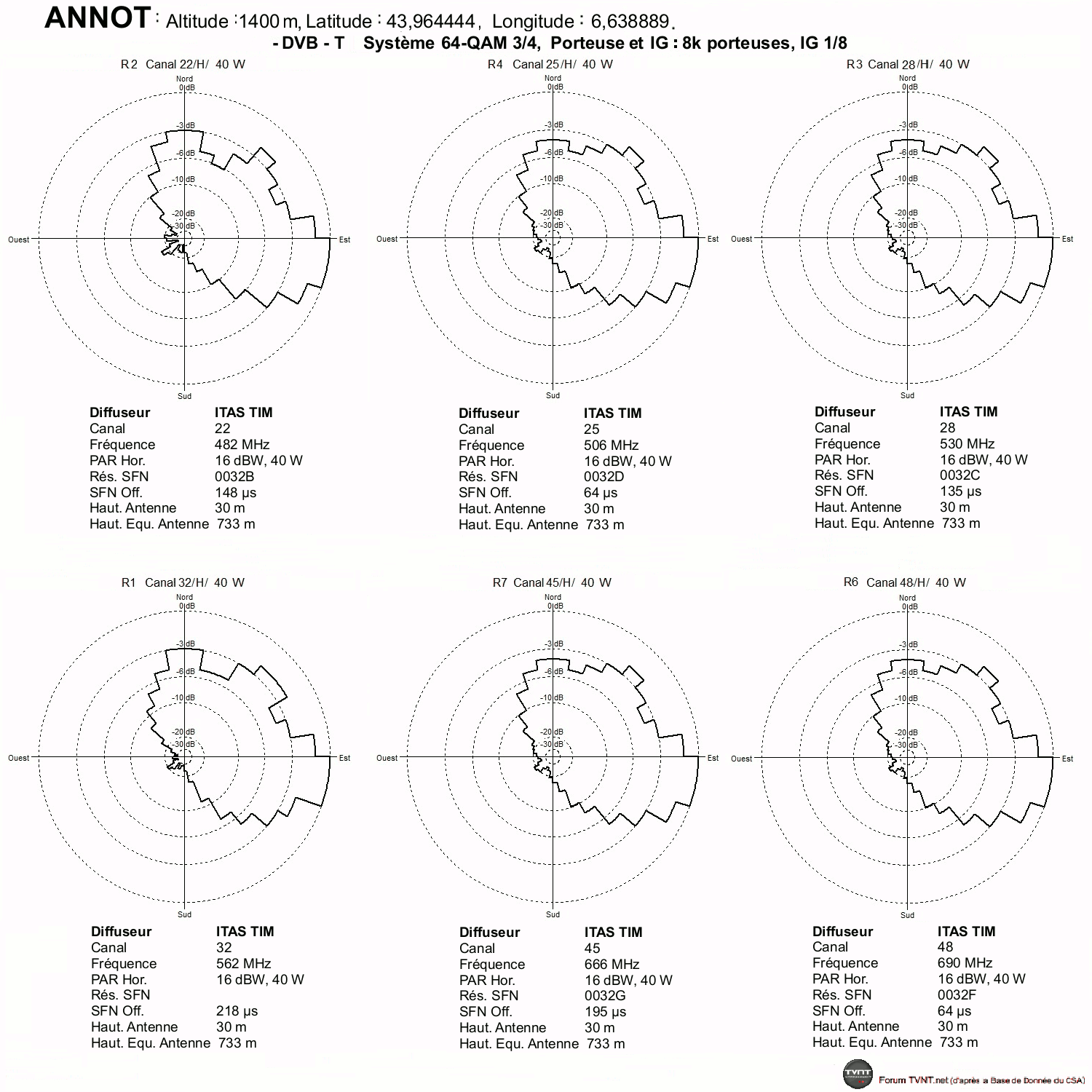

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

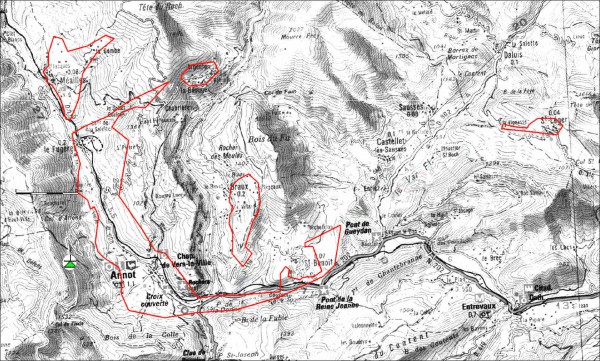

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

BARCELONNETTE 1 - SUD - LE PRÉ AUX CHÈVRES

Localisation du pylône TDF du Pré aux chêvres, sur la commune d'Enchastrayes :


D'autres photos sont disponibles ici

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R4: 21H 20W (TDF).
R1: 24H 40W (TDF).
R7: 29H 20W (TDF). (sur canal 60 avant le 25/06/2019)
R6: 31H 20W (TDF).
R3: 34H 20W (TDF).
R2: 44H 20W (TDF).

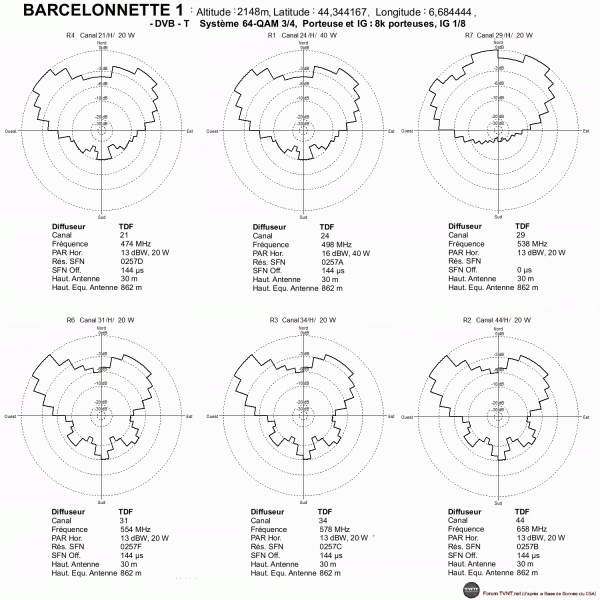

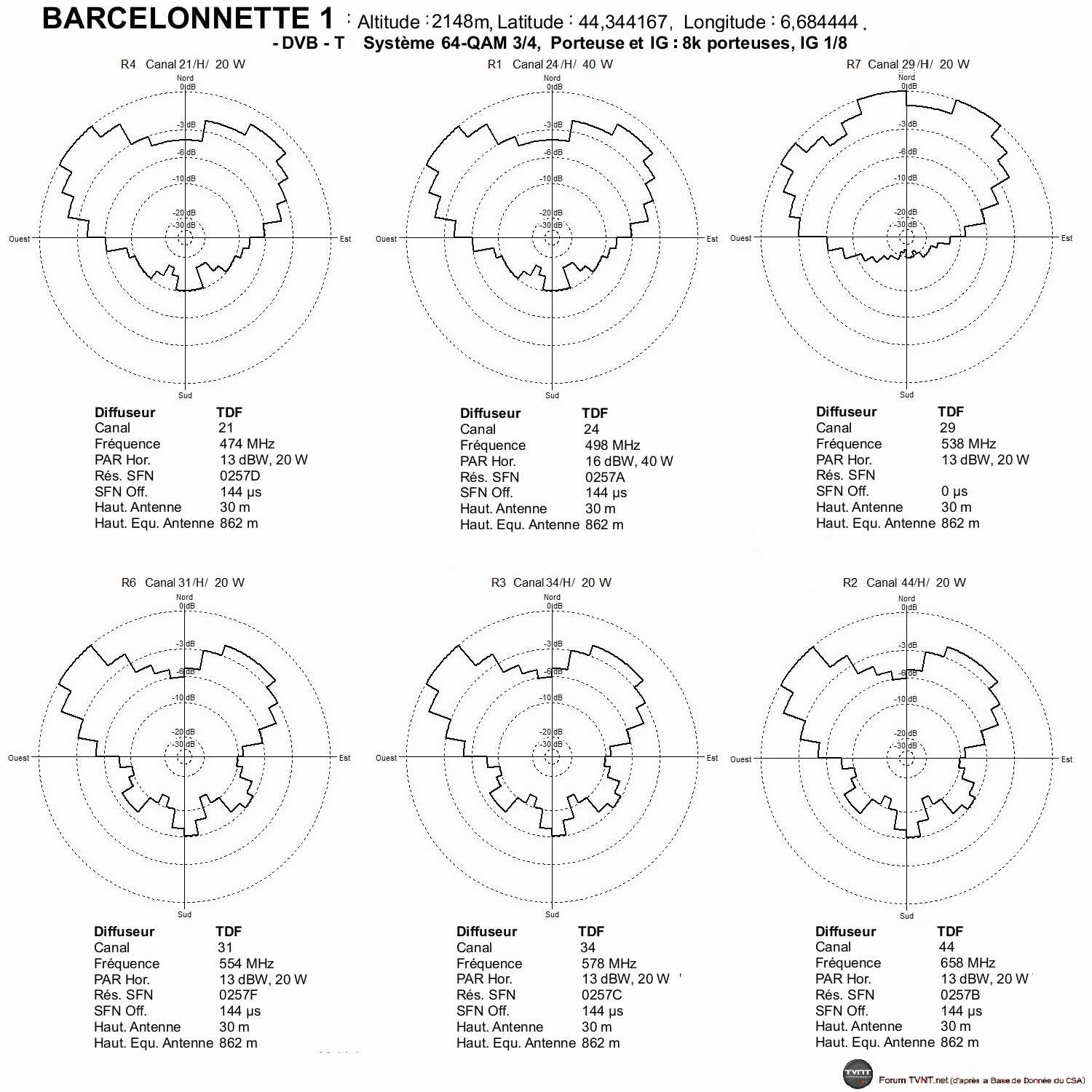

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

BARCELONNETTE 3 - EST - BATTERIE DE CUGURET

Localisation du pylône TDF de la Batterie de Cuguret, commune de Jauziers.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R4: 21H 20W (TOWERCAST).
R1: 24H 20W (TDF).
R7: 29H 20W (TOWERCAST). (sur canal 60 avant le 25/06/2019)
R6: 31H 20W (TOWERCAST).
R3: 34H 20W (TOWERCAST).
R2: 44H 20W (TDF).

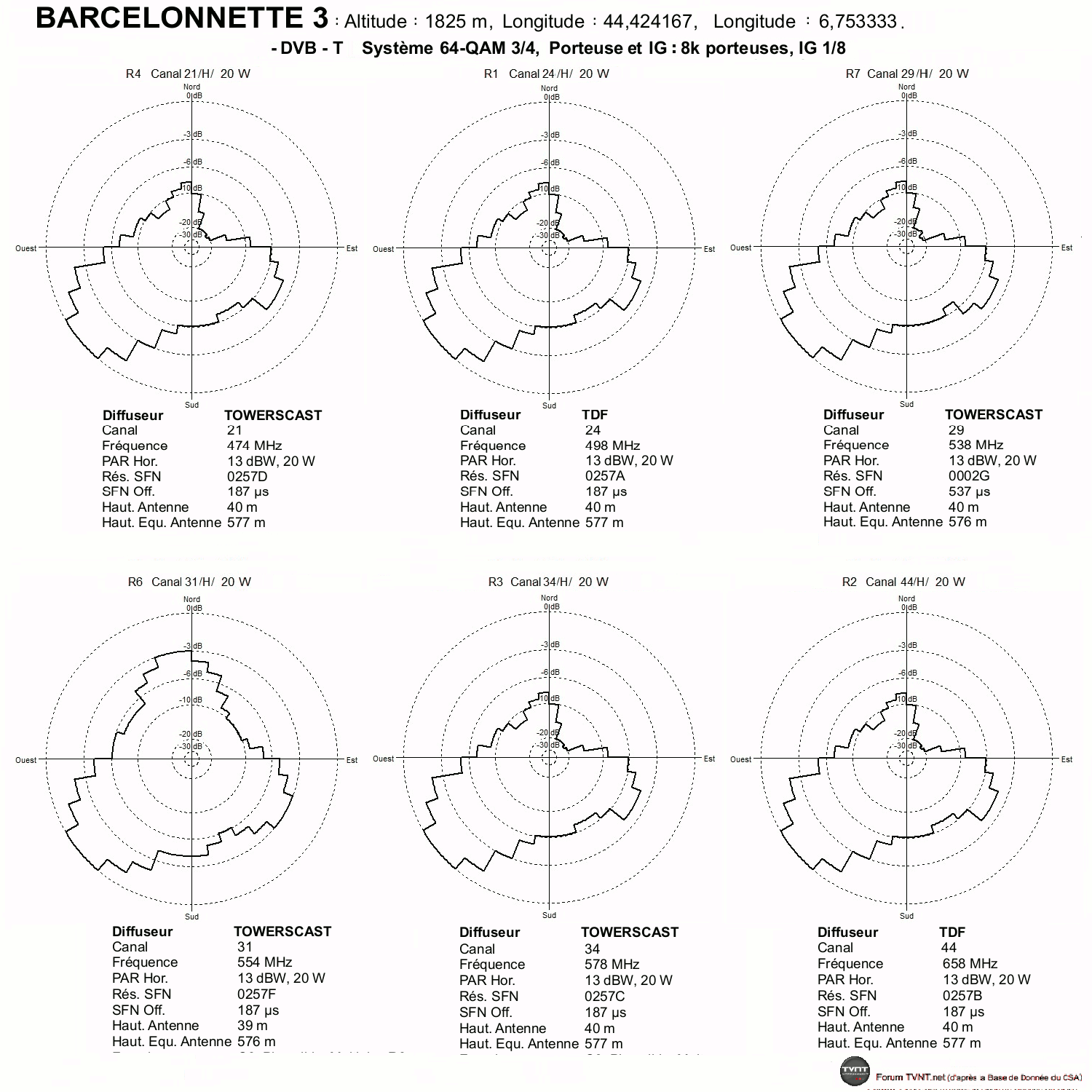

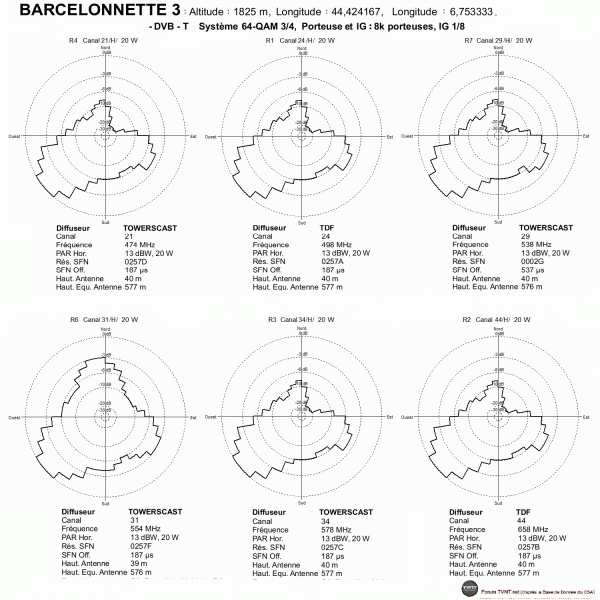

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

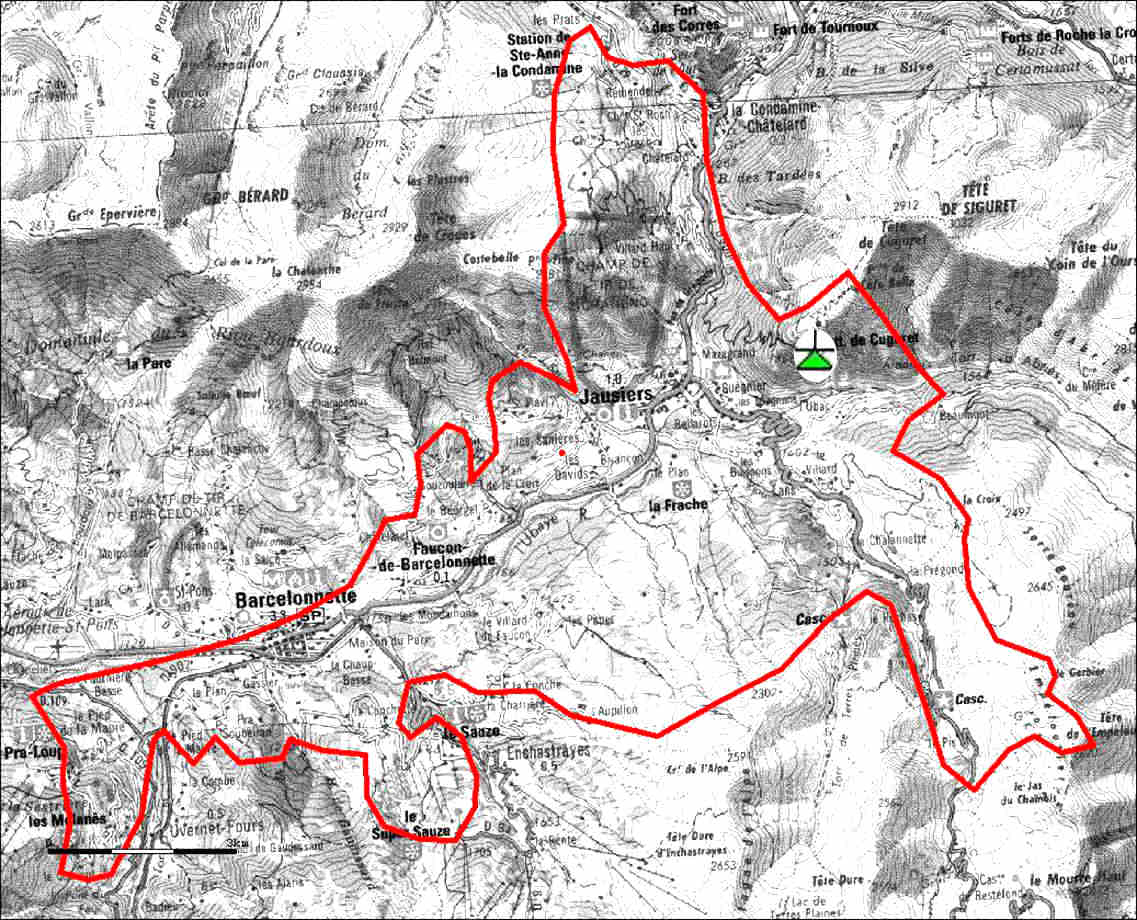

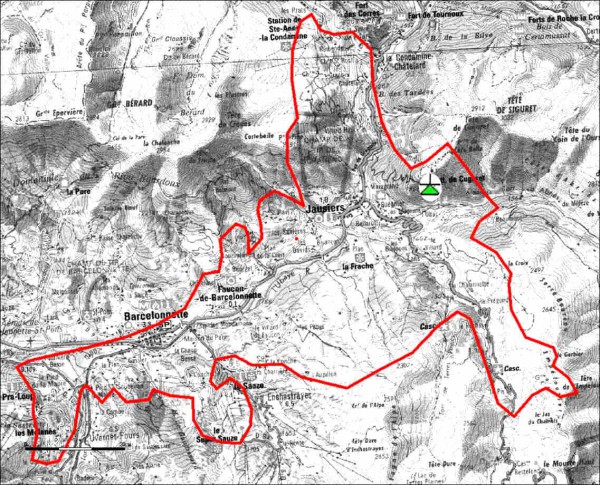

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

BARRÊME - LIEYE

Il y a 2 pylônes pour la TNT sur le site de la Montagne de Lieye, commune de Barrême :
Localisation du pylône TDF qui diffuse le multiplex R2.
Localisation du pylône ITAS TIM qui diffuse les multiplex R1, R4, R6 et R7.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R1: 28H 23W (ITAS TIM). (sur canal 55 avant le 03/10/2017)
R2: 36H 14W (TDF).
R7: 39H 23W (ITAS TIM).
R6: 42H 23W (ITAS TIM).
R4: 47H 23W (ITAS TIM).

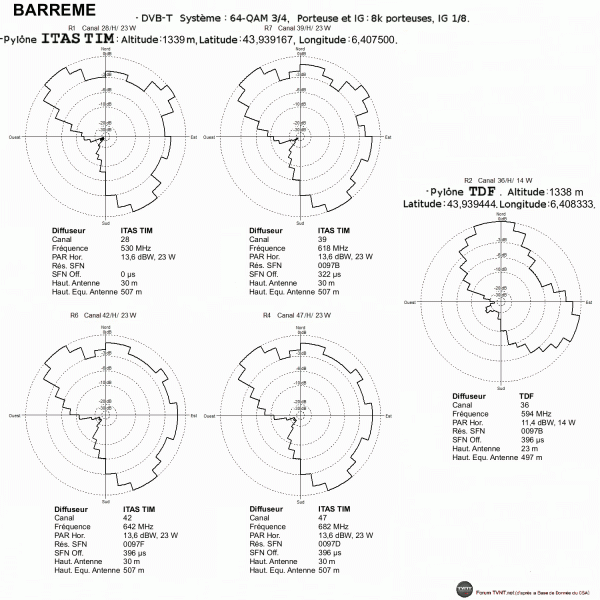

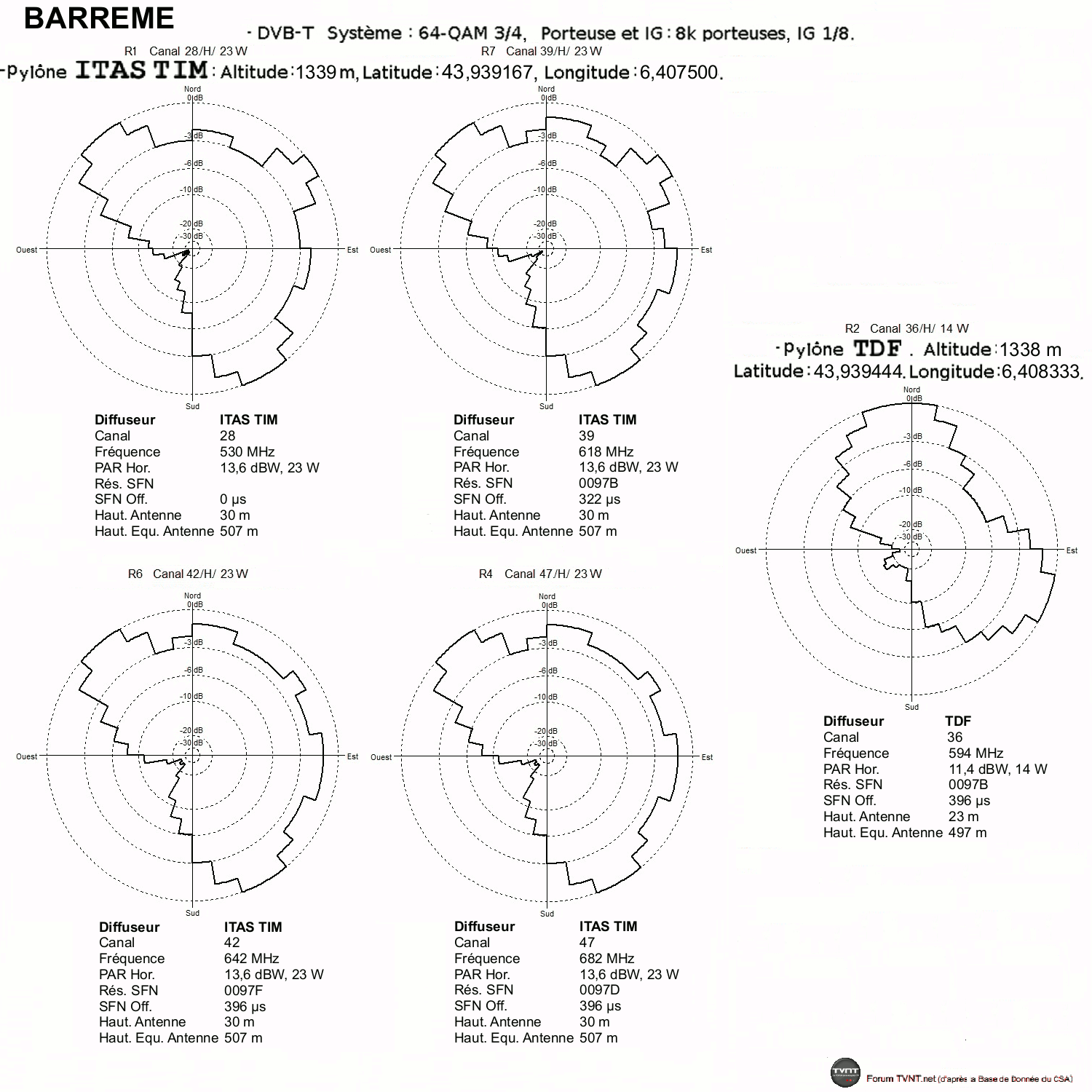

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

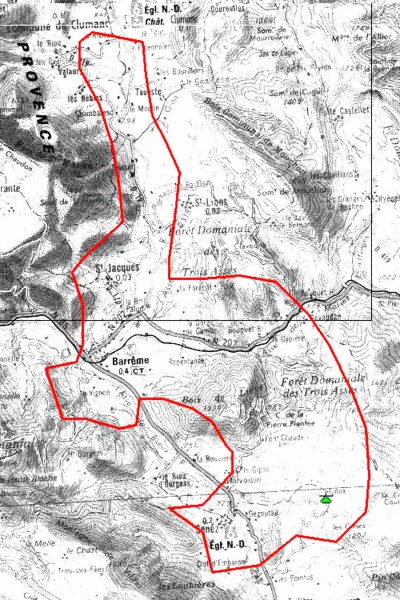

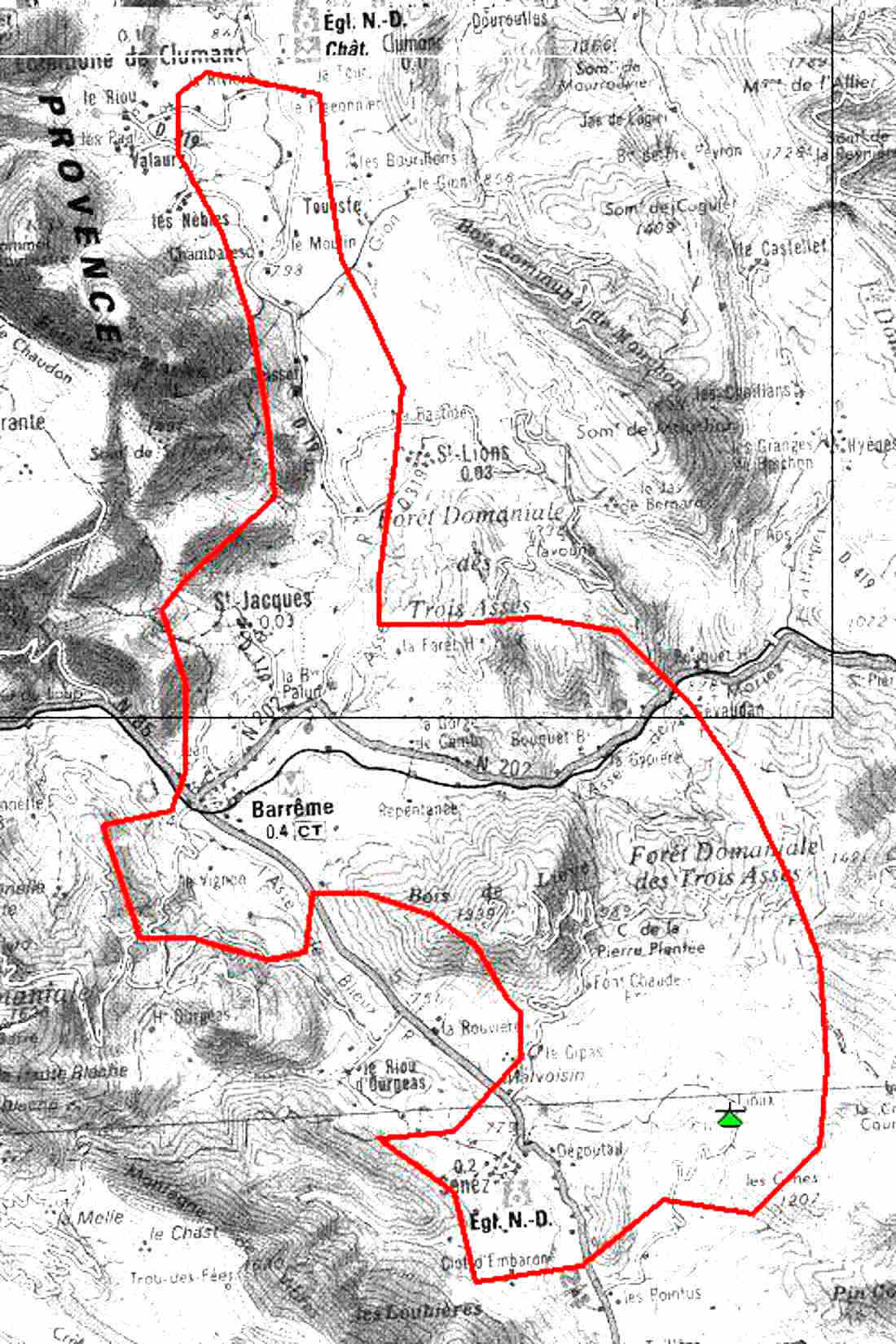

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

CASTELLANE 1 - VILLARS-BRANDIS

Il y a 2 pylônes pour la TNT sur le site de la Crête de Colle Bernaiche, commune de Castellane :
Localisation du pylône TDF, qui diffuse les multiplex R1, R6 et R7.
Localisation du pylône ITAS TIM, qui diffuse les multiplex R2 et R4.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R1: 23H 19W (TDF).
R6: 26H 19W (TDF).
R7: 29H 19W (TDF).
R4: 35H 20W (ITAS TIM).
R2: 38H 20W (ITAS TIM). (sur canal 59 avant le 03/10/2017)

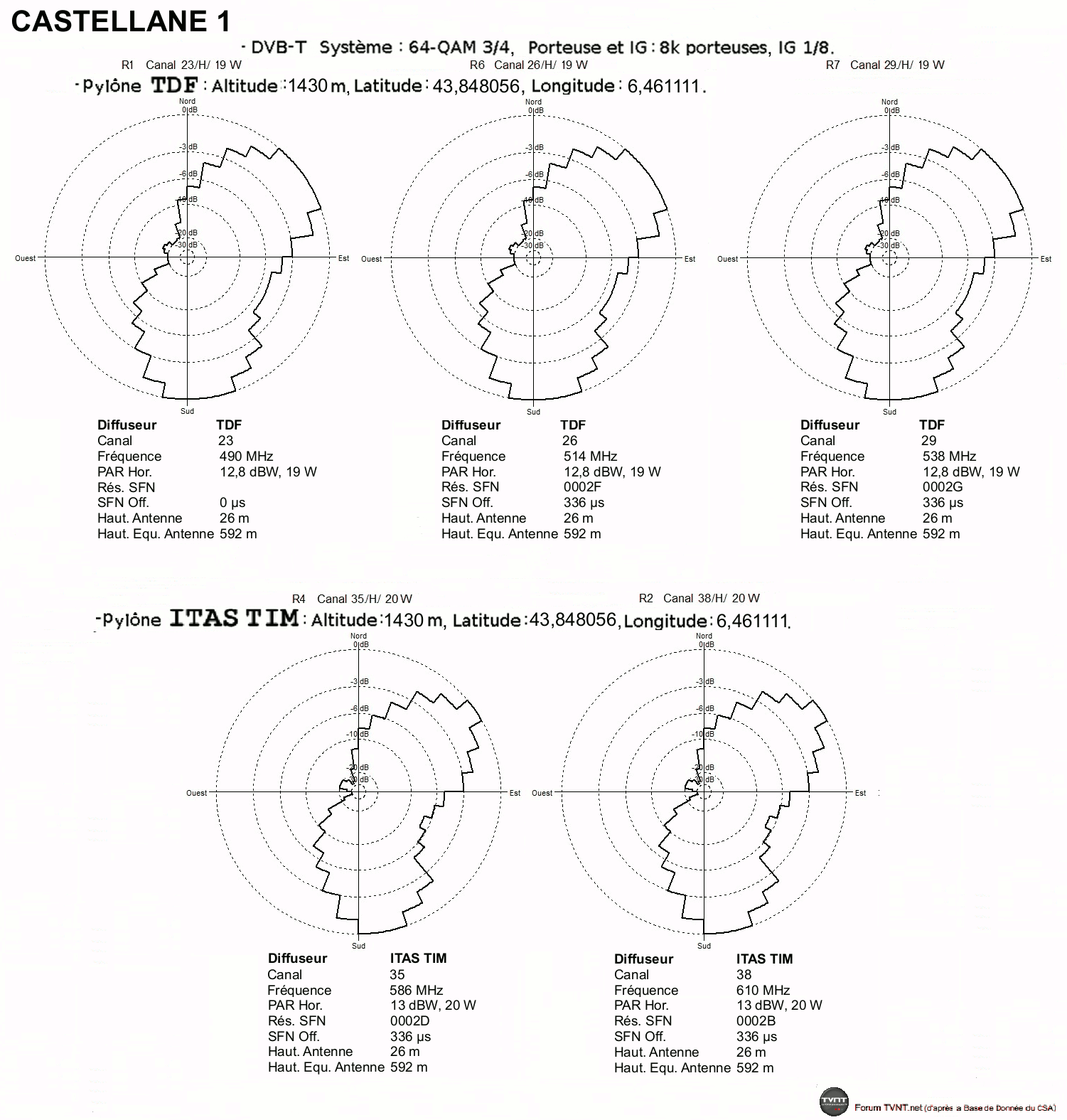

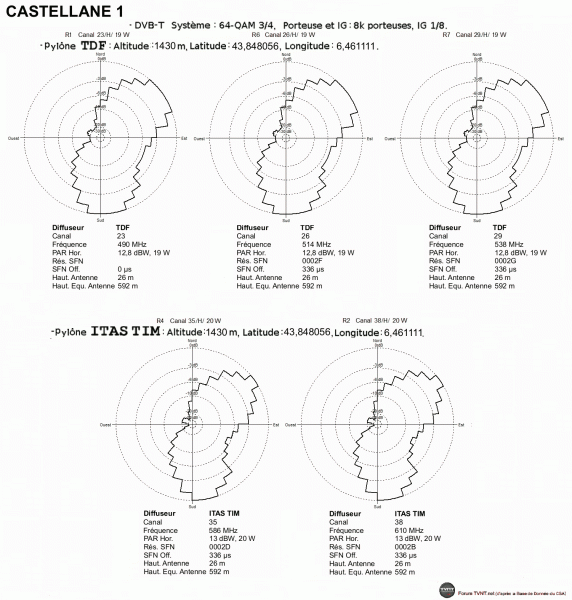

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

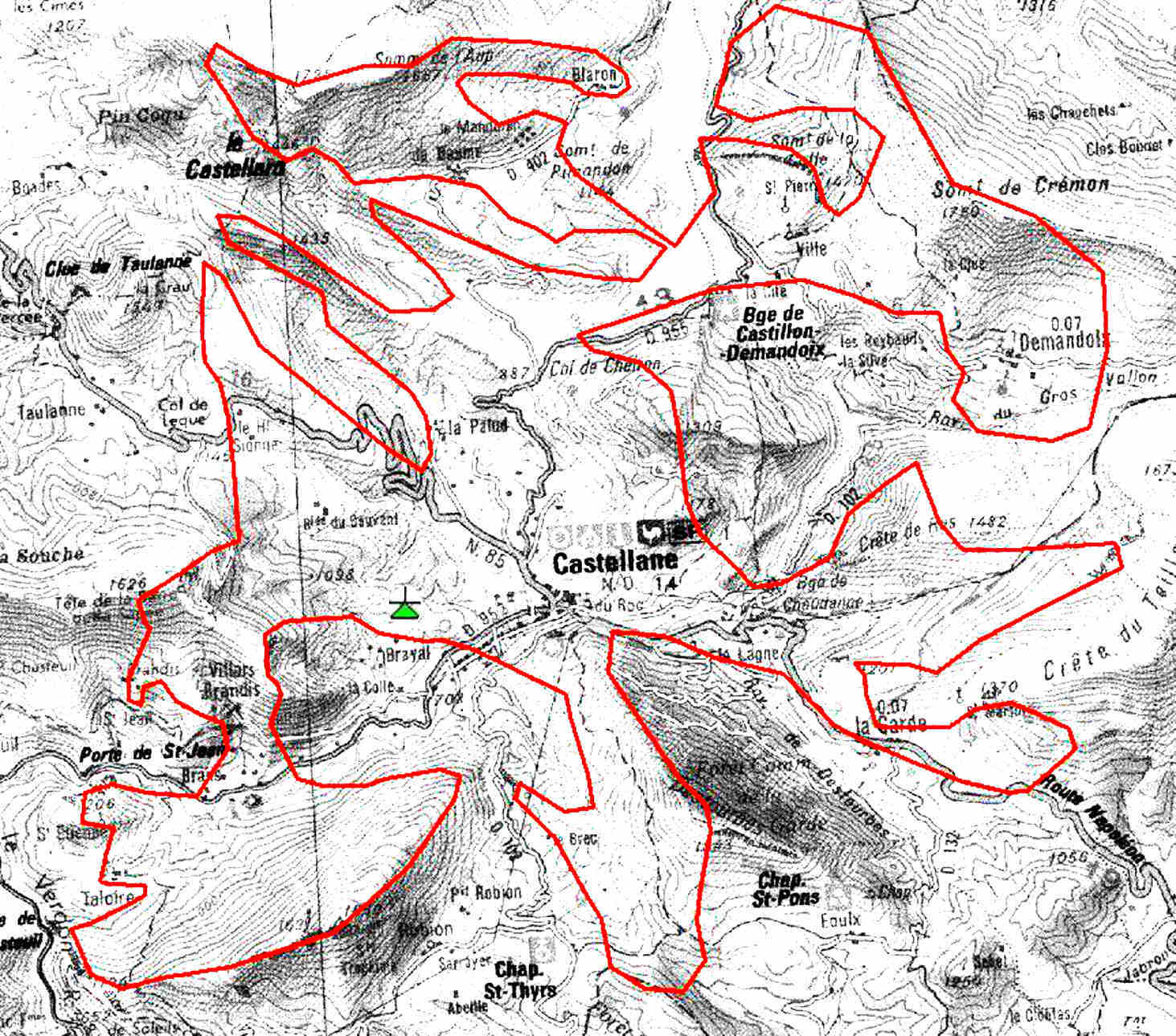

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

CASTELLET-LÈS-SAUSSES - FORÊT DE CHANTEBRANNE

Localisation du pylône ITAS TIM, Forêt de Chantebranne, sur la commune d'Entrevaux.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R2: 22H 10W (ITAS TIM). (sur canal 54 avant le 21/11/2017)
R4: 25H 10W (ITAS TIM).
R3: 28H 10W (ITAS TIM).
R1: 39H 10W (ITAS TIM).
R7: 45H 10W (ITAS TIM).
R6: 48H 10W (ITAS TIM).

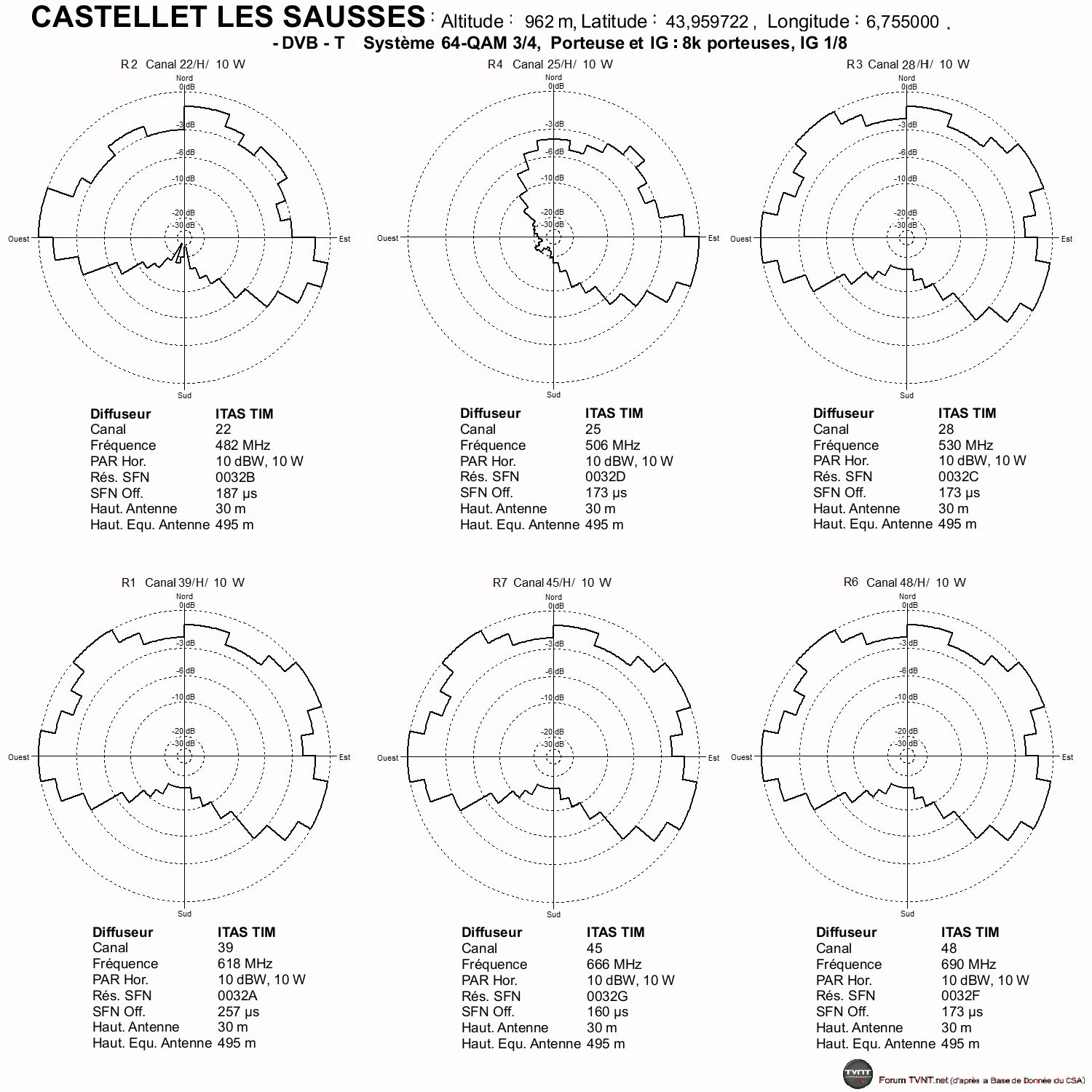

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

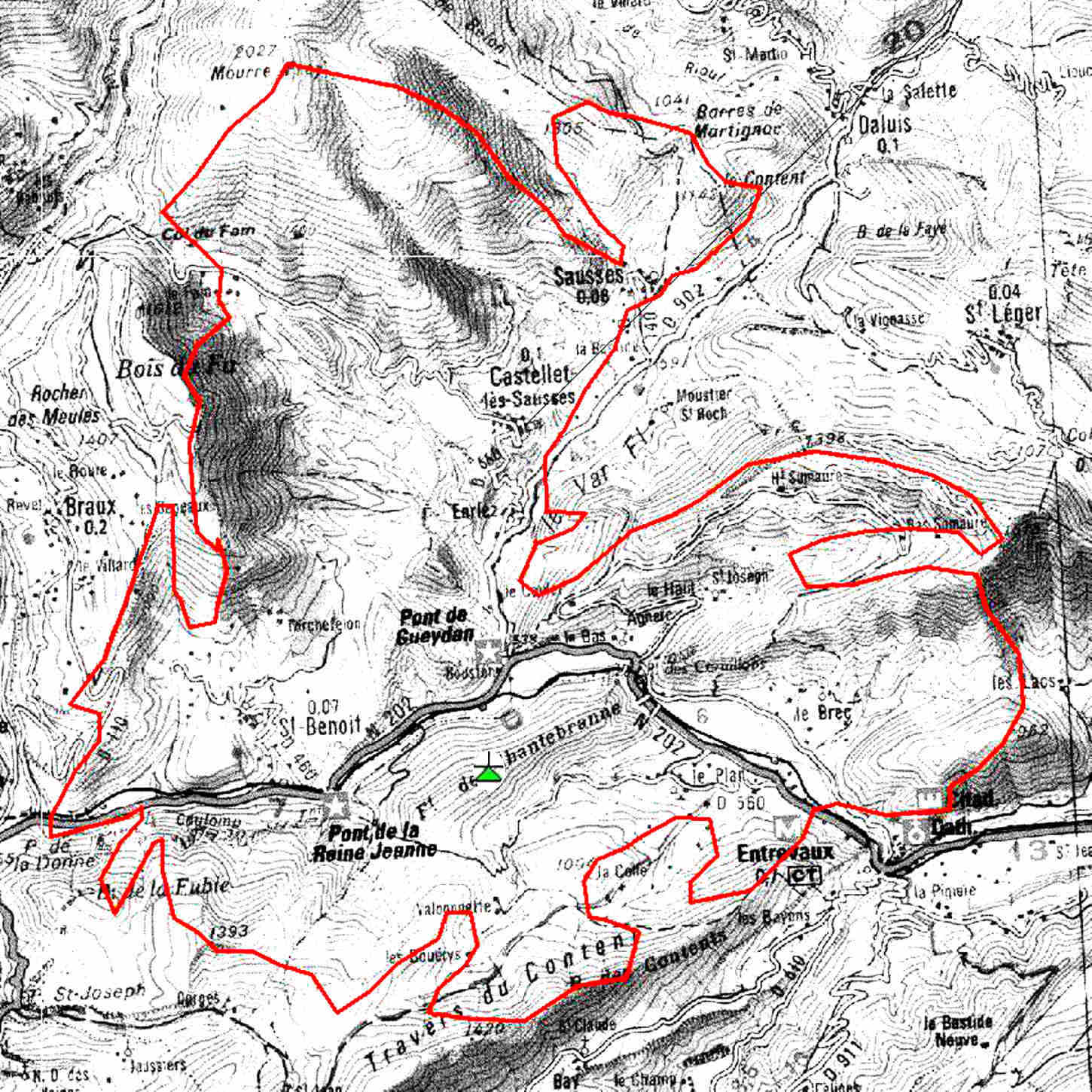

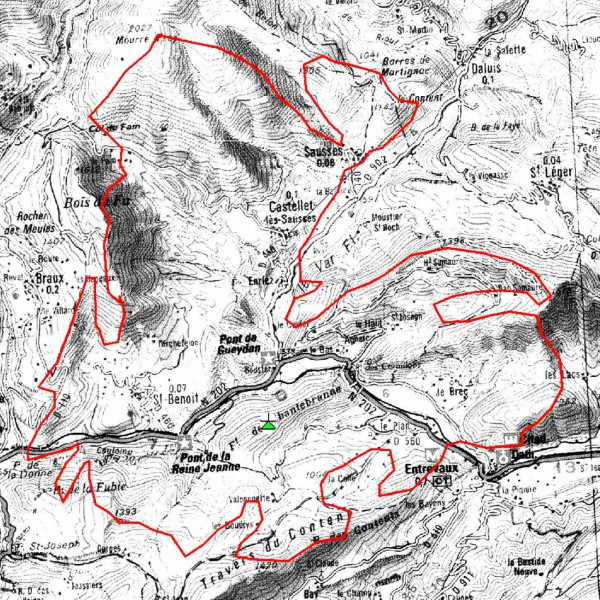

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

CÉRESTE - LA GARDETTE

Localisation du pylône ITAS TIM, sur lequel TDF diffuse tous les multiplex.

Le pylône TDF n'est plus utilisé pour la TNT.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R3: 33H 14W (TDF sur pylône ITAS TIM).
R2: 36H 7,1W (TDF sur pylône ITAS TIM).
R7: 39H 14W (TDF sur pylône ITAS TIM). (sur canal 57 avant le 03/10/2017)
R6: 42H 14W (TDF sur pylône ITAS TIM).
R1: 43H 14W (TDF sur pylône ITAS TIM).
R4: 47H 14W (TDF sur pylône ITAS TIM).

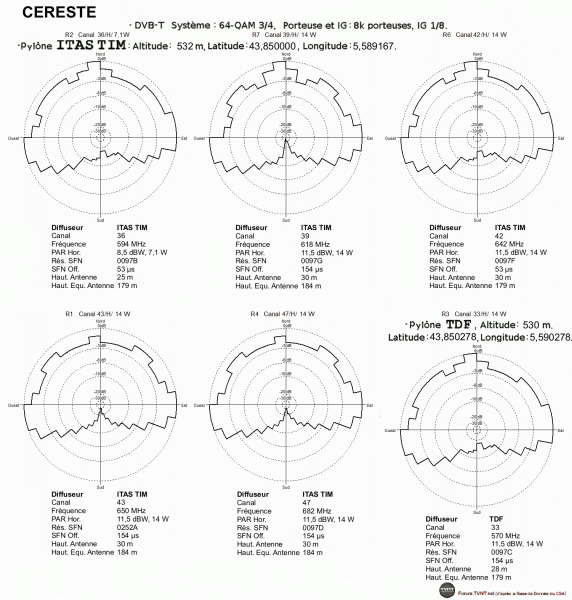

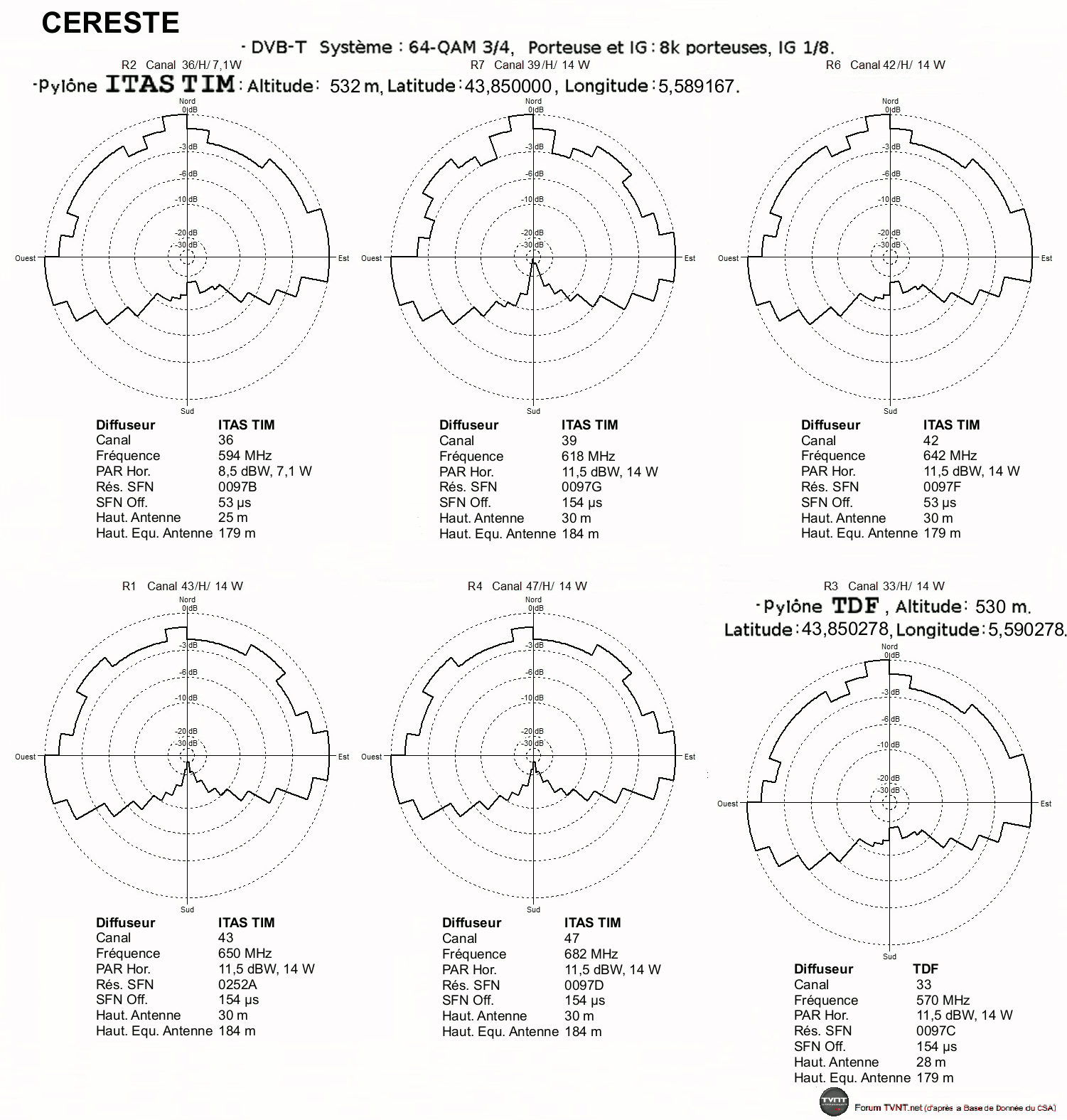

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

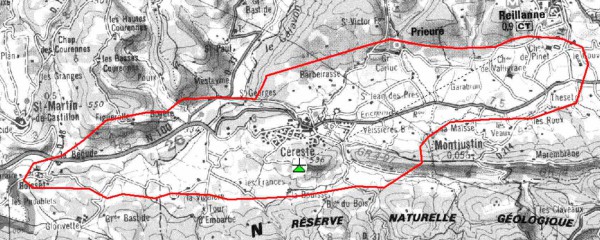

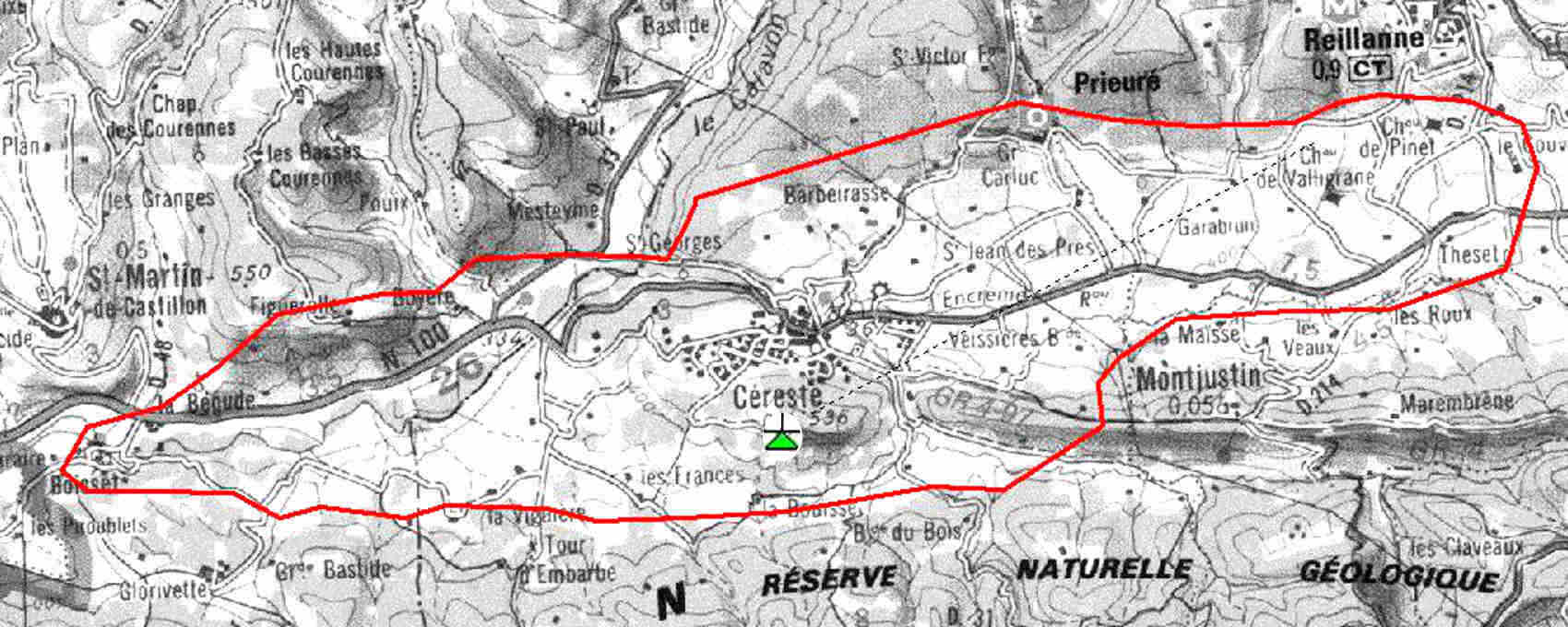

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

CHÂTEAU-ARNOUX - CHAPELLE SAINT-JEAN

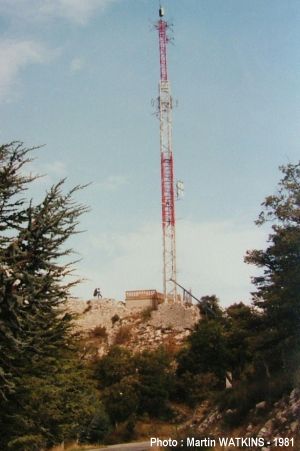

Localisation du pylône TDF de Chapelle Saint Jean, commune de Château-Arnoux-Saint-Auban :


D'autres photos sont disponibles ici

Composition des multiplex R1 et R15 :




Caractéristiques techniques des multiplex :
R6: 26H 18W (TDF).
R7: 29H 18W (TDF).
R3: 30H 18W (TDF).
R1: 32H 18W (TDF).
R4: 35H 18W (TDF).
R2: 38H 18W (TDF). (sur canal 59 avant le 03/10/2017)
R15:46H 2W (TDF).

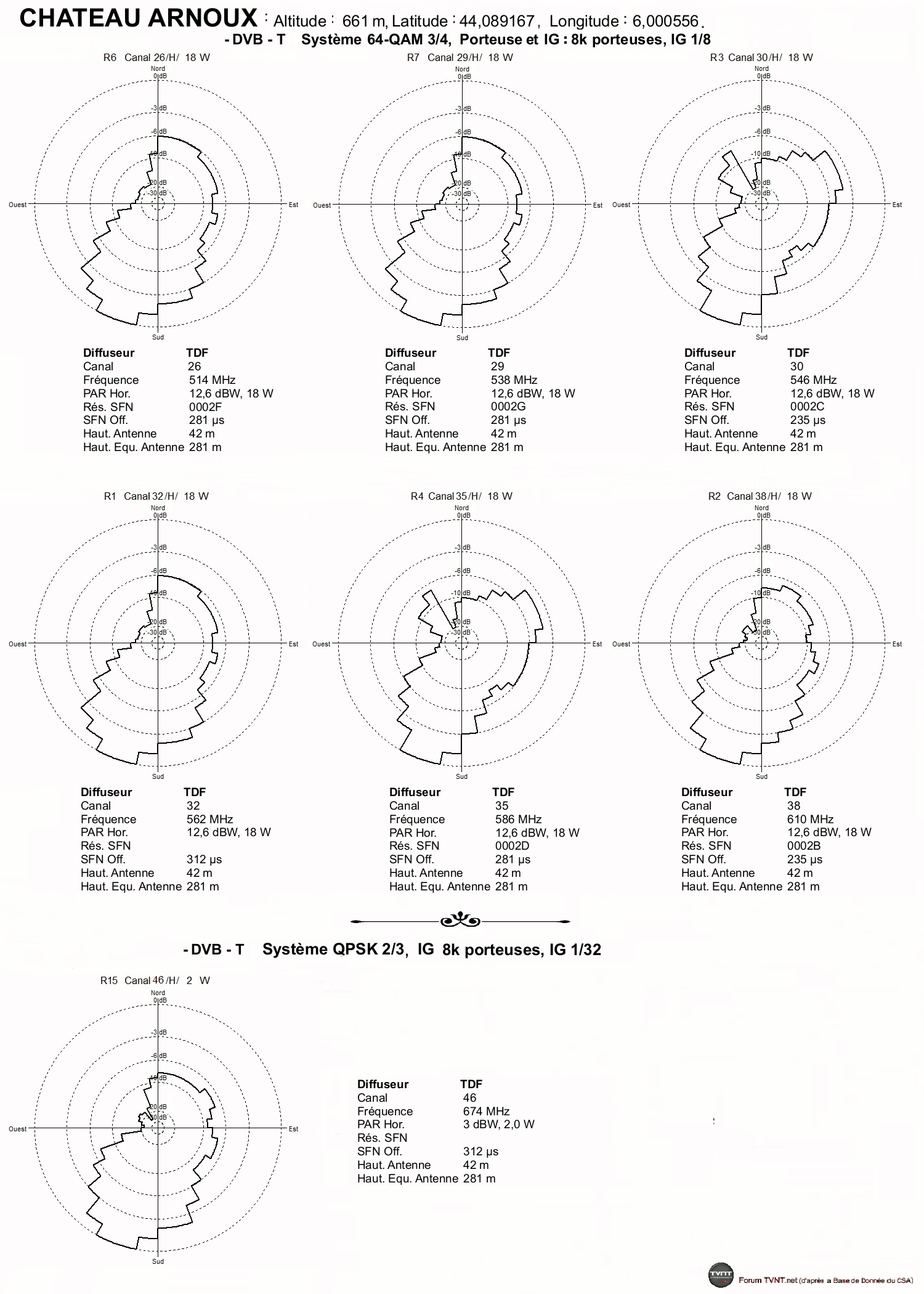

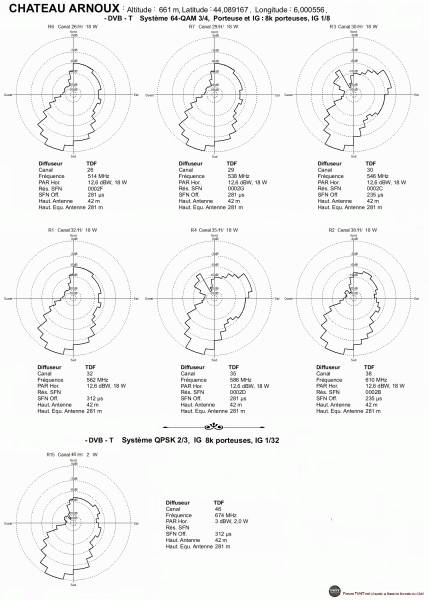

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

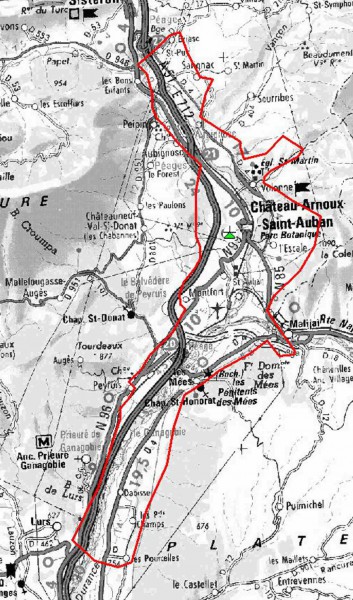

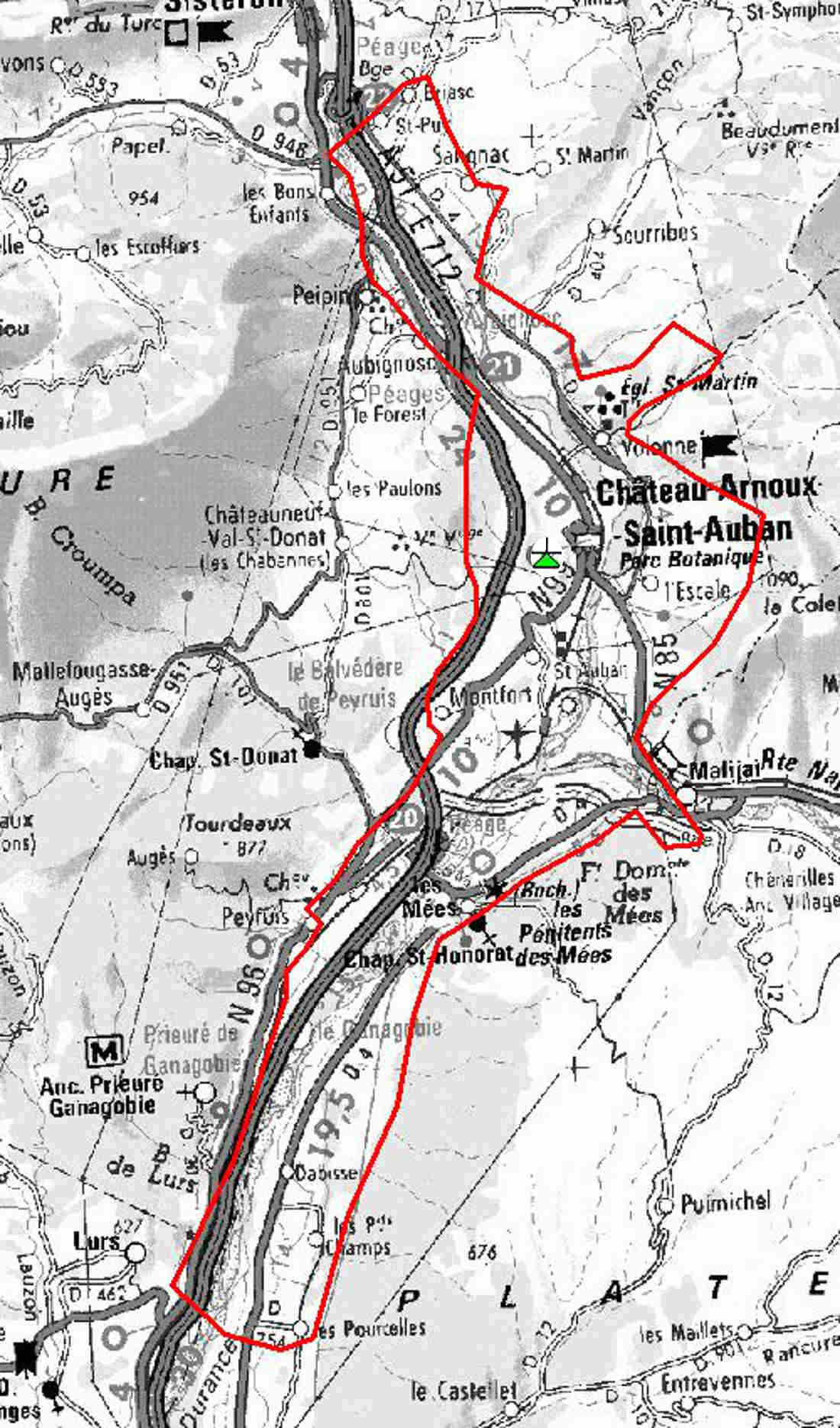

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

COLMARS - CHABANIER

Il y a 2 pylônes pour la TNT sur le site de Chabanier, commune de Colmars :
Localisation du pylône TDF qui diffuse le multiplex R1.
Localisation du pylône ITAS TIM qui diffuse les multiplex R2, R4, R6 et R7.

Trois photos des 2 pylônes mises à disposition par "Geotrouvetout" :




Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R2: 36H 14W (ITAS TIM).
R7: 39H 14W (ITAS TIM). (sur canal 57 avant le 03/10/2017)
R6: 42H 14W (ITAS TIM).
R1: 45H 14W (TDF).
R4: 47H 14W (ITAS TIM).

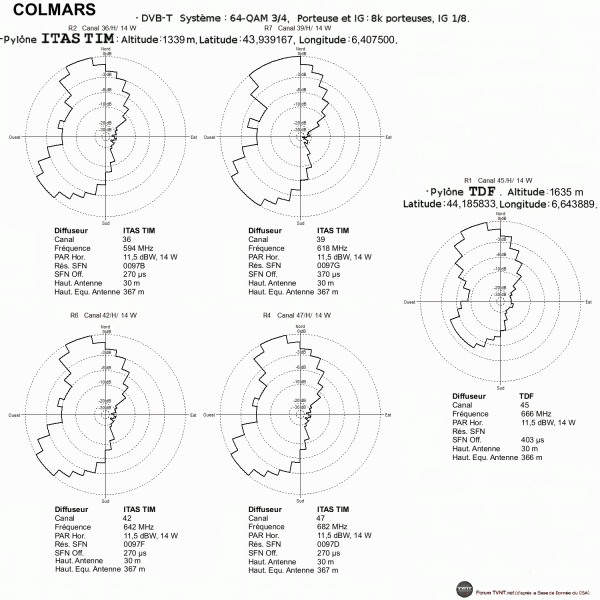

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

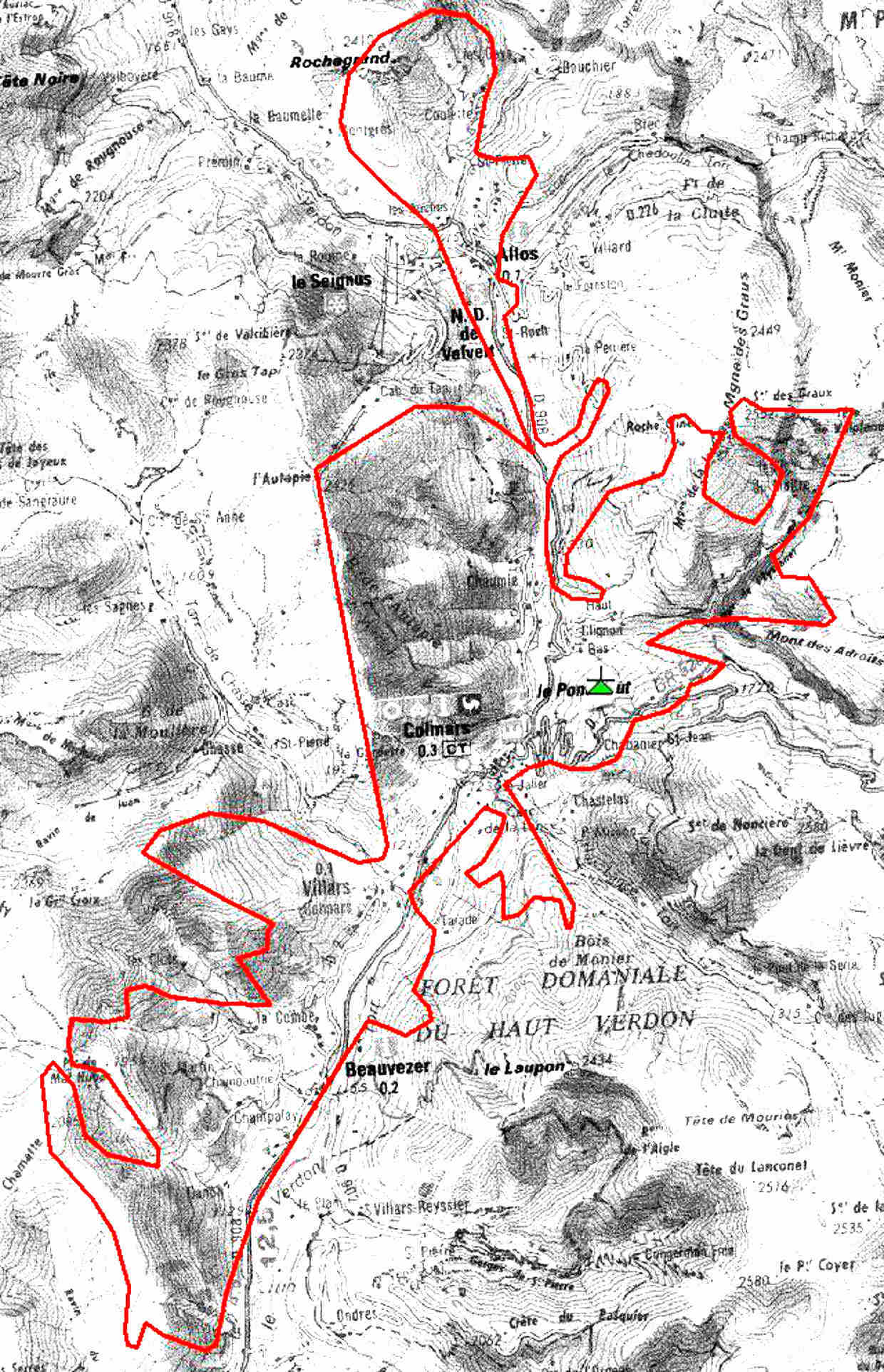

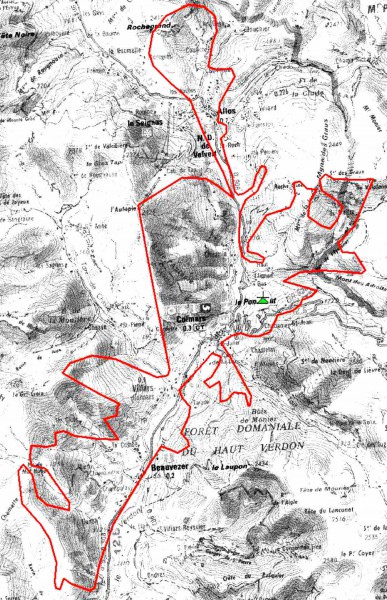

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

DIGNE 1 - NORD - HAUT SAUMON

Il y a 2 pylônes pour la TNT sur le site du Haut-Saumon, commune de Digne-les-Bains :
Localisation du pylône TOWERCAST, qui diffuse les multiplex R1 à R4, R6 et R7.
Localisation du pylône TDF qui diffuse le mutiplex R15 (DICI TV).


Composition des multiplex R1 et R15 :




Caractéristiques techniques des multiplex :
R1: 22H 25W (TOWERCAST). (sur canal 54 avant le 03/10/2017)
R3: 33H 11W (TOWERCAST).
R2: 36H 11W (TOWERCAST).
R15: 37H 1W (TDF).
R7: 39H 25W (TOWERCAST). (sur canal 57 avant le 03/10/2017)
R6: 42H 11W (TOWERCAST).
R4: 47H 13W (TOWERCAST).

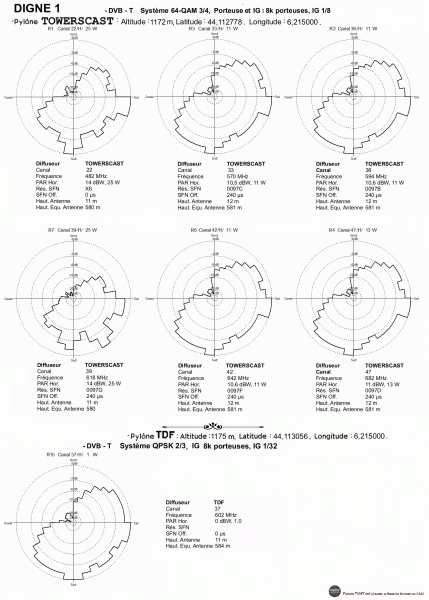

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

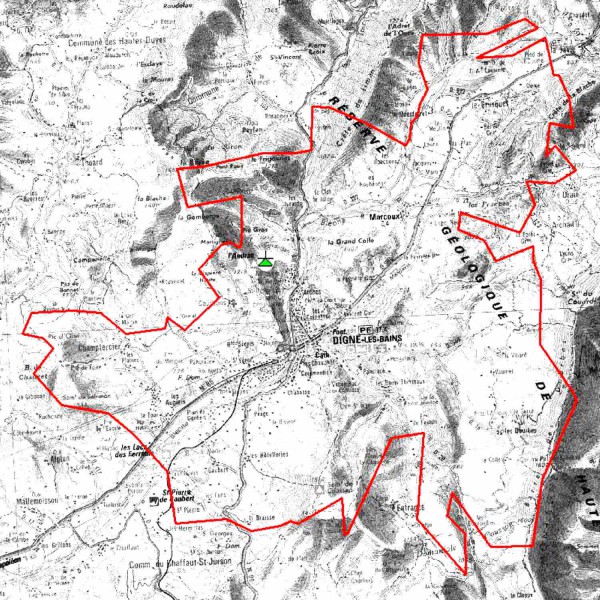

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

DIGNE 2 - LES FOURCHES

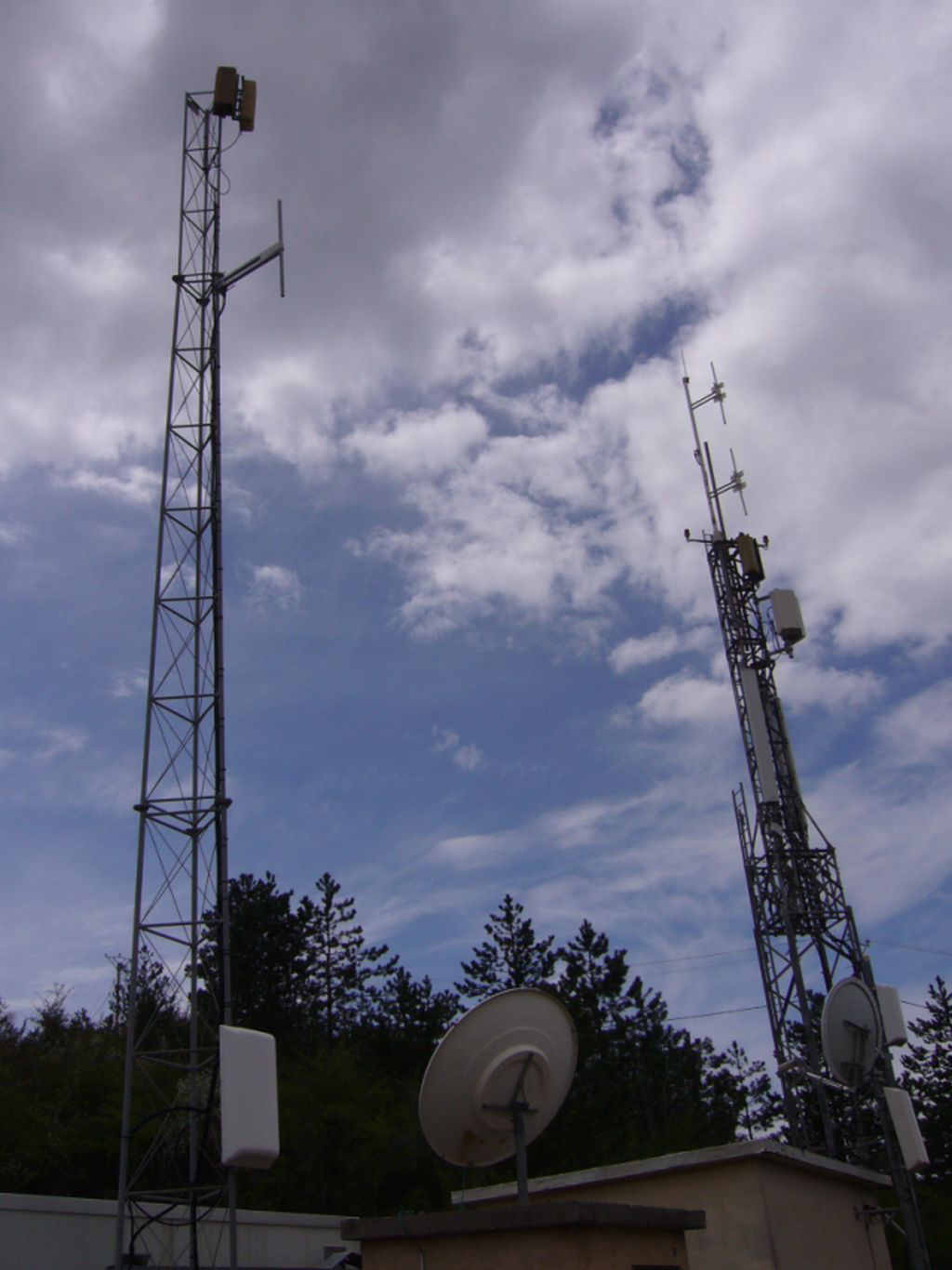

Il y a 2 pylônes pour la TNT sur le site des Fourches, commune de Digne-les-Bains :

(Photo de Jérôme04).

Localisation du pylône TDF sur lequel TOWERCAST diffuse les multiplex R2 et R3, et TDF le simplex R15.
Localisation du pylône TOWERCAST qui diffuse les multiplex R1, R4, R6 et R7.

D'autres photos de l'ami Jérôme04 sont disponibles ici: 1 2 3 4 5 6 7 8 9 10 11 12
Ainsi que d'autres photos ici

Composition des multiplex R1 et R15 :




Caractéristiques techniques des multiplex :
R1: 22H 3W (TOWERCAST). (sur canal 54 avant le 03/10/2017)
R3: 33H 3,5W (TOWERCAST sur pylône TDF).
R2: 36H 3,6W (TOWERCAST sur pylône TDF).
R15: 37H 400mW (TDF).
R7: 39H 3,1W (TOWERCAST). (sur canal 57 avant le 03/10/2017)
R6: 42H 3,5W (TOWERCAST).
R4: 47H 3,5W (TOWERCAST).

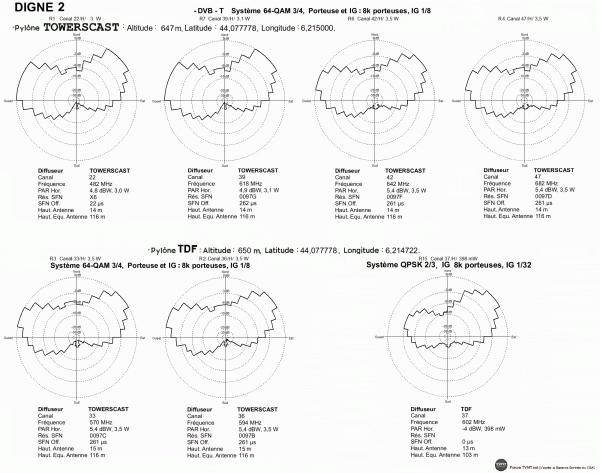

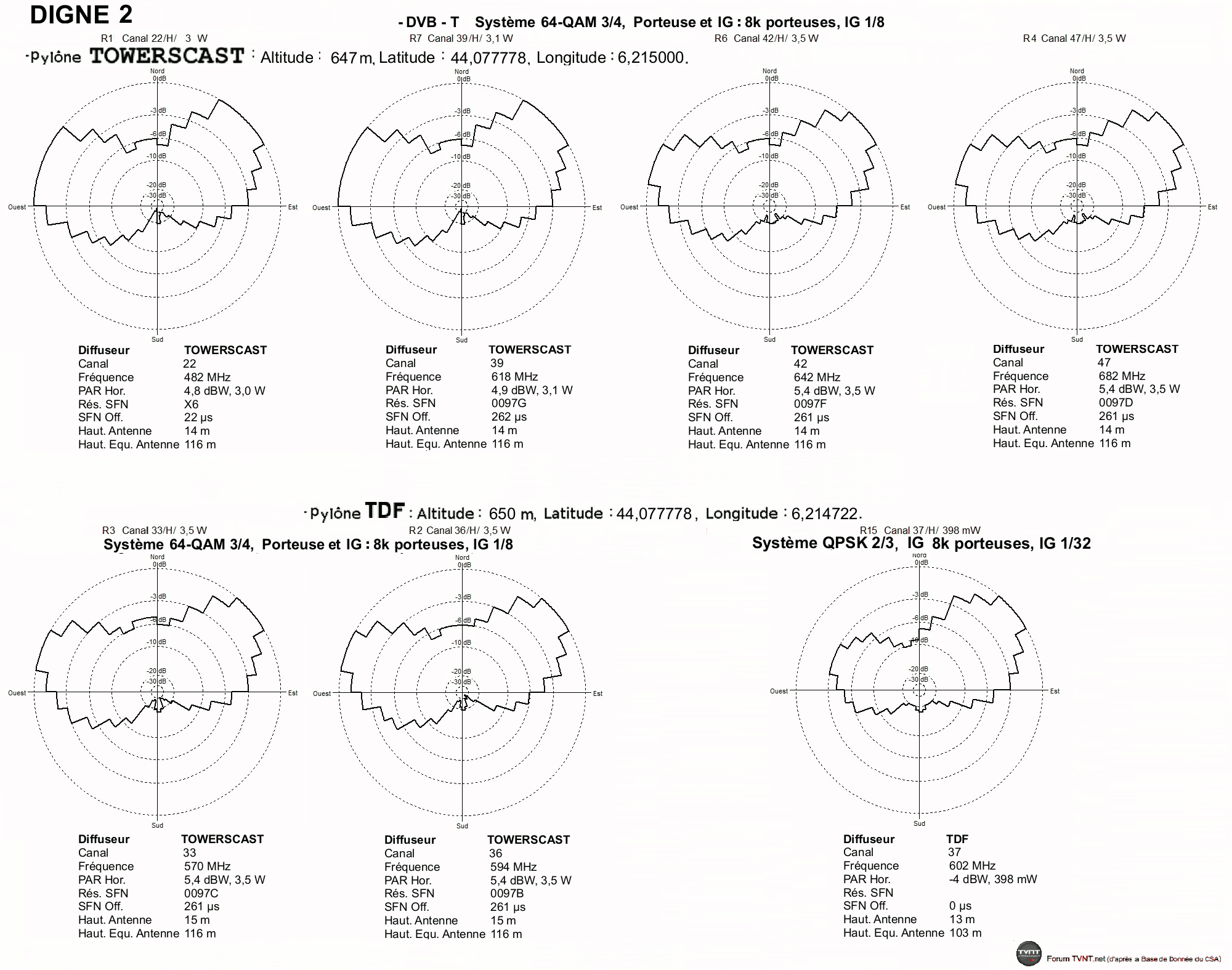

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

ENTREVAUX 1 - GLANDÈVES

Localisation du pylône TDF de Glandèves, commune d'Entrevaux.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R2: 22H 3W (TDF). (sur canal 54 avant le 21/11/2017)
R4: 25H 3W (TDF).
R1: 31H 3W (TDF).
R7: 45H 3W (TDF).
R6: 48H 3W (TDF).

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

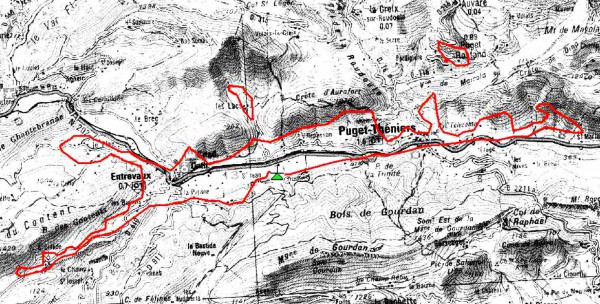

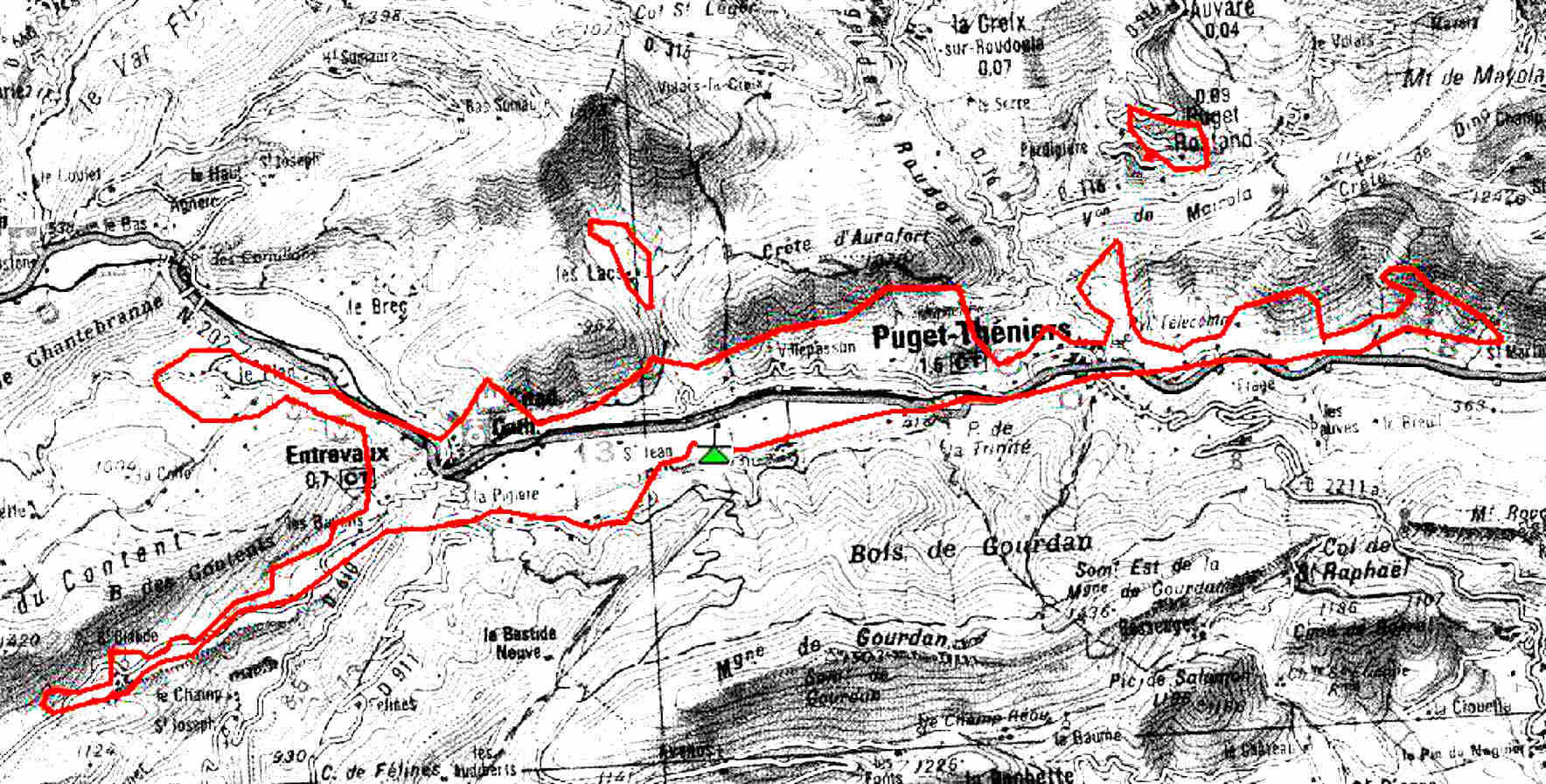

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

FORCALQUIER - LES CABANONS

Localisation du pylône TDF des Cabanons, commune de Forcalquier.

Composition des multiplex R1 et R15 :




Caractéristiques techniques des multiplex :
R6: 26H 15W (TDF).
R7: 29H 15W (TDF).
R3: 30H 15W (TDF).
R15: 31H 2W (TDF).
R1: 34H 15W (TDF).
R4: 35H 15W (TDF).
R2: 38H 15W (TDF). (sur canal 59 avant le 03/10/2017)

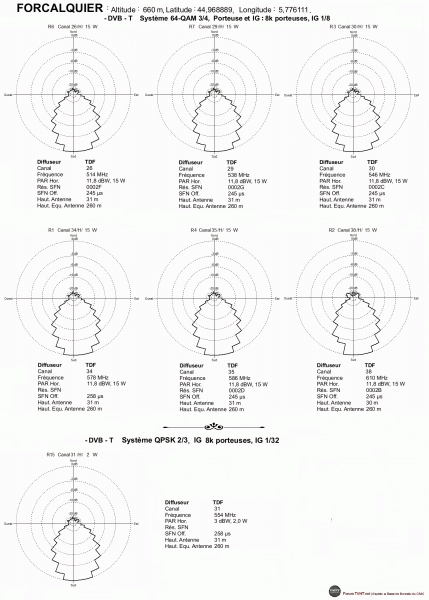

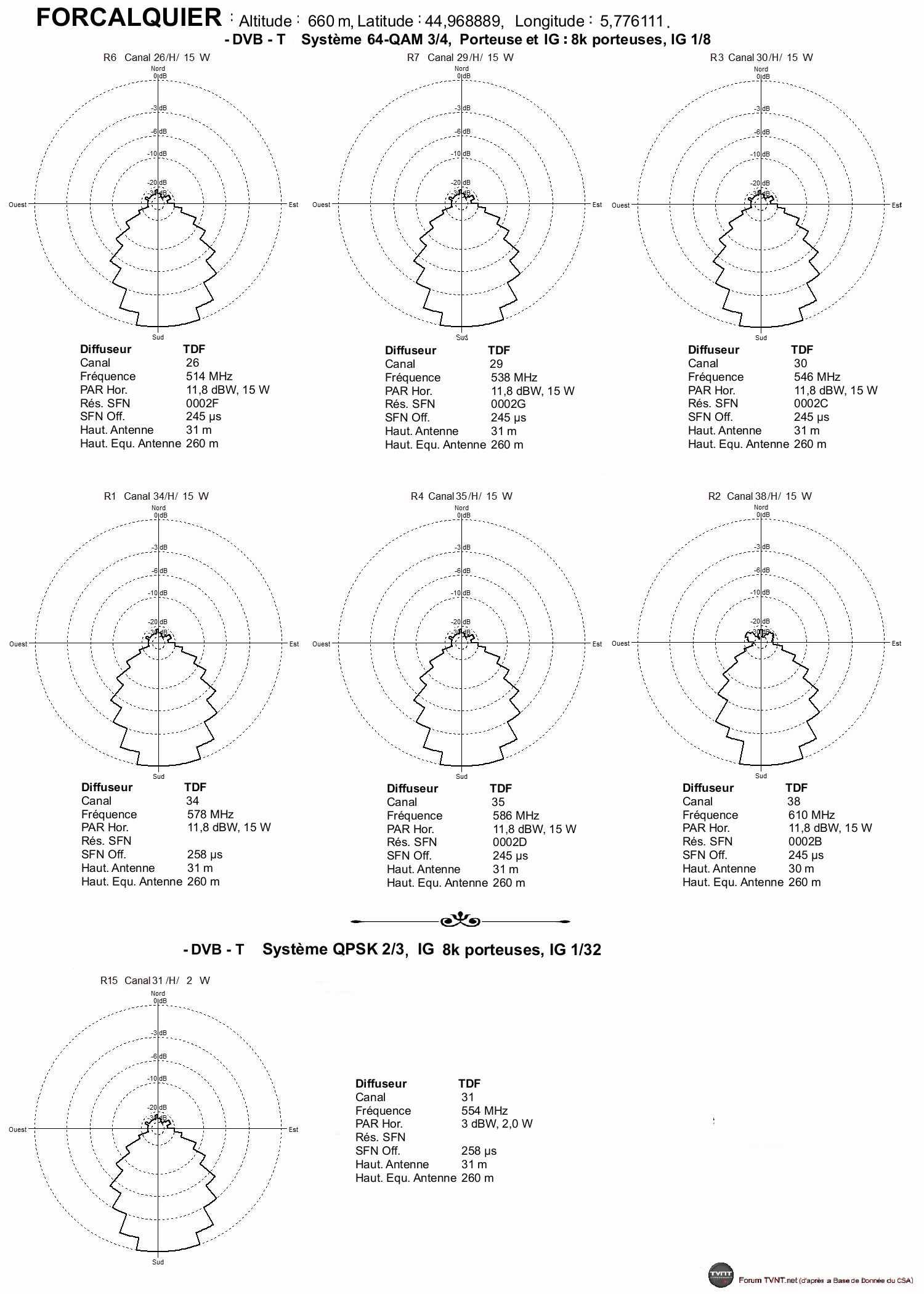

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

GRÉOUX-LES-BAINS - SUD - RAVIN DE CHIOUSSE

Il y a 2 pylônes pour la TNT sur le site du Ravin de Chiousse, commune de Gréoux-les-Bains :
Localisation du pylône TDF qui diffuse le multiplex R1.
Localisation du pylône ITAS TIM qui diffuse les multiplex R2 à R4, R6 et R7.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R3: 33H 7,9W (ITAS TIM).
R2: 36H 7,9W (ITAS TIM).
R7: 39H 7,9W (ITAS TIM). (sur canal 57 avant le 03/10/2017)
R6: 42H 7,9W (ITAS TIM).
R1: 45H 5,8W (TDF).
R4: 47H 7,9W (ITAS TIM).

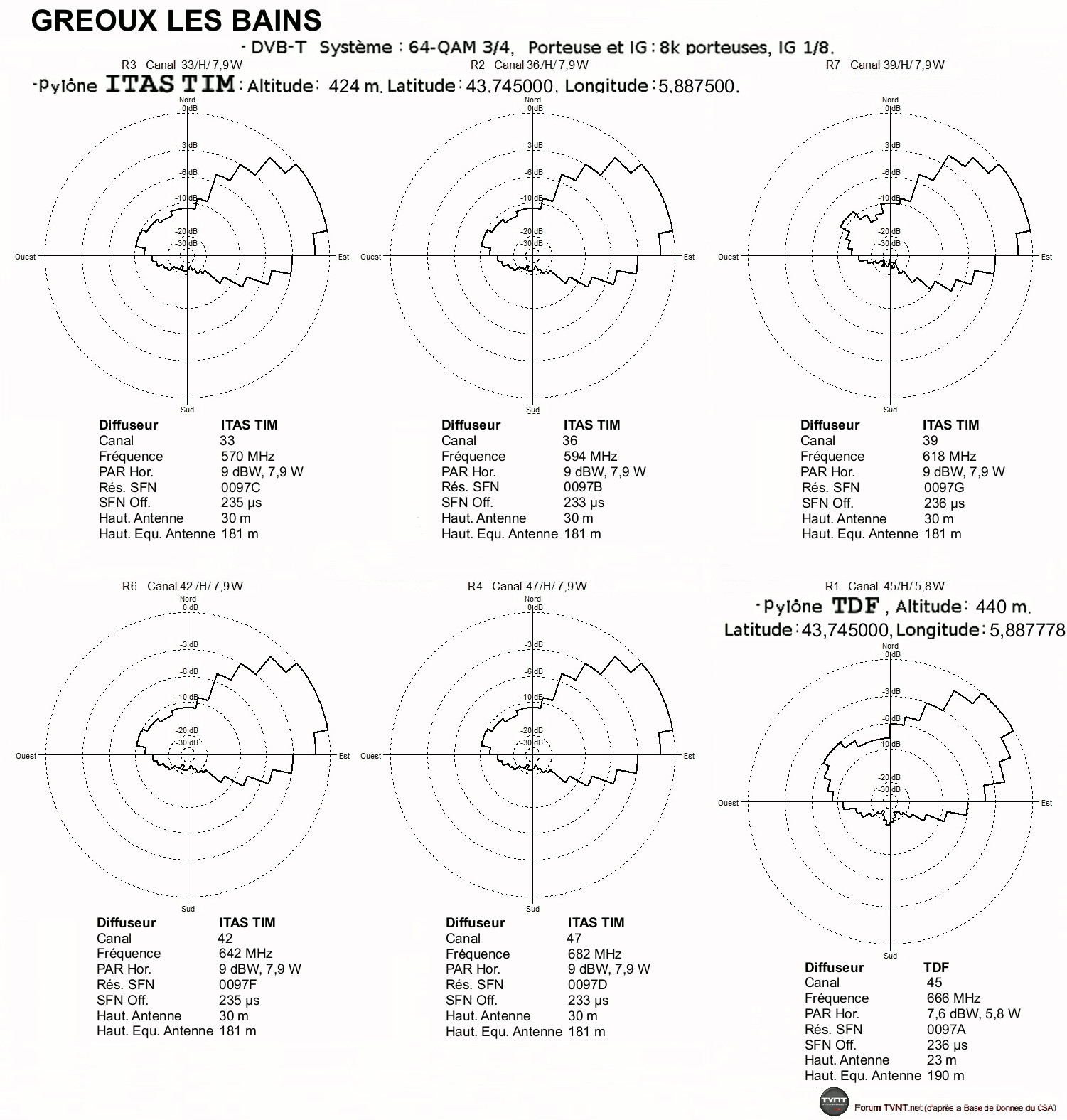

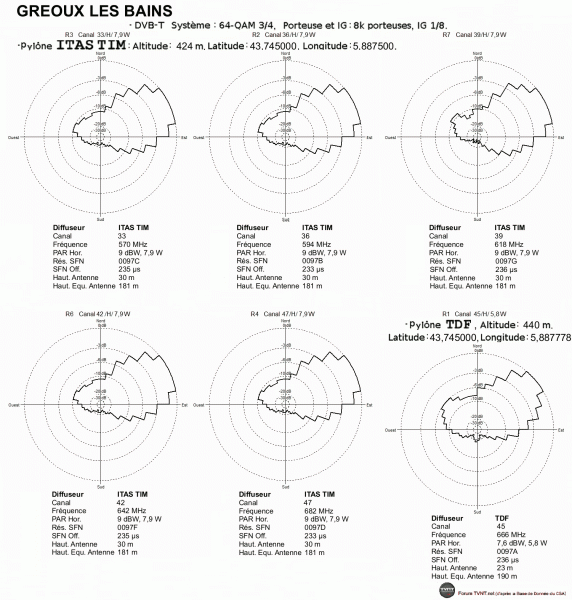

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

LA CONDAMINE-CHÂTELARD - FORT DE TOURNOUX

Localisation du pylône TDF du Fort de Tournoux, commune de La Condamine-Châtelard.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R4: 21H 10W (TDF).
R1: 22H 13W (TDF). (sur canal 55 avant le 25/06/2019)
R7: 29H 12W (TDF). (sur canal 60 avant le 25/06/2019)
R6: 31H 14W (TDF).
R2: 44H 14W (TDF).

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

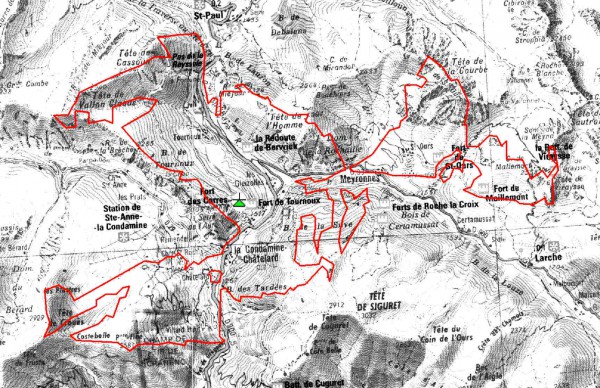

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

MALLEMOISSON - LE CHAFFAUT-SAINT-JURSON

Il y a 2 pylônes pour la TNT de Mallemoisson, au lieu-dit Le Péré, sur la commune de Mézel :
Localisation du pylône TDF, sur lequel TDF diffuse les multiplex R1, R3 et R6 et TOWERCAST les multiplex R2, R7 et le simplex R15.
Localisation du pylône ITAS TIM, qui diffuse le multiplex R4.

Composition des multiplex R1 et R15 :




Caractéristiques techniques des multiplex :
R3: 33H 36W[/url] (TDF).
R2: 36H 36W[/url] (TOWERCAST).
R7: 39H 35W[/url] (TOWERCAST sur pylône TDF). (sur canal 57 avant le 03/10/2017)
R15: 40H 5W.
R6: 42H 36W[/url] (TDF).
R1: 44H 36W[/url] (TDF).
R4: 47H 36W[/url] (ITAS TIM).

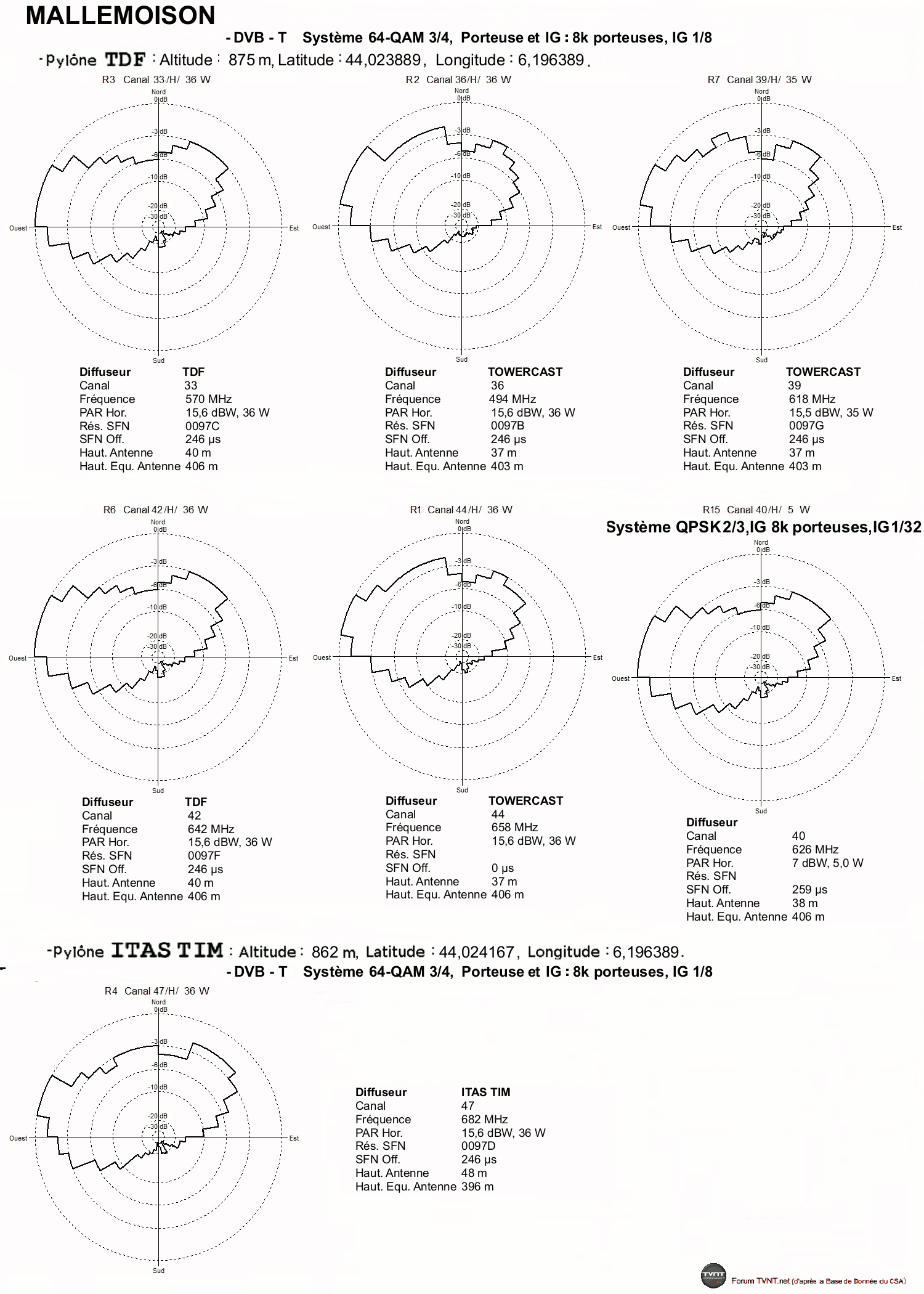

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

MANOSQUE - MONT DES SPELS

Il y a plusieurs pylônes au sommet du mont des Spels, sur la commune de Manosque, mais 3 pylônes seulement sont utilisés pour diffuser la TNT : le pylône principal TDF (au centre de la photo), le pylône TOWERCAST (à droite du principal TDF sur la photo) et à l'extème droite le pylône EMETTEL repris par TDF (ce pylône n'est plus référencé sur Cartoradio).

(Photo de Jérôme04).

Localisation du pylône principal TDF qui diffuse le simplex R15 (DICI TV) :

(Photo de Jérôme04).
d'autres photos de Jérôme04 sont disponibles : 1 2 3 4

Localisation du pylône TOWERCAST, qui diffuse les multiplex R1, R2, R4, R6 et R7 :

(Photo de Jérôme04).
d'autres photos de Jérôme04 sont disponibles : 1 2 3 4

Localisation du pylône EMETTEL (repis par TDF), qui diffuse uniquement le multiplex R3 :

(Photo de Jérôme04).
d'autres photos de Jérôme04 sont disponibles : 1 2 3 4

Le dernier pylône installé est équipé à son pied d'une parabole TooWay (internet par satellite) :
(Photo de Jérôme04).
d'autres photos de Jérôme04 sont disponibles : 1 2 3 4 5

Composition des multiplex R1 et R15 :




Caractéristiques techniques des multiplex :
R15: 21H 5W (TDF sur pylône principal).
R6: 26H 42W (TOWERCAST).
R7: 29H 50W (TOWERCAST).
R3: 30H 49W (TDF sur pylône EMMETEL).
R1: 32H 52W (TOWERCAST).
R4: 35H 54W (TOWERCAST).
R2: 38H 48W (TOWERCAST). (sur canal 59 avant le 03/10/2017)

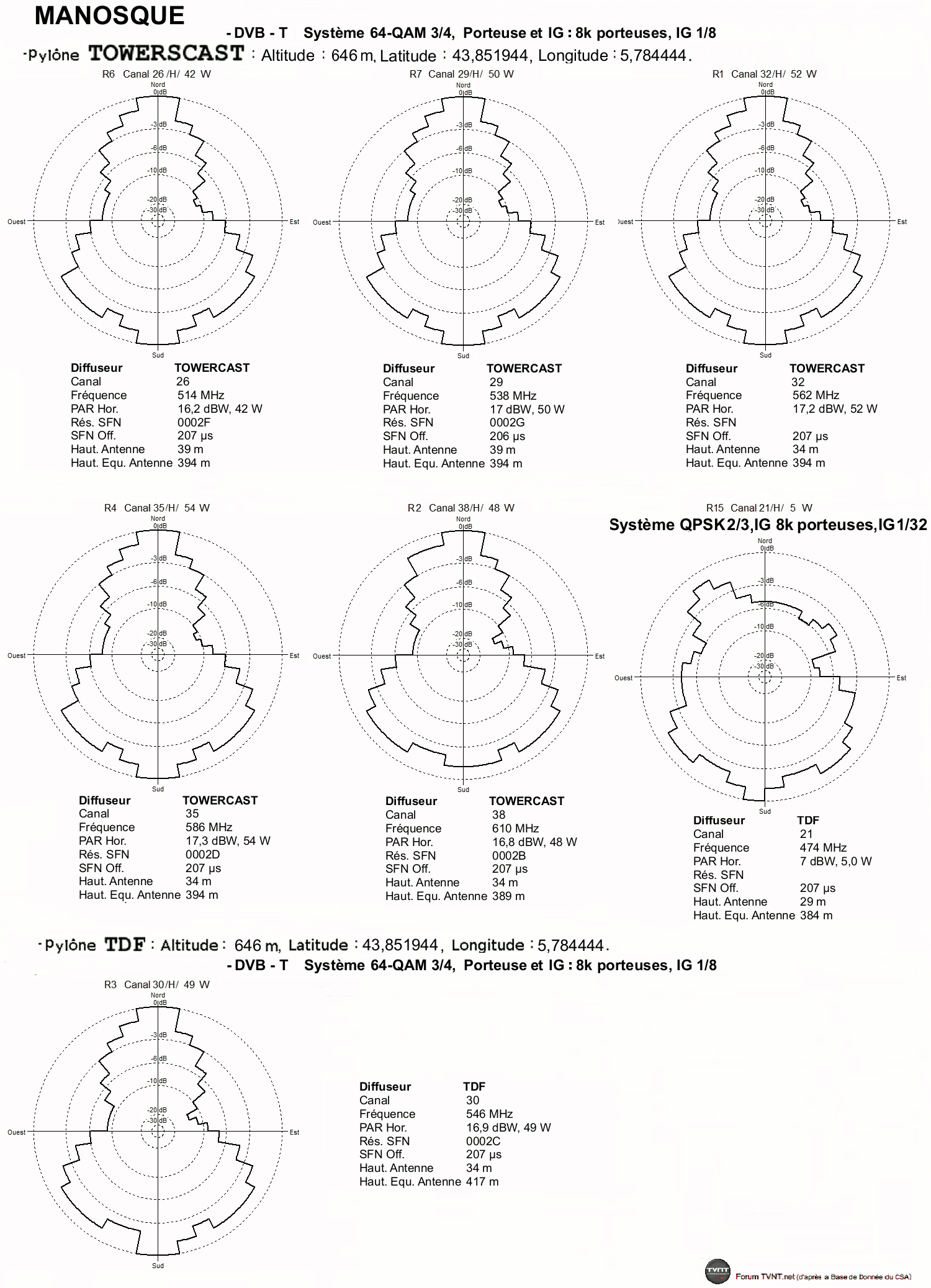

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

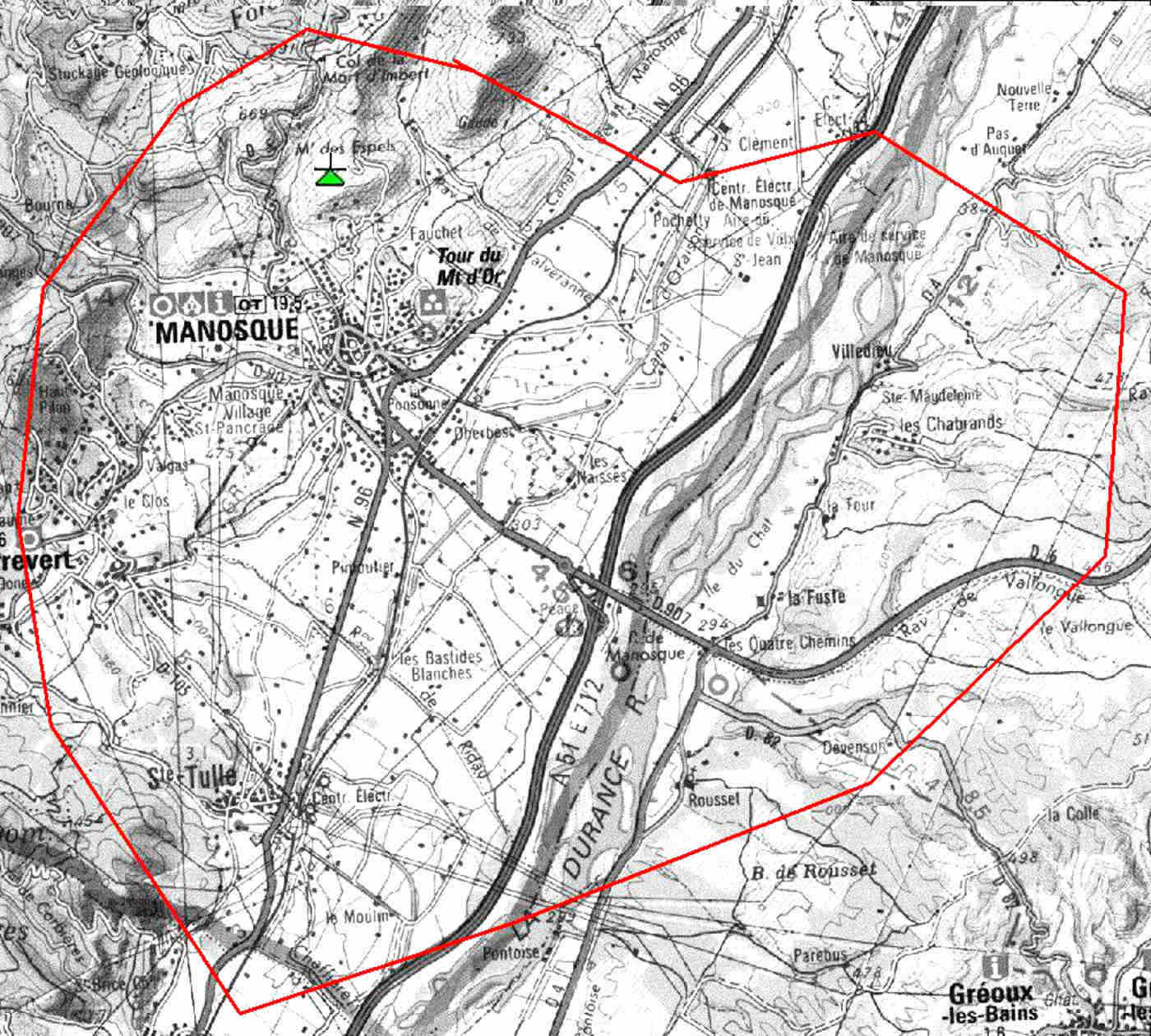

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

MOUSTIERS-SAINTE-MARIE - PLAINE DES BESSONS

Localisation du pylône TDF de la plaine des Bessons, commune de Moustiers-Sainte-Marie.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R6: 26H 19W (TDF).
R7: 29H 19W (TDF).
R3: 30H 19W (TDF).
R4: 35H 19W (TDF).
R2: 38H 19W (TDF). (sur canal 59 avant le 03/10/2017)
R1: 40H 19W (TDF).

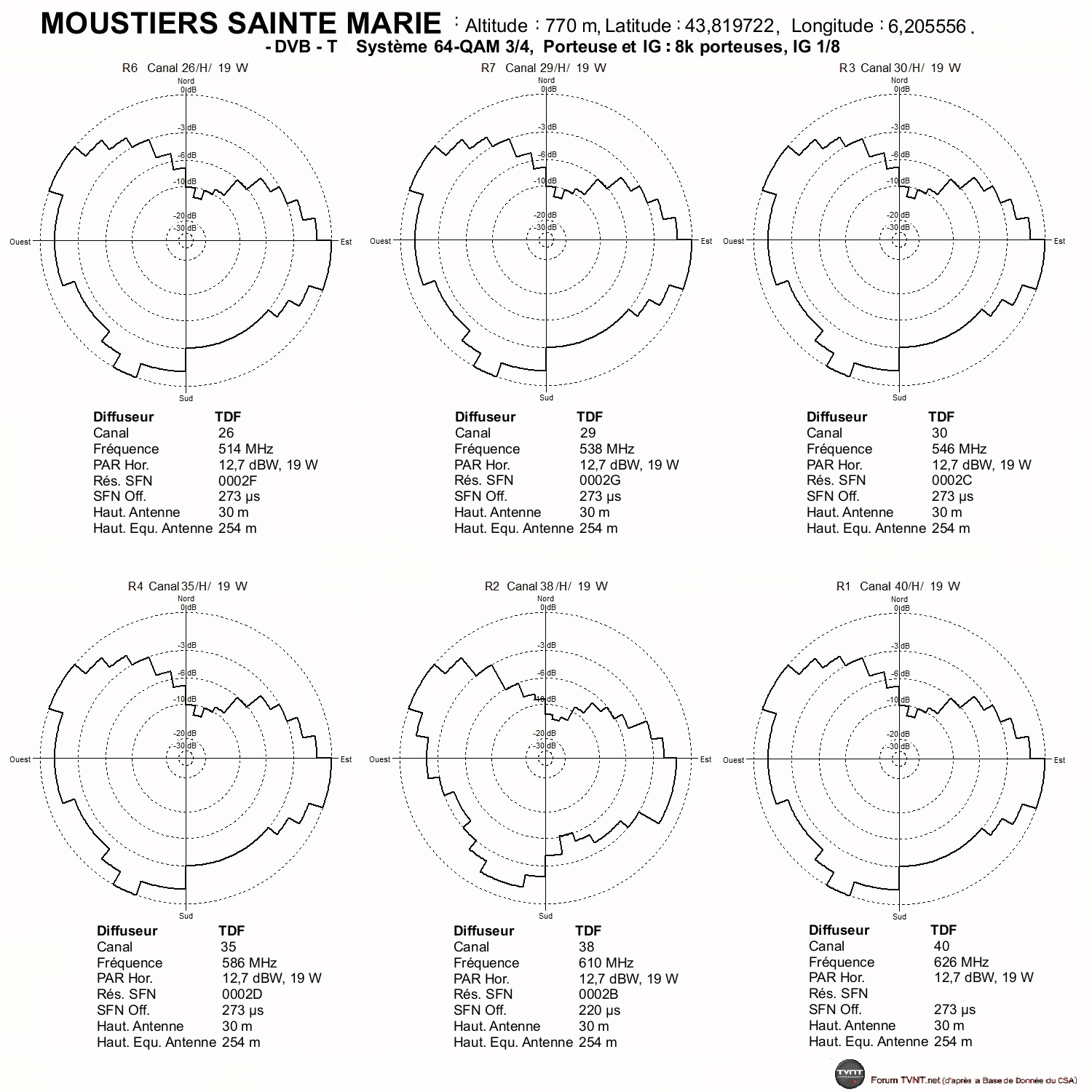

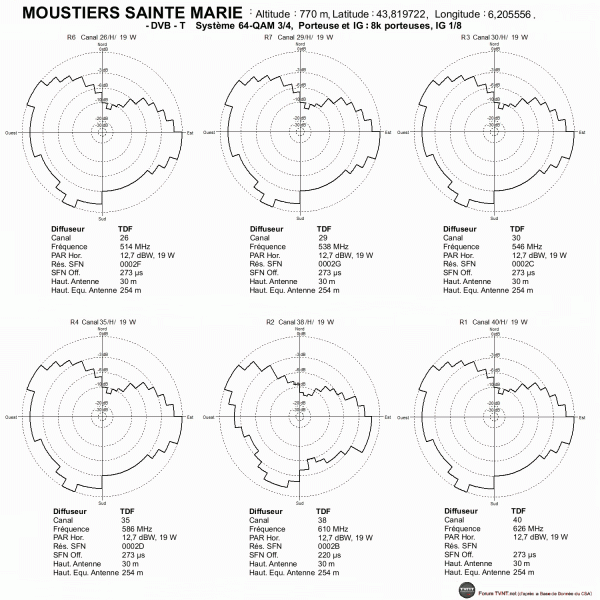

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

NOYERS-SUR-JABRON - VALBELLE - LES CROUES

Localisation du pylône TDF des Croues, sur la commune de Valbelle :


D'autres photos sont disponibles ici

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R1: 24H 33W (TDF).
R2: 36H 33W (TDF).
R7: 39H 33W (TDF). (sur canal 57 avant le 03/10/2017)
R6: 42H 33W (TDF).
R4: 47H 33W (TDF).

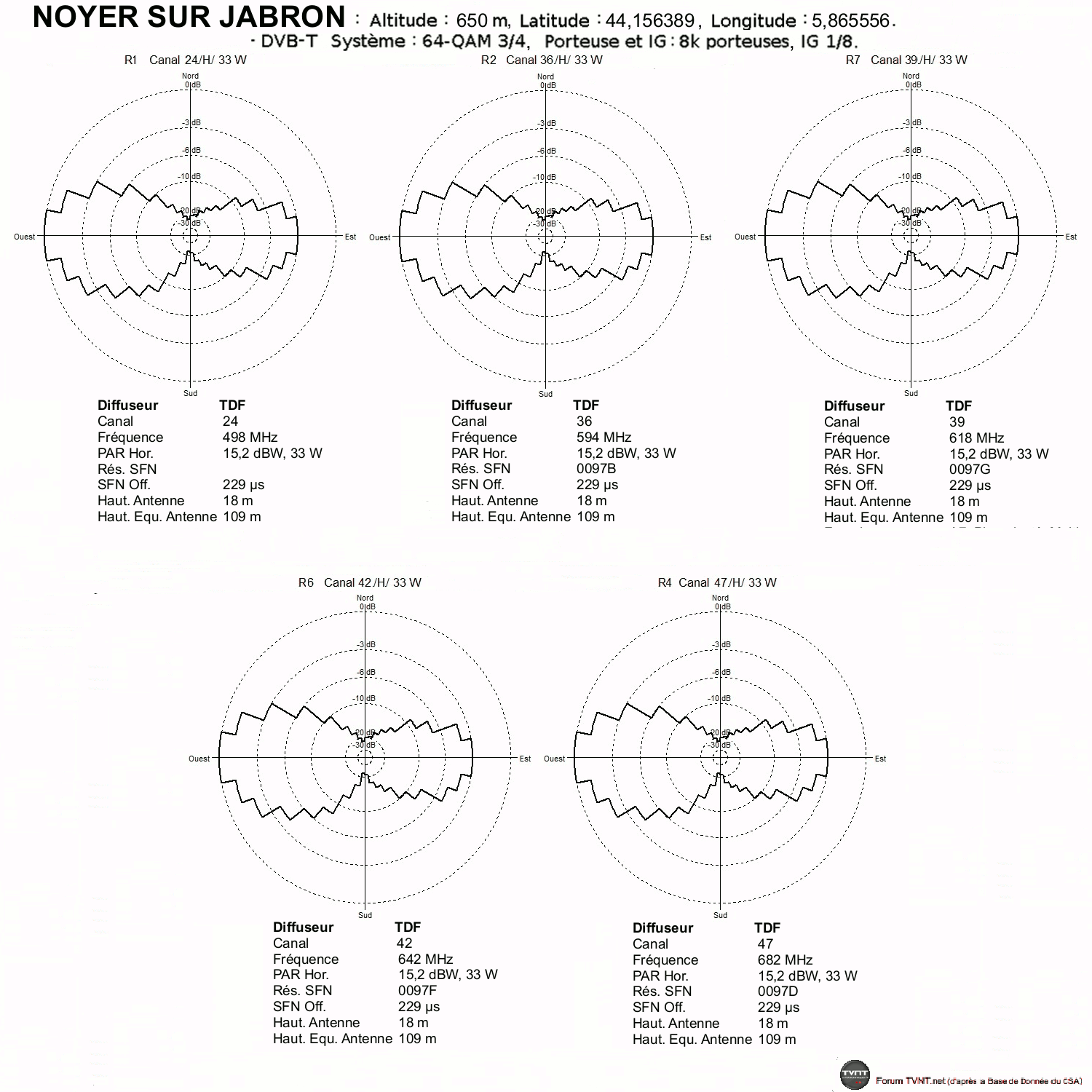

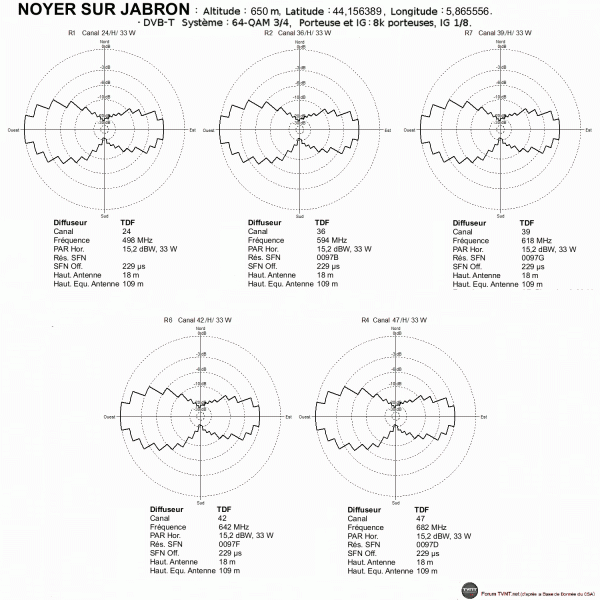

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

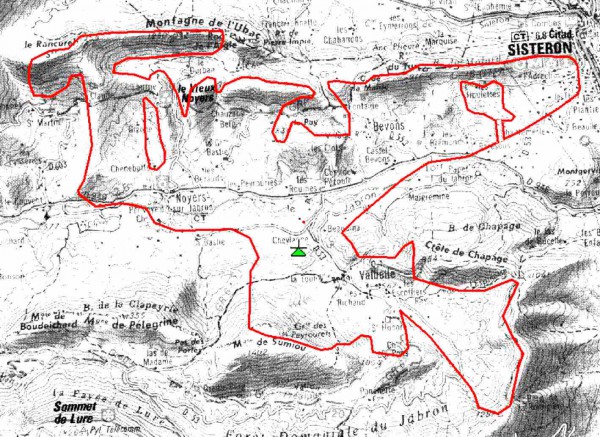

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

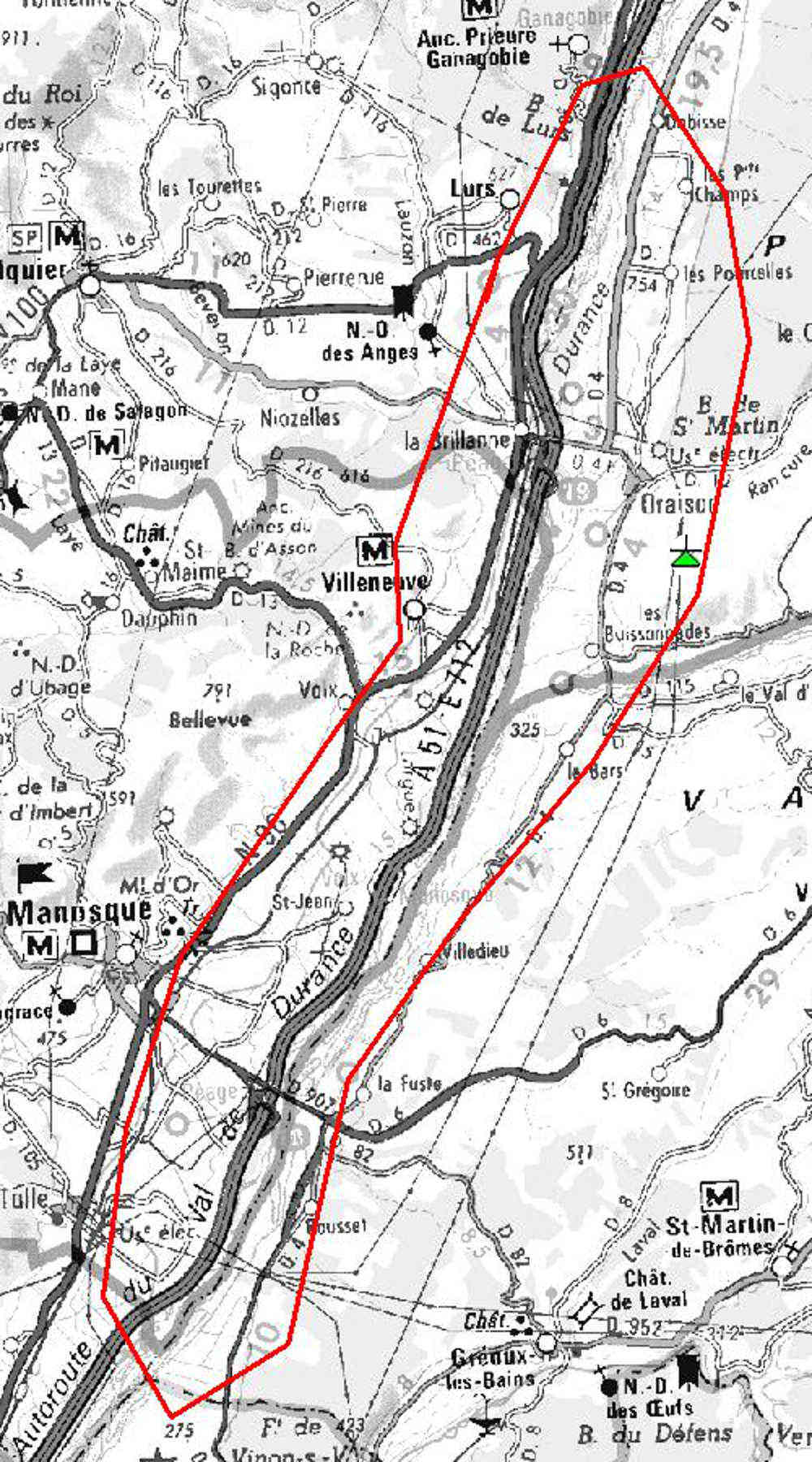

ORAISON - FONT DES OISEAUX

Il y a 2 pylônes qui diffusent la TNT sur le site du Font des Oiseaux, commune d'Oraison :

Localisation du pylône TDF de la route de la chapelle Saint-Pancrace, qui diffuse les multiplex R2, R3 et le simplex R15 :

(Photo de Jérôme04).
D'autres photos de l'ami Jérôme04 sont disponiblesici
Ainsi que d'autres photos ici

Localisation du pylône TOWERCAST du Thuve, qui diffuse les multiplex R1, R4, R6 et R7 :

(Photo de rainbow413)
D'autres photos de l'ami rainbow413 sont disponible ici.

Composition des multiplex R1 et R15 :




Caractéristiques techniques des multiplex :
R6: 26H 76W (TOWERCAST).
R15: 28H 8W (TDF).
R7: 29H 85W (TOWERCAST).
R3: 30H 50W (TDF).
R4: 35H 49W (TOWERCAST).
R2: 38H 79W (TDF). (sur canal 59 avant le 03/10/2017)
R1: 43H 200W (TOWERCAST).

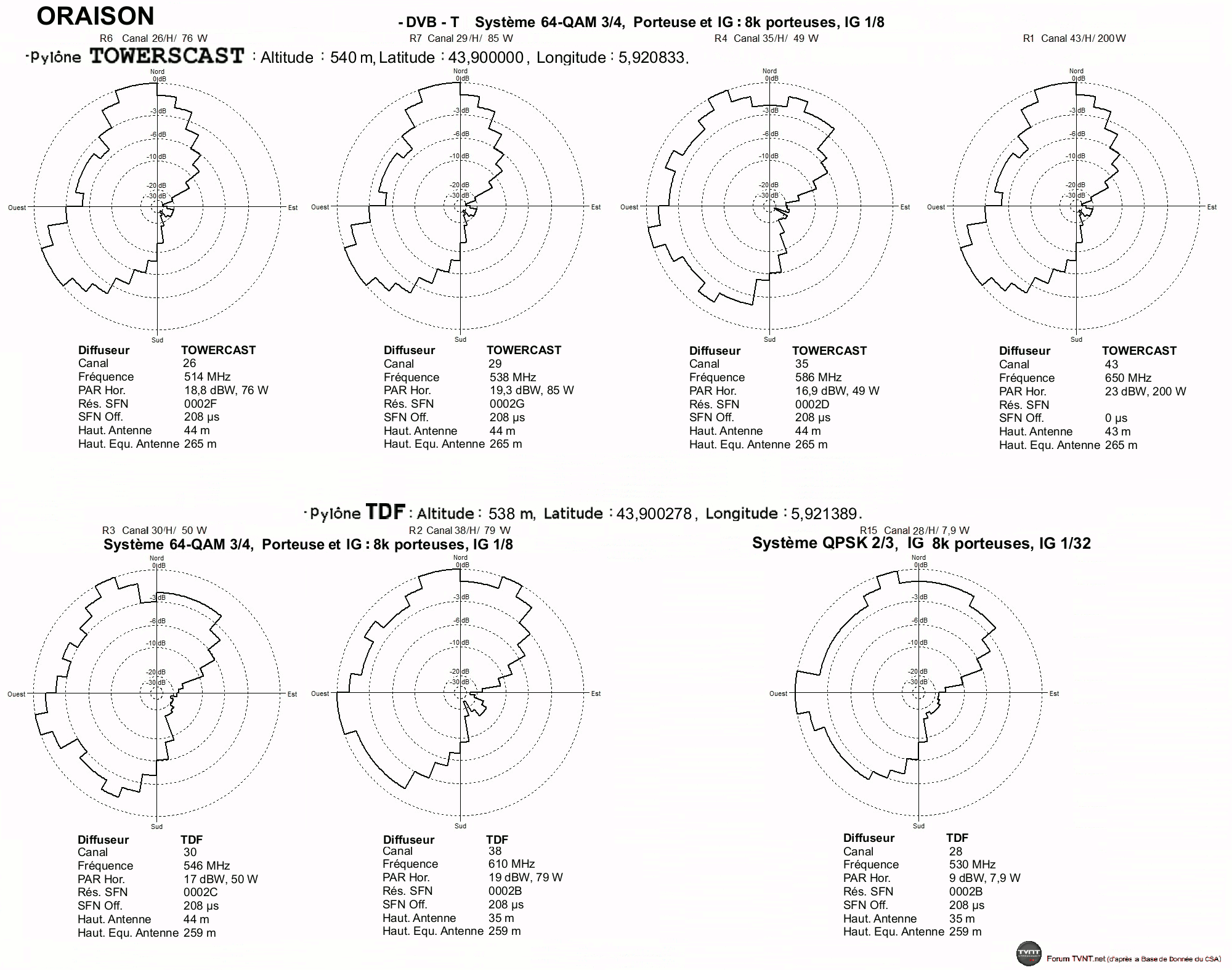

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

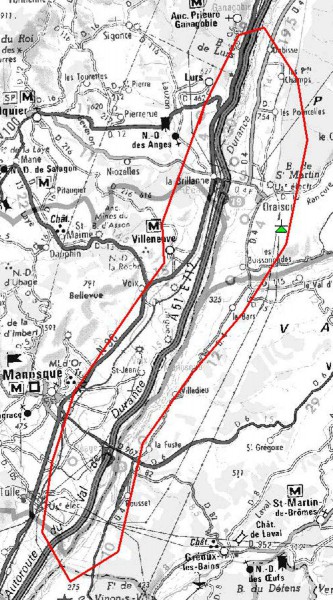

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

PEIPIN 1 - SUD-EST - VOLONNE

Localisation du pylône TDF de Lauzière, sur la commune de Volonne :


D'autres photos sont disponibles ici

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R6: 26H 4,5W (TDF).
R7: 29H 4,5W (TDF).
R4: 35H 4,5W (TDF).
R2: 38H 4,5W (TDF). (sur canal 59 avant le 03/10/2017)
R1: 41H 4,5W (TDF). (sur canal 53 avant le 03/10/2017)

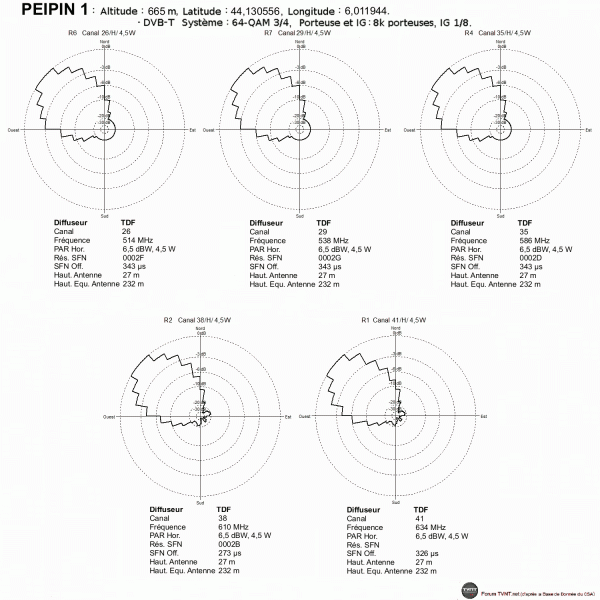

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

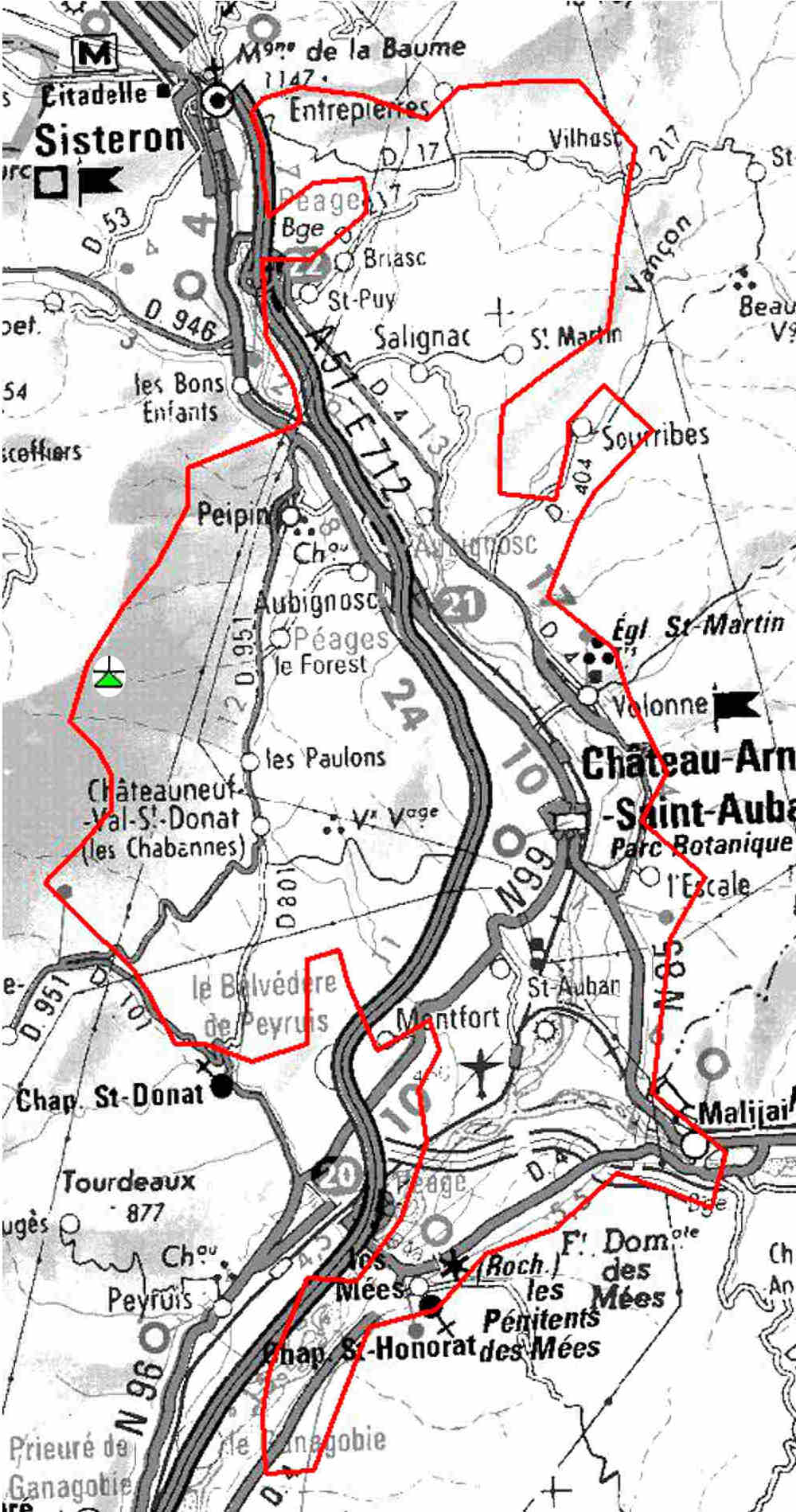

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

PEIPIN 2 - SUD-OUEST - LES RÉSERVOIRS

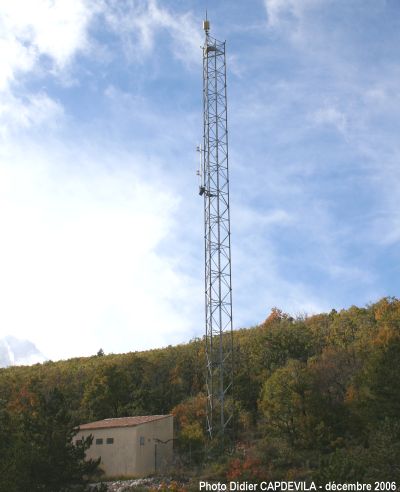

Localisation du pylône TDF des réservoirs de Lure, sur la commune d'Aubignosc :


D'autres photos sont disponibles ici

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R1: 23H 28W (TDF).
R6: 26H 28W (TDF).
R7: 29H 30W (TOWERCAST).
R3: 30H 28W (TDF).
R4: 35H 28W (TDF).
R2: 38H 28W (TDF). (sur canal 59 avant le 03/10/2017)

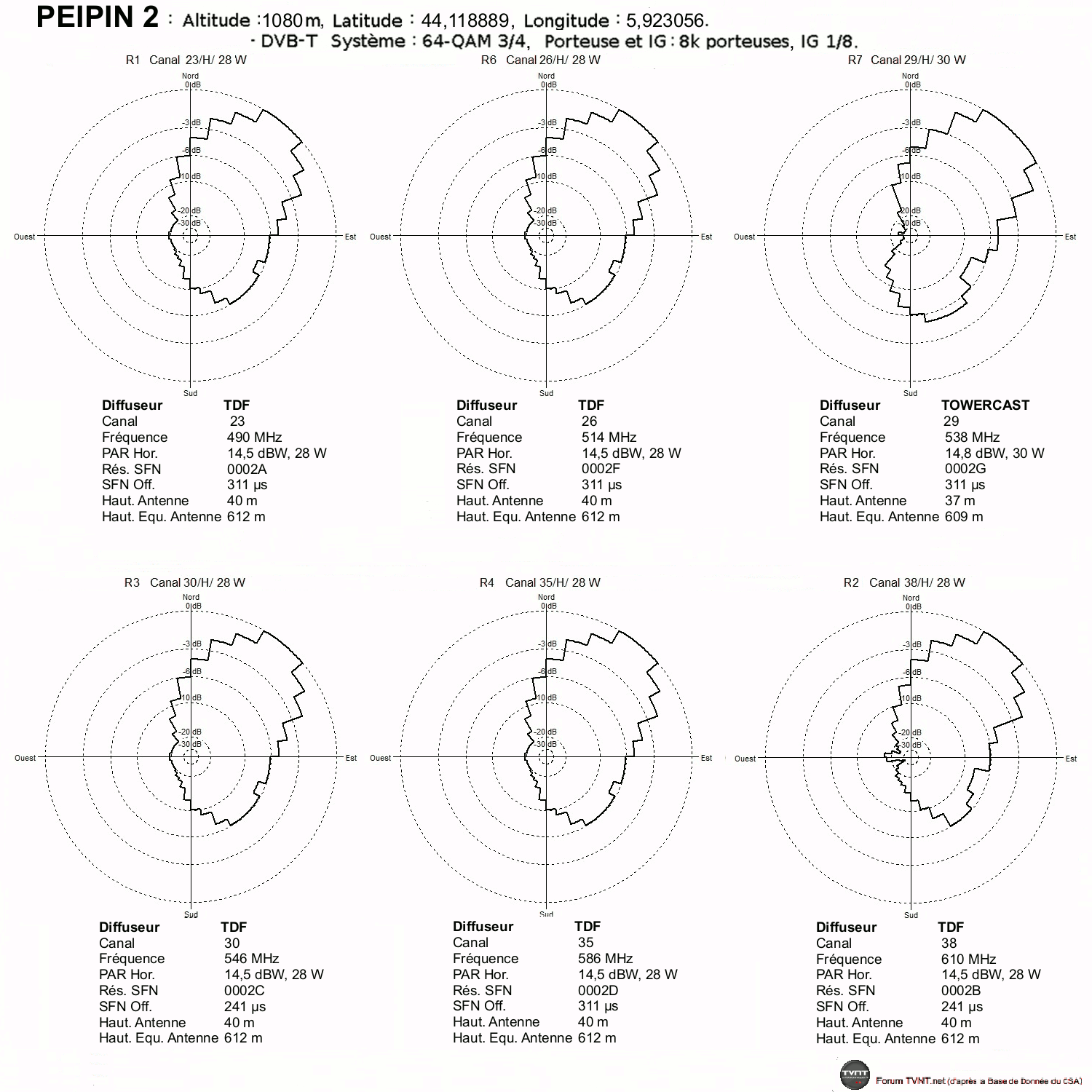

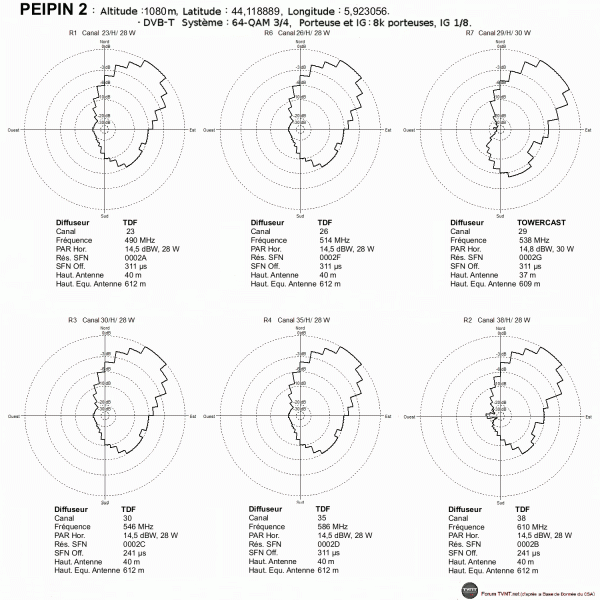

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

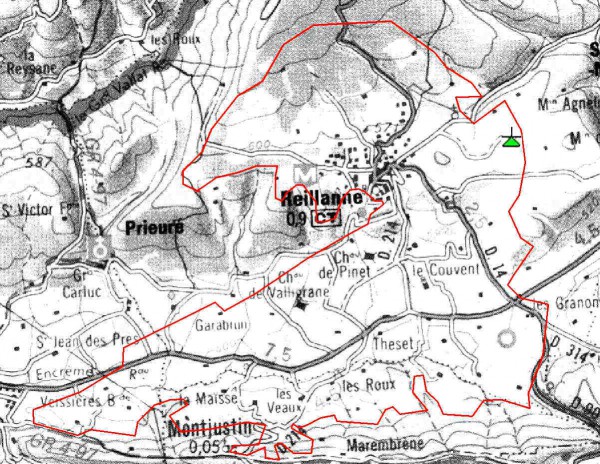

REILLANNE - COTEAU DE LESTIC

Localisation du pylône TDF du coteau de Lestic, commune de Reillanne.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R2: 36H 360mW (TDF).
R7: 39H 575mW (TDF). (sur canal 57 avant le 03/10/2017)
R6: 42H 360mW (TDF).
R1: 45H 575mW (TDF).
R4: 47H 360mW (TDF).

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

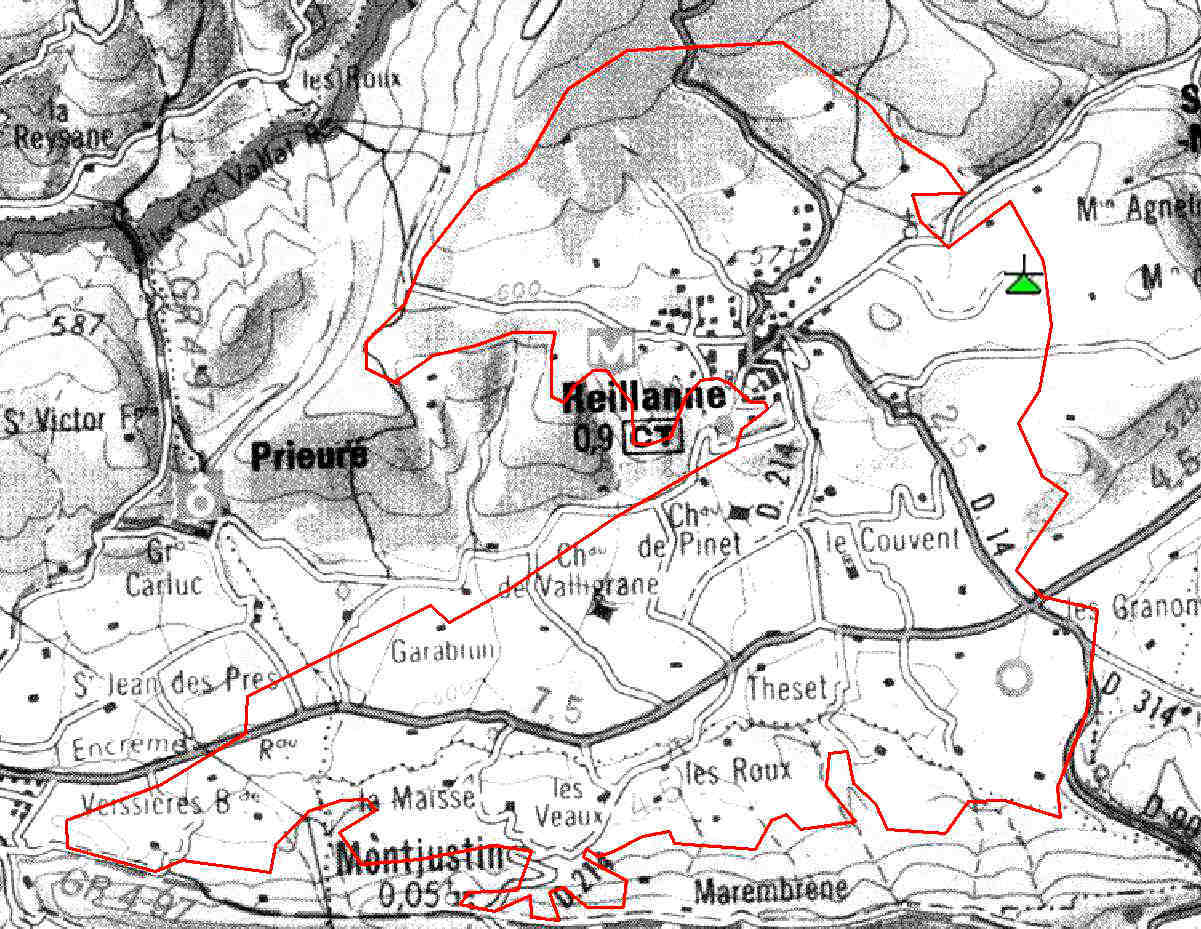

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

RIEZ 1 - OUEST - PLAINE DES TOURETTES

Localisation du pylône ITAS TIM de la Plaine des Tourettes, commune de Riez, qui diffuse tous les multiplex.

Le pylône TDF de la plaine des Tourettes n'est plus utilisé pour la TNT.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R2: 36H 2W (ITAS TIM).
R7: 39H 2W (ITAS TIM). (sur canal 57 avant le 03/10/2017)
R6: 42H 2W (ITAS TIM).
R1: 45H 2W (ITAS TIM).
R4: 47H 2W (ITAS TIM).

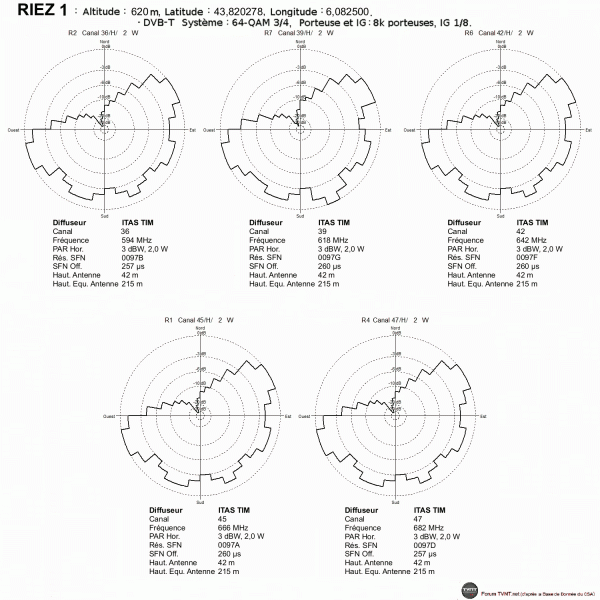

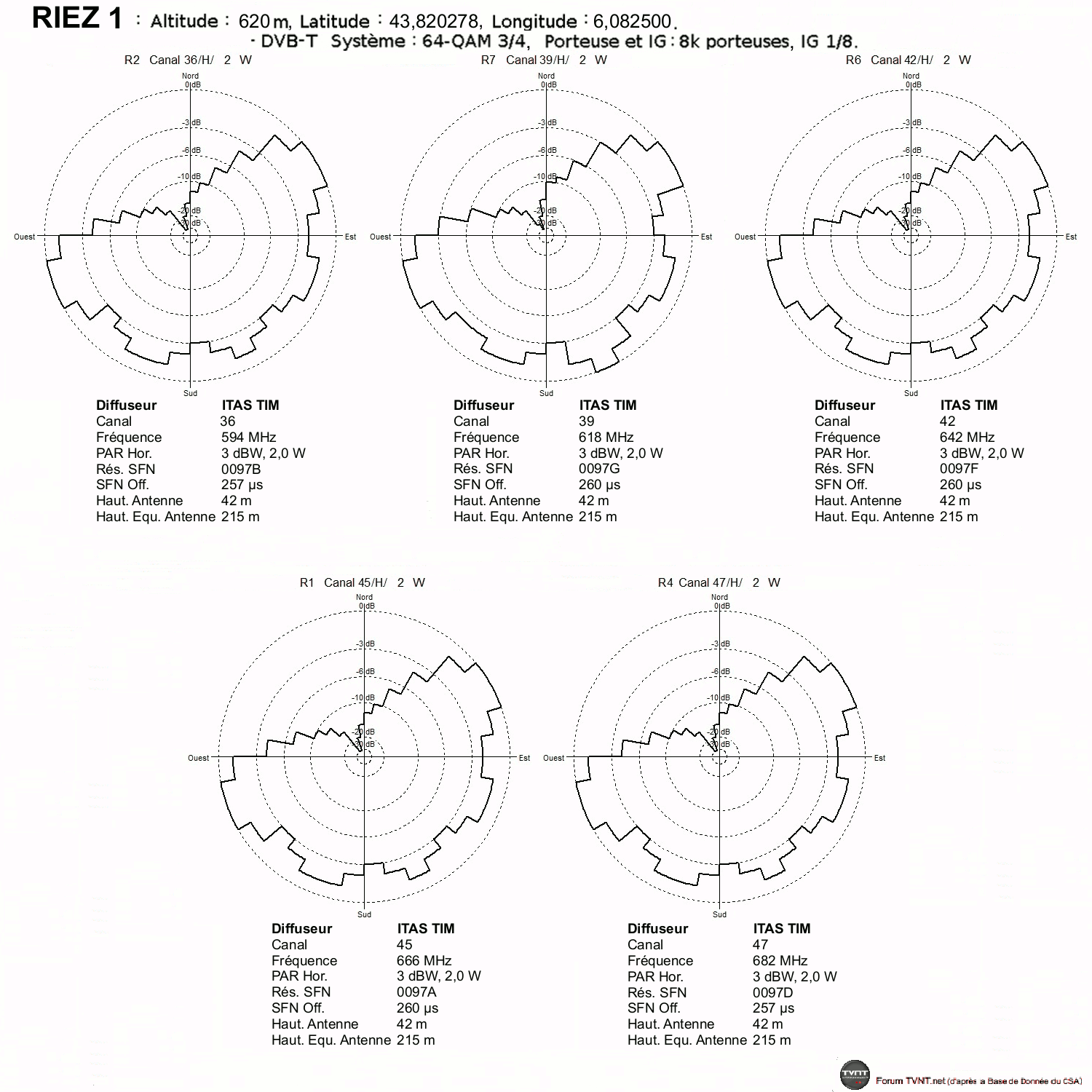

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

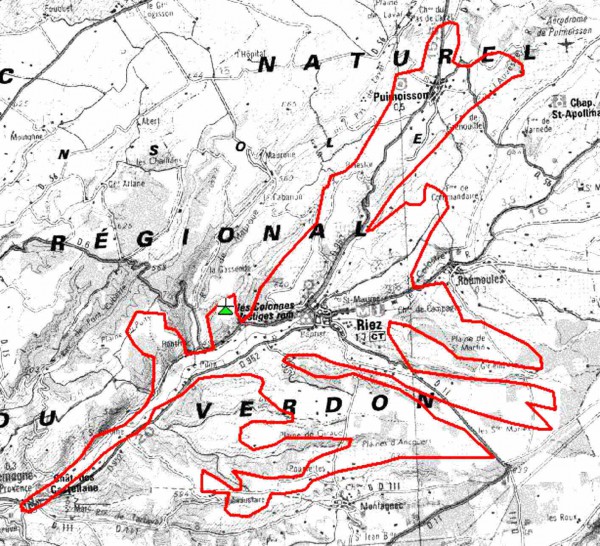

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

RIEZ 2 - EST - ROUMOULES

Localisation du pylône TDF, Ubac de Béhar, sur la commune de Roumoules.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R2: 36H 1,9W (TDF).
R7: 39H 1,9W (TDF). (sur canal 57 avant le 03/10/2017)
R6: 42H 1,9W (TDF).
R1: 45H 1,9W (TDF).
R4: 47H 1,9W (TDF).

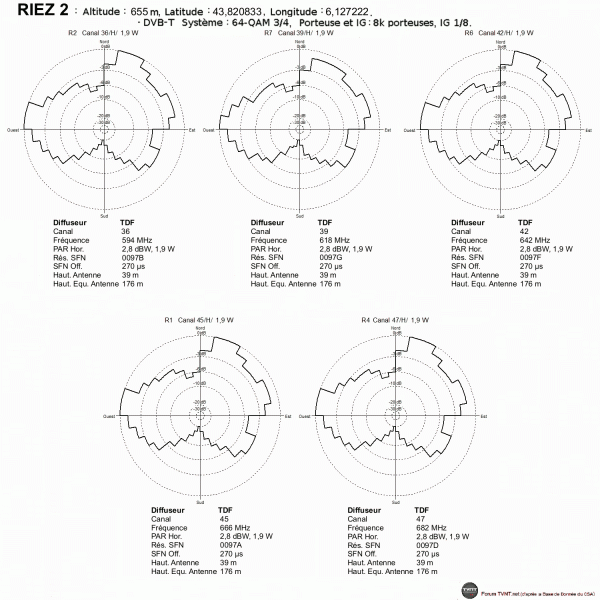

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

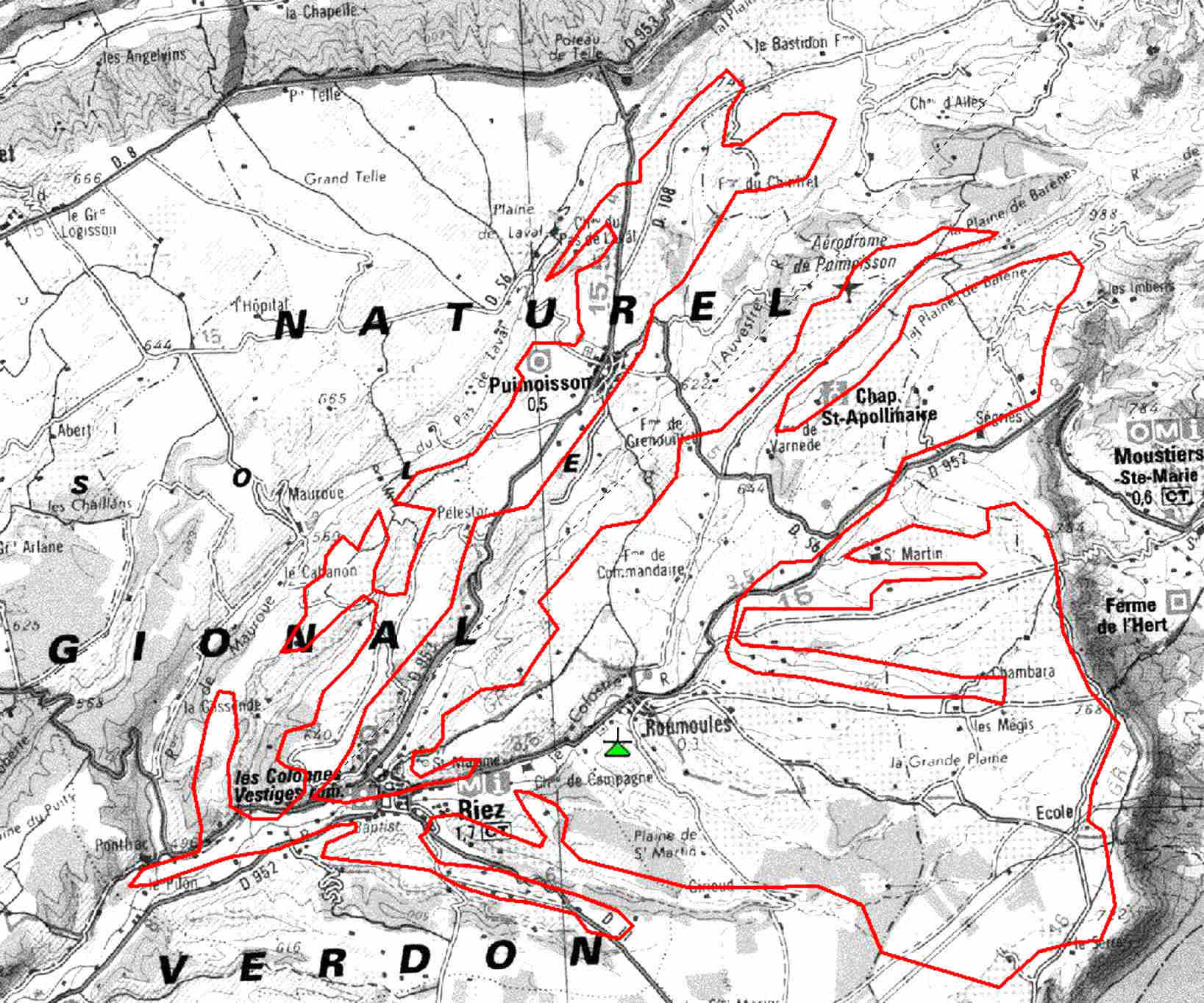

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

SAINT-ANDRÉ-LES-ALPES - LA MURE

Localisation du pylône ITAS TIM de la Montagne de Maurel, sur la commune de La Mure-Argens.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R2: 36H 36W (ITAS TIM).
R7: 39H 36W (ITAS TIM). (sur canal 57 avant le 03/10/2017)
R6: 42H 36W (ITAS TIM).
R1: 45H 36W (ITAS TIM).
R4: 47H 36W (ITAS TIM).

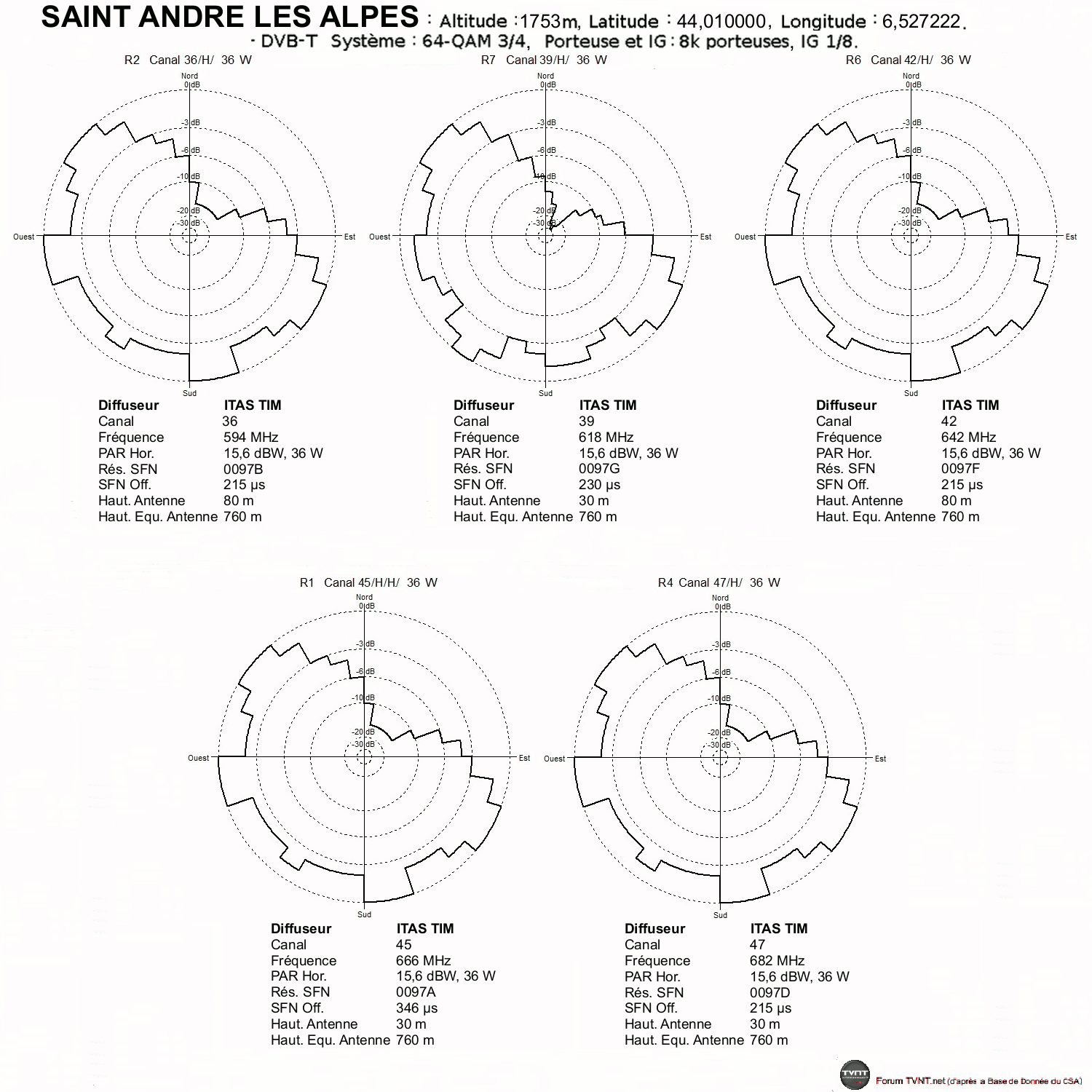

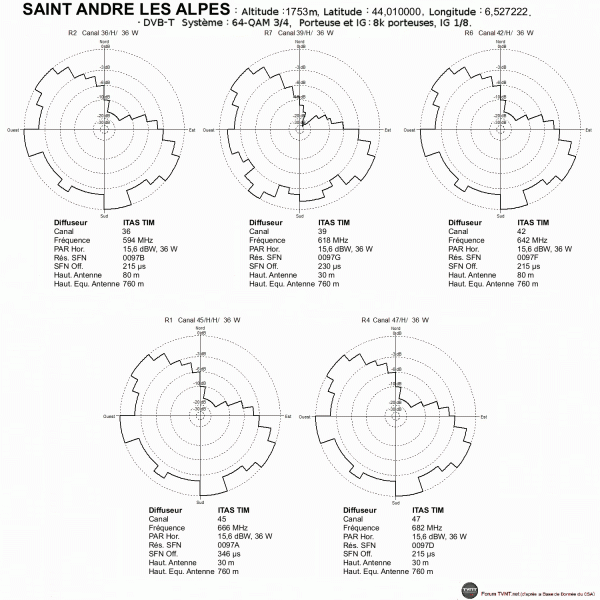

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

SAINT-MAIME - VOLX - BELLEVUE

Localisation du pylône TDF des plaines Bellevue, sur la commune de Volx.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R6: 26H 12W (TDF).
R7: 29H 12W (TDF).
R3: 30H 12W (TDF).
R4: 35H 12W (TDF).
R2: 38H 12W (TDF). (sur canal 59 avant le 03/10/2017)
R1: 41H 12W (TDF). (sur canal 53 avant le 03/10/2017)

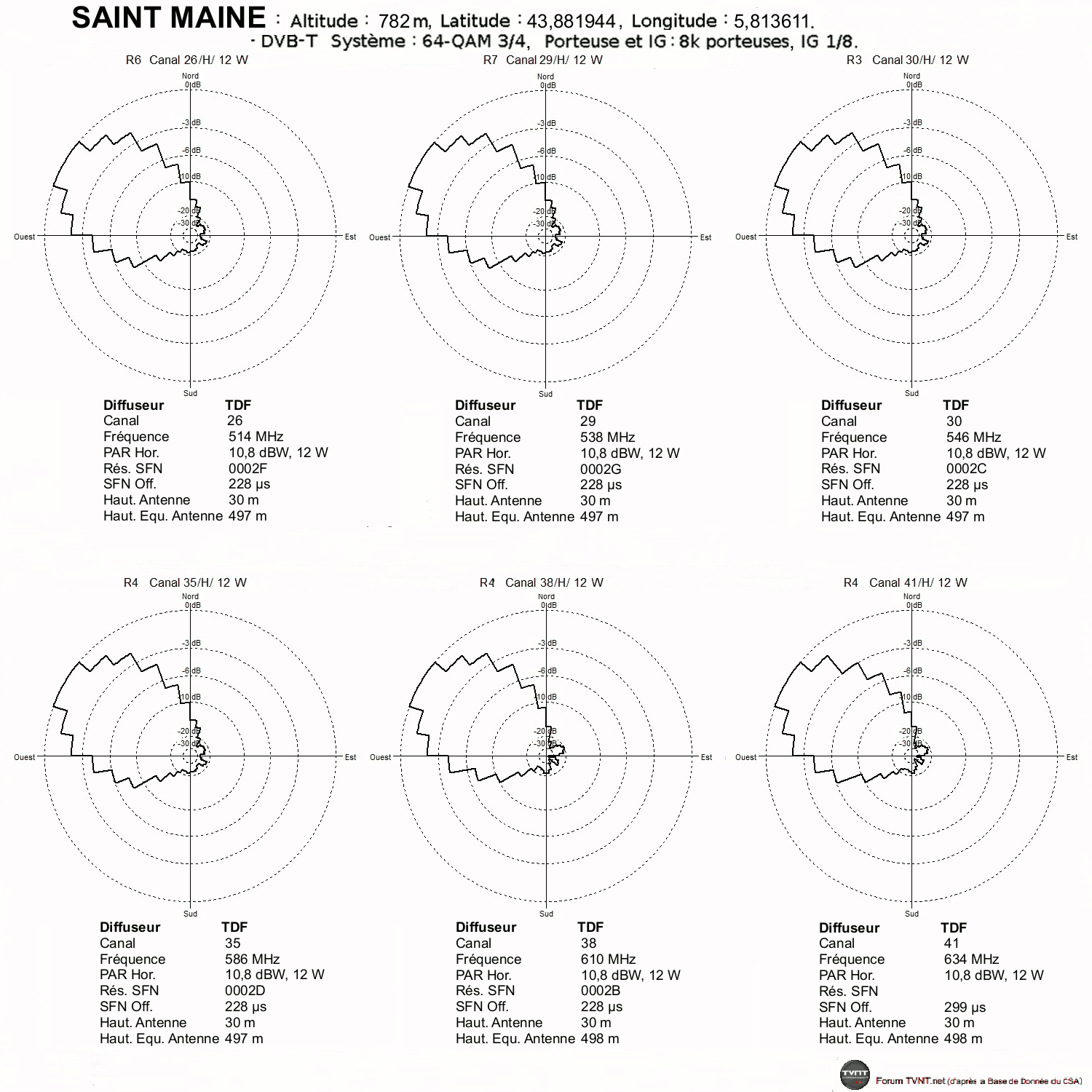

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

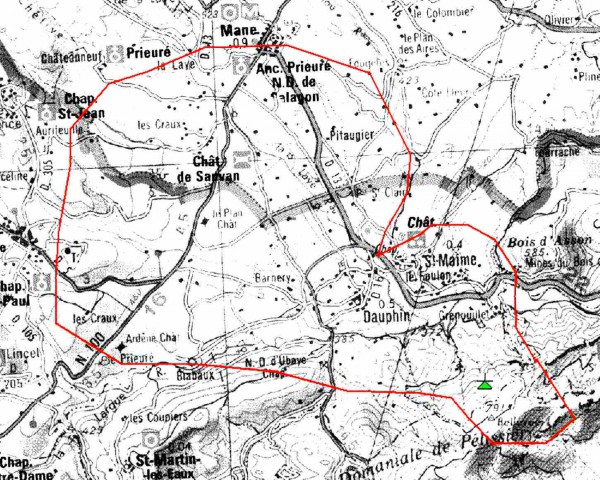

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

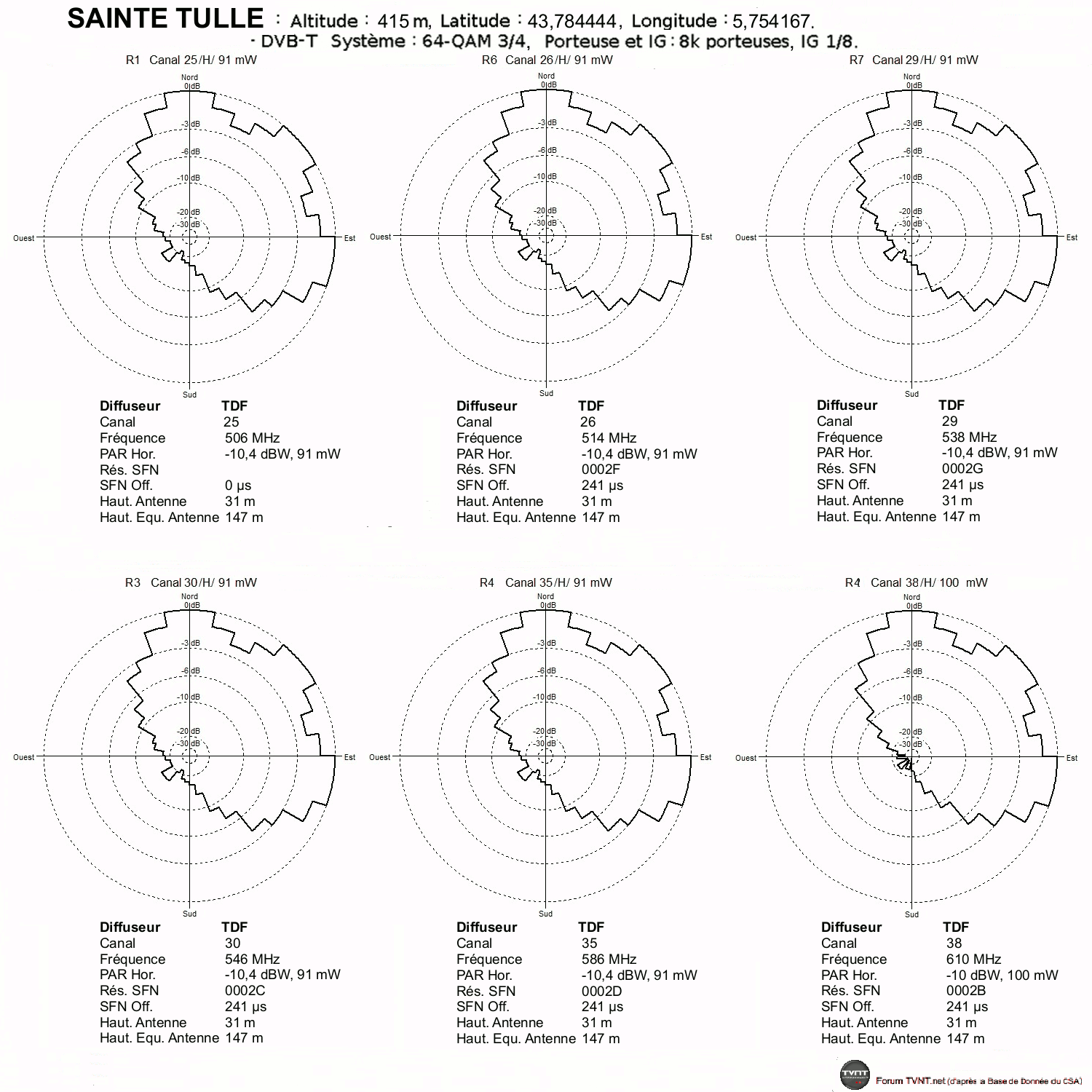

SAINTE-TULLE - LA RENARDE

Localisation du pylône TDF du quartier de la Renade, commune de Sainte-Tulle.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R1: 25H 90mW (TDF).
R6: 26H 90mW (TDF).
R7: 29H 90mW (TDF).
R3: 30H 90mW (TDF).
R4: 35H 90mW (TDF).
R2: 38H 100mW (TDF). (sur canal 59 avant le 03/10/2017)

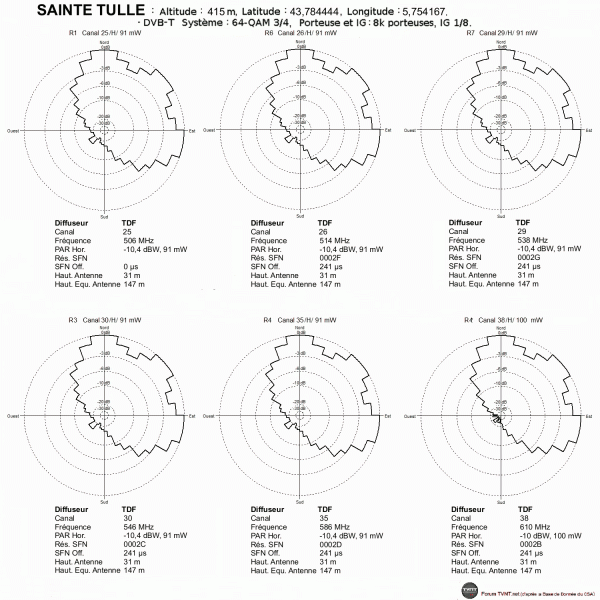

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

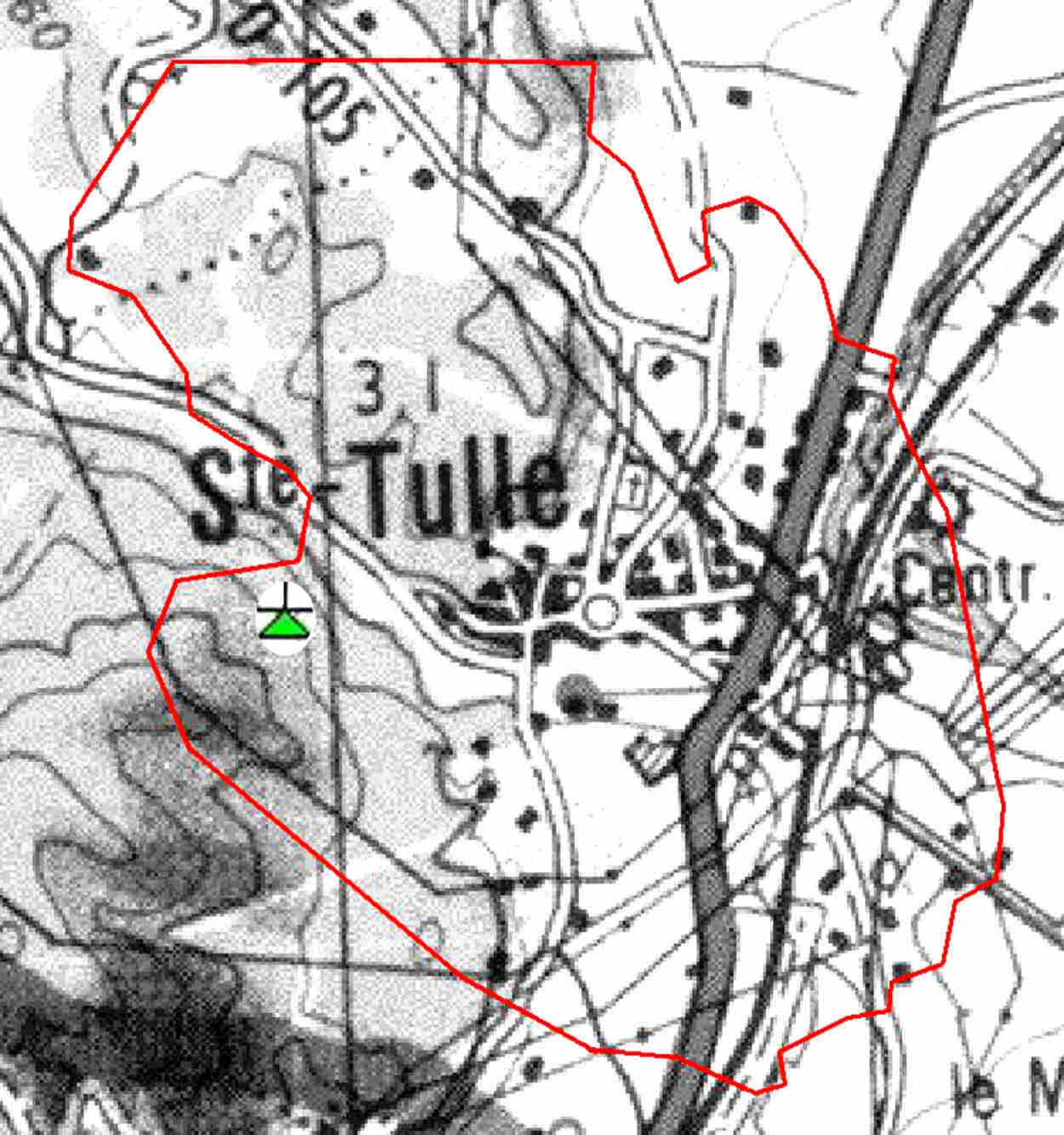

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

SEYNE-LES ALPES - LES ESSARTS

Il y a 2 pylônes pour la TNT sur le site des Essarts, commune de Seyne :
Localisation du pylône TDF qui diffuse les multiplex R1 et R2.
Localisation du pylône ITAS TIM qui diffuse les multiplex R4, R6 etR7.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R4: 21H 600mW (ITAS TIM).
R1: 24H 620mW (TDF).
R7: 29H 600mW (TDF). (sur canal 60 avant le 25/06/2019)
R6: 31H 600mW (ITAS TIM).
R2: 44H 600mW (TDF).

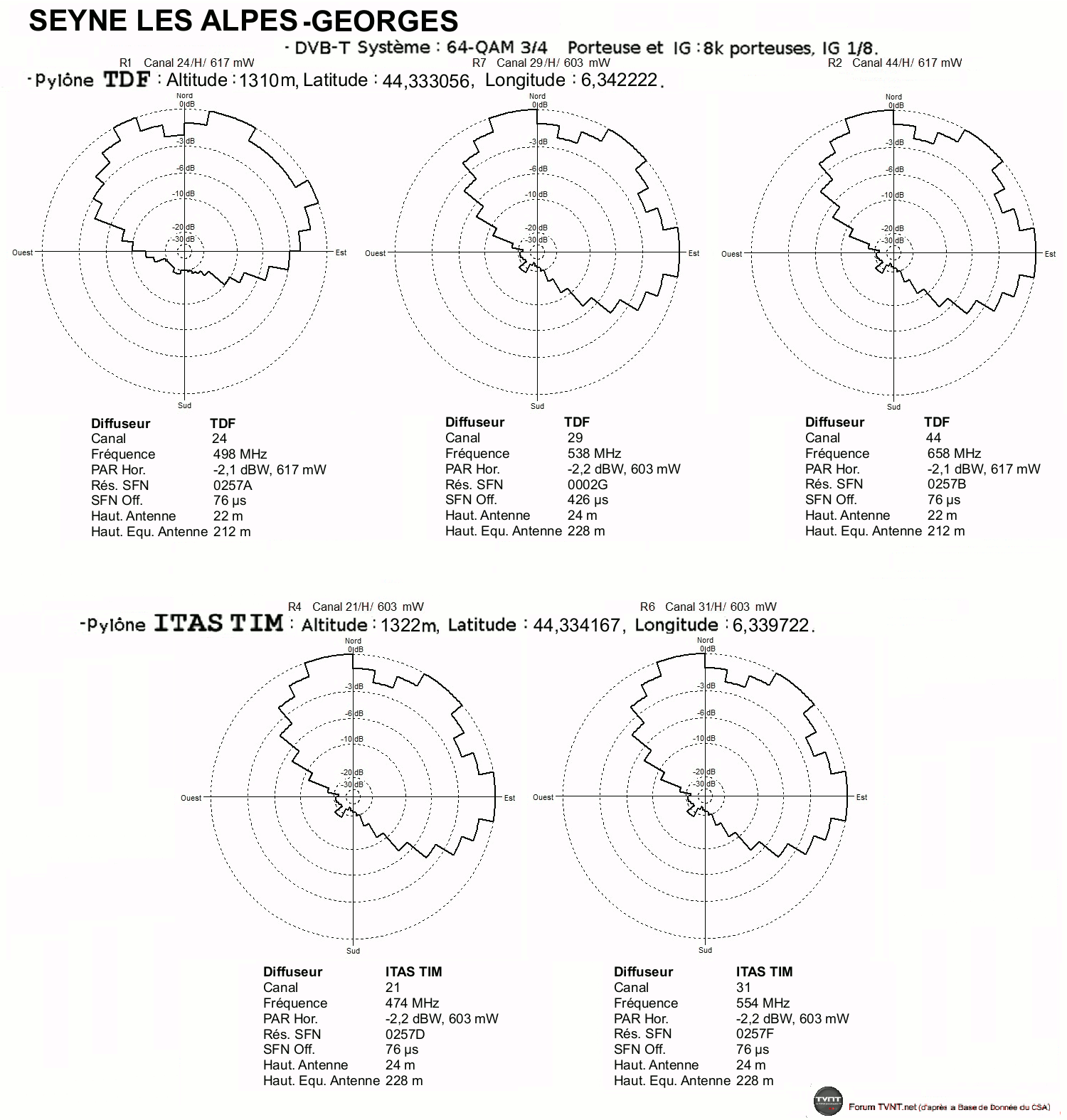

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

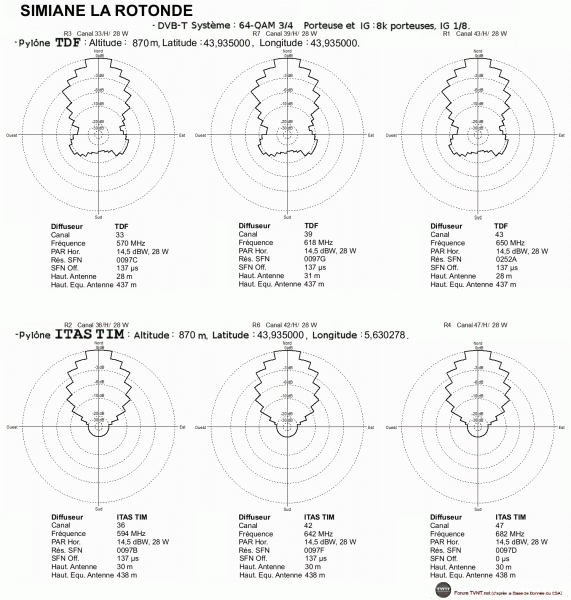

SIMIANE-LA-ROTONDE - VACHÈRES

Il y a 2 pylônes pour l'émission de la TNT sur le site du plateau de Quinson, sur la commune de Vachères :
Localisation du pylône TDF, qui diffuse les multiplex R1 et R3.
Localisation du pylône du Boum, sur lequel ITAS TIM diffuse les multiplex R2, R4, R6 et R7.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R3: 33H 28W (TDF).
R2: 36H 28W (ITAS TIM).
R7: 39H 28W (TDF). (sur canal 57 avant le 03/10/2017)
R6: 42H 28W (ITAS TIM).
R1: 43H 28W (TDF).
R4: 47H 28W (ITAS TIM).

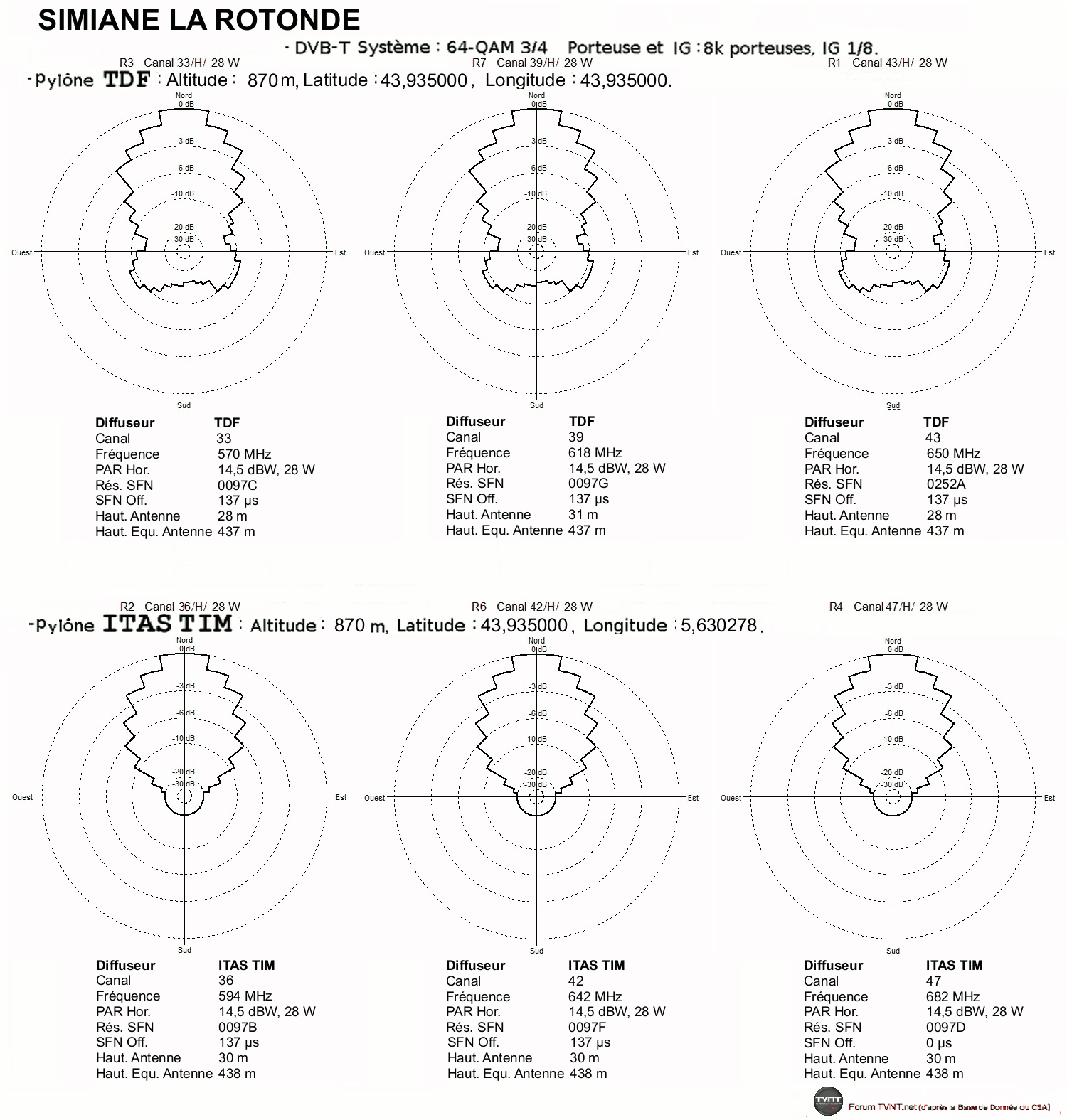

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

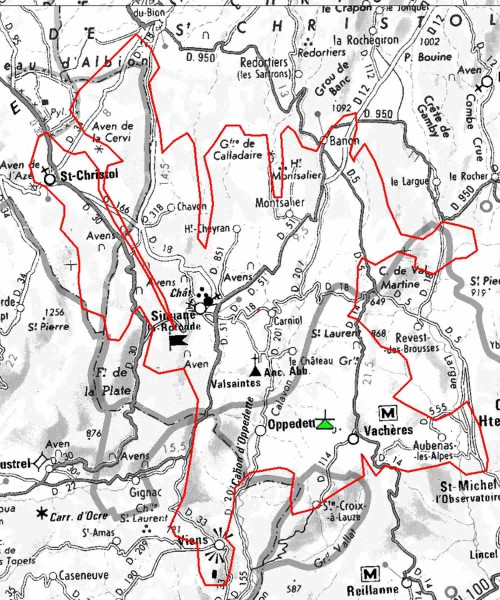

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

SISTERON 1 - LE COLLET DU PAGE

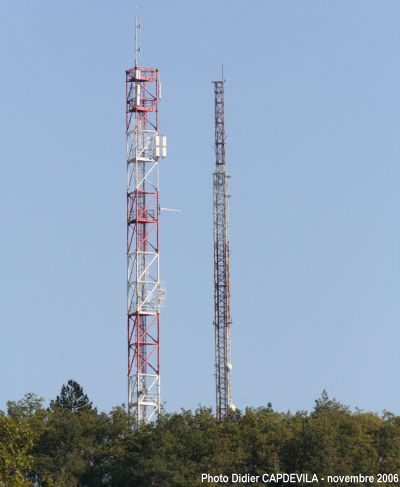

Il y a 2 pylônes pour l'émission de la TNT sur le site du Collet du Page, commune de Sisteron :

Localisation du pylône TDF qui diffuse les multiplex R1, R3, R6 et R15 :


D'autres photos sont disponibles ici

Localisation du pylône ITAS TIM qui diffuse les multiplex R2, R4 et R7.

Composition des multiplex R1 et R15:




Caractéristiques techniques des multiplex :
R3: 33H 15W (TDF).
R2: 36H 15W (ITAS TIM).
R7: 39H 15W (TDF). (sur canal 57 avant le 03/10/2017)
R15: 40H 1,5W (TDF).
R6: 42H 15W (TDF).
R1: 43H 15W (TDF).
R4: 47H 15W (ITAS TIM).

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

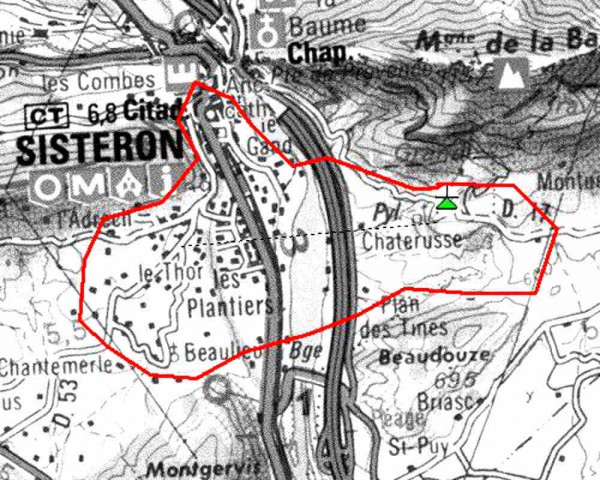

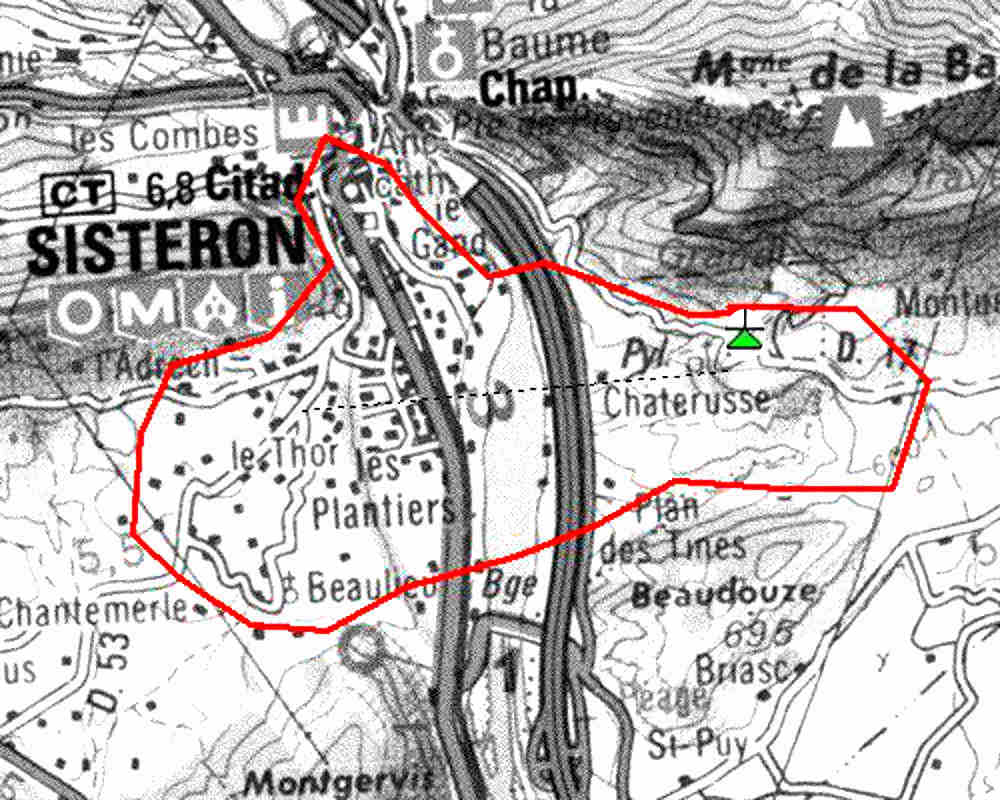

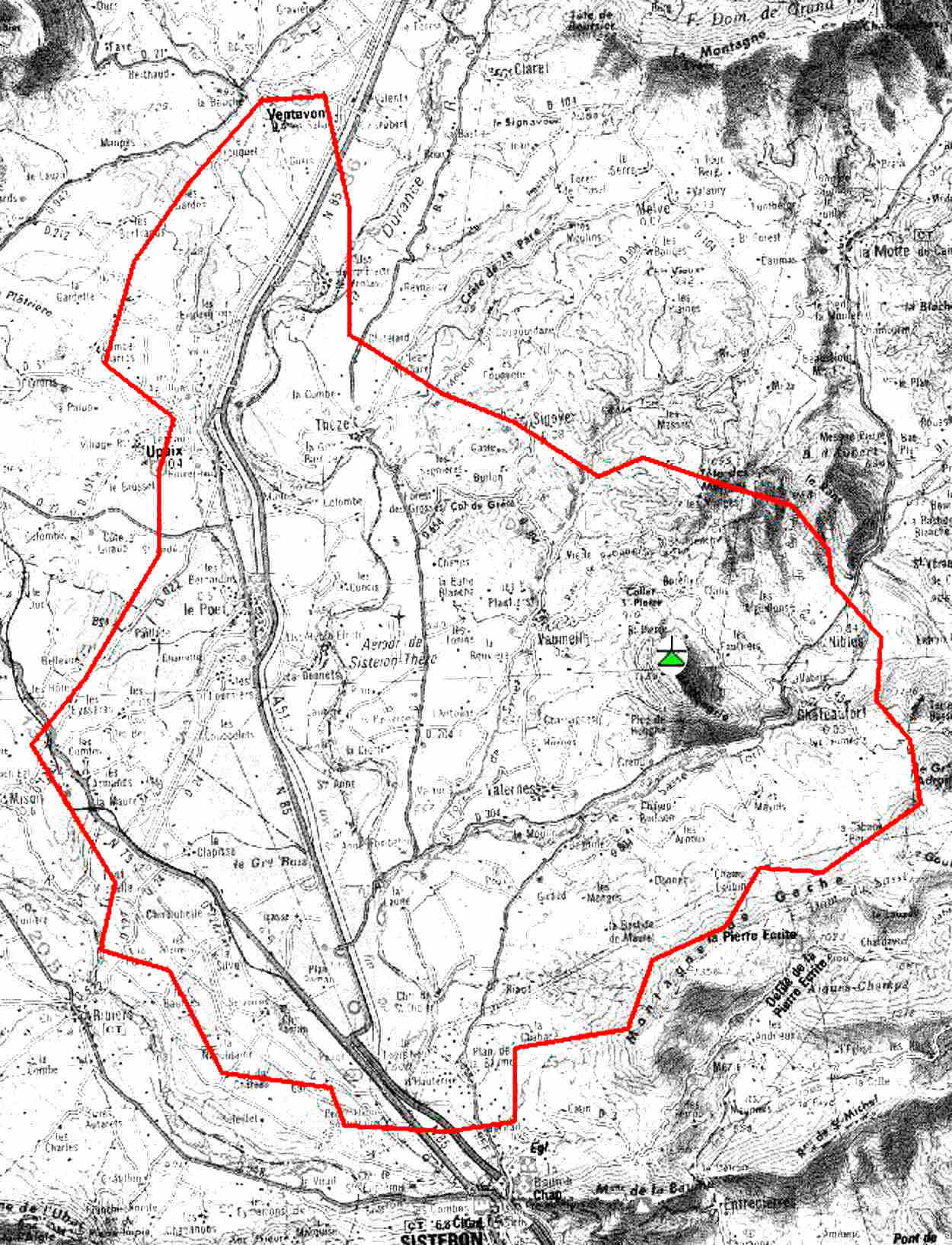

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

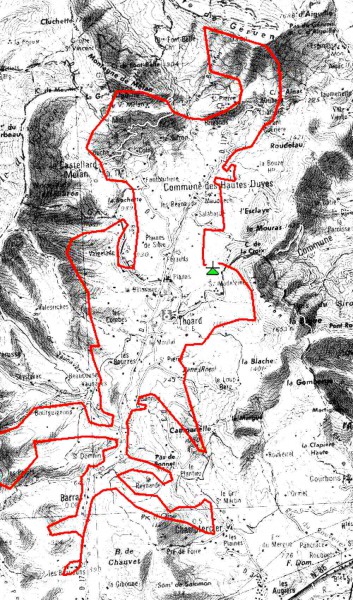

THOARD 1 - SAINTE MADELEINE

Il y a 2 pylônes pour la TNT sur le site de Sainte Madeleine, commune de Thoard :
Localisation du pylône TDF qui diffuse multiplex R1.
Localisation du pylône ITAS TIM qui diffuse les multiplex R2, R4, R6 et R7.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R1: 23H 26W (TDF).
R6: 26H 26W (ITAS TIM).
R7: 29H 26W (ITAS TIM).
R4: 35H 26W (ITAS TIM).
R2: 38H 26W (ITAS TIM). (sur canal 59 avant le 03/10/2017)

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

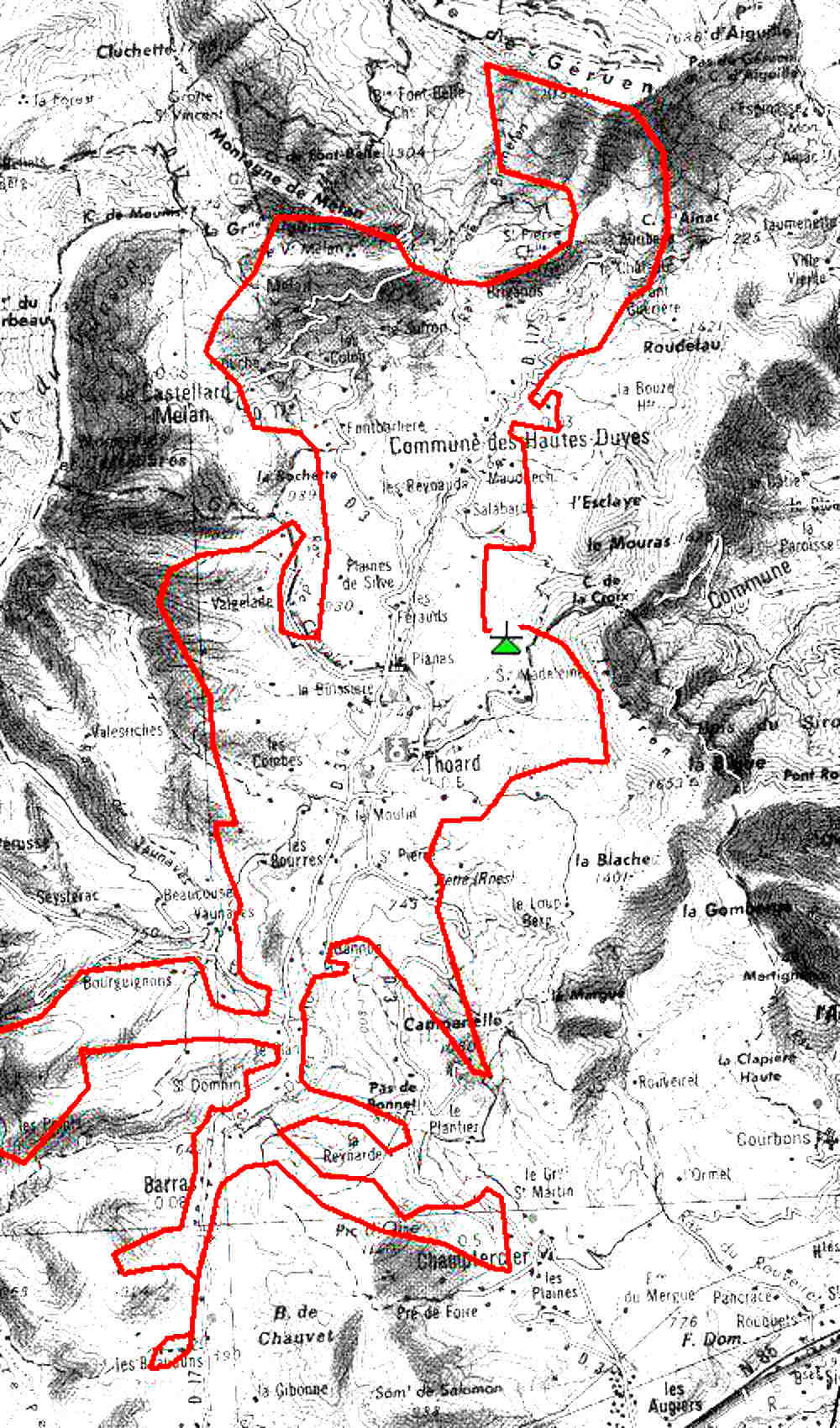

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

VALENSOLE - ROUTE DE RIEZ

Localisation du pylône TDF de la route de Riez , commune de Valensole :


D'autres photos sont disponibles ici

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R2: 36V 4,3W (TDF).
R7: 39V 4,3W (TDF). (sur canal 57 avant le 03/10/2017)
R6: 42V 4,3W (TDF).
R1: 45V 4,3W (TDF).
R4: 47V 4,3W (TDF).

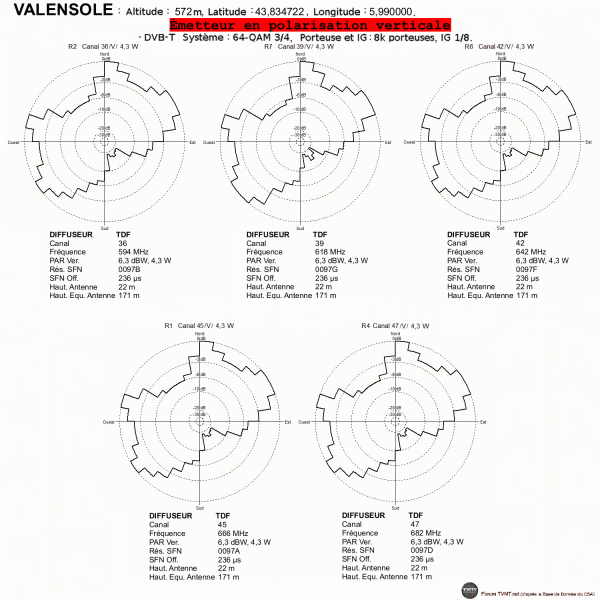

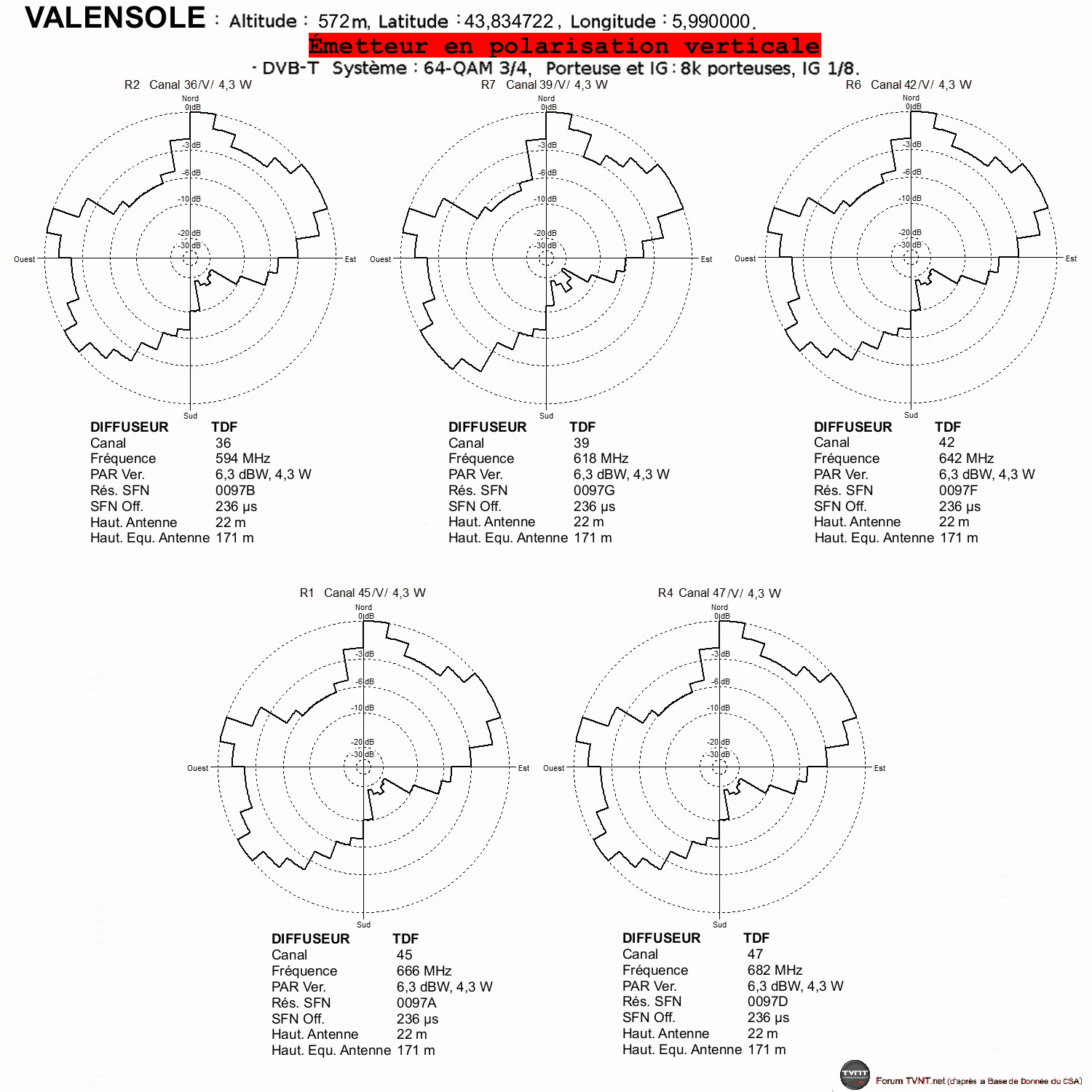

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

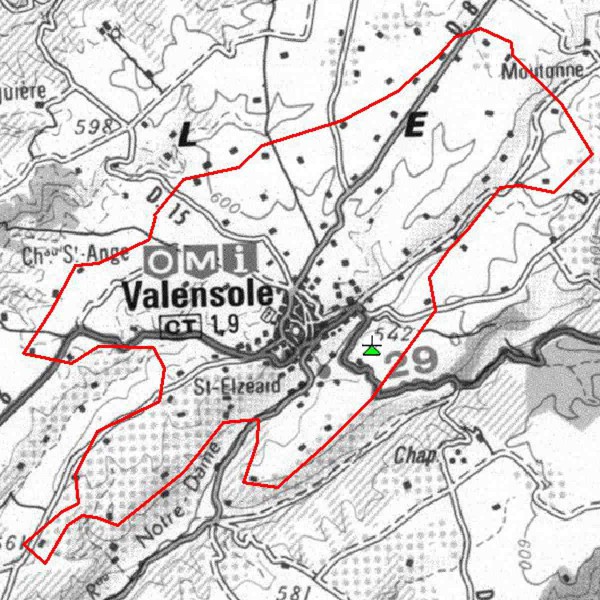

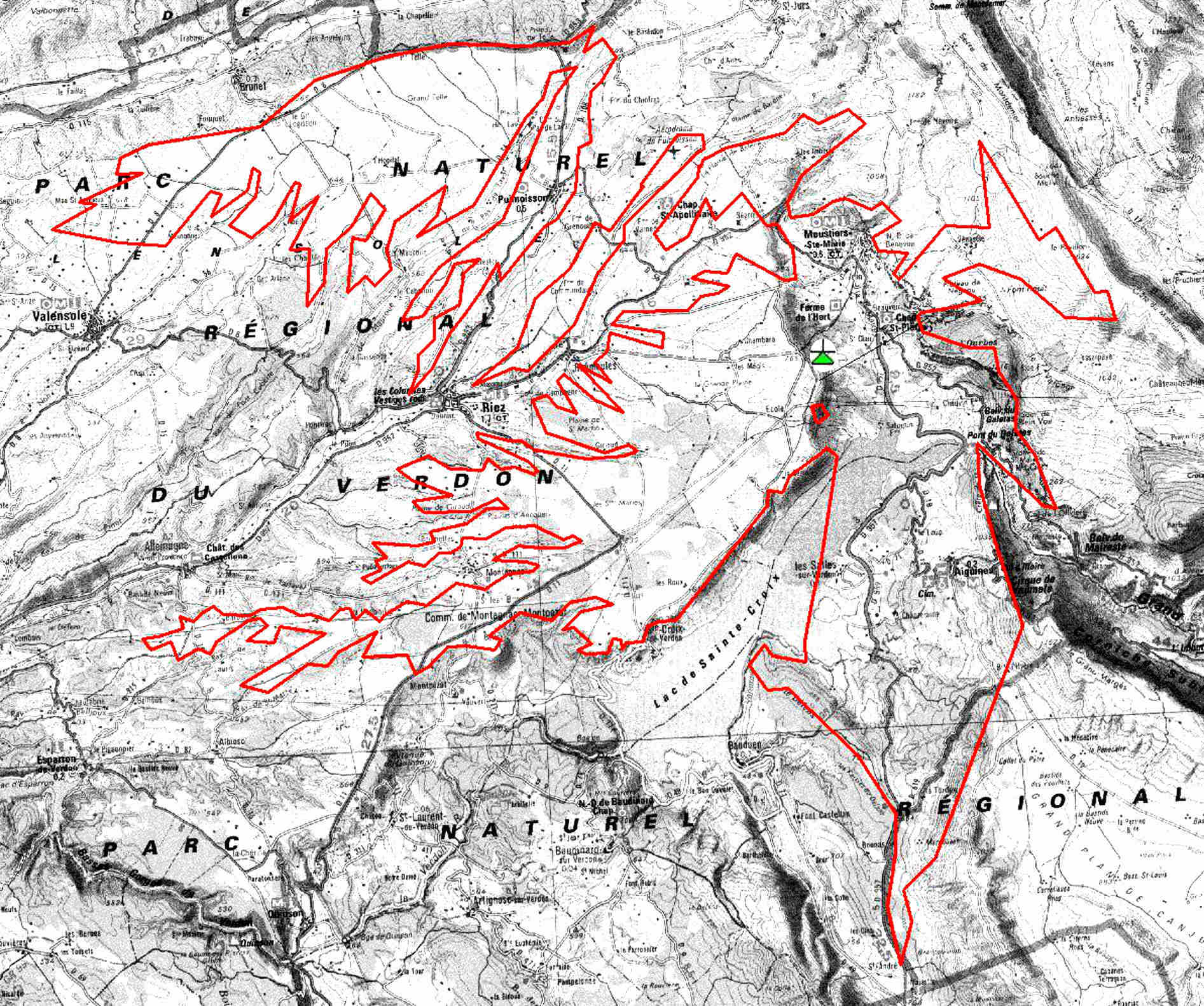

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

VALERNES - ROCHERS DE HONGRIE

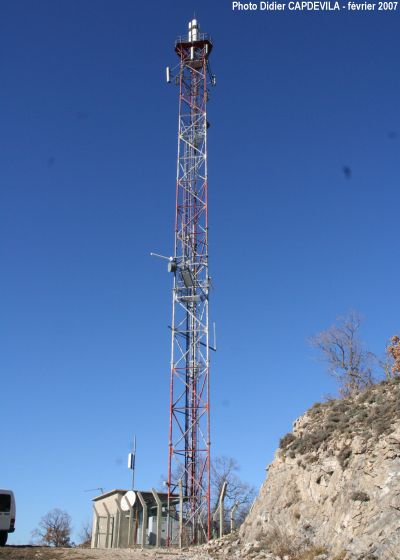

Localisation du pylône TDF des rochers de Hongrie, commune de Valernes :


D'autres photos sont disponibles ici

Composition des multiplex R1 et R15 :




Caractéristiques techniques des multiplex :
R3: 33H 30W (TDF).
R2: 36H 30W (TDF).
R15: 37H 3W (TDF).
R7: 39H 43W (TOWERCAST). (sur canal 57 avant le 03/10/2017)
R6: 42H 40W (TOWERCAST).
R1: 45H 30W (TDF).
R4: 47H 40W (TOWERCAST).

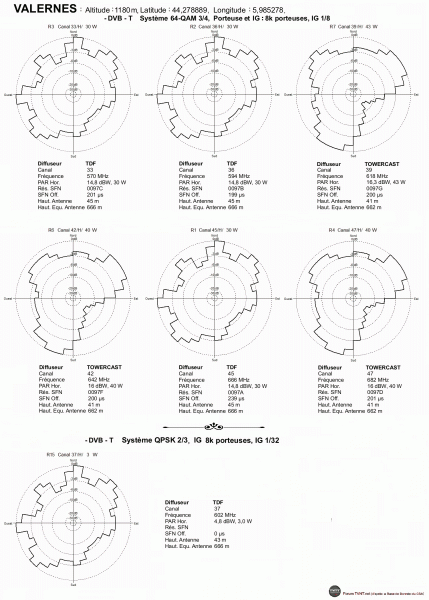

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

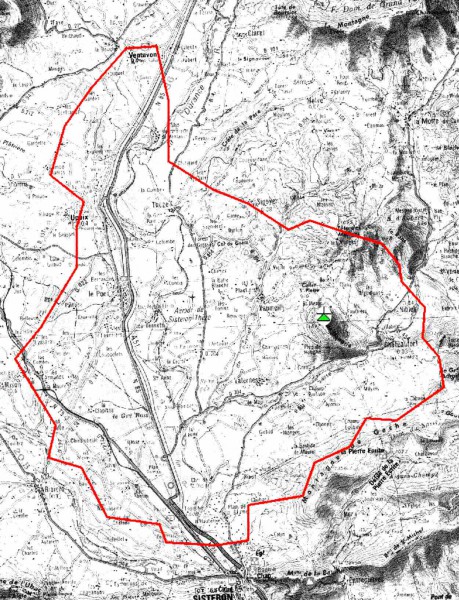

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

VALLÉE DE L'ASSE 1 - SUD - SAINT-JURS

Localisation du pylône ITAS TIM de Molans, sur la commune de Saint-Jurs.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R3: 33H 38W (ITAS TIM).
R2: 36H 38W (ITAS TIM).
R7: 39H 38W (ITAS TIM). (sur canal 57 avant le 03/10/2017)
R6: 42H 38W (ITAS TIM).
R1: 45H 38W (ITAS TIM).
R4: 47H 38W (ITAS TIM).

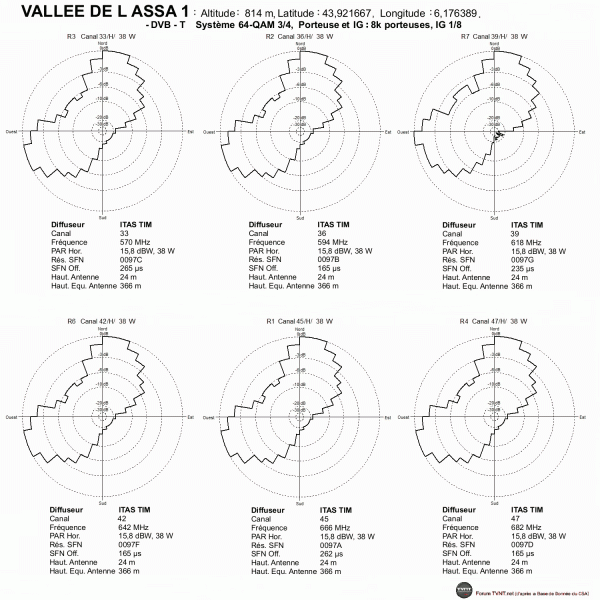

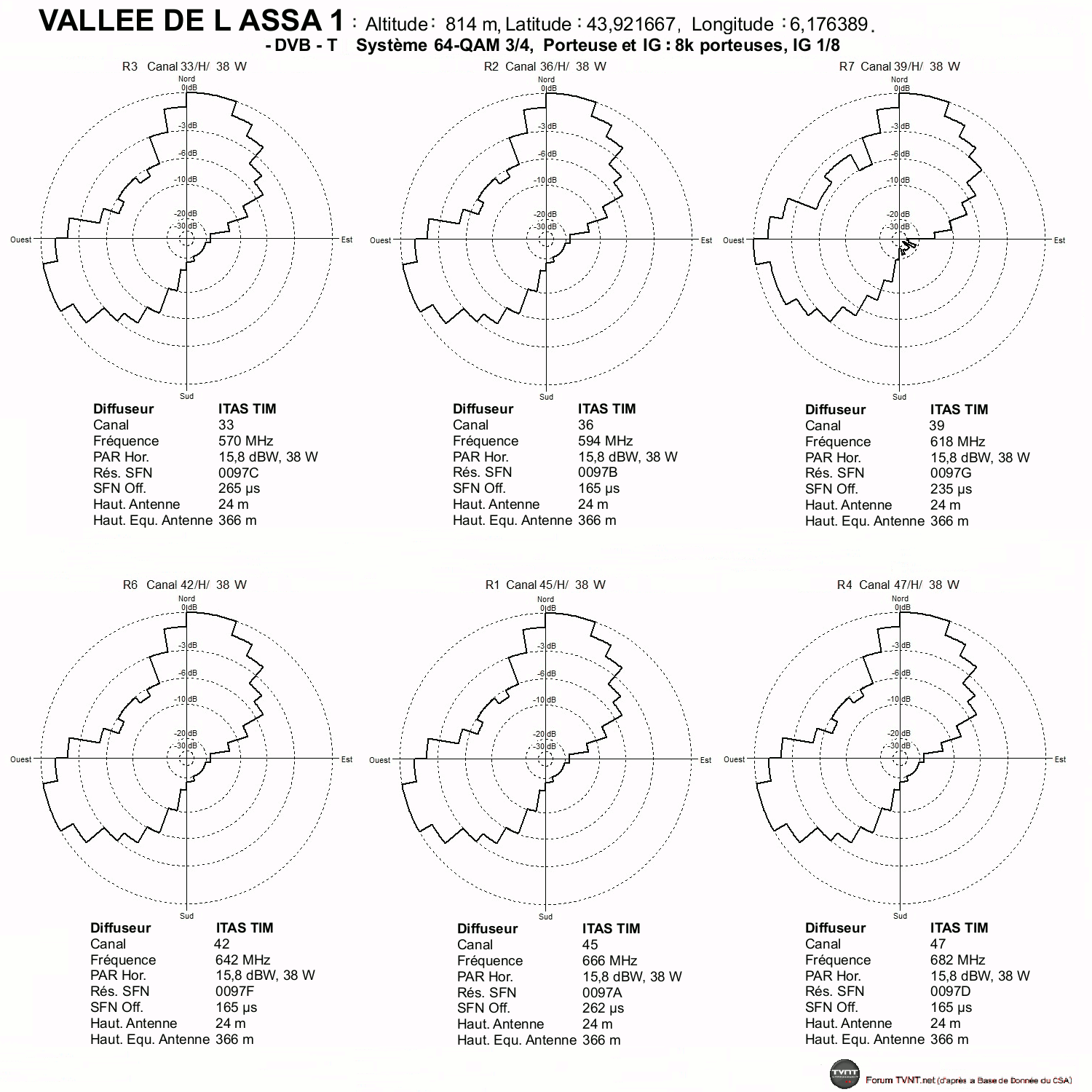

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

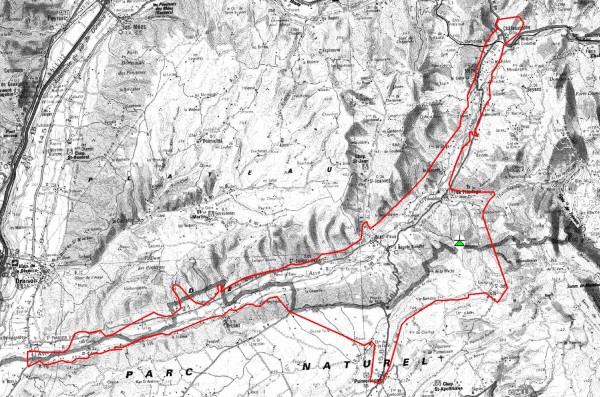

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

VALLEE DE L'ASSE 2 - NORD - BRAS D'ASSE

Localisation du pylône ITAS TIM du Brusquet, commune de Bras d'Asse.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R2: 36H 50W (ITAS TIM).
R7: 39H 50W (ITAS TIM). (sur canal 57 avant le 03/10/2017)
R6: 42H 50W (ITAS TIM).
R1: 45H 50W (ITAS TIM).
R4: 47H 50W (ITAS TIM).

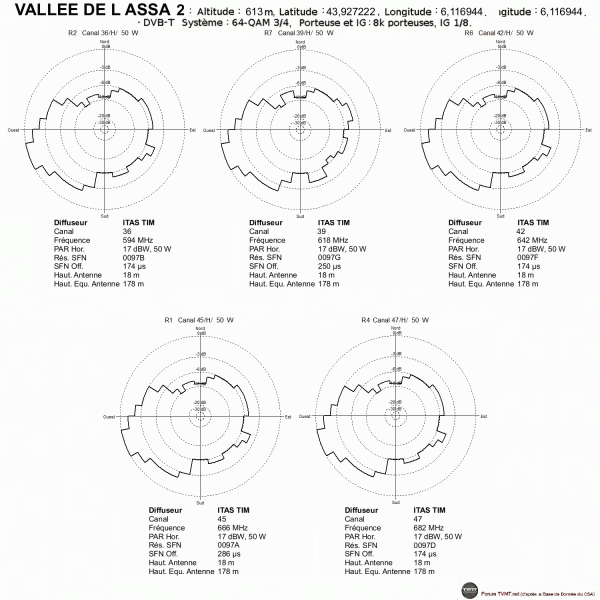

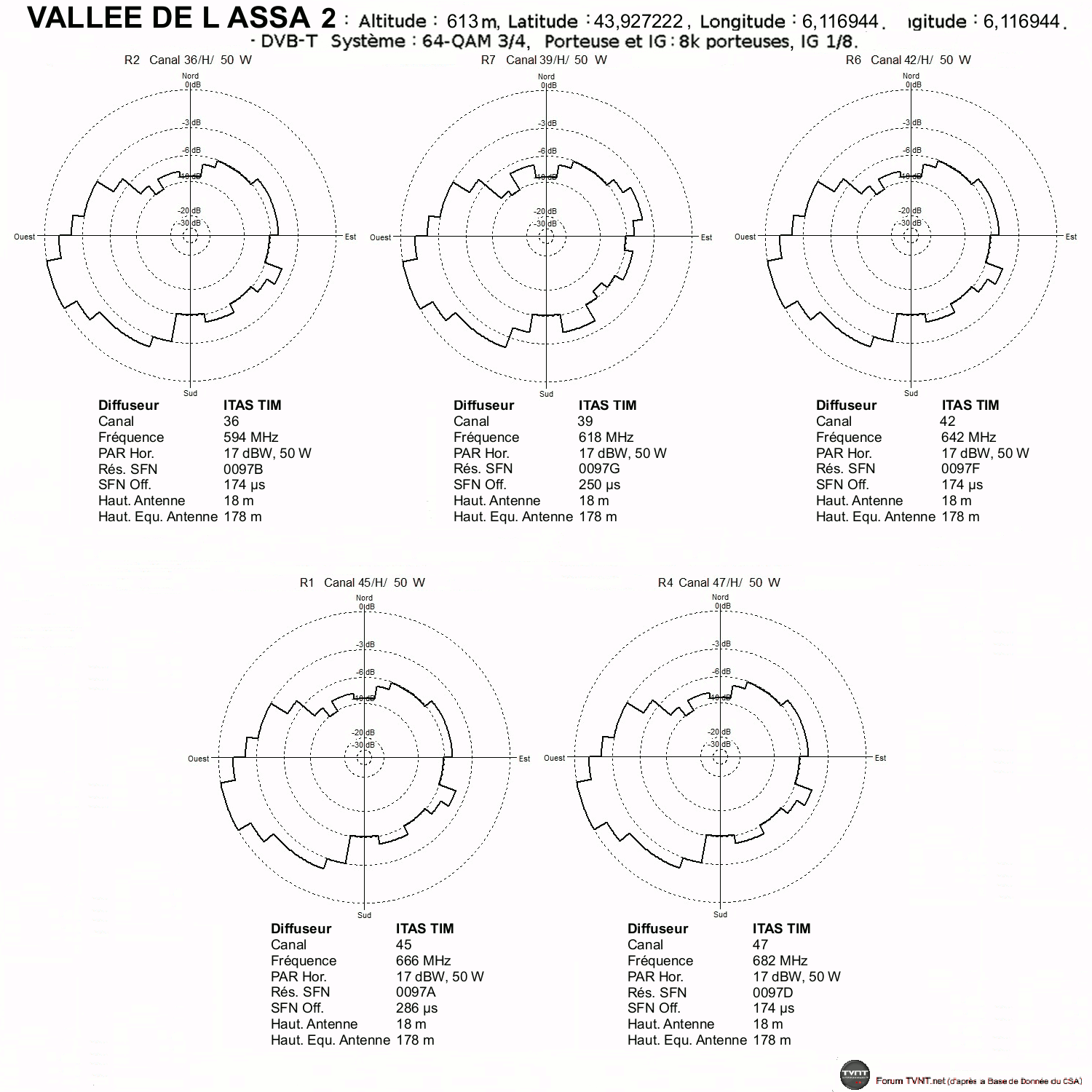

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

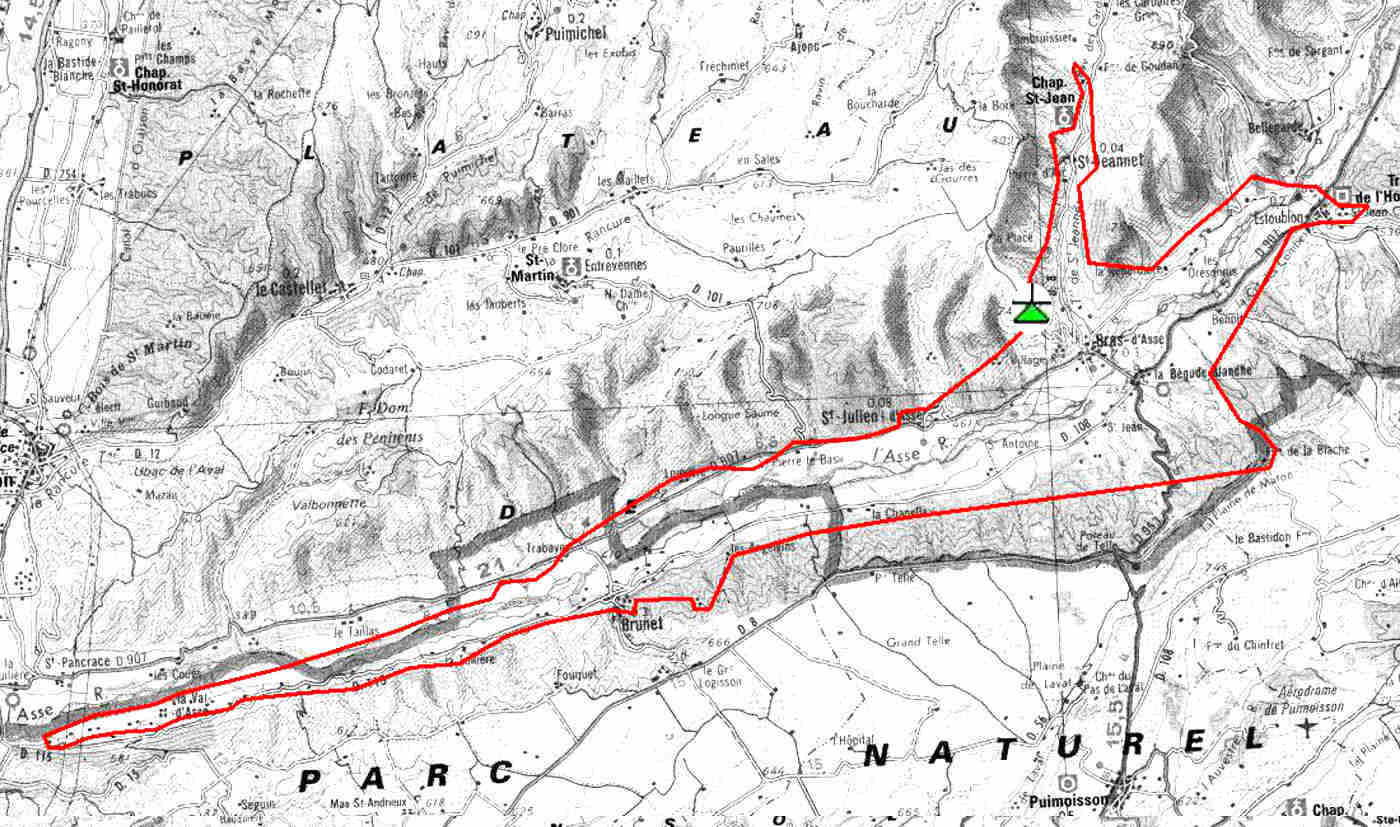

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

VERDACHES - LE BLAYEUL

Localisation du pylône TDF de Blayeul Sommet, commune de Verdaches.

Composition des multiplex R1 et R15 :




Caractéristiques techniques des multiplex :
R3: 33H 8,5W (TDF).
R2: 36H 8,5W (TDF).
R7: 39H 8,5W (TDF). (sur canal 57 avant le 03/10/2017)
R15: 41H 1W (TDF).
R6: 42H 8,5W (TDF).
R1: 45H 8,5W (TDF).
R4: 47H 8,5W (TDF).

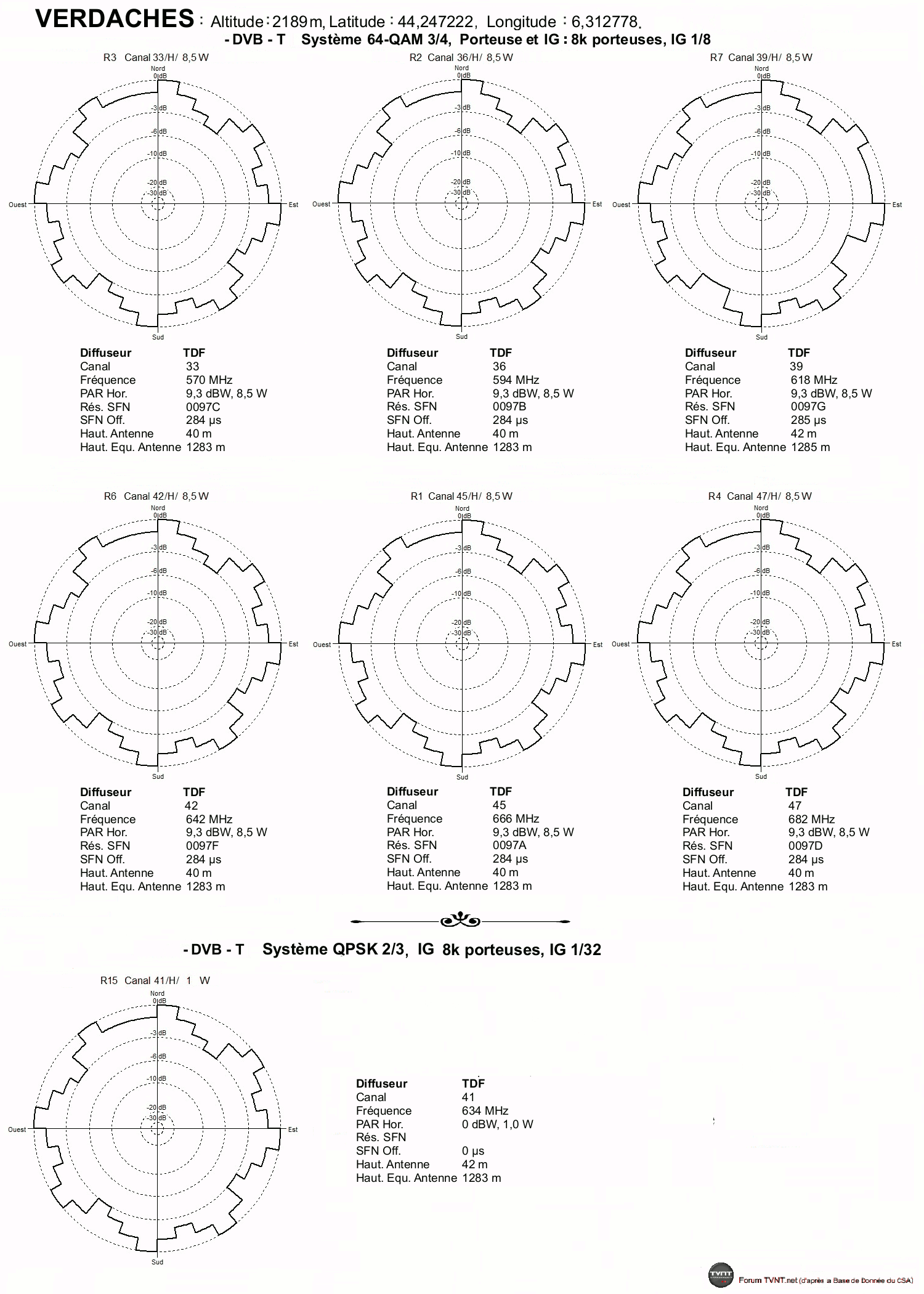

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

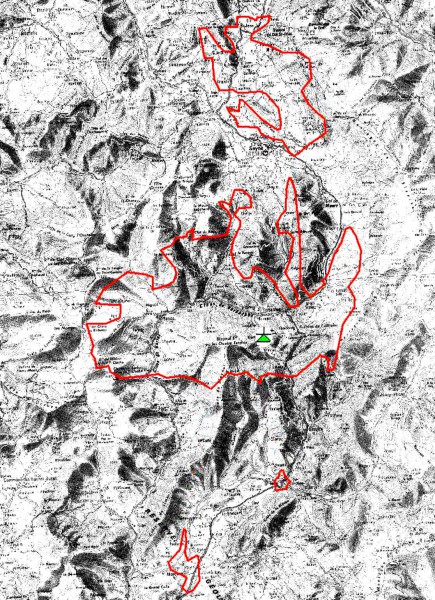

Carte de couverture de l'émetteur :
cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

THORAME-BASSE 2 - LE PETIT CORDEIL

Émetteur de TRANSPORT du multiplex R1

Localisation du pylône TDF du Petit Cordeil, commune de Thorame-Basse.

Composition du multiplex R1 :



Caractéristiques techniques du multiplex :
R1: 23H 55W (TDF).

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

-------------------------------------------------------------------------------------

ALLOS 1 - LE SEIGNUS 2
Émetteur numérisé par la communauté de communes Alpes Provence Verdon, en SFN avec Colmars-Chabanier.

Localisation du pylône TDF du Seignus, commune d'Allos.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R2: 36H 5W (DFL).
R7: 39H 5W (DFL). (sur canal 59 avant le 03/10/2017)
R6: 42H 5W (DFL).
R1: 45H 5W (DFL).
R4: 47H 5W (DFL).

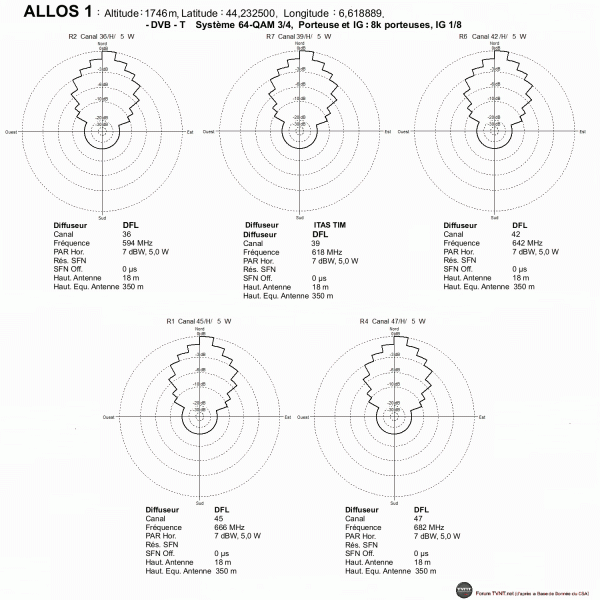

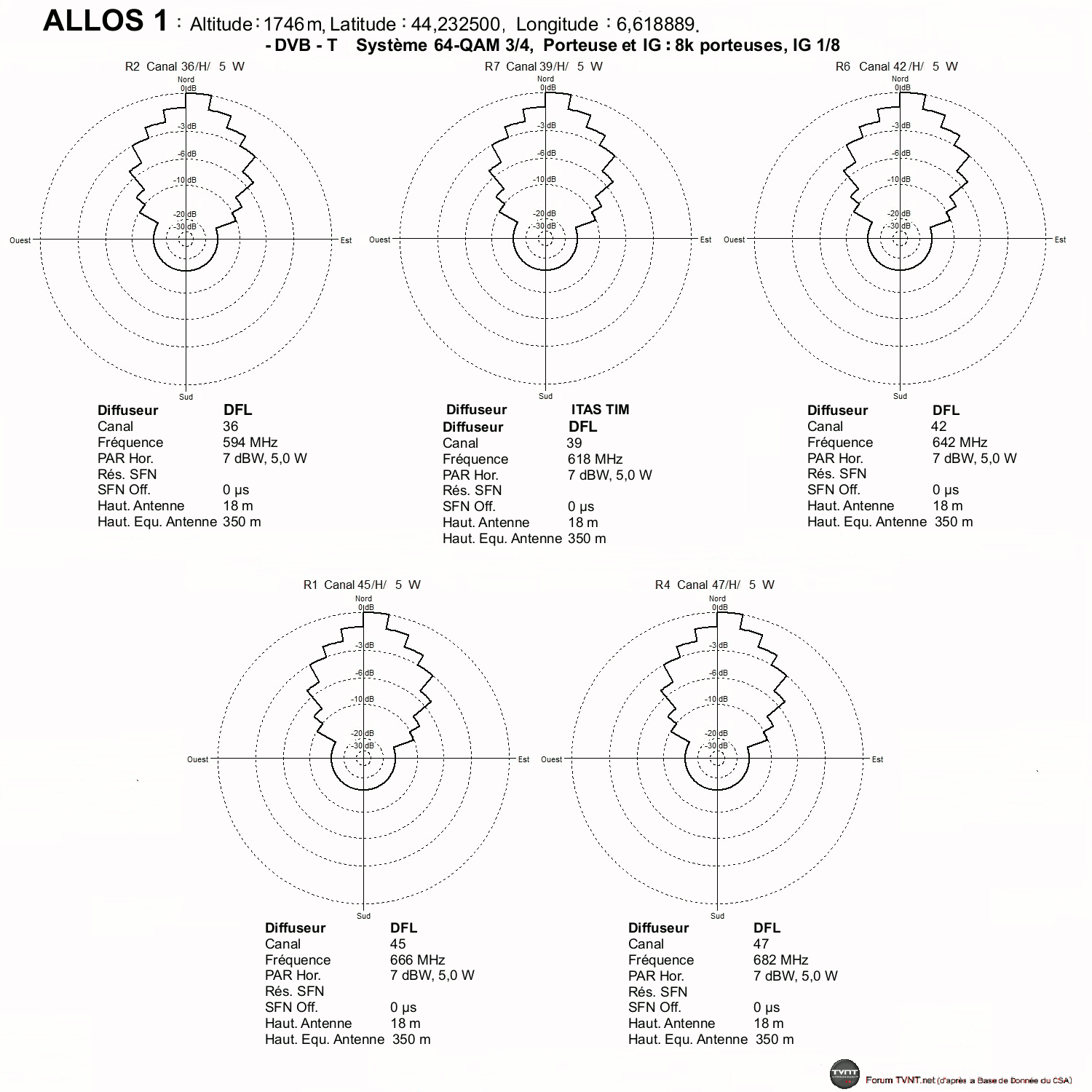

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

-------------------------------------------------------------------------------------

ALLOS 2 - LA FOUX 2
Émetteur numérisé par la communauté de communes Alpes Provence Verdon.

Localisation du pylône TDF de La Foux d'Allos, commune d'Allos..

omposition du multiplex R1 :



Caractéristiques techniques des multiplex :
R1: 24H 500mW (DFL).
R4: 25H 500mW (DFL).
R2: 27H 500mW (DFL). (sur canal 54 avant le 03/10/2017)
R7: 29H 500mW (DFL). (sur canal 57 avant le 03/10/2017)
R6: 48H 500mW (DFL).

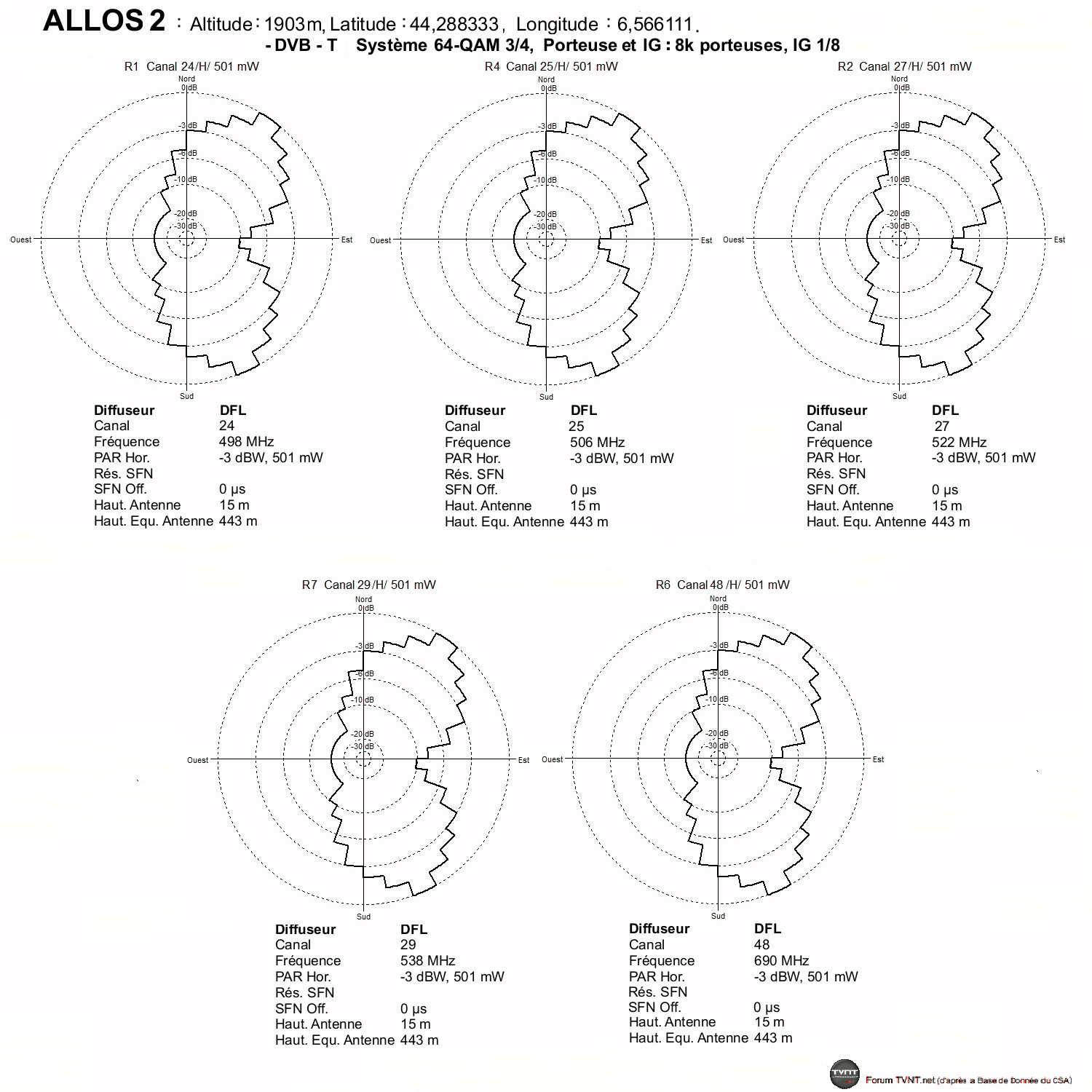

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

-------------------------------------------------------------------------------------

CASTELLANE 2 - REBOUL
Émetteur numérisé par la commune de Castellane, en SFN avec Castellane 1 - Villars-Brandis.

Localisation du pylône de la communauté de commune à Reboul, La Colle, commune de Castellane.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R1: 23H 1W (DFL).
R6: 26H 1W (DFL).
R7: 29H 1W (DFL).
R4: 35H 1W (DFL).
R2: 38H 1W (DFL). (sur canal 59 avant le 03/10/2017)

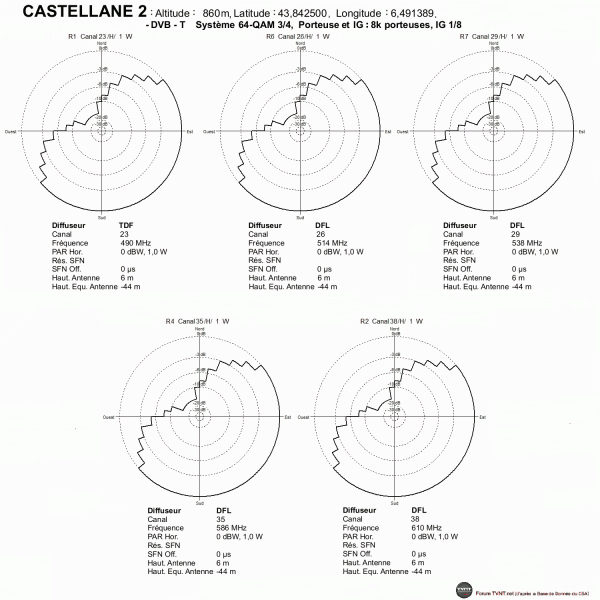

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

-------------------------------------------------------------------------------------

ESPARRON-DE-VERDON - LA BOUISSE ET CHABERT
Émetteur numérisé par la commune d'Esparron de Verdon, en SFN avec Avignon-Mont Ventoux, sauf le multiplex R1 en SFN avec Manosque-Mont des Espels.

Localisation du pylône TDF de LaBouisse et Chabert, commune d'Esparron.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R3: 33V 1W (SFE).
R2: 36V 1W (SFE).
R7: 39V 1W (SFE). (sur canal 57 avant le 03/10/2017)
R6: 42V 1W (SFE).
R1: 45V 1W (SFE).
R4: 47V 1W (SFE).

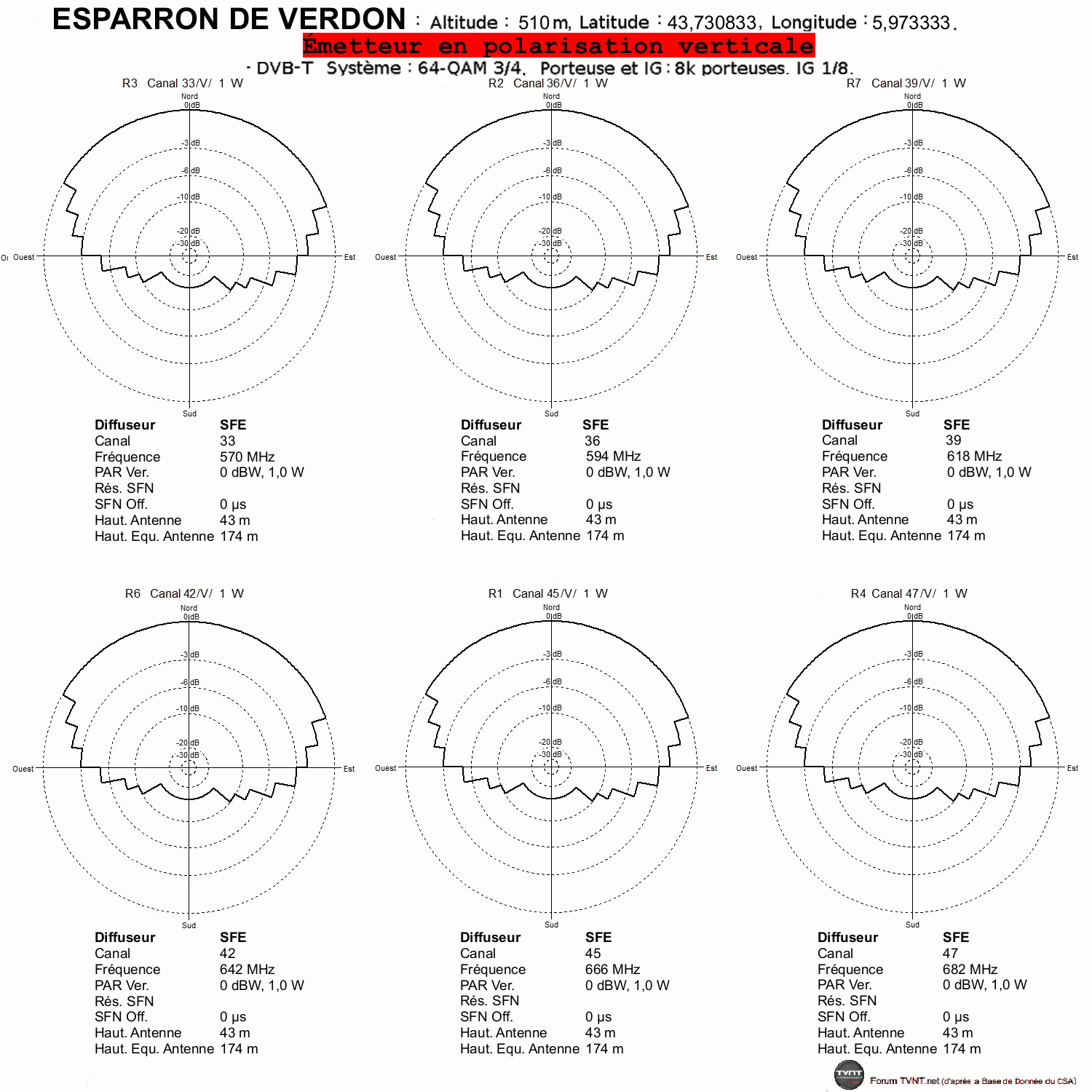

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

-------------------------------------------------------------------------------------

LA PALUD-SUR-VERDON - LA GRAU
Émetteur numérisé par la communauté de communes Alpes Provence Verdon.

Localisation du pylône de La Grau, commune de La Palud-sur-Verdon.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R1: 31H 10W.
R2: 34H 10W.
R4: 37H 10W.
R6: 40H 10W.
R7: 43H 10W.

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

-------------------------------------------------------------------------------------

MORIEZ - LA PETITE GRAU
Émetteur numérisé par la communauté de communes Alpes Provence Verdon, en SFN avec Barrême-Lieye.

Localisation du pylône TDF de La Petite Grau, commune de Moriez.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R1: 28H 1W (n.c). (sur canal 55 avant le 03/10/2017)
R2: 36H 1W (n.c).
R7: 39H 1W (n.c). (sur canal 57 avant le 03/10/2017)
R6: 42H 1W (n.c).
R4: 47H 1W (n.c).

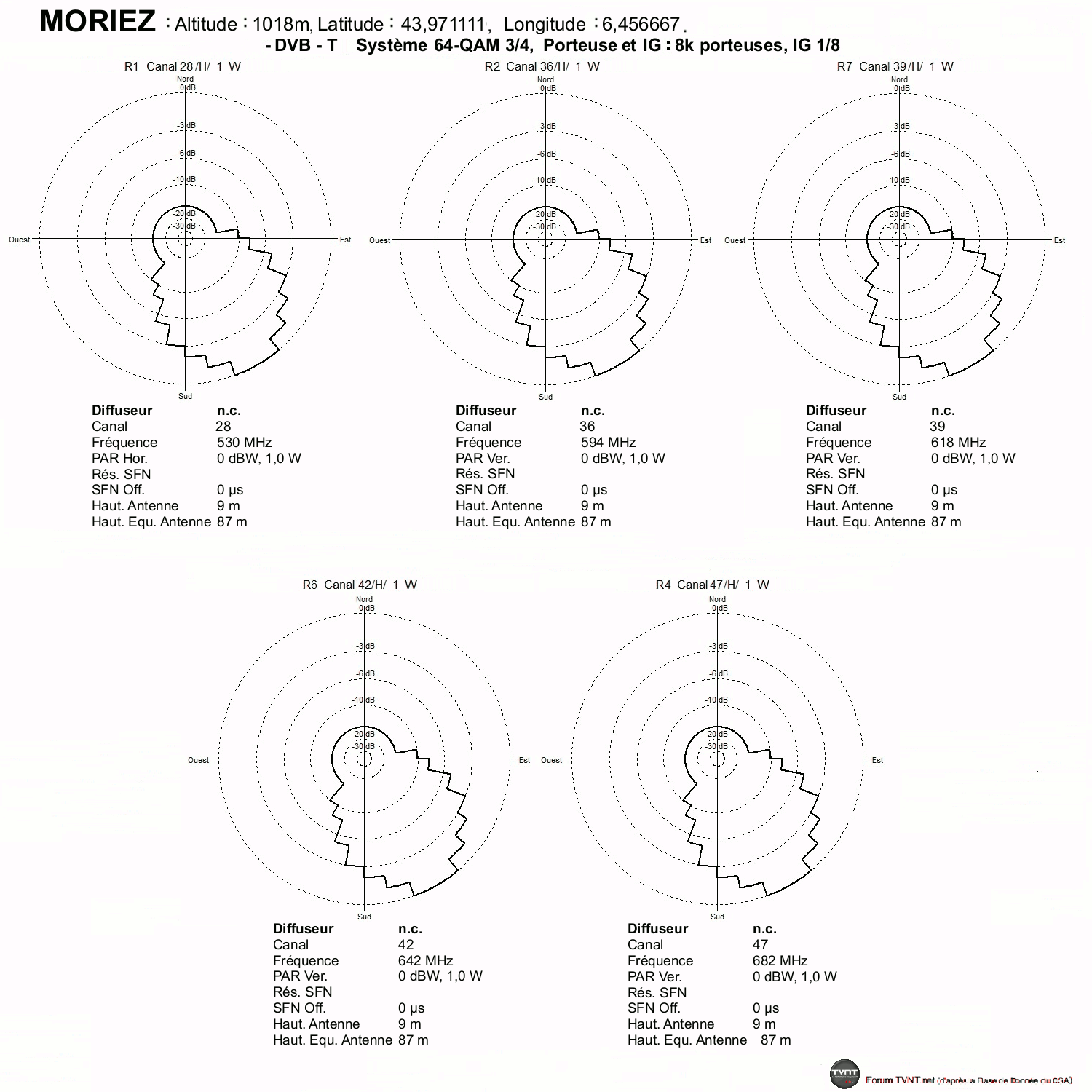

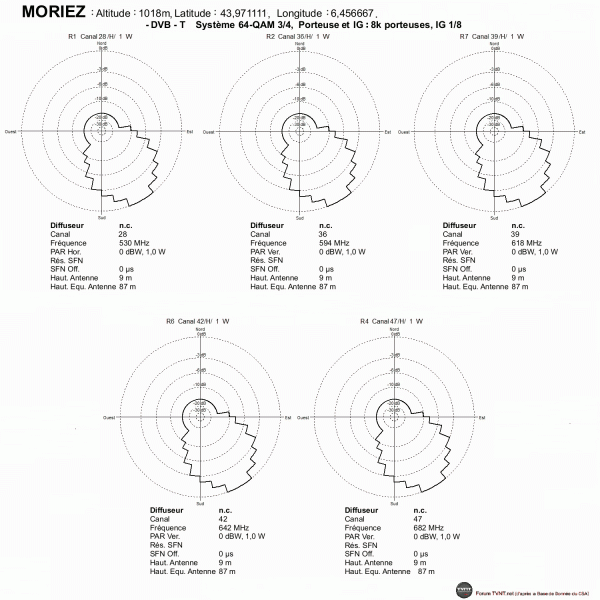

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

-------------------------------------------------------------------------------------

SOLEILHAS - ÉGLISE
Émetteur numérisé par la communauté de communes Alpes Provence Verdon.

Localisation de l'Église de Soleilhas depuis laquelle sont diffusés les multiplex de la TNT.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R2: 24H 1W.
R4: 28H 1W.
R6: 31H 1W.
R7: 34H 1W.
R1: 37H 1W.

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

-------------------------------------------------------------------------------------

THORAME-BASSE - LE PETIT CORDEIL
Émetteur numérisé par la communauté de communes Alpes Provence Verdon.

Localisation du pylône TDF du Petit Cordeil, commune de Thorame-Basse.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R7: 21H 5W (TDF).
R4: 40H 5W (TDF).
R1: 43H 5W (TDF). (sur canal 43 avant le 03/10/2017)
R2: 44H 5W (TDF).
R6: 46H 5W (TDF).

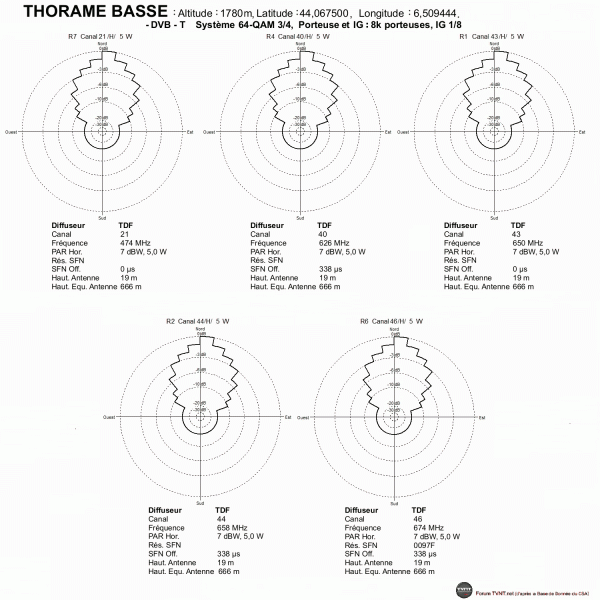

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

---------------------------------------------------------------------
Source des détails des caractéristiques techniques et des cartes de couverture des émetteurs : http://www.csa.fr

[Jérôme04]

salut a tous !
je souhaiterai savoir si ces emetteurs doivent bien être lancées au plus tard le 31 mars ?

vers quand les premiers tests apparaiteront ?

merci

[sebb04]

Salut des nouvelles pour le TNT dans le bassin manosquin ? car ça semble tendu pour fin mars 2008 comme il était prévu.
Je la capte depuis le village de Pierrevert mais que 4 chaines.
Donc si vous avez des nouvelles .... !
merci !

[Jérôme04]

Salut des nouvelles pour le TNT dans le bassin manosquin ? car ça semble tendu pour fin mars 2008 comme il était prévu.
Je la capte depuis le village de Pierrevert mais que 4 chaines.
Donc si vous avez des nouvelles .... !
merci !

pas de nouvelles de la tnt fin mars, tout au plus en avril ça y sera
d'importants travaux ont eu lieu sur le mt des espels (changement du pylone...) ce qui indique l'arrivée prochaine de la tnt

quand a la réception depuis pierrevert, c'est possible mais a condition d'avoir une bonne installation : bonne antenne réception difficile, bon cablage, eviter le couplage avec une autre antenne même vhf

attention : faire attention au antennes bande 21/39 qui etaient parfaitent pour de l'analogique (1 a 6 + tmc) sur marseille et qui ne permettent pas de capter toute la tnt marseillaise
d'ailleurs une bonne installation et réception se traduit par une réception correcte de tmc
pour info la tnt marseillaise passe jusqu'a villeneuve / oraison et probablement forcalquier.

[Gilbert04]

Bonjour!
Ayant vu que le permis de construire du pylone du mont des Espels était au nom de la société EMETTEL, je me suis adressé à celle-ci pour leur demander la date de mise en service de l'émetteur TNT. Voici la réponse obtenue le 27 février 2008 :

"Nous venons après plusieurs reports d'avoir confirmation de la date de mise en service TNT sur votre commune "Manosque". Celle-ci est donc prévue pour le 30 juin 2008! (sauf modification dernière minute).

Le site du CSA indique toujours 31 mars 2008 pour sa part...

[Jérôme04]

Bonjour!
Ayant vu que le permis de construire du pylone du mont des Espels était au nom de la société EMETTEL, je me suis adressé à celle-ci pour leur demander la date de mise en service de l'émetteur TNT. Voici la réponse obtenue le 27 février 2008 :

"Nous venons après plusieurs reports d'avoir confirmation de la date de mise en service TNT sur votre commune "Manosque". Celle-ci est donc prévue pour le 30 juin 2008! (sauf modification dernière minute).

Le site du CSA indique toujours 31 mars 2008 pour sa part...

HEIN
alors la c'est le ponpon si faut attendre jusque la, moi qui croyait que l'installation du pylone avançait a grand pas... mais peut etre qu'il y a plusieurs sociétes donc peut etre une mise en service avant... j'espère.

[sebb04]

Ils abusent quand meme là ! attendre jusqu'à fin juin !! après la coupe d'Europe !! je m'achete une TV LCD avec un ecran magnifique .. et je me tappe des receptions hertzienne pourries !! vraiment là il y a de l'abus !! de toutes façon il y a toujours du retard dans ces genres de choses .. enfin bon va falloir prendre son mal en patience ...
sinon du haut de Pierrevert village je capte M6, W9, NT1 et C+ en clair mais rien à faire les autres chaines non ..il y écrit signal brouillé et je me suis rendu compte que 3 apparts sur la meme antenne .. peu etre le probleme vient de là .. enfin bon je rale qd meme beaucoup ... pas de TNT, pas de dégroupage ... c'est le Moyen Âge quoi !

[Jérôme04]

sinon du haut de Pierrevert village je capte M6, W9, NT1 et C+ en clair mais rien à faire les autres chaines non ..il y écrit signal brouillé et je me suis rendu compte que 3 apparts sur la meme antenne .. peu etre le probleme vient de là .. enfin bon je rale qd meme beaucoup ... pas de TNT, pas de dégroupage ... c'est le Moyen Âge quoi !

soit l'antenne est une 21/39, soit mal pointée, soit mauvais cable, soir un ampli qui joue a la con, y'a t'il un couplage antenne marseille + antenne manosque (pour par ex avoir tlp ??)

je vais encore vous apprendre une mauvaise nouvelle nt1 passe sur le r6 et donc vous ne l'aurez plus....

[Jérôme04]

Une bonne nouvelle : pas de déplacement de la diffusion de la tnt, ça devrai bien être fin mars, en effet le site du csa a publier une liste de tout les sites et manosque et toujours en 7a (comme digne et oraison) donc ça ne devrai pas être déplacé a moins d'un problème technique

http://www.csa.fr/pdf/frequences_tnt_planifiees.pdf

a signaler aussi l'ajout du diagramme d'oraison :

http://www.csa.fr/infos/autorisations/gabarits.php


j'attends les tests.... rapidement !!!

[sebb04]

[/quote]soit l'antenne est une 21/39, soit mal pointée, soit mauvais cable, soir un ampli qui joue a la con, y'a t'il un couplage antenne marseille + antenne manosque (pour par ex avoir tlp ??)

je vais encore vous apprendre une mauvaise nouvelle nt1 passe sur le r6 et donc vous ne l'aurez plus....[/quote]

Alors en fait le probleme est que l'antenne sur le toit n'est pas accessible pour, je l'aperçois par un velux condamné qui donc ne peux s'ouvrir. savoir si elle de type 21/39 je ne sais pas ce que ça veut dire dsl. Ensuite pour le pointage ça me semble correct ... mais je vois surtout 3 cable qui parte d'un meme boitier .. vraiment là je ne sais pas quoi faire ... enfin bon !
Sinon je prend note de la bonne nouvelle ... donc de grande chance d'avoir la TNT à la fin du mois sur manosque
