15 - Cantal [Saint-Flour 1 - Vabres]

Puis-je recevoir la TNT (simple définition ou HD) dans ma commune et quand ? Débats sur les zones d'ombre...

15 - Cantal [Saint-Flour 1 - Vabres]

Messagepar Laurent » 07 Nov 2007 18:41

Liste des émetteurs dans le département du Cantal :

:arrow: Émetteur Principal :
- Saint-Flour 1 - Vabres.

:arrow: Émetteurs Locaux :
- Allanche 1 - Chavanon.
- Antignac - Puy de Vignonet.
- Aurillac - Caussac.
- Aurillac 2 - Sud Est - Coissy.
- Brezons - Vidèche.
- Champs-sur-Tarentaine 1 - Pérol.
- Chaudes-Aigues - Le Couffour.
- Collandres - Puy Vendrier.
- Condat - Vezolet.
- Crandelles - Naucelles-Reilhac.
- Dienne 1 - Laqueille.
- Ferrières-Saint-Mary - La Chau.
- Giou-de-Mamou - Lavinhe.
- Jussac - Le Cruqui de Cabi.
- Laroquebrou 1 - Le Château.
- Laroquevieille - Tremoux.

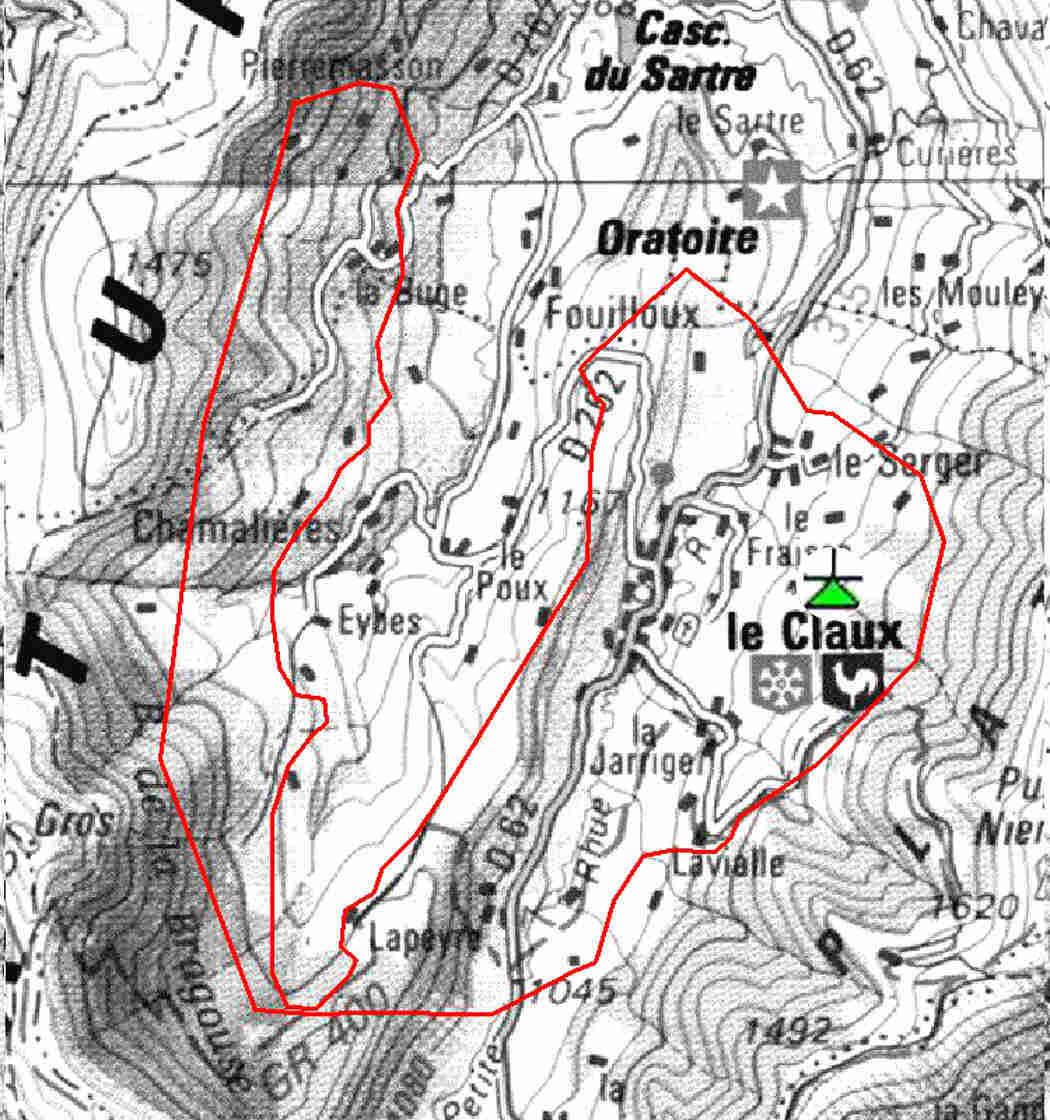

- Le Claux - Pierre Grosse.

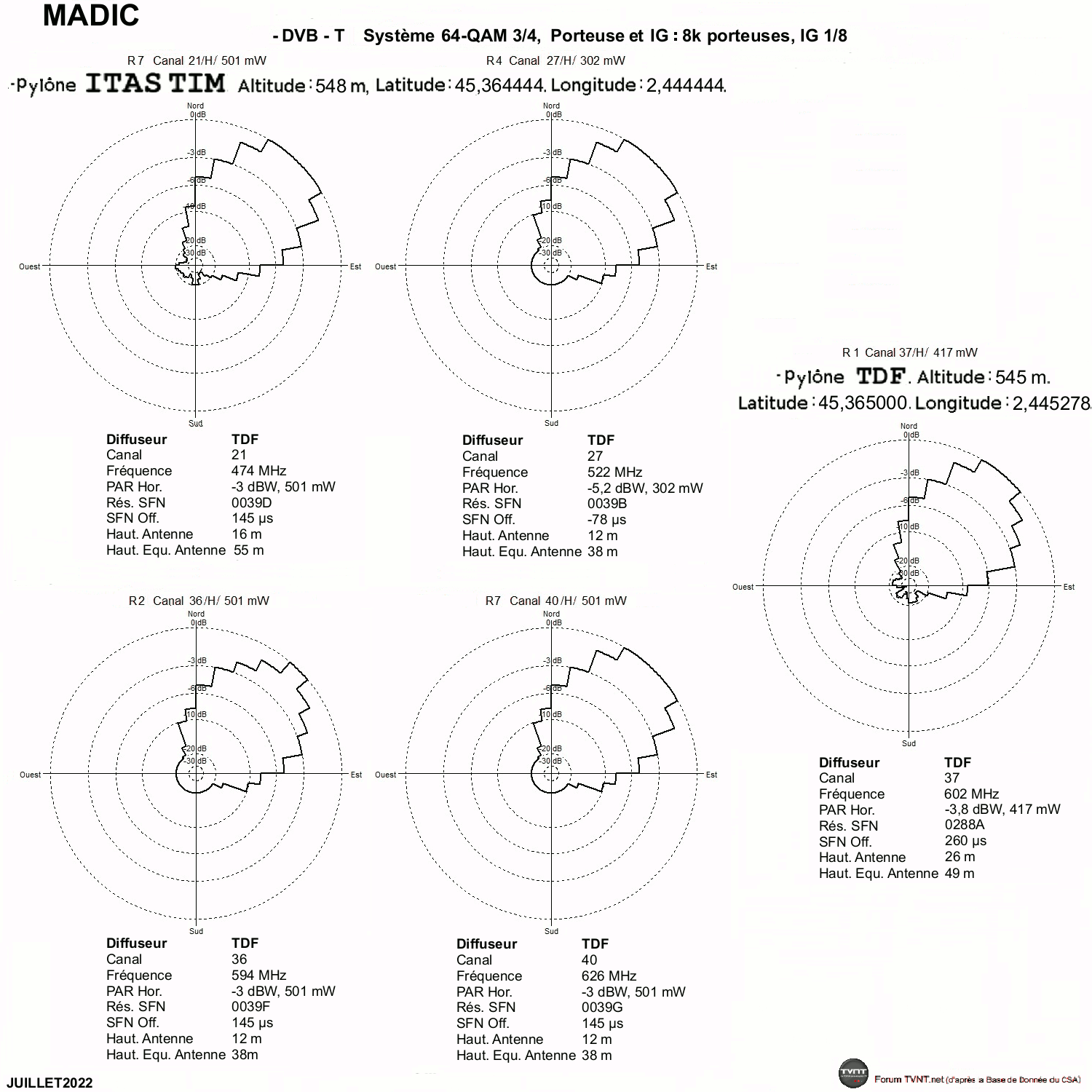

- Madic - Champagnac.
- Mandailles - Saint-Julien-de-Jordanne.
- Massiac - Plateau de Chalet.

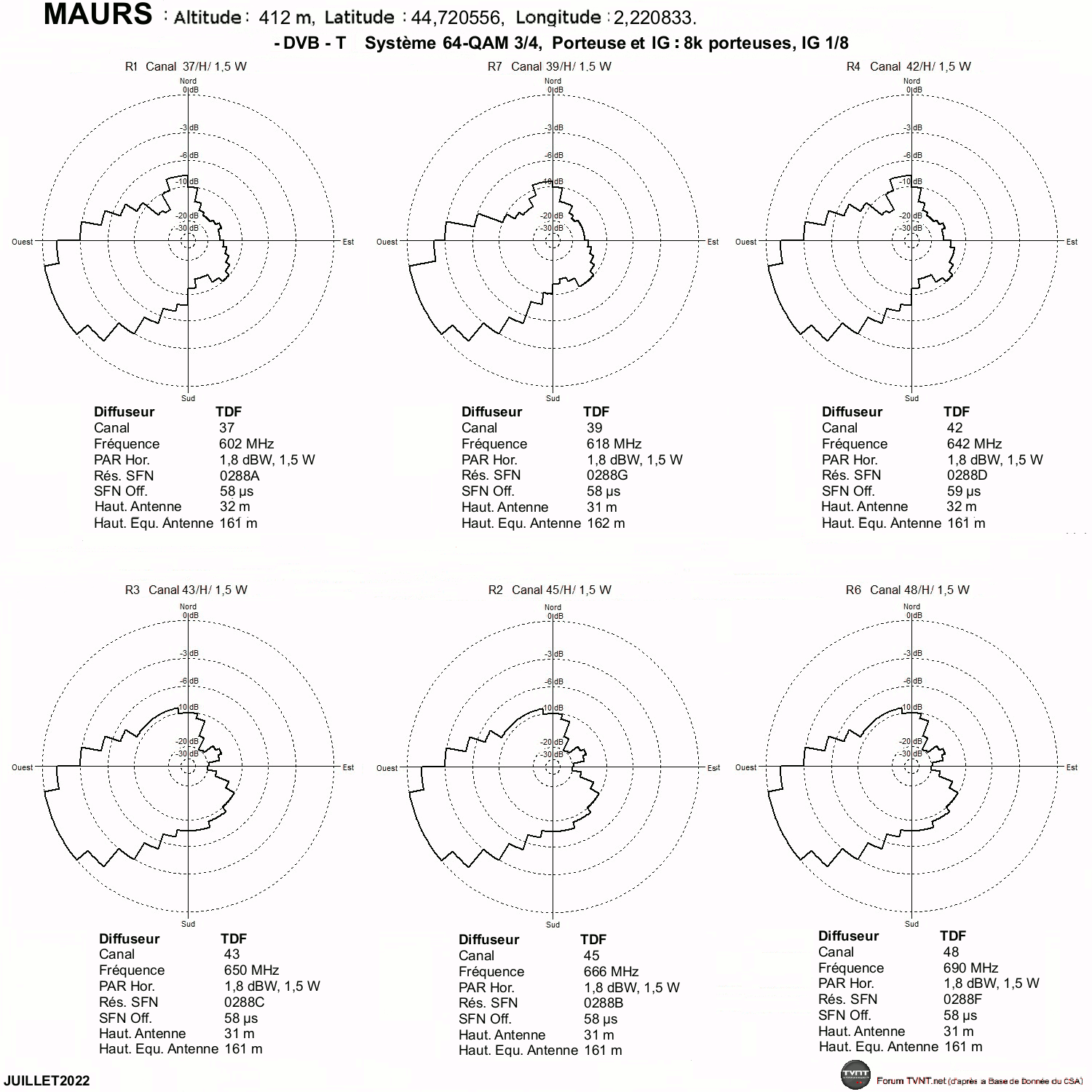

- Maurs - Ferrières.
- Menet - Puy-de-Menoyre.
- Montsalvy - Les Granges.
- Murat - Cheylanes.
- Neussargues-Moissac 1 - Est - Montlouby.

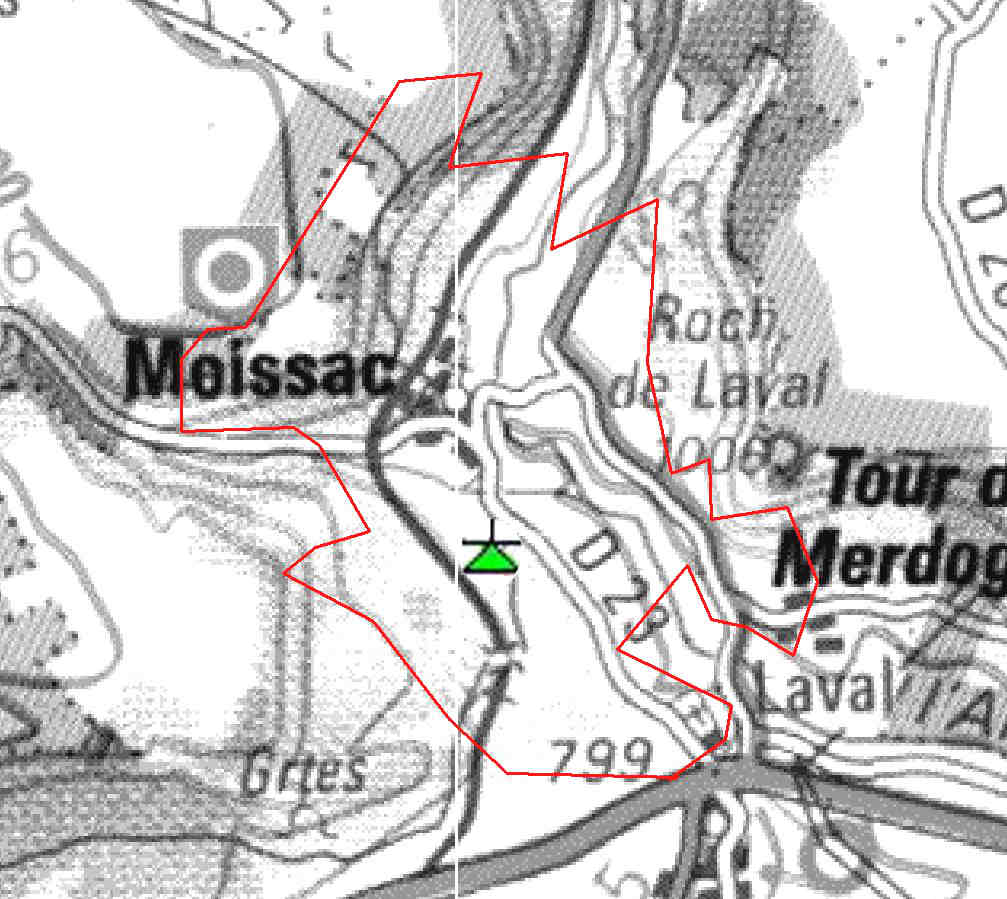

- Neussargues-Moissac 2 - Nord - D.23.
- Neuvéglise 1 - Les Arbres Ventals.
- Pierrefort - Le Monteil.
- Pléaux - Arnac.

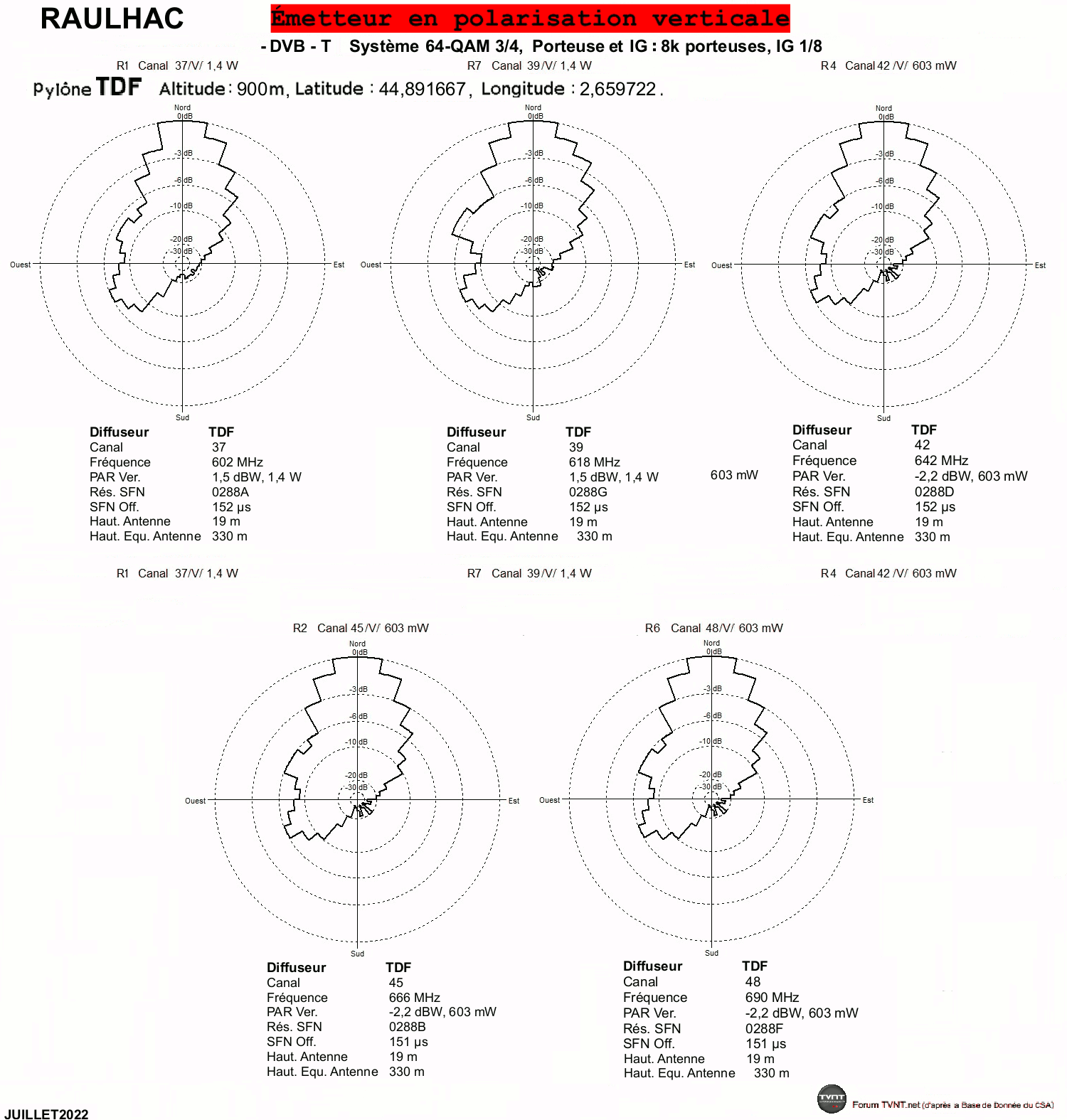

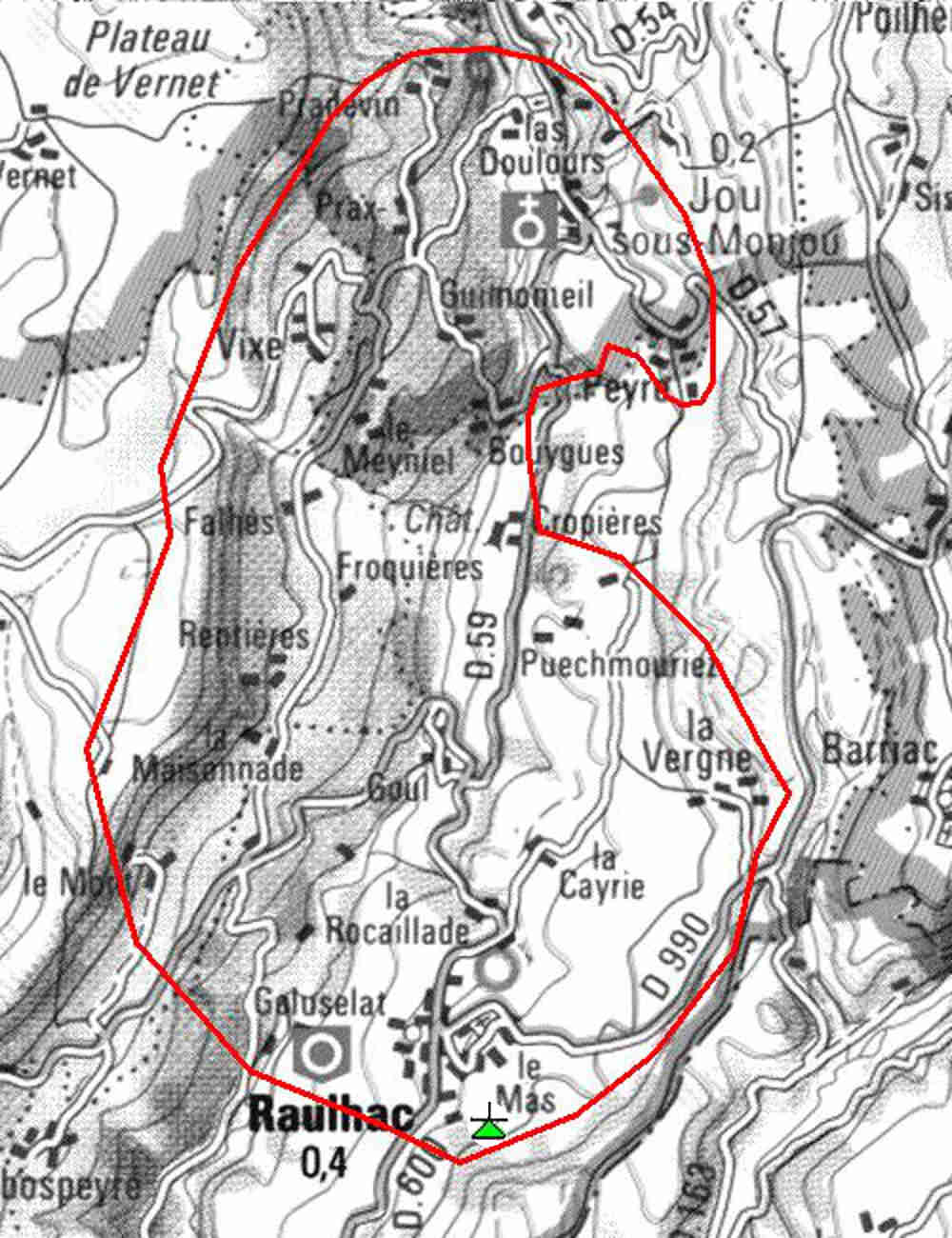

- Raulhac - La Camp.

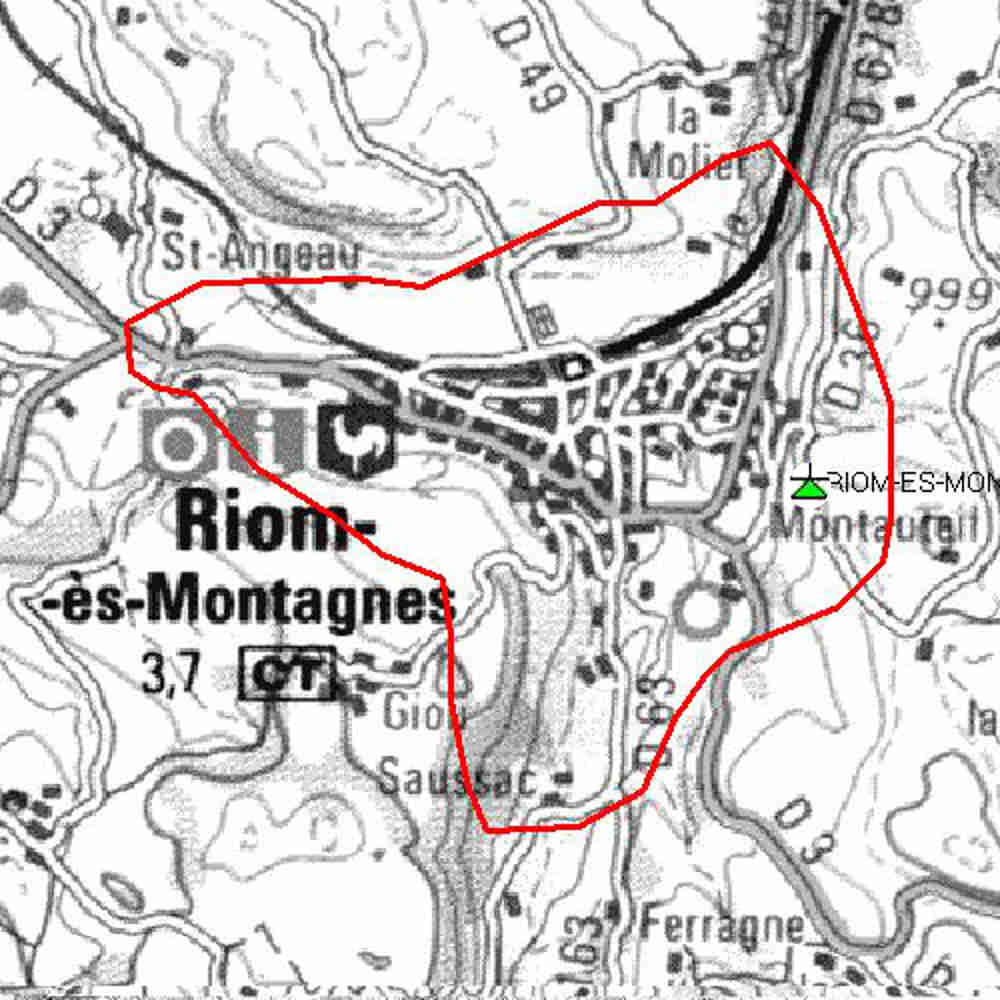

- Riom-ès-Montagnes 1 Sud - Apchon - Le Gros Mont.
- Riom-ès-Montagnes 2 - Côte de la Gorce.
- Saint-Cernin 1 - La Tranchée.
- Saint-Cernin 2 - La Croix-Saint-Pierre.
- Saint-Flour 2 - Centre - Place des Roches.
- Saint-Jacques-des-Blats 1 - Pas des Alpins.
- Saint-Martin-sous-Vigouroux - Paulhenc.
- Saint-Martin-Valmeroux - La Croix de Jallenc.
- Saint-Paul - Les Côtes de Laubénie.

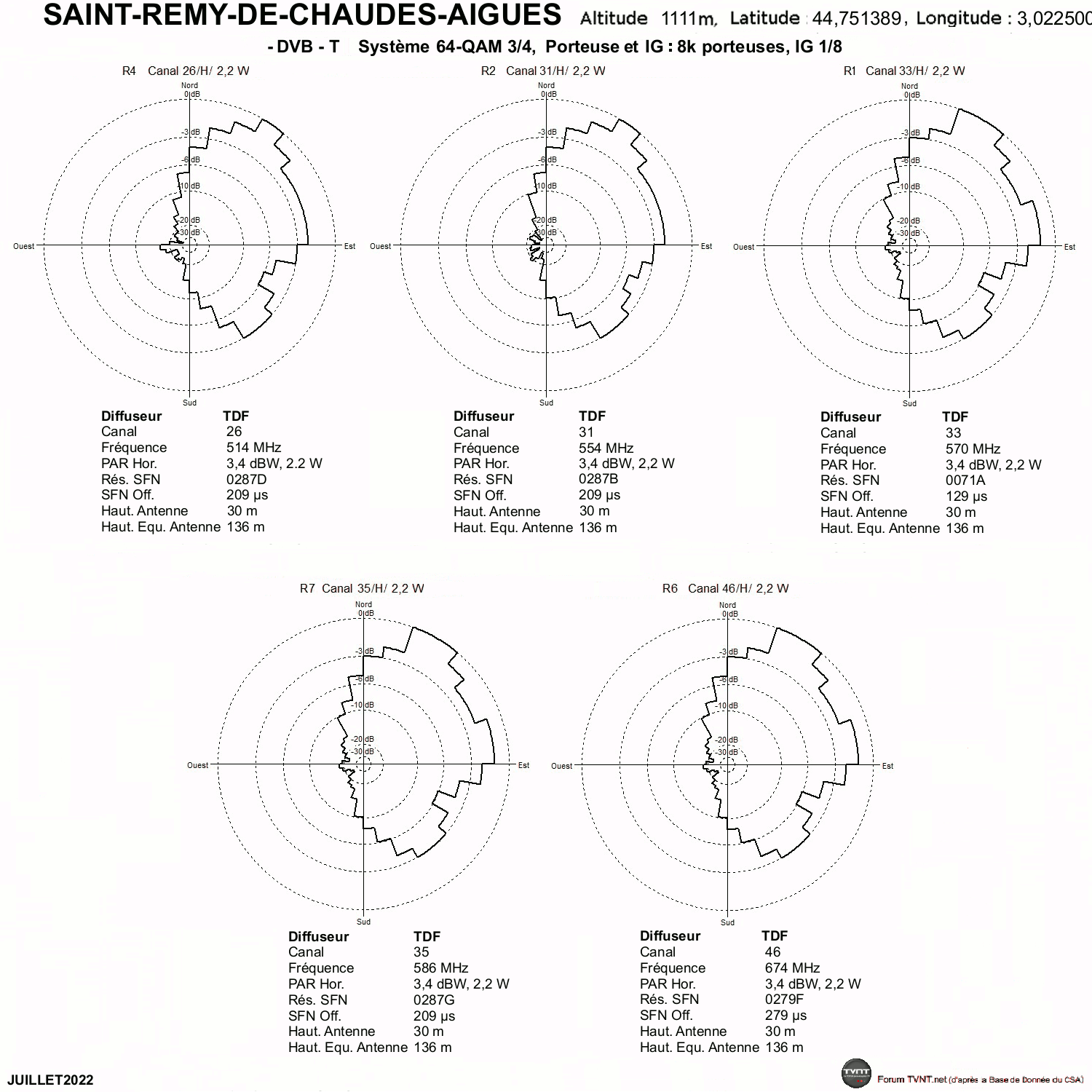

- Saint-Rémy-de-Chaudes-Aigues - La Roche Canhilac.
- Saint-Simon - Montagne du Peintre.

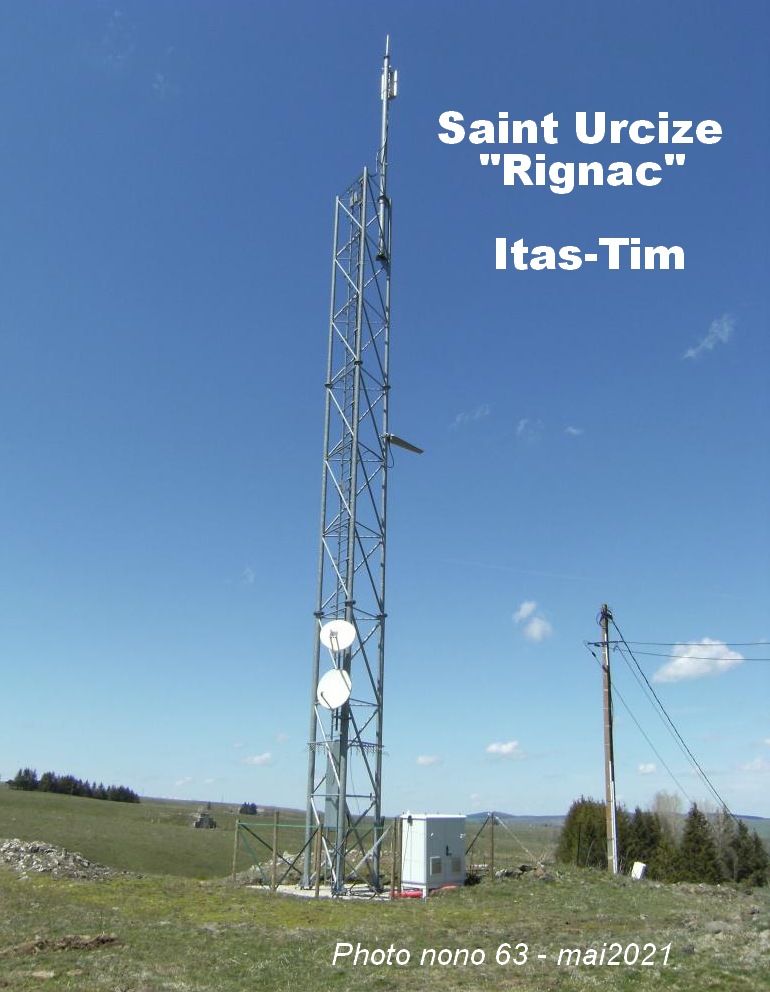

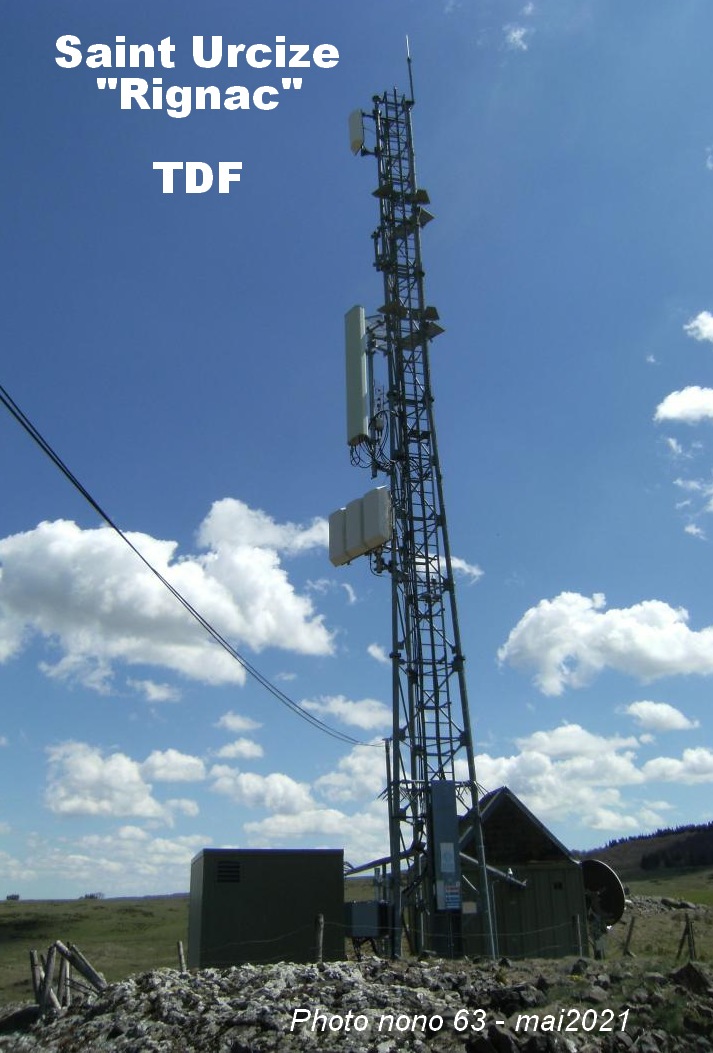

- Saint-Urcize - Rignac.

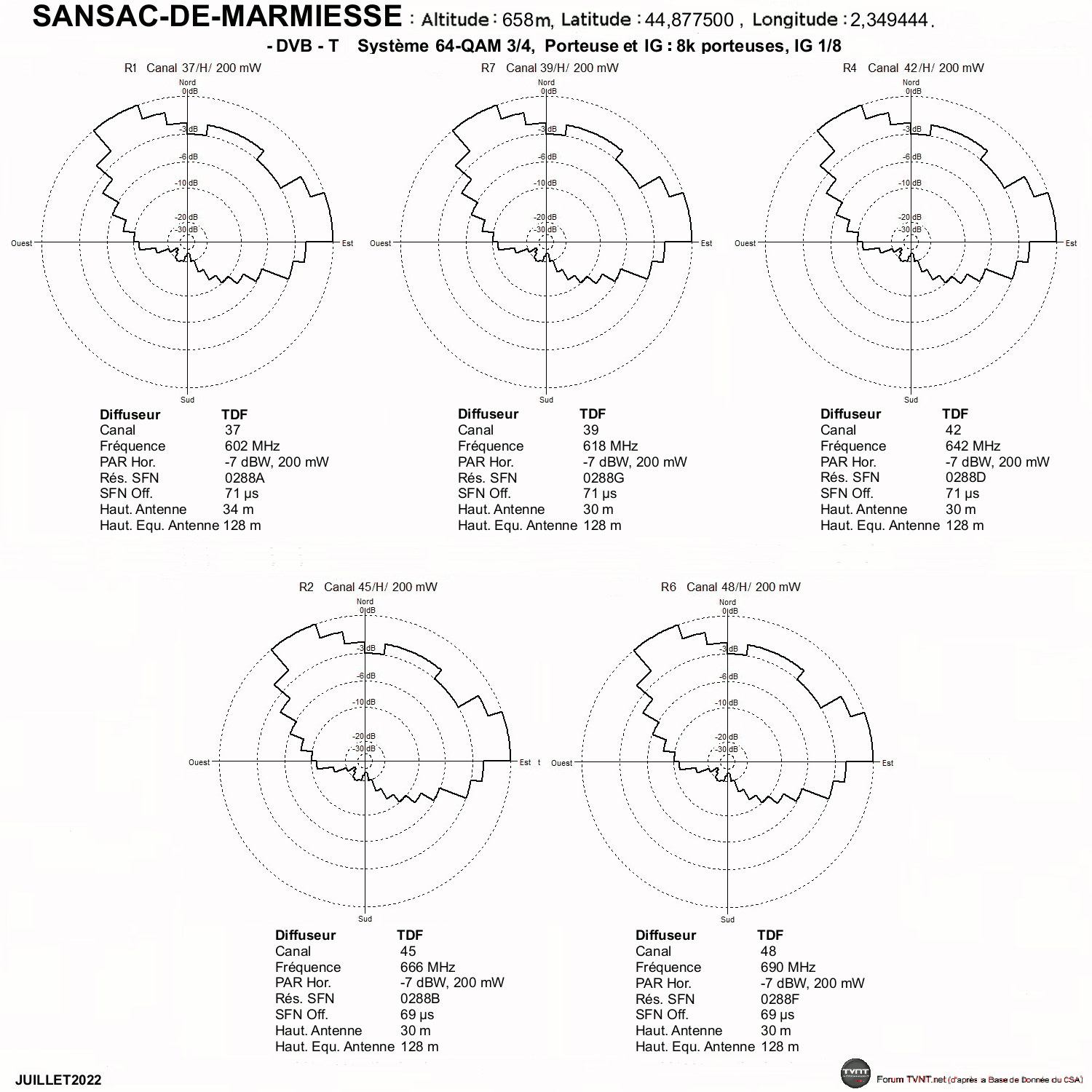

- Sansac-de-Marmiesse - Saint-Mamet-La Salvetat.

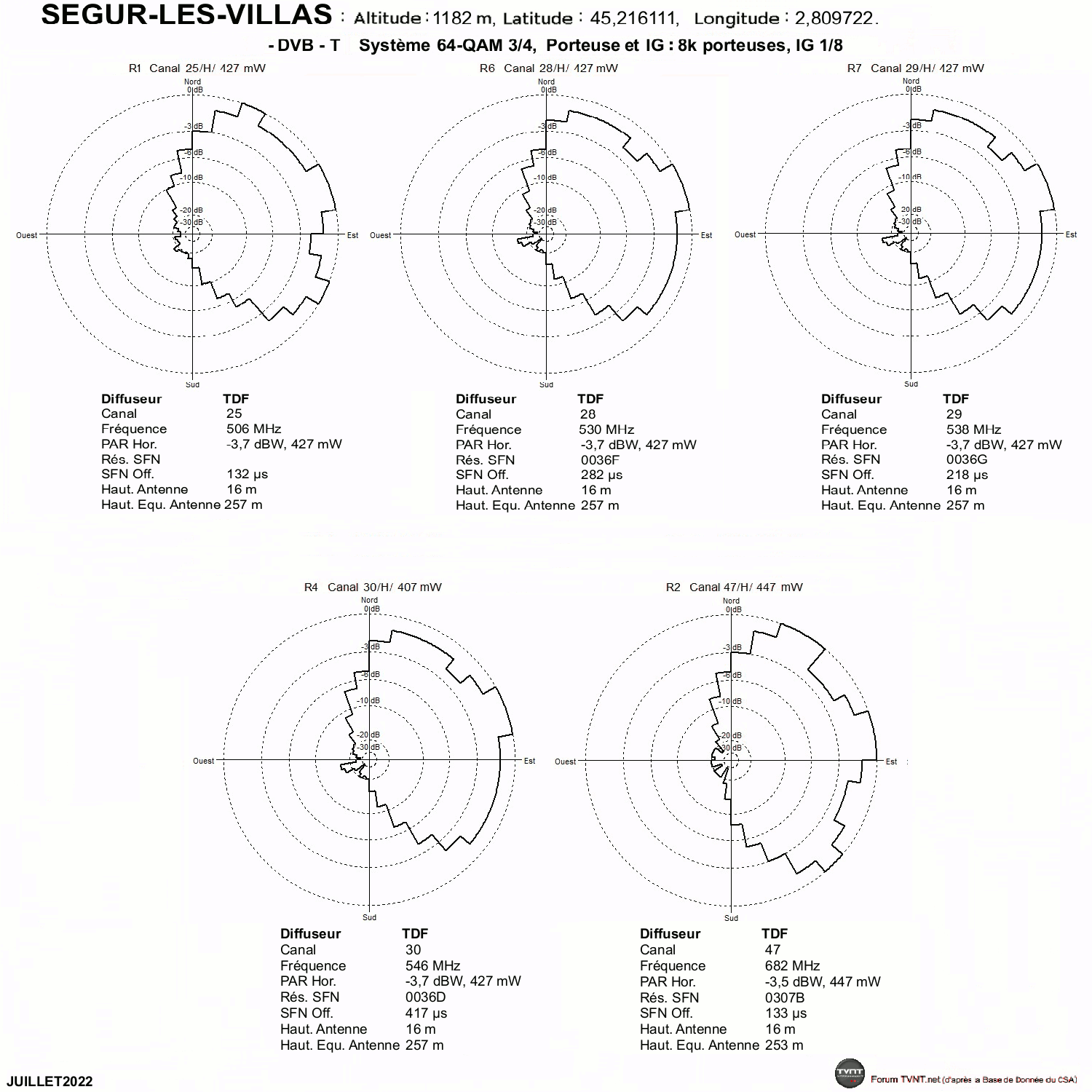

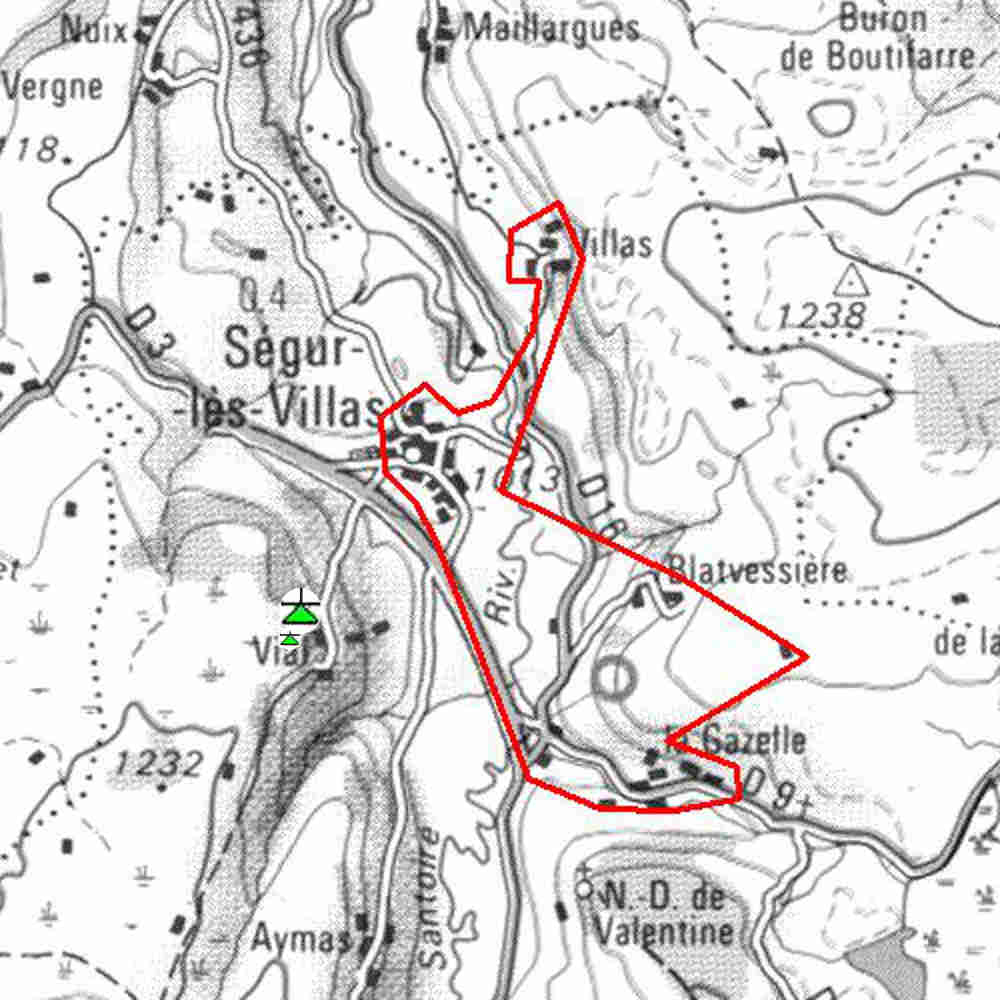

- Ségur-les-Villas - Vial.
- Thiézac 1 - Lescure.
- Velzic - Lacostes.
- Vézac - Brouzac.

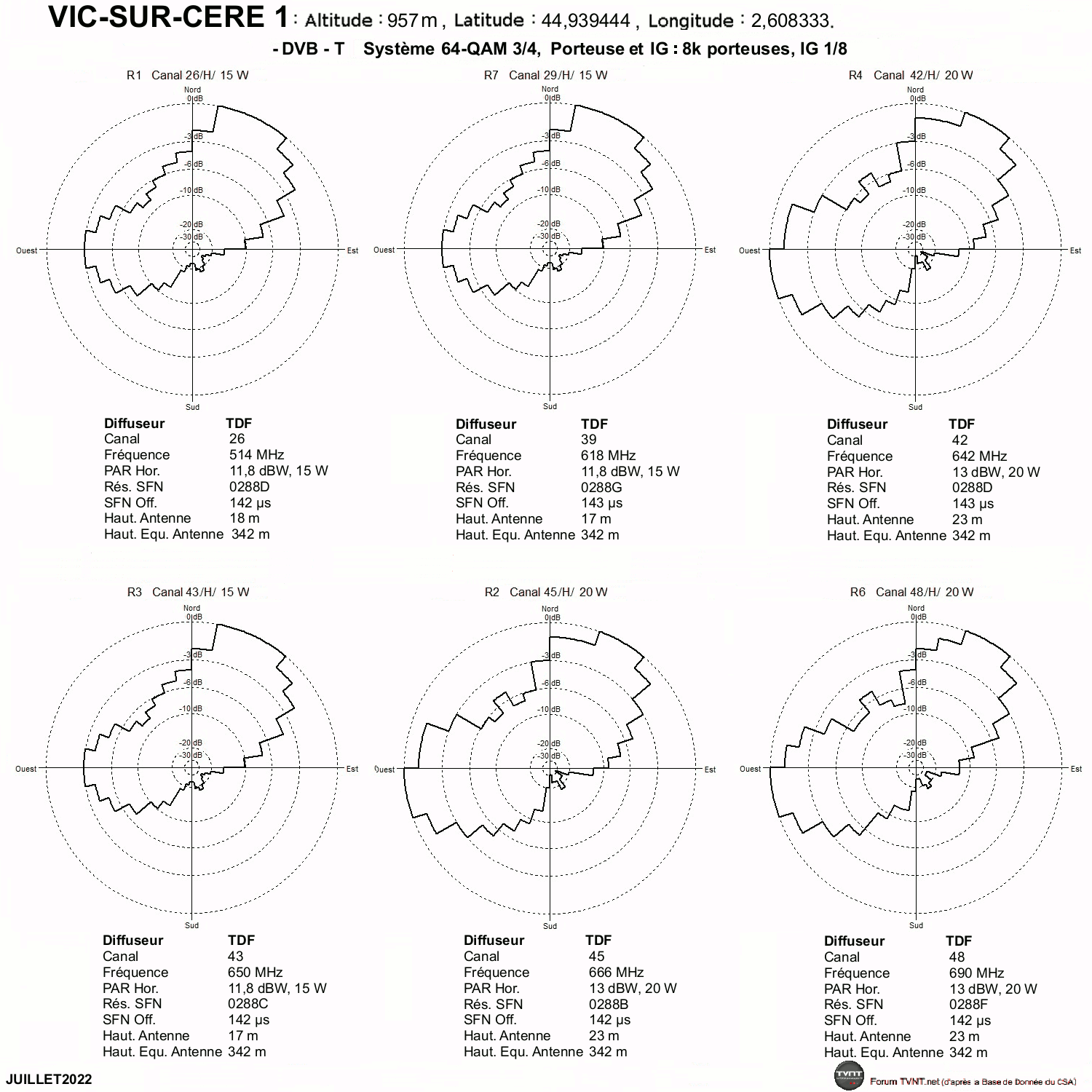

- Vic-sur Cère 1 - Sud - Les huttes.
- Vic-sur Cère 2 - Daisses.

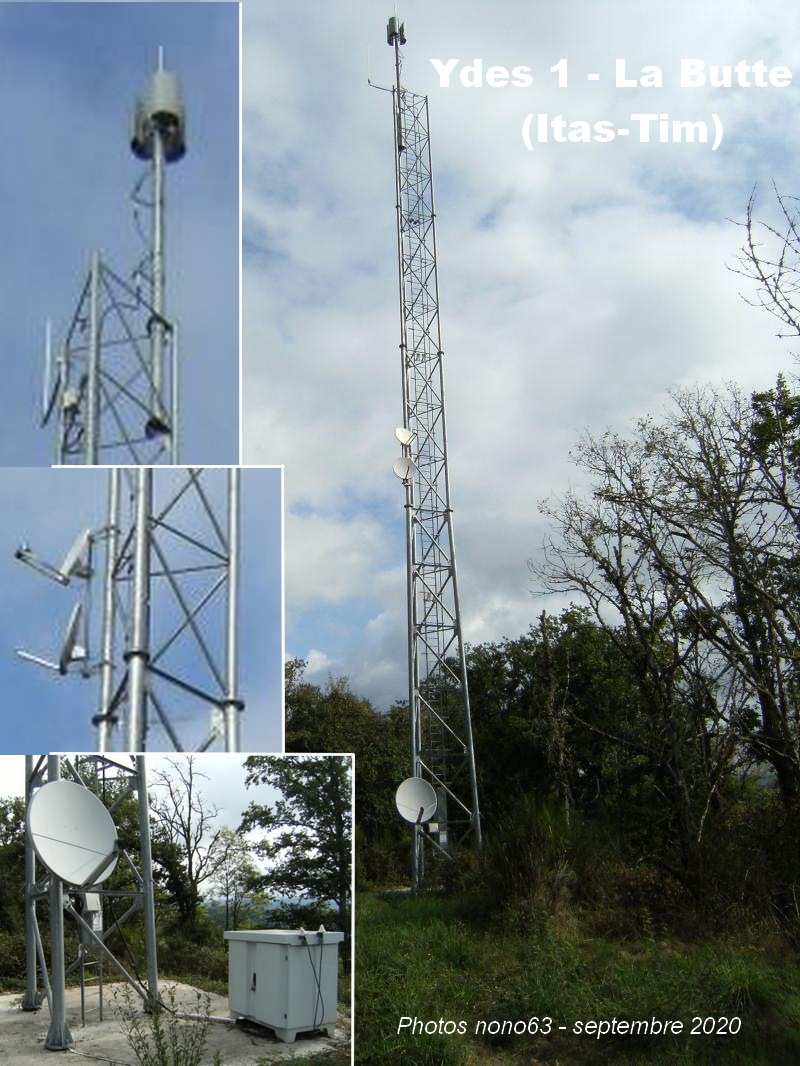

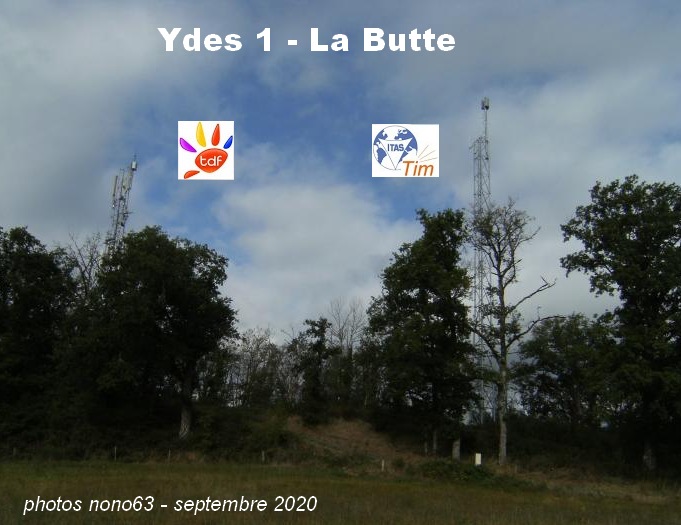

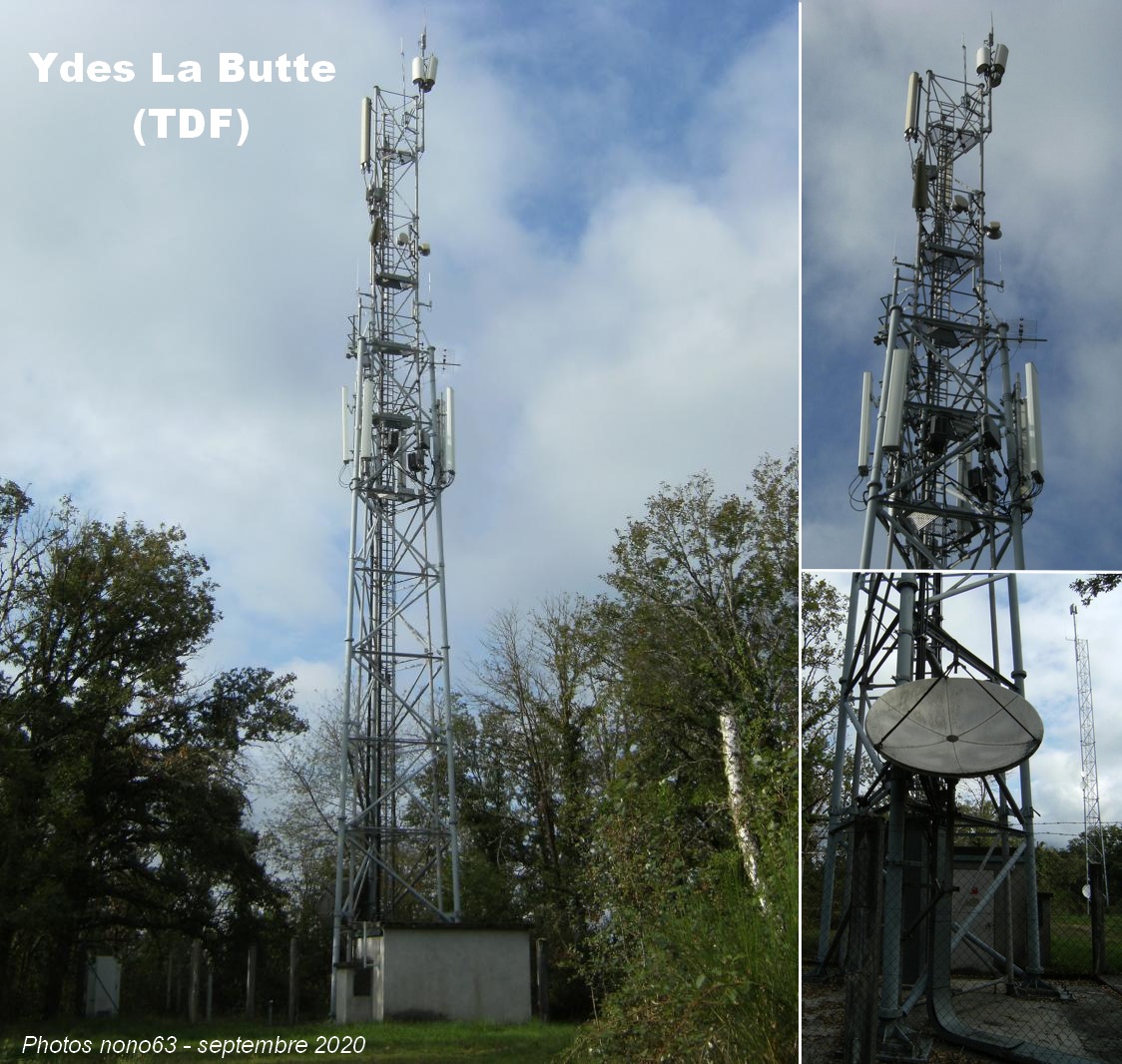

- Ydes 1 - La Butte.

:arrow: Émetteur mis en place par les collectivités territoriales :
- Saint-Just - Le Plo.


:arrow: L'émetteur de AURILLAC - LABASTIDE DU HAUT MONT qui couvre la partie sud du département du Cantal est situé dans le département du Lot (46), il est donc décrit dans le sujet consacré aux émetteurs du Lot.


Réaménagement de la BANDE 700 MHz dans le département du Cantal :

Le transfert de la bande 700 MHz au profit de la téléphonie mobile implique des réaménagements de canaux sur certains émetteurs. Le transfert est échelonné sur plusieurs phases jusqu'en juin 2019.

Dans le département du Cantal il a déjà eu lieu en 2 phases :
- le 6 novembre 2018 (phase 8 ) sur les émetteurs de : Saint-Flour 1 et 2, Allanche, Brezons, Chaudes-Aigues, Dienne, Murat, Neussargues-Moissac 1 et 2, Neuvéglise, Saint-Rémy-de-Chaudes-Aigues, Saint-Urcize et Saint-Just.
- le 4 décembre 2018 (phase 9) sur les émetteurs de b]Antignac[/b], Champs-sur-Tarentaine, Collandres, Condat, Ferrières-Saint-Mary,Le Claux, Massiac, Madic, Menet, Riom-ès-Montagnes 1 et 2, Saint-Jacques-des-Blats, Ségur-les-Villas et Ydes
Des réaménagements ont eu lieu sur la plupart des ces émetteurs, leurs descriptions ont été mises à jour en tenant compte des modifications opérées lors de ces réaménagements.

Une troisième phase est programmée le 29 janvier 2019 (phase 10) pour les 25 émetteurs restant. Des réaménagements de canaux sont prévus sur les multiplex R1 et R4 de l'ensemble de ces 25 émetteurs, ils sont détaillés ci-dessous dans la description des émetteurs concernés.

Plus d'information sur le forum, dans le sujet : Changement de norme TNT et transfert de la bande des 700 mhz

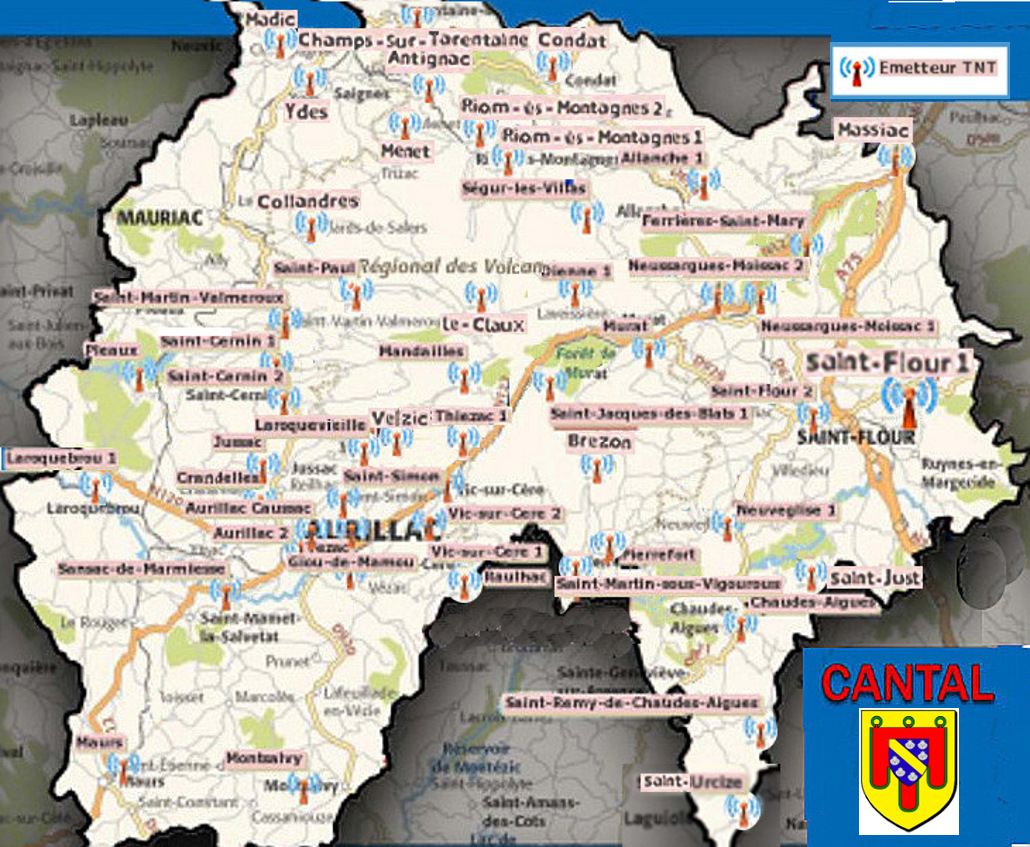

Emplacement des émetteurs du département du Cantal :

Cliquez sur la carte pour l'agrandir



Liste des anciens topics :
:arrow: Emetteur d'Aurillac Agglomération


Couverture des émetteurs TNT :
Pour identifier de quel émetteur vous dépendez, recherchez votre commune par l'intermédiaire des outils disponibles sur les sites de TNTtest, du CSA ou de TDF :
:arrow: Test de couverture TNTtest
:arrow: Zones de couverture du CSA
:arrow: Test de couverture TDF


COMPOSITION DES MULTIPLEX NATIONAUX


:arrow: La composition du multiplex local (R1) est donnée ci-dessous, avec la description de chaque émetteur.

-------------------------------------------------------------------------------------

SAINT-FLOUR 1 - VABRES - MONTAFFÉ

Émetteur principal.

Il y a 3 pylônes pour la TNT sur le site de Montaffé, sur la commune de Vabres :

:arrow: Localisation du pylône TDF qui diffuse les multiplex R1, R2, R3 et R4 :

D'autres photos sont disponibles ici

:arrow: Localisation du pylône ONECAST qui diffuse le multiplex R6.
:arrow: Localisation du pylône ITAS TIM qui diffuse le multiplex R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 26H 1,8kW (TDF). (sur canal 51 avant le 06/11/2018)
R2: 31H 1,8kW (TDF). (sur canal 21 avant le 06/11/2018)
R3: 32H 1,8kW (TDF). (sur canal 50 avant le 06/11/2018)
R1: 33H 1,8kW (TDF).
R7: 35H 1,8kW (ITAS TIM).
R6: 46H 1,8kW (ONECAST).

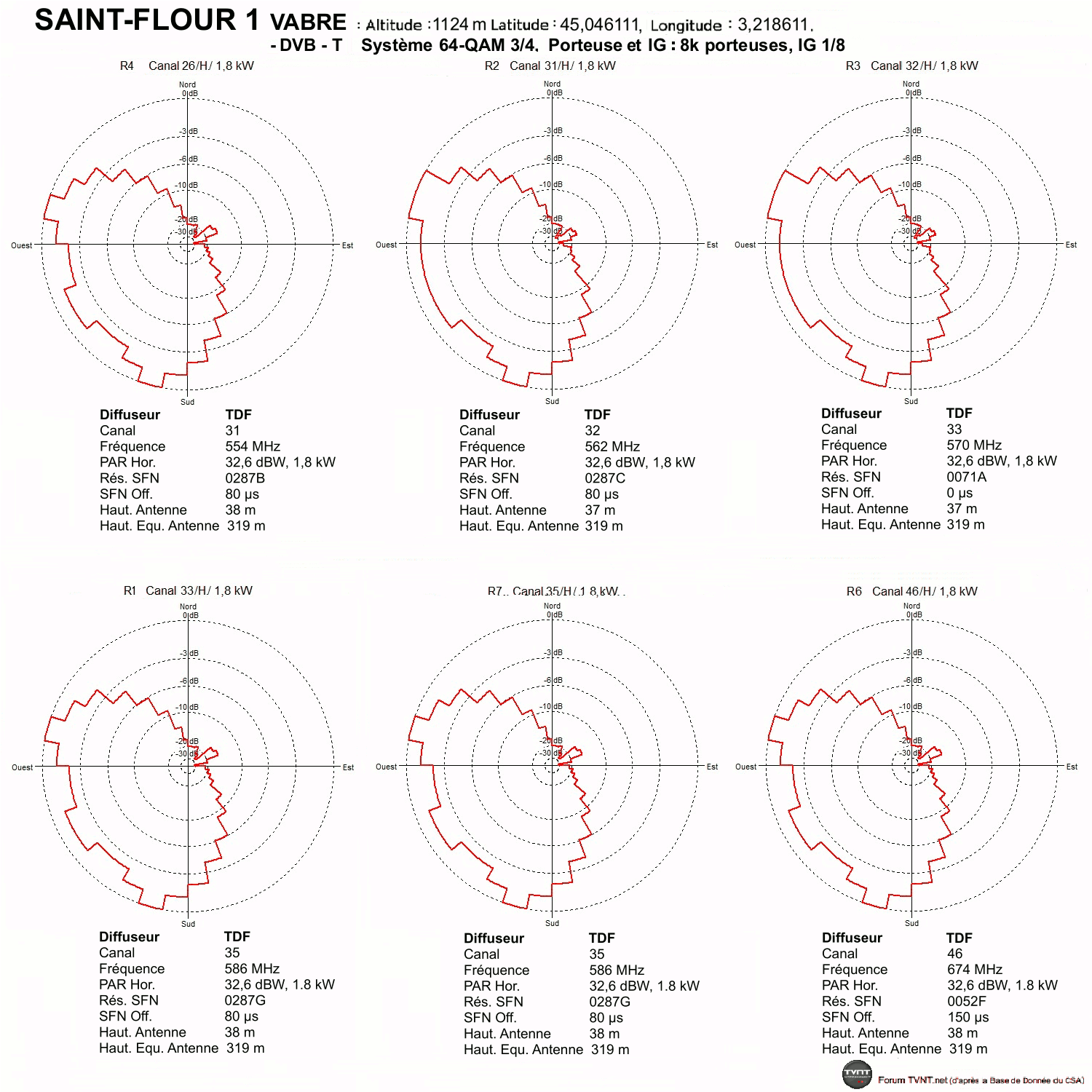

:arrow: Détails des caractéristiques techniques de l'émetteur :

Cliquez sur l'image pour l'agrandir
SAINT FLOUR VABRE.gif


-------------------------------------------------------------------------------------

ALLANCHE 1 - CHAVANON

:arrow: Localisation du pylône TDF de Chavanon à Gouret, commune d'Allanche.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 26H 2W (TOWERCAST). (sur canal 51 avant le 06/11/2018)
R2: 31H 680mW (TDF). (sur canal 21 avant le 06/11/2018)
R1: 33H 2,1W (TOWERCAST).
R7: 35H 790mW (TDF).
R6: 46H 2W (TOWERCAST).

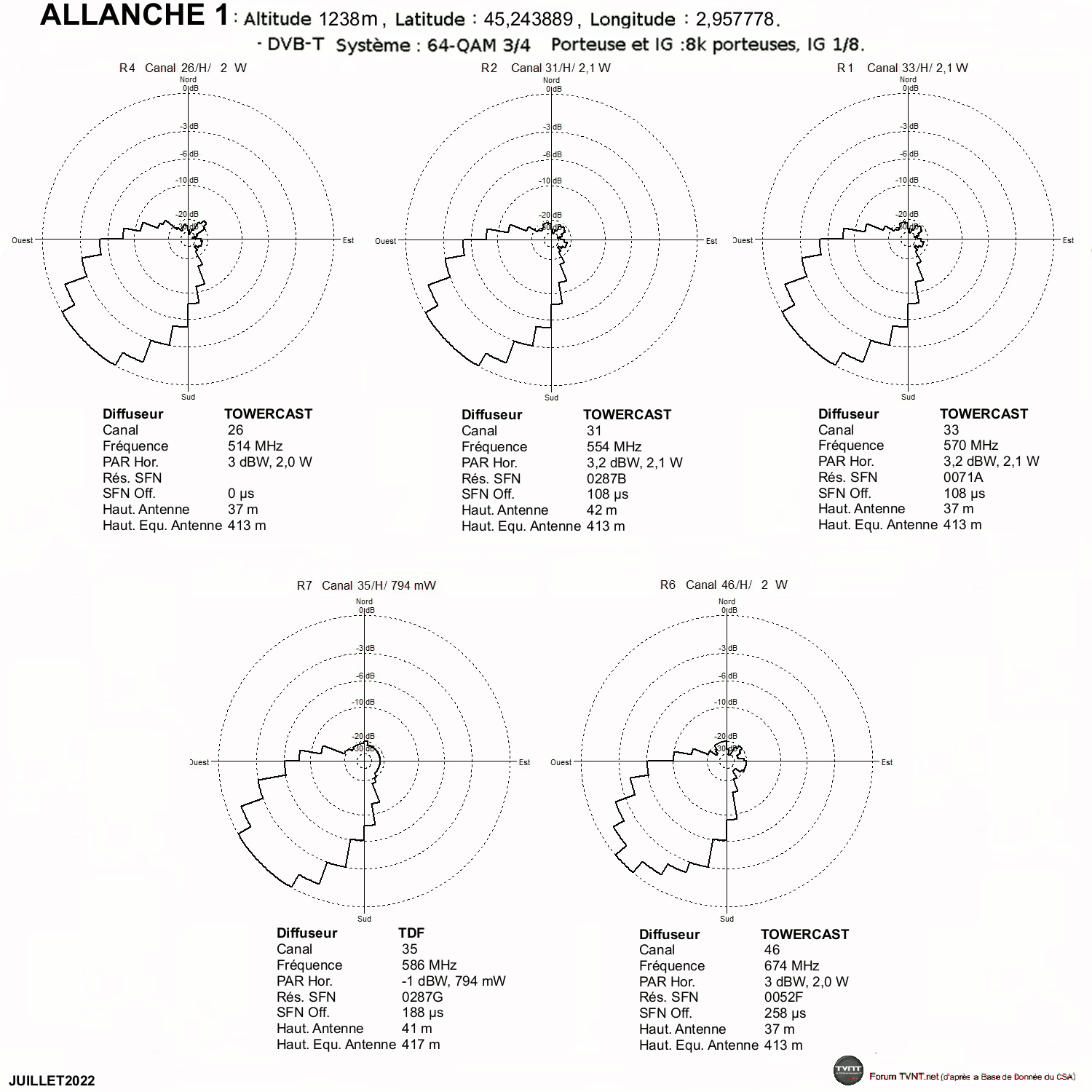

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
ALLANCHE 1.gif

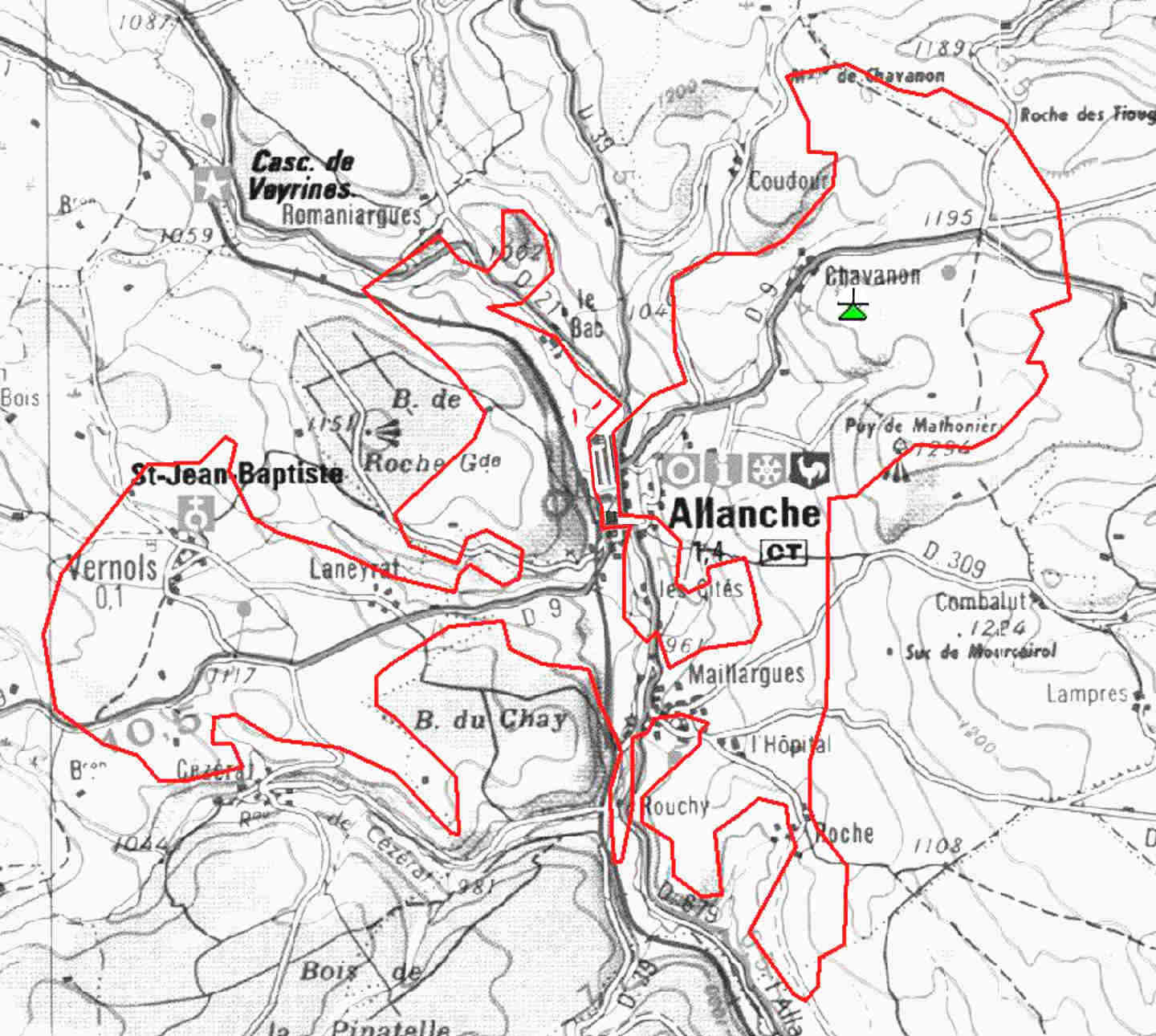

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Allanches 1.JPG


-------------------------------------------------------------------------------------

ANTIGNAC - PUY DE VIGNONET

Il y a 2 pylônes pour la TNT sur le site de Vignon, commune d'Antignac :
:arrow: Localisation du pylône TDF du Peuch, qui diffuse le multiplex R1 et R2.
:arrow: Localisation du pylône ITAS TIM, qui diffuse les multiplex R3, R4 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 21H 790mW (ITAS TIM). (sur canal 55 avant le 04/12/2018)
R2: 27H 525mW (TDF).
R6: 36H 790mW (ITAS TIM).
R1: 37H 790mW (TDF). (sur canal 54 avant le 04/12/2018)
R7: 40H 790mW (ITAS TIM).

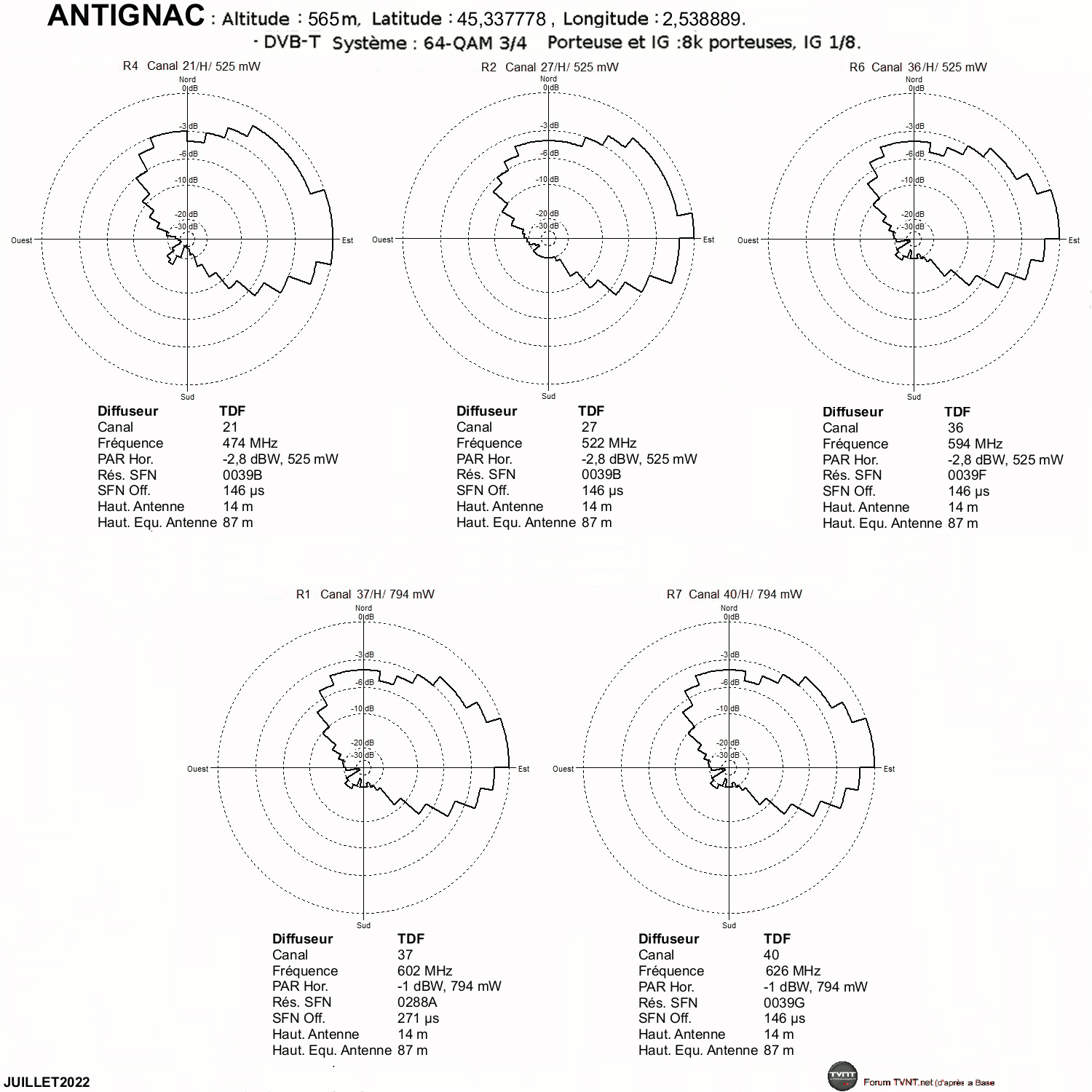

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

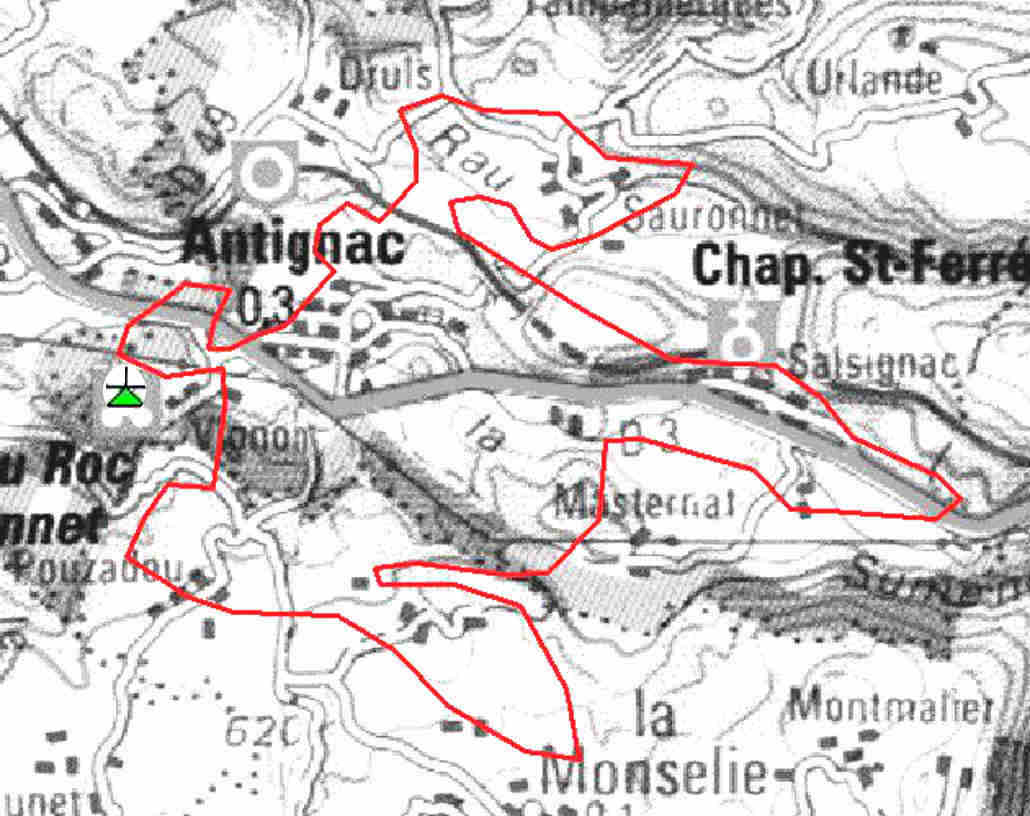

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


------------------------------------------------------------------------------------

AURILLAC - CAUSSAC

:arrow: Localisation du pylône TDF des Carrièresà Caussac, commune d'Aurillac :

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 19W (TOWERCAST).
R3: 43H 15W (TOWERCAST).
R2: 45H 15W (TOWERCAST).
R6: 48H 15W (TOWERCAST).
R4: 51H 15W (TOWERCAST).
R1: 54H 24W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42

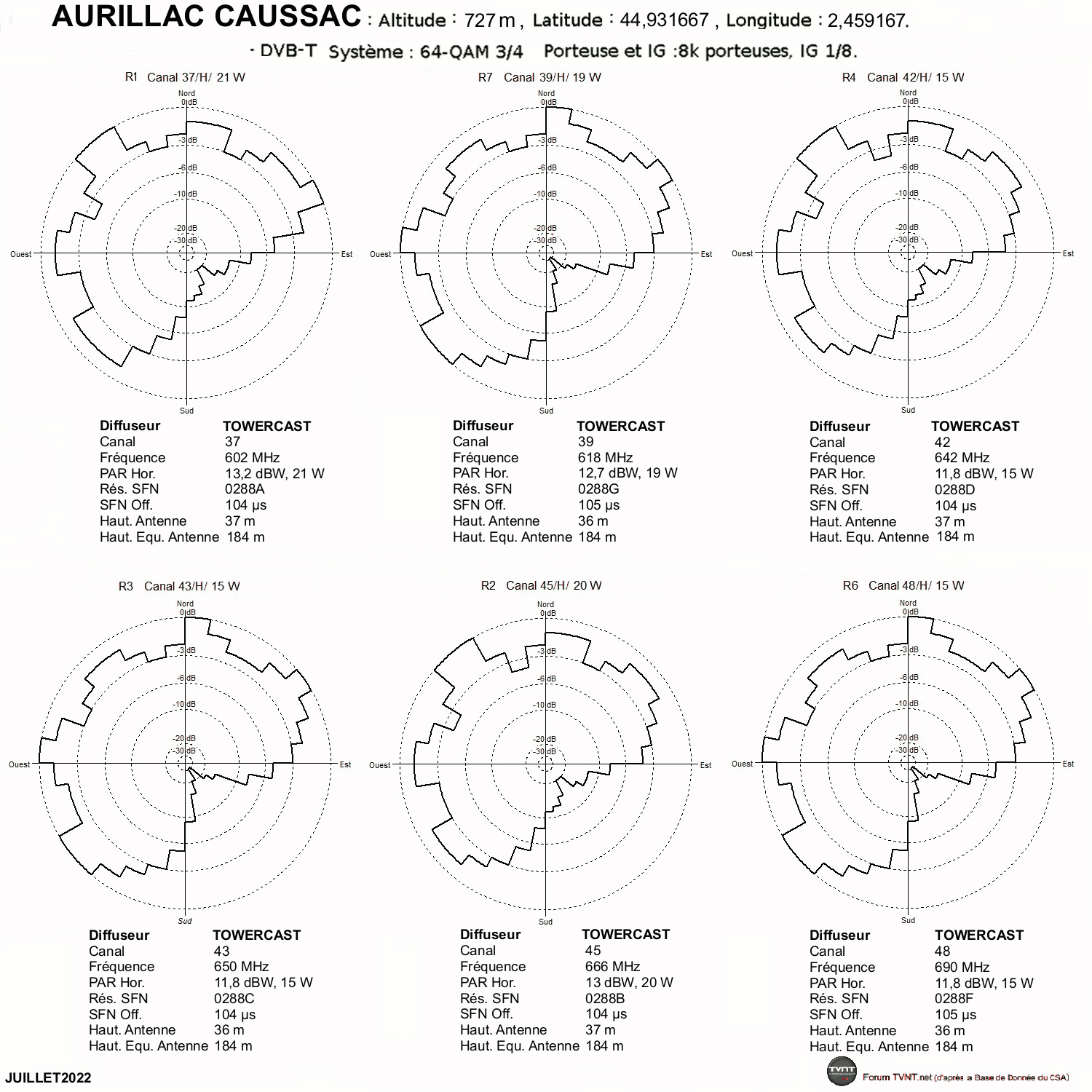

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
AURILLAC CAUSSAC.gif


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Aurillac Caussac.JPG


-------------------------------------------------------------------------------------

AURILLAC 2 - SUD EST - COISSY

Il y a 2 pylônes pour la TNT sur le site de Coissy, commune d'Aurillac :
:arrow: Localisation du pylône ITAS TIM, qui diffuse les multiplex R2, R4, R6 et R7.
:arrow: Localisation du pylône TDF, qui diffuse le multiplex R1.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39V 1W (ITAS TIM).
R2: 45V 790mW (ITAS TIM).
R6: 48V 790mW (ITAS TIM).
R4: 51V 1W (ITAS TIM).
R1: 54V 2W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42

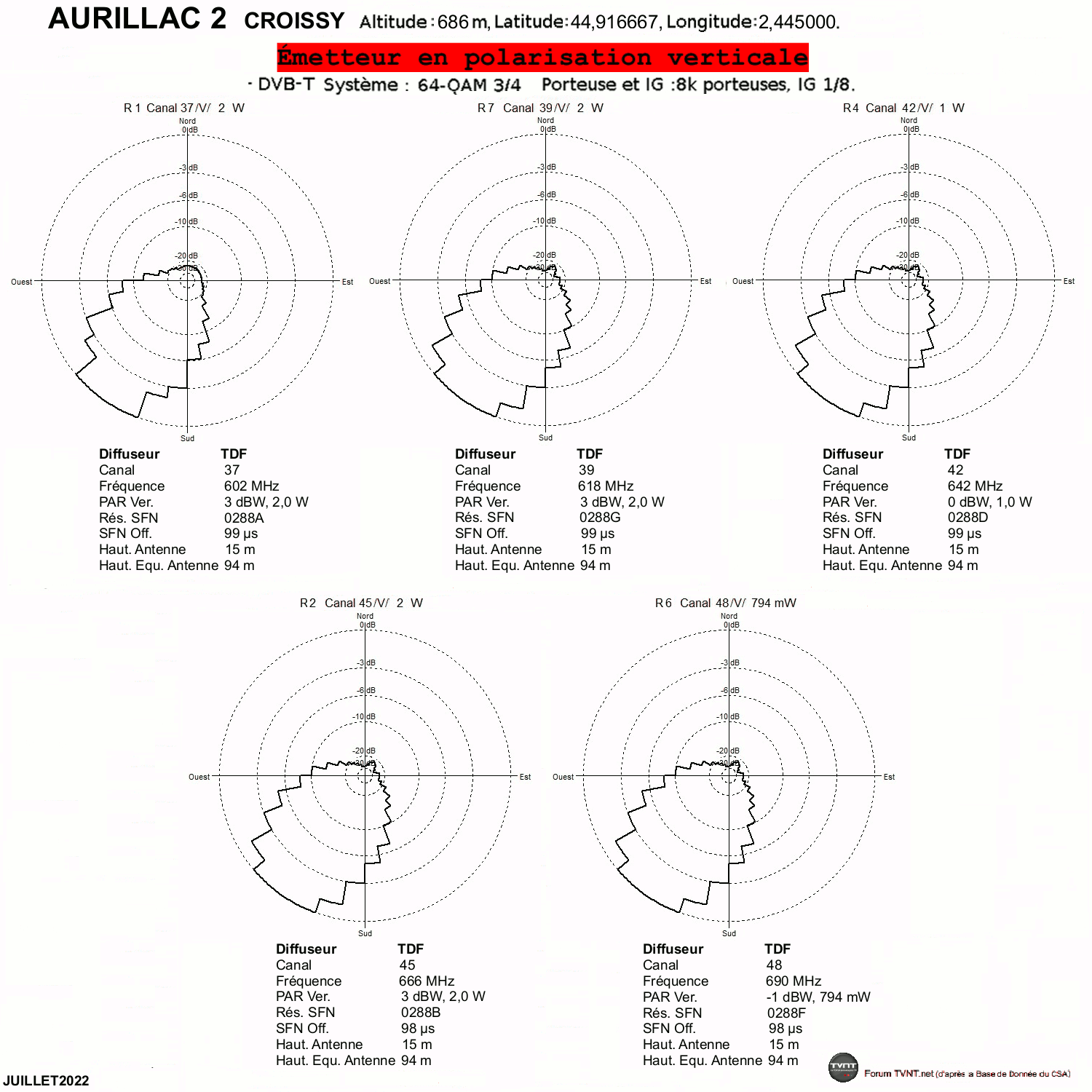

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
AURILLAC 2.gif


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Aurillac 2.JPG


-------------------------------------------------------------------------------------

BREZONS - VIDÈCHE

:arrow: Localisation du pylône TDF de Vidèche, commune de Brezons.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 26V 1,5W (TDF). (sur canal 53 avant le 06/11/2018)
R2: 31V 1,5W (TDF).
R1: 34V 1,5W (TDF).
R7: 35V 1,5W (TDF).
R6: 46V 1,5W (TDF).

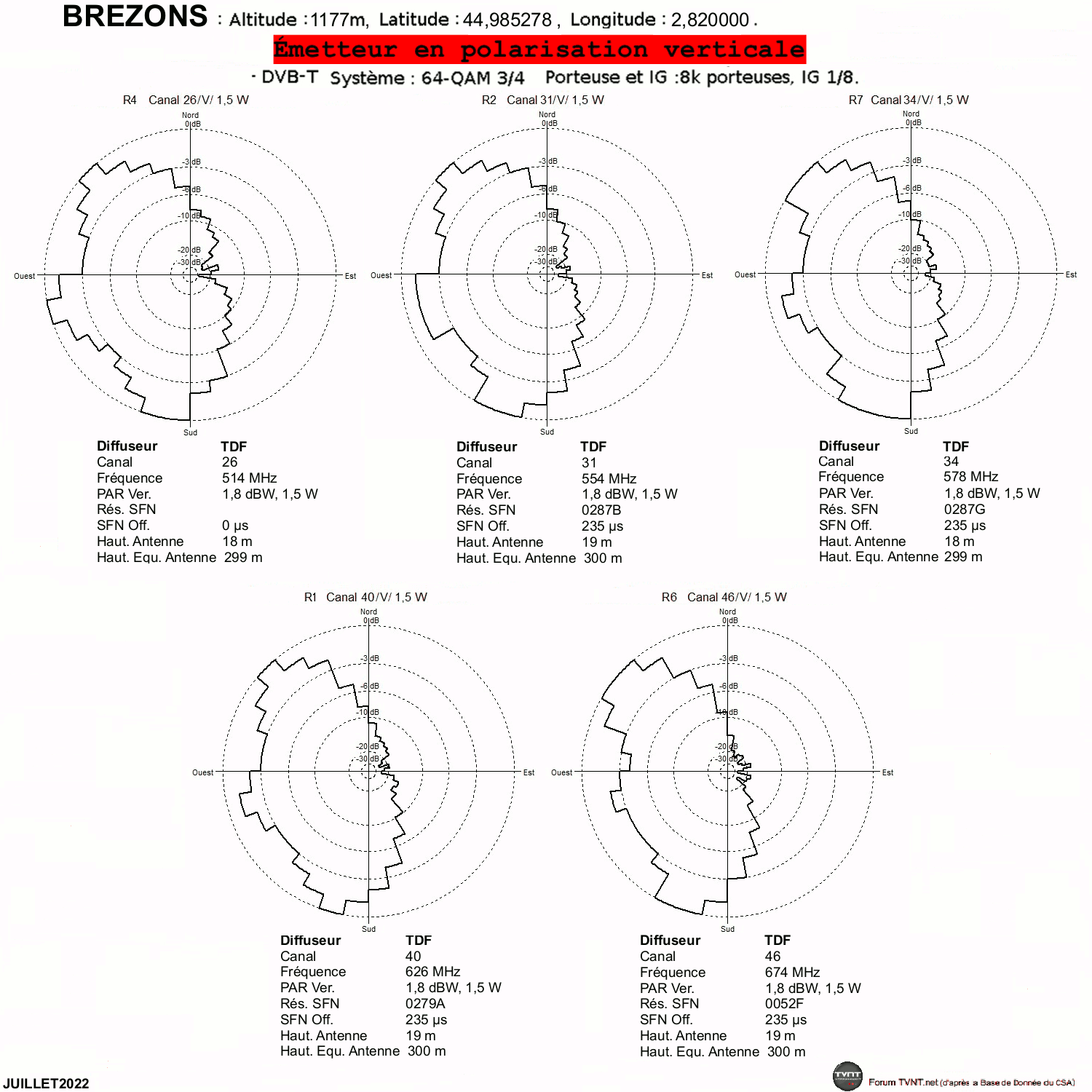

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

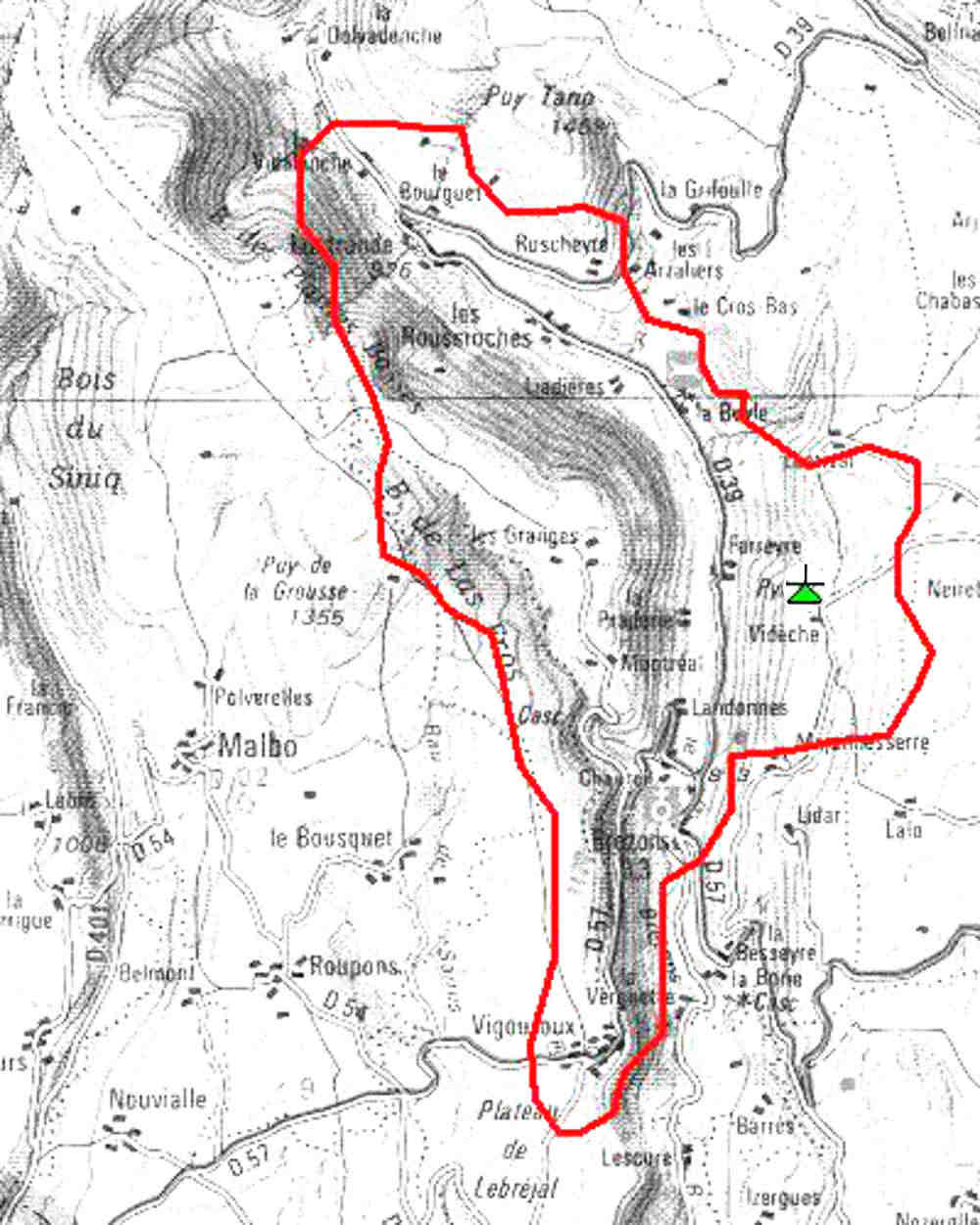

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

CHAMPS-SUR-TARENTAINE 1 - PÉROL

Il y a 2 pylônes pour la TNT sur le site de Pérol, commune de Champs-sur-Tarentaine-Marchal :
:arrow: Localisation du pylône TDF qui diffuse les multiplex R1, R2, R4 et R6.
:arrow: Localisation du pylône ITAS TIM qui diffuse le multiplex R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 21H 710mW (TDF). (sur canal 55 avant le 04/12/2018)
R2: 27H 725mW (TDF).
R6: 36H 710mW (TDF).
R1: 37H 725mW (TDF). (sur canal 54 avant le 04/12/2018)
R7: 40H 710mW (ITAS TIM).

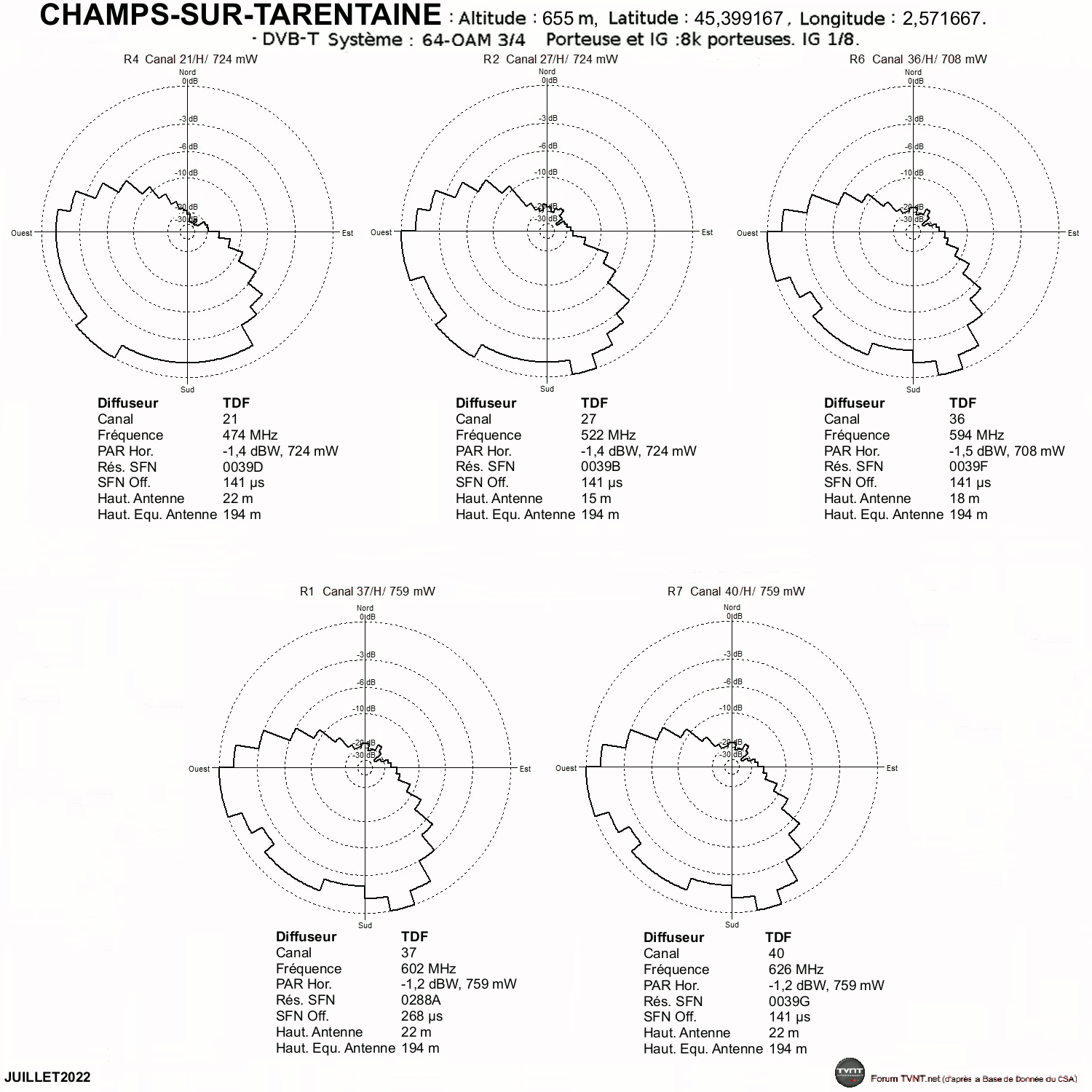

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Champs-sur-tarentaine 1.JPG


-------------------------------------------------------------------------------------

CHAUDES-AIGUES - LE COUFFOUR

:arrow: Localisation du pylône TDF du Couffour, commune de Chaudes-Aigues.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 26H 210mW (TDF). (sur canal 51 avant le 06/11/2018)
R2: 31H 210mW (TDF). (sur canal 21 avant le 06/11/2018)
R1: 33H 230mW (TDF).
R7: 35H 230mW (TDF).
R6: 46H 210mW (TDF).

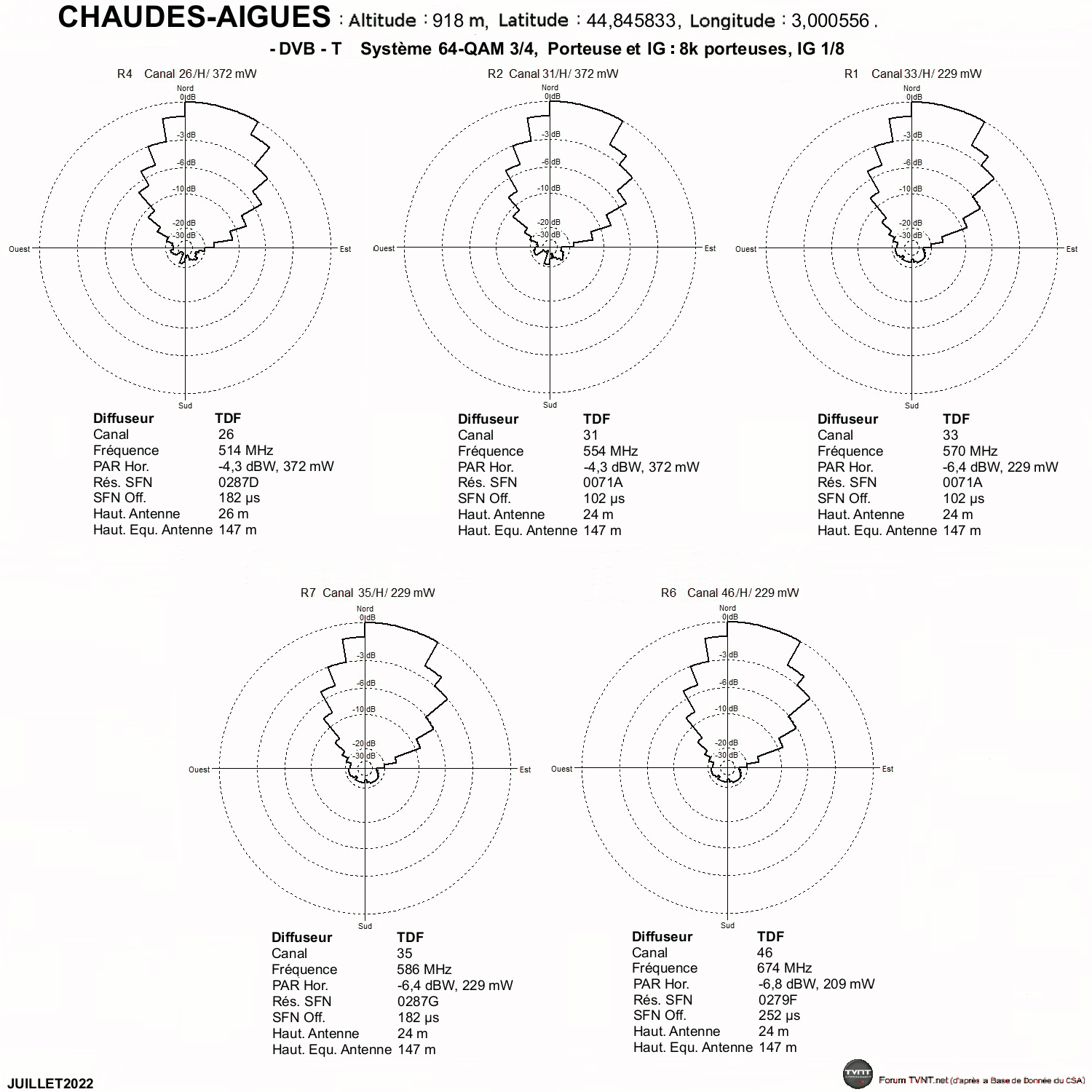

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

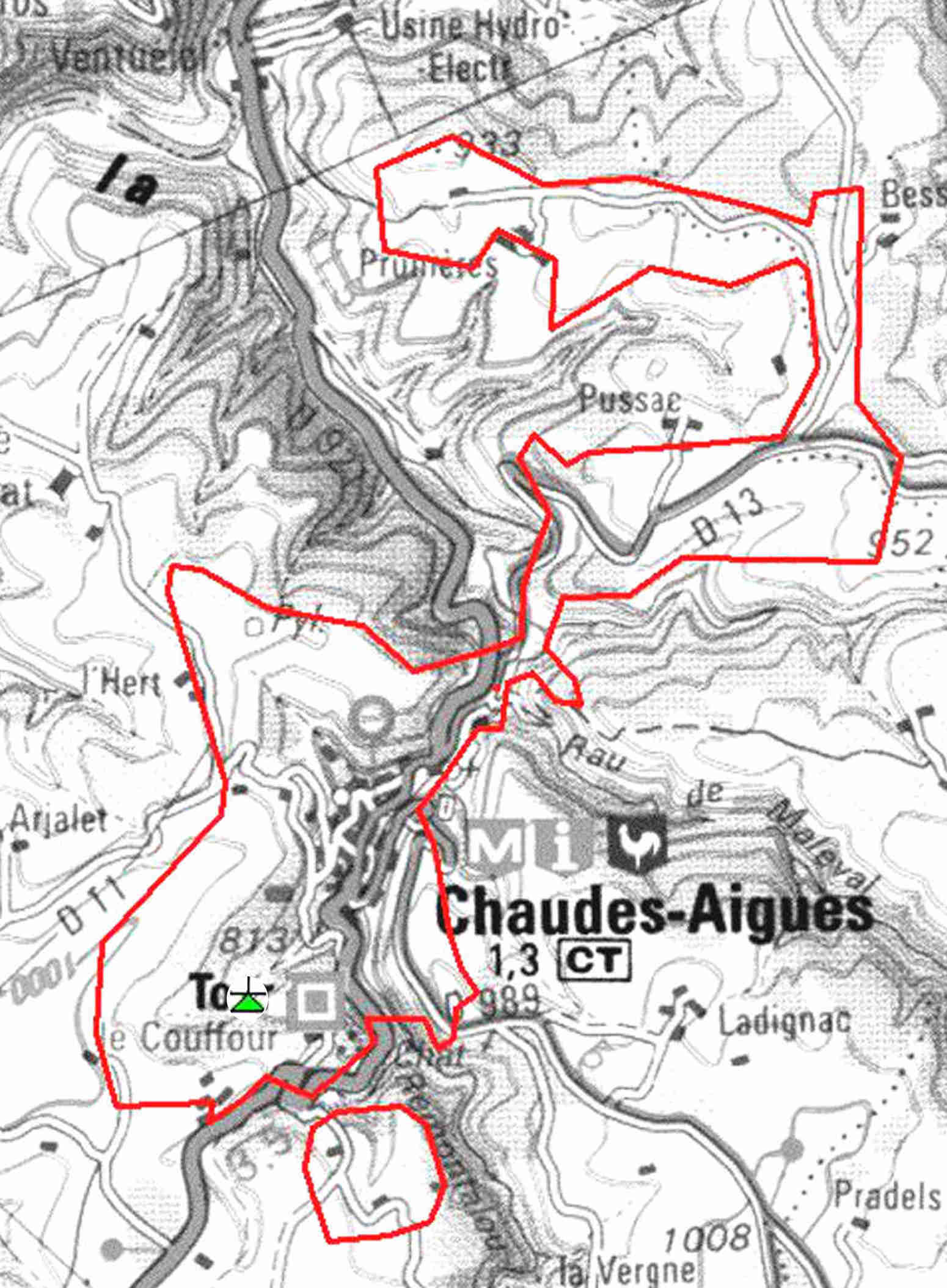

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

COLLANDRES - PUY VENDRIER

Il y a 2 pylônes pour la TNT sur le site de Puyvendrier, commune de Collandres :
:arrow: Localisation du pylône TDF, qui diffuse les multiplex R1, R4 et R6.
:arrow: Localisation du pylône ITAS TIM, qui diffuse les multiplex R2 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 21H 795mW TDF). (sur canal 55 avant le 04/12/2018)
R2: 27H 795mW (ITAS TIM).
R6: 36H 795mW (TDF).
R1: 37H 760mW (TDF). (sur canal 54 avant le 04/12/2018)
R7: 40H 795mW (ITAS TIM).

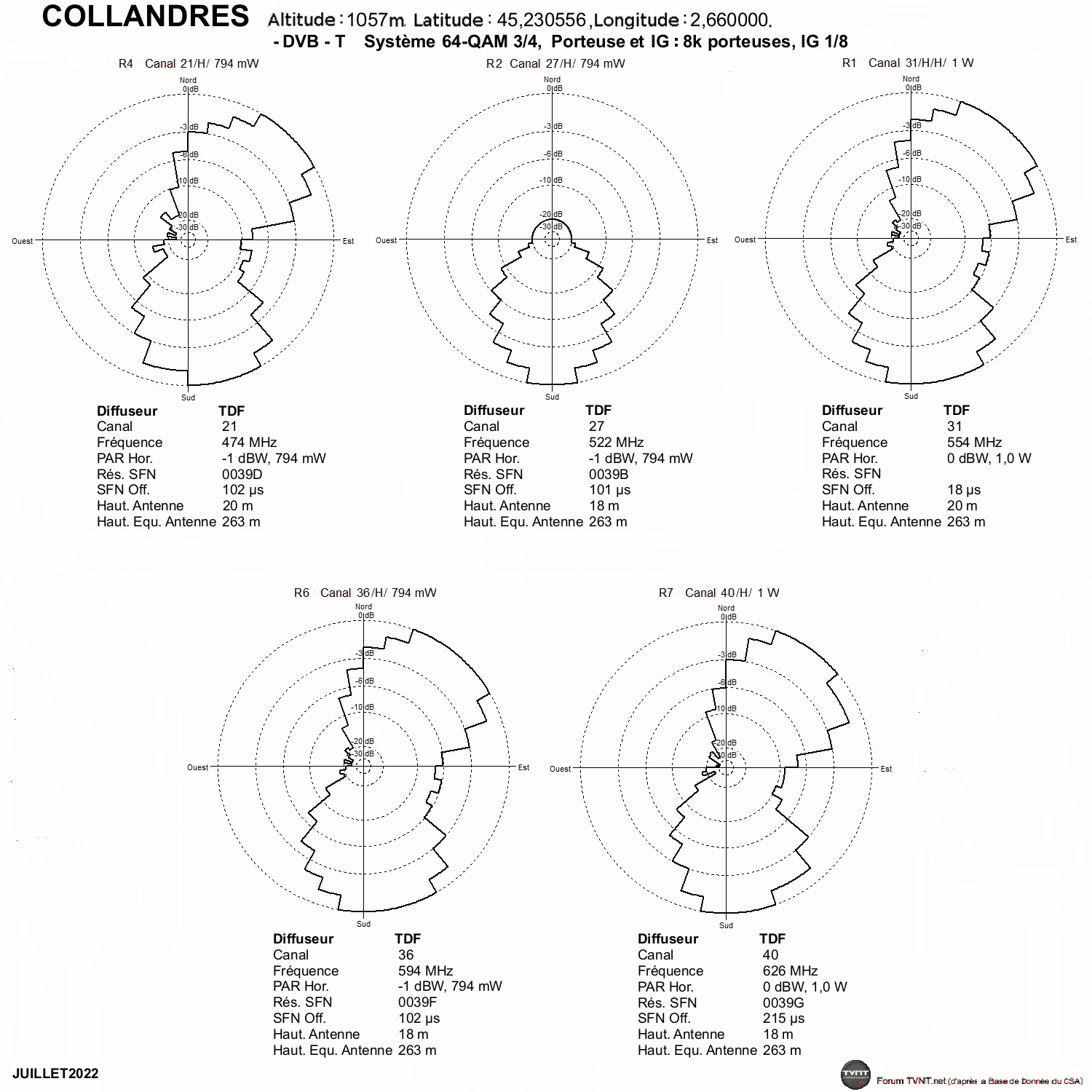

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

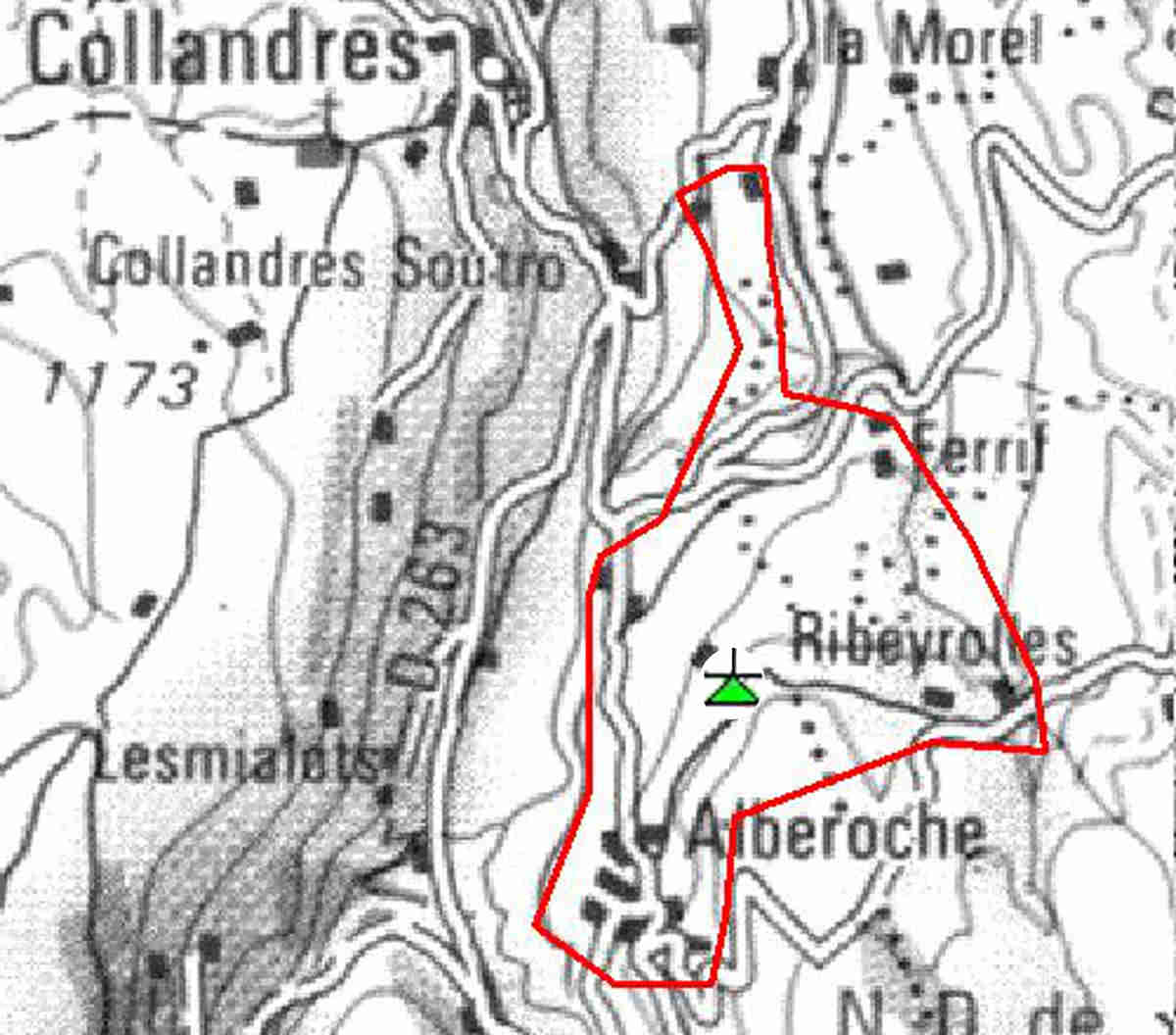

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

CONDAT - VEZOLET

:arrow: Localisation du pylône TDF de Vezolet, sur la commune de Saint-Amandin.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 21H 1,5W (TOWERCAST). (sur canal 55 avant le 04/12/2018)
R3: 24H 1,5W (TOWERCAST).
R2: 27H 1,5W (TOWERCAST).
R6: 36H 3W (TOWERCAST).
R1: 37H 1,5W (TDF). (sur canal 54 avant le 04/12/2018)
R7: 40H 3W (TOWERCAST).

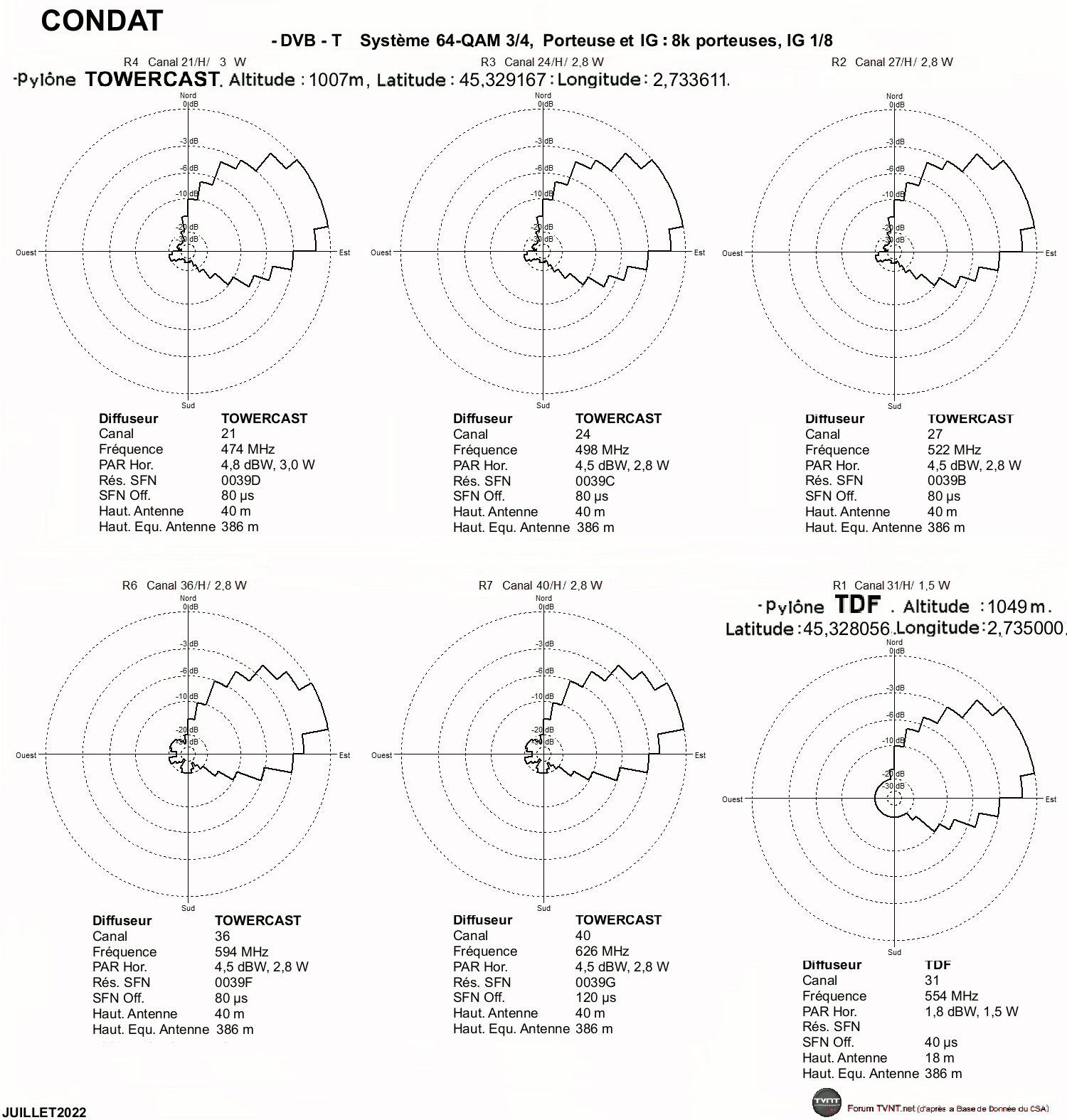

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

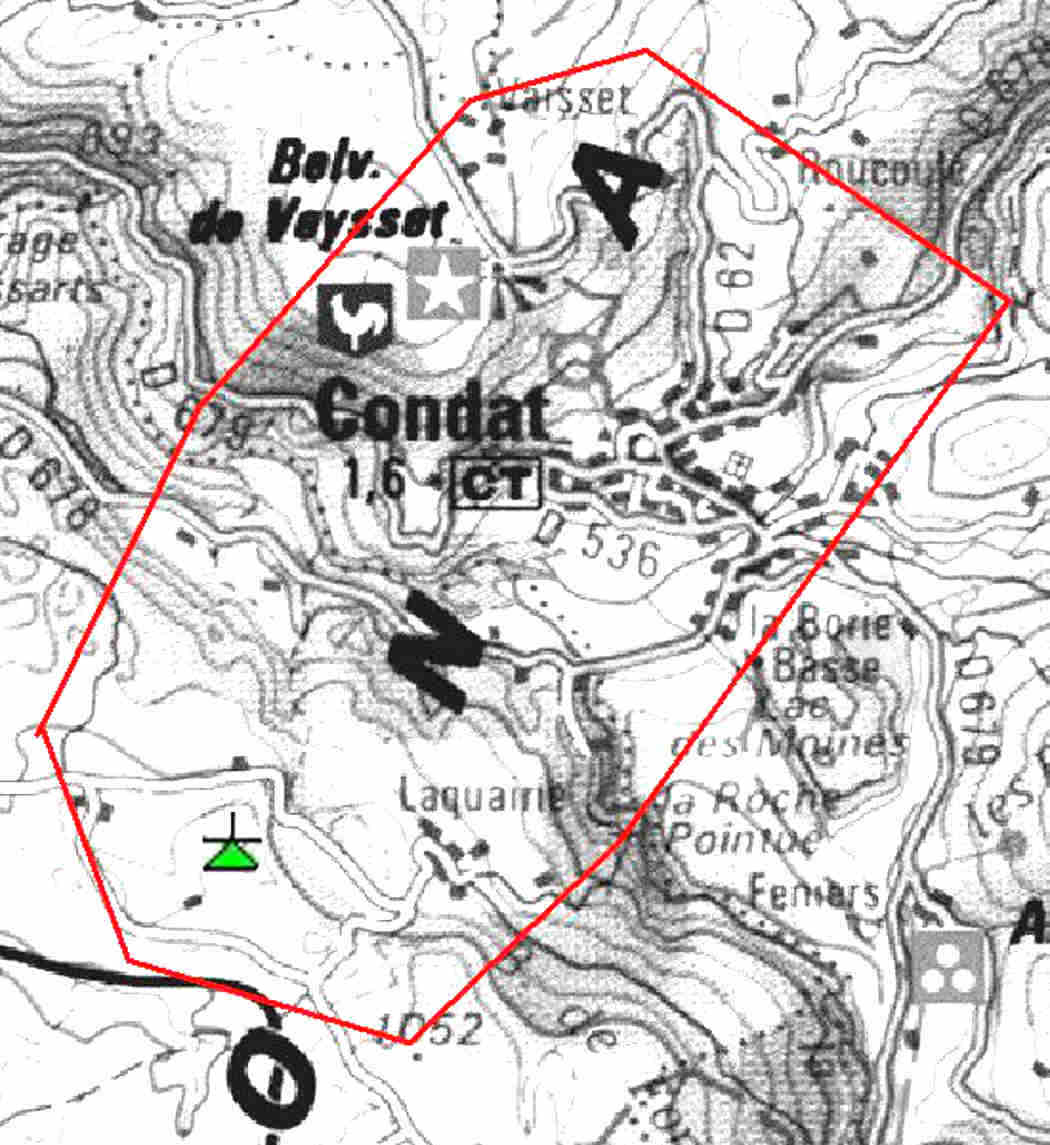

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

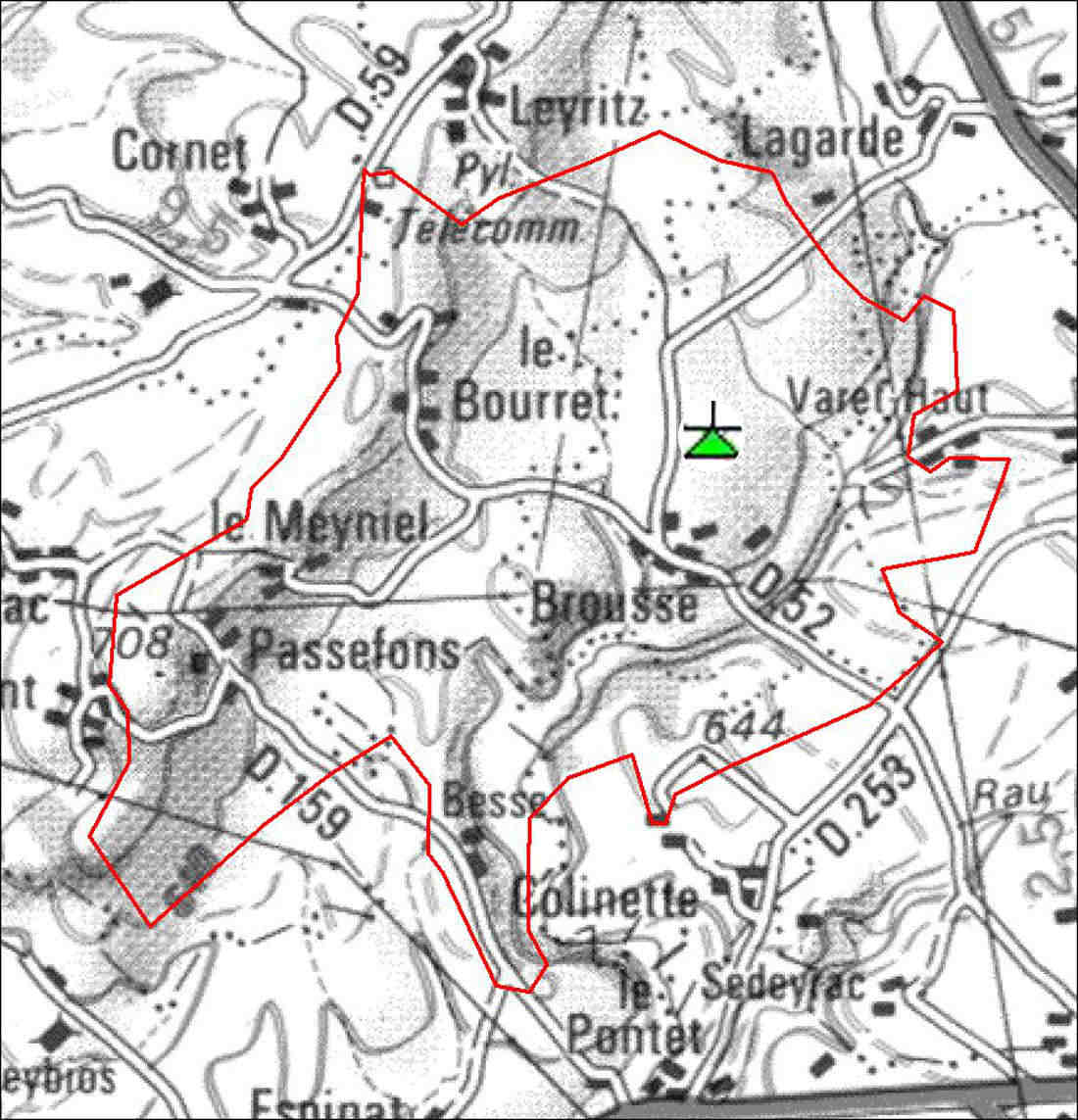

CRANDELLES - NAUCELLES - REILHAC

Il y a 2 pylônes pour la TNT sur le site de Brousse, sur la commune de Reilhac :
:arrow: Localisation du pylône TDF, qui diffuse le multiplex R1.
:arrow: Localisation du pylône ITAS TIM, qui diffuse le multiplex R2, R4, R6 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39V 600mW (ITAS TIM).
R2: 45V 600mW (ITAS TIM).
R6: 48V 600mW (ITAS TIM).
R4: 51V 600mW (ITAS TIM).
R1: 54V 600mW (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42

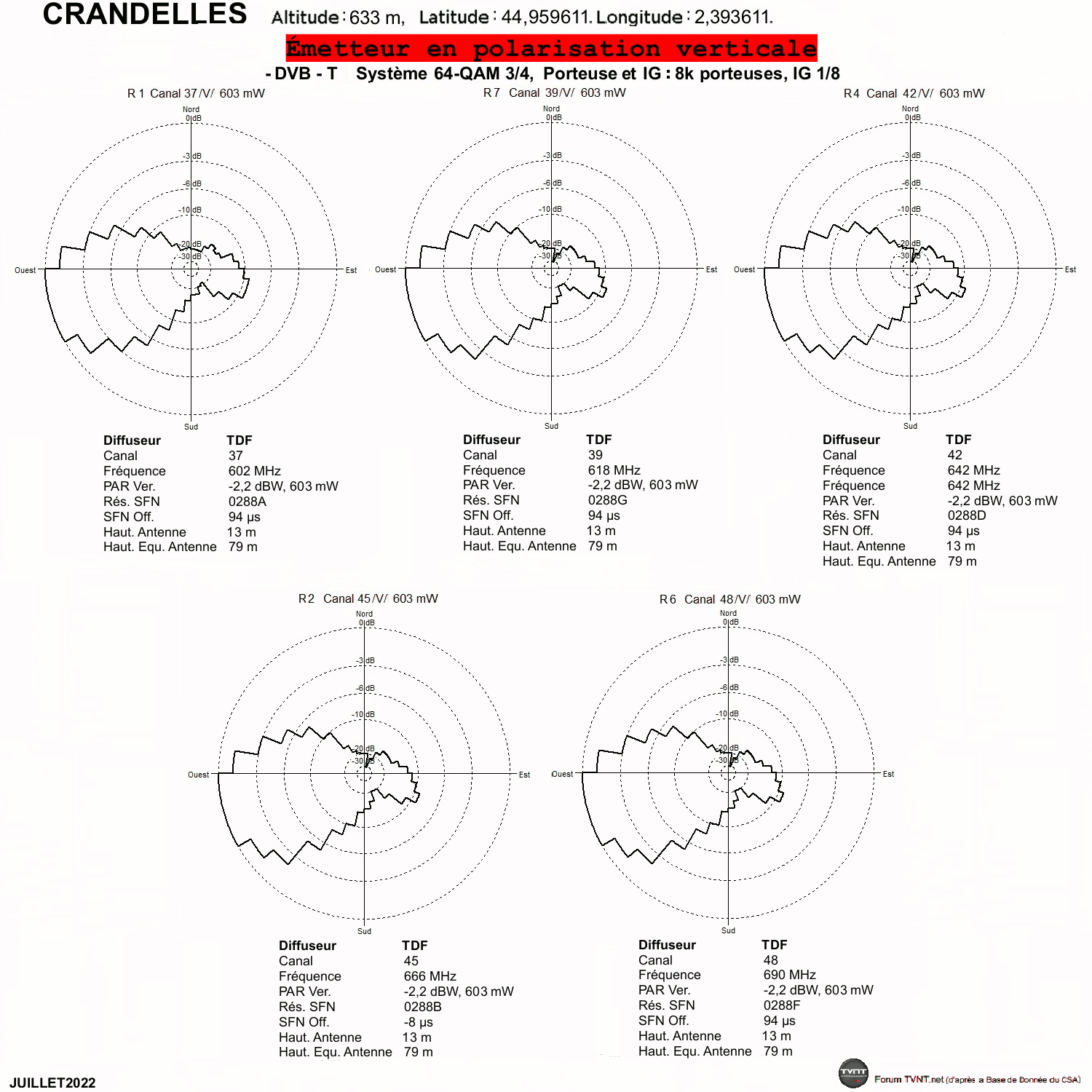

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

DIENNE 1 - LAQUEILLE

:arrow: Localisation du pylône TDF du rocher de Laqueille, commune de Dienne.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 26H 1,3W (TDF). (sur canal 51 avant le 06/11/2018)
R2: 31H 1,3W (TDF). (sur canal 21 avant le 06/11/2018)
R1: 33H 1,5W (TDF).
R7: 35H 1,5W (TDF).
R6: 46H 1,3W (TDF).

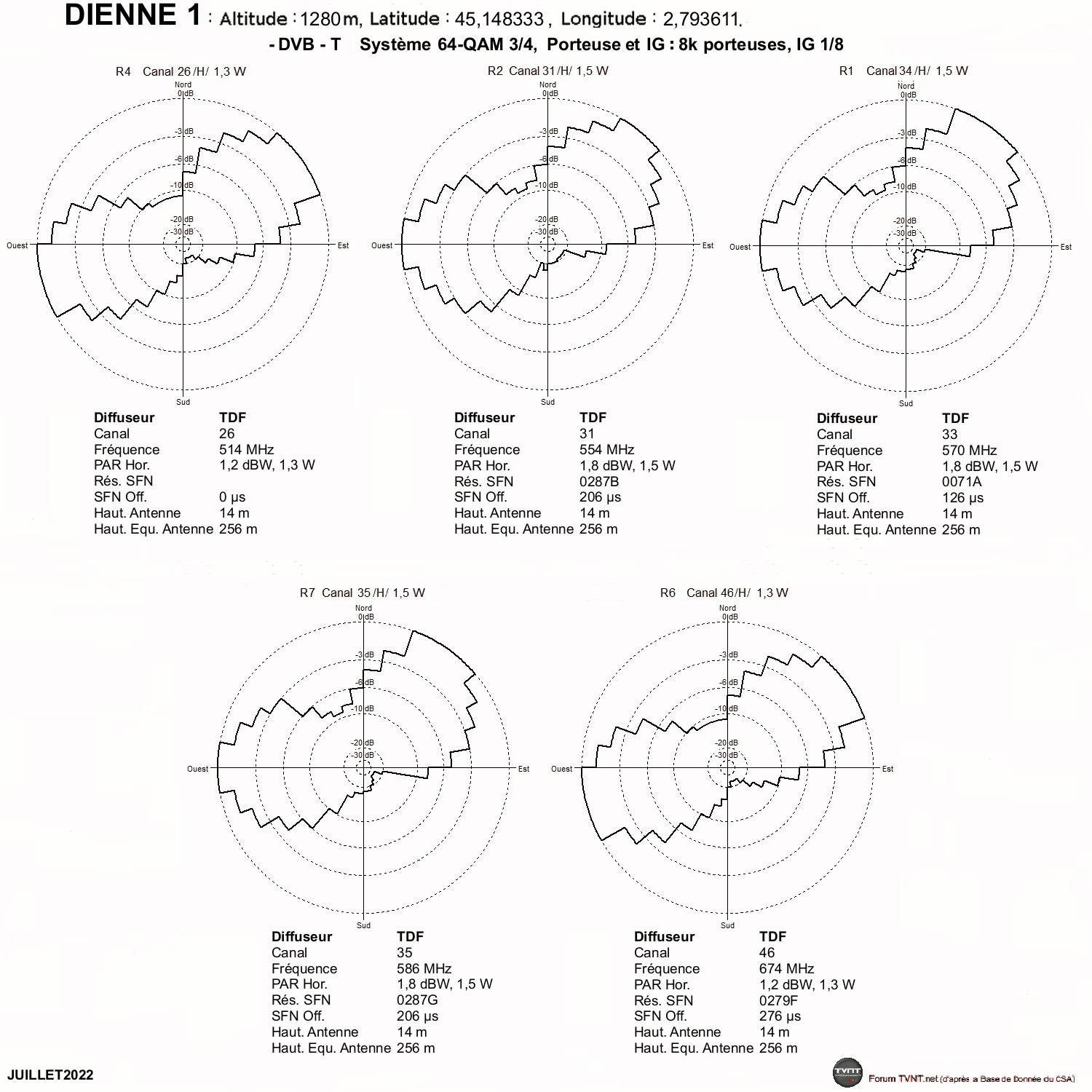

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
DIENNE 1.gif


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Dienne 1.JPG


-------------------------------------------------------------------------------------

FERRIÈRES-SAINT-MARY - LA CHAU

:arrow: Localisation du pylône TDF de La Chau, commune de Ferrières-Saint-Mary.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 25H 620mW (TDF).
R6: 28H 620mW (TDF).
R7: 29H 600mW (TDF).
R4: 30H 600mW (TDF).
R2: 47H 600mW (TDF).

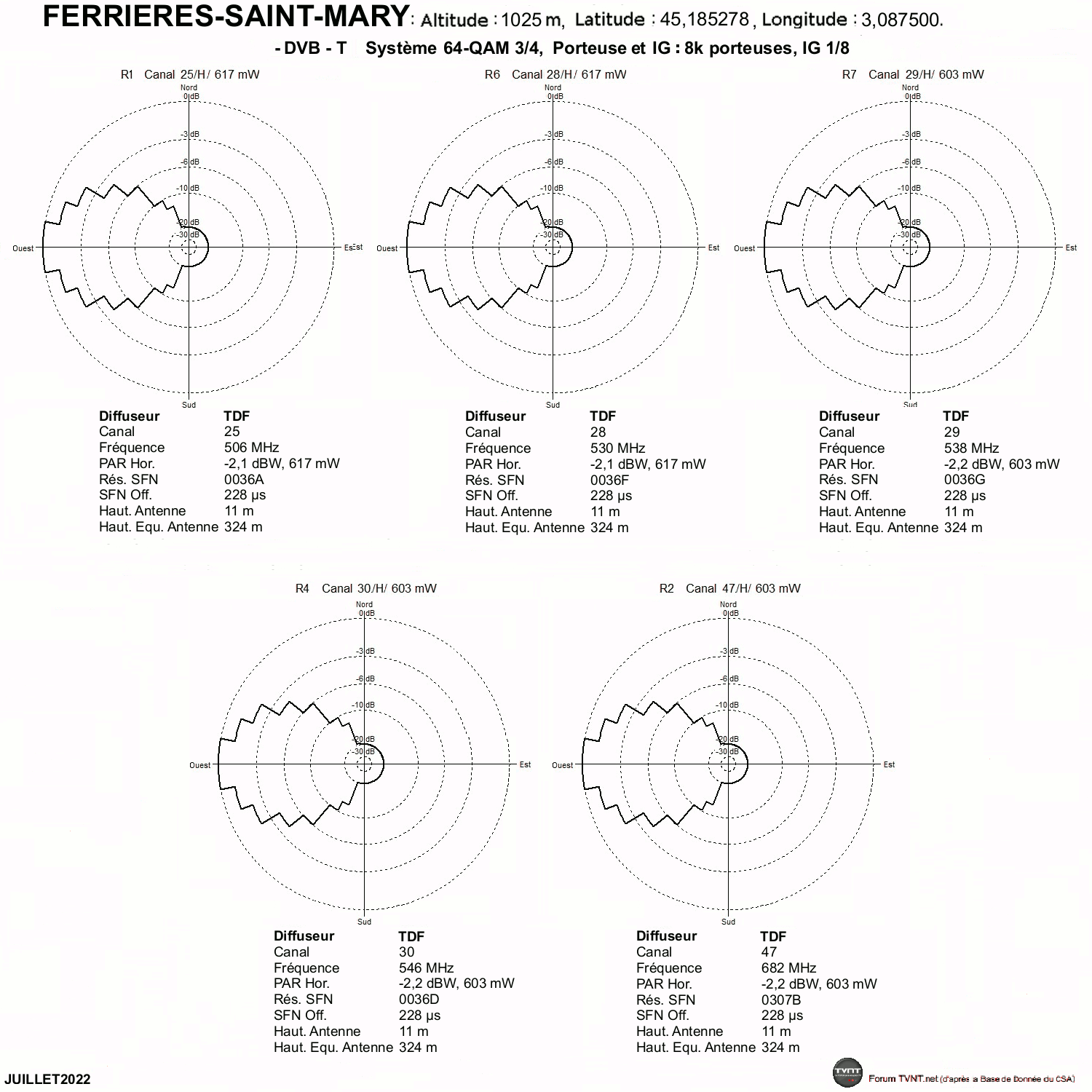

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

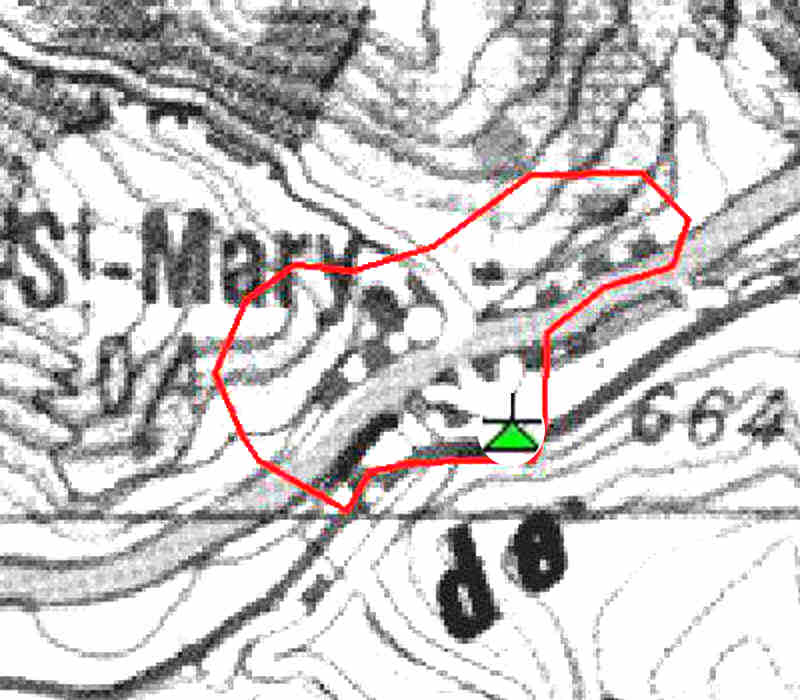

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

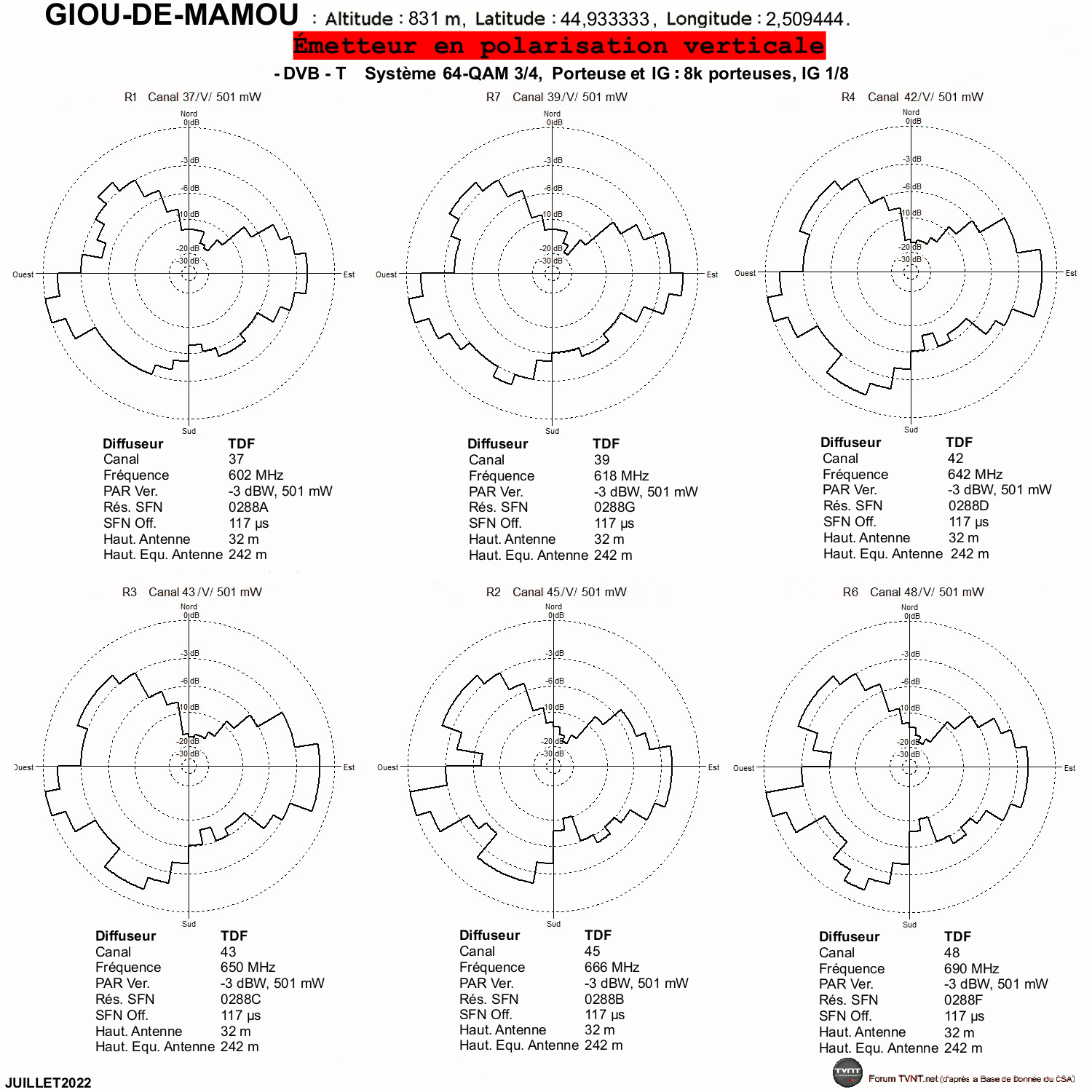

GIOU-DE-MAMOU - LAVINHE

:arrow: Localisation du pylône TDF de Lavinhe à Galistou, commune de Giou-de-Mamou.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39V 500mW (TDF).
R3: 43V 500mW (TDF).
R2: 45V 500mW (TDF).
R6: 48V 500mW (TDF).
R4: 51V 500mW (TDF).
R1: 54V 500mW (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42


:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

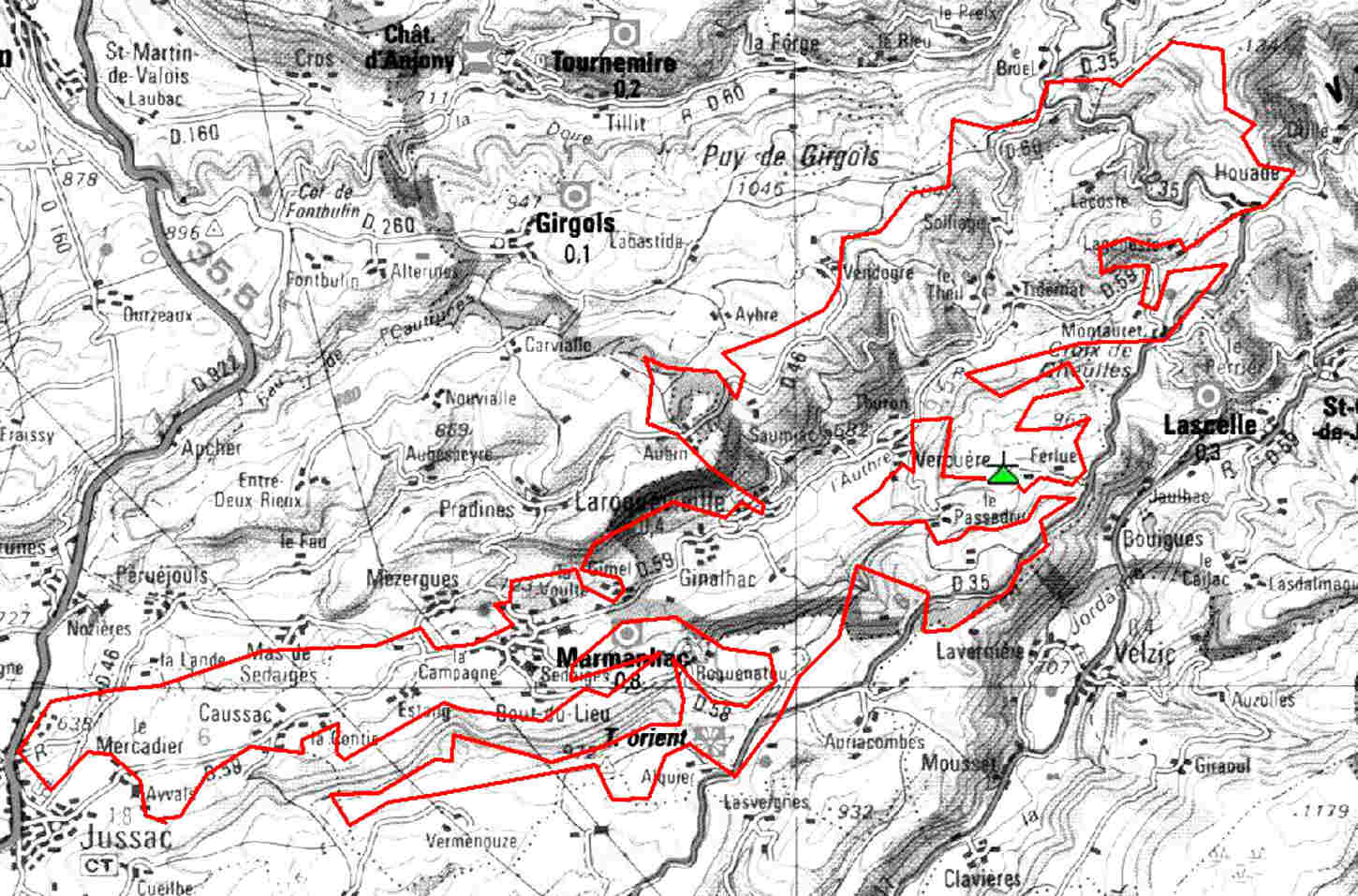

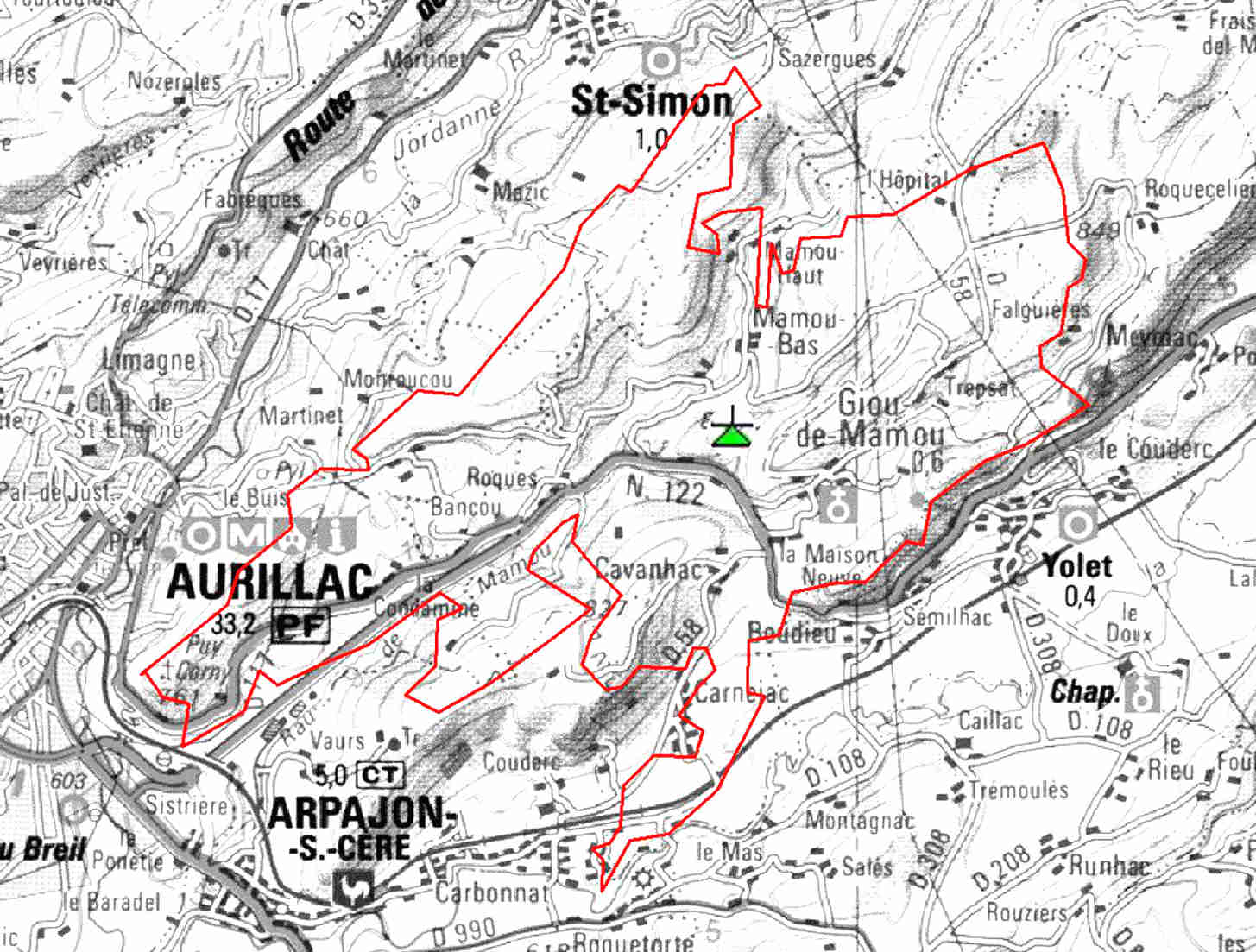

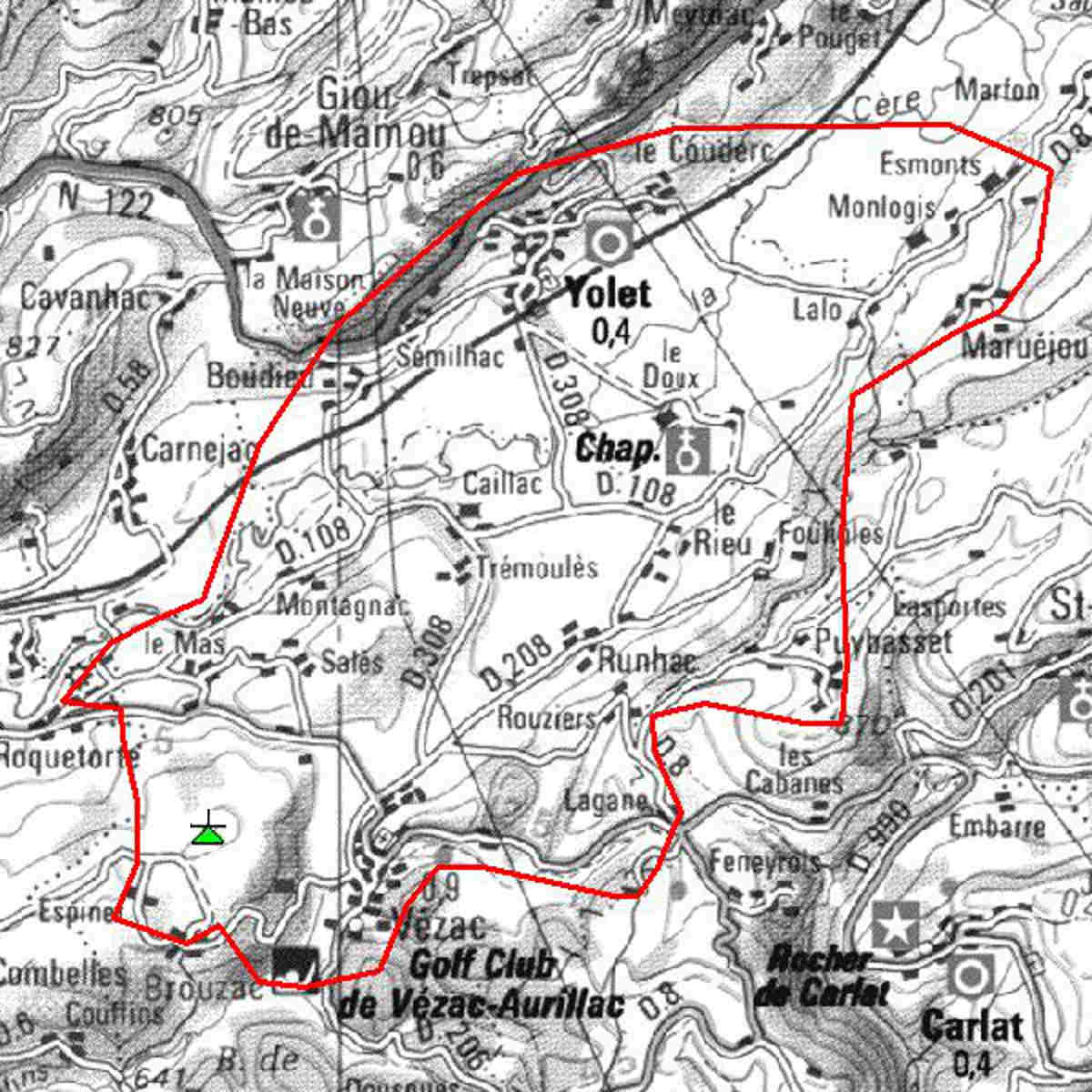

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Giou le Manou.JPG


-------------------------------------------------------------------------------------

JUSSAC - LE CRUQUI DE CABI

:arrow: Localisation du pylône TDF du Cruqui de Cabi, commune de Jussac.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 8,9W (TOWERCAST).
R3: 43H 8,9W (TDF).
R2: 45H 6,8W (TOWERCAST).
R6: 48H 7,6W (TOWERCAST).
R4: 51H 8,9W (TDF).
R1: 54H 7,6W (TOWERCAST).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42

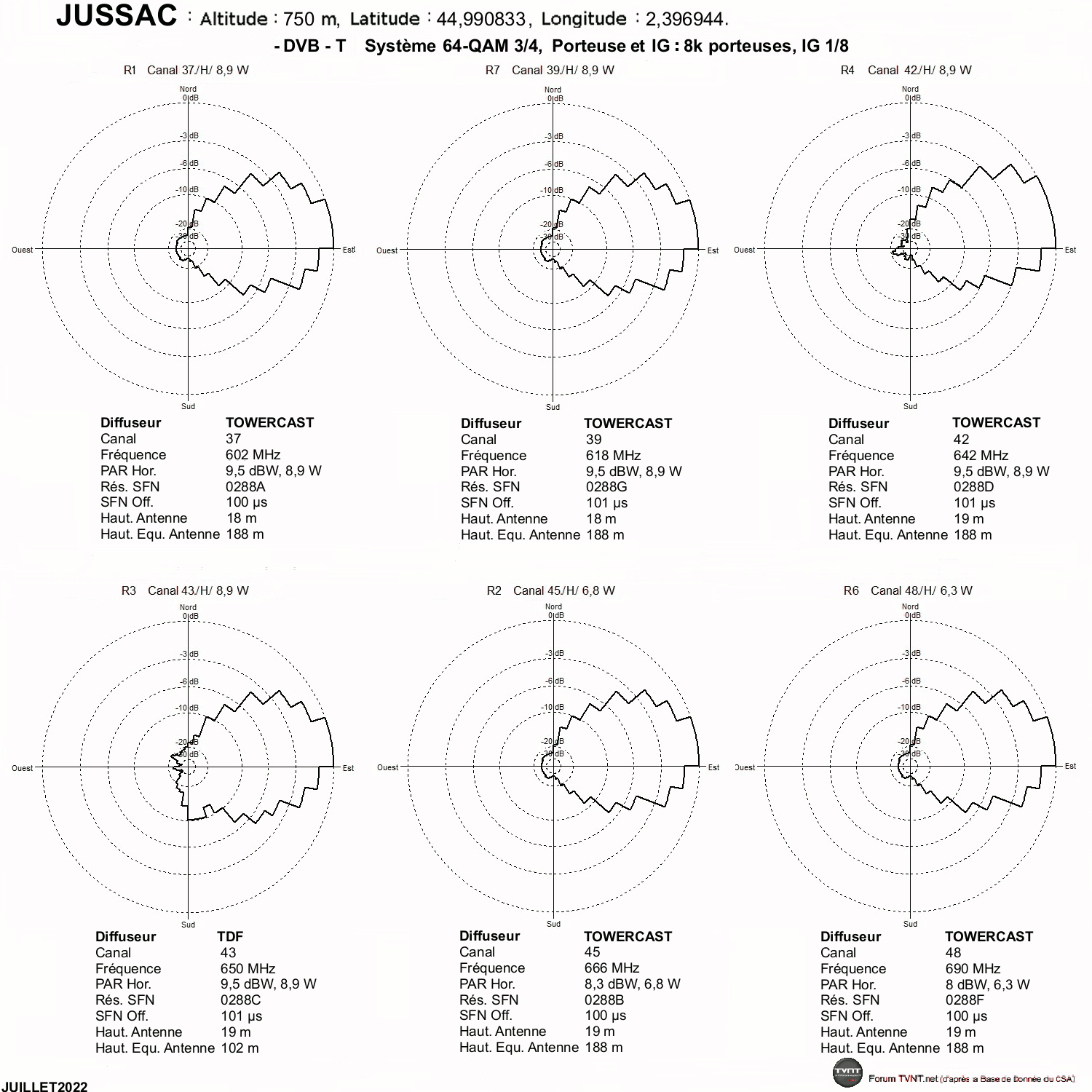

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

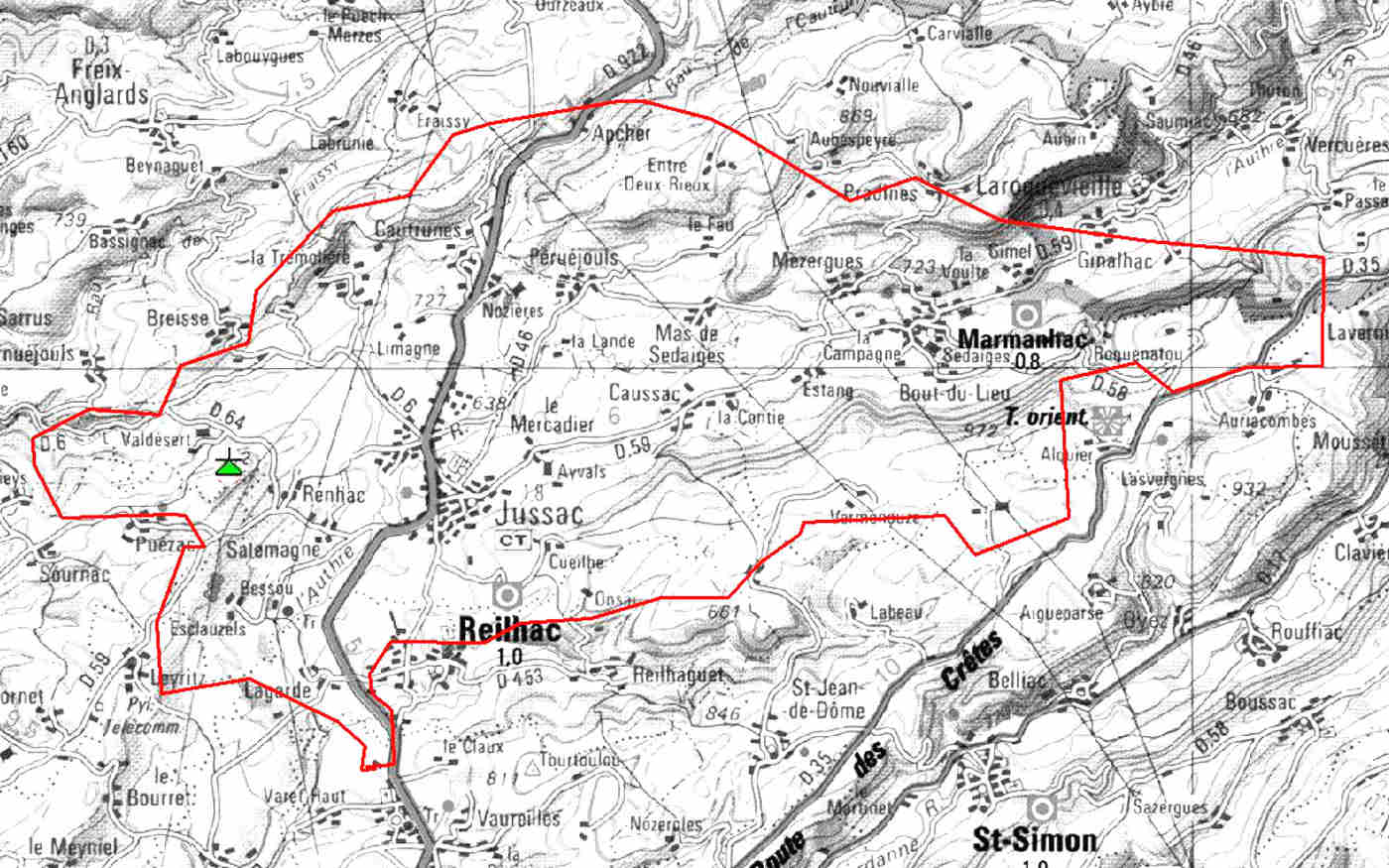

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

LAROQUEBROU 1 - LE CHÂTEAU

Il y a 2 pylônes pour la TNT sur le site du Château, commune de Laroquebrou :
:arrow: Localisation du pylône TDF, qui diffuse les multiplex R1, et R4.
:arrow: Localisation du pylône ITAS TIM, qui diffuse les multiplex R2, R3, R6 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 1W (ITAS TIM).
R3: 43H 1W (ITAS TIM).
R2: 45H 1W (ITAS TIM).
R6: 48H 1W (ITAS TIM).
R4: 51H 1W (ITAS TIM).
R1: 54H 1,2W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42

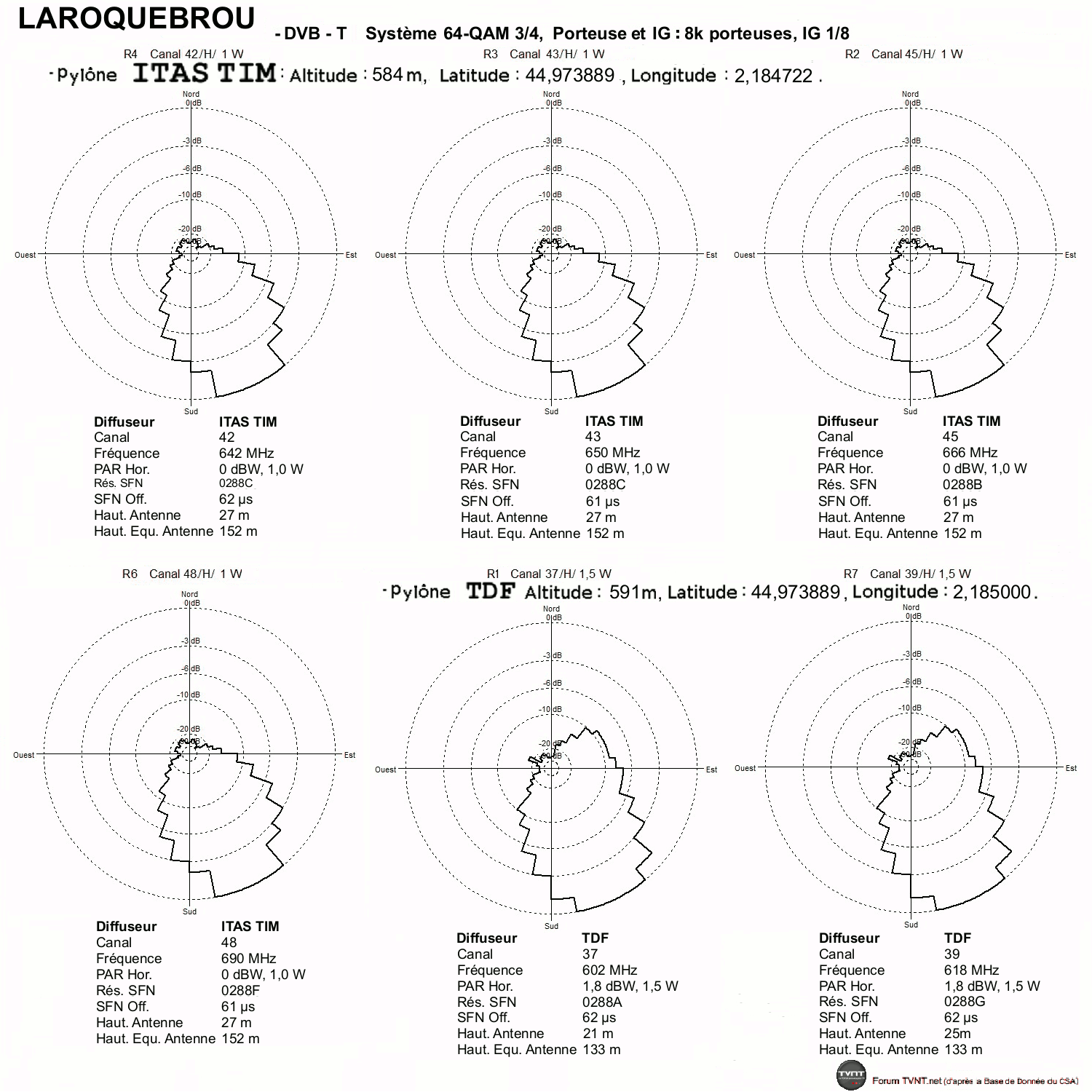

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
LAROQUEBROU 1.gif


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Laroquebrou 1.jpg


-------------------------------------------------------------------------------------

LAROQUEVIEILLE - TREMOUX

Il y a 2 pylônes pour la TNT sur le site de Tremoux, commune de Laroquevieille :
:arrow: Localisation du pylône TDF, qui diffuse le multiplex R1.
:arrow: Localisation du pylône ITAS TIM, qui diffuse les multiplex R2, R4, R6 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 2,5W (ITAS TIM).
R2: 45H 2,5W (ITAS TIM).
R6: 48H 2,5W (ITAS TIM).
R4: 51H 2,5W (ITAS TIM).
R1: 54H 2,5W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42

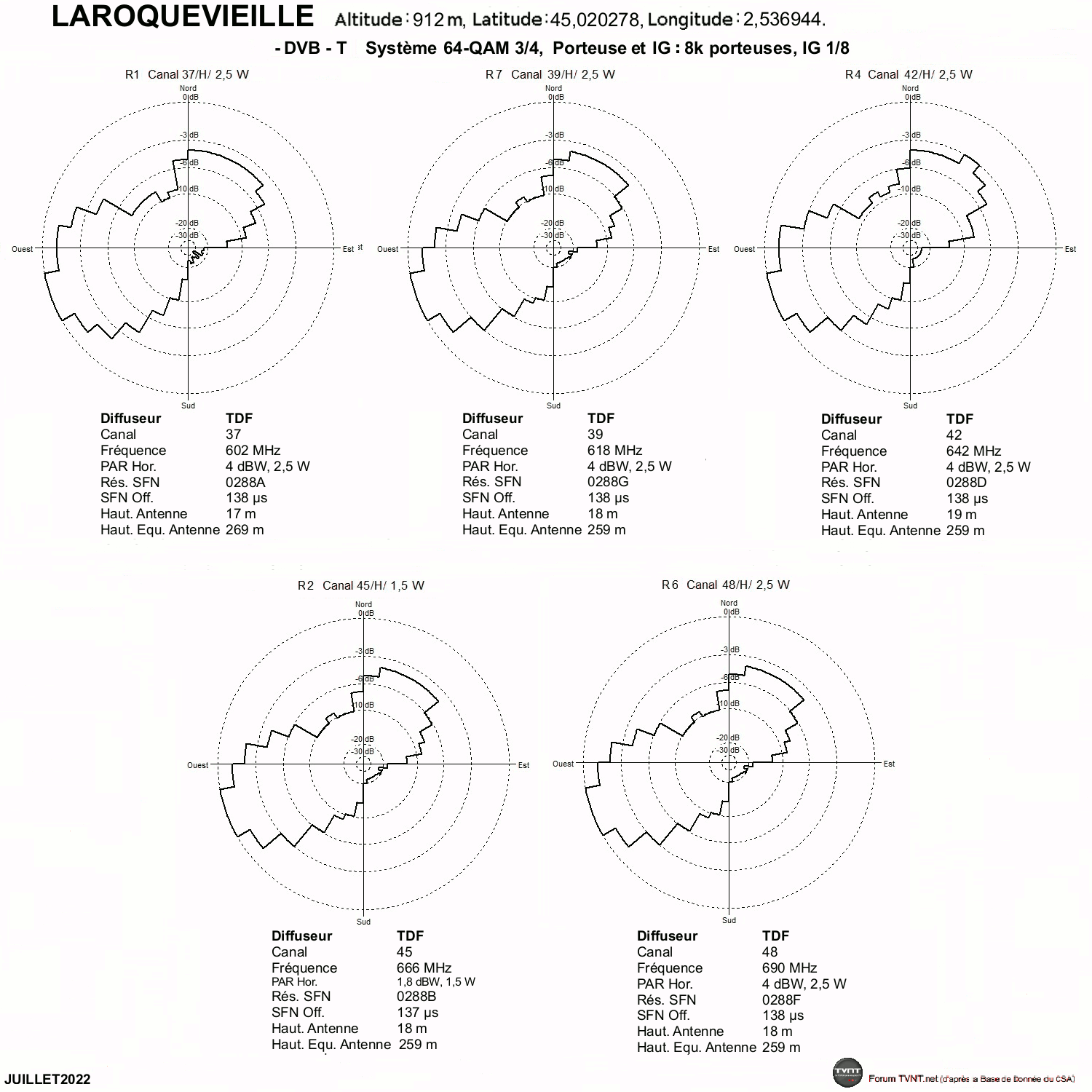

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

LE CLAUX - PIERRE GROSSE

Il y a 2 pylônes pour la TNT sur le site de Peyre Grosse, commune de Le Claux :
:arrow: Localisation du pylône TDF, qui diffuse les multiplex R1, R2, R4 et R6.
:arrow: Localisation du pylône ITAS TIM, qui diffuse le multiplex R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 21H 600mW (TDF). (sur canal 55 avant le 04/12/2018)
R2: 27H 575mW (TDF).
R6: 36H 575mW (TDF).
R7: 40H 600mW (ITAS TIM).
R1: 42H 575mW (TDF).

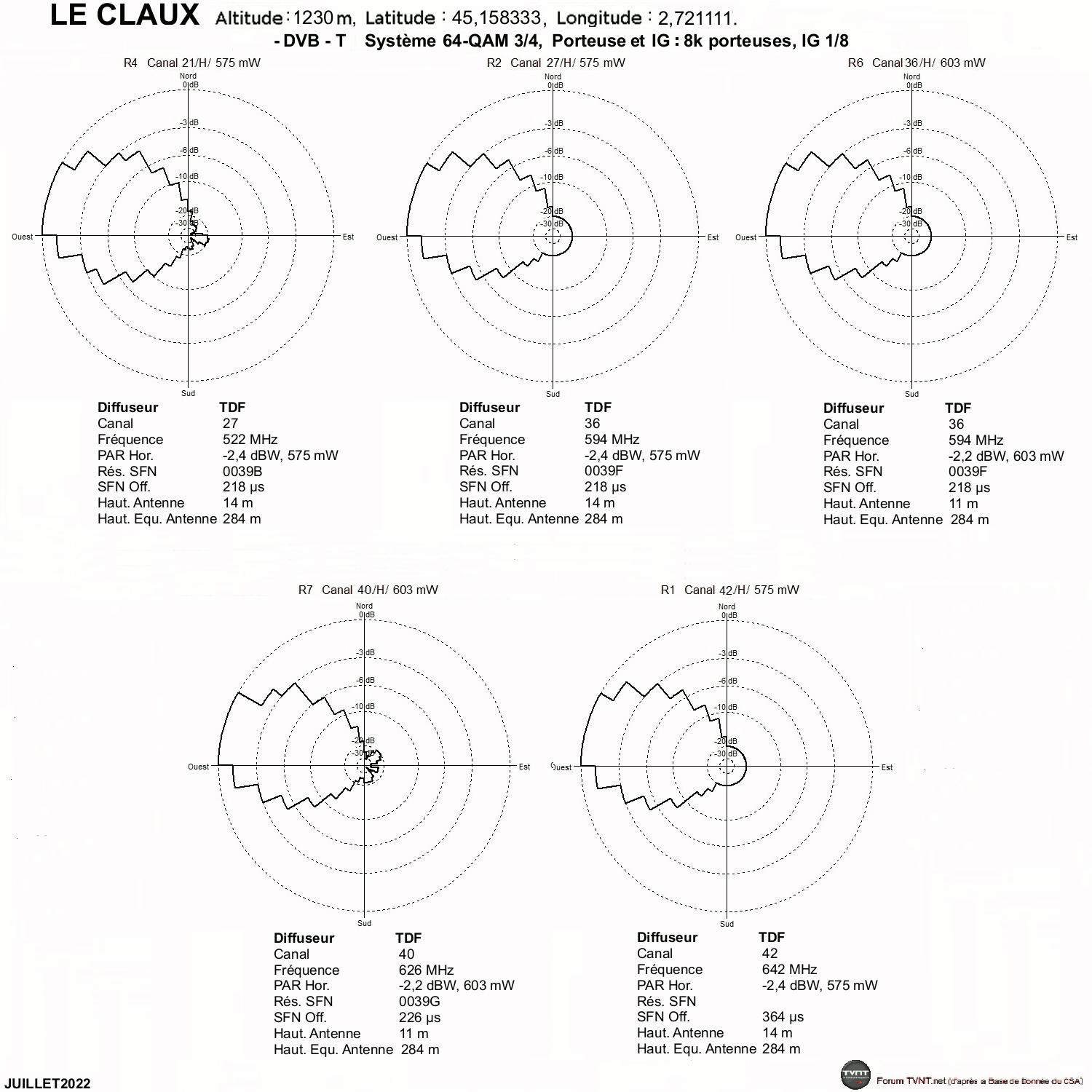

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
LE CLAUX.gif


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Le Claux.JPG


-------------------------------------------------------------------------------------

MADIC - CHAMPAGNAC

Il y a 2 pylônes pour la TNT sur le site de La Barrade, commune de Champagnac :
:arrow: Localisation du pylône TDF, qui diffuse les multiplex R1, R4 et R6.
:arrow: Localisation du pylône ITAS TIM, qui diffuse les multiplex R2 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 21H 500mW (TDF). (sur canal 55 avant le 04/12/2018)
R2: 27H 300mW (ITAS TIM).
R6: 36H 500mW (TDF).
R1: 37H 420mW (TDF). (sur canal 54 avant le 04/12/2018)
R7: 40H 500mW (ITAS TIM).

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

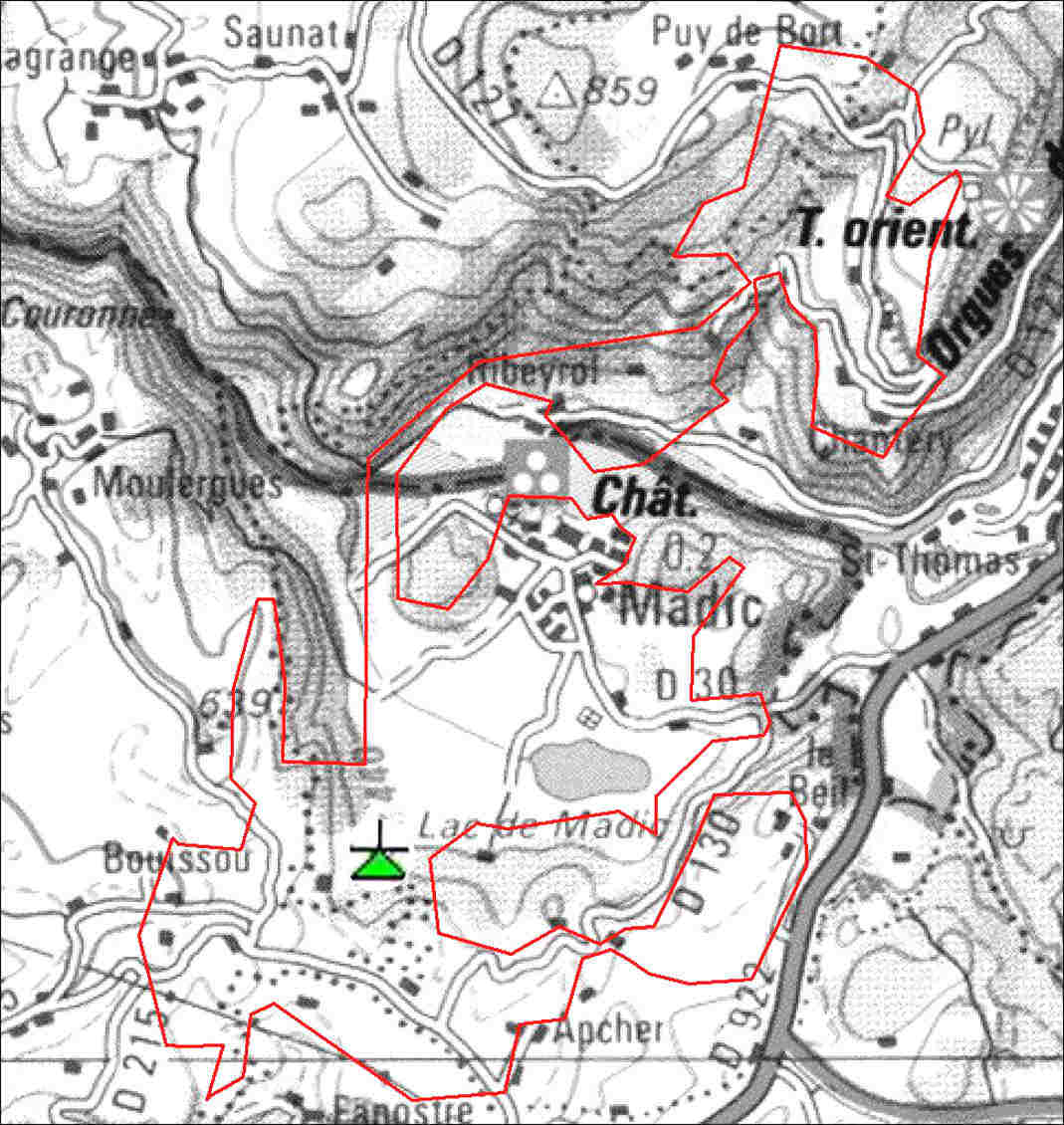

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

MANDAILLES - SAINT-JULIEN-DE-JORDANNE

:arrow: Localisation du pylône TDF de Lasteurie à Saint-Julien-de-Jordanne, commune de Mandailles-Saint-Julien.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 500mW (TDF).
R2: 45H 500mW (TDF).
R6: 48H 500mW (TDF).
R4: 51H 500mW (TDF).
R1: 54H 500mW (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42

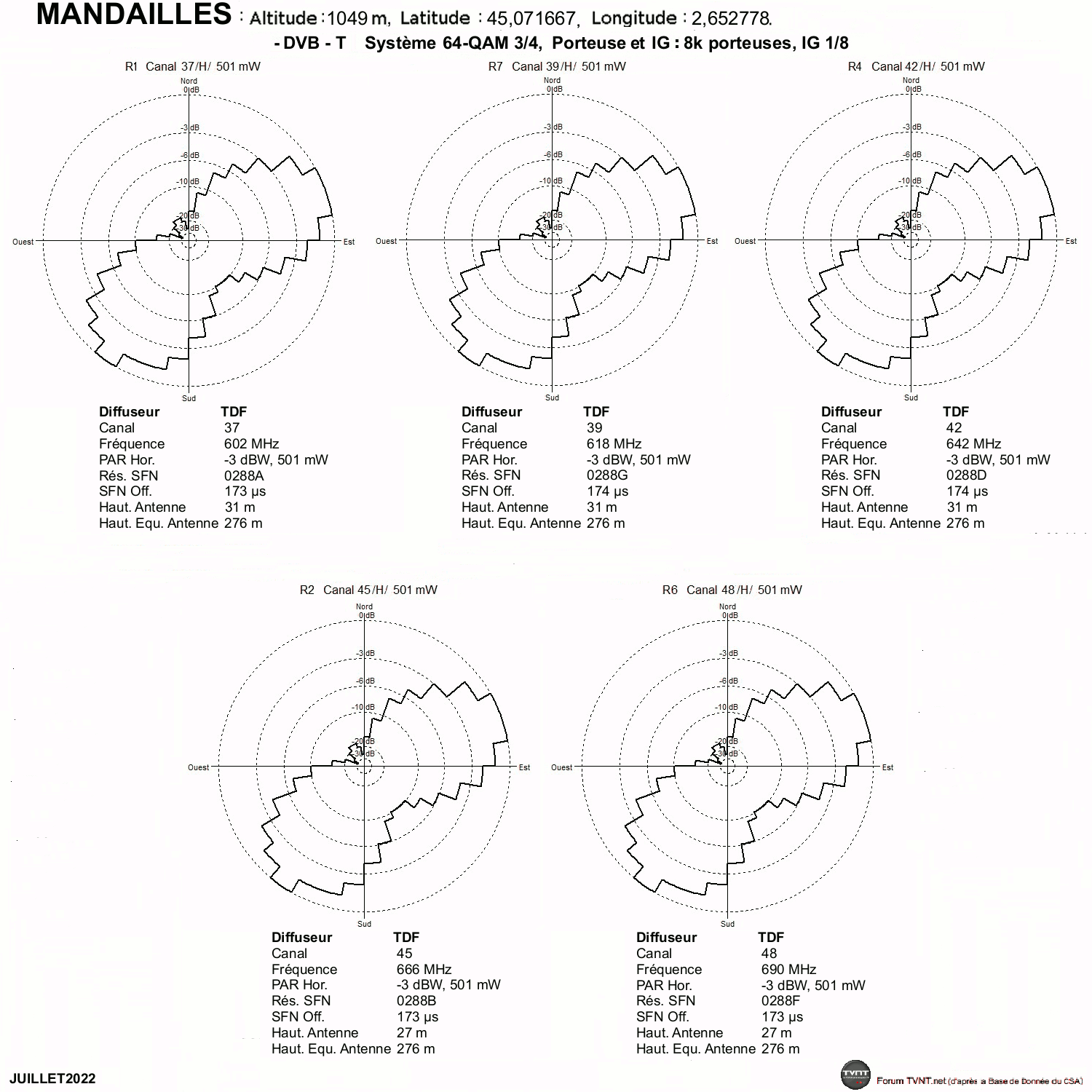

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

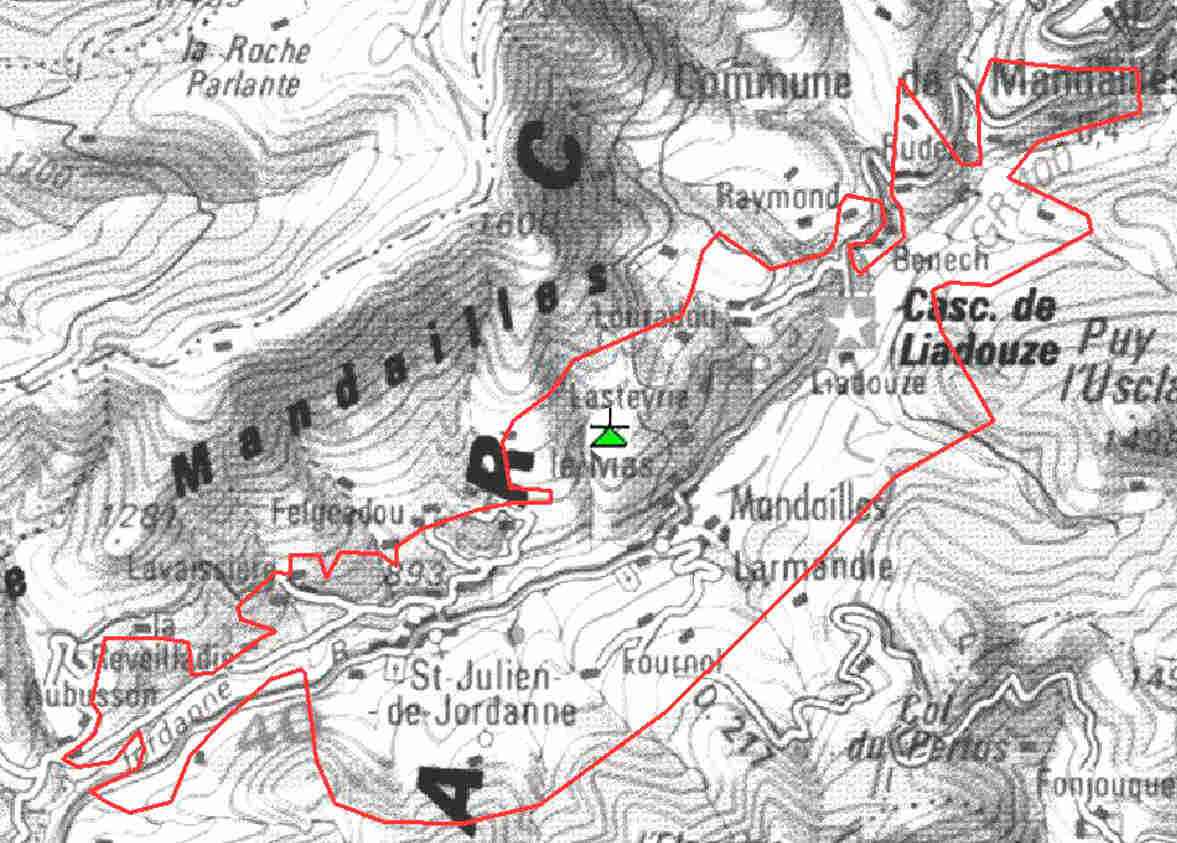

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

MASSIAC - PLATEAU DE CHALET

:arrow: Localisation du pylône TDF du Plateau de Chalet, commune de Massiac.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 1,5W (TOWERCAST).
R1: 25H 1,5W (TOWERCAST).
R6: 28H 1,5W (TOWERCAST).
R7: 29H 1,5W (TOWERCAST).
R4: 30H 1,5W (TOWERCAST).
R2: 47H 1,5W (TOWERCAST).

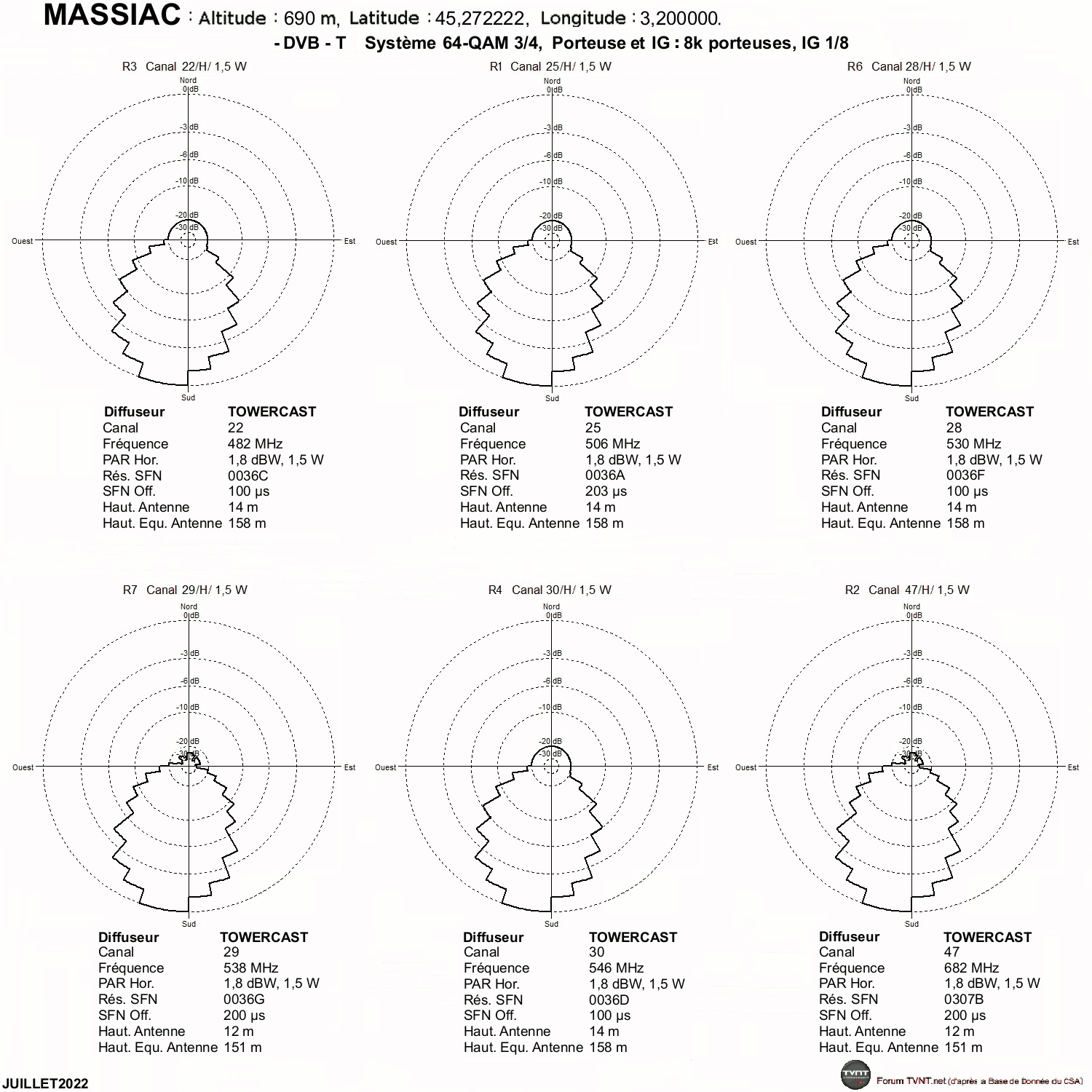

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

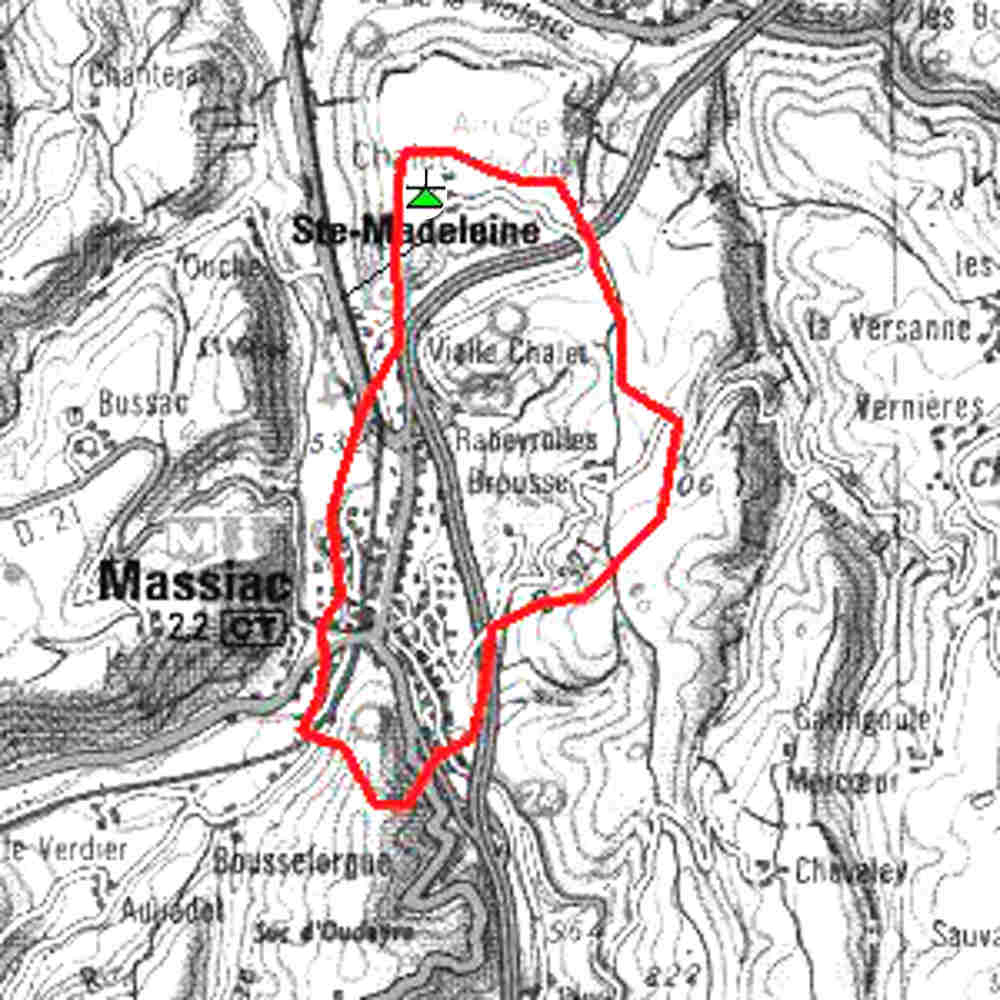

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

MAURS - FERRIÈRES

:arrow: Localisation du pylône TDF de Ferrières, sur la commune de Saint-Étienne-de-Maurs.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 1,5W (TDF).
R3: 43H 1,5W (TDF).
R2: 45H 1,5W (TDF).
R6: 48H 1,5W (TDF).
R4: 51H 1,5W (TDF).
R1: 54H 1,5W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42


:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

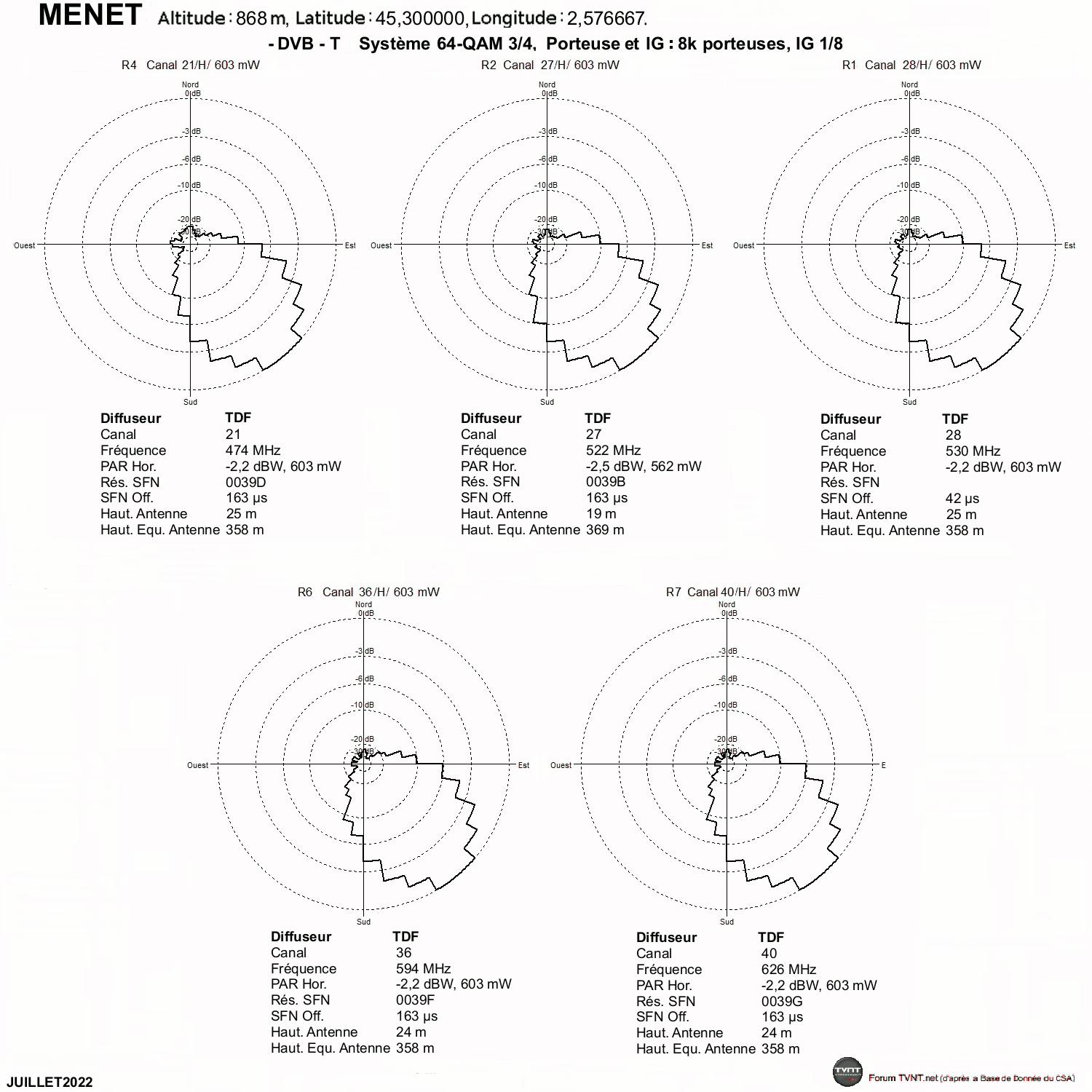

MENET - PUY DE MENOYRE

Il y a 2 pylônes pour la TNT sur le site de Puy de Menoyre, commune de Menet :
:arrow: Localisation du pylône TDF, qui diffuse les multiplex R1, R2, R4 et R6.
:arrow: Localisation du pylône ITAS TIM, qui diffuse le multiplex R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 21H 600mW (TDF). (sur canal 55 avant le 04/12/2018)
R2: 27H 560mW (TDF).
R1: 28H 650mW (TDF). (sur canal 58 avant le 04/12/2018)
R6: 36H 600mW (TDF).
R7: 40H 600mW (ITAS TIM).

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

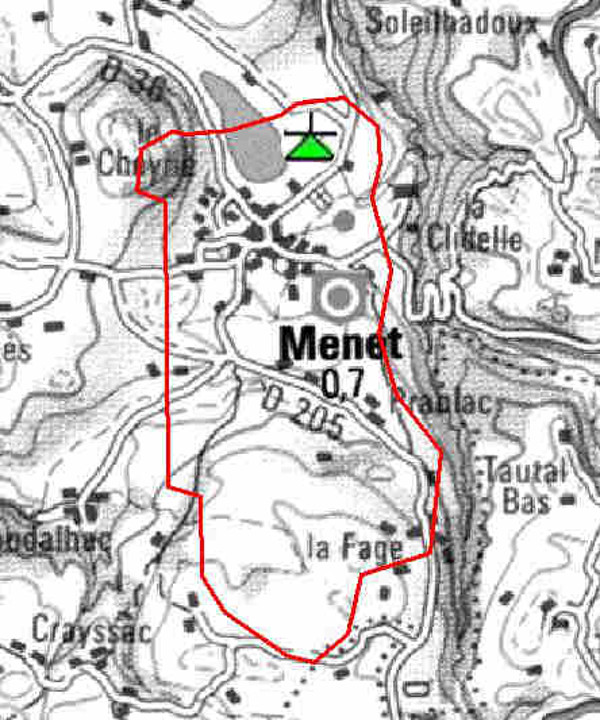

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

MONTSALVY - LES GRANGES

:arrow: Localisation du pylône TDF des Granges, sur la commune de Junhac.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 14W (TOWERCAST).
R3: 43H 14W (TDF).
R2: 45H 14W (TDF).
R6: 48H 14W (TOWERCAST).
R4: 51H 14W (TDF).
R1: 54H 14W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42

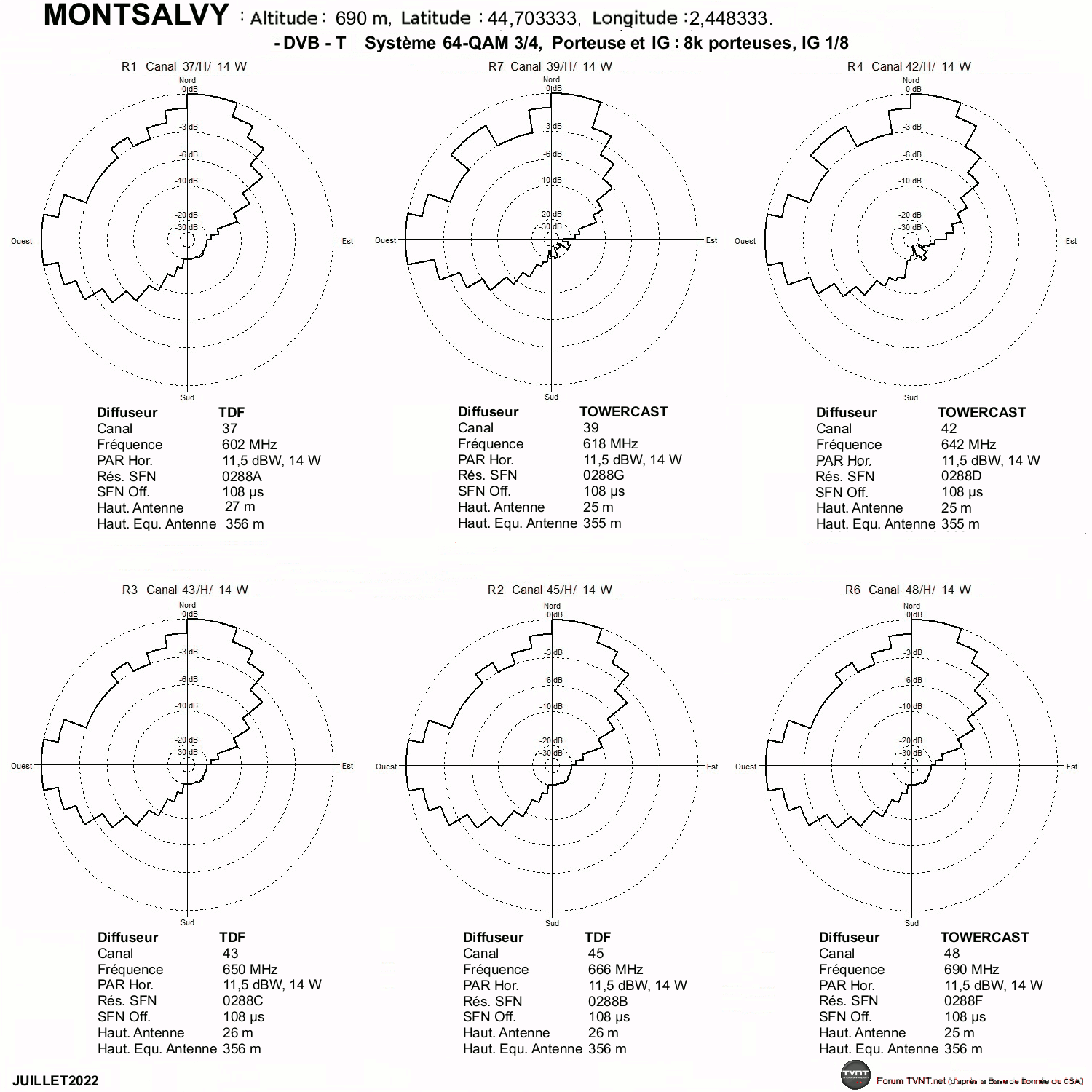

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

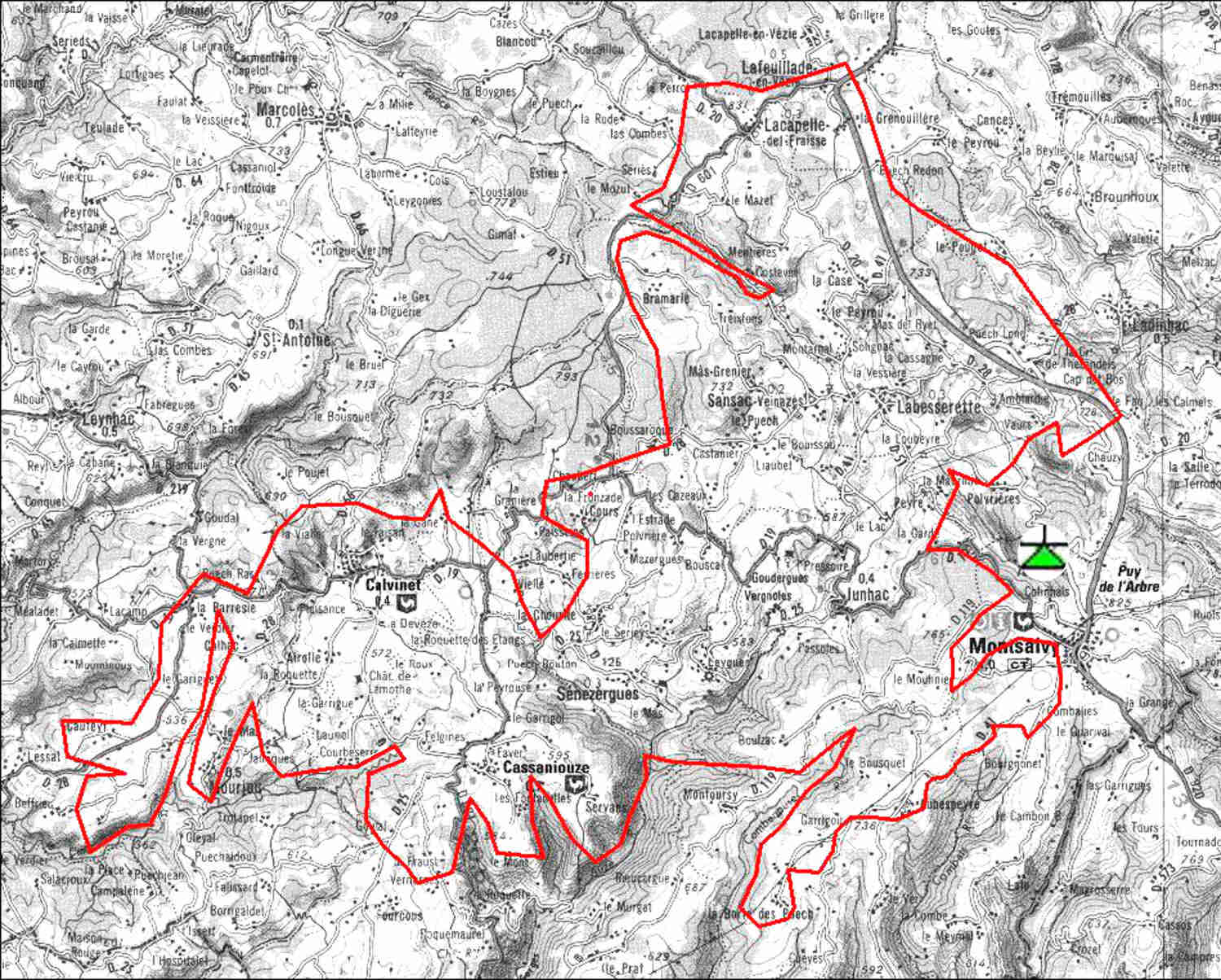

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

MURAT - CHEYLANES

Il y a 3 pylônes pour la TNT sur le site de Cheylanes, sur la commune de Laveissenet :
:arrow: Localisation du pylône TDF, qui diffuse les multiplex R1 à R4.
:arrow: Localisation du pylône TOWERSCAST, qui diffuse le multiplex R6.
:arrow: Localisation du pylône ITAS TIM, qui diffuse le multiplex R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 26H 2W (TDF). (sur canal 51 avant le 06/11/2018)
R2: 31H 2W (TDF). (sur canal 21 avant le 06/11/2018)
R3: 32H 2W (TDF). (sur canal 50 avant le 06/11/2018)
R1: 33H 2W (TDF).
R7: 35H 2W (ITAS TIM).
R6: 46H 2,2W (TOWERCAST).

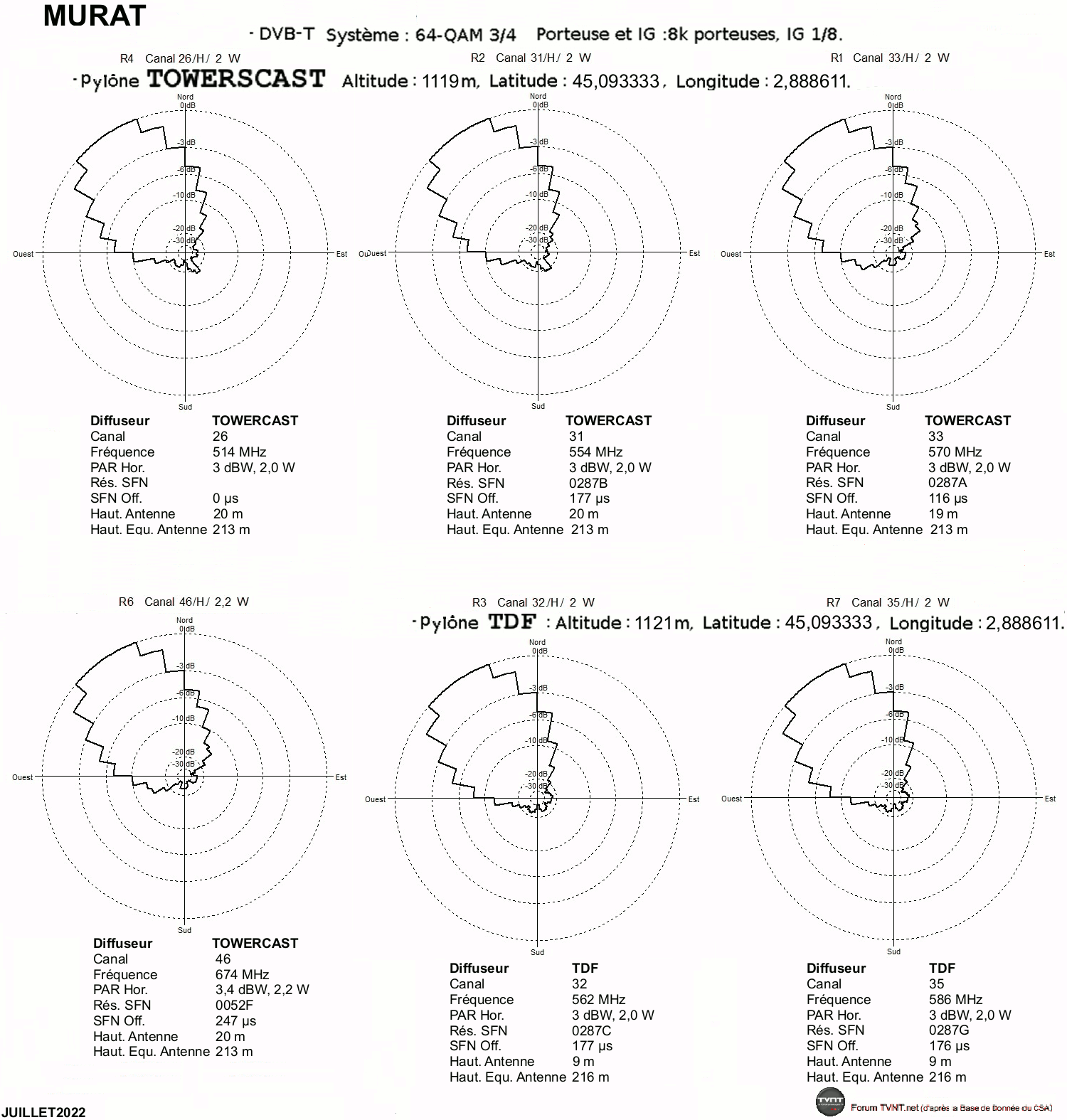

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

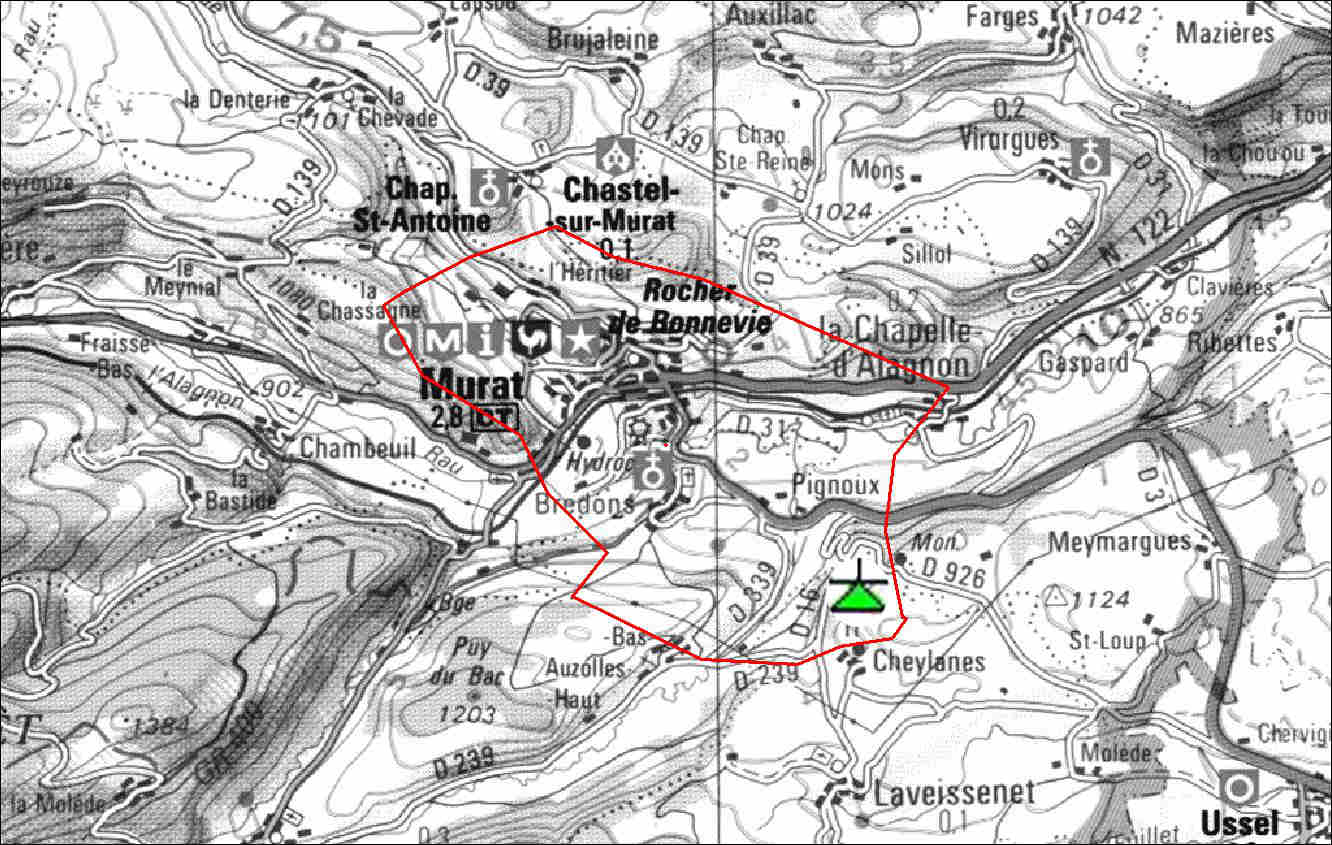

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

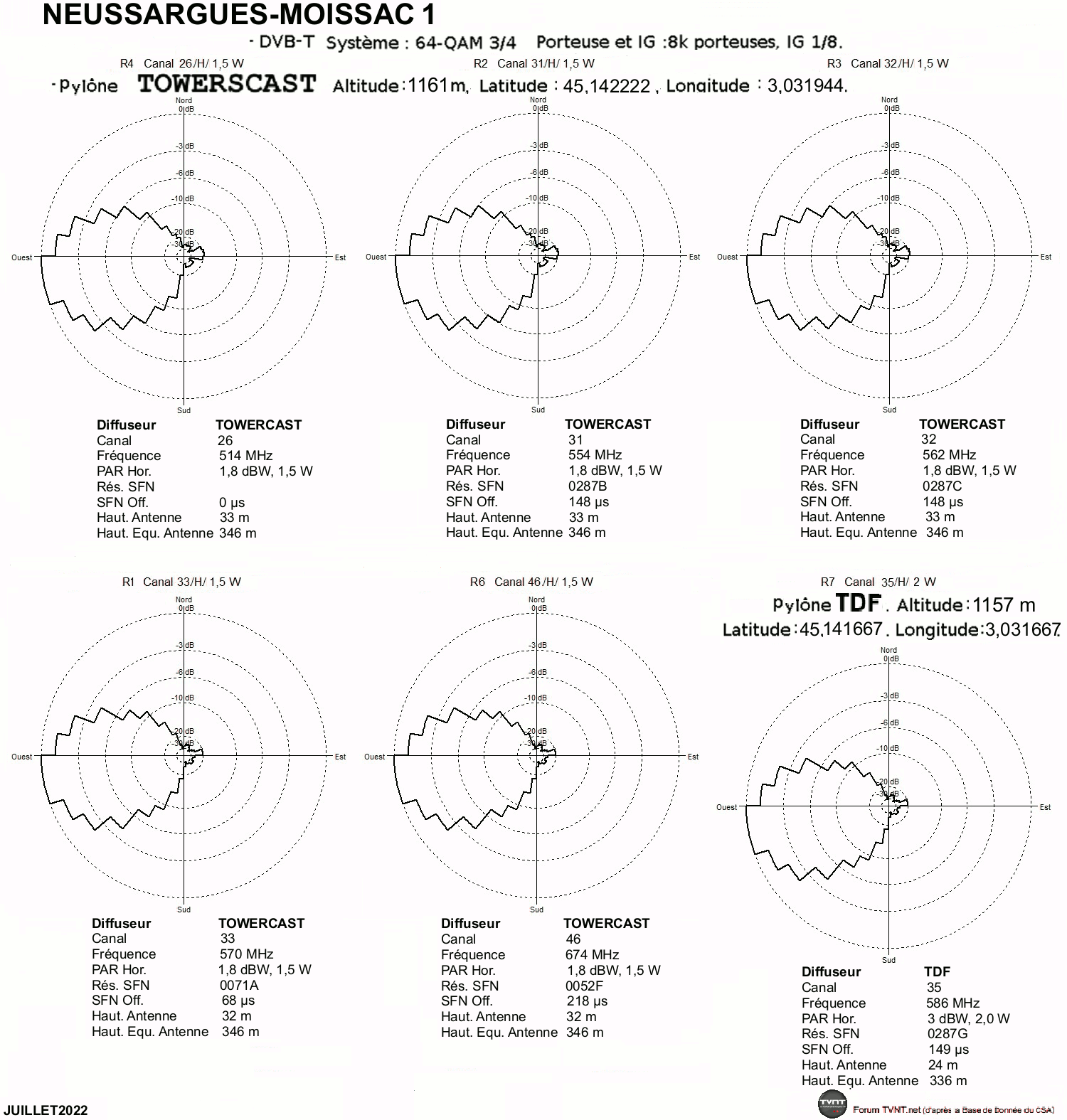

NEUSSARGUES-MOISSAC 1 - EST - MONTLOUBY

Il y a 2 pylônes pour la TNT sur le site de Montlouby, sur la commune de Talizat :
:arrow: Localisation du pylône TOWERSCAST, qui diffuse les multiplex R1 à R4 et R6.
:arrow: Localisation du pylône ITAS TIM, qui diffuse le multiplex R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 26H 1,5W TOWERCAST). (sur canal 51 avant le 06/11/2018)
R2: 31H 1,5W (TOWERCAST). (sur canal 21 avant le 06/11/2018)
R3: 32H 1,5W (TOWERCAST). (sur canal 50 avant le 06/11/2018)
R1: 33H 1,5W (TOWERCAST).
R7: 35H 2W (ITAS TIM).
R6: 46H 1,5W (TOWERCAST).

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
NEUSSARGUES-MOISSAC 1.gif


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Neussargues-Moissac 1.JPG


-------------------------------------------------------------------------------------

NEUSSARGUES-MOISSAC 2 - NORD - D.23

:arrow: Localisation du pylône ITAS TIM sur la D23 au Nord de Neussargues, commune de Neussargues-Moissac, qui diffuse tous les multiplex.

Le pylône TDF n'est plus utilisé pour la TNT.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 26H 200mW (ITAS TIM). (sur canal 51 avant le 06/11/2018)
R2: 31H 200mW (ITAS TIM). (sur canal 21 avant le 06/11/2018)
R7: 35H 200mW (ITAS TIM).
R1: 42H 200mW (ITAS TIM).
R6: 46H 200mW (ITAS TIM).

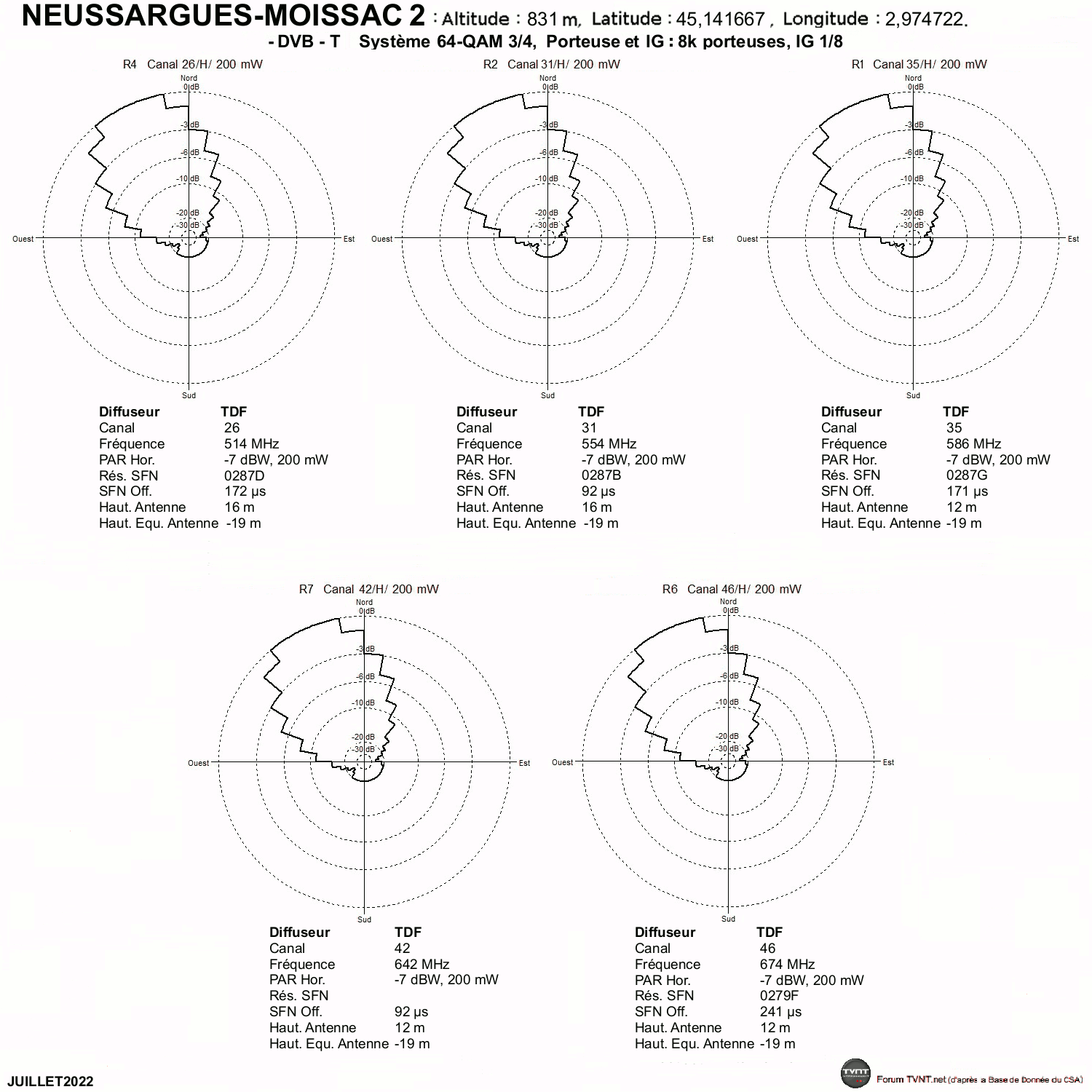

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
NEUSSARGUES-MOISSAC 2.gif

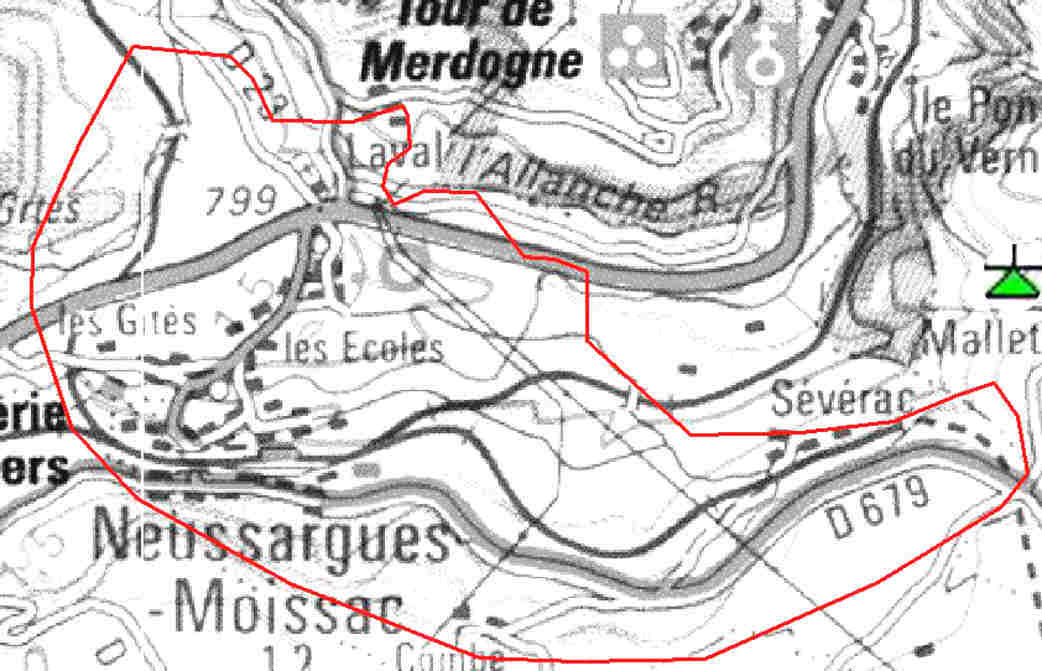

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Neussargue-Moissac 2.JPG
]

-------------------------------------------------------------------------------------

NEUVÉGLISE 1 - LES ARBRES VENTALS

Il y a 2 pylônes pour la TNT sur le site des Arbres Ventals, commune de Neuvéglise :
:arrow: Localisation du pylône TDF qui diffuse les multiplex R1, R2, R4 et R6.
:arrow: Localisation du pylône ITAS TIM qui diffuse le multiplex R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 26H 300mW (TDF). (sur canal 51 avant le 06/11/2018)
R2: 31H 290mW (TDF). (sur canal 21 avant le 06/11/2018)
R1: 33H 300mW (TDF).
R7: 35H 300mW (ITAS TIM).
R6: 46H 300mW (TDF).

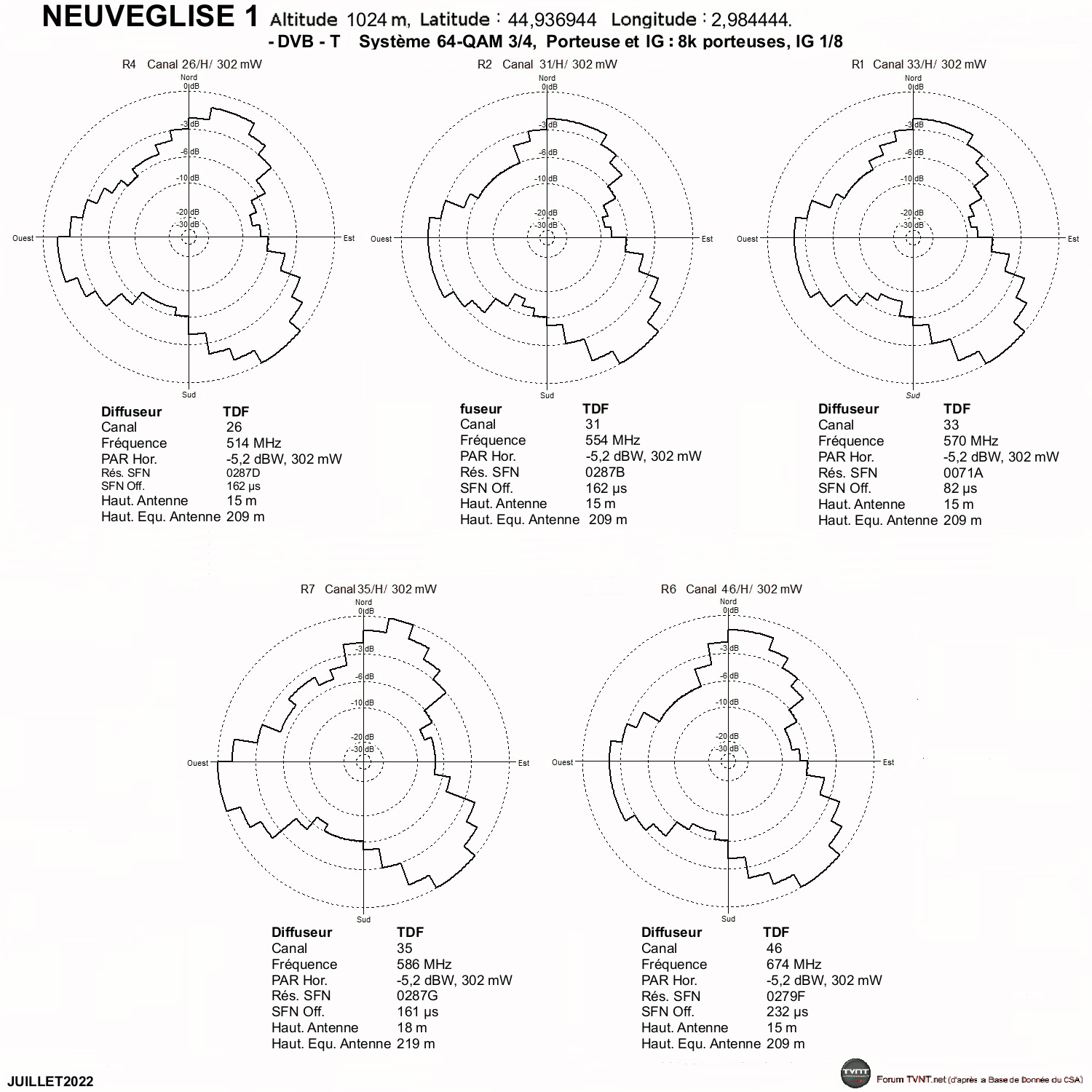

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
NEUVEGLISE 1.gif

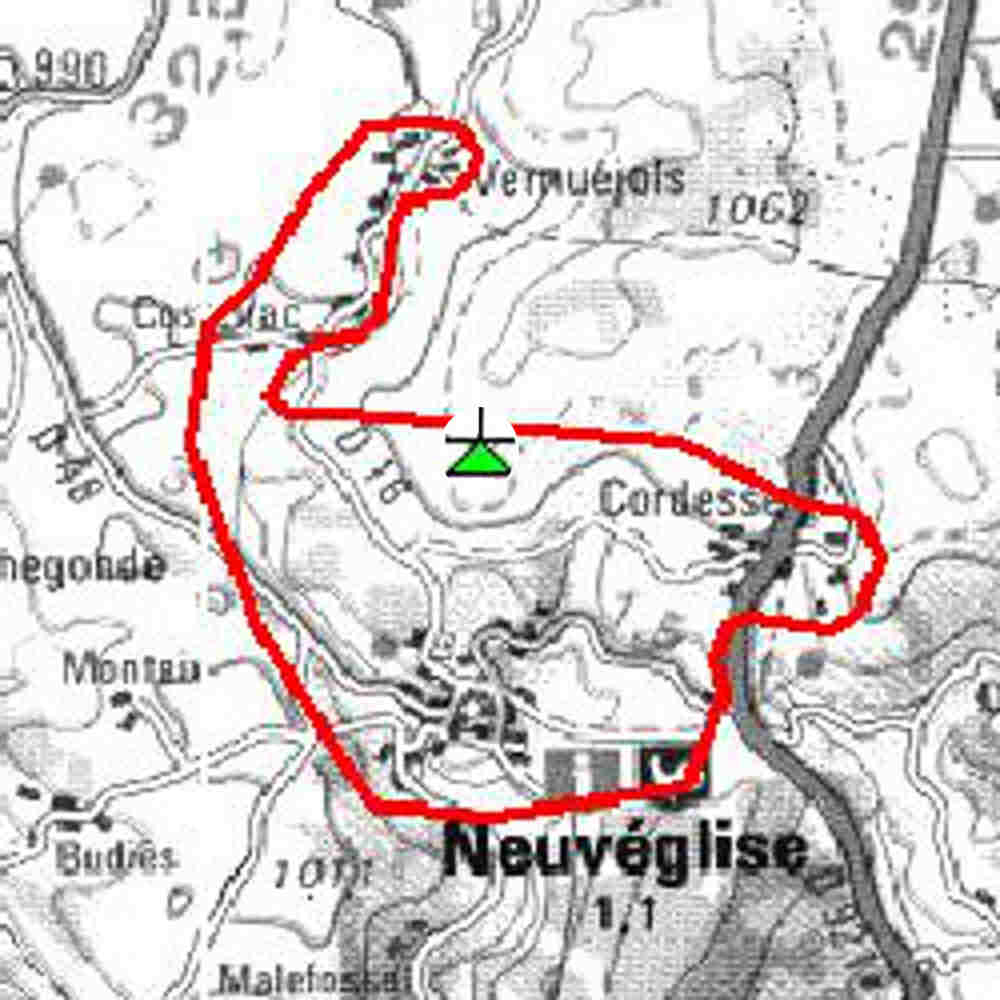

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Neuveglise -.JPG


-------------------------------------------------------------------------------------

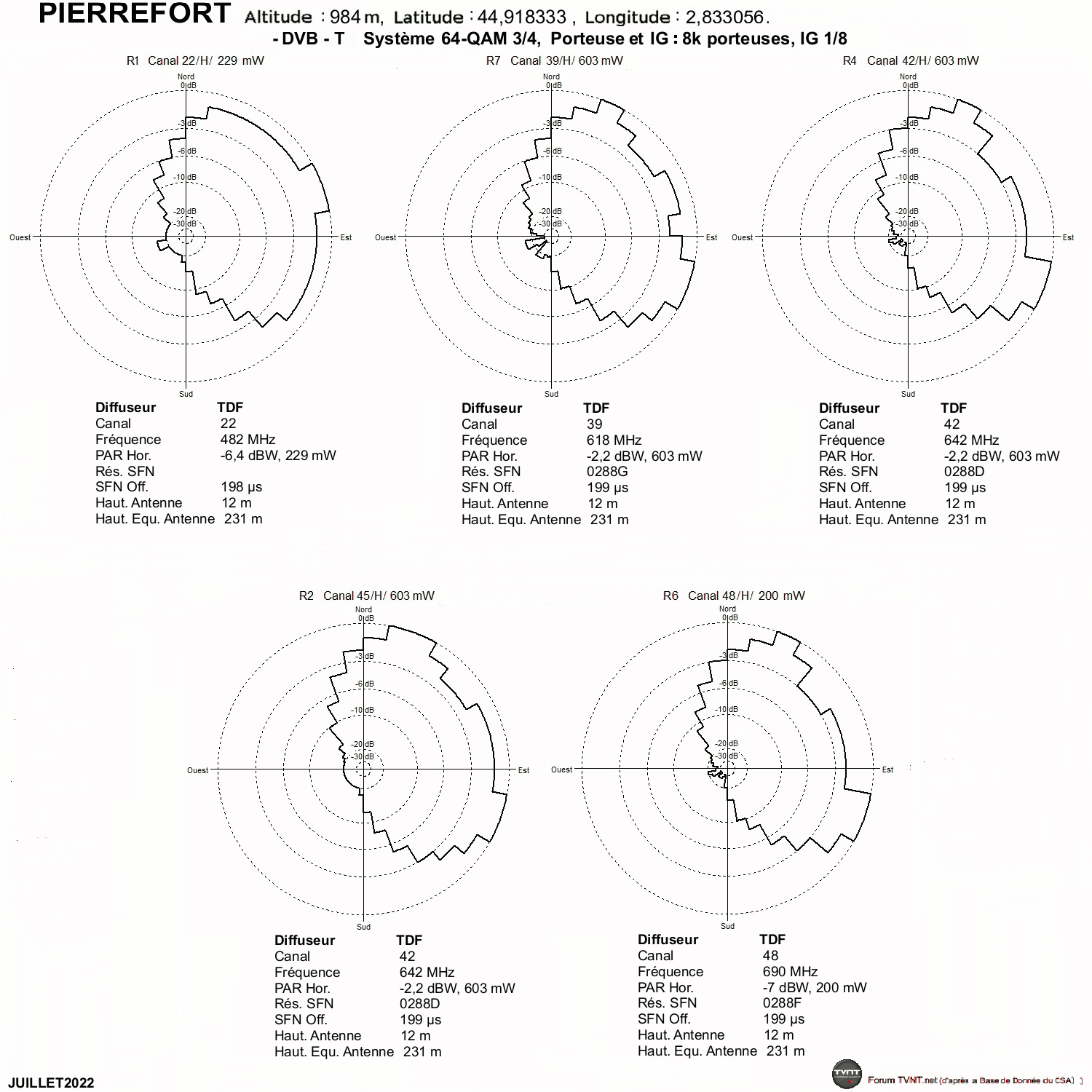

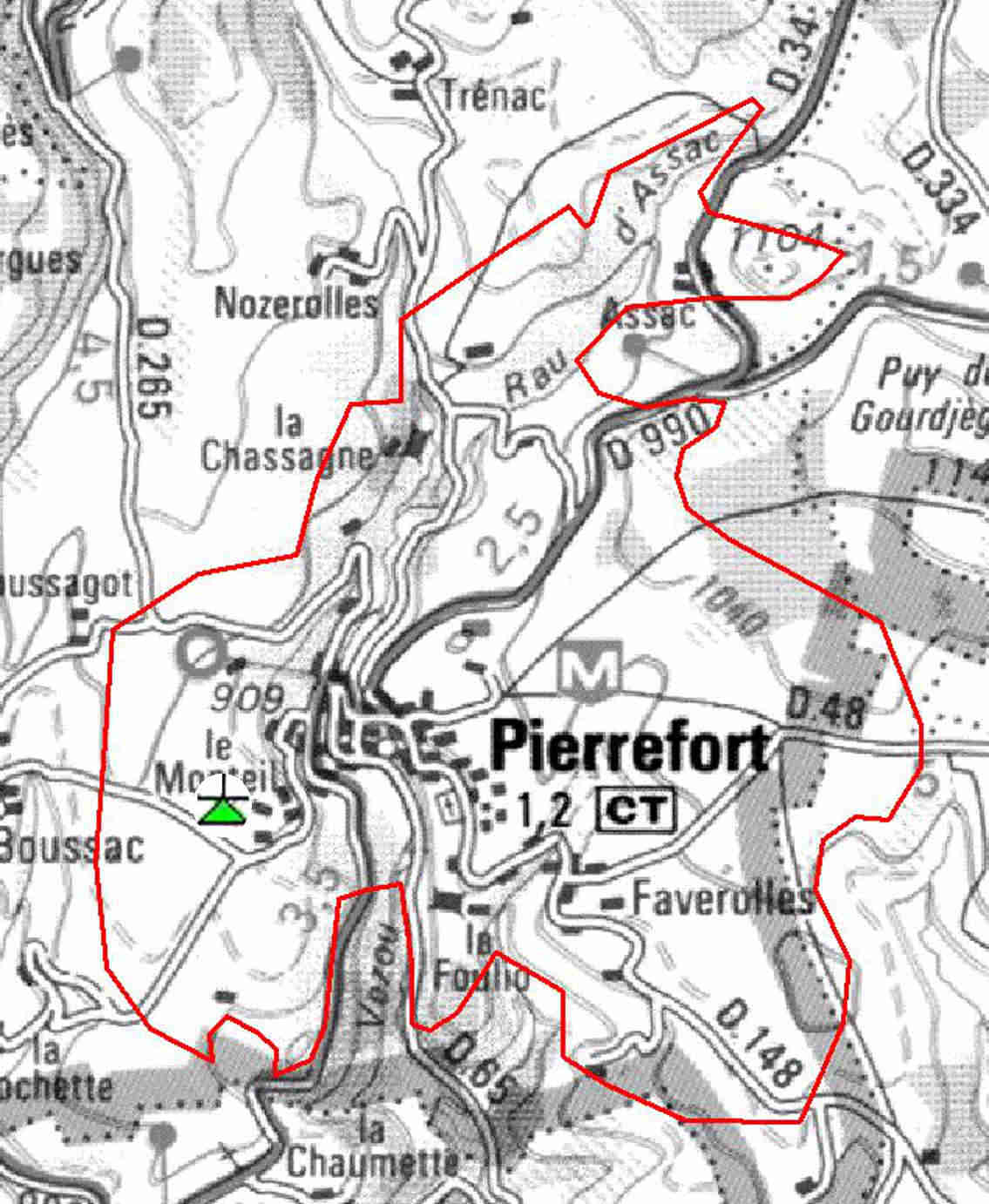

PIERREFORT - LE MONTEIL

Il y a 2 pylônes pour la TNT sur le site du Monteil, commune de Pierrefort :



:arrow: Localisation du pylône TDF qui diffuse les multiplex R1, R2 et R6.
:arrow: Localisation du pylône ITAS TIM qui diffuse les multiplex R4 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 600mW (ITAS TIM).
R2: 45H 200mW (TDF).
R6: 48H 600mW (ITAS TIM).
R1: 49H 200mW (TDF).
R4: 51H 600mW (ITAS TIM).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 22 et le R4 sur le canal 42


:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

PLÉAUX - ARNAC

Il y a 2 pylônes pour la TNT sur le site du Raynal à Fridefont, sur la commune d’Arnac :
:arrow: Localisation du pylône TDF, qui diffuse les multiplex R1 et R2.
:arrow: Localisation du pylône ITAS TIM, qui diffuse les multiplex R4, R6 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 2W (ITAS TIM).
R2: 45H 2W (TDF).
R6: 48H 2W (ITAS TIM).
R4: 51H 2W ITAS TIM).
R1: 54H 2W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42

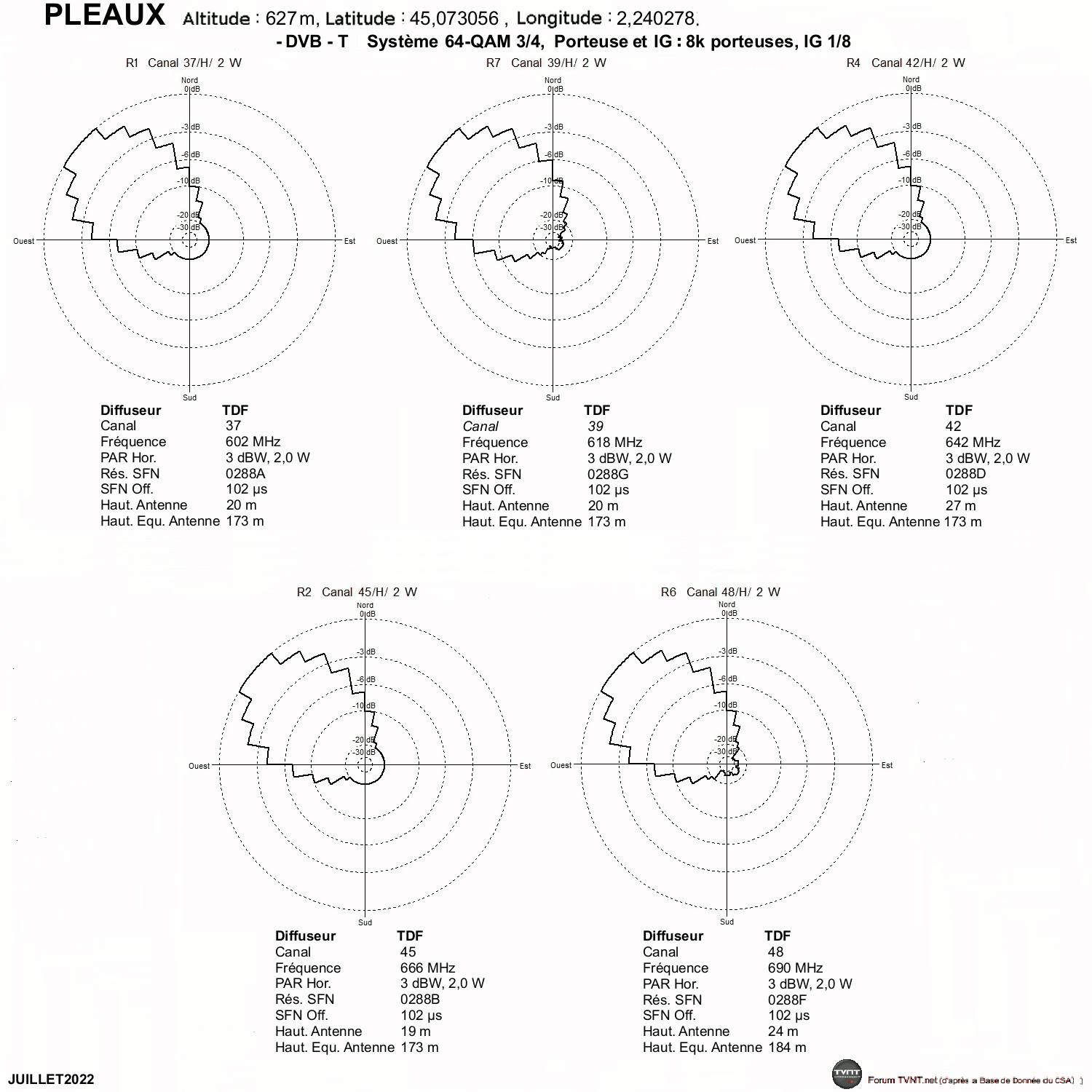

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

RAULHAC - LA CAMP

Il y a 2 pylônes pour la TNT sur le site de La Camp du Puech, commune de Raulhac :
:arrow: Localisation du pylône TDF, qui diffuse le multiplex R1.
:arrow: Localisation du pylône ITAS TIM, qui diffuse les multiplex R2, R4 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39V 600mW (ITAS TIM).
R2: 45V 600mW (ITAS TIM).
R6: 48V 600mW (ITAS TIM).
R4: 51V 600mW (ITAS TIM).
R1: 54V 1,4W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42


:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

RIOM-ÈS-MONTAGNES 1 SUD - APCHON - LE GROS MONT

:arrow: Localisation du pylône TDF du Gros Mont, sur la commune d'Apchon :

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 21H 32W (TDF). (sur canal 55 avant le 04/12/2018)
R3: 24H 32W (TDF).
R2: 27H 32W (TDF).
R6: 36H 32W (TDF).
R7: 40H 32W (TDF).
R1: 44H 32W (TDF). (sur canal 56 avant le 04/12/2018)

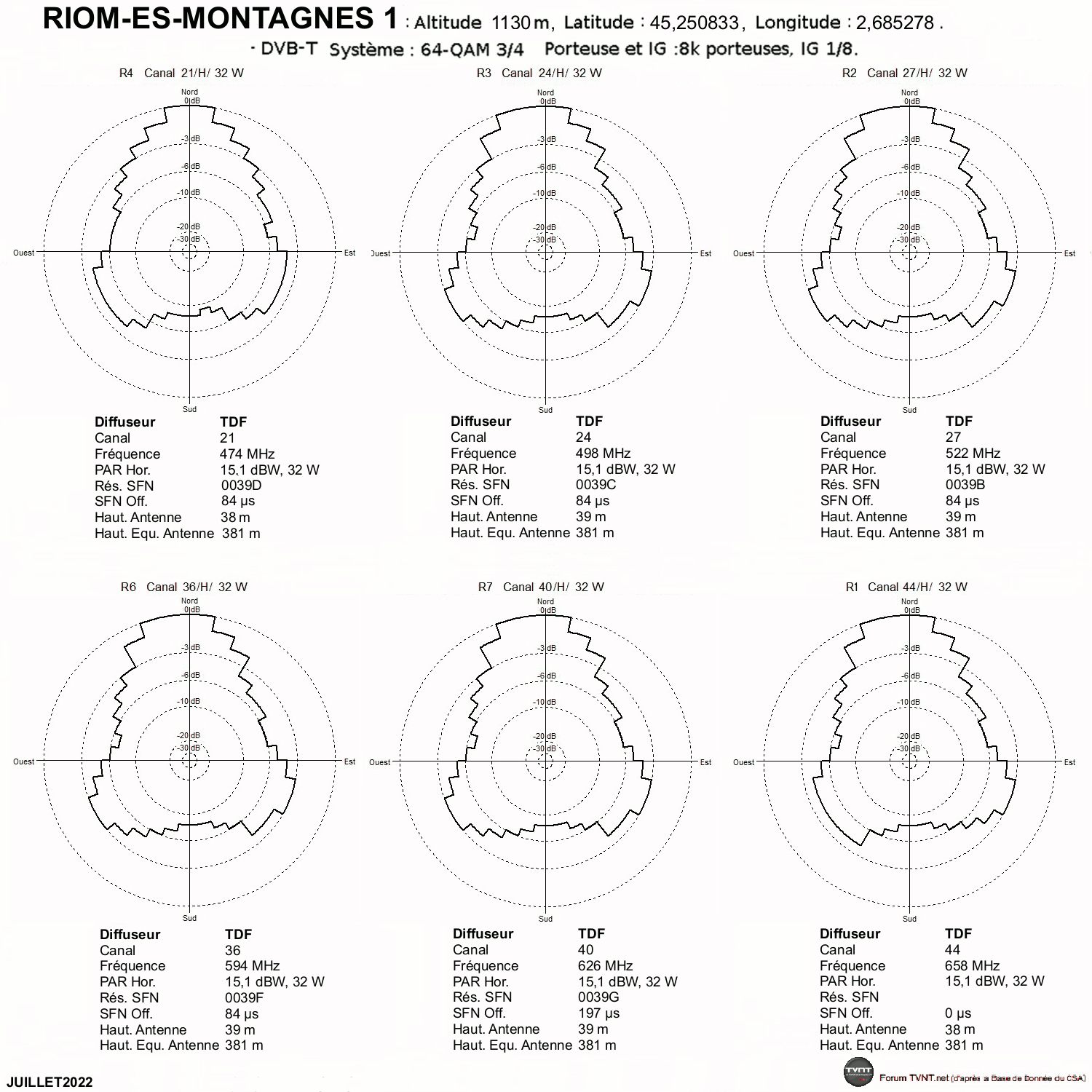

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
RIOM-ES-MONTAGNES 1.gif

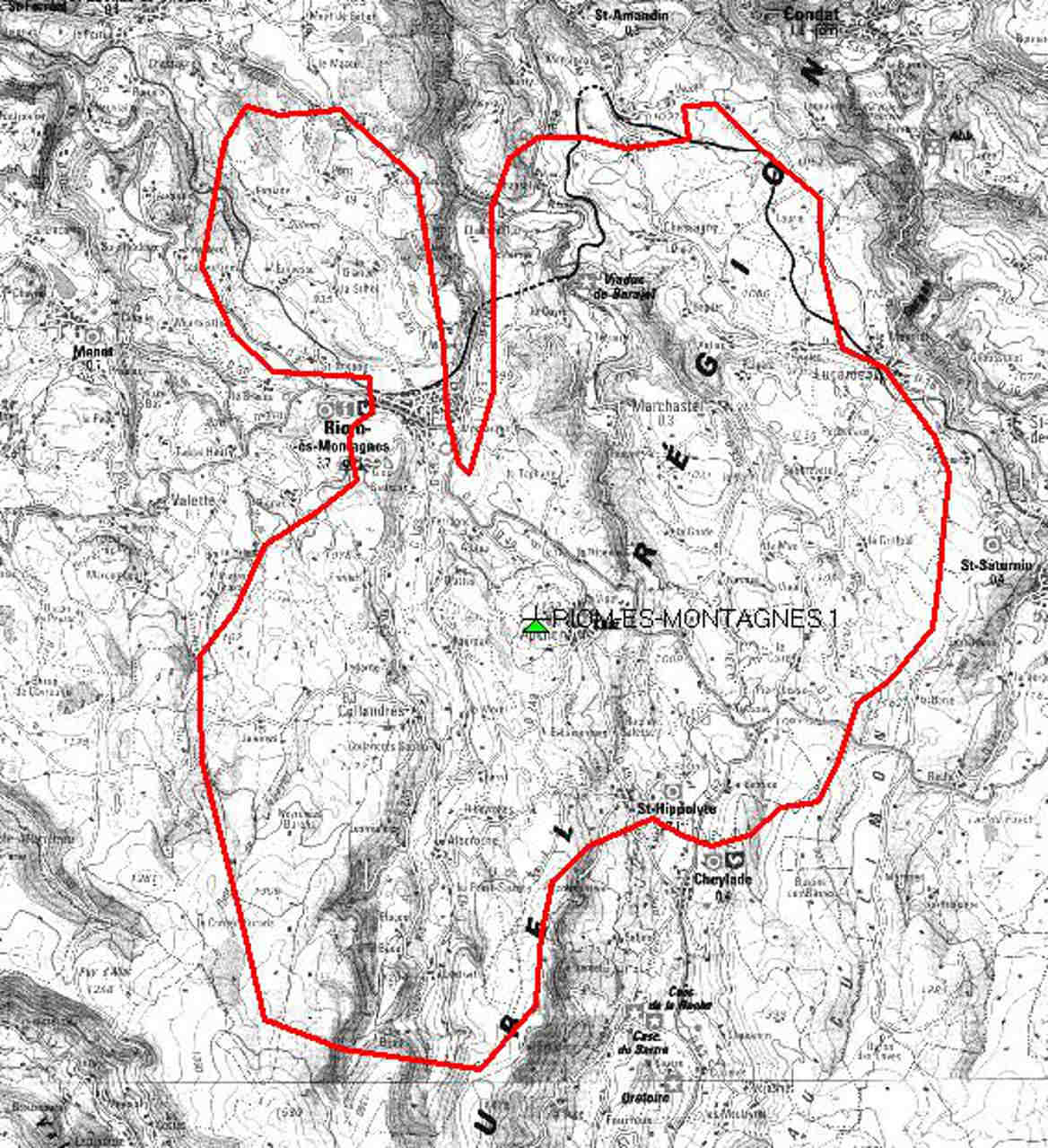

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Riom-es Montagnes 1.JPG


-------------------------------------------------------------------------------------

RIOM-ÈS-MONTAGNE 2 - CÔTE DE LA GORCE

:arrow: Localisation du pylône TDF de la Côte de la Gorce, commune de Riom-Ès-Montagne :

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 21H 1,4W (TDF). (sur canal 55 avant le 04/12/2018)
R2: 27H 1,4W (TDF).
R6: 36H 1,4W (TDF).
R1: 37H 1,4W (TDF). (sur canal 54 avant le 04/12/2018)
R7: 40H 1,4W (TDF).

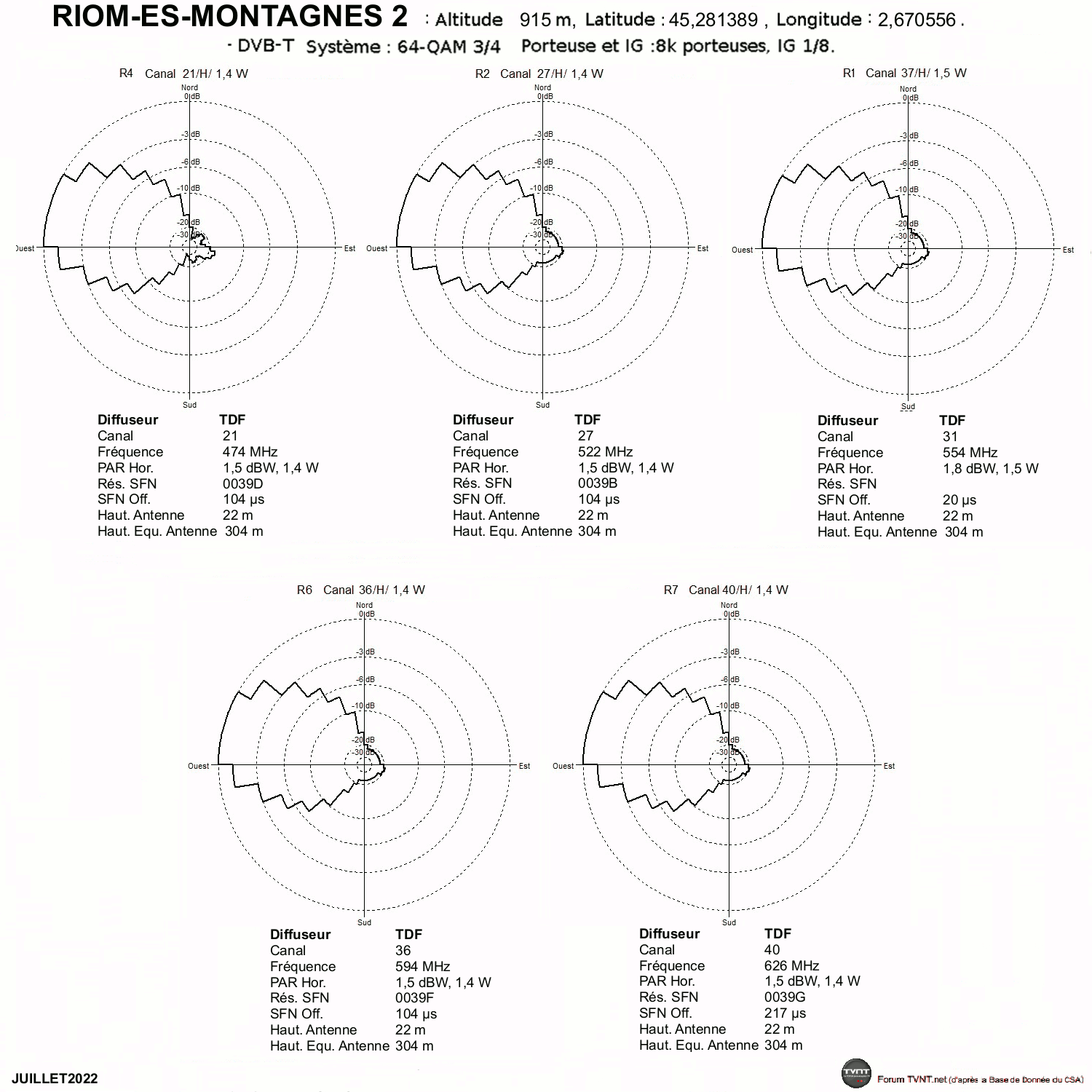

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
RIOM-ES-MONTAGNES 2.gif


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Riom-es Montagnes 2.JPG


-------------------------------------------------------------------------------------

SAINT-CERNIN 1 - LA TRANCHÉE

:arrow: Localisation du pylône TDF de La Tranchée, sur la commune de Saint-Cirgues-de-Malbert.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 1W (TDF).
R2: 45H 1W (TDF).
R6: 48H 1W (TDF).
R4: 51H 1W (TDF).
R1: 54H 1W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42

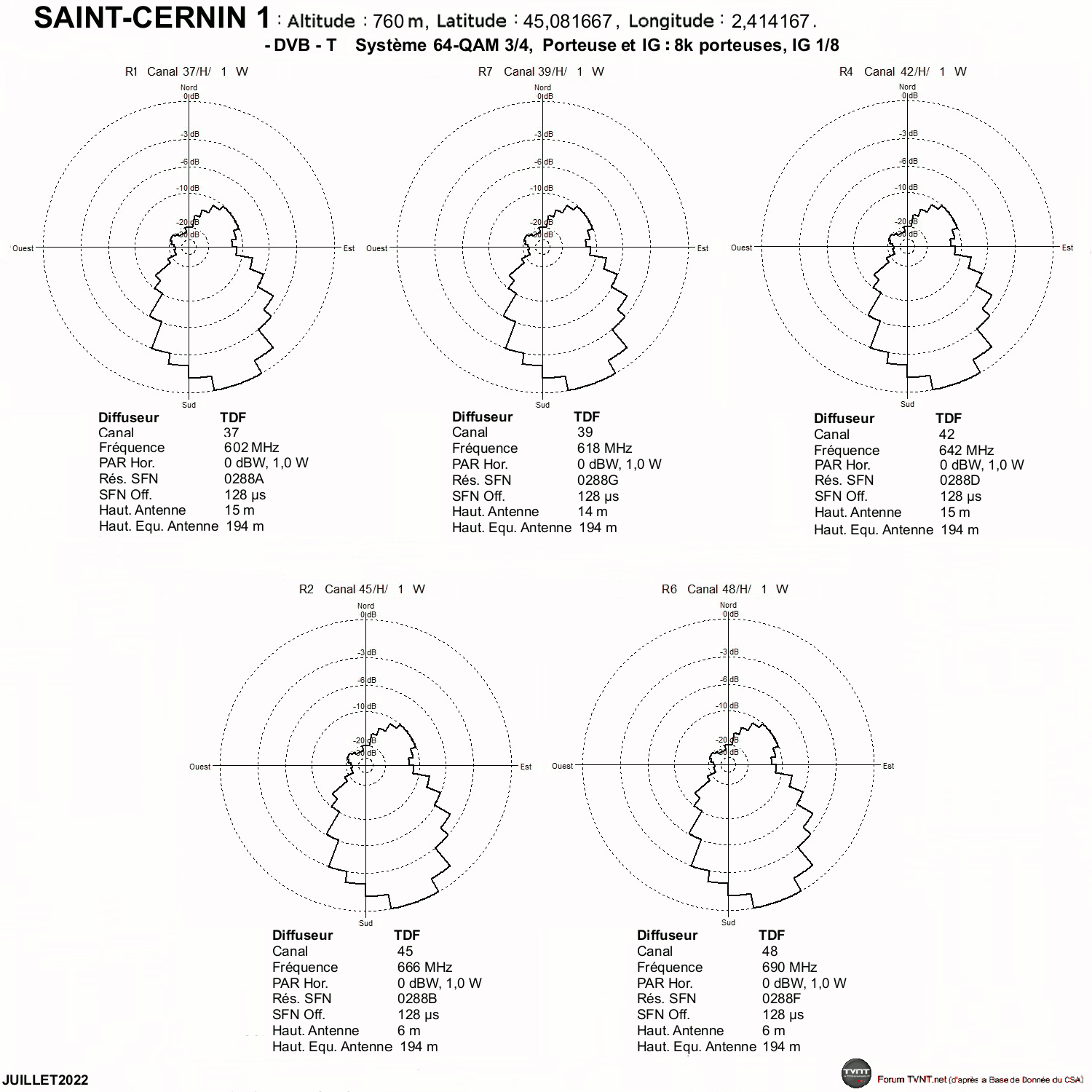

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
SAINT-CERNIN 1.gif

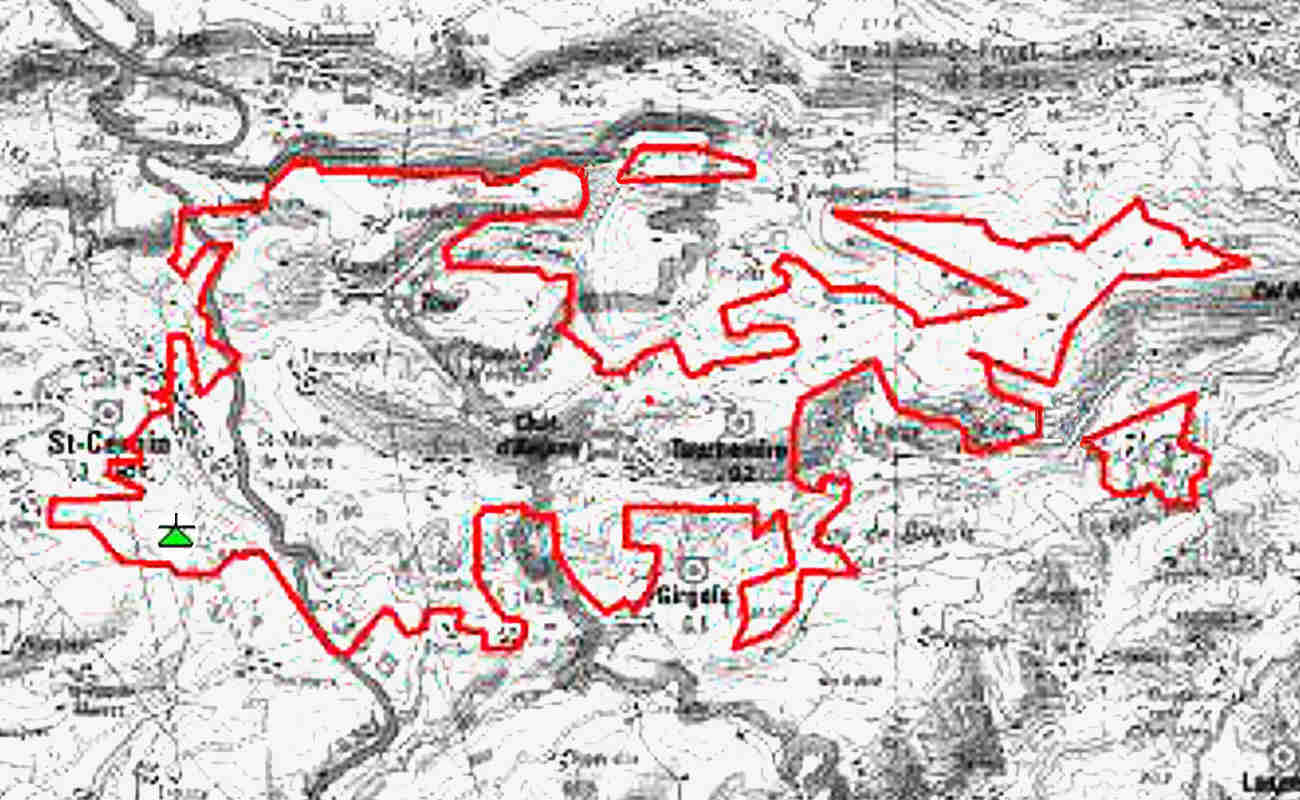

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
St Cernin 1.jpg


-------------------------------------------------------------------------------------

SAINT-CERNIN 2 - CENTRE - LA CROIX-SAINT-PIERRE

Il y a 2 pylônes pour la TNT sur le site de la Croix Saint Pierre, commune de Saint-Cernin :
:arrow: Localisation du pylône TDF qui diffuse les multiplex R1 et R2.
:arrow: Localisation du pylône ITAS TIM qui diffuse les multiplex R4, R6 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39V 2,4W (ITAS TIM).
R2: 45V 2,4W (TDF).
R6: 48V 2,4W (ITAS TIM).
R4: 51V 2,4W (ITAS TIM).
R1: 54V 2,4W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42

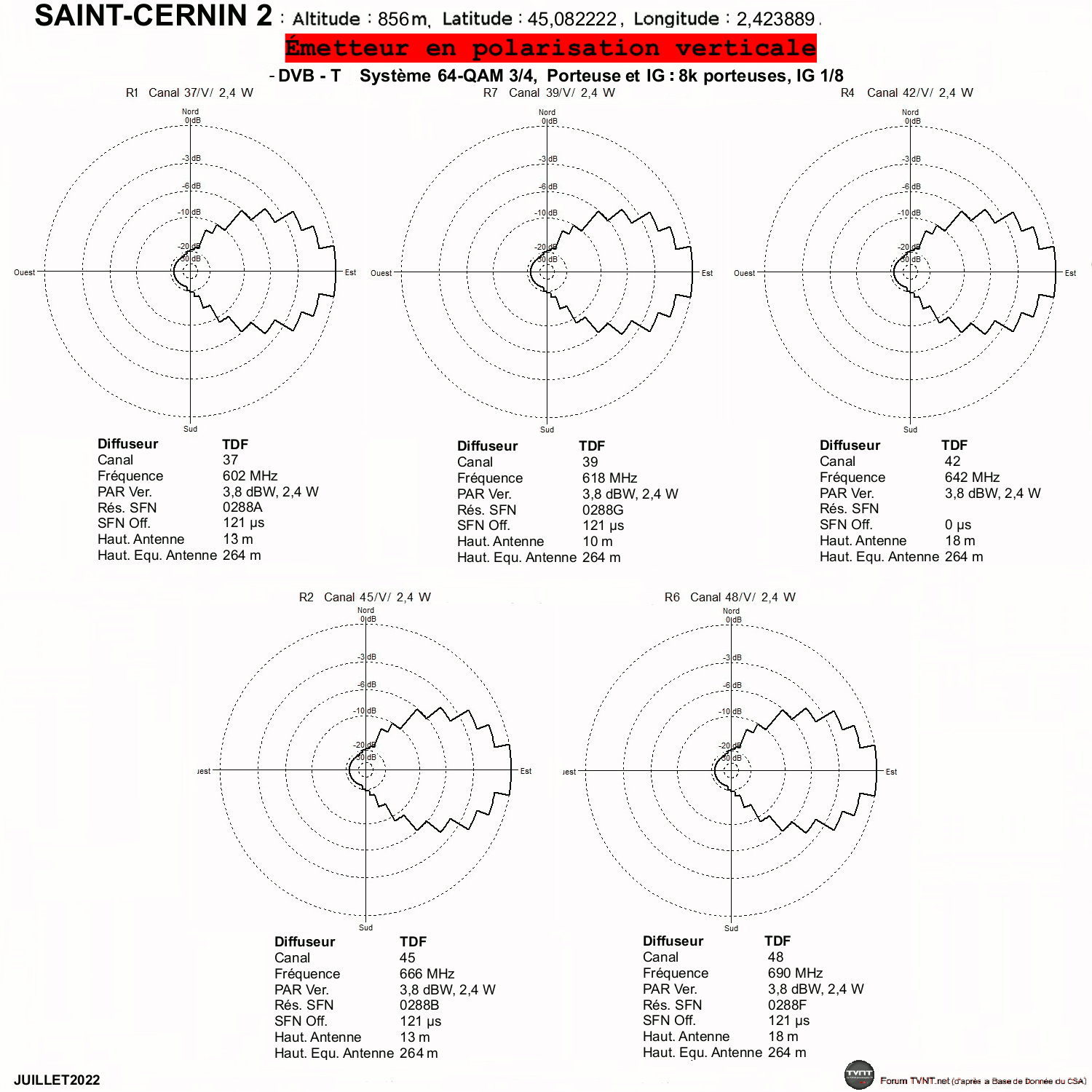

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
SAINT-CERNIN 2.gif


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
St Cernin 2.jpg


-------------------------------------------------------------------------------------

SAINT-FLOUR 2 - CENTRE - PLACE DES ROCHES

:arrow: Localisation du pylône TDF de la Place d'Armes à Saint-Flour.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 26H 420mW (TDF). (sur canal 51 avant le 06/11/2018)
R2: 31H 420mW (TDF). (sur canal 21 avant le 06/11/2018)
R3: 32H 450mW (TDF). (sur canal 50 avant le 06/11/2018)
R1: 33H 450mW (TDF).
R7: 35H 450mW (TDF).
R6: 46H 410mW (TDF).

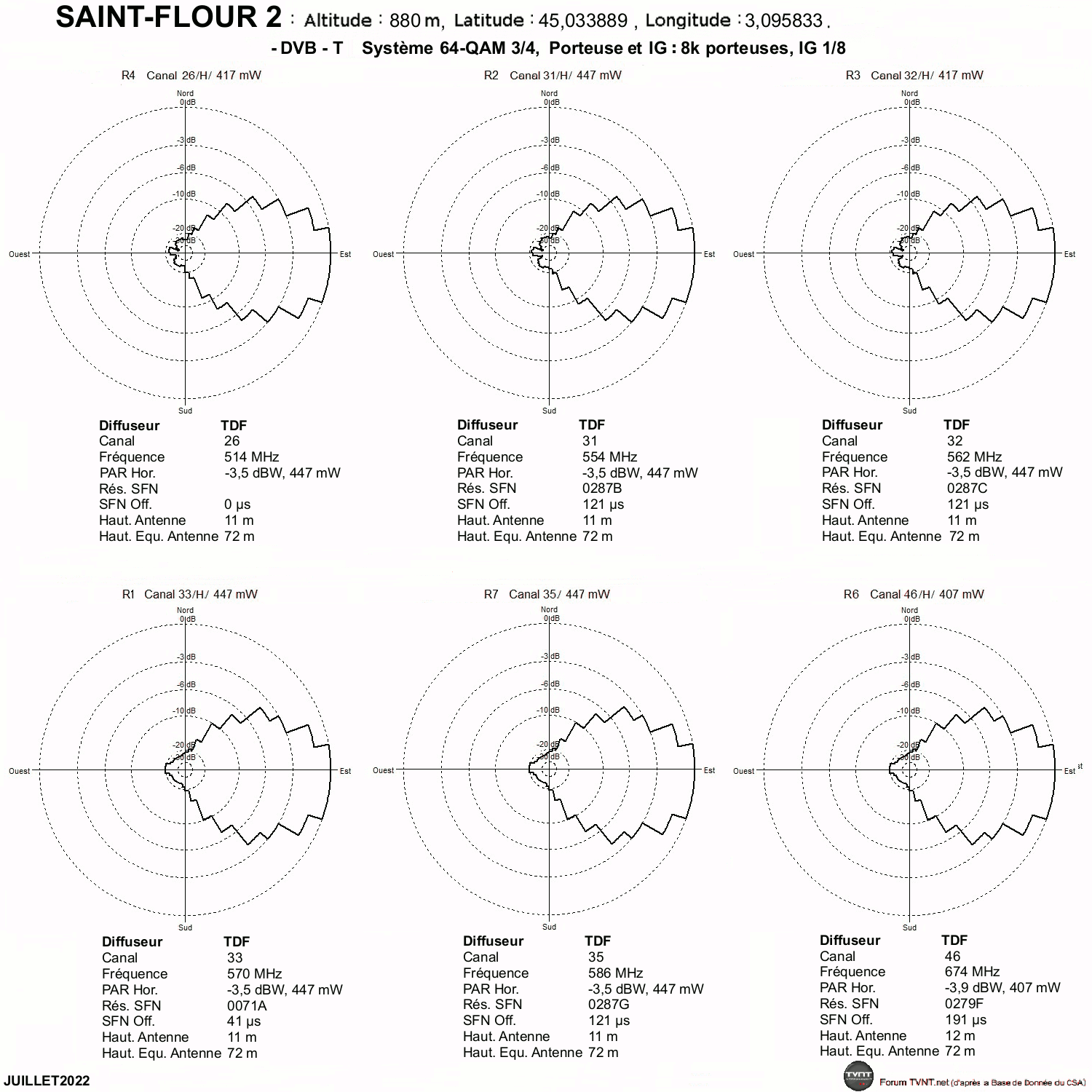

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
SAINT-FLOUR 2.gif

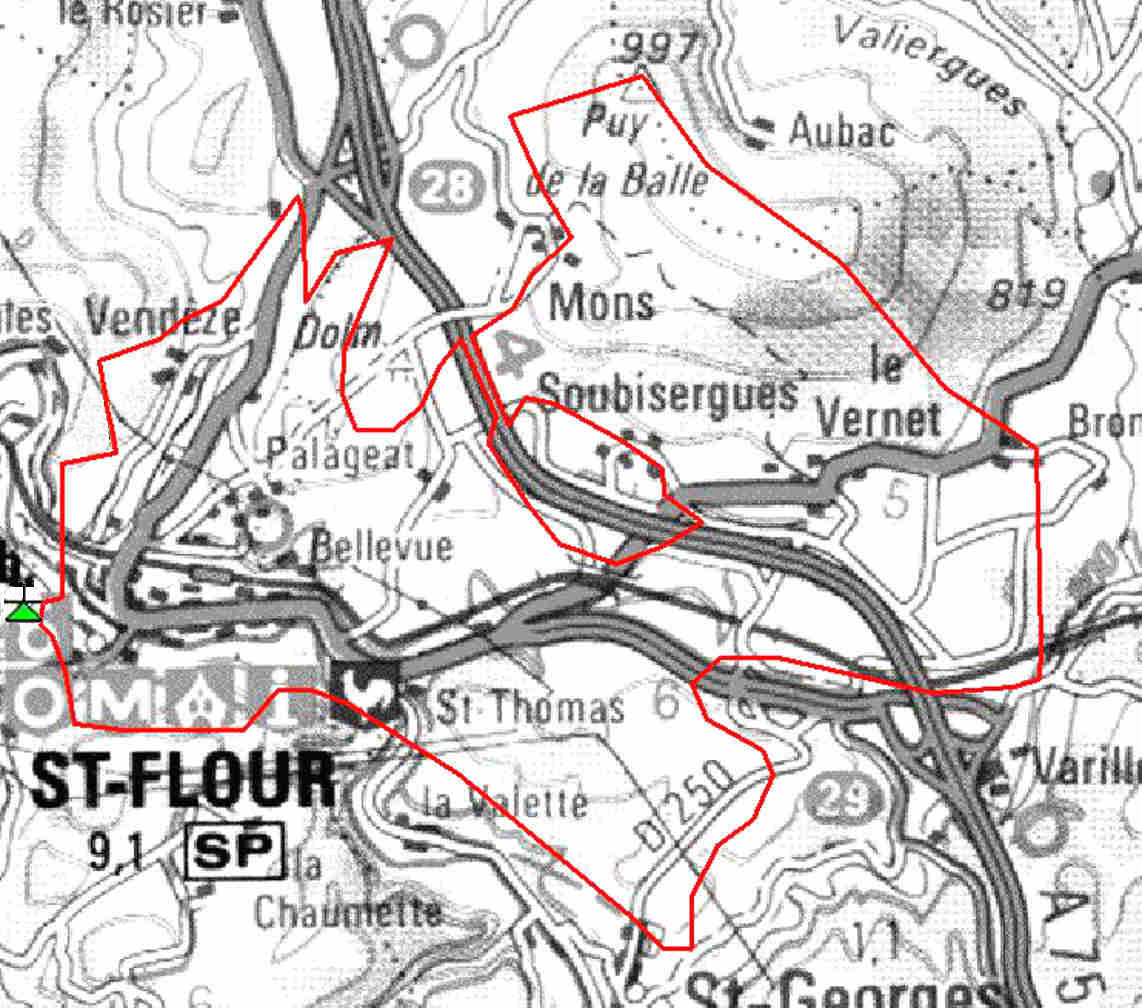

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Saint-Flour 2.JPG


-------------------------------------------------------------------------------------

SAINT-JACQUES-DES-BLATS 1 - PAS DES ALPINS

:arrow: Localisation du pylône TDF du Pas des Alpins, Plomb du Cantal, commune de Saint-Jacques-des-Blats.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 25H 1,2W (TDF).
R6: 28H 1,2W (TDF).
R7: 29H 1,5W (TDF).
R4: 30H 1,2W (TDF).
R2: 47H 1,5W (TDF).

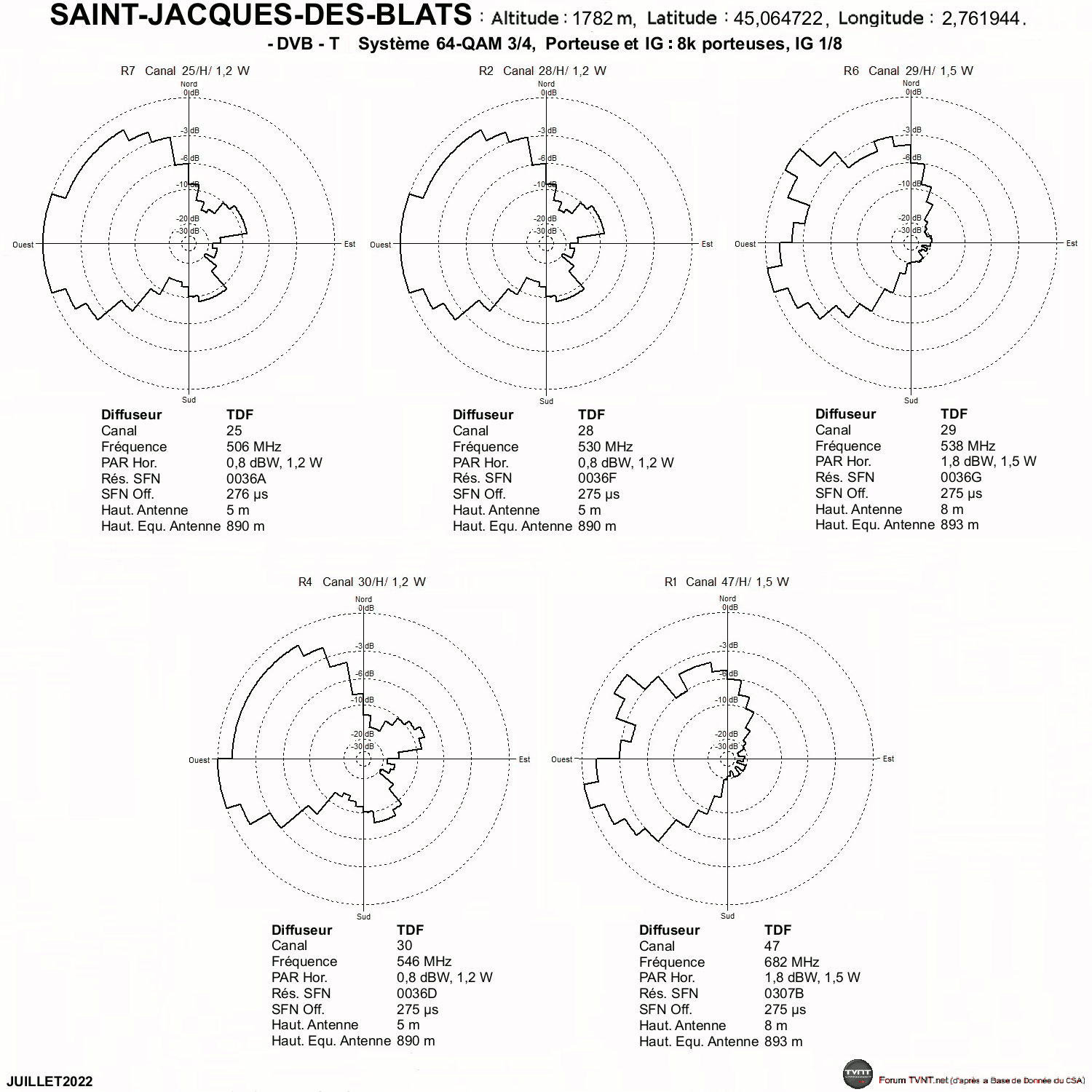

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

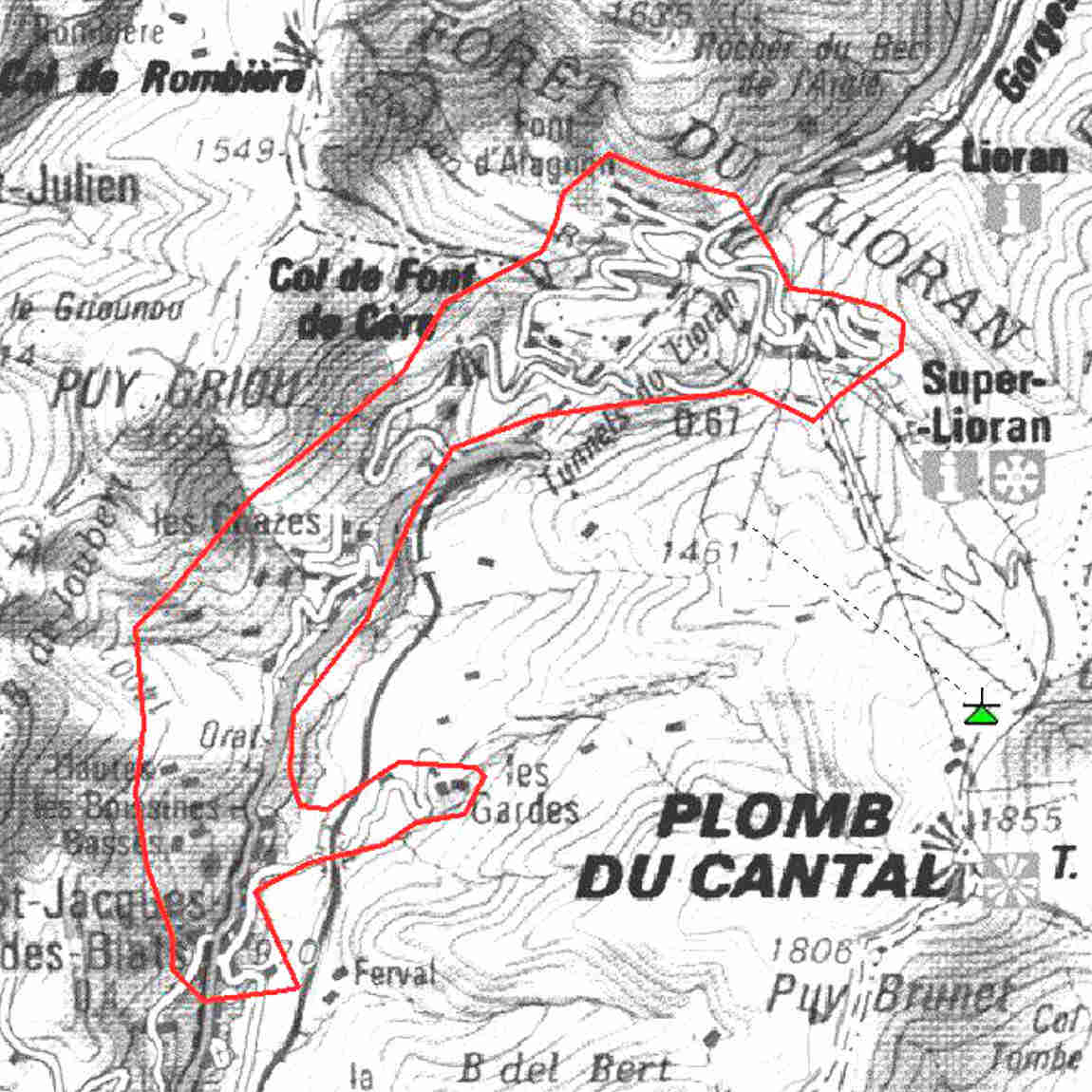

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

SAINT-MARTIN-SOUS-VIGOUROUX - PAULHENC

Il y a 2 pylônes pour la TNT sur le site de Lagarde, sur la commune de Paulhenc :
:arrow: Localisation du pylône TDF, qui diffuse le multiplex R1.
:arrow: Localisation du pylône ITAS TIM, qui diffuse les multiplex R2, R4, R6 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 3W (ITAS TIM).
R2: 45H 3W (ITAS TIM).
R6: 48H 3W (ITASTIM).
R1: 49H 1,1W (TDF).
R4: 51H 3W (ITASTIM).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 22 et le R4 sur le canal 42

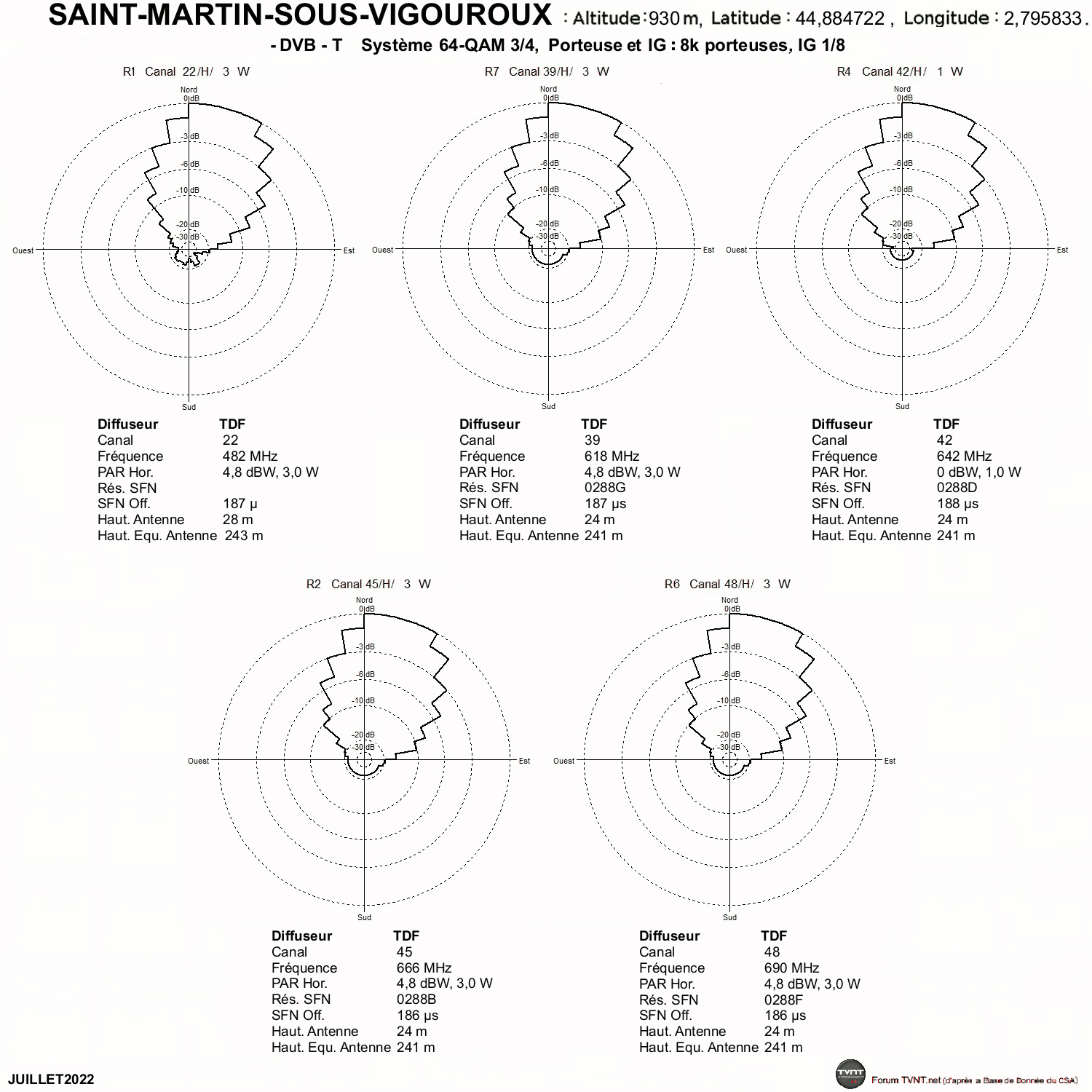

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

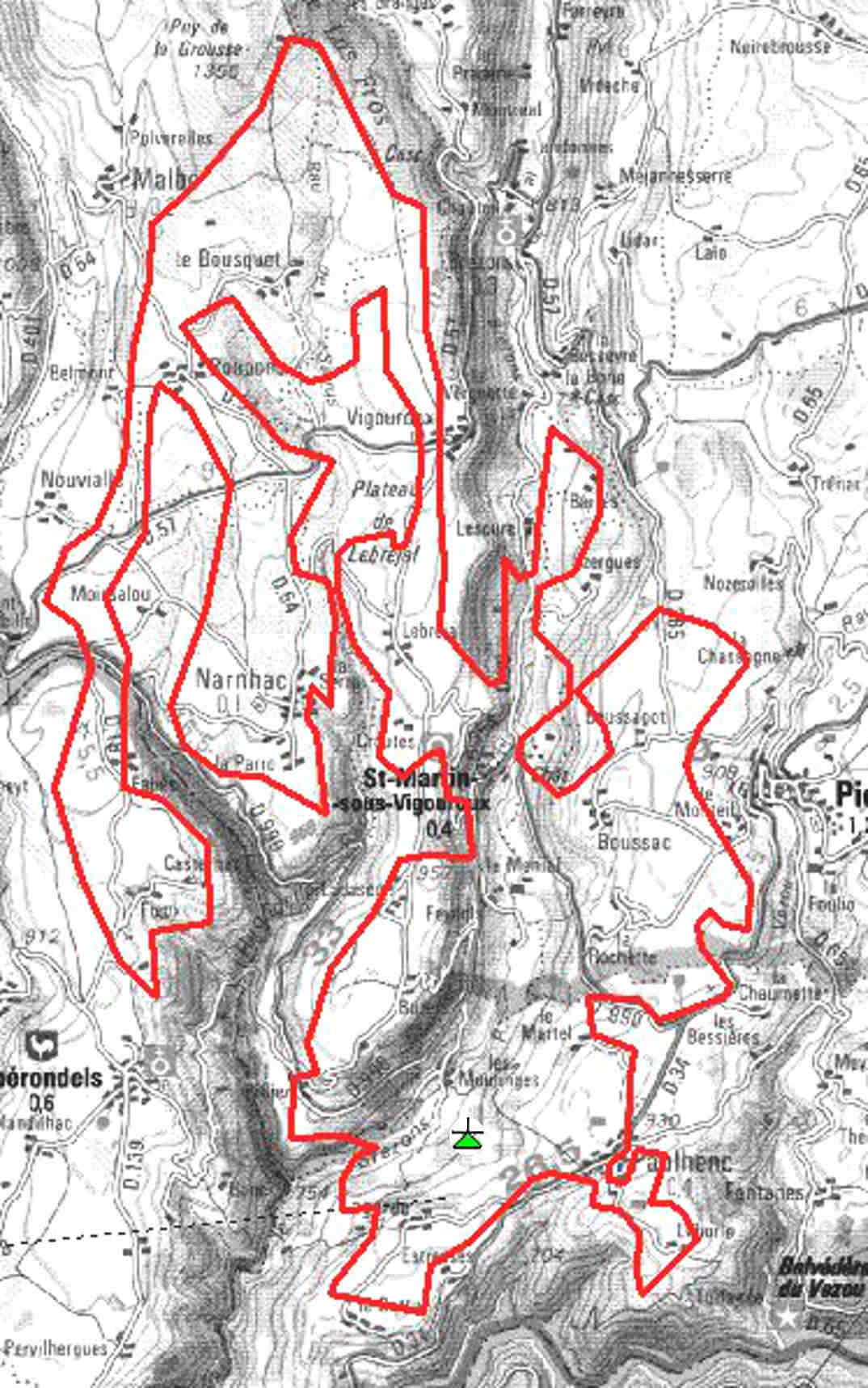

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

SAINT-MARTIN-VALMEROUX - LA CROIX DE JALLENC

:arrow: Localisation du pylône TDF des Côtes de Saint Martin, commune de Saint-Martin-Valmeroux.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 200mW (TDF).
R2: 45H 210mW (TDF).
R6: 48H 210mW (TDF).
R4: 51H 210mW (TDF).
R1: 54H 210mW (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42

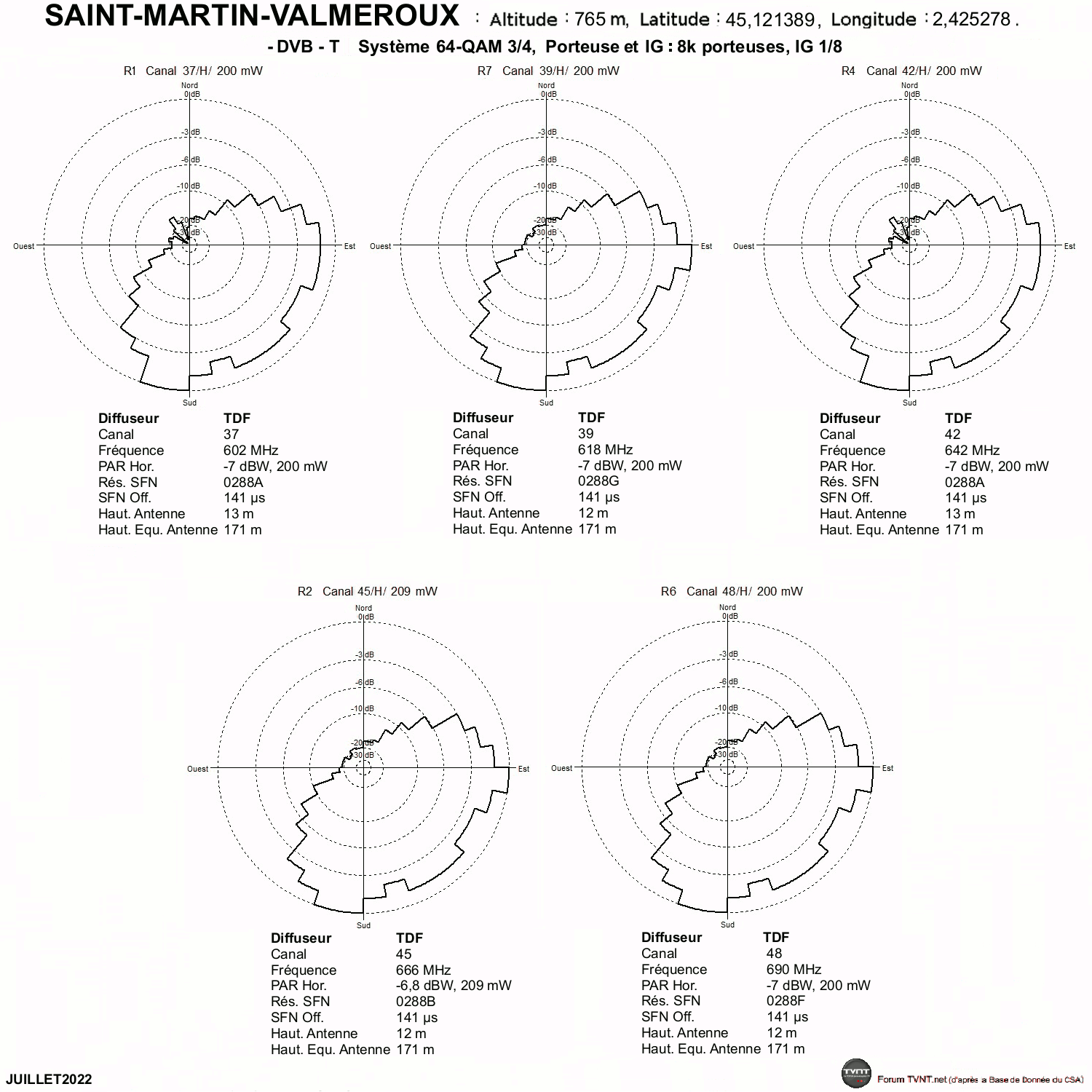

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
St Martin Valmeroux.jpg


-------------------------------------------------------------------------------------

SAINT-PAUL - LES CÔTES DE LAUBÉNIE

v:arrow: Localisation du pylône TDF de La Champagne, Laubénie, commune de Saint-Paul-de-Salers.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 1,5W (TDF).
R2: 45H 1,5W (TDF).
R6: 48H 1,5W (TDF).
R4: 51H 1,5W (TDF).
R1: 54H 1,5W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42

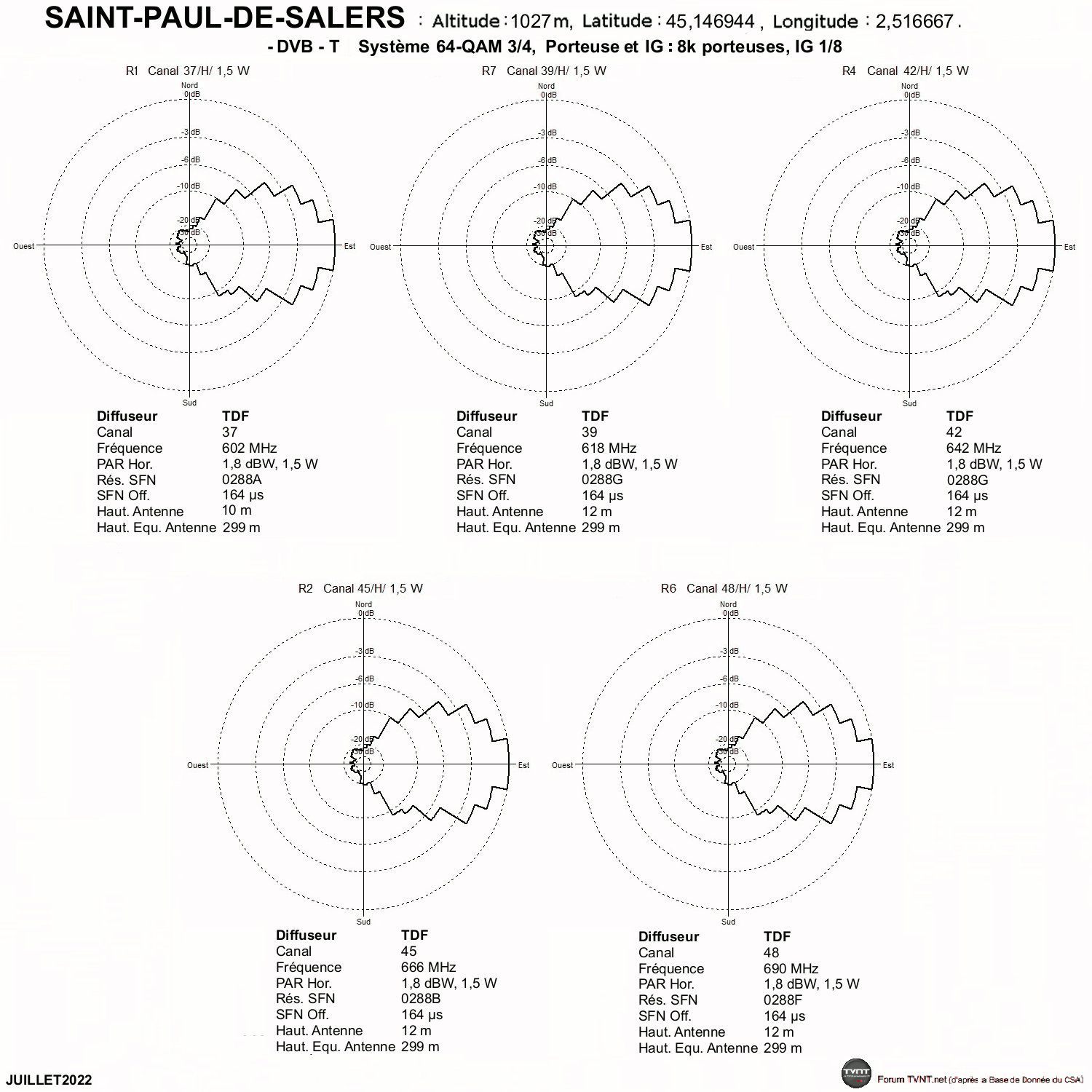

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

SAINT-RÉMY-DE-CHAUDES-AIGUES - LA ROCHE CANHILAC

:arrow: Localisation du pylône TDF de La Roche Canhilac, commune de Saint-Rémy-de-Chaudes-Aigues.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 26H 2W (TDF). (sur canal 51 avant le 06/11/2018)
R2: 31H 2W (TDF). (sur canal 21 avant le 06/11/2018)
R1: 33H 2,2W (TDF).
R7: 35H 2,2W (TDF).
R6: 46H 2W (TDF).

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

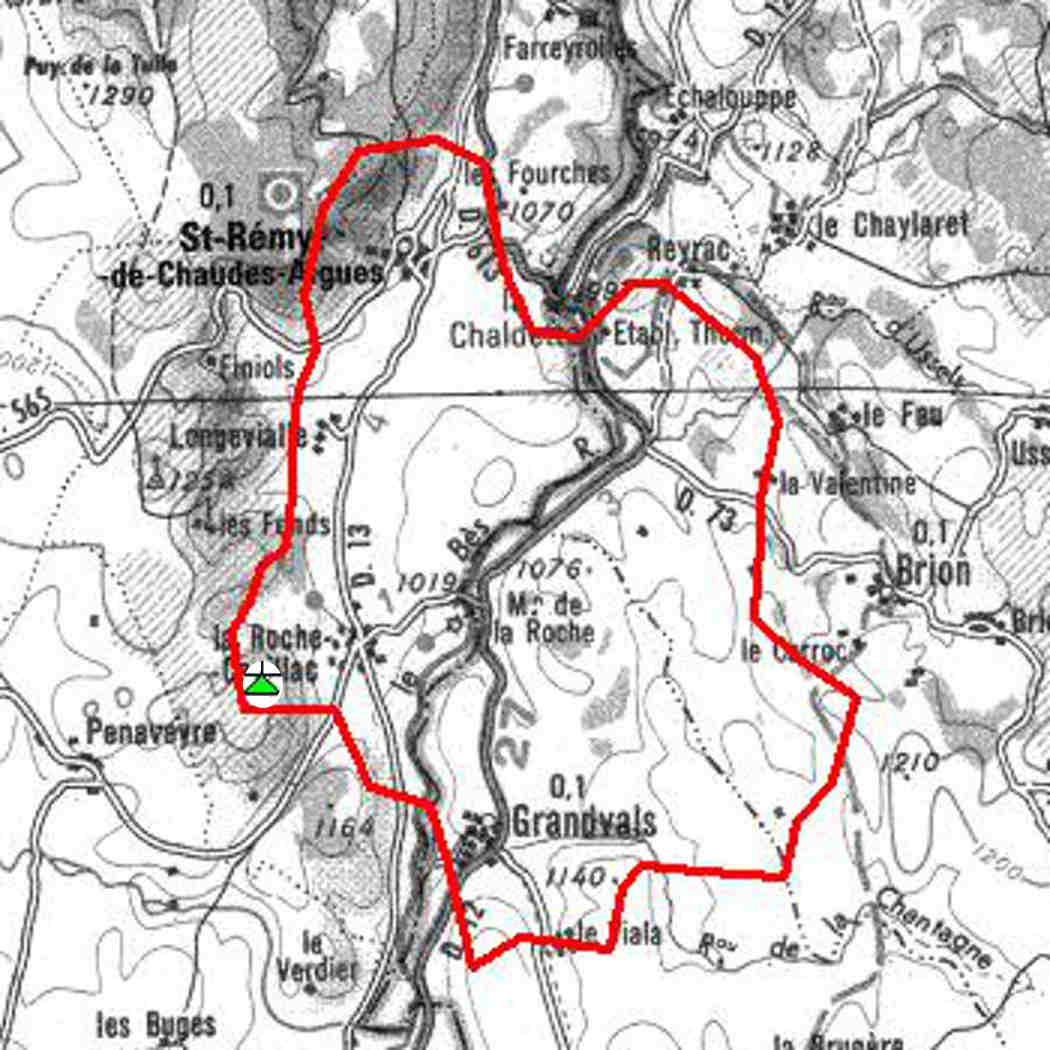

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

SAINT-SIMON - MONTAGNE DU PEINTRE

:arrow: Localisation du pylône ITAS TIM de la Montagne du Peintre, commune de Saint-Simon.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 1W (ITAS TIM).
R3: 43H 1W (ITAS TIM).
R2: 45H 1W (ITAS TIM).
R6: 48H 1W (ITAS TIM).
R4: 51H 1W (ITAS TIM).
R1: 54H 1W (ITAS TIM).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42

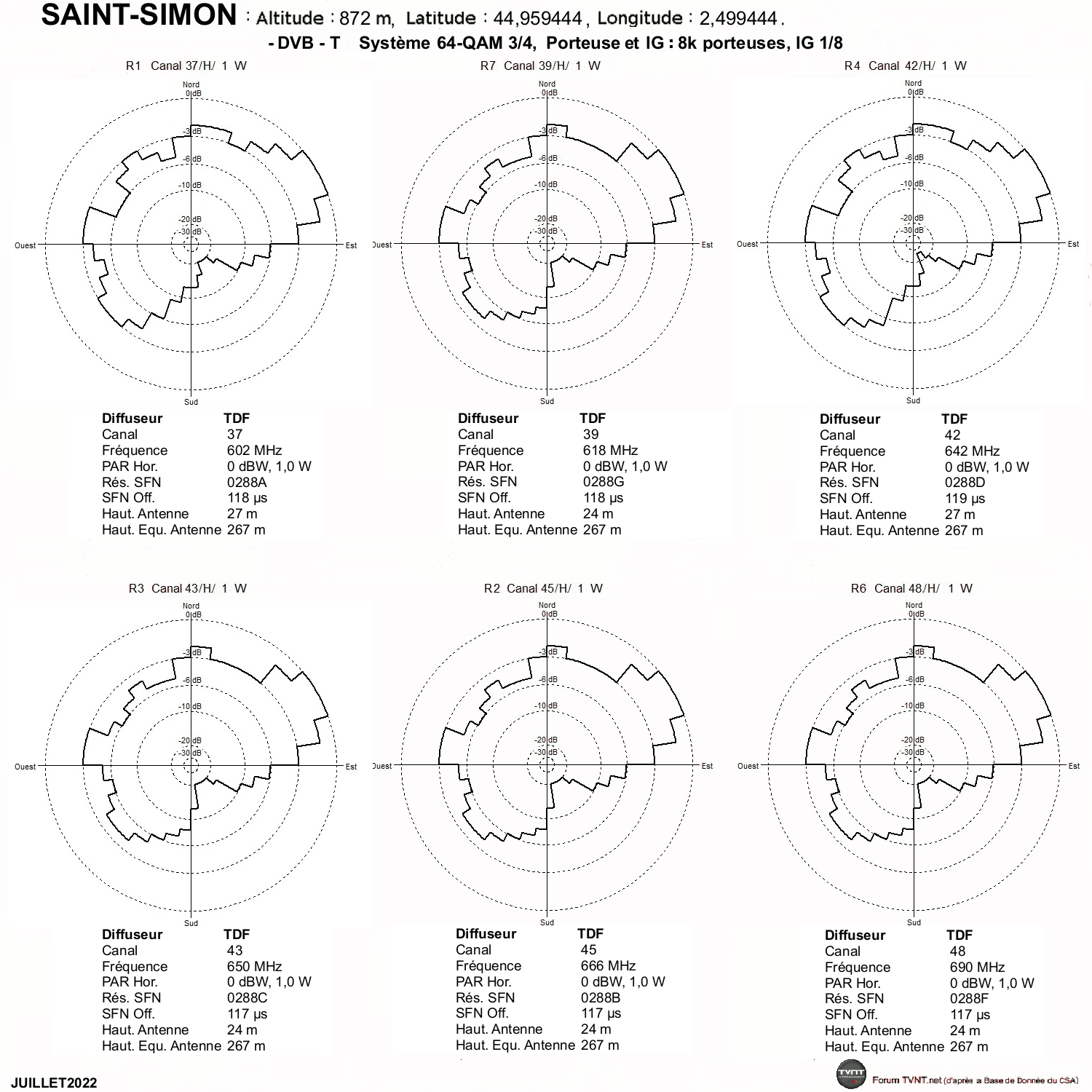

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

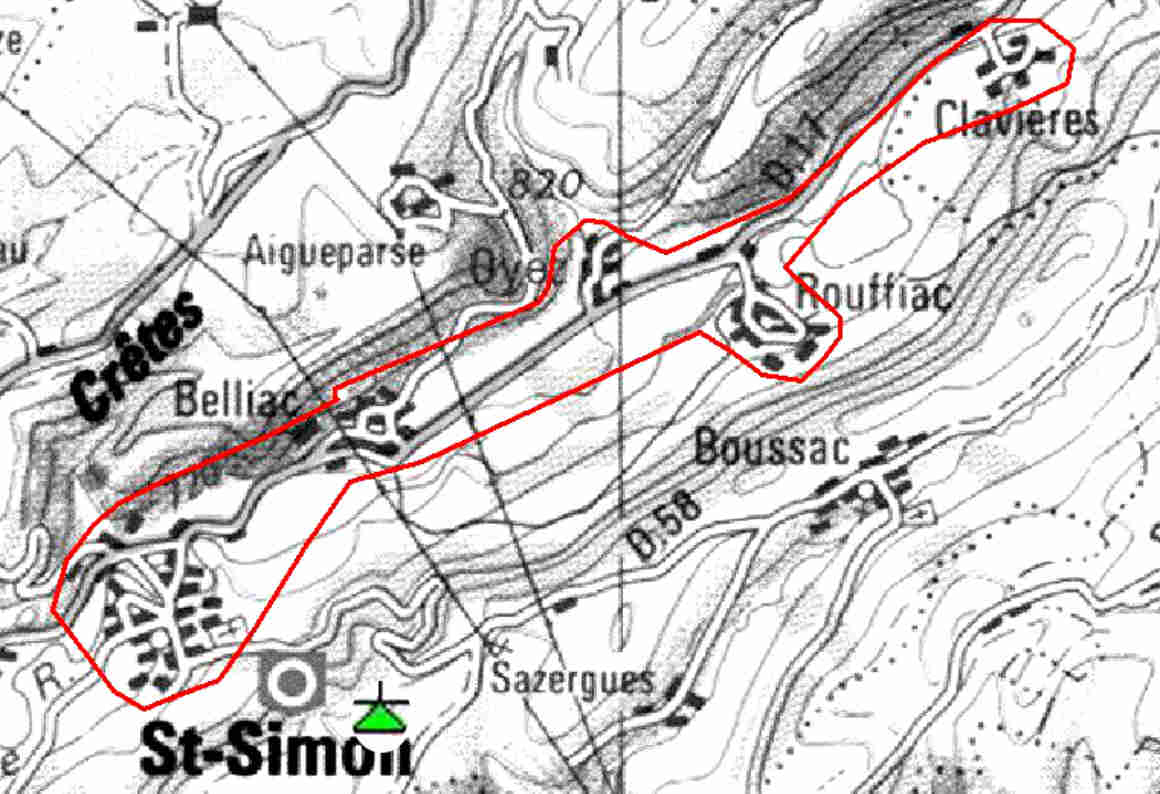

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

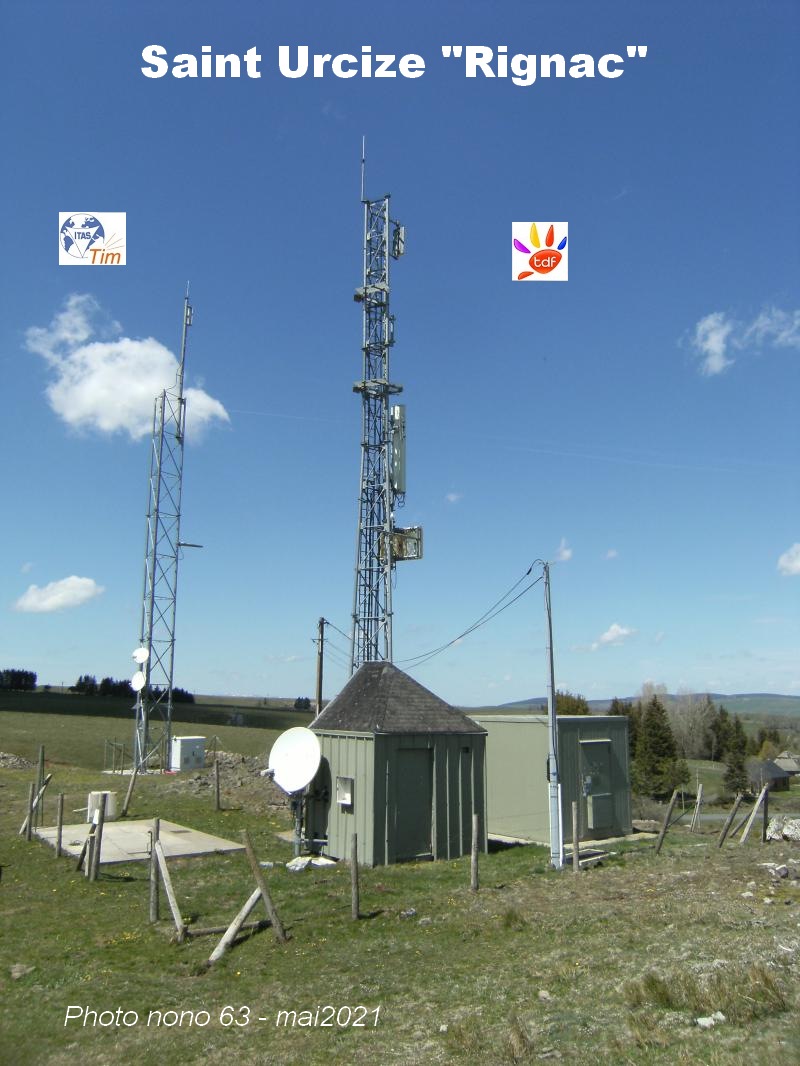

SAINT-URCIZE - RIGNAC

Il y a 2 pylônes pour la TNT sur le site de Rignac, commune de Saint-Urcize :
:arrow: Localisation du pylône TDF, qui diffuse les multiplex R1, R4 et R6.
:arrow: Localisation du pylône ITAS TIM. qui diffuse les multiplex R2 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 26H 600mW (TDF). (sur canal 51 avant le 06/11/2018)
R2: 31H 550mW (ITAS TIM). (sur canal 21 avant le 06/11/2018)
R1: 33H 600mW (TDF).
R7: 35H 600mW (ITAS TIM).
R6: 46H 600mW (TDF).

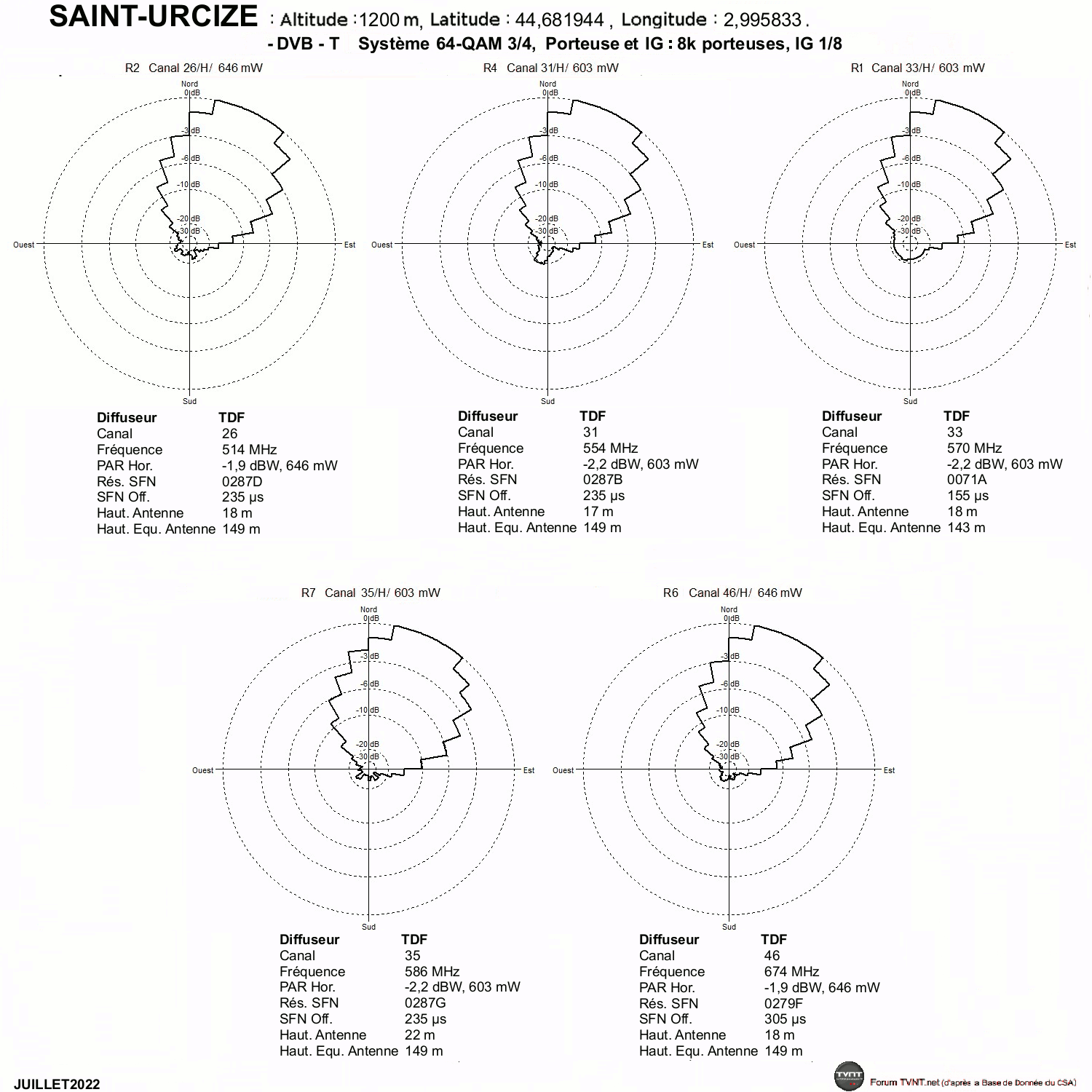

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

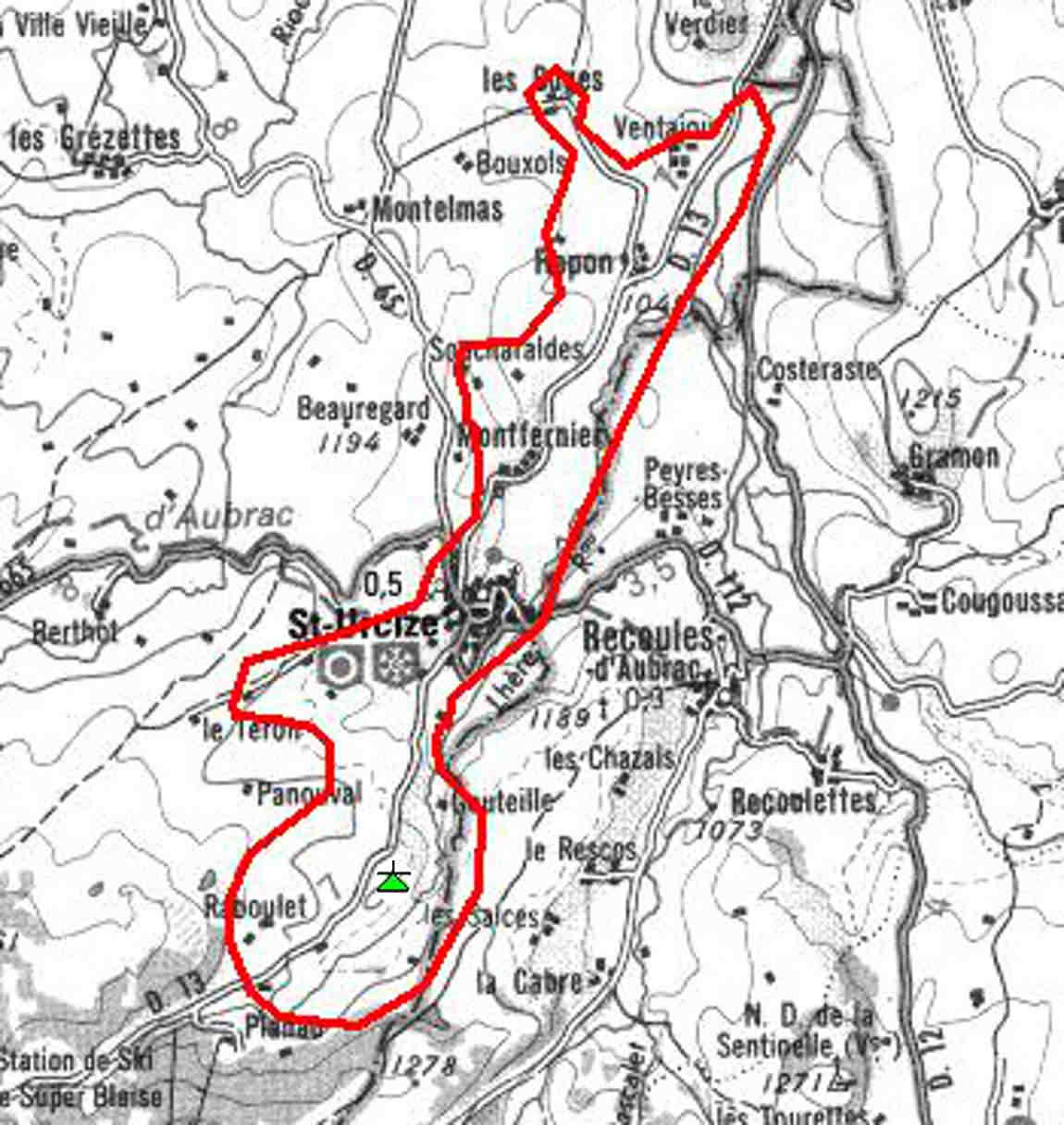

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

SANSAC-DE-MARMIESSE - SAINT-MAMET-LA SALVETAT

:arrow: Localisation du pylône ITAS TIM de Vigouroux, sur la commune de Saint-Mamet-La Salvetat, qui diffuse tous les multiplex.

Le pylône TDF de La Bouriotte n'est plus utilisé pur diffuser la TNT.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 200mW (ITAS TIM).
R2: 45H 200mW (ITAS TIM).
R6: 48H 200mW (ITAS TIM).
R4: 51H 200mW (ITAS TIM).
R1: 54H 200mW (ITAS TIM).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42


:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

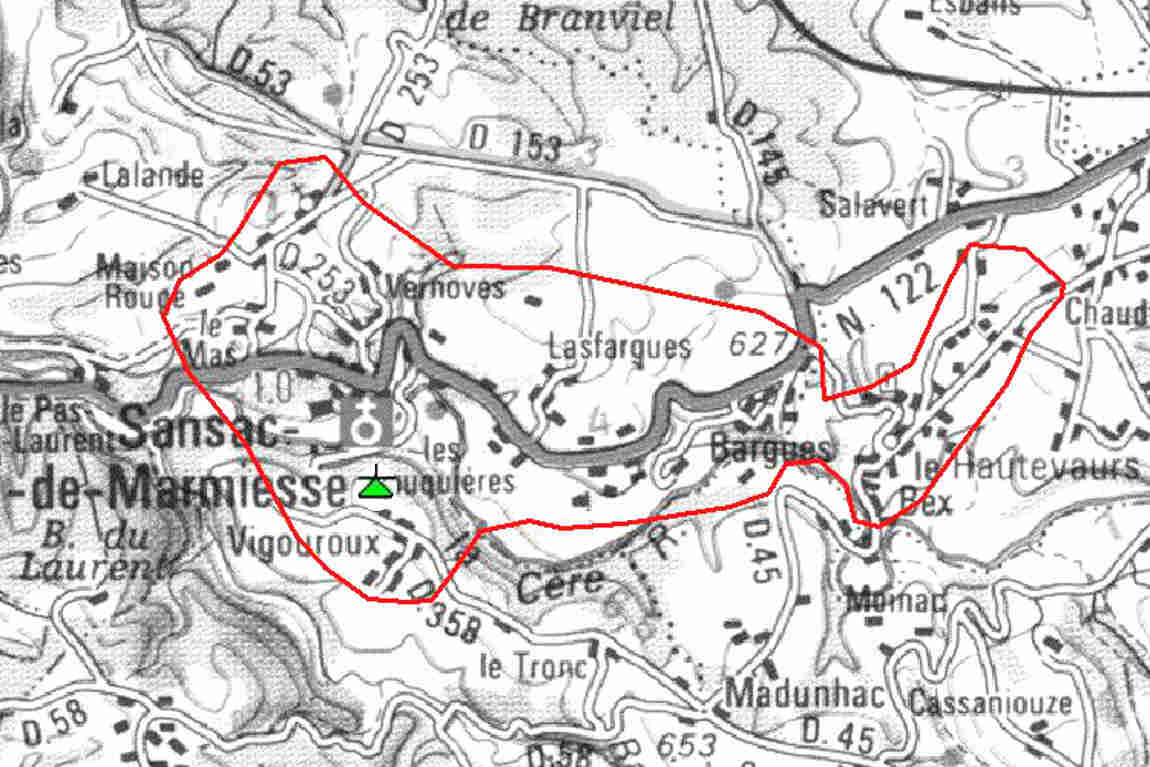

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

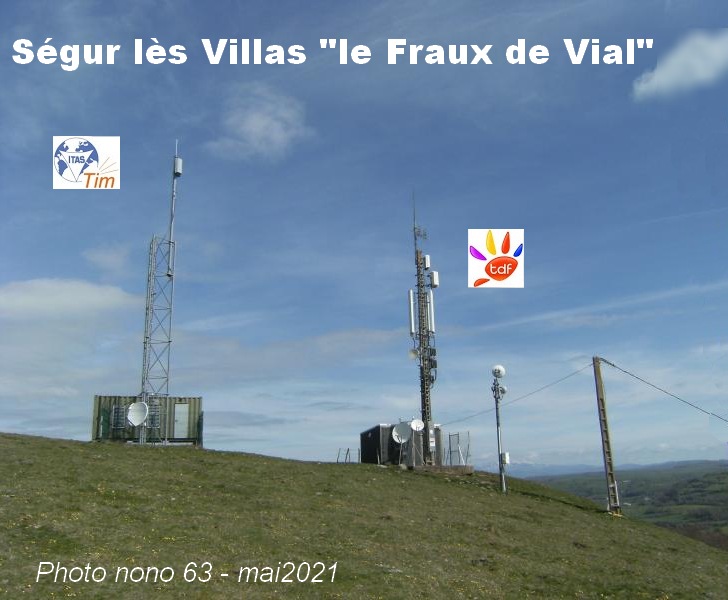

SÉGUR-LES-VILLAS - VIAL

Il y a 2 pylônes pour la TNT sur le site du Fraux de Vial, commune de Ségur-les-Villas :

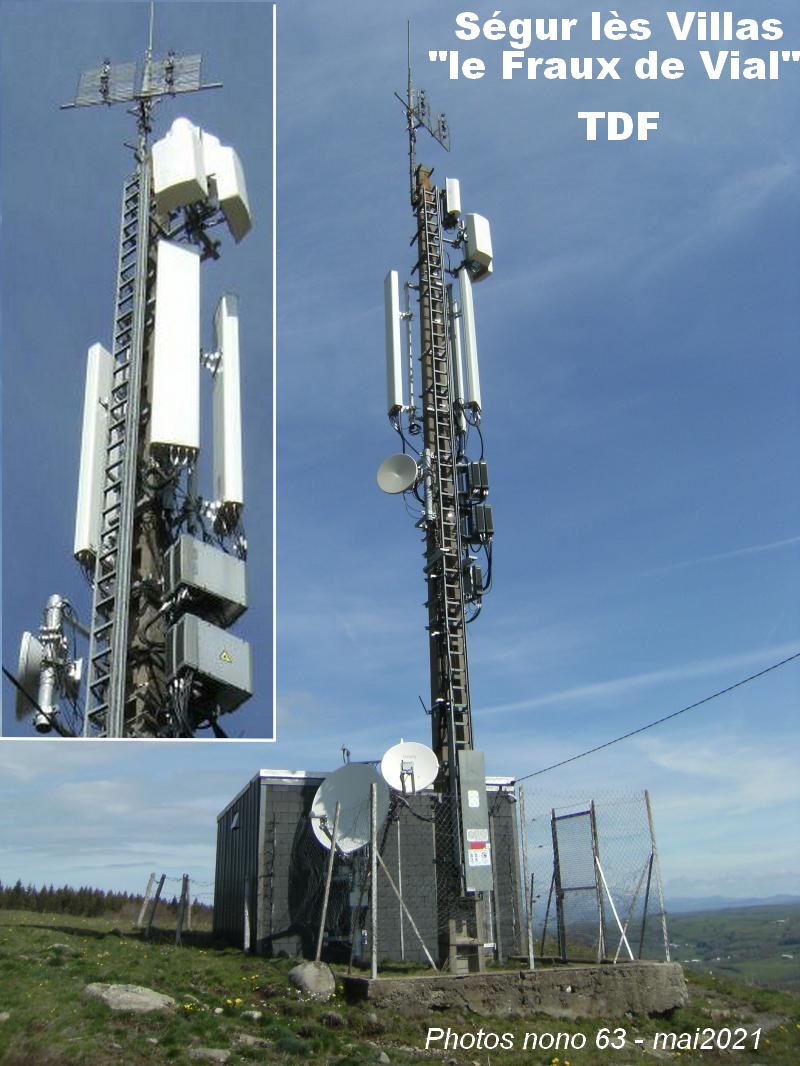

:arrow: Localisation du pylône TDF qui diffuse les multiplex R1 et R2.

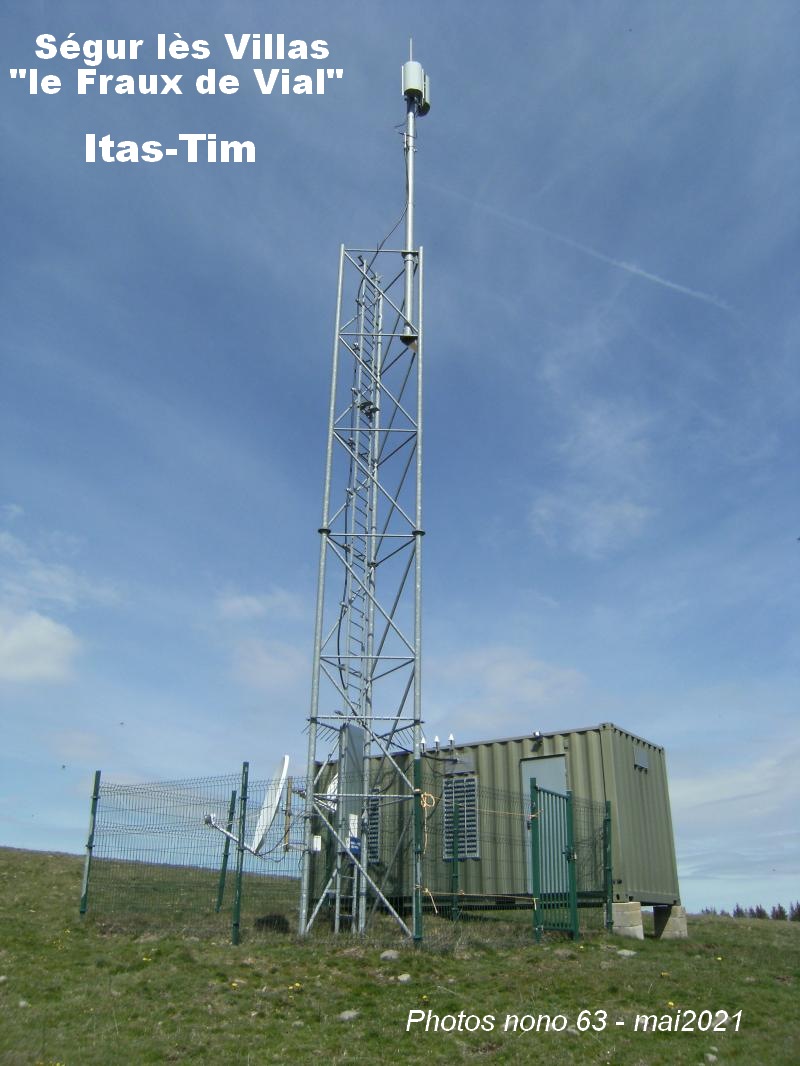

:arrow: Localisation du pylône ITAS TIM qui diffuse le multiplex R4, R6 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 25H 430mW (TDF).
R6: 28H 430mW (TDF).
R7: 29H 400mW (ITAS TIM).
R4: 30H 410mW (ITAS TIM).
R2: 47H 450mW (ITAS TIM).

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

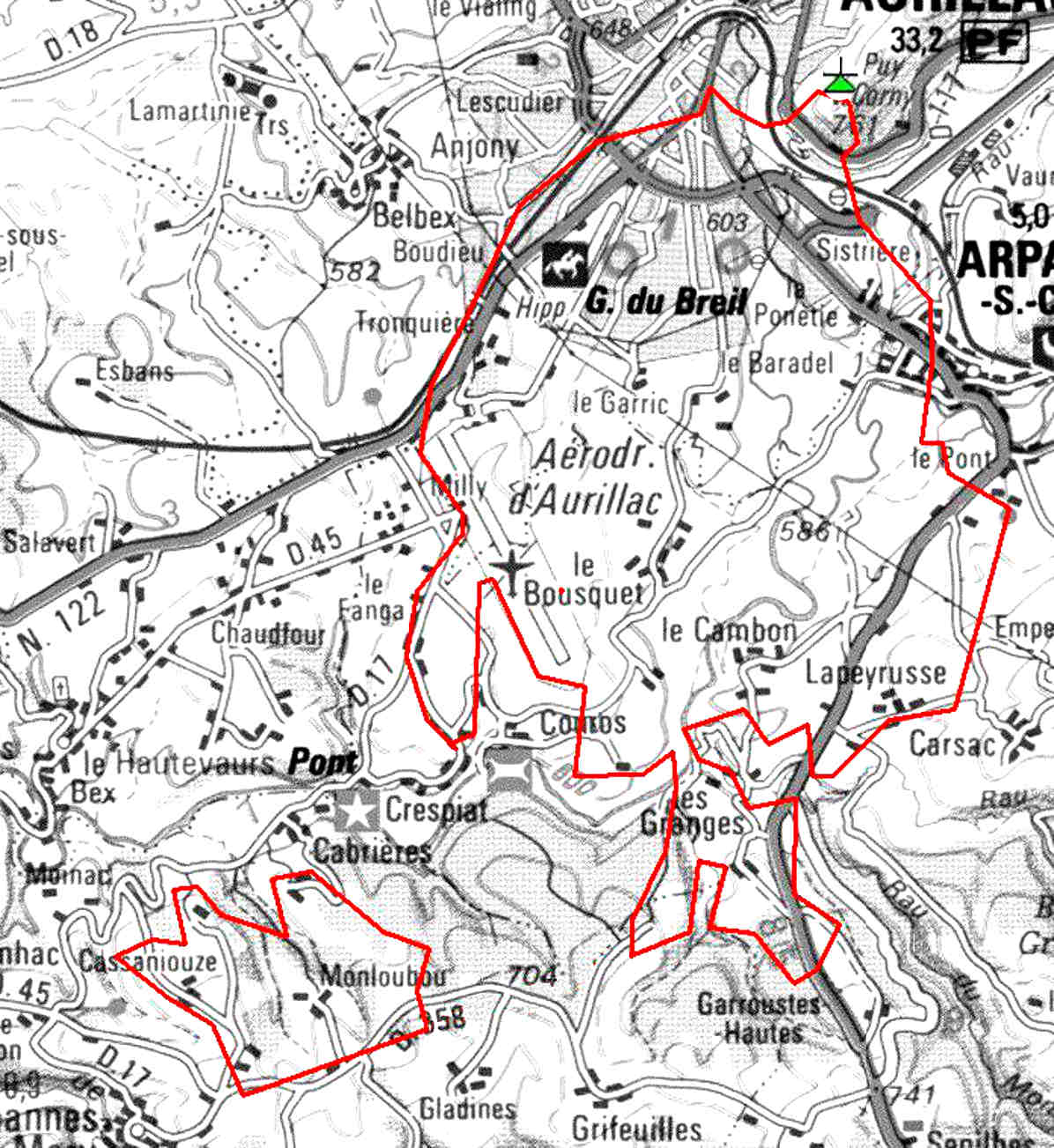

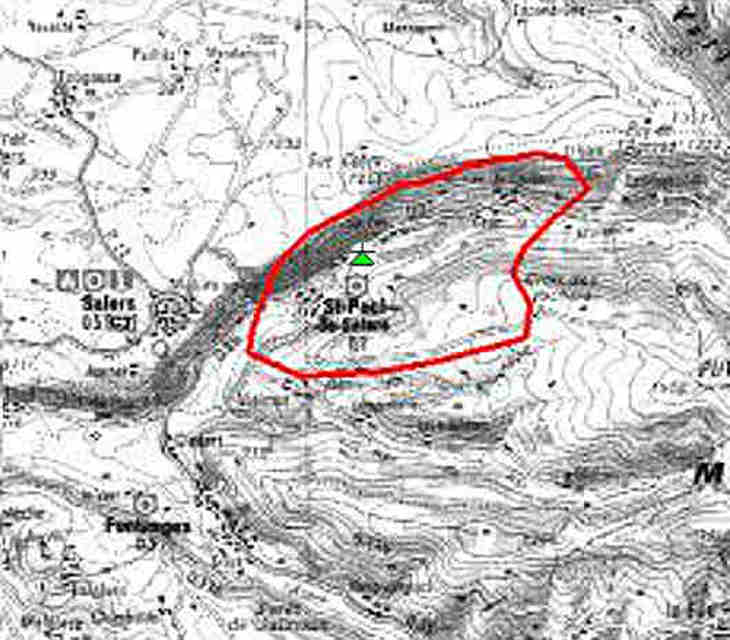

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

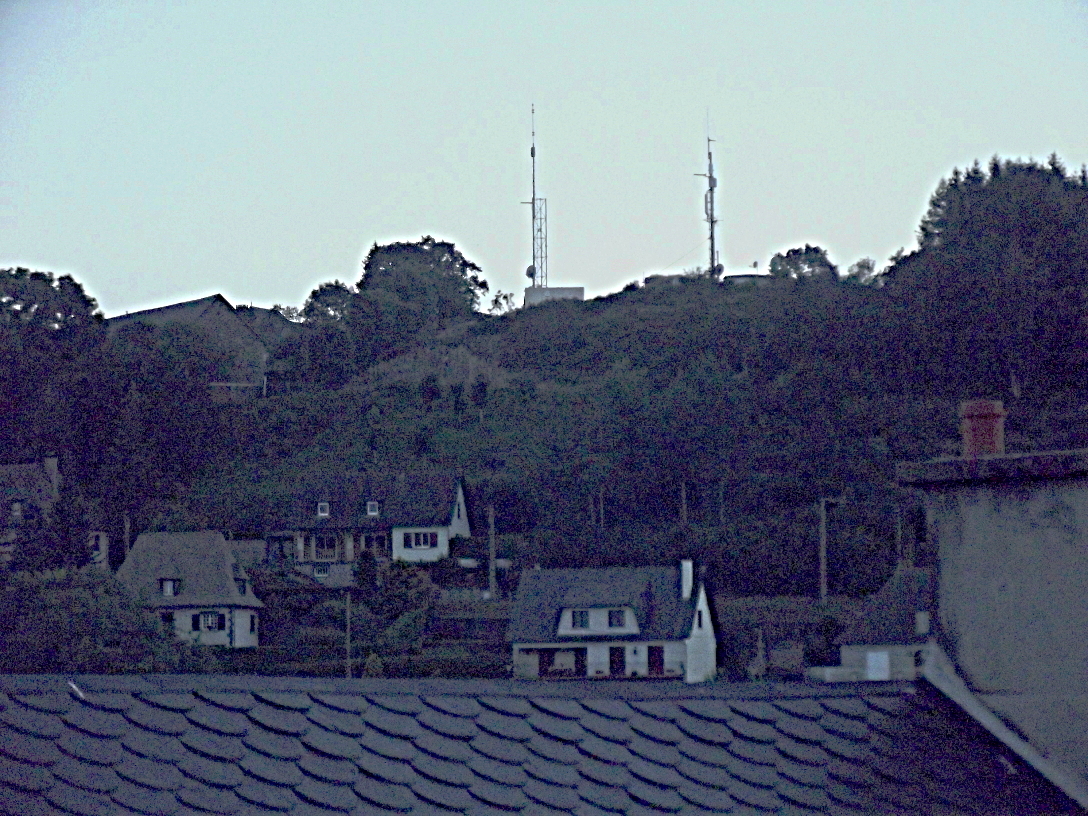

Segur les villas.JPG


-------------------------------------------------------------------------------------

THIÉZAC 1 - LESCURE

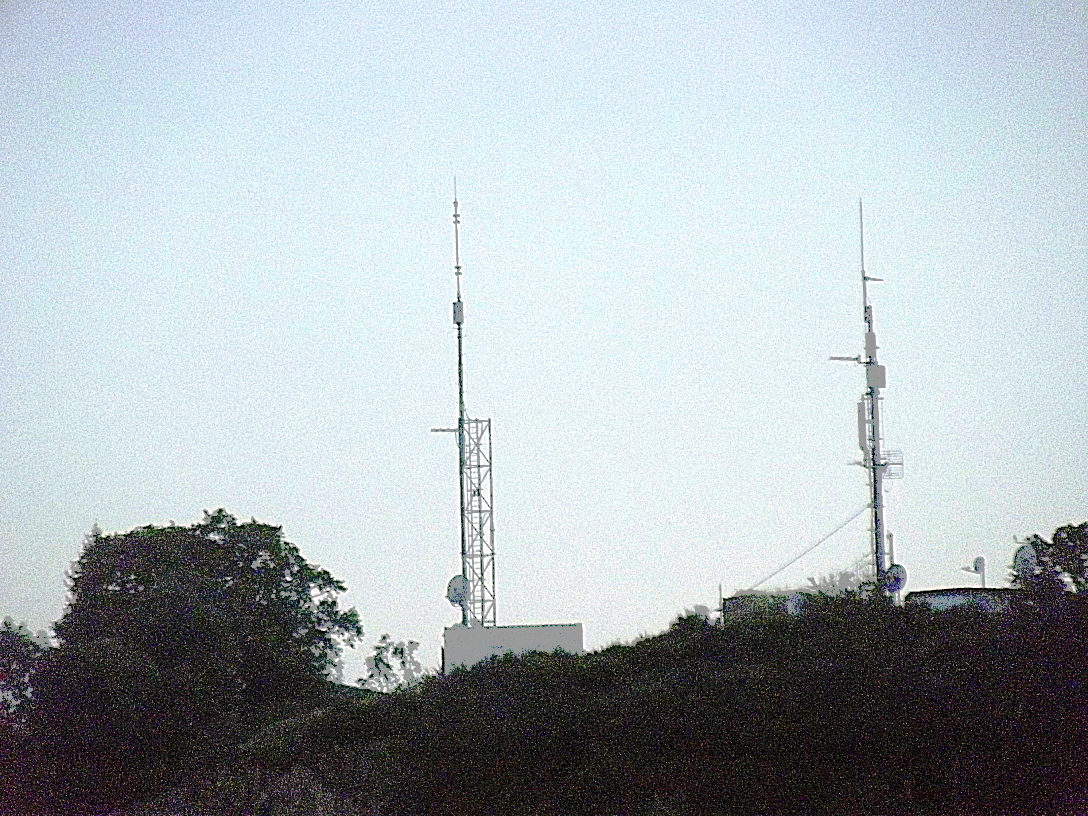

Il y a 2 pylônes pour la TNT sur le site de Lescure, commune de Thiézac :
:arrow: Localisation du pylône TDF, qui diffuse le multiplex R1.
:arrow: Localisation du pylône ITAS TIM, qui diffuse les multiplex R2, R4, R6 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 600mW (ITAS TIM).
R2: 45H 600mW (ITAS TIM).
R6: 48H 600mW (ITAS TIM).
R4: 51H 600mW (ITAS TIM).
R1: 58H 600mW (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 25 et le R4 sur le canal 42

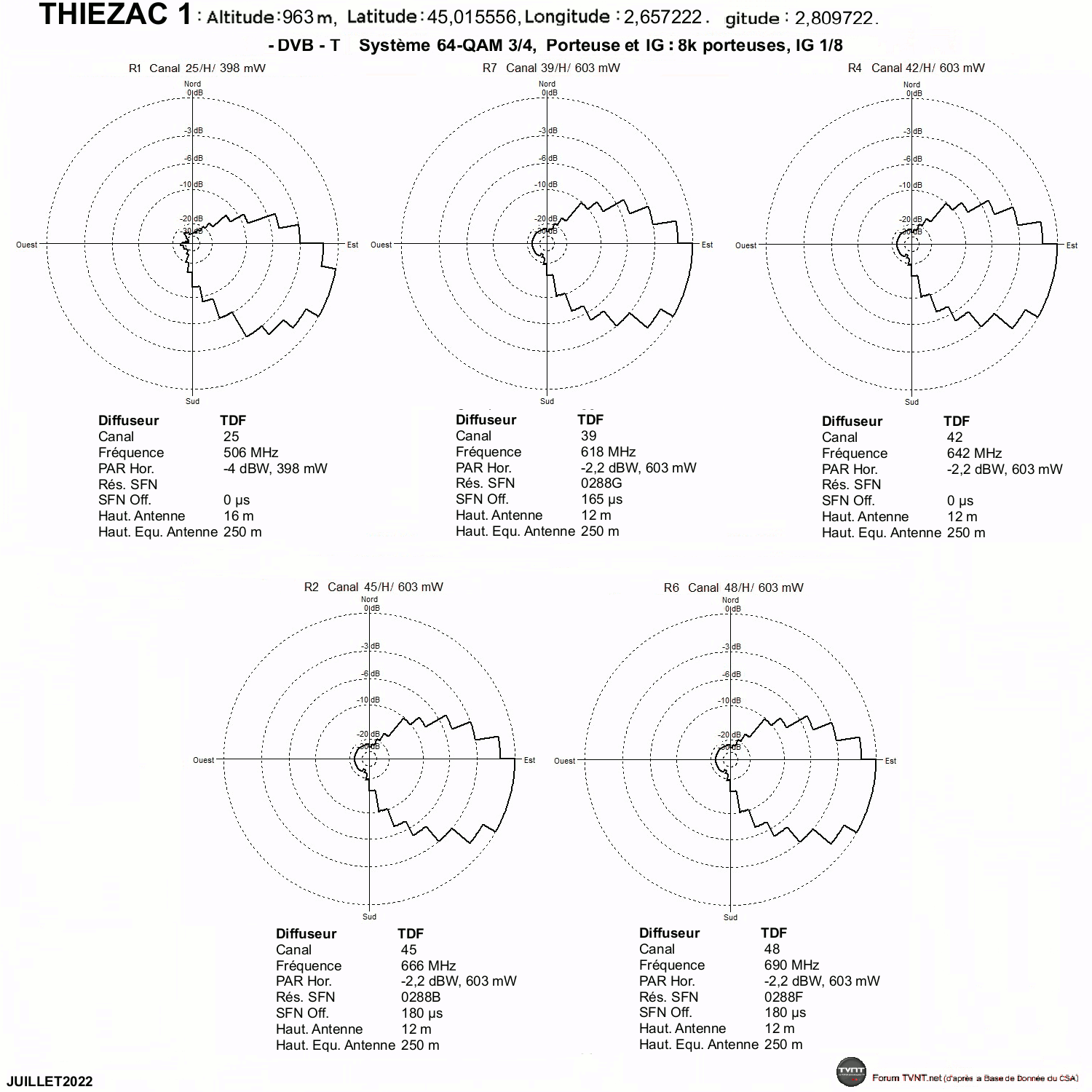

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
THIEZAC 1.gif

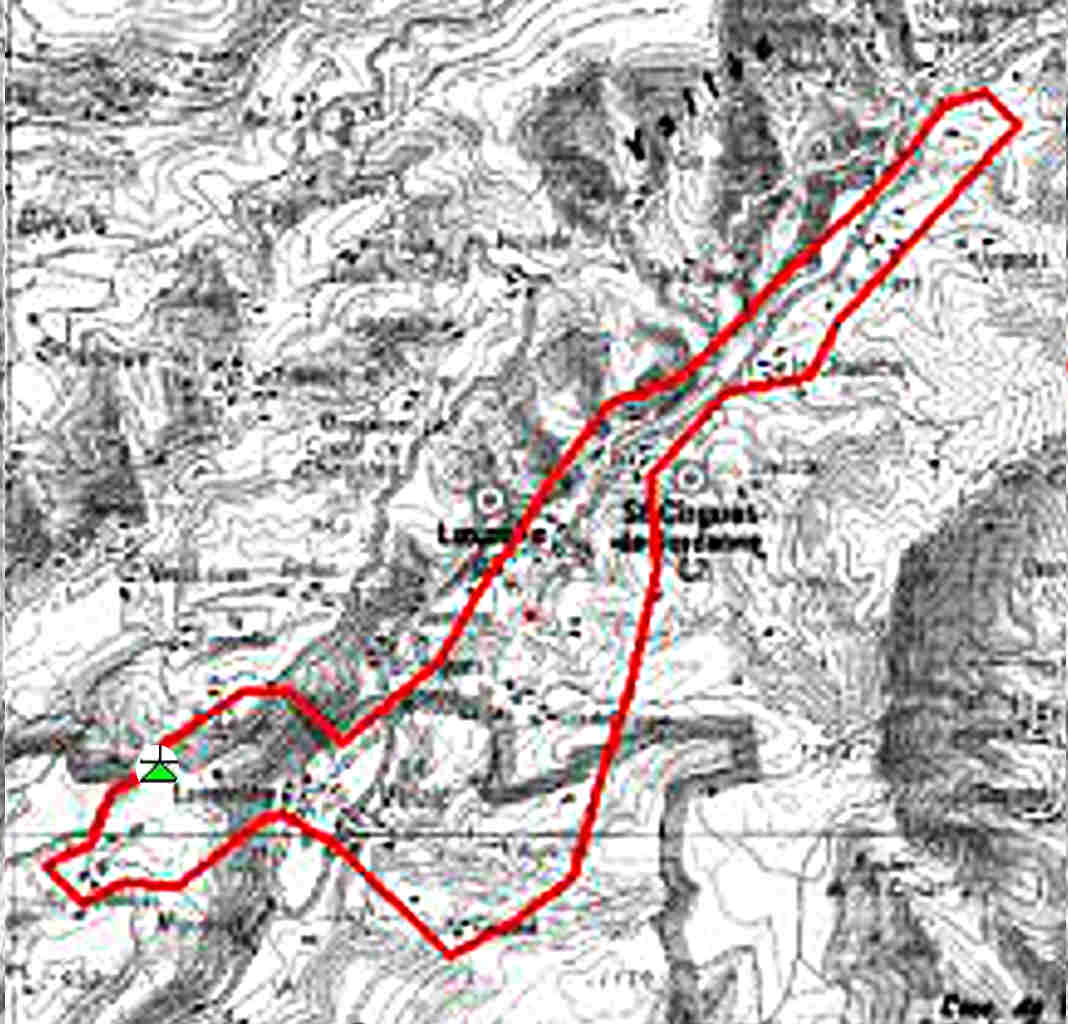

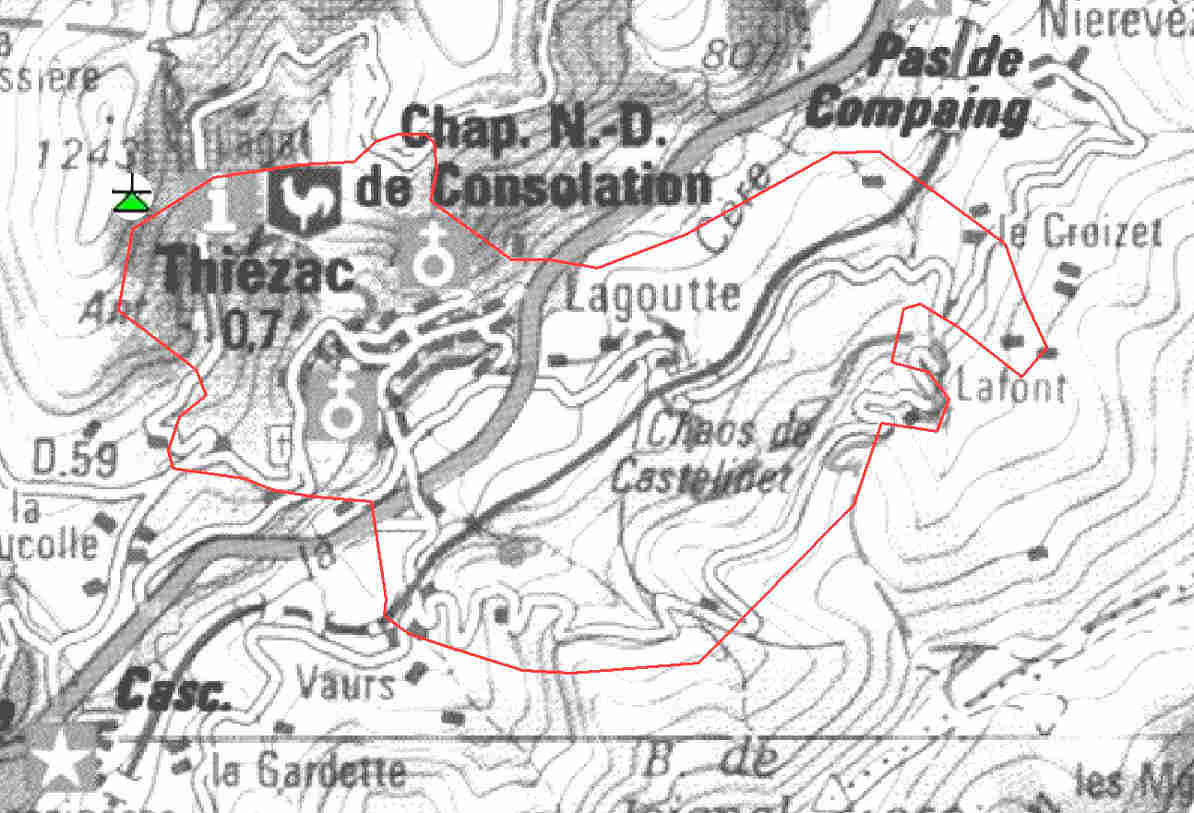

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Thiezac 1.JPG


-------------------------------------------------------------------------------------

VELZIC - LACOSTES

Il y a 2 pylônes pour la TNT sur le site de Lacostes, commune de Velzic :
:arrow: Localisation du pylône TDF, qui diffuse les multiplex R1, R2, R6 et R7.
:arrow: Localisation du pylône ITAS TIM, qui diffuse le multiplex R4.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 1W (TDF).
R2: 45H 1W (TDF).
R6: 48H 1W (TDF).
R4: 51H 1W (ITAS TIM).
R1: 54H 1W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42

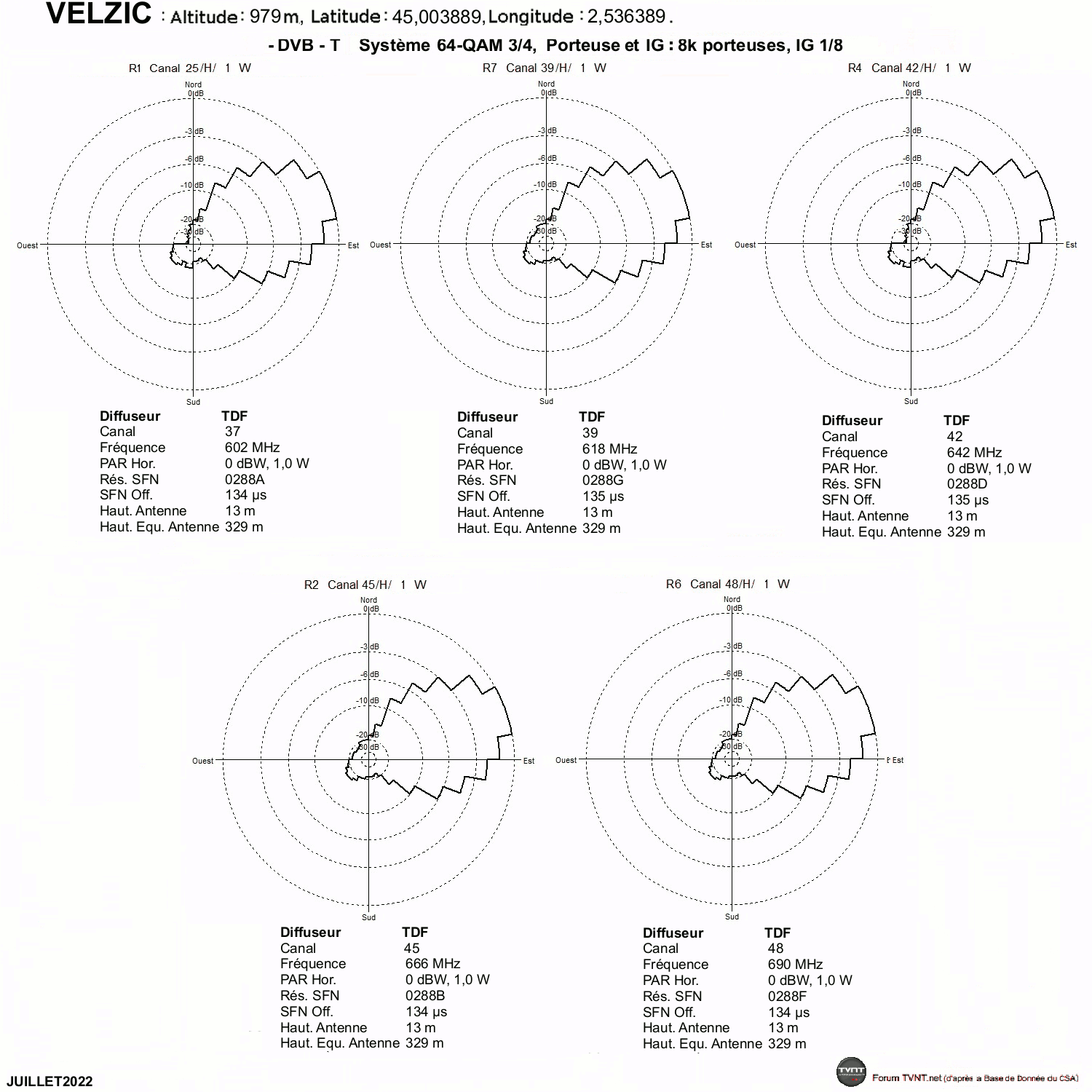

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

VÉZAC - BROUZAC

Il y a 2 pylônes pour la TNT sur le site de Brouzac, commune de Vézac :
:arrow: Localisation du pylône ITAS TIM, qui diffuse les multiplex R1, R3, R4, R6 et R7.
:arrow: Localisation du pylône ITAS TIM, qui diffuse le multiplex R2.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 795mW (ITAS TIM).
R3: 43H 795mW (ITAS TIM).
R2: 45H 1W (TDF).
R6: 48H 795mW (ITAS TIM).
R4: 51H 795mW (ITAS TIM).
R1: 54H 795mW (ITAS TIM).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42

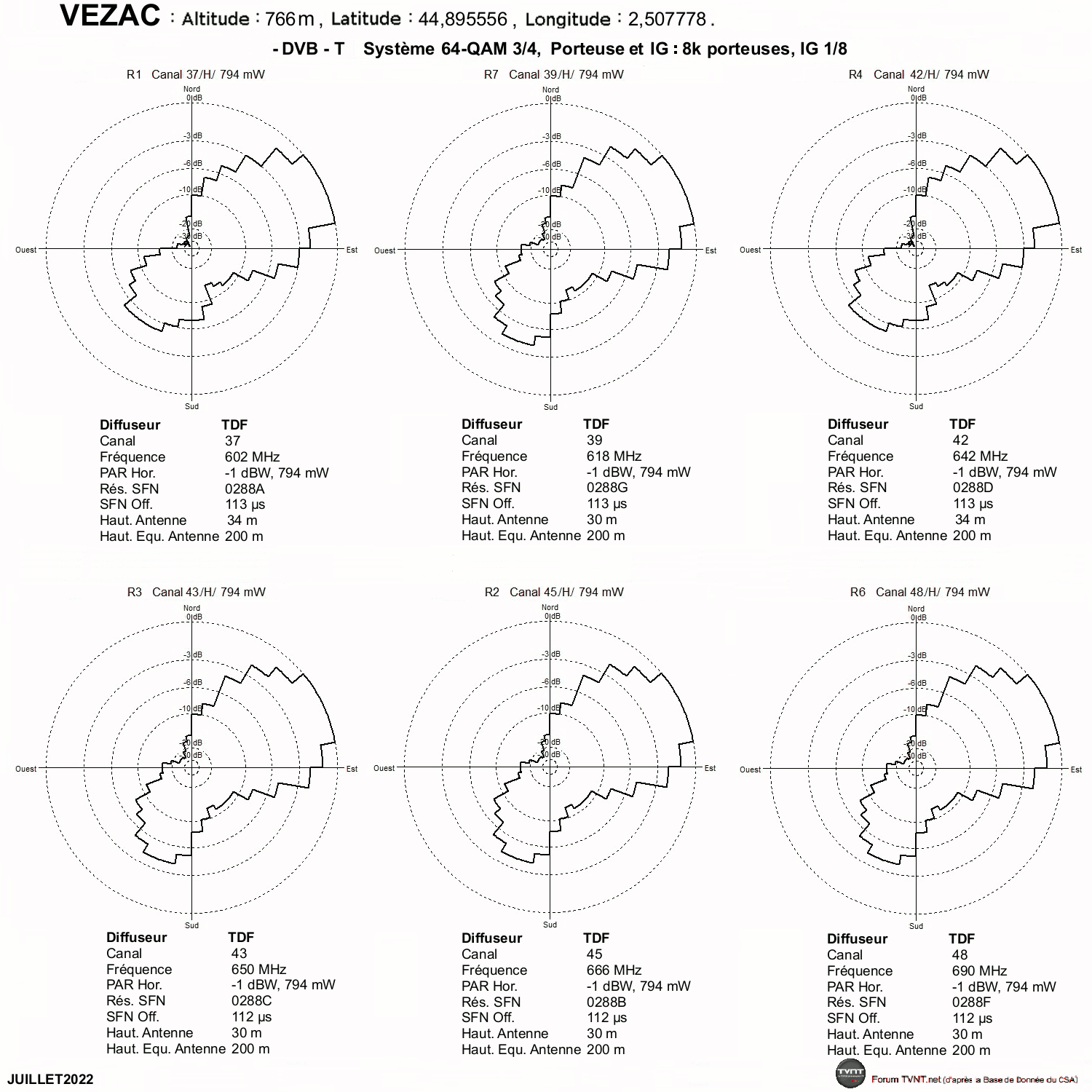

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

VIC-SUR-CÈRE 1 - SUD - LES HUTTES

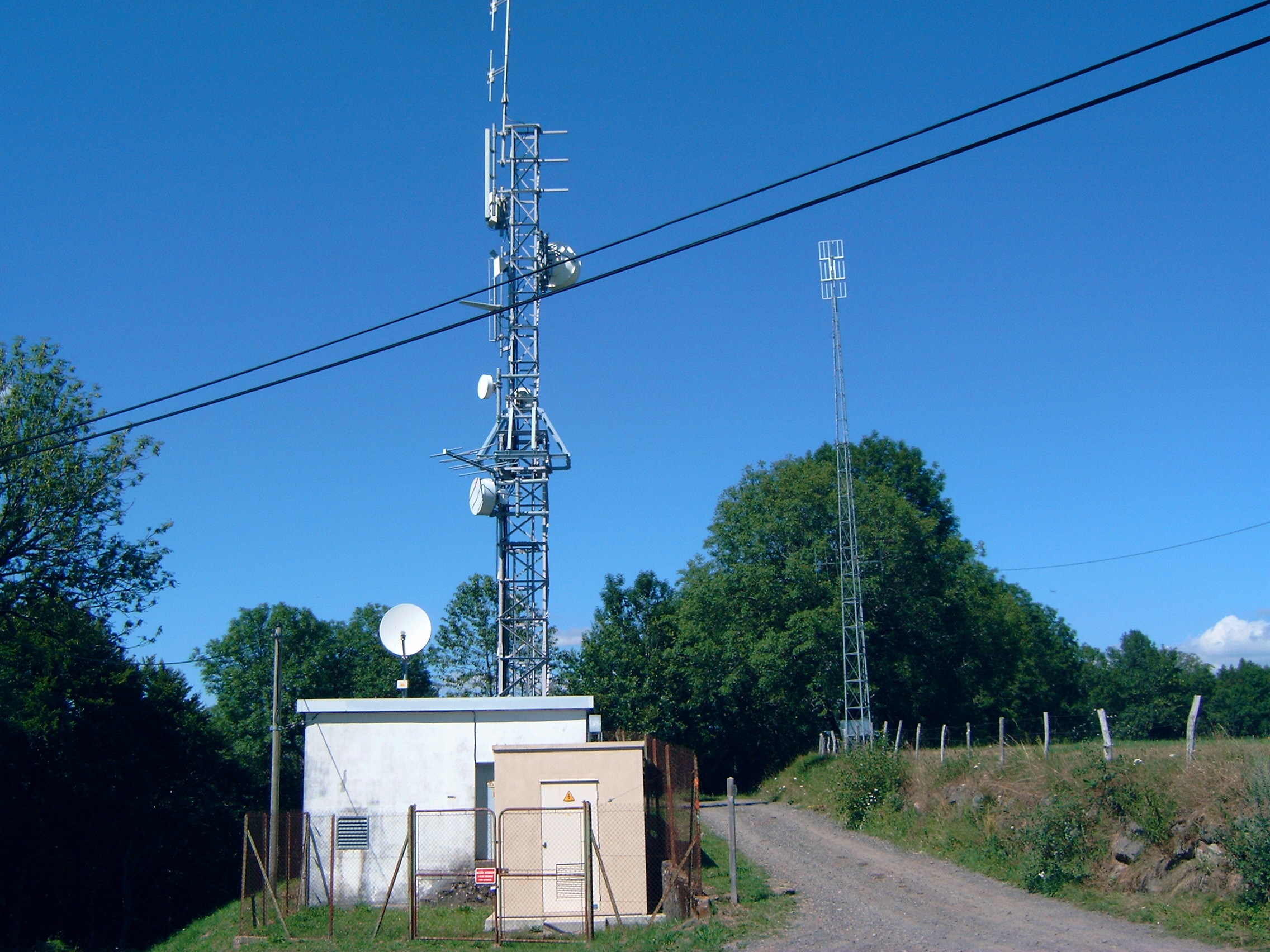

:arrow: Localisation du pylône TDF des Huttes, sur la commune de Polminhac :

cliquer sur la photo pour l'agrandir
vic les huttes.jpg

Photo de bernard7715

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 15W (TDF).
R3: 43H 15W (TDF).
R2: 45H 15W (TDF).
R6: 48H 15W (TDF).
R4: 51H 15W (TDF).
R1: 60H 15W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 26 et le R4 sur le canal 42


:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
VIC-SUR-CERE 1.gif

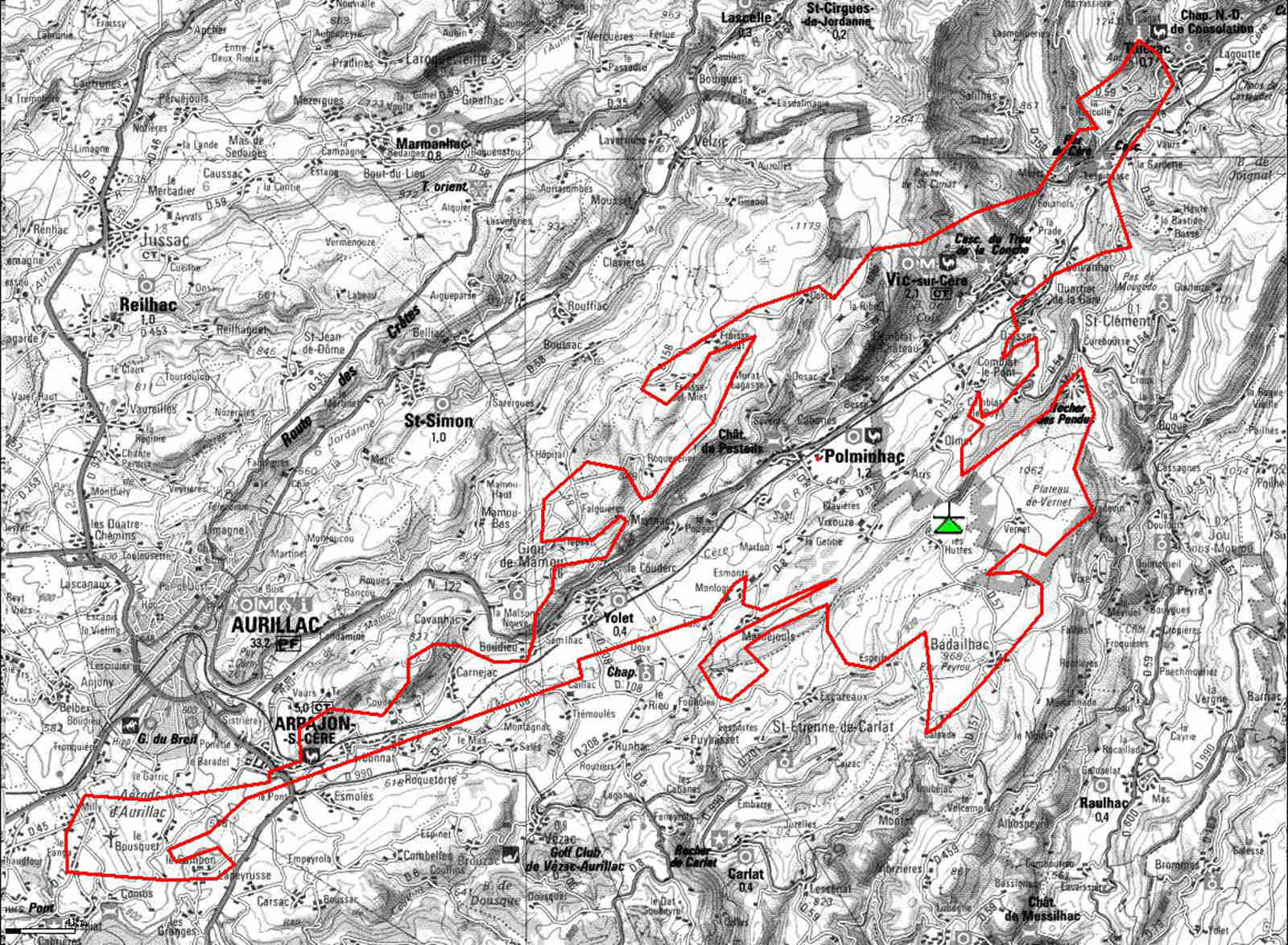

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Vic sur Cere 1.JPG


-------------------------------------------------------------------------------------

VIC-SUR-CÈRE 2 - DAISSES

:arrow: Localisation du pylône TDF de Daisses commune de Vic-sur-Cère.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 1,5W (TDF).
R2: 45H 1,5W (TDF).
R6: 48H 1,5W (TDF).
R4: 51H 1,5W (TDF).
R1: 54H 1,5W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 41 et le R4 sur le canal 42

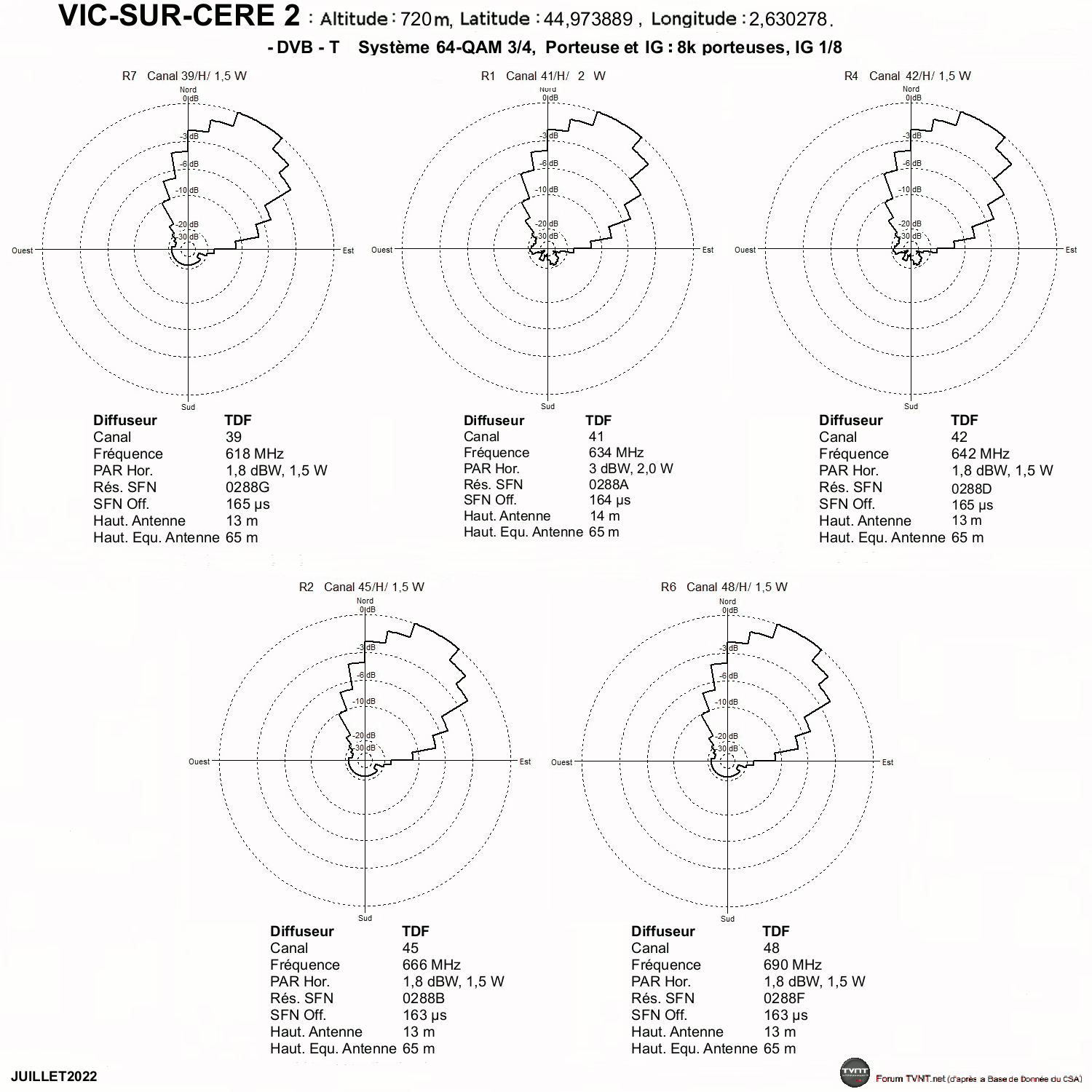

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
VIC-SUR-CERE 2.gif

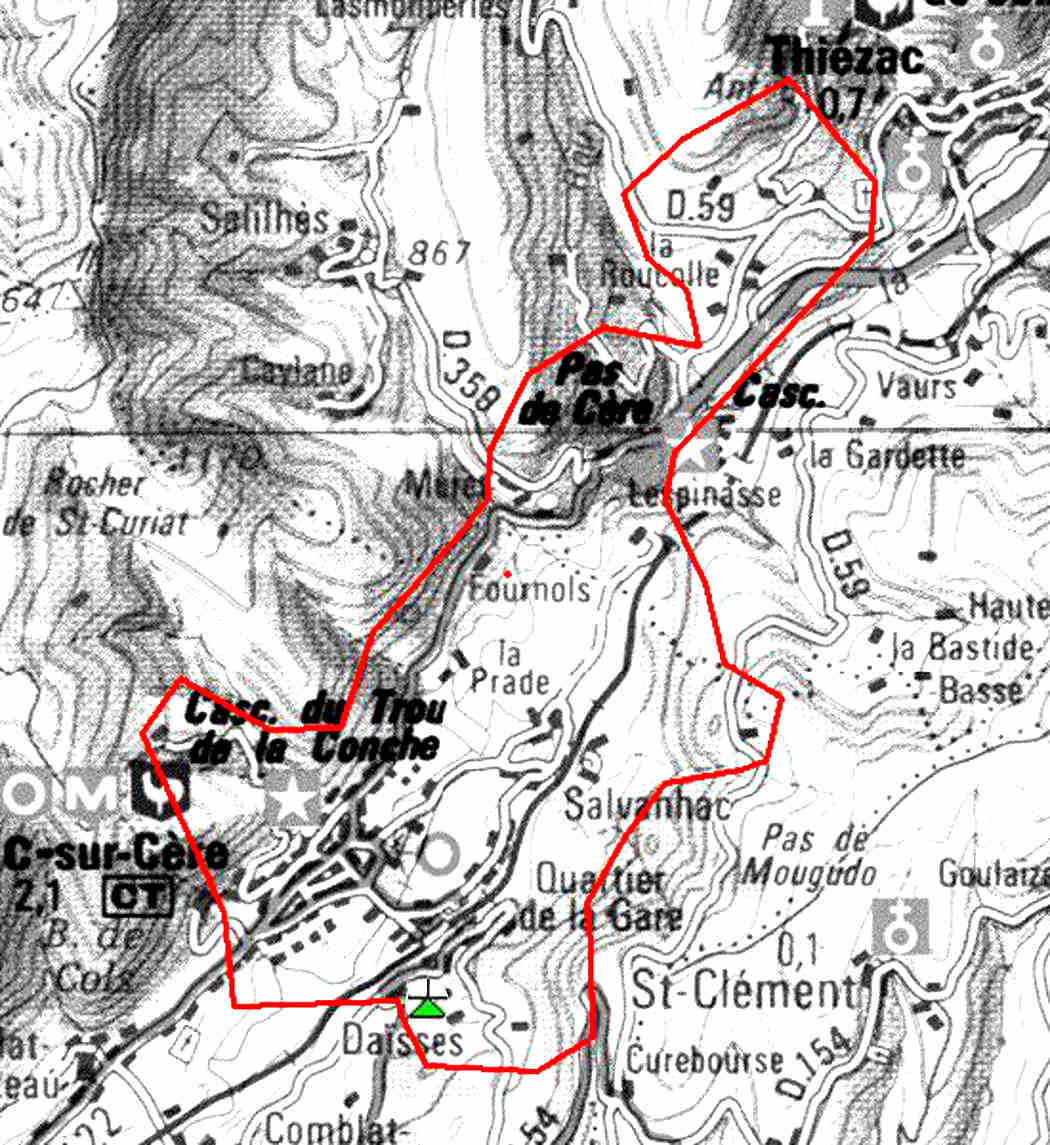

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Vic sur Cere 2.JPG


-------------------------------------------------------------------------------------

YDES 1 - LA BUTTE

Il y a 2 pylônes pour la TNT sur le site de Montassou, commune de Ydes :
:arrow: Localisation du pylône TDF de La Butte, qui diffuse les multiplex R1 à R3 et R7.
:arrow: Localisation du pylône ITAS TIMqui diffuse les multiplex R4 et R6.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 21H 790mW (ITAS TIM). (sur canal 54 avant le 04/12/2018)
R3: 24H 740mW (TDF).
R2: 27H 760mW (TDF).
R6: 36H 790mW (ITAS TIM).
R1: 37H 740mW (TDF). (sur canal 54 avant le 04/12/2018)
R7: 40H 790mW (TDF).

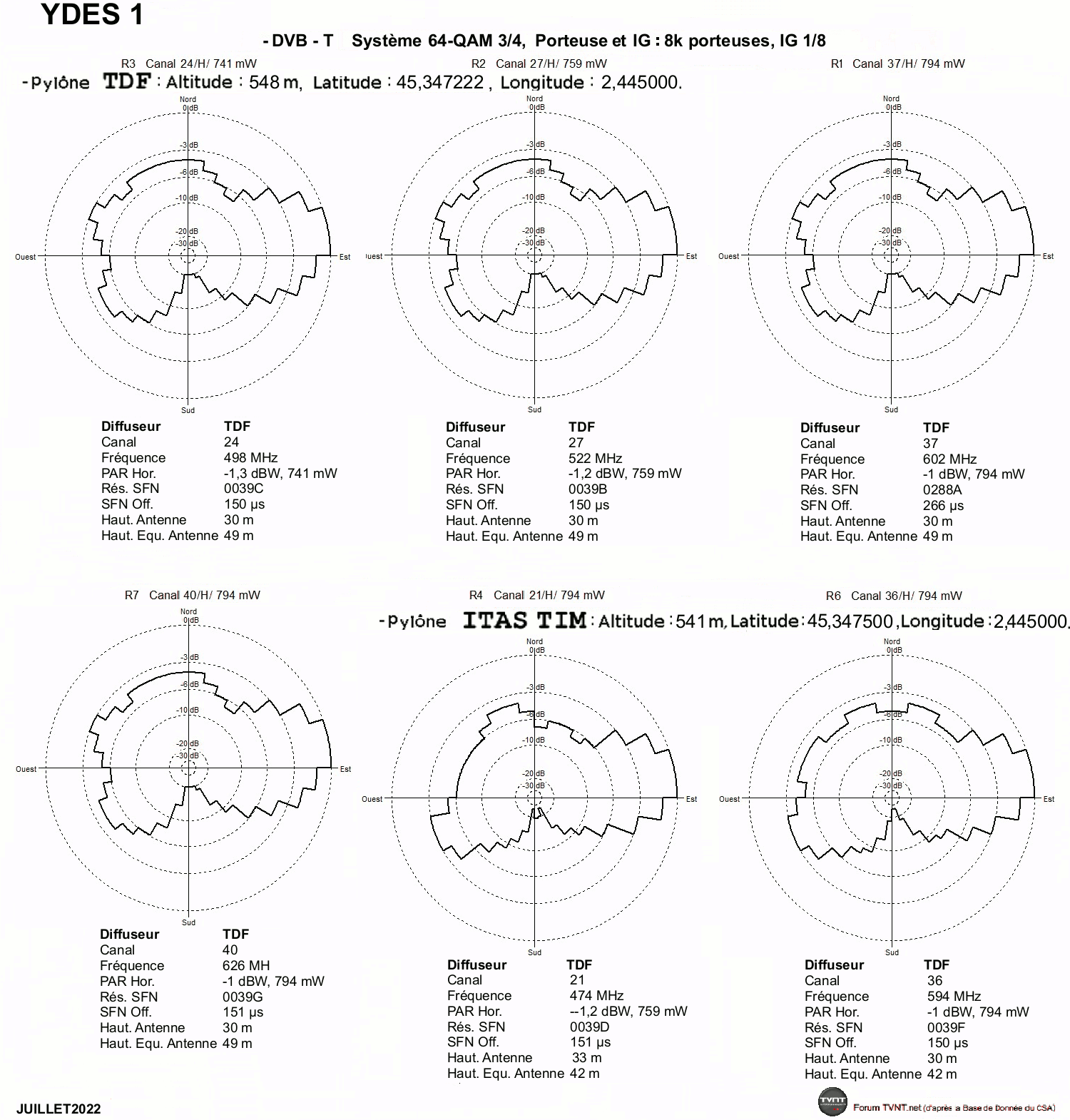

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
YDES 1.gif


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Ydes 1.JPG


-----------------------------------------------------------------------------------

SAINT-JUST - LE PLO
Émetteur numérisé par la commune de Saint Just, en SFN avec Saint-Flour 1 - Vabres.

:arrow: Localisation du pylône de la communauté de commune, commune de Saint Just.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 26V 1W (IND). (sur canal 51 avant le 06/11/2018)
R2: 31V 1W (IND). (sur canal 21 avant le 06/11/2018)
R3: 32V 1W (IND). (sur canal 50 avant le 06/11/2018)
R1: 33V 1W (IND).
R7: 35V 1W (IND).
R6: 46V 1W (IND).

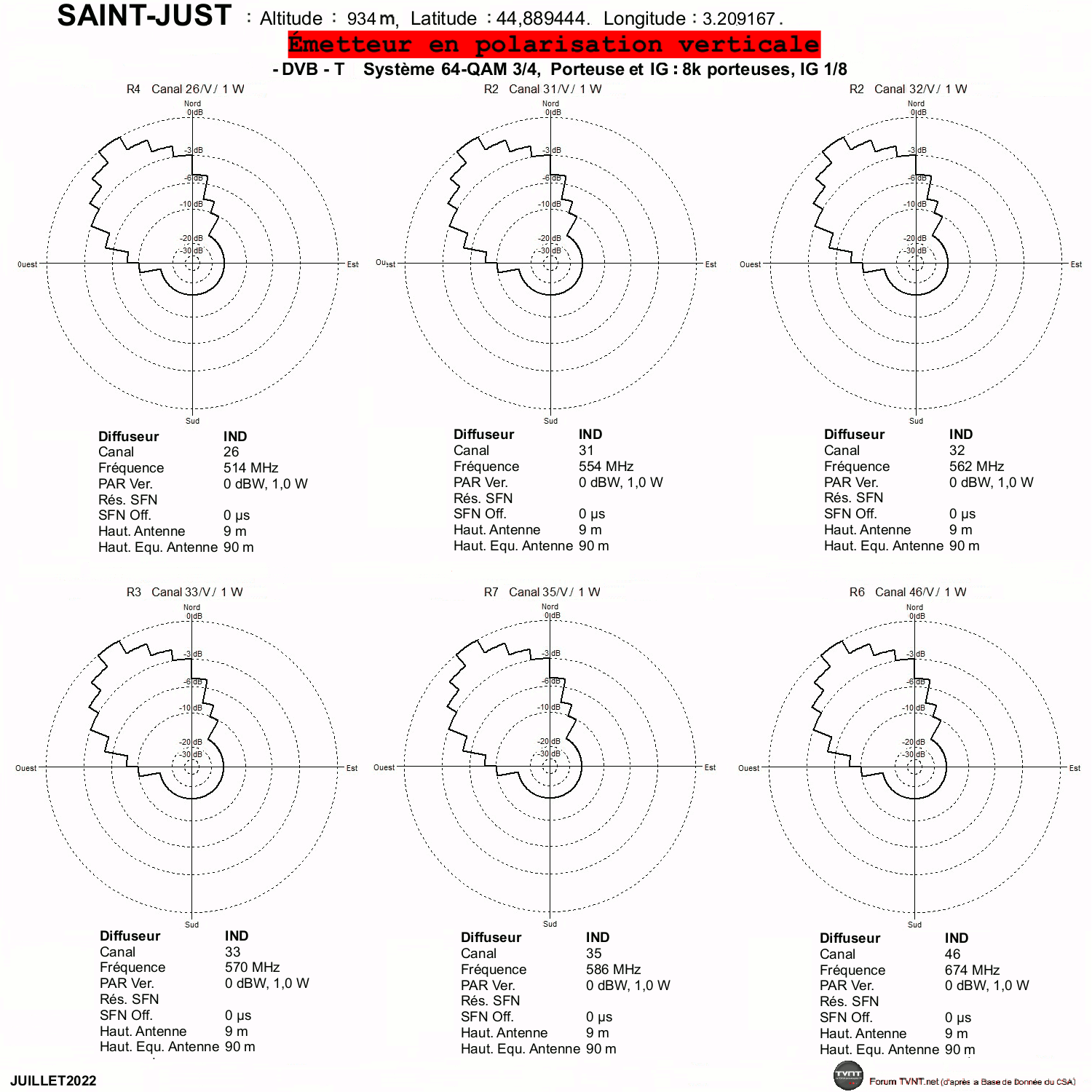

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


-------------------------------------------------------------------------------------
Source des détails des caractéristiques techniques et des cartes de couverture des émetteurs : http://www.csa.fr
Dernière édition par bernard7715 le 17 Déc 2018 05:26, édité 93 fois.
Raison: Mise a jour.
Laurent
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 3557
Inscription: 28 Juin 2005 10:54
Localisation: [38] Allevard

Actu

Messagepar Didier » 15 Mai 2008 16:45

Le CSA attribue des canaux à
7d AURILLAC LABASTIDE-DU-HAUT-MONT 850 17,5 23 R1
7d AURILLAC LABASTIDE-DU-HAUT-MONT 850 17,5 40 R2
7d AURILLAC LABASTIDE-DU-HAUT-MONT 850 17,5 43 R3
7d AURILLAC LABASTIDE-DU-HAUT-MONT 850 17,5 46 R6
7d AURILLAC LABASTIDE-DU-HAUT-MONT 850 17,5 51 R4
7d AURILLAC LABASTIDE-DU-HAUT-MONT 850 17,5 61 R5

En analogique
15 - Cantal AURILLAC LABASTIDE-DU-HT-MT LABASTIDE-DU-HAUT-MONT TF1 (A) 59 (H) 175kW
15 - Cantal AURILLAC LABASTIDE-DU-HT-MT LABASTIDE-DU-HAUT-MONT FRANCE 2 (A) 65 (H) 175kW
15 - Cantal AURILLAC LABASTIDE-DU-HT-MT LABASTIDE-DU-HAUT-MONT FRANCE 3 (A) 62 (H) 175kW
15 - Cantal AURILLAC LABASTIDE-DU-HT-MT LABASTIDE-DU-HAUT-MONT CANAL + (A) 09 (V) 4300W
15 - Cantal AURILLAC LABASTIDE-DU-HT-MT LABASTIDE-DU-HAUT-MONT ARTE/F5 (A) 57 (H) 100kW
15 - Cantal AURILLAC LABASTIDE-DU-HT-MT LABASTIDE-DU-HAUT-MONT M6 (A) 67 (H) 100kW
15 - Cantal AURILLAC LABASTIDE-DU-HT-MT LABASTIDE-DU-HAUT-MONT FR3 REGION. (A) 54 (H) 110kW
Didier
Maître des airs
Maître des airs

Messages: 717
Inscription: 06 Fév 2006 18:09
Localisation: Rhône-Alpes

Messagepar nono63 » 28 Sep 2008 22:06

Y-a-t-il une date de prévue pour la mise en service de l'émetteur de La Bastide du Ht Mont ?
Je vois que les futurs canaux sont bien étalés sur toute la bande ,il va y avoir de la valse au niveau des antennes ... :?
TNT Puy de Dome
nono63
Petit ver
Petit ver

Messages: 22
Inscription: 23 Déc 2007 17:21
Localisation: Mirefleurs (63)

Messagepar veve15 » 15 Nov 2008 11:42

nono63 a écrit:Y-a-t-il une date de prévue pour la mise en service de l'émetteur de La Bastide du Ht Mont ?
Je vois que les futurs canaux sont bien étalés sur toute la bande ,il va y avoir de la valse au niveau des antennes ... :?


+1 :wink: Merci.
veve15
Petit ver
Petit ver

Messages: 14
Inscription: 14 Oct 2007 15:58
Localisation: Moyenne montagne

Messagepar julien74 » 15 Nov 2008 11:55

Apparemment , c'est uniquement à la fin de l'analogique que cet émetteur diffusera la TNT donc normallement au plus tard fin 2011... :cry:

www.csa.fr/infos/autorisations/autorisa ... _sites.php
www.csa.fr/pdf/frequences_tnt_planifiees_alpha.pdf
Avatar de l’utilisateur
julien74
Brigades du Tigre
Brigades du Tigre

Messages: 56716
Inscription: 12 Avr 2006 17:50
Localisation: Le Sappey (Haute-Savoie)

Messagepar veve15 » 15 Nov 2008 12:14

Merci julien 74

Mais goomba03 parle de décembre 2008 ici : http://www.tvnt.net/forum/viewtopic.php?t=12267&start=0

Qu'en penser ?
veve15
Petit ver
Petit ver

Messages: 14
Inscription: 14 Oct 2007 15:58
Localisation: Moyenne montagne

Messagepar julien74 » 15 Nov 2008 14:39

goomba03 a écrit:Attendre que l'emetteur de Labastide du haut-mont soit équipé en TNT pas avant le 15 decembre 2008
Ce message date du 14 décembre 2007.
A l'époque , il avait entièrement raison , cet émetteur était prévu pour cette date , mais en 1 an , tout à changé , le CSA a reporté la TNT sur de nombreux émetteurs... :cry:

Tu as meilleur temps de passer par le satellite avec une parabole pour recevoir la TNT:
- ORANGE TV par SAT.
- TNT SAT.
- BIS TV d'AB SAT.
- CANALSAT.
Avatar de l’utilisateur
julien74
Brigades du Tigre
Brigades du Tigre

Messages: 56716
Inscription: 12 Avr 2006 17:50
Localisation: Le Sappey (Haute-Savoie)

Messagepar veve15 » 15 Nov 2008 17:32

Là, je suis déçu...

Récemment j'ai entendu un représentant de l'état à la radio (lors du passage à la HD, début des vacances de Toussaint) qui disait que tout allait s'accélérer et qu'un maximum de la population française aurait la TNT par le râteau, plus que le pourcentage prévu au départ et le plus rapidement possible.
Ce serait donc des paroles d'un "politique" (pseudonyme de menteur) alors que l'émetteur de La Bastide du Haut Mont "arrose" tout de même une sacrée superficie. N'est-ce-pas ?

En ce qui concerne le satellite : je suis dans un logement de fonction donc... Ce n'est pas moi qui décide et un démodulateur à 150€ en moyenne, ça fait cher une TNT "gratuite". :wink:
veve15
Petit ver
Petit ver

Messages: 14
Inscription: 14 Oct 2007 15:58
Localisation: Moyenne montagne

Messagepar niko12 » 15 Nov 2008 17:45

Pour information Labastide Du Haut Mont est dans le Lot ( bizarre il est dans le topic cantal).
Cet émetteur couvre le Lot, L'Aveyron, la Lozère, le Cantal et surement d'autres départements.
Des études avait été faite au debut du déploiement de la TNT, car on chercher a couvrir un maximun de population. Les études on révélé que le passage au numérique de cet émetteur couserait trop de problème de brouillage.
Il faut savoir que Labastide couvre plus m2 que le Pic du Midi.

Il va falloir attendre 2010 voir 2011 pour qu'il soit mis en service.
Aveyron ADSL - Pour promouvoir le haut débit et les nouvelles technologies sur le département de l'Aveyron
niko12
Grenouille
Grenouille

Messages: 409
Inscription: 09 Sep 2006 11:50
Localisation: La Primaube

Messagepar veve15 » 15 Nov 2008 17:57

Merci Niko12,

Le topic est dans le Cantal car j'y habite... difficile pour moi de me situer dans le département du Lot (contrairement à l'émetteur :wink: ). En ce qui concerne ta réponse :
niko12 a écrit:Il faut savoir que La Bastide couvre plus m2 que le Pic du Midi.

Je n'ai pas compris le "m2" est-ce que La Bastide couvrirait une superficie supérieure d'ou les interférences ??? Alors pourquoi ne pas commencer par l'émetteur qui a le plus de couverture géographique... :? Sinon je n'ai pas compris...
veve15
Petit ver
Petit ver

Messages: 14
Inscription: 14 Oct 2007 15:58
Localisation: Moyenne montagne
