23 - Creuse [Guéret - Saint-Léger]

Puis-je recevoir la TNT (simple définition ou HD) dans ma commune et quand ? Débats sur les zones d'ombre...

23 - Creuse [Guéret - Saint-Léger]

Messagepar Laurent » 07 Nov 2007 18:51

Liste des émetteurs du département de la Creuse :

:arrow: Émetteur Principal :
- Guéret - Saint-Léger-le-Guérétois.

:arrow: Émetteurs Locaux :
- Aubusson 1 - Ouest - Plateau de Chabassière.
- Aubusson 2 - Nord - CAT.
- Auzances - Puy de Fayolle.
- Bourganeuf - Faux-Mazuras.
- Boussac - Le Pont.
- Chambon-sur-Voueize - Leraget.
- Croze - Les Parts.
- Felletin - Colline de Beaumont.
- Moutier-Rozeille - Les Côtes de Forest.


Réaménagement de la BANDE 700 MHz dans le département de la Creuse :

Le transfert de la bande 700 MHz au profit de la téléphonie mobile implique des réaménagements de canaux sur certains émetteurs. Le transfert est échelonné sur plusieurs phases jusqu'en juin 2019.

Pour les émetteurs du département de la Creuse il est prévu lors de la phase 9, programmée le 4 décembre 2018, des réaménagements de canaux sont prévus sur l'ensemble des émetteurs, ils sont détaillés ci-dessous dans la description des émetteurs.

Plus d'information sur le forum, dans le sujet : Changement de norme TNT et transfert de la bande des 700 mhz

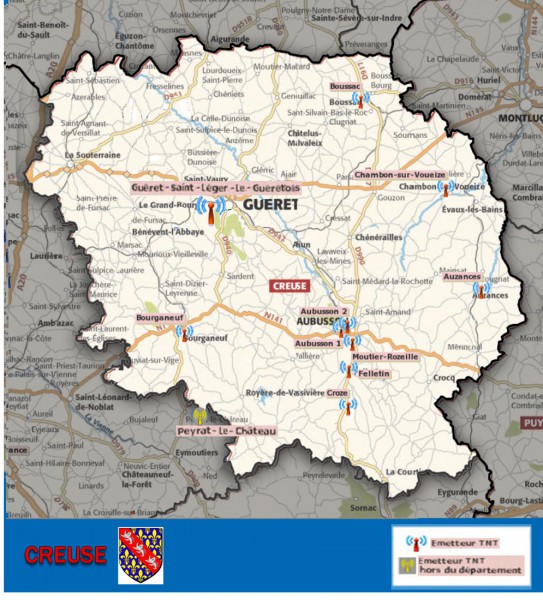

Emplacement des émetteurs du département de la Creuse :

Cliquez sur la carte pour l'agrandir


Liste des anciens topics :
:arrow: Emetteur de Guéret St Léger le Guérétois


Couverture des émetteurs TNT :
Pour identifier de quel émetteur vous dépendez, recherchez votre commune par l'intermédiaire des outils disponibles sur les sites de TNTtest, du CSA ou de TDF :
:arrow: Test de couverture TNTtest
:arrow: Zones de couverture du CSA
:arrow: Test de couverture TDF


COMPOSITION DES MULTIPLEX NATIONAUX


:arrow: La composition du multiplex local (R1) est donnée ci-dessous, avec la description de chaque émetteur.

-------------------------------------------------------------------------------------

GUÉRET - SAINT-LÉGER-LE-GUÉRÉTOIS

Émetteur principal.

:arrow: Localisation du pylône TDF du Signal du Maupuy, sur la commune de Saint-Léger-le-Guérétois :

Image Copyright TDF.
D'autres photos sont disponibles ici

:arrow: Page Wikipedia consacrée à ce site
ATTENTION les données techniques de l'émetteur ne sont pas nécessairement à jour dans la page Wikipédia.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 31H 3,8kW (TDF).
R4: 34H 6,5kW (TDF).
R3: 37H 6,5kW (TDF).
R7: 39H 6,5kW (ITAS TIM).
R1: 48H 6,5kW (TDF).
R6: 57H 6,5kW (TDF).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R6 passera sur le canal 45
.

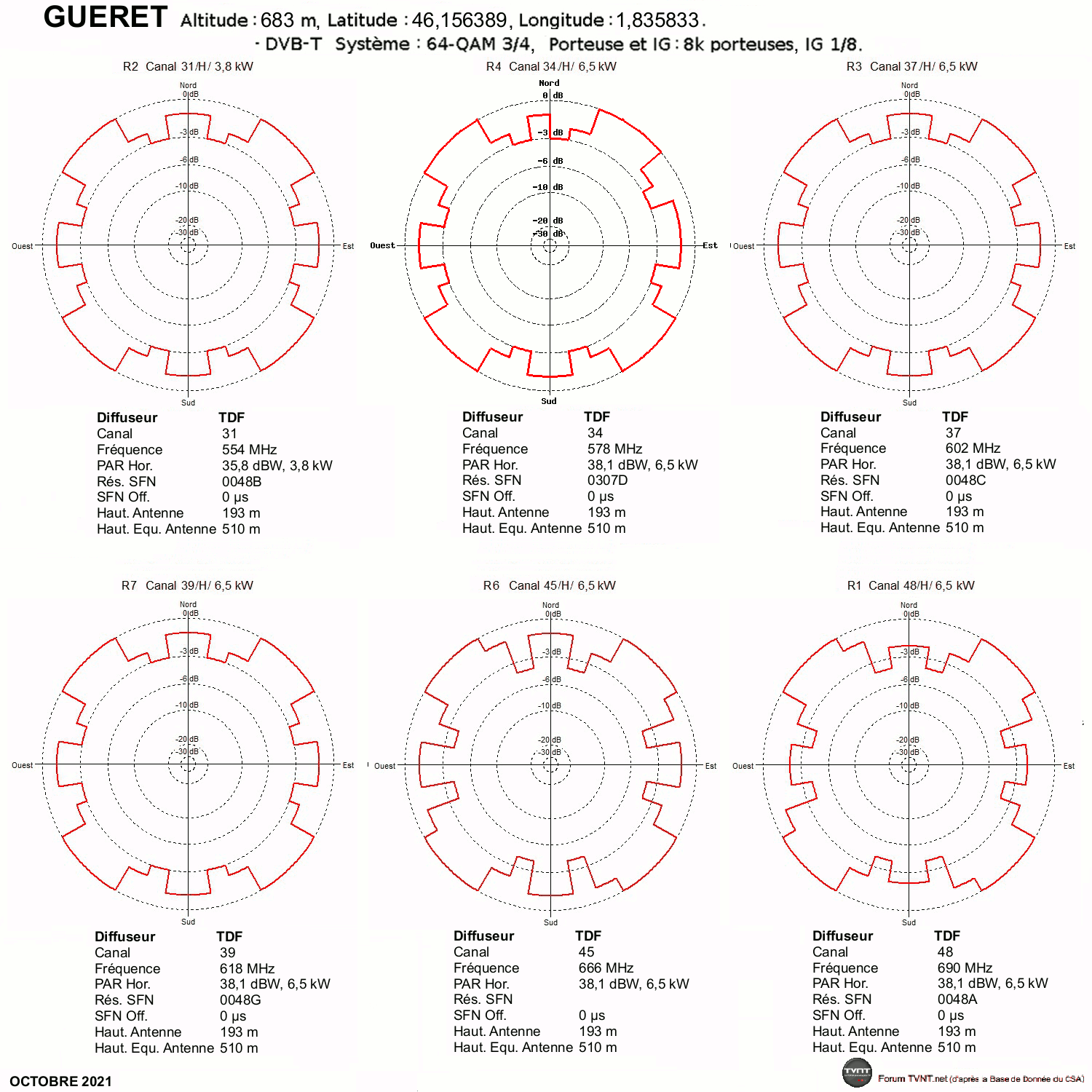

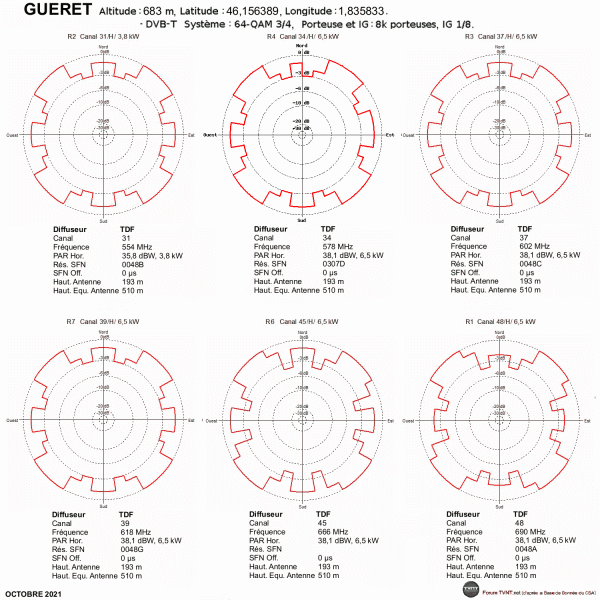

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


-------------------------------------------------------------------------------------

AUBUSSON 1 - OUEST - PLATEAU DE CHABASSIÈRE

:arrow: Localisation du pylône TOWERSCAST de La Chassagne, commune d'Aubusson, qui diffuse tous les multiplex de la TNT.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 31H 15W (TOWERCAST).
R4: 34H 15W (TOWERCAST).
R3: 37H 15W (TOWERCAST).
R7: 39H 15W (TOWERCAST).
R1: 49H 15W (TOWERCAST).
R6: 57H 15W (TOWERCAST).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 46 et le R6 sur le canal 45
.

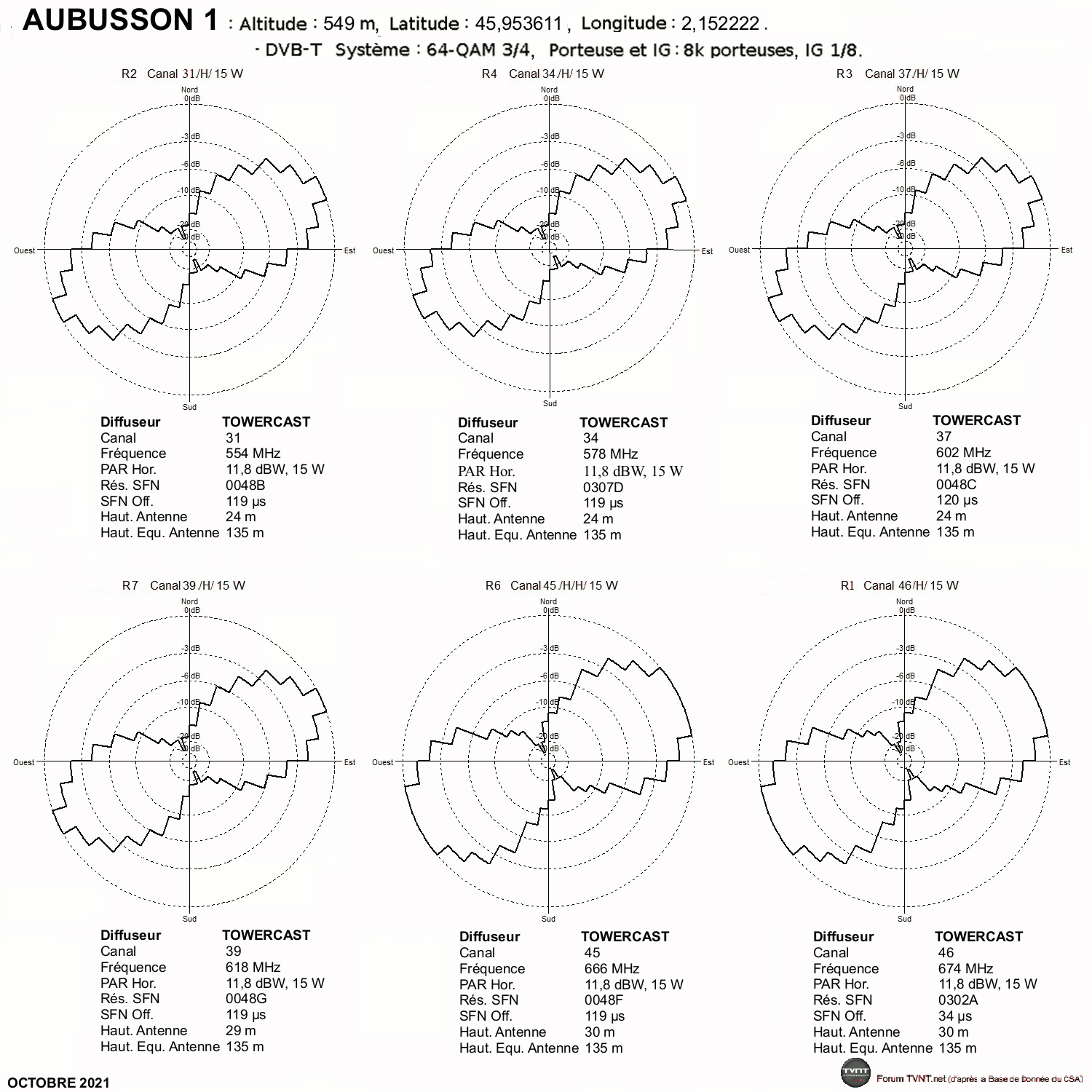

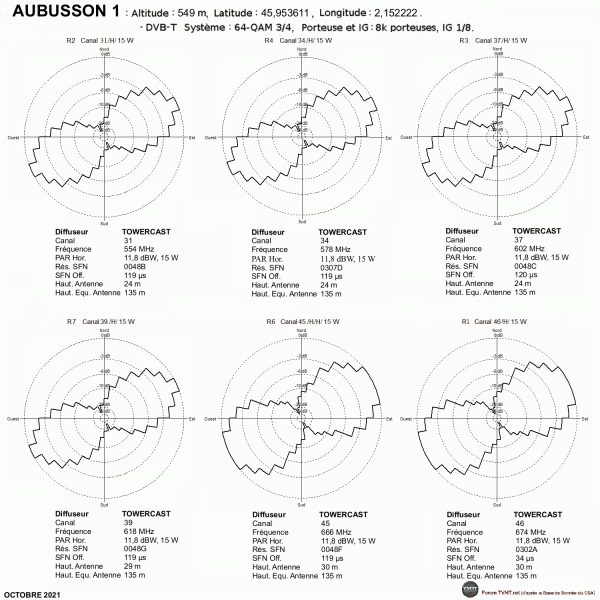

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
AUBUSSON 1.gif

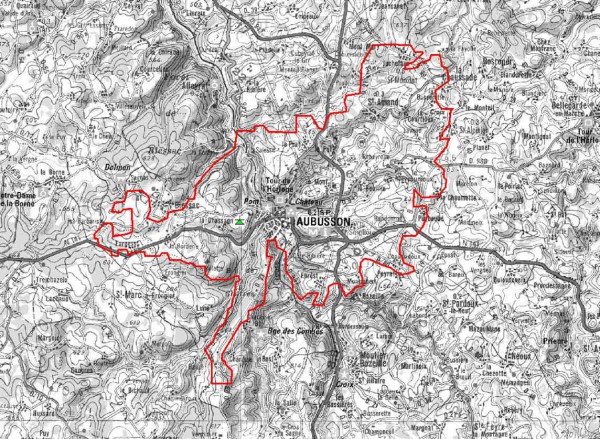

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Aubusson 1.jpg


------------------------------------------------------------------------------------

AUBUSSON 2 - NORD - C.A.T.

:arrow: Localisation du pylône TDF des Méris sur le lequel TOWERSCAST diffuse tout les multiplex de la TNT.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 31H 2W (TOWERCAST).
R4: 34H 2W (TOWERCAST).
R3: 37H 2W (TOWERCAST).
R7: 39H 2W (TOWERCAST).
R1: 49H 2W (TOWERCAST).
R6: 57H 2W (TOWERCAST).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 46 et le R6 sur le canal 45
.

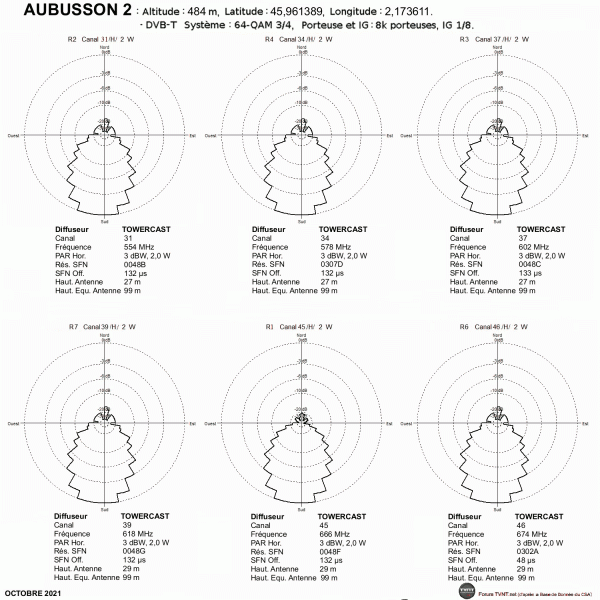

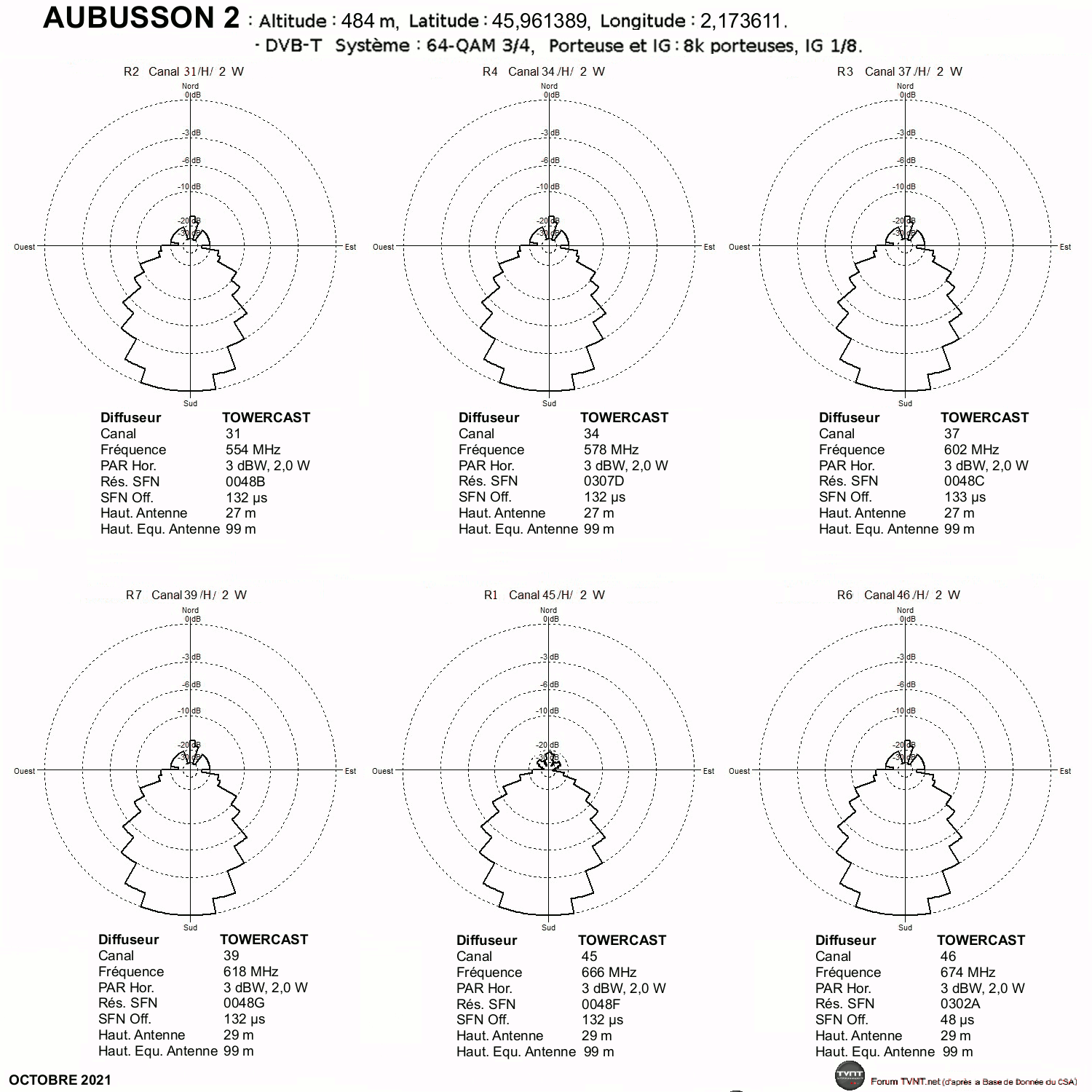

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
AUBUSSON 2.gif

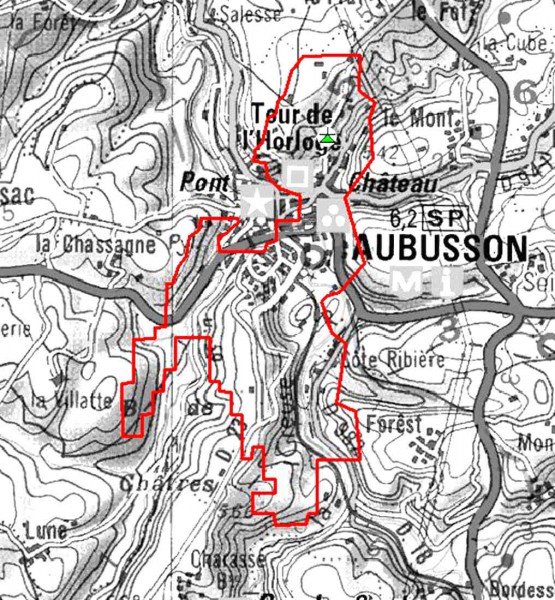

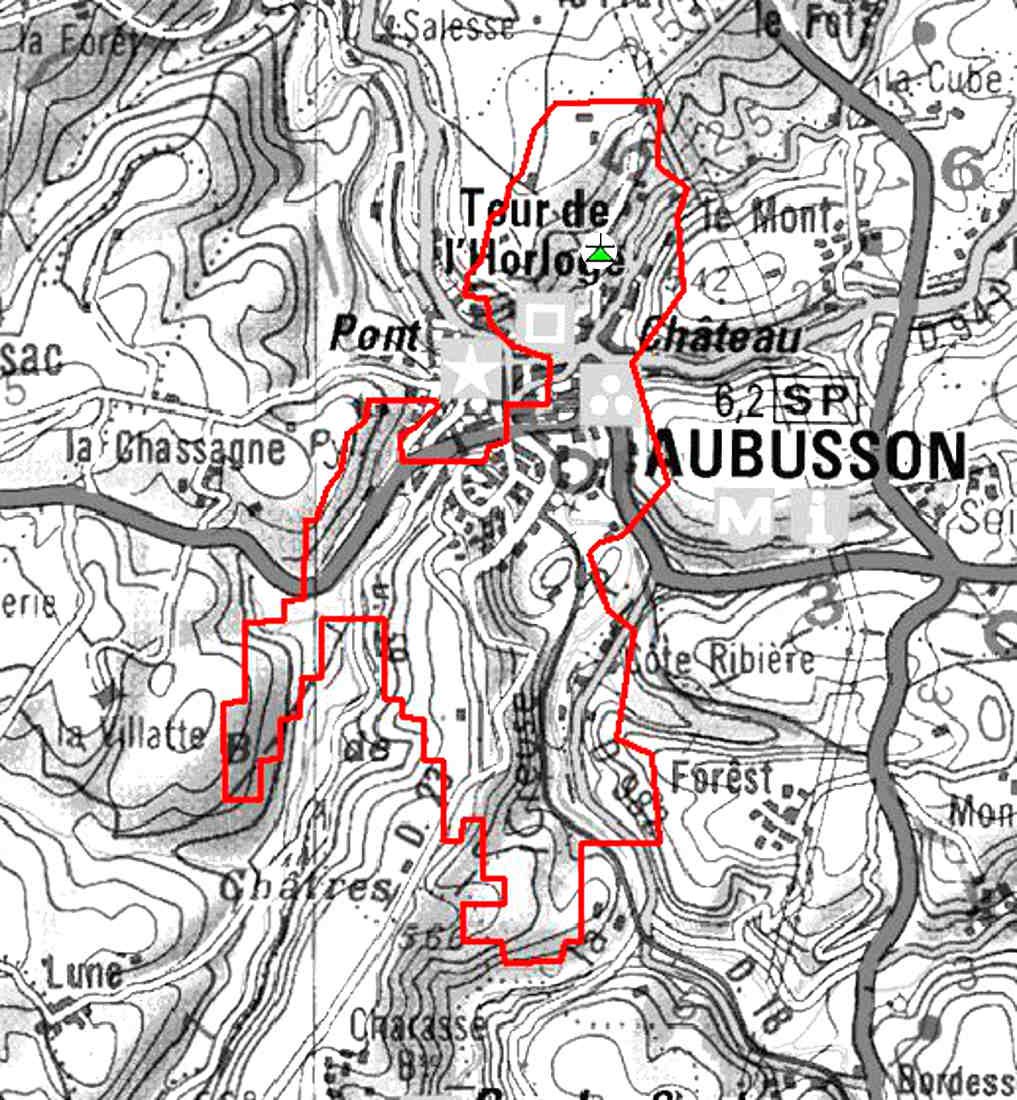

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Aubusson 2.jpg


------------------------------------------------------------------------------------

AUZANCES - PUY FAYOLLE

Il y a 2 pylônes pour la TNT sur le site de Puy Fayolle, commune d'Auzances :
:arrow: Localisation du pylône TDF qui diffuse le multiplex R2.
:arrow: Localisation du pylône ITAS TIM qui diffuse les multiplex R1, R4, R6 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 31V 350mW (TDF).
R4: 34V 500mW (ITAS TIM).
R7: 39V 500mW (ITAS TIM).
R1: 48V 500mW (ITAS TIM).
R6: 57V 500mW (ITAS TIM).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R6 passera sur le canal 45
.

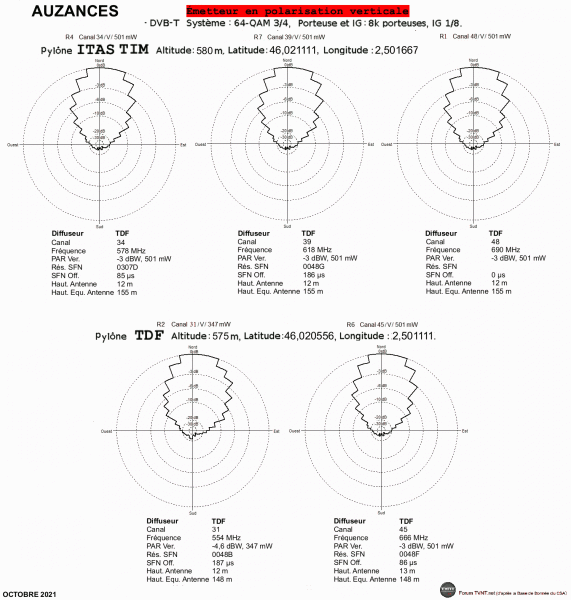

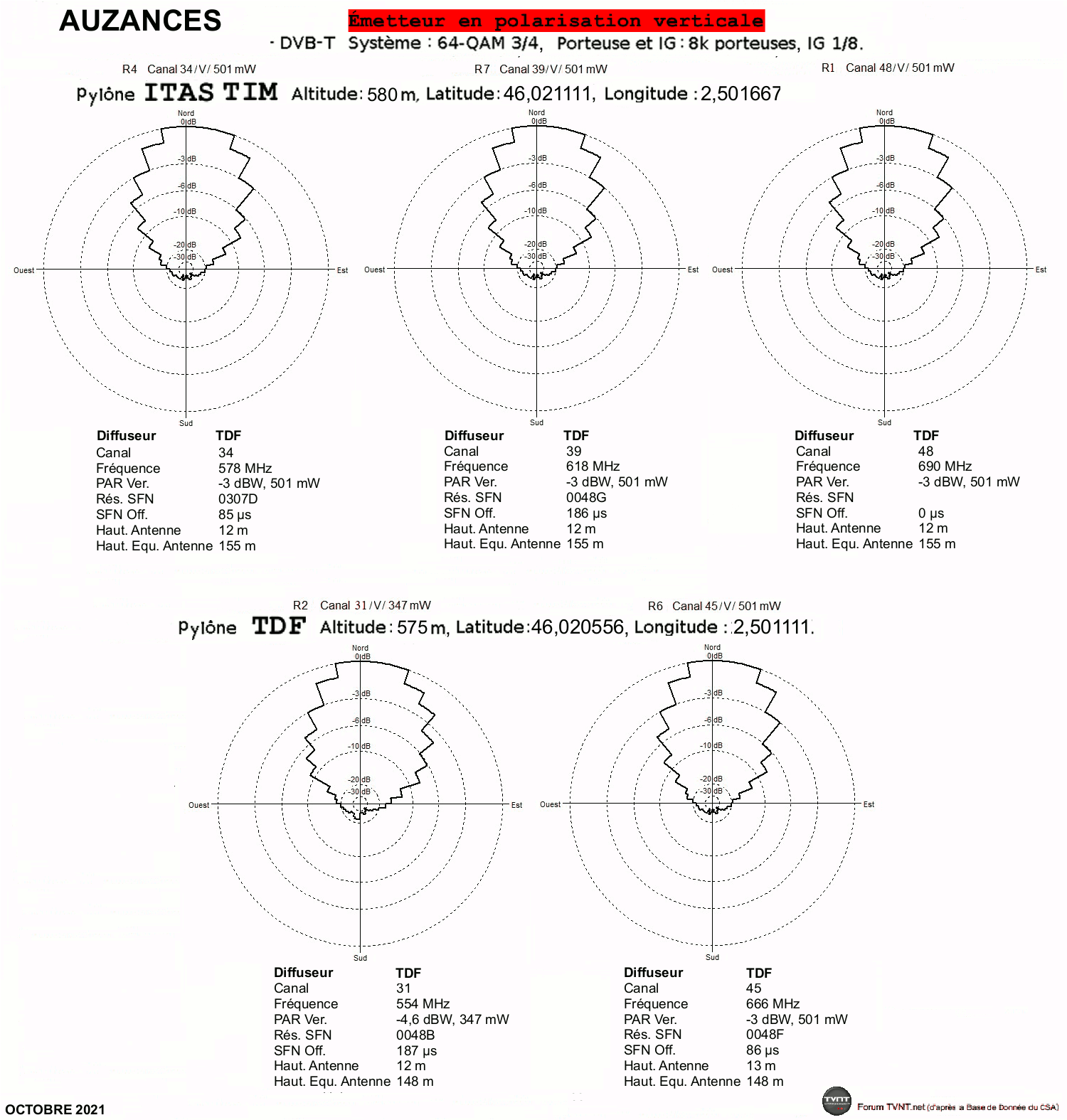

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

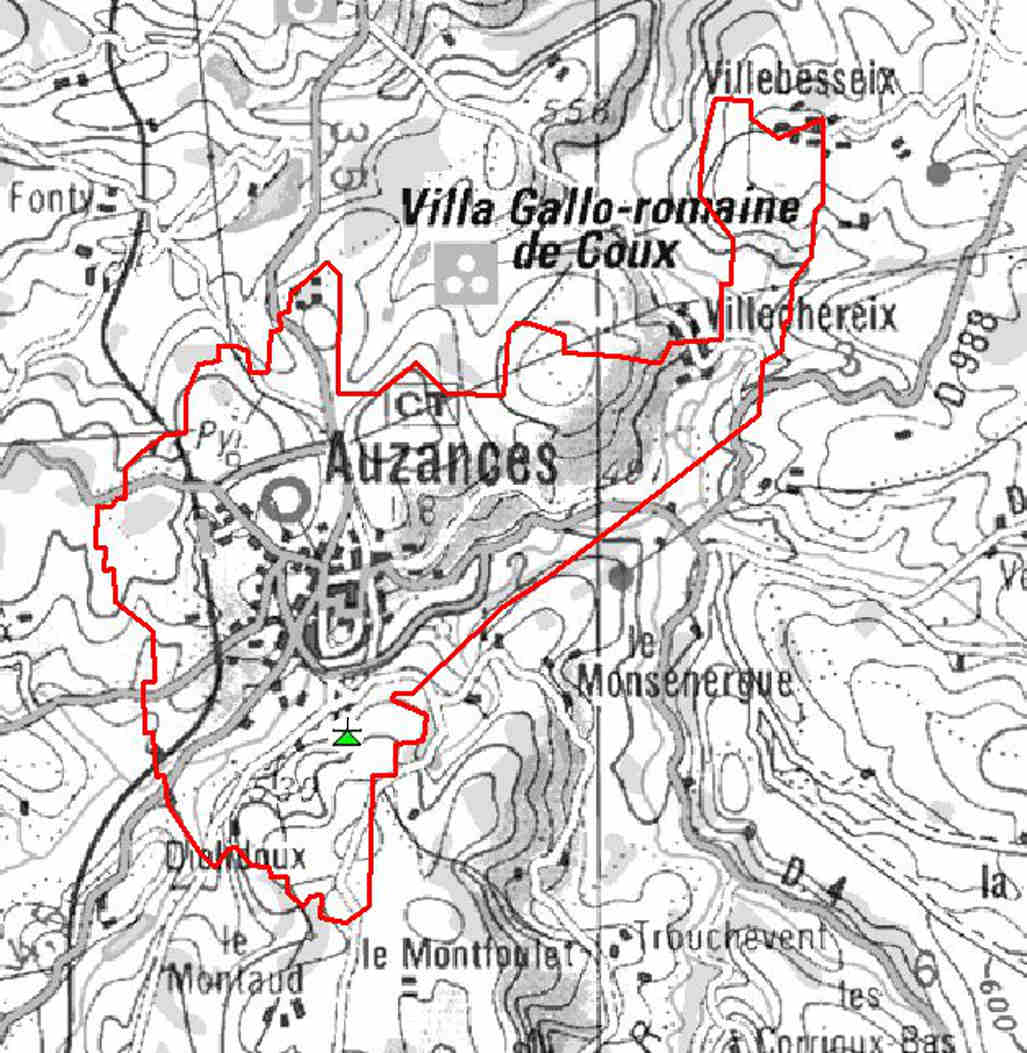

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


------------------------------------------------------------------------------------

BOURGANEUF - FAUX-MAZURAS

Il y a 2 pylônes sur le site de Faux-Mazuras, sur la commune de Faux-Mazuras :
:arrow: Localisation du pylône TDF qui diffuse les multiplex R1 à R3 et R6.
:arrow: Localisation du pylône ITAS TIM qui diffuse les multiplex R4 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 31H 1,4W (TDF).
R4: 34H 1,4W (ITAS TIM).
R3: 37H 1,4W (TDF).
R7: 39H 1,4W (ITAS TIM).
R1: 48H 1,4W (TDF).
R6: 57H 1,4W (TDF).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R6 passera sur le canal 45
.

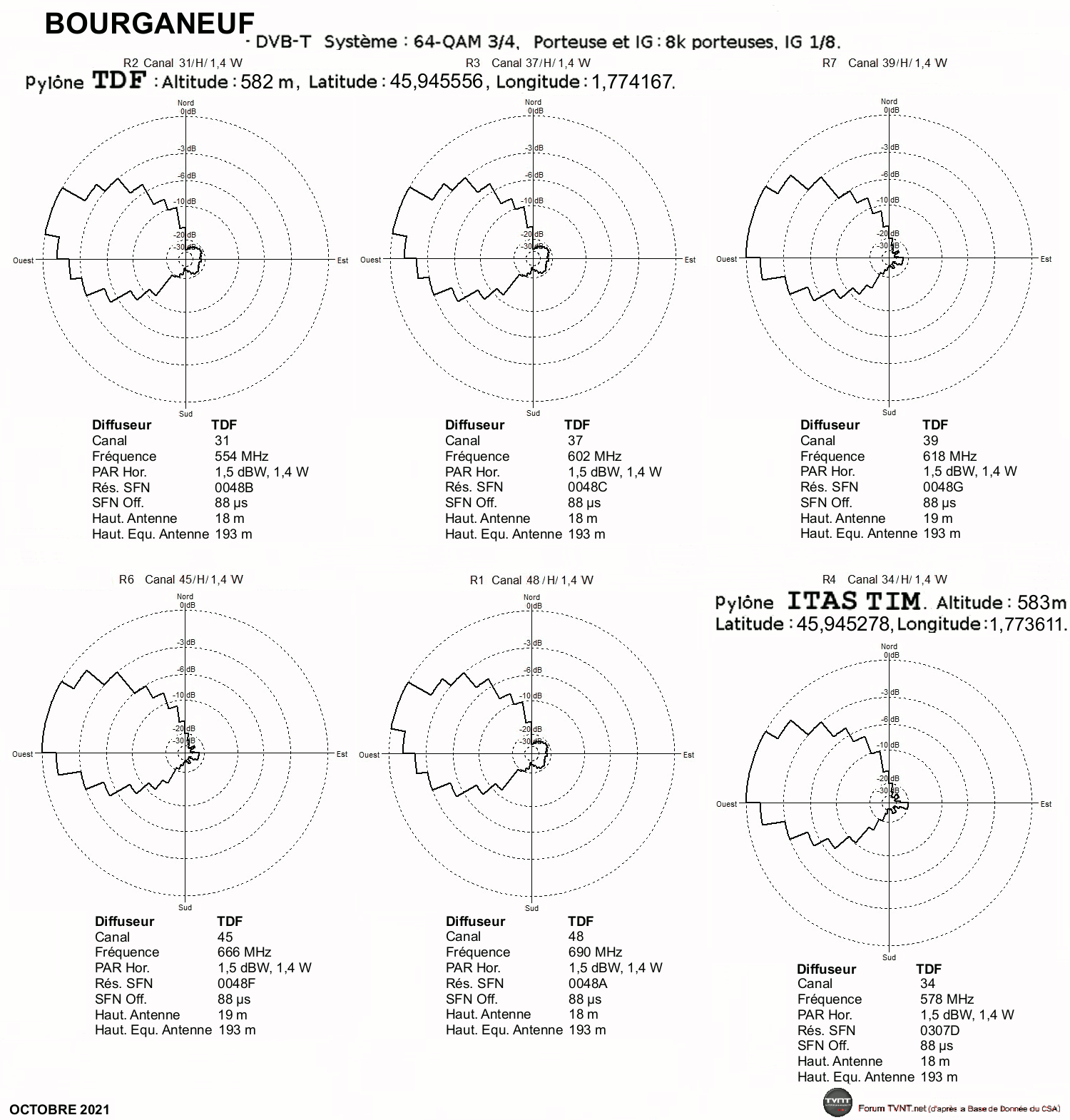

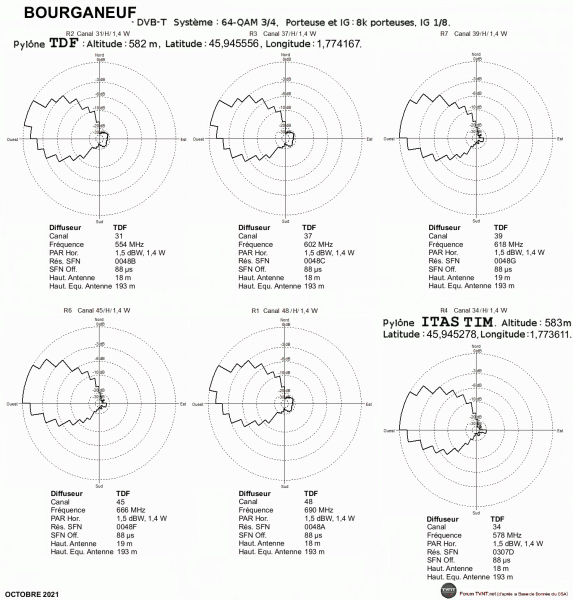

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


------------------------------------------------------------------------------------

BOUSSAC - LE PONT

Il y a 2 pylônes pour la TNT au lieu-dit Le Pont, sur la commune de Boussac-Bourg :
:arrow: Localisation du pylône TDF qui diffuse les multiplex R1 à R3 et R7.
:arrow: Localisation du pylône ITAS TIM qui diffuse les multiplex R4 et R6.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 31H 300mW (TDF).
R4: 34H 1W (ITAS TIM).
R7: 39H 300mW (TDF).
R1: 48H 300mW (TDF).
R6: 57H 1W (ITAS TIM).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R6 passera sur le canal 45
.

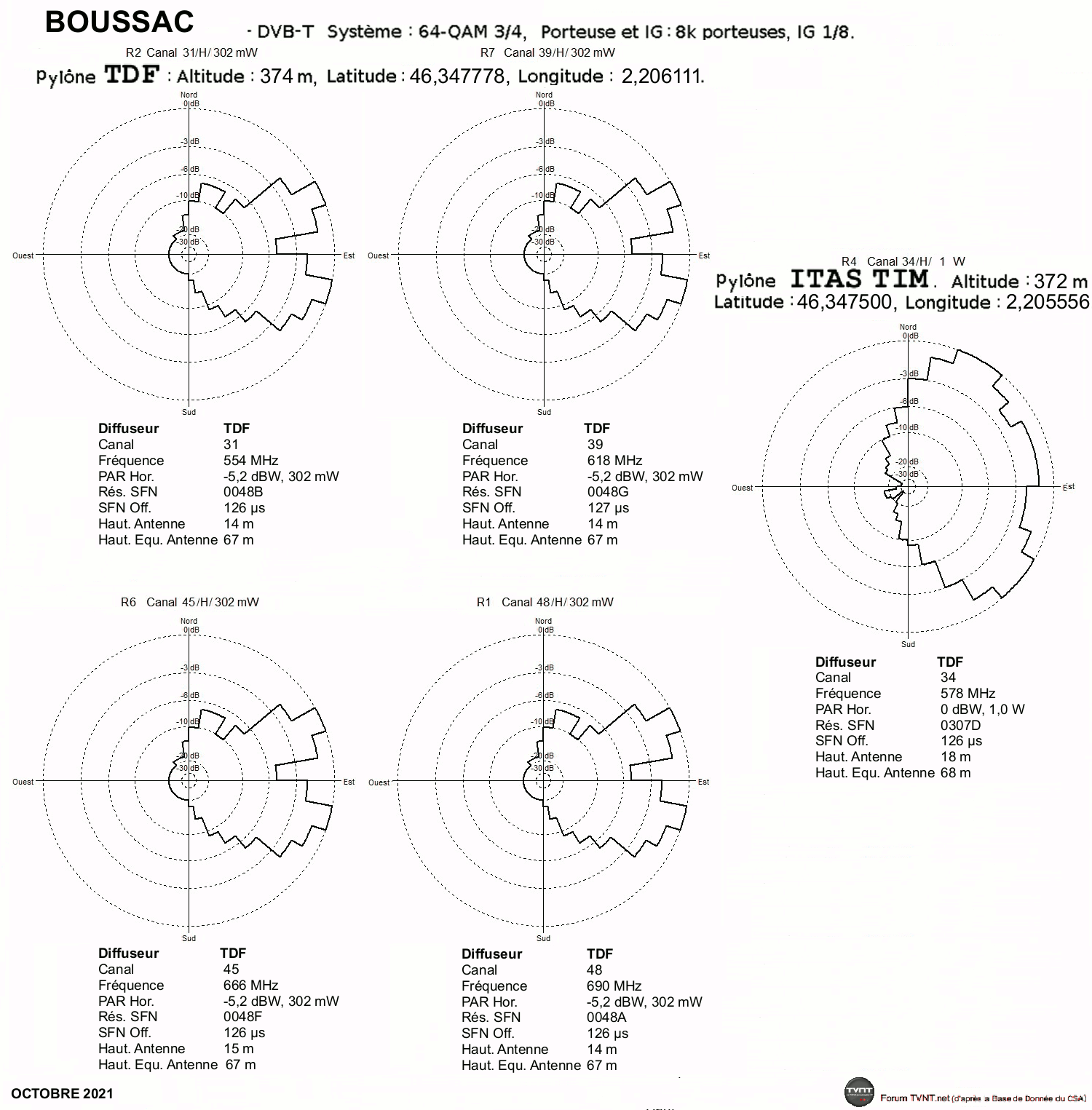

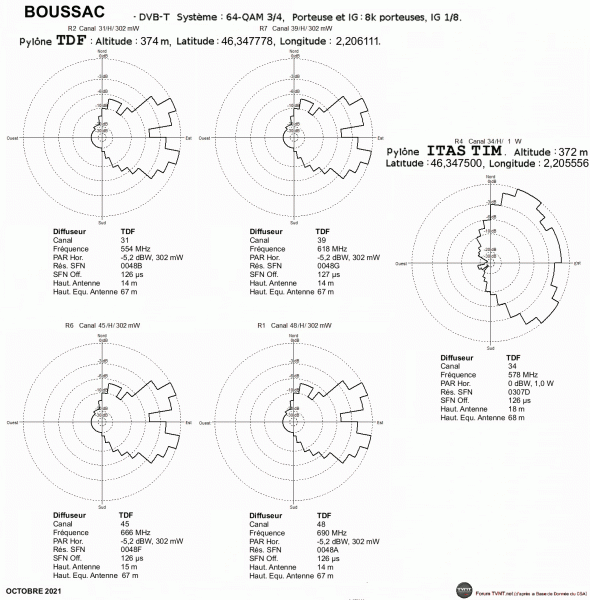

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

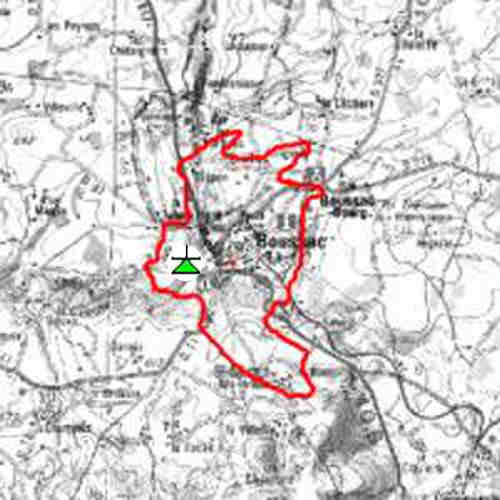

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


------------------------------------------------------------------------------------

CHAMBON-SUR-VOUEIZE - LERAGET

Il y a 2 pylônes pour la TNT sur le site de Leraget, commune de Chambon-sur-Voueize :
:arrow: Localisation du pylône TDF qui diffuse les multiplex R1 et R2.
:arrow: Localisation du pylône ITAS TIM qui diffuse les multiplex R4, R6 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 31H 600mW (TDF).
R4: 34H 790mW (ITAS TIM).
R7: 39H 790mW (ITAS TIM).
R1: 48H 600mW (TDF).
R6: 57H 790mW (ITAS TIM).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R6 passera sur le canal 45
.

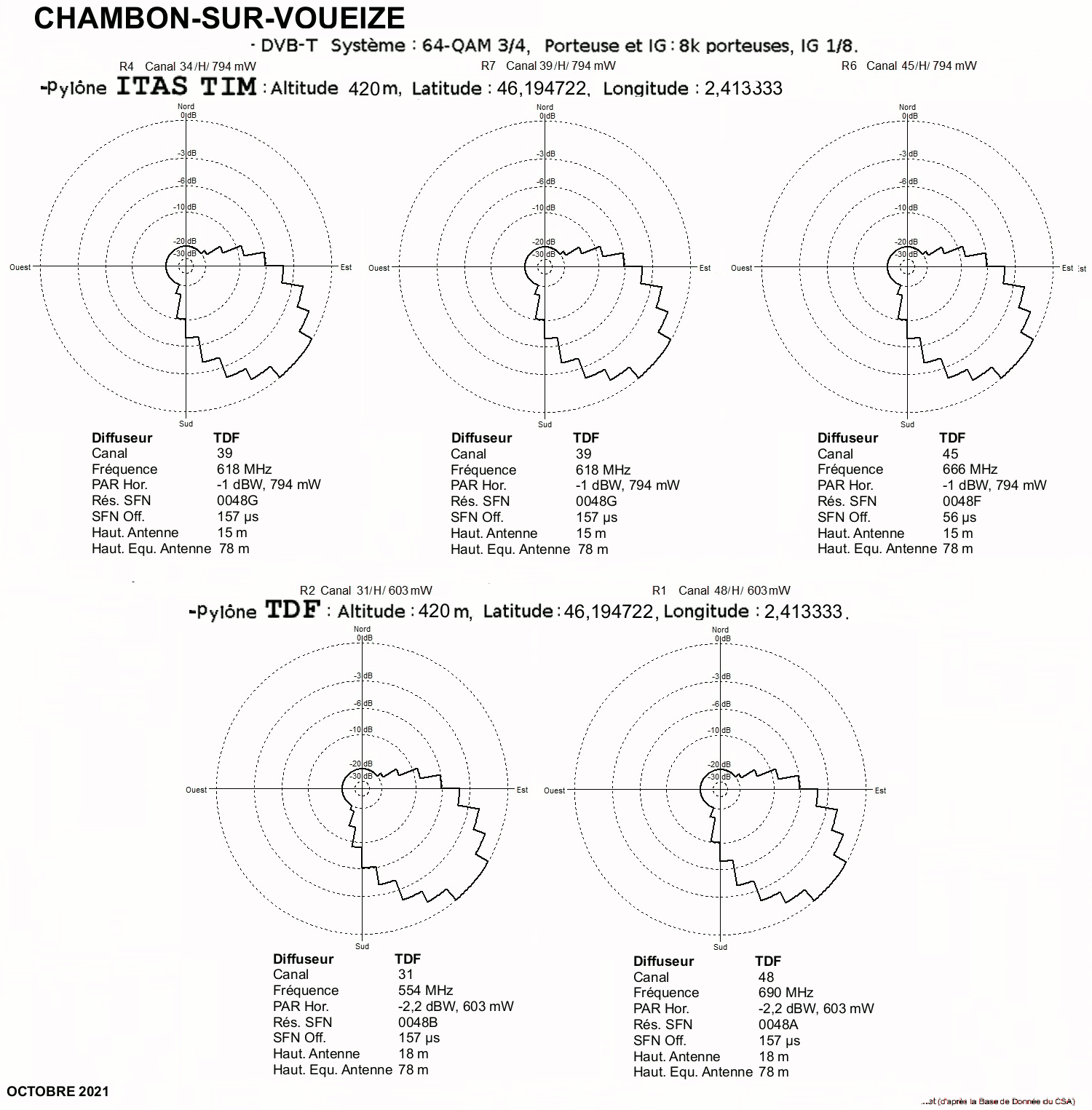

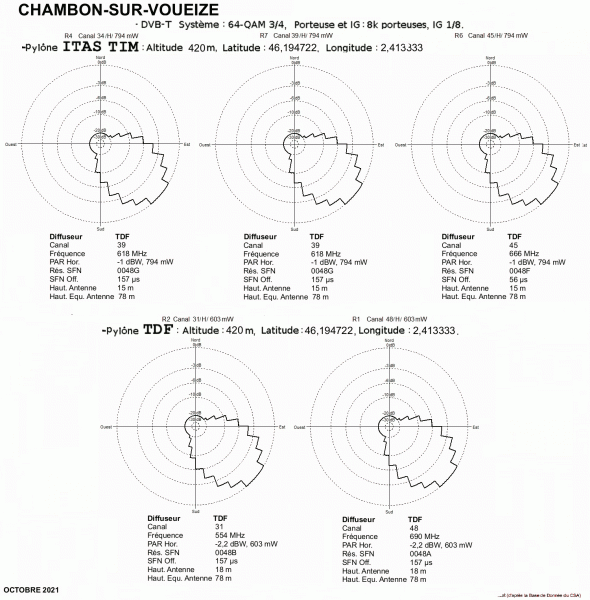

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

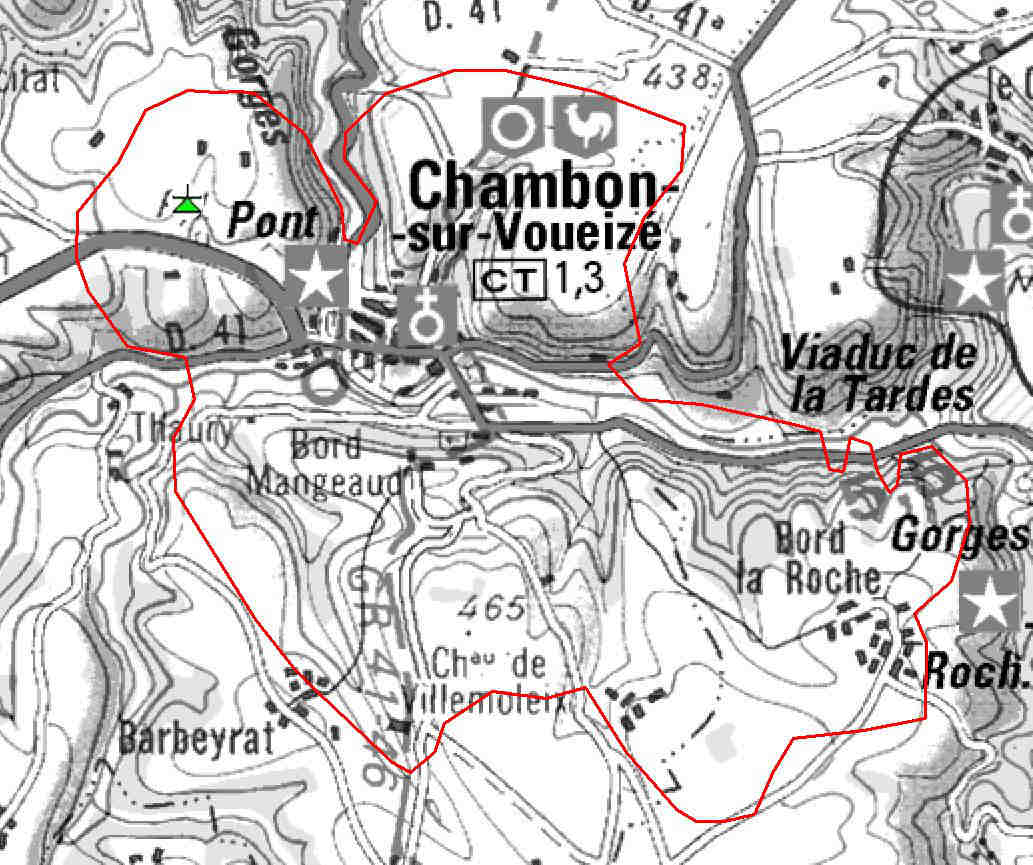

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

CROZE - LES PARTS

:arrow: Localisation du pylône TDF des Parts, commune de Croze.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 31H 1,1W (TDF).
R4: 34H 1,1W (TDF).
R7: 39H 1,1W (TDF).
R1: 58H 1,1W (TDF).
R6: 57H 1,1W (TDF).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 26 et le R6 sur le canal 45
.

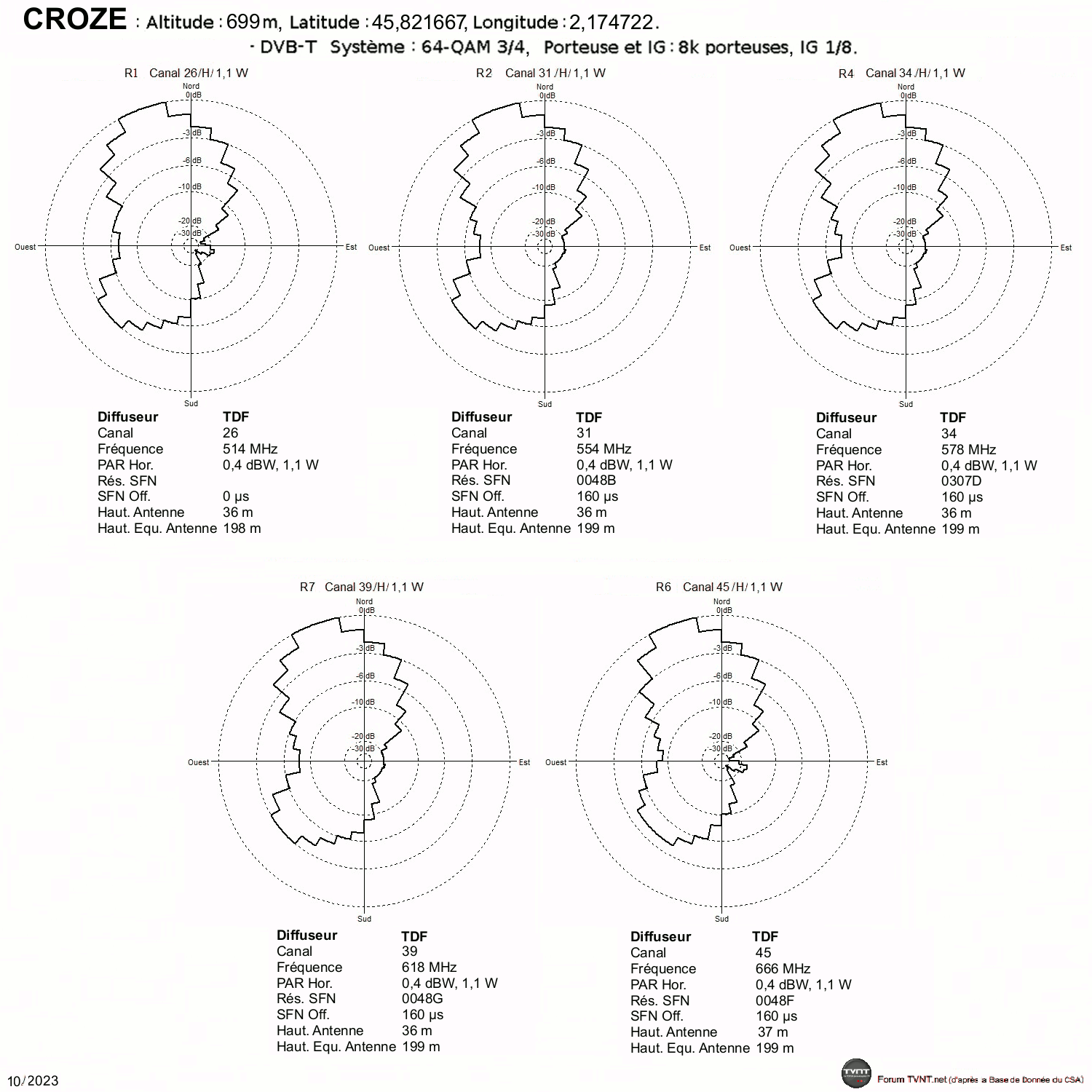

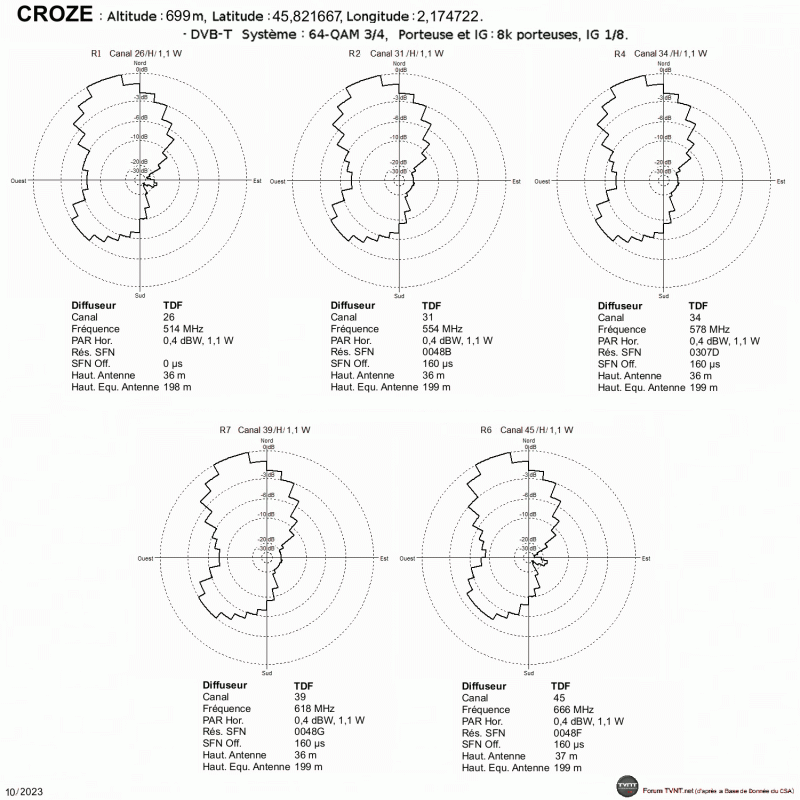

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

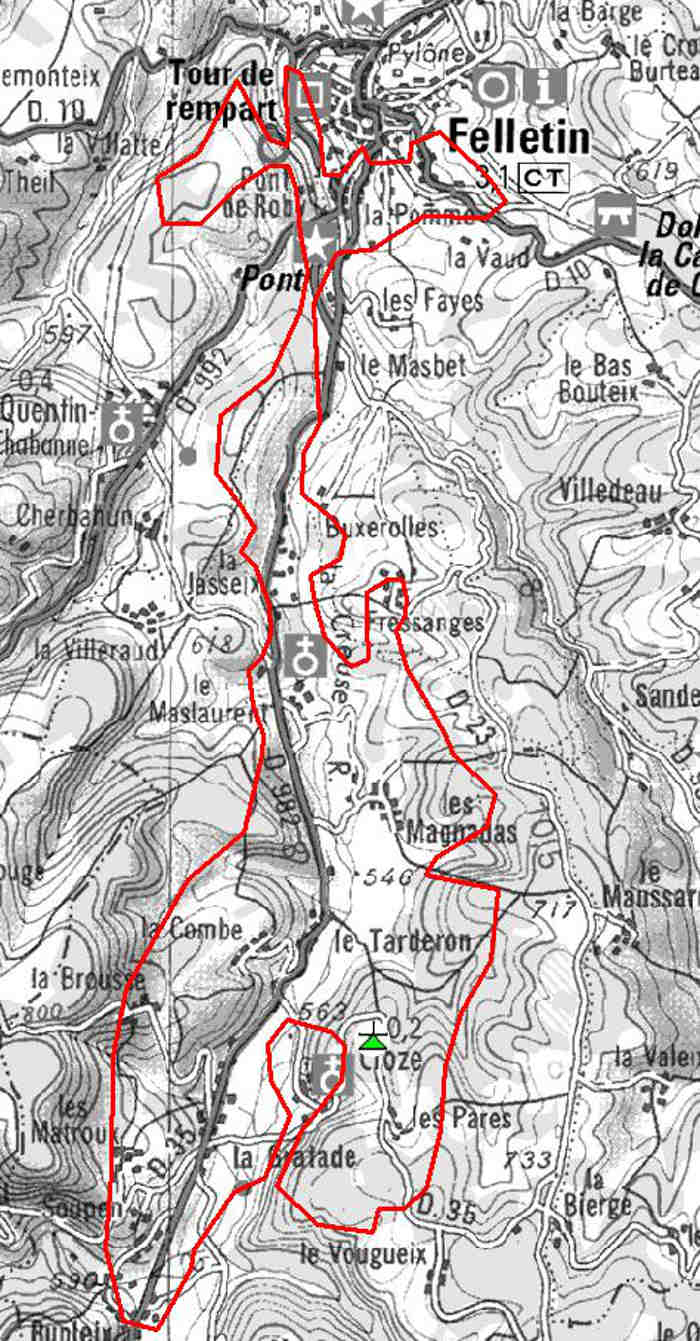

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


------------------------------------------------------------------------------------

FELLETIN - COLLINE DE BEAUMONT

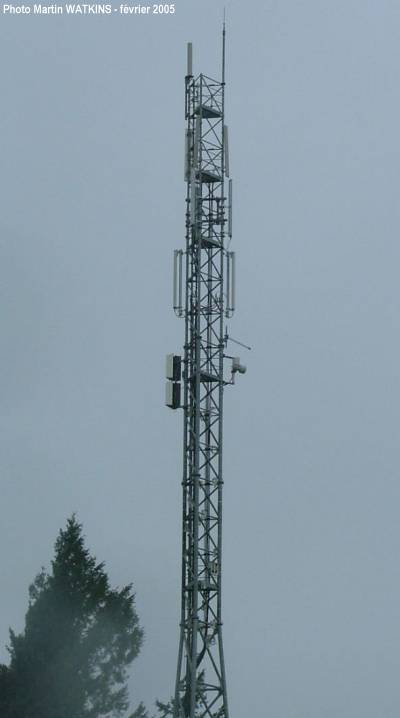

:arrow: Localisation du pylône TDF place de l'ancien Champ de Foire, commune de Felletin, sur le lequel TOWERCAST diffuse tout les multiplex de la TNT :

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 31H 6,3W (TOWERCAST).
R4: 34H 6,8W (TOWERCAST).
R3: 37H 6,6W (TOWERCAST).
R7: 39H 28W (TOWERCAST).
R1: 54H 35W (TOWERCAST).
R6: 57H 7,1W (TOWERCAST).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 33 et le R6 sur le canal 45
.

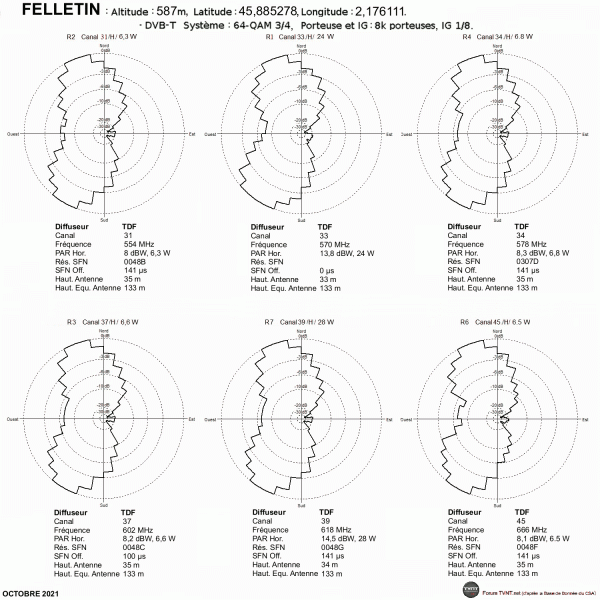

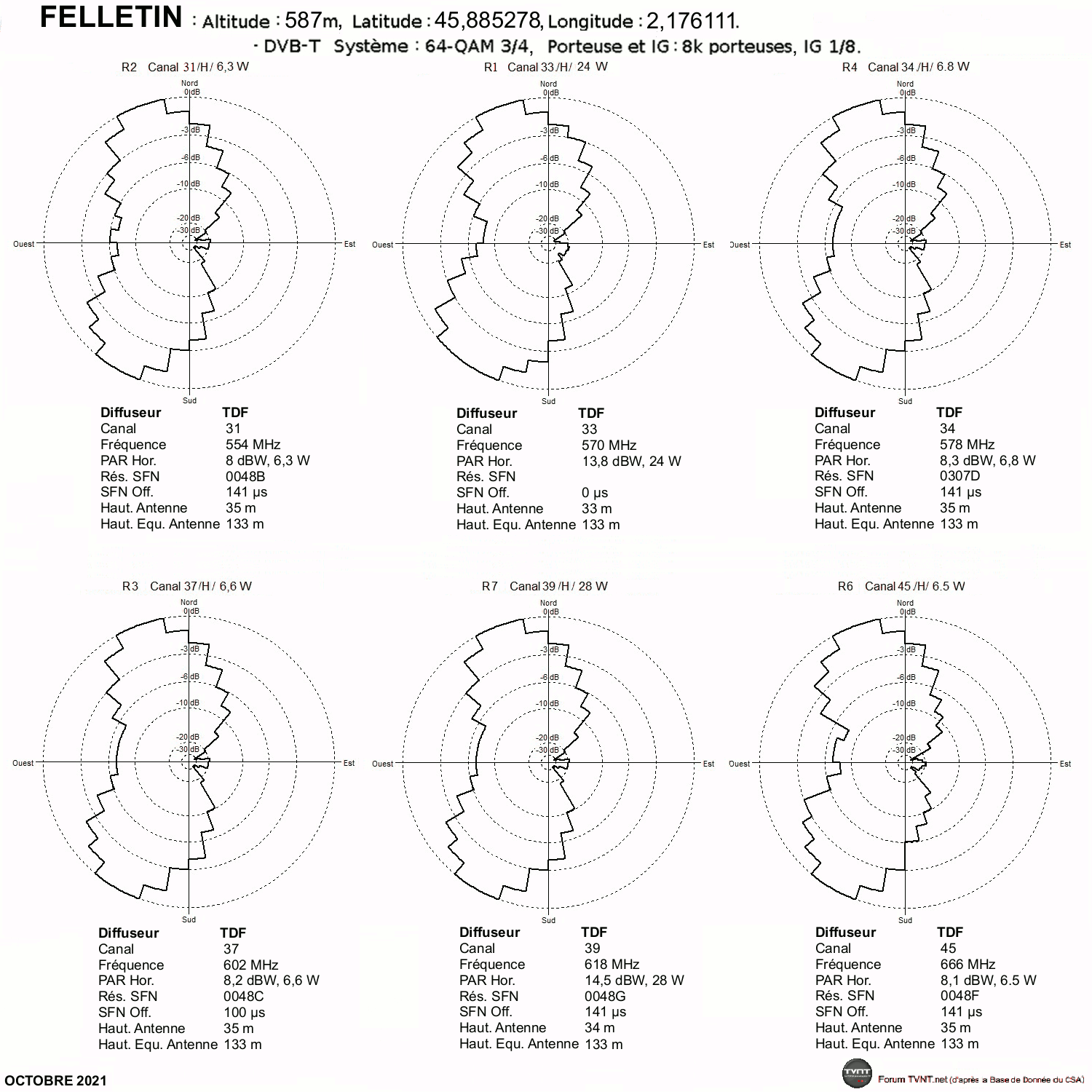

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

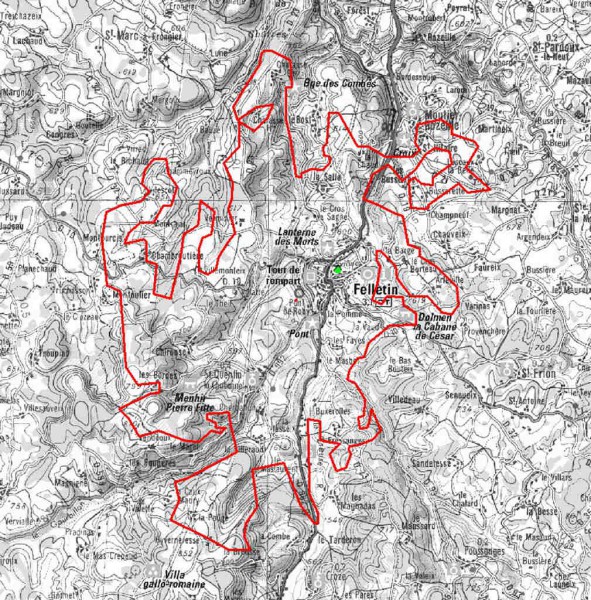

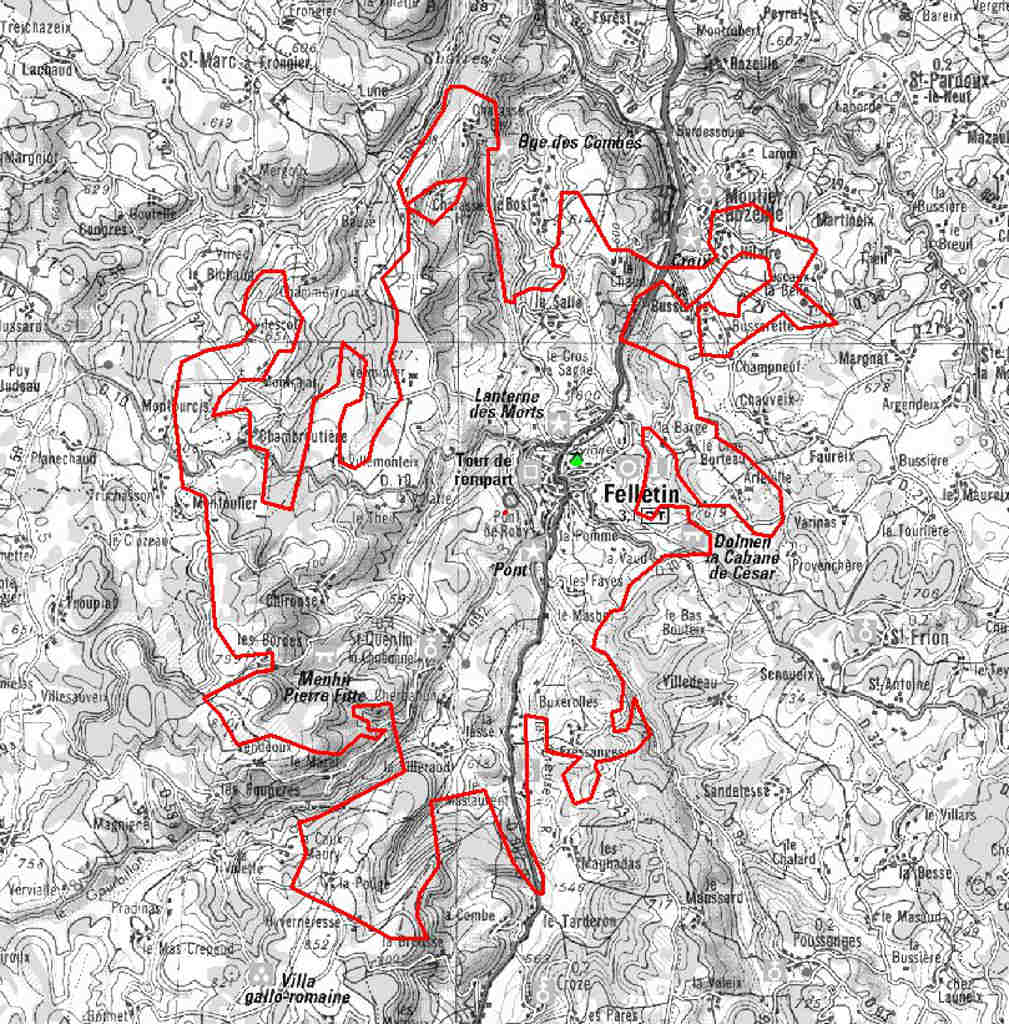

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


------------------------------------------------------------------------------------

MOUTIER-ROZEILLE - LES CÔTES DE FOREST

Il y a 2 pylônes pour la TNT sur le site des Côtes de Forest, commune de Moutiers-Rozeille :
:arrow: Localisation du pylône TDF qui diffuse les multiplex R1, R2 et R7.
:arrow: Localisation du pylône ITAS TIM qui diffuse les multiplex R4 et R6.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 31H 500mW (TDF).
R4: 34H 500mW (ITAS TIM).
R7: 39H 500mW (TDF).
R1: 48H 500mW (TDF).
R6: 57H 500mW (ITAS TIM).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R6 passera sur le canal 45
.

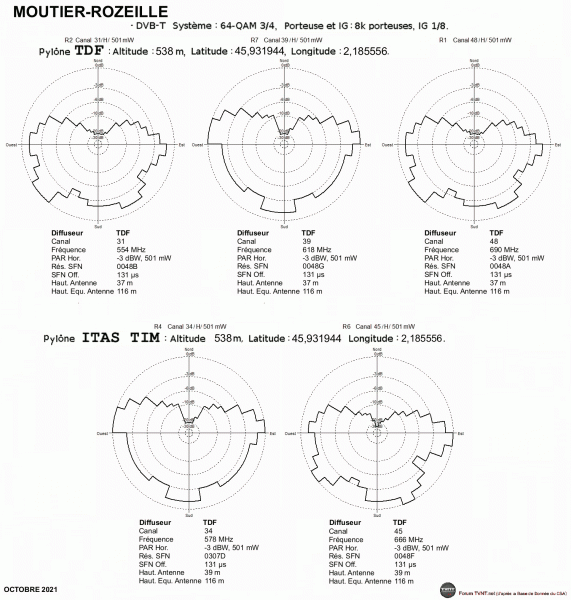

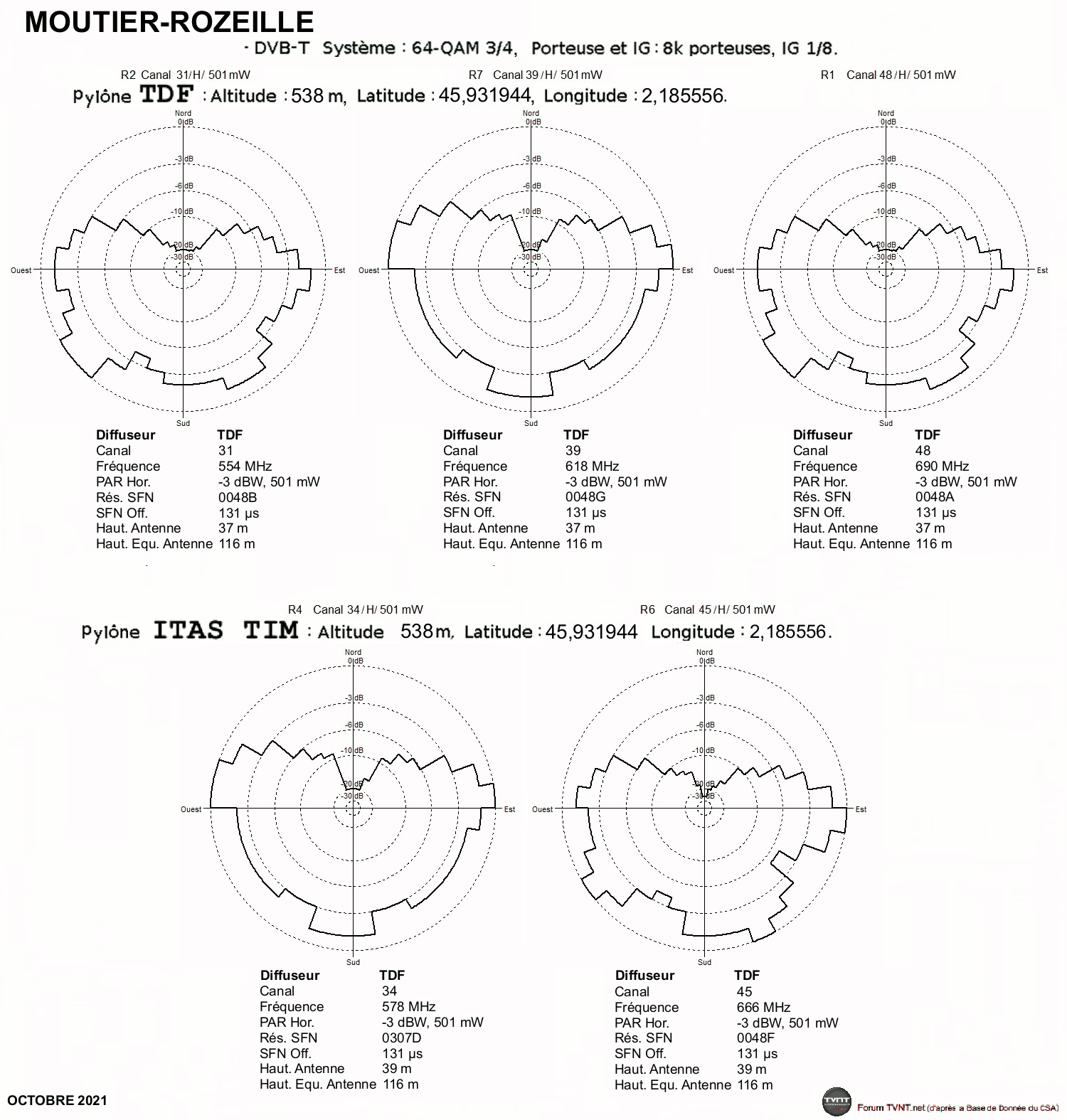

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

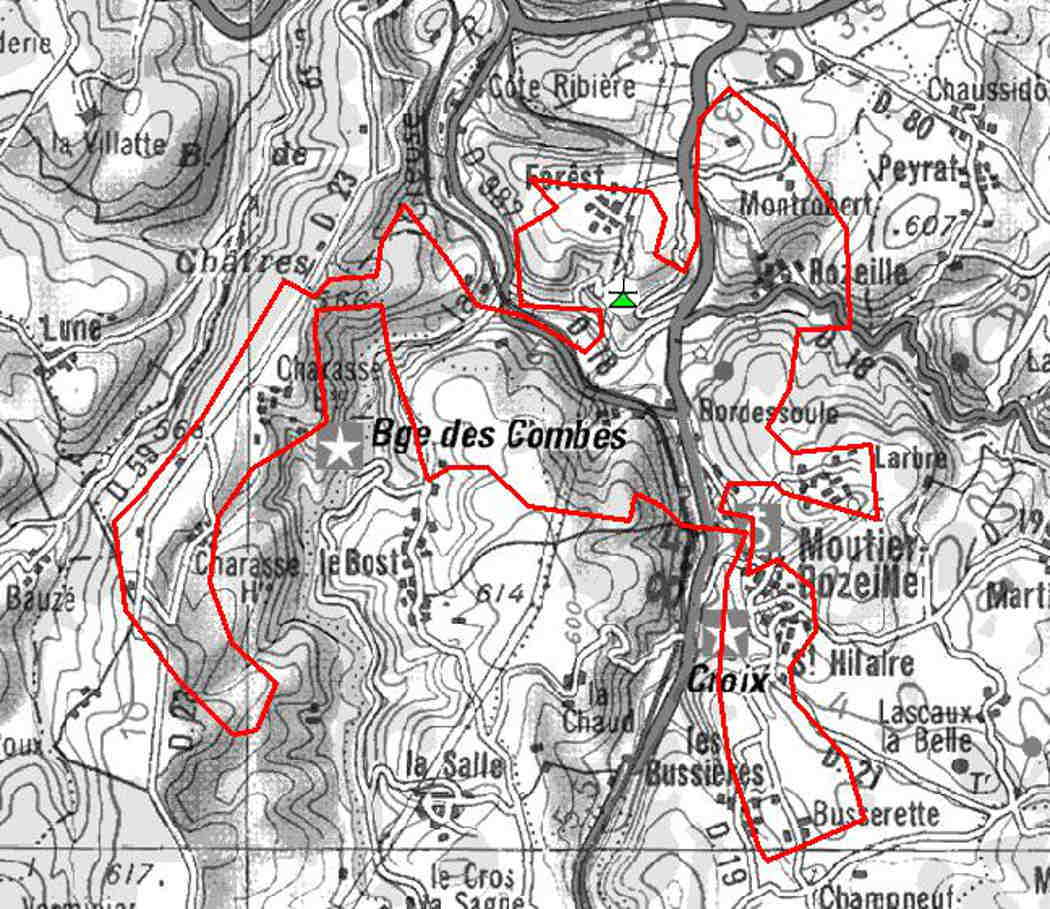

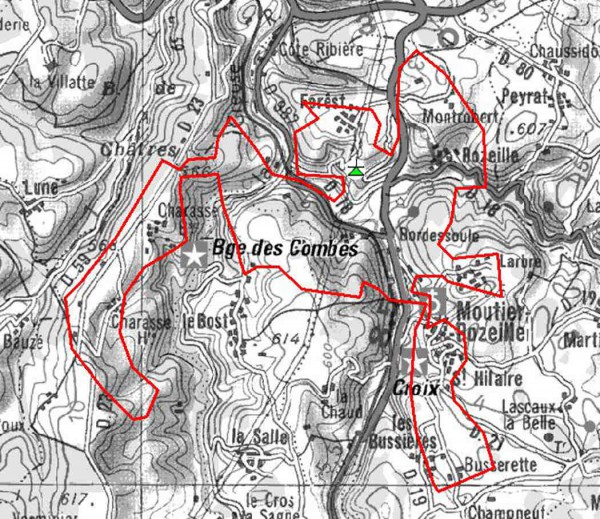

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


------------------------------------------------------------------------------------
Source des détails des caractéristiques techniques et des cartes de couverture des émetteurs : http://www.csa.fr
Dernière édition par Emmebel le 29 Sep 2018 11:49, édité 48 fois.
Raison: Mise a jour.
Terrestre : TV Sony KDL-42W829B, enregistreur Panasonic DMR-BWT745EC, antenne Televés DAT45+MRD
IP : Freebox HD 02C
Satellite : Xsat CDTV410, parabole Visiosat Bi-Sat G4 (19.2°E/13°E/5°O)
Laurent
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 3557
Inscription: 28 Juin 2005 10:54
Localisation: [38] Allevard

Messagepar zaptnt » 17 Juil 2008 10:34

Est il prévu de lever les restrictions vers le sud ?
En effet, de nuit je vois très bien le clignotement de l'emetteur pour les avions, mais le R2 passe très très mal. Pour les autres ca va bien, avec un peu de "freezes" sur le R1.
zaptnt


Messagepar Ford Prefect » 17 Juil 2008 12:18

Bonjour
C'est tout le probleme des "gabarits" de rayonnement par rapport aux
"diagrammes" rien n'interdit que sur certains canaux l'affaiblissement soit
superieur aux 10 dB imposés.
A court terme une levée des restrictions est exclue car ça entraine une
refonte complete et couteuse des antennes d'emission.
Des ajustages sont possibles si vraiment certains canaux sont trop penalisés.
Quelle antenne utilisez vous ?
Si elle ne satisfait pas au minimums requis (10dB de gain 10m du sol) il est
inutile de tenter un recours.
Ford Prefect


Messagepar zaptnt » 18 Juil 2008 16:13

Ayant fait appel à un antenniste, je pense que l'antenne est conforme au gain, et elle est assurement à beaucoup plus que 10m du sol. (Antenne et cable neufs de chez neufs).
D'ailleurs la TNT émettait déjà lors du montage de celle ci. Et il m'avait bien parlé d'un problème de reception de ce multiplex en particulier.
D'où ma question, peut être manque t il juste un peu de puissance d'émission ? Est il alors envisageable que cette puissance soit augmentée à l'extinction de l'analogique?

-nb- avec une antenne d'intérieur toute bête j'avais exactement le même résultat étant donné l'orientation de l'emetteur qui est VISIBLE !
Les chaines analogiques quant à elles sont reçues par les deux moyens parfaitement.
zaptnt


Re: [23 - Creuse] Guéret

Messagepar toupy » 12 Déc 2009 10:24

Voilà qui fera du bien en 2011 : http://www.csa.fr/upload/gabarits/Gueret_Saint-Leger-le-Gueretois.pdf
Augmentation de puissance et finies les restrictions !
toupy
Coccinelle
Coccinelle

Messages: 110
Inscription: 26 Juin 2005 08:20
Localisation: Angers

Re: [23 - Creuse] Guéret

Messagepar julien74 » 12 Déc 2009 18:00

ça va faire plaisir à notre amie Daisy87 qui a bien du mal à capter la TNT sur cet émetteur... :cry:
Avatar de l’utilisateur
julien74
Brigades du Tigre
Brigades du Tigre

Messages: 56512
Inscription: 12 Avr 2006 17:50
Localisation: Le Sappey (Haute-Savoie)

Re: [23 - Creuse] Guéret, Bourganeuf, Boussac, Aubusson, Felletin

Messagepar boutet » 29 Mar 2011 19:12

la moitié des émetteurs de Creuse marche
boutet
Coccinelle
Coccinelle

Messages: 72
Inscription: 24 Avr 2010 14:51

Re: [23 - Creuse] Guéret, Bourganeuf, Boussac, Aubusson, Felletin

Messagepar Robin23 » 26 Fév 2012 13:00

A Guérêt, certains foyers sont obligés de tourner leur antenne en direction de Bourges car ça ne marche pas avec l'émétteur de Guéret alors qu'ils sont pourtant trés près (c'est le cas de l'antenne extérieur a l'internat de mon lycée par exemple).
Pour ma part, j'habite a 24 km de Guéret, mon antenne est tournée sur Guéret. Cela fonctionne trés bien.
Du temps de l'analogique, on ne captait pas Canal+ par Guéret (nous sommes abonnés), du coup, on avait installé une 2ème antenne tournée vers l'émetteur de Clermont-Ferrand (qui est a 80 km a vol d'oiseau), çela marchait trés bien, on avait deux fois TF1, France 2, France 3, France 5/Arte et M6.
Lors de l'arrivée de la TNT en Creuse (au départ, elle était que sur l'émétteur de Guéret), on a tout capté par Guéret donc, on a coupé l'antenne tournée sur Clermont-Ferrand.
On l'a mis en service de nouveau depuis quelques jours, on capte tout trés bien sauf le R2 et le R5 par Clermont-Ferrand.
Robin23
Petit ver
Petit ver

Messages: 26
Inscription: 28 Jan 2012 13:54
Localisation: Creuse (Limousin)

Re: [23 - Creuse] Guéret, Bourganeuf, Boussac, Aubusson, Felletin

Messagepar julien74 » 26 Fév 2012 13:15

Bonjour , :Couc:

Merci pour ton compte-rendu , c'est vraiment intéressant :D
Est-ce que l'émetteur de Limoges passe aussi? :wink:
Avatar de l’utilisateur
julien74
Brigades du Tigre
Brigades du Tigre

Messages: 56512
Inscription: 12 Avr 2006 17:50
Localisation: Le Sappey (Haute-Savoie)

Re: [23 - Creuse] Guéret, Bourganeuf, Boussac, Aubusson, Felletin

Messagepar Robin23 » 26 Fév 2012 14:09

julien74 a écrit:Bonjour , :Couc:

Merci pour ton compte-rendu , c'est vraiment intéressant :D
Est-ce que l'émetteur de Limoges passe aussi? :wink:


Limoges ou Limoges-les-Cars ?

Côté Ouest de Guéret (côté Limoges), je sais qu'on capte trés bien par endroit l'émetteur TNT de Limoges-les-Cars au Sud-Ouest (j'ai une tante qui habite par là-bas, elle est tournée sur Limoges-les-Cars). Au Nord-Ouest, on capte plutôt celui de Limoges (nottament a la Souterraine).

Côte Est de Guéret (côté Allier, Puy de Dome), mon côté, je ne sais pas mais en tout cas, en radio, on capte trés bien les stations de Radio France (sauf Bleu et Le Mouv') de Limoges-les-Cars (Idem pour Bourges, Clermont-Ferrand, Argenton-sur-Creuse, Ussel-Meymac et Chateauroux).
Je n'ai jamais essayé de voir si on capte les émétteurs TNT de Bourges, Argenton-sur-Creuse, Ussel et Chateauroux. D''aprés la recherche sur le site MaTnt, pour mon lieu de résidence, il me trouve : Guéret 4/5 et Clermont-Ferrand 3/5.
Robin23
Petit ver
Petit ver

Messages: 26
Inscription: 28 Jan 2012 13:54
Localisation: Creuse (Limousin)
