24 - Dordogne [Bergerac - Audrix]

Puis-je recevoir la TNT (simple définition ou HD) dans ma commune et quand ? Débats sur les zones d'ombre...

24 - Dordogne [Bergerac - Audrix]

Messagepar Laurent » 07 Nov 2007 18:49

Liste des émetteurs du département de la Dordogne :

:arrow: Émetteur Principal :
- Bergerac - Audrix.

:arrow: Émetteurs Locaux :
- Belvès - Pomelle.
- Brantôme - Vigneras.
- Carsac-Aillac - Le Touron.
- Cénac-et-Saint-Julien - Conte.
- Chancelade - La Croix Herbouze.
- Couze-et-Saint-Front 2 - Mont d'Onel.
- Cubjac - Roc des Vignes.
- Daglan - La Ramade.
- Excideuil - Le Cuvier.
- Eymet - La Maisonnette.
- Grignols - Le Vignaud.
- Lisle - Gagnodie.
- Mareuil - Rocher de Montbreton.

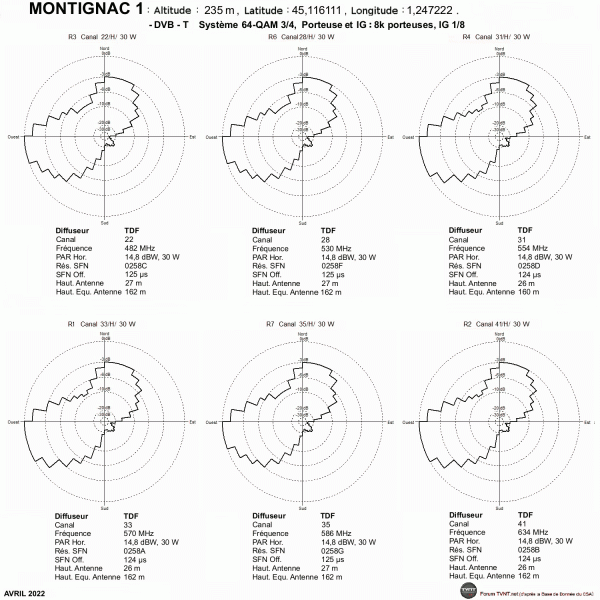

- Montignac 1 - Le Brongidour.
- Montignac 2 - Beaussanne.

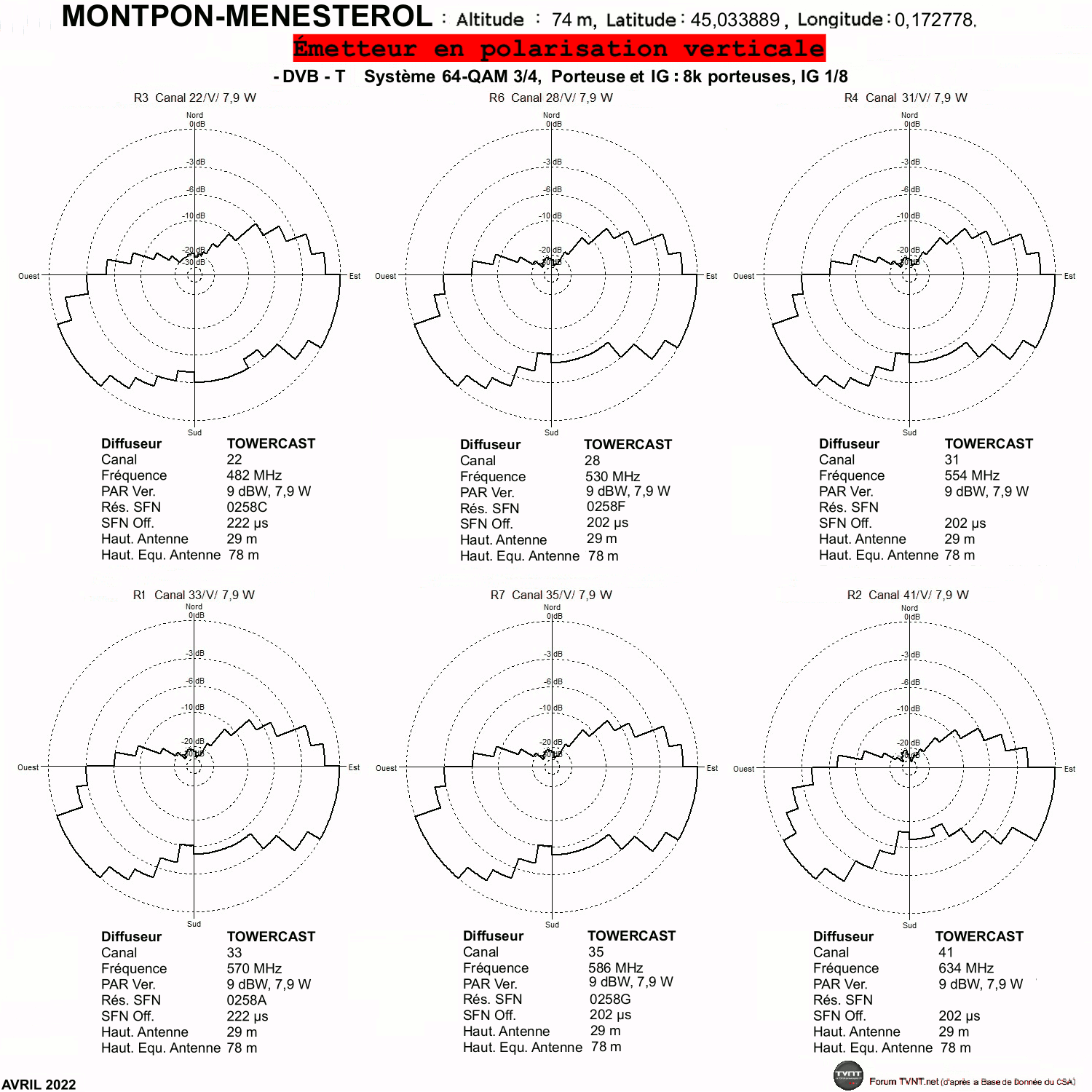

- Montpon-Ménestérol - La Merlerie.
- Mussidan 1 - Emburée.

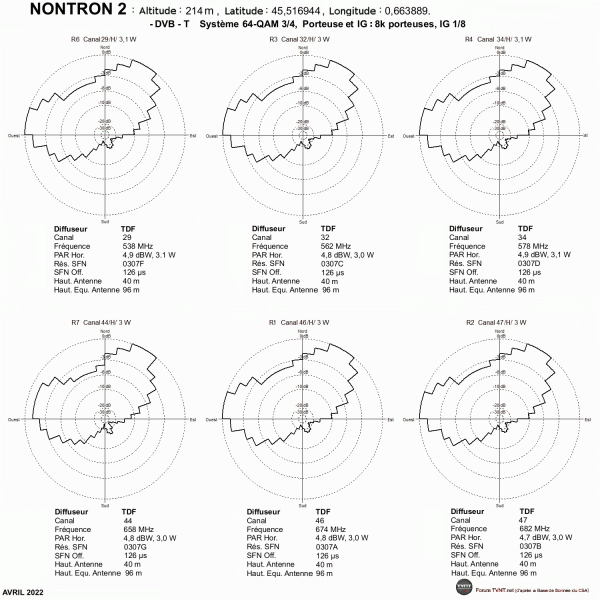

- Nontron 2 - Ferme Rouge.

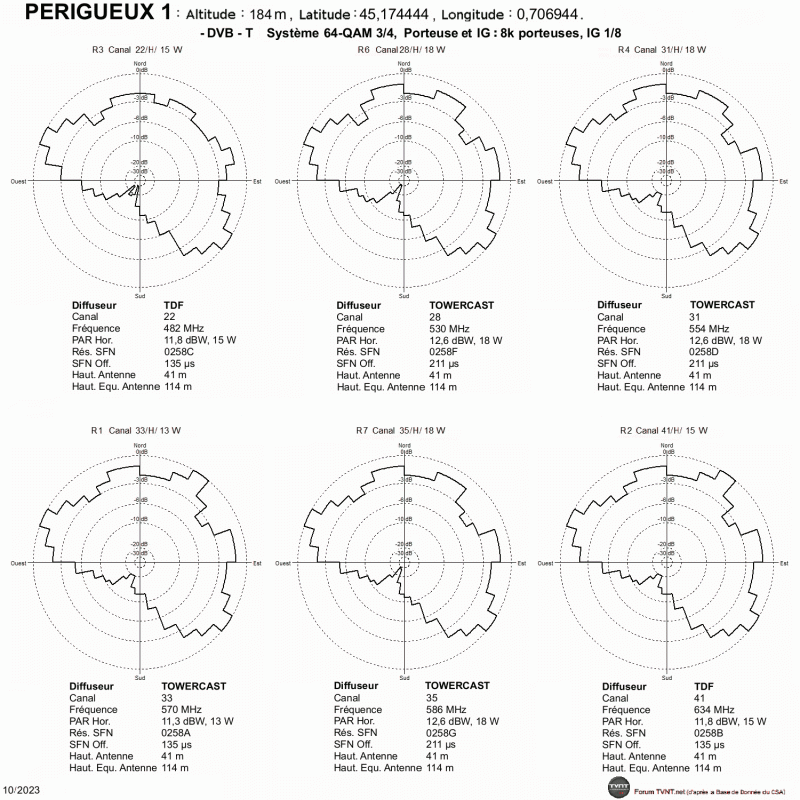

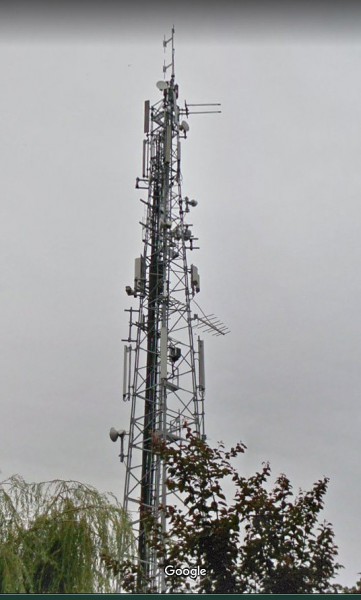

- Périgueux 1-Sud - Coulounieix.
- Périgueux 2 - La Grenadière.
- Ribérac - Puy de Beaumont.
- Saint-Astier - Bellevue.
- Saint-Cyprien - Le Montaud.

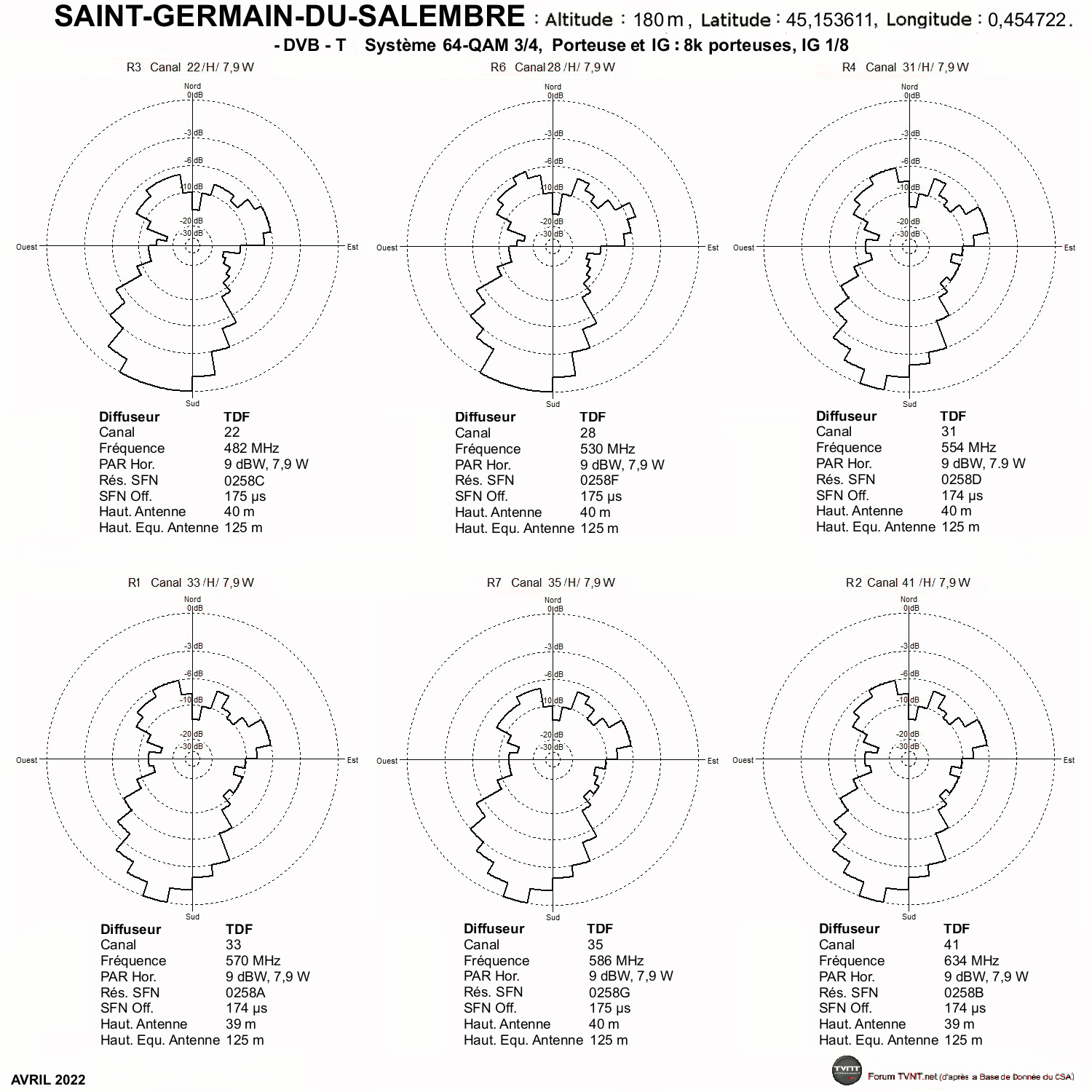

- Saint-Germain-du-Salembre - Chanterac.

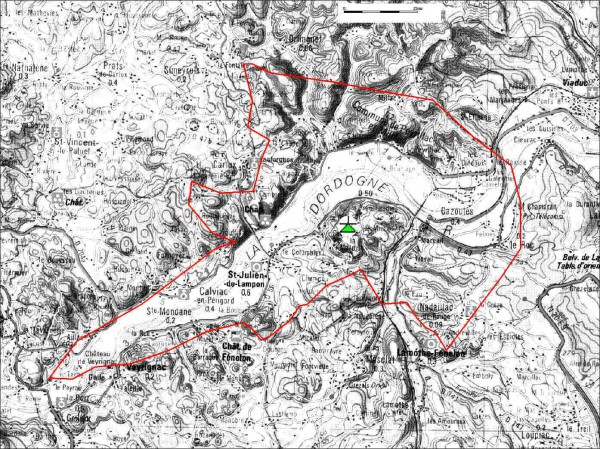

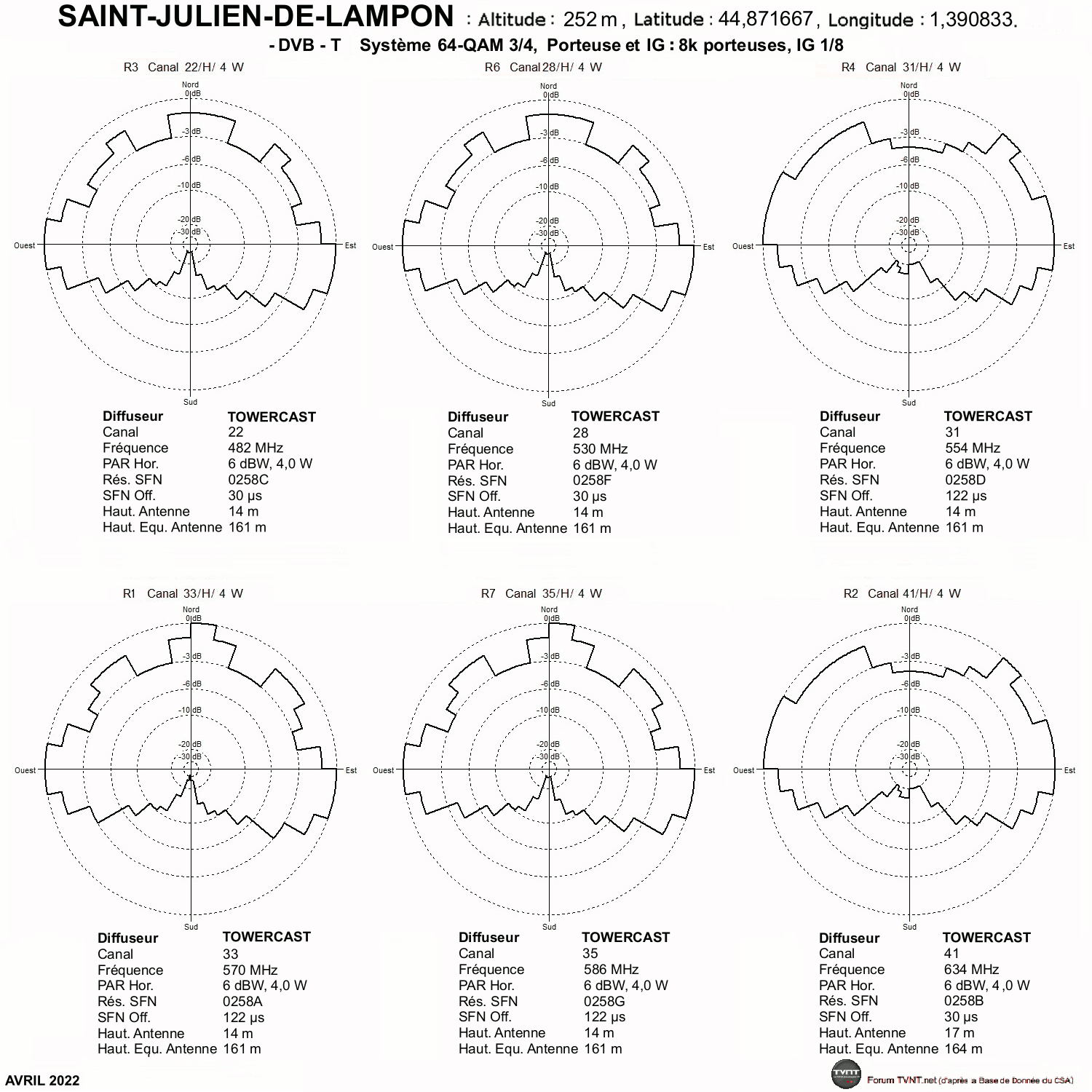

- Saint-Julien-de-Lampon - La Selvie.

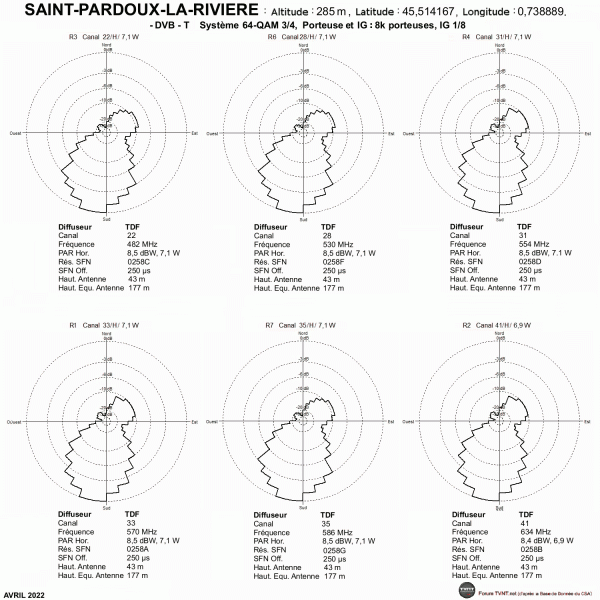

- Saint-Pardoux-la-Rivière - Brin.
- Sarlat - Agglomération.
- Terrasson-Lavilledieu - Le Pouget.

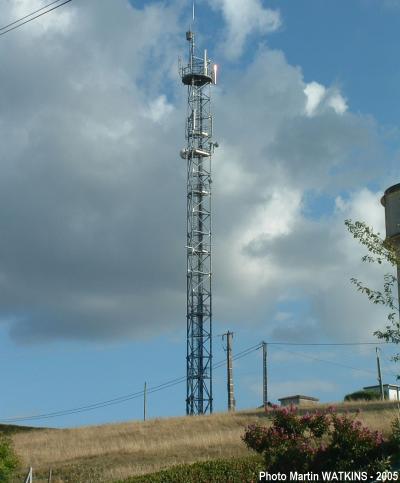

- Thiviers - Le Dognon.

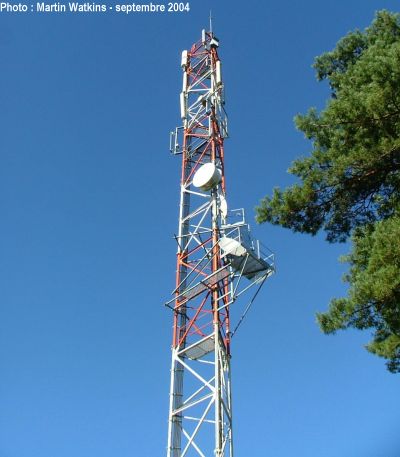

- Trélissac - Escoire.
- Vergt - Lambertie.


Réaménagement de la BANDE 700 MHz dans le département de Dordogne :

Le transfert de la bande 700 MHz au profit de la téléphonie mobile implique des réaménagements de canaux sur certains émetteurs. Le transfert est échelonné sur plusieurs phases jusqu'en juin 2019.

Pour les émetteurs du département de Dorgogne il est prévu lors de la phase 9, programmée le 4 décembre 2018, des réaménagements de canaux sont prévus sur l'ensemble des émetteurs, ils sont détaillés ci-dessous dans la description des émetteurs.

Plus d'information sur le forum, dans le sujet : Changement de norme TNT et transfert de la bande des 700 mhz

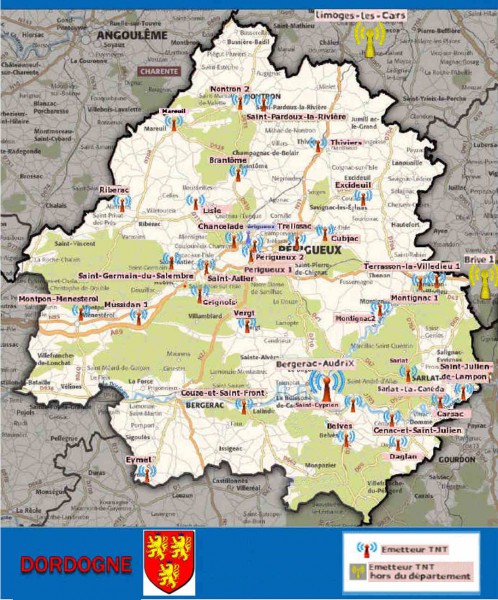

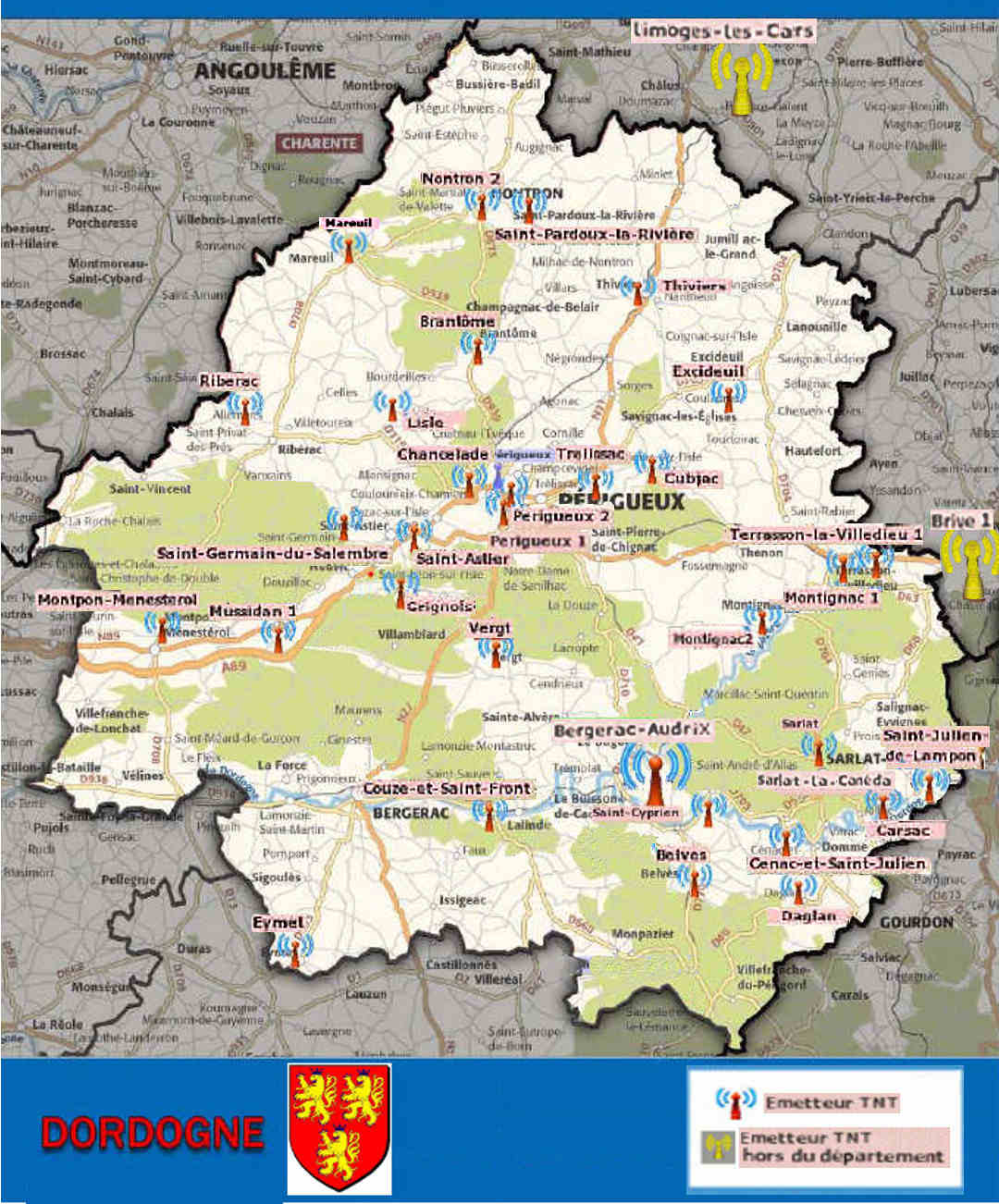

Emplacement des émetteurs du département de la Dordogne :

Cliquez sur la carte pour l'agrandir



Liste des anciens topics :
:arrow: Emetteur de Bergerac Audrix
:arrow: Emetteurs de Périgueux Agglomération


Couverture des émetteurs TNT :
Pour identifier de quel émetteur vous dépendez, recherchez votre commune par l'intermédiaire des outils disponibles sur les sites de TNTtest, du CSA ou de TDF :
:arrow: Test de couverture TNTtest
:arrow: Zones de couverture du CSA
:arrow: Test de couverture TDF


COMPOSITION DES MULTIPLEX NATIONAUX


:arrow: La composition du multiplex local (R1) est donnée ci-dessous, avec la description de chaque émetteur.

-------------------------------------------------------------------------------------

BERGERAC - AUDRIX

Émetteur principal.

:arrow: Localisation du pylône TDF de La Baronnerie, sur la commune d'Audrix :

Image Copyright TDF.
D'autres photos sont disponibles ici

:arrow: Page Wikipedia consacrée à ce site
ATTENTION les données techniques de l'émetteur ne sont pas nécessairement à jour dans la page Wikipédia.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 31H 40kW (TDF).
R1: 33H 40kW (TDF).
R2: 41H 40kW (TDF).
R3: 56H 40kW (TDF).
R6: 58H 40kW (TDF).
R7: 59H 40kW (TDF).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R3 passera sur le canal 22, le R6 sur le 28 et le R7 sur le canal 35
.

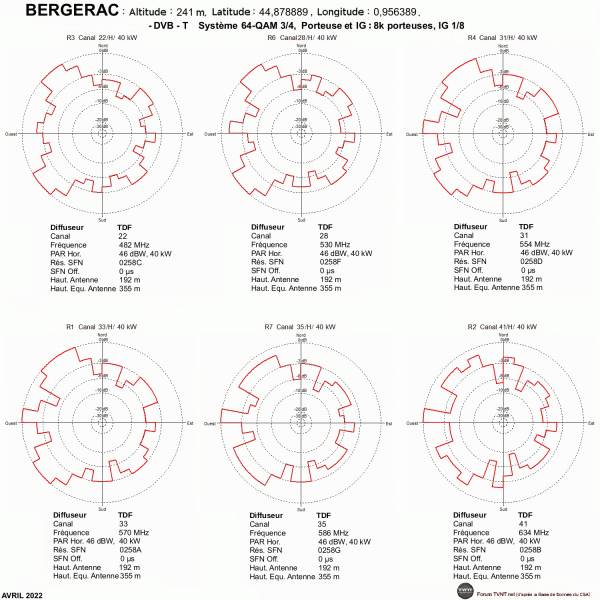

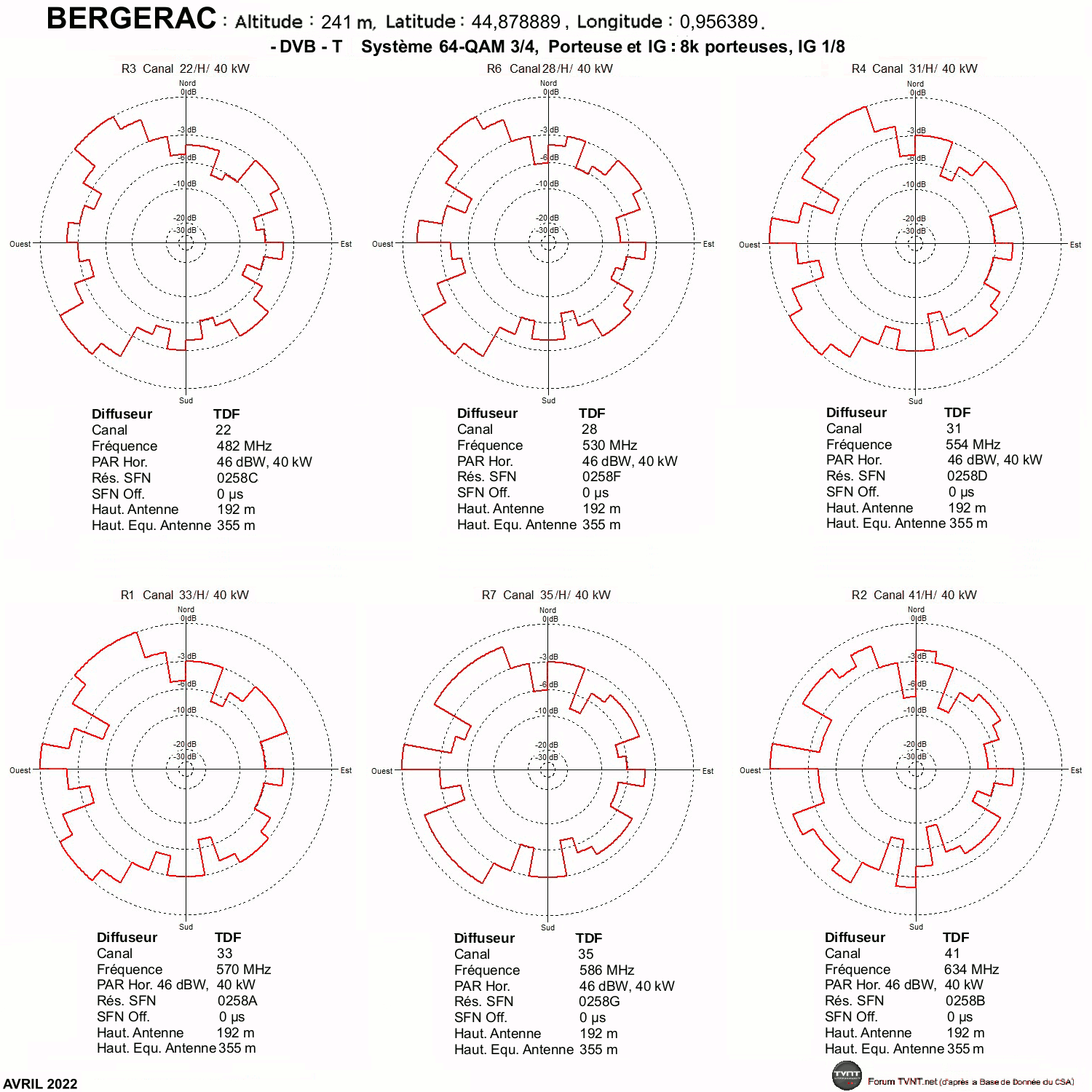

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


-------------------------------------------------------------------------------------

BELVÈS - POMELLE

:arrow: Localisation du pylône TDF de Pomelle, commune de Belvès.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 31H 1,8W (TDF).
R1: 33H 1,8W (TDF).
R2: 41H 1,8W (TDF).
R6: 58H 1,8W (TDF).
R7: 59H 1,8W (TDF).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R6 passera sur le canal 28 et le R7 sur le canal 35
.

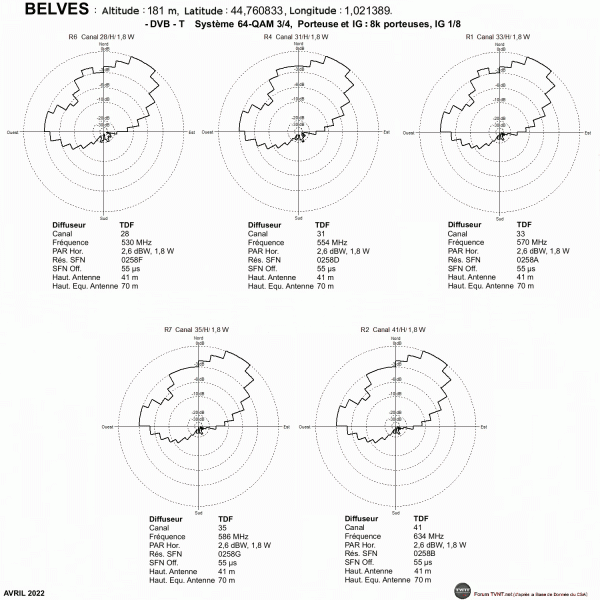

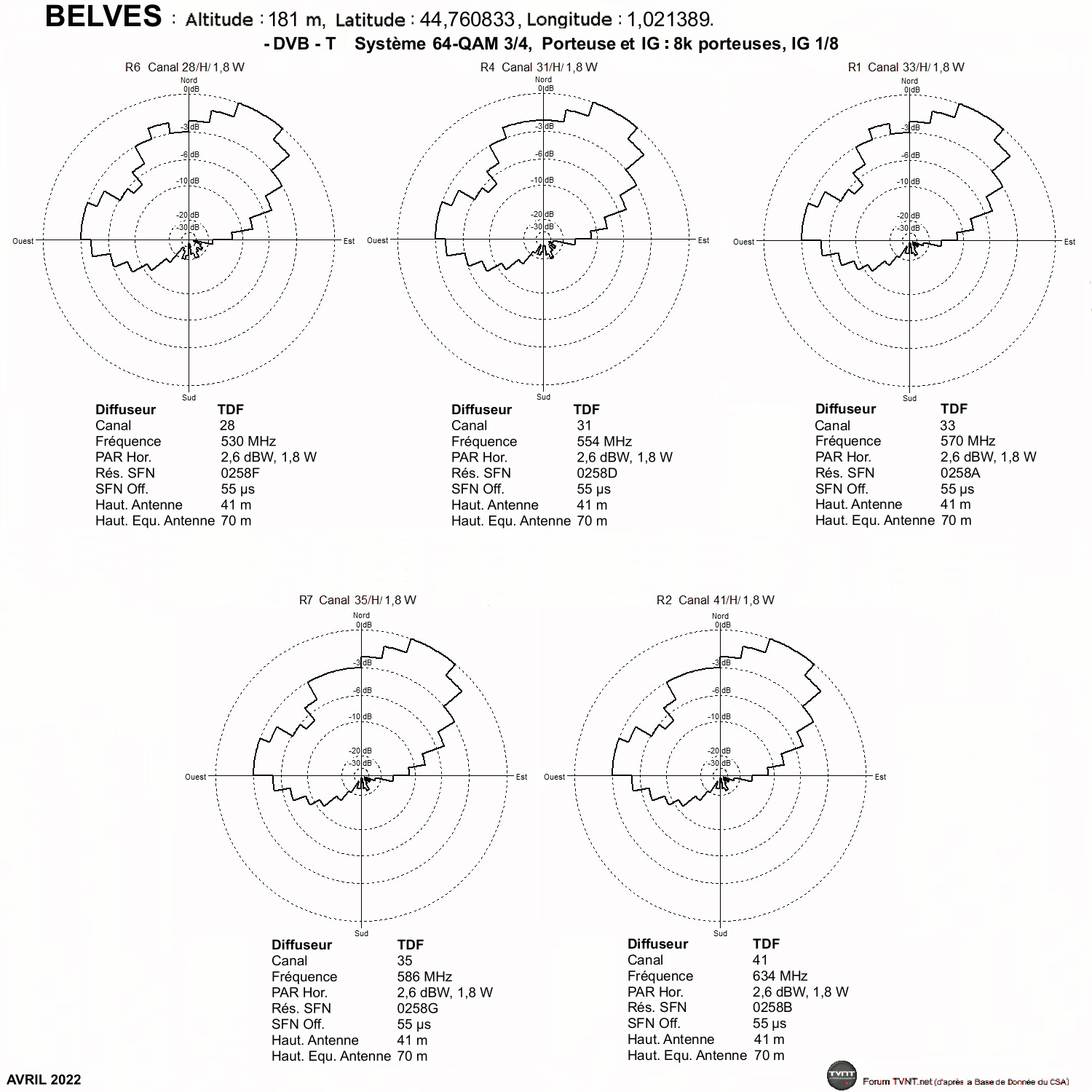

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

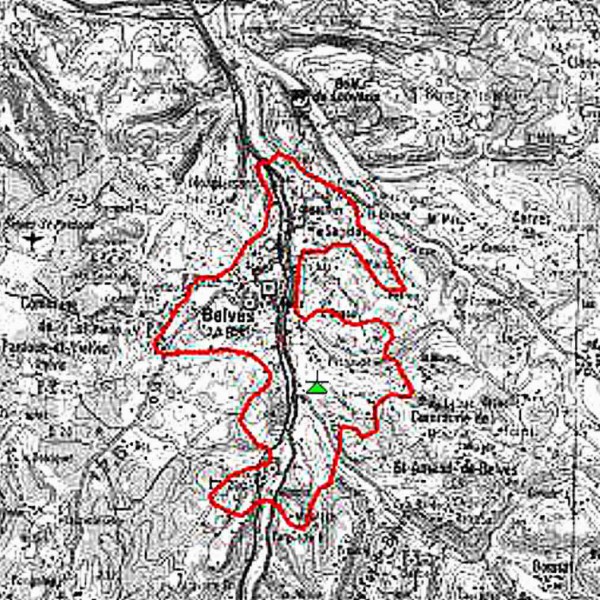

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

BRANTÔME - VIGNERAS

:arrow: Localisation du pylône TDF de Vigneras, commune de Brantôme.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R6: 29H 2W (TDF).
R4: 34H 2W (TDF).
R7: 46H 2W (TDF).
R2: 47H 2W (TDF).
R1: 49H 2W (TDF).
R3: 50H 2,1W (TDF).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 46, le R3 sur le 32 et le R7 sur le canal 44
.

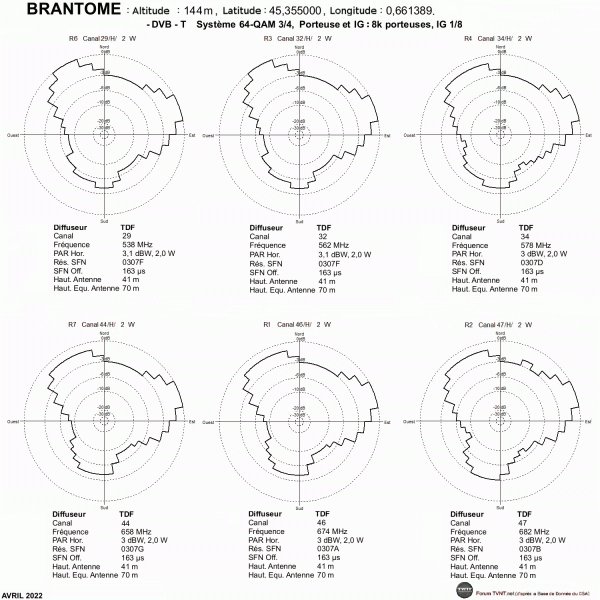

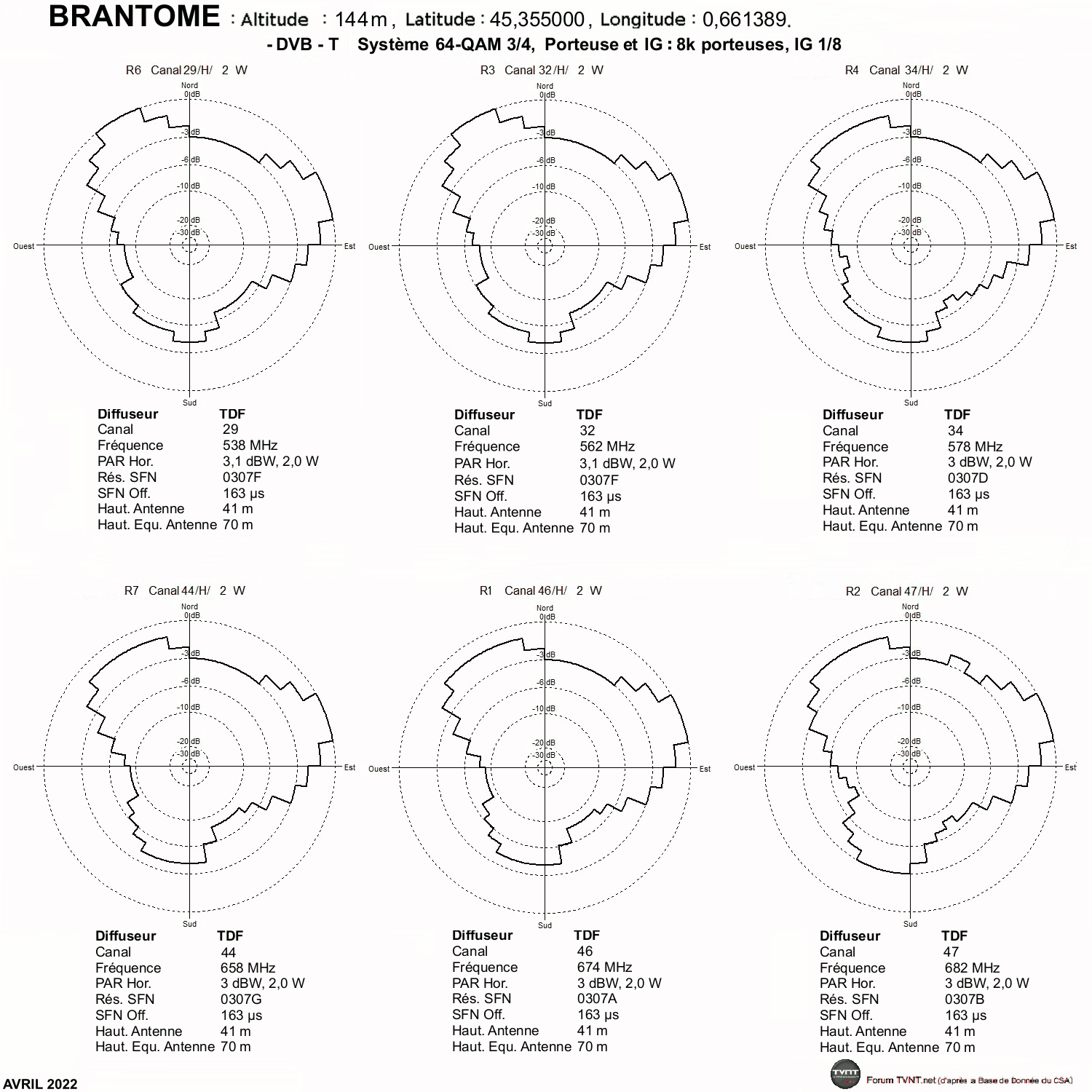

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

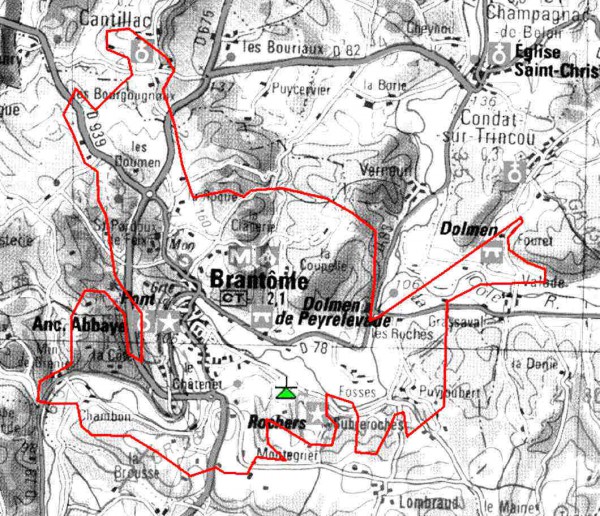

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

CARSAC-AILLAC - LE TOURON

Il y a 2 pylônes pour la TNT sur le site du Touron, commune de Carsac-Aillac :
:arrow: Localisation du pylône TDF qui diffuse les multiplex R1, R2 et R7.
:arrow: Localisation du pylône ITAS TIM qui diffuse les multiplex R4 et R6.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 31V 1,2W (ITAS TIM).
R1: 33V 1,1W (TDF).
R2: 41V 1,1W (TDF).
R6: 58V 1,2W (ITAS TIM).
R7: 59V 1,1W (TDF).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R6 passera sur le canal 28 et le R7 sur le canal 35
.

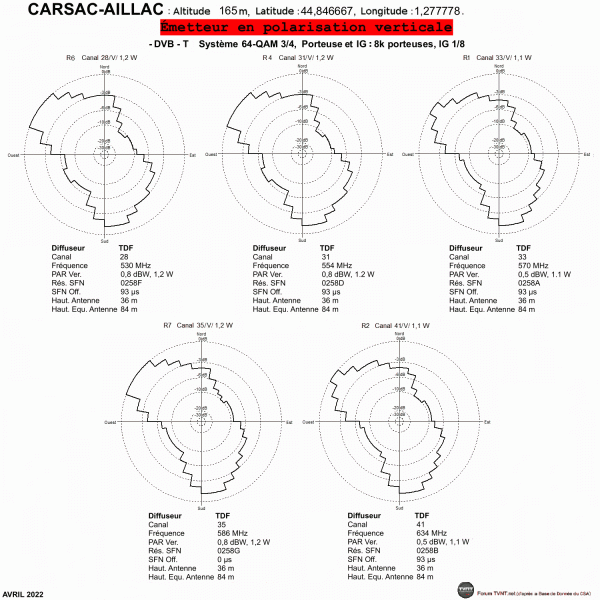

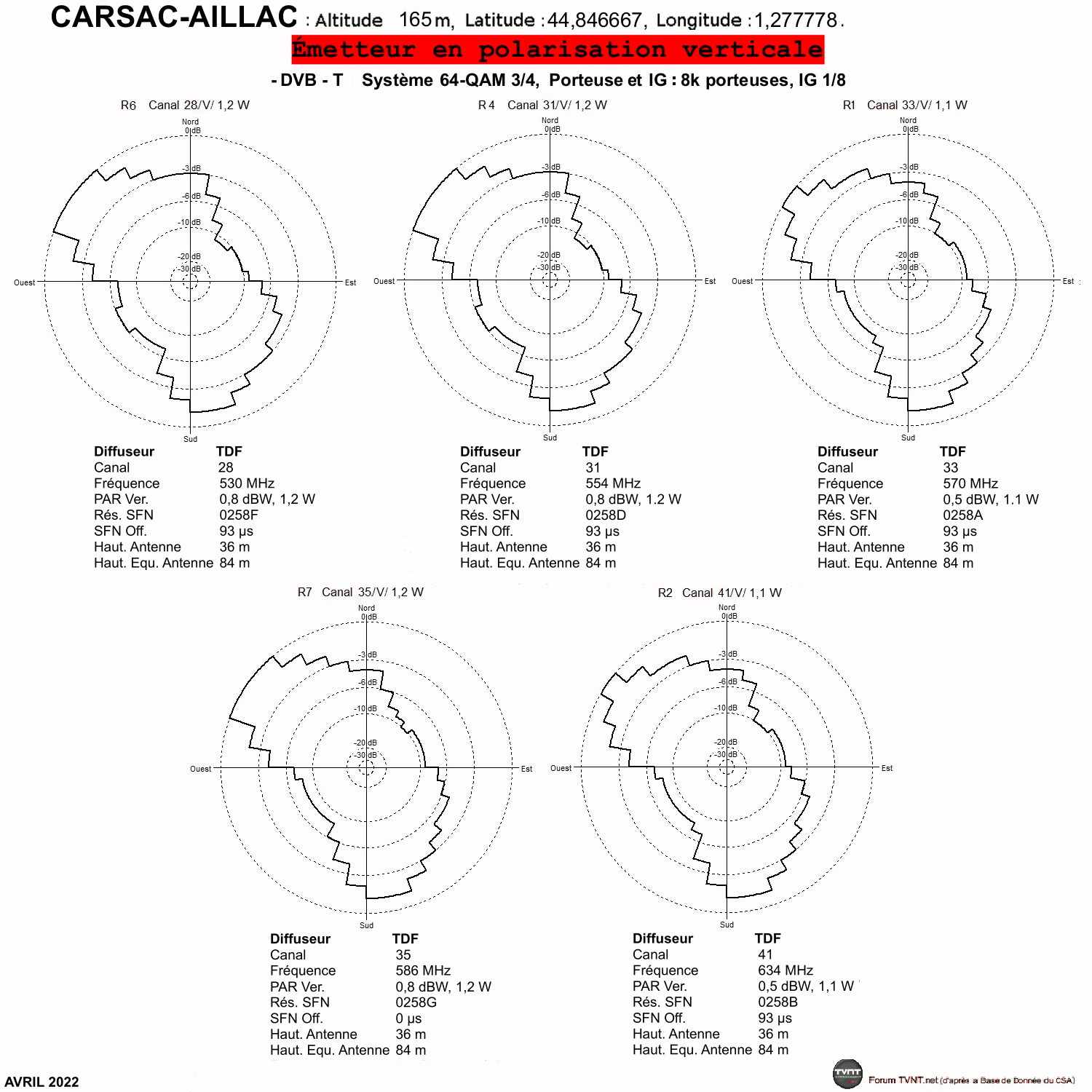

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

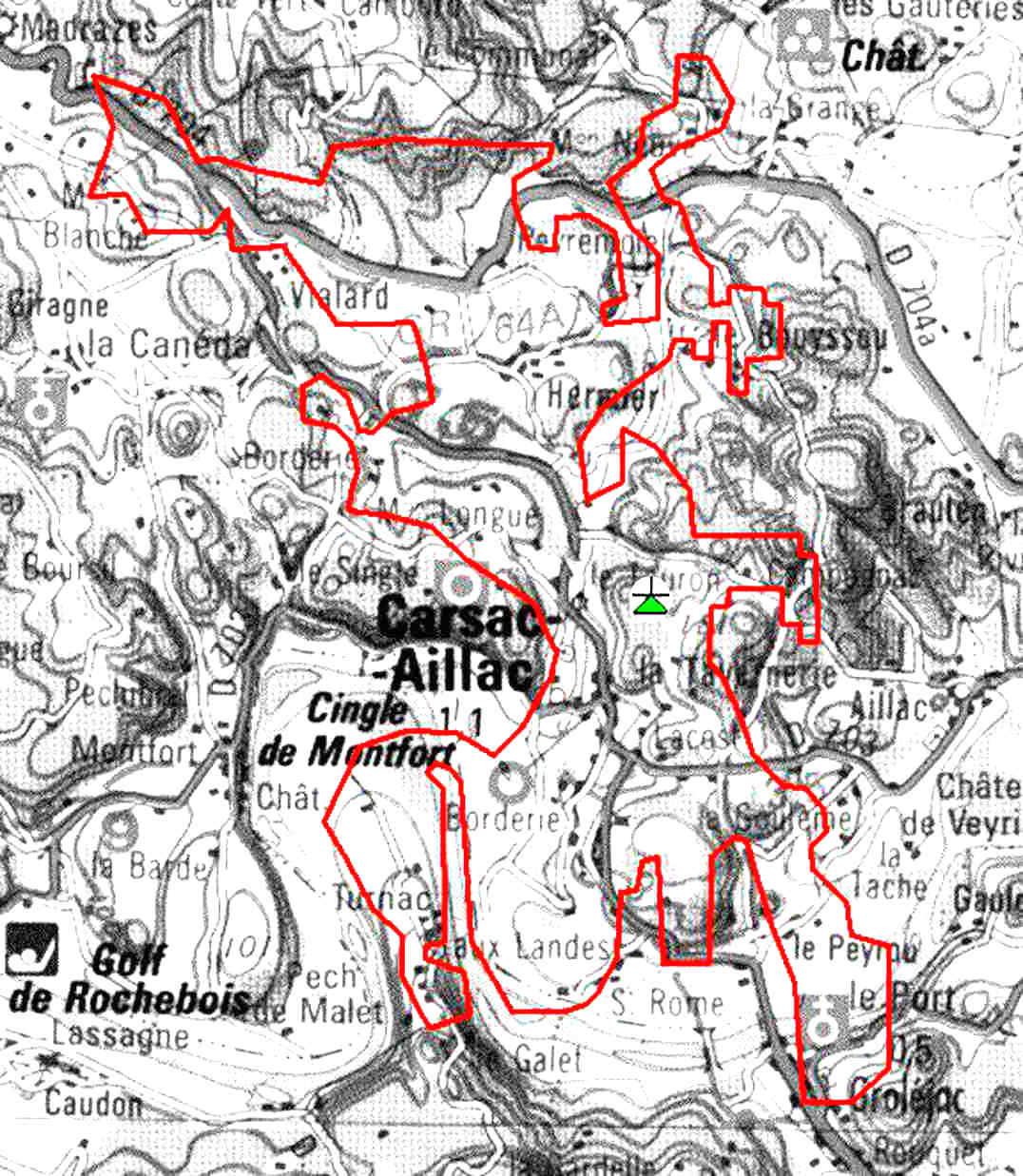

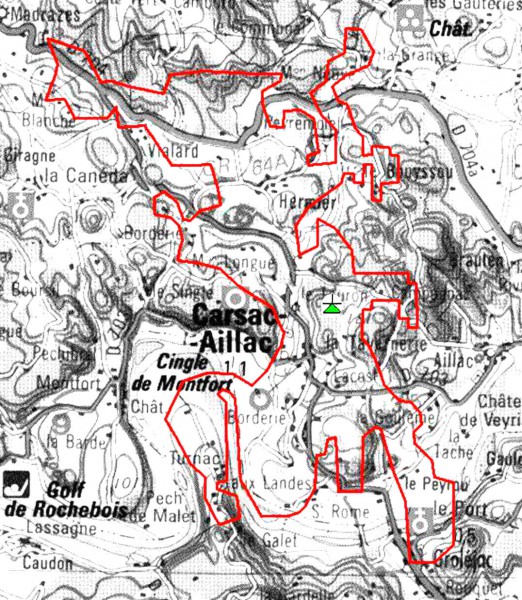

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

CÉNAC-ET-SAINT-JULIEN - CONTE

:arrow: Localisation du pylône TDF de Conte, commune de Cénac-et-Saint-Julien.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 31H 4,1W (TDF).
R1: 33H 4W (TDF).
R2: 41H 4W (TDF).
R3: 56H 4W (TDF).
R6: 58H 4W (TDF).
R7: 59H 4W (TDF).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R3 passera sur le canal 22, le R6 sur le 28 et le R7 sur le canal 35
.

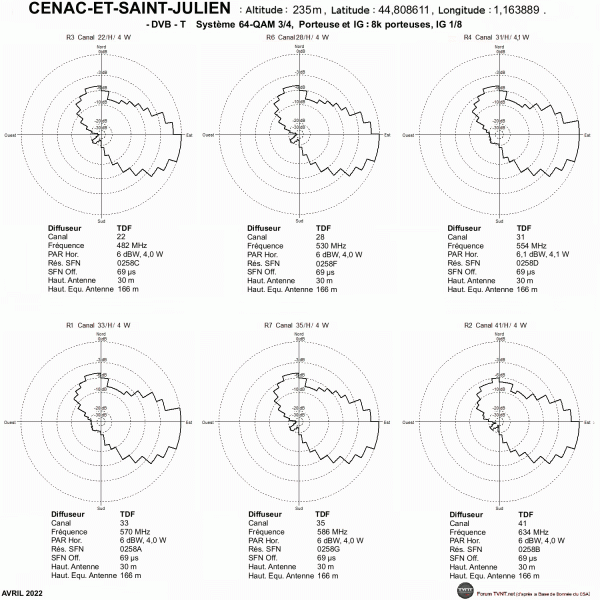

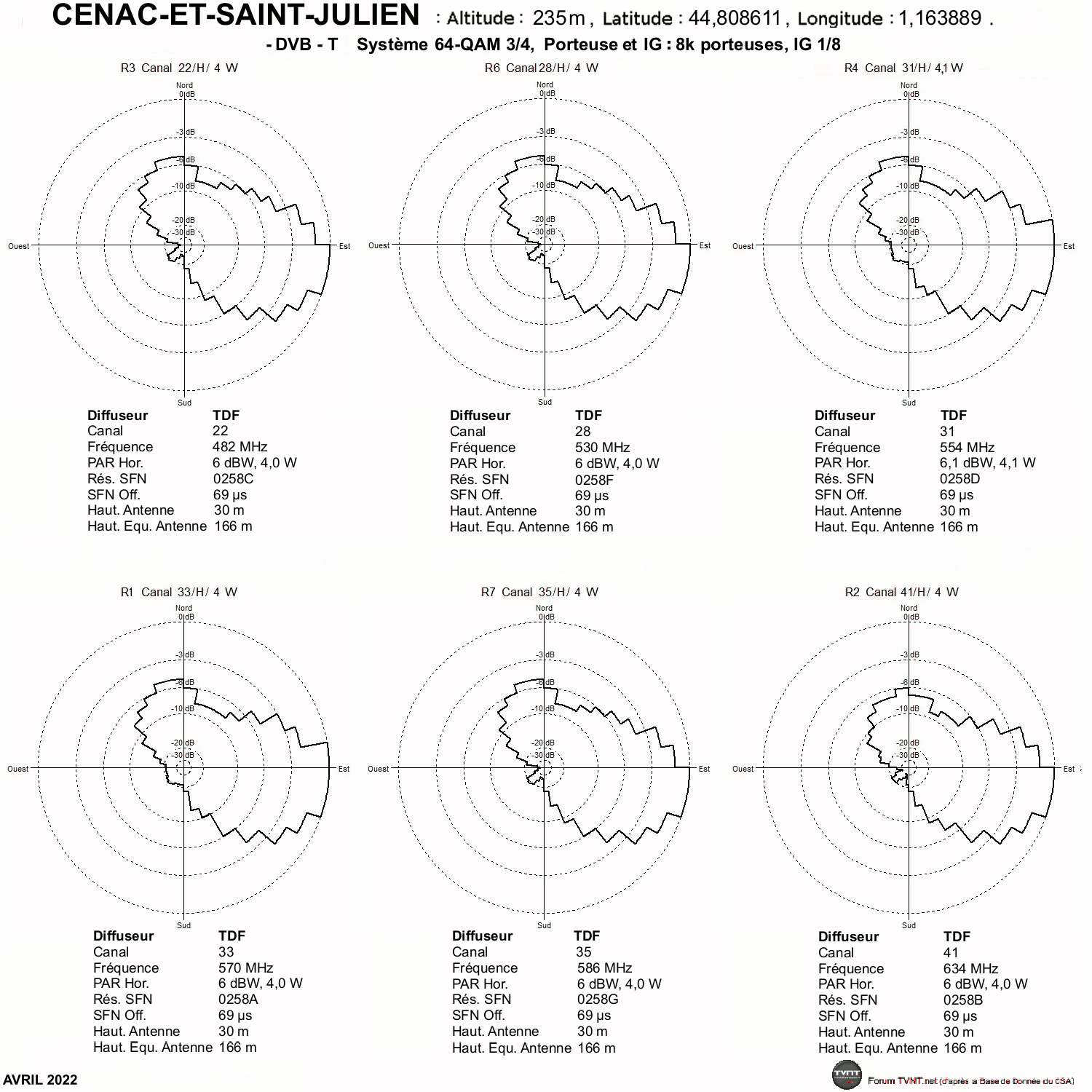

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

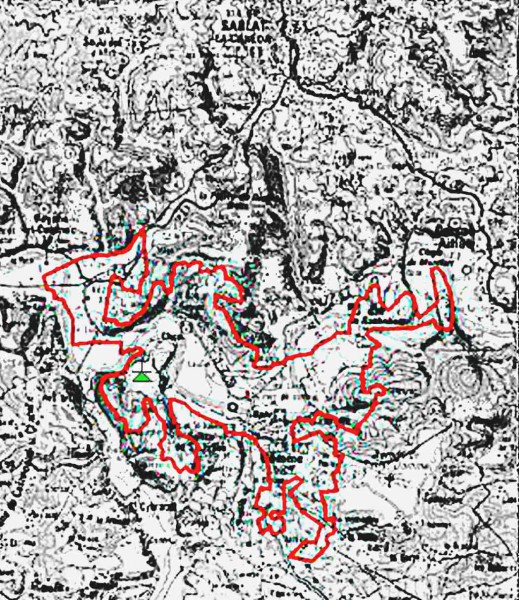

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

CHANCELADE - LA CROIX HERBOUZE

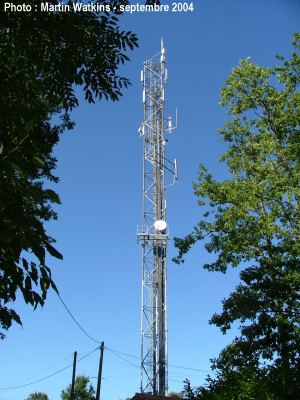

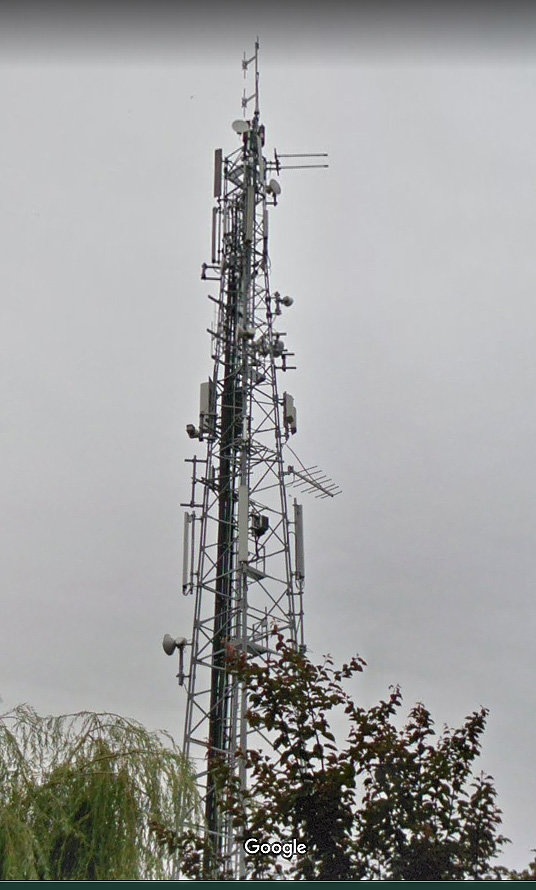

:arrow: Localisation du pylône TDF de La Croix Herbouze, commune de Chancelade.

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 31H 4W (TDF).
R1: 33H 4W (TDF).
R2: 41H 4W (TDF).
R3: 56H 4W (TDF).
R6: 58H 4W (TDF).
R7: 59H 4W (TDF).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R3 passera sur le canal 22, le R6 sur le 28 et le R7 sur le canal 35
.

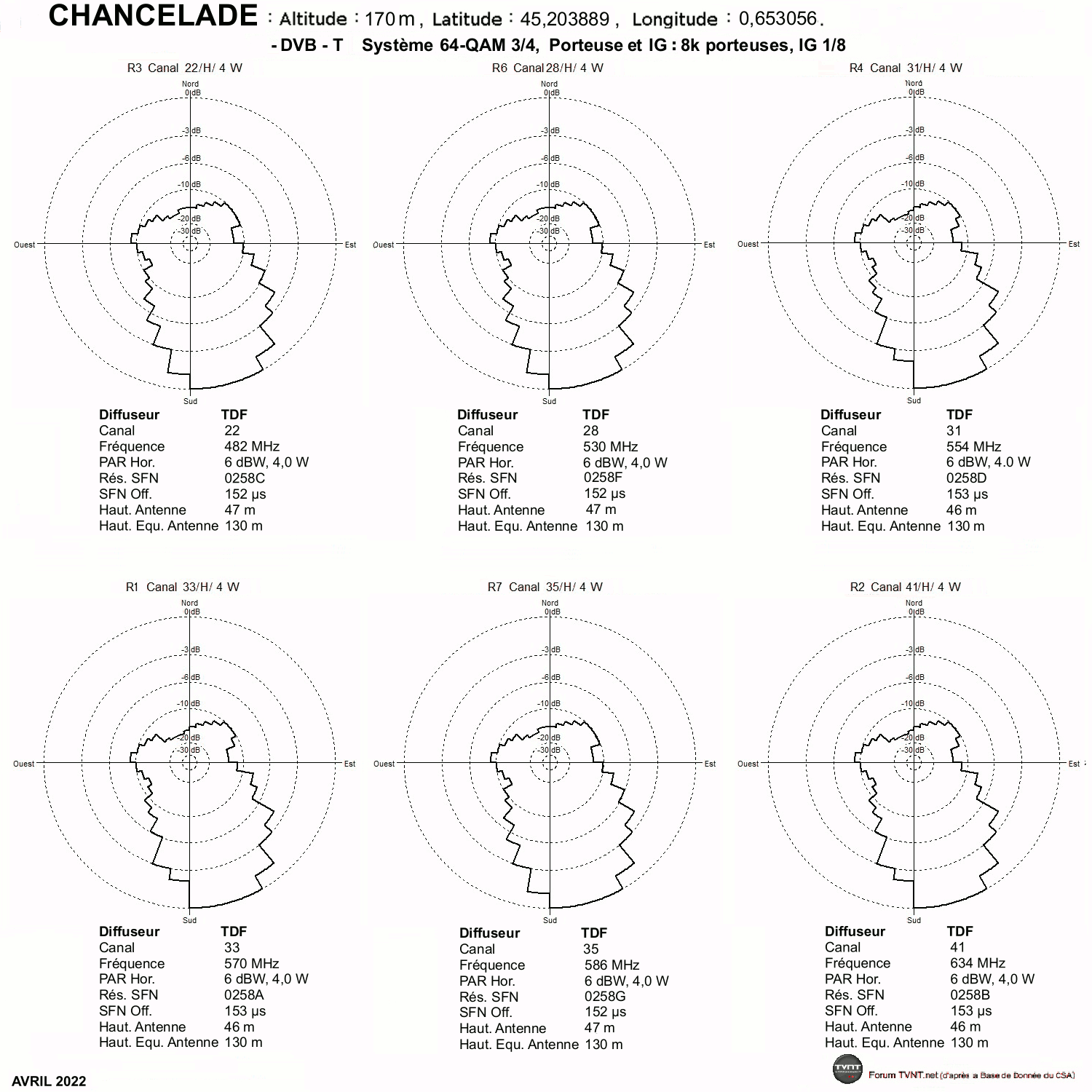

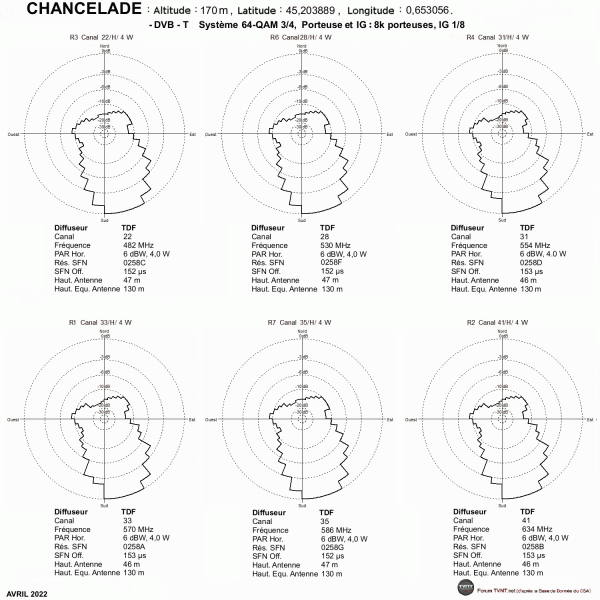

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

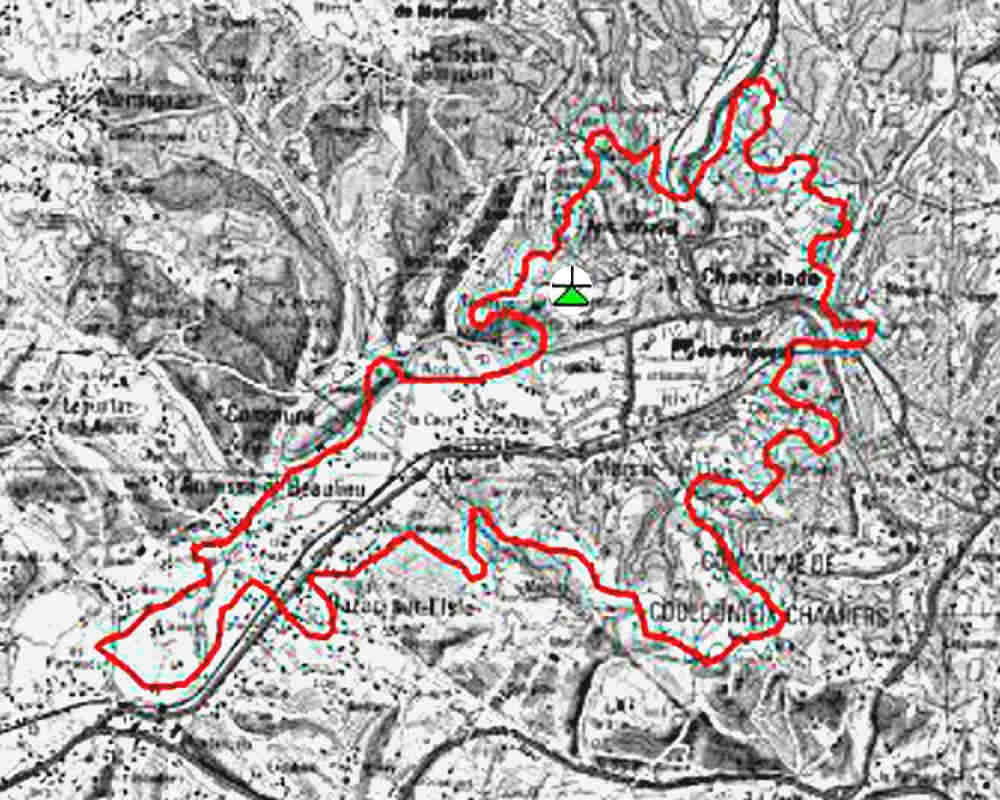

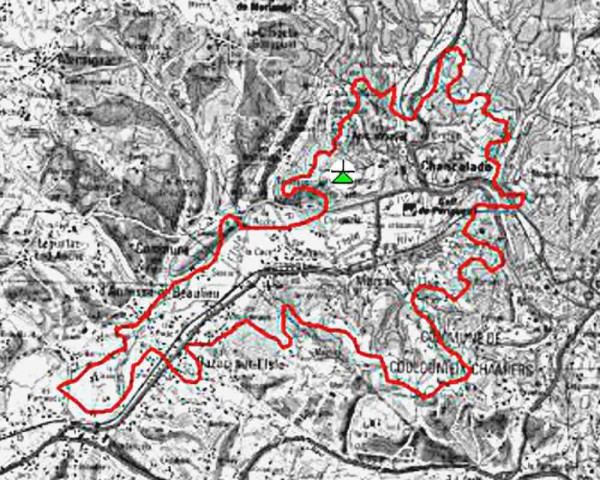

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

COUZE-ET-SAINT-FRONT 2 - MONT D'ONEL

Il y a 2 émetteurs TNT sur le site du Mont d'Onel à Trémouilh, commune de Crouze-et-Saint-Front :
:arrow: Localisation du pylône TDF qui diffuse uniquement le multiplex R1.
:arrow: Localisation du pylône ITAS TIM qui diffuse les multiplex R2 à R4, R6 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 31H 1,5W (ITAS TIM).
R1: 33H 2,5W (TDF).
R2: 41H 1,5W (ITAS TIM).
R3: 56H 1,5W (ITAS TIM).
R6: 58H 1,5W (ITAS TIM).
R7: 59H 1,5W (ITAS TIM).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R3 passera sur le canal 22, le R6 sur le 28 et le R7 sur le canal 35
.

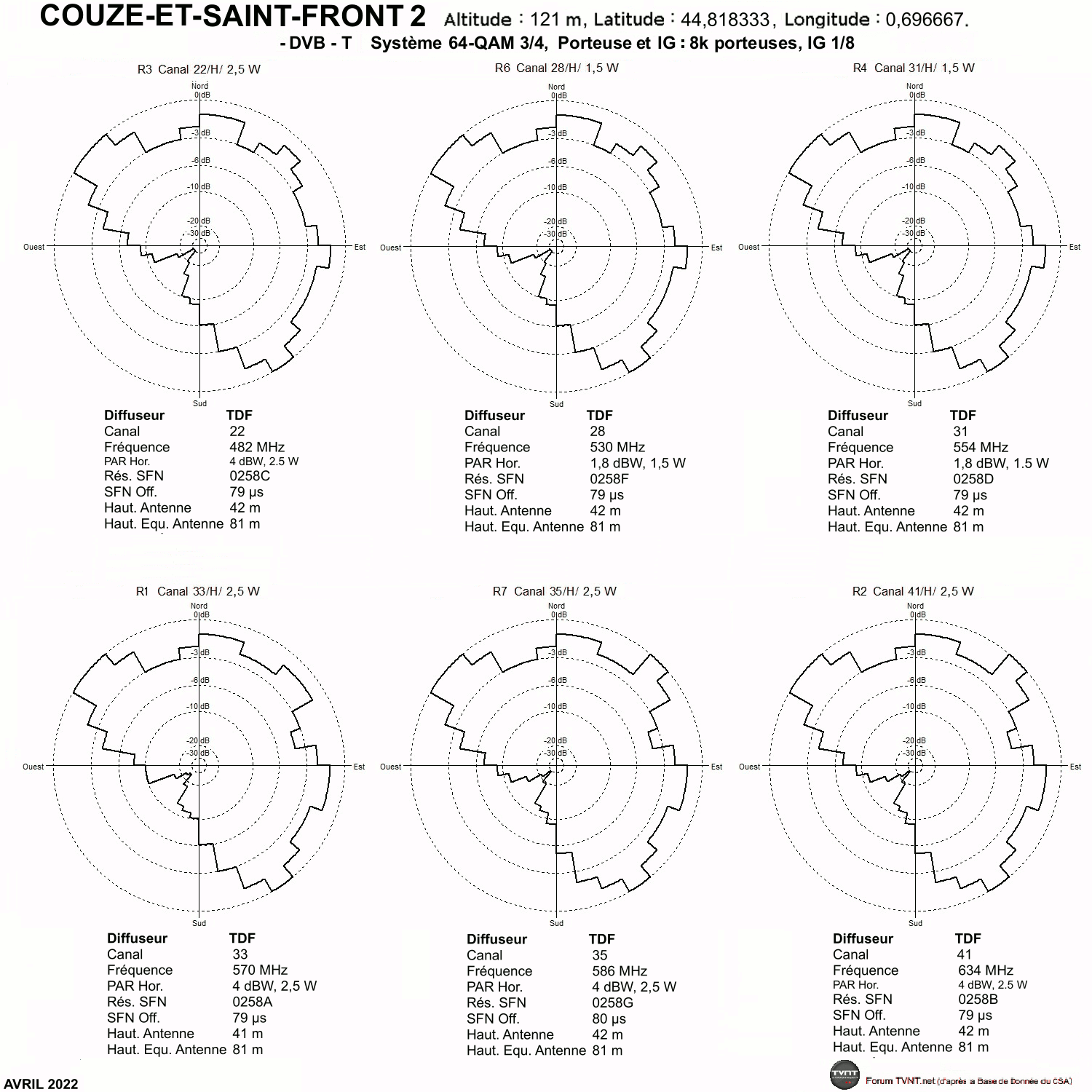

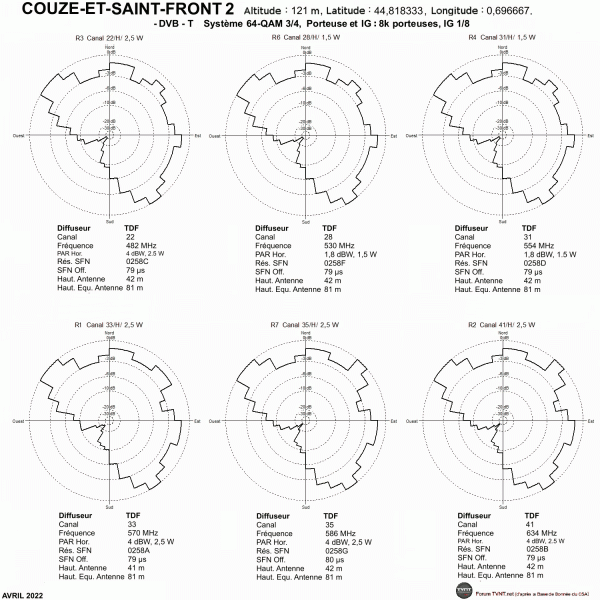

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

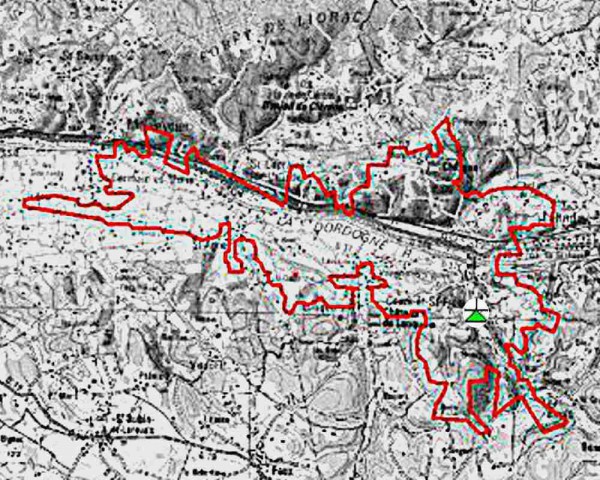

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Couze et St Front.jpg


-------------------------------------------------------------------------------------

CUBJAC - ROC DES VIGNES

:arrow: Localisation du pylône TDF du roc des Vignes, commune de Cubjac.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 31H 2W (TDF).
R1: 33H 2W (TDF).
R2: 41H 2W (TDF).
R6: 58H 2W (TDF).
R7: 59H 2W (TDF).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R6 passera sur le canal 28 et le R7 sur le canal 35
.

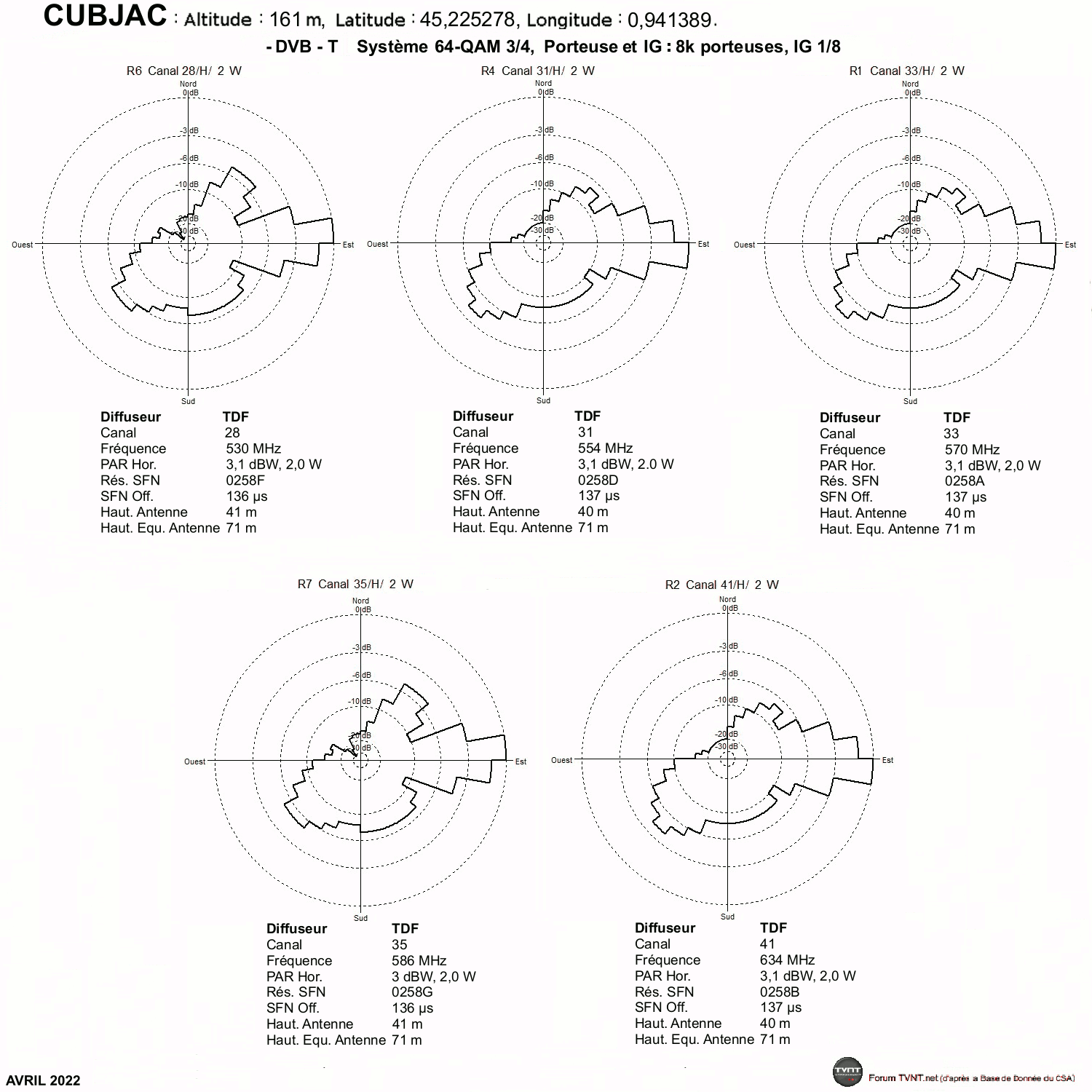

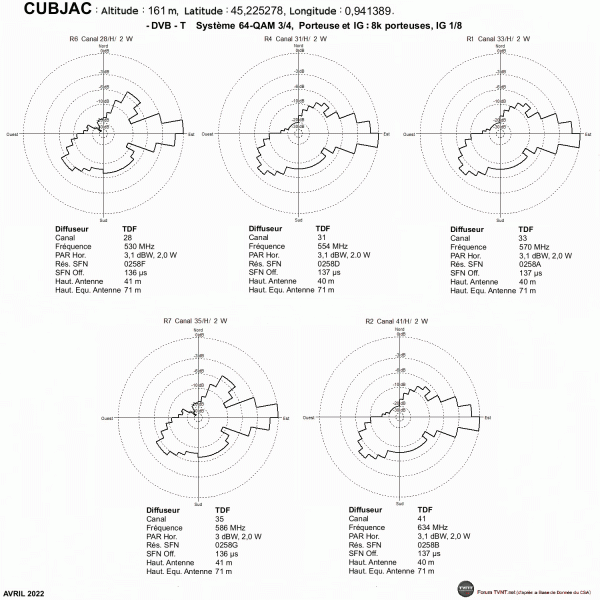

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

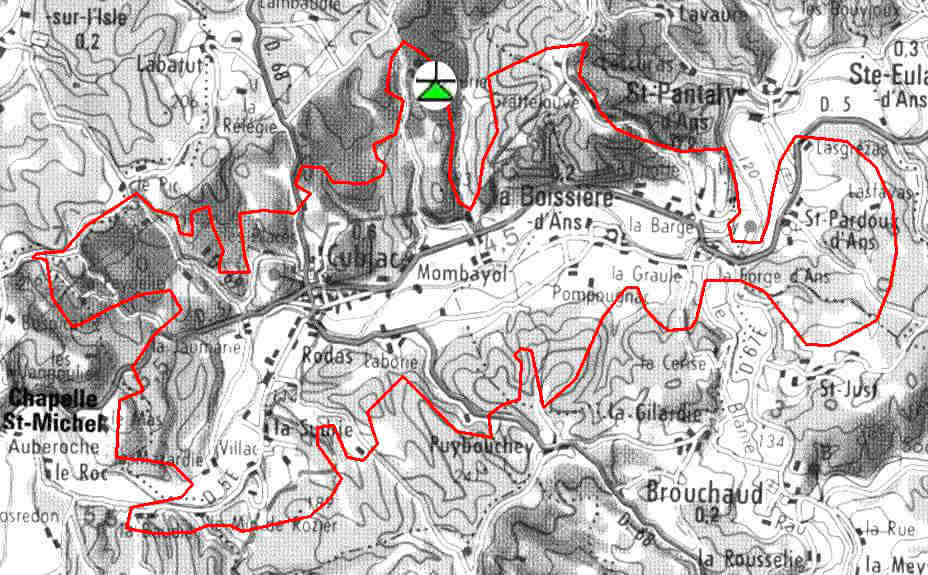

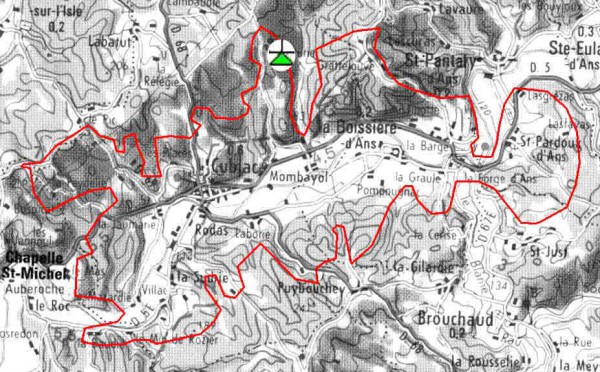

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

DAGLAN - LA RAMADE

Il y a 2 pylônes pour la TNT sur le site de La Ramade, commune de Daglan :
:arrow: Localisation du pylône TDF, qui diffuse les multiplex R1 et R2.
:arrow: Localisation du pylône ITAS TIM de la Croix de la Mission, qui diffuse les multiplex R4, R6 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 31H 790mW (ITAS TIM).
R1: 33H 720mW (TDF).
R2: 41H 720mW (TDF).
R6: 58H 790mW (ITAS TIM).
R7: 59H 790mW (ITAS TIM).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R6 passera sur le canal 28 et le R7 sur le canal 35
.

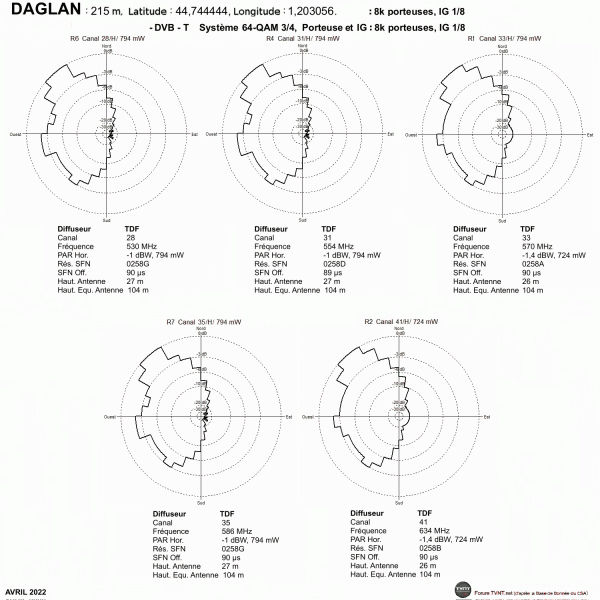

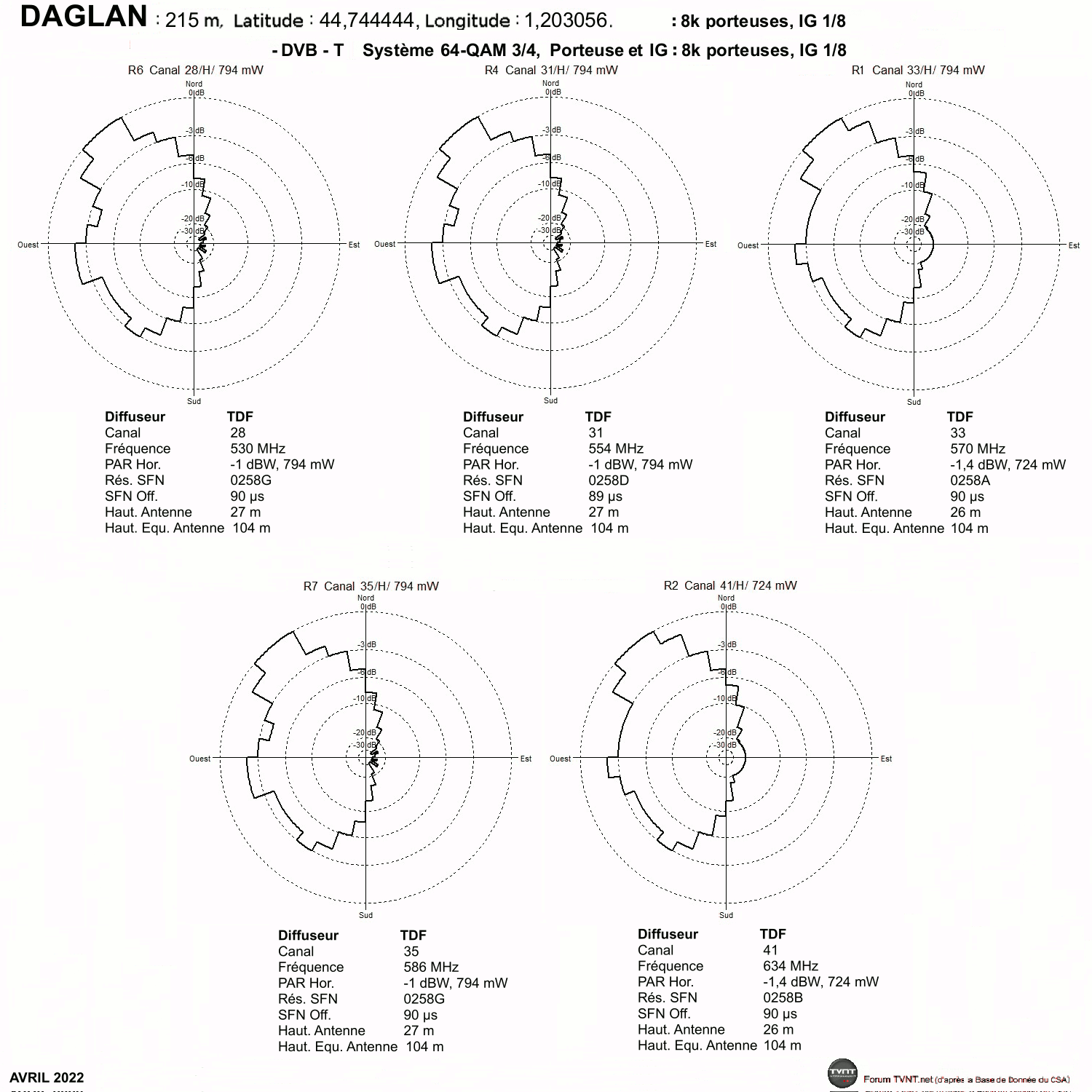

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

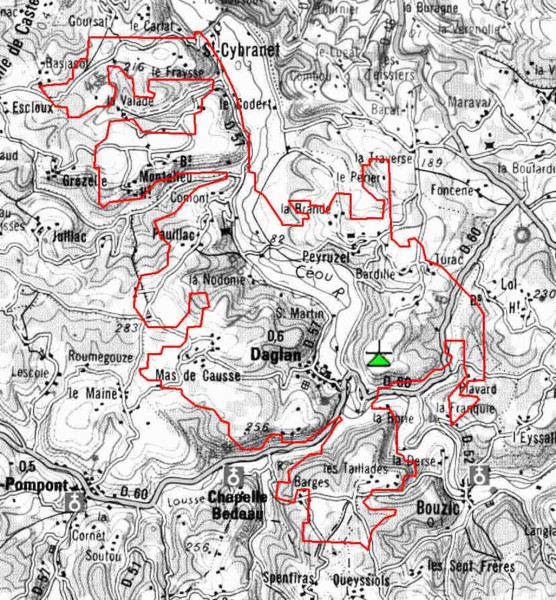

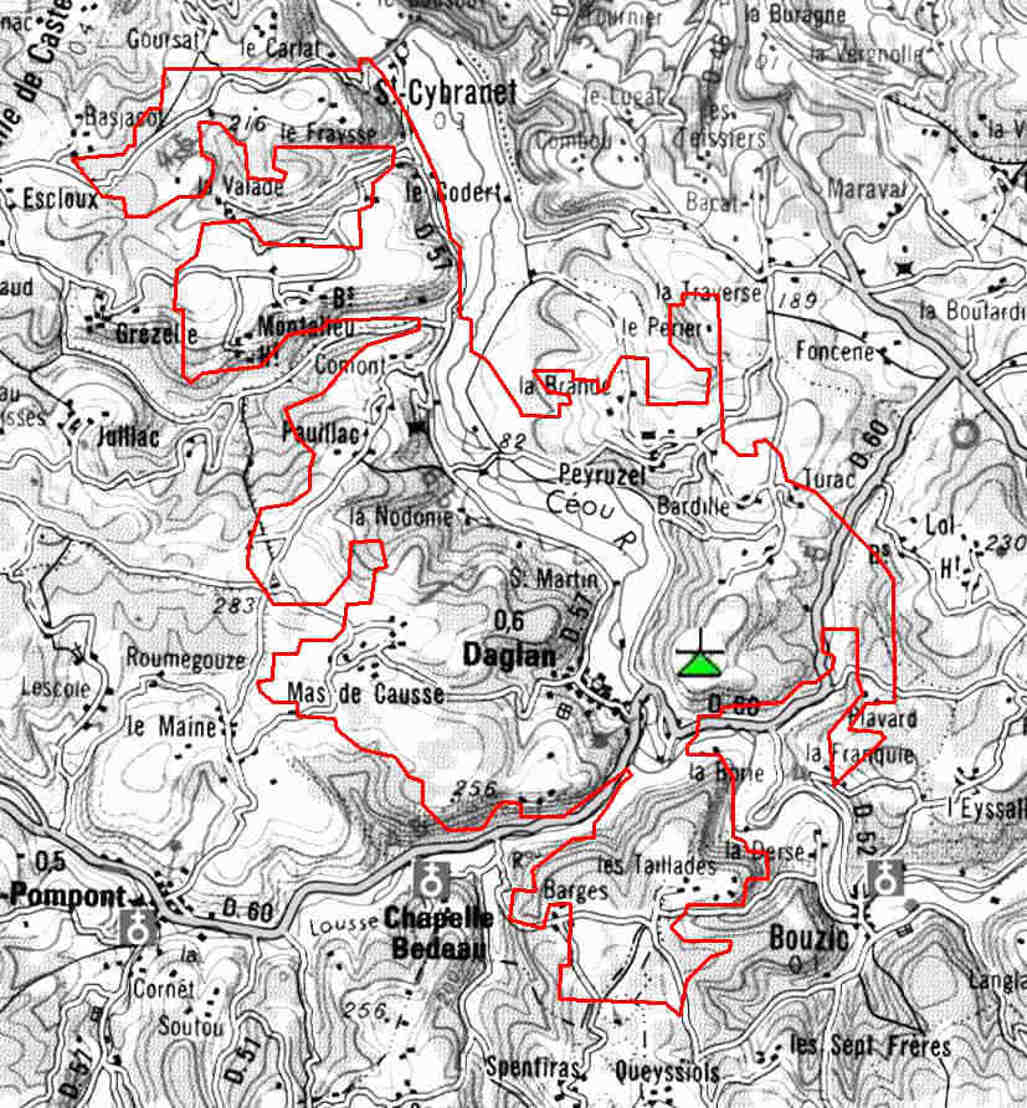

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

EXCIDEUIL - LE CUVIER

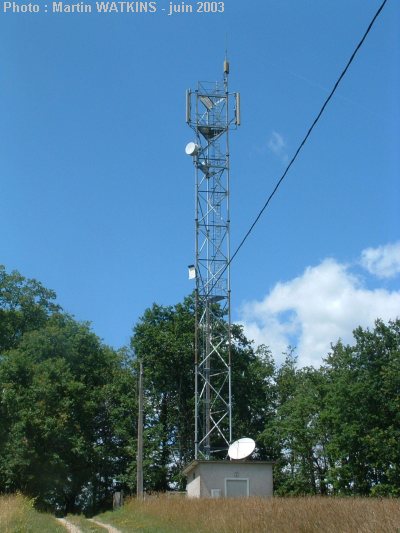

:arrow: Localisation du pylône TDF du Cuvier, sur la commune de Saint-Raphaël.

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 31H 22W (TDF).
R1: 33H 22W (TDF).
R2: 41H 22W (TDF).
R3: 56H 22W (TDF).
R6: 58H 22W (TDF).
R7: 59H 22W (TDF).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R3 passera sur le canal 22, le R6 sur le 28 et le R7 sur le canal 35
.

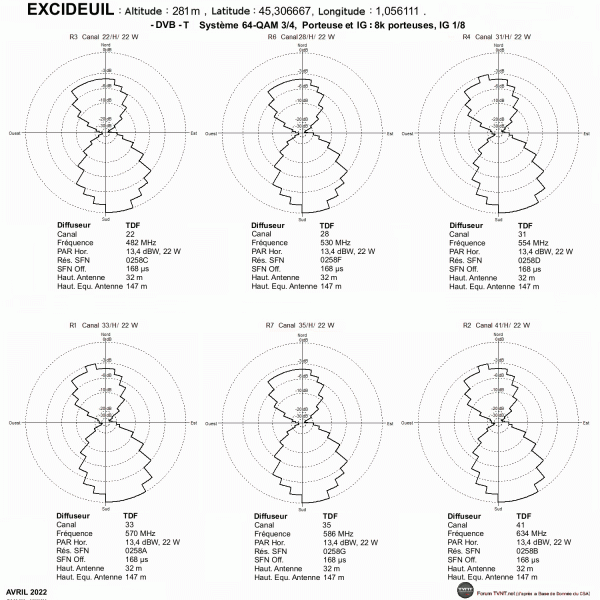

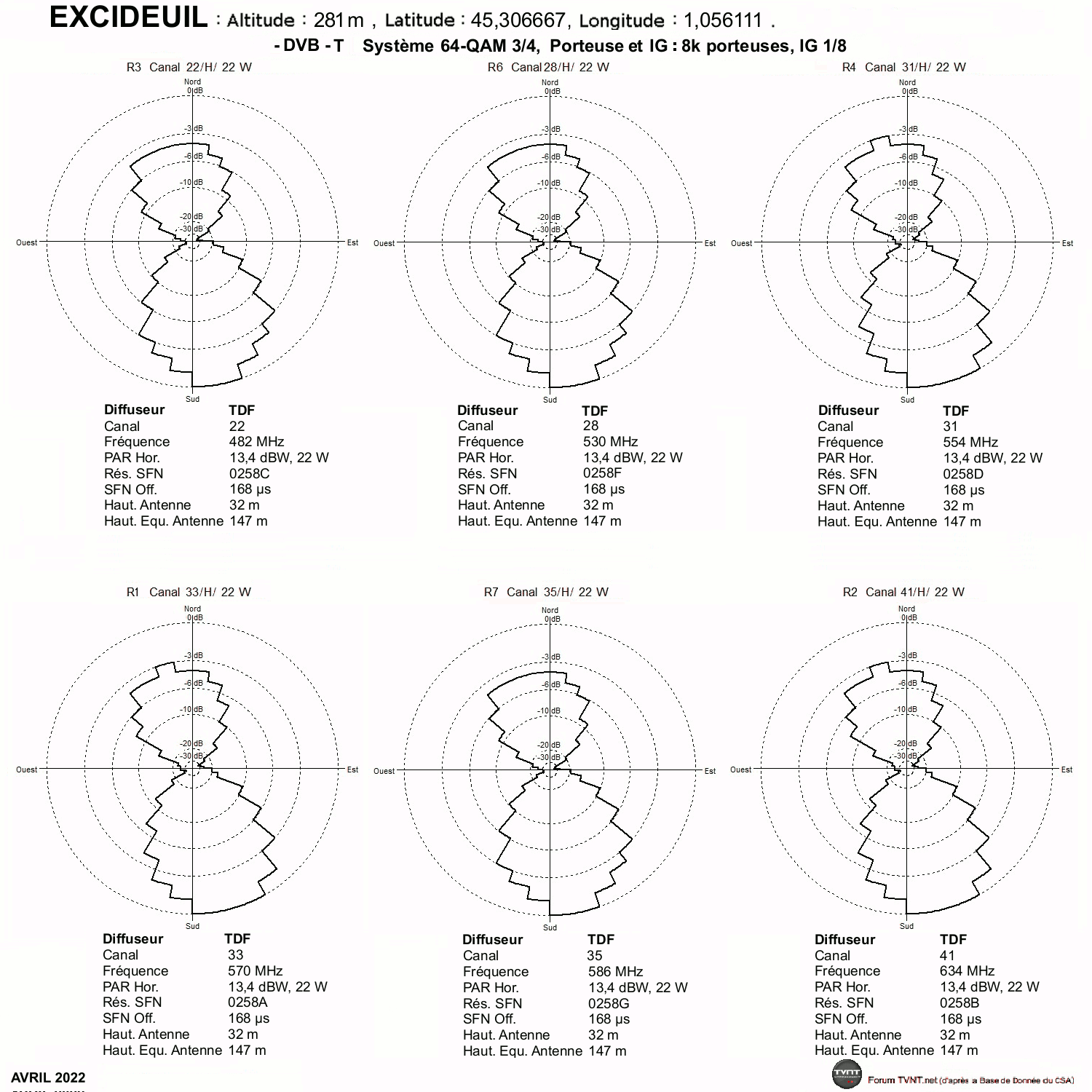

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

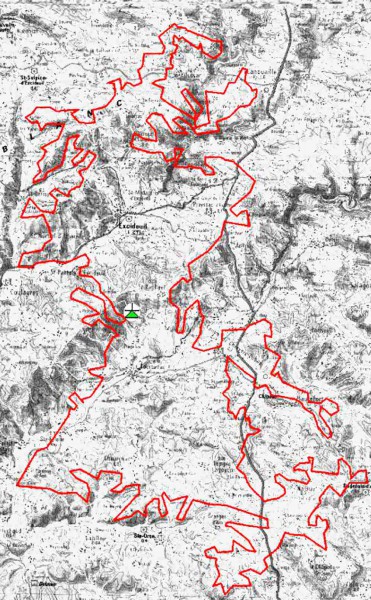

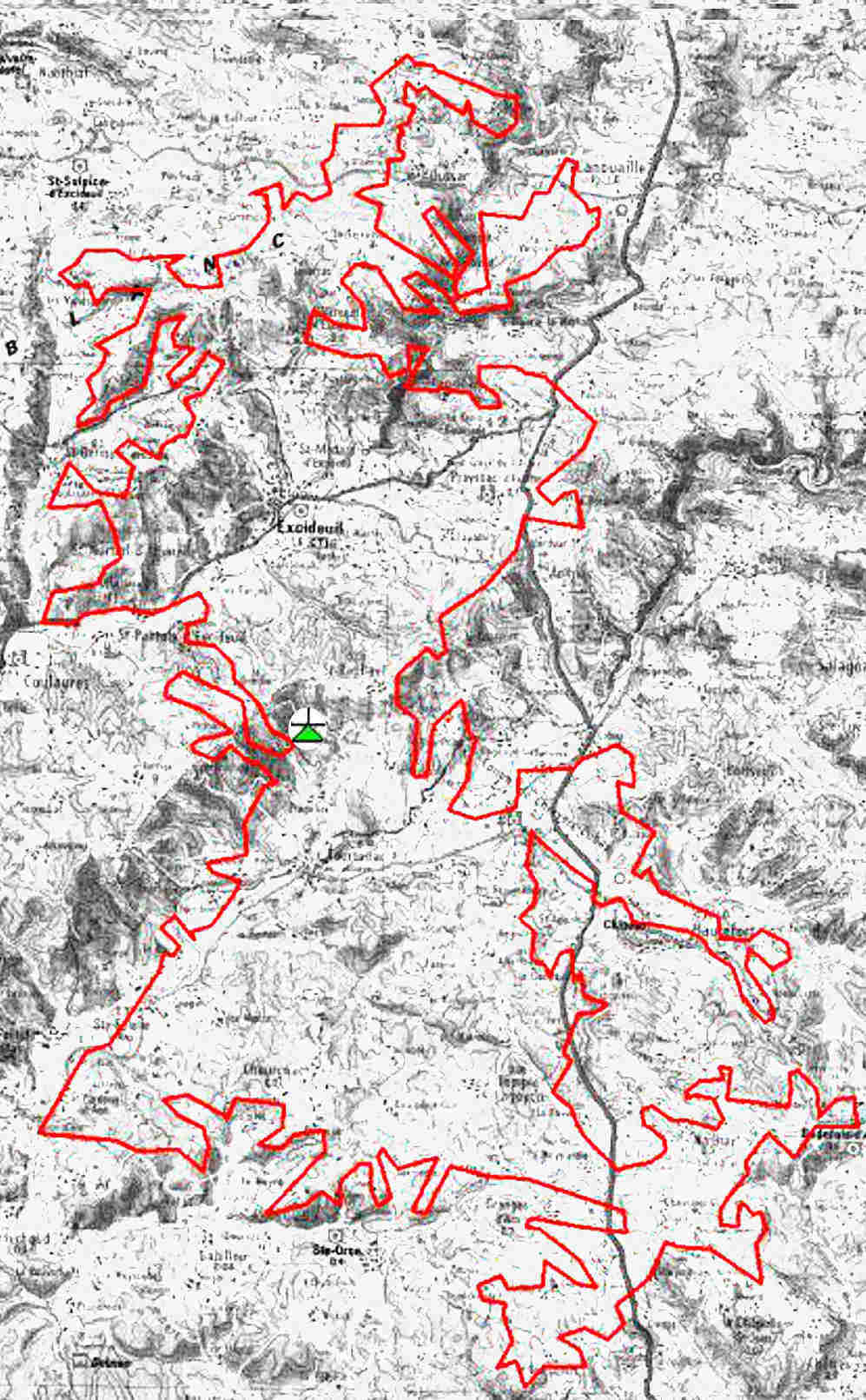

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

EYMET - LA MAISONNETTE

:arrow: Localisation du pylône TDF de la Maisonnette, commune d'Eymet.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 31H 3,6W (TOWERCAST).
R1: 33H 3,5W (TOWERCAST).
R2: 41H 3,8W (TOWERCAST).
R3: 56H 4W (TOWERCAST).
R6: 58H 3,9W (TOWERCAST).
R7: 59H 3,6W (TOWERCAST).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R3 passera sur le canal 22, le R6 sur le 28 et le R7 sur le canal 35
.

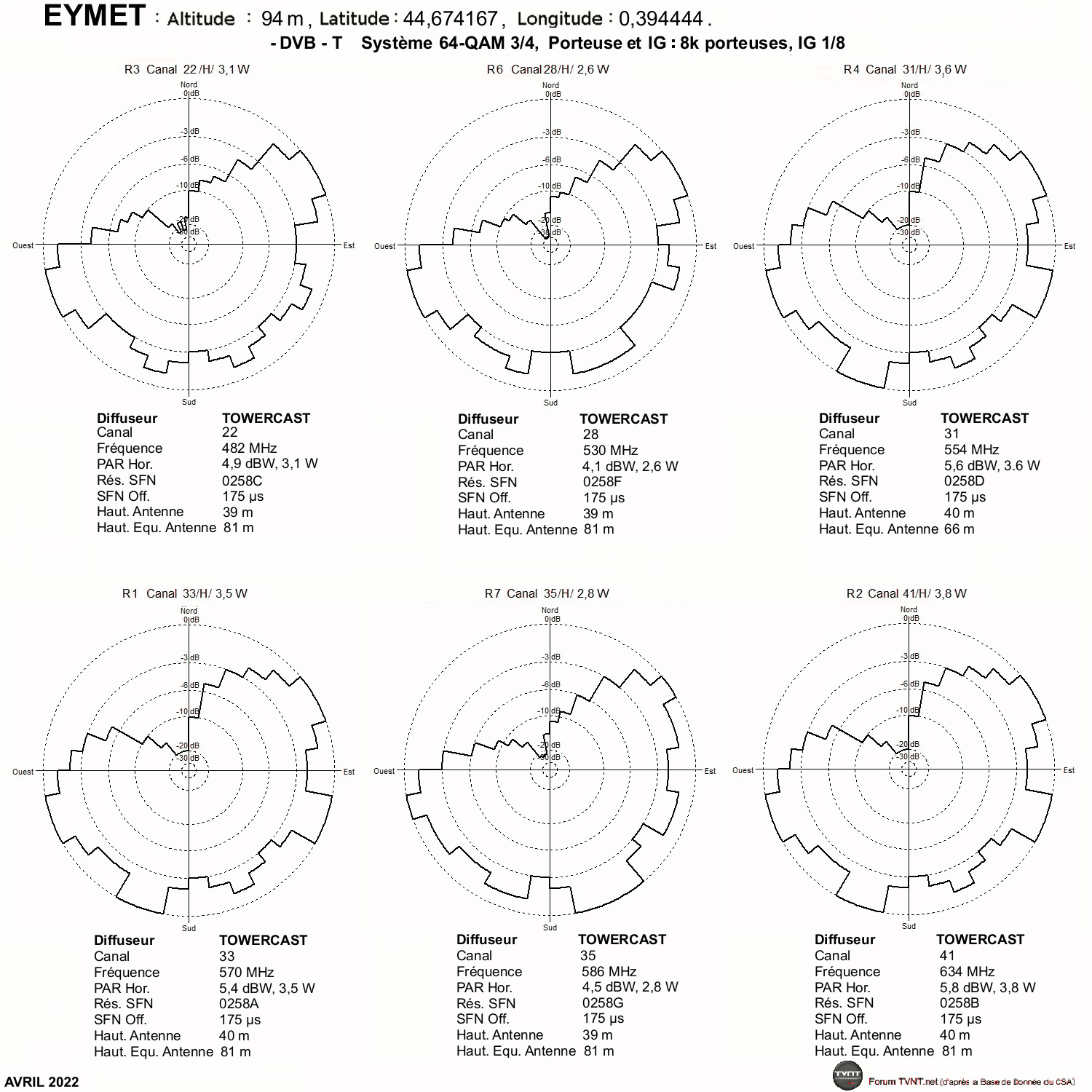

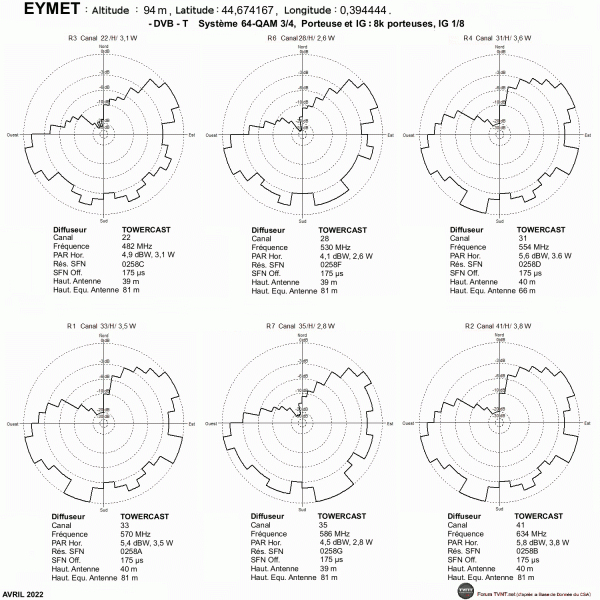

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

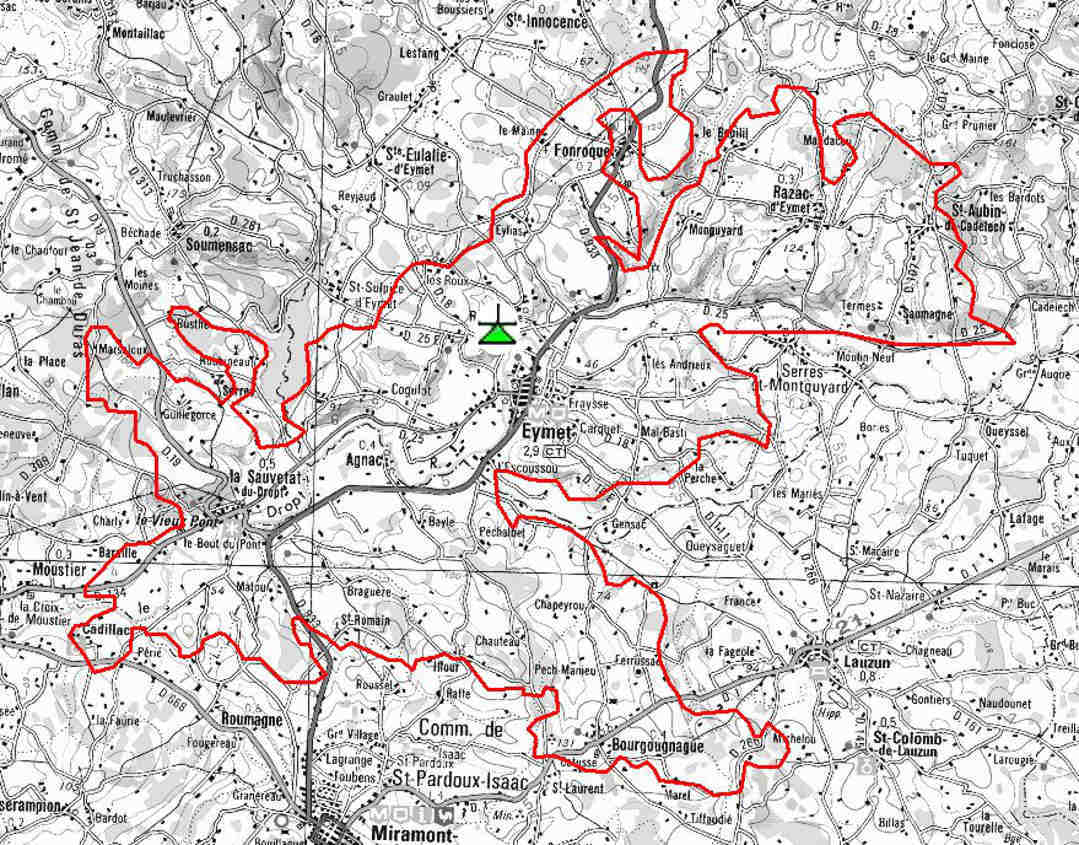

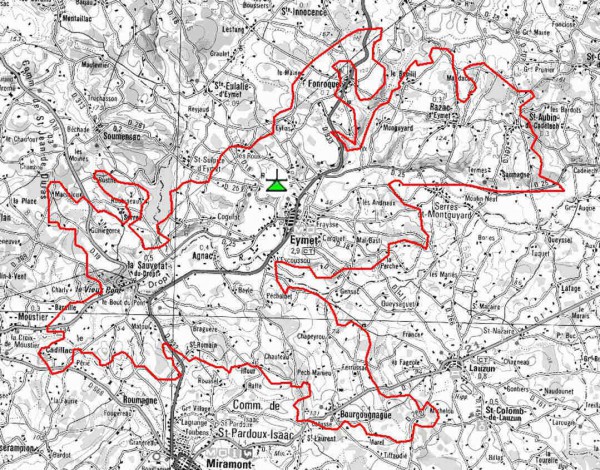

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

GRIGNOLS - LE VIGNAUD

:arrow: Localisation du pylône TDF du Vignaud, commune de Grignols.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 31H 710mW (TDF).
R1: 33H 710mW (TDF).
R2: 41H 710mW (TDF).
R6: 58H 710mW (TDF).
R7: 59H 710mW (TDF).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R6 passera sur le canal 28 et le R7 sur le canal 35
.

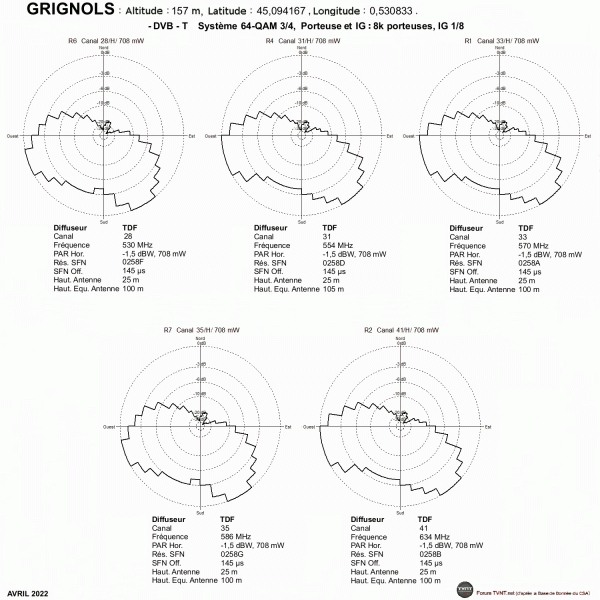

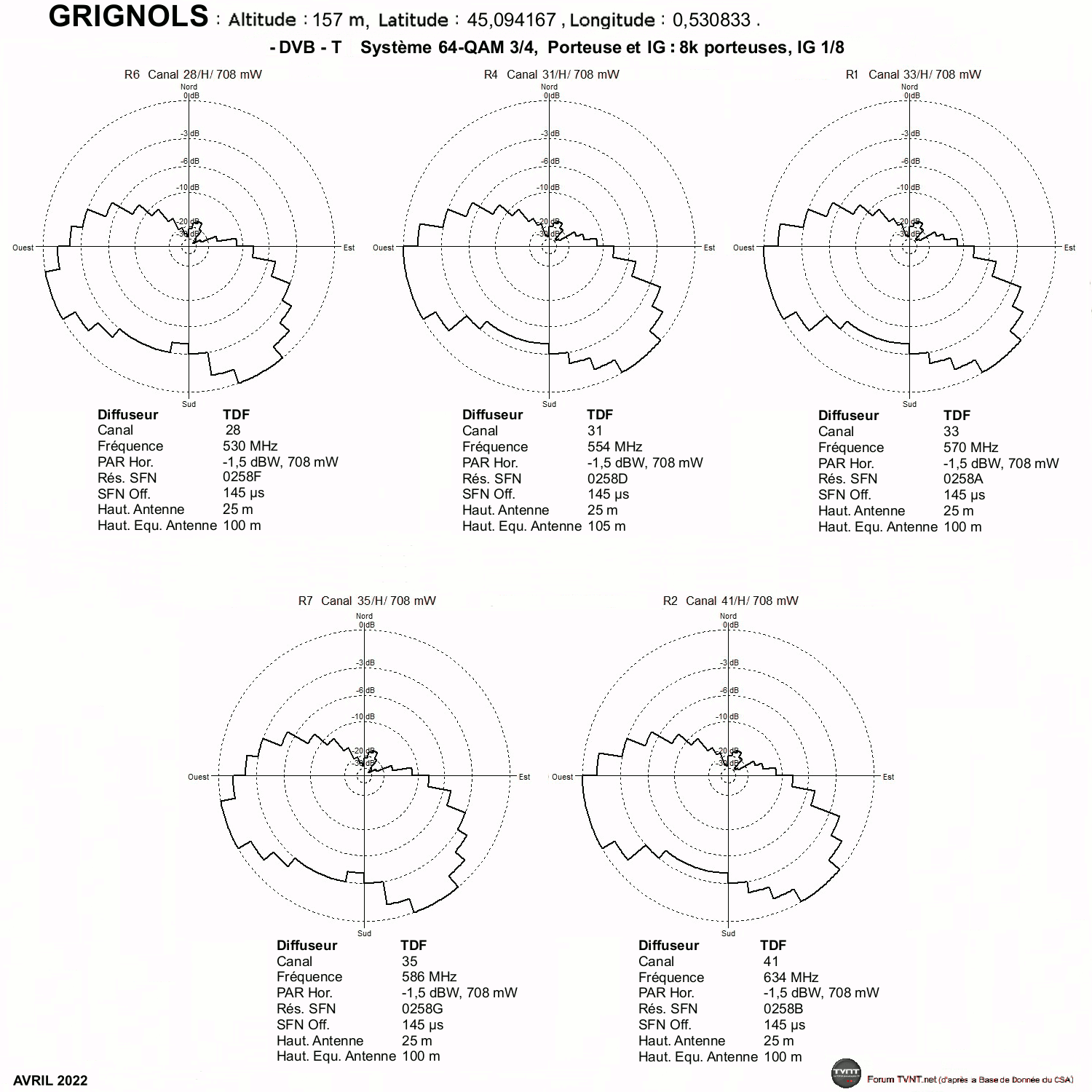

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

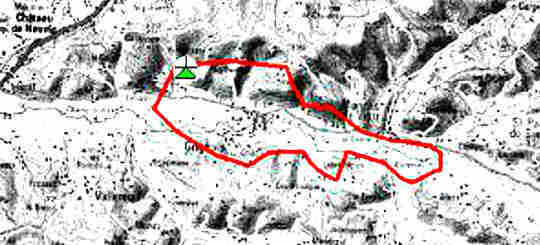

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

LISLE - GAGNODIE

:arrow: Localisation du pylône ITAS TIM de Gagnodie, sur la commune de Grand-Brassac.

Le pylône TDF de La Monerie, commune de Grand-Brassac, n'est plus utilisé pour diffuser la TNT.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R6: 29H 1W (ITAS TIM).
R4: 34H 1W (ITAS TIM).
R2: 47H 1W (ITAS TIM).
R1: 49H 1W (ITAS TIM).
R7: 59H 1W (ITAS TIM).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 46 et le R7 sur le canal 44
.

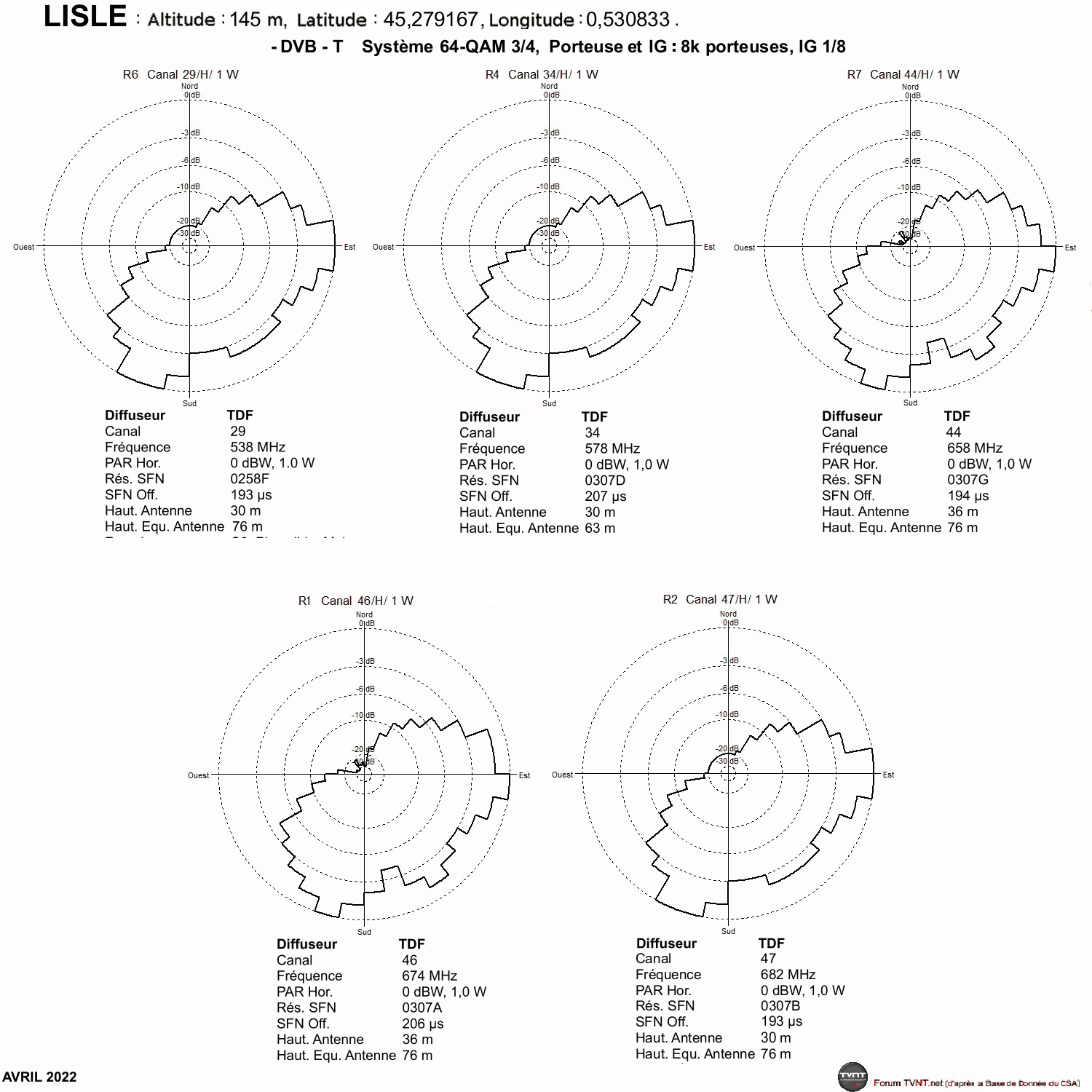

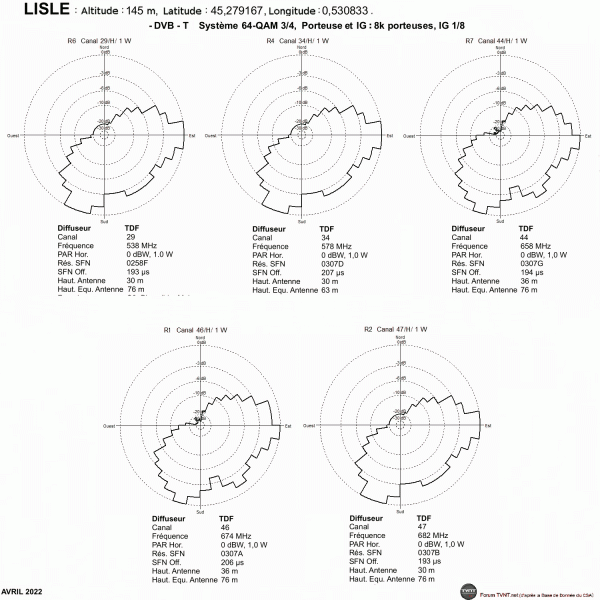

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

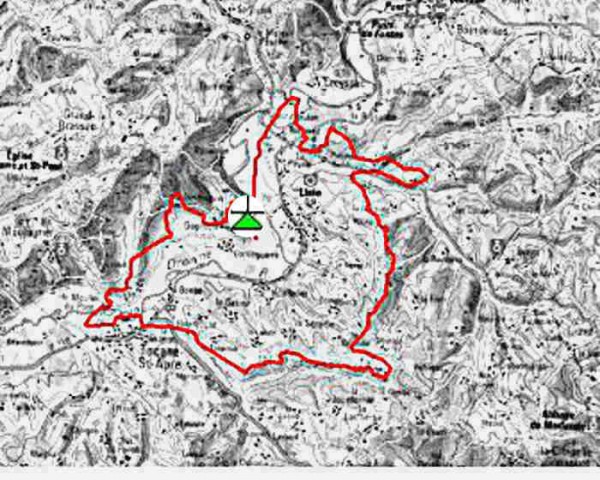

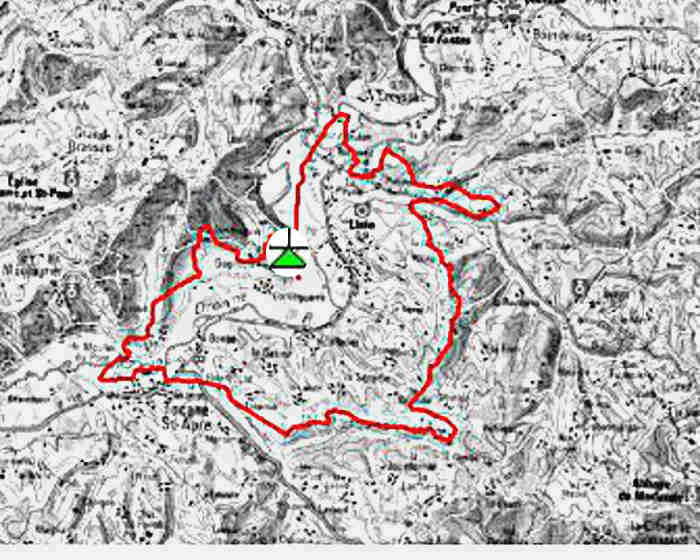

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

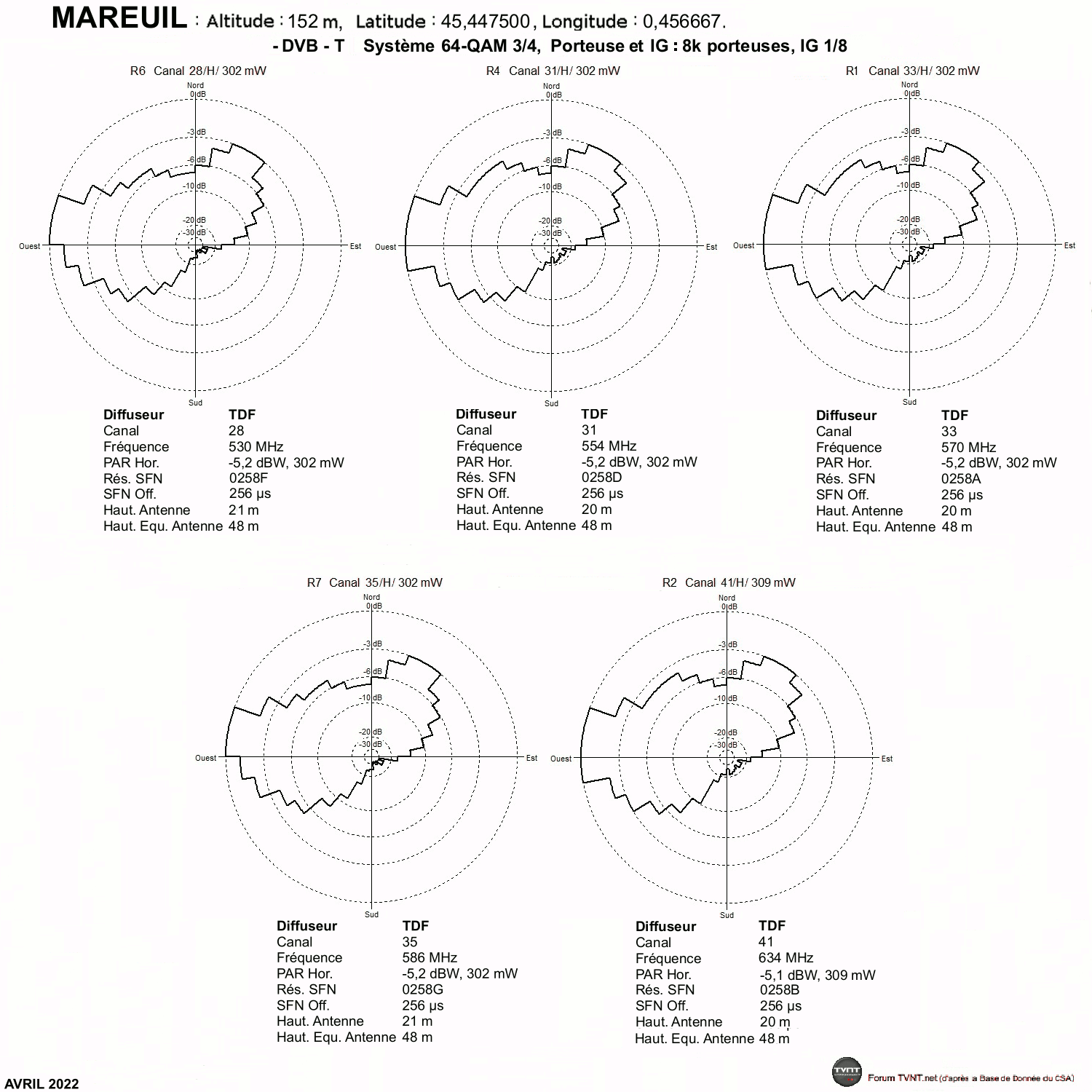

MAREUIL - ROCHERS DE MONTBRETON

:arrow: Localisation du pylône TDF des Rochers de Montbreton, commune de Mareuil.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 31H 300mW (TDF).
R1: 33H 300mW (TDF).
R2: 41H 310mW (TDF).
R6: 58H 300mW (TDF).
R7: 59H 300mW (TDF).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R6 passera sur le canal 28 et le R7 sur le canal 35
.

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

MONTIGNAC 1 - LE BRONDIGOUR

:arrow: Localisation du pylône TDF du Brondigour, sur la commune de Condat-sur-Vézère.

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 31H 30W (TDF).
R1: 33H 30W (TDF).
R2: 41H 30W (TDF).
R3: 56H 30W (TDF).
R6: 58H 30W (TDF).
R7: 59H 30W (TDF).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R3 passera sur le canal 22, le R6 sur le 28 et le R7 sur le canal 35
.

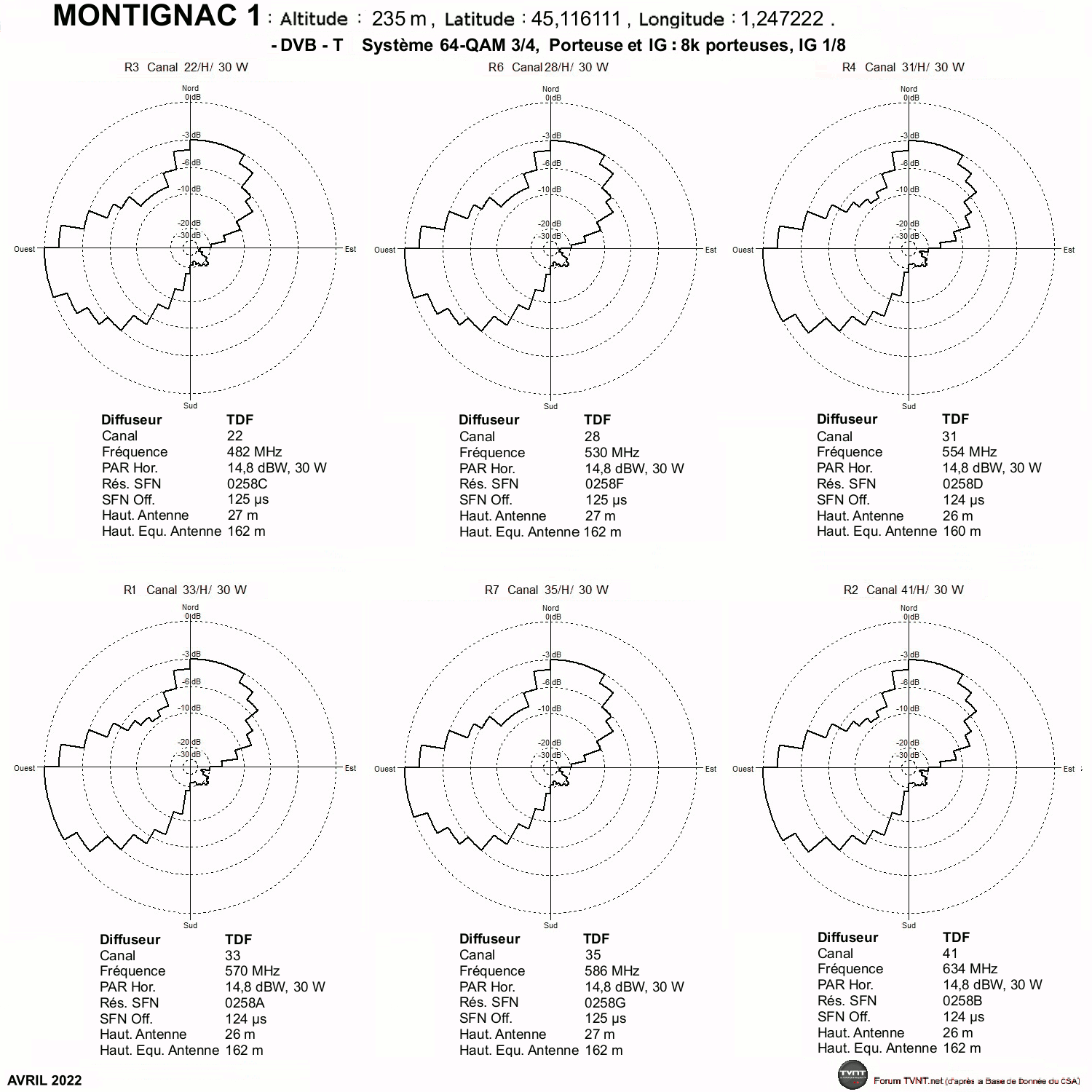

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
MONTIGNAC 1.gif


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Montignac 1-Montignac 2.jpg


-------------------------------------------------------------------------------------

MONTIGNAC 2 - BEAUSSANNE

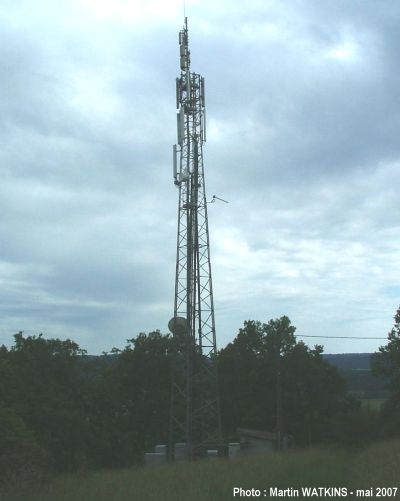

:arrow: Localisation du pylône TDF de Beaussane, Le Sorbier, commune de Montignac.

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 31V 1,5W (TDF).
R1: 33V 1,5W (TDF).
R2: 41V 1,5W (TDF).
R6: 58V 1,5W (TDF).
R7: 59V 1,5W (TDF).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R6 passera sur le canal 28 et le R7 sur le canal 35
.

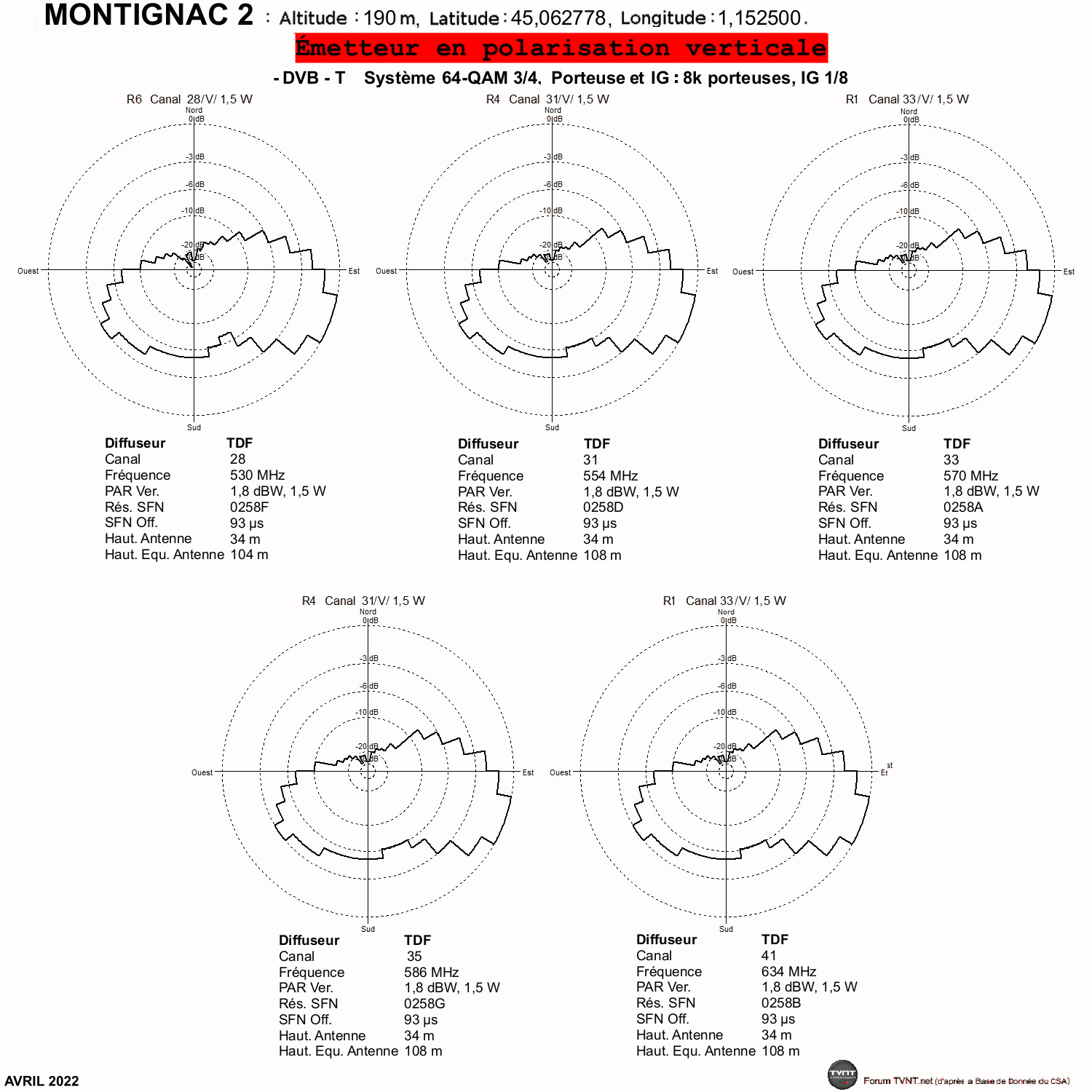

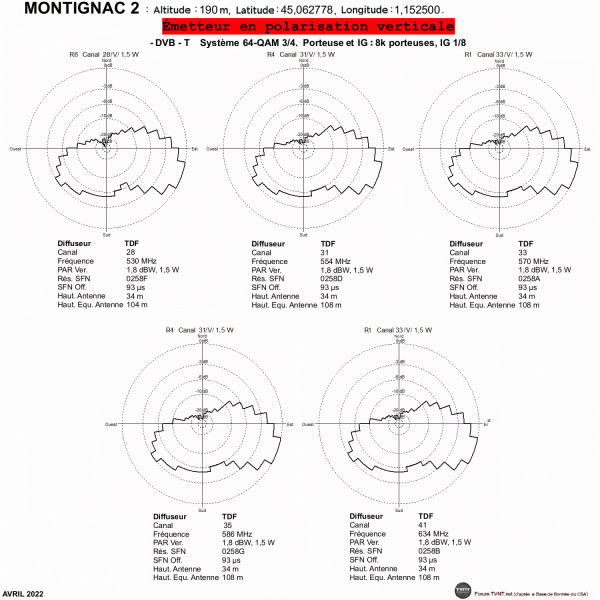

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
MONTIGNAC 2.gif

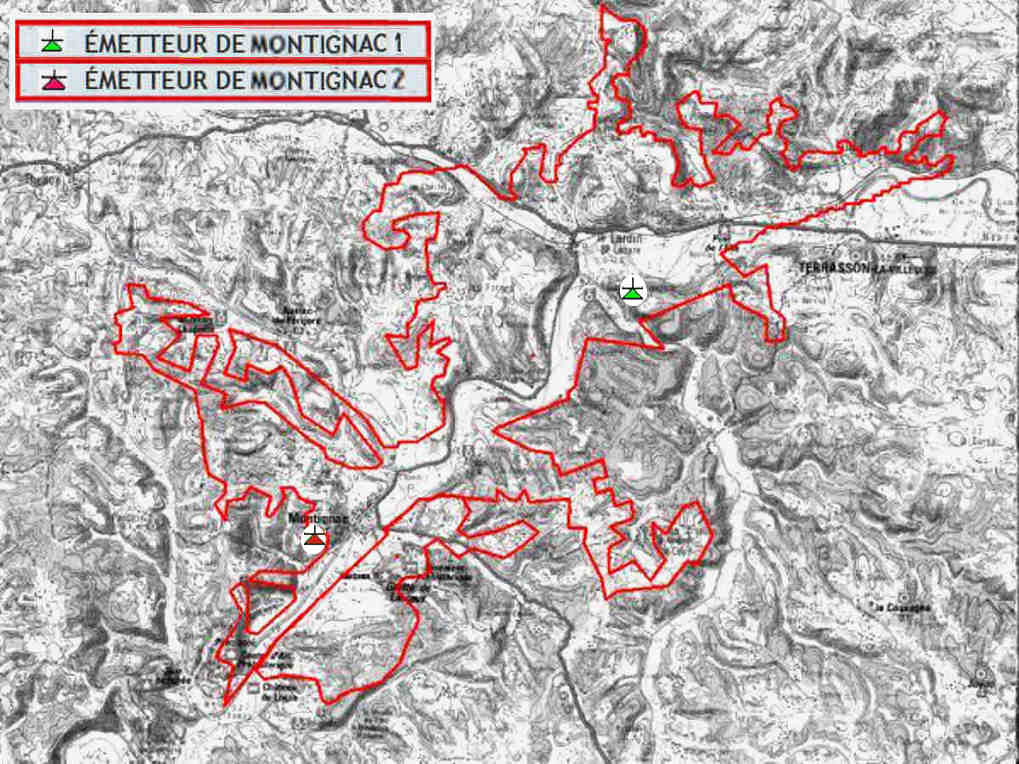

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Montignac 2-Montignac 1.jpg


-------------------------------------------------------------------------------------

MONTPON-MÉNESTÉROL - LA MERLERIE

:arrow: Localisation du pylône TDF de La Merlerie, commune de Montpon-Ménestérol.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 31V 8,1W (TOWERCAST).
R1: 33V 2W (TDF).
R2: 41V 9,1W (TOWERCAST).
R3: 56V 2W (TDF).
R6: 58V 10W (TOWERCAST).
R7: 59V 8,9W (TOWERCAST).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R3 passera sur le canal 22, le R6 sur le 28 et le R7 sur le canal 35
.

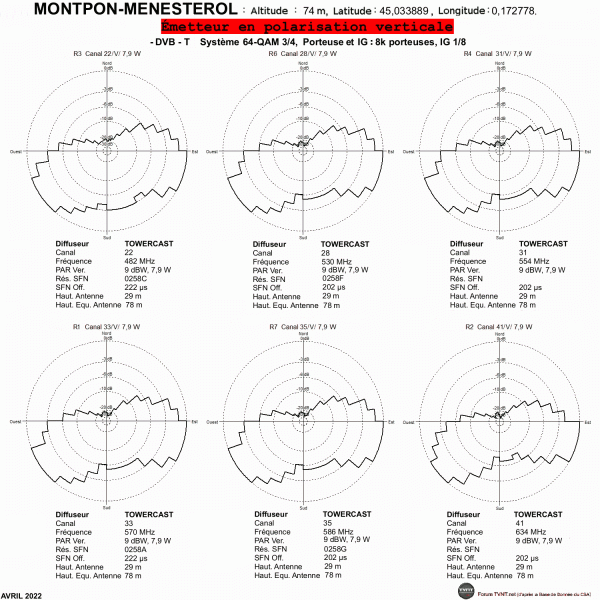

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

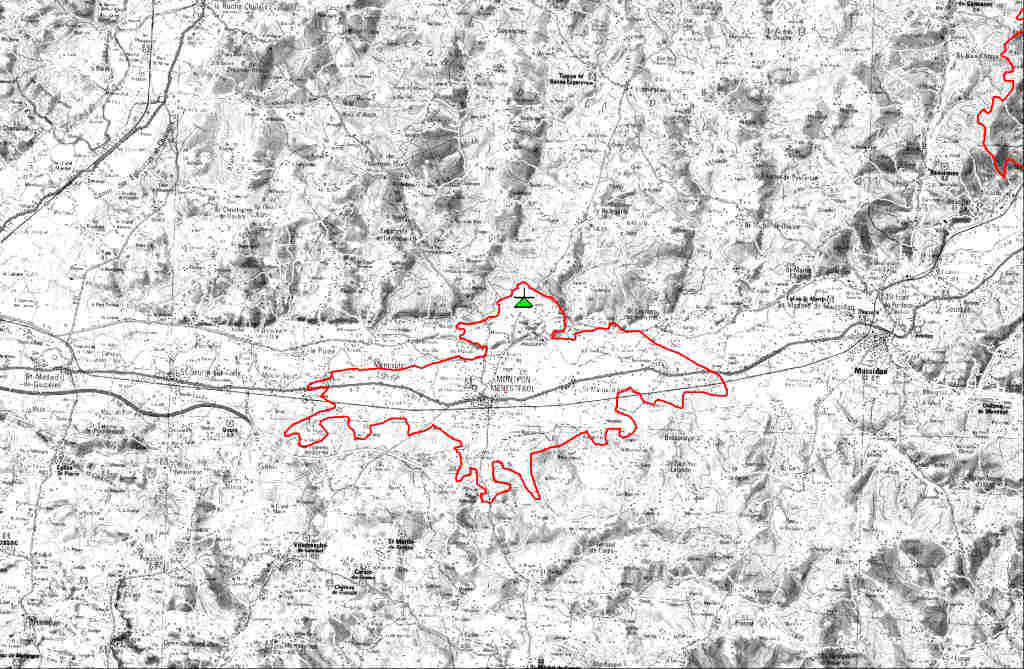

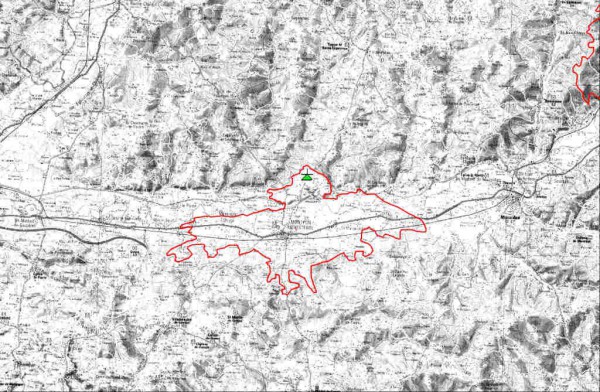

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Montpon Menesterol.jpg


-------------------------------------------------------------------------------------

MUSSIDAN 1 - EMBURÉE

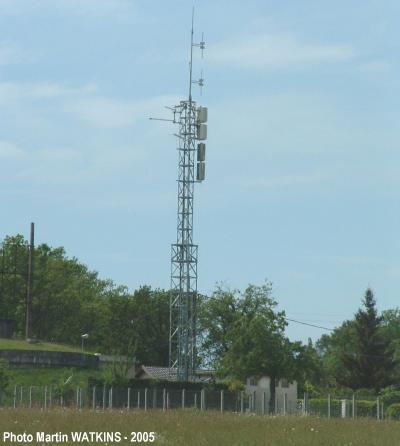

:arrow: Localisation du pylône TDF d'Emburée, commune de Mussidan.

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 31V 25W (TDF).
R1: 36V 25W (TDF).
R2: 41V 25W (TDF).
R3: 56V 25W (TDF).
R6: 58V 38W (TOWERCAST).
R7: 59V 39W (TOWERCAST).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R3 passera sur le canal 22, le R6 sur le 28 et le R7 sur le canal 35
.

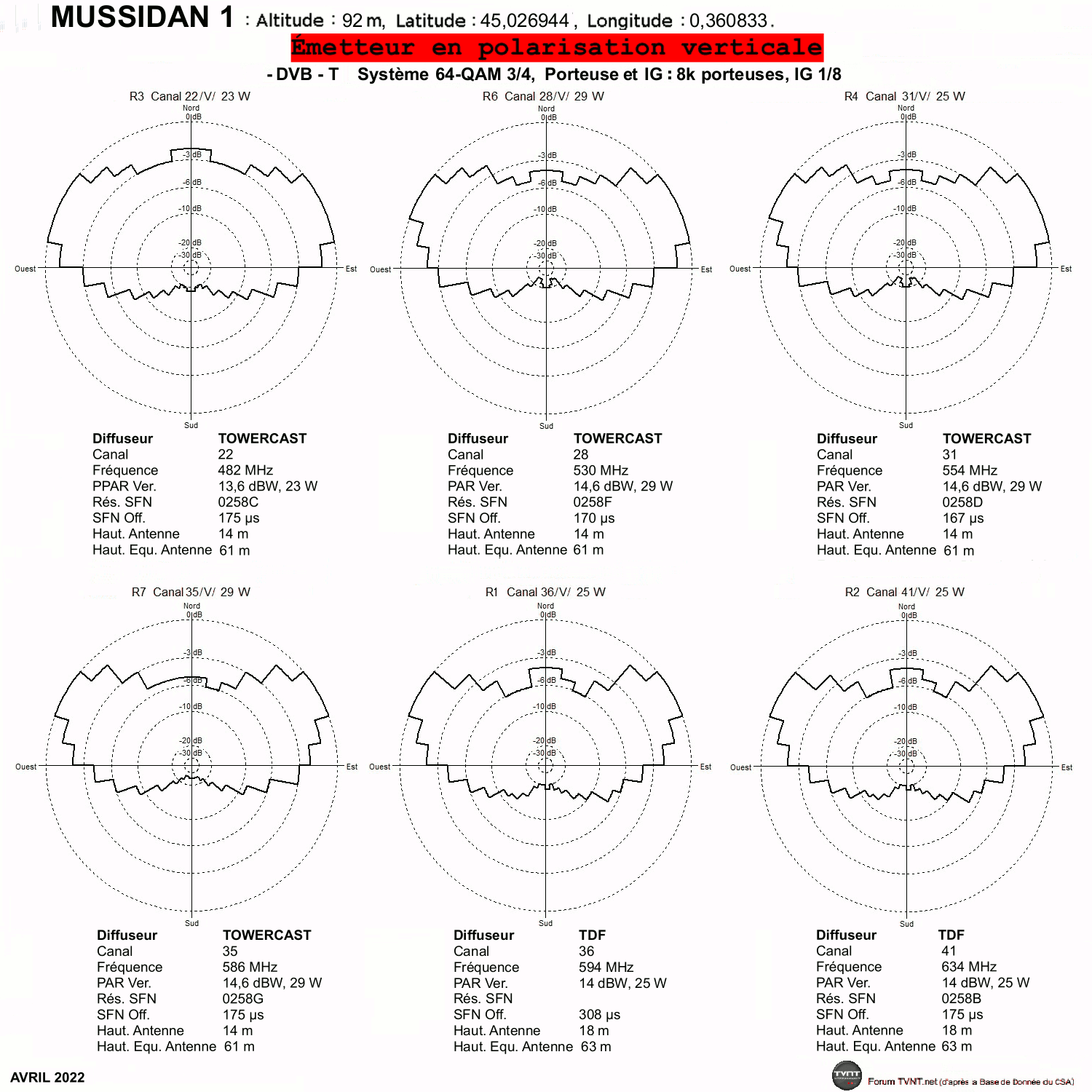

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

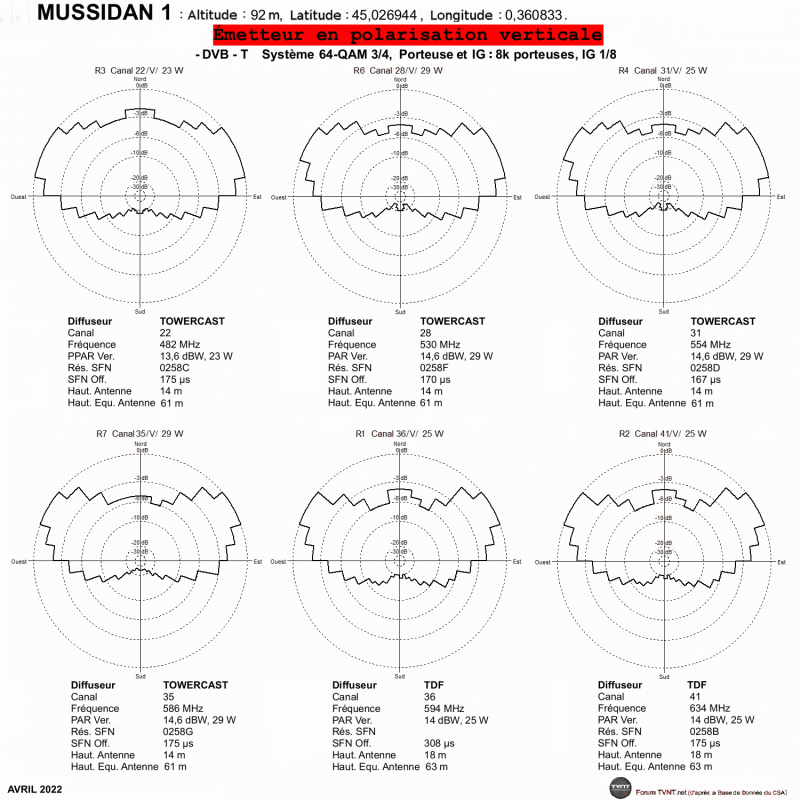

MUSSIDAN 1.gif

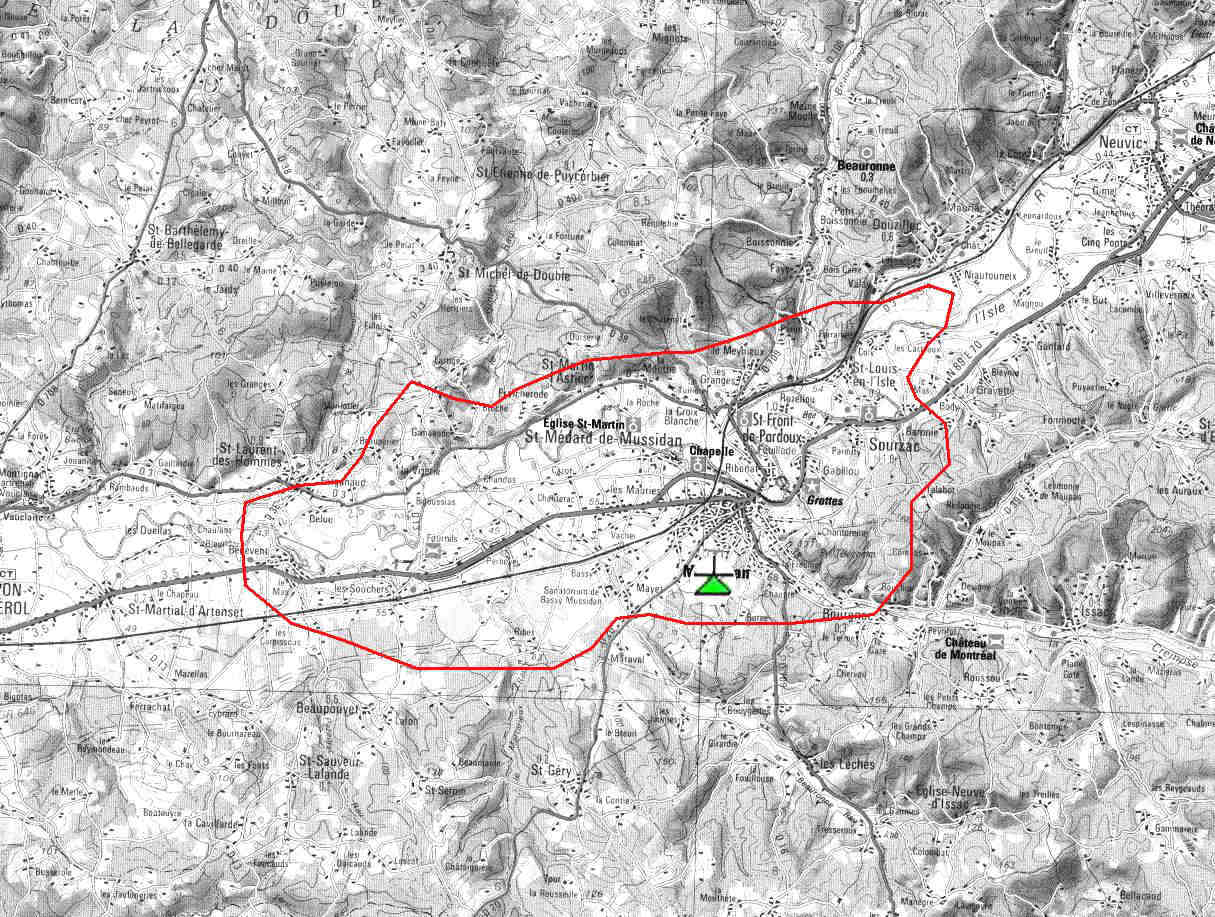

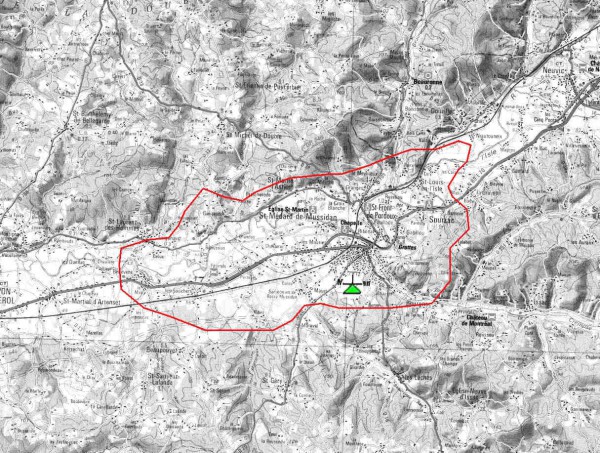

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Mussidan 1.JPG


-------------------------------------------------------------------------------------

NONTRON 2 - FERME ROUGE

:arrow: Localisation du pylône TDF de Ferme Rouge, commune de Nontron.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R6: 29H 3,1W (TDF).
R4: 34H 3,1W (TDF).
R7: 46H 3W (TDF).
R2: 47H 3W (TDF).
R1: 49H 3W (TDF).
R3: 50H 3,1W (TDF).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 46, le R3 sur le 32 et le R7 sur le canal 44
.

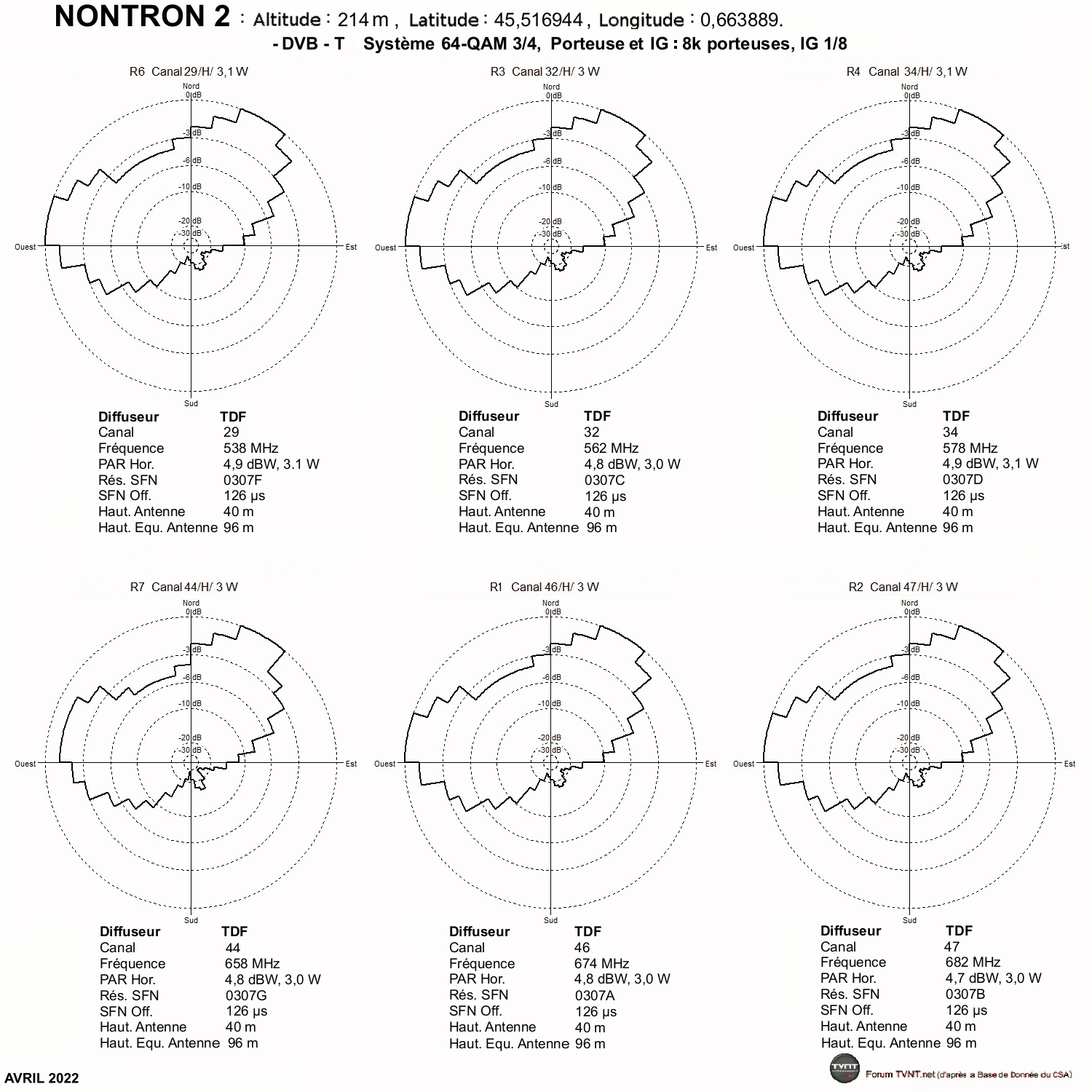

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
NONTRON 2.gif

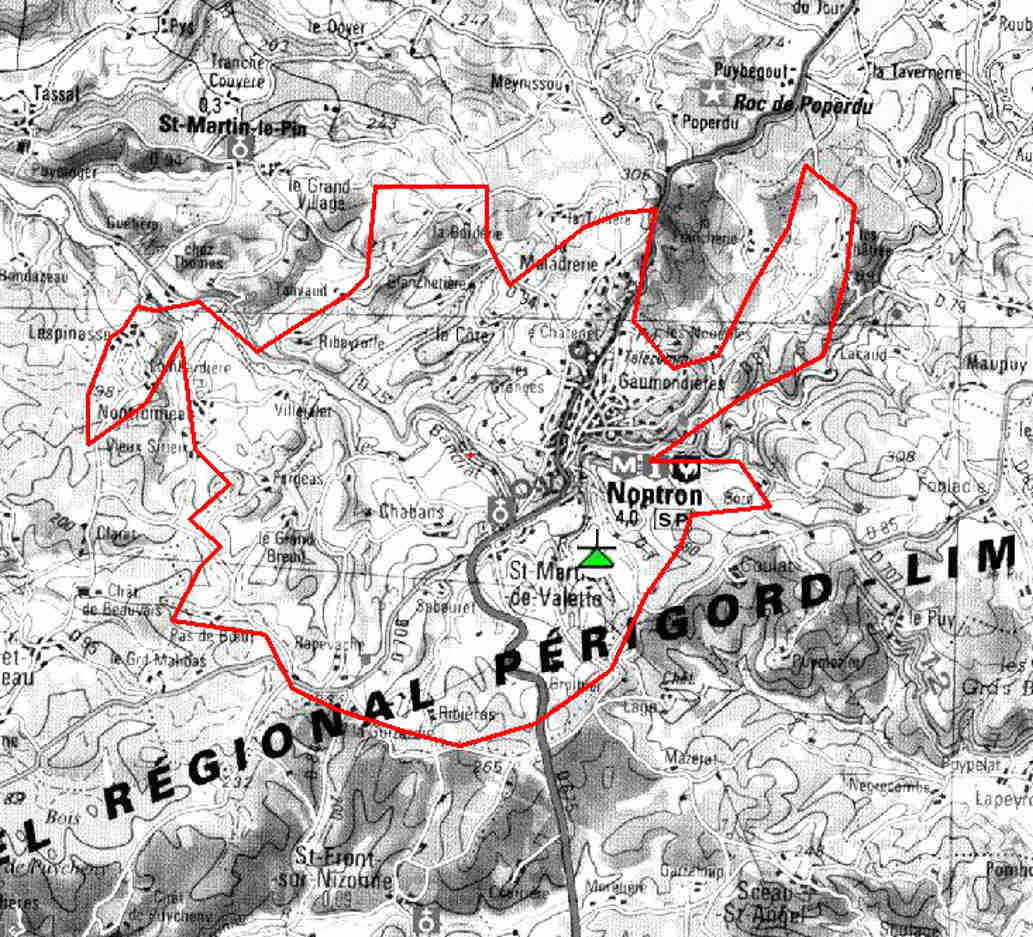

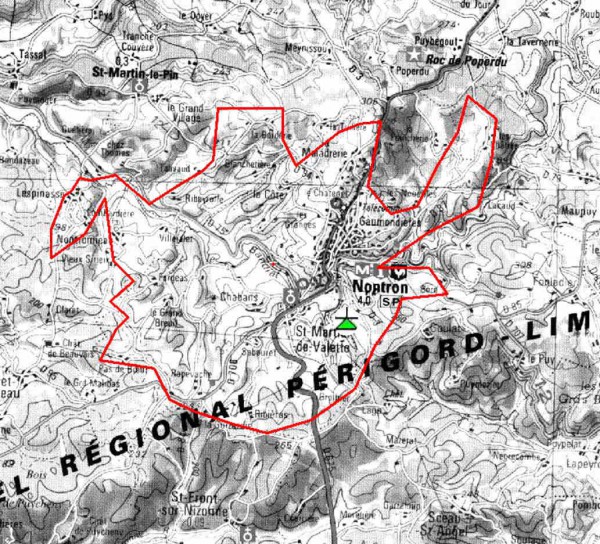

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

PÉRIGUEUX 1-SUD - COULOUNIEIX

:arrow: Localisation du pylône TDF de La Courade, sur la commune de Coulounieix-Chamiers.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 31H 18W (TDF).
R1: 33H 13W (TOWERCAST).
R2: 41H 15W (TDF).
R3: 56H 15W TDF).
R6: 58H 25W (TOWERCAST).
R7: 59H 21W (TOWERCAST).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R3 passera sur le canal 22, le R6 sur le 28 et le R7 sur le canal 35
.

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
PERIGUEUX 1.gif

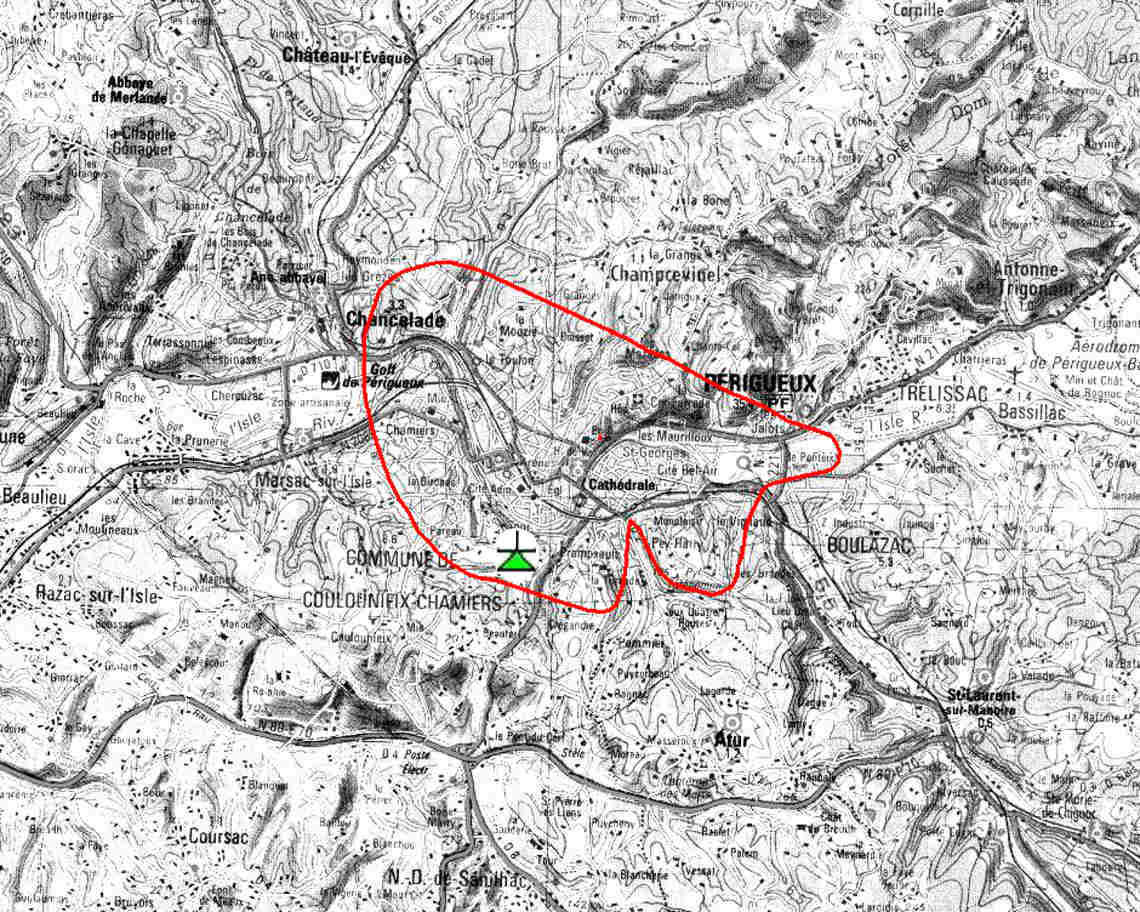

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

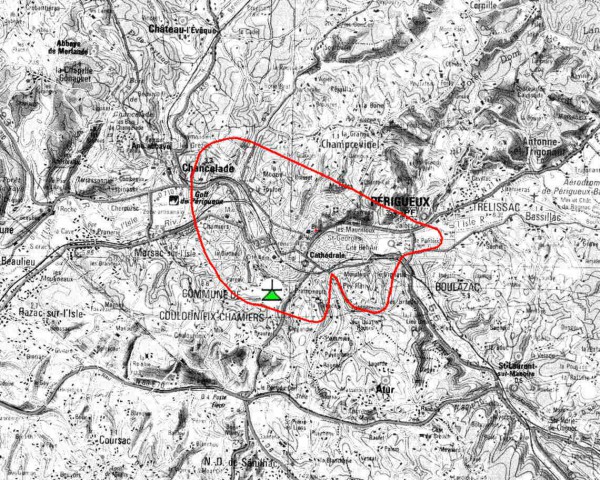

Perigueux 1.JPG


-------------------------------------------------------------------------------------

PÉRIGUEUX 2 - LA GRENADIÈRE

:arrow: Localisation du pylône TDF de La Grenadière, rue Albert Pestour, commune de Périgueux.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 31H 7,9W (TDF).
R1: 33H 7,9W (TDF).
R2: 41H 7,9W (TDF).
R3: 56H 7,9W (TDF).
R6: 58H 7,9W (TDF).
R7: 59H 7,9W (TDF).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R3 passera sur le canal 22, le R6 sur le 28 et le R7 sur le canal 35
.

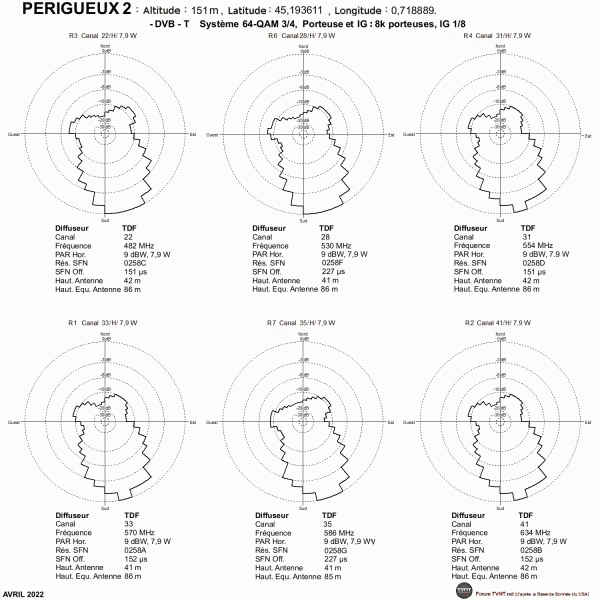

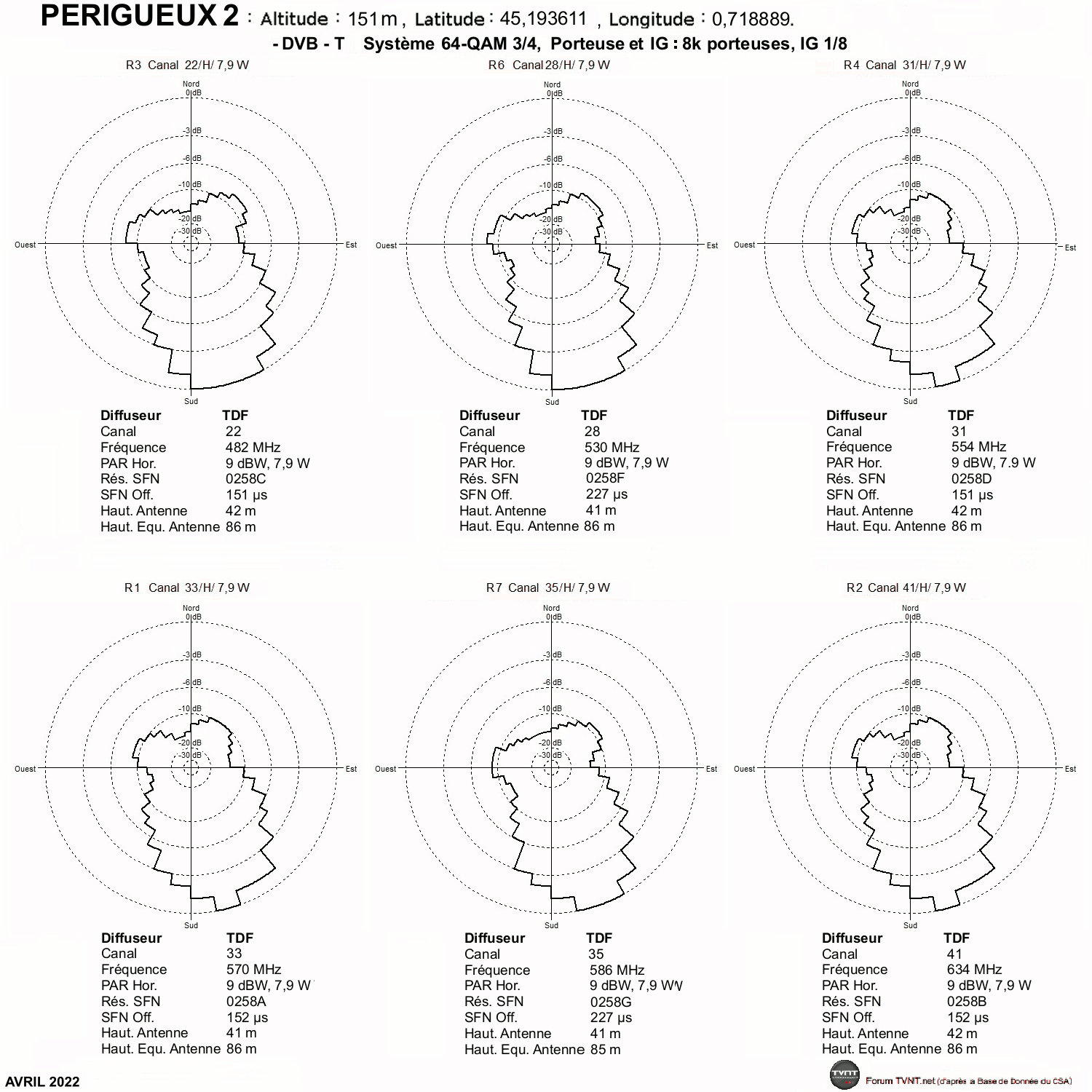

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
PERIGUEUX 2.gif

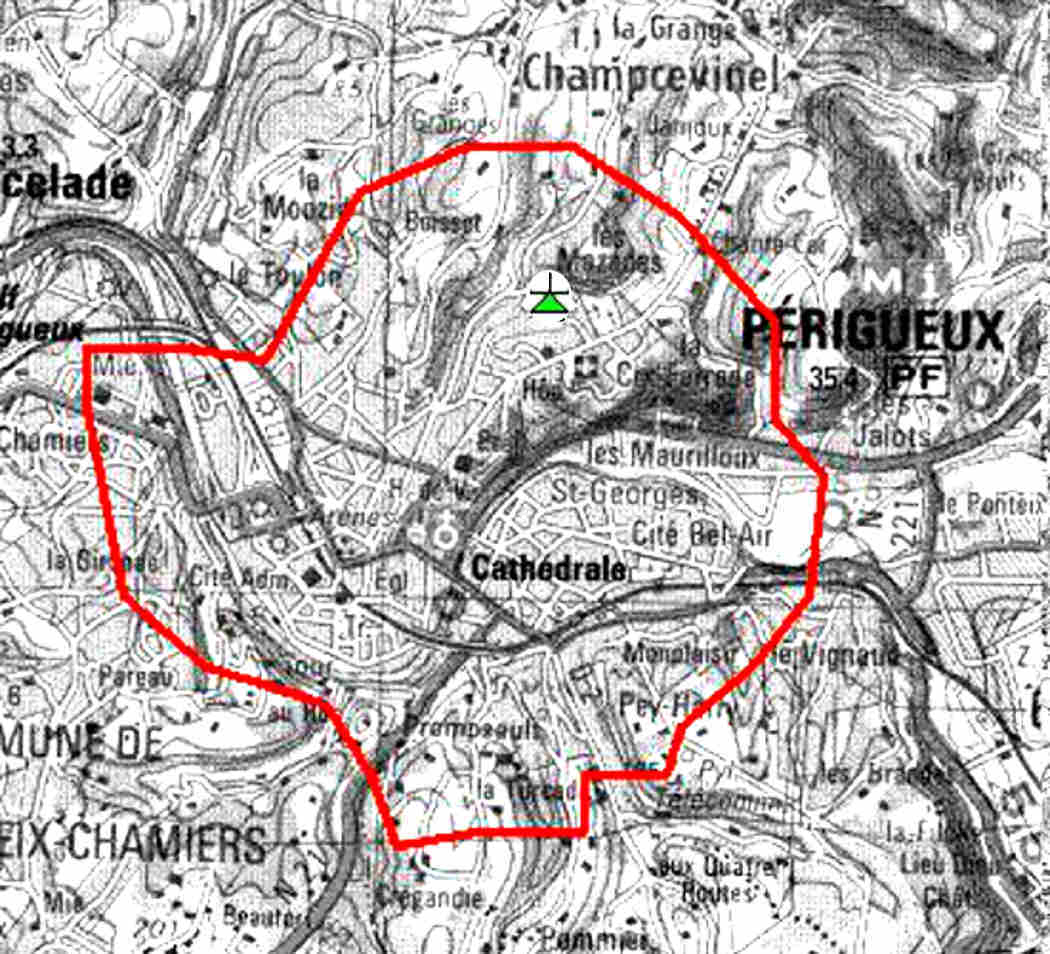

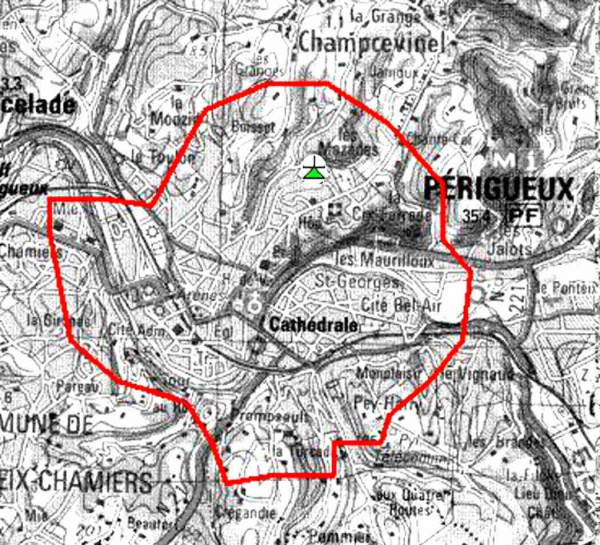

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Perigueux 2.JPG


-------------------------------------------------------------------------------------

RIBÉRAC - PUY DE BEAUMONT

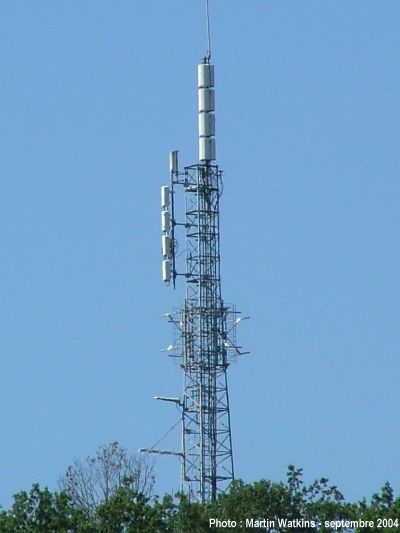

:arrow: Localisation du pylône TDF de Puy-de-Beaumont, sur la commune d'Allemans.

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R6: 30V 89W (TDF).
R4: 31V 89W (TDF).
R1: 33V 89W (TDF).
R2: 41V 89W (TDF).
R3: 56V 89W (TDF).
R7: 59V 89W (TDF).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R3 passera sur le canal 22, le R6 sur le 28 et le R7 sur le canal 35
.

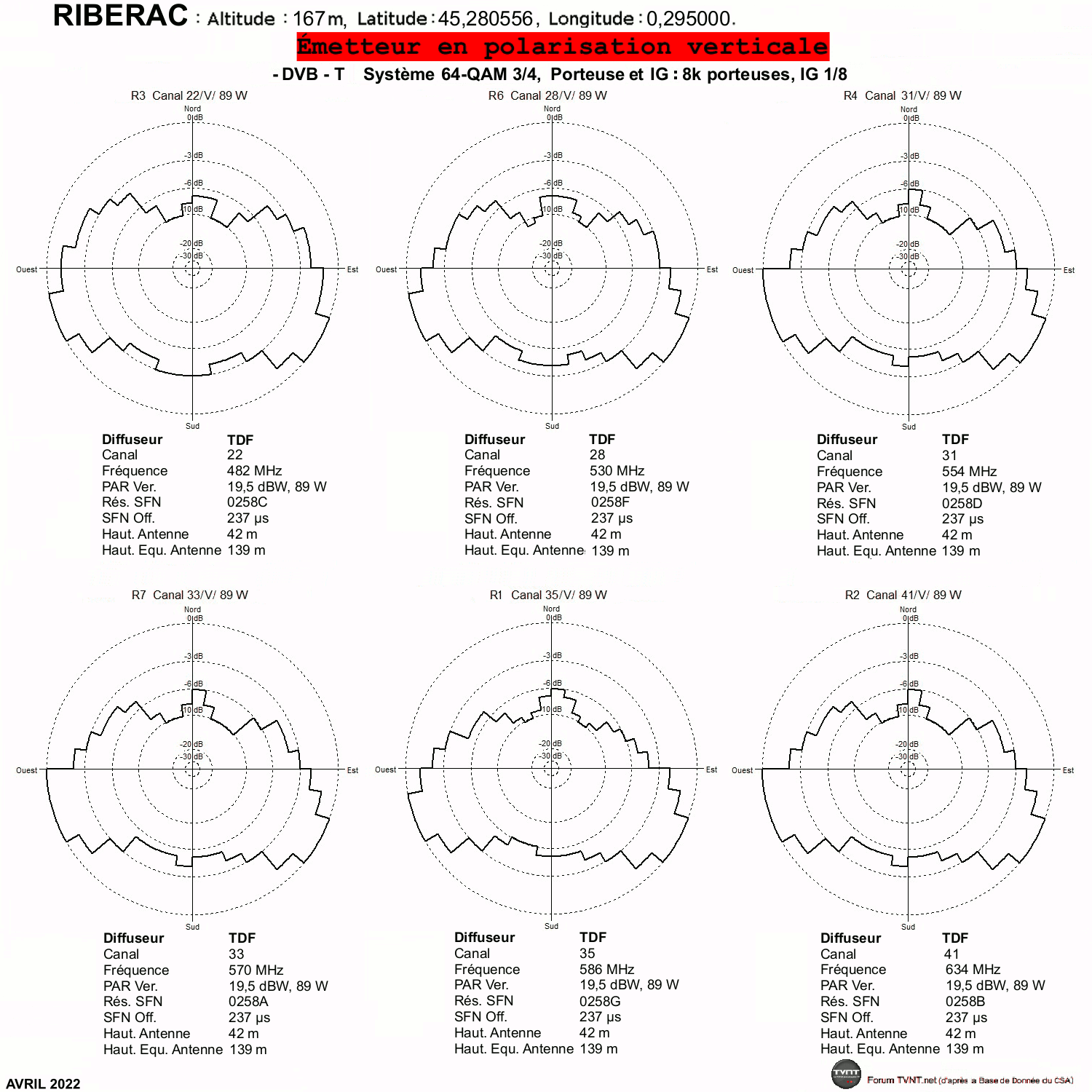

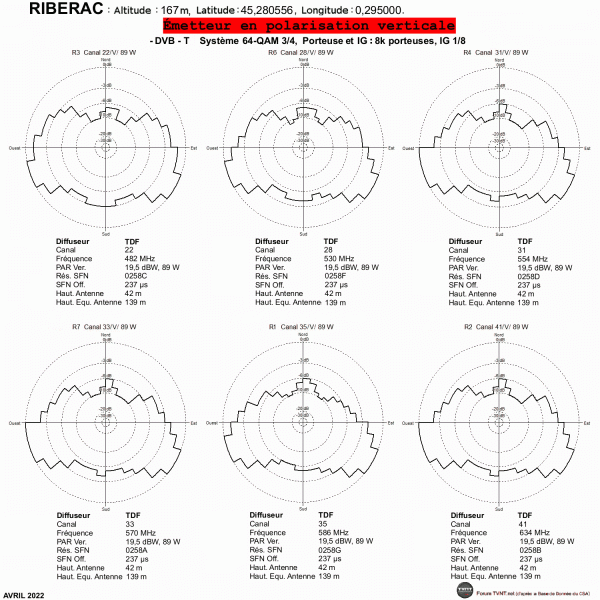

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

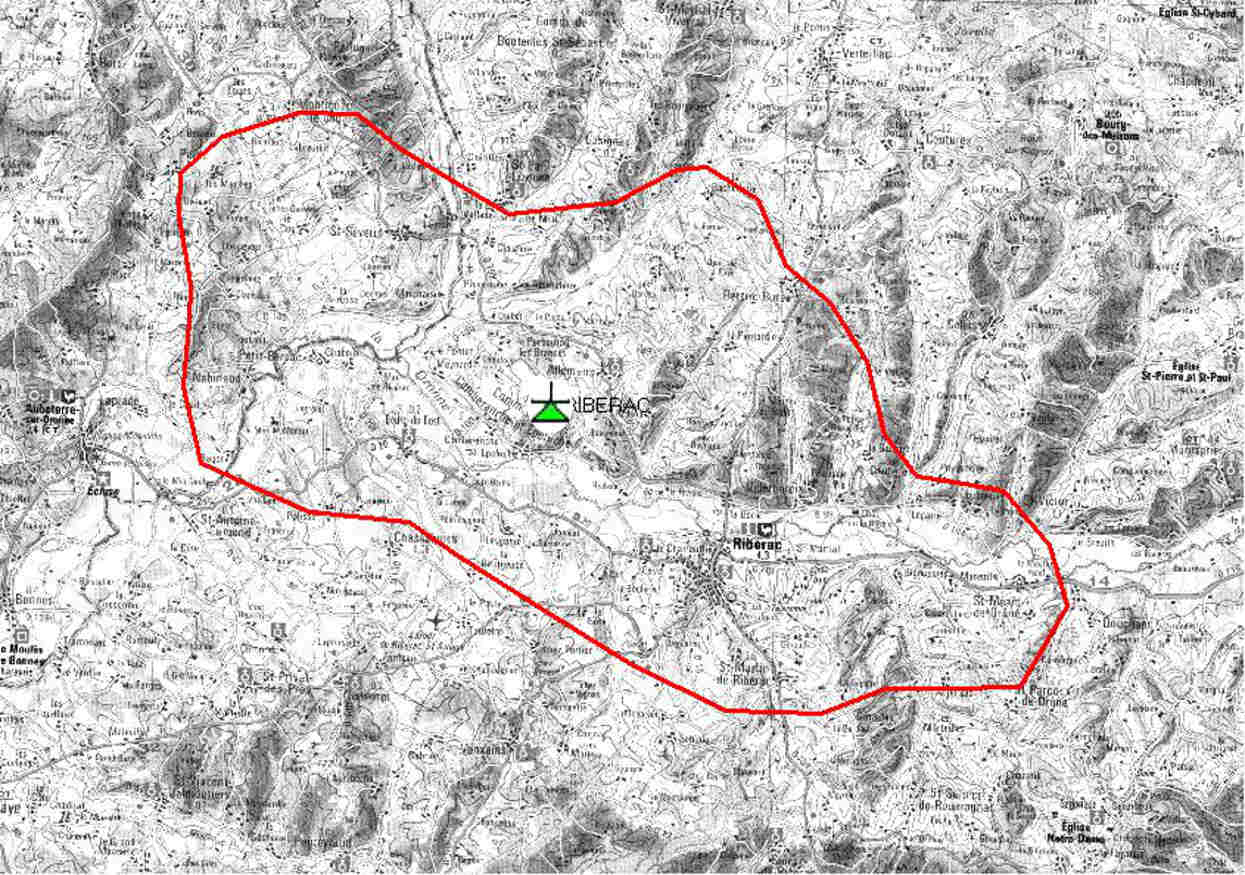

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

SAINT-ASTIER - BELLEVUE

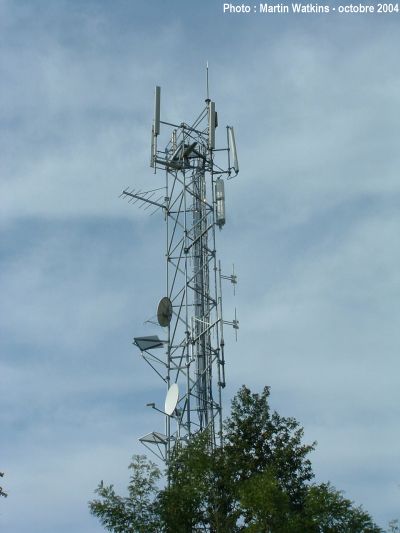

:arrow: Localisation du pylône TDF de Bellevue, lieu)dit Chanrteroudilles, sur la commune de Montrem.

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 31H 15W (TDF).
R1: 33H 15W (TDF).
R2: 41H 15W (TDF).
R3: 56H 15W (TDF).
R6: 58H 15W (TOWERCAST).
R7: 59H 15W (TOWERCAST).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R3 passera sur le canal 22, le R6 sur le 28 et le R7 sur le canal 35
.

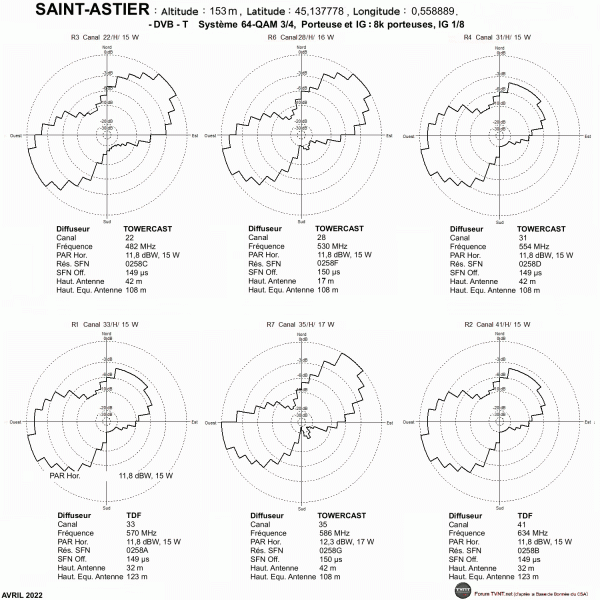

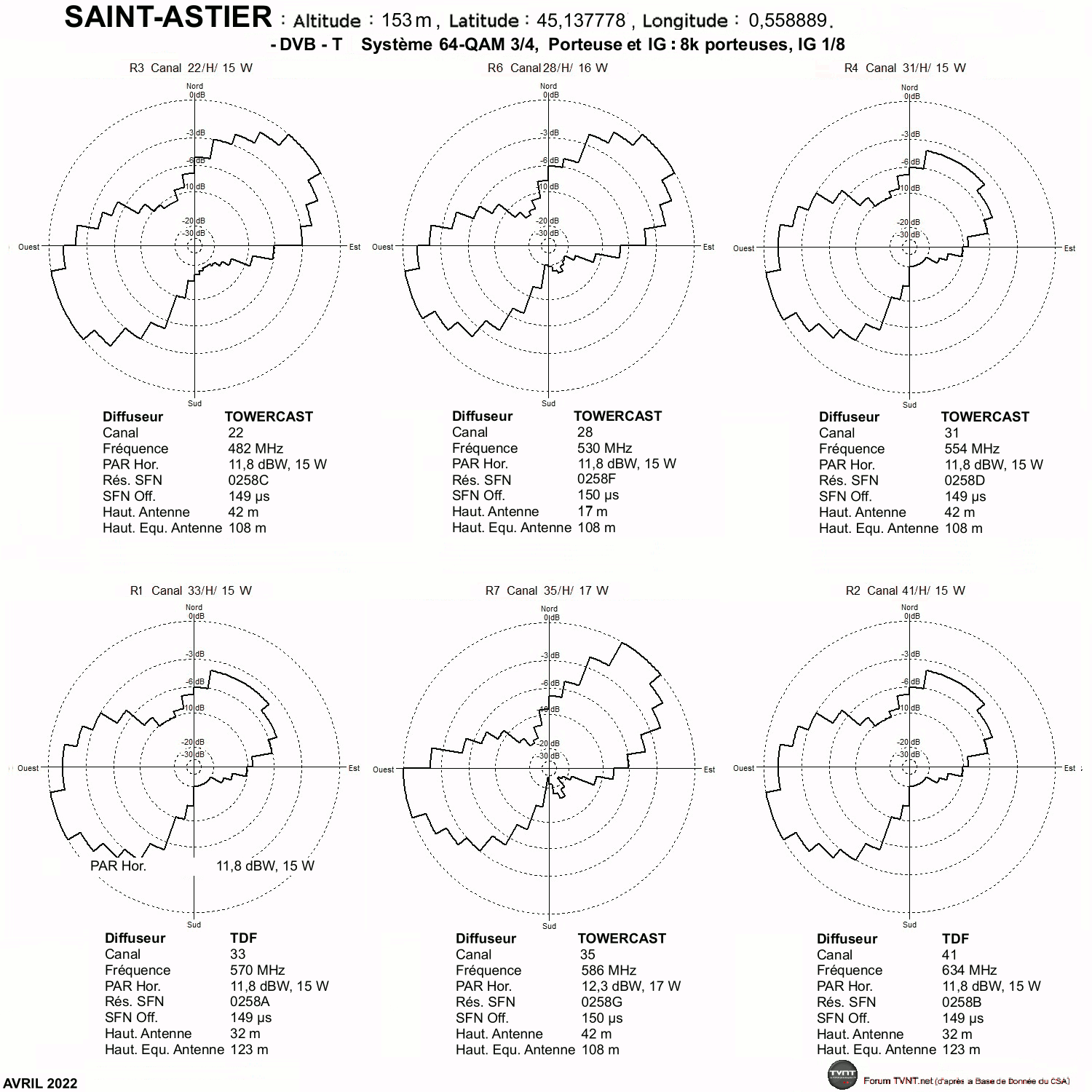

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

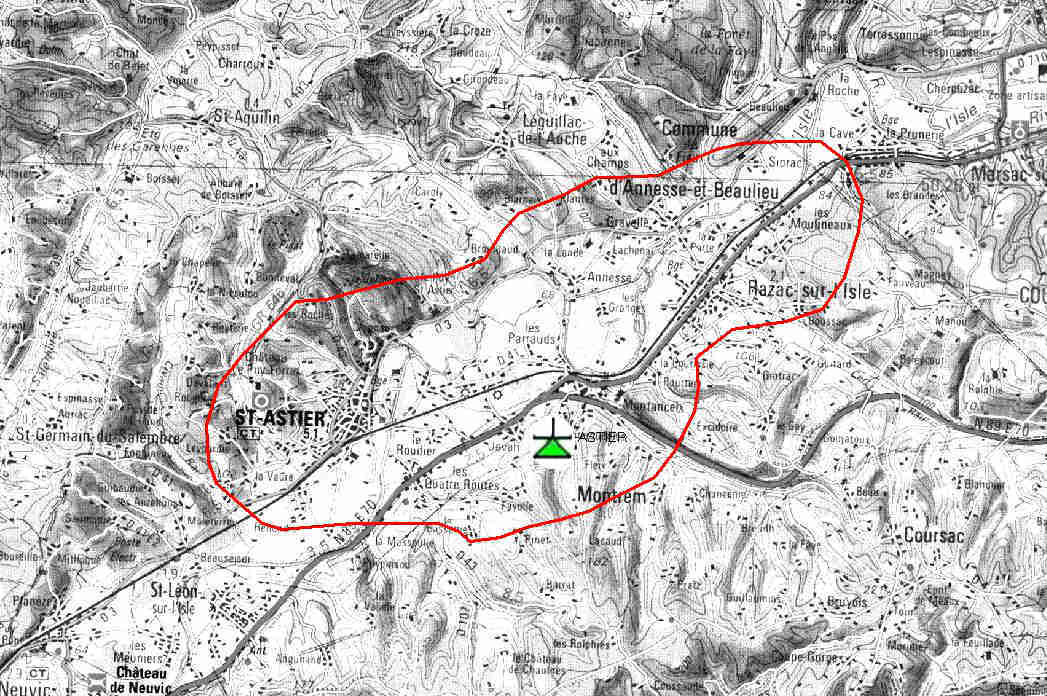

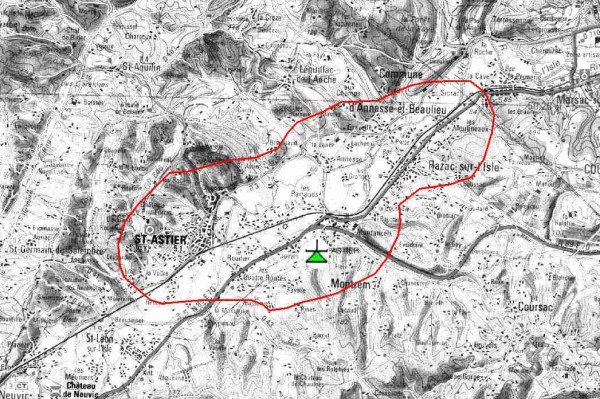

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

SAINT-CYPRIEN - LE MONTAUD

:arrow: Localisation du pylône TDF du Montaud, sur la commune de Berbiguières.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 31H 22W (TOWERCAST).
R1: 33H 19W (TOWERCAST).
R2: 41H 24W (TOWERCAST).
R3: 56H 25W (TOWERCAST).
R6: 58H 25W (TOWERCAST).
R7: 59H 25W (TOWERCAST).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R3 passera sur le canal 22, le R6 sur le 28 et le R7 sur le canal 35
.

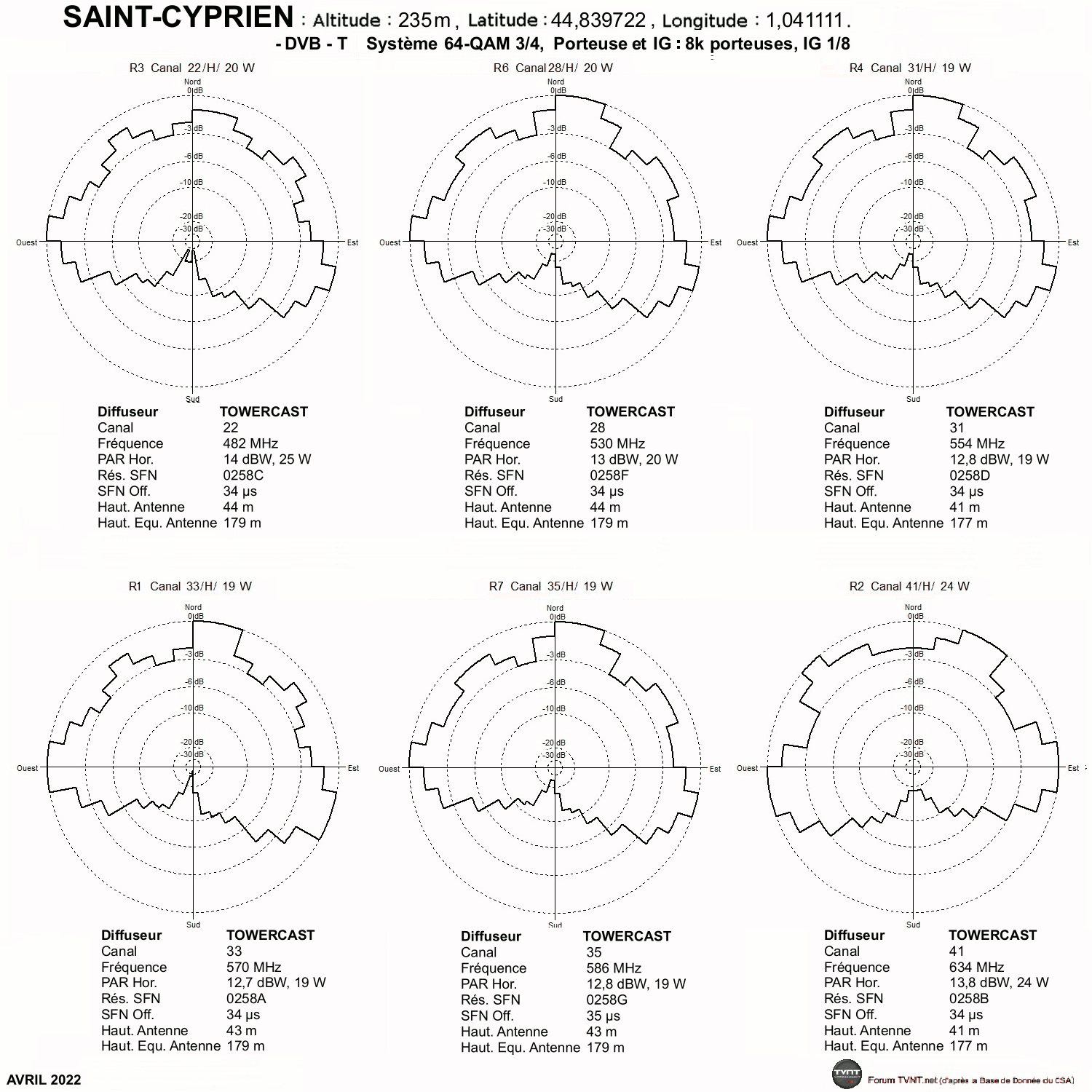

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

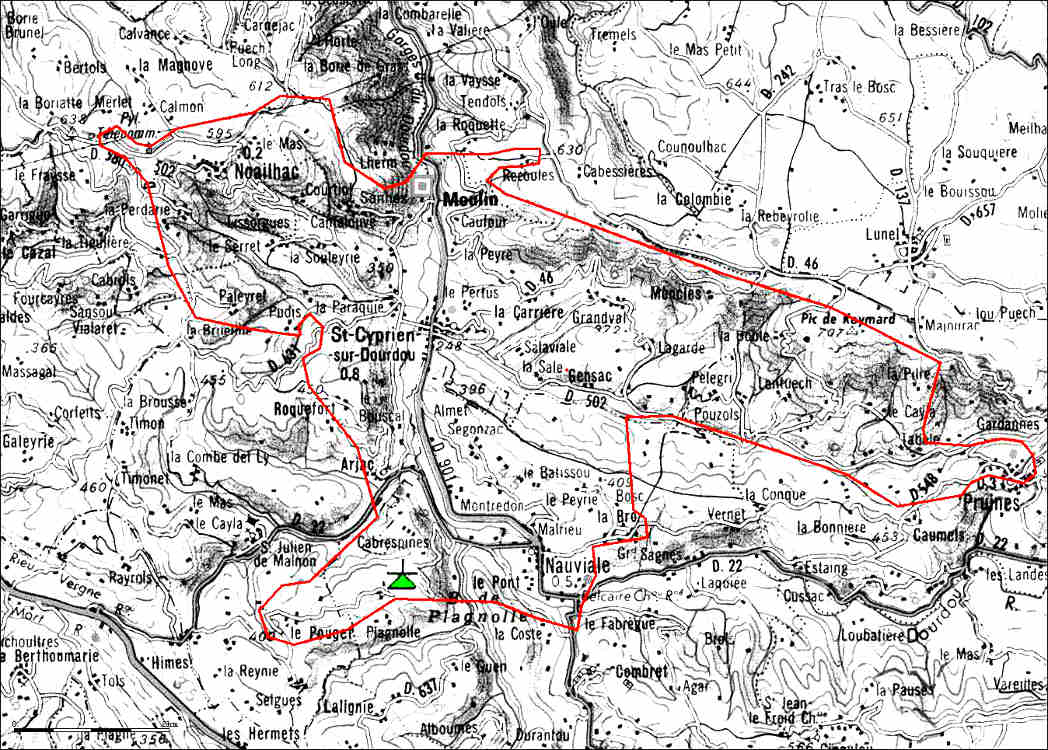

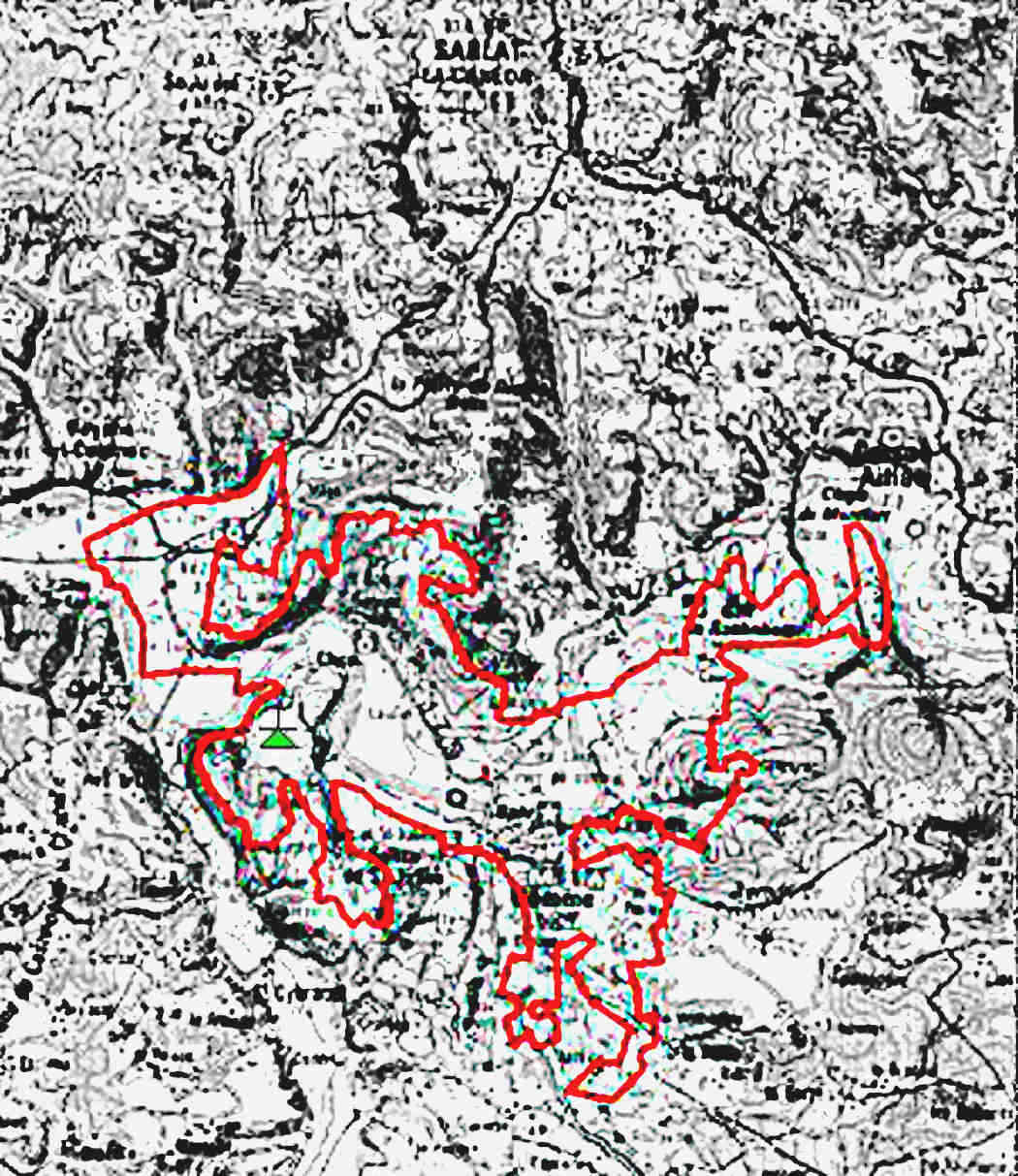

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

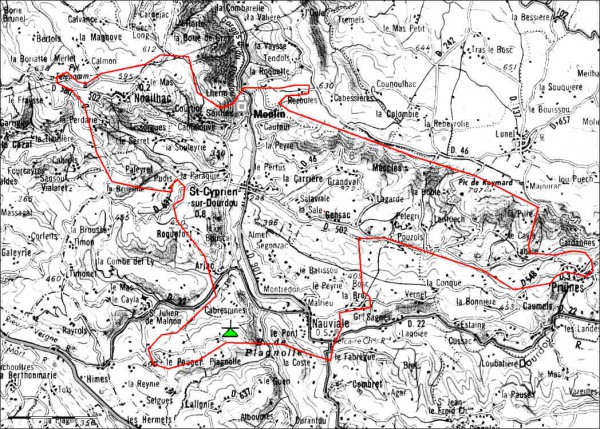

St Cyprien sur Dourdou.JPG


-------------------------------------------------------------------------------------

SAINT-GERMAIN-DU-SALEMBRE - CHANTERAC

:arrow: Localisation du pylône TDF de Puy-Crole, sur la commune de Chanterac.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 31H 7,9W (TDF).
R1: 33H 7,9W (TDF).
R2: 41H 7,9W (TDF).
R3: 56H 7,9W (TDF).
R6: 58H 7,9W (TDF).
R7: 59H 7,9W (TDF).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R3 passera sur le canal 22, le R6 sur le 28 et le R7 sur le canal 35
.

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

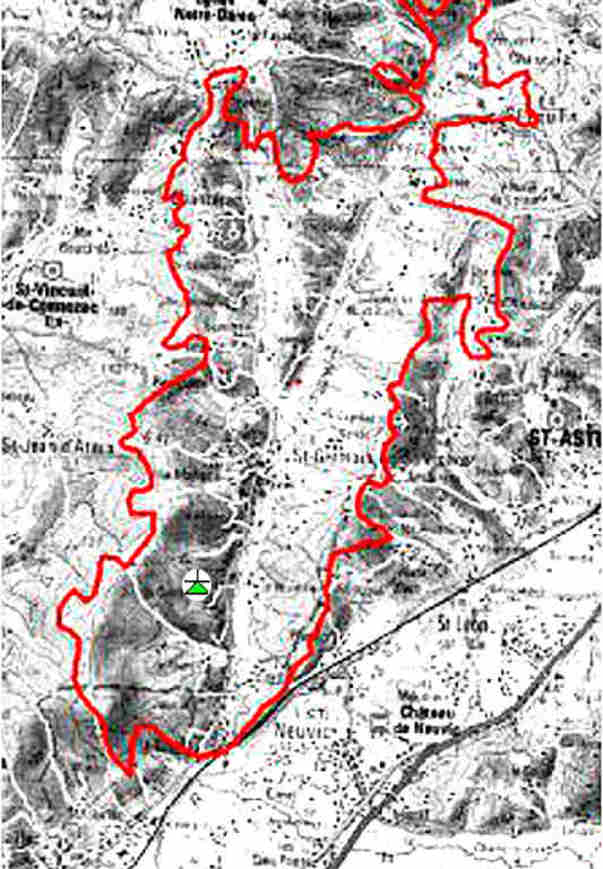

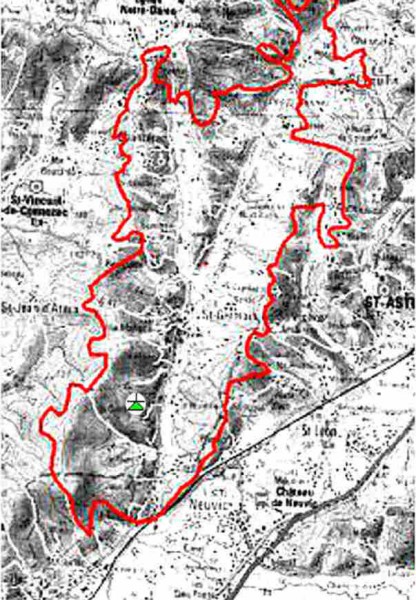

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
ST GERMAIN DE SALEMBRE.jpg


-------------------------------------------------------------------------------------

SAINT-JULIEN-DE-LAMPON - LA SALVIE

:arrow: Localisation du pylône TDF de La Salvie, commune de Saint-Julien-de-Lampon.

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex (:
R4: 31H 4,1W (TOWERCAST).
R1: 33H 4W (TDF).
R2: 41H 4W (TOWERCAST).
R3: 56H 4W (TOWERCAST).
R6: 58H 4W (TOWERCAST).
R7: 59H 4W (TOWERCAST).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R3 passera sur le canal 22, le R6 sur le 28 et le R7 sur le canal 35
.

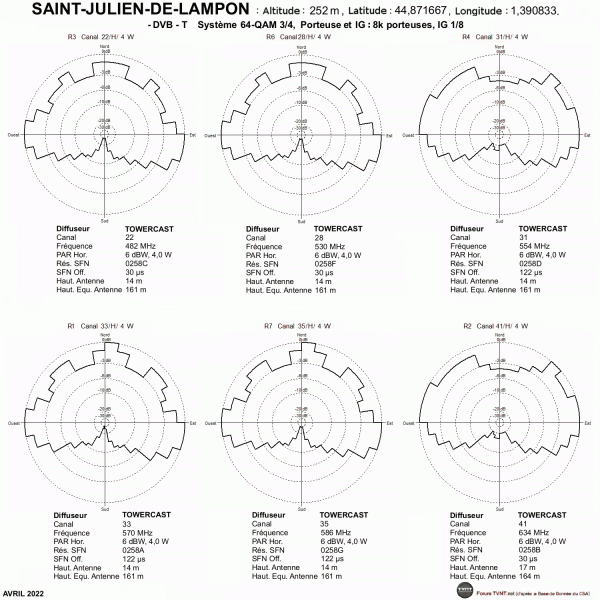

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

SAINT-PARDOUX-LA-RIVIÈRE - BRIN

:arrow: Localisation du pylône TDF de Brin, commune de Saint-Pardoux-la-Rivière.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 31H 7,1W (TDF).
R1: 33H 7,1W (TDF).
R2: 41H 6,9W (TDF).
R3: 56H 7,1W (TDF).
R6: 58H 6,9W (TDF).
R7: 59H 7,1W (TDF).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R3 passera sur le canal 22, le R6 sur le 28 et le R7 sur le canal 35
.

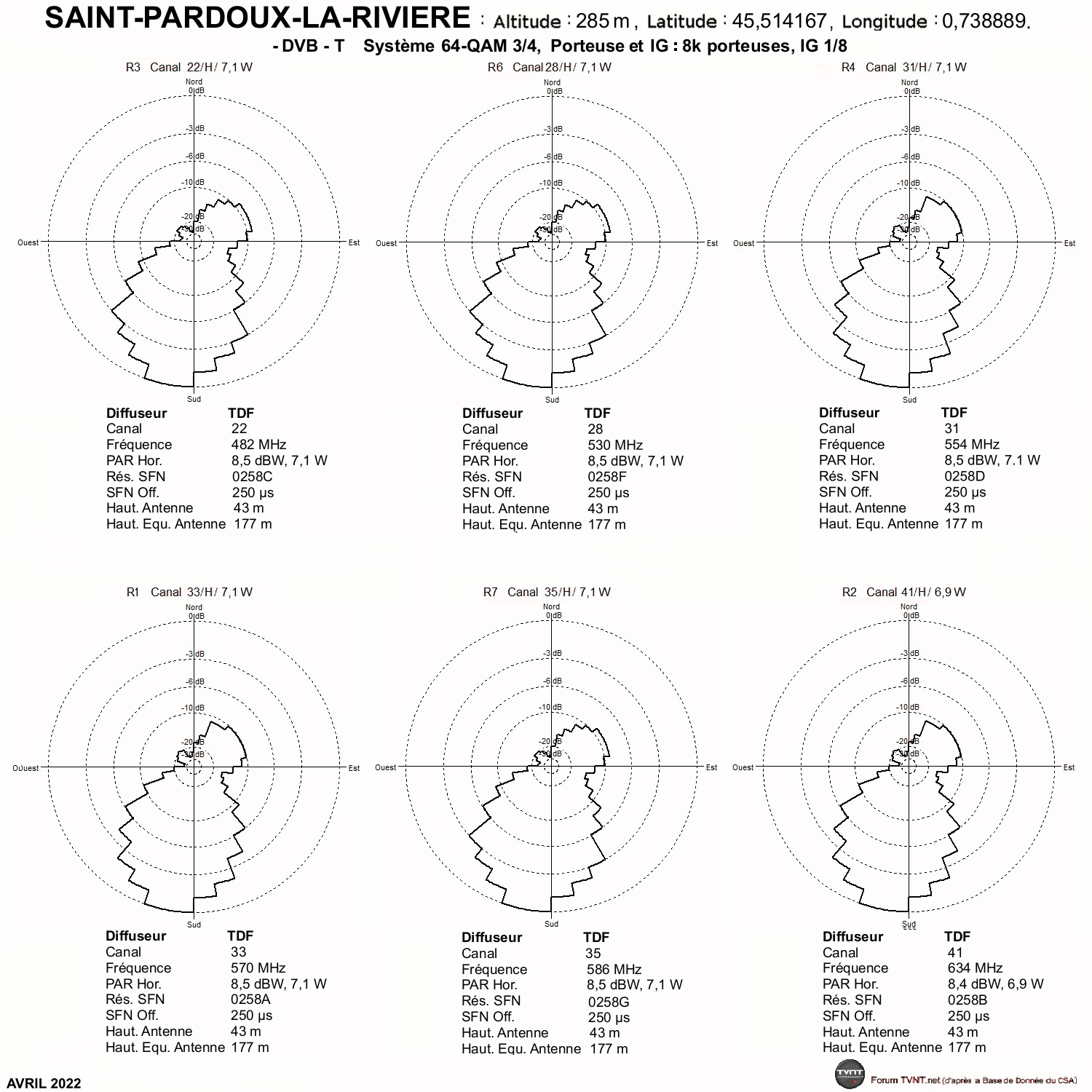

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

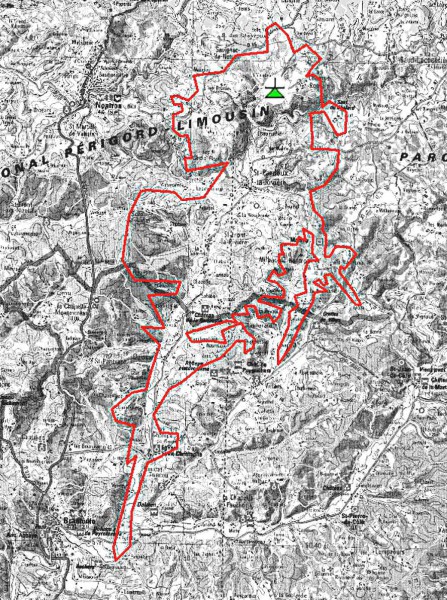

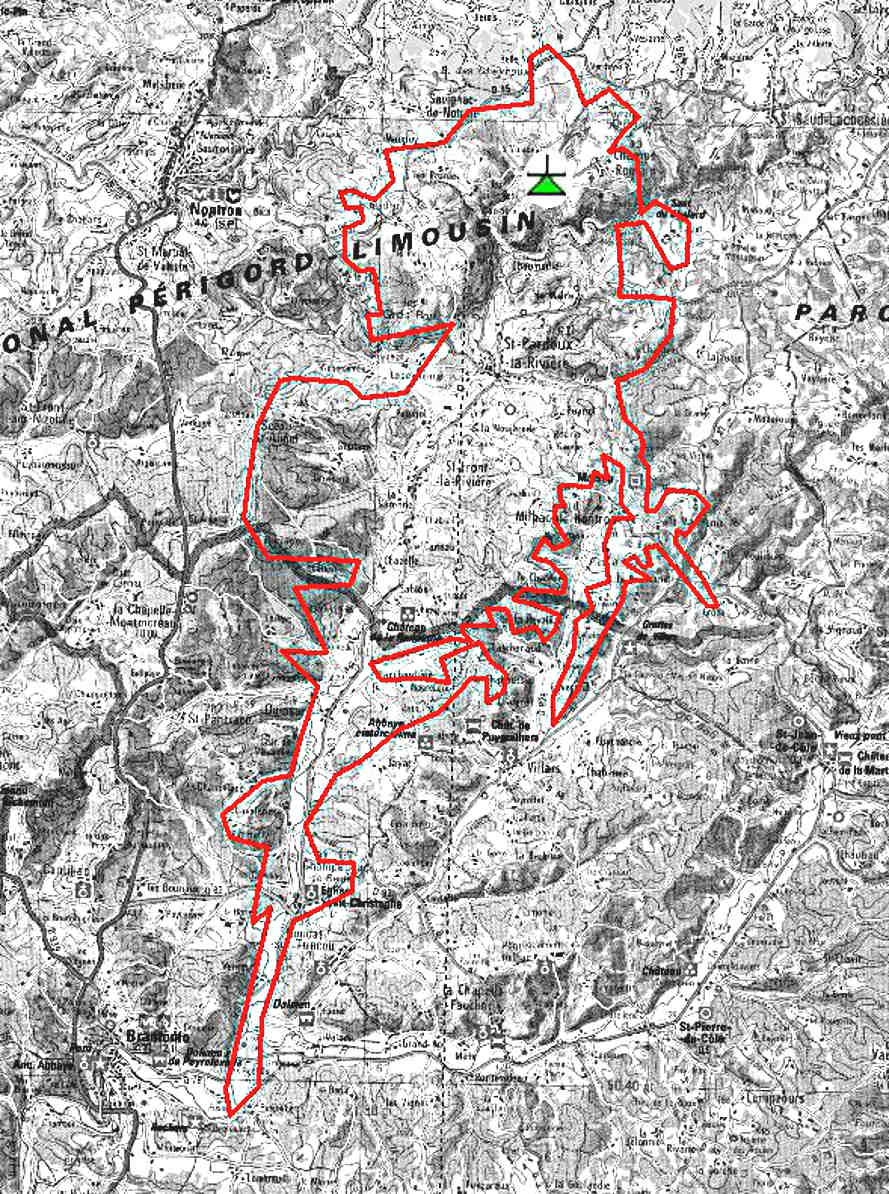

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

SARLAT - AGGLOMÉRATION

Il y a 2 émetteurs TNT sur la commune de Sarlat-la Canéda :

:arrow: Localisation du pylône TDF du Col de Temniac, qui diffuse le multiplex R1 :

D'autres photos sont disponibles ici

:arrow: Localisation du pylône TOWERCAST de La Plane, qui diffuse les multiplex R2 à R4, R6 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 31H 12W (TOWERCAST).
R1: 33H 12W (TDF).
R2: 41H 14W (TOWERCAST).
R3: 56H 14W (TOWERCAST).
R6: 58H 14W (TOWERCAST).
R7: 59H 14W (TOWERCAST).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R3 passera sur le canal 22, le R6 sur le 28 et le R7 sur le canal 35
.

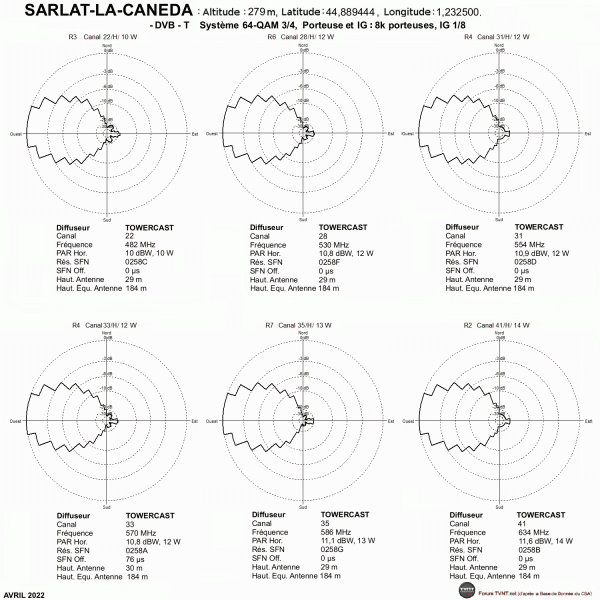

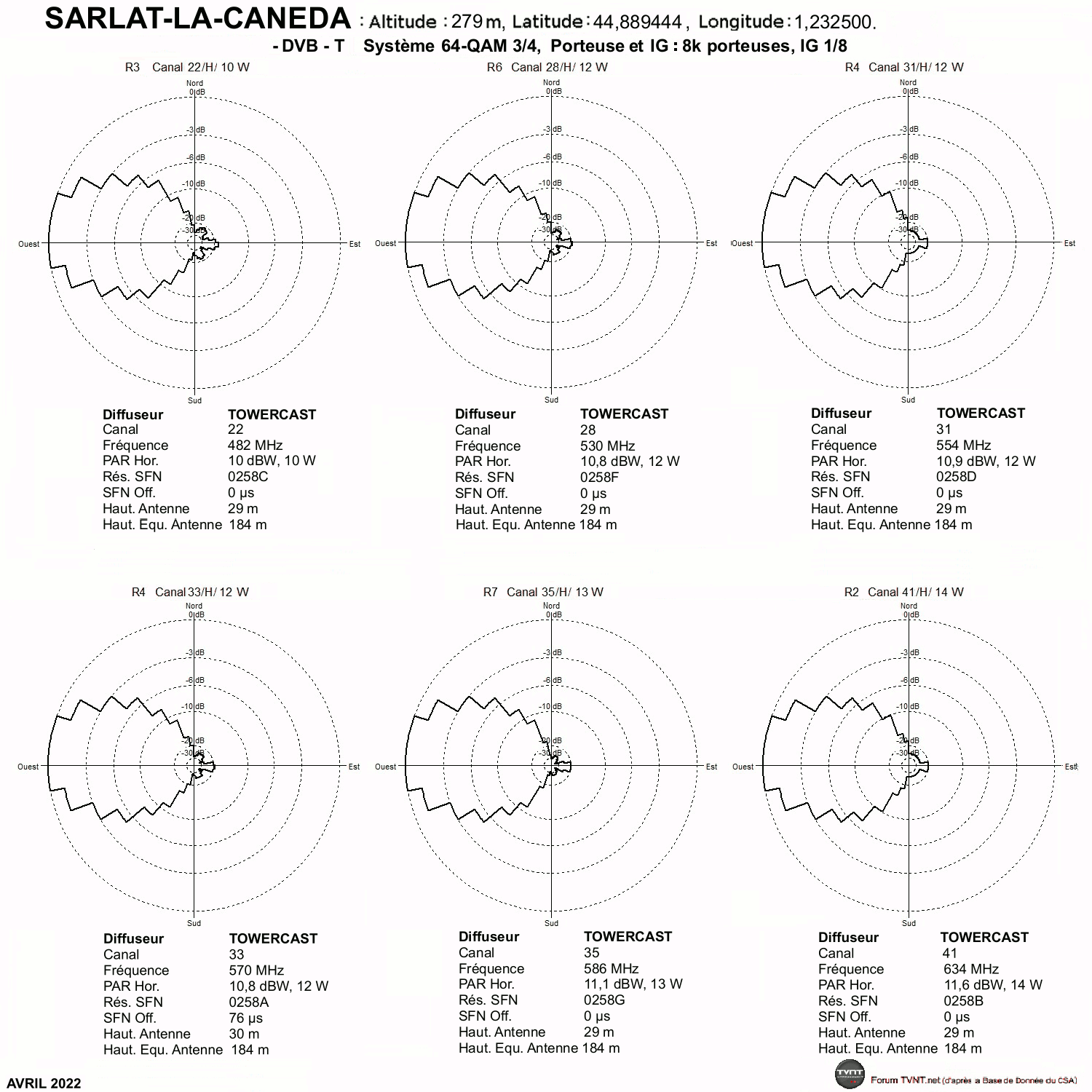

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

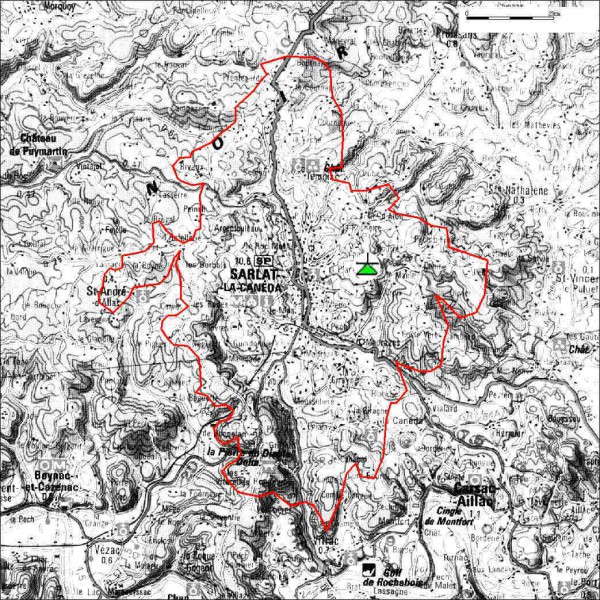

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

TERRASSON-LAVILLEDIEU 1 - LE POUGET

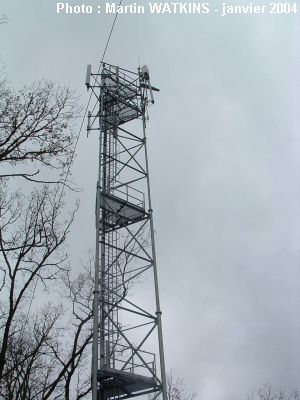

:arrow: Localisation du pylône TDF du Pouget, commune de Terrasson-Lavilledieu.

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 22H 2,2W (TDF).
R6: 30H 2,2W (TDF).
R7: 46H 2,3W (TDF).
R2: 47H 2,1W (TDF).
R3: 50H 2,2W (TDF).
R1: 60H 2,3W (TDF).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 21, le R3 sur le 32, le R4 sur le 25, le R6 sur le 26 et le R7 sur le canal 44
.

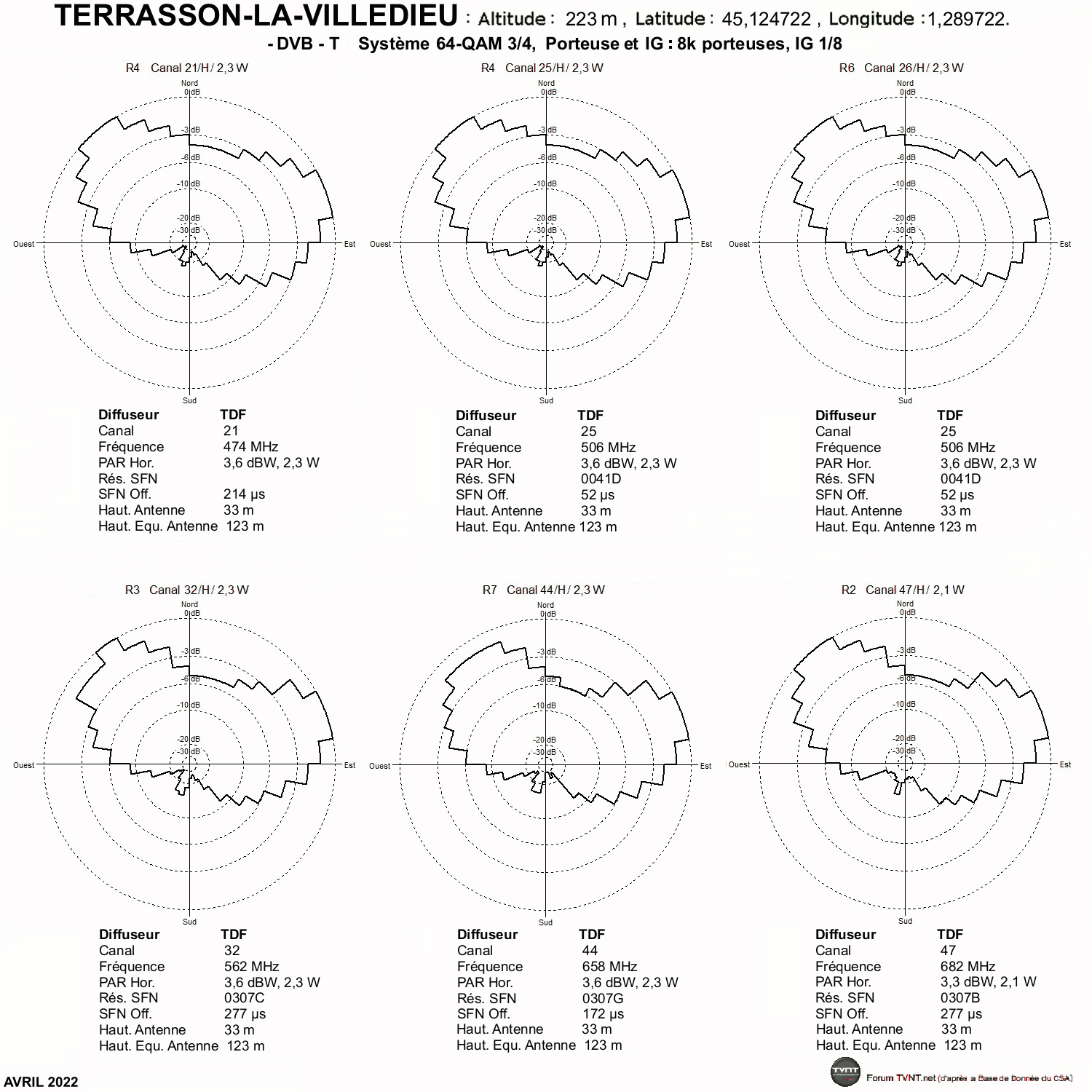

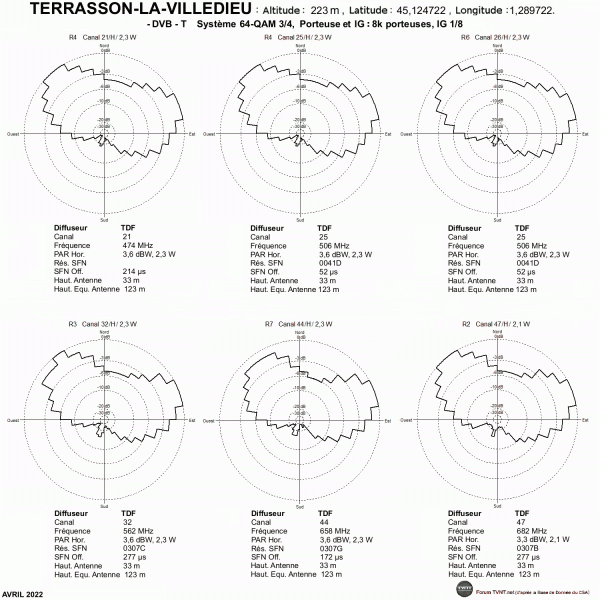

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

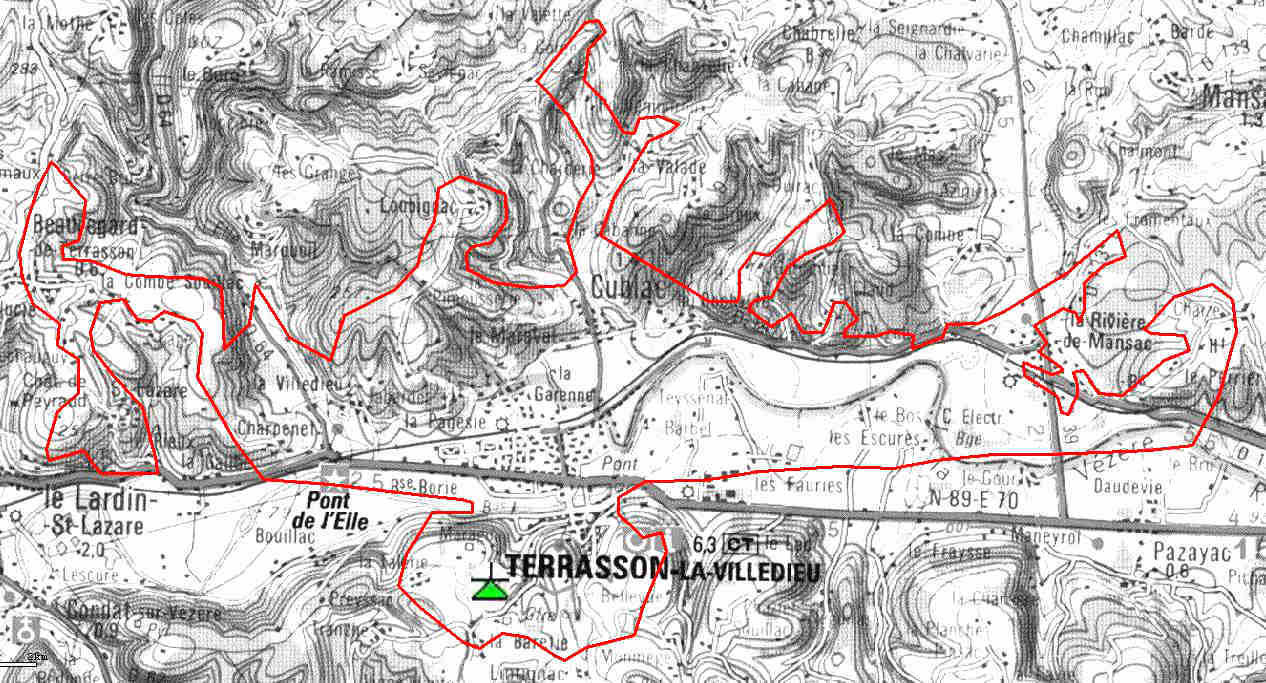

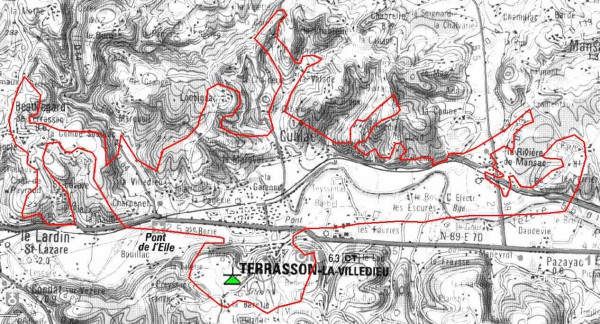

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

THIVIERS - LE DOGNON

:arrow: Localisation du pylône TDF du Dognon, commune de Thiviers.

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R6: 29V 1W (TDF).
R4: 34V 1W (TDF).
R7: 46V 1W (TDF).
R2: 47V 1W (TDF).
R1: 49V 1W (TDF).
R3: 50V 1W (TDF).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 46, le R3 sur le 32 et le R7 sur le canal 44
.

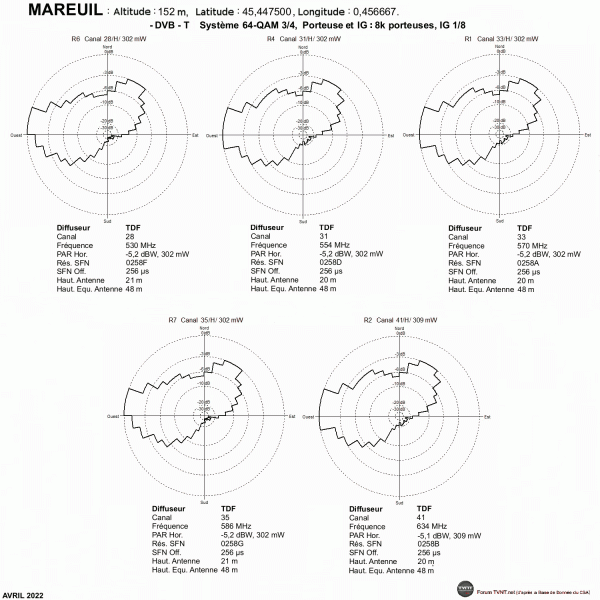

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

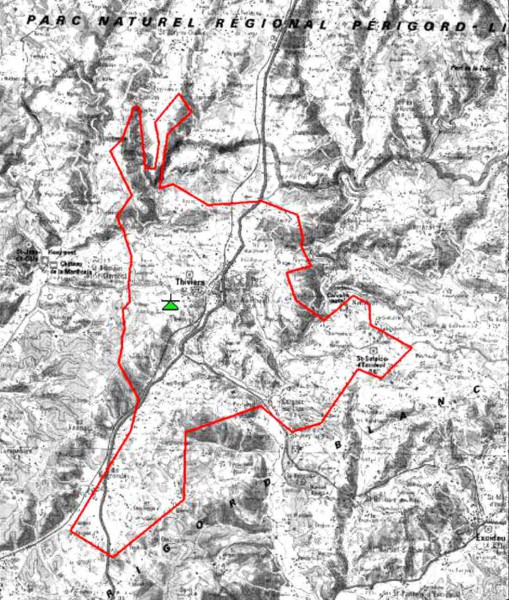

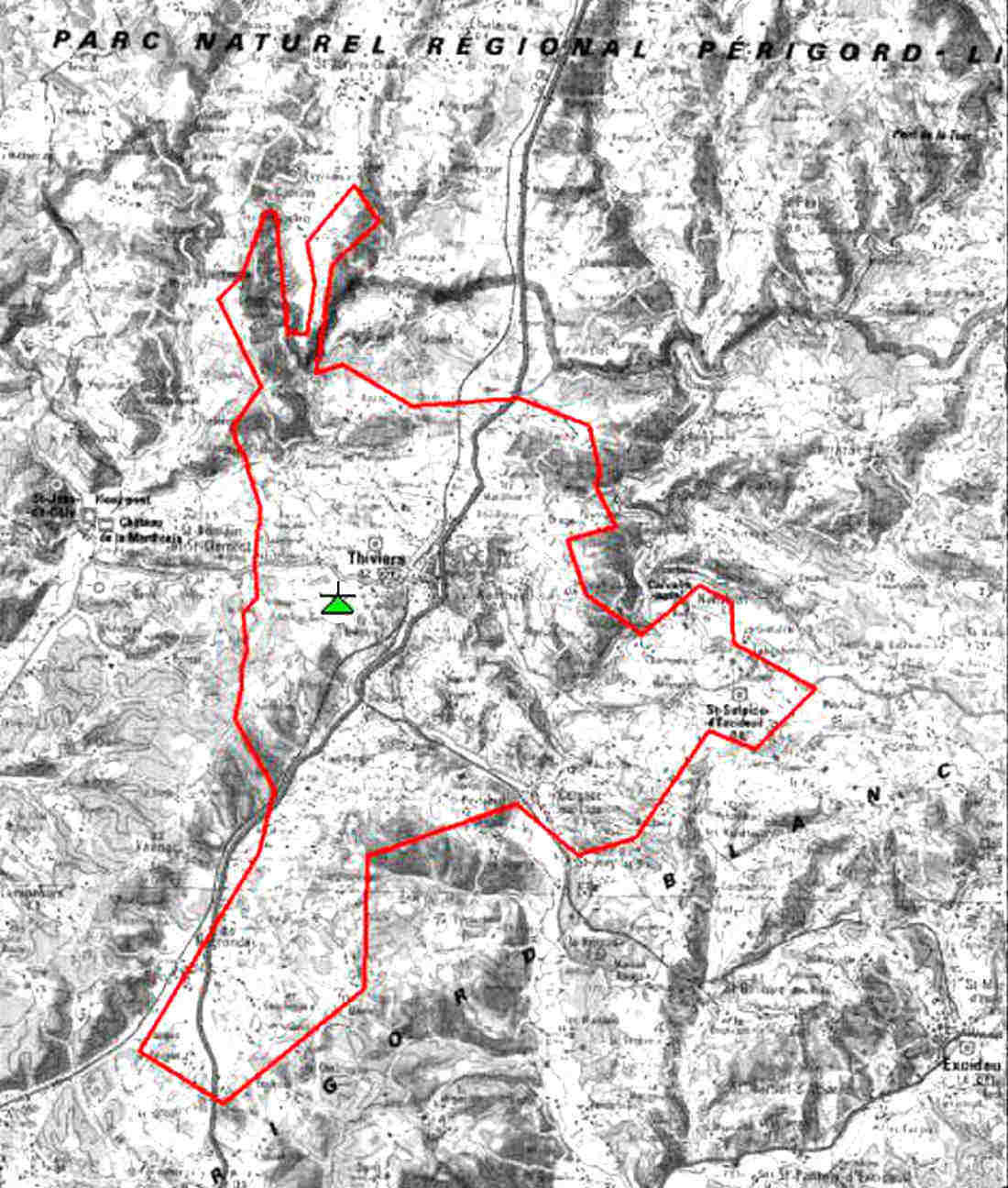

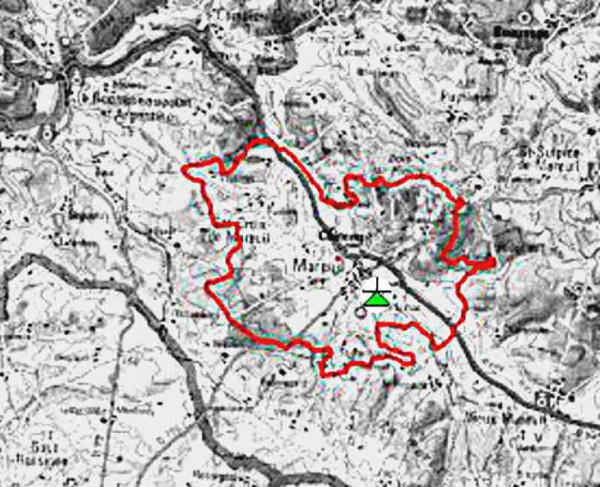

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

TRÉLISSAC - ESCOIRE

:arrow: Localisation du pylône TDF de La Grattade, sur la commune d'Escoire.

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 31H 6W (TDF).
R1: 33H 6W (TDF).
R2: 41H 6W (TDF).
R3: 56H 6W (TDF).
R6: 58H 6W (TDF).
R7: 59H 6W (TDF).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R3 passera sur le canal 22, le R6 sur le 28 et le R7 sur le canal 35
.

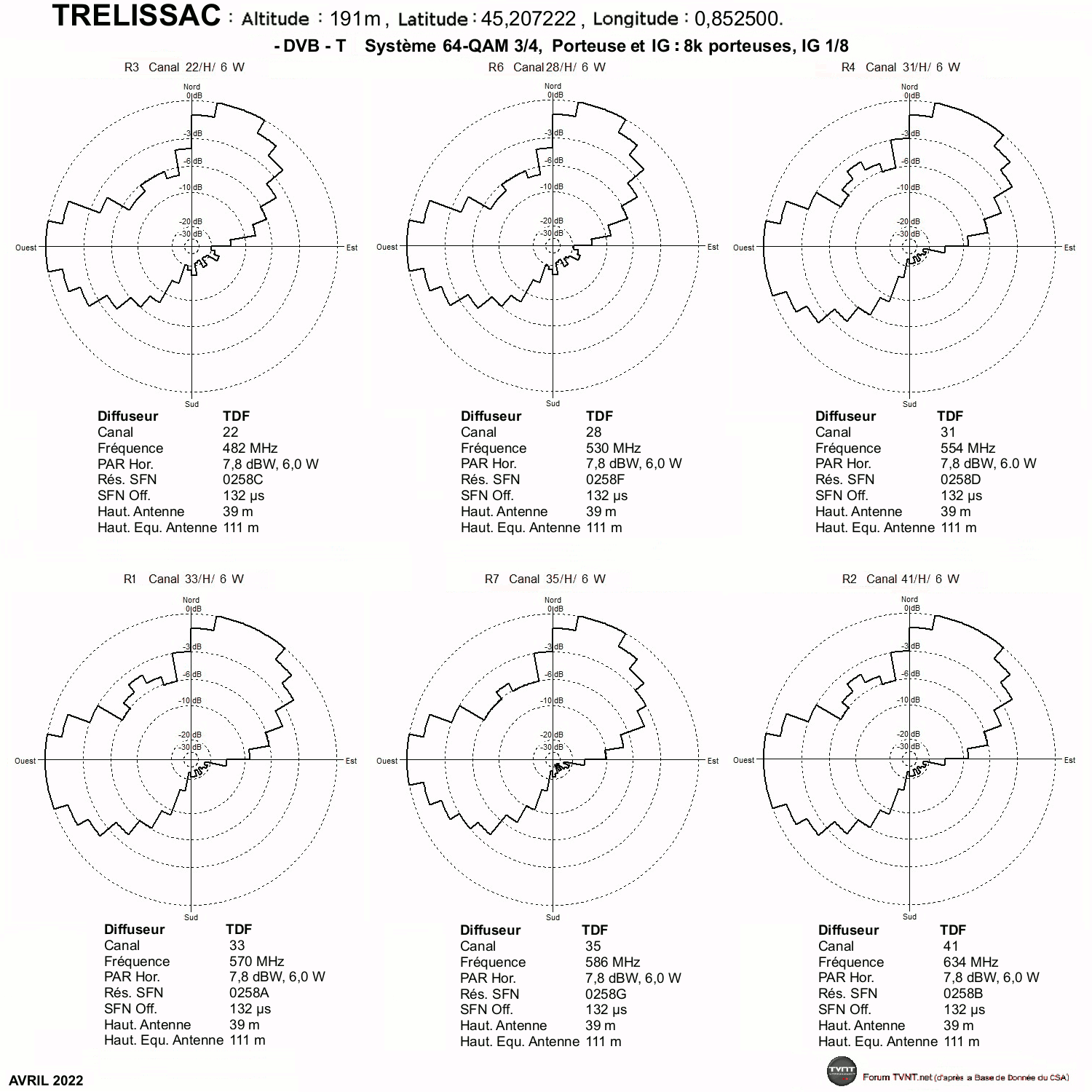

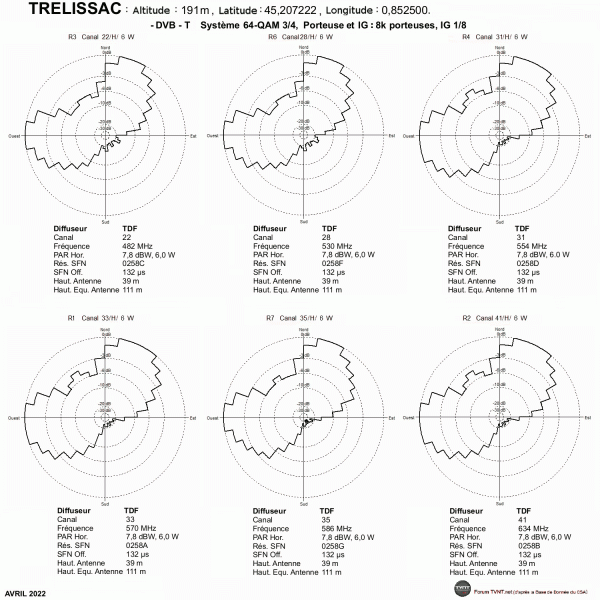

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

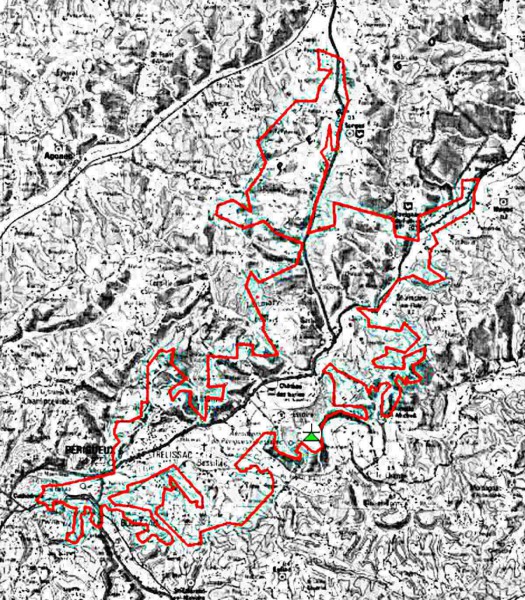

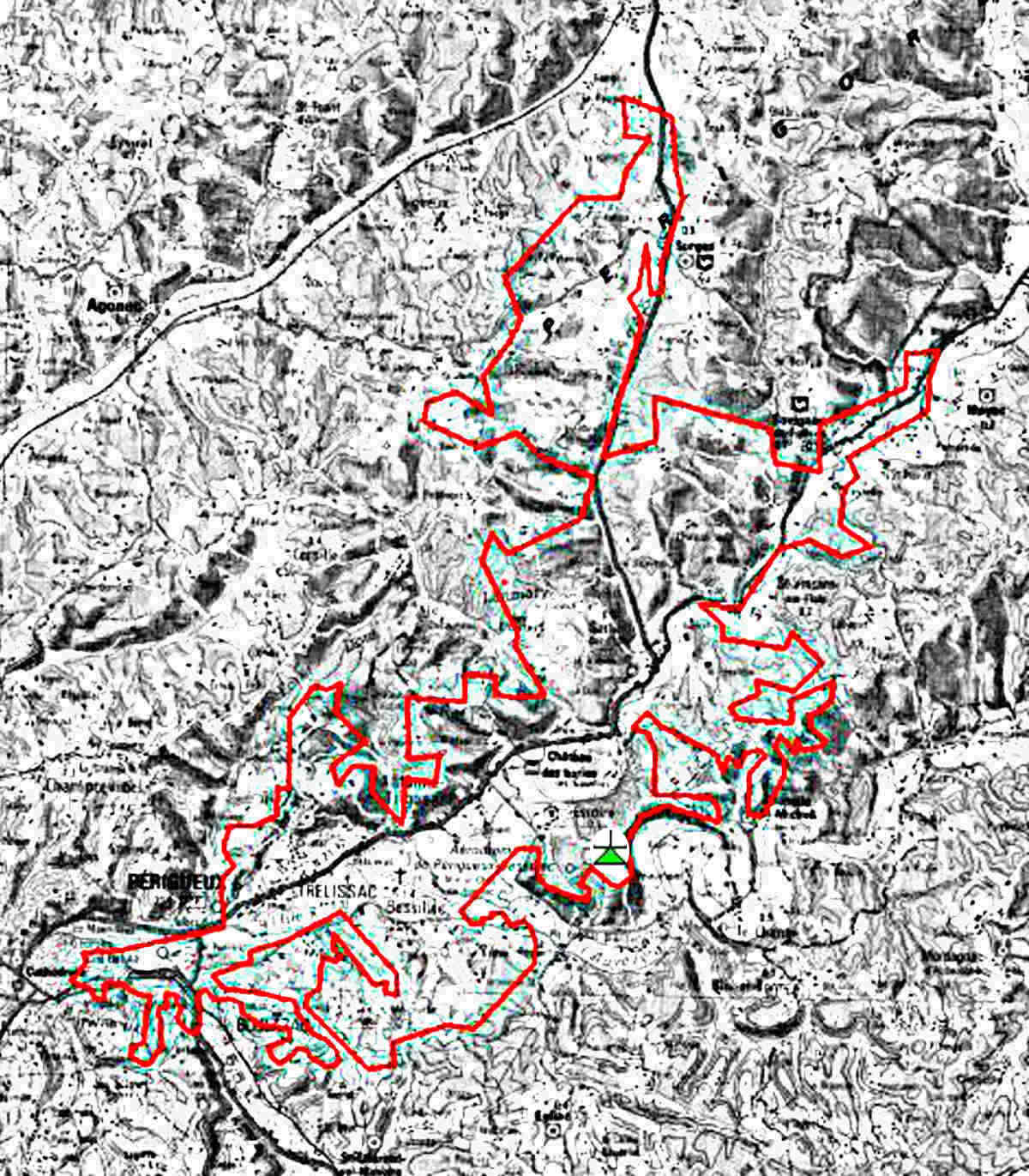

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

VERGT - LAMBERTIE

:arrow: Localisation du pylône TDF de Lambertie, commune de Vergt.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R4: 31H 5W (TDF).
R1: 33H 5W (TDF).
R2: 41H 5W (TDF).
R6: 58H 5W (TDF).
R7: 59H 5W (TDF).

MODIFICATIONS prévues le 4 décembre 2018 (phase 9 des réaménagements BANDE 700) :
le multiplex R6 passera sur le canal 28 et le R7 sur le canal 35
.

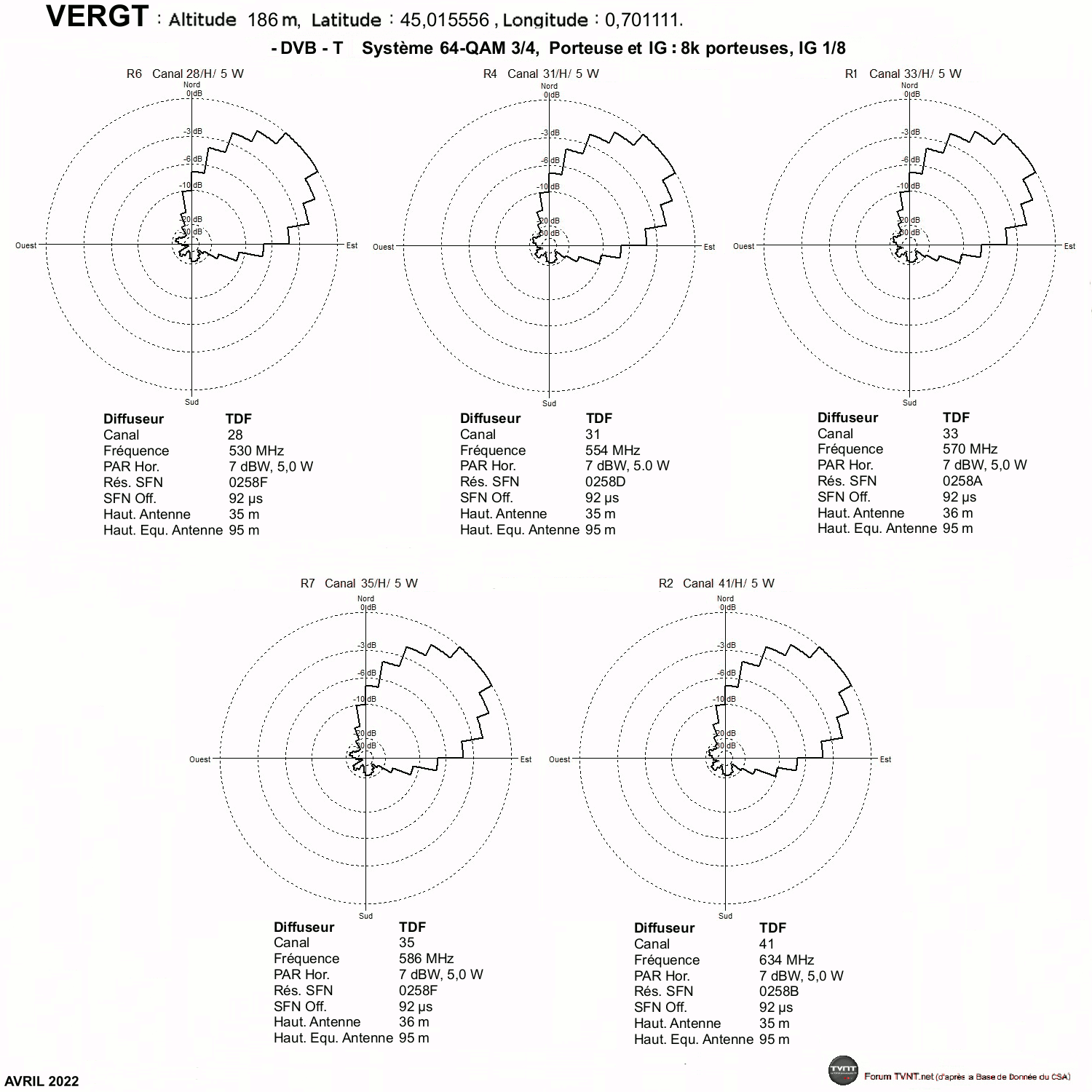

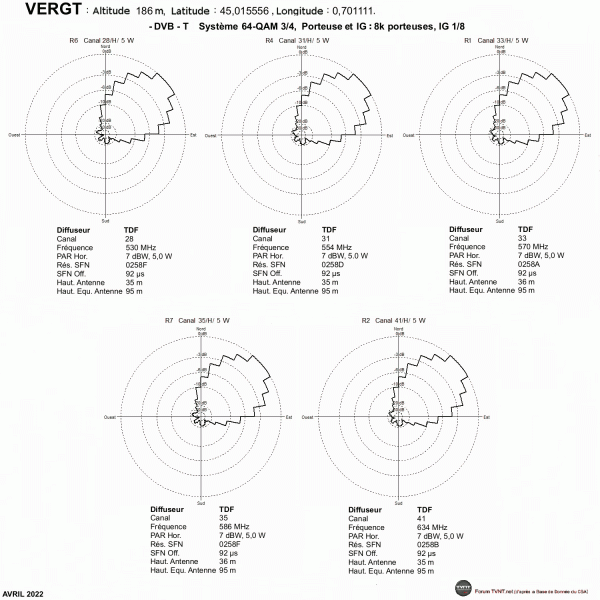

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

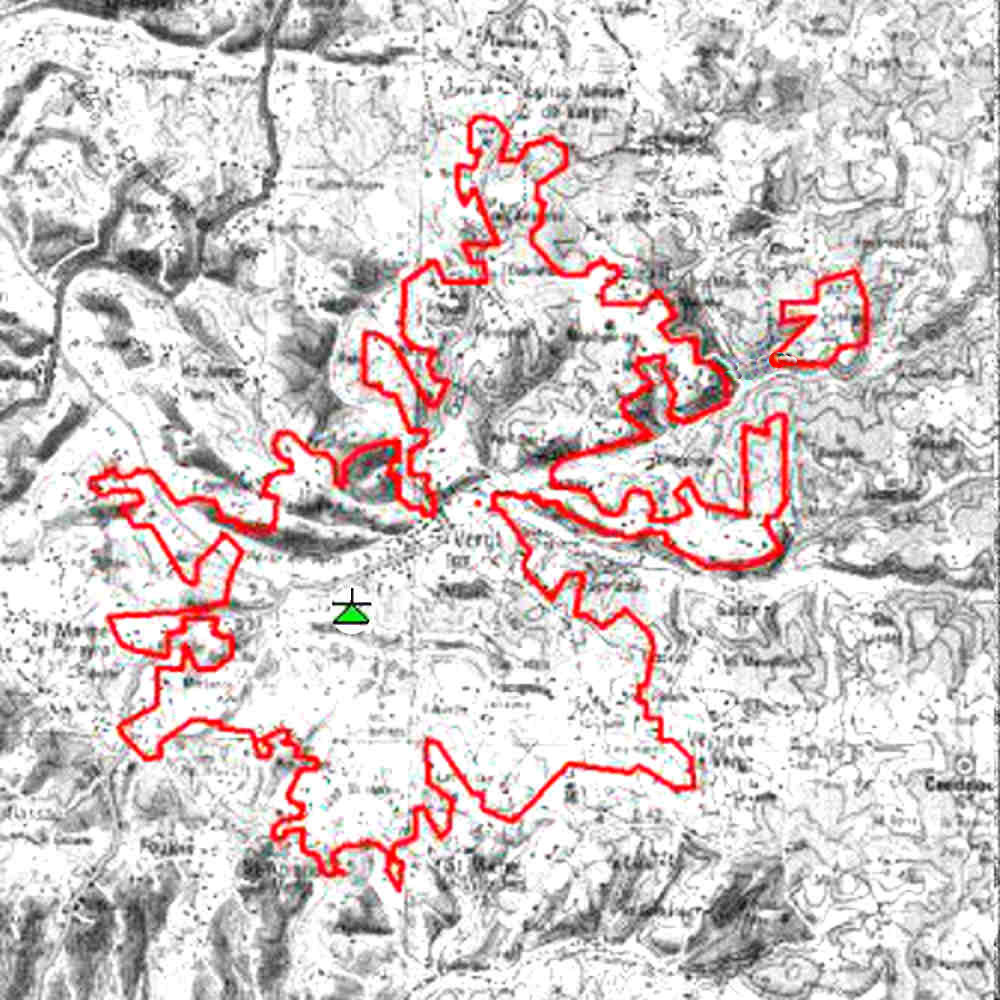

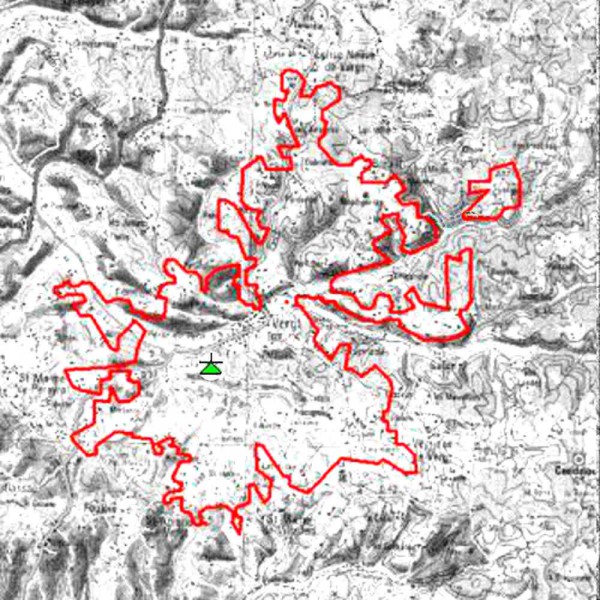

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------
Source des détails des caractéristiques techniques et des cartes de couverture des émetteurs : http://www.csa.fr
Dernière édition par Emmebel le 29 Sep 2018 11:54, édité 67 fois.
Raison: Mise a jour.
Terrestre : TV Sony KDL-42W829B, enregistreur Panasonic DMR-BWT745EC, antenne Televés DAT45+MRD
IP : Freebox HD 02C
Satellite : Xsat CDTV410, parabole Visiosat Bi-Sat G4 (19.2°E/13°E/5°O)
Laurent
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 3557
Inscription: 28 Juin 2005 10:54
Localisation: [38] Allevard

Messagepar FEEDELE » 30 Déc 2007 23:23

Bonsoir...comme le topic a été déplacé je repose ma question.Je suis de Villeneuve sur lot 47 et je reçois Audrix , le R2 en 642 MHz passe moi bien que les autres mux, est-ce qu'il est au départ plus faible que les autres?
MOTEUR HH GTSAT-DM14MG 52E à 63W PARABOLE TRIAX ATD 880(85*x95) + Inverto Black Ultra décodeur HD + en hertzien TNT complète
Avatar de l’utilisateur
FEEDELE
The king !
The king !

Messages: 11670
Inscription: 28 Déc 2007 13:42
Localisation: Sud-Ouest

Messagepar Jean-François » 06 Jan 2008 18:14

Bonsoir,

Pour ma part je reçois R2 assez mal aussi vers RIBERAC, mais c'est surtout R6 (canal 30) qui me pose pb. D'ailleurs depuis quelques jours je ne le reçois plus du tout!!!
Je pensais que ça pouvait être lié au gabarit de rayonnement mais ça n'a pas l'air d'être ça ni pour moi ni pour toi.
Par contre je reçois R1 et R4 beaucoup mieux que les autres.
Mais comme je viens de changer d'adaptateur et que les conditions météo sont mauvaises il y a tout qui s'emmêle!

JF
Jean-François
Grenouille
Grenouille

Messages: 472
Inscription: 30 Mai 2007 09:35
Localisation: Près de RIBERAC (24)

Messagepar cricri » 06 Jan 2008 18:32

FEEDELE a écrit:.. le R2 en 642 MHz passe moi bien que les autres mux, est-ce qu'il est au départ plus faible que les autres?

A priori non :
http://prod-csa.integra.fr/pdf/bergerac_audrix.pdf
Les canaux 39, 42 et 45 ont les mêmes restrictions ..
- Modérateur des forums de TVNT.net -
cricri
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 5022
Inscription: 28 Mar 2006 14:27

Messagepar johnny » 06 Jan 2008 18:36

:) pour Feedele: apparement pour bergerac audrix tous les mux sont à 10 kw.
cependant certains ont des restrictions.

regarde les gabarits de rayonnement: http://www.csa.fr/infos/autorisations/gabarits.php
johnny
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 4808
Inscription: 11 Déc 2007 16:04
Localisation: près d'Epinal

Messagepar johnny » 06 Jan 2008 19:38

Oups!! j'ai été un peu lent pour répondre :oops:
johnny
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 4808
Inscription: 11 Déc 2007 16:04
Localisation: près d'Epinal

Messagepar FEEDELE » 06 Jan 2008 20:45

Et ensuite on fait comment avec la cible :mrgreen: ...si encore il y avait un plan en dessous ce serait mieux lisible :roll: j'ai jamais bien compris comment ça marchait!!!....la partie rouge quand elle est sur la circonférence entierement veut dire que le mux porte en tous sens pareil je suppose et pour certains on voit que des parties sont pas en circonférences donc il y a des restrictions dans ces directions...c'est ça?...si oui je fais un pari que je suis dans la direction des "volcans" en surface de la lune :lol:
MOTEUR HH GTSAT-DM14MG 52E à 63W PARABOLE TRIAX ATD 880(85*x95) + Inverto Black Ultra décodeur HD + en hertzien TNT complète
Avatar de l’utilisateur
FEEDELE
The king !
The king !

Messages: 11670
Inscription: 28 Déc 2007 13:42
Localisation: Sud-Ouest

Messagepar johnny » 06 Jan 2008 21:08

:) le 0 correspond au nord. l'emetteur est au centre de la cible.
tu supperpose le gabarit à une carte de ta région ainsi tu verra si tu es concerné par une restriction
johnny
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 4808
Inscription: 11 Déc 2007 16:04
Localisation: près d'Epinal

Messagepar FEEDELE » 06 Jan 2008 21:39

Et la carte comment je la superpose :roll: et il faut aussi mettre la même échelle non?....dois-je imprimer sur un calque en choisissant une échelle en fonction de la carte .... :?:
MOTEUR HH GTSAT-DM14MG 52E à 63W PARABOLE TRIAX ATD 880(85*x95) + Inverto Black Ultra décodeur HD + en hertzien TNT complète
Avatar de l’utilisateur
FEEDELE
The king !
The king !

Messages: 11670
Inscription: 28 Déc 2007 13:42
Localisation: Sud-Ouest

Messagepar johnny » 06 Jan 2008 22:08

:? ben moi je supperposerais le gabarit à la carte de couverture de TDF:
http://www.tdf.fr/tnt-cartes-couverture/?dpt=47
johnny
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 4808
Inscription: 11 Déc 2007 16:04
Localisation: près d'Epinal
