33 - Gironde [Bordeaux-Bouliac, Lesparre-Médoc]

[Laurent]

Liste des émetteurs du département de la Gironde :

Émetteurs Principaux :
- Bordeaux - Est - Bouliac.
- Lesparre - Est - Les Aribeyres.

Émetteurs Locaux :
- Arcachon 1 - Le Piraillan.
- Bordeaux - Centre - Caudéran.
- Langoiran - Portets.
- Latresne - Château d'Eau.
- Soulac-sur-Mer - Station DTRN.

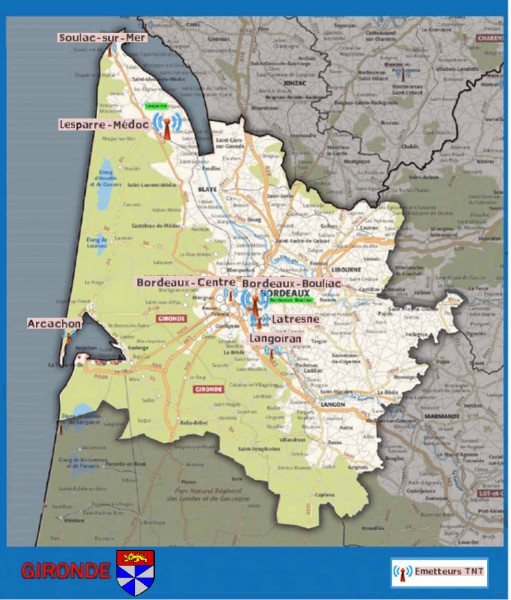

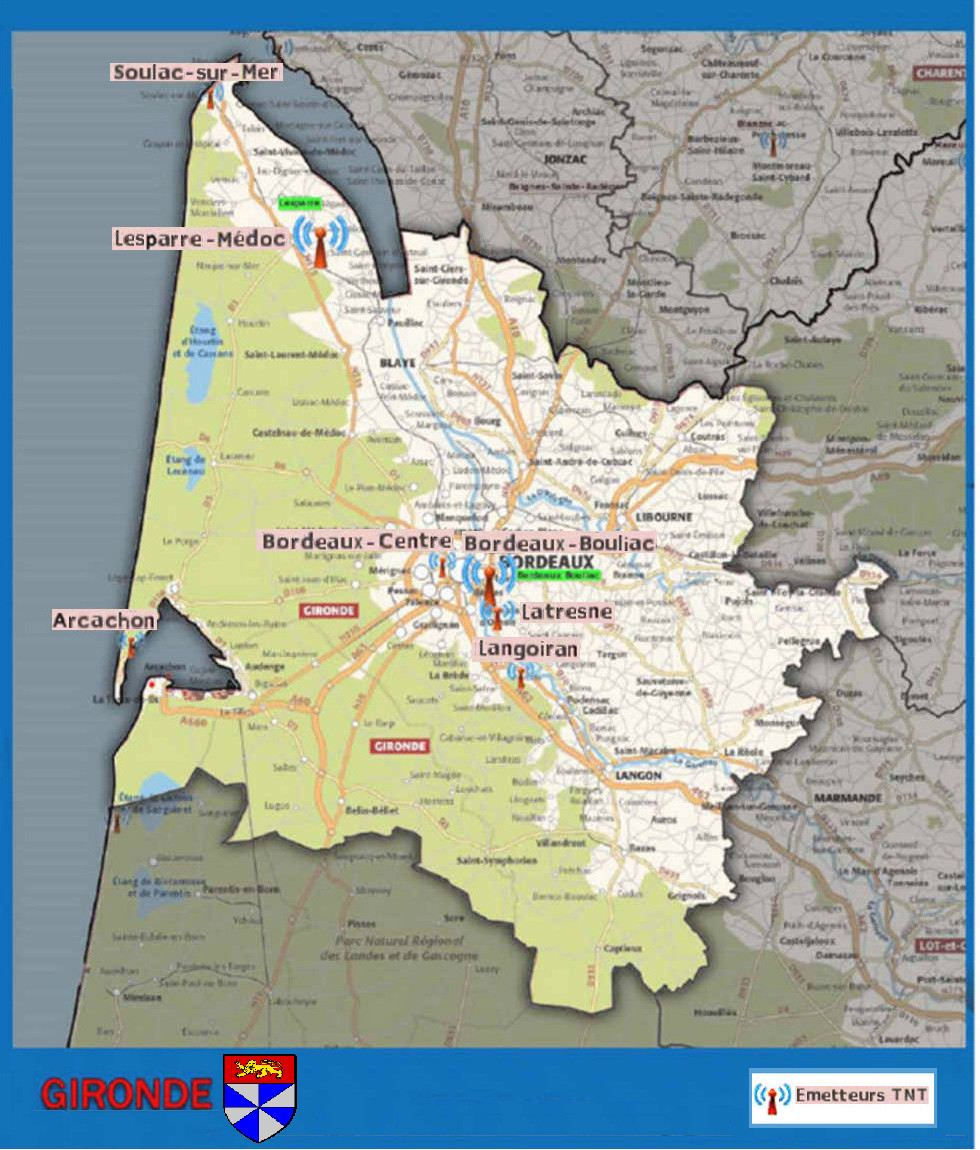

Emplacement des émetteurs du département de la Gironde :

Cliquez sur la carte pour l'agrandir

Carte interactive des émetteurs TNT et FM de la Gironde réalisée par Gaël01:
https://drive.google.com/open?id=13CgkttUhdBvu9cVce1wkdahf2LjmaVjR&usp=sharing

Liste des anciens topics :
Emetteurs de Bordeaux (Bouliac et Caudéran)
Emetteur d'Arcachon - Le Piraillan


Couverture des émetteurs TNT :
Pour identifier de quel émetteur vous dépendez, recherchez votre commune par l'intermédiaire des outils disponibles sur les sites de TNTtest, du CSA ou de TDF :
Test de couverture TNTtest
Zones de couverture du CSA
Test de couverture TDF


COMPOSITION DES MULTIPLEX NATIONAUX




La composition du multiplex local (R1) est donnée ci-dessous, avec la description de chaque émetteur.

-------------------------------------------------------------------------------------

BORDEAUX - EST - BOULIAC

Émetteur principal.

Localisation du pylône TDF avenue du domaine de Vialle, sur la commune de Bouliac.

Copyright TDF.
D'autres photos sont disponibles ici

Page Wikipedia consacrée à ce site
ATTENTION les données techniques de l'émetteur ne sont pas nécessairement à jour dans la page Wikipédia.


Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R1: 23H 63kW (TDF).
R7: 26H 63kW (TDF).
R6: 30H 63kW (TDF).
R2: 37H 36kW (TDF).
R4: 39H 63kW (TDF).
R3: 45H 63kW (TDF).

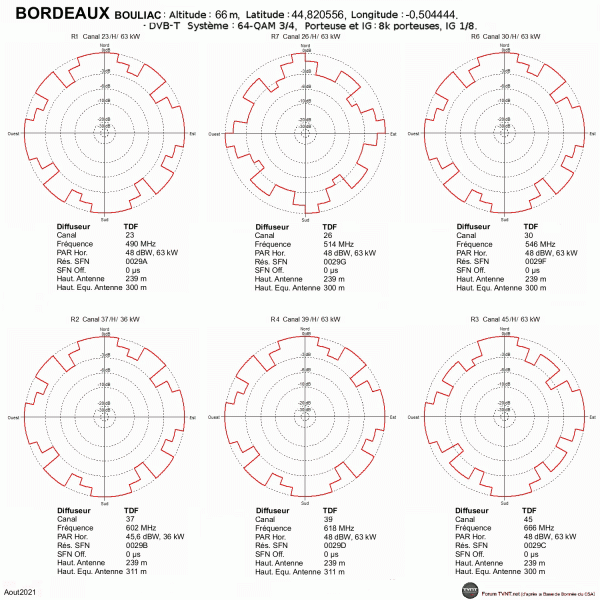

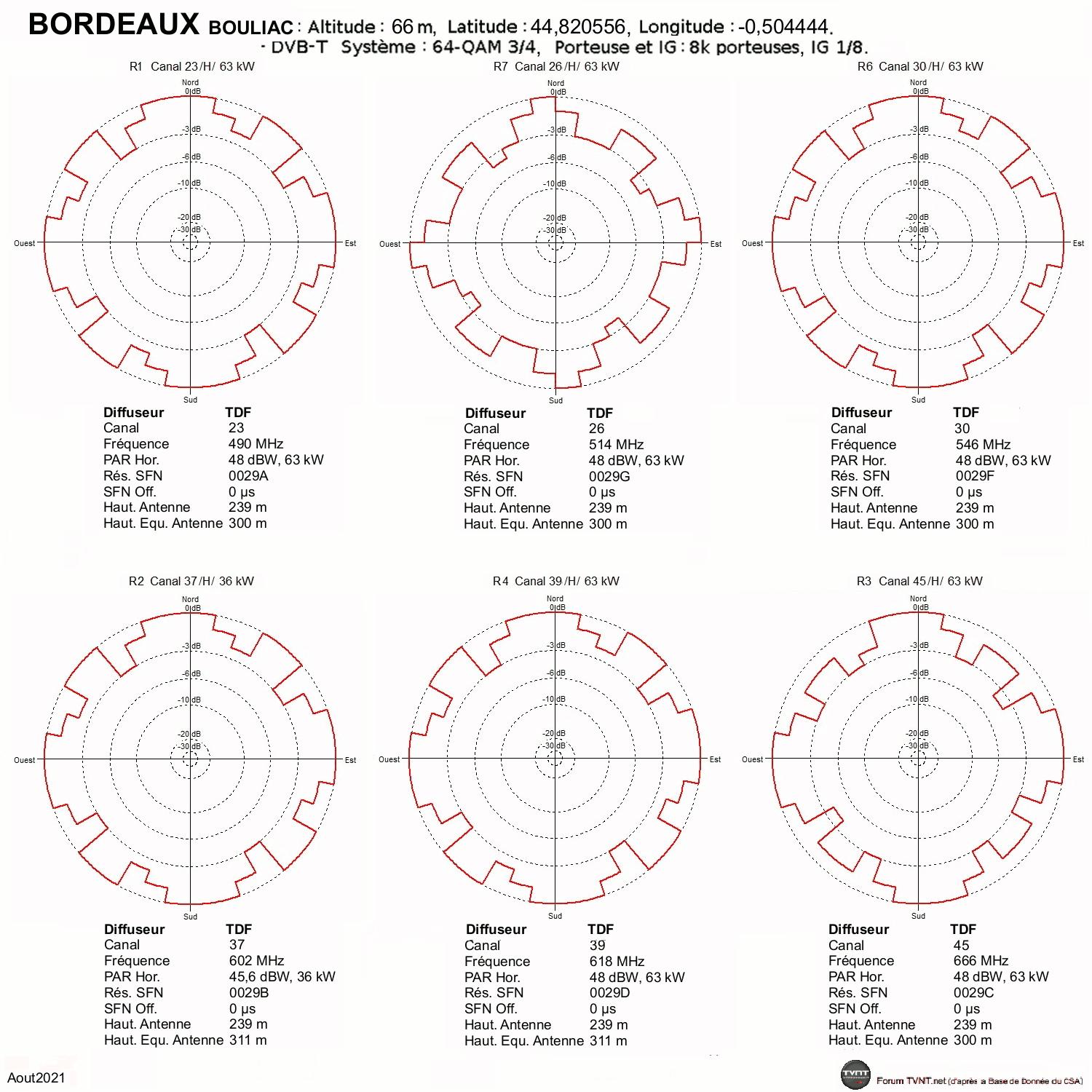

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

-------------------------------------------------------------------------------------

LESPARRE - EST - LES ARIBEYRES

Émetteur principal.

Il y a 2 pylônes pour diffuser la TNT sur Lesparre Médoc :
Localisation de l'ex-pylône ITAS TIM des Aribeyres, aujourd'hui géré par TDF, commune de Lesparre-Médoc, sur lequel TDF diffuse les multiplex R1, R2, R3 et R7.

Localisation du pylône TOWERCAST du chemin de Belette, commune de Lesparre-Médoc, qui diffuse les multiplex R4 et R6 :

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R4: 31H 1kW (TOWERCAST).
R3: 32H 1kW (TDF).
R2: 42H 1kW (TDF).
R1: 44H 1kW (TDF).
R6: 46H 1kW (TOWERCAST).
R7: 48H 1kW (TDF).

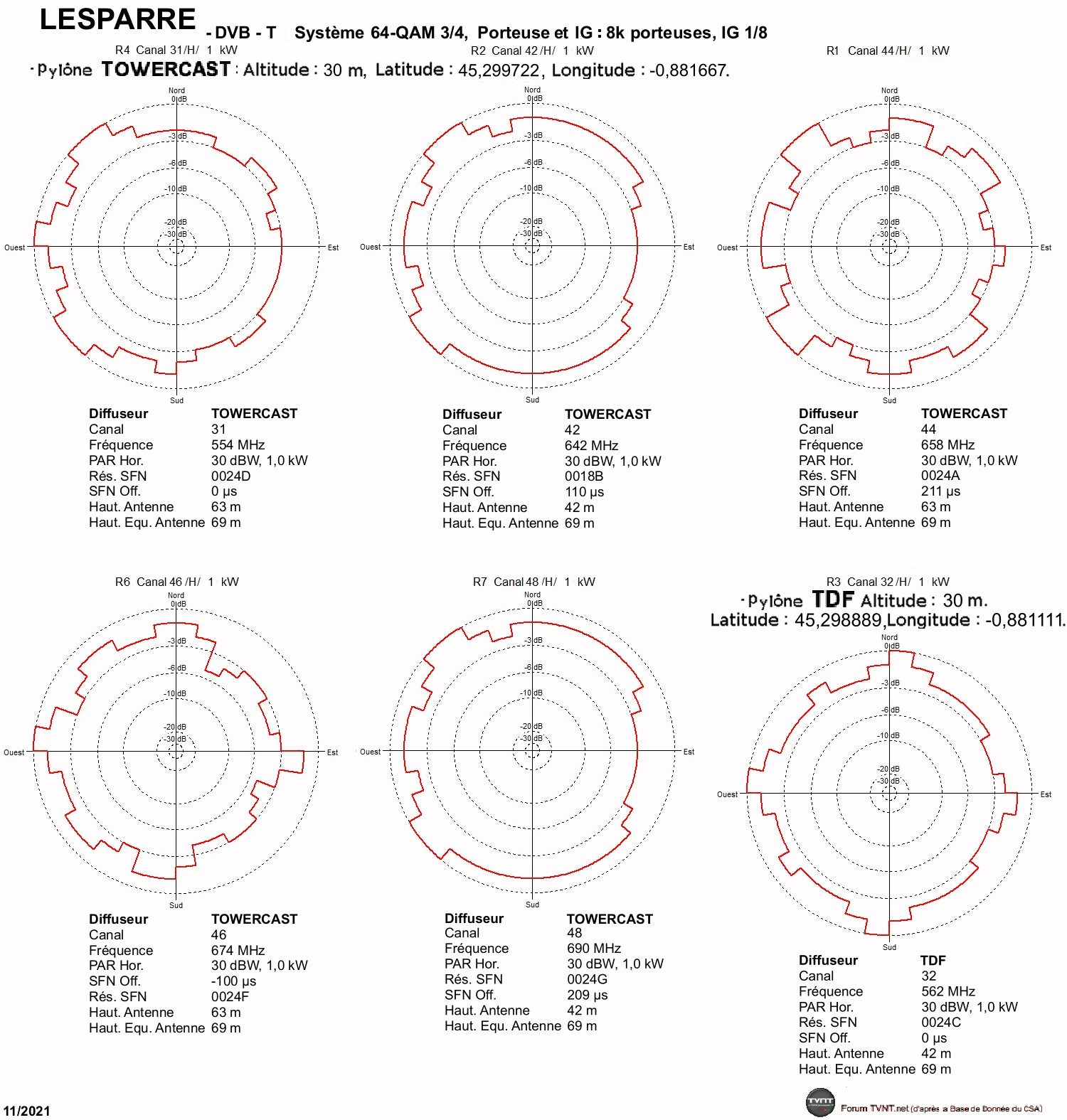

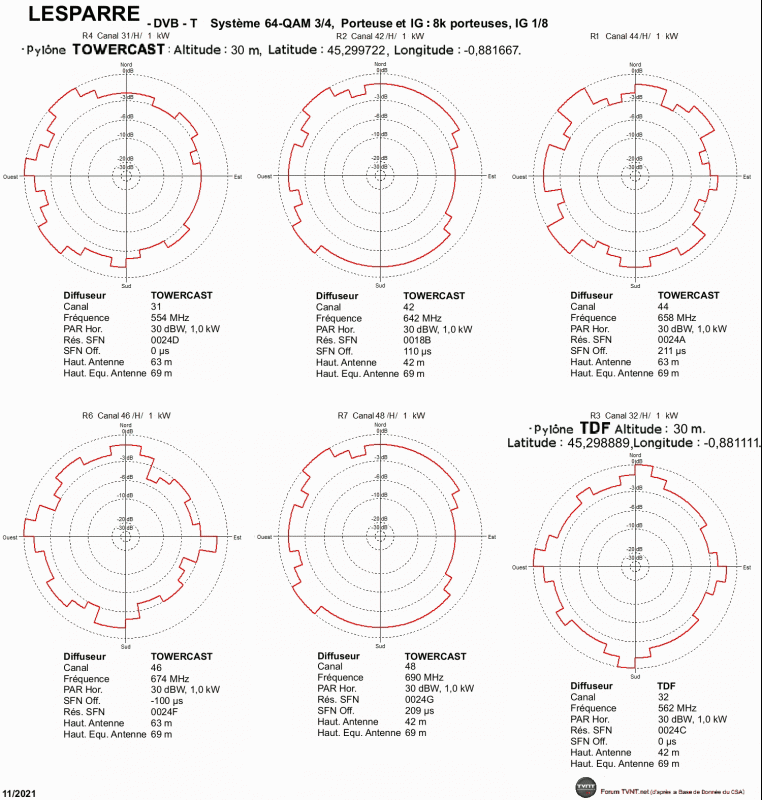

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

-------------------------------------------------------------------------------------

ARCACHON 1 - LE PIRAILLAN

Localisation du pylône TDF du Piraillan, sur la commune de Lège-Cap Ferret.

Copyright TDF.
D'autres photos sont disponibles ici

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R1: 23H 100W (TOWERCAST).
R7: 26H 100W (TOWERCAST).
R6: 30H 100W (TOWERCAST).
R2: 37H 100W (TOWERCAST).
R4: 39H 100W (TOWERCAST).
R3: 45H 100W (TDF).

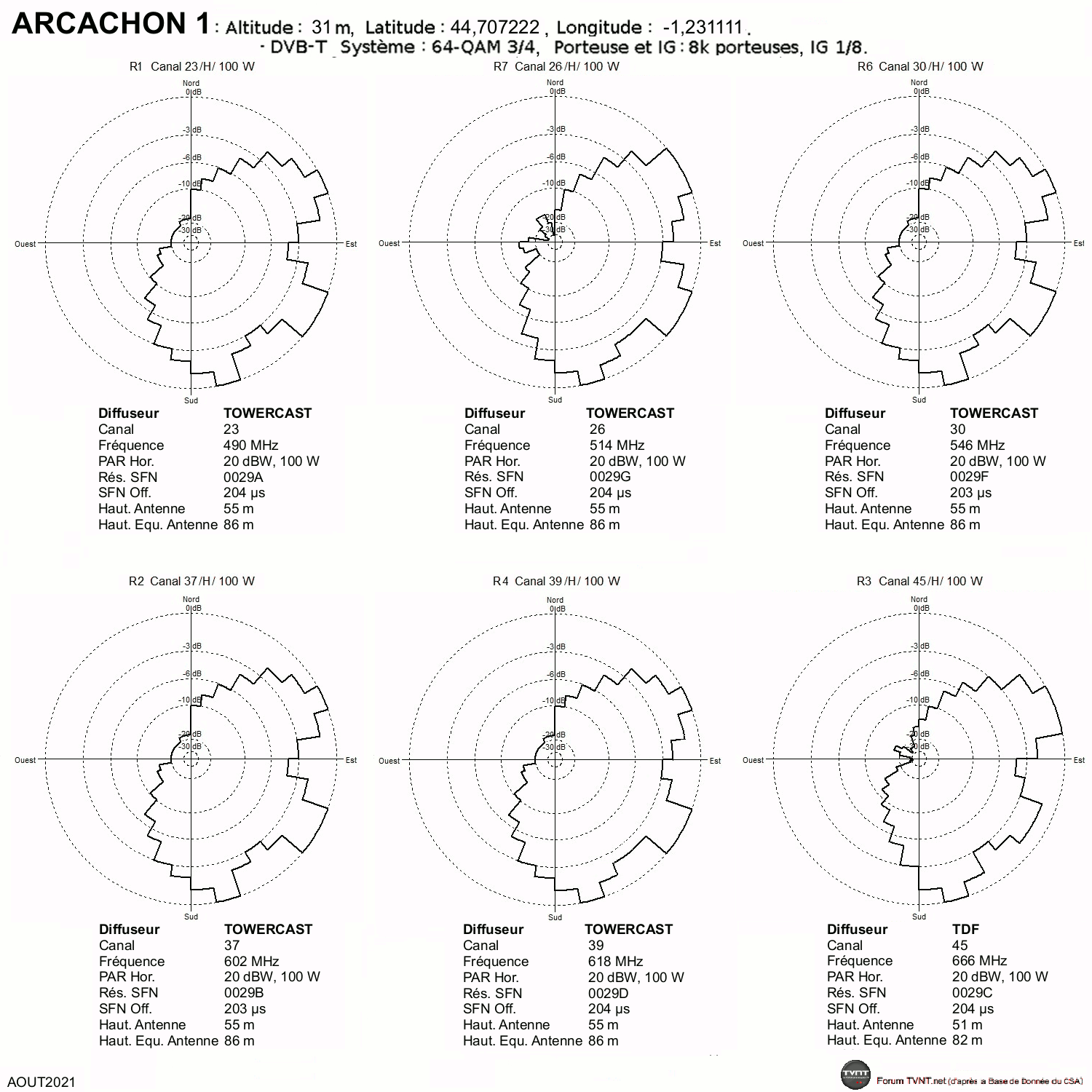

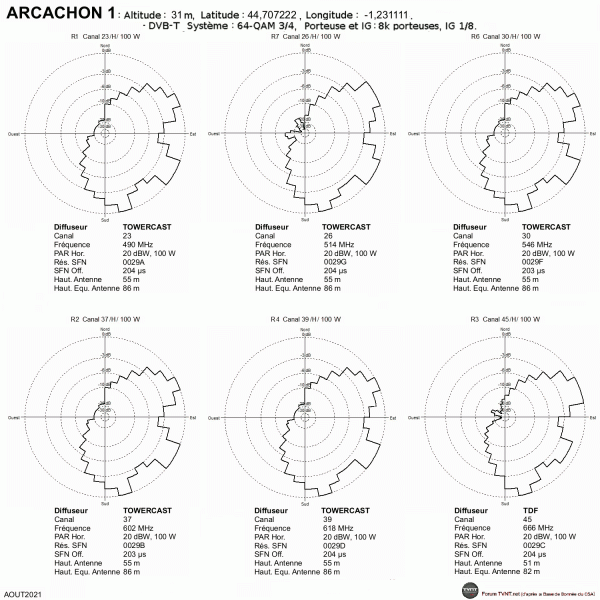

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

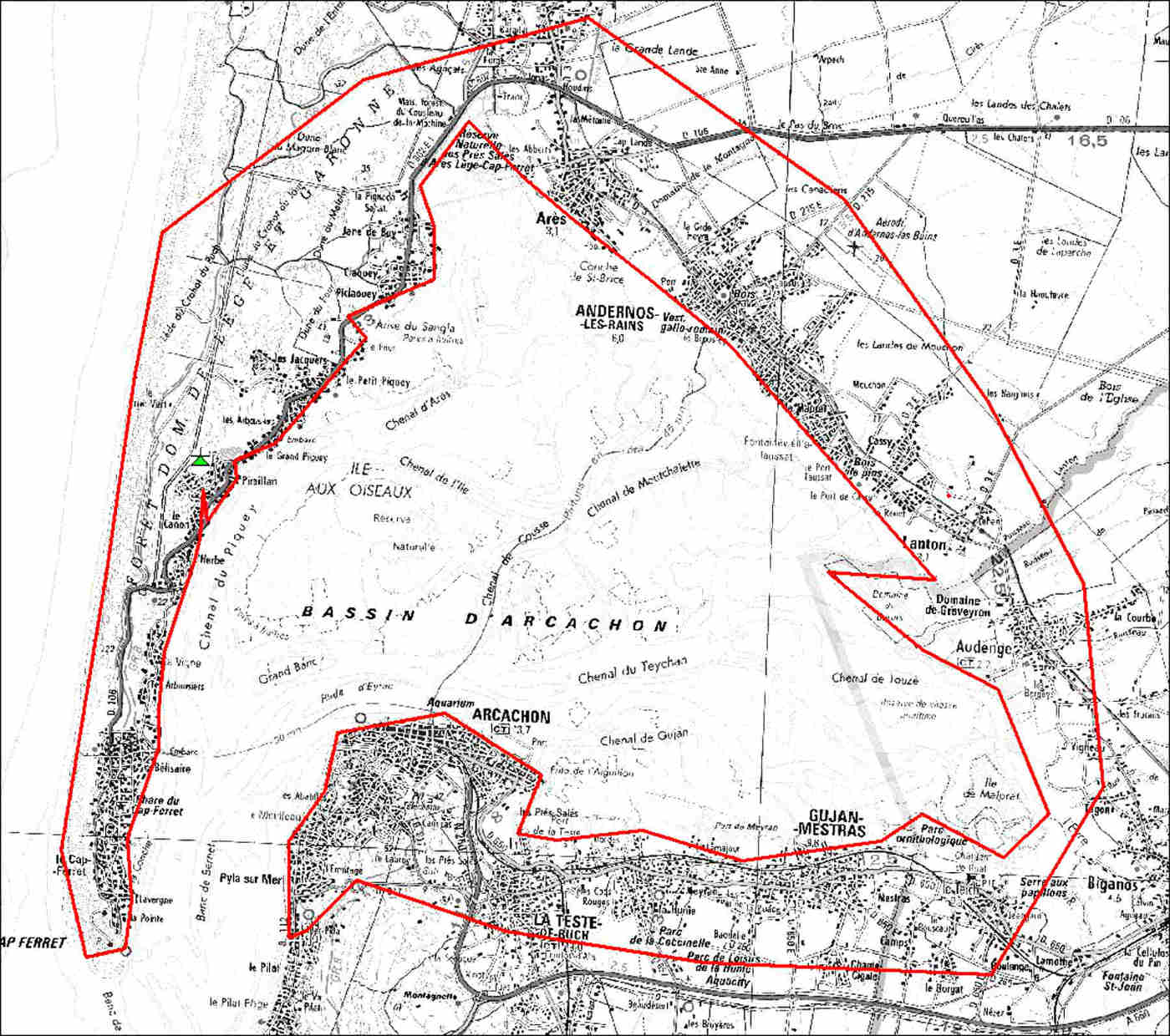

Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

BORDEAUX - CAUDÉRAN

Localisation du pylône TDF de la Cité Administrative, quartier Caudéran à Bordeaux

Copyright TDF.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R1: 23H 11W (TDF).
R7: 26H 11W (TOWERCAST).
R6: 30H 11W (TOWERCAST).
R2: 37H 11W (TDF).
R4: 39H 11W (TOWERCAST).
R3: 45H 10W (TDF).

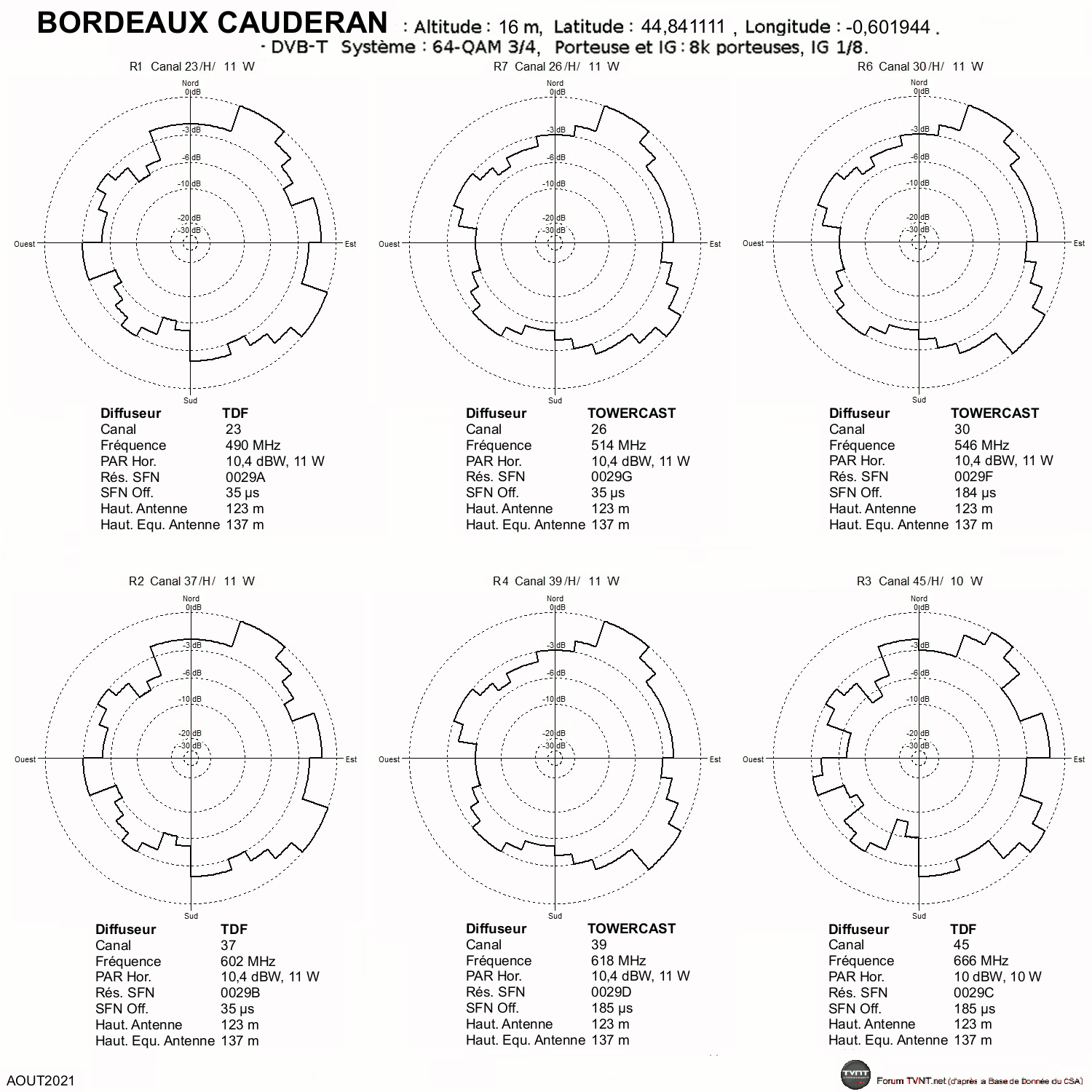

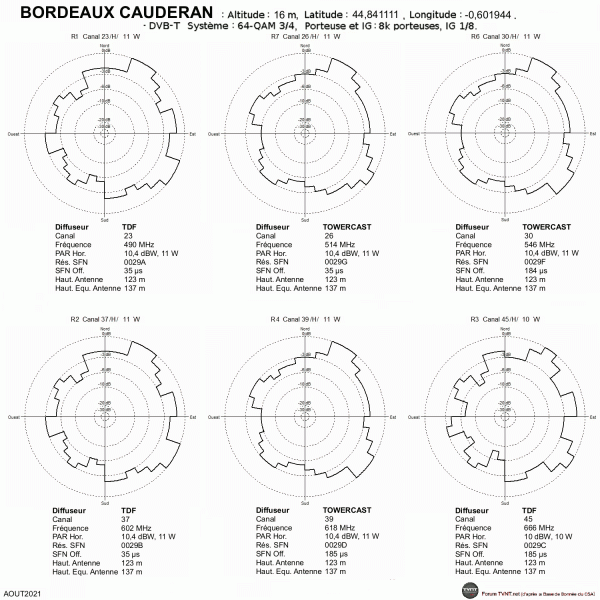

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

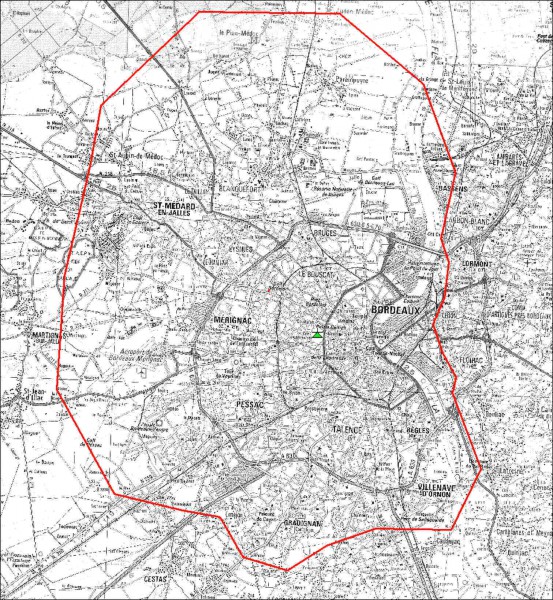

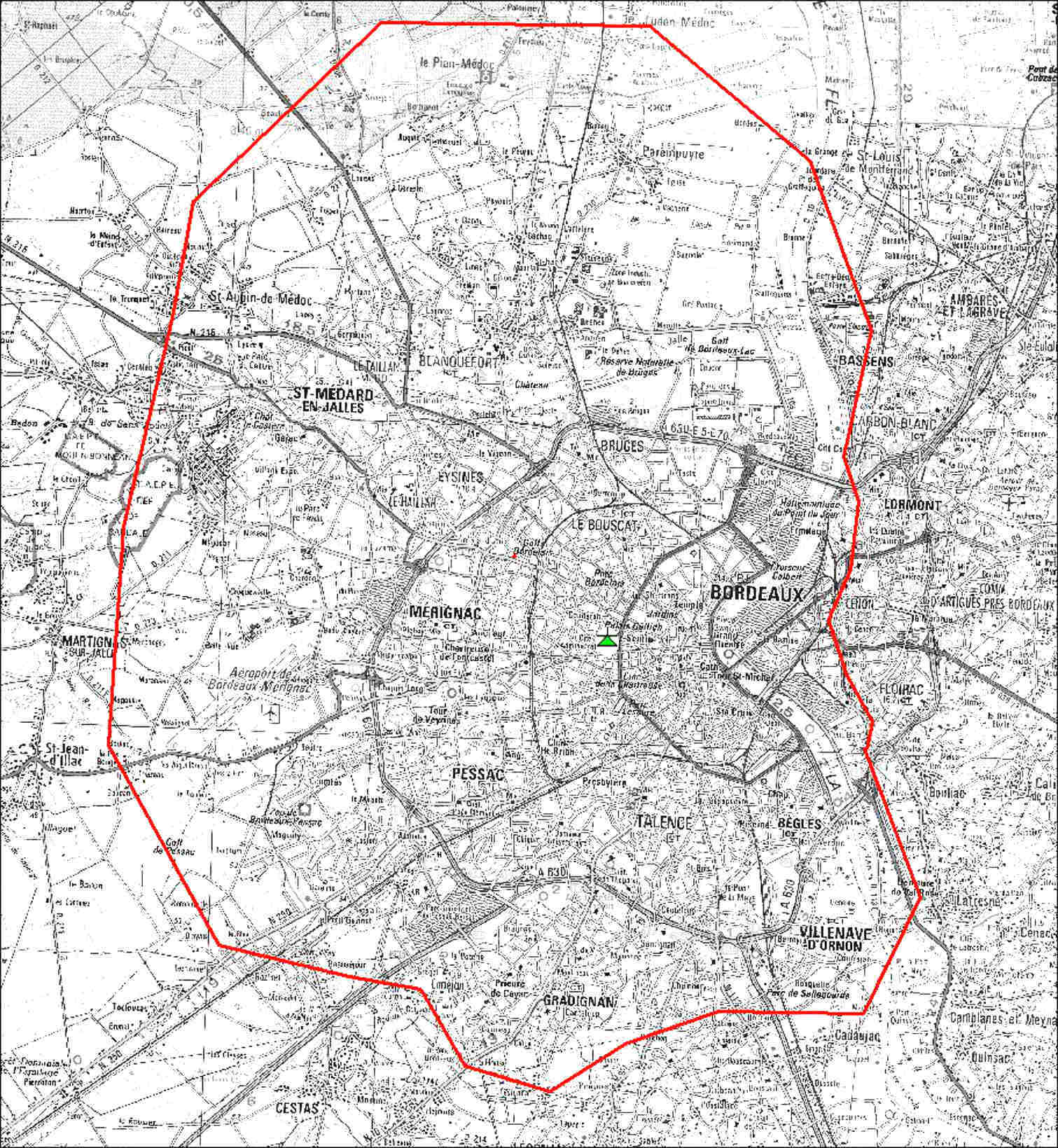

Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

LANGOIRAN - PORTETS

Localisation du pylône TDF d'Artiguemigot, sur la commune de Portets.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R1: 23H 6W (TDF).
R7: 26H 6W (TDF).
R6: 30H 6W (TDF).
R2: 37H 6W (TDF).
R4: 39H 6W (TDF).
R3: 45H 6W (TDF).

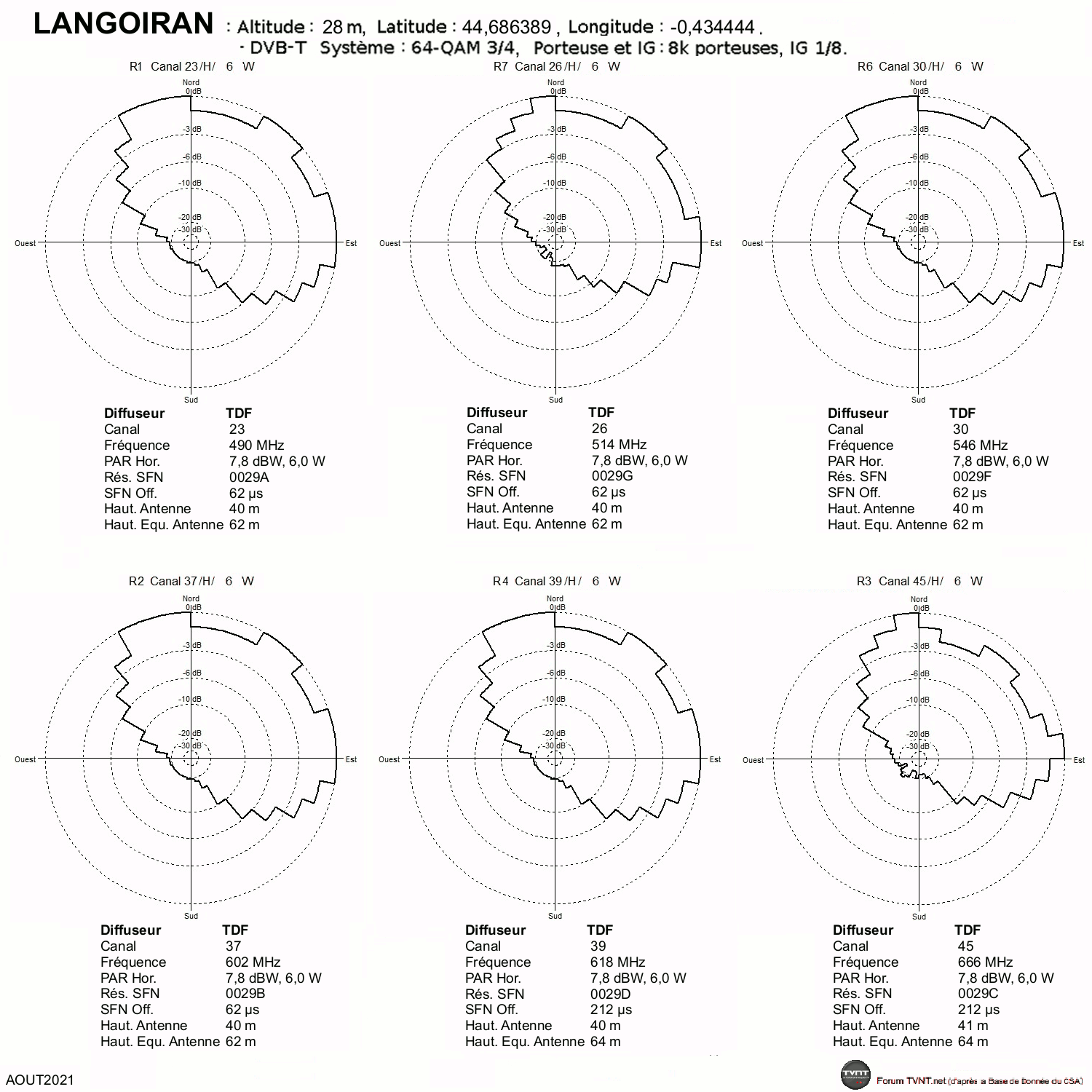

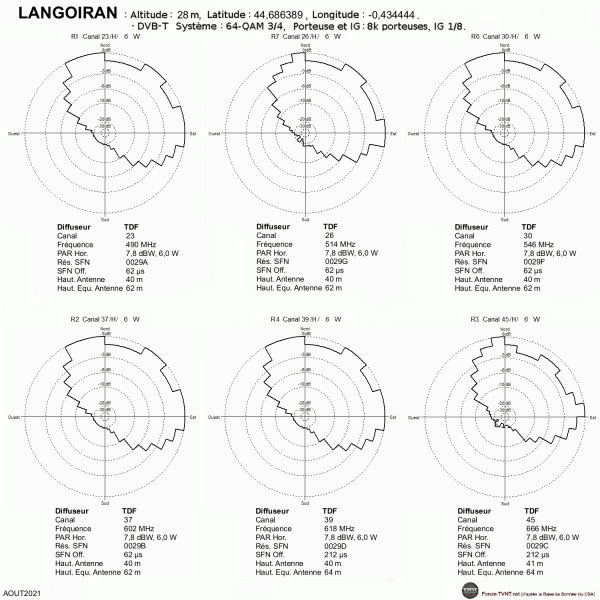

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

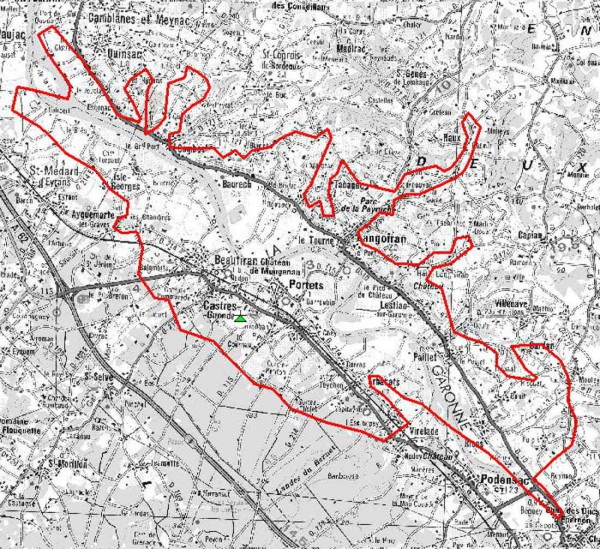

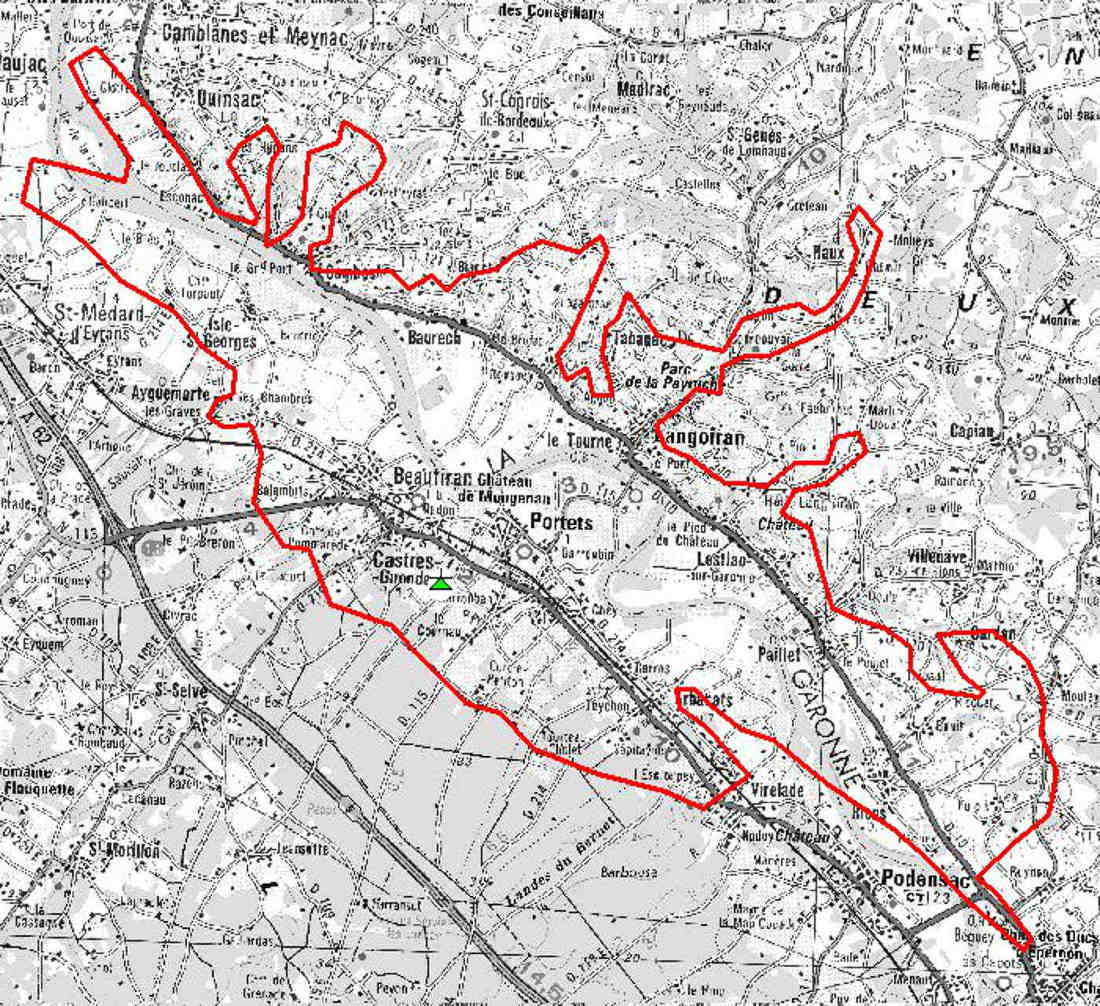

Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

LATRESNE - CHÂTEAU D'EAU

Localisation du pylône TDF du Château d'Eau, commune de Latresne.

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R1: 23H 330mW (TDF).
R7: 26H 300mW (TDF).
R6: 30H 300mW (TDF).
R2: 37H 300mW (TDF).
R4: 39H 300mW (TDF).
R3: 45H 300mW (TDF).

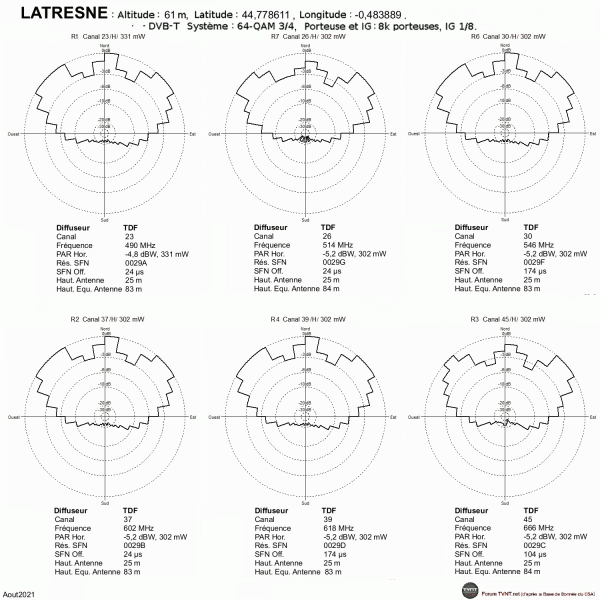

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------

SOULAC-SUR-MER - STATION D.T.R.N.

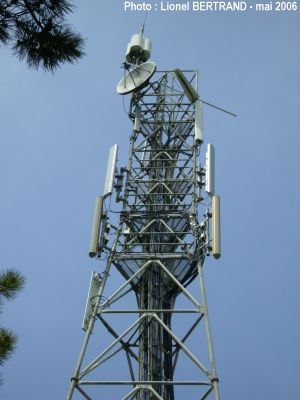

Localisation de la station hertzienne Orange, dune de Lespine, commune de Soulac-sur-Mer


D'autres photos sont disponibles ici

Composition du multiplex R1 :



Caractéristiques techniques des multiplex :
R4: 31H 3,5W (TDF).
R3: 32H 3,5W (TDF).
R1: 38H 3,5W (TDF).
R2: 42H 3,5W (TDF).
R6: 46H 3,5W (TDF).
R7: 48H 3,5W (TDF).

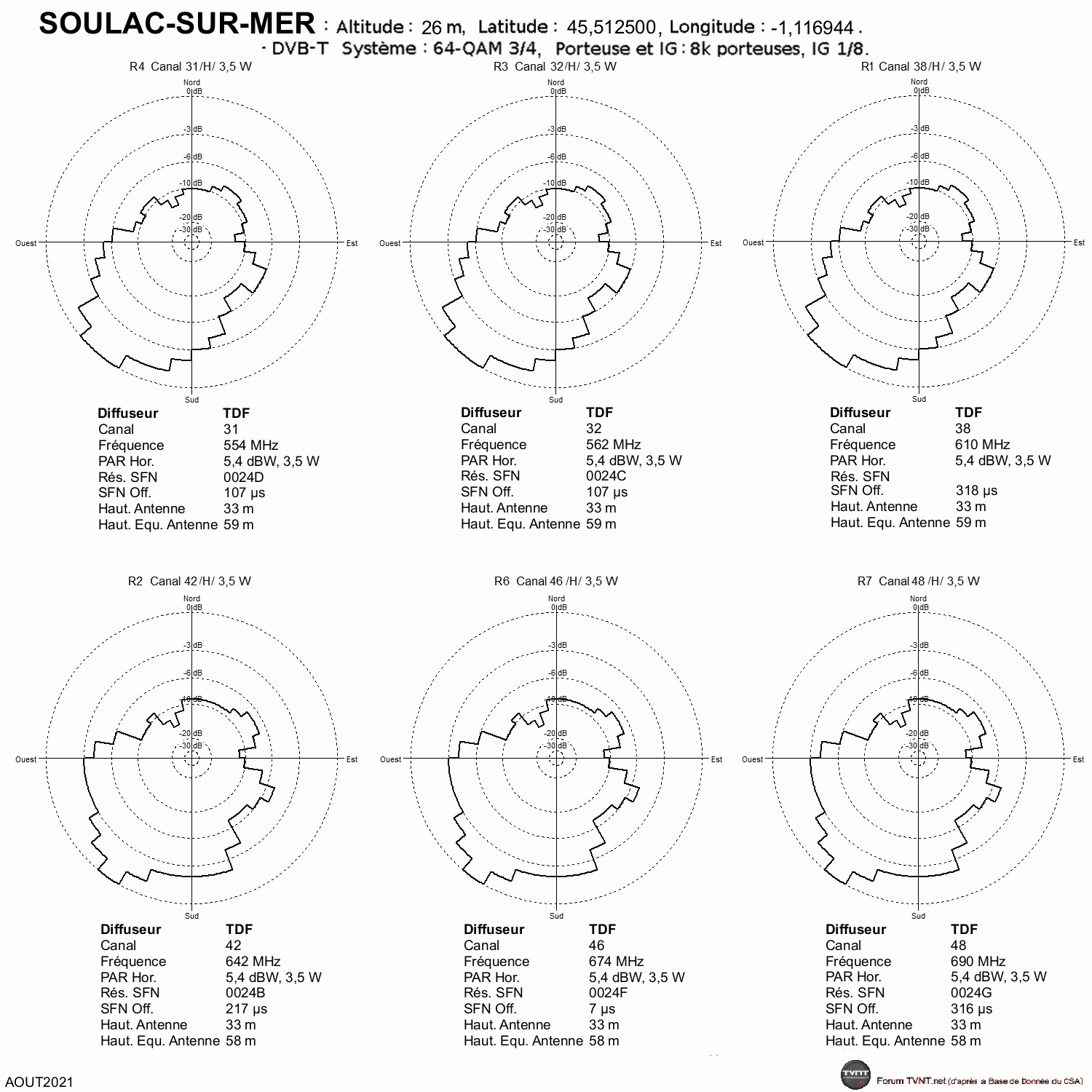

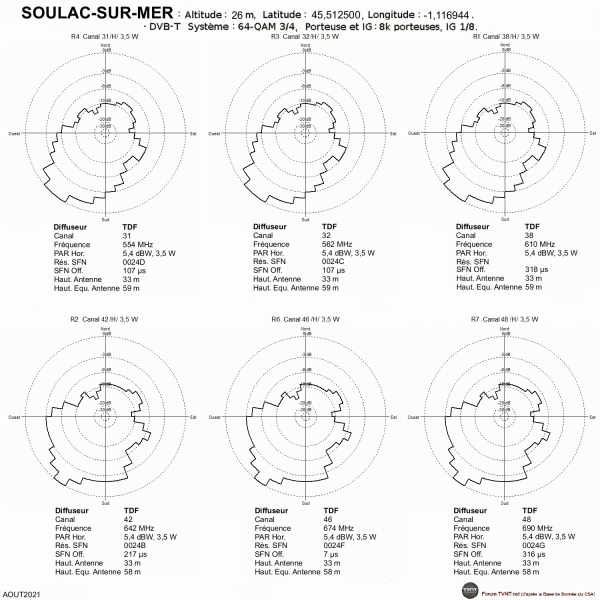

Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

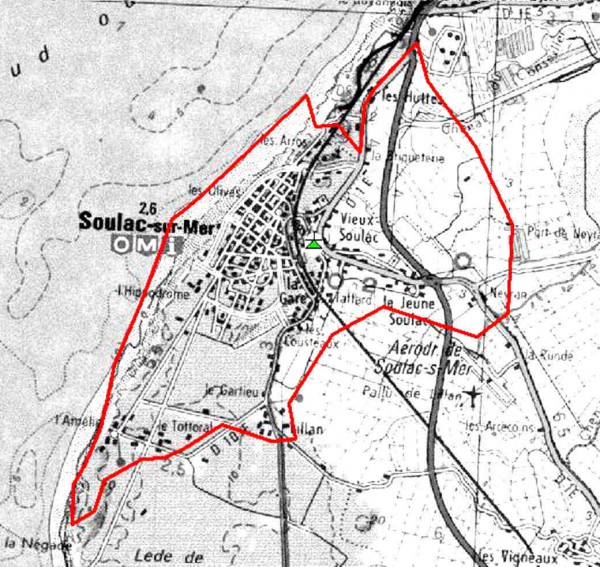

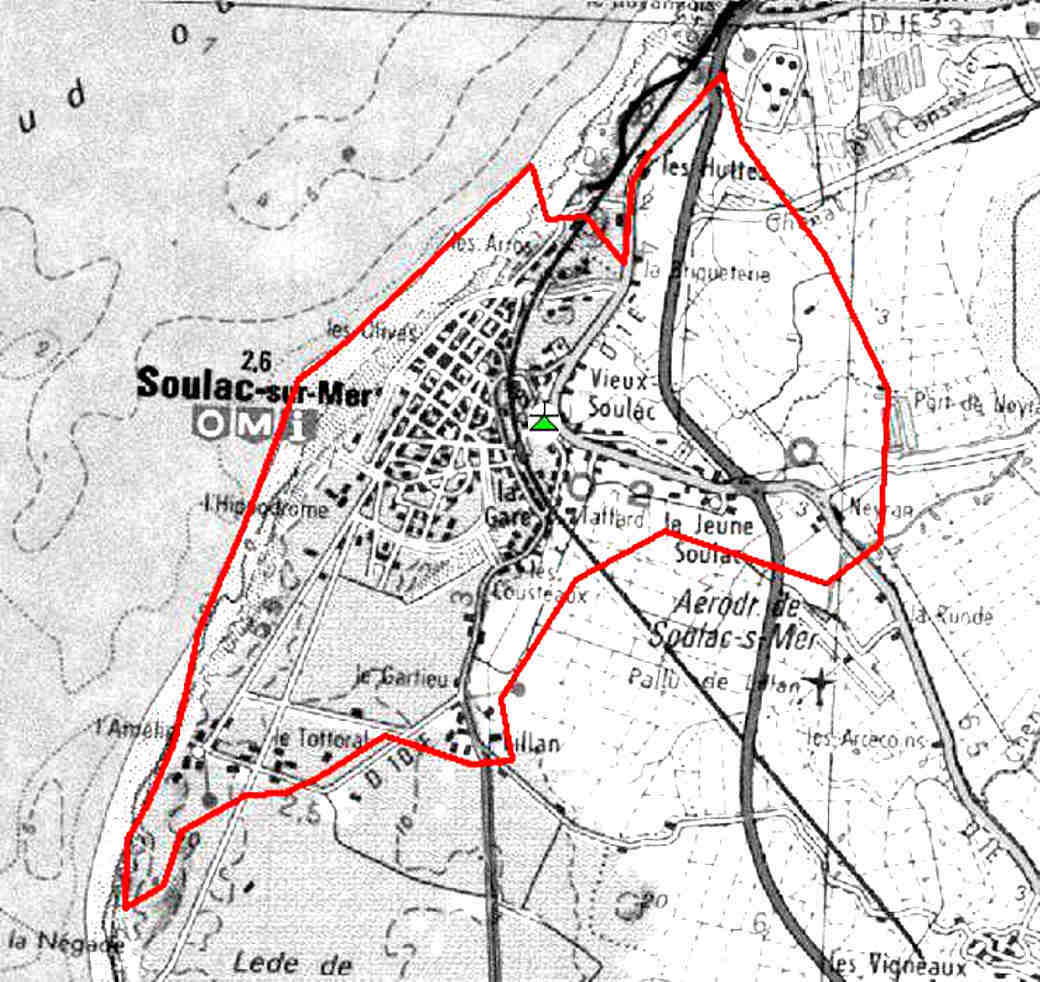

Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir

-------------------------------------------------------------------------------------
Source des détails des caractéristiques techniques et des cartes de couverture des émetteurs : http://www.csa.fr

[MITEL]

Dans le canaux analogiques de BOULIAC et CAUDERAN, il manque la chaine TV7 BORDEAUXdont les canaux sont: BOULIAC 40 et CAUDERAN 55. Merci de les rajouter.

[TNT33]

Problèmes sur Bouliac?

Je capte la TNT sur PC et en ce moment la moitié des chaînes a disparue malgré un re scan des chaînes.

Le R2 est visible mais est vide: écran noir et pas de son sur aucune chaîne par contre il y a l'EPG.

Sur le R1 mis a part FR3 et TV7 (chaîne locale) tout le reste a disparu sauf l'EPG; c'est possible ça de recevoir une partie du multiplex?

Sur TF1 analogique il y a plein de coupures (écran noir) depuis hier soir.

Edit: le temps d'écrire le message ça semble être revenu a la normale.

[mIMo57]

Bonjour a tous, je voudrais savoir si un des émetteur du 33 couvre la pointe de gave ?
Sur le site du CSA, il n'en parle pas, c'est sans doute que non, mais j'aimerais quand même un avis d'un personne sur place

[vidéo-33]

de gave ou de grave ?
Regardes les diagrammes de rayonnement en cliquant
sur les liens en surbrillance au début de la page
de ce topic ( zones de couverture )

il sont donnés pour une bonne antenne rateau de 13 dBi de gain
minimum située sur le toit à au moins 10 m du sol
et bien sûr une seule prise TV si pas d'ampli, pas de T,
pas de rallonge en fil blanc maigre moulé mais que du 17vatc partout

[mIMo57]

Merci pour la réponse.
Effectivement c'était bien pointe de grave et non gave

Mais j'aurais aimé avoir une réponse plus sure d'une personne étant sur place et ayant essayé. C'est tout de même mieux que la théorie

[jjb]

Bonjour mIMo57 !
Pointe de Grave : tu devrais jeter un oeil sur : " 17 Royan ", car à ma connaissance cette zone est couverte par l'émetteur situé "de l'autre côté de l'eau (!!)" ... Enfin cela dépend où tu es exactement
A+

[FEEDELE]

...j'aurais aimé avoir une réponse plus sure d'une personne étant sur place et ayant essayé. C'est tout de même mieux que la théorie

... attendre alors qu'une personne sur place vienne ici te donner la réponse ...saches que les théories sont basées sur des constats ici, alors ensuite il y a des particuliarités propres au terrain mais si à la base on a un émetteur TNT qui arrose sa région et que l'installation est assez clean ça devrait le faire.

[mIMo57]

Bonjour mIMo57 !
Pointe de Grave : tu devrais jeter un oeil sur : " 17 Royan ", car à ma connaissance cette zone est couverte par l'émetteur situé "de l'autre côté de l'eau (!!)" ... Enfin cela dépend où tu es exactement
A+

Merci, j'ai déjà posté le même message sur le fil de royan, mais pas eu de réponse pour le moment.

Mais voila l'été qui s'annonce, je crois que le mieux pour moi c'est de faire un test sur place.
Plus qu'a attendre le mois de juin !!

A+

[FEEDELE]

Voilà...bien souvent c'est comme ça qu'il faut faire ...mais si j'ai bien compris tu habites le 57 et tu as un pied à terre dans le 33
