Messagepar Laurent » 07 Nov 2007 18:48

Liste des émetteurs du département du Lot :

:arrow: Émetteur Principal :
- Aurillac - Labastide-du-Haut-Mont.

:arrow: Émetteurs Locaux :
- Anglars-Juillac - Castelfranc.
- Aynac - Saignes.
- Bagnac-sur-Célé - Lendrevie.
- Biars-sur-Cère - Glanes.
- Boissières - Bertouille.
- Cahors 1 - Mont Saint-Cyr.
- Cahors 2 - Nord - Le Faihal.
- Cahors 3 - Sud - La Caissine.
- Cajarc - La Plagne.
- Catus - Saint-Denis-Catus.
- Concorès - Sud.
- Douelle - La Cévène.
- Figeac 1 - Peyre Levade.
- Figeac 2 - Sud - Béduer.
- Figeac 3 - Centre - Le Cingle.
- Gourdon 1 - Bournazel.
- Gramat - Soubrié.
- Lacapelle-Marival - Le Bois Bordet.
- Laval-de-Cère 1 - Cahus.
- Leyme - Le Frau.
- Lissac-et-Mouret - Camburat.
- Luzech - L'Imprenal.
- Prayssac - Luzech.
- Rocamadour - L'Hospitalet.
- Saint-Céré - Saint-Vincent-du-Pendit.
- Saint-Germain-du-Bel-Air - Pech du Cabrier.
- Saint-Géry - Esclauzels.

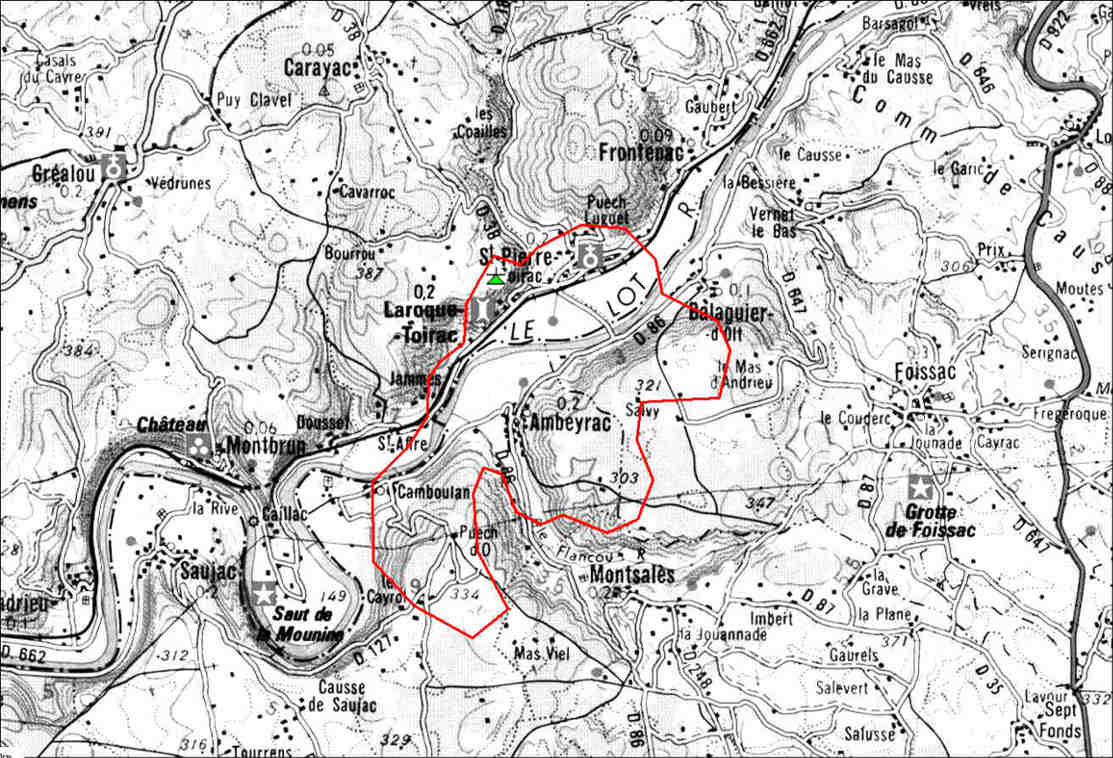

- Saint-Pierre-Toirac - Larroque-Toirac.

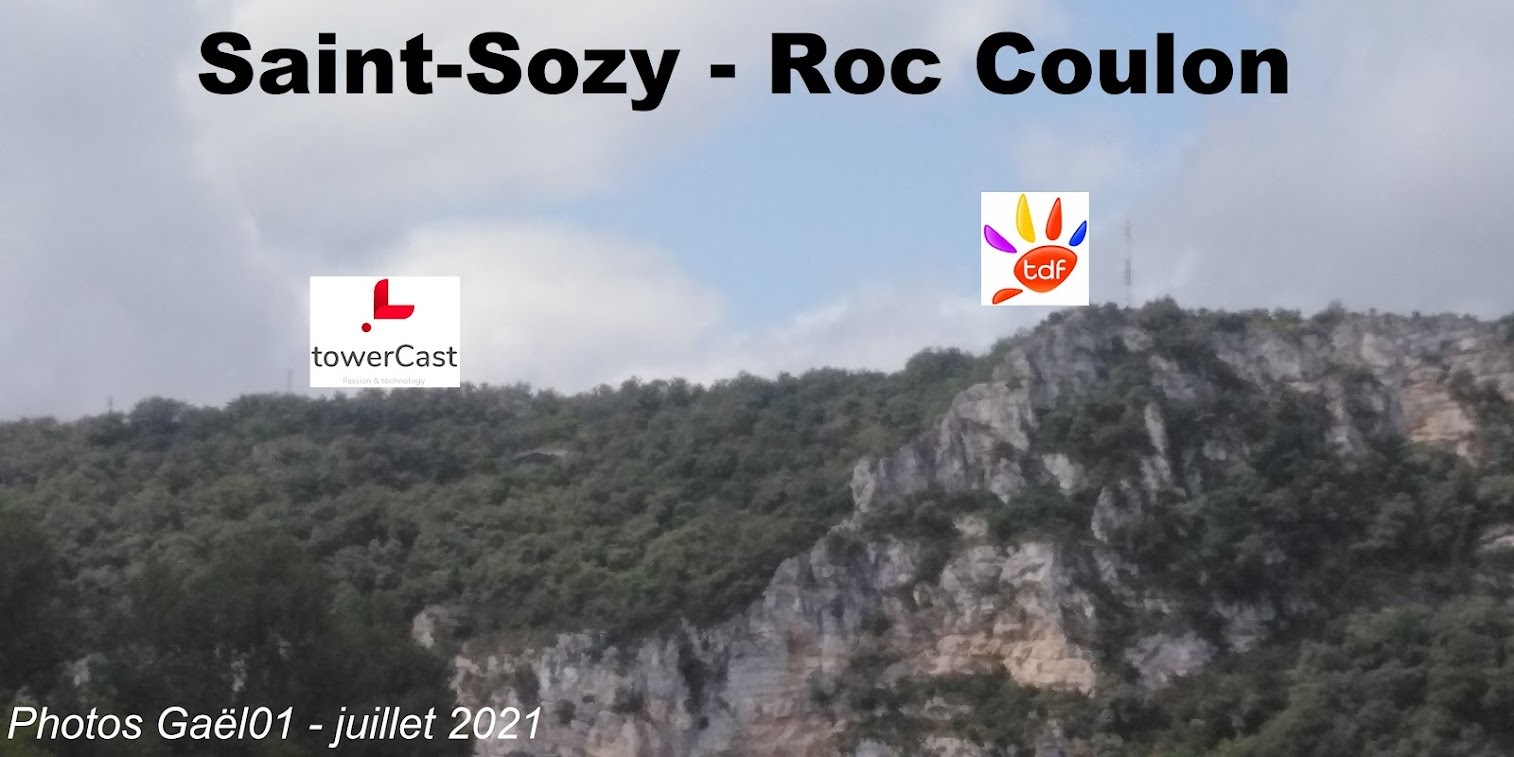

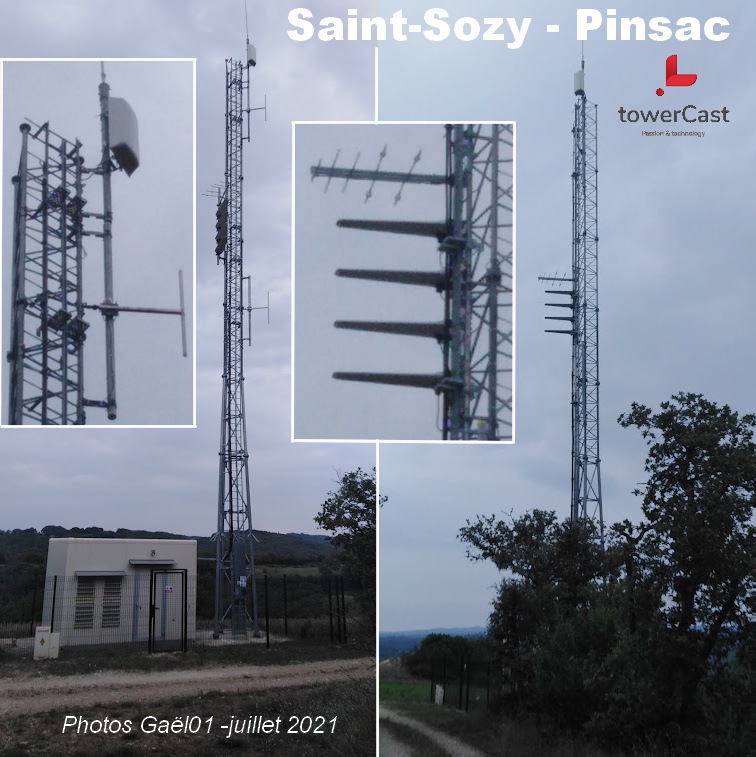

- Saint-Sozy - Pinsac.
- Souillac - Lanzac.
- Terrou - Le Champs de Lafage.
- Tour-de-Faure - Saint-Cirq-Lapopie.
- Vers - Arcambal - Cévenne de Béars.
- Viazac - La Roque.
- Vire-sur-Lot - Esquino de l'Aze.


Réaménagement de la BANDE 700 MHz dans le département du Lot :

Le transfert de la bande 700 MHz au profit de la téléphonie mobile implique des réaménagements de canaux sur certains émetteurs. Le transfert est échelonné sur plusieurs phases jusqu'en juin 2019.

Le transfert de la bande 700 MHz est effectif sur l'émetteur de Vire-sur-Lot depuis le 3 octobre 2017 (phase 1), il n'a donné lieu à aucune modification sur cet émetteur.

Pour tous les autres émetteurs du département du Lot, le transfert de la bande 700 MHz est programmé sur la phase 10, prévue le 29 janvier 2019. Des réaménagements de canaux sont prévus sur tous les émetteurs, ils sont détaillés ci-dessous dans la description des émetteurs.

Vous trouverez plus d'information sur le forum, dans le sujet : Changement de norme TNT et transfert de la bande des 700 mhz

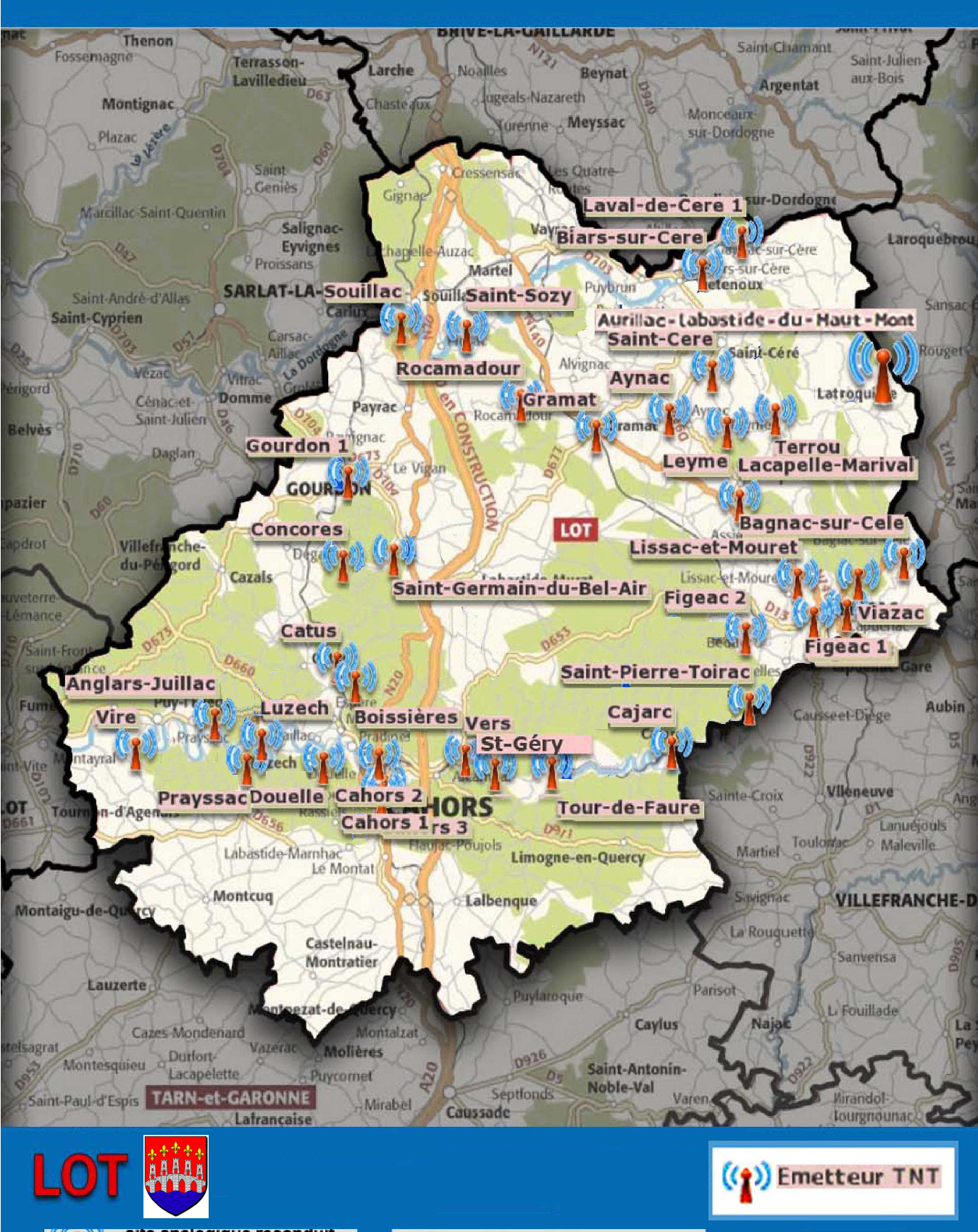

Positionnement des émetteurs du département du Lot :

Cliquez sur la carte pour l'agrandir



Liste des anciens topics :
:arrow: Emetteurs de Cahors Agglomération


Couverture des émetteurs TNT :
Pour identifier de quel émetteur vous dépendez, recherchez votre commune par l'intermédiaire des outils disponibles sur les sites de TNTtest, du CSA ou de TDF :
:arrow: Test de couverture TNTtest
:arrow: Zones de couverture du CSA
:arrow: Test de couverture TDF


COMPOSITION DES MULTIPLEX NATIONAUX


:arrow: La composition du multiplex local (R1) est donnée ci-dessous, avec la description de chaque émetteur.

-------------------------------------------------------------------------------------

AURILLAC - LABASTIDE-DU-HAUT-MONT

Émetteur principal.

Cet émetteur régional est situé à La Besse, sur la commune de Labastide-du-Haut-Mont, il couvre en partie les départements de l'Aveyron, du Cantal, de la Corrèze, du Lot et de la Lozère.

Il y a 2 pylônes sur le site de La Besse pour diffuser la TNT :

le pylône ONECAST est celui de gauche sur la photo, le pylône de droite est celui de TDF

:arrow: Localisation du pylône TDF qui diffuse les multiplex R1 et R3 :

D'autres photos sont disponibles ici

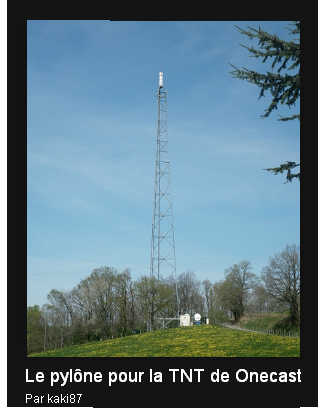

:arrow: Localisation du pylône ONECAST qui diffuse les multiplex R2, R4, R6 et R7 :

LABATIDE ONECAST.jpg


D'autres photos des 2 pylônes, par l'ami kaki87, sont visibles ici.

:arrow: Page Wikipedia consacrée à ce site
ATTENTION les données techniques de l'émetteur ne sont pas nécessairement à jour dans la page Wikipédia.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 40kW (ONECAST).
R3: 43H 40kW (TDF).
R2: 45H 40kW (ONECAST).
R6: 48H 40kW (ONECAST).
R4: 51H 40kW (ONECAST).
R1: 54H 40kW (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42
.

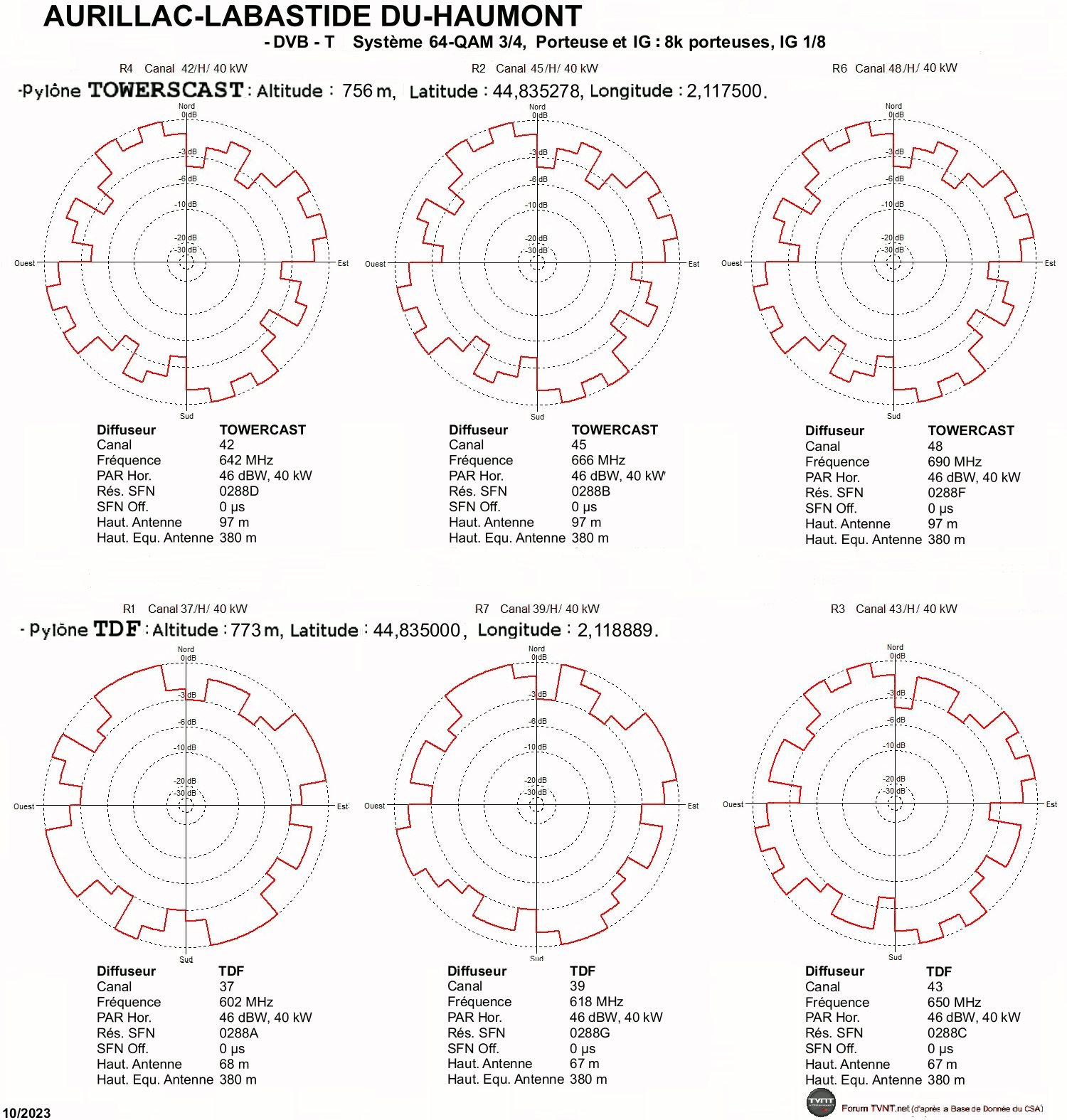

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
AURILLAC LABASTIDE .gif


-------------------------------------------------------------------------------------

ANGLARS-JUILLAC - CASTELFRANC

:arrow: Localisation du pylône TDF des Manoques, sur la commune de Castelfranc.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 4W (TOWERCAST).
R3: 43H 3,4W (TOWERCAST).
R2: 45H 3,4W (TOWERCAST).
R6: 48H 3,4W (TOWERCAST).
R4: 51H 4W (TDF).
R1: 54H 3,6W (TOWERCAST).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42
.

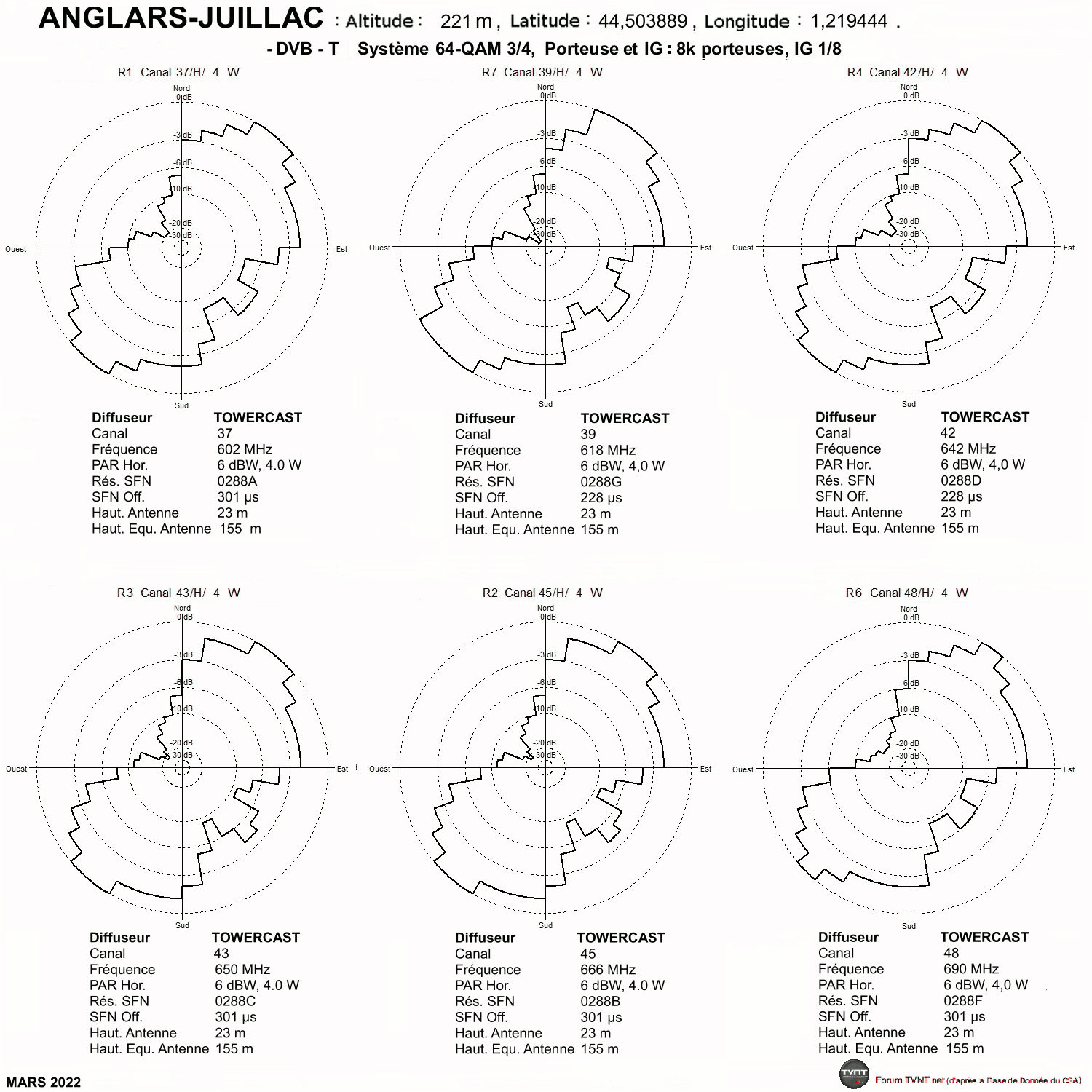

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

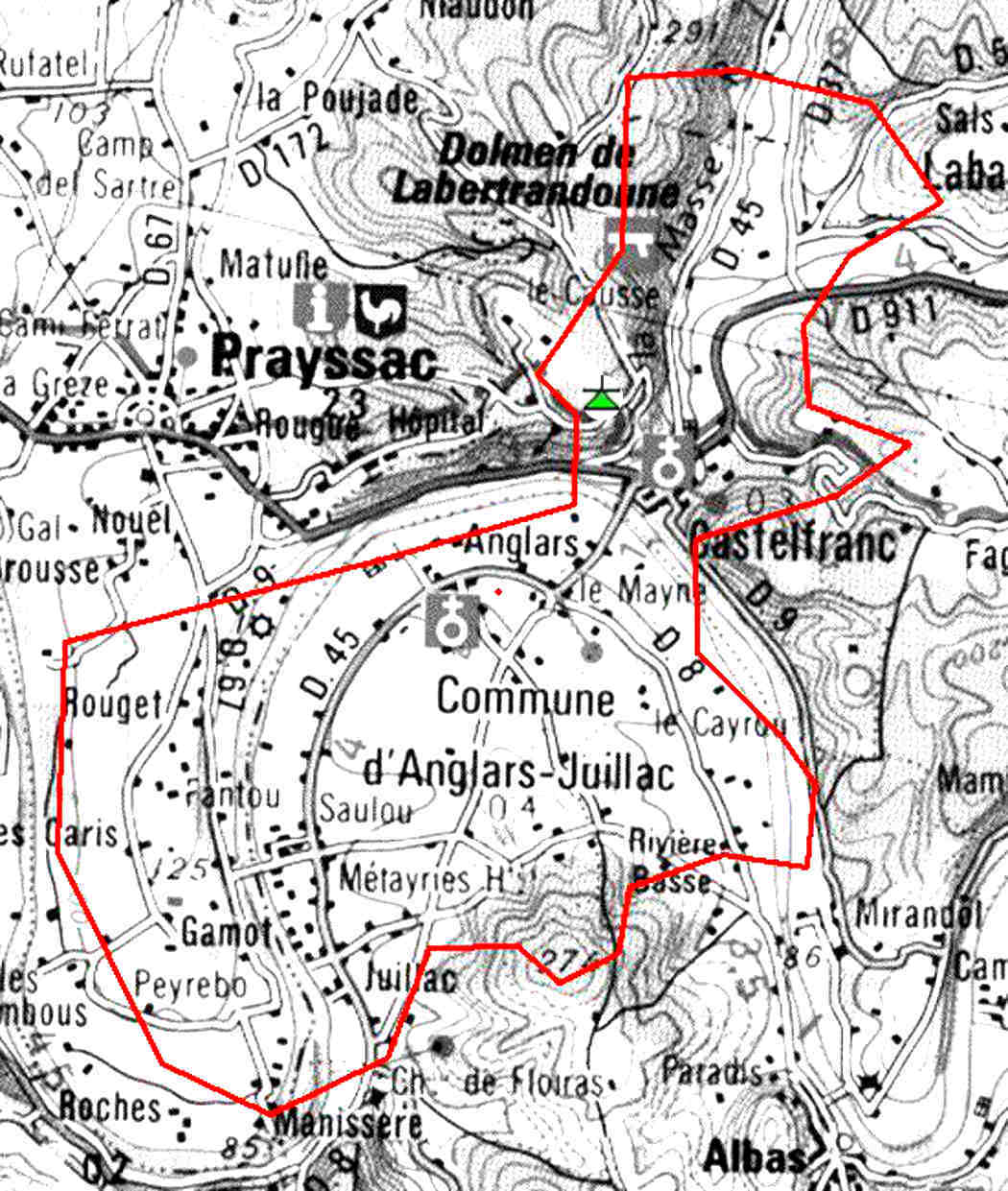

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-----------------------------------------------------------------------------------

AYNAC - SAIGNES

:arrow: Localisation du pylône TDF de Saint-Chignes, sur la commune de Saignes.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 7,1W (TDF).
R3: 43H 7,1W (TDF).
R2: 45H 7,1W (TDF).
R6: 48H 7,1W (TDF).
R4: 51H 7,1W (TDF).
R1: 54H 7,1W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42
.

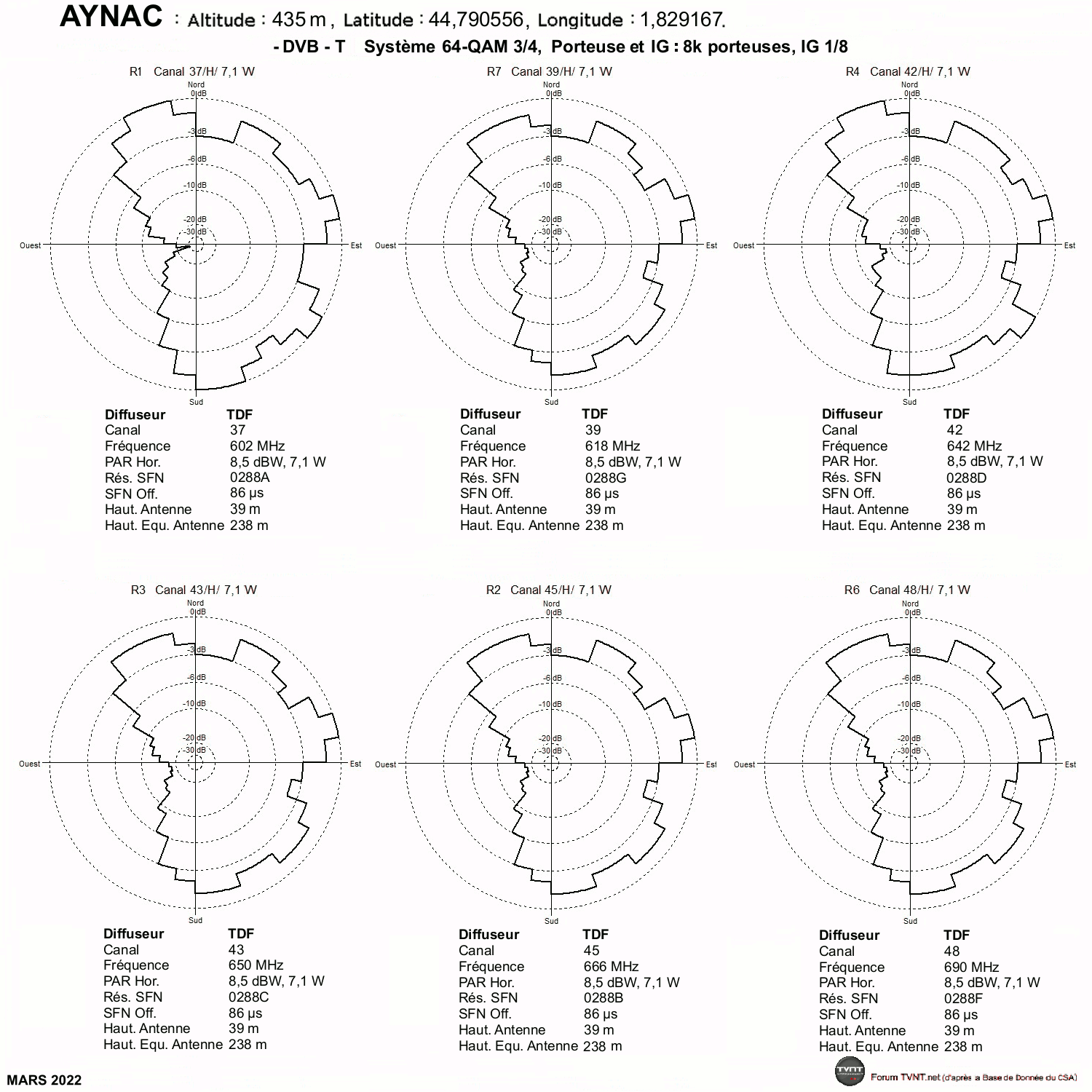

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture non diffusé par le CSA

-------------------------------------------------------------------------------------

BAGNAC-SUR-CÉLÉ - LENDREVIE

Il y a 2 pylônes pour la TNT sur le site de Cantaloube, sur la commune de Lendrevie :

:arrow: Localisation du pylône TDF sur lequel TOWERCAST diffuse les multiplex R2 et R3 :

D'autres photos sont disponibles ici

:arrow: Localisation du pylône TOWERSCAST qui diffuse les multiplex R1, R4, R6 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 4W (TOWERCAST).
R3: 43H 1W (TOWERCAST sur pylône TDF).
R2: 45H 1W (TOWERCAST sur pylône TDF).
R6: 48H 4W (TOWERCAST).
R4: 51H 4W (TOWERCAST).
R1: 54H 4W (TOWERCAST).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42
.

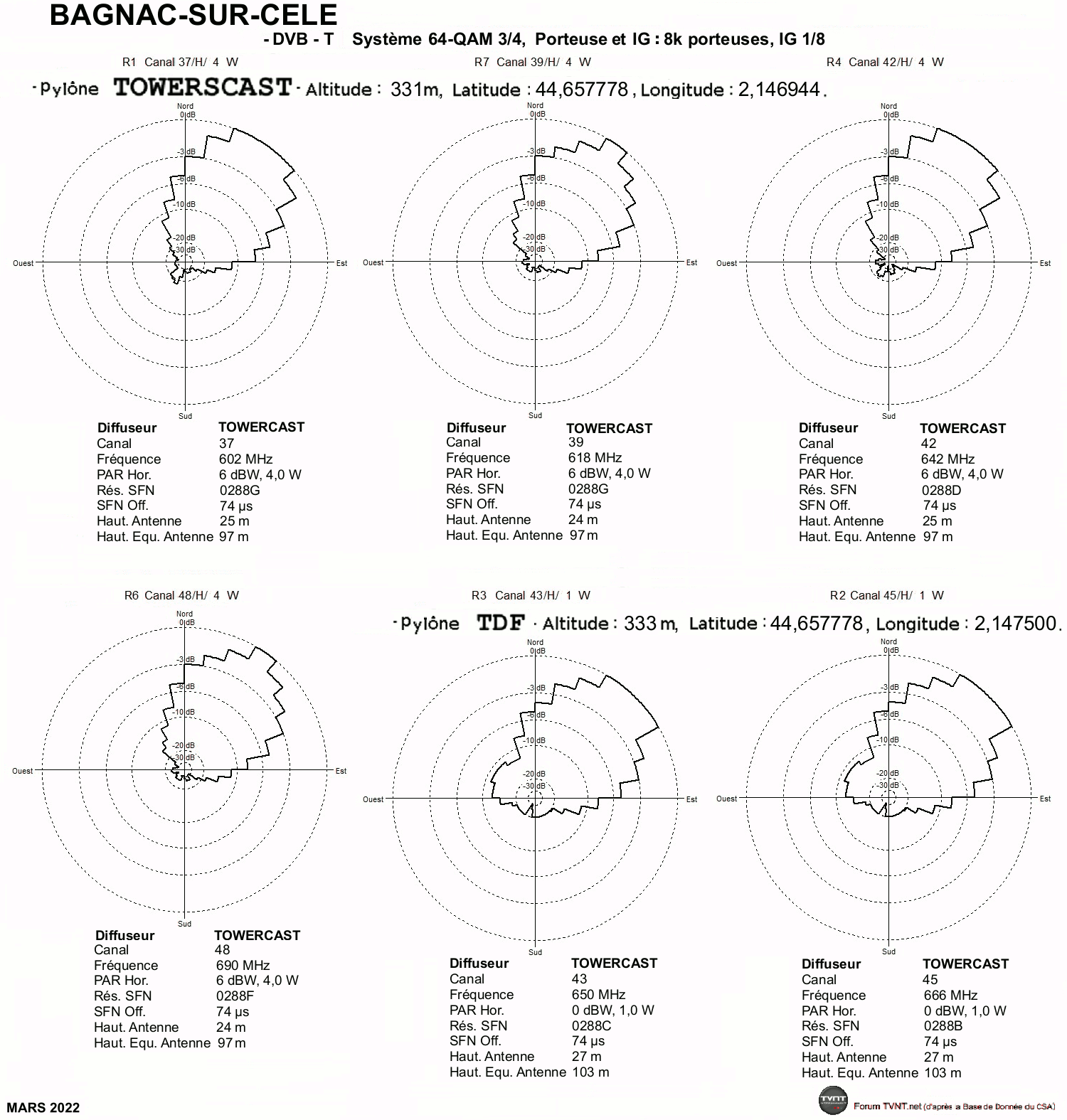

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

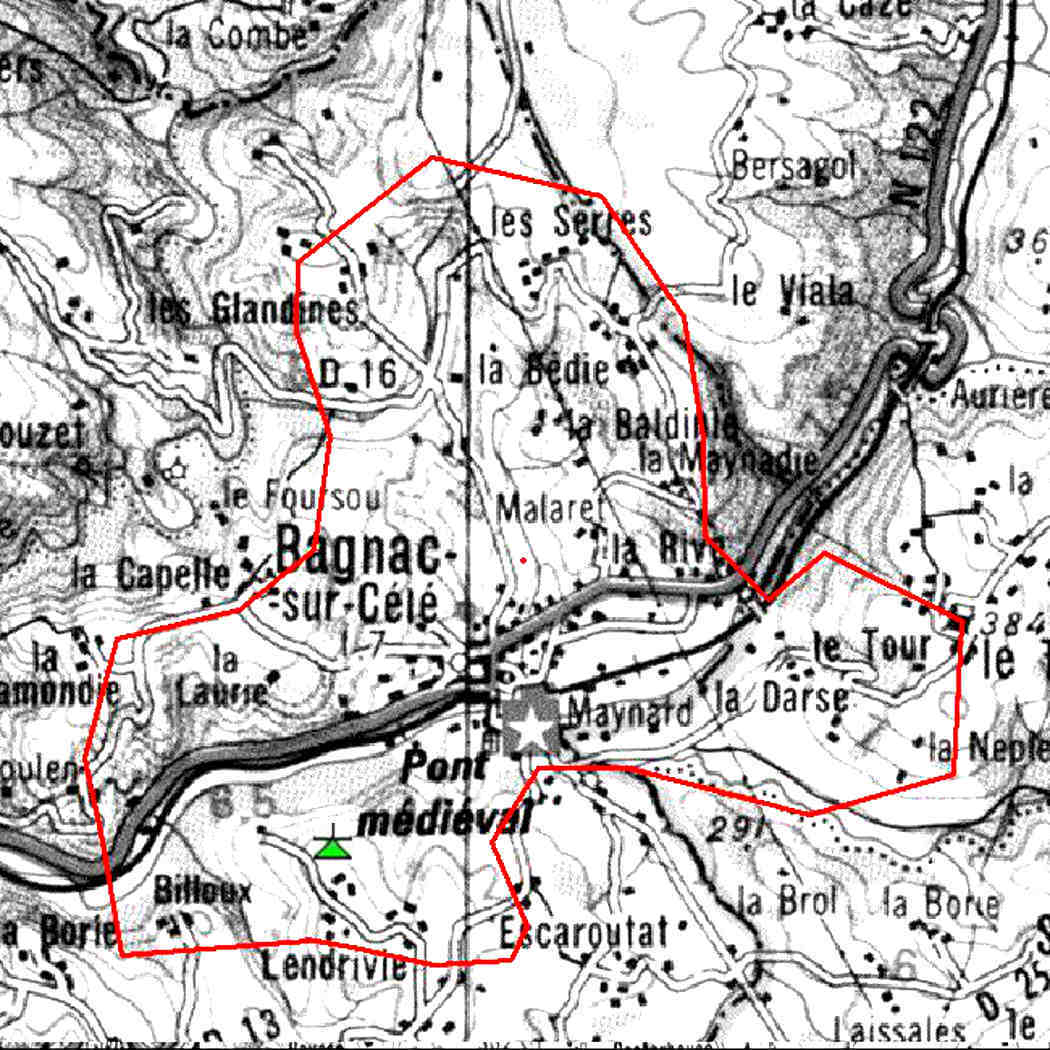

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

BIARS-SUR-CÈRE - GLANES

Il y a 2 pylônes pour la TNT sur la commune de Glanes :

:arrow: Localisation du pylône TDF de La Trillière, qui diffuse le multiplex R2, R3 et R6 :

D'autres photos sont disponibles ici

:arrow: Localisation du pylône ITAS TIM de Pech de Lagarrouste, qui diffuse les multiplex R1, R4 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 16W (ITAS TIM).
R3: 43H 16W (TDF).
R2: 45H 16W (TDF).
R6: 48H 16W (TDF).
R4: 51H 16W (ITAS TIM).
R1: 54H 16W (ITAS TIM).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42
.

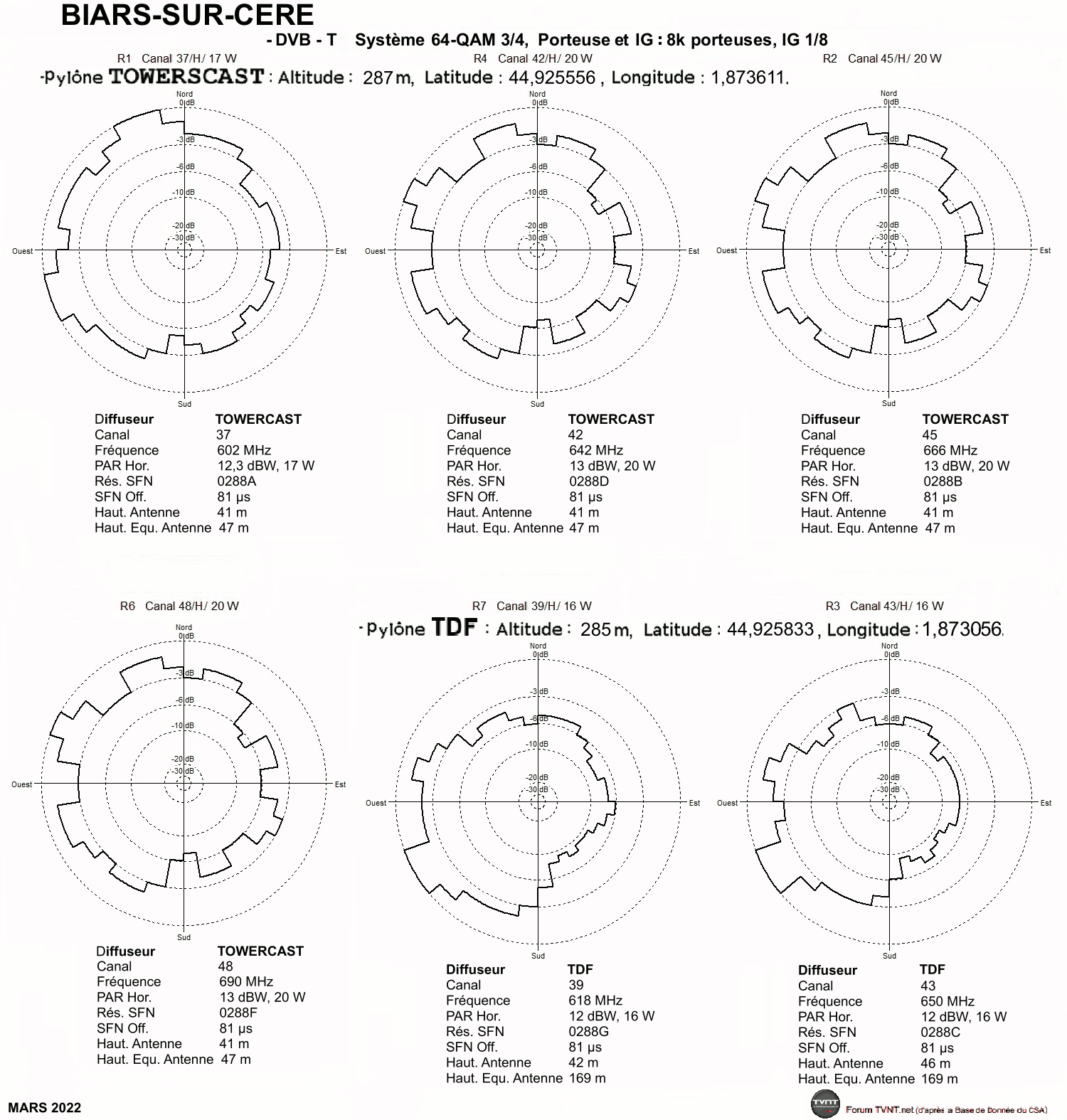

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

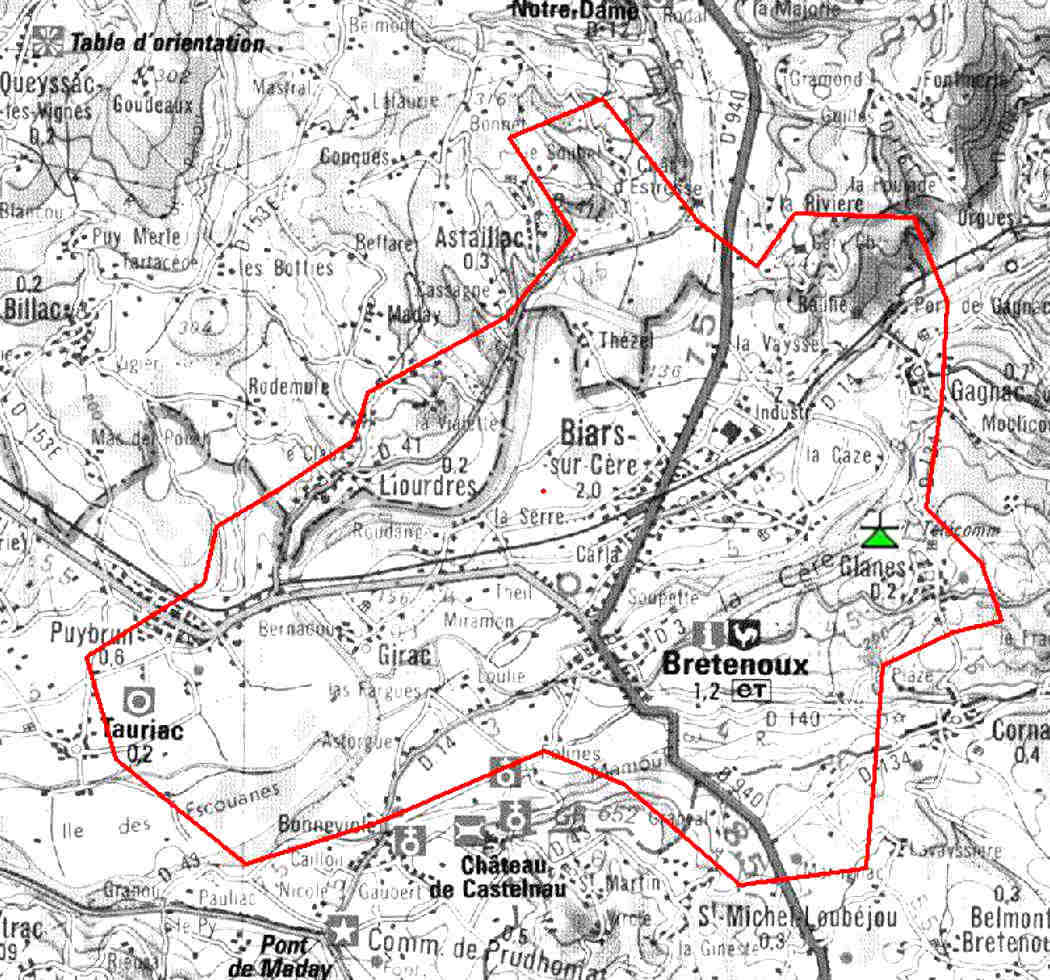

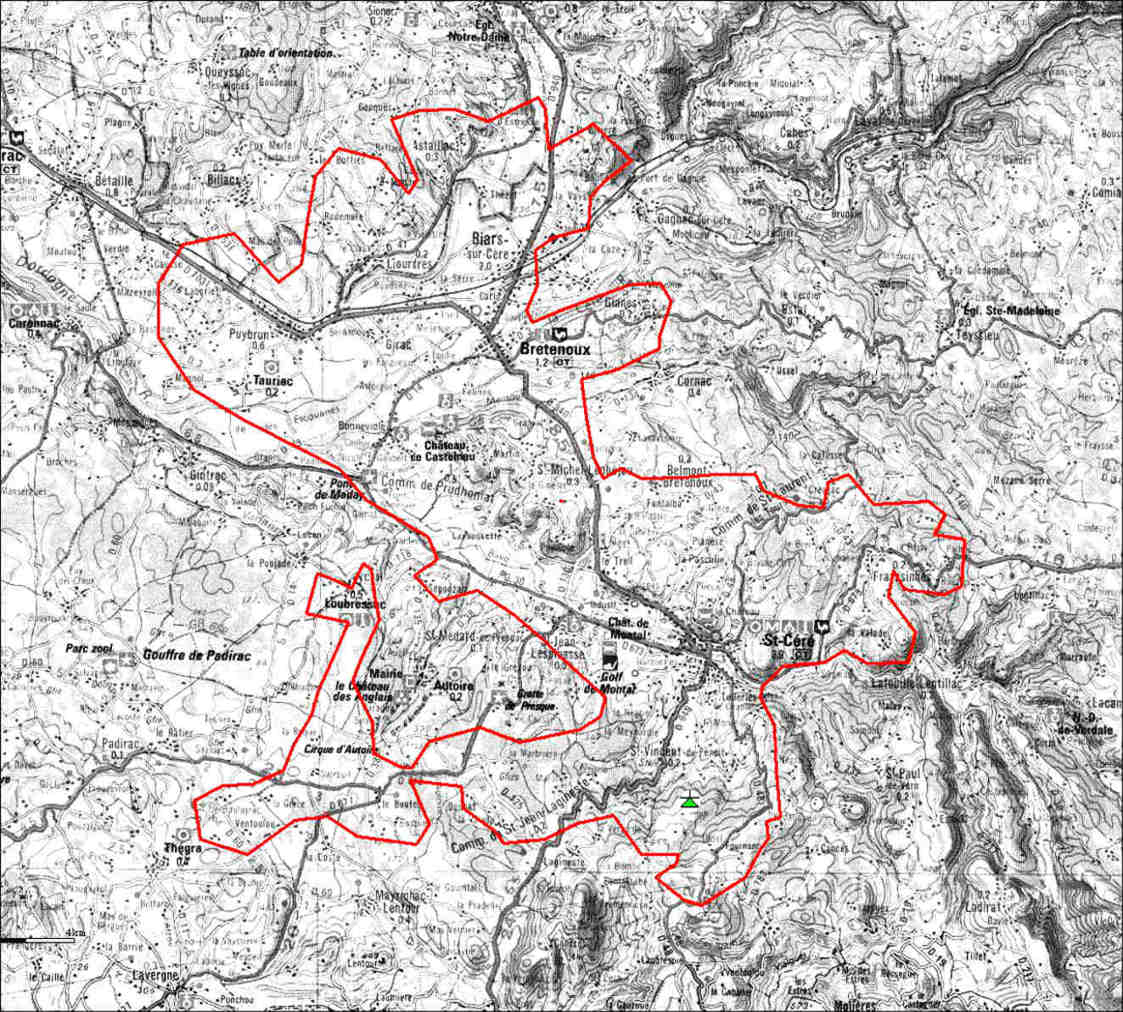

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

BOISSIÈRES - BERTOUILLE

:arrow: Localisation du pylône TDF de Bertouille, commune de Boissières.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 1,8W (TDF).
R2: 45H 1,8W (TDF).
R6: 48H 1,8W (TDF).
R4: 51H 1,8W (TDF).
R1: 54H 1,8W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42
.

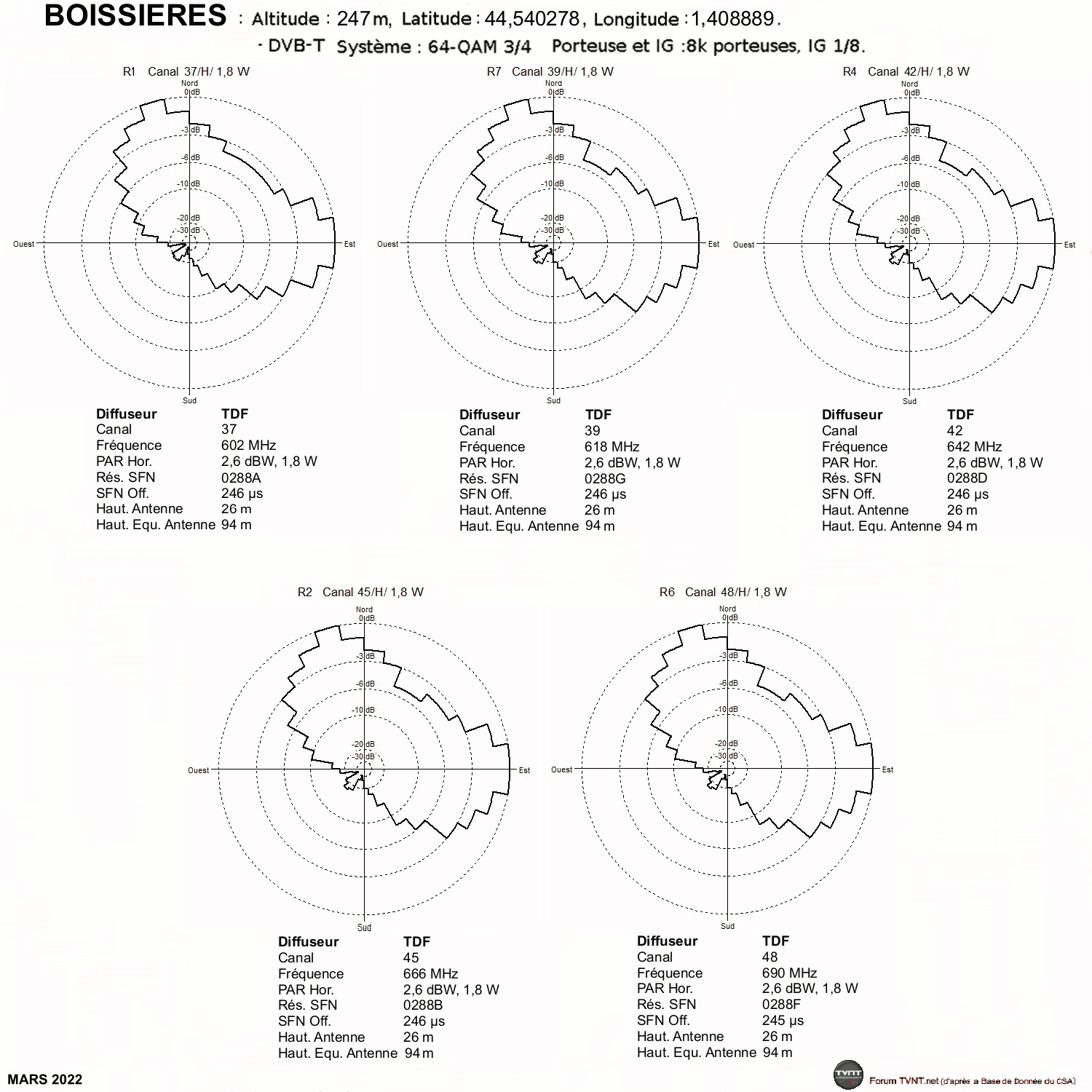

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

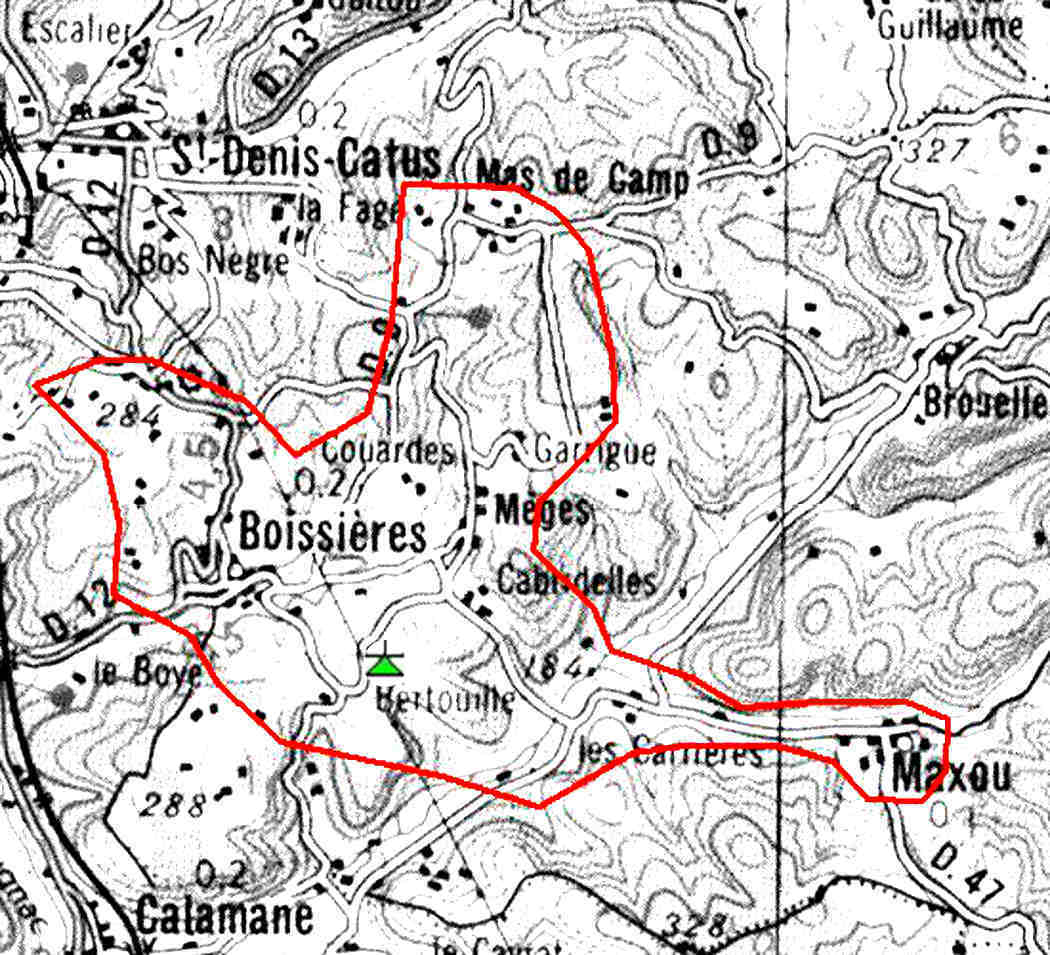

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

CAHORS 1 - MONT SAINT-CYR

:arrow: Localisation du pylône TDF de Mont Saint-Cyr, commune de Cahors.

ImageD'autres photos sont disponibles}ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 10W (TDF).
R3: 43H 10W (TDF).
R2: 45H 10W (TDF).
R6: 48H 10W (TDF).
R4: 51H 10W (TDF).
R1: 54H 10W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42
.

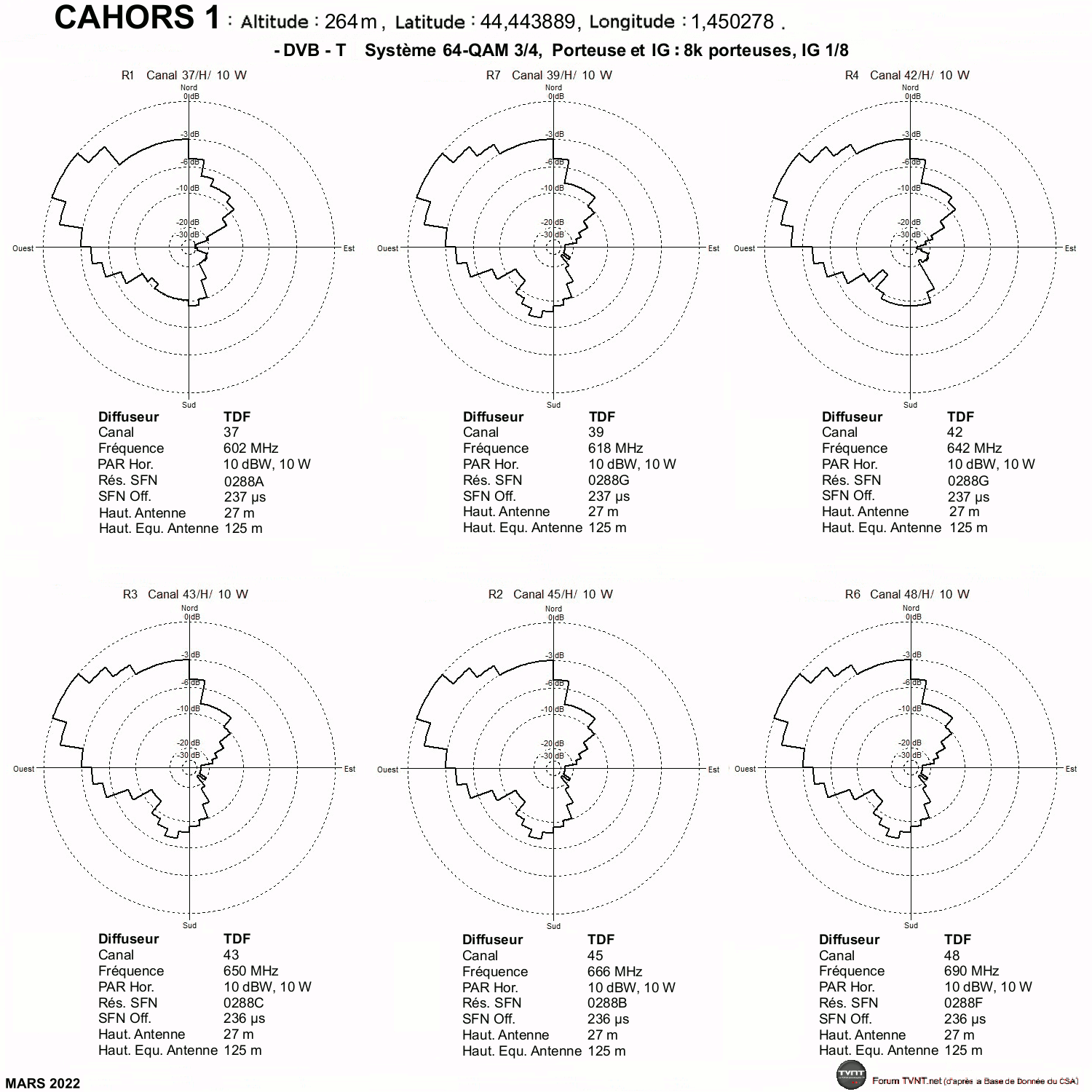

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
CAHORS 1.gif

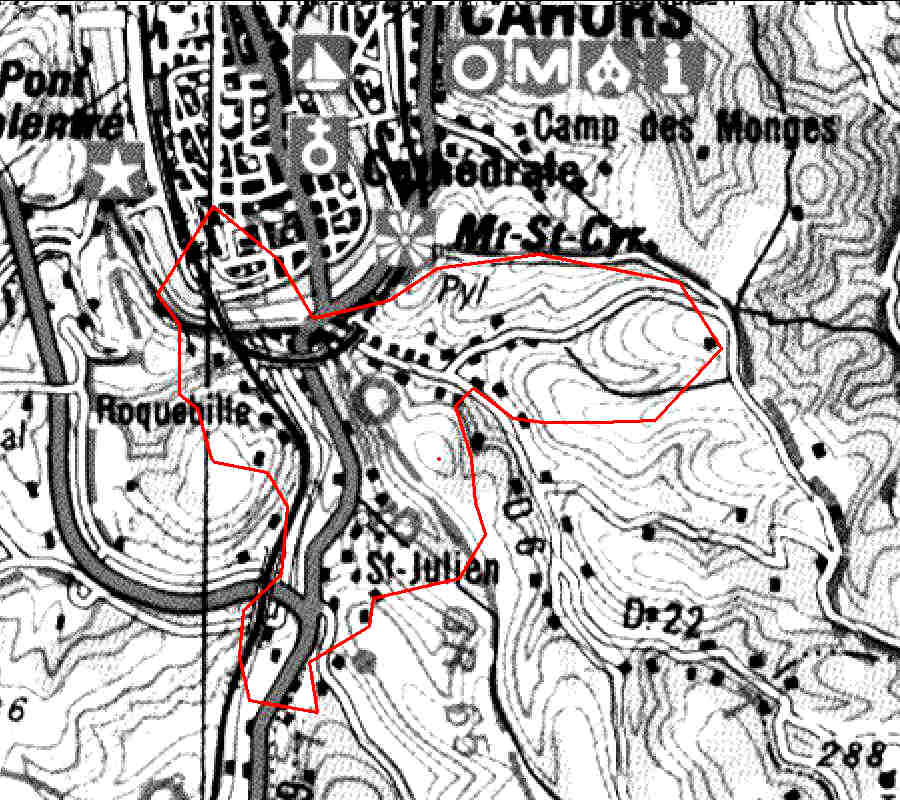

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Cahors 1.jpg


-------------------------------------------------------------------------------------

CAHORS 2 - NORD - LE FAIHAL

Il y a 2 pylônes pour la TNT sur le site du Faihal, commune de Cahors :

:arrow: Localisation du pylône TDF diffuse les multiplex R2, R3 et R6 :

D'autres photos sont disponibles ici

:arrow: Localisation du pylône TOWERSCAST qui diffuse les multiplex R1, R4 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 40W (TOWERCAST).
R3: 43H 25W (TDF).
R2: 45H 25W (TDF).
R6: 48H 25W (TDF).
R1: 49H 41W (TOWERCAST).
R4: 51H 40W (TOWERCAST).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 46 et le R4 sur le canal 42
.

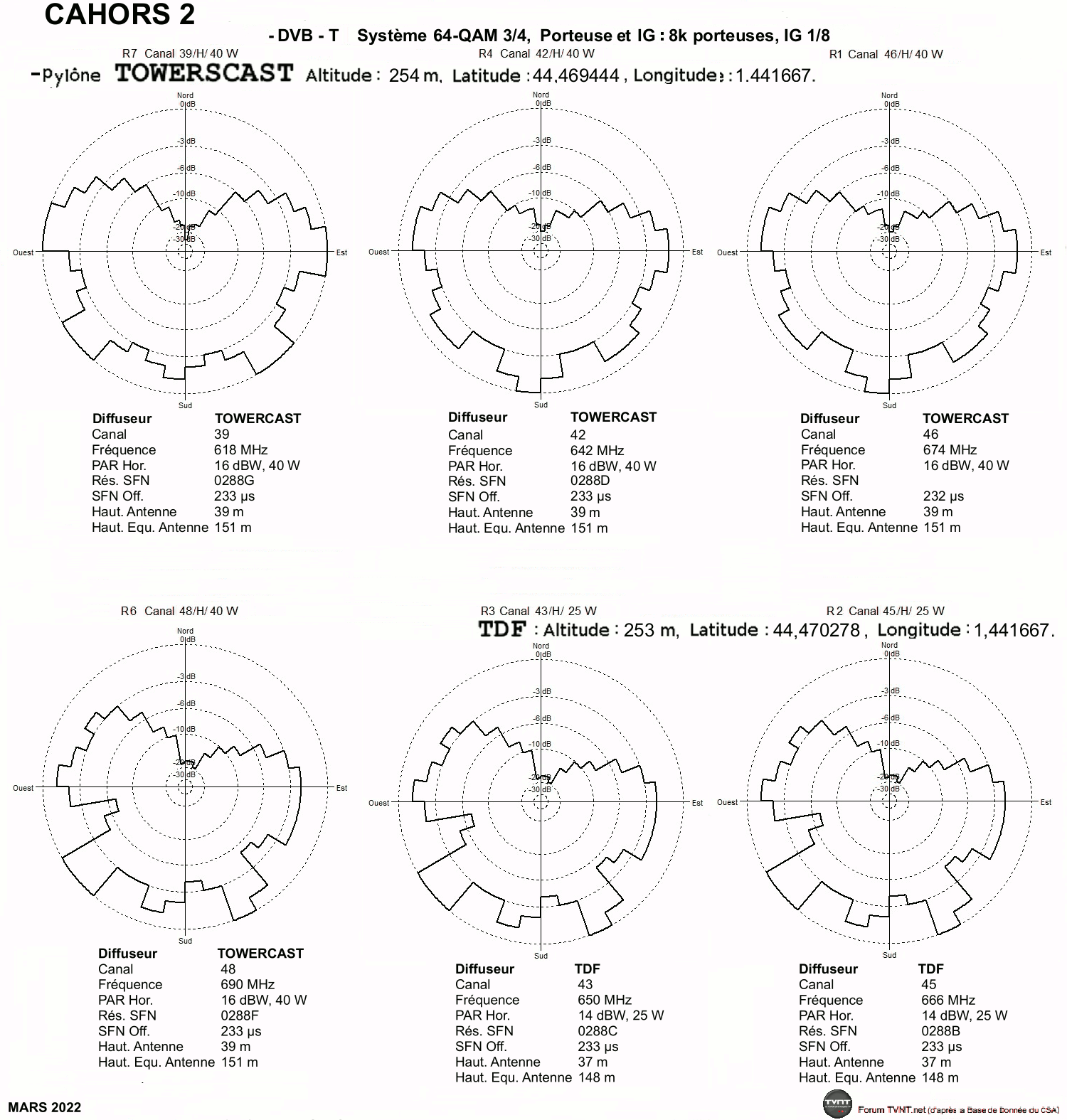

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
CAHORS 2.gif

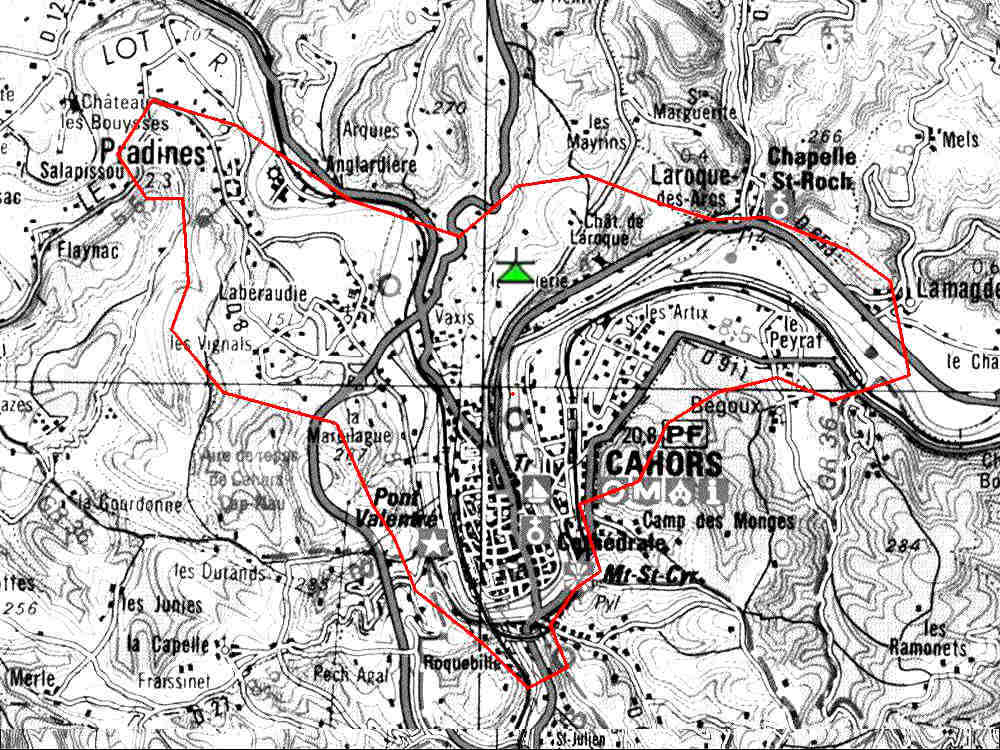

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Cahors 2.JPG


-------------------------------------------------------------------------------------

CAHORS 3 - SUD - LA CAISSINE

:arrow: Localisation du pylône TDF de La Caissine, à Sant-Georges, commune de Cahors.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 2W (TOWERCAST).
R3: 43H 2W (TDF).
R2: 45H 2W (TDF).
R6: 48H 2W (TDF).
R4: 51H 2W (TDF).
R1: 54H 2W (TOWERCAST).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42
.

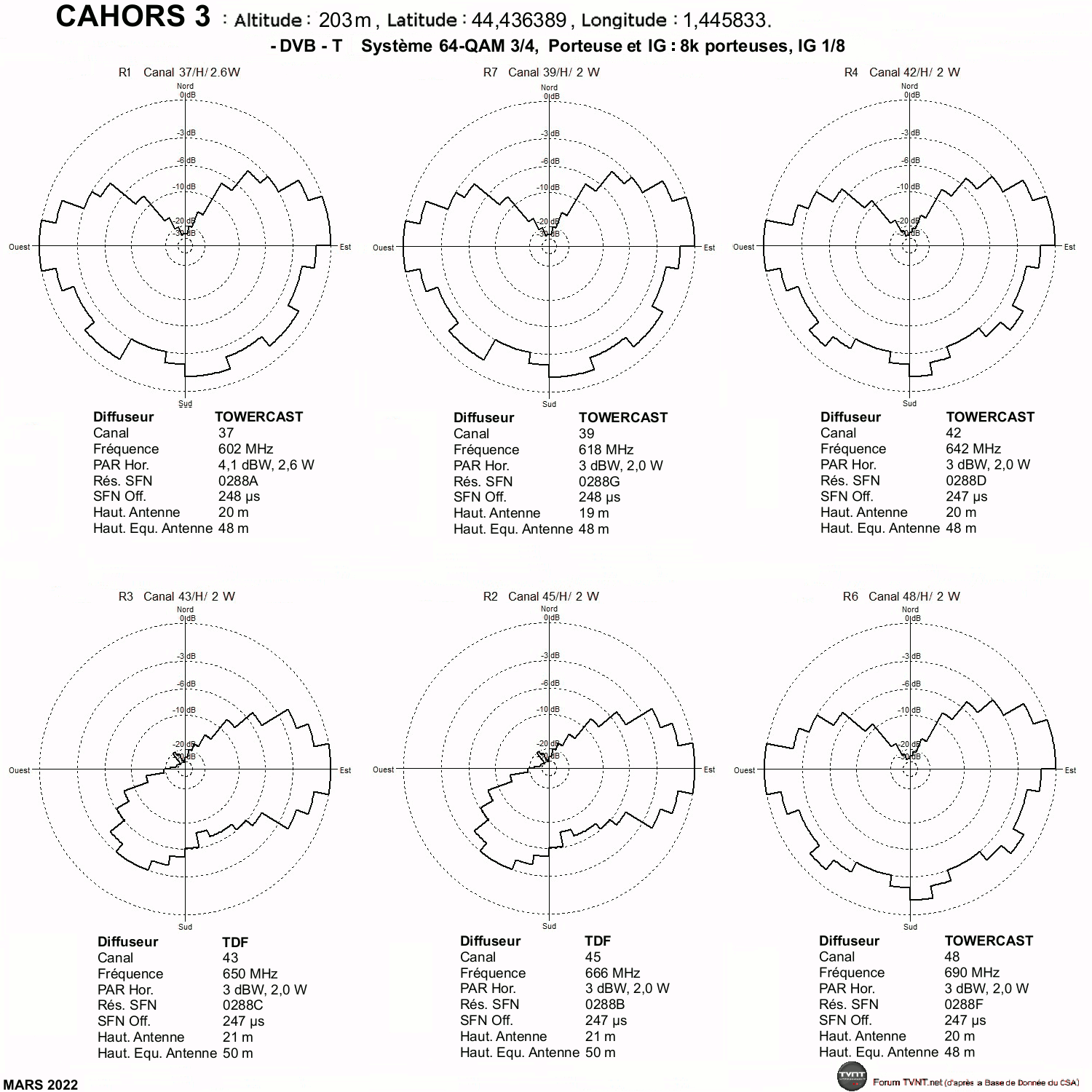

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
CAHORS 3.gif

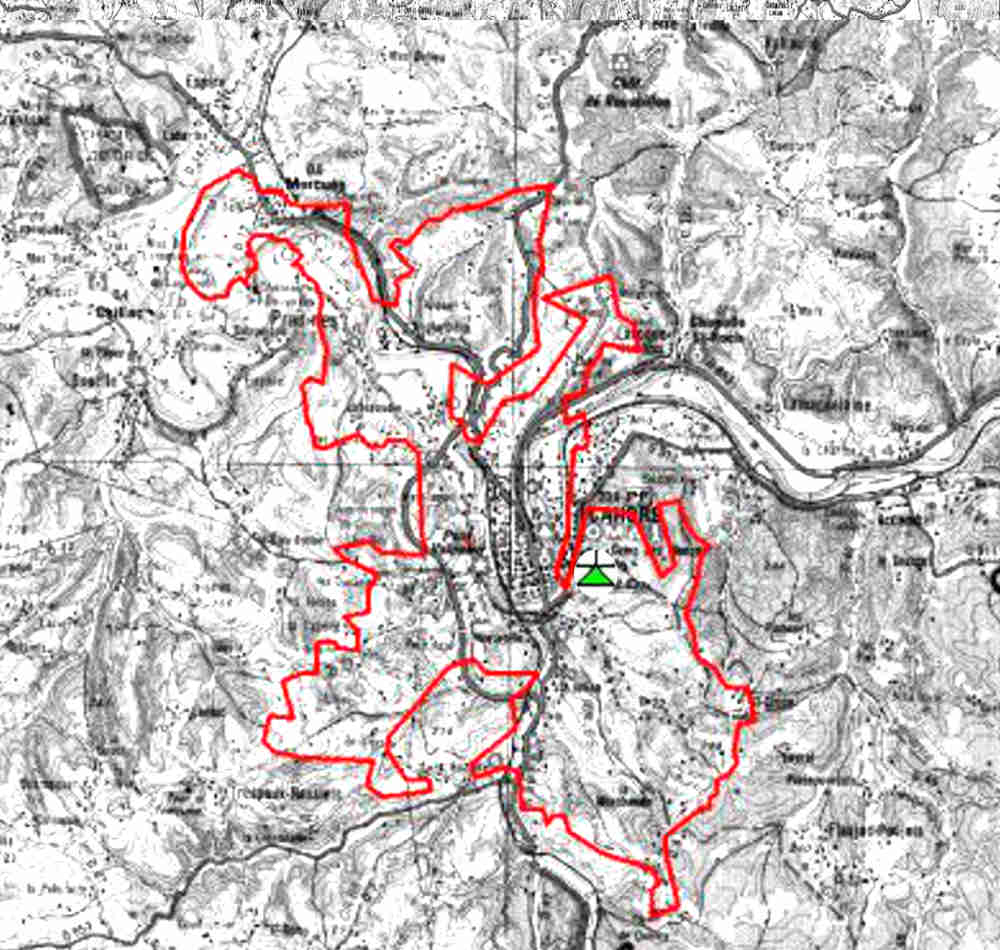

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Cahors 3.JPG


-------------------------------------------------------------------------------------

CAJARC - LA PLOGNE

Il y a 2 pylônes pour la TNT sur le site de La Plogne, commune de Cajarc :

:arrow: Localisation du pylône TDF de La Plogne, qui diffuse les multiplex R1, R3, R4, R6 et R7 :

D'autres photos sont disponibles ici

:arrow: Localisation du pylône TOWERCAST, qui diffuse le multiplex R2.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 1W (TDF).
R3: 43H 1W (TDF).
R2: 45H 3,3W (TOWERCAST).
R6: 48H 1W (TDF).
R4: 51H 1W (TDF).
R1: 54H 1W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42
.

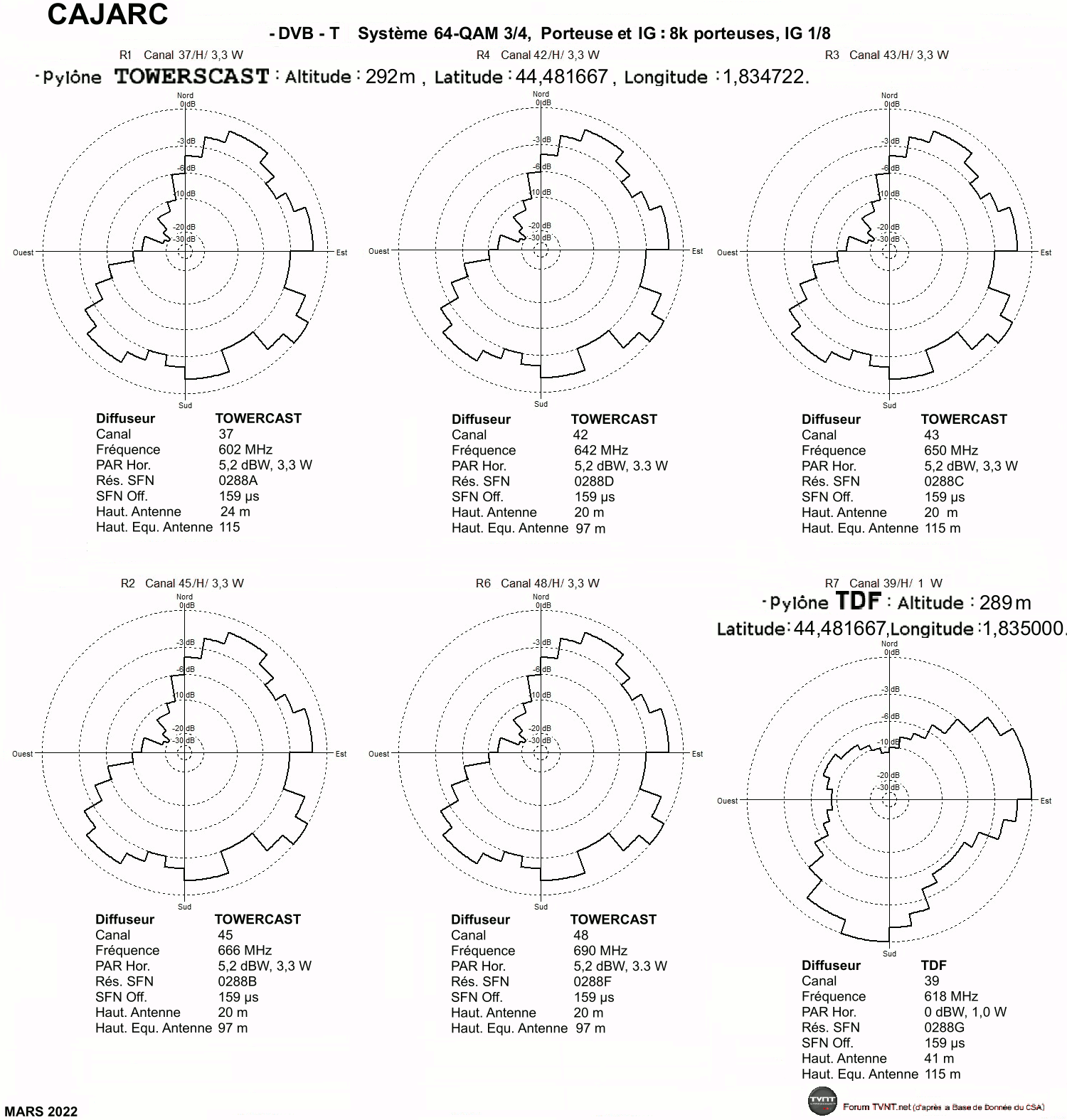

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

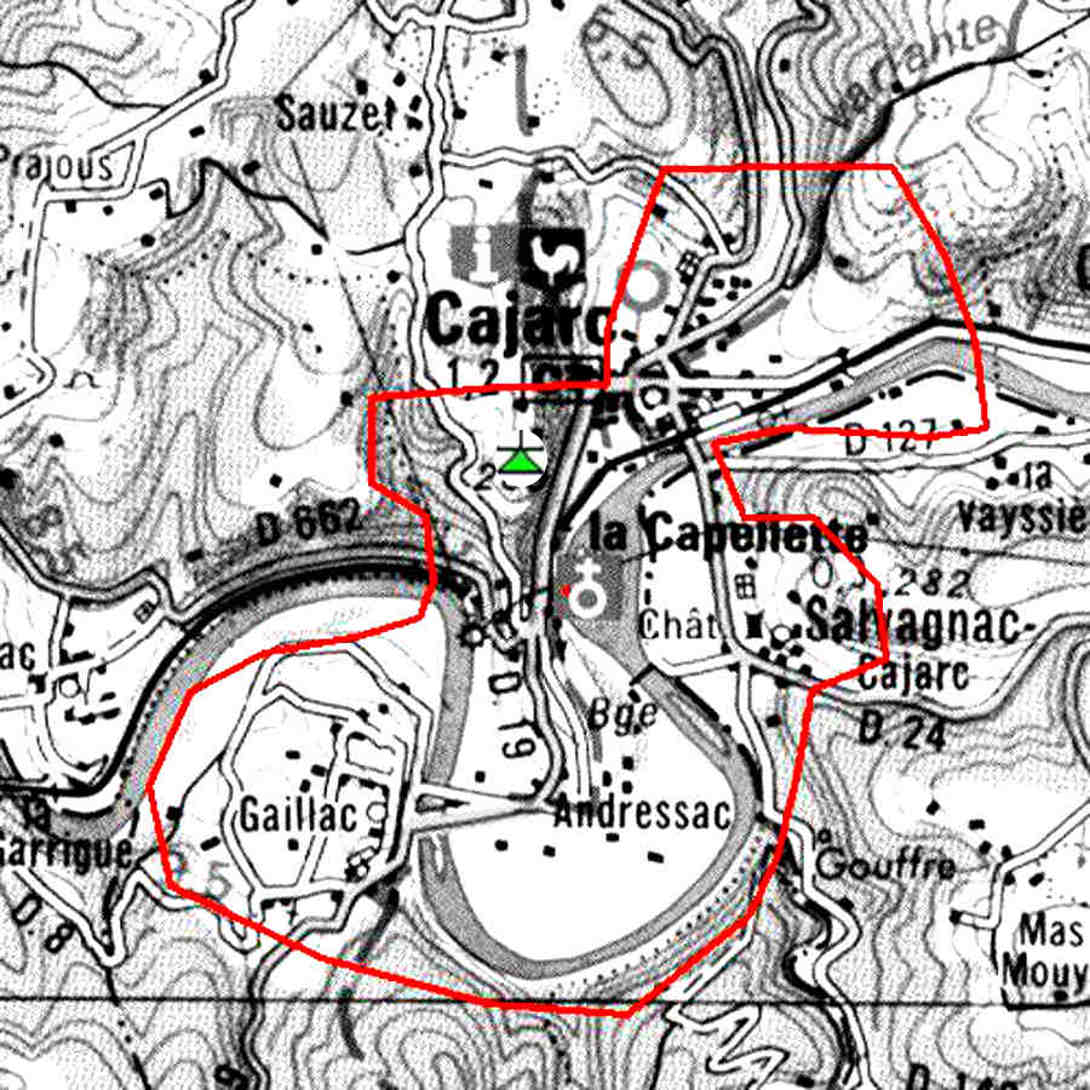

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-----------------------------------------------------------------------------------

CATUS - SAINT-DENIS-CATUS

:arrow: Localisation du pylône TDF de Galdou, sur la commune de Saint-Denis-Catus :

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 23V 3W (TDF).
R7: 39V 3W (TDF).
R3: 43V 3W (TDF).
R2: 45V 3W (TDF).
R6: 48V 3W (TDF).
R4: 51V 3W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R4 passera sur le canal 42
.

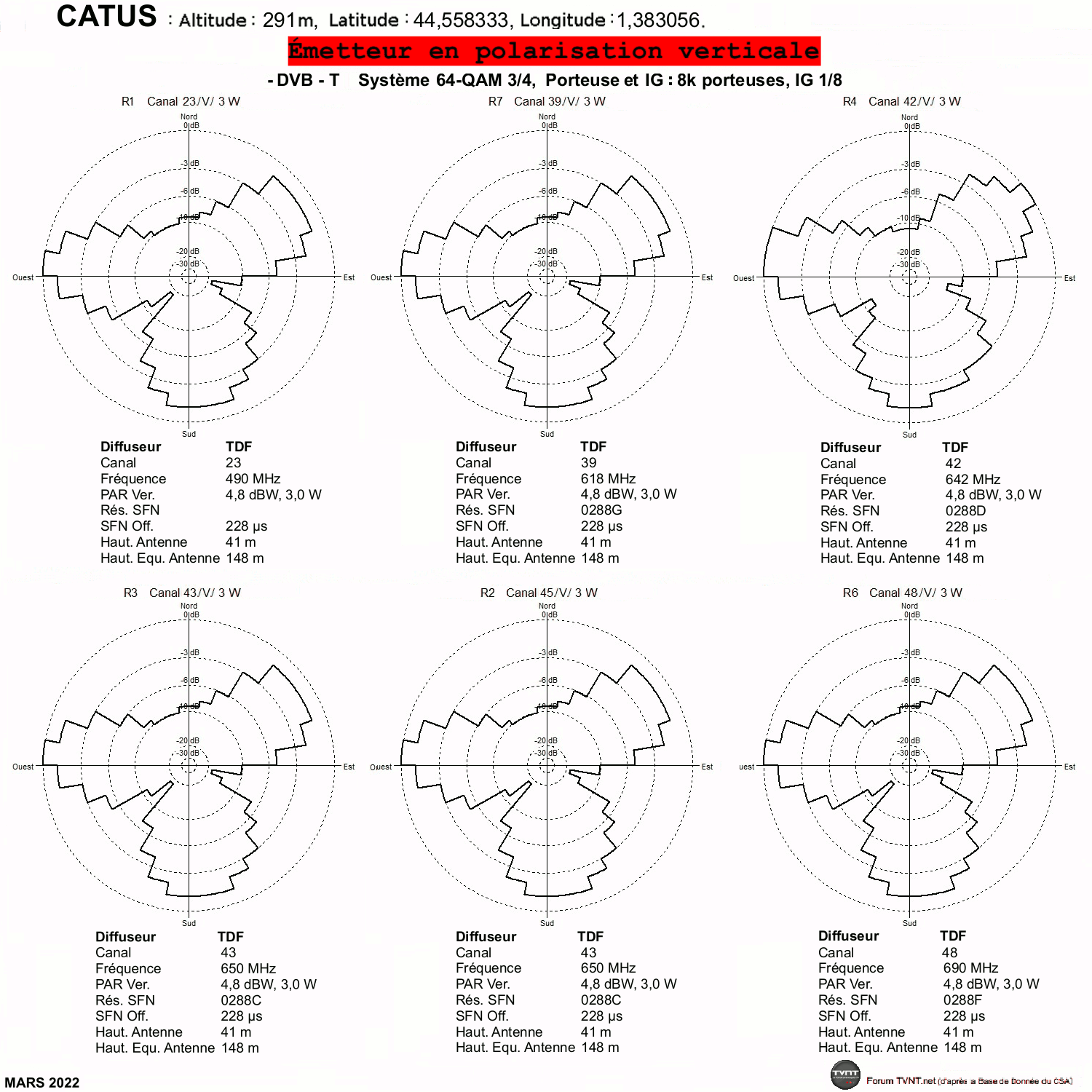

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

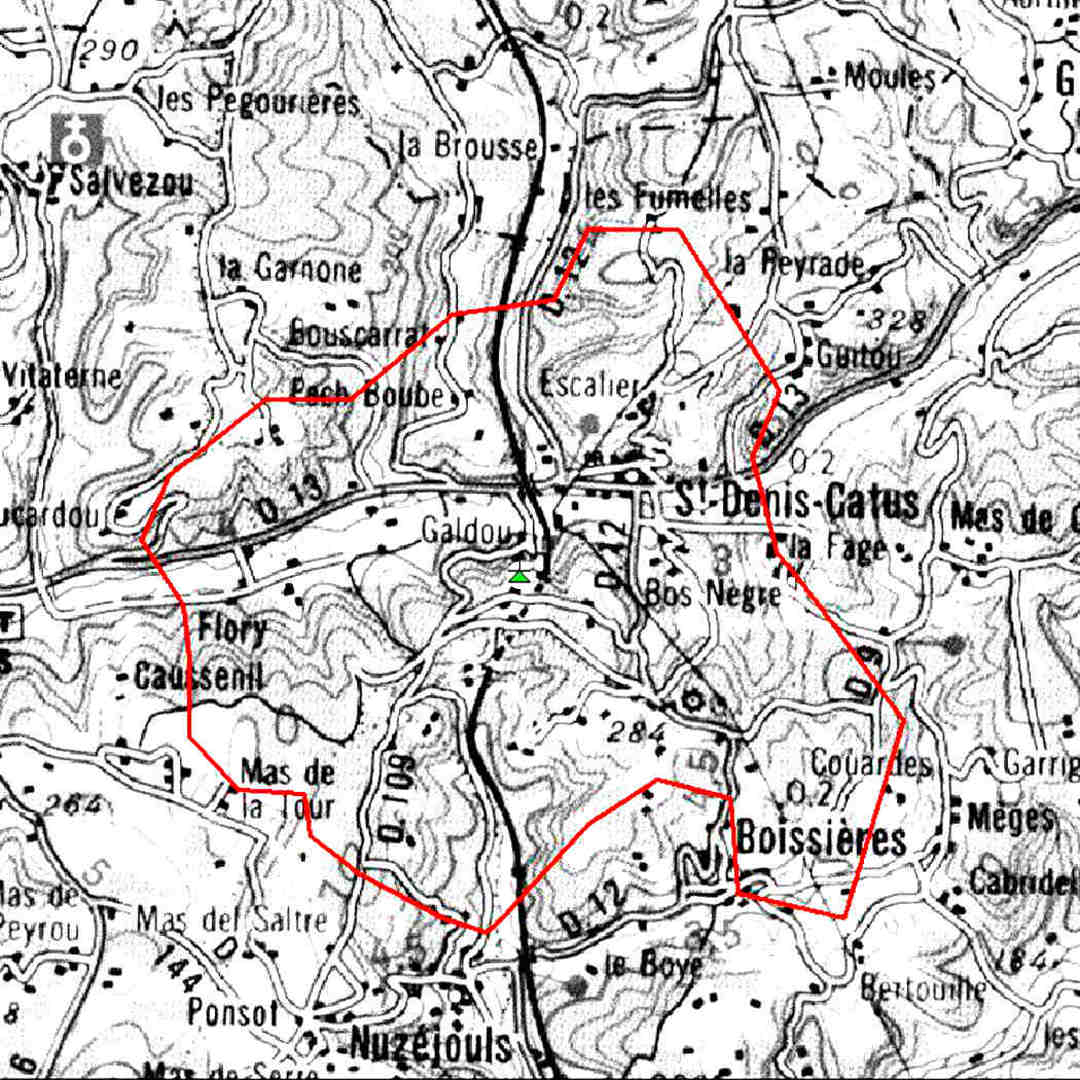

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

CONCORÈS - SUD

:arrow: Localisation du pylône TDF de Pech de Lapeyre commune de Concorès.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39V 1W (TDF).
R2: 45V 1W (TDF).
R6: 48V 1W (TDF).
R4: 51V 1W (TDF).
R1: 55V 1W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 25 et le R4 sur le canal 42
.

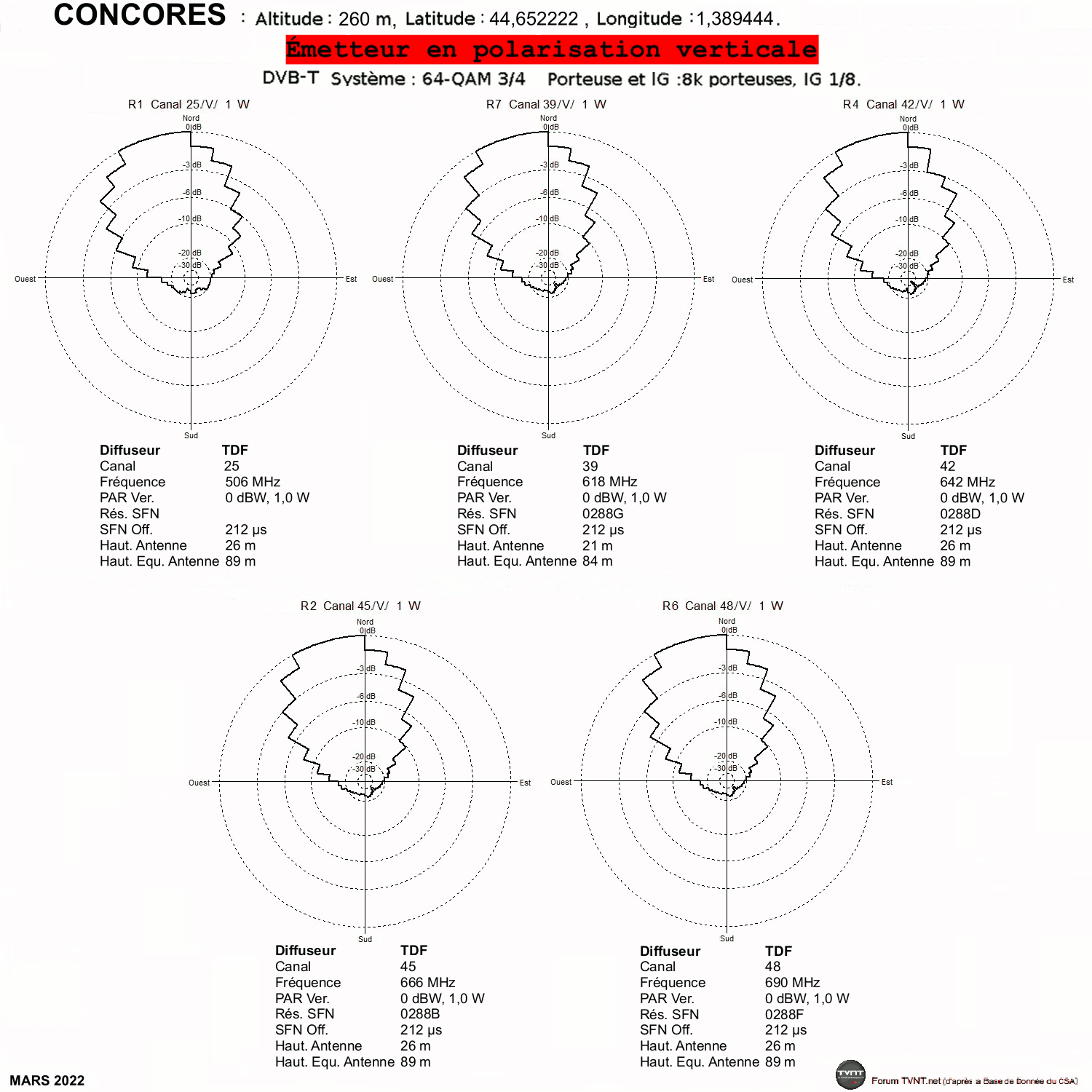

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

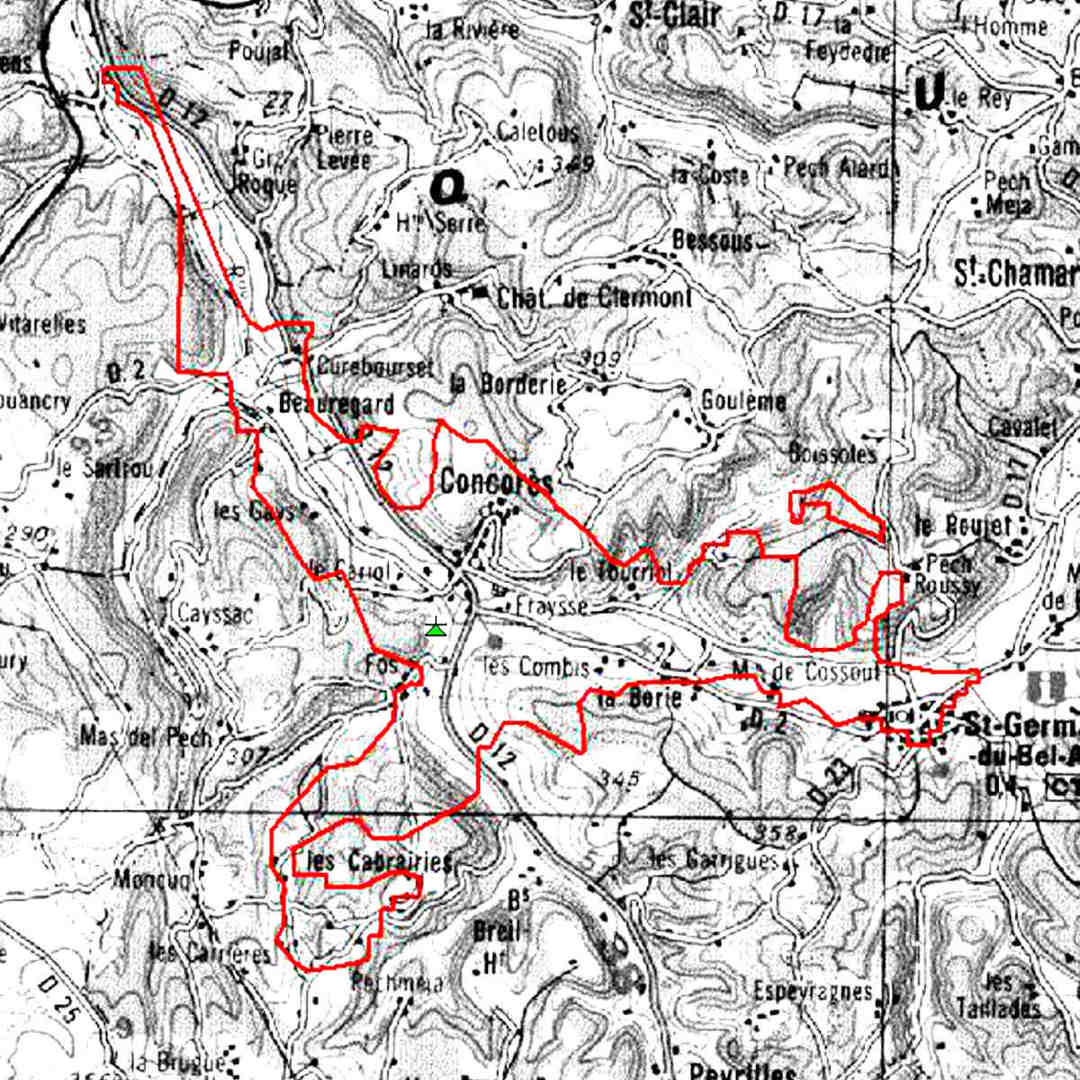

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

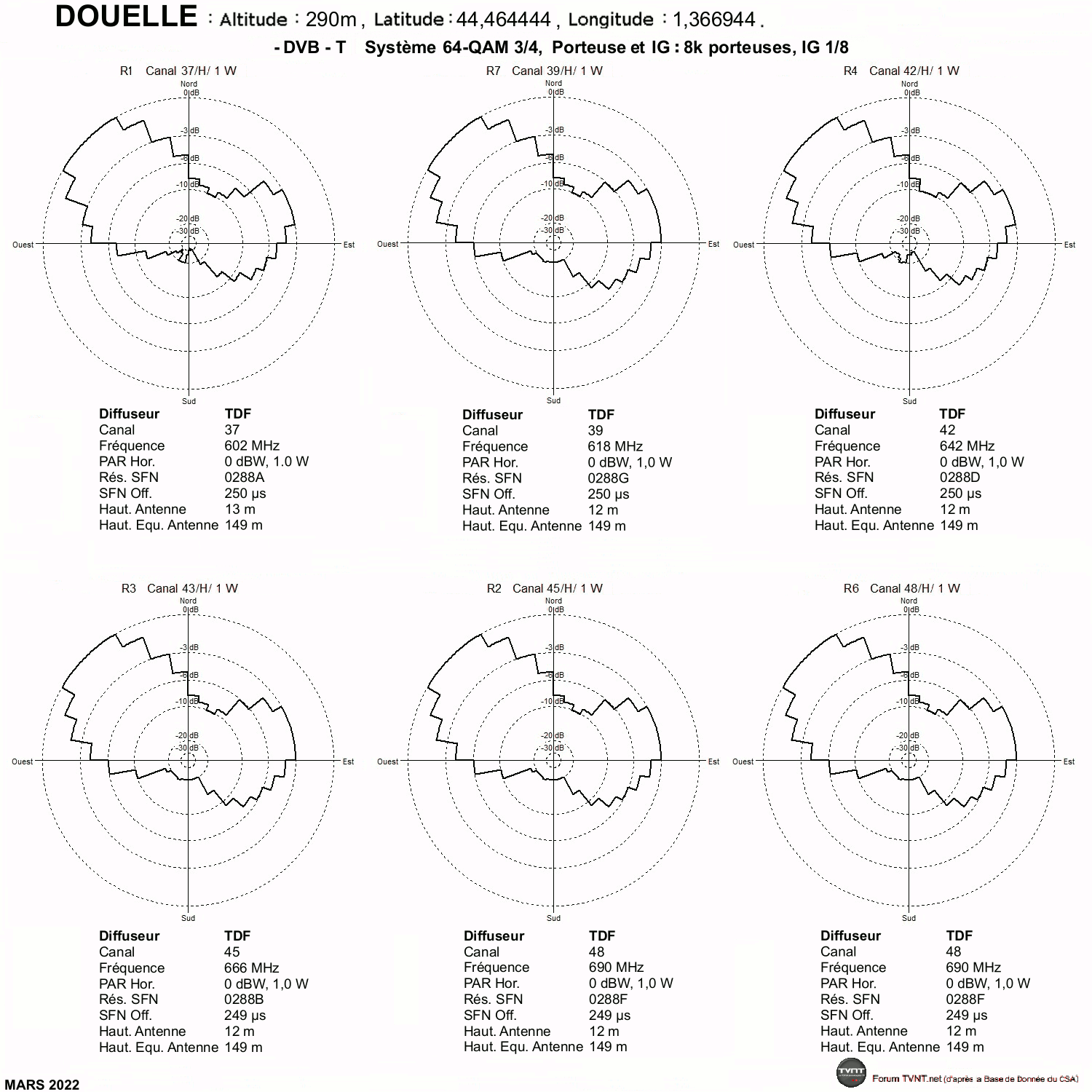

DOUELLE - LA CÉVÈNE

:arrow: Localisation du pylône TDF de La Cévène, Le Pic, commune de Douelle.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 1W (TDF).
R3: 43H 1W (TDF).
R2: 45H 1W (TDF).
R6: 48H 1W (TDF).
R4: 51H 1W (TDF).
R1: 54H 1W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42
.

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


------------------------------------------------------------------------------------

FIGEAC 1 - PEYRE LEVADE

:arrow: Localisation du pylône TDF de La Pierre Levée, commune de Figeac :

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 12W (TOWERCAST).
R3: 43H 12W (TDF).
R2: 45H 12W (TDF).
R6: 48H 12W (TDF).
R4: 51H 12W (TOWERCAST).
R1: 54H 12W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42
.

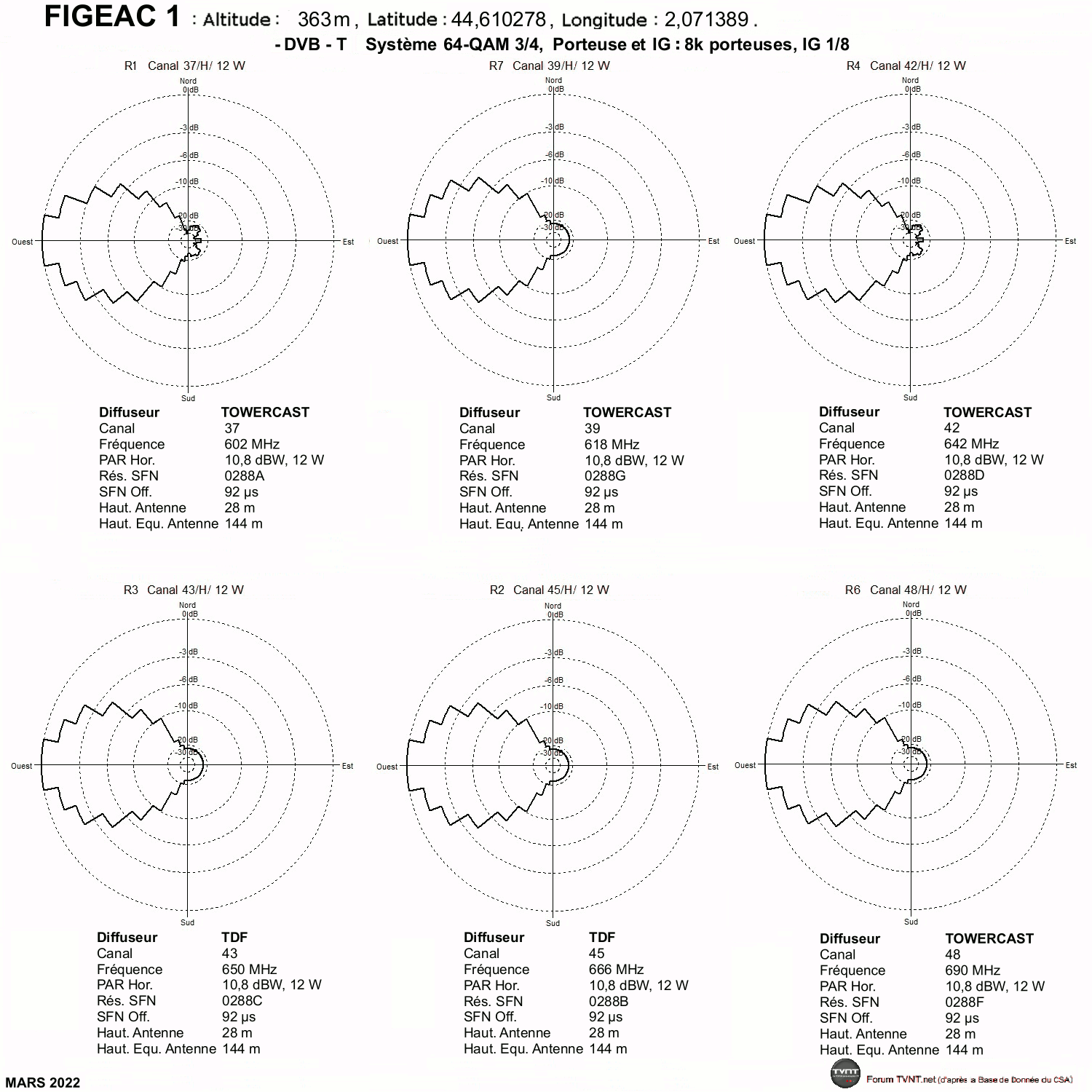

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
FIGEAC 1.gif


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Figeac 1.JPG


-------------------------------------------------------------------------------------

FIGEAC 2 - SUD - BÉDUER

Il y a 2 pylônes pour la TNT sur la commune de Béduer :

:arrow: Localisation du pylône TDF de l’Abreuvoir, sur lequel TDF diffuse les multiplex R1 à R3 et R6, et TOWERCAST le multiplex R4.

D'autres photos sont disponibles ici

:arrow: Localisation du pylône ITAS TIM des Milliades, qui diffuse le multiplex R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 6W (ITAS TIM).
R3: 43H 6W (TDF).
R2: 45H 6W (TDF).
R6: 48H 6W (TDF).
R4: 51H 6W (TOWERCAST sur pylône TDF).
R1: 54H 6W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42
.

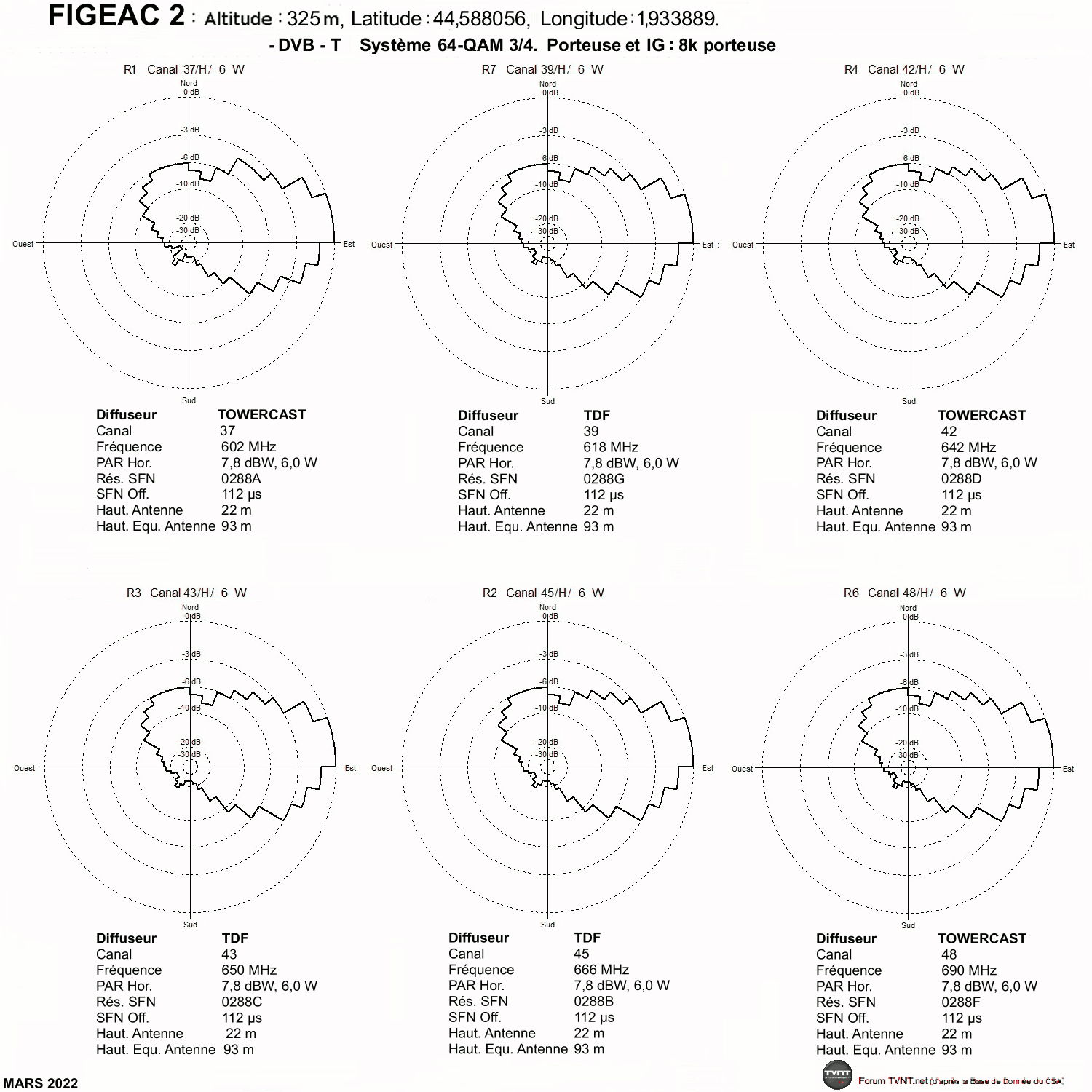

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
FIGEAC 2.gif

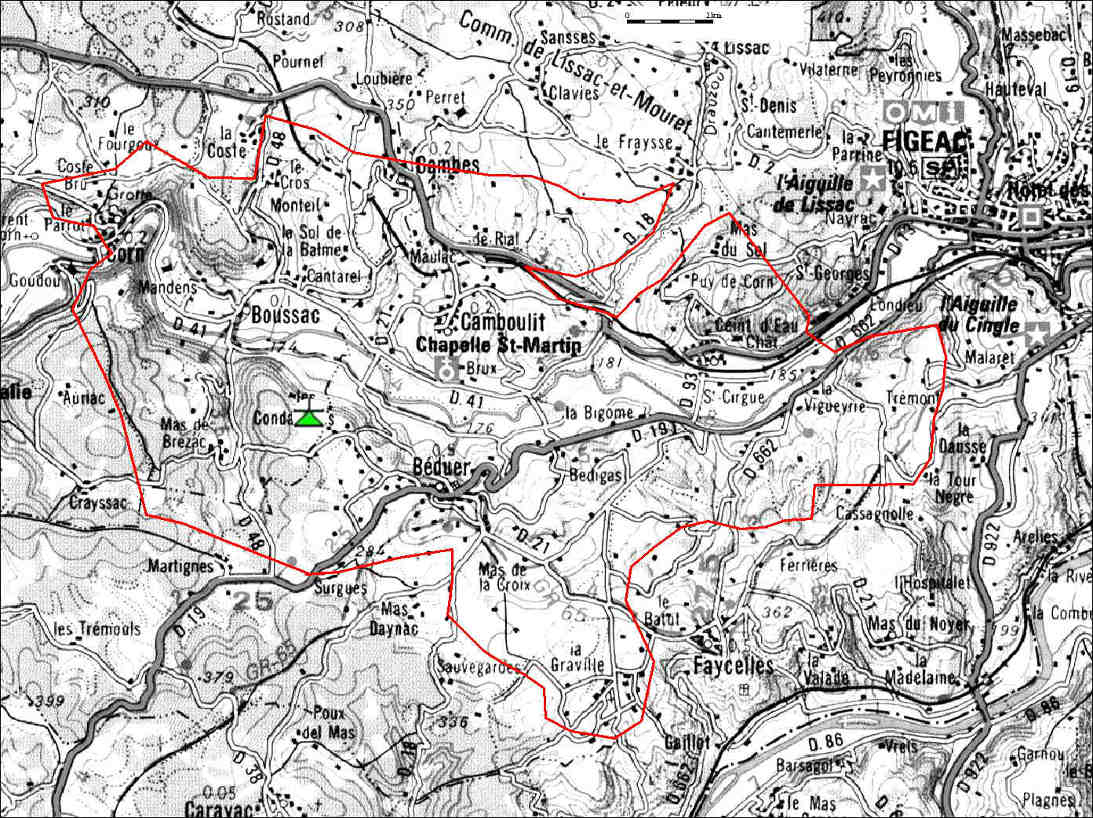

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Figeac 2 - Sud.JPG


-------------------------------------------------------------------------------------

FIGEAC 3 - CENTRE - LE CINGLE

:arrow: Localisation du pylône TDF du Cingle, commune de Figeac.

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 1,2W (TOWERCAST).
R3: 43H 1,2W (TOWERCAST).
R2: 45H 1,2W (TOWERCAST).
R6: 48H 1,2W (TOWERCAST).
R4: 51H 1,2W (TOWERCAST).
R1: 54H 1,2W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42
.

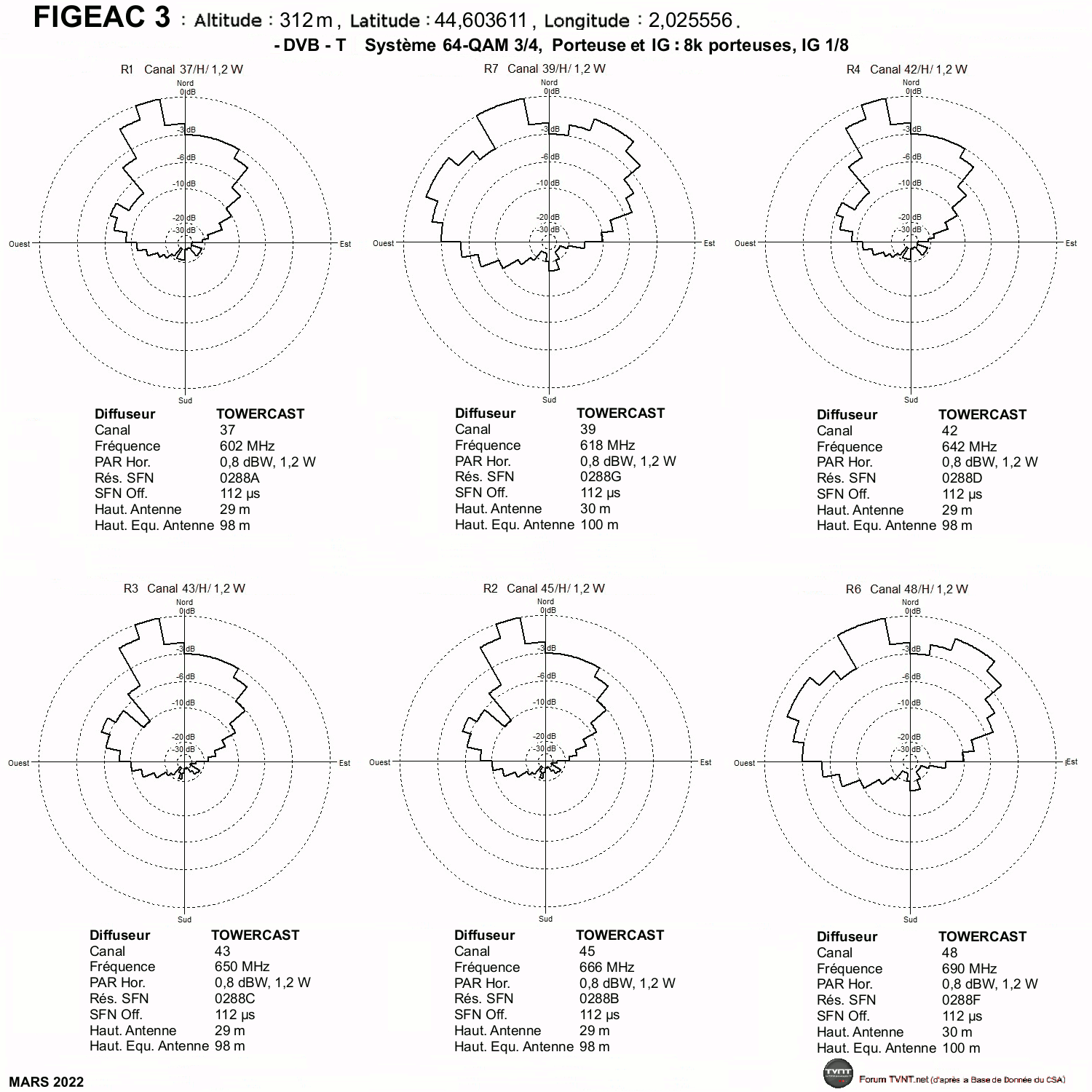

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
FIGEAC 3.gif

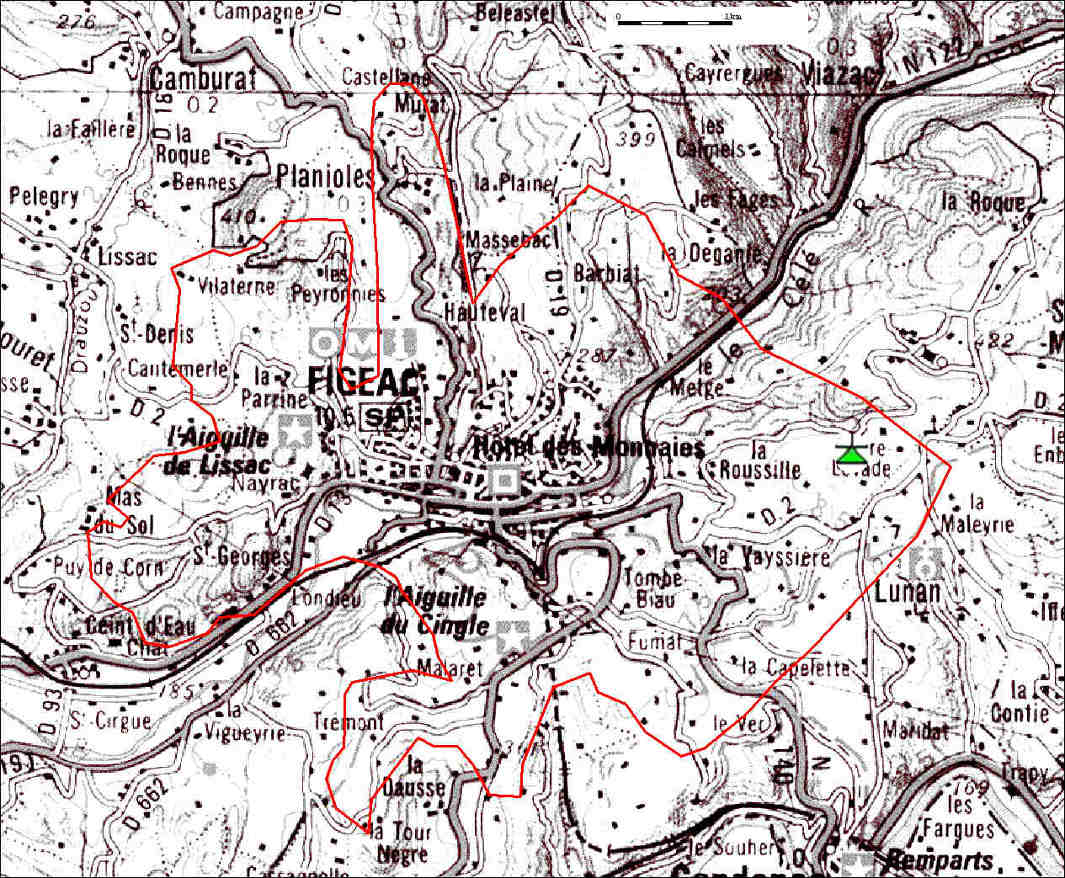

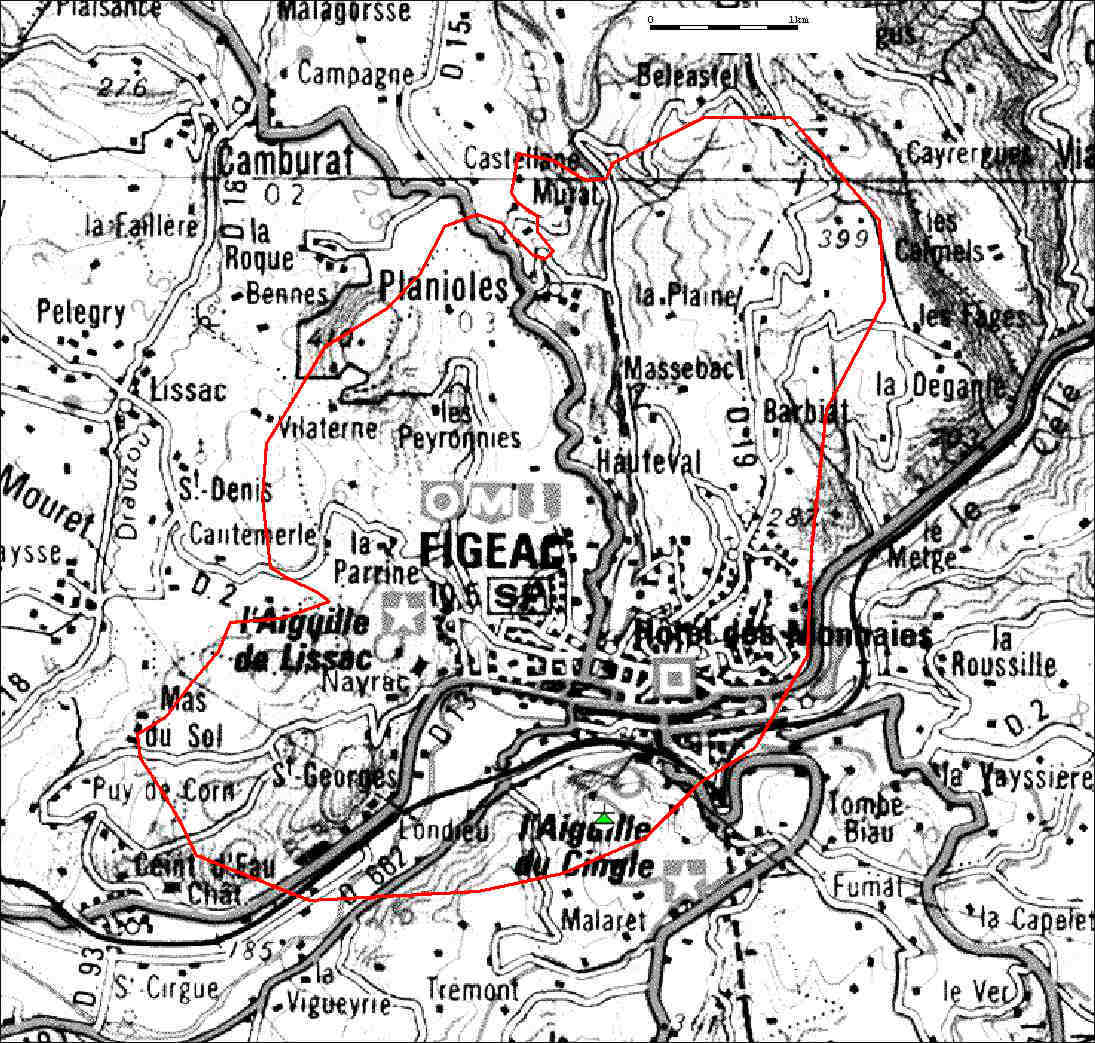

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Figeac 3 - Centre.JPG


-------------------------------------------------------------------------------------

GOURDON 1 - BOURNAZEL

:arrow: Localisation du pylône TDF de Bournazel, commune de Gourdon.

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 4W (TDF).
R3: 43H 4W (TDF).
R2: 45H 4W (TDF).
R6: 48H 4W (TDF).
R4: 51H 4W (TDF).
R1: 54H 4W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42
.

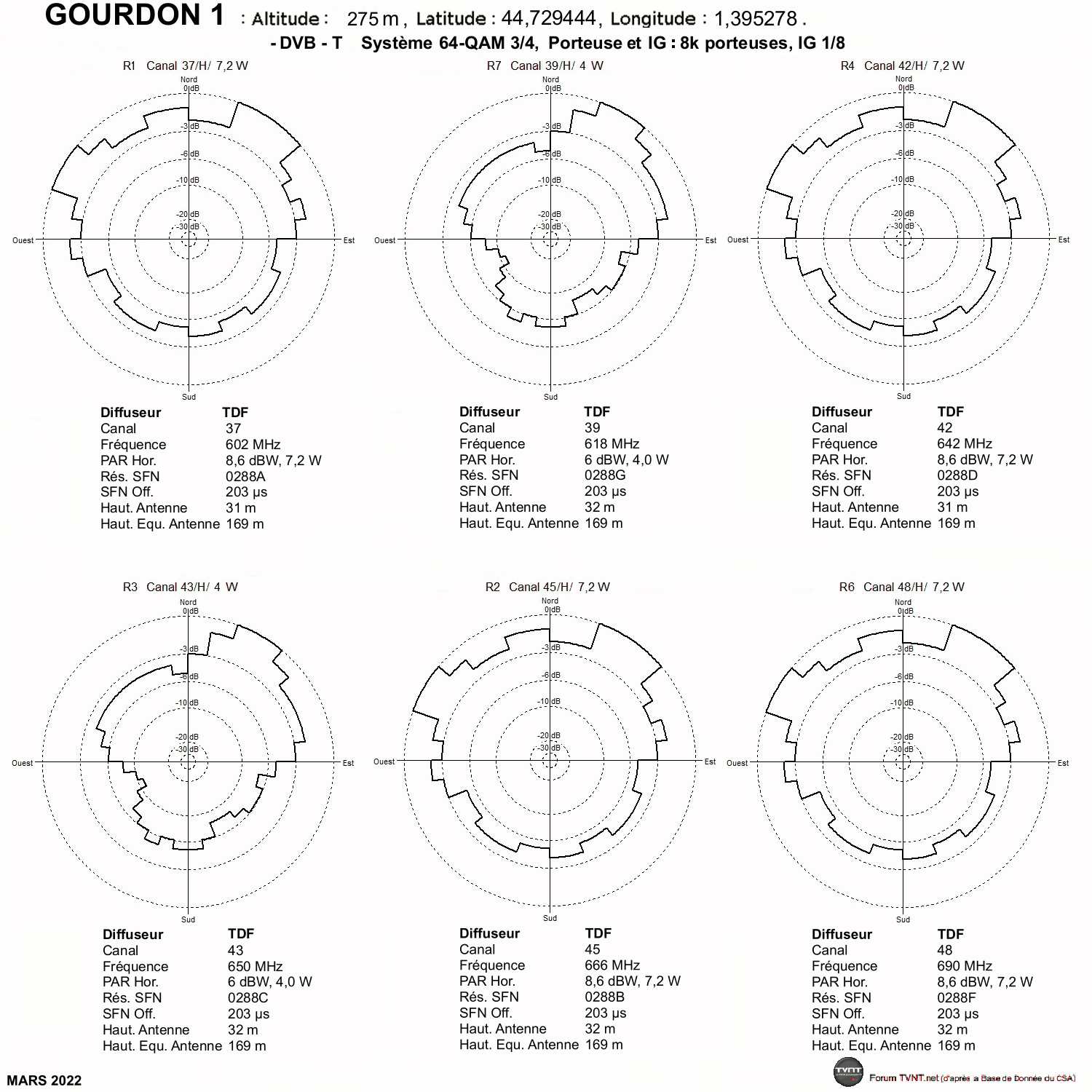

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

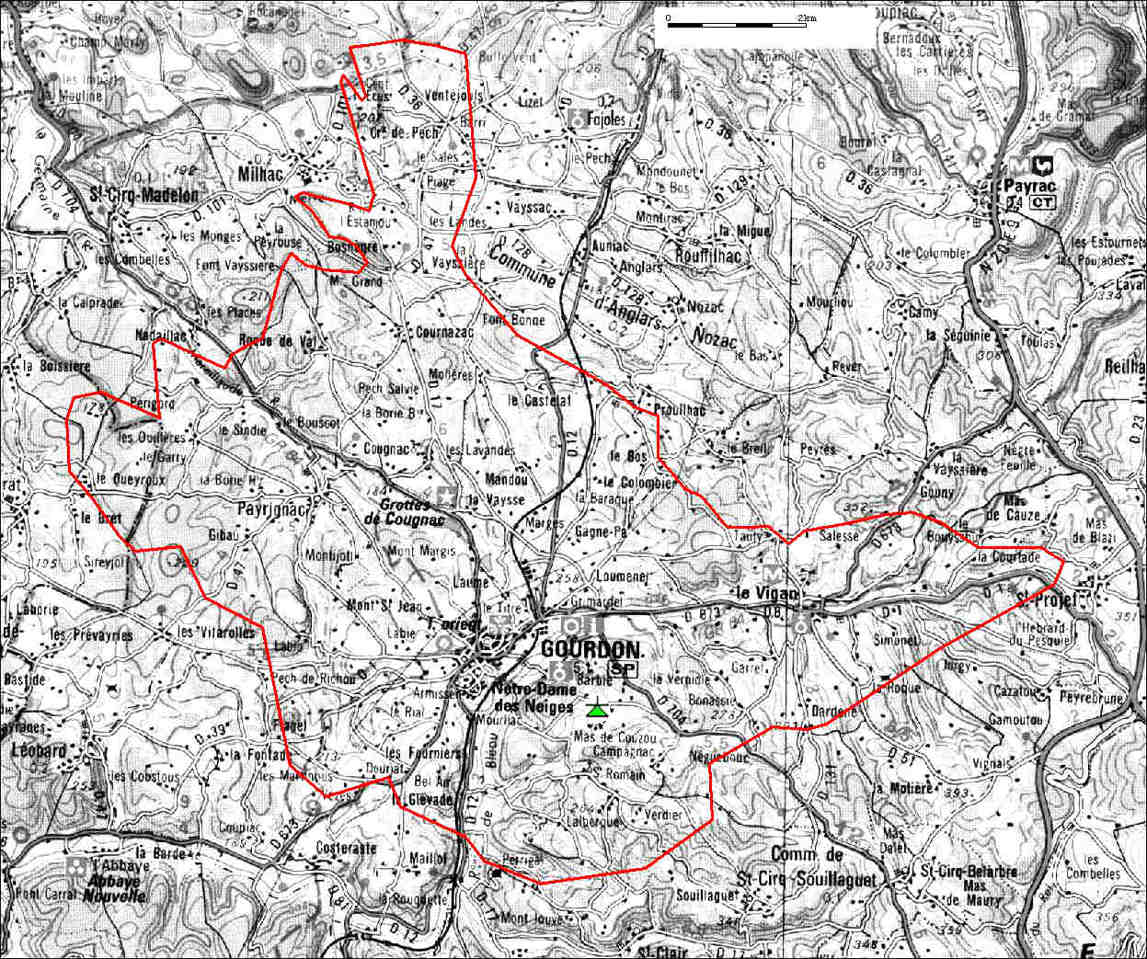

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Gourdon 1.JPG


-----------------------------------------------------------------------------------

GRAMAT - SOUBRIÉ

:arrow: Localisation du pylône TDF de Soubrié, commune de Gramat.

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39V 1W (TDF).
R3: 43V 1W (TDF).
R2: 45V 1W (TDF).
R6: 48V 1W (TDF).
R4: 51V 1W (TDF).
R1: 54V 1W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42
.

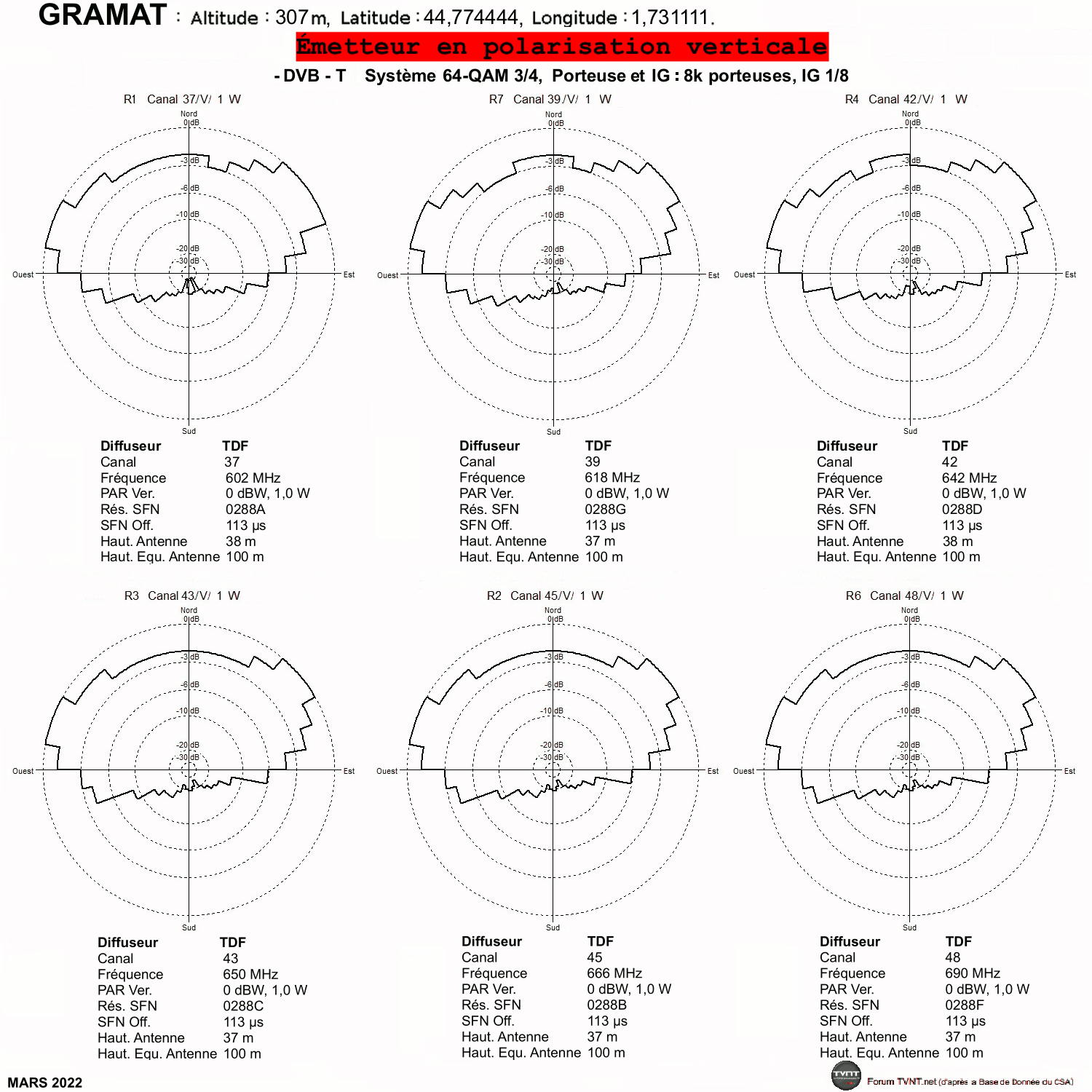

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

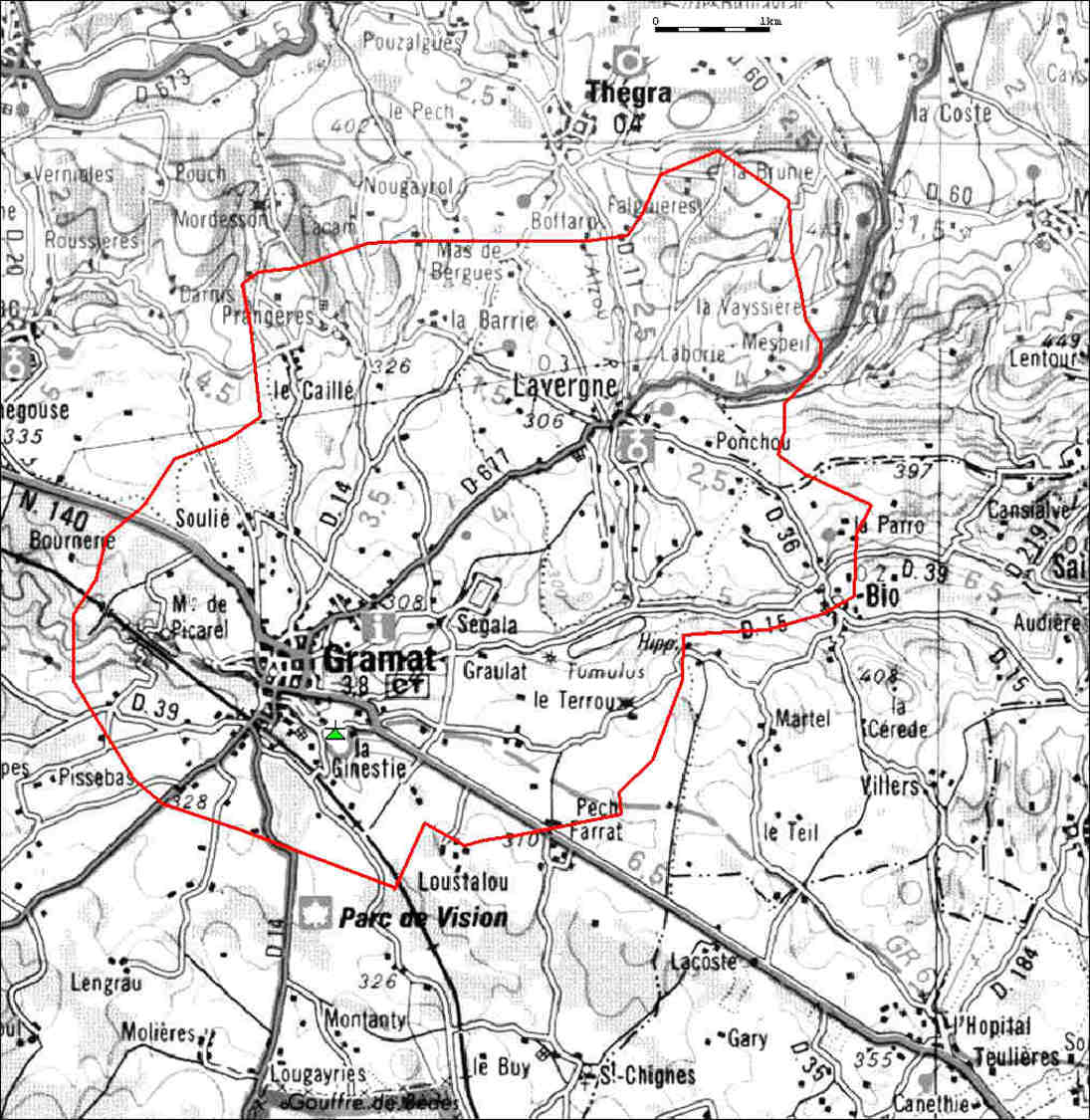

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-----------------------------------------------------------------------------------

LACAPELLE-MARIVAL - LE BOIS BORDET

:arrow: Localisation du pylône TDF du Bois Bordet, sur la commune de Le Bourg :

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 4W (TDF).
R3: 43H 4W (TDF).
R2: 45H 4W (TDF).
R6: 48H 4W (TDF).
R4: 51H 4W (TDF).
R1: 54H 4W (TDF).

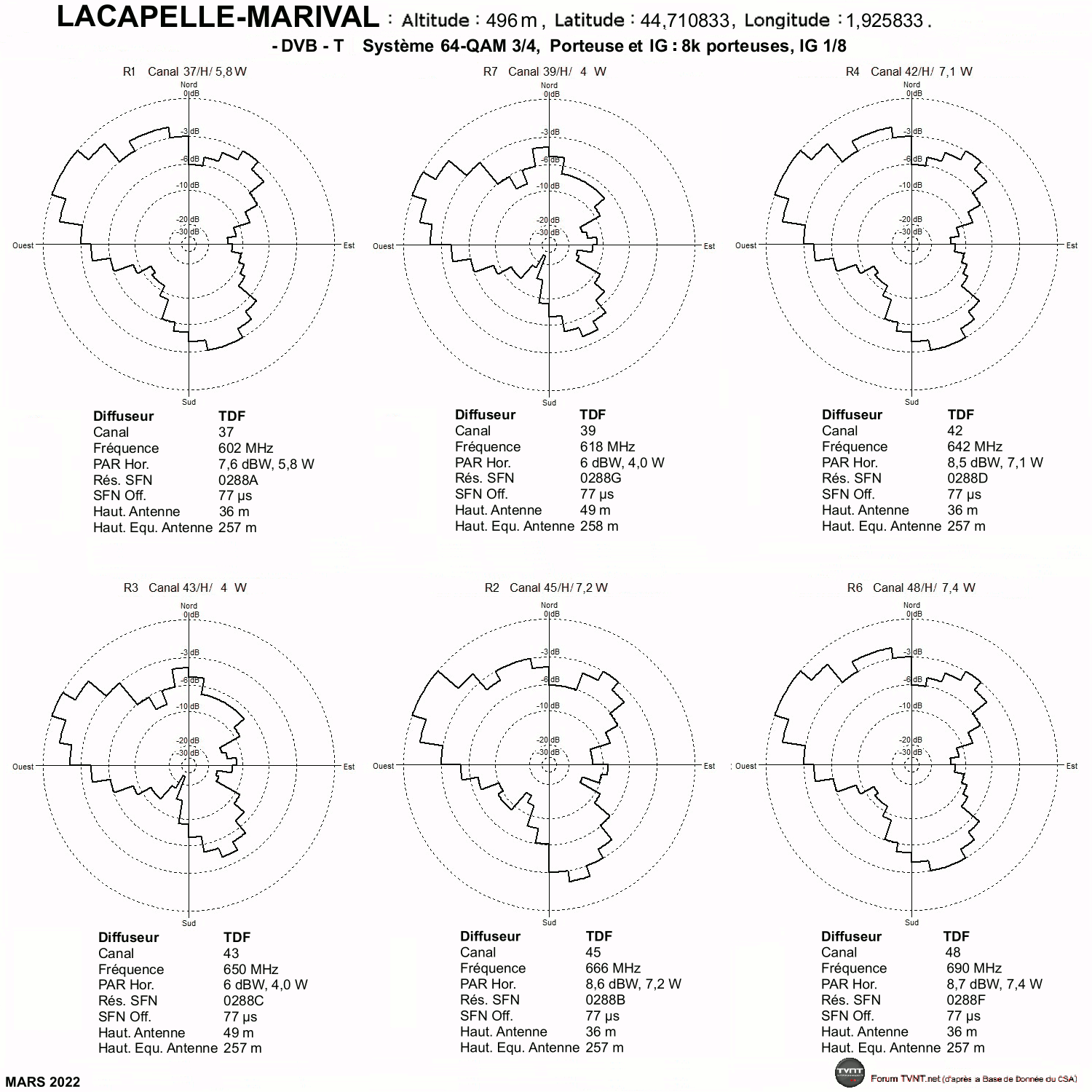

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

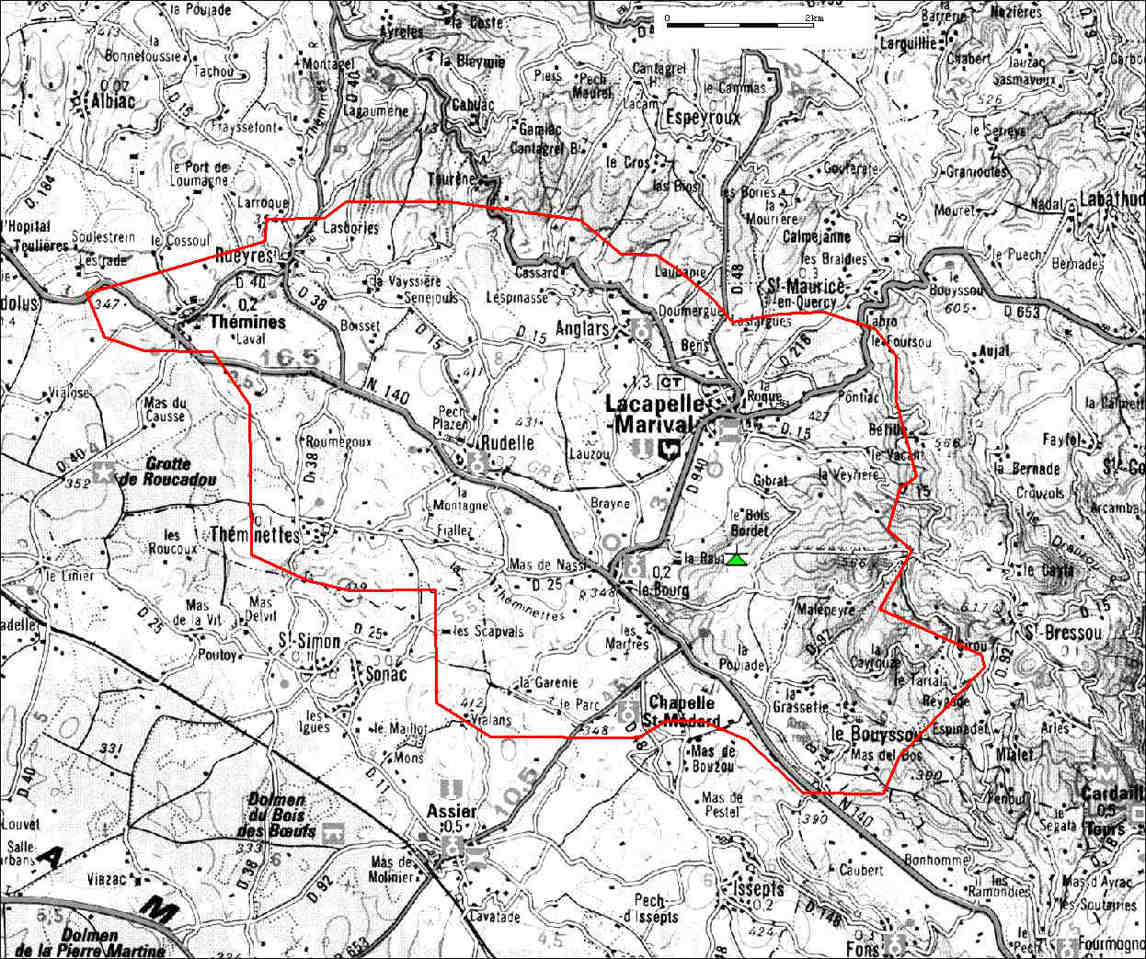

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-----------------------------------------------------------------------------------

LAVAL-DE-CÈRE 1 - CAHUS

:arrow: Localisation du pylône TDF de La Borie, sur la commune de Cahus.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 1W (TOWERCAST).
R2: 45H 1W (TDF).
R6: 48H 1W (TOWERCAST).
R4: 51H 1W (TDF).
R1: 54H 1W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42
.

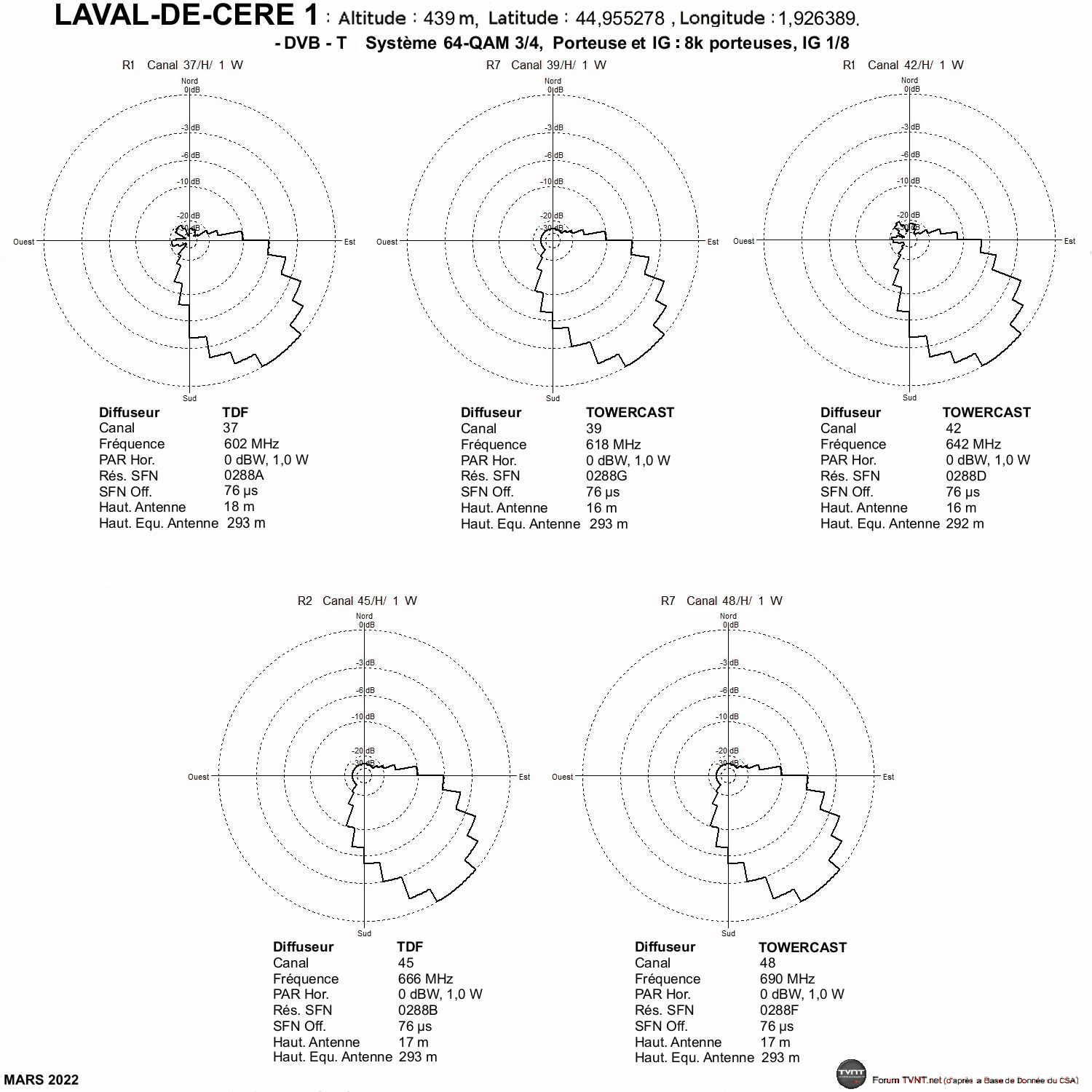

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
LAVAL-DE-CERE 1.gif

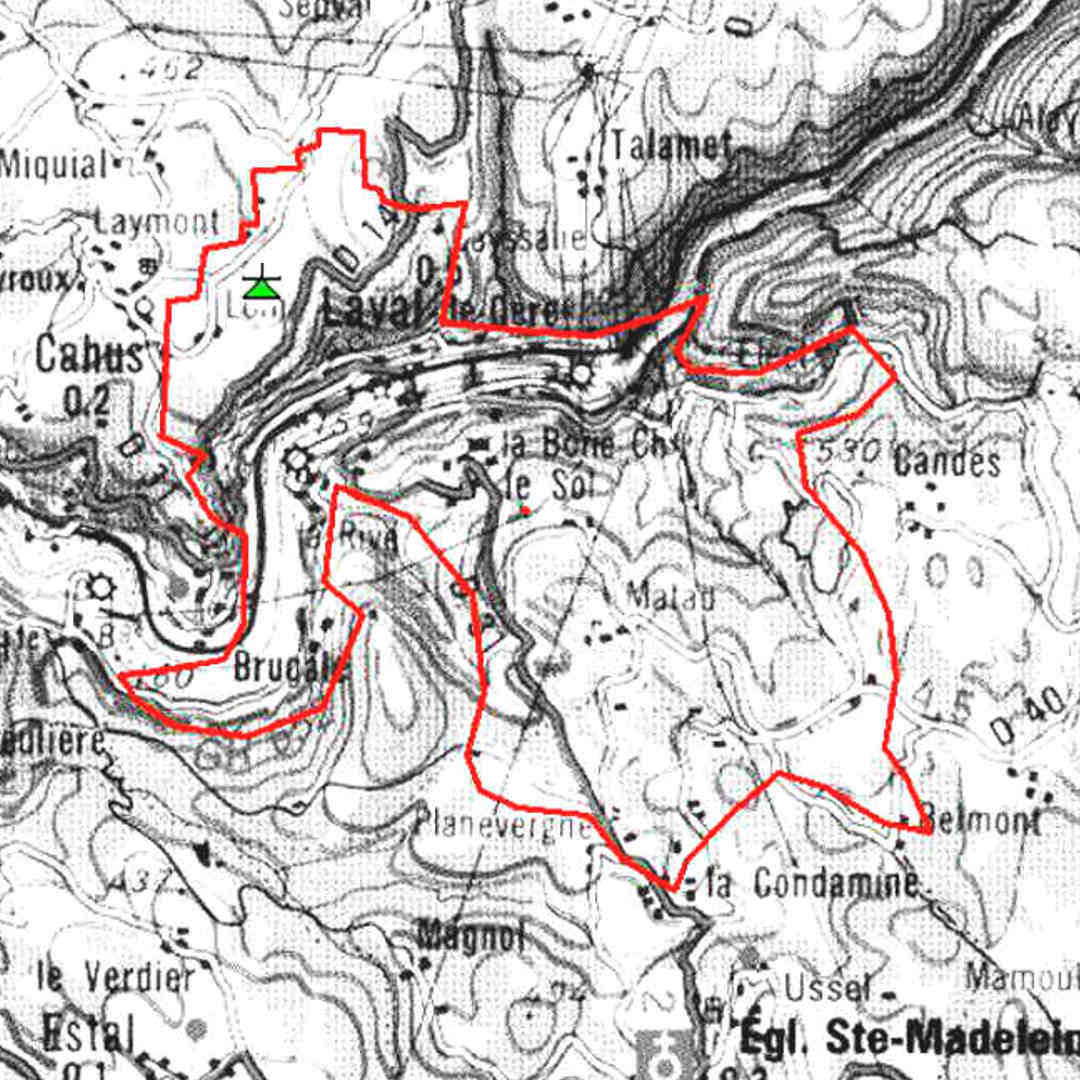

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Laval de Cere 1.JPG


-------------------------------------------------------------------------------------

LEYME - LE FRAU

:arrow: Localisation du pylône ITAS TIM du Frau de Leyme, commune de Leyme.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39V 1,4W (ITAS TIM).
R3: 43V 1,4W (ITAS TIM).
R2: 45V 1W (ITAS TIM).
R6: 48V 1W (ITAS TIM).
R4: 51V 1W (ITAS TIM).
R1: 54V 1W (ITAS TIM).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42
.

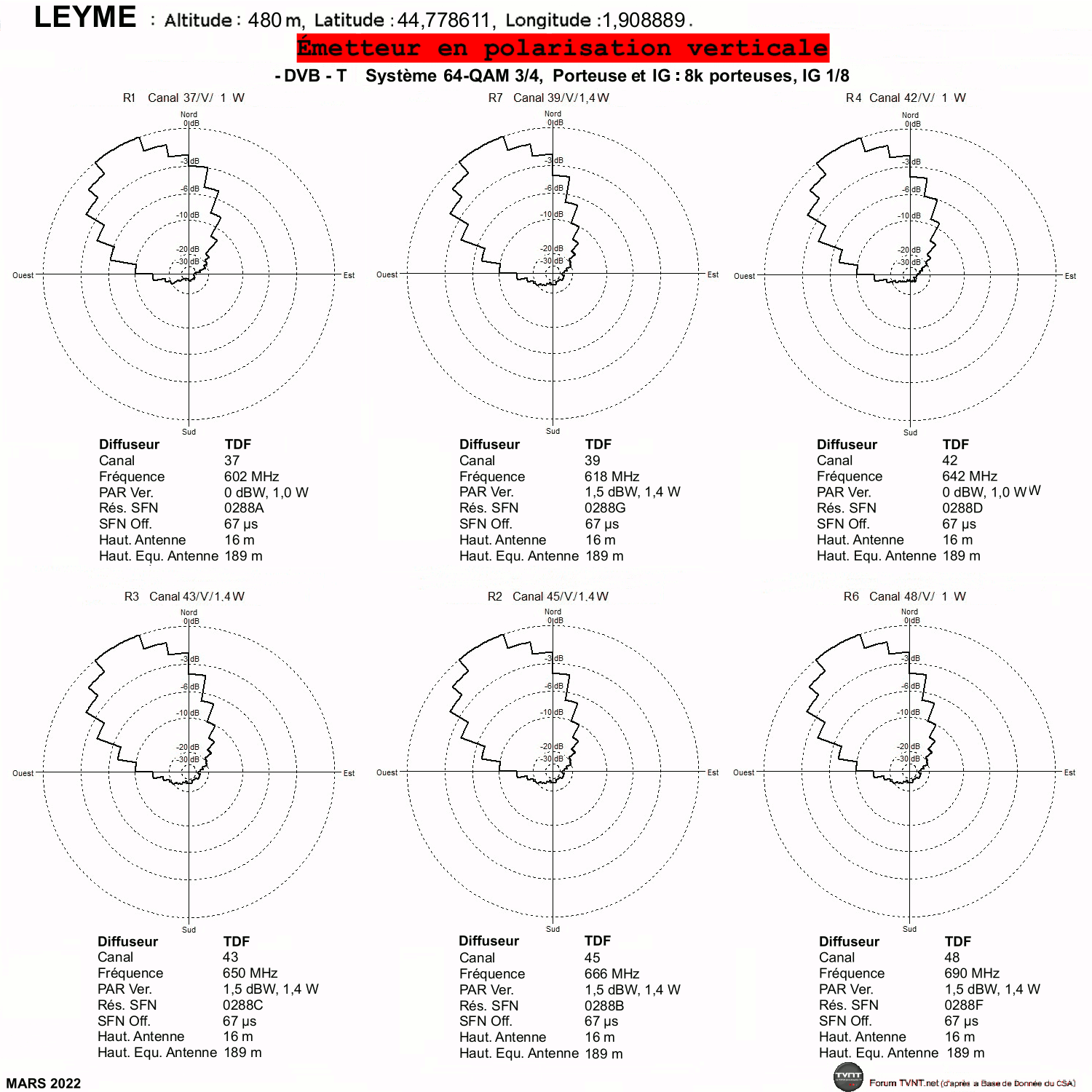

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

LISSAC-ET-MOURET - CAMBURAT

:arrow: Localisation du pylône TDF de La Roque, sur la commune de Camburat.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 23H 2W (TDF).
R7: 39H 2W (TDF).
R3: 43H 2W (TDF).
R2: 45H 2W (TDF).
R6: 48H 2W (TDF).
R4: 51H 2W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R4 passera sur le canal 42
.

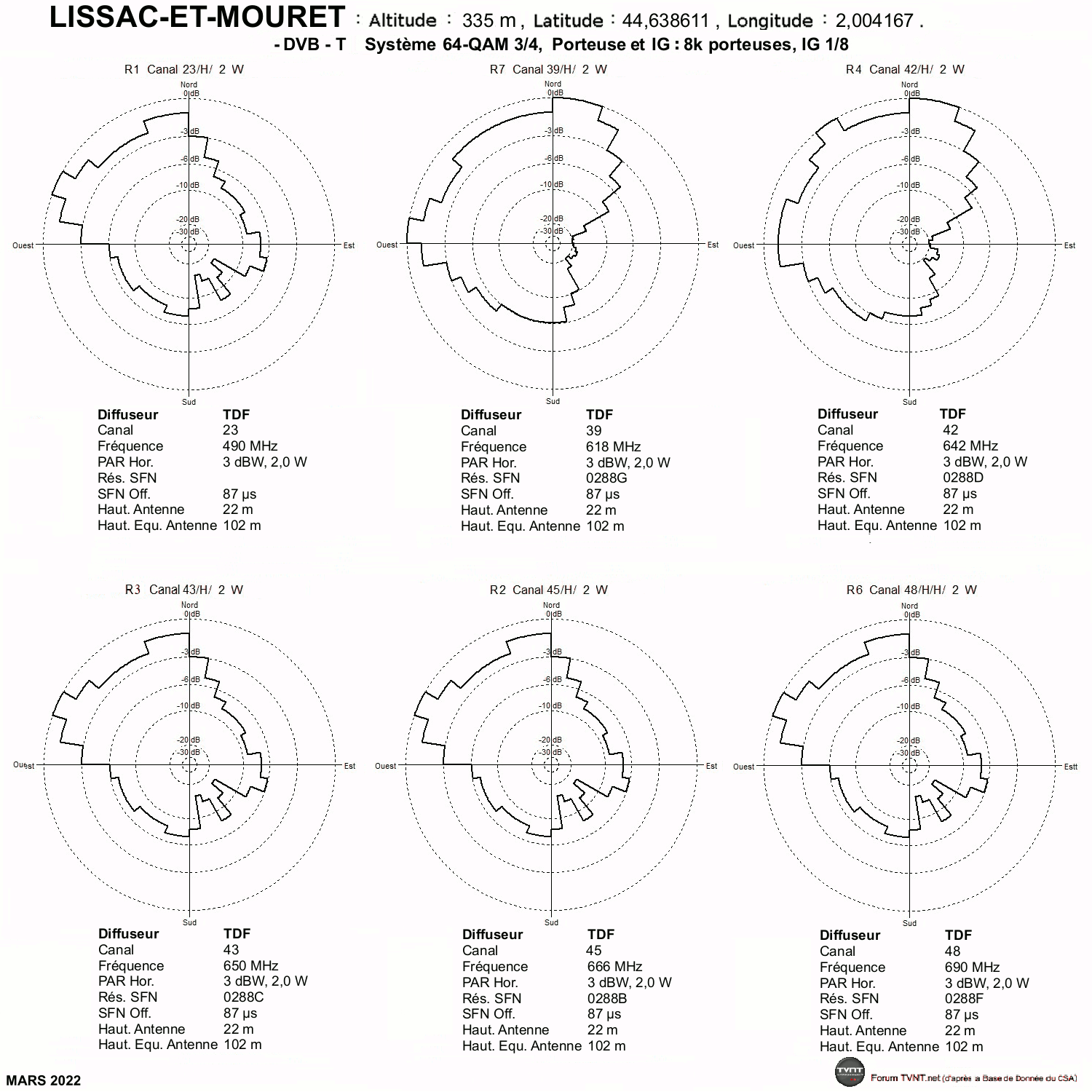

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

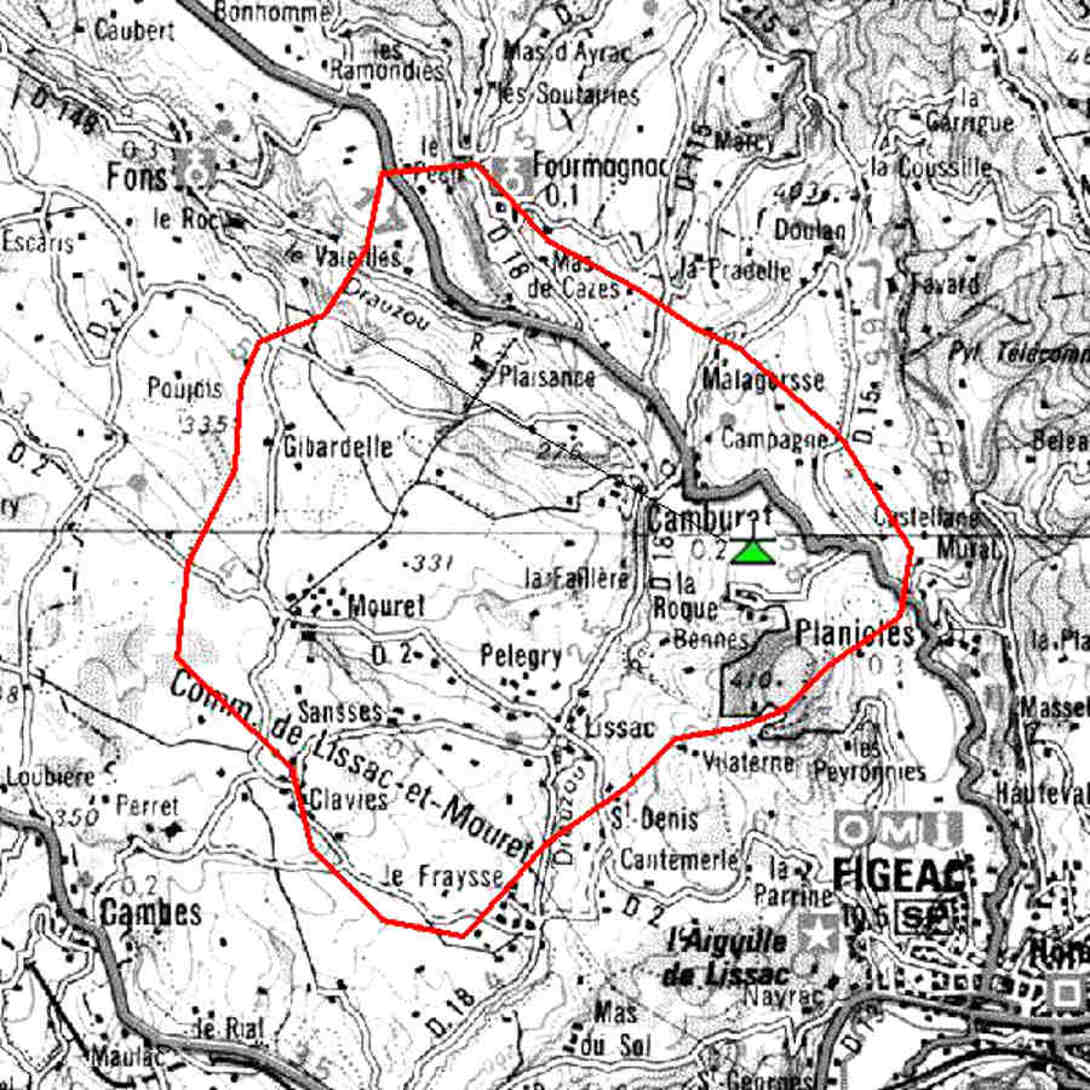

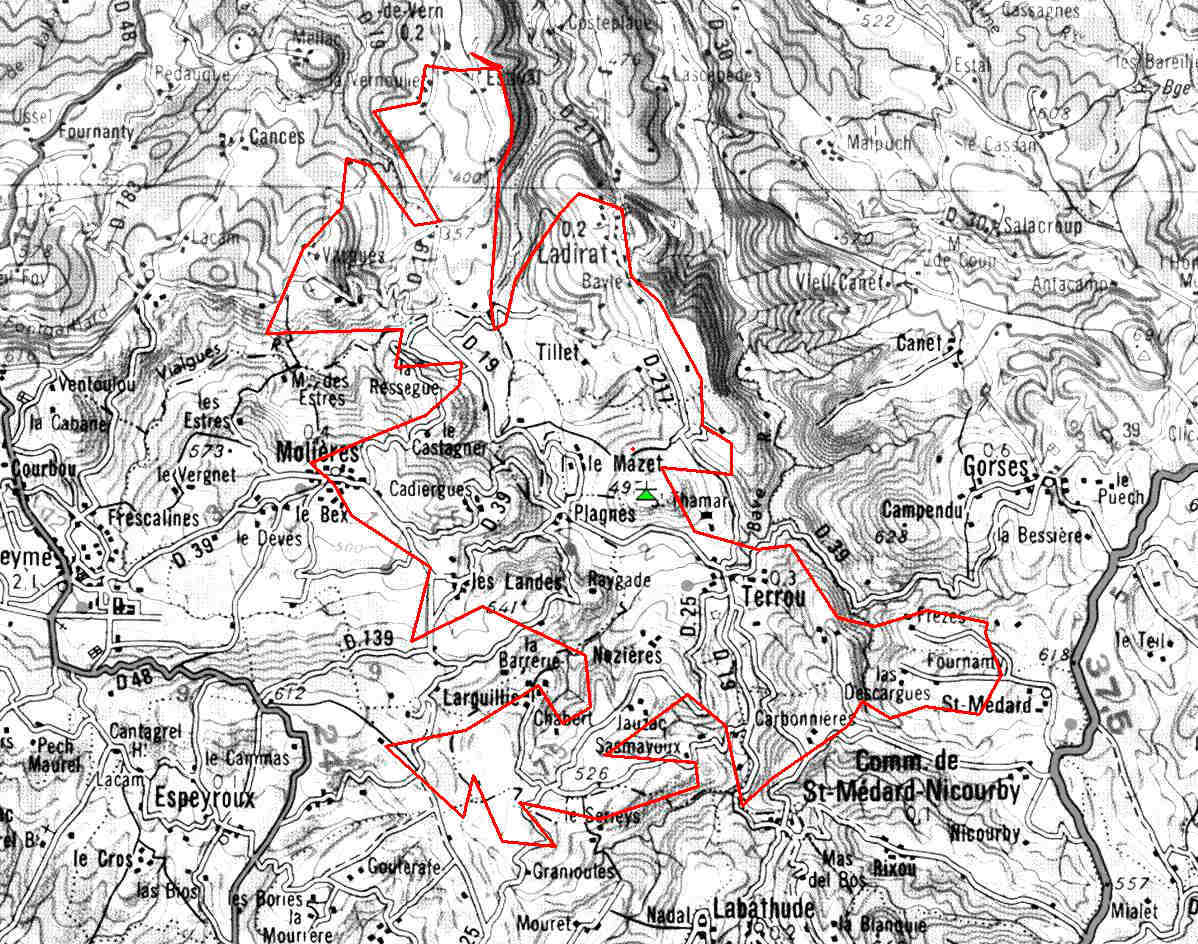

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

ÉMETTEUR DE LUZECH - L'IMPERNAL

:arrow: Localisation du pylône TDF de l'Impernal, commune de Luzech.

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 5,5W (TOWERCAST).
R3: 43H 5W (TDF).
R2: 45H 5W (TDF).
R6: 48H 5W (TOWERCAST).
R4: 51H 5W (TDF).
R1: 54H 5W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42
.

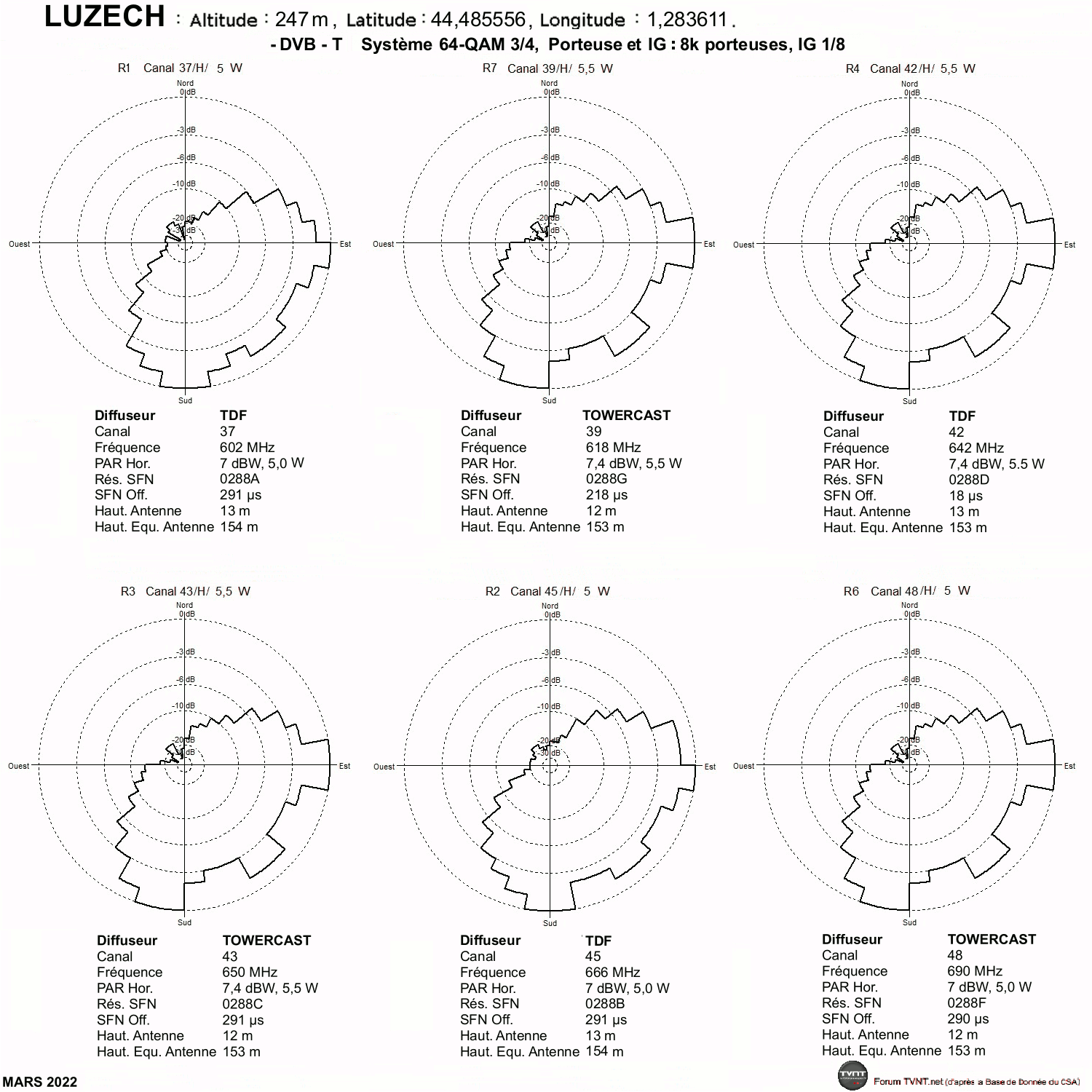

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

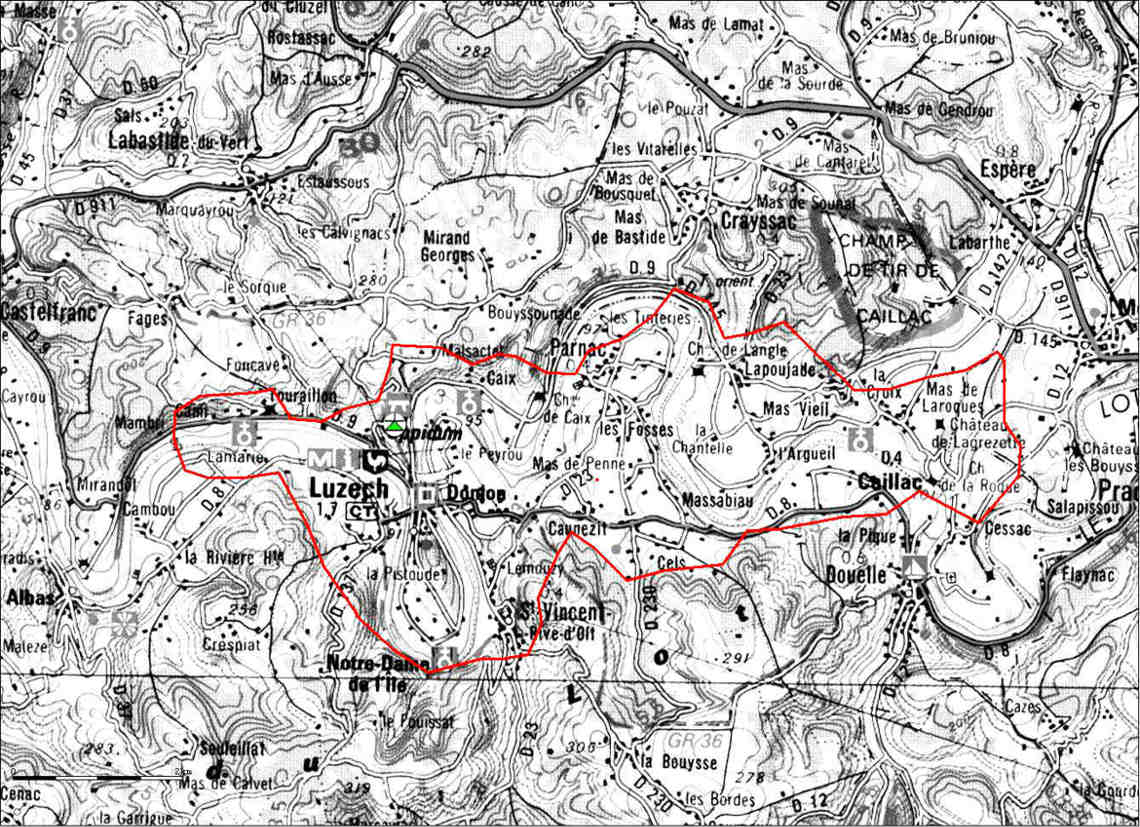

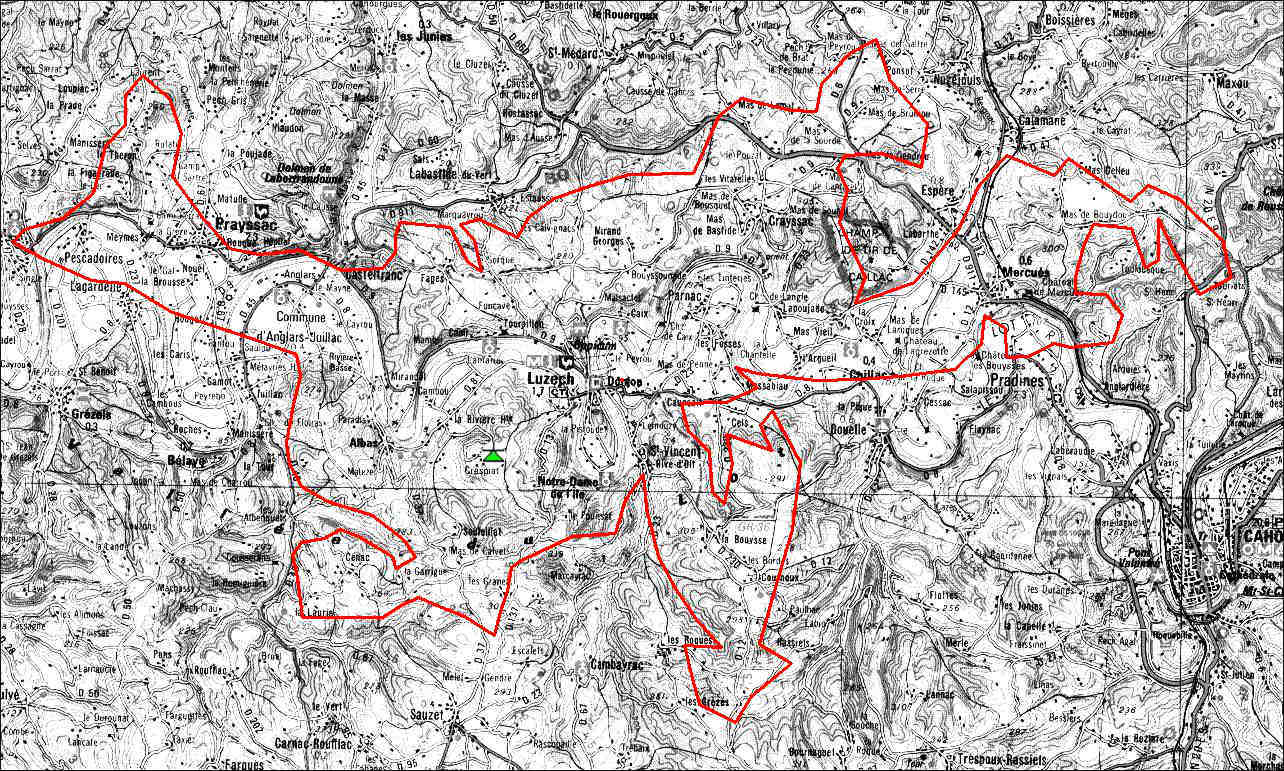

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

PRAYSSAC - LUZECH

Il y a 2 pylônes pour la TNT sur le site de Crespiat, sur la commune de Luzech :

:arrow: Localisation du pylône TDF qui diffuse les multiplex R1, R3 et R6 :

D'autres photos sont disponibles ici

:arrow: Localisation du pylône ITAS TIM qui diffuse les multiplex R2, R4 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 45W (ITAS TIM).
R3: 43H 30W (TDF).
R2: 45H 45W (ITAS TIM).
R6: 48H 30W (TDF).
R4: 51H 30W (ITAS TIM).
R1: 54H 45W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42
.

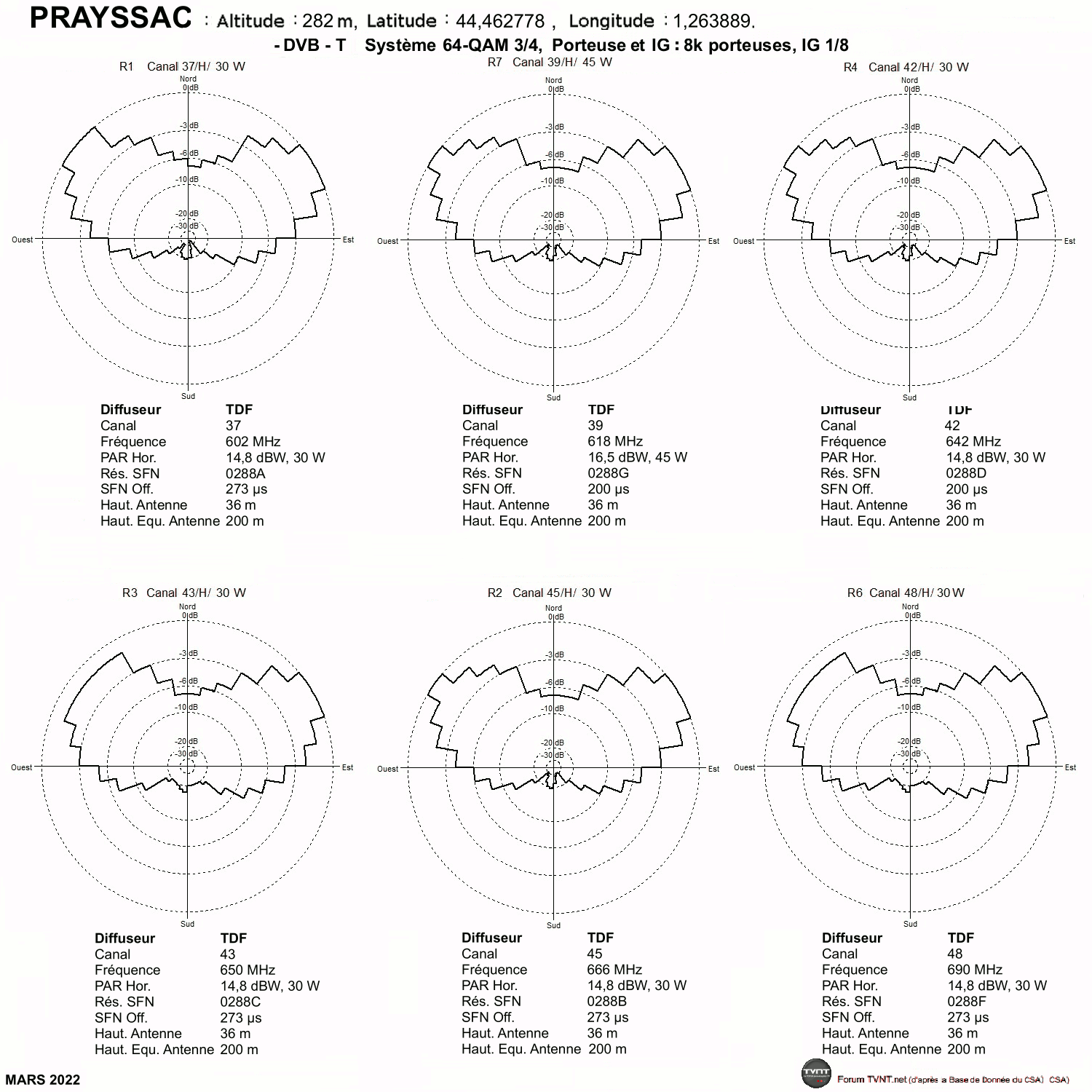

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

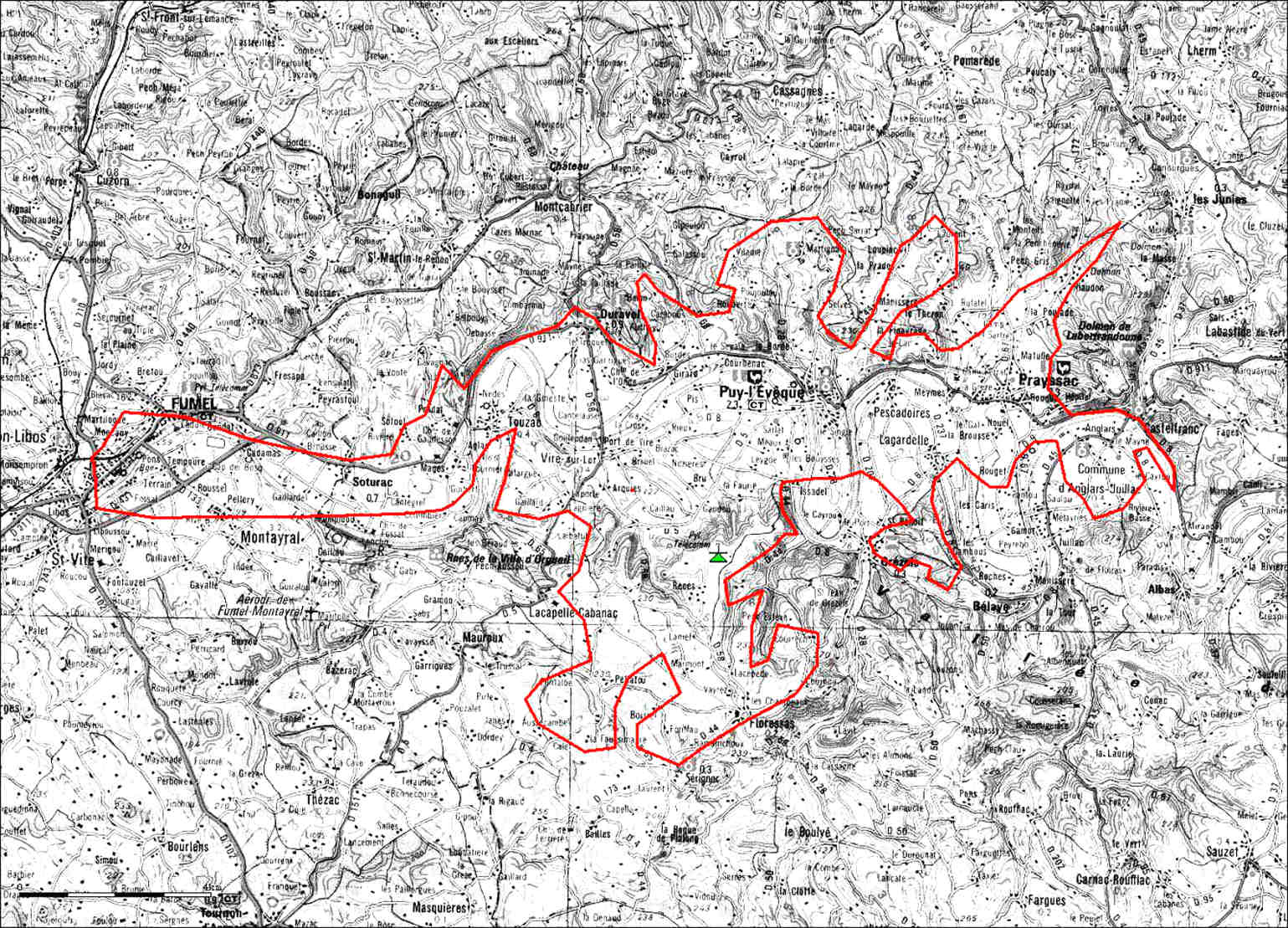

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

ROCAMADOUR - L'HOSPITALET

:arrow: Localisation du mât béton TDF de l'Hospitalet, commune de Rocamadour.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 300mW (TDF).
R2: 45H 300mW (TDF).
R6: 48H 300mW (TDF).
R4: 51H 300mW (TDF)
R1: 54H 300mW (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42
.

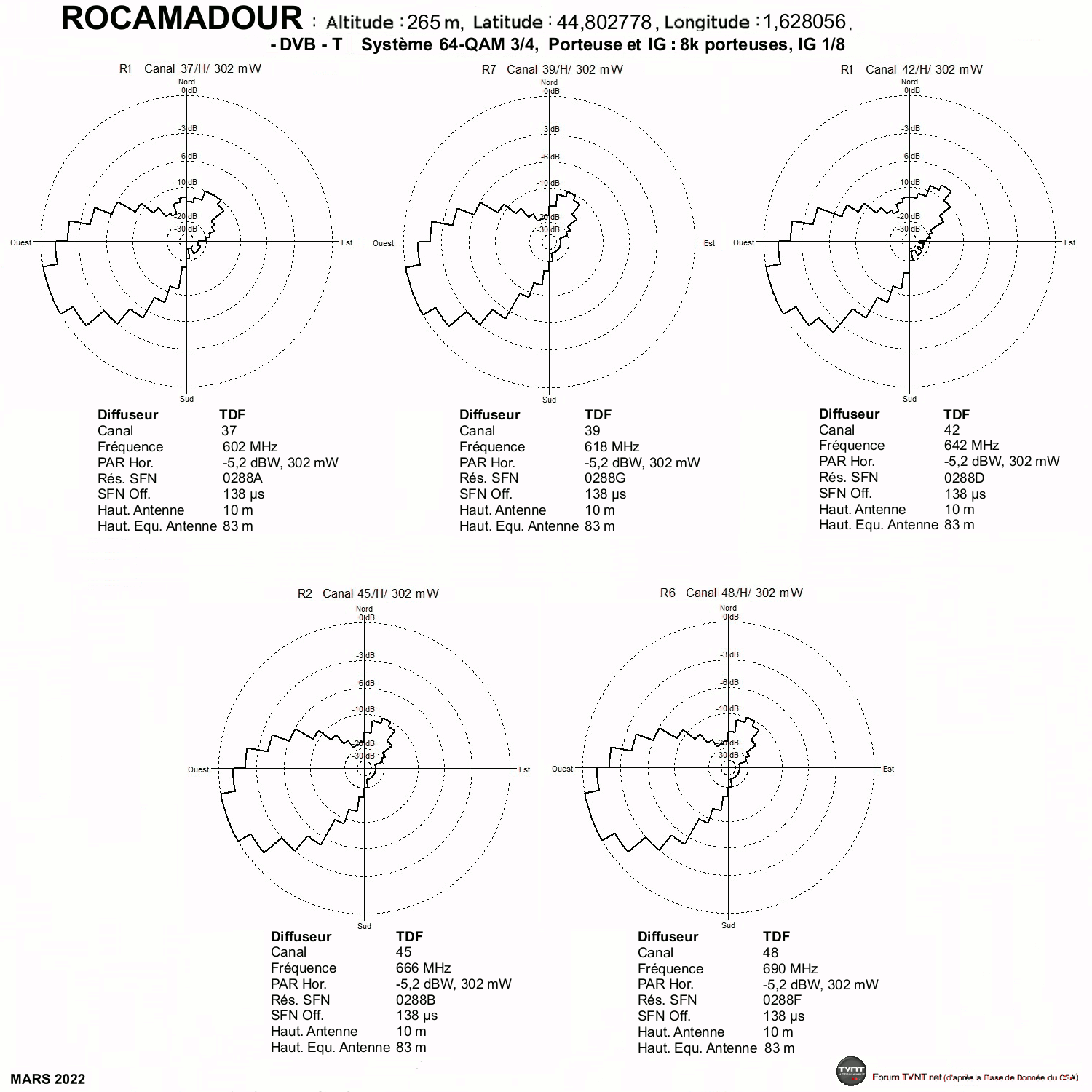

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

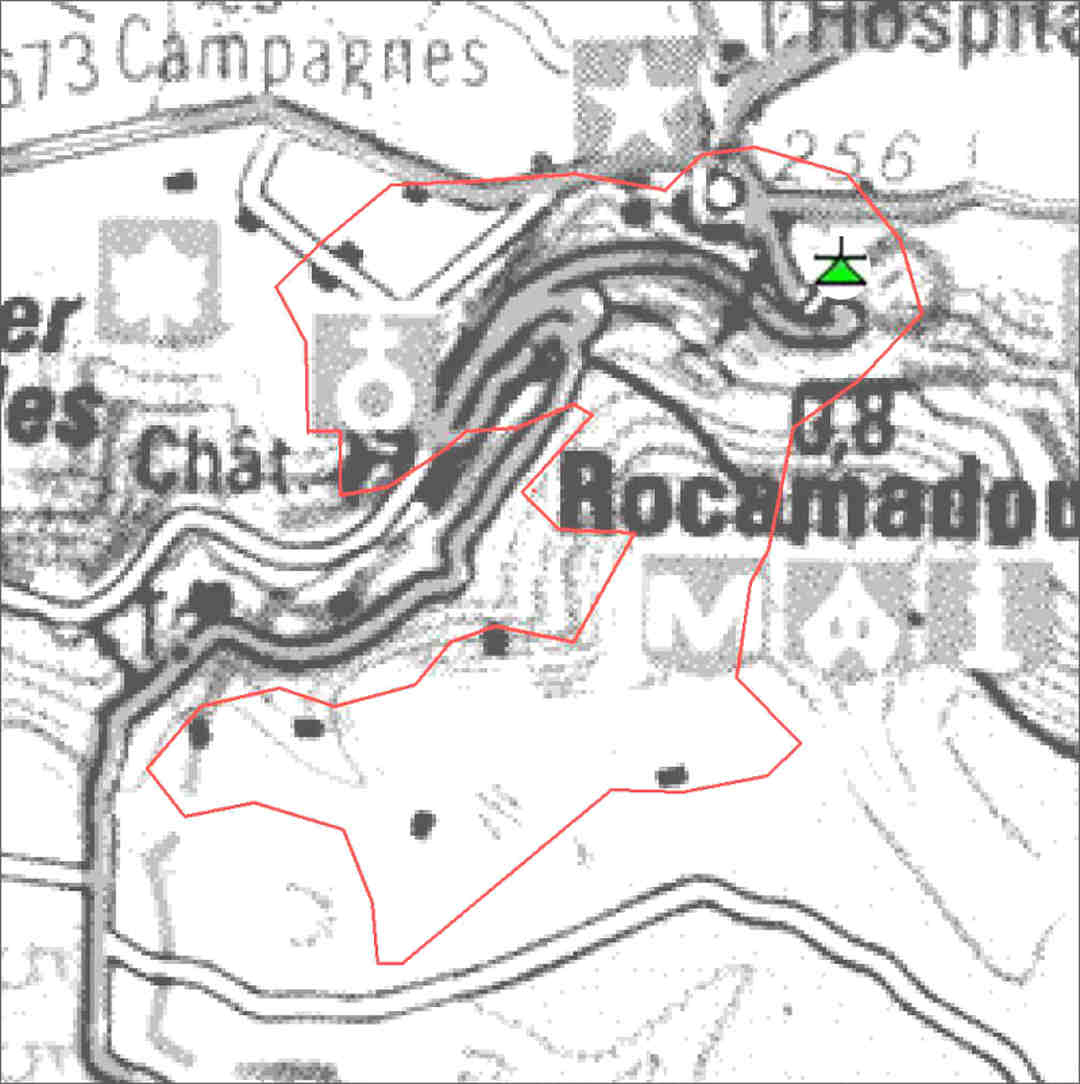

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

SAINT-CÉRÉ - SAINT-VINCENT-DU-PENDIT

:arrow: Localisation du pylône TDF de La Bargade, sur la commune de Saint-Vincent-du-Pendit.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 6W (TDF).
R3: 43H 6W (TDF).
R2: 45H 6W (TDF).
R6: 48H 6W (TDF).
R4: 51H 6W (TDF).
R1: 54H 6W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42
.

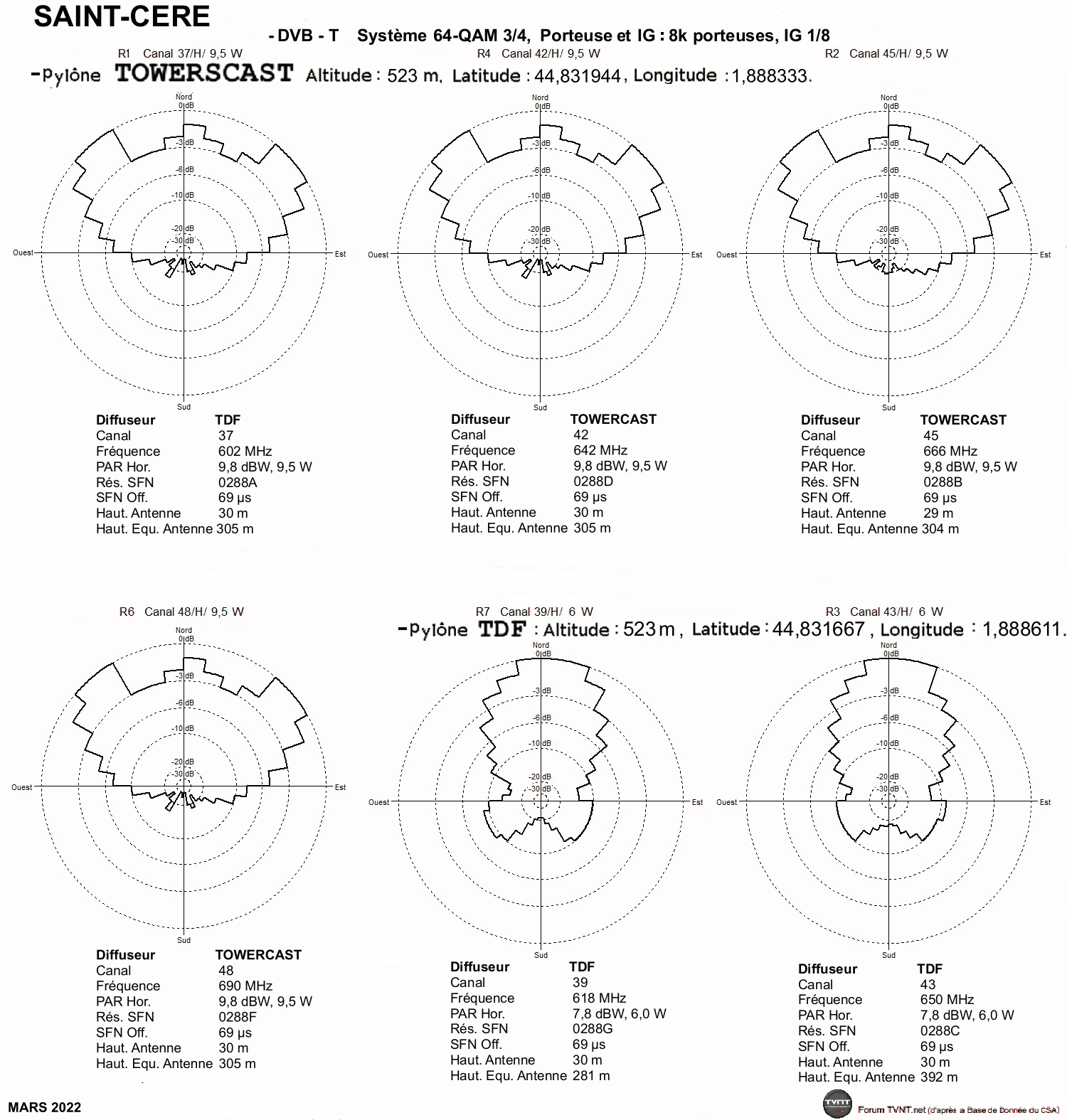

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Saint Cere.JPG


-----------------------------------------------------------------------------------

SAINT-GERMAIN-DU-BEL-AIR - PECH CABRIER

:arrow: Localisation du pylône TDF de Pech Cabrier, commune de Saint-Germain-du-Bel-Air.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 1,8W (TDF).
R3: 43H 1,8W (TDF).
R2: 45H 1,8W (TDF).
R6: 48H 1,8W (TDF).
R4: 51H 1,8W (TDF).
R1: 54H 1,8W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42
.

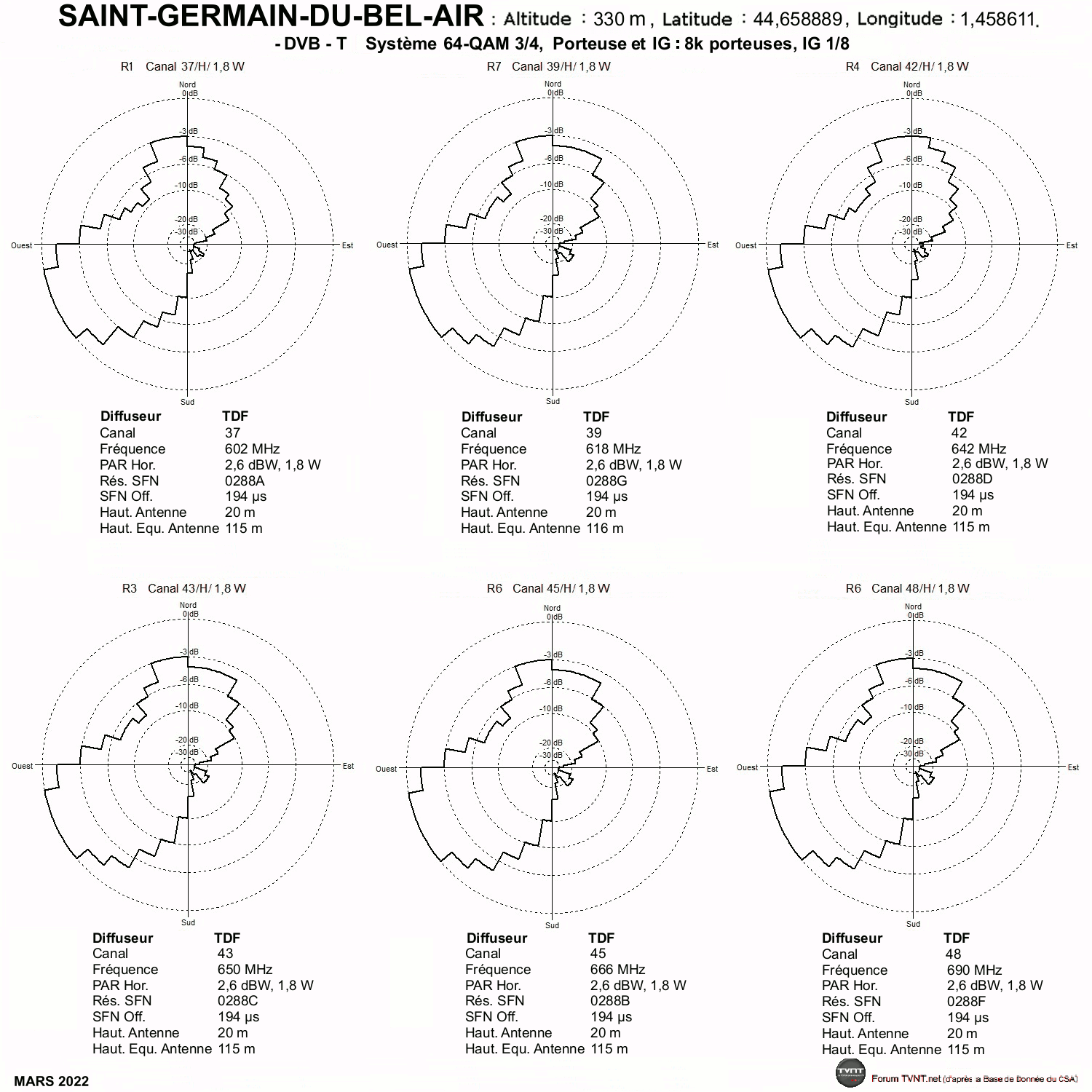

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture non diffusé par le CSA

-------------------------------------------------------------------------------------

SAINT-GÉRY - ESCLAUZELS

:arrow: Localisation du pylône TDF de Serves, sur la commune d’Esclauzels.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 2W (TOWERCAST).
R2: 45H 1,6W (TDF).
R6: 48H 2W (TOWERCAST).
R4: 51H 2W (TOWERCAST).
R1: 54H 1,6W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42
.

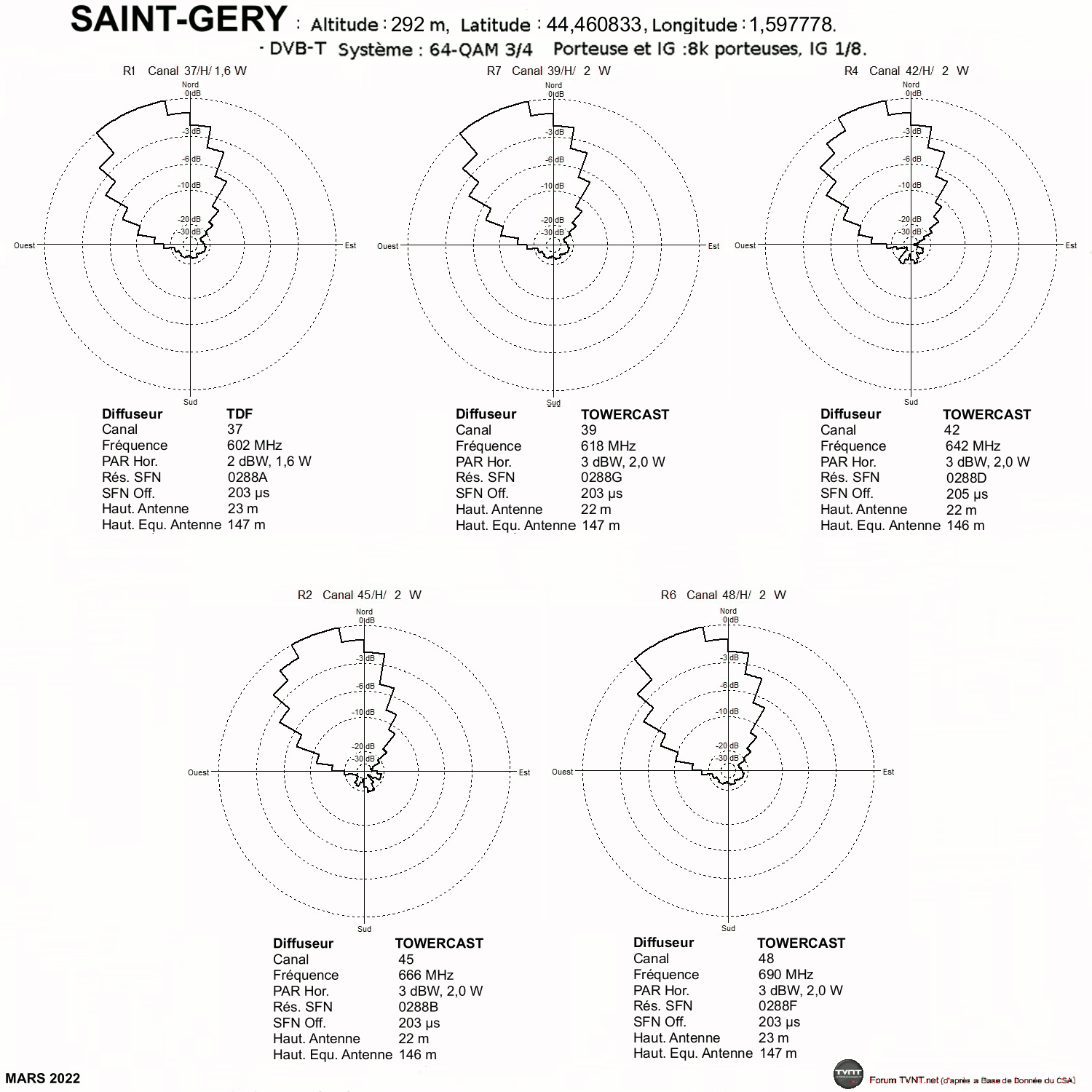

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

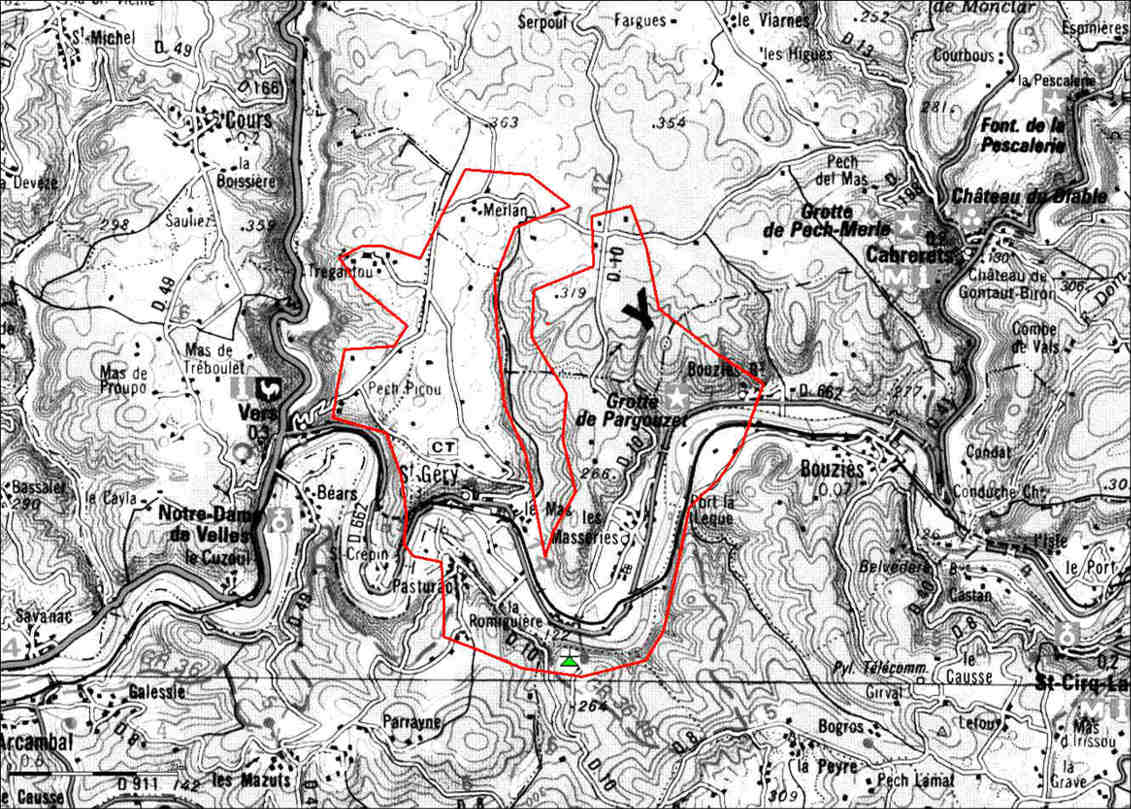

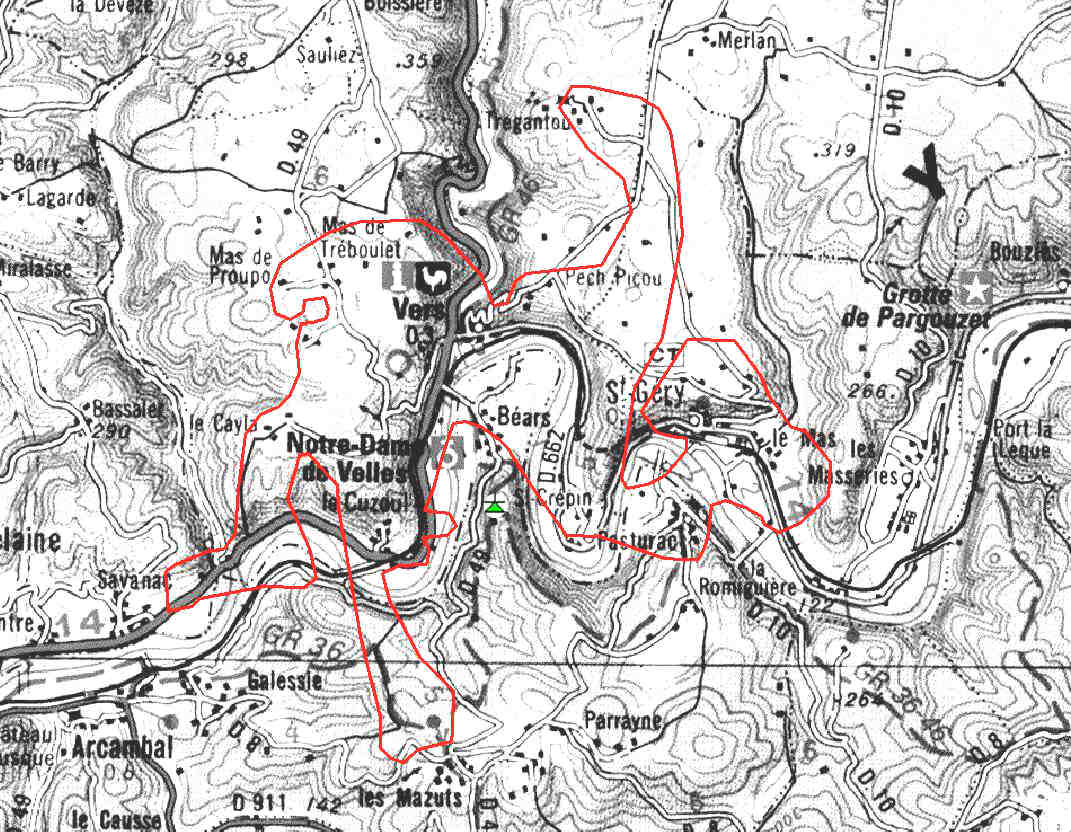

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Saint Gery.JPG


-------------------------------------------------------------------------------------

SAINT-PIERRE-TOIRAC - LARROQUE-TOIRAC

:arrow: Localisation du pylône TDF de Pech de Reynol, sur la commune de Larroque-Toirac.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 4W (TOWERCAST).
R3: 43H 3W (TDF).
R2: 45H 3W (TDF).
R6: 48H 4W (TOWERCAST).
R4: 51H 3W (TDF).
R1: 54H 3W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42
.

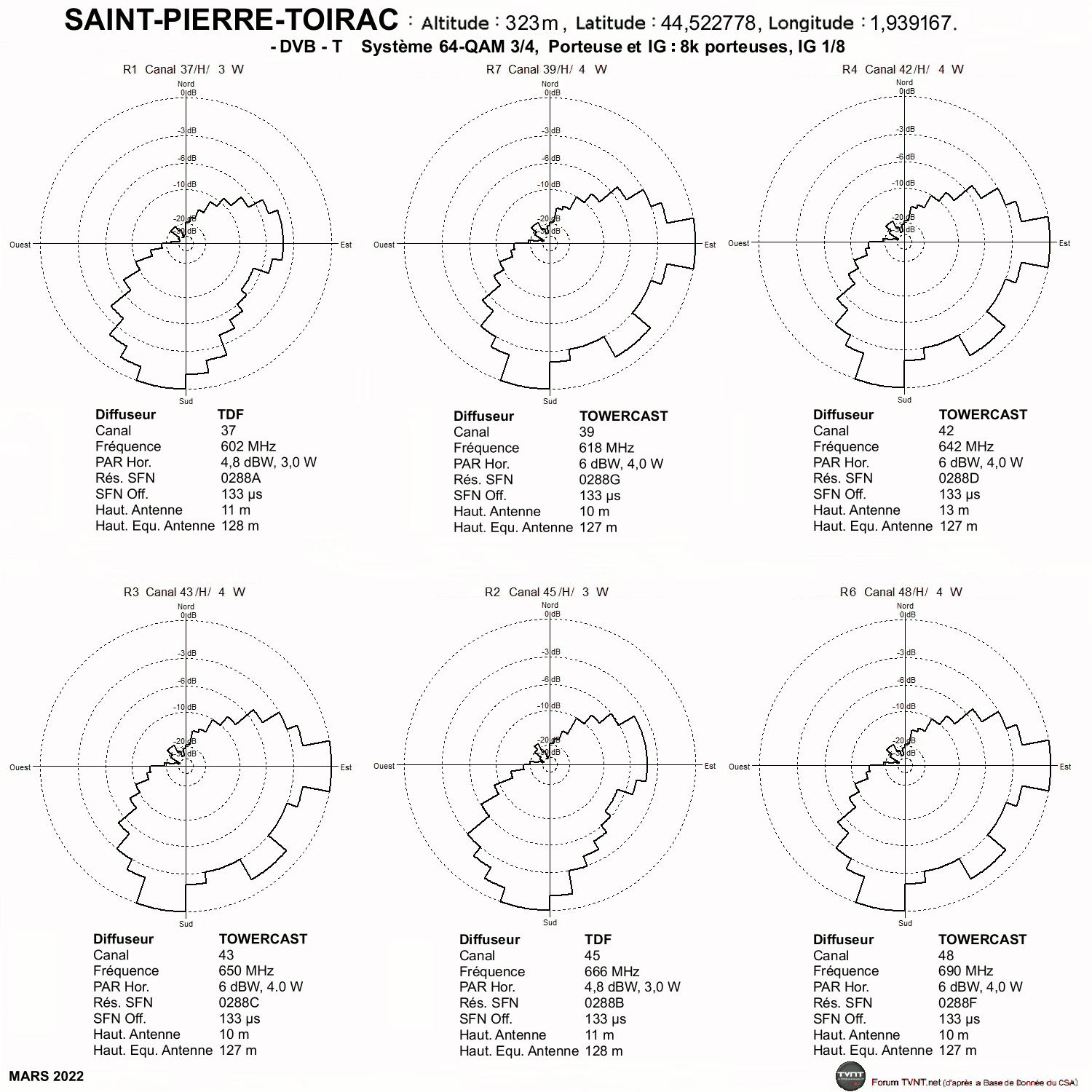

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

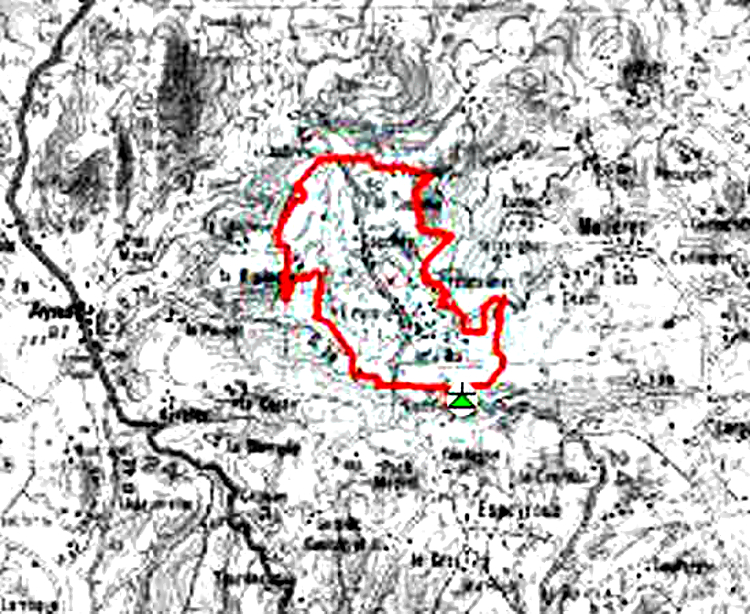

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Saint pierre-toirac.JPG


-------------------------------------------------------------------------------------

SAINT-SOZY - PINSAC

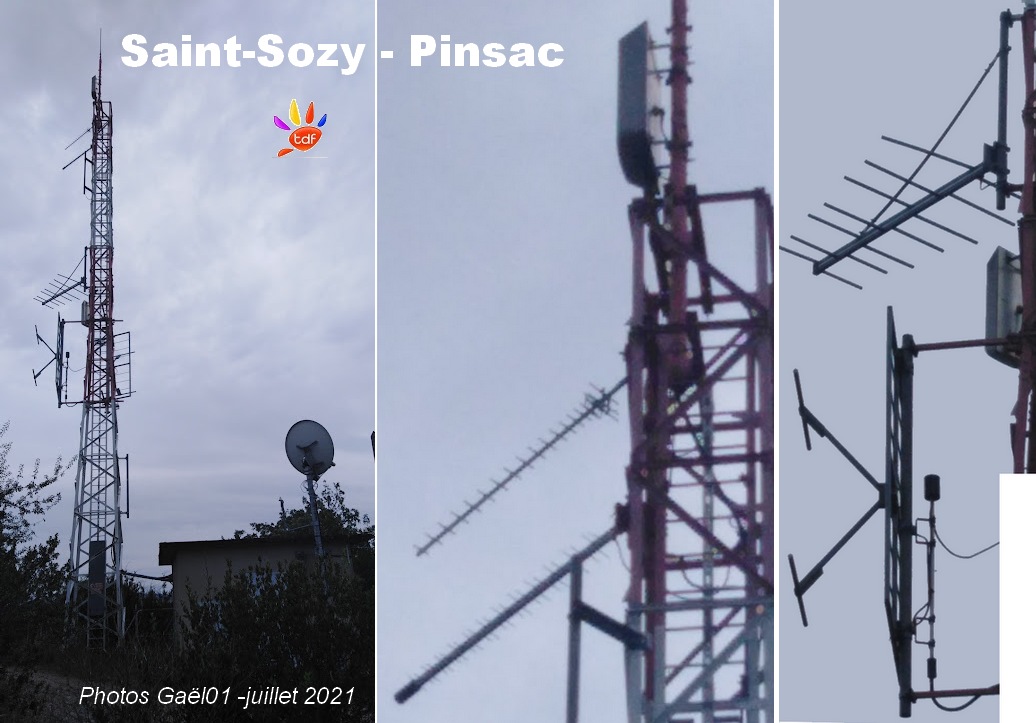

:arrow: Localisation du pylône TDF de Roc Coulon, sur la commune de Pinsac :

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 24W (TDF).
R3: 43H 24W (TDF).
R2: 45H 24W (TDF).
R6: 48H 24W (TDF).
R4: 51H 24W (TDF).
R1: 54H 24W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42
.

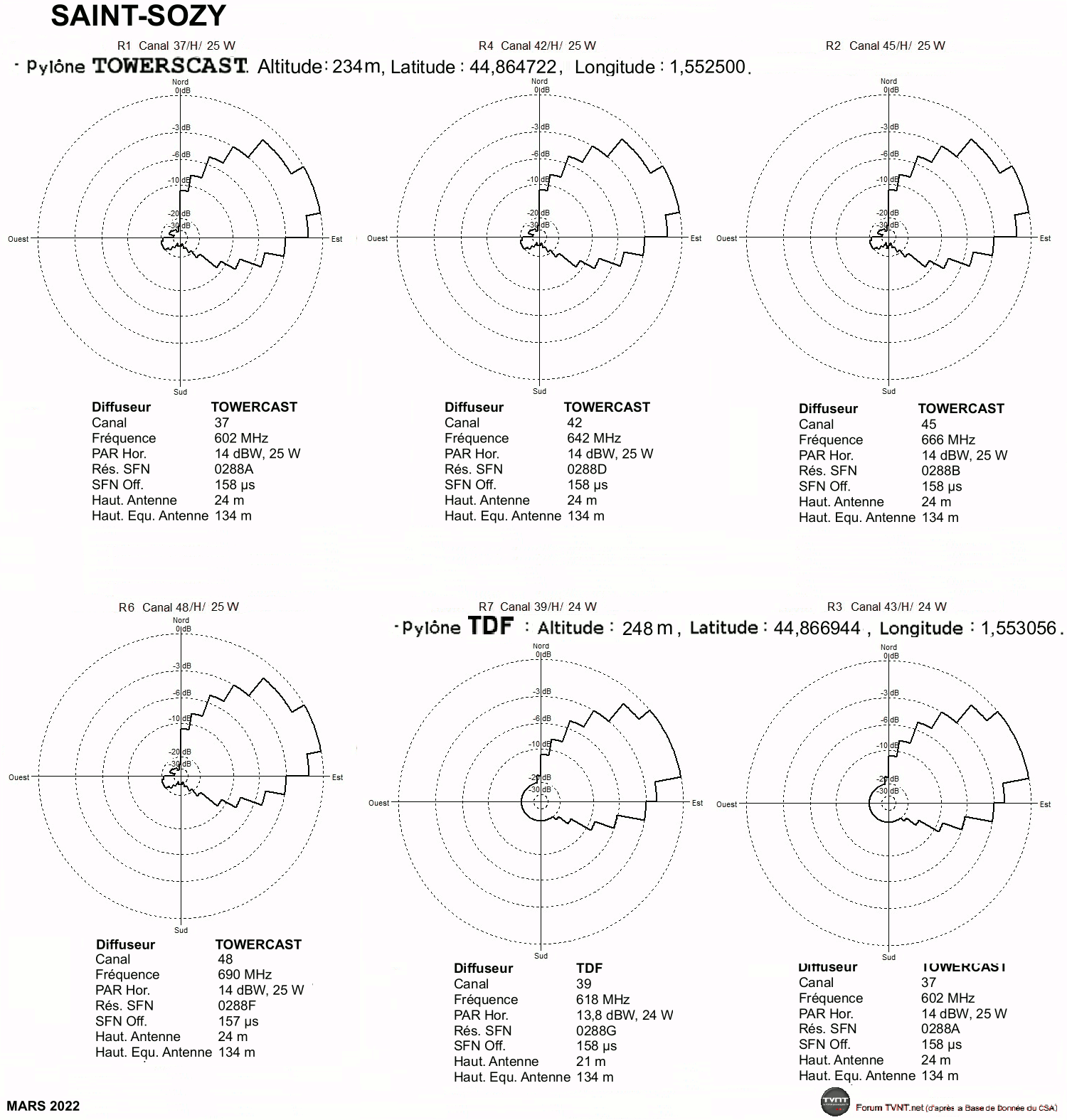

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

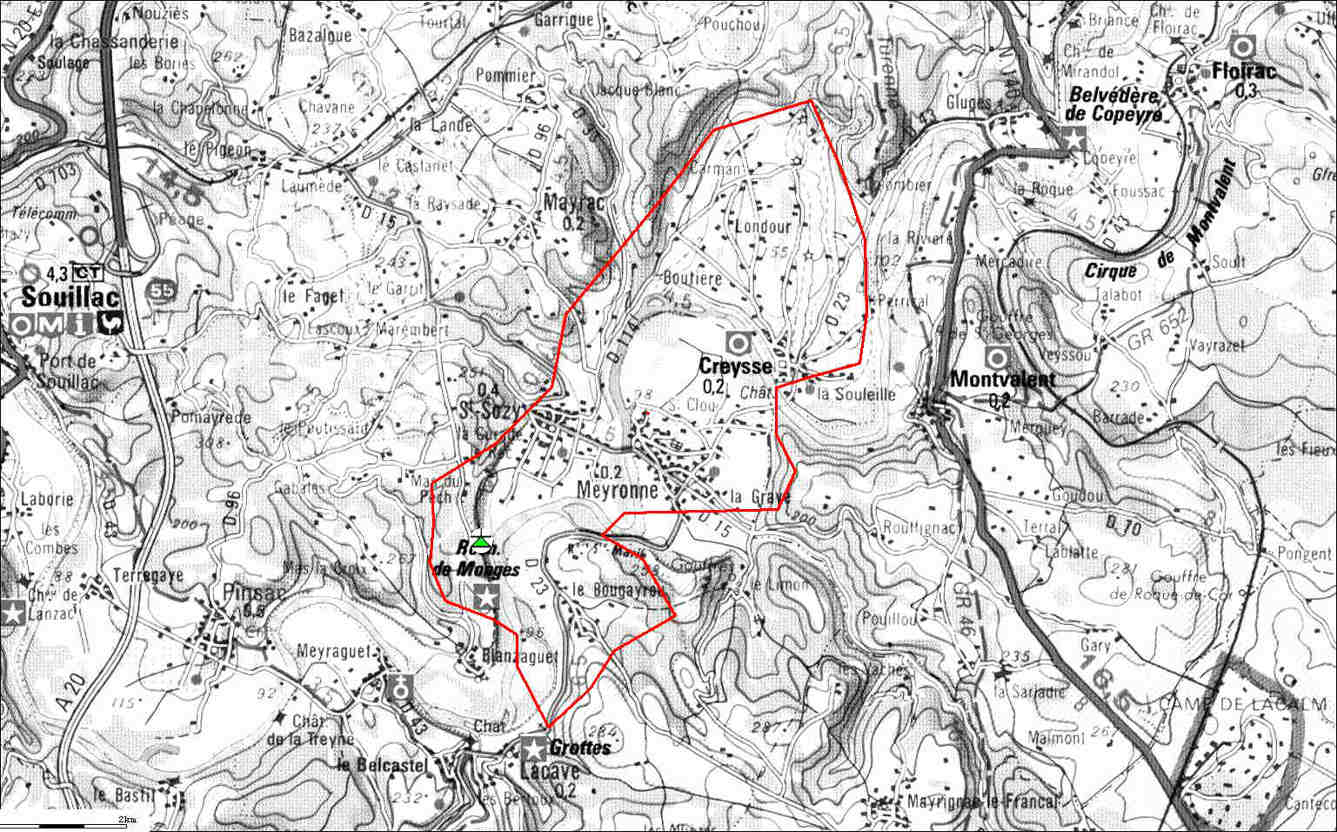

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Saint sozy.JPG


-----------------------------------------------------------------------------------

SOUILLAC - LANZAC

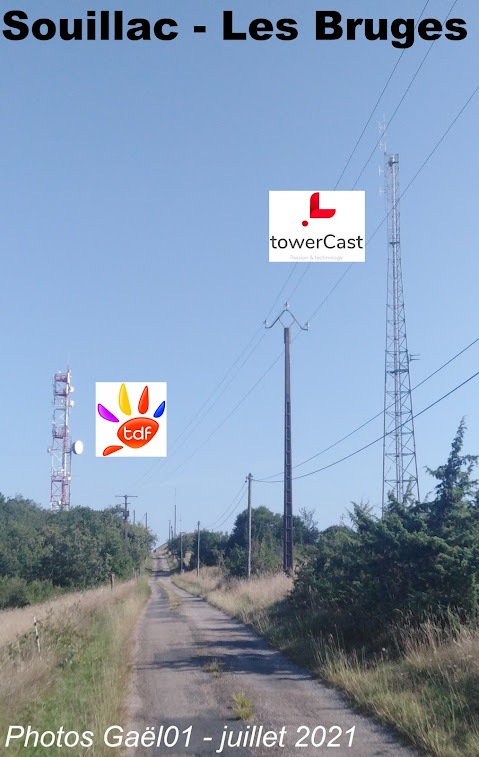

Il y a 2 pylônes pour la TNT sur le site des Bruges, sur la commune de Lanzac :

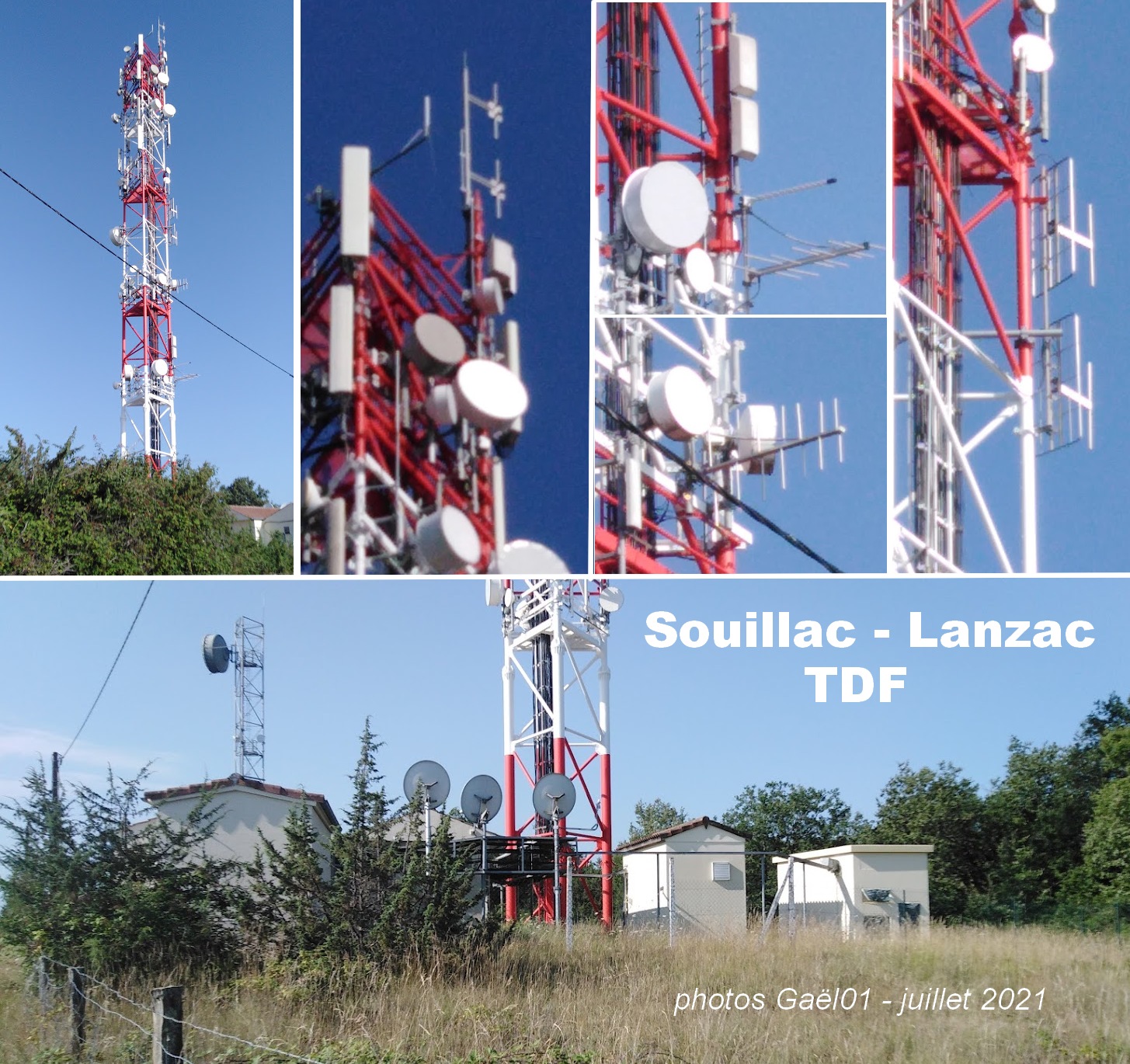

:arrow: Localisation du pylône TDF qui diffuse les multiplex R1, R2, R3 et R6 :

D'autres photos sont disponibles ici

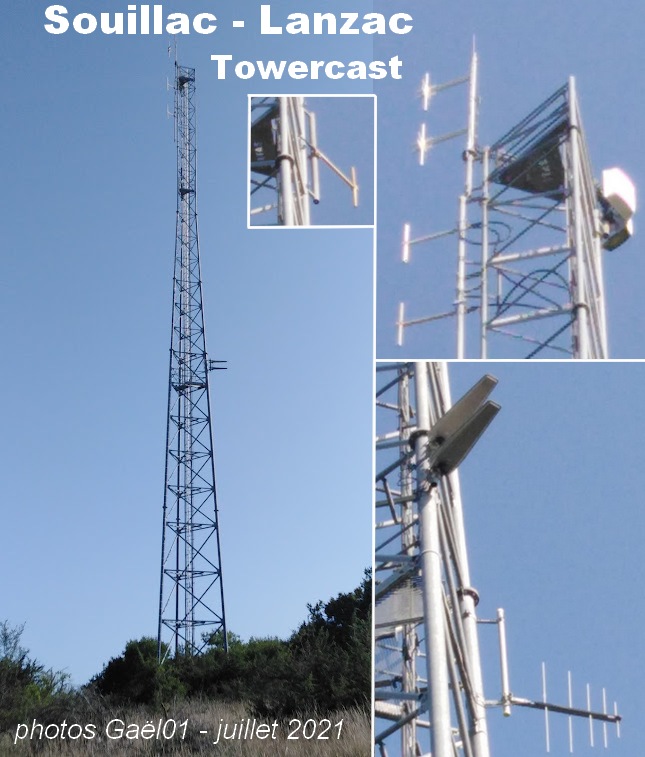

:arrow: Localisation du pylône TOWERSCAST qui diffuse les multiplex R4 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 25W (TOWERCAST).
R3: 43H 20W (TDF).
R2: 45H 20W (TDF).
R6: 48H 20W (TDF).
R4: 51H 29W (TOWERCAST).
R1: 54H 20W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42
.

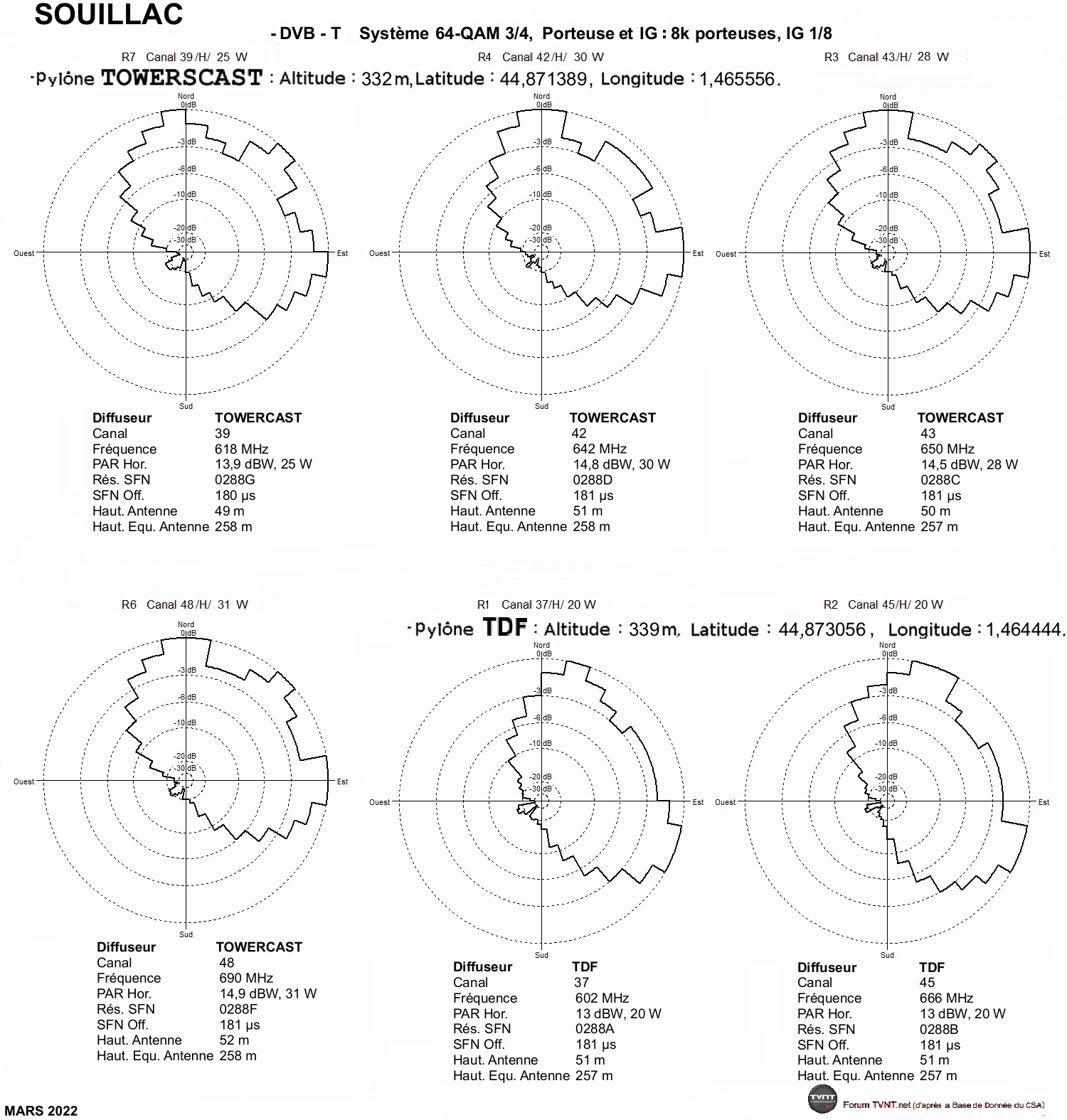

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

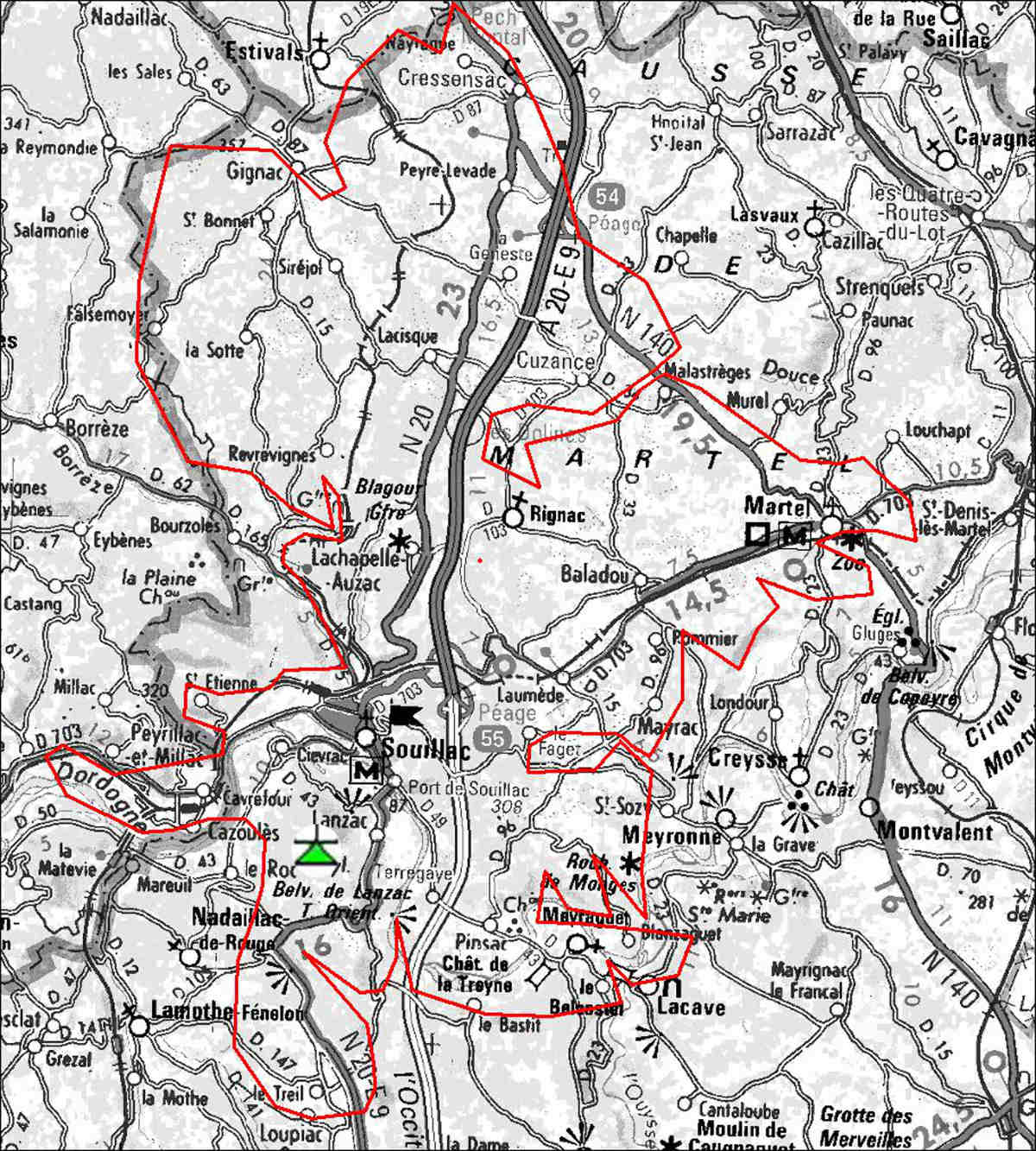

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

TERROU - LE CHAMPS DE LAFAGE

Il y a 2 pylônes pour la TNT sur le site du Champs de Lafage, commune de Terrou :
:arrow: Localisation du pylône TDF de Pech de Saint-Amans, qui diffuse le multiplex R2.
:arrow: Localisation du pylône ITAS TIM qui diffuse les multiplex R1, R3 à R4, R6 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 1W (ITAS TIM).
R3: 43H 1W (ITAS TIM).
R2: 45H 500mW (TDF).
R6: 48H 1W (ITAS TIM).
R4: 51H 1W (ITAS TIM).
R1: 54H 1W (ITAS TIM).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42
.

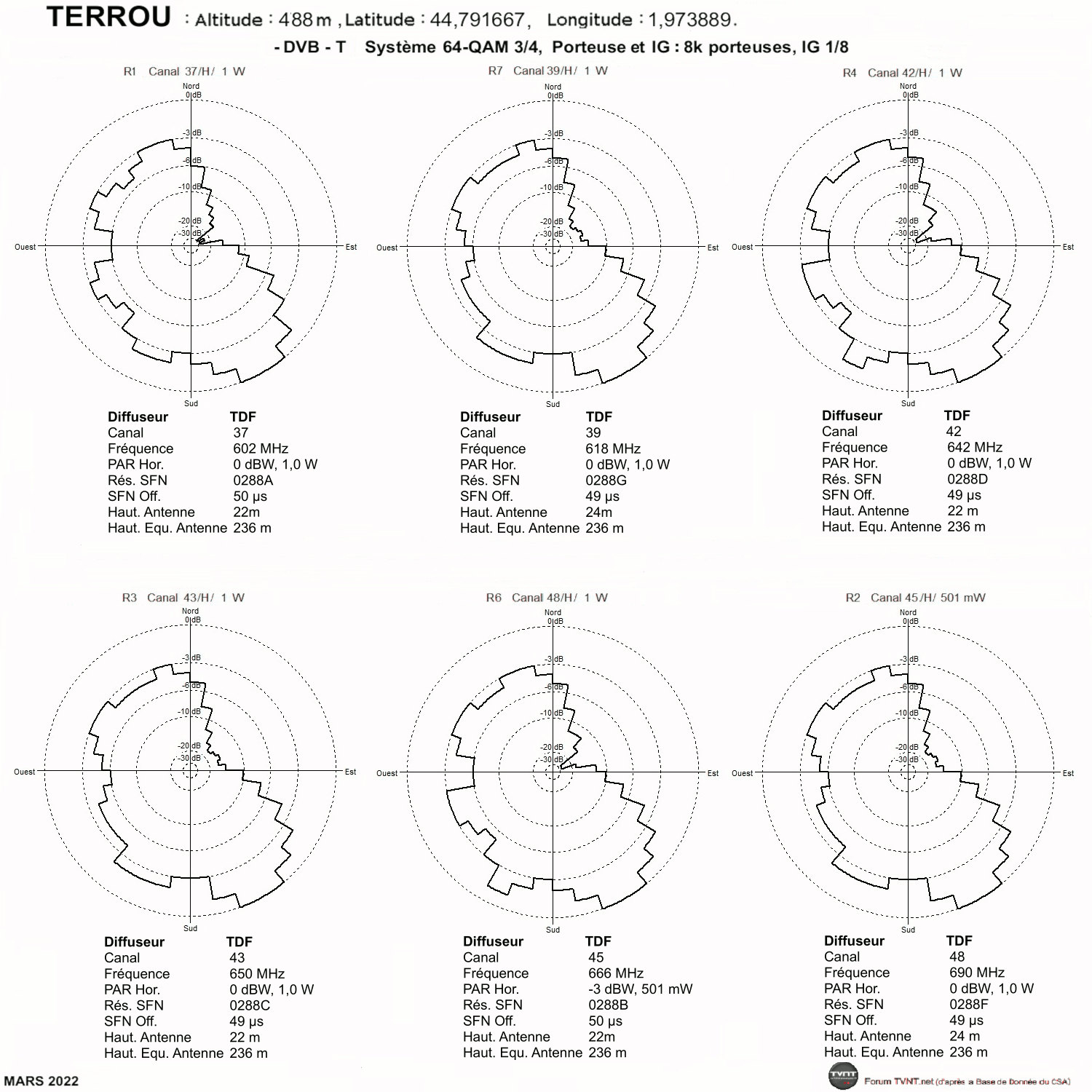

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

TOUR-DE-FAURE - SAINT-CIRQ-LAPOPIE

:arrow: Localisation du pylône TDF de Sainte Croix, sur la commune de Saint-Cirq-Lapopie.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 10W (TDF).
R3: 43H 10W (TDF).
R2: 45H 10W (TDF).
R6: 48H 10W (TDF).
R4: 51H 10W (TDF).
R1: 54H 10W (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42
.

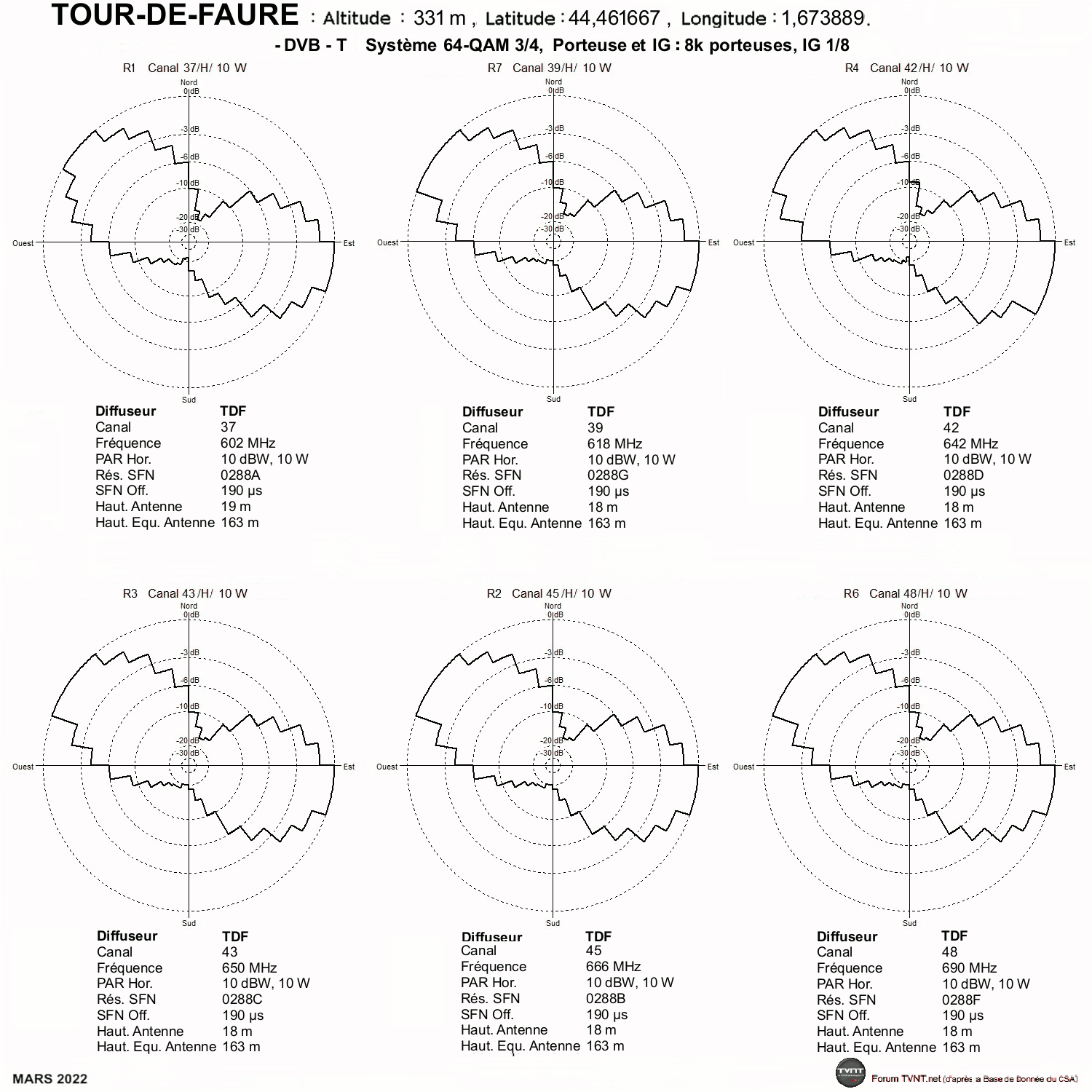

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

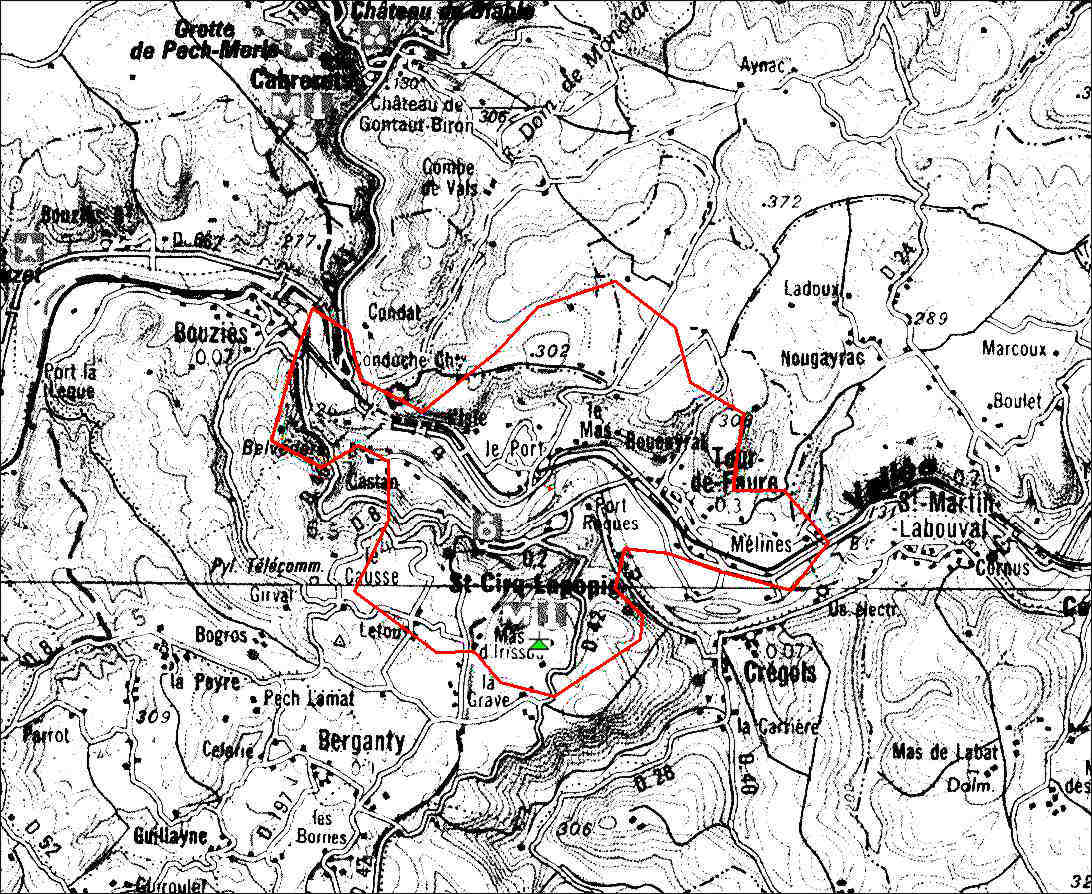

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir
Tour de_faure.JPG


-------------------------------------------------------------------------------------

VERS - ARCAMBAL - CÉVENNE DE BÉARS

:arrow: Localisation du pylône TDF de Pech de Béars, sur la commune d’Arcambal.


:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 1W (TDF).
R2: 45H 930mW (TDF).
R1: 47H 930mW (TDF).
R6: 48H 930mW (TDF).
R4: 51H 930mW (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R4 passera sur le canal 42
.

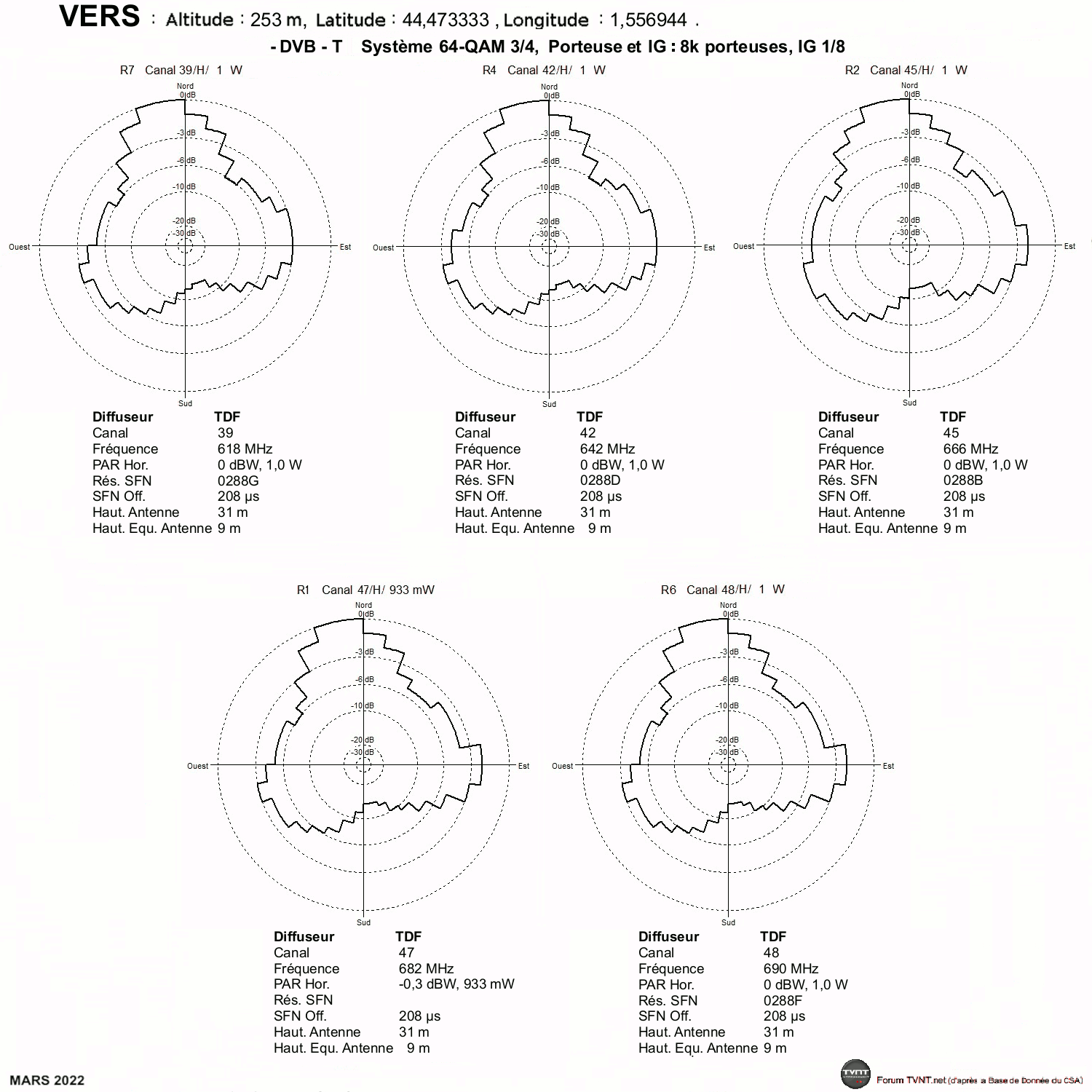

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

VIAZAC - LA ROQUE

:arrow: Localisation du pylône TDF de La Roque, commune de Viazac.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 39H 580mW (TDF).
R2: 45H 580mW (TDF).
R6: 48H 580mW (TDF).
R4: 51H 580mW (TDF).
R1: 54H 580mW (TDF).

MODIFICATIONS prévues le 29 janvier 2019 (phase 10 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 37 et le R4 sur le canal 42
.

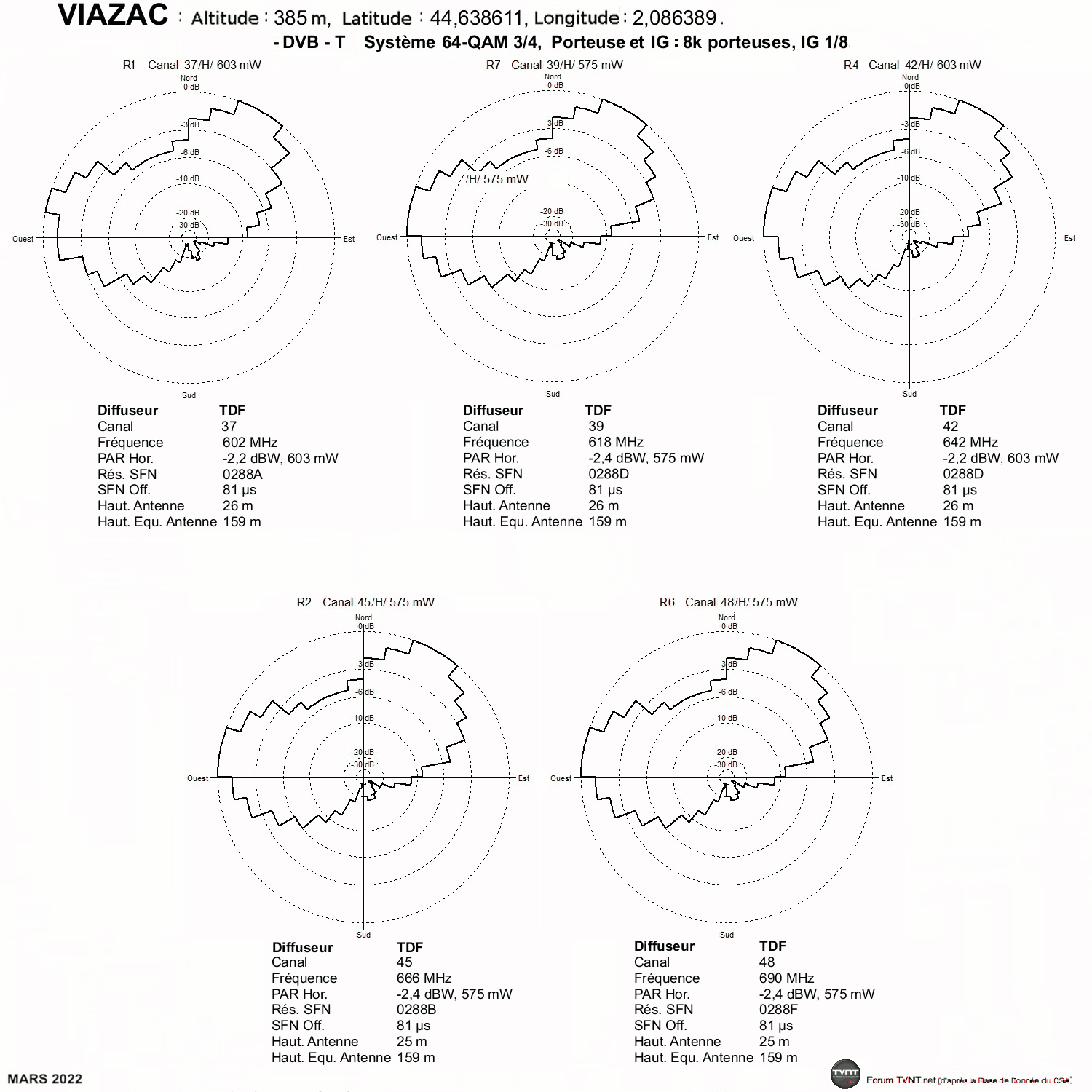

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

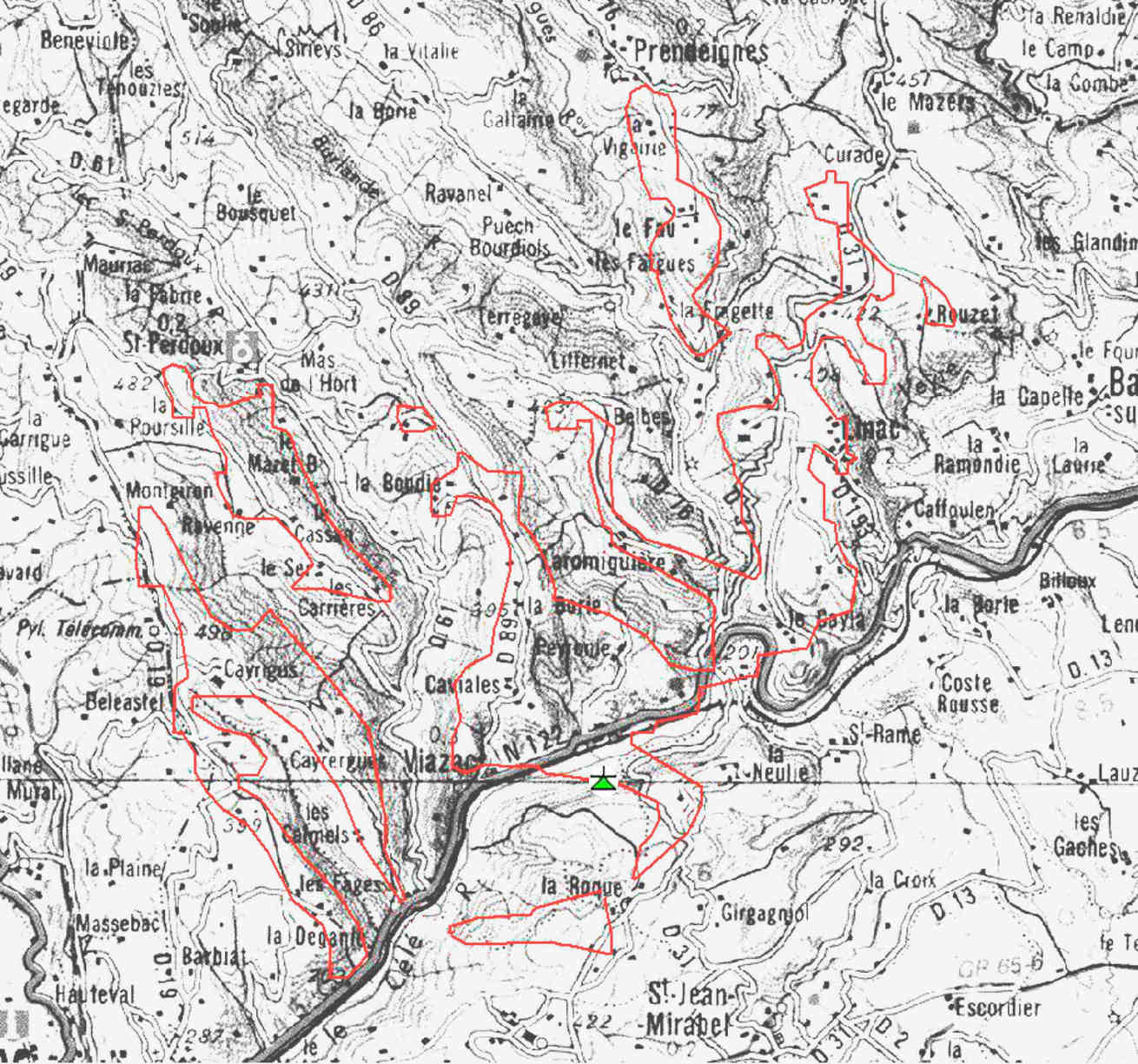

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

VIRE-SUR-LOT - ESQUINO DE L'AZE

:arrow: Localisation du pylône TDF du Bois de Butis, sur la commune de Floressas.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 21H 7,1W (TDF).
R3: 24H 7,1W (TDF).
R4: 27H 7,1W (TDF).
R7: 34H 7,1W (TDF).
R6: 36H 7,1W (TDF).
R2: 38H 7,1W (TDF).

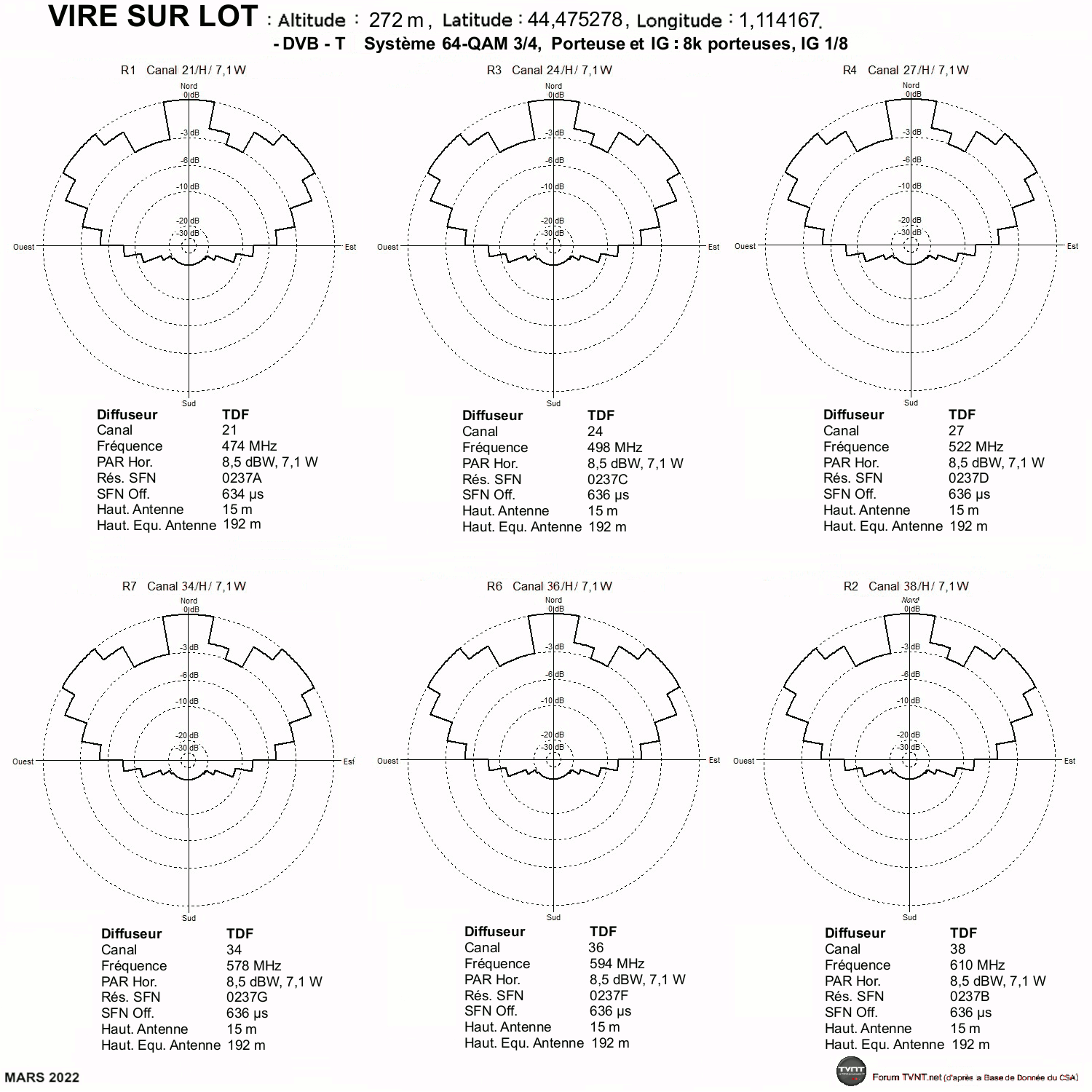

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
VIRE SUR LOT.gif


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-----------------------------------------------------------------------------------
Source des détails des caractéristiques techniques et des cartes de couverture des émetteurs : http://www.csa.fr
Dernière édition par Emmebel le 07 Nov 2018 16:49, édité 69 fois.
Raison: Mise a jour.
Terrestre : TV Sony KDL-42W829B, enregistreur Panasonic DMR-BWT745EC, antenne Televés DAT45+MRD
IP : Freebox HD 02C
Satellite : Xsat CDTV410, parabole Visiosat Bi-Sat G4 (19.2°E/13°E/5°O)
Laurent
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 3557
Inscription: 28 Juin 2005 10:54
Localisation: [38] Allevard

Messagepar FEEDELE » 03 Jan 2008 01:04

Pourquoi mets-tu Villeneuve sur lot 47 avec Cahors 46. :roll: Villeneuve est sur le Lot la rivière (qui se jette dans la Garonne à Aiguillon 47) et non dans le Lot le département :wink:
MOTEUR HH GTSAT-DM14MG 52E à 63W PARABOLE TRIAX ATD 880(85*x95) + Inverto Black Ultra décodeur HD + en hertzien TNT complète
Avatar de l’utilisateur
FEEDELE
The king !
The king !

Messages: 11670
Inscription: 28 Déc 2007 13:42
Localisation: Sud-Ouest

Messagepar Franck Morin » 03 Jan 2008 14:40

FEEDELE a écrit:Pourquoi mets-tu Villeneuve sur lot 47 avec Cahors 46.

je corrige. :oops:
Cinergy T², Ran T Stick+, RTL-SDR, August T210 - Axil RT0407HD ; antenne collective/intérieure sur Tour Eiffel + TNT Numéricable.
HD-Line HD-50 sur Astra 2 et DSR5020 sur Astra. RNT Sony XDR-P1DBPB modérateur des forums de TVNT.net et de TNT-Fr
Avatar de l’utilisateur
Franck Morin
Brigades du Tigre
Brigades du Tigre

Messages: 13184
Inscription: 24 Juin 2005 10:26
Localisation: 78-Chatou

Messagepar cricri » 03 Jan 2008 14:42

Y a que ceux qui ne font rien qui ne font pas d'erreur .. :D
vi, je n'en ai pas fait sur le sujet .. :oops:
- Modérateur des forums de TVNT.net -
cricri
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 5022
Inscription: 28 Mar 2006 14:27

Messagepar FEEDELE » 04 Jan 2008 20:49

C'etait pour la vérité de la chose surtout que le remaniement avait pour but justement de clarifier les zones de couverture , j'ai critiqué personne et si quelqu'un s'est senti offusqué je m'en excuse :?
MOTEUR HH GTSAT-DM14MG 52E à 63W PARABOLE TRIAX ATD 880(85*x95) + Inverto Black Ultra décodeur HD + en hertzien TNT complète
Avatar de l’utilisateur
FEEDELE
The king !
The king !

Messages: 11670
Inscription: 28 Déc 2007 13:42
Localisation: Sud-Ouest

Messagepar Cyril16 » 04 Jan 2008 20:53

Je pense qu'il n'y avait aucun préjugé contre toi FEEDELE. :wink:
“La vie nous apprend seulement ce que nous voulons bien comprendre. C'est pourquoi certaines gens n'apprennent jamais rien.” (D. de Lamalle)
- Réception TNT par la fibre SFR -
Avatar de l’utilisateur
Cyril16
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 13859
Inscription: 29 Sep 2005 14:12
Localisation: Angoulême

Messagepar FEEDELE » 04 Jan 2008 21:22

Tu me connais...la phrase plus haut est bien là pour faire penser ça...bon allez on passe à autre chose. :D
MOTEUR HH GTSAT-DM14MG 52E à 63W PARABOLE TRIAX ATD 880(85*x95) + Inverto Black Ultra décodeur HD + en hertzien TNT complète
Avatar de l’utilisateur
FEEDELE
The king !
The king !

Messages: 11670
Inscription: 28 Déc 2007 13:42
Localisation: Sud-Ouest

Messagepar fabulon » 13 Jan 2008 14:36

Je ne comprends pas grand chose à ces gabarits.
J'habite à moins de 10 kms à vol d'oiseau au nord est de cahors. Pourrais je capter la tnt?
fabulon
Coccinelle
Coccinelle

Messages: 62
Inscription: 29 Jan 2006 08:36

Cahors et la TNT

Messagepar pat46fr » 28 Mar 2008 10:24

Bjr, as tu déjà essayé de capter Cahors en analogique? Si tu peux, ya des chances que la TNT passe, apres au vu des gabarits ça va dépendre lequel ils vont équiper en 1er. Le meilleur étant apparement Cahors Est qui doit être le Mont St Cirq vu que c'est le seul à l'est de Cahors. Mais apparement ya du retard, ils disaient fin 2007, après mars 2008 et maintenant ils parlent plus que "cours année 2008" sur le CSA.
Pour infos je rappeller que si on est situé en hauteur on peux avoir la TNT à partir du Pic du Midi directement.
Pat46fr
pat46fr


Messagepar FEEDELE » 28 Mar 2008 10:33

Bonjour...mais c'est tout de même mieux d'avoir une TNT locale...le CSA a effectivement enlevé les dates pour ne conserver que "courant 2008" :x
MOTEUR HH GTSAT-DM14MG 52E à 63W PARABOLE TRIAX ATD 880(85*x95) + Inverto Black Ultra décodeur HD + en hertzien TNT complète
Avatar de l’utilisateur
FEEDELE
The king !
The king !

Messages: 11670
Inscription: 28 Déc 2007 13:42
Localisation: Sud-Ouest
