Messagepar Laurent » 07 Nov 2007 19:00

Liste des émetteurs du département de la Manche :

:arrow: Émetteurs Principaux :
- Cherbourg - Digosville.
- Mortain - Grande Fontaine.

:arrow: Émetteurs Locaux :
- Barneville-Carteret 2 - Les Friquets.
- Bricquebec - Le Piqueray.
- Cap de la Hague - Omonville la Petite - COGEMA.
- Carneville - Chemin des Roussinets.
- Cherbourg-Octeville - Agglomération.
- Coutances 1 - Lycée Agricole.
- Équeurdreville-Hainneville - Impasse de Brécourt.
- Gavray - St Denis - Le Grand Bisson.
- Granville - Avenue des Prairies.
- Saint Lô - Agneaux - Rue de la Falaise.
- Surtainville - Le Rozel - Les Quatres Vents.
- Tourlaville - Maupertus-sur-Mer - Pointe du Btick.
- Urville-Nacqueville - Rue des Saules.
- Villedieu-les-Poëles – La Petite Brière.

:arrow: Émetteurs mis en place par les collectivités locales :

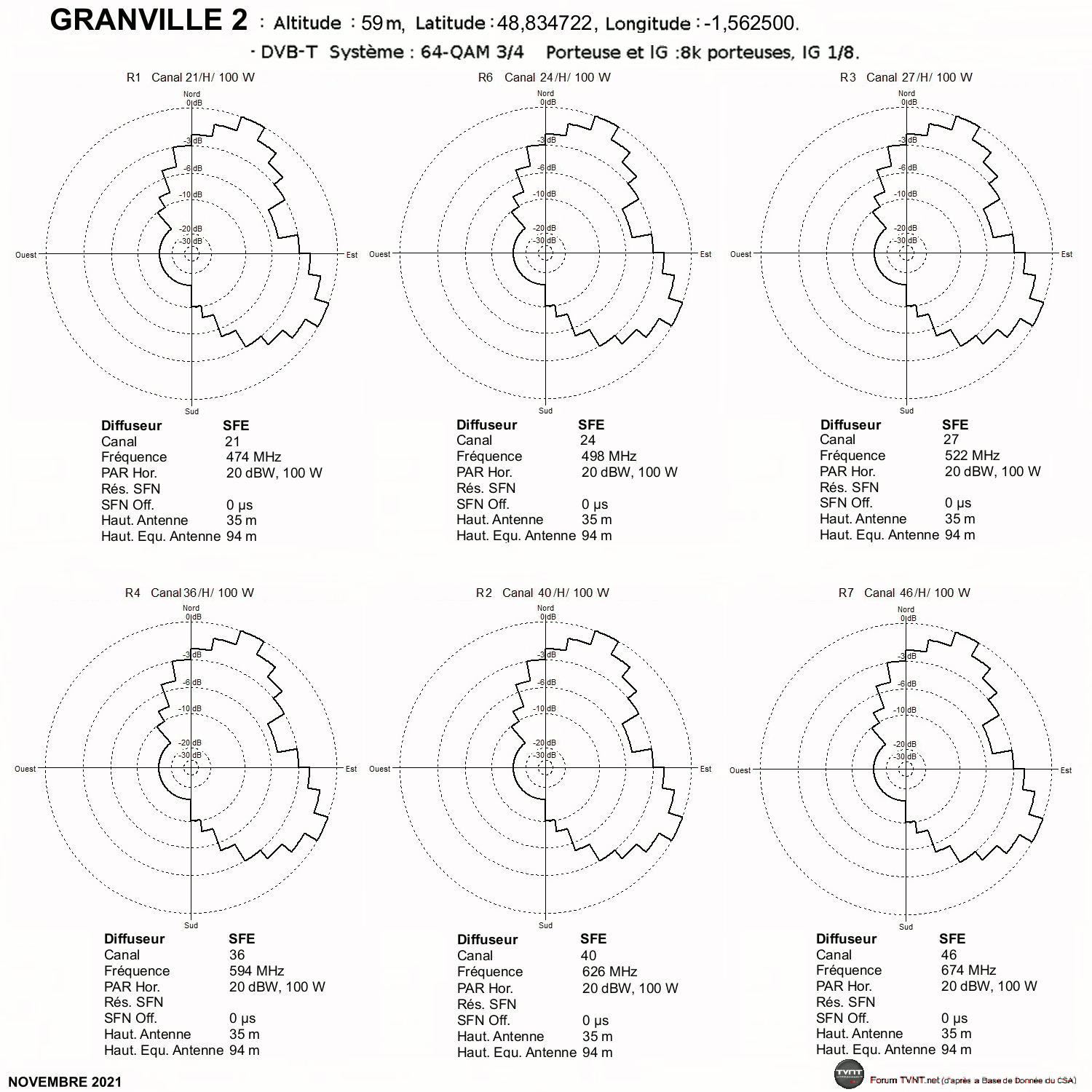

- Granville 2 - Le Saussey.

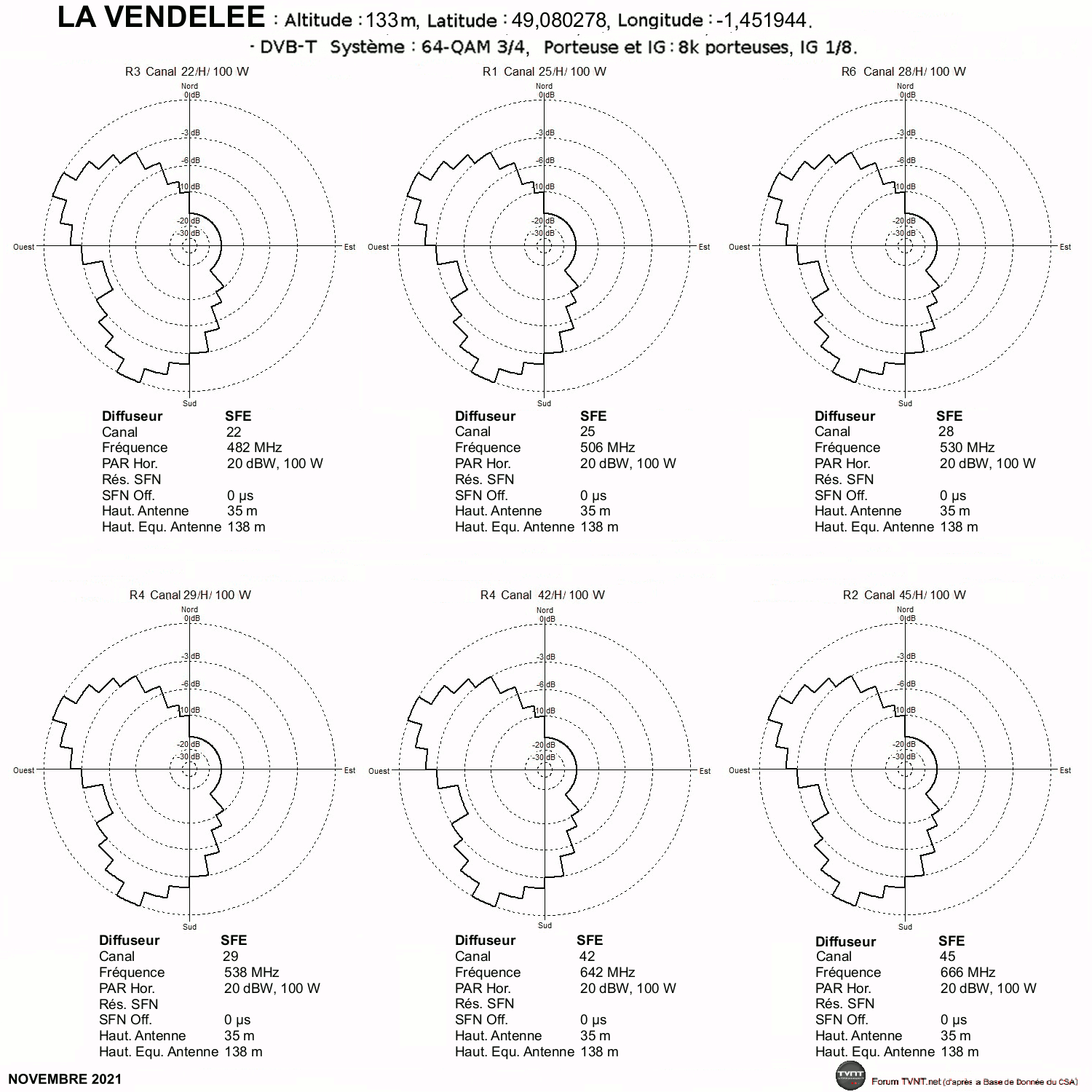

- La Vendelée - Château d'eau.

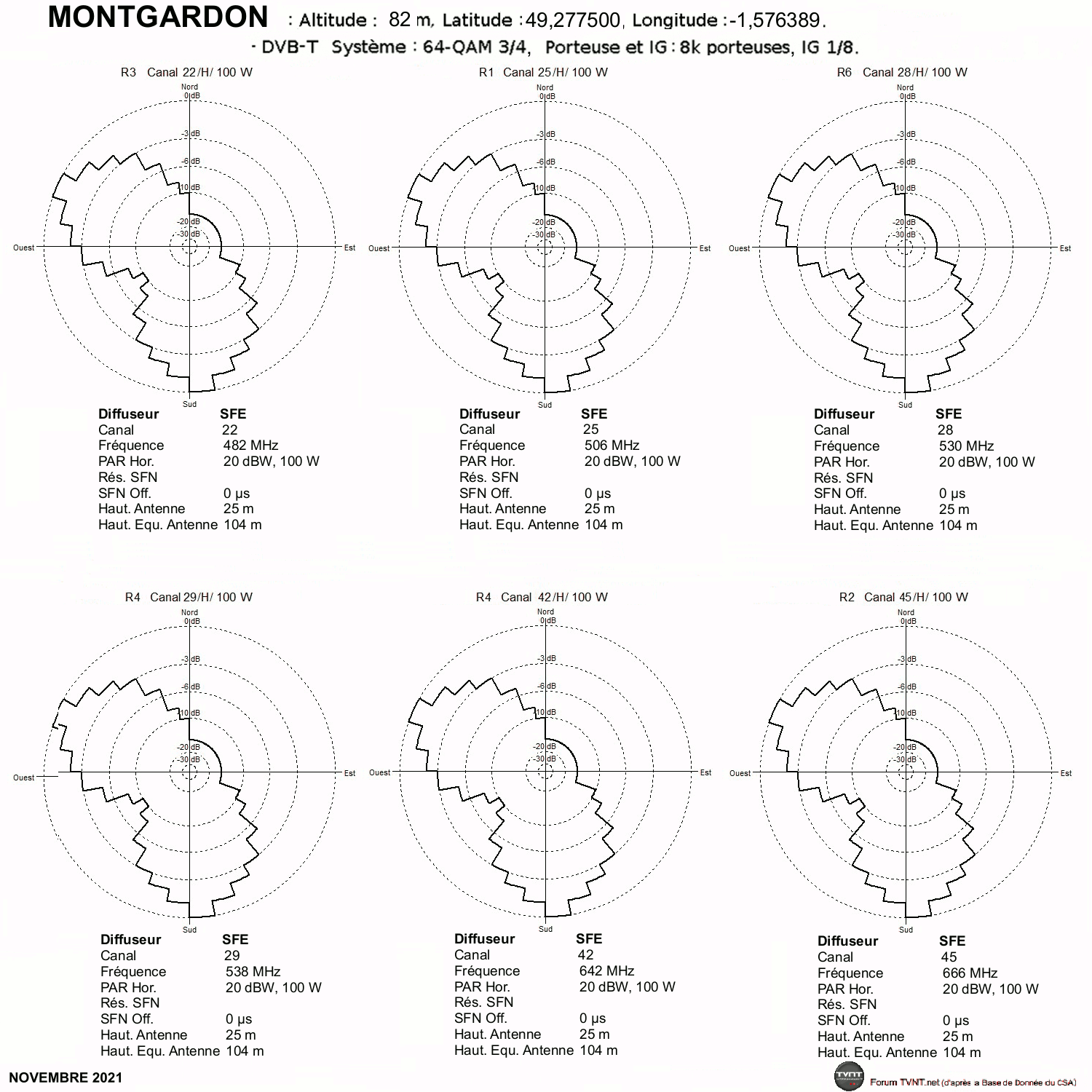

- Montgardon - Vierge de l'église.


Réaménagement de la BANDE 700 MHz dans le département de la Manche :

Le transfert de la bande 700 MHz au profit de la téléphonie mobile implique des réaménagements de canaux sur certains émetteurs. Le transfert est échelonné sur plusieurs phases jusqu'en juin 2019.

Le transfert de la bande 700 MHz est prévu sur l'ensemble des émetteurs du département de la Manche lors de la phase 11, programmée le 26 mars 2019. Il donnera lieu à des réaménagements de canaux sur tous les émetteurs du département. Ces réaménagements seront détaillés ci-dessous, dans la description des émetteurs, quand ils seront précisément connus.

Plus d'information sur le forum, dans le sujet : Changement de norme TNT et transfert de la bande des 700 mhz

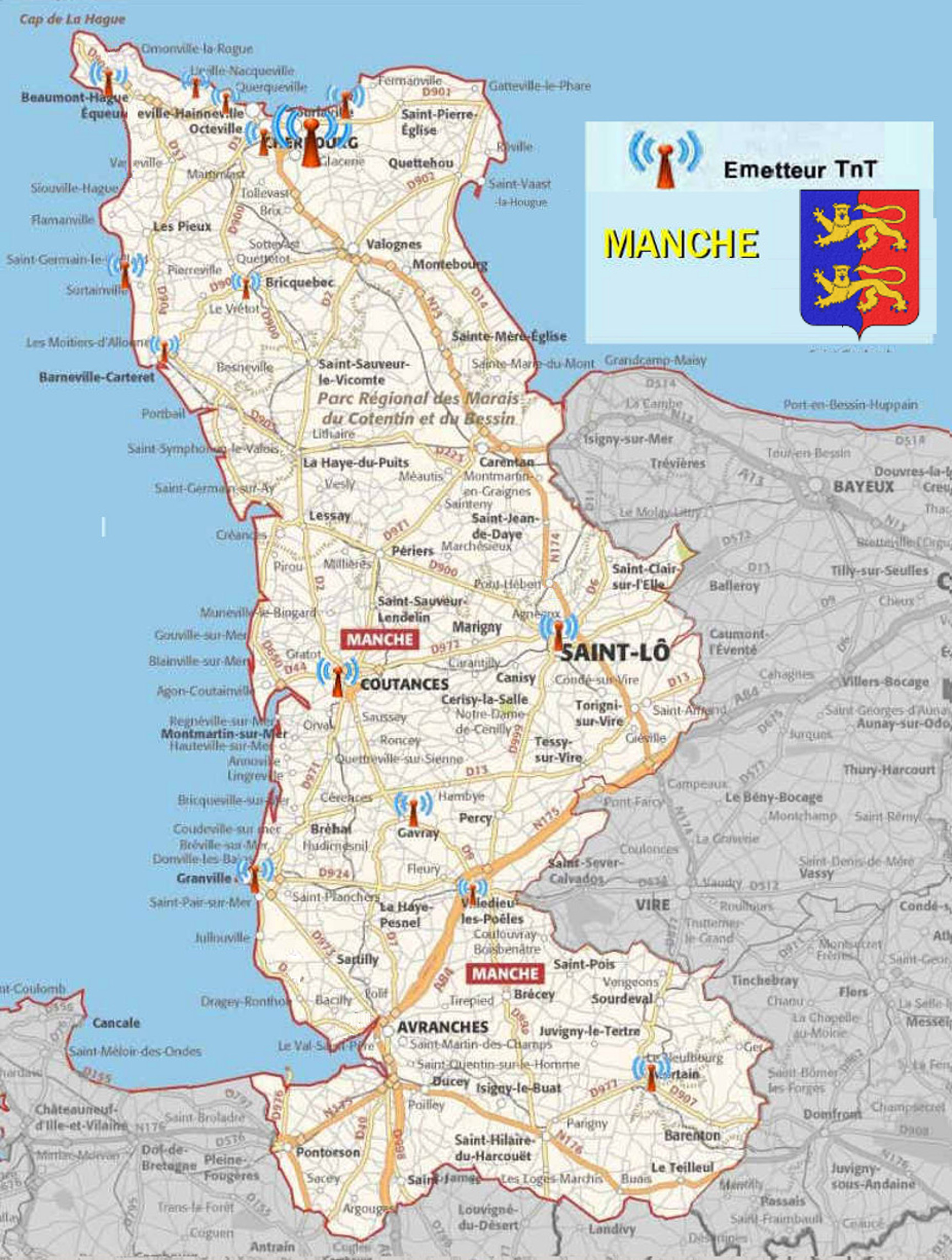

Emplacement des émetteurs du département de la Manche :

Cliquez sur la carte pour l'agrandir



Liste des anciens topics :
:arrow: Emetteur de Cherbourg Digosville
:arrow: Emetteur de Mortain Grand Fontaine


Couverture des émetteurs TNT :
Pour identifier de quel émetteur vous dépendez, recherchez votre commune par l'intermédiaire des outils disponibles sur les sites de TNTtest, du CSA ou de TDF :
:arrow: Test de couverture TNTtest
:arrow: Zones de couverture du CSA
:arrow: Test de couverture TDF


COMPOSITION DES MULTIPLEX NATIONAUX


:arrow: La composition du multiplex local (R1) est donnée ci-dessous, avec la description de chaque émetteur.

-------------------------------------------------------------------------------------

CHERBOURG - DIGOSVILLE

Émetteur Principal.

:arrow: Localisation du pylône TOWERCAST de La Cacherie, commune de Digosville, qui diffuse tous les multiplex de la TNT.

Le pylône TDF de la lande Panverse n'est plus utilisé pour diffuser la TNT

:arrow: Page Wikipedia consacrée à ce site
ATTENTION les données techniques de l'émetteur ne sont pas nécessairement à jour dans la page Wikipédia.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 30H 10kW (TOWERCAST).
R2: 34H 6,8kW (TOWERCAST).
R1: 35H 10kW (TOWERCAST).
R6: 36H 11kW (TOWERCAST).
R4: 37H 11kW (TOWERCAST).
R3: 59H 11kW (TOWERCAST).

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


-------------------------------------------------------------------------------------

MORTAIN - GRANDE FONTAINE

Émetteur Principal.

Il y a 2 pylônes pour la TNT sur le site de Grande Fontaine, commune de Mortain :

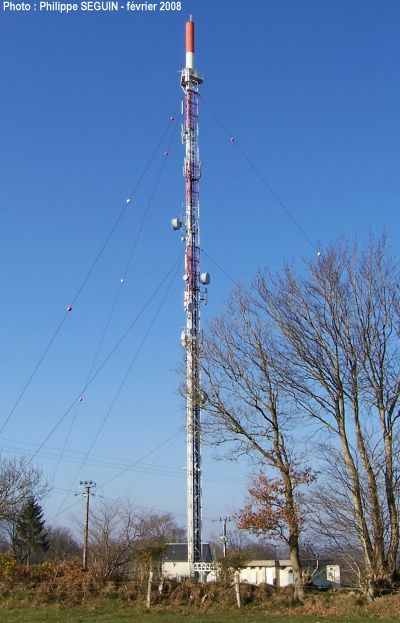

:arrow: Localisation du pylône TDF sur lequel TOWERCAST diffuse les multiplex R1, R2 et R4, et TDF le multiplex R3 :

D'autres photos sont disponibles ici

:arrow: Localisation du pylône ITAS TIM de Roche Plate Nord qui diffuse les multiplex R6 et R7.

:arrow: Page Wikipedia consacrée à ce site
ATTENTION les données techniques de l'émetteur ne sont pas nécessairement à jour dans la page Wikipédia.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 110W (TDF).
R1: 25H 330W (TOWERCAST).
R6: 28H 330W (ITAS TIM).
R4: 29H 740W (TOWERCAST).
R7: 30H 330W (ITAS TIM).
R2: 42H 870W (TOWERCAST).

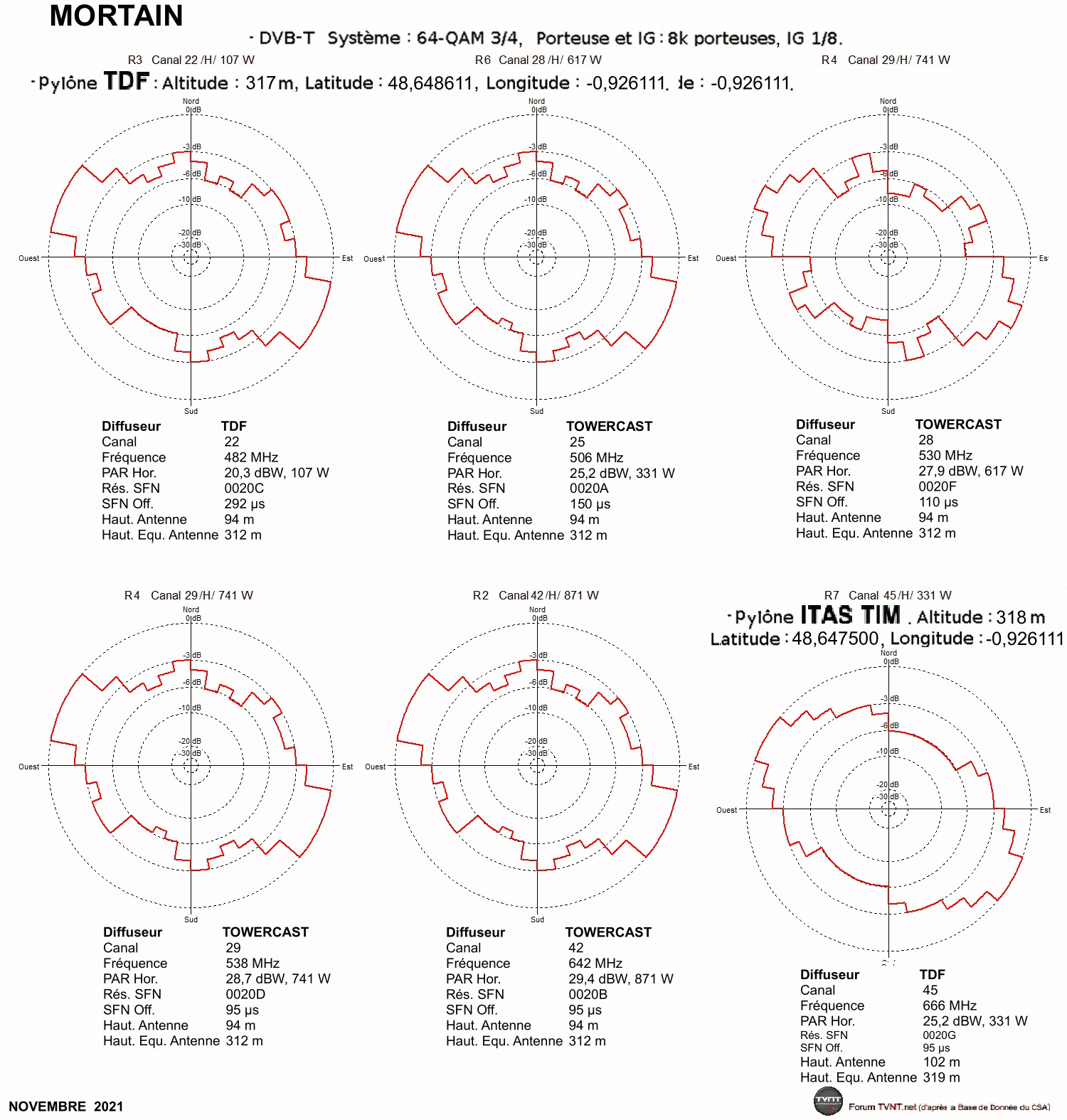

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

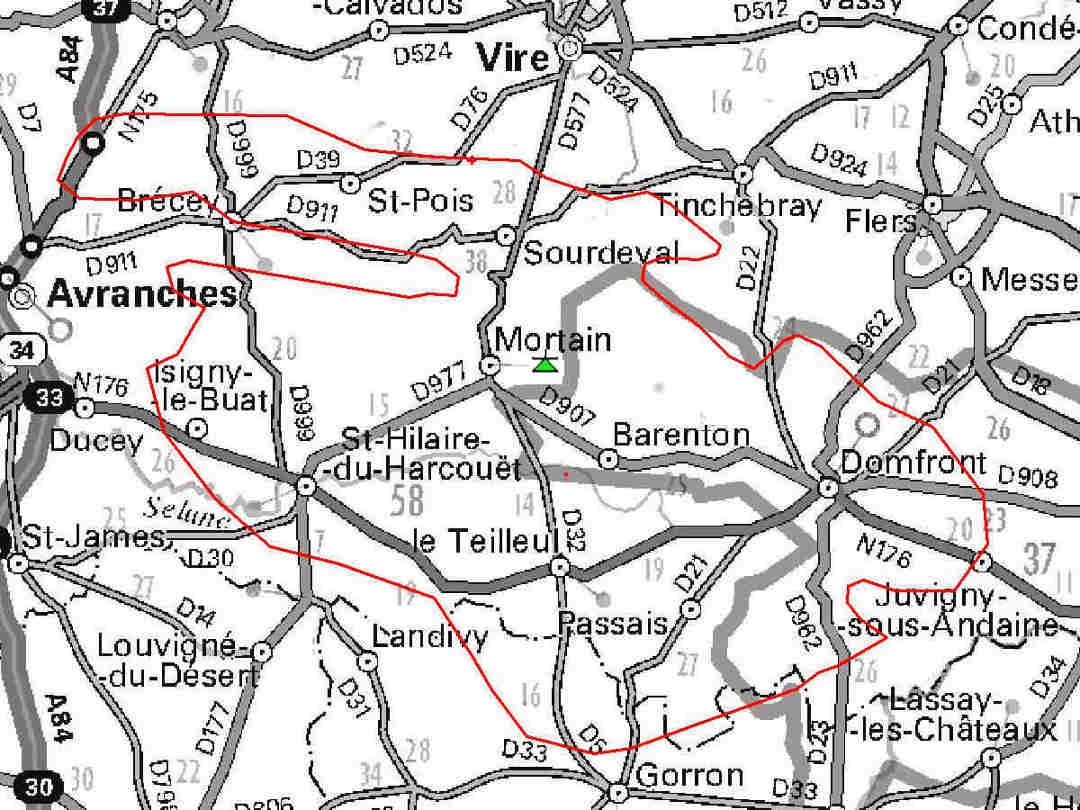

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

BARNEVILLE-CARTERET 2 - LES FRIQUETS

:arrow: Localisation du pylône SFR des Friquets, commune de Barneville-Carteret.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 30H 10W (TOWERCAST).
R2: 34H 5,1W (TOWERCAST).
R6: 36H 10W (TOWERCAST).
R4: 37H 10W (TOWERCAST).
R1: 57H 21W (TOWERCAST).
R3: 59H 13W (TOWERCAST).

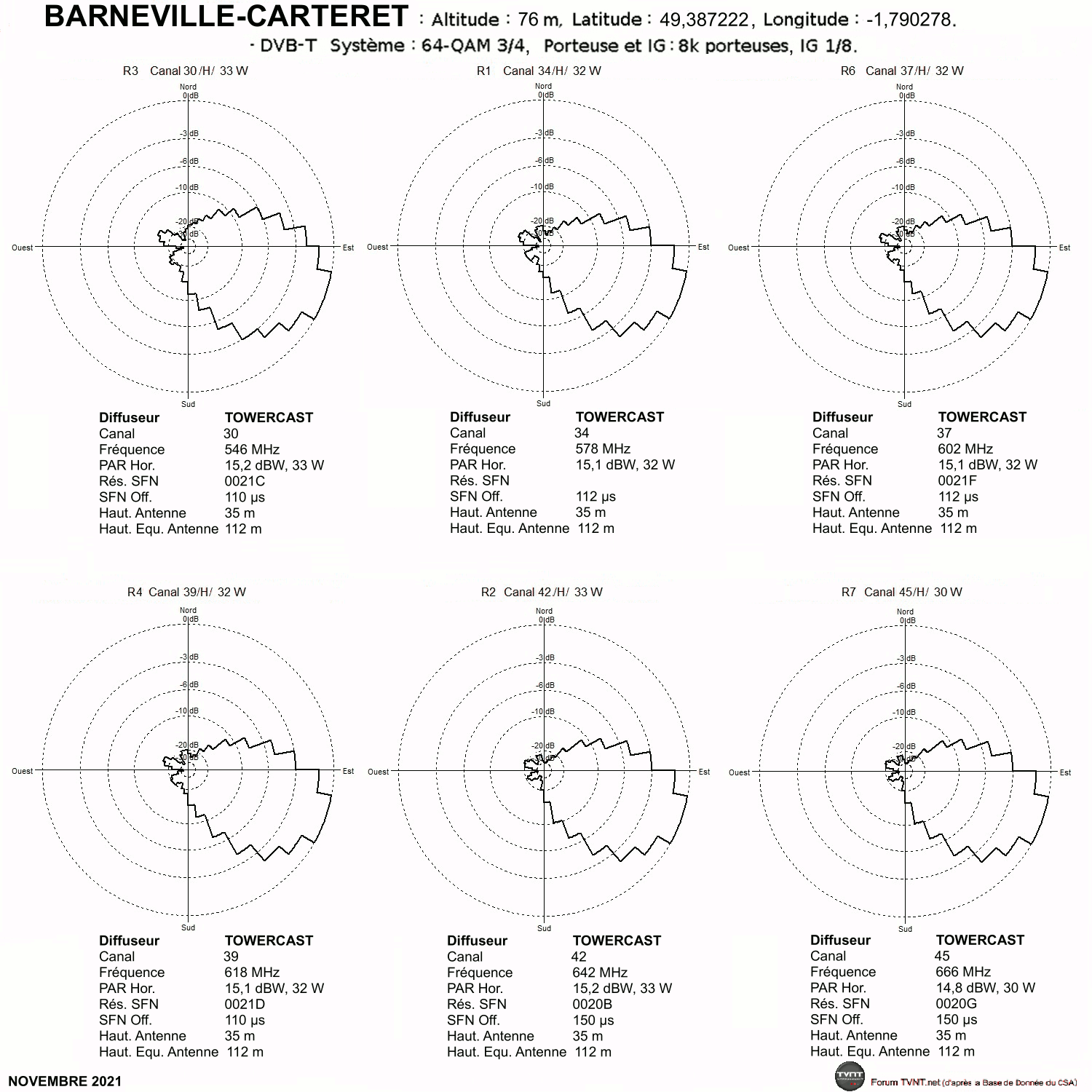

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

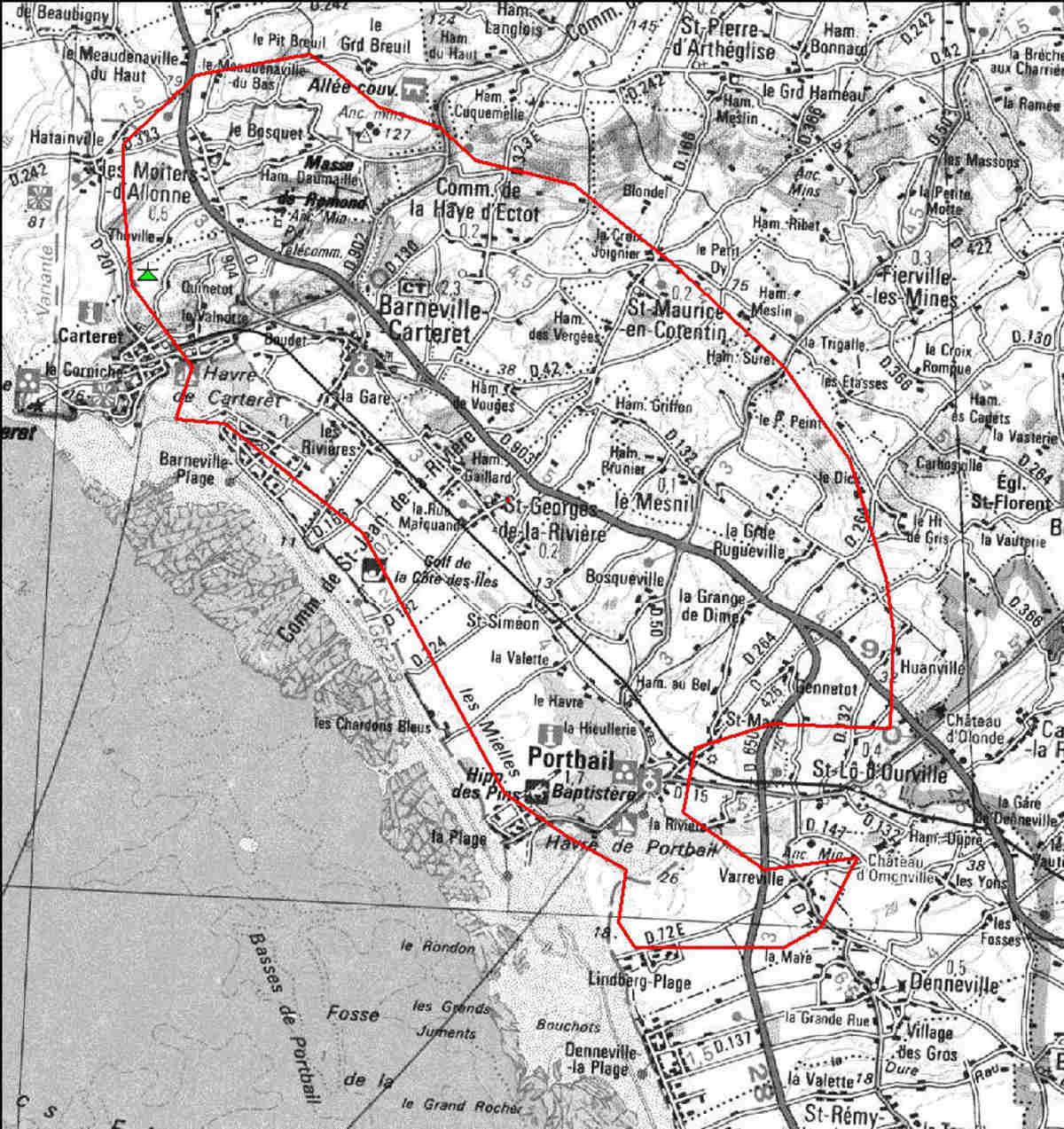

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

BRICQUEBEC - LE PIQUERAY

:arrow: Localisation du pylône TDF du Piqueray, commune de Bricquebec.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 30H 2W (TOWERCAST).
R2: 34H 2W (TOWERCAST).
R1: 35H 2,1W (TDF).
R6: 36H 2W (TOWERCAST).
R4: 37H 2,1W (TOWERCAST).

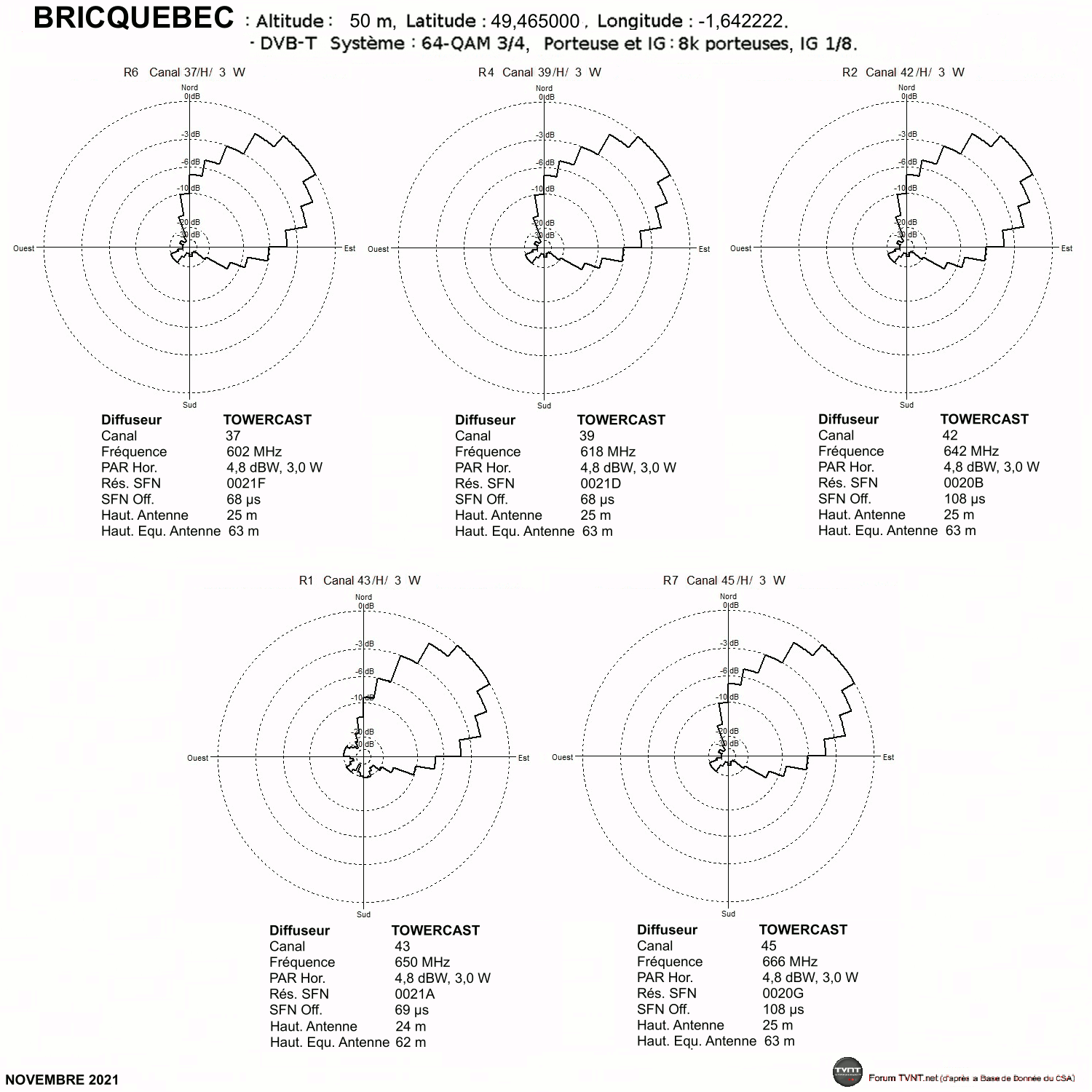

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

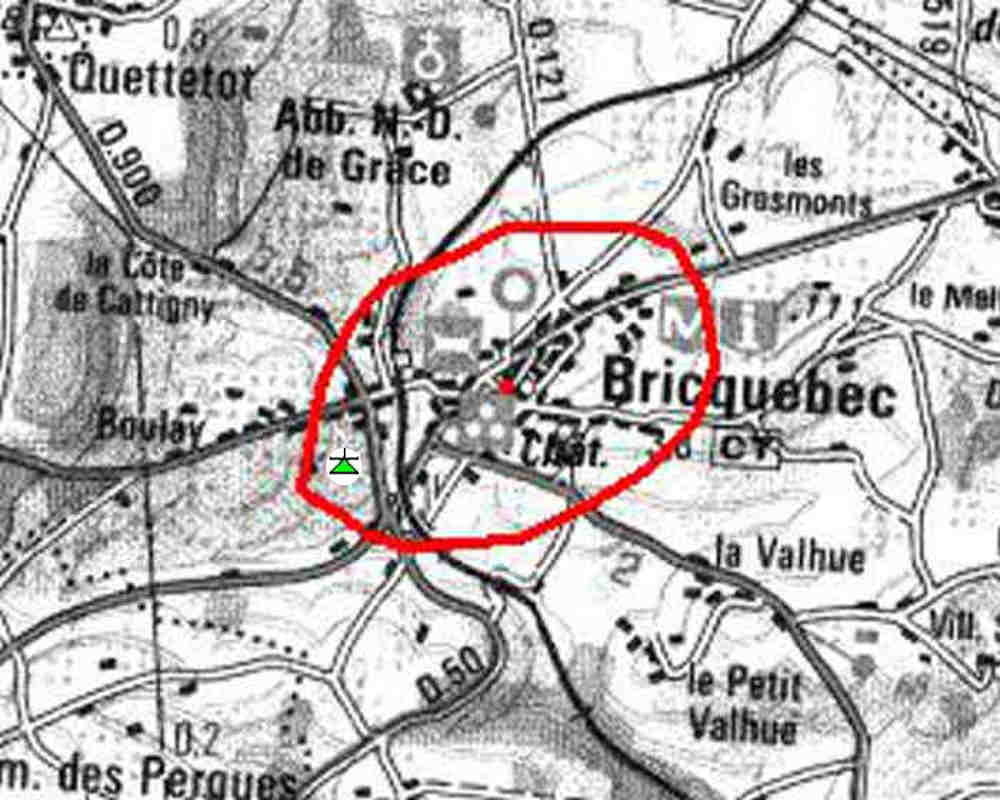

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

CAP DE LA HAGUE - OMONVILLE LA PETITE - COGEMA

:arrow: Localisation du pylône TDF de l'usine AREVA - La Hague, commune d'Omonville-la-Petite.

Image (issue de la Photo Wikipedia ci-dessous)
Photo Antenne d'Émission : Ici (Photo Wikipedia)

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 30H 25W (TDF).
R2: 34H 25W (TDF).
R1: 35H 25W (TDF).
R6: 36H 25W (TDF).
R4: 37H 25W (TDF).
R3: 59H 32W (TDF).

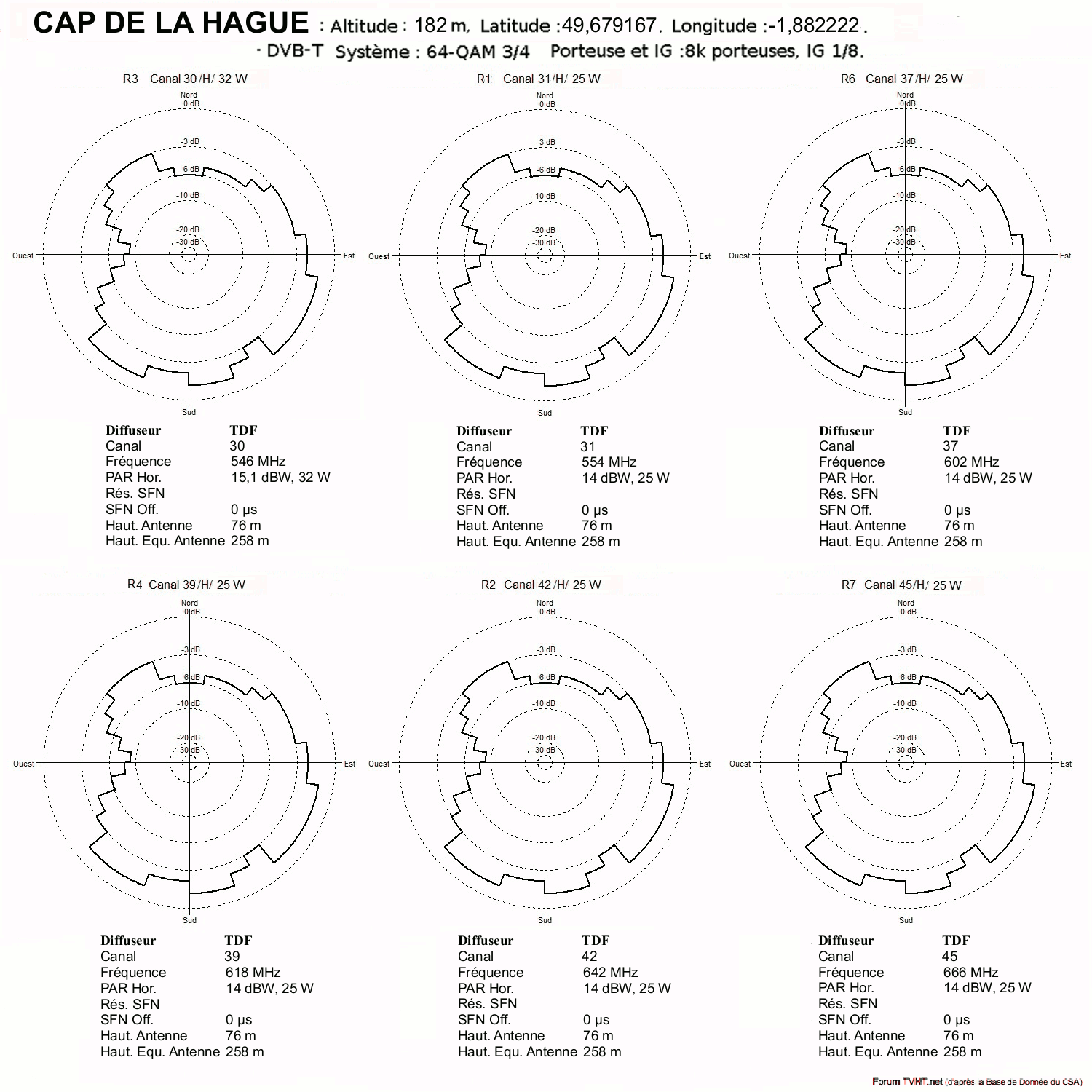

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
CAP DE LA HAGUE.gif

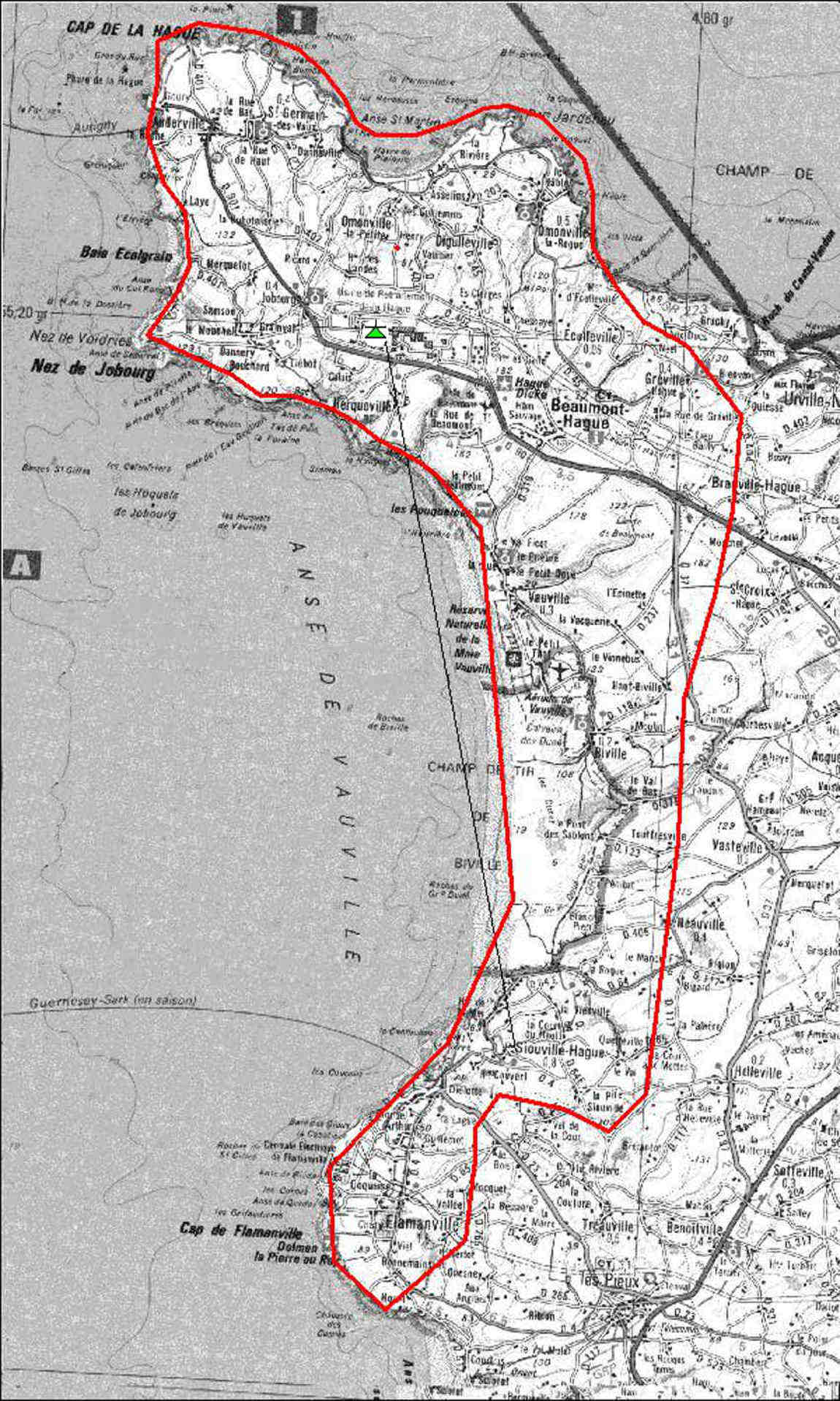

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

CARNEVILLE - CHEMIN DES ROUSSINETS

:arrow: Localisation du pylône TDF de La Hespinière de Bas, commune de Carneville.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 30H 30W (TDF).
R2: 34H 30W (TDF).
R1: 35H 30W (TDF).
R6: 36H 30W (TDF).
R4: 37H 30W (TDF).

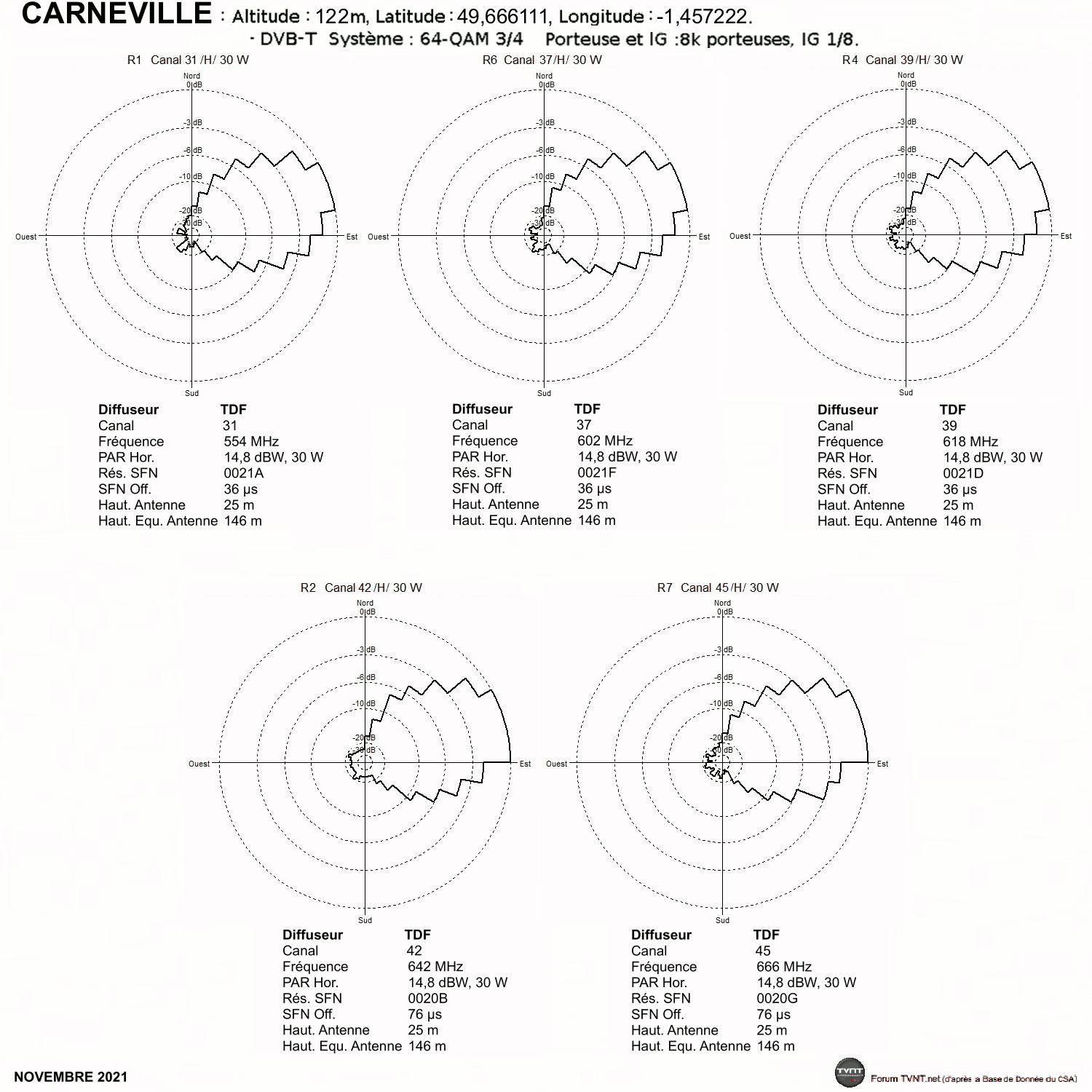

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: La carte de couverture de l'émetteur n'est pas diffusée par le CSA.

-------------------------------------------------------------------------------------

CHERBOURG-OCTEVILLE - AGGLOMÉRATION

Il y a 2 émetteurs qui diffuse la TNT à Octeville, commune de Cherbourg-en-Cotentin.

:arrow: Localisation du pylône TDF de la Batterie du Hameau Noblet, qui diffuse le multiplex R1 :

D'autres photos sont disponibles ici

:arrow: Localisation du pylône TOWERCAST de l'immeuble Bélier, qui diffuse les multiplex R2 à R4, R6 et R7 :

Image (Photo Magicien)

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 30H 28W (TOWERCAST).
R2: 34H 26W (TOWERCAST).
R1: 35H 3,5W (TDF).
R6: 36H 28W (TOWERCAST).
R4: 37H 25W (TOWERCAST).
R3: 59H 35W (TOWERCAST).

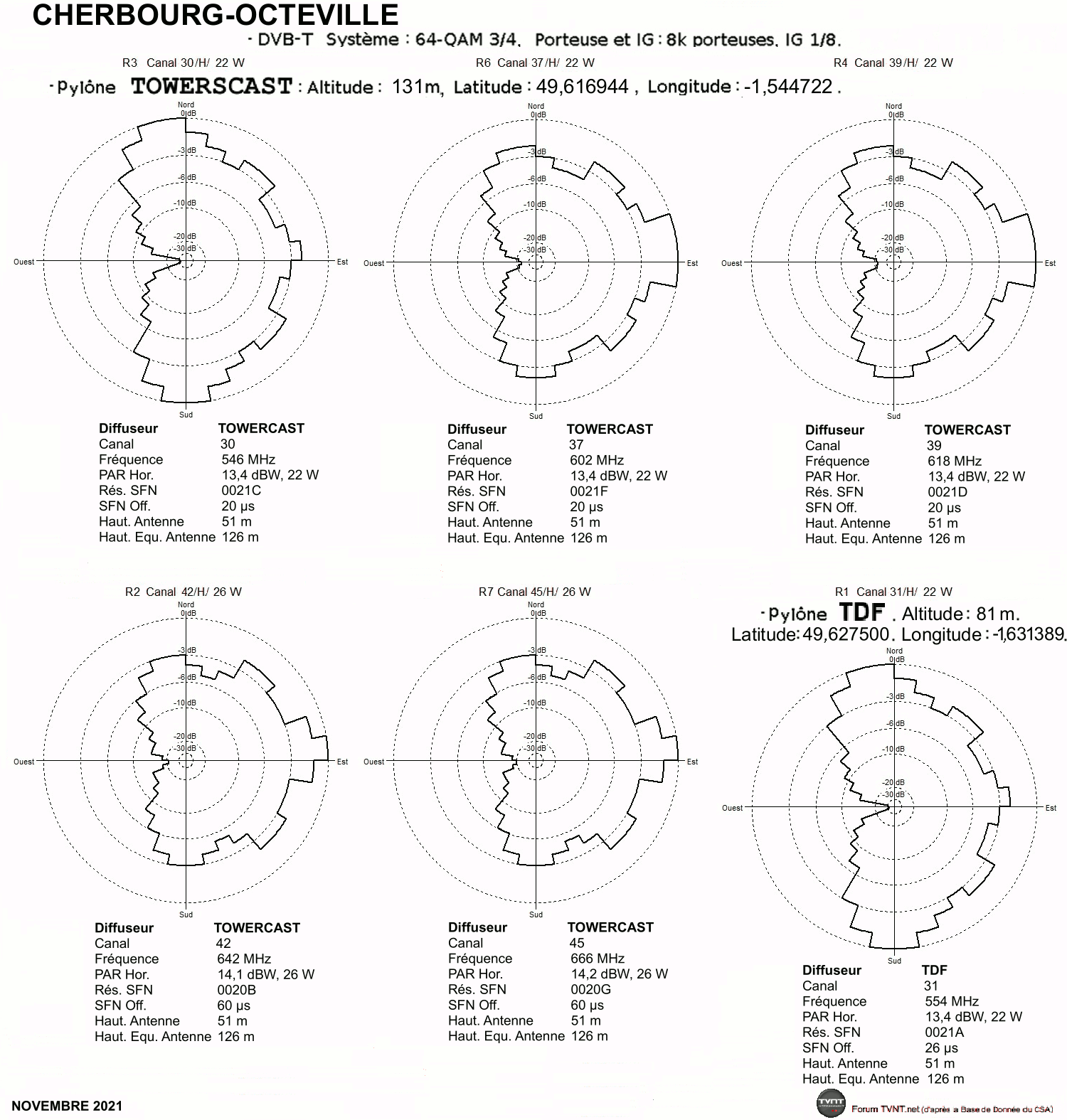

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

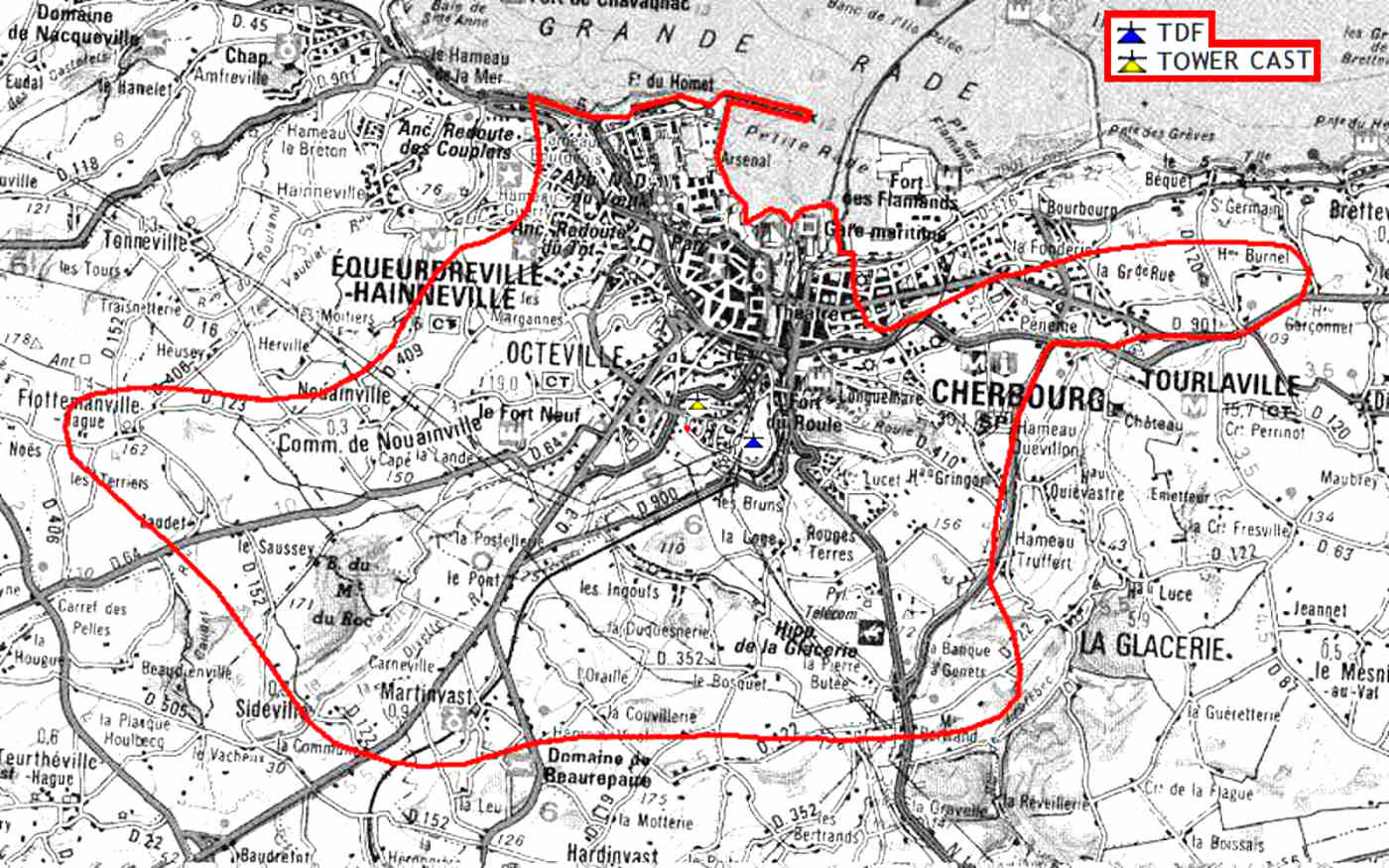

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

COUTANCES 1 - LYCÉE AGRICOLE

:arrow: Localisation du pylône TDF du Lycée Agricole, commune de Coutances.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 3W (TDF).
R1: 25H 3W (TOWERCAST).
R6: 28H 3W (TOWERCAST).
R4: 29H 3W (TOWERCAST).
R7: 30H 5,1W (TOWERCAST).
R2: 42H 3W (TDF).

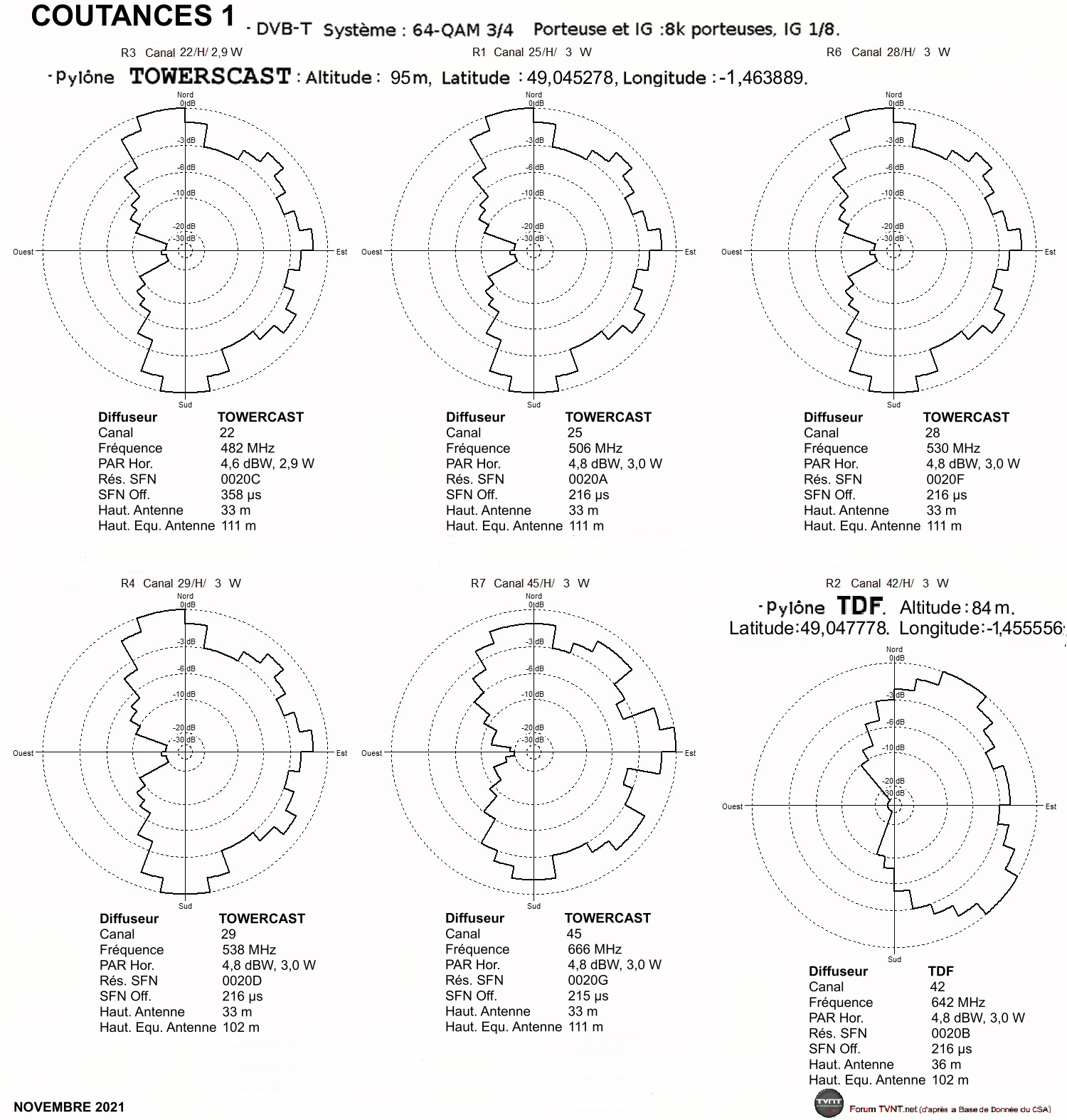

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
COUTANCES 1.gif

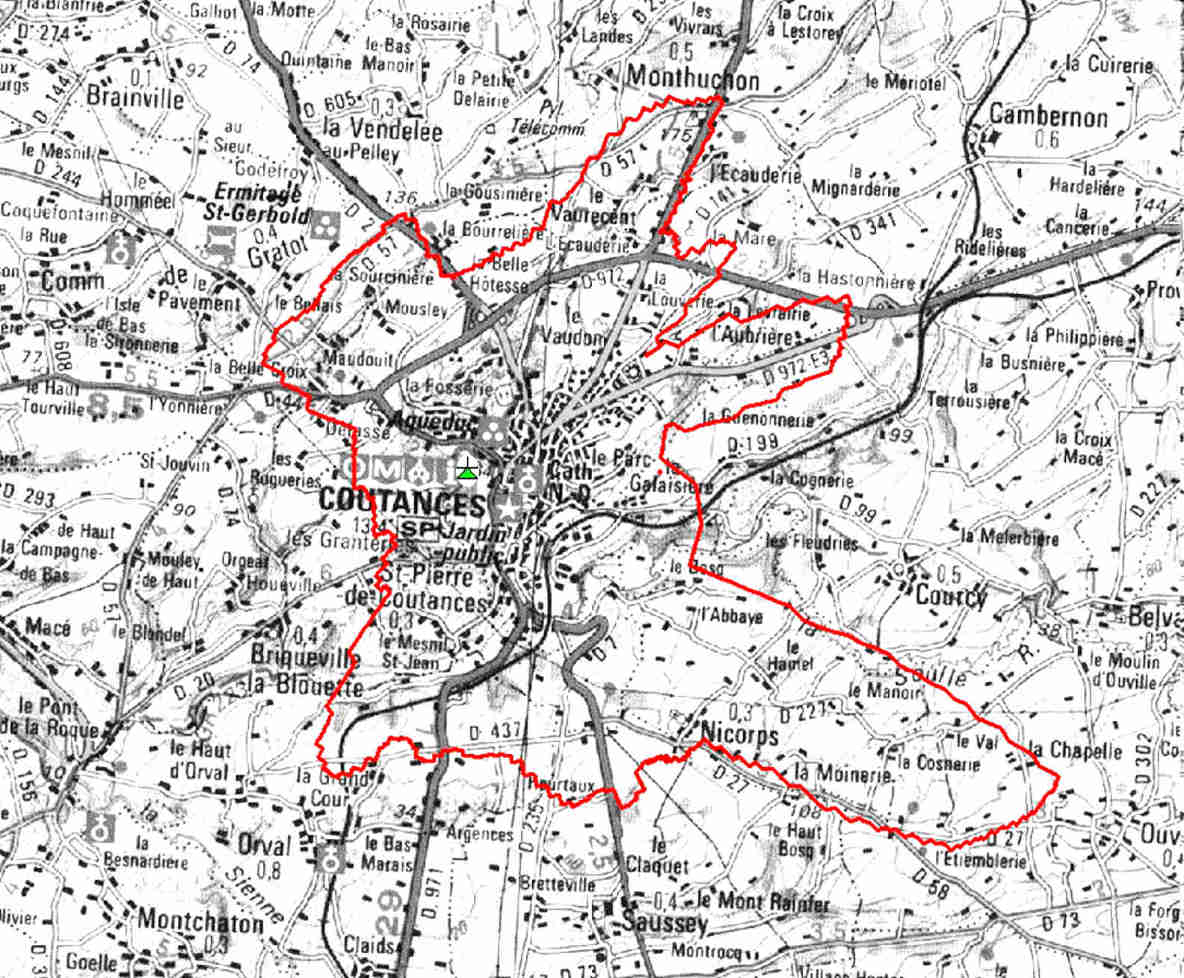

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

ÉQUEURDREVILLE-HAINNEVILLE - IMPASSE DE BRÉCOURT

:arrow: Localisation du pylône TDF de l'impasse de Brécourt, commune d'2queurdrevill-Hainneville.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 30V 3,2W (TOWERCAST).
R2: 34V 710mW (TOWERCAST).
R1: 35V 710mW (TDF).
R6: 36V 2,6W (TOWERCAST).
R4: 37V 710mW (TOWERCAST).
R3: 59V 80mW (TDF).

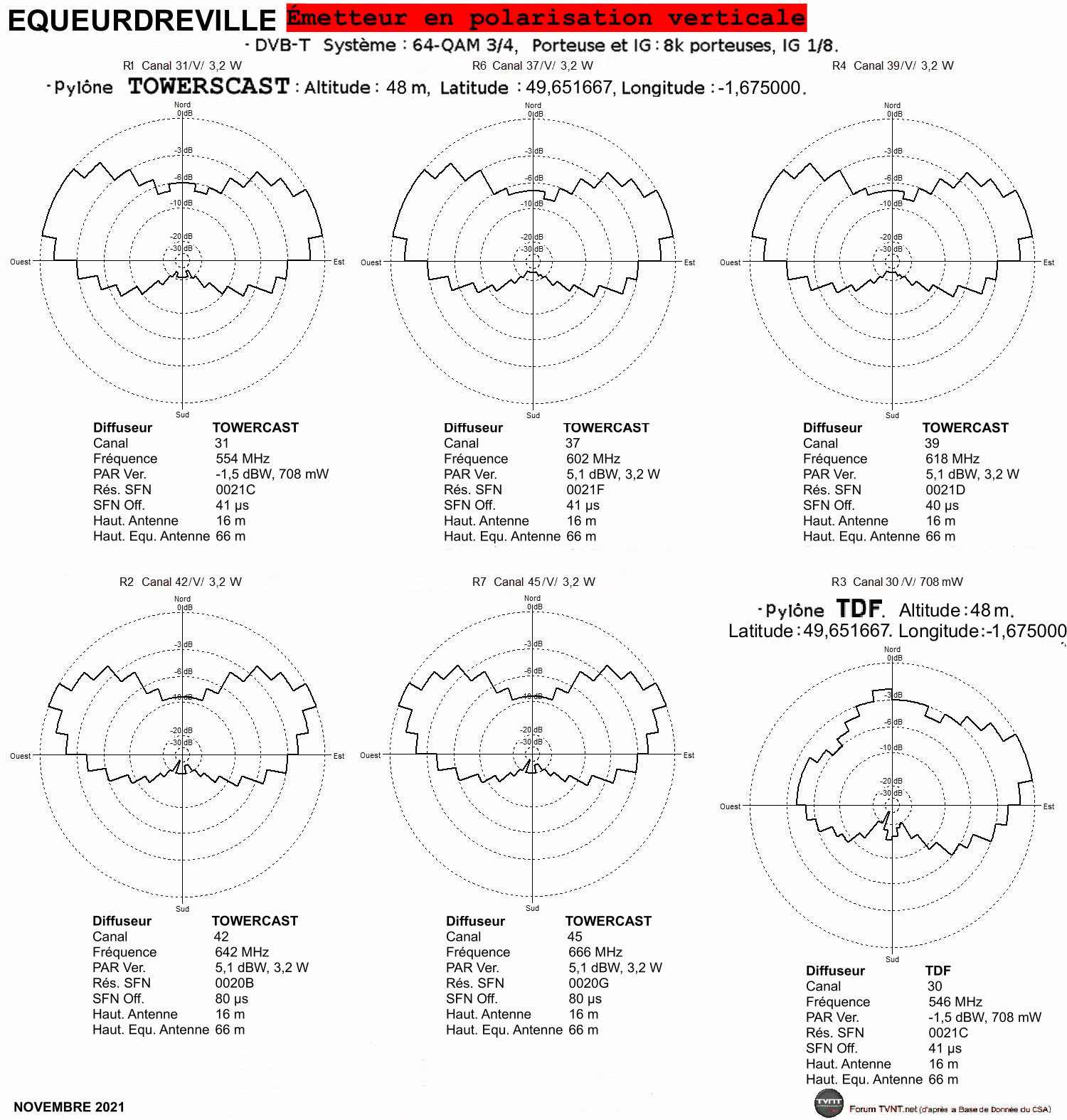

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

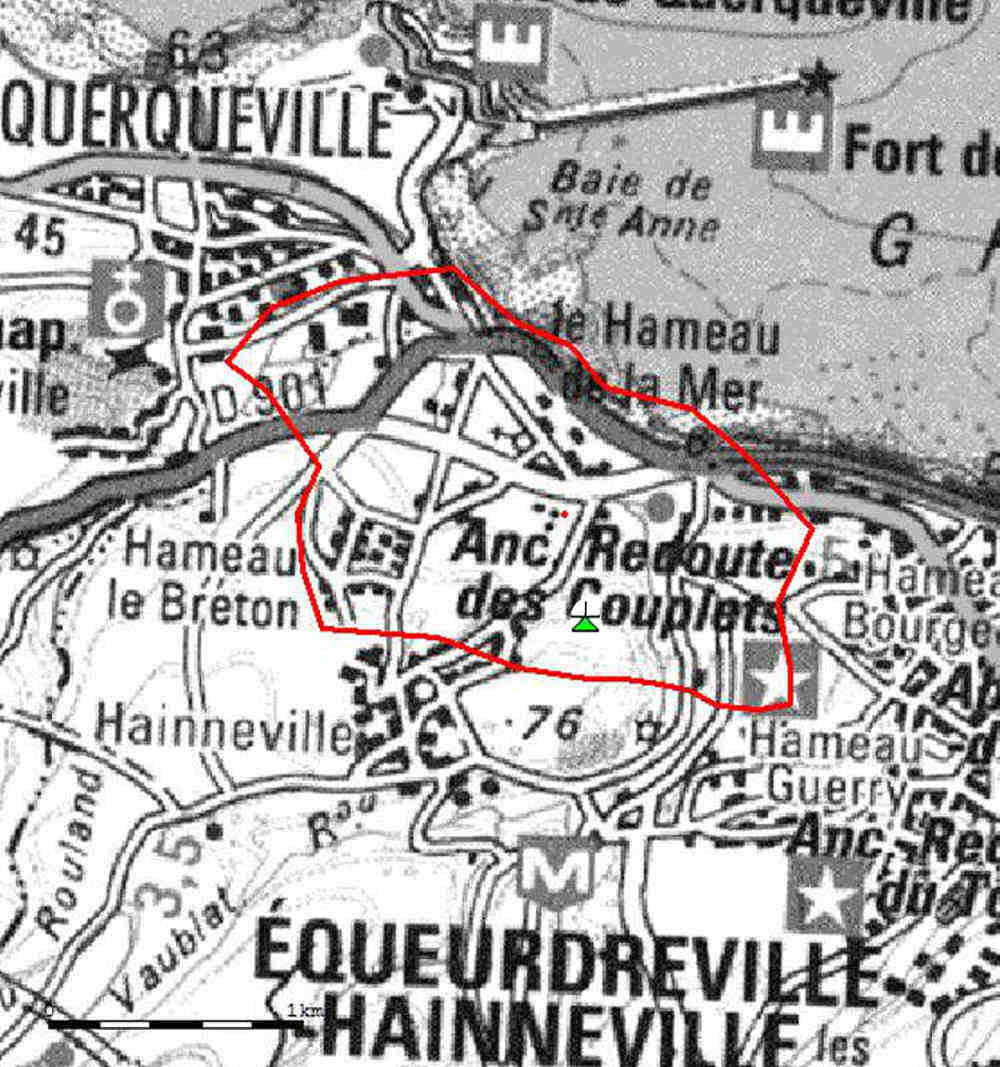

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

GAVRAY - SAINT-DENIS - LE GRAND BISSON

Il y a 2 pylônes pour la TNT sur le site du Grand Bisson, sur la commune de Saint Denis le Gast :
:arrow: Localisation du pylône TDF qui diffuse les multiplex R1, R3, R4 et R6.
:arrow: Localisation du pylône ITAS TIM qui diffuse les multiplex R2 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 6,2W (TDF).
R1: 25H 6,2W (TDF).
R6: 28H 6,2W (TDF).
R4: 29H 6,2W (TDF).
R7: 30H 6W (ITAS TIM).
R2: 42H 6W (ITAS TIM).

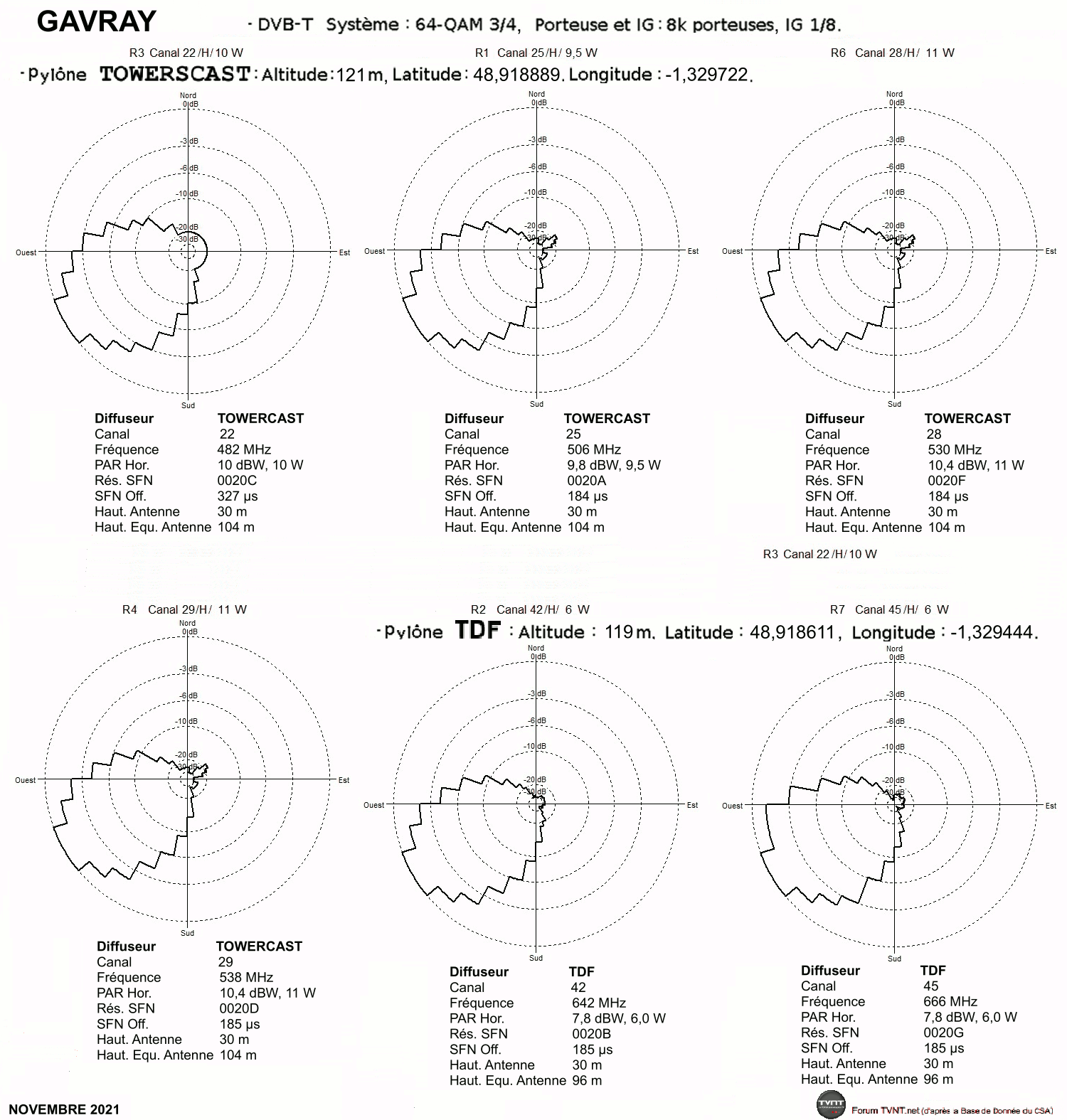

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

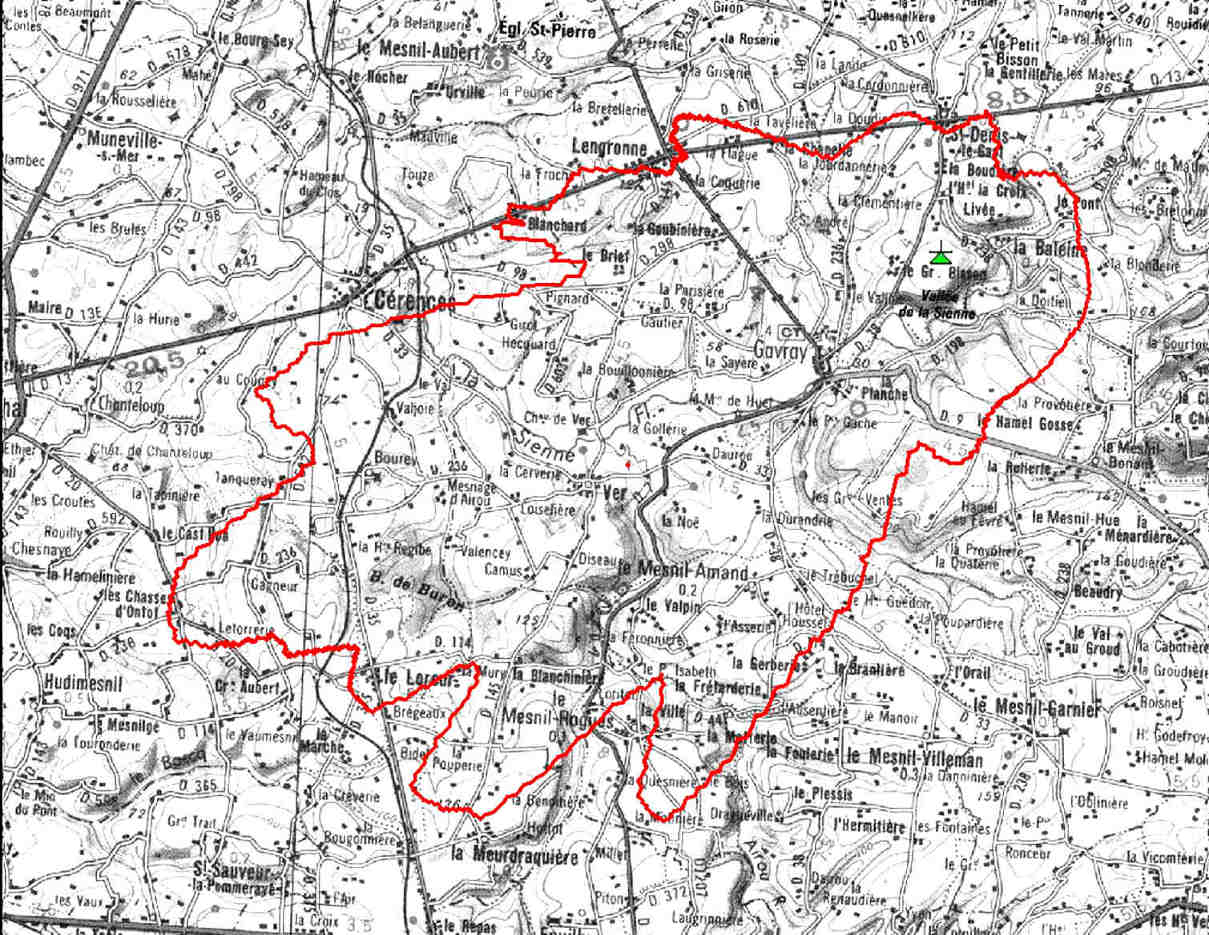

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

GRANVILLE - AVENUE DES PRAIRIES

:arrow: Localisation du pylône TDF du Rocher, commune de Granville.

Image (Photo de Blake Lane).
Une autre photo de l'ami Blake Lane est disponible ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 12W (TDF).
R1: 25H 7,1W (TDF).
R6: 28H 7,1W (TDF).
R4: 29H 7,1W (TDF).
R7: 30H 7,1W (TDF).
R2: 42H 28W (TDF).

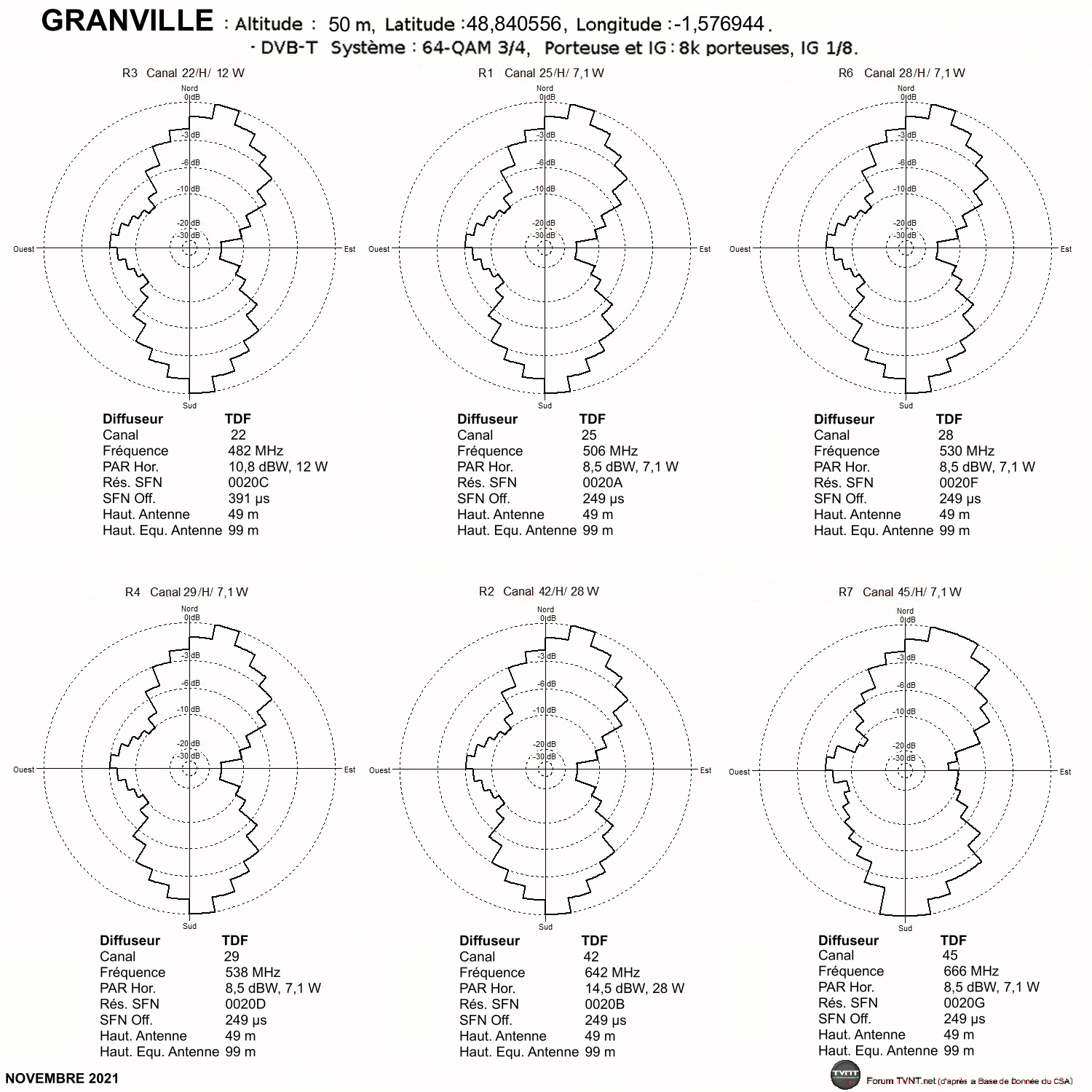

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

SAINT-LÔ - AGNEAUX - RUE DE LA FALAISE

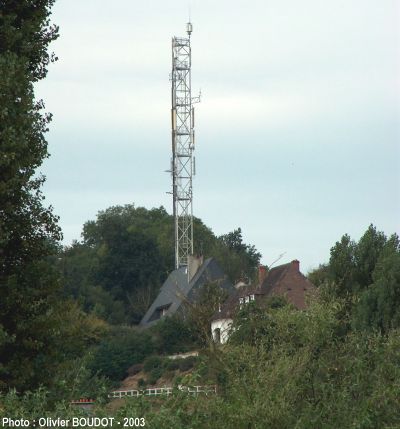

:arrow: Localisation du pylône TDF de la rue de La Falaise, commune d'Agneaux.

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 13W (TDF).
R1: 25H 10W (TOWERCAST).
R6: 28H 12W (TOWERCAST).
R4: 29H 11W (TOWERCAST).
R7: 30H 10W (TOWERCAST).
R2: 42H 11W (TOWERCAST).

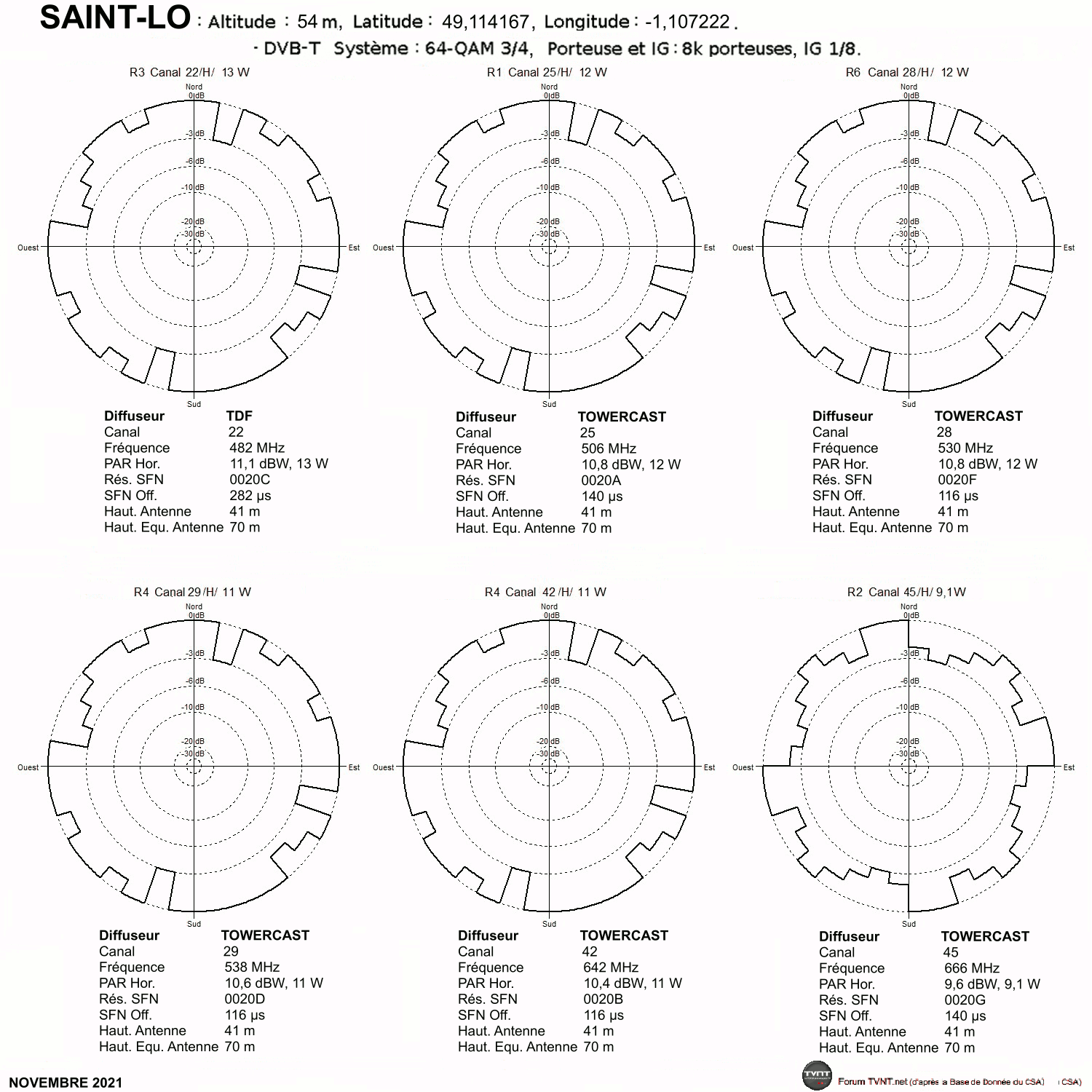

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

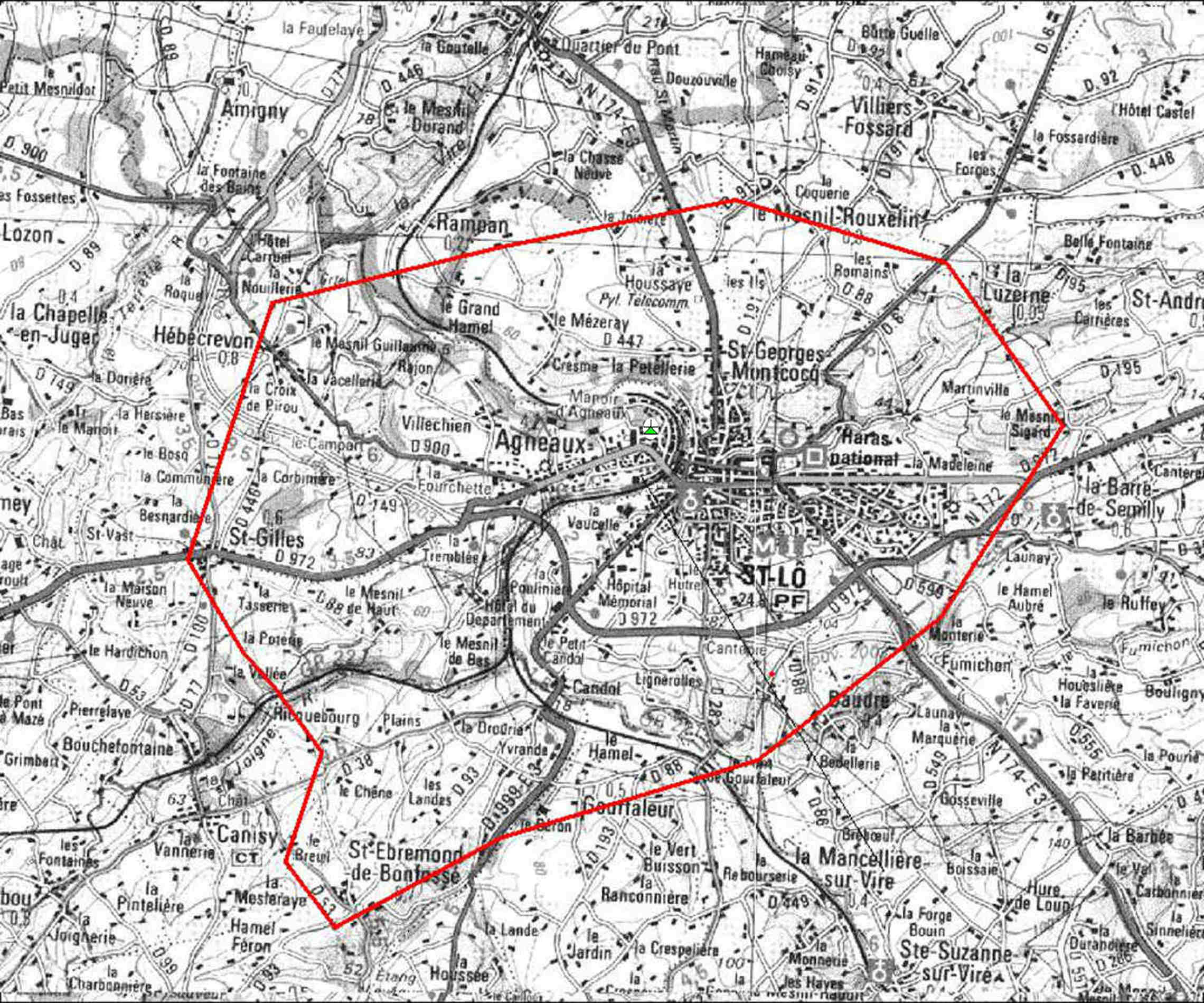

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

SURTAINVILLE - LE ROZEL - LES QUATRES VENTS

Il y a 2 pylônes pour la TNT sur le site des Quatre Vents, sur la commune du Rozel :
:arrow: Localisation du pylône TDF qui diffuse le multiplex R3.
:arrow: Localisation du pylône ITAS TIM qui diffuse les multiplex R1, R2, R4, R6 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 30H 20W(ITAS TIM).
R6: 36H 20W (ITAS TIM).
R4: 37H 20W (ITAS TIM).
R2: 53H 20W (ITAS TIM).
R1: 57H 20W (ITAS TIM).
R3: 59H 20W (TDF).

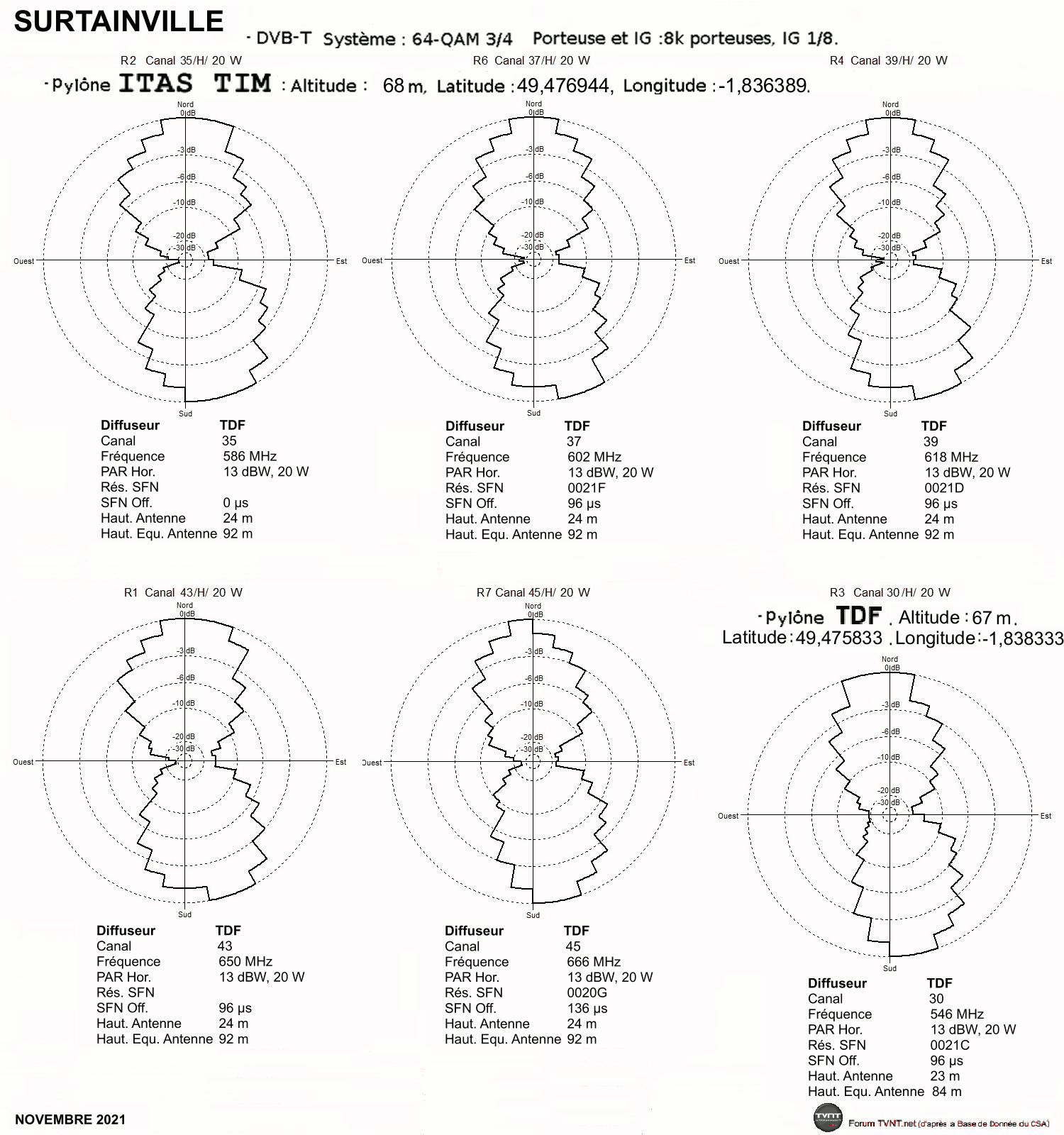

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

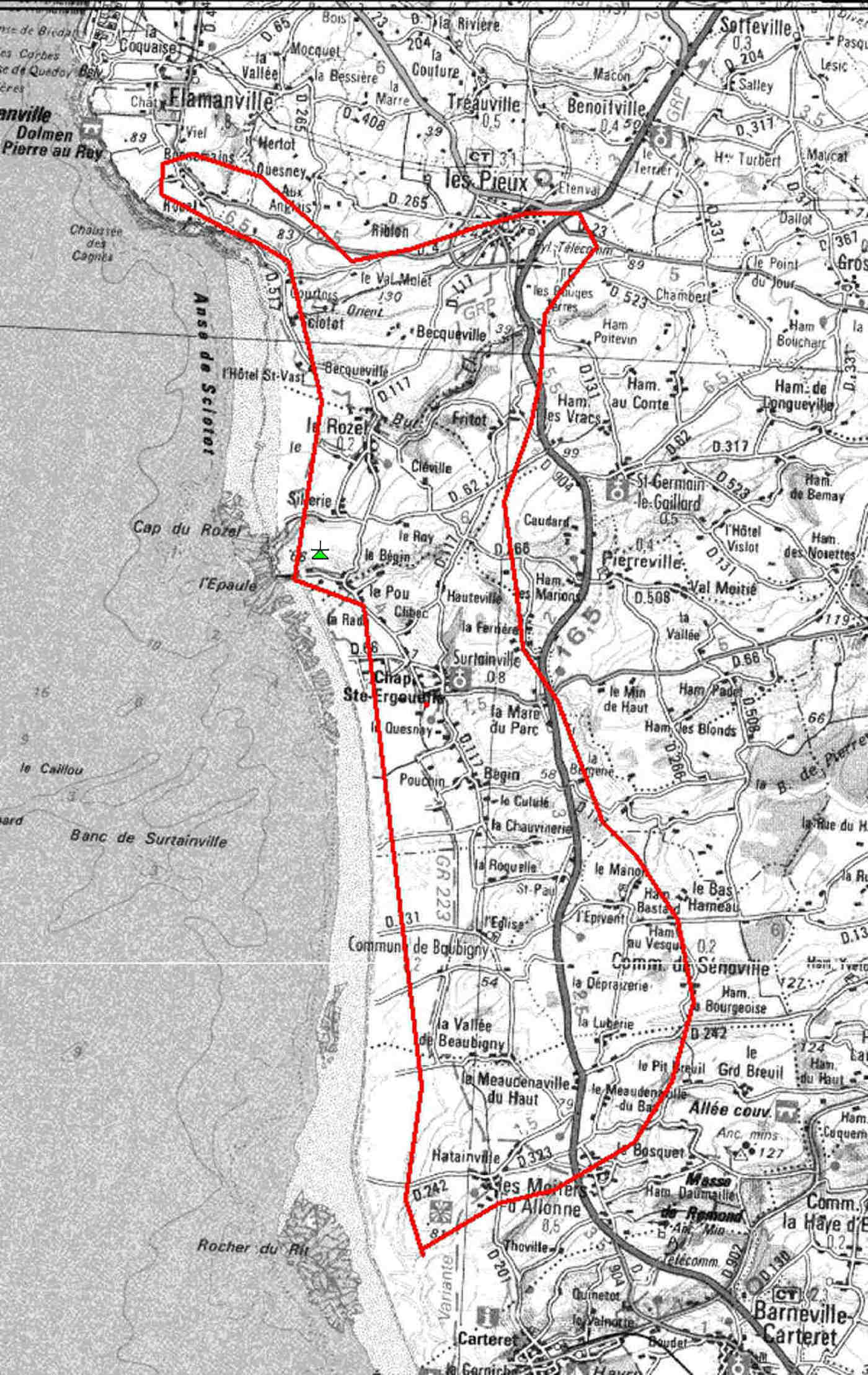

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

TOURLAVILLE - MAUPERTUS-SUR-MER - POINTE DU BRICK

:arrow: Localisation du pylône TDF de la Pointe du Brick, commune de Maupertus-sur-Mer

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 30H 3W (TOWERCAST).
R2: 34H 3W (TOWERCAST).
R1: 35H 3,1W (TOWERCAST).
R6: 36H 3W (TOWERCAST).
R4: 37H 3W (TOWERCAST).
R3: 59H 1,2W (TDF).

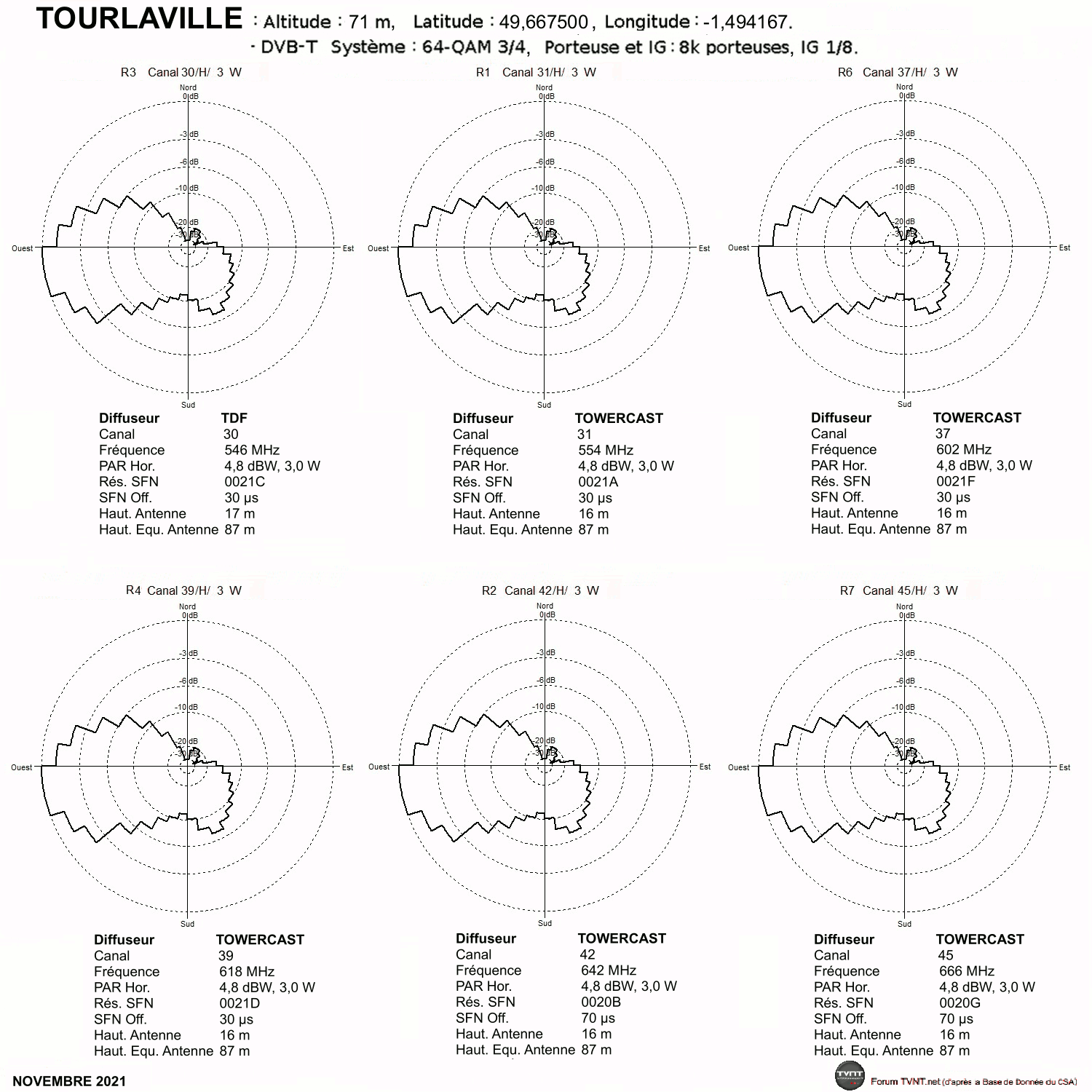

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

URVILLE-NACQUEVILLE - RUE DES SAULES

:arrow: Localisation du pylône TDF de la rue des Saules, commune d'Urville-Nacqueville.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R7: 30H 200mW (TDF).
R2: 34H 210mW (TDF).
R1: 35H 2W (TDF).
R6: 36H 210mW (TDF).
R4: 37H 200mW (TDF).

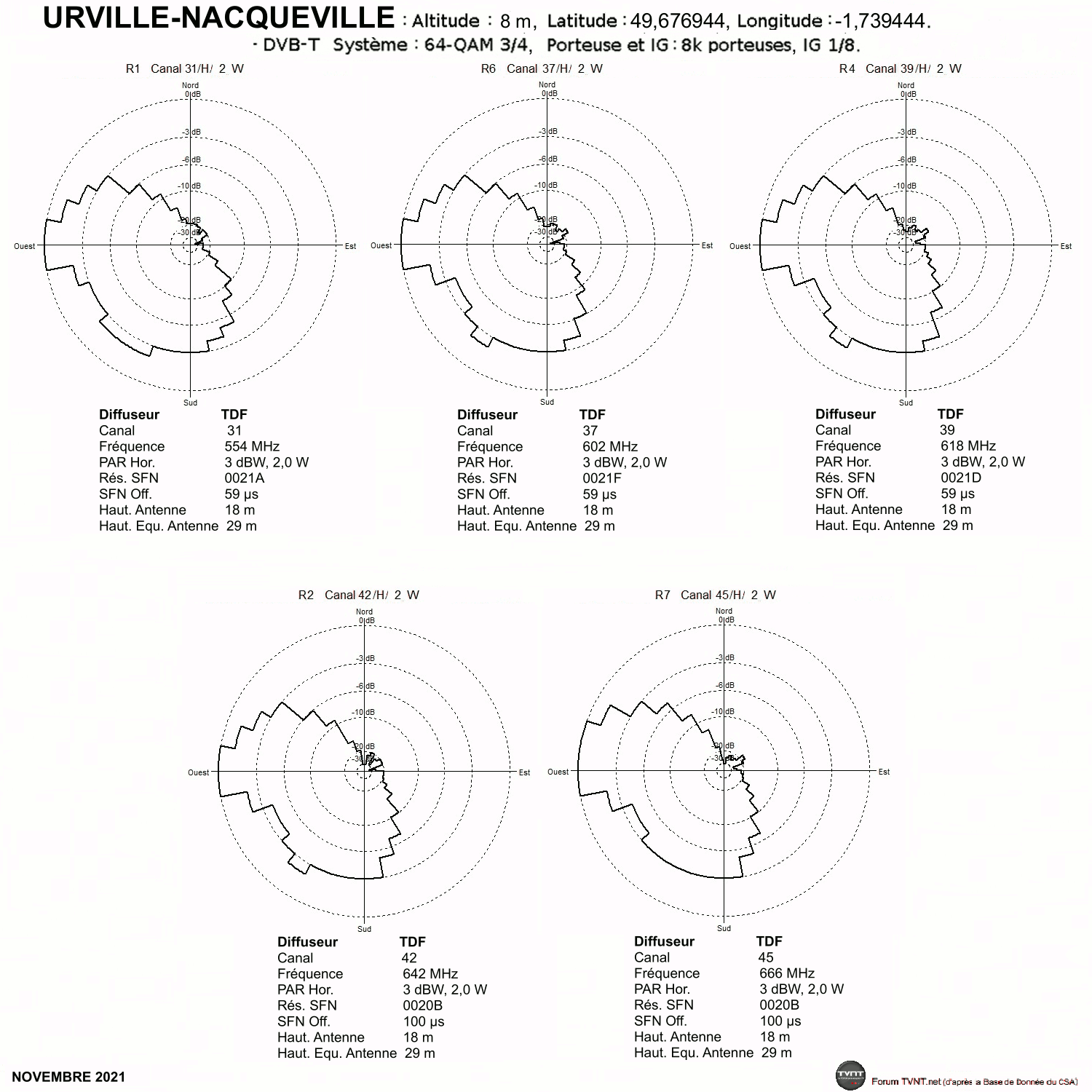

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

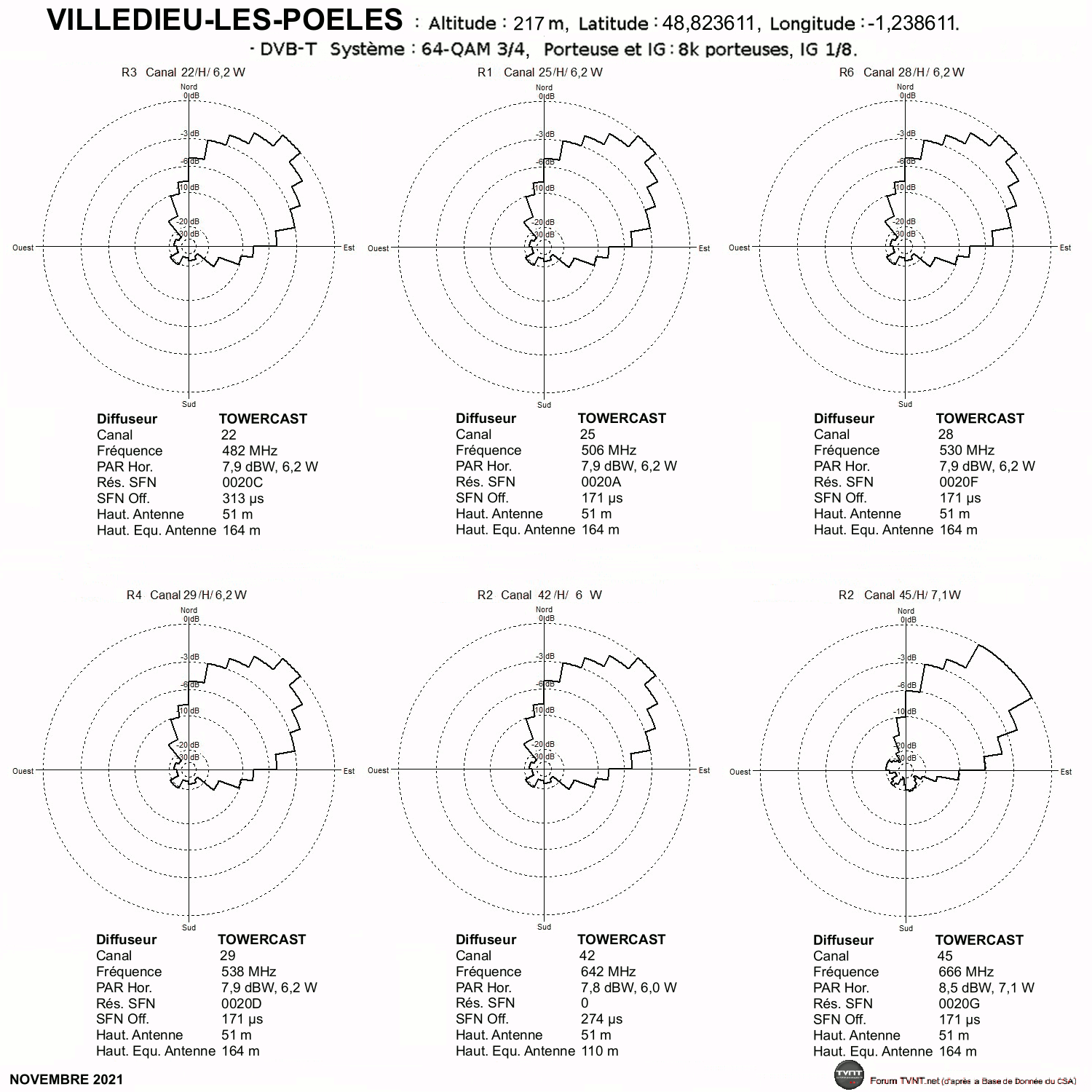

VILLEDIEU-LES-POËLES – LA PETITE BRIÈRE

:arrow: Localisation du pylône ORANGE de La Petite Brière, sur lequel TOWERCAST diffuse tous les multiplex.

Image ( Photo Magicien )
Photo Antenne d'Émission : Ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 6,2W (TOWERCAST).
R1: 25H 6,2W (TOWERCAST).
R6: 28H 6,2W (TOWERCAST).
R4: 29H 6,2W (TOWERCAST).
R7: 30H 6W (TOWERCAST).
R2: 42H 6W (TOWERCAST).

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

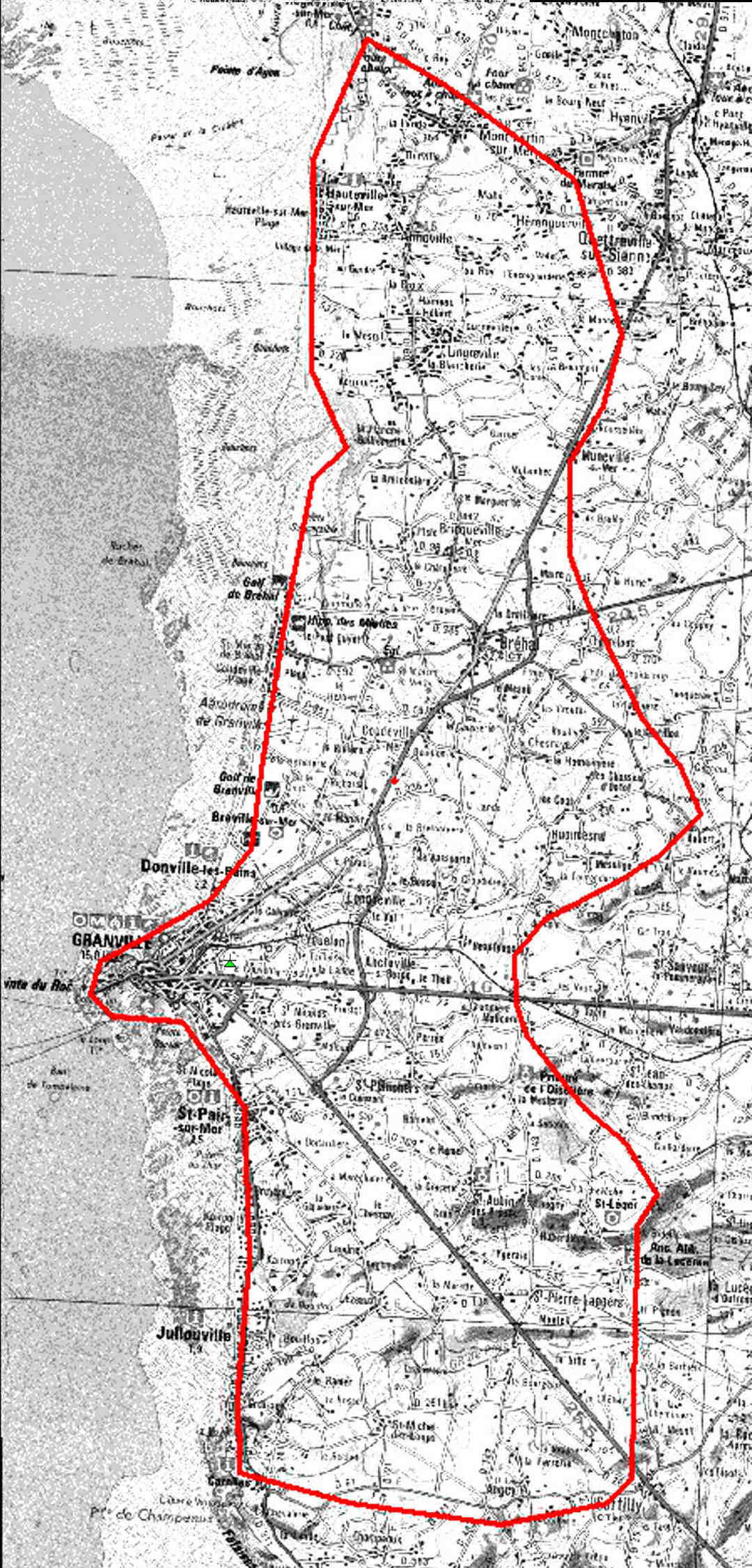

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


------------------------------------------------------------------------------------

GRANVILLE 2 - LE SAUSSEY
Émetteur numérisé par le conseil général de la Manche, en SFN avec Rennes - Saint Pern.

:arrow: Localisation du pylône du château d'eau du Saussey, commune de Granville.

Image (photo : Blake Lane)

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R1: 21H 100W.
R6: 24H 100W.
R3: 27H 100W.
R2: 40H 100W.
R4: 49H 100W.

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
GRANVILLE 2.gif


------------------------------------------------------------------------------------

LA VENDELÉE - CHÂTEAU D'EAU
Émetteur numérisé par le conseil général de la Manche, en SFN avec Caen - Montpinçon.

:arrow: Localisation du pylône du château d'eau oute de Fromentin, commune de La Vendelée.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 100W.
R1: 25H 100W.
R6: 28H 100W.
R4: 29H 100W.
R7: 30H 100W.
R2: 42H 100W.

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


------------------------------------------------------------------------------------

MONTGARDON - VIERGE DE L'ÉGLISE
Émetteur numérisé par le conseil général de la Manche, en SFN avec Caen - Montpinçon.

:arrow: Localisation du pylône du château d'eau de la Vierge de l'église, commune de Montgardon.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R3: 22H 100W.
R1: 25H 100W.
R6: 28H 100W.
R4: 29H 100W.
R2: 42H 100W.

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


-------------------------------------------------------------------------------------
Source des détails des caractéristiques techniques et des cartes de couverture des émetteurs : http://www.csa.fr
Dernière édition par Emmebel le 30 Sep 2018 13:47, édité 80 fois.
Raison: Mise a jour.
Terrestre : TV Sony KDL-42W829B, enregistreur Panasonic DMR-BWT745EC, antenne Televés DAT45+MRD
IP : Freebox HD 02C
Satellite : Xsat CDTV410, parabole Visiosat Bi-Sat G4 (19.2°E/13°E/5°O)
Laurent
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 3557
Inscription: 28 Juin 2005 10:54
Localisation: [38] Allevard

Messagepar Viking50 » 17 Fév 2008 18:28

D'après ce document, St Lô et Mortain devraient démarrer avant fin mars 2008:

http://www.csa.fr/upload/communique/nouvelles_zones.pdf

mais d'après celui-ci cela ne semble plus d'actualité:

http://www.csa.fr/actualite/communiques ... ?id=126006

Qui a plus d'information pour ces deux sites?
Viking50


Messagepar Viking50 » 21 Fév 2008 08:44

Un petit détour par Mortain m'a permis de constater qu'il n'y avait aucune activité à Grandfontaine en vue d'une mise en service prochaine.
Viking50


Messagepar Phil14Caen » 15 Mar 2008 08:53

Toujours pas de TNT en vue à Mortain, et pourtant mise en service annoncée par le CSA .... avant fin mars.

http://pagesperso-orange.fr/tvignaud/ga ... alerie.htm
Phil14Caen
Petit ver
Petit ver

Messages: 17
Inscription: 08 Aoû 2007 14:19
Localisation: Caen

Messagepar lagui » 24 Juin 2008 16:34

bonjour
aujourd'hui a 15H essai de la TNT a saint-lo des chaines france television et de C+ pendant 2h :D
ça sens bon pour fin juin :wink:
Adaptateur Philips DTR 300
PCHC /Leadtek Winfast DTV1000 T
lagui
Petit ver
Petit ver

Messages: 23
Inscription: 06 Jan 2006 17:22
Localisation: saint-lo

Messagepar jrom » 26 Juin 2008 17:32

Bonjour
Avez-vous des nouvelles pour la TNT a Saint-Lo ?
Les essais ont-ils ete concluants ce 24 juin 2008 ?
Pourrons-nous tourner notre antenne ce week-end ?
Merci
jrom


Messagepar misterkelo » 29 Juin 2008 17:52

Hello a tous

Lundi 30 apres midi demarrage des emetteurs
L'informateur anonyme
misterkelo

Messages: 5
Inscription: 29 Juin 2008 17:45

Messagepar lagui » 30 Juin 2008 19:46

bonjour
la TNT est en service sur saint-lo :wink:
Adaptateur Philips DTR 300
PCHC /Leadtek Winfast DTV1000 T
lagui
Petit ver
Petit ver

Messages: 23
Inscription: 06 Jan 2006 17:22
Localisation: saint-lo

Messagepar micko7 » 01 Juil 2008 12:41

oui et ou sont passé,m6,nt1 et w9???
micko7


Messagepar lagui » 01 Juil 2008 15:12

moi j'ai tout!les 18 chaine :wink:
un réglage d'antenne sans doute!?
Adaptateur Philips DTR 300
PCHC /Leadtek Winfast DTV1000 T
lagui
Petit ver
Petit ver

Messages: 23
Inscription: 06 Jan 2006 17:22
Localisation: saint-lo
