56 - Morbihan [Vannes - Moustoir'Ac]

Puis-je recevoir la TNT (simple définition ou HD) dans ma commune et quand ? Débats sur les zones d'ombre...

56 - Morbihan [Vannes - Moustoir'Ac]

Messagepar Laurent » 07 Nov 2007 18:55

Liste des émetteurs du département du Morbihan :

:arrow: Émetteur Principal :
- Vannes - Moustoir'Ac-Landes des Lanvaux.

:arrow: Émetteurs Locaux :
- Guer - l'Abbaye.
- Josselin - Saint-Laurent.
- La Roche-Bernard - Nivillac.
- Lorient-Ploemeur - Kervénanec.
- Malestroit - Bois Solon.
- Pontivy - Kerrouz.
- Rohan - La Haute Ville.


Réaménagement de la BANDE 700 MHz dans le département du Morbihan :

Le transfert de la bande 700 MHz au profit de la téléphonie mobile implique des réaménagements de canaux sur certains émetteurs. Le transfert est échelonné sur plusieurs phases jusqu'en juin 2019.

Le transfert de la bande 700 MHz est prévu sur l'ensemble des émetteurs du département du Morbihan lors de la phase 11, programmée le 26 mars 2019. Il donnera lieu à des réaménagements de canaux sur tous les émetteurs du département. Ces réaménagements sont détaillés ci-dessous, dans la description des émetteurs.

Plus d'information sur le forum, dans le sujet : Changement de norme TNT et transfert de la bande des 700 mhz

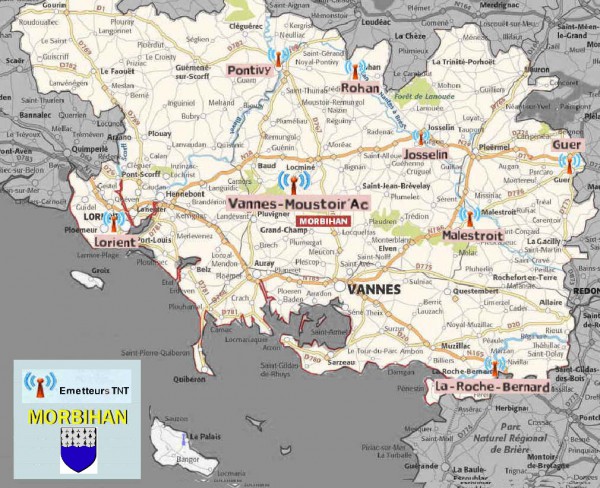

Emplacement des émetteurs du département du Morbihan :

Cliquez sur la carte pour l'agrandir



Liste des anciens topics :
:arrow: Emetteur de Vannes
:arrow: Emetteur de Lorient Ploemeur


Couverture des émetteurs TNT :
Pour identifier de quel émetteur vous dépendez, recherchez votre commune par l'intermédiaire des outils disponibles sur les sites de TNTtest, du CSA ou de TDF :
:arrow: Test de couverture TNTtest
:arrow: Zones de couverture du CSA
:arrow: Test de couverture TDF


COMPOSITION DES MULTIPLEX NATIONAUX


:arrow: La composition du multiplex local (R1) est donnée ci-dessous, avec la description de chaque émetteur.

-------------------------------------------------------------------------------------

VANNES - MOUSTOIR'AC - LANDES DES LANVAUX

Émetteur Principal.

Il y a 2 pylônes pour la diffusion de la TNT sur le site de Kerigo, sur la commune de Moustoir'Ac :

:arrow: Localisation du pylône TDF, sur lequel TOWERCAST diffuse les multiplex R1, R2, R3, R6 et R7 :

Image Copyright TDF.
D'autres photos sont disponibles ici

:arrow: Localisation du pylône TOWERCAST qui diffuse le multiplex R3 .

:arrow: Page Wikipedia consacrée à ce site
ATTENTION les données techniques de l'émetteur ne sont pas nécessairement à jour dans la page Wikipédia.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex (cliquez sur les liens pour plus de détails) :
R2: 25H 23kW. (TOWERCAST sur pylône TDF).
R7: 28H 20kW (TOWERCAST sur pylône TDF).
R4: 48H 20kW (TOWERCAST).
R6: 50H 22kW (TOWERCAST sur pylône TDF)).
R3: 53H 20kW (TOWERCAST).
R1: 57H 20kW (TOWERCAST sur pylône TDF).

MODIFICATIONS prévues le 26 mars 2019 (phase 11 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 22, le R3 sur le 42 et le R6 sur le canal 33


:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir


-------------------------------------------------------------------------------------

GUER - L'ABBAYE

Il y a 2 pylônes pour la TNT sur le site de Kerbiguet, commune de Guer :
:arrow: Localisation du pylône TDF sur lequel TOWERCAST diffuse les multiplex R1 à R3 et R7.
:arrow: Localisation du pylône ITAS TIM qui diffuse les multiplex R4 et R6.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R6: 24H 6W (ITAS TIM).
R1: 26H 4,8W (TOWERCAST).
R3: 27H 5W (TOWERCAST).
R2: 40H 5,5W (TOWERCAST).
R7: 46H 7,1W (TOWERCAST).
R4: 49H 6W (ITAS TIM).

MODIFICATIONS prévues le 26 mars 2019 (phase 11 des réaménagements BANDE 700) :
le multiplex R4 passera sur le canal 36

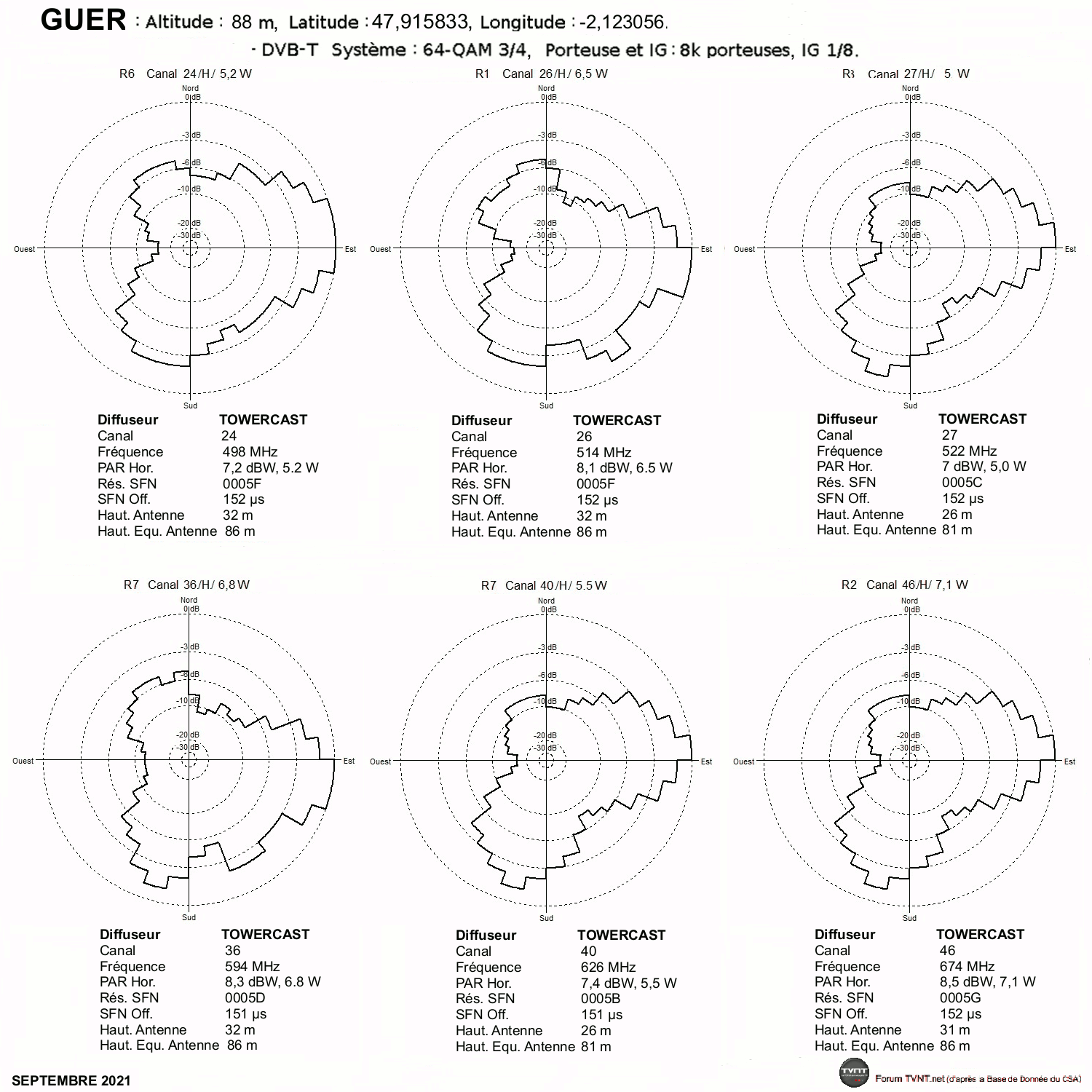

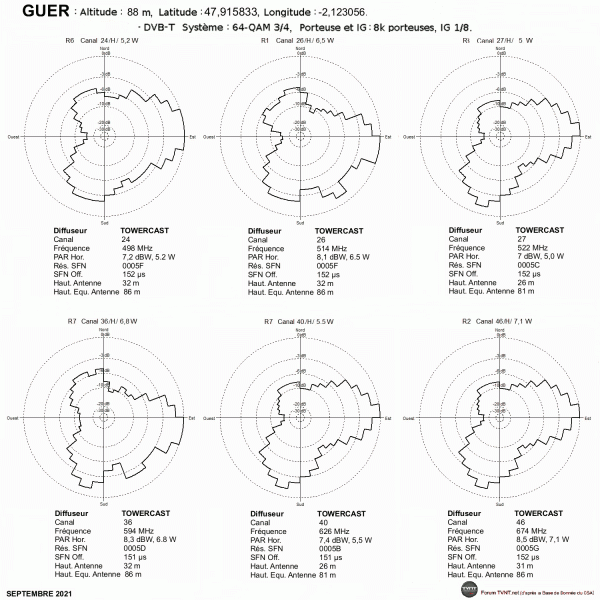

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

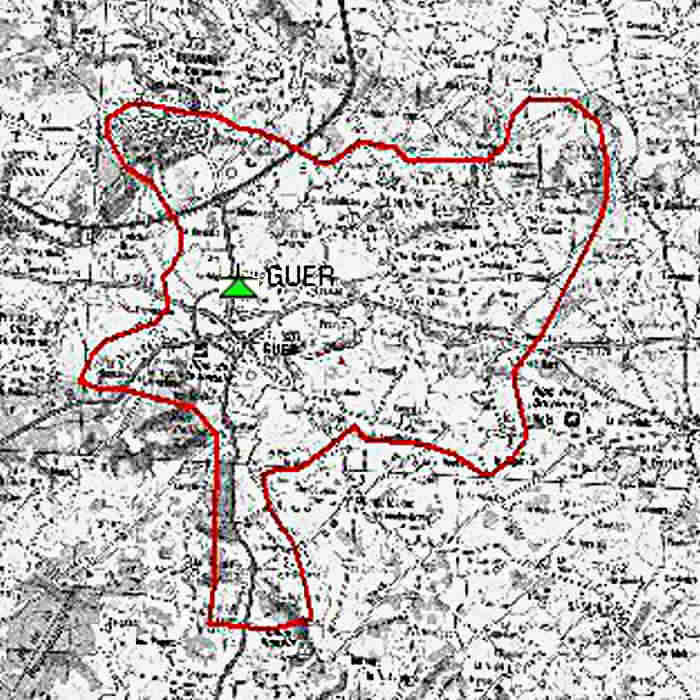

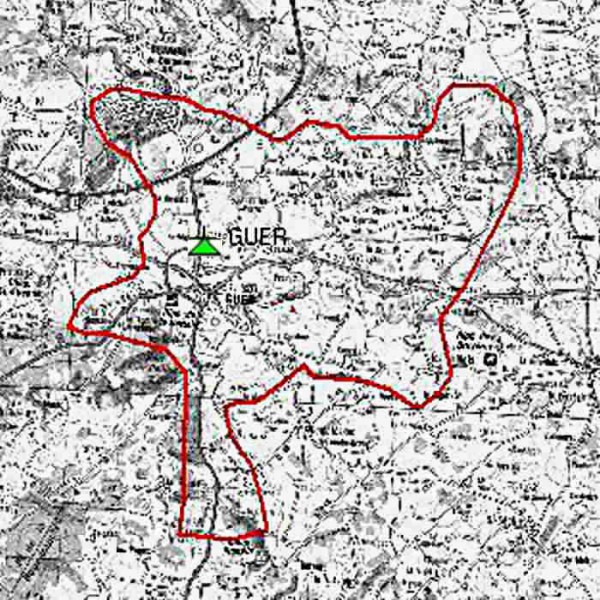

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

JOSSELIN - SAINT-LAURENT

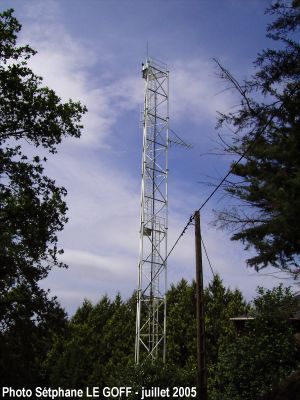

:arrow: Localisation du pylône TDF de Saint Laurent, commune de Josselin.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 25H 1W (TDF).
R7: 28H 1W (TDF).
R4: 48H 1W (TDF).
R6: 50H 1W (TDF).
R3: 53H 1W (TDF).
R1: 57H 1W (TDF).

MODIFICATIONS prévues le 26 mars 2019 (phase 11 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 22, le R3 sur le 42 et le R6 sur le canal 33

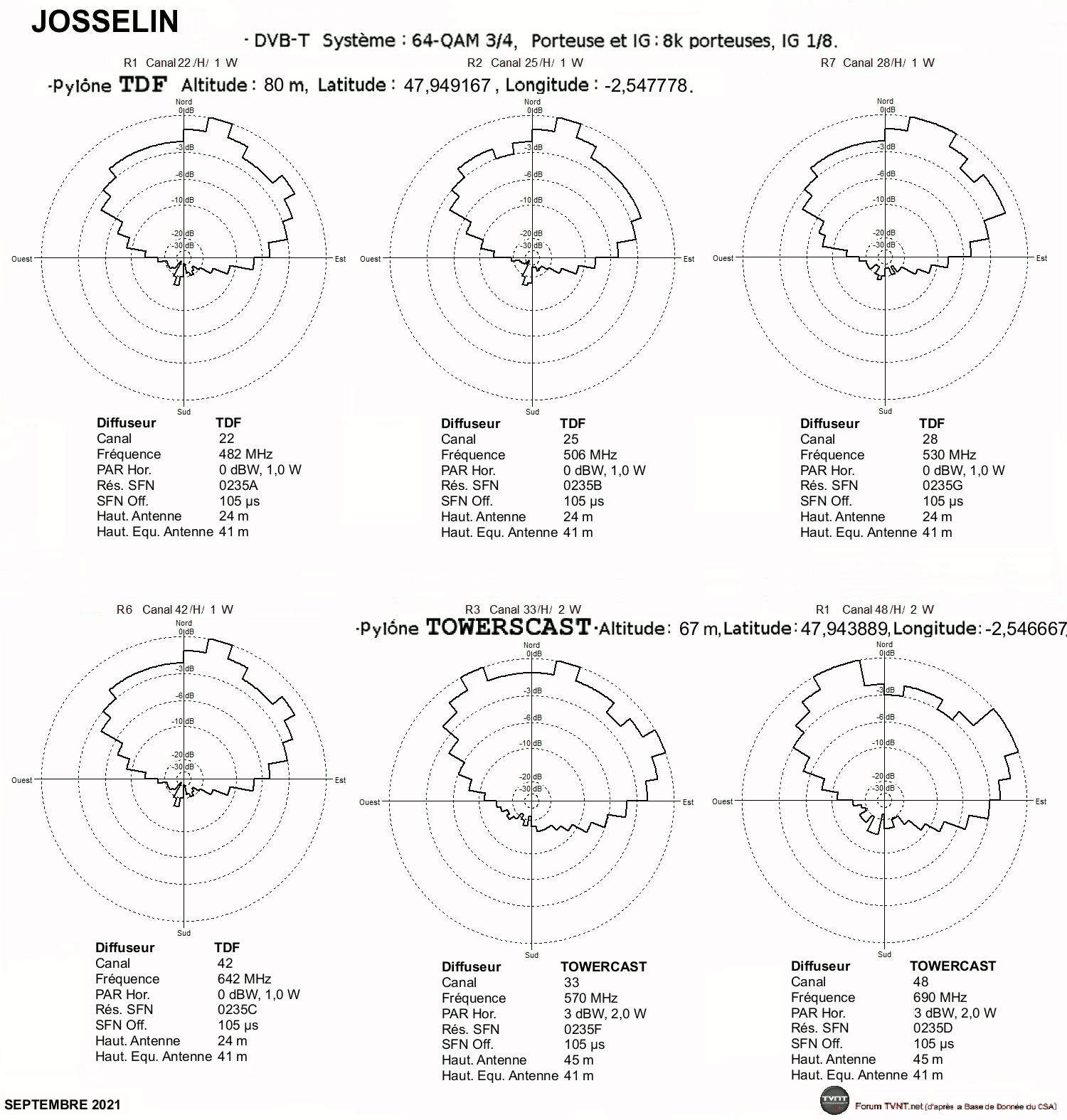

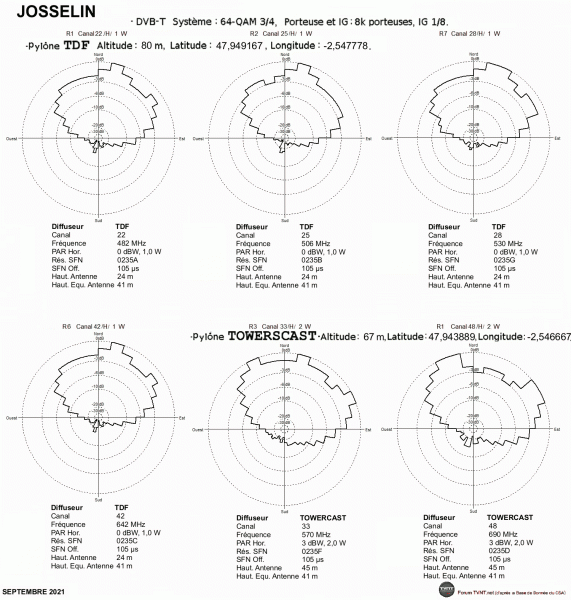

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

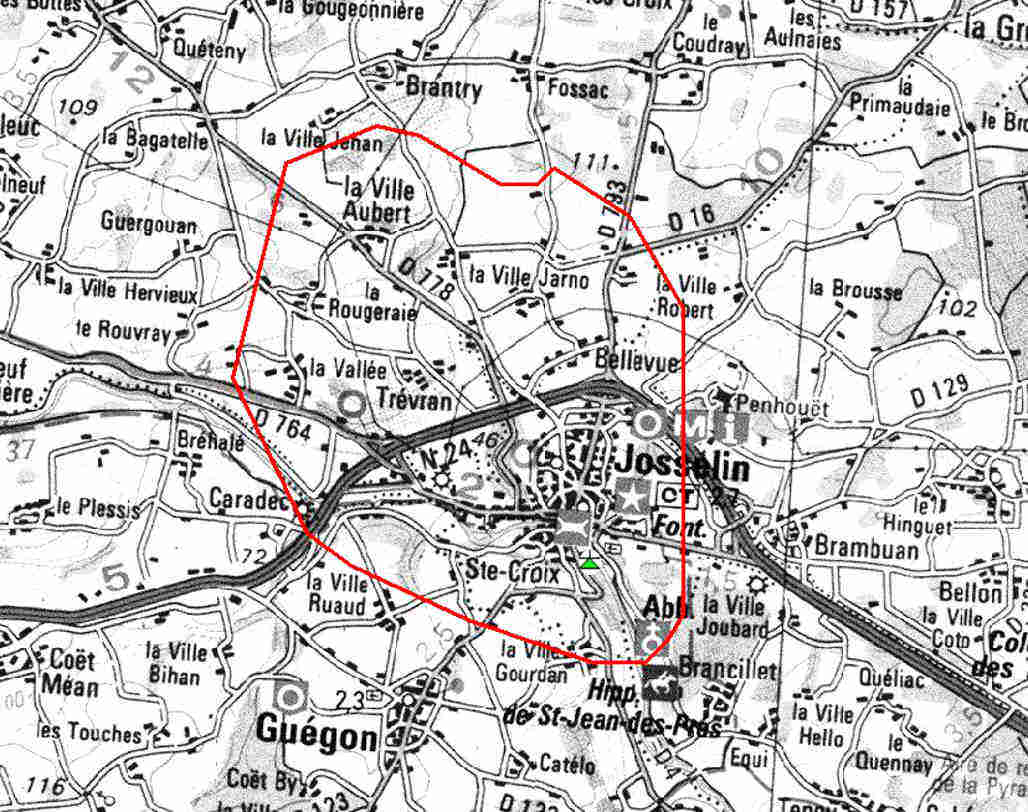

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

LA ROCHE-BERNARD - NIVILLAC

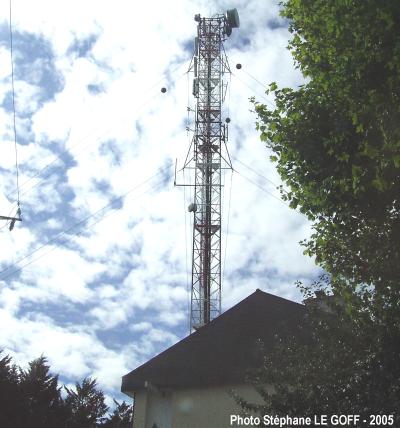

:arrow: Localisation du pylône ORANGE du Clos Saint James, sur la commune de Nivillac. :

D'autres photos sont disponibles ici

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 25H 5W (TDF).
R7: 28H 5W (TDF).
R4: 48H 5W (TDF).
R6: 50H 5W (TDF).
R3: 53H 5W (TDF).
R1: 57H 5W (TDF).

MODIFICATIONS prévues le 26 mars 2019 (phase 11 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 22, le R3 sur le 42 et le R6 sur le canal 33

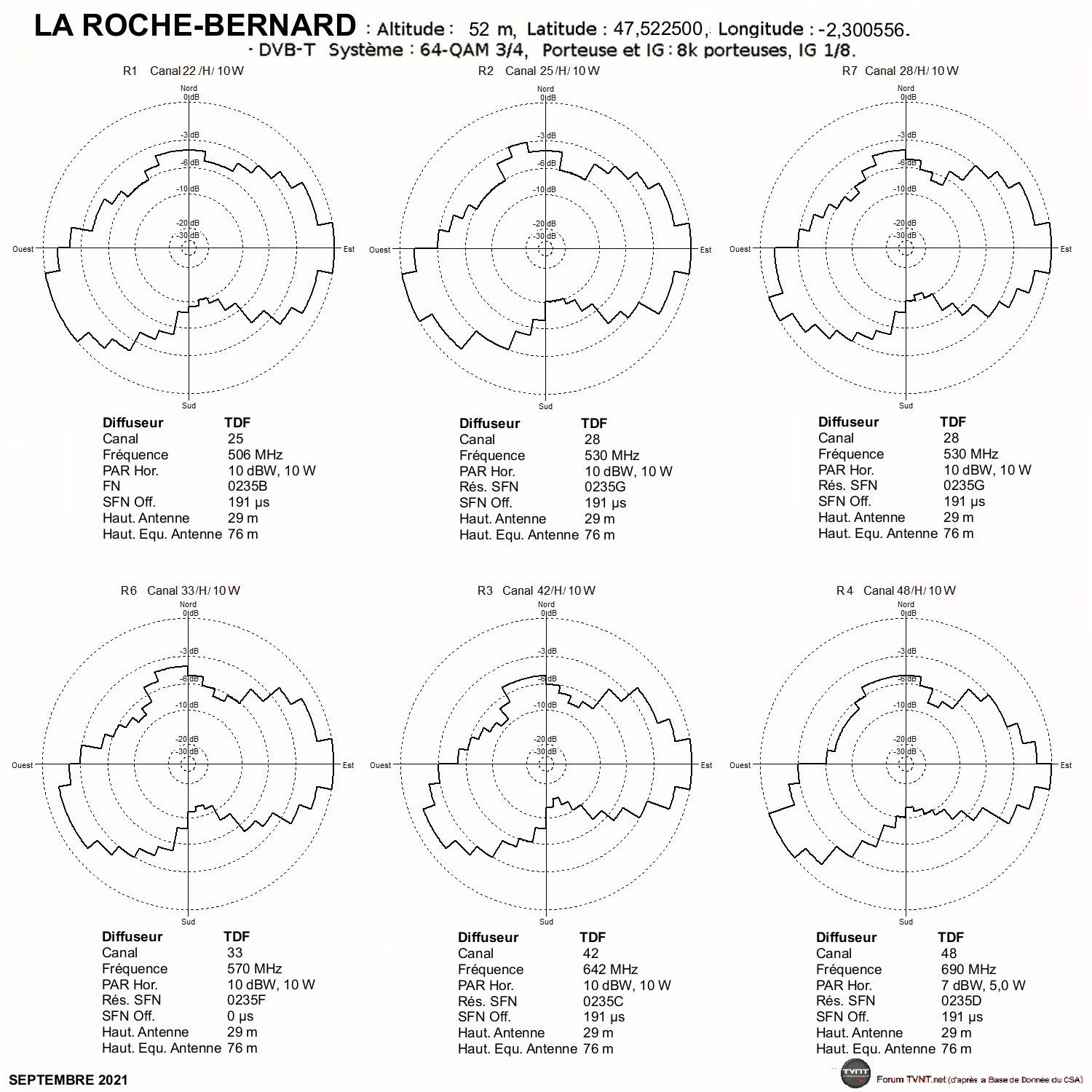

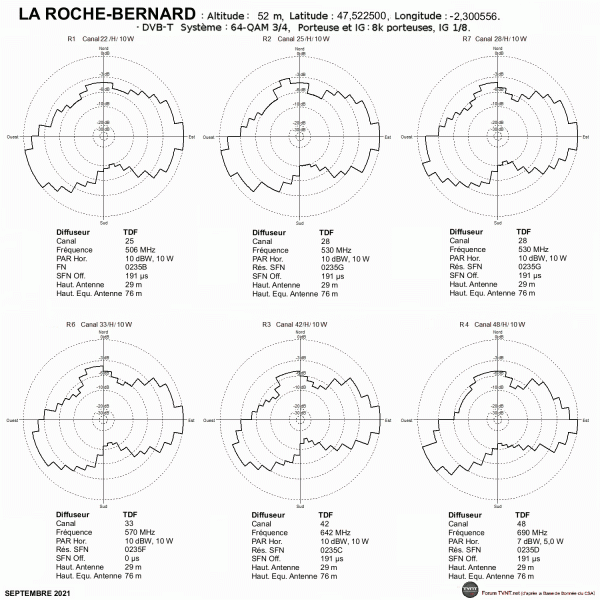

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
LA ROCHE-BERNARD.gif

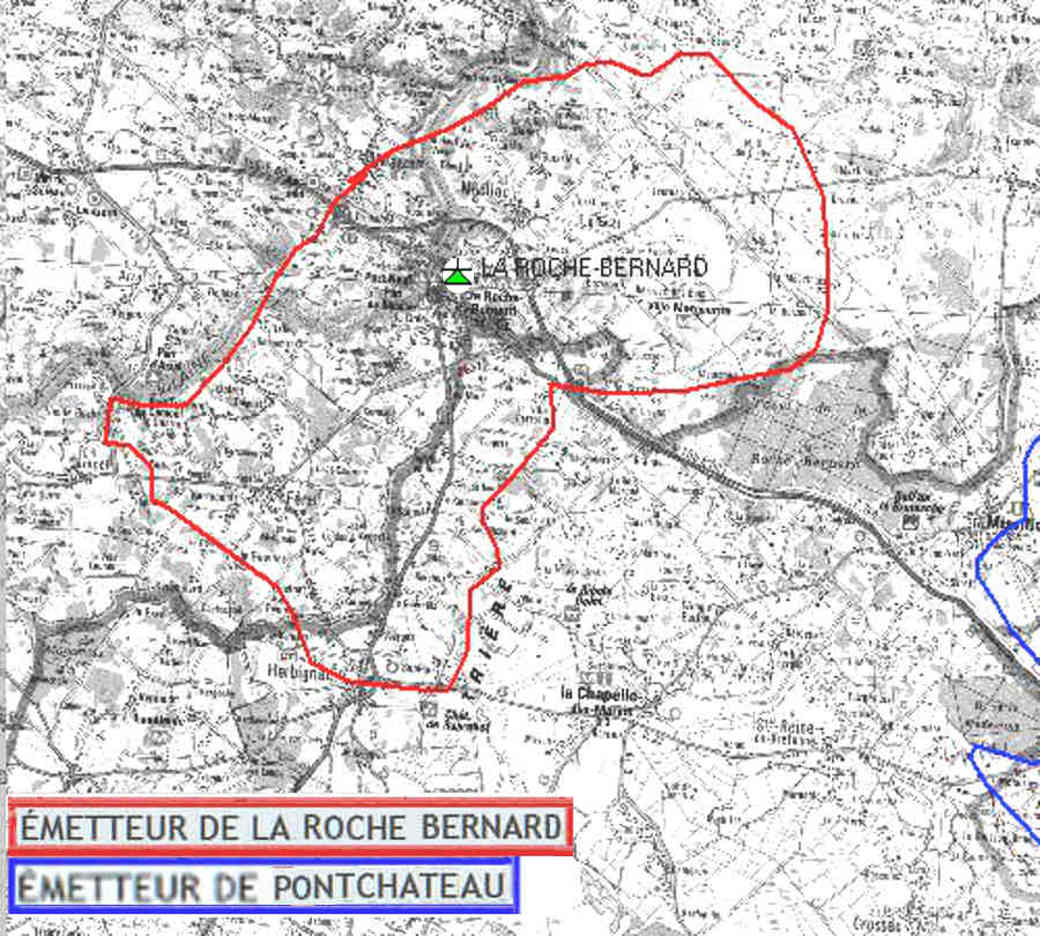

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

LORIENT-PLOEMEUR - KERVÉNANEC

:arrow: Localisation du pylône sur immeuble du 18 rue Maurice Thorez, commune de Lorient.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 25H 150W (TOWERCAST).
R7: 28H 145W (TOWERCAST).
R4: 48H 150W (TOWERCAST).
R6: 50H 150W (TOWERCAST).
R3: 53H 125W (TOWERCAST).
R1: 57H 150W (TOWERCAST).

MODIFICATIONS prévues le 26 mars 2019 (phase 11 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 22, le R3 sur le 42 et le R6 sur le canal 33

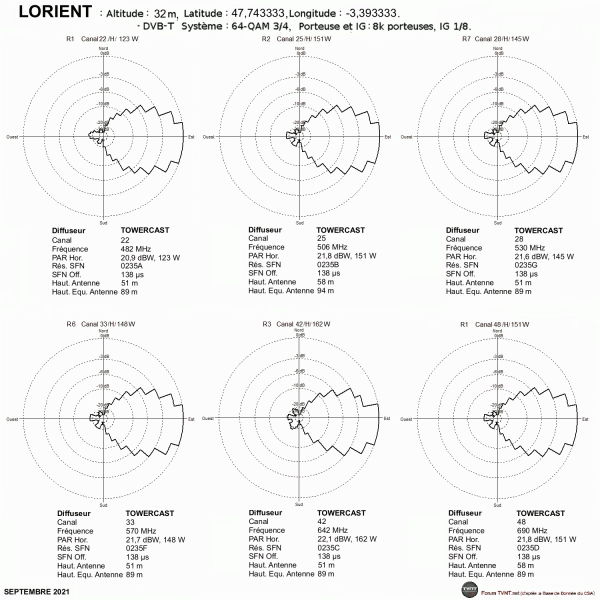

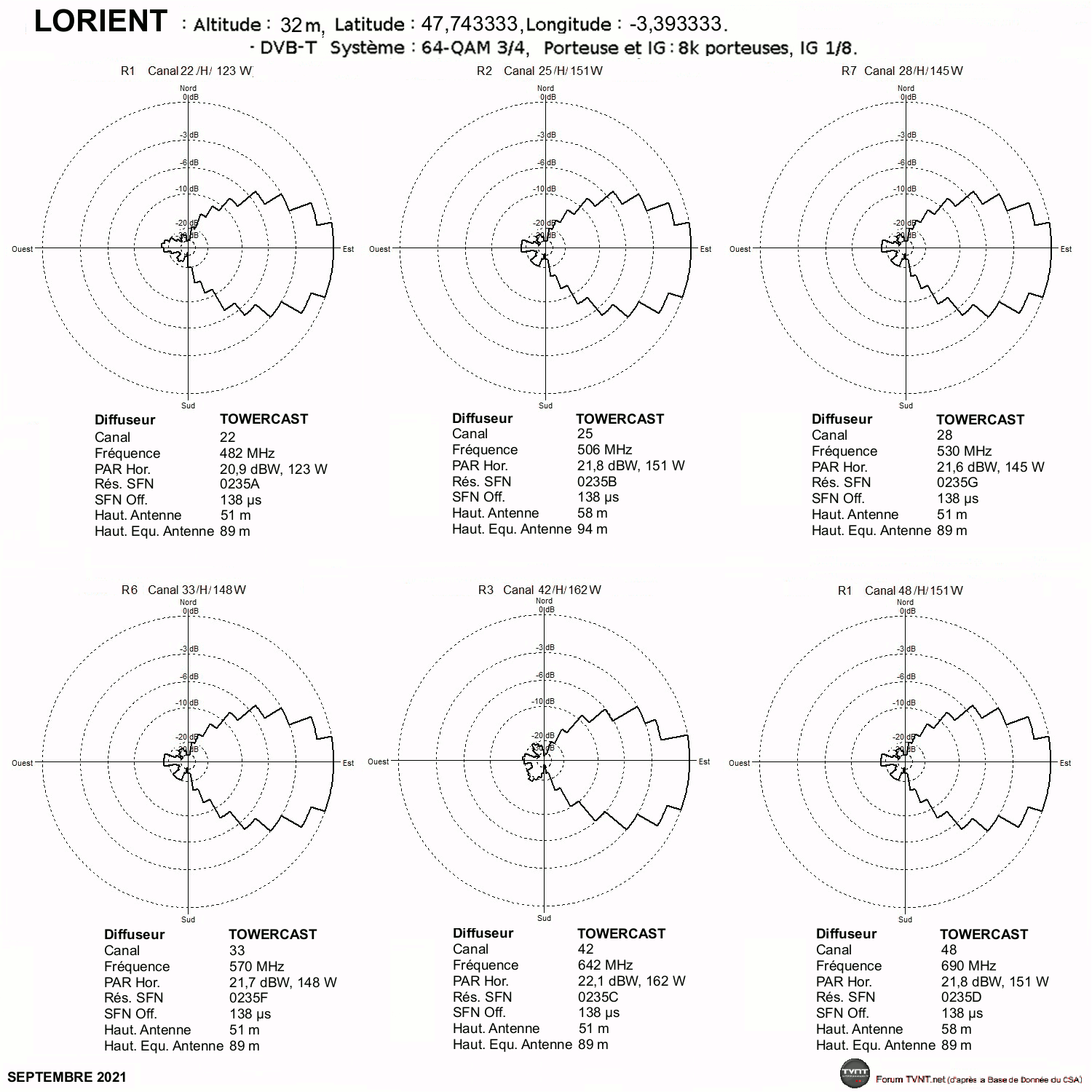

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

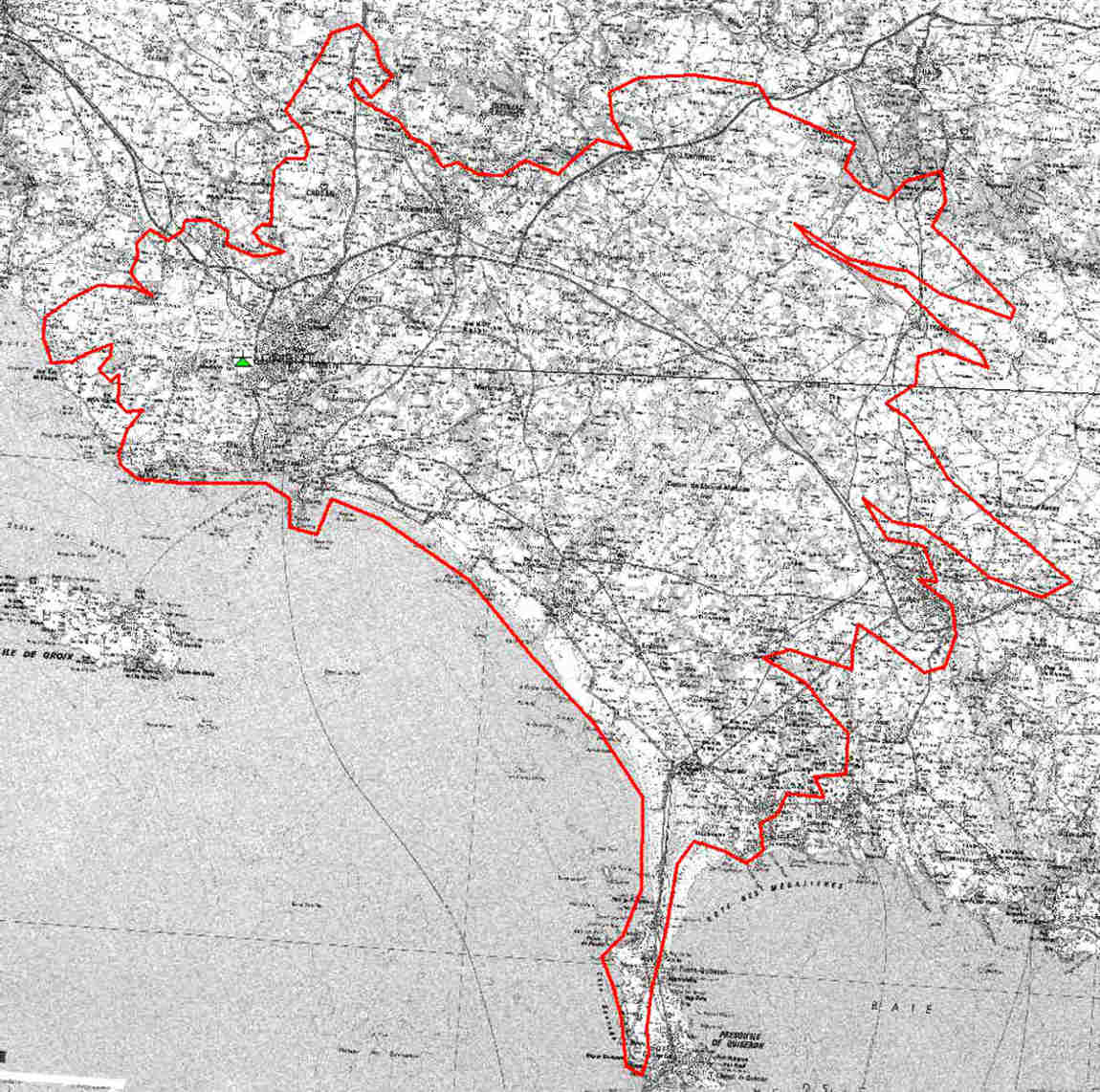

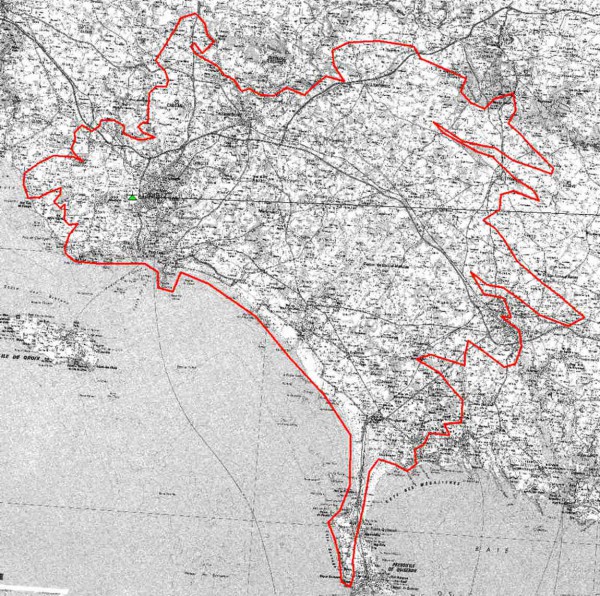

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

MALESTROIT - BOIS SOLON

:arrow: Localisation du pylône ITAS TIM du Bois Solon, commune de Malestroit.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 25H 3,4W (ITAS TIM).
R7: 28H 3,4W (ITAS TIM).
R4: 48H 3,4W (ITAS TIM).
R6: 50H 3,4W (ITAS TIM).
R3: 53H 3,4W (ITAS TIM).
R1: 57H 3,4W (ITAS TIM).

MODIFICATIONS prévues le 26 mars 2019 (phase 11 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 22, le R3 sur le 42 et le R6 sur le canal 33

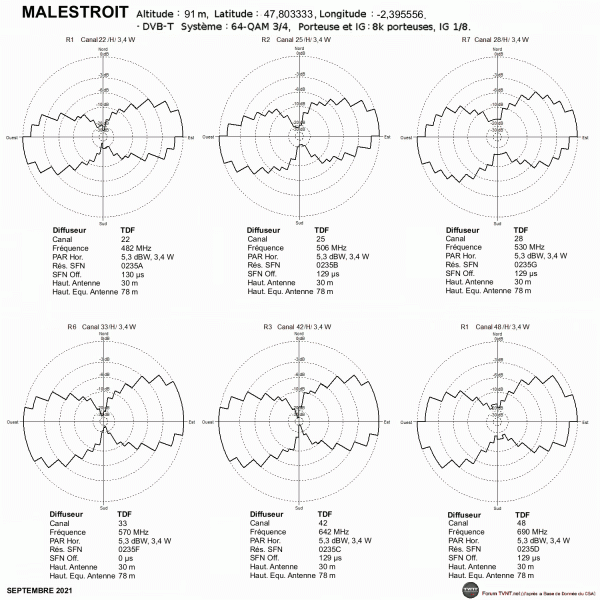

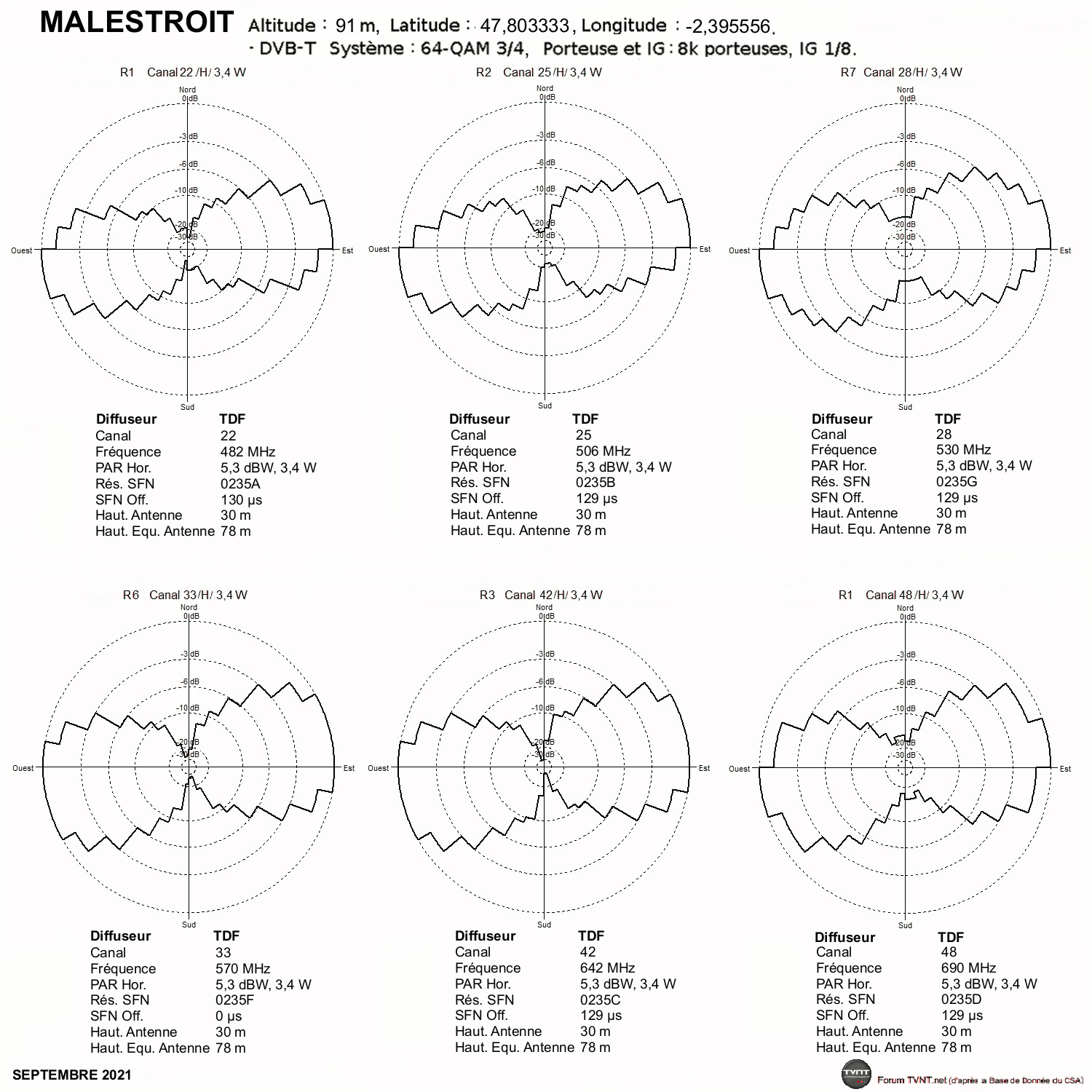

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

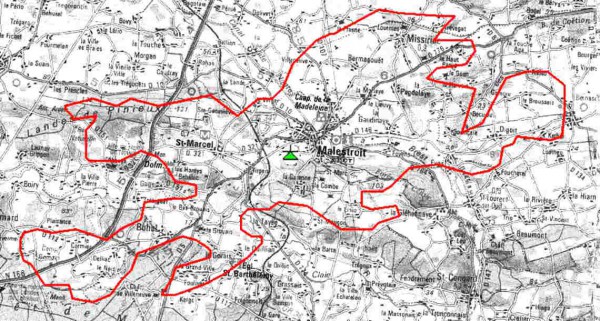

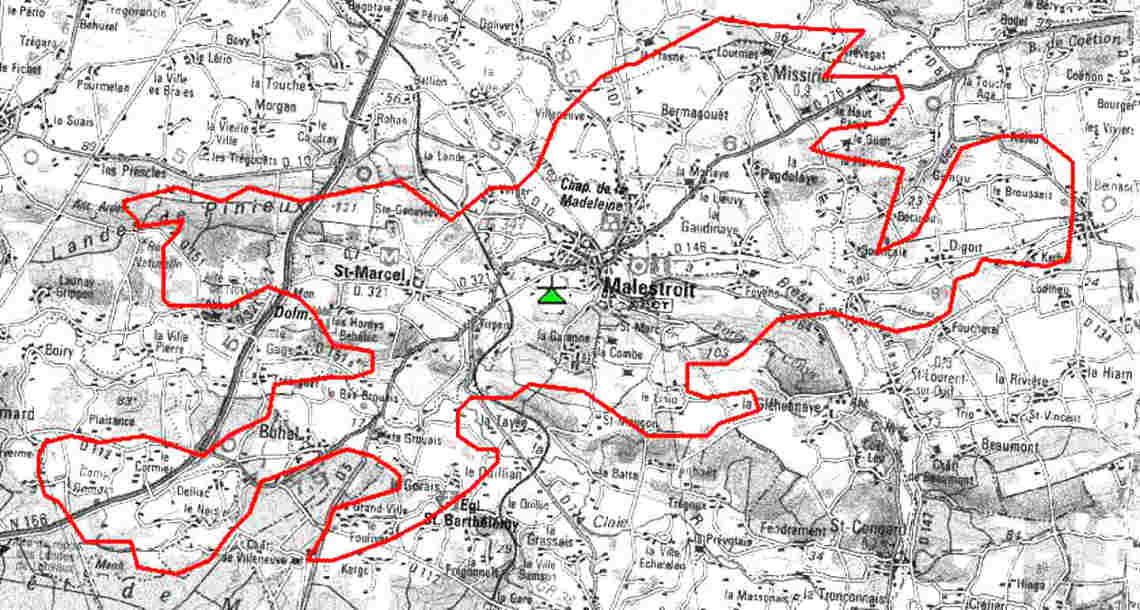

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

PONTIVY - KERROUZ

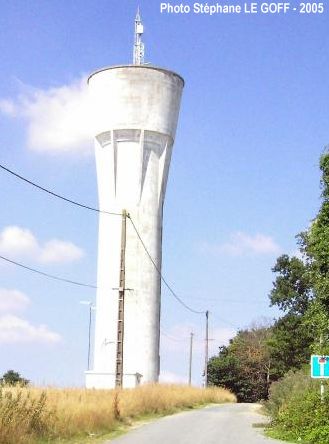

:arrow: Localisation du pylône du château d'eau de Kerrouz, commune de Pontivy.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 25H 5W (TDF).
R7: 28H 5W (TDF).
R4: 48H 5W (TDF).
R6: 50H 5W (TDF).
R3: 53H 5W (TDF).
R1: 57H 5W (TDF).

MODIFICATIONS prévues le 26 mars 2019 (phase 11 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 22, le R3 sur le 42 et le R6 sur le canal 33

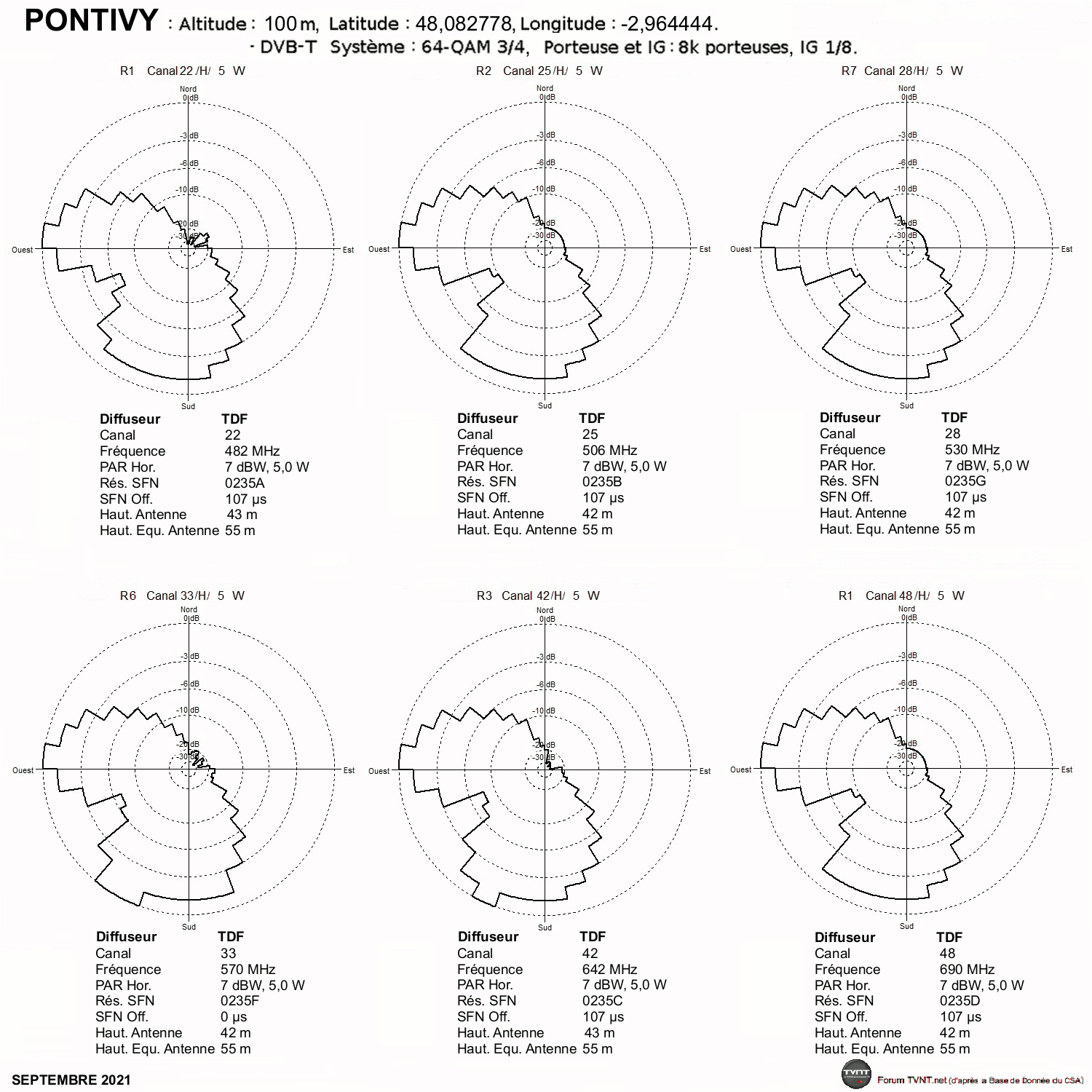

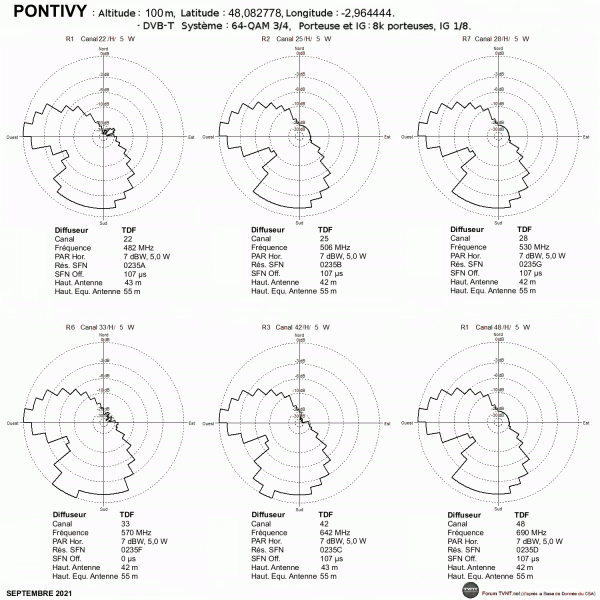

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

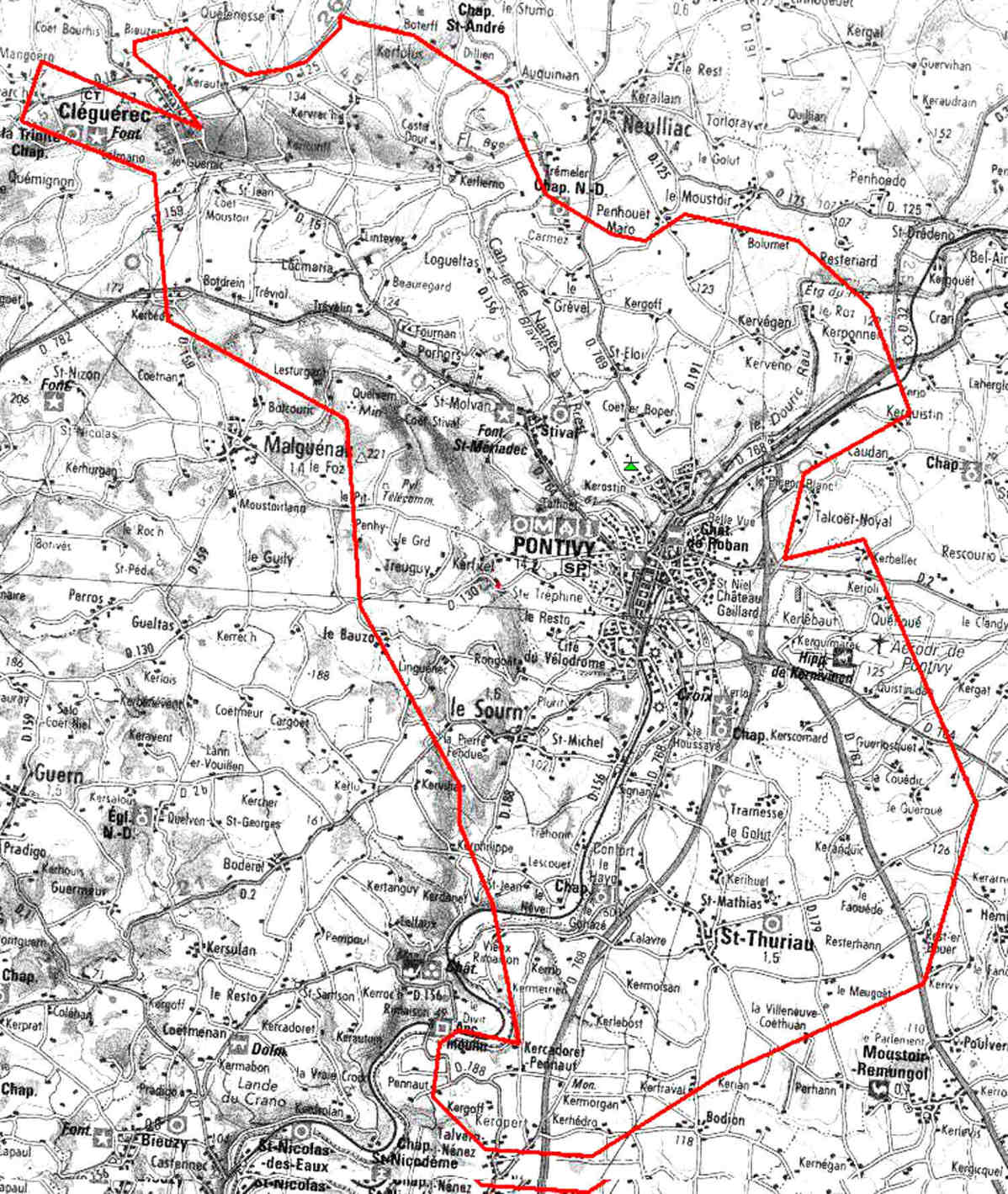

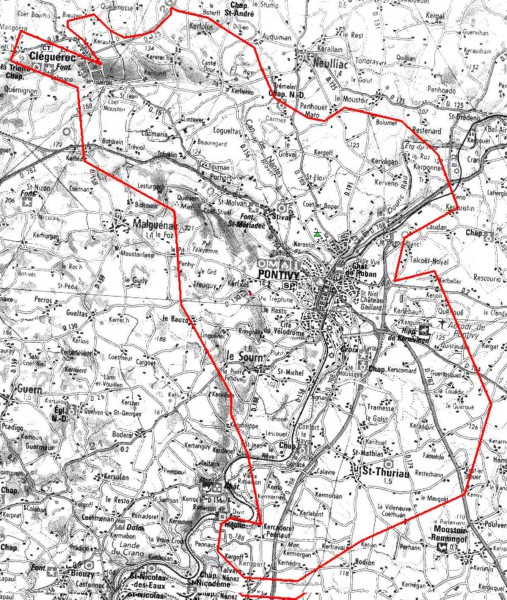

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

ROHAN - LA HAUTE VILLE

Il y a 2 pylônes pour la TNT sur l'agglomération de Rohan :
:arrow: Localisation du pylône TDF de la Haute Ville, qui diffuse les multiplex R1 à R4 et R6.
:arrow: [url=https://www.google.fr/maps/place/48%C2%B004'05.0%22N+2%C2%B044'29.0%22W/@48.068056,-2.7435777,17z/data=!3m1!4b1!4m5!3m4!1s0x0:0x0!8m2!3d48.068056!4d-2.741389?hl=frLocalisation du pylône TOWERCAST de la Lande de l'Abbaye[/url], qui diffuse le multiplex R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 25H 2,5W (TDF).
R7: 28H 4W (TOWERCAST).
R4: 48H 2,5W (TDF).
R6: 50H 2,5W (TDF).
R3: 53H 2,5W (TDF).
R1: 57H 2,5W (TDF).

MODIFICATIONS prévues le 26 mars 2019 (phase 11 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 22, le R3 sur le 42 et le R6 sur le canal 33

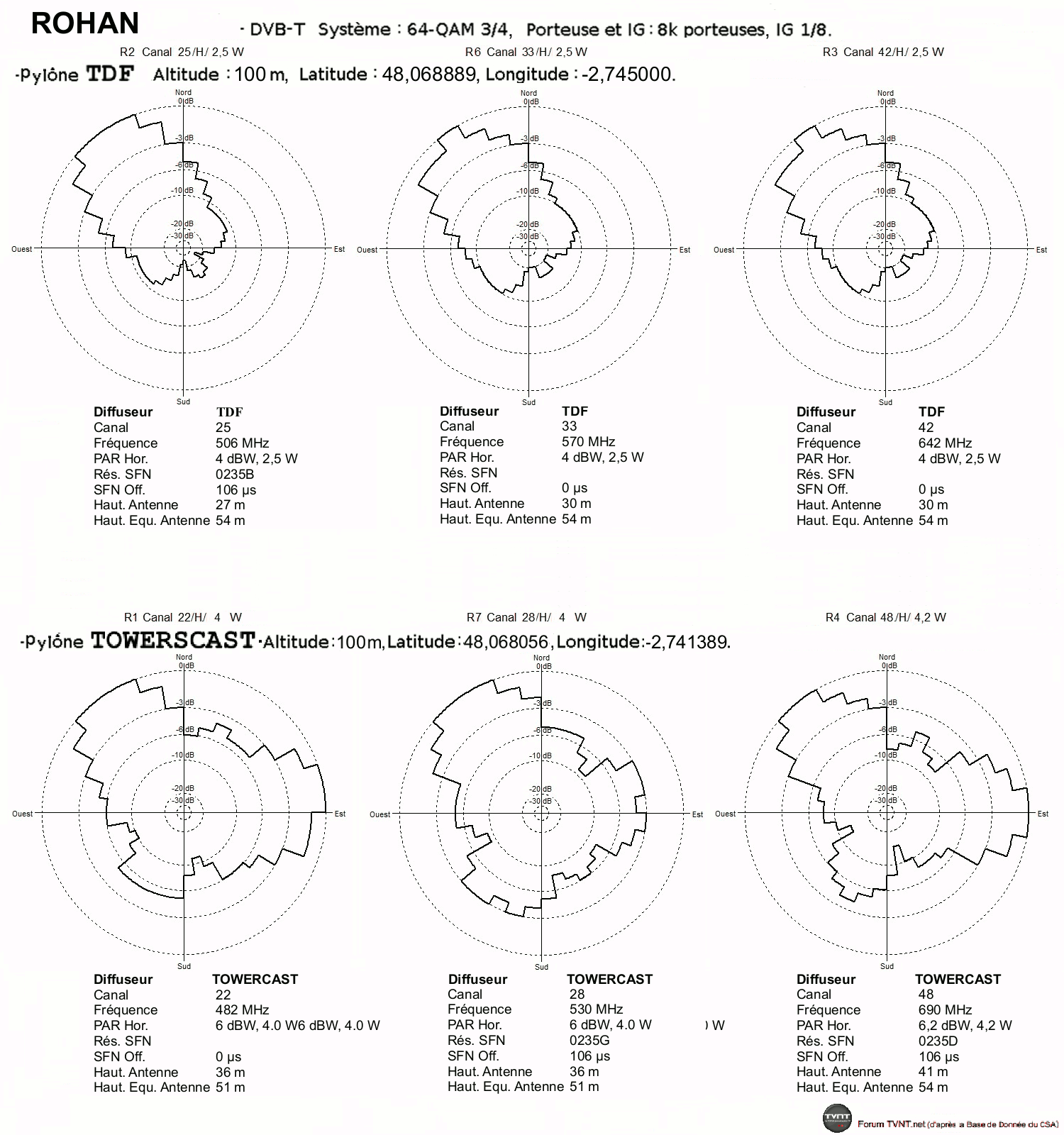

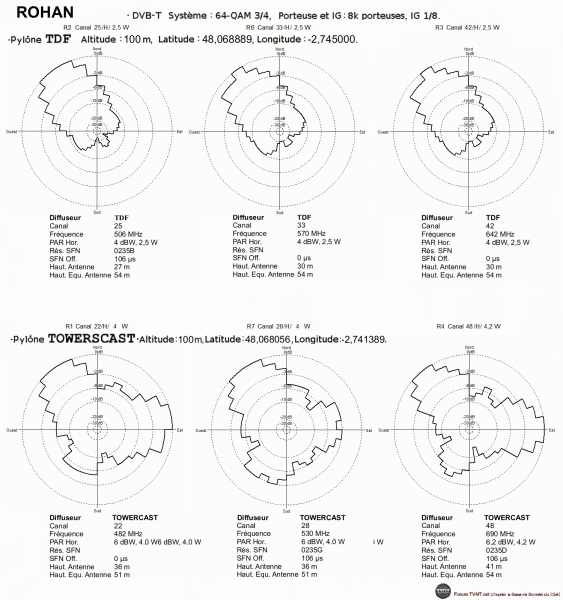

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

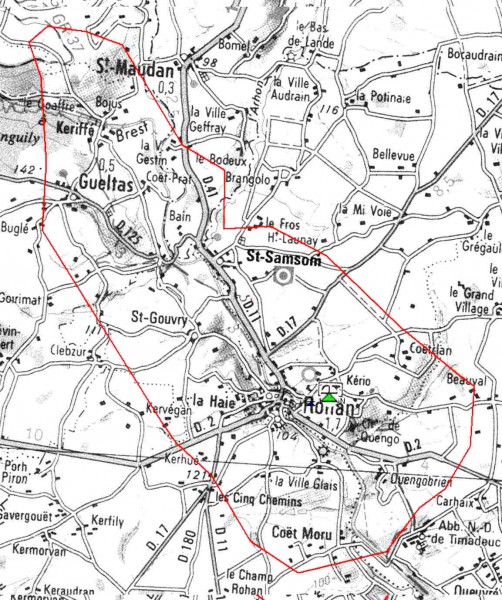

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------
Source des détails des caractéristiques techniques et des cartes de couverture des émetteurs : [url]http://www.csa.fr[/url]
Dernière édition par Emmebel le 05 Déc 2018 18:36, édité 59 fois.
Raison: mise a jour.
Terrestre : TV Sony KDL-42W829B, enregistreur Panasonic DMR-BWT745EC, antenne Televés DAT45+MRD
IP : Freebox HD 02C
Satellite : Xsat CDTV410, parabole Visiosat Bi-Sat G4 (19.2°E/13°E/5°O)
Laurent
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 3557
Inscription: 28 Juin 2005 10:54
Localisation: [38] Allevard

Messagepar Carpiste56 » 02 Jan 2008 06:05

Bonjour a tous voila j'ai un petit soucis avec ma tele

depuis que je suis rentré chez moi hier ma télè avec recepteur integré ne capte plus aucune chaine en numérique le signal est complétement brouillé!!!
alors là je passe en mode terrestre j'ai mes chaines mais la qualité est à 40 %..


problème avec ma télè (sachant que je trouve que 6 chaines sur 19 et ces 6 chaines dès que je veus les regarder les images se bloquent pixelisent et me met signal brouillé pour terminer) ou antenne etc???

merci de me filer un ptit coup de main les potes


pour info j'habite sur la commune de SENE mais plus coté de vannes
Carpiste56


Messagepar cricri » 02 Jan 2008 08:43

Bonjour,

C'est quoi ce "mode terrestre" ?
Si c'est avec un autre adaptateur TNT, celà indique une réception insuffisante, l'adaptateur intégré est peut-être un peu moins sensible, cela varie en fonction des modèles de tuner, mais 40% c'est clairement trop faible.

Il faut une bonne antenne à au moins 10m du sol, un préampli à < 1m de l'antenne s'il y a de la longueur de cable et/ou éloigné de l'émetteur, et du bon cable 17 VATC d'un bout à l'autre sans T ni raccord ni rallonge malingre à prises moulées.
- Modérateur des forums de TVNT.net -
cricri
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 5022
Inscription: 28 Mar 2006 14:27

Messagepar Carpiste56 » 04 Jan 2008 22:33

bonsoir a vous et merci pour ces renseignements.


désolé du retard pour la réponse


donc en fait depuis le 3 decembre que je suis arrivé sur vannes cela marchais parfaitement bien, et depuis maintenant mardi dernier sans rien faire c'est la cata....


par contre dans le menu quand je vais dans configuration ensuite systeme, je vais dans "informations du signal" et voila ce qu'il me dis:

"Niv d'erreur de bit": 10 soit plus des trois quart de la barre en rouge
et
"Intensité du signal": 13 soit 01/10 ème de la barre A PEINE


pour info ma tele est un samsung lcd 66Pouces.
et pour la TNT il s'agit d'une TNT integre qui fonctionnait parfaitement bien jusqu'à il y a 04 jours.


Merci
Carpiste56


Messagepar Carpiste56 » 04 Jan 2008 22:36

Désolé en ce qui concerne le mode terrestre je voulais dire mode analogiqué


séb
Carpiste56


Messagepar cricri » 05 Jan 2008 09:18

Il faudrait déjà essayer avec un autre adaptateur, mais si la réception s'est également dégradée également en analogique c'est plutôt la partie récption qui est en cause ..
Il faut vérifier que l'antenne n'a pas bougé, vérifier l'état des cables, toute la connectique, qu'il n'y est pas un début de court-circuit ou de coupure quelque part.
Vérifier le préampli et son alim s'il y a.
- Modérateur des forums de TVNT.net -
cricri
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 5022
Inscription: 28 Mar 2006 14:27

Messagepar carpiste56 » 07 Jan 2008 04:52

impeccable probleme RESOLU

il s'agissait du cable pourquoi aucune idée pourtant neuf!!! mais fonctionne avec une autre télé analogique .


séb
carpiste56


CANAL 46

Messagepar john185 » 07 Jan 2008 13:09

Bonjour,

J'habite à Ploermel (émetteur Vannes MoustoirAc) et la qualité du canal 46 (R2) n'est que de 38%, avez-vous les mêmes pb ?
Est-ce dû au fait que Rennes Saint Pern émet sur cette même fréquence (R2 -> 46)?
Que me conseillez-vous ? Régler mon antenne vers Rennes ?

Merci
john185

Messages: 1
Inscription: 07 Jan 2008 12:52

Probleme de reception

Messagepar Psyno » 13 Mai 2008 11:53

Bonjour,
Je viens de demenager sur St nicolas des eaux, petit bourg apartenant a plumeliau (56930).
N aillant pas d'antenne sur le toit j'ai opter pour la solution TNT.
J'ai donc acheter un demodulateur TNT et une antenne TNT mais le probleme que je rencontre c'est que je n'es aucun signal quel que soit les manip que je puisse faire (recherche automatique, mise a jour du demodulateur, changement de piece de la tv, bougé l'antenne ds tous les sens) le signal reste a 0%.
Sachant aussi que j'ai ete avec mon demodulateur et mon antene chez un ami a pontivy (14km de chez moi) pour programmer les chaines et j'avais d'ailleurs chez lui toutes les chaines

Est ce que kkun peut m'aider car l'euro de foot arrive et je n'es tjours pas la tele sa me stresse enormement

D'avance merci
Seb
Psyno


Messagepar cricri » 13 Mai 2008 12:02

Bonjour,

Pour une bonne réception il faut une antenne sur le toit à au moins 10 m du sol, sauf si vous êtes très proche de l'émetteur ..
- Modérateur des forums de TVNT.net -
