62 - Pas de Calais [Lille-Bouvigny, Boulogne]

Puis-je recevoir la TNT (simple définition ou HD) dans ma commune et quand ? Débats sur les zones d'ombre...

62 - Pas de Calais [Lille-Bouvigny, Boulogne]

Messagepar Laurent » 07 Nov 2007 19:03

Liste des émetteurs dans le département du Pas de Calais :

:arrow: Émetteurs Principaux :
- Boulogne-sur-Mer - Mont Lambert.
- Lille - Bouvigny.

:arrow: Émetteurs Locaux :
- Auxi-le-Château - Bois de Lannoy.
- Boulogne-sur-Mer 2 - Tour d'Ordre.
- Frévent - Sud - RN16.
- Marconne - Le Village.
- Merck-Saint-Liévin - Saint-Martin-d'Hardinghiem.
- Montcavrel - Le Grimont.
- Saint-Pol-sur-Ternoise - Cité Bouilliez.

:arrow: Émetteurs mis en place par les collectivités territoriales :
- Coyecques - Le chemin vert.
- Wavrans-sur-l'Aa - Remilly-Wirkin.


Réaménagement de la BANDE 700 MHz dans le département du Pas de Calais :

Le transfert de la bande 700 MHz au profit de la téléphonie mobile implique des réaménagements de canaux sur certains émetteurs. Le transfert est échelonné sur plusieurs phases jusqu'en juin 2019.

Le transfert de la bande 700 MHz est prévu sur l'ensemble des émetteurs du département du Pas de Calais lors de la phase 12, programmée le 14 mai 2019. Il donnera lieu à des réaménagements de canaux sur tous les émetteurs du département sauf sur celui de Wavrans-sur-l'Aa. Ces réaménagements sont détaillés ci-dessous, dans la description des émetteurs.

Plus d'information sur le forum, dans le sujet : Changement de norme TNT et transfert de la bande des 700 mhz

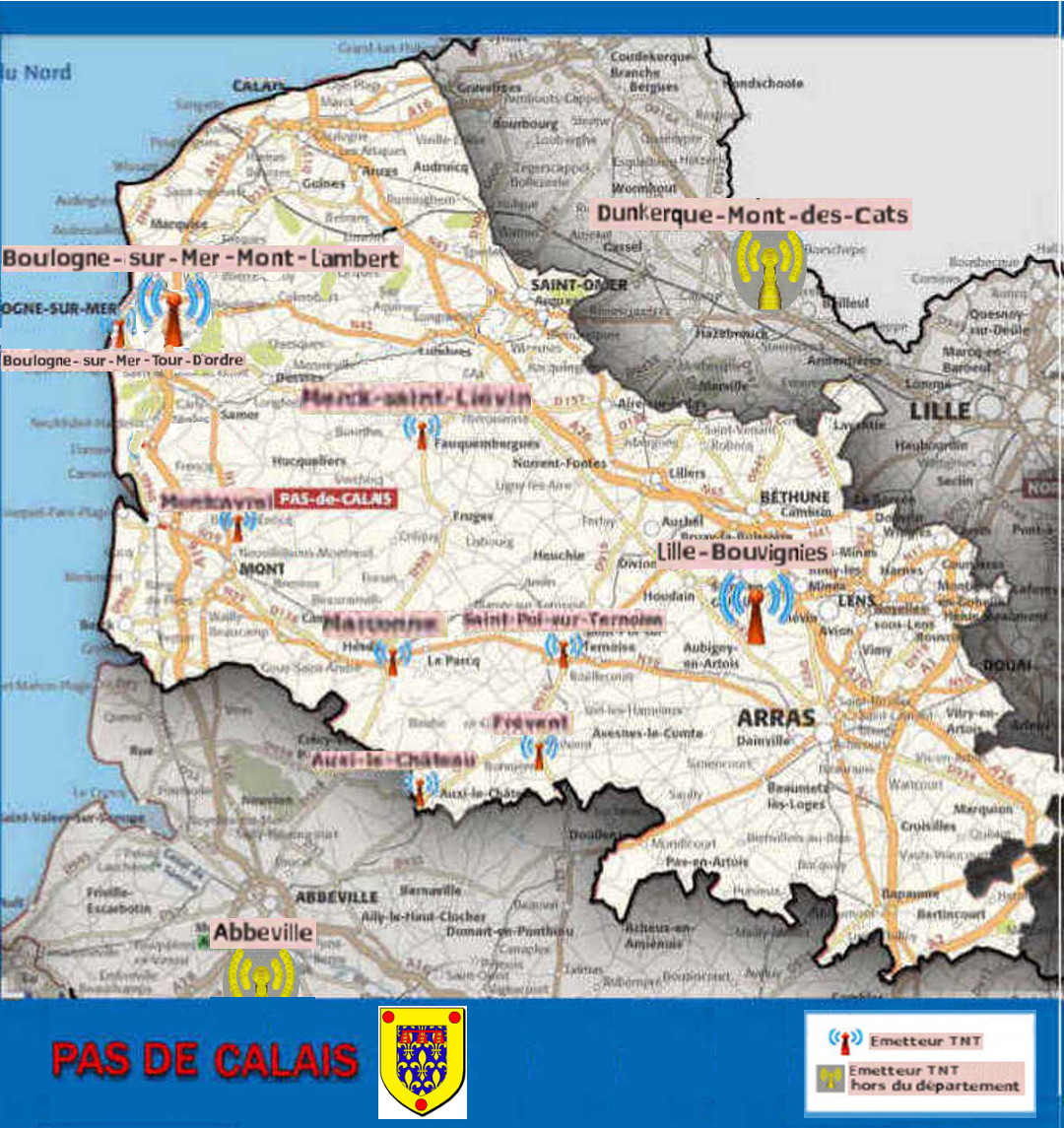

Emplacement des émetteurs du département du Pas de calais :

Cliquez sur la carte pour l'agrandir
PAS DE CALAIS.jpg


Liste des anciens topics :
:arrow: Emetteur de Boulogne sur Mer - Mont Lambert
:arrow: Emetteur de Lille Bouvigny, Maubeuge et Valenciennes


Couverture des émetteurs TNT :
Pour identifier de quel émetteur vous dépendez, recherchez votre commune par l'intermédiaire des outils disponibles sur les sites de TNTtest, du CSA ou de TDF :
:arrow: Test de couverture TNTtest
:arrow: Zones de couverture du CSA
:arrow: Test de couverture TDF


COMPOSITION DES MULTIPLEX NATIONAUX


:arrow: La composition du multiplex local (R1) est donnée ci-dessous, avec la description de chaque émetteur.

-------------------------------------------------------------------------------------

BOULOGNE-SUR-MER - MONT LAMBERT

Émetteur principal.

:arrow: Localisation du pylône TDF de Mont Lambert, sur la commune de Saint-Martin-Boulogne :

Image Copyright TDF.
D'autres photos sont disponibles ici
D'autres photos du site "tvradio-nord.com" sont disponibles ici

Le pylône d'ITAS TIM ne diffuse plus la TNT depuis le 4 avril 2018

:arrow: Page Wikipedia consacrée à ce site
ATTENTION les données techniques de l'émetteur ne sont pas nécessairement à jour dans la page Wikipédia.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 23H 7,9kW (TOWERCAST).
R4: 26H 7,9kW (ITAS TIM).
R1: 34H 7,9kW (TOWERCAST).
R6: 37H 7,9kW (ITAS TIM).
R3: 54H 7,9kW (TDF).
R7: 60H 7,9kW (TOWERCAST).

MODIFICATIONS prévues le 14 mai 2019 (phase 12 des réaménagements BANDE 700) :
le multiplex R3 passera sur le canal 30 et le R7 sur le canal 32

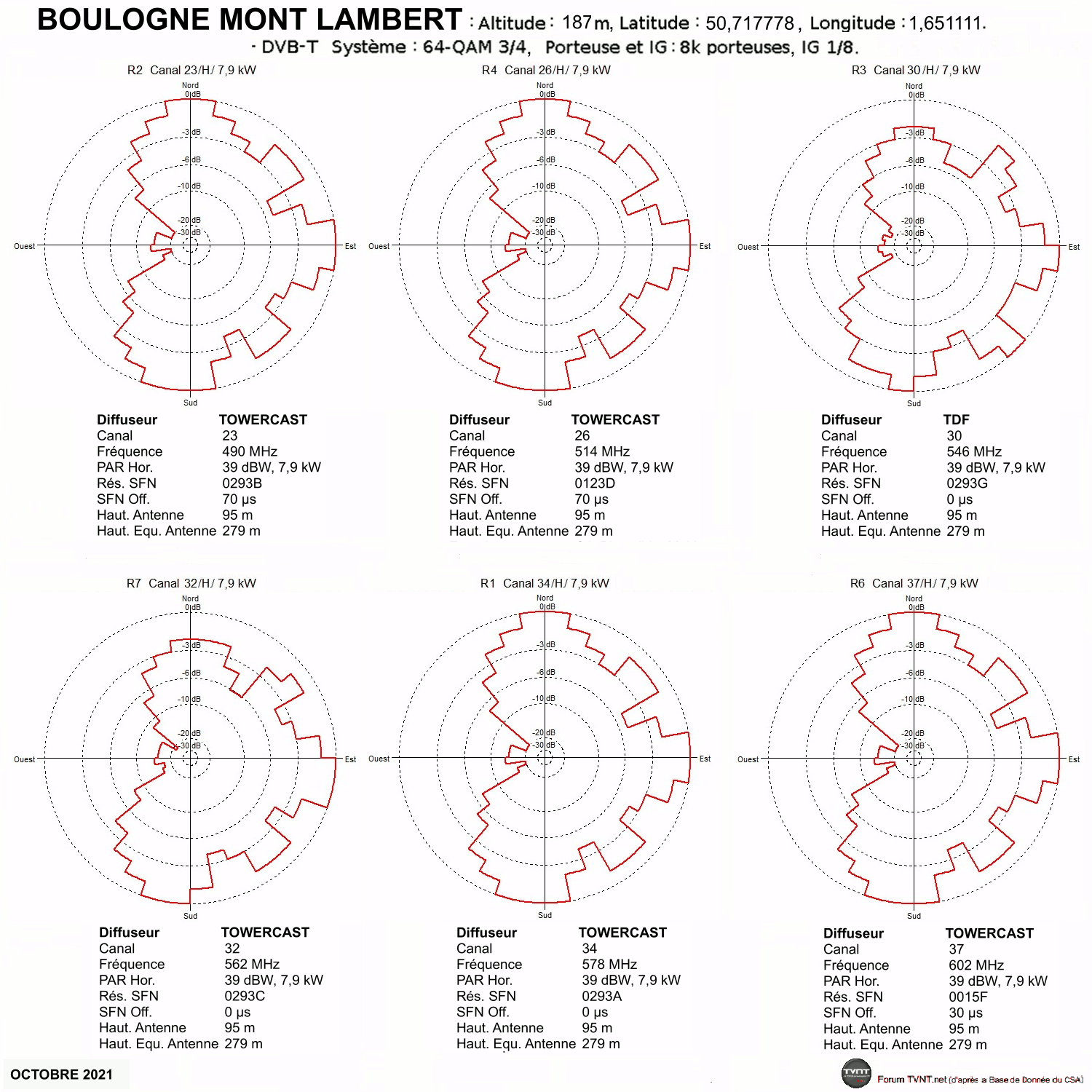

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
BOULOGNE MONT LAMBER 04042018.gif


-------------------------------------------------------------------------------------

LILLE - BOUVIGNY

Émetteur principal.

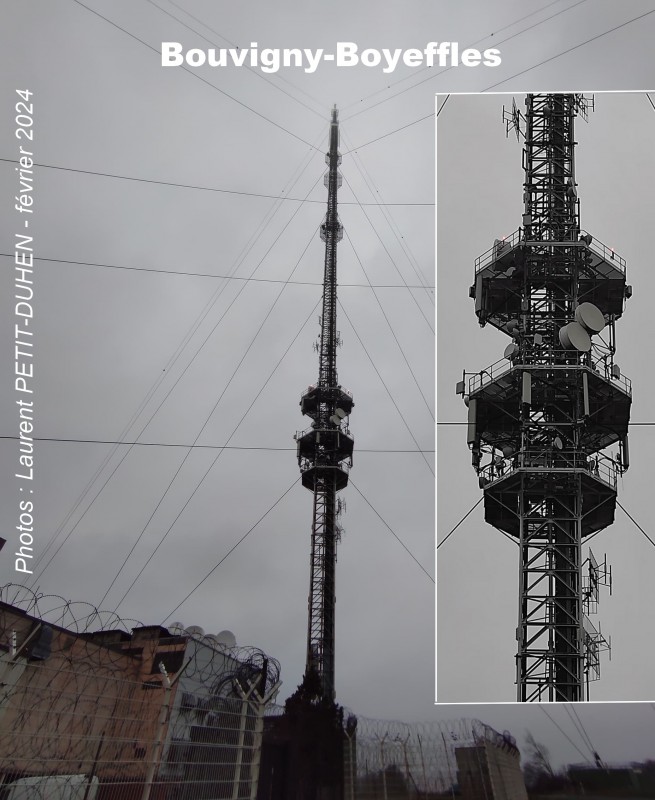

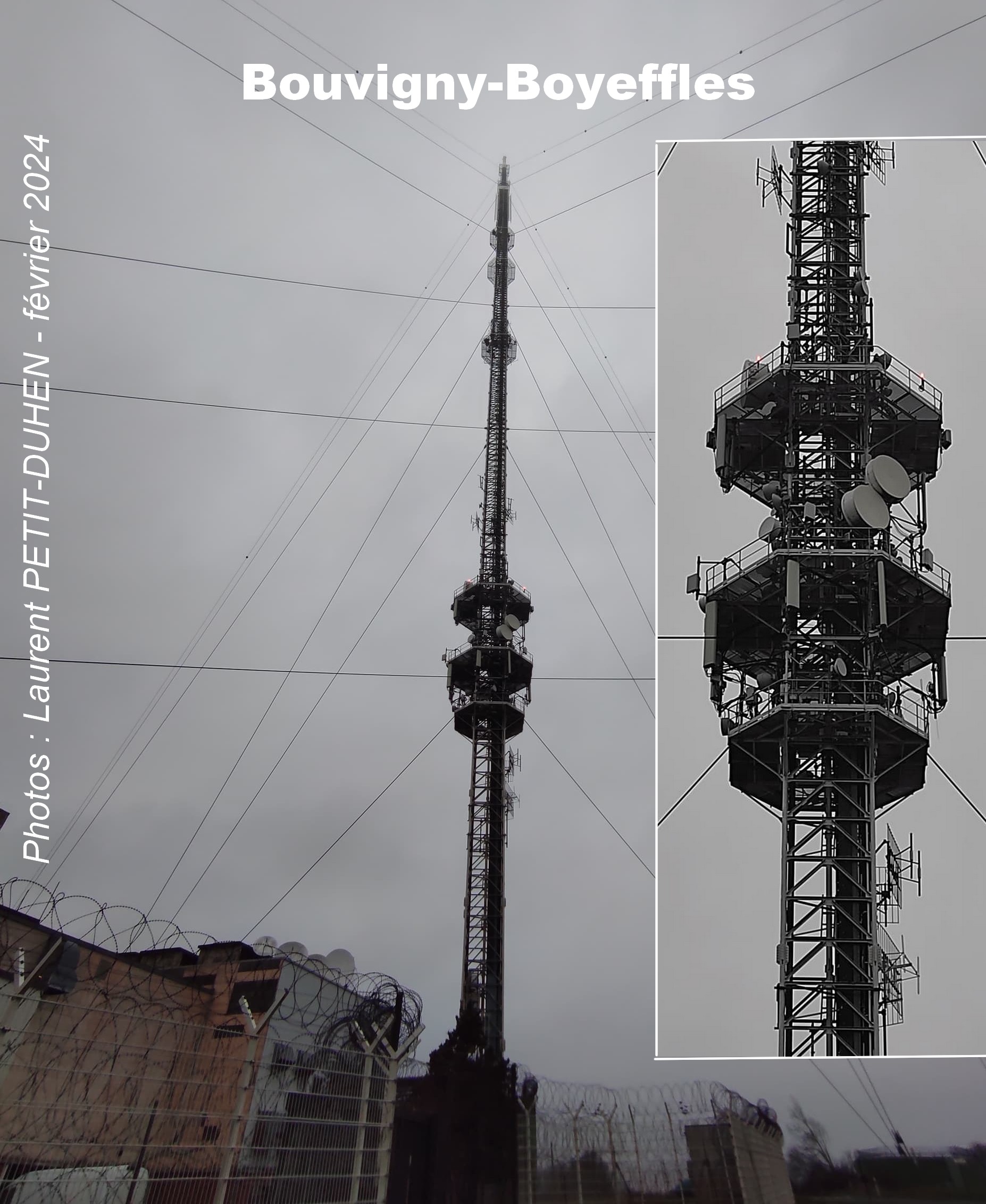

:arrow: Localisation du pylône TDF du Mont Blanchin, sur la commune de Bouvigny-Boyeffles :

Image Copyright TDF.
D'autres photos sont disponibles ici
D'autres photos de l'ami "SATMAN" sont disponibles ici
D'autres photos du site "tvradio-nord.com" sont disponibles ici

:arrow: Page Wikipedia consacrée à ce site
ATTENTION les données techniques de l'émetteur ne sont pas nécessairement à jour dans la page Wikipédia.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R6: 21H 79kW (ITAS TIM).
R2: 23H 20kW (TOWERCAST).
R1: 24H 79kW (TDF).
R4: 26H 14kW (TOWERCAST).
R3: 27H 79kW (TOWERCAST).
R7: 30H 79kW (TOWERCAST).

MODIFICATIONS prévues le 14 mai 2019 (phase 12 des réaménagements BANDE 700) :
le multiplex R7 passera sur le canal 29

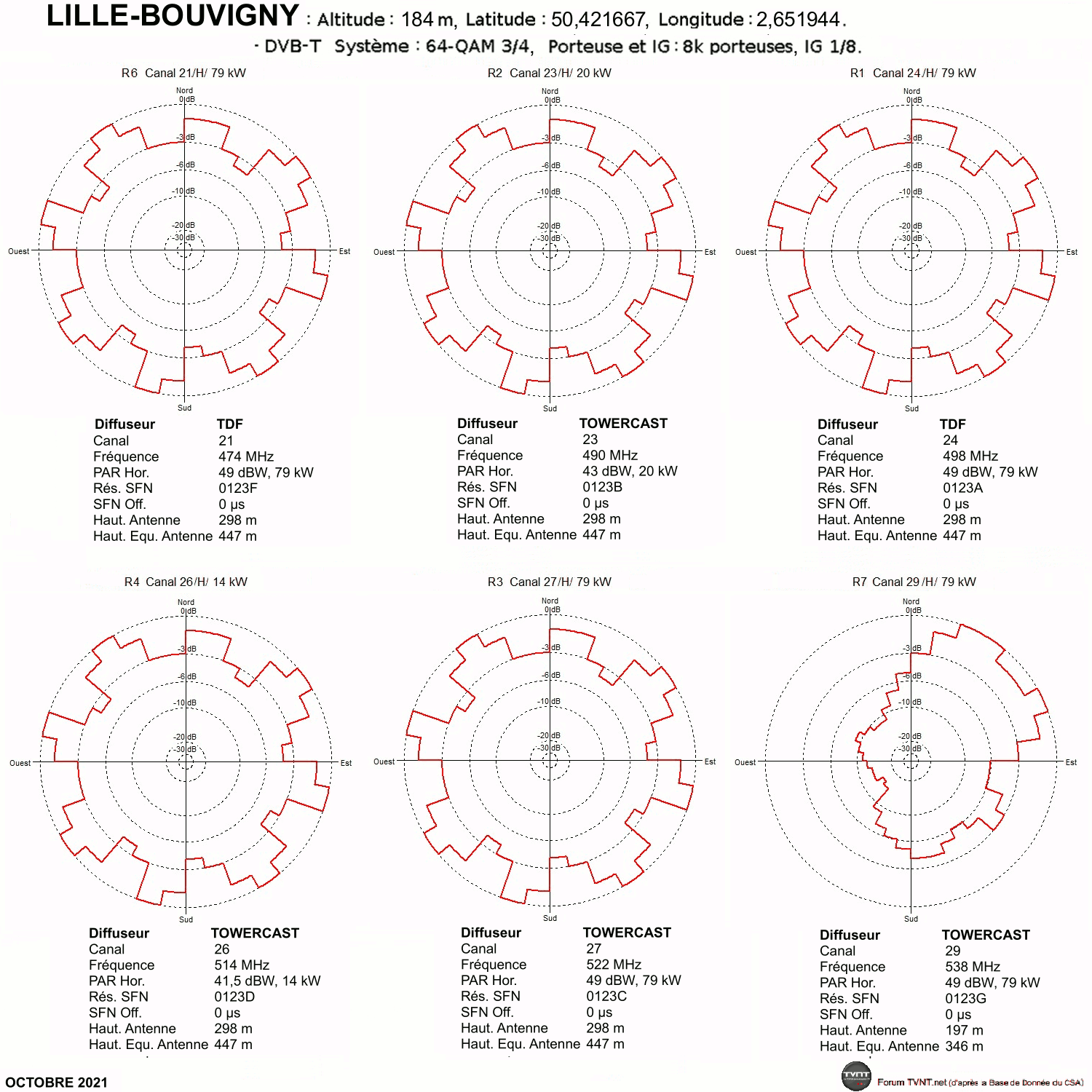

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
LILLE BOUVIGNY.gif


-------------------------------------------------------------------------------------

AUXI-LE-CHÂTEAU - BOIS DE LANNOY

:arrow: Localisation du pylône TDF du Bois de Lannoy, commune d'Auxi-le-Château.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R6: 21H 5W (TDF).
R2: 23H 5W (TDF).
R1: 24H 5W (TDF).
R4: 26H 5W (TDF).
R3: 27H 5W (TDF).
R7: 30H 5W (TDF).

MODIFICATIONS prévues le 14 mai 2019 (phase 12 des réaménagements BANDE 700) :
le multiplex R7 passera sur le canal 29

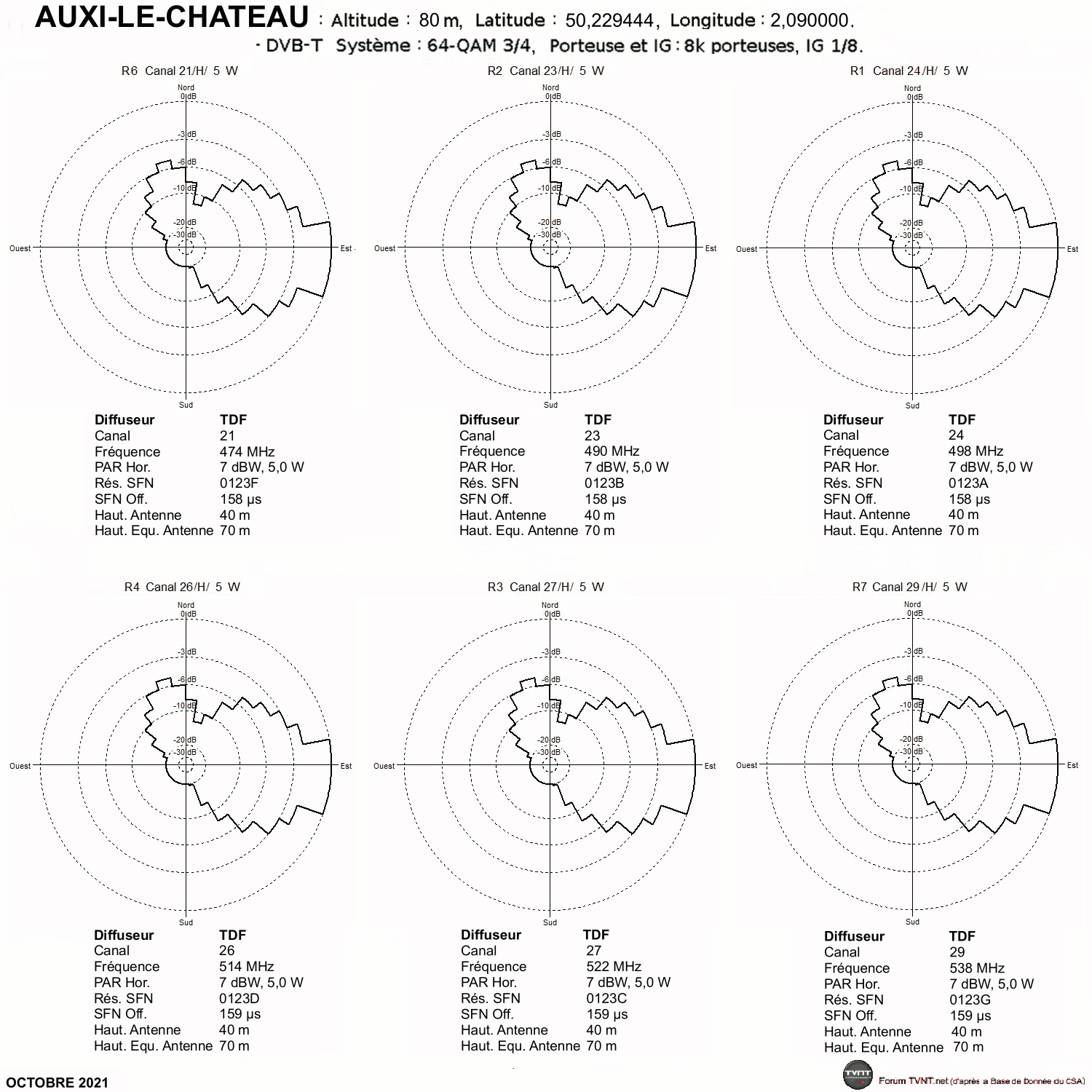

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

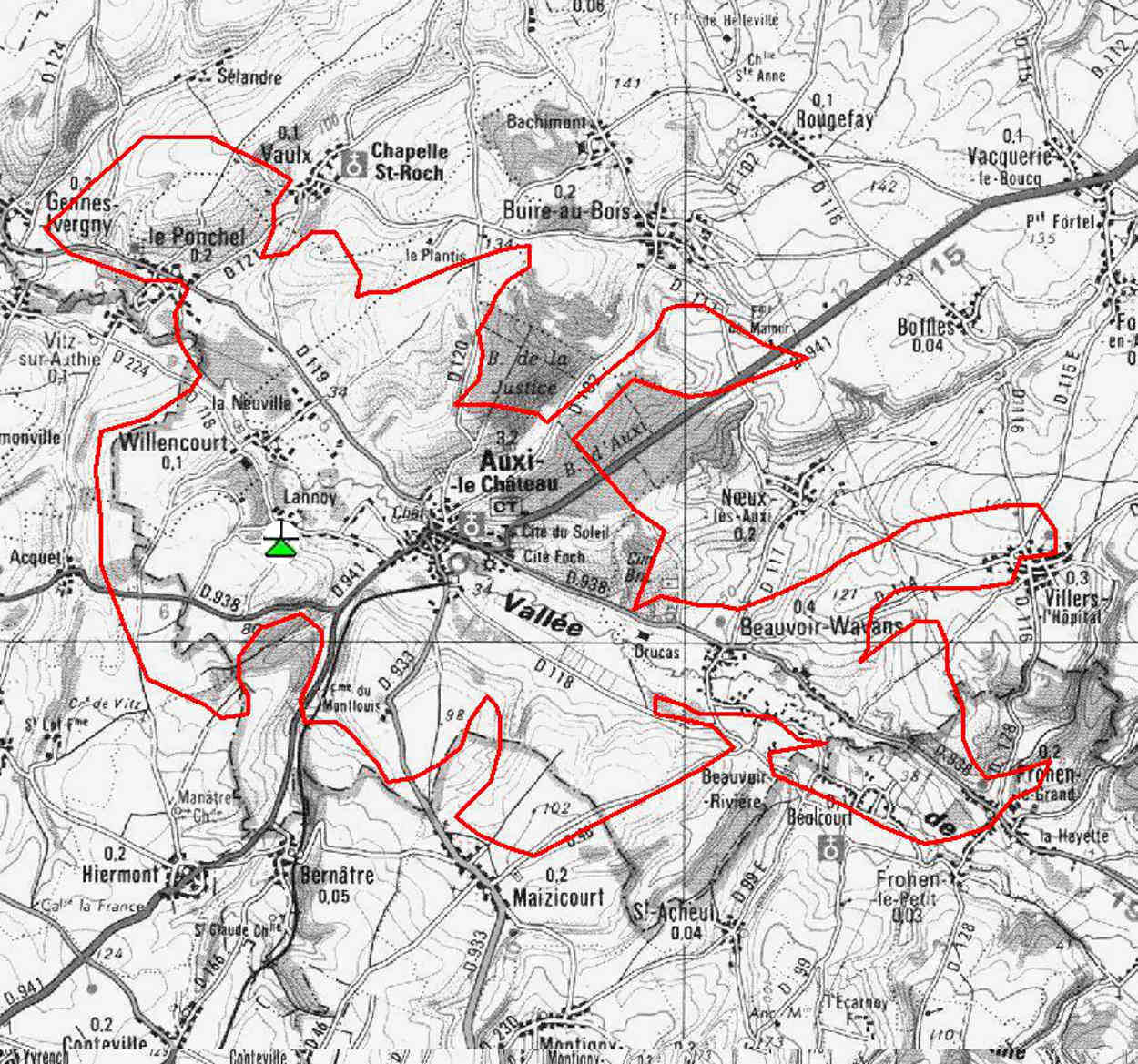

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

BOULOGNE-SUR-MER 2 - TOUR D'ORDRE

:arrow: Localisation du pylône TDF de la Tour d'Ordre, commune de Boulogne-sur-Mer.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R2: 23H 300mW (TDF).
R4: 26H 300mW (TDF).
R1: 34H 290mW (TDF).
R6: 37H 290mW (TDF).
R3: 54H 300mW (TDF).
R7: 60H 300mW (TDF).

MODIFICATIONS prévues le 14 mai 2019 (phase 12 des réaménagements BANDE 700) :
le multiplex R3 passera sur le canal 30 et le R7 sur le canal 32

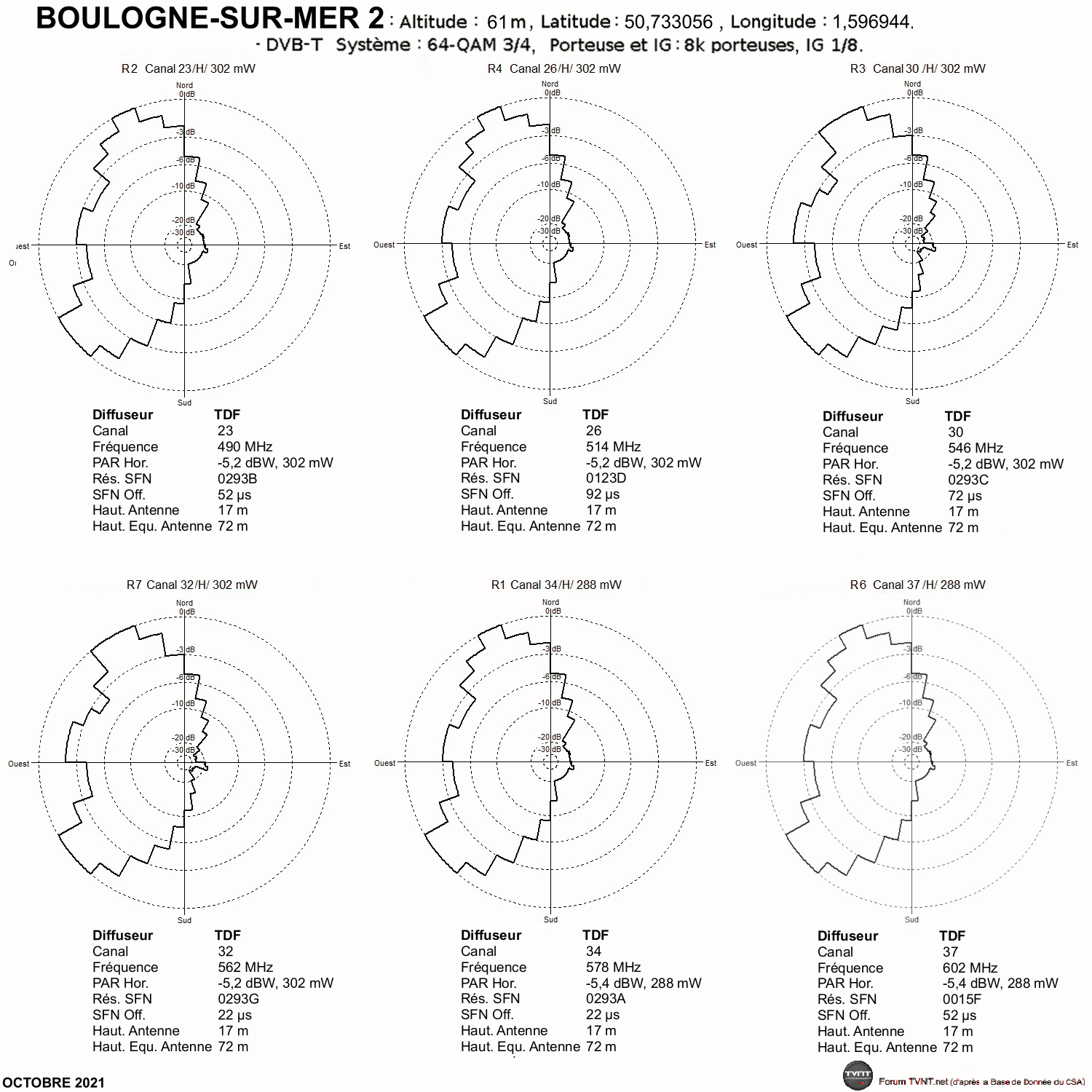

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir
BOULOGNE-SUR-MER 2.gif

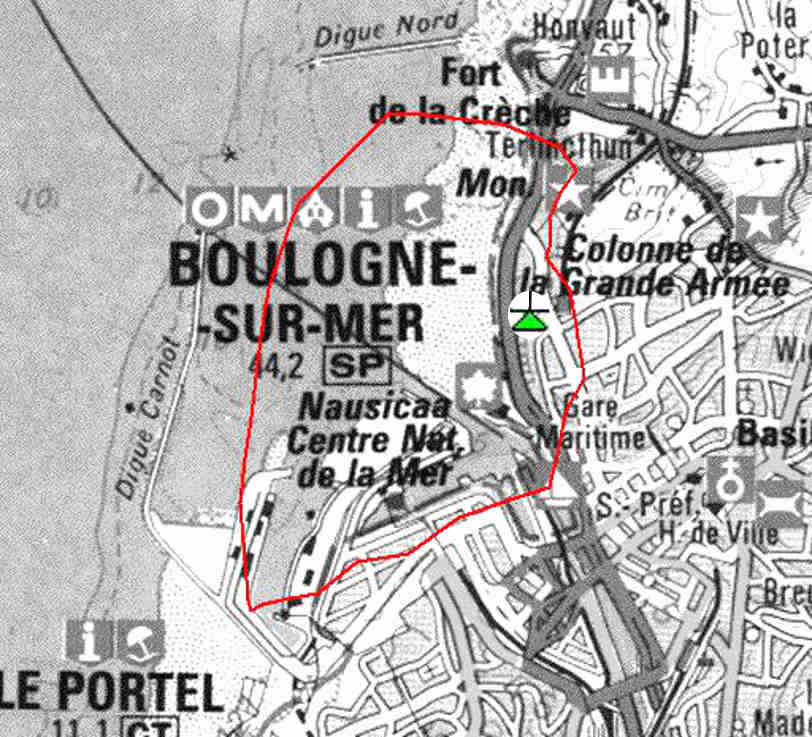

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

FRÉVENT - SUD - RN16

:arrow: Localisation du pylône TDF de la route de Doullens, commune de Frévent.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R6: 21H 810mW (TDF).
R2: 23H 830mW (TDF).
R4: 26H 930mW (TDF).
R3: 27H 930mW (TDF).
R7: 30H 830mW (TDF).
R1: 33H 830mW (TDF).

MODIFICATIONS prévues le 14 mai 2019 (phase 12 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 42 et le R7 sur le canal 29

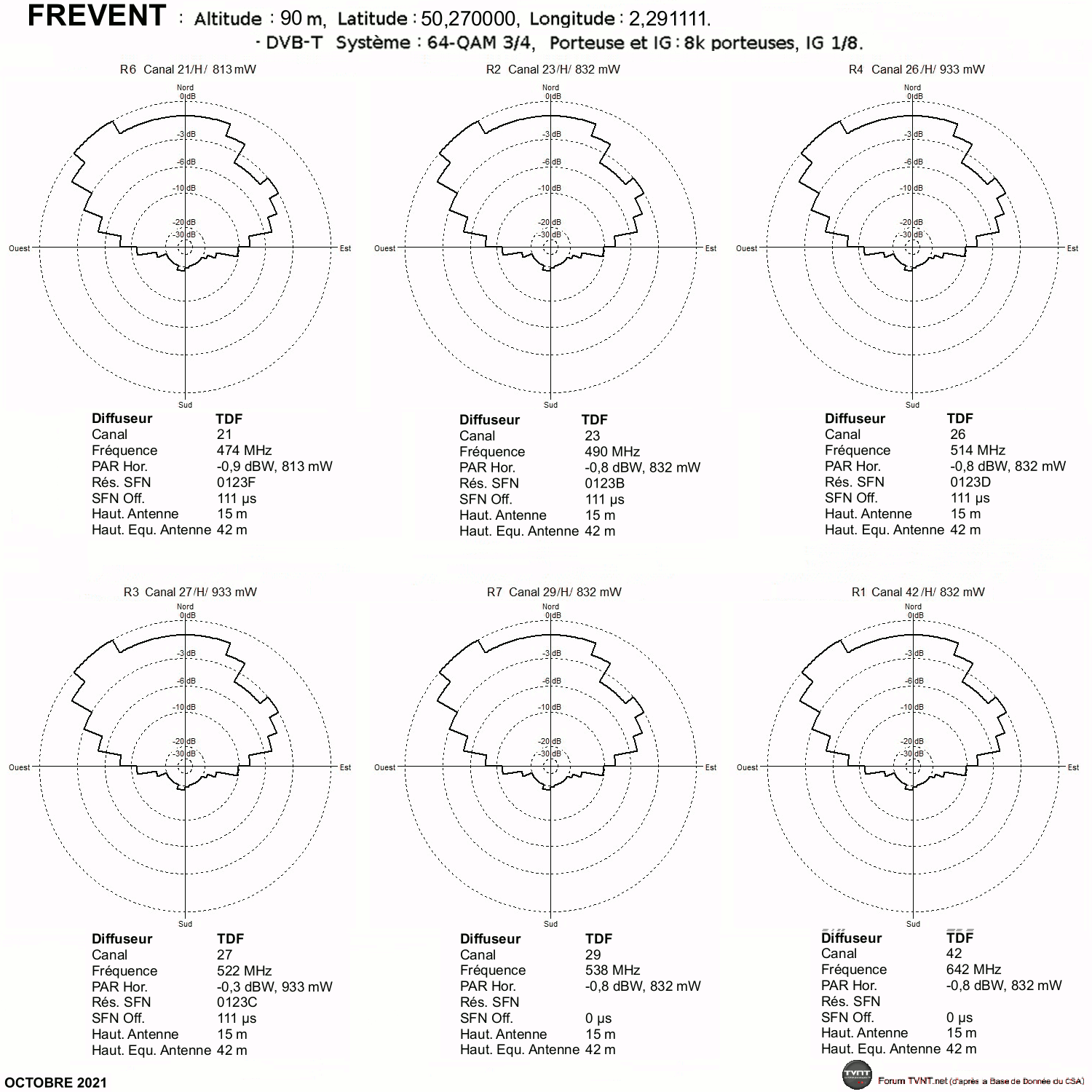

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

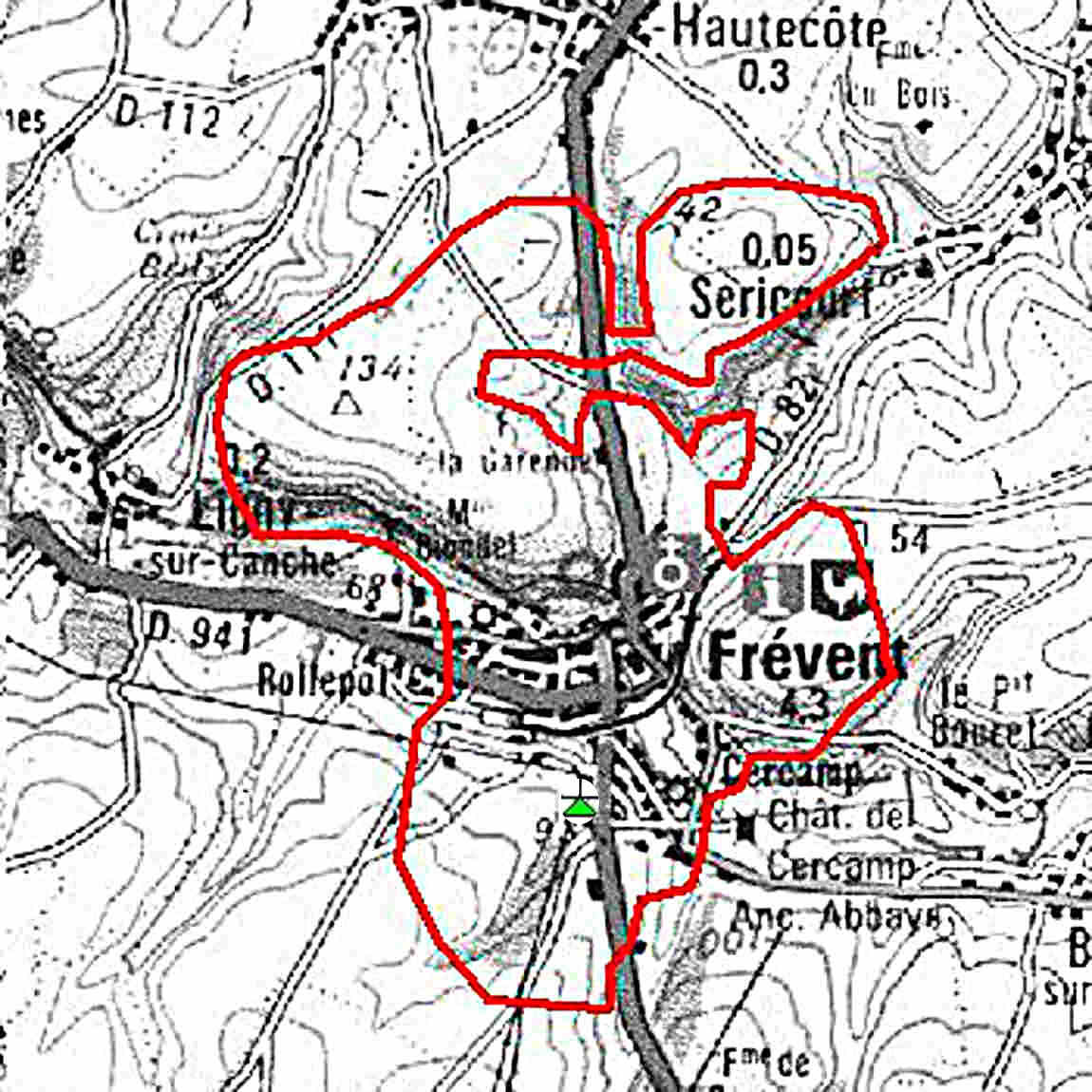

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

MARCONNE - LE VILLAGE

:arrow: Localisation du pylône TDF impasse Saint Paul, commune de Marconne.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R6: 21H 350mW (TDF).
R2: 23H 350mW (TDF).
R4: 26H 350mW (TDF).
R3: 27H 350mW (TDF).
R7: 30H 350mW (TDF).
R1: 36H 350mW (TDF).

MODIFICATIONS prévues le 14 mai 2019 (phase 12 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 42 et le R7 sur le canal 29

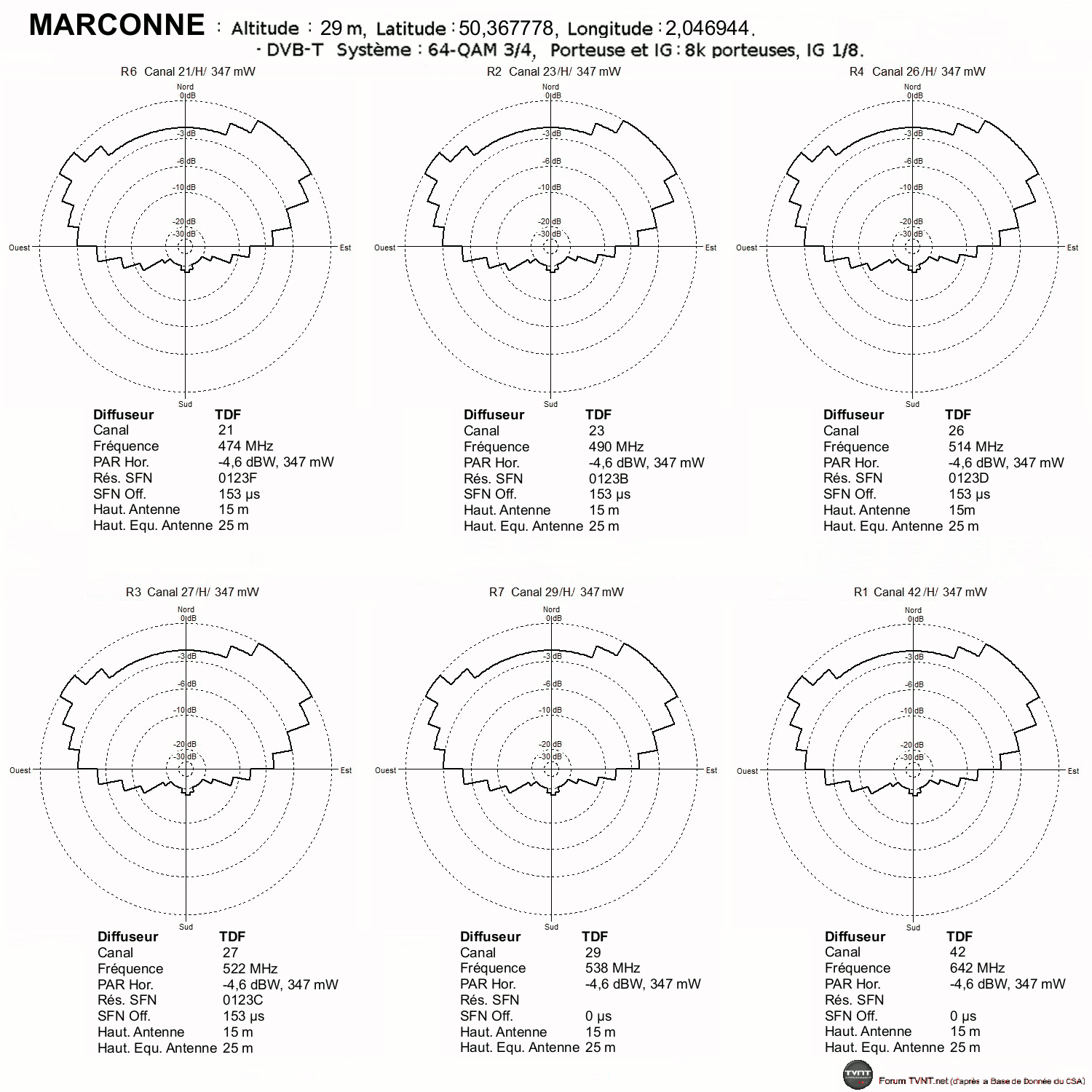

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

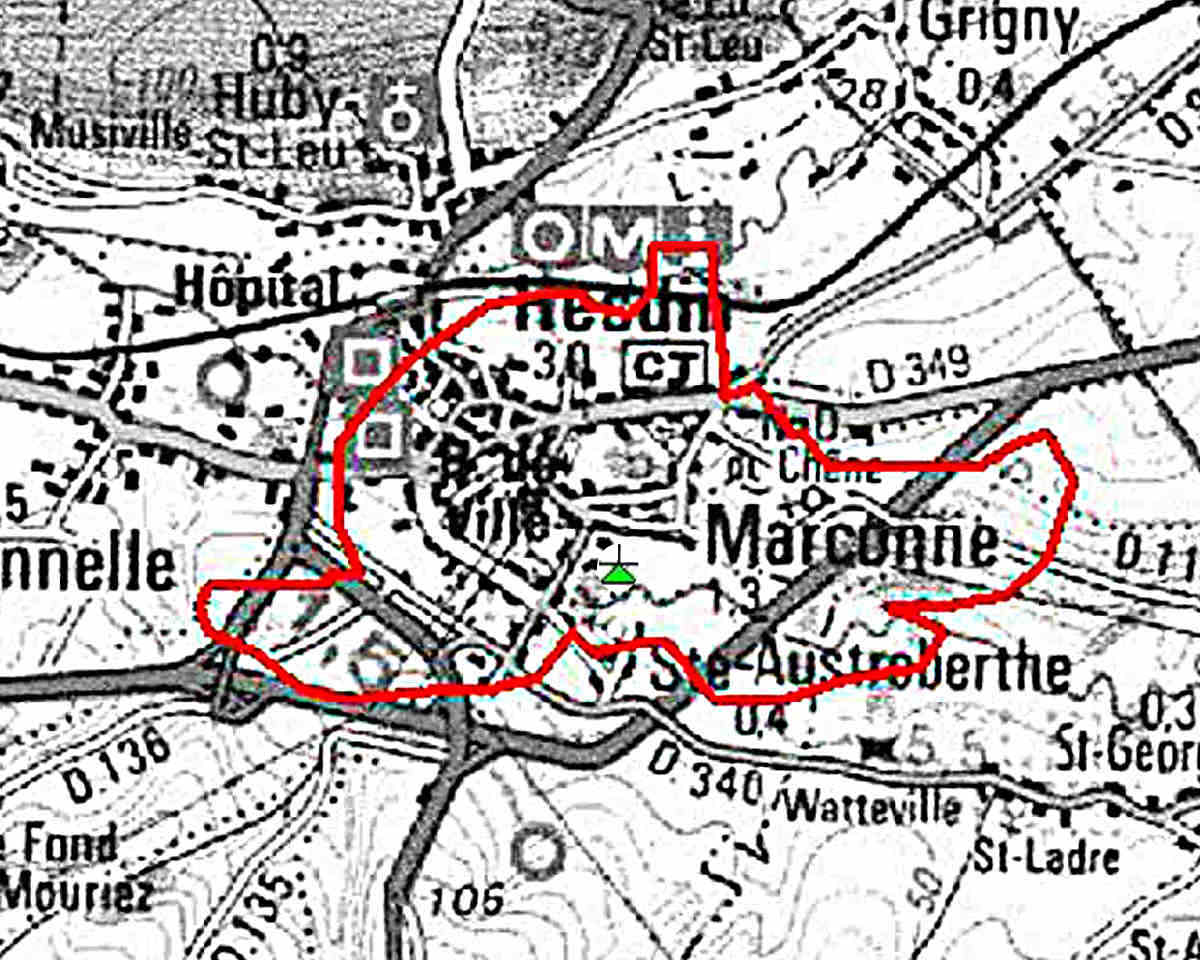

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

MERCK-SAINT-LIÉVIN - SAINT-MARTIN D'HARDINGHIEM

Il y a 2 pylônes pour la TNT sur le site du Val Saint Martin, sur la commune de Saint-Martin d'Hardinghiem :
:arrow: Localisation du pylône TDF du château d'eau, qui diffuse les multiplex R1, R2, R6 et R7.
:arrow: Localisation du pylône ITAS TIM, qui diffuse le multiplex R4.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R6: 21H 1W (TDF).
R2: 23H 1W (TDF).
R4: 26H 1W (ITAS TIM).
R7: 30H 1W (TDF).
R1: 47H 1W (TDF).

MODIFICATIONS prévues le 14 mai 2019 (phase 12 des réaménagements BANDE 700) :
le multiplex R7 passera sur le canal 29

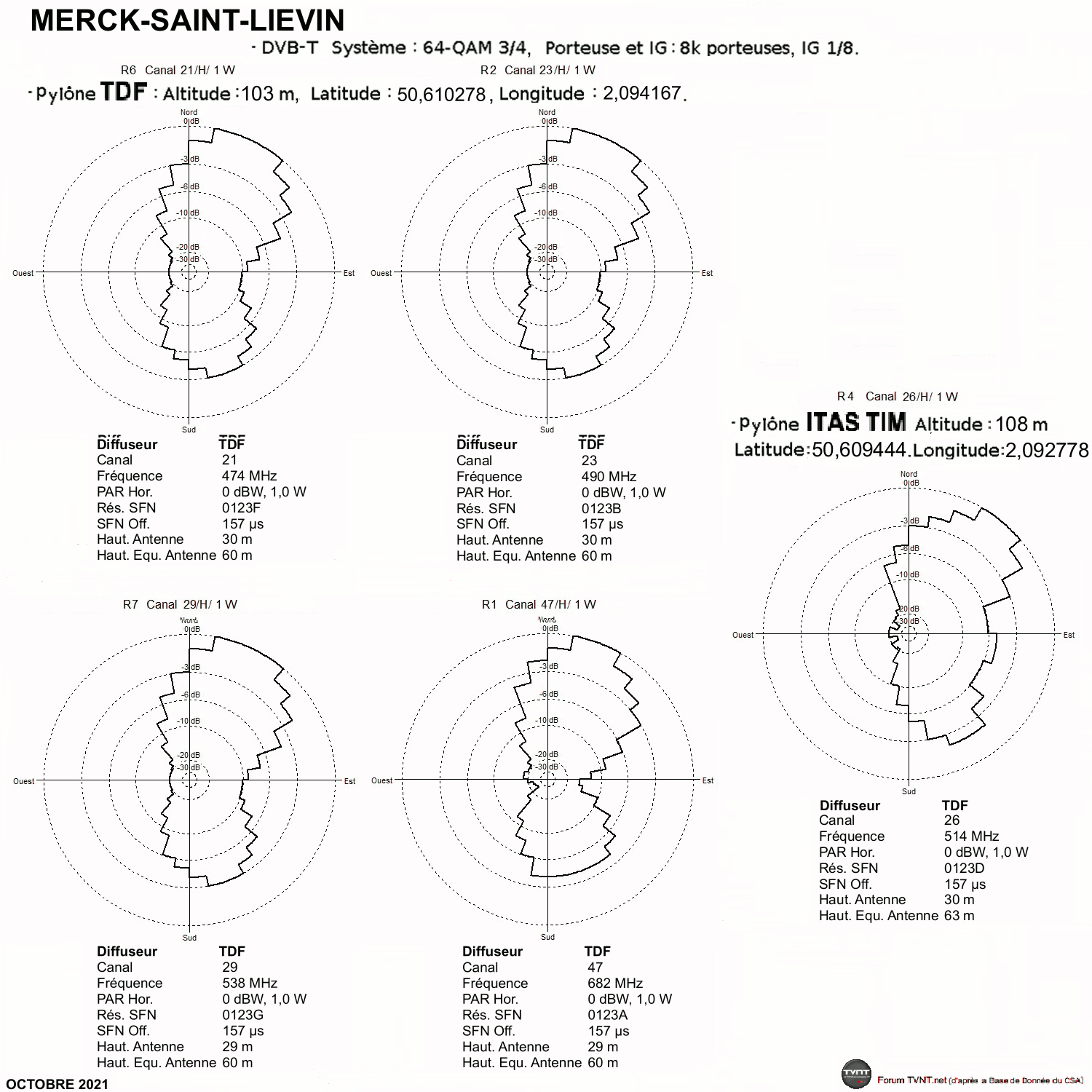

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

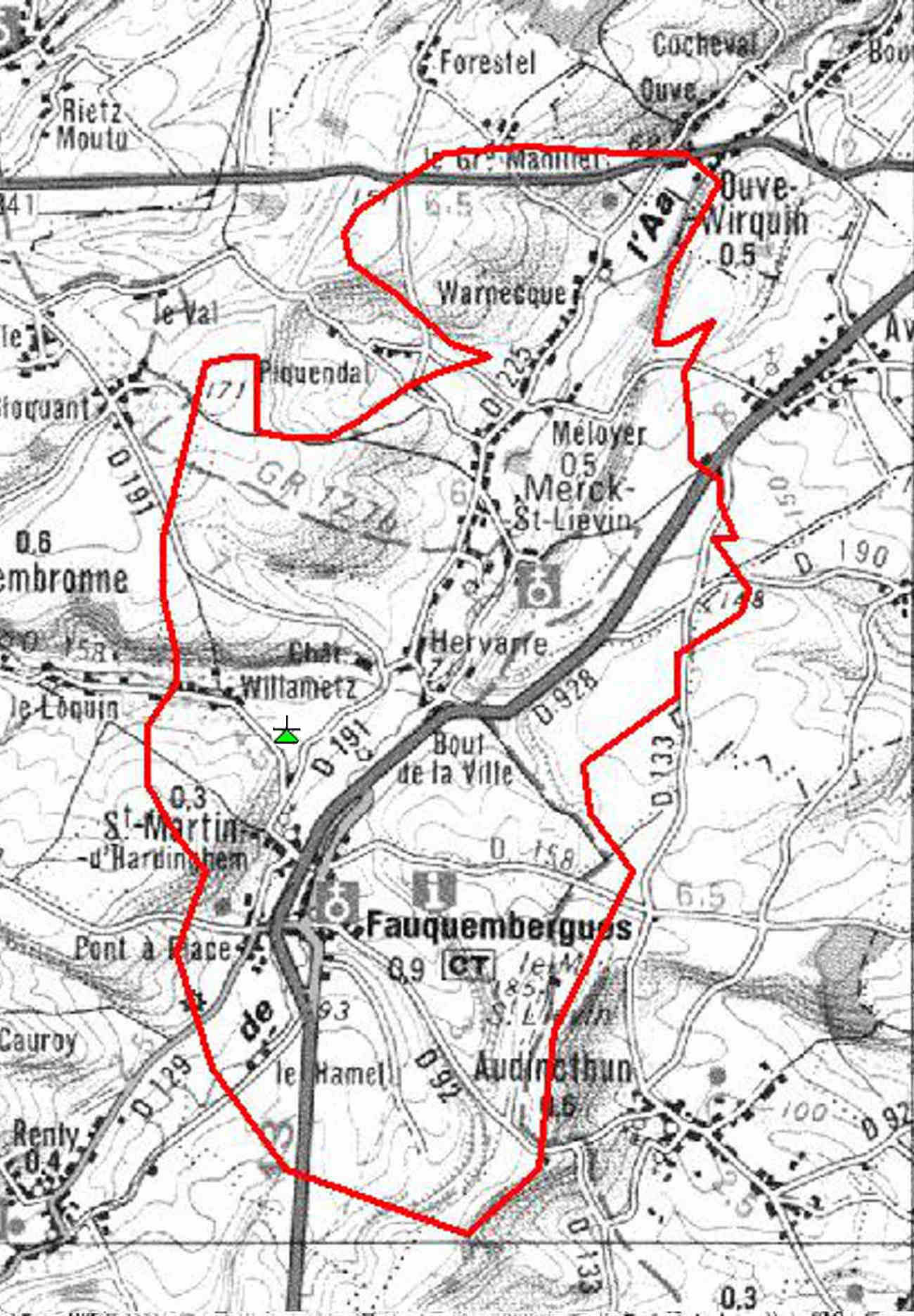

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

MONTCAVREL - LE GRIMONT

Il y a 2 pylônes pour la TNT au lieu dit Le Grimont, sur la commune d'Estréelles :
:arrow: Localisation du pylône TDF, qui diffuse le multiplex R2.
:arrow: Localisation du pylône ITAS TIM, qui diffuse les multiplex R1, R4, R6 et R7.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R6: 21H 5W (ITAS TIM).
R2: 23H 4,9W (TDF).
R1: 24H 5W (ITAS TIM).
R4: 26H 5W (ITAS TIM).
R7: 30H 4,9W (ITAS TIM).

MODIFICATIONS prévues le 14 mai 2019 (phase 12 des réaménagements BANDE 700) :
le multiplex R7 passera sur le canal 29

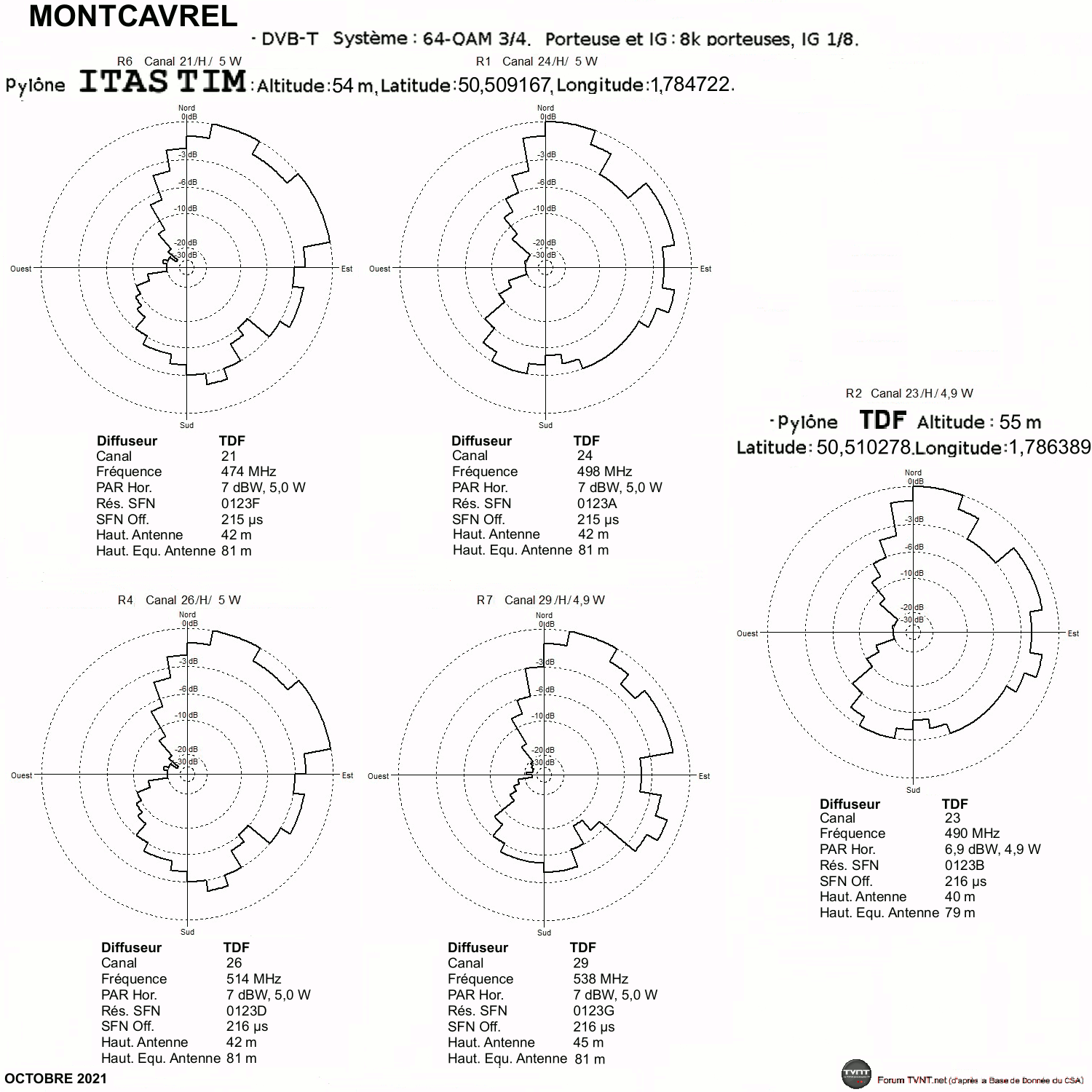

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

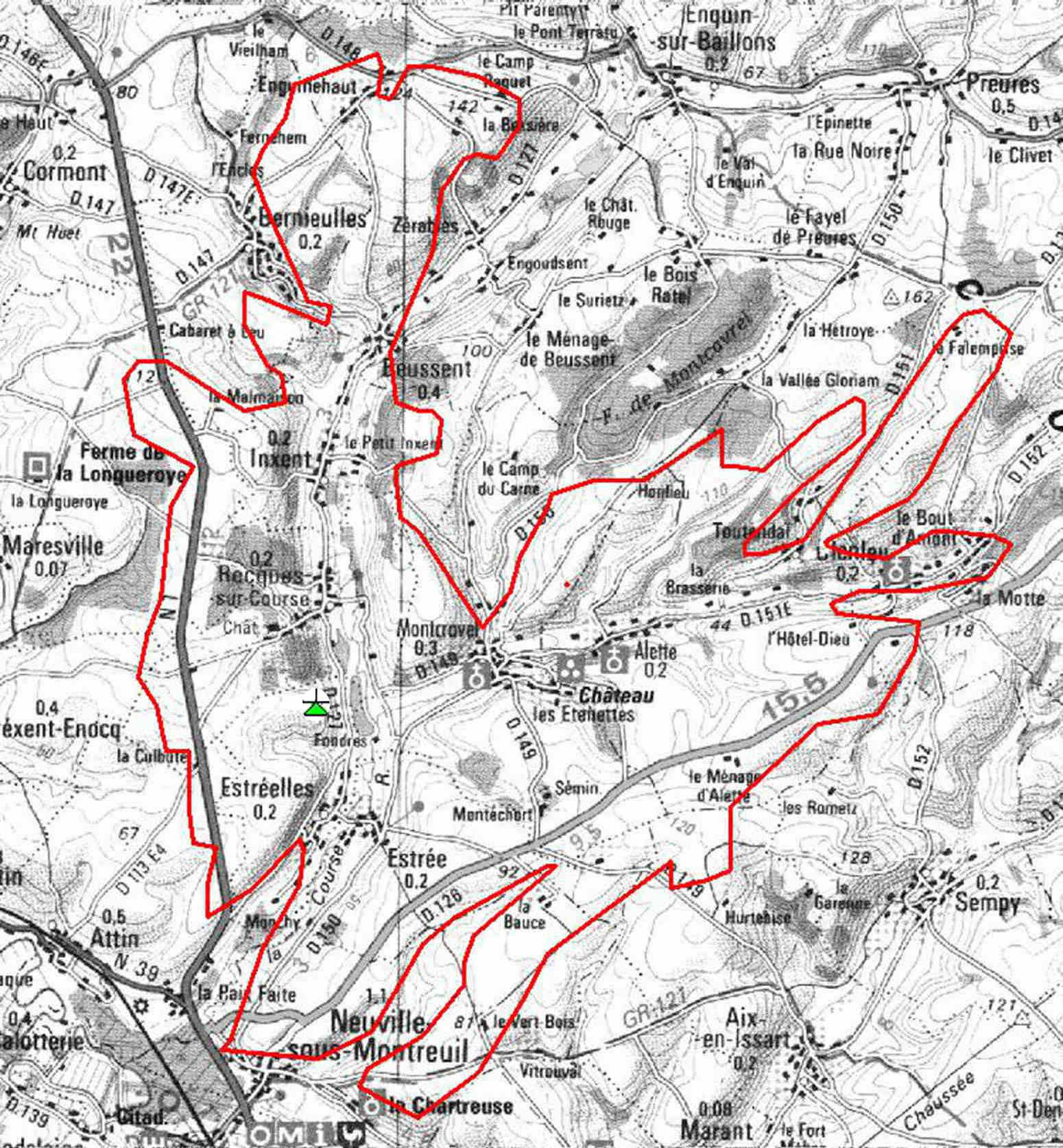

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

SAINT-POL-SUR-TERNOISE - CITÉ BOUILLIEZ

:arrow: Localisation du pylône sur immeuble résidence Les Fauvettes, commune de Saint-Pol-sur-Ternoise.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R6: 21H 5W (TDF).
R2: 23H 5W (TDF).
R1: 24H 5W (TDF).
R4: 26H 5W (TDF).
R3: 27H 5W (TDF).
R7: 30H 5W (TDF).

MODIFICATIONS prévues le 14 mai 2019 (phase 12 des réaménagements BANDE 700) :
le multiplex R7 passera sur le canal 29

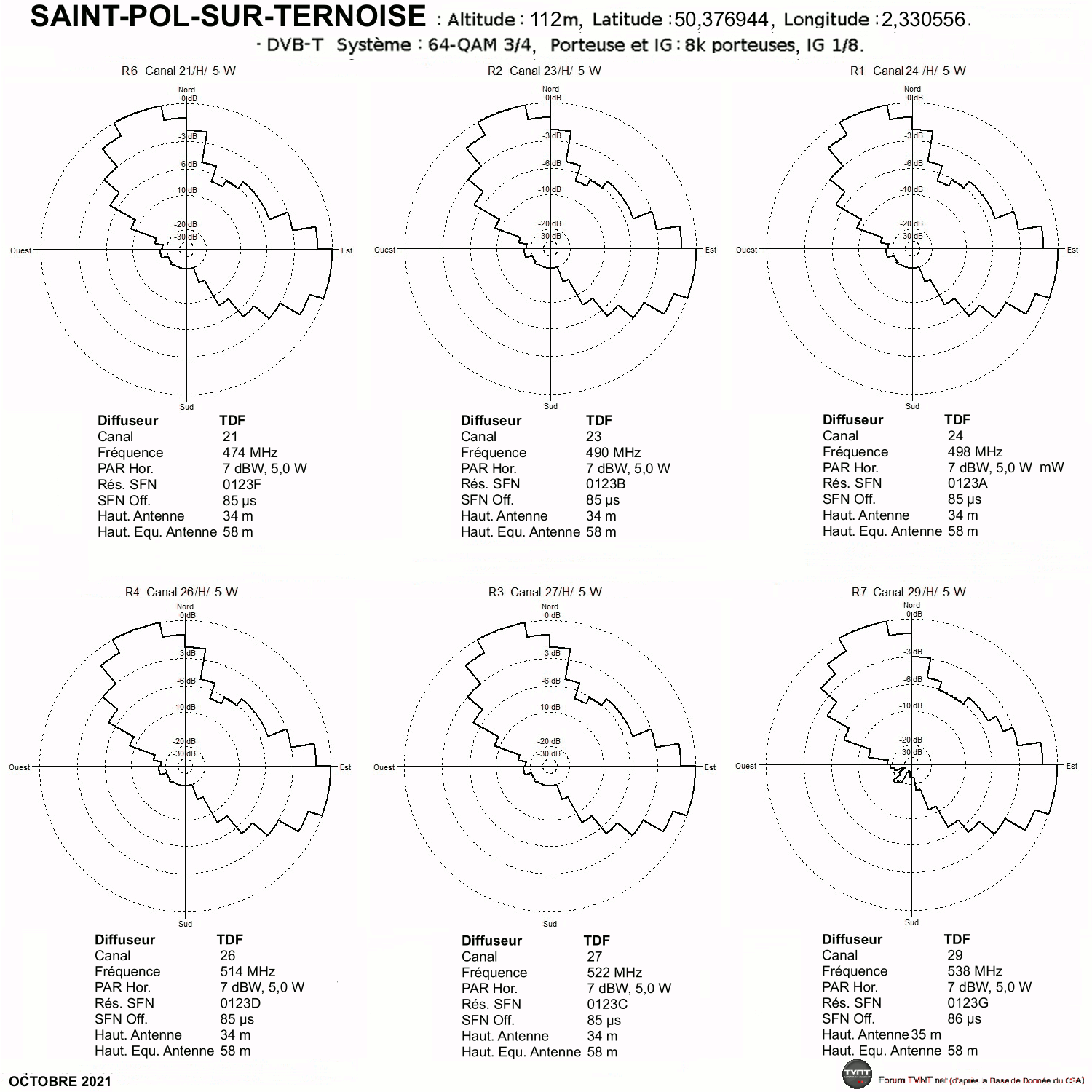

:arrow: Détails des caractéristiques techniques de l'émetteur :
Cliquez sur l'image pour l'agrandir

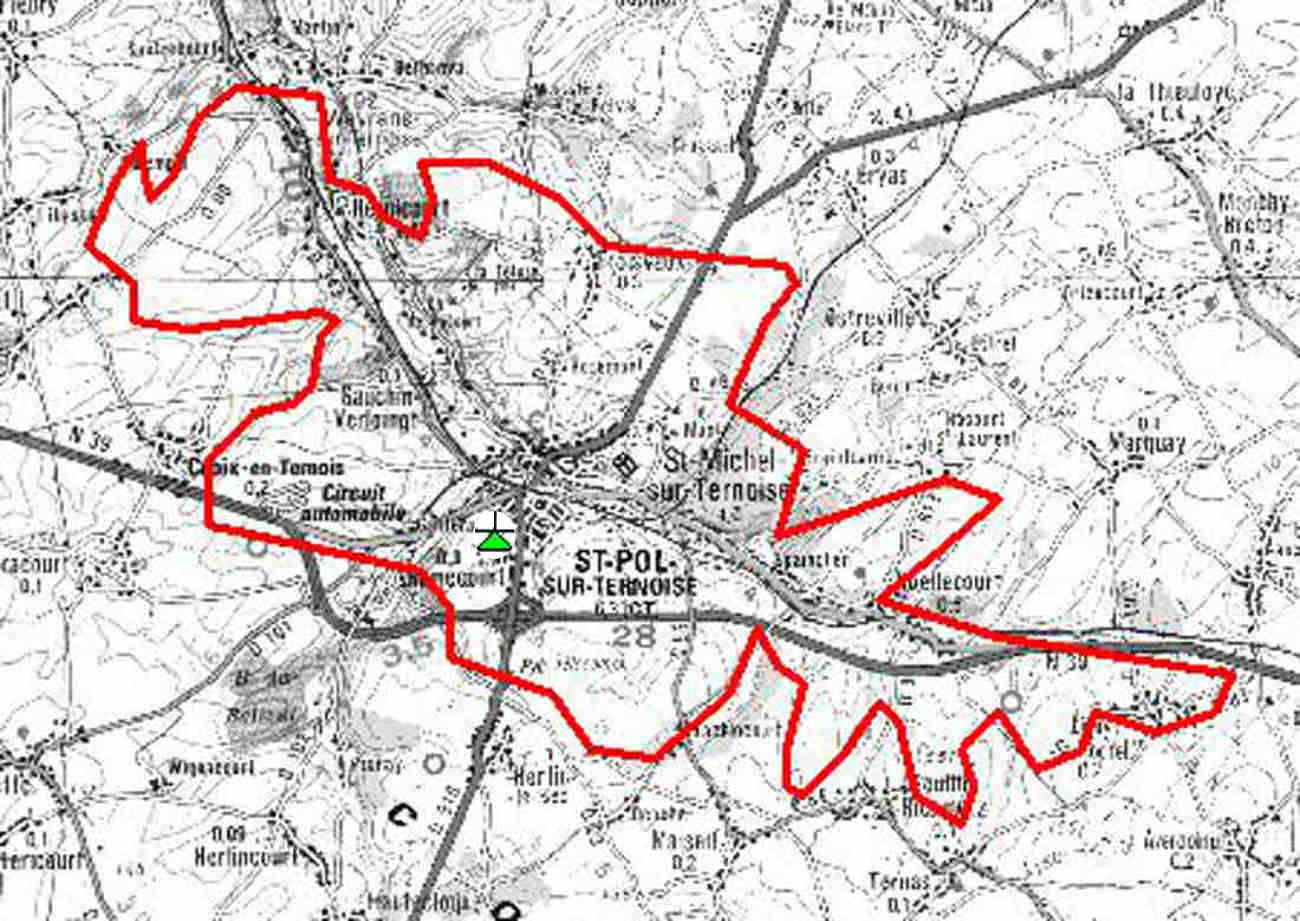

:arrow: Carte de couverture de l'émetteur :
Cliquez sur la carte pour l'agrandir


-------------------------------------------------------------------------------------

COYECQUES - LE CHEMIN VERT
Émetteur numérisé par la société MSE le Mont-de-Ponche

:arrow: Localisation du pylône du Parc Éolien du Chemin-Vert, Le Mont de Ponche, commune de Coyecques.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R6: 21V 5W.
R3: 27V 5W.
R1: 42V 5W.
R4: 45V 5W.
R2: 52V 5W.

MODIFICATIONS prévues le 14 mai 2019 (phase 12 des réaménagements BANDE 700) :
le multiplex R1 passera sur le canal 28 et le R2 sur le canal 31

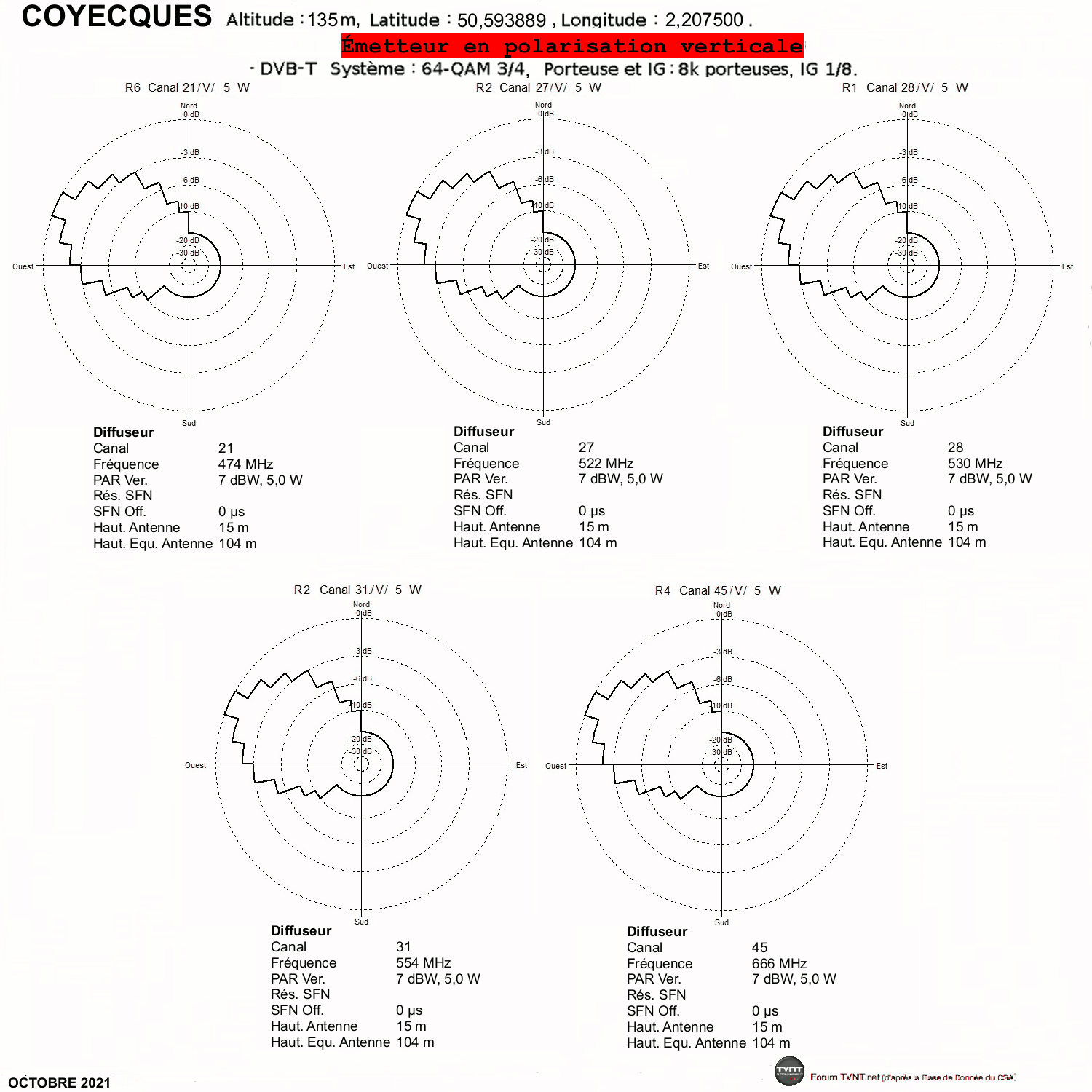

:arrow: Détails des caractéristiques techniques de l'émetteur :

-------------------------------------------------------------------------------------

WAVRANS-SUR-L'AA - REMILLY-WIRKIN
Émetteur numérisé par la Société MSE Les Prés hauts, en SFN avec Lille-Bouvigny.

:arrow: Localisation du pylône Éolienne des Près-Hauts, sur la commune de Remilly-Wirkin.

:arrow: Composition du multiplex R1 :

:arrow: Caractéristiques techniques des multiplex :
R6: 21H 10W.
R2: 23H 10W.
R1: 24H 10W.
R4: 26H 10W.
R3: 27H 10W.

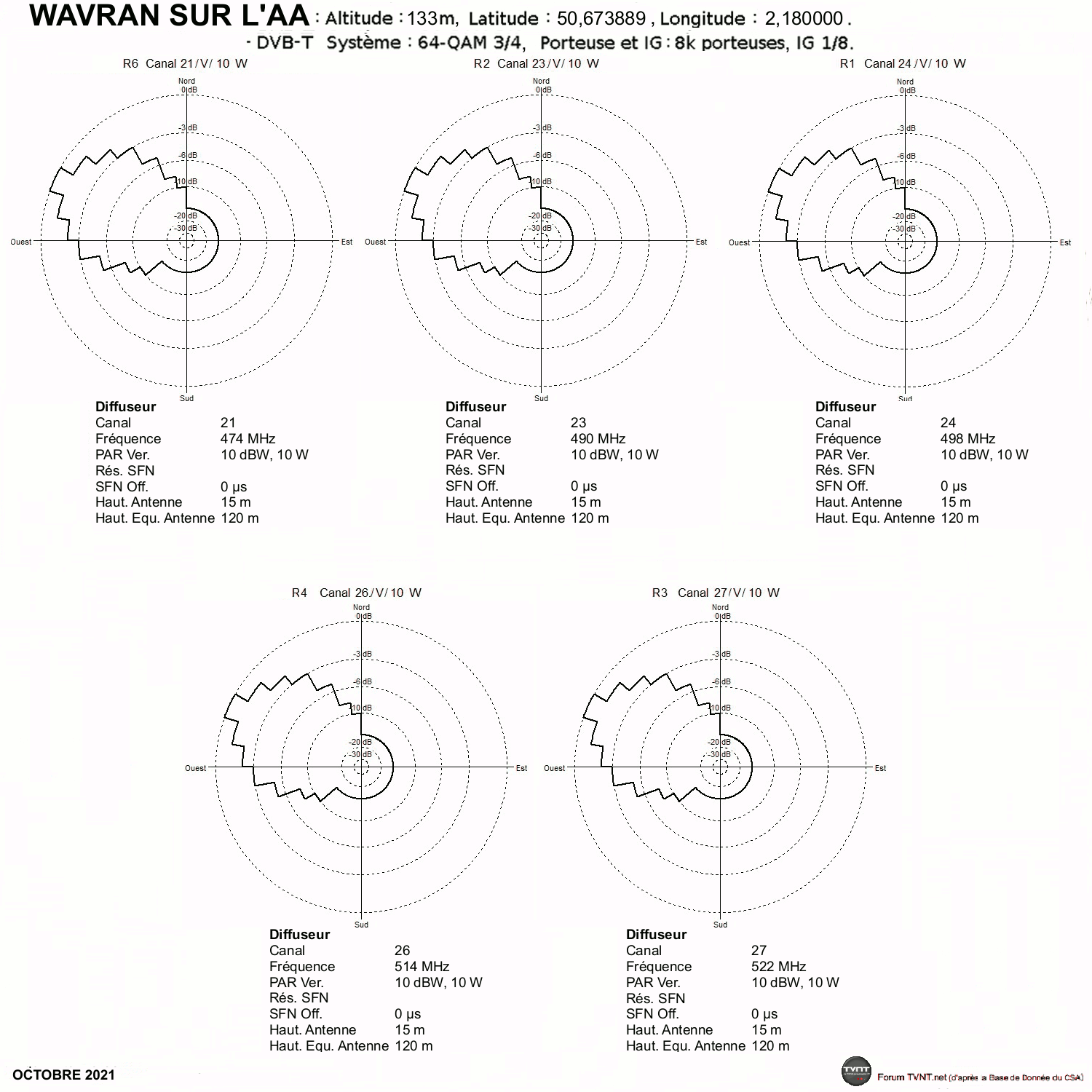

:arrow: Détails des caractéristiques techniques de l'émetteur :

-------------------------------------------------------------------------------------
Source des détails des caractéristiques techniques et des cartes de couverture des émetteurs : http://www.csa.fr
Dernière édition par Emmebel le 17 Déc 2018 15:52, édité 64 fois.
Raison: Mise a jour.
Terrestre : TV Sony KDL-42W829B, enregistreur Panasonic DMR-BWT745EC, antenne Televés DAT45+MRD
IP : Freebox HD 02C
Satellite : Xsat CDTV410, parabole Visiosat Bi-Sat G4 (19.2°E/13°E/5°O)
Laurent
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 3557
Inscription: 28 Juin 2005 10:54
Localisation: [38] Allevard

Messagepar JTG » 29 Déc 2007 13:12

Ceci est désormais le seul sujet concernant les émetteurs du Pas-de-Calais
Emetteur de Bastia Serra Di Pignu

R1: 100/100 R2: 100/100 R3: 100/100 R4: 100/100 R6: 100/100

TV TNT Intégrée: Sony Bravia 32S3000

Adaptateurs: Thomson DTI651, Sagem ITD61 et un USB PC. Recepteur occasionel de la TNT Italienne.
JTG
Etalon
Etalon

Messages: 1813
Inscription: 25 Juin 2005 09:05
Localisation: Furiani

Messagepar Le Doc » 30 Déc 2007 21:04

Bonsoir,

Mais où est donc passé l'émetteur régional de Lens - Bouvigny /62 ? :lol:
Le Doc
Grenouille
Grenouille

Messages: 420
Inscription: 10 Fév 2007 23:57

Messagepar Laurent » 03 Jan 2008 14:14

Ben il est revenu :D
Terrestre : TV Sony KDL-42W829B, enregistreur Panasonic DMR-BWT745EC, antenne Televés DAT45+MRD
IP : Freebox HD 02C
Satellite : Xsat CDTV410, parabole Visiosat Bi-Sat G4 (19.2°E/13°E/5°O)
Laurent
Les retraités de la Brigade
Les retraités de la Brigade

Messages: 3557
Inscription: 28 Juin 2005 10:54
Localisation: [38] Allevard

Messagepar kallos » 03 Jan 2008 19:30

bonsoir,
J'ai récemment fait installer une antenne pour la réception de la TNT dans mon logement neuf. L'antenniste conscient qu’une réorientation vers l’émetteur Lens/Bouvigny sera à faire, m’a installé l’antenne en me garantissant qu’il ferait le nécessaire quand le nouvel émetteur sera actif. A ce jour, il ne veut pas intervenir. Je pose donc cette question aux antennistes du forum : y a-t-il un moyen pour qu’il intervienne?
Merci pour vos réponses
Image--> 10/2007
:arrow: Lens-Bouvigny (36.7km), Ant. SEDEA ST50, Pré-Ampli SEDEA 023795, alim. SEDEA 021102
:arrow: 2*Sagem ITD62, Sony RDR-HXD970
:arrow: ADSL: ISD 83
kallos
Petit ver
Petit ver

Messages: 39
Inscription: 23 Déc 2007 21:21
Localisation: 59242

Messagepar Terminator du nord » 07 Jan 2008 14:06

Pour les personnes ayant des difficultées a reçevoir le R4 et R6 (M6, W9, NT1, TF1, NRJ12 et TMC) sur Lille-Lambersart et Bouvigny, veuillez lire le communiqué de presse de TowerCast :
http://www.tnt62-nord.fr/t2240-TowerCas ... htm#p15828
Le forum sur la TNT dans le Nord-Pas De Calais
Avatar de l’utilisateur
Terminator du nord
Grenouille
Grenouille

Messages: 424
Inscription: 27 Juin 2006 03:37
Localisation: Valenciennes (59)

[62 - Pas-de-Calais] Bouvigny, Boulogne/mer Mt Lambert

Messagepar adminskynet » 16 Jan 2008 08:21

Avez vous également constaté de nombreuses coupures mardi 15 dans la soirée lors de la tempête ?
adminskynet
Coccinelle
Coccinelle

Messages: 50
Inscription: 02 Déc 2005 09:52
Localisation: Région de Lille

Messagepar vincentced » 20 Jan 2008 21:39

Salut,

Je n'ai eu aucune coupure (émetteur Lille/Bouvigny habitant Gondecourt (59), décodeur Strongsat 5119).
vincentced


Messagepar Raymond » 20 Jan 2008 22:26

Hello!!
juste une petite question au passage, vivant à une 20aine de km de bouvigny et orienté vers cet emétteur, j'avais constaté lorsque j'ai fait mon installation TNT mi-décembre que les chaines M6 W9 et NT1 décrochaient régulièrement et depuis quelque temps je me surprend à visionner ces chaines de longs moments sans pour autant constater de coupures.

La puissance du multiplex aurait-elle été augmentée récemment ?

bonne soirée.
Raymond


Messagepar vincentced » 21 Jan 2008 22:01

Salut,

Lors de sa mise ne service, Bouvigny n'émettait pas à pleine puissante.
Maintenant, il semblerait que ce soit le cas.

Il faut aussi noté que les autres émetteurs (Mont des Cats, Lambersart) ont vu leur puissance se réduire suite à des brouillages entre tous ces émetteurs et pour laisser Bouvigny en rôle principal pour le Nord.

Il est prévu aussi que les fréquences de la TNT changedès le début de l'extinction de l'analogie.
vincentced
